ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ И УПРАВЛЕНИЯ ОХРАННО–ПОЖАРНЫЙ «СИГНАЛ-20М». Руководство по эксплуатации

СОДЕРЖАНИЕ

1. Описание и работа

1.1 Общие сведения

1.2 Технические характеристики

1.3 Состав изделия

1.4 Устройство и работа

1.4.1

Общие сведения о конструкции прибора

1.4.2

Входы прибора

1.4.3

Выходы прибора

1.4.4

Идентификаторы пользователей

1.4.5

Режимы работы прибора

1.4.6

Световая и звуковая индикация прибора

1.4.7

Конфигурационные параметры прибора

1.5

Средства измерения, инструменты и принадлежности

1.6

Маркировка и пломбирование

1.7

Упаковка

Использование по назначению

2.1

Эксплуатационные ограничения

2.2

Подготовка изделия к использованию

2.3

Использование изделия

112

2.4

Действия в экстремальных ситуациях

112

2.5

Особенности использования доработанного изделия

112

Техническое обслуживание изделия

112

3.1

Общие указания

112

3.2

Меры безопасности

112

3.3

Порядок технического обслуживания изделия

112

3.4

Проверка работоспособности изделия

113

3.5

Техническое освидетельствование

115

3.6

Консервация (расконсервация, переконсервация)

115

Текущий ремонт

116

Хранение

116

Транспортирование

116

Утилизация

116

Гарантии изготовителя

116

Сведения о сертификации

117

10.

Отличия от предыдущих версий

118

Настоящее руководство по эксплуатации (в дальнейшем РЭп) предназначено для изучения

принципов работы и эксплуатации прибора приемно-контрольного и управления охранно-

пожарного «Сигнал-20М» версии 2.11 (в дальнейшем - прибор).

К обслуживанию допускается персонал, изучивший настоящее руководство. Все работы

по монтажу, пуску, регулированию и обкатке должны проводиться с соблюдением требований

действующей на месте эксплуатации нормативной документации.

Список принятых сокращений:

АРМ - автоматизированное рабочее место;

АУП - автоматическая установка пожаротушения;

ЗО - звуковой оповещатель;

ЗС - звуковой сигнализатор;

ИСО - интегрированная система охраны;

КЗ - короткое замыкание;

ПК - персональный компьютер;

ПО - программное обеспечение;

ПЧ - пульт пожарной части;

ПЦН - пульт централизованного наблюдения;

ШС - шлейф сигнализации;

PIN - [personal identification number] личный идентификационный номер;

УДП - устройство дистанционного пуска.

Шлейф - совокупность извещателей, проводов и резисторов (оконечных, добавочных

и шунтирующих), подключаемых к входу блока.

Зона - совокупность двух и более входов прибора, к которым подключены пожарные

шлейфы, определяющие появление факторов пожара в минимально независимой контролируемой

единице защищаемого объекта.

Хозорган - лицо, ответственное за постановку/снятие с охраны объекта или его части.

1. Описание и работа

1.1

Общие сведения

1.1.1

Прибор приемно-контрольный и управления охранно-пожарный «Сигнал-20М»

АЦДР.425513.017 (в дальнейшем - прибор) предназначен для работы в качестве совмещенного

приемно-контрольного прибора и прибора управления средствами оповещения в составе

комплексов технических средств:

- пожарной сигнализации и автоматики;

- систем оповещения и управления эвакуацией 1 и 2 типов;

- охранной и тревожной сигнализации;

- технологической сигнализации.

Прибор способен работать автономно, а так же может быть использован как адресное

устройство при работе совместно с сетевым контроллером. В качестве сетевого контроллера могут

применяться пульт

«С2000М» см. АЦДР.426469.027 РЭ; или прибор

«Сириус»,

см. АЦДР.425533.006 РЭ; или ПК с установленным ПО АРМ «Орион Про».

При работе под управлением пульта

«С2000М» или прибора

«Сириус», прибор

обеспечивает подключение различного противопожарного оборудования в соответствии с РЭ

на «С2000М», см. АЦДР.426469.027 РЭ или РЭ на «Сириус», см. АЦДР.425533.006 РЭ.

Область применения изделия: автономная или централизованная охрана зданий

и сооружений (офисов, магазинов, банков, складских помещений, жилых домов, учреждений,

предприятий) от несанкционированных проникновений и пожаров.

1.1.2 Прибор предназначен для работы с неадресными пороговыми проводными

извещателями.

1.1.3 Прибор способен выполнять функции блока обработки линейных максимальных

тепловых пожарных извещателей, и обеспечивает работу с чувствительными элементами,

фиксирующими превышение порога температуры (термокабелями).

1.1.4 Прибор обеспечивает:

- контроль

20 шлейфов пожарной

(охранной, тревожной или технологической

сигнализации);

- приём извещений от автоматических и ручных пассивных, активных (питающихся

по шлейфу) и четырёхпроводных пожарных или охранных извещателей, с нормально-

замкнутыми или нормально-разомкнутыми внутренними контактами;

- приём извещений от чувствительных элементов, фиксирующих превышение порога

температуры (термокабели), при этом прибор выполняет функции блока обработки

линейных максимальных тепловых пожарных извещателей;

- контроль исправности линий связи с пожарными извещателями;

- формирование дискретных сигналов «Пожар», «Неисправность», «Пуск» для передачи

их на пульт пожарной части (ПЧ) (выходы К1, К2, К3);

- формирование дискретных сигналов

«Тревога» для передачи их на пульт

централизованного наблюдения (ПЦН) (выходы К1, К2, К3);

- управление звуковыми и световыми оповещателями (ЗО и СО) (выходы К4, К5, К6,

К7);

- формирования сигнала управления инженерным, технологическим оборудованием

и иными устройствами, участвующими в обеспечении пожарной безопасности (выходы

К4, К5, К6, К7);

- контроль исправности линий связи с оповещателями;

возможность подключения нескольких оповещателей к одному выходу, с обеспечением

контроля исправности линий как в выключенном, так и во включенном состояниях;

отображение состояния элементов прибора на собственных индикаторах, а так же

звуковую сигнализацию режимов работы;

хранение в энергонезависимой памяти до 4096 сообщений о событиях;

–

возможность взаимодействия с сетевым контроллером (пультом «С2000М» или ПК

с установленным ПО АРМ «Орион Про»);

защиту органов управления от несанкционированного доступа при помощи

идентификаторов пользователей (PIN-кодов и ключей Touch Memory);

хранение в энергонезависимой памяти суммарно до

128 идентификаторов

пользователей (PIN-кодов и ключей Touch Memory);

считывание ключей Touch Memory при помощи встроенного считывателя

(подключение внешних считывателей не предусмотрено);

возможность брать на охрану или снимать с охраны шлейфы сигнализации при помощи

собственных органов управления или по команде сетевого контроллера;

управление звуковыми и световыми оповещателями (ЗО и СО) в автоматическом

режиме (локальное управление);

управление звуковыми и световыми оповещателями (ЗО и СО) в ручном режиме,

при помощи органов управления и устройств дистанционного пуска (УДП);

управление различным противопожарным оборудованием по командам пульта

«С2000М» (централизованное управление);

контроль состояния питания и вскрытия корпуса.

ВНИМАНИЕ!

Совместно с прибором рекомендуется применять следующие пожарные извещатели

производства ЗАО НВП «Болид»:

- извещатель пожарный дымовой оптико-электронный пороговый ИП 212-31 «ДИП-31»;

- извещатель пожарный комбинированный газовый пороговый и тепловой максимально-

дифференциальный ИП435-8/101-04-А1R «СОнет»;

- извещатель пожарный ручной электроконтактный «ИПР 513-3М»;

- извещатель пожарный ручной электроконтактный «ИПР 513-3М IP67»;

- устройство дистанционного пуска электроконтактное «УДП 513-3М»,

«УДП 513-3М исп.02».

Применение данных извещателей обеспечивает их полную электрическую

и информационную совместимость с прибором «Сигнал-20М» согласно требованиям ГОСТ Р

53325-2012.

Помимо этого, совместно с блоком рекомендуется применять следующие охранные

извещатели производства ЗАО НВП «Болид»:

- извещатель охранный объемный ультразвуковой «ЭХО-5»;

- извещатель охранный поверхностный звуковой «Ирбис исп.01».

1.1.5 По возможности расширения своих функциональных возможностей и/или

количественных характеристик прибор является нерасширяемым изделием.

1.1.6 Прибор обеспечивает возможность применения средств вычислительной техники

для контроля и программирования.

1.1.7 Прибор рассчитан на круглосуточный режим работы.

1.1.8 Прибор является восстанавливаемым, периодически обслуживаемым изделием.

1.1.9 Конструкция прибора не предусматривает его использование в условиях воздействия

агрессивных сред, пыли, а также во взрывопожароопасных помещениях.

1.2

Технические характеристики

Таблица 1.2.1 Технические характеристики

№

Наименование характеристики

Значение

1.2.1

Напряжение питания постоянного тока, В

10,2 … 28,0

Ток потребления, mА, не более*

- в дежурном режиме

400

1.2.2

- в режиме «Пожар»

650

*без учета тока потребления оповещателей

1.2.3

Количество входов питания

1.2.4

Время технической готовности прибора к работе, c

1.2.5

Количество входов подключения шлейфов сигнализации

1.2.6

Напряжение на клеммах ненагруженного входа, В

26,5 … 27,5

1.2.7

Ограничение тока короткого замыкания ШС, не более, mА

26,5

1.2.8

Сопротивление оконечного резистора шлейфа, кОм

4,7±5 %

Макс. ток потребления всех извещателей в дежурном режиме, mА

1.2.9

- для входов типа 1 (Пожарный дымовой)

3,0

- для входов типа 2 (Пожарный комбинированный)

1,2

1.2.10

Сопротивление шлейфа сигнализации в различных состояниях

см. Таблицу 1.4.2.3.

Максимальное допустимое сопротивление чувствительного

1.2.11

1,5

элемента линейного теплового извещателя (термокабеля), кОм

Характеристики линии ШС:

1.2.12

- макс. сопротивление проводов (без учета оконеч. резистора), Ом

100

- сопротивление изоляции проводов, не менее, MОм

1.2.13

Время сброса напряжения питания ШС, с

3,0

Количество выходов:

1.2.14

- без контроля, «сухой контакт» (130 В перем. / 170В пост., 0,1 А)

- с контролем (10,2 … 28,0 В, 2,5 А)

1.2.15

Номинальный ток нагрузки контролируемого выхода, mА

5 … 2500

1.2.16

Сопротивление оконечного резистора выхода, кОм

4,7±5 %

Напряжение

(отрицательное) на выключенном выходе, при

1.2.17

- 1100 … - 2200

подключенном оконечном резисторе, mВ

1.2.18

Ток контроля исправности линий выхода (обратный), не более, mА

- 1,5

1.2.19

Степень защиты оболочки по ГОСТ 14254-2015

IP40

1.2.20

Устойчивость к механическим воздействиям по ОСТ 25 1099-83

категория размещения 3

Вибрационные нагрузки:

1.2.21

- диапазон частот, Гц

1 … 35;

- максимальное ускорение, g

0,5

1.2.22

Климатическое исполнение по ОСТ 25 1099-83

О3

1.2.23

Диапазон рабочих температур, °С

- 30 … + 55

Таблица 1.2.1 Технические характеристики (продолжение)

№

Наименование характеристики

Значение

1.2.24

Относительная влажность воздуха, % (при + 25 °С)

1.2.25

Масса прибора, кг

0,5

1.2.26

Габаритные размеры прибора, мм

332 х 177 х 42

1.2.27

Средняя наработка прибора на отказ в дежурном режиме работы, ч

не менее 80000

1.2.28

Вероятность безотказной работы

0,98758

1.2.29

Средний срок службы прибора, лет

1.2.30. Прибор удовлетворяет нормам индустриальных радиопомех, установленным

для оборудования класса Б по ГОСТ Р 51318.22.

1.2.31. По устойчивости к индустриальным радиопомехам прибор соответствует

требованиям третьей степени жесткости по ГОСТ Р 50009.

1.3

Состав изделия

Комплект поставки прибора соответствует Таблице 1.3.1.

Таблица 1.3.1 Комплект поставки

Обозначение

Наименование

Количество

Прибор приемно-контрольный и управления

АЦДР.425513.017

1 шт.

охранно-пожарный «Сигнал-20М»

Комплект запасных частей и принадлежностей (ЗИП):¹⁾

Резистор 0,5 Вт - 4,7 кОм

24 шт.

(MF 1/2W-4K7±5% или MF 1/2W-4K7±1% или

аналогичный)

Шуруп 1- 3х25.016 ГОСТ 1144-80

4 шт.

Дюбель под шуруп 6х30

4 шт.

Документация:

Прибор приемно-контрольный и управления

АЦДР.425513.017 РЭ

охранно-пожарный «Сигнал-20М».

1 шт.

Руководство по эксплуатации²⁾

Примечание:

- поставка электронных ключей DS1990A производится по отдельному договору.

- полное руководство по эксплуатации АЦДР.425513.017 РЭп доступно на сайте www.bolid.ru на странице

прибора «Сигнал-20М» на вкладке «Скачать».

1.4

Устройство и работа

1.4.1

Общие сведения о конструкции прибора

1.4.1.1

Внешний вид прибора, а также габаритные и установочные размеры прибора

показаны на рисунке в п. 2.2.2.

1.4.1.2

Корпус прибора имеет съёмную крышку, сняв которую можно получить доступ

к монтажному отсеку. В монтажном отсеке расположены следующие элементы:

- клеммы подключения шлейфов сигнализации

(«ШС1+»,

«ШС1-» … «ШС20+»,

«ШС20-») - 40 шт.;

- клеммы подключения выходных дискретных сигналов

«Пожар»,

«Неисправность»

и т.п., неполярные «сухие контакты» («К1+», «К1-» … «К3+», «К3-») - 6 шт.;

- клеммы подключения оповещателей, исполнительных устройств и т.п., полярные

контролируемые выходы («К4+», «К4-» … «К7+», «К7-») - 8 шт.;

- клеммы подключения интерфейса связи с сетевым контроллером RS-485 («A», «B»);

- клеммы подключения питания («+U1», «0V», «+U2», «0V»);

- перемычка («джампер») XP4, подключающая в цепь интерфейса RS-485 оконечный

резистор 620 Ом.

1.4.1.3

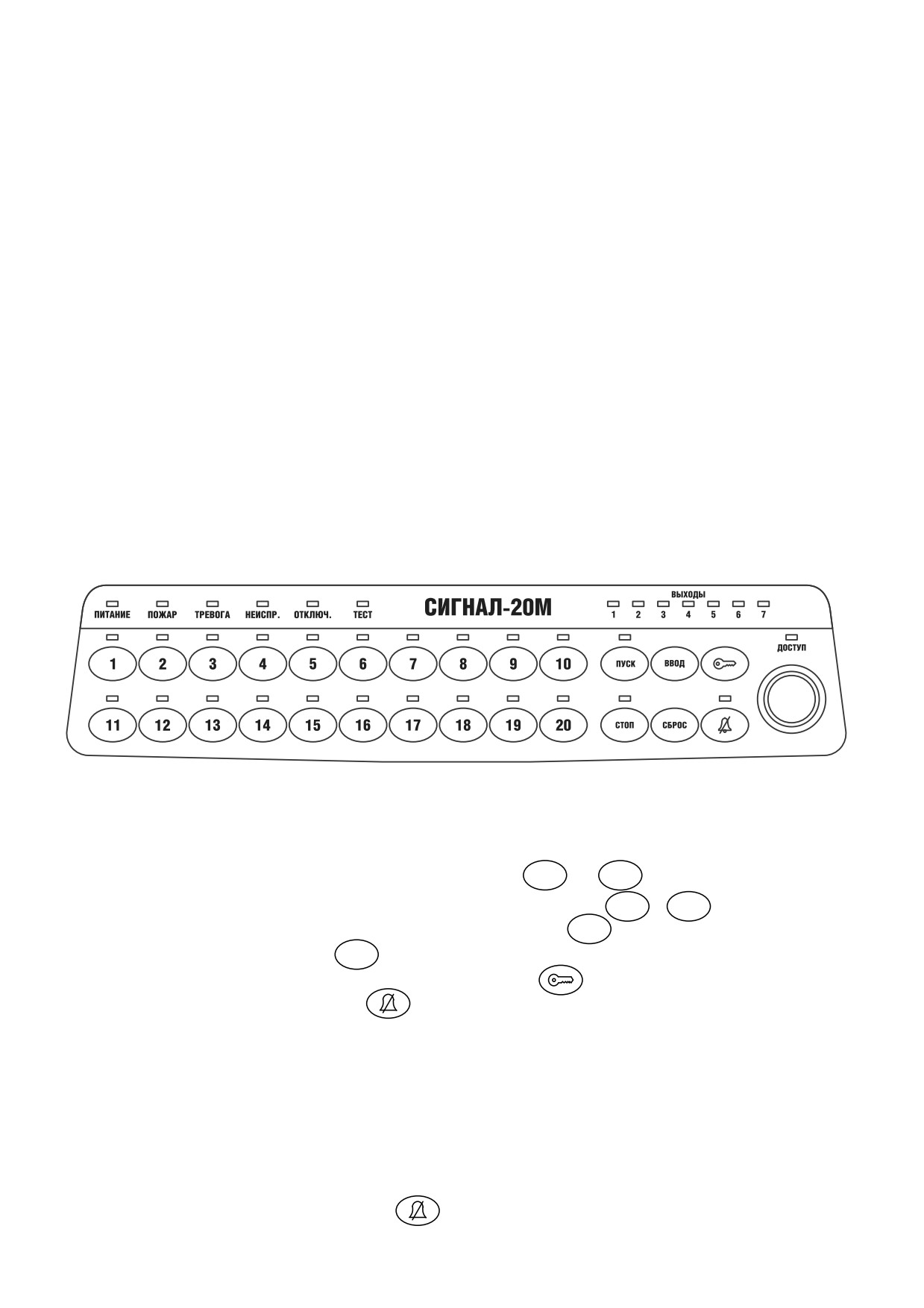

Внешний вид лицевой панели представлен на Рисунке 1.4.1.

Рисунок.1.4.1. Внешний вид лицевой панели прибора.

1.4.1.4

На лицевой панели прибора размещены органы управления и индикации

(см. Рисунок 1.4.1):

- кнопки управления входами (взятие / снятие)

…__20__;

– кнопки ручного управления выходами (оповещателями) ПУСК

_СТОП

;

– кнопка подтверждения / завершения ввода пароля

ВВОД

;

– кнопка сброса тревог

СБРОС

;

– кнопка начала / завершения сессии управления

;

– кнопка отключения звука

;

– встроенный считыватель ключей Touch Memory;

- индикаторы состояния входов («1» … «20»);

- индикаторы состояния выходов («1» … «7»);

- обобщенный индикатор состояния вводов питания («Питание»);

- обобщенные индикаторы «Пожар», «Тревога», «Неиспр.», «Отключ.»;

- индикатор «Тест»;

- индикатор «Доступ»;

- индикатор «Звук отключен» (

1.4.2

Входы прибора

1.4.2.1 Прибор обеспечивает контроль 20 входов для подключения шлейфов пожарной

(охранной, тревожной или технологической) сигнализации с нормально-разомкнутыми

(нормально-замкнутыми) внутренними контактами.

Контроль осуществляется путем измерения сопротивления цепи, подключенной к входу.

1.4.2.2 К входам прибора могут быть подключены любые типы охранных и пожарных

извещателей, рассчитанных на работу при постоянном напряжении. При этом внутреннее

сопротивление извещателя в тревожном режиме («сработка») должно быть:

- не более 2,7 кОм для нормально-разомкнутых извещателей (в замкнутом состоянии);

- не менее 3,2 кОм для нормально-замкнутых извещателей (в разомкнутом состоянии).

1.4.2.3 Прибор обеспечивает на входах в дежурном режиме работы постоянное

напряжение от 19 до 24 В при оконечном резисторе 4,7 кОм ±5 % и токе потребления извещателей

от 0 мА до 3 мА.

1.4.2.4 Действующее значение напряжения пульсаций в ШС - не более 20 мВ.

1.4.2.5 При коротком замыкании одного из входов, прибор обеспечивает на остальных

входах напряжение согласно п.1.4.2.3. Не допускается долговременное замыкание более

3 шлейфов одновременно.

1.4.2.6 Прибор обеспечивает ограничение тока короткого замыкания входа на уровне

не более 26,5 мА.

1.4.2.7 Для возврата автоматических токопотребляющих извещателей в дежурный режим

в процессе взятия на охрану (во время сброса тревог) прибор обеспечивает отключение питающего

напряжения ШС.

Продолжительность отключения напряжения питания ШС - 3,0 с.

Прибор обеспечивает раздельное отключение напряжения питания ШС для каждого входа.

1.4.2.8 Параметры линий связи, обеспечивающих нормальную работу пожарных шлейфов,

подключаемых к входам прибора:

- сопротивление проводов без учета оконечного резистора - не более 100 Ом;

- сопротивление изоляции между проводами входа не менее 50 кОм;

- сопротивление изоляции между проводами входа и проводами других входов не менее

50 кОм;

- сопротивление изоляции между каждым проводом и «землёй» не менее 50 кОм.

1.4.2.9 Параметры линий связи, обеспечивающих нормальную работу охранных шлейфов,

подключаемых к входам прибора:

- сопротивление проводов без учета оконечного резистора - не более 1 кОм;

- сопротивление изоляции между проводами входа не менее 20 кОм;

- сопротивление изоляции между проводами входа и проводами других входов не менее

20 кОм;

- сопротивление изоляции между каждым проводом и «землёй» не менее 20 кОм.

1.4.2.10 Логическое состояние входа определяется:

- его типом;

- конфигурационными параметрами входа;

- текущим сопротивлением ШС;

- режимом (взят на охрану (подключен) или снят с охраны (отключен) и т.п.).

1.4.2.11 В соответствии с логическим состоянием входов прибор:

- отображает их состояние на индикаторах «1» … «20»;

- управляет встроенным звуковым сигнализатором

(ЗС) при переходе входов

в тревожные состояния или появлении неисправностей;

- формирует дискретные сигналы «Пожар», «Неисправность», «Пуск», «Тревога»;

- управляет звуковыми и световыми оповещателями;

- формирует и передает сетевому контроллеру события обо всех изменениях состояния

входов.

1.4.2.12 Конфигурационные параметры входов.

Тактика контроля ШС определяется конфигурационными параметрами входов, которые

приведены в Таблице 1.4.2.1.

Таблица 1.4.2.1 Конфигурационные параметры входов (атрибуты ШС)

Наименование

Диапазон допустимых

Описание функции

параметра

значений

1 - Пожарный дымовой

(двухпороговый)

2 - Пожарный комбинированный

(однопороговый)

3 - Пожарный тепловой

(двухпороговый)

4 - Охранный

Определяет тактику контроля ШС, класс

5 - Охранный с контролем

Тип входа

включаемых в ШС извещателей и

блокировки

возможные состояния входа

6 - Технологический

7 - Охранный входной

11 - Тревожный

12 - Программируемый

технологический

16 - Пожарный ручной

17 - Водосигнальный

18 - Пожарный пусковой

Номер зоны, которая включает в себя

От 0 до 10

Номер зоны

данный пожарный вход (только для входов

(0 - вход не входит ни в одну

типа 1, 2 и 3)

зону)

Задержка перехода из «Тревоги входной

зоны» в «Тревогу проникновения» для

Задержка перехода в

охранного шлейфа 7-го типа и задержка

От 0 до 255 с

тревогу

перехода в «Тревогу затопления» для

водосигнального шлейфа

Пауза между командой на взятие ШС и

Задержка взятия

От 0 до 255 с

переходом ШС в режим «На охране»

Время, необходимое для завершения

переходных процессов в ШС при

Задержка анализа

восстановлении питания после сброса.

От 1 с до 63 с

входа после сброса

В течение этого времени состояние ШС не

анализируется

Время, необходимое для интегрирования

восстановления ШС из состояний «Тревога

проникновения», «Тихая тревога» в

состояние «Взят».

Для программируемого технологического

типа входа - это время перехода в

Время восстановления

От 0 до 255 с

состояния «Взят», «Снят», «Норма

технологического ШС» или какое либо

«Восстановление...».

Для водосигнального типа входа - это

время перехода в состояние

«Восстановление датчика затопления»

Таблица 1.4.2.1 (продолжение)

Наименование

Диапазон допустимых

Описание функции

параметра

значений

Задержка управления

выходом 1

Задержка управления

выходом 2

Задержка управления

выходом 3

Задержка включения (выключения)

Задержка управления

выхода от момента изменения состояния

От 0 до 255 с

выходом 4

данного ШС

Задержка управления

выходом 5

Задержка управления

выходом 6

Задержка управления

выходом 7

Без права снятия

Вход не может быть снят с охраны

Вкл./выкл.

с охраны

никаким способом

Автоматический переход из режима

Автоперевзятие

«Невзятия» в режим «На охране»

Вкл./выкл.

из невзятия

при восстановлении ШС

Автоматический переход из режима

«Тревога проникновения», «Тихая

Автоперевзятие

тревога» в режим «Взятие» при

Вкл./выкл.

из тревоги

восстановлении ШС (только для охранных

входов типа 4, 5, 7 и 11)

Передавать по интерфейсу сообщения об

Контроль снятого

изменении состояния ШС типа 4,5, 7 и 11

Вкл./выкл.

входа

(норма/ненорма), снятого с охраны

Блокировка

Отключение функции перезапроса

перезапроса пожарного

Вкл./выкл.

состояния пожарного входа типа 1 и 2

входа

Охранный вход переходит в режим

Интегрирование 300 мс

«Тревога» при нарушении на время более

Вкл./выкл.

300 мс

Охранный вход не переходит в режим

Блокировка 10 %

«Тревога» при изменении сопротивления

Вкл./выкл.

отклонений

более чем на 10 % за 255 с

Управление выходом 1

Вкл./выкл.

Управление выходом 2

Связывает управление выходом с данным

Вкл./выкл.

Управление выходом 3

входом

Вкл./выкл.

Управление выходом 4

Вкл./выкл.

Управление выходом 5

Вкл./выкл.

Управление выходом 6

Вкл./выкл.

Управление выходом 7

Вкл./выкл.

1.4.2.13 Основным конфигурационным параметром входа, определяющим способ контроля

ШС и класс включаемых в ШС извещателей, является «Тип входа». Прибор поддерживает

12 типов входов.

1.4.2.13.1. Тип 1 - Пожарный дымовой двухпороговый.

В ШС включаются пожарные дымовые (нормально-разомкнутые) извещатели.

Сопротивление ШС, соответствующее различным физическим состояниям, приведено

в Таблице 1.4.2.3.

Граница между физическими состояниями

«Срабатывание

1 дымового извещателя»

и «Срабатывание

2 и более дымовых извещателей» динамическая, и автоматически

рассчитывается прибором, в зависимости от суммарного тока, потребляемого извещателями

в состоянии «На охране».

Возможные логические состояния входа:

«НА ОХРАНЕ» («ВЗЯТ», «ПОДКЛЮЧЕН») - вход контролируется, сопротивление

ШС в норме;

«СНЯТ С ОХРАНЫ» («СНЯТ») - вход не контролируется;

–

«ОТКЛЮЧЕН» - вход не контролируется, контроль отключен сетевым контролером;

–

«ЗАДЕРЖКА ВЗЯТИЯ» - не закончилась задержка взятия на охрану;

–

«ВНИМАНИЕ» - зафиксировано срабатывание одного извещателя (при включенном

параметре «Блокировка перезапроса пожарного ШС»);

«ПОЖАР» - вход переходит в это состояние в случае:

подтверждено срабатывание одного извещателя (после перезапроса);

зафиксировано срабатывание двух извещателей

(при включенном параметре

«Блокировка перезапроса пожарного ШС») в одном ШС за время не более 120 с;

зафиксирован второй переход в состояние

«ВНИМАНИЕ» разных входов,

входящих в одну зону, за время не более 120 с. При этом вход, перешедший

в состояние «ВНИМАНИЕ» первым, не изменяет своего состояния.

«ПОЖАР2» - вход переходит в это состояние в случае:

подтверждено срабатывание двух извещателей (после перезапроса) в одном ШС

за время не более 120 с;

зафиксирован второй переход в состояние «ПОЖАР» разных входов, входящий

в одну зону, за время не более 120 с. При этом вход, перешедший в состояние

«ПОЖАР» первым, не изменяет своего состояния.

«КОРОТКОЕ ЗАМЫКАНИЕ» − сопротивление ШС менее 100 Ом;

–

«ОБРЫВ» − сопротивление ШС более 6 кОм;

–

«НЕВЗЯТИЕ» − ШС был нарушен в момент взятия на охрану.

Описание алгоритма работы пожарного дымового двухпорогового входа.

Отключение контроля входа (переход в состояние «ОТКЛЮЧЕН») возможно только

вручную, при помощи команды сетевого контролера (пульта «С2000М» в.4.13 (3.13) и выше)

«ОТКЛЮЧИТЬ».

При включении контроля, вход переходит из состояния

«ОТКЛЮЧЕН» в одно

из перечисленных состоянии:

«ЗАДЕРЖКА ВЗЯТИЯ»;

–

«ВЗЯТ»;

–

«НЕВЗЯТИЕ».

Включение контроля входа возможно:

вручную, командой сетевого контроллера (пульта «С2000М» в.4.13 (3.13) и выше)

«ВКЛЮЧИТЬ»;

вручную, командой сетевого контроллера (пульта «С2000М» в.4.12 (3.12) и ниже)

«ВЗЯТЬ» или «ВКЛЮЧИТЬ»;

вручную, при помощи органов управления прибора, при условии совместной работы

с пультом «С2000М» в.4.12 (3.12) и ниже;

вручную, при помощи органов управления прибора, в случае автономной работы.

Вход может быть взят на охрану только вручную, при помощи органов управления прибора

или командой сетевого контролера.

Если при попытке взятия на охрану входа сопротивление ШС меньше нормы, например,

в ШС сработал дымовой пожарный извещатель, то прибор автоматически «сбрасывает» ШС

(на

3 секунды отключает питание этого ШС). Это позволяет вернуть автоматические

токопотребляющие извещатели в дежурный режим.

После задержки, равной значению параметра «Задержка анализа ШС после сброса»,

прибор начинает оценивать сопротивление ШС. Если после «сброса» питания, сопротивление ШС

не окажется в диапазоне нормы - то вход перейдет в состояние «НЕВЗЯТИЕ».

Если при взятии на охрану входа сопротивление ШС больше нормы (обрыв), то вход сразу

переходит в состояние «НЕВЗЯТИЕ».

Из состояния «НЕВЗЯТИЕ» вход может перейти в состояния:

«СНЯТ С ОХРАНЫ» - вручную, при помощи органов управления прибора

или командой сетевого контролера;

«НА ОХРАНЕ»:

вручную, при помощи органов управления прибора или командой сетевого

контролера;

автоматически, при включенном конфигурационном параметре «Автоперевзятие

из невзятия», в случае перехода сопротивления ШС в диапазон нормы.

В состоянии «НА ОХРАНЕ» прибор контролирует ШС на короткое замыкание, обрыв,

сработку одного извещателя и сработку двух и более извещателей.

При коротком замыкании (обрыве) ШС вход переходит из состояния «НА ОХРАНЕ»

в состояния «КОРОТКОЕ ЗАМЫКАНИЕ» («ОБРЫВ») соответственно. При восстановлении

ШС (в случае перехода сопротивления ШС в диапазон нормы) вход автоматически переходит

в состояние «НА ОХРАНЕ».

Алгоритм работы входа в состоянии «НА ОХРАНЕ» при отключенном параметре

«Блокировка перезапроса пожарного ШС»:

При срабатывании извещателя прибор формирует информационное сообщение «Сработка

датчика» и осуществляет перезапрос состояния ШС: на 3 секунды отключает питание ШС. После

задержки, равной значению параметра «Задержка анализа ШС после сброса» прибор начинает

оценивать сопротивление ШС. Если в течение 55 секунд извещатель срабатывает повторно,

то вход переходит в состояние

«ПОЖАР», а если в ШС за это время сработает 2 извещателя

и более - то в состояние «ПОЖАР2». Если повторного срабатывания извещателя в течение

55 секунд не произойдёт, то вход остается в состоянии «НА ОХРАНЕ».

В состоянии «ПОЖАР» контроль входа продолжается и если в течение последующих

120 секунд будет подтверждено срабатывание второго извещателя в данном ШС (срабатывание

второго - перезапрос - повторное срабатывание двух), то вход перейдет в состояние «ПОЖАР2».

Если срабатывания второго извещателя не произойдет, или оно не будет подтверждено, или будет

подтверждено, но позже чем через 120 секунд после перехода в «ПОЖАР», то вход останется

в состоянии «ПОЖАР».

При переходе в состояние «ПОЖАР» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если, при подтверждении

срабатывания первого или второго извещателя данного входа, другой вход уже находился

в состоянии «ПОЖАР» и извещатель в нем сработал не более 120 секунд назад, то данный вход

переходит в состояние

«ПОЖАР2». Таким образом, переход в состояние

«ПОЖАР2»

осуществляется если в течение двух минут будет зафиксировано подтвержденное срабатывание

двух пожарных извещателей одного входа или разных входов, относящихся к одной зоне.

Алгоритм работы входа в состоянии «НА ОХРАНЕ» при включенном параметре

«Блокировка перезапроса пожарного ШС».

При срабатывании извещателя вход переходит в состояние «ВНИМАНИЕ».

В состоянии

«ВНИМАНИЕ» контроль входа продолжается, и если в течение

последующих 120 секунд будет зафиксировано срабатывание второго извещателя данного входа,

то вход перейдет в состояние «ПОЖАР». Если срабатывания второго извещателя не произойдет,

или оно произойдет, но позже чем через 120 секунд после перехода во «ВНИМАНИЕ», то вход

останется в состоянии «ВНИМАНИЕ».

При переходе в состояние «ВНИМАНИЕ» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если, при срабатывании первого

или второго извещателя данного входа, другой вход уже находился в состоянии «ВНИМАНИЕ»

и извещатель в нем сработал не более 120 секунд назад, то данный вход переходит в состояние

«ПОЖАР». Таким образом, переход в состояние «ПОЖАР» осуществляется, если в течение двух

минут будет зафиксировано срабатывание двух пожарных извещателей без перезапроса одного

входа или разных входов, относящихся к одной зоне.

При переходе в состояние «ПОЖАР» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если при переходе в состояние

«ПОЖАР» другой вход уже находился в состоянии «ПОЖАР» и извещатель в нем сработал не

более 120 секунд назад, то данный вход переходит в состояние «ПОЖАР2». Таким образом,

переход в состояние «ПОЖАР2» осуществляется если в течение двух минут будет зафиксирован

повторный переход в состояние «ПОЖАР» разных входов, входящий в одну зону.

В состояниях «ВНИМАНИЕ», «ПОЖАР» и «ПОЖАР2» контроль ШС на короткое

замыкание и обрыв не осуществляется.

Из состояний «ВНИМАНИЕ», «ПОЖАР» и «ПОЖАР2» вход может перейти только

в состояния «СНЯТ С ОХРАНЫ» или «НА ОХРАНЕ» («НЕВЗЯТИЕ», в случае нарушения

входа), причем исключительно вручную, при помощи органов управления прибора или командой

сетевого контролера.

Время интегрирования для входа типа 1 определяется в соответствии с требованиями

п.1.4.2.29, за исключением:

- время интегрирования перехода из состояния

«НЕВЗЯТИЕ» в состояние

«НА ОХРАНЕ» составляет 3с;

- время интегрирования перехода из состояния

«КОРОТКОЕ ЗАМЫКАНИЕ»

(«ОБРЫВ») в состояние «НА ОХРАНЕ» составляет 1с.

Схема подключения дымовых (нормально-разомкнутых) пожарных извещателей в ШС типа

1 приведена в п.2.2.4.3.

1.4.2.13.2. Тип 2 - пожарный комбинированный однопороговый

В ШС включаются пожарные дымовые (нормально-разомкнутые) и тепловые (нормально-

замкнутые) извещатели.

Сопротивление ШС, соответствующее различным физическим состояниям приведено

в Таблице 1.4.2.3.

Возможные логические состояния входа:

«НА ОХРАНЕ» («ВЗЯТ», «ПОДКЛЮЧЕН») - вход контролируется, сопротивление

ШС в норме;

«СНЯТ С ОХРАНЫ» («СНЯТ») - вход не контролируется;

–

«ОТКЛЮЧЕН» - вход не контролируется, контроль отключен сетевым контролером;

–

«ЗАДЕРЖКА ВЗЯТИЯ» - не закончилась задержка взятия на охрану;

–

«ВНИМАНИЕ» - вход переходит в это состояние в случае:

зафиксировано срабатывание дымового извещателя (при включенном параметре

«Блокировка перезапроса пожарного ШС»);

зафиксировано срабатывание теплового извещателя.

«ПОЖАР» − вход переходит в это состояние в случае:

подтверждено срабатывание дымового извещателя (после перезапроса);

зафиксирован второй переход в состояние

«ВНИМАНИЕ» разных входов,

входящих в одну зону, за время не более 120 с. При этом вход, перешедший

в состояние «ВНИМАНИЕ» первым, не изменяет своего состояния.

«ПОЖАР2» − вход переходит в это состояние в случае:

зафиксирован второй переход в состояние «ПОЖАР» разных входов, входящий

в одну зону, за время не более 120 с. При этом вход, перешедший в состояние

«ПОЖАР» первым, не изменяет своего состояния.

«КОРОТКОЕ ЗАМЫКАНИЕ» − сопротивление ШС менее 100 Ом;

–

«ОБРЫВ» − сопротивление ШС более 16 кОм;

–

«НЕВЗЯТИЕ» − ШС был нарушен в момент взятия на охрану.

Описание алгоритма работы пожарного комбинированного однопорогового входа.

Отключение контроля входа (переход в состояние «ОТКЛЮЧЕН») возможно только

вручную, при помощи команды сетевого контролера (пульта «С2000М» в.4.13 (3.13) и выше)

«ОТКЛЮЧИТЬ».

При включении контроля, вход переходит из состояния

«ОТКЛЮЧЕН» в одно

из перечисленных состоянии:

«ЗАДЕРЖКА ВЗЯТИЯ»;

–

«ВЗЯТ»;

–

«НЕВЗЯТИЕ».

Включение контроля входа возможно:

вручную, командой сетевого контроллера (пульта «С2000М» в.4.13 (3.13) и выше)

«ВКЛЮЧИТЬ»;

вручную, командой сетевого контроллера (пульта «С2000М» в.4.12 (3.12) и ниже)

«ВЗЯТЬ» или «ВКЛЮЧИТЬ»;

вручную, при помощи органов управления прибора, при условии совместной работы

с пультом «С2000М» в.4.12 (3.12) и ниже;

вручную, при помощи органов управления прибора, в случае автономной работы.

Вход может быть взят на охрану только вручную, при помощи органов управления прибора

или командой сетевого контролера.

Если при попытке взятия на охрану входа сопротивление ШС меньше нормы, например,

в ШС сработал дымовой пожарный извещатель, то прибор автоматически «сбрасывает» ШС

(на

3 секунды отключает питание этого ШС). Это позволяет вернуть автоматические

токопотребляющие извещатели в дежурный режим.

После задержки, равной значению параметра «Задержка анализа ШС после сброса»,

прибор начинает оценивать сопротивление ШС. Если после «сброса» питания, сопротивление ШС

не окажется в диапазоне нормы - то вход перейдет в состояние «НЕВЗЯТИЕ».

Если при взятии на охрану входа сопротивление ШС больше нормы (обрыв), то вход сразу

переходит в состояние «НЕВЗЯТИЕ».

Из состояния «НЕВЗЯТИЕ» вход может перейти в состояния:

«СНЯТ С ОХРАНЫ» - вручную, при помощи органов управления прибора

или командой сетевого контролера;

«НА ОХРАНЕ»:

вручную, при помощи органов управления прибора или командой сетевого

контролера;

автоматически, при включенном конфигурационном параметре «Автоперевзятие

из невзятия», в случае перехода сопротивления ШС в диапазон нормы.

В состоянии «НА ОХРАНЕ» прибор контролирует ШС на короткое замыкание, обрыв,

сработку теплового извещателя и сработку дымового извещателя.

При коротком замыкании (обрыве) ШС вход переходит из состояния «НА ОХРАНЕ»

в состояния «КОРОТКОЕ ЗАМЫКАНИЕ» («ОБРЫВ») соответственно. При восстановлении

ШС (в случае перехода сопротивления ШС в диапазон нормы) вход автоматически переходит

в состояние «НА ОХРАНЕ».

При срабатывании теплового извещателя прибор переходит в режим «ВНИМАНИЕ».

При переходе в состояние «ВНИМАНИЕ» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если, при срабатывании теплового

извещателя данного входа, другой вход уже находился в состоянии «ВНИМАНИЕ» и извещатель

в нем сработал не более 120 секунд назад, то данный вход переходит в состояние «ПОЖАР».

Таким образом, переход в состояние «ПОЖАР» осуществляется, если в течение двух минут будет

зафиксировано срабатывание двух тепловых извещателей в разных входах, относящихся к одной

зоне.

При переходе в состояние «ПОЖАР» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если, при переходе в состояние

«ПОЖАР», другой вход уже находился в состоянии «ПОЖАР» и извещатель в нем сработал

не более 120 секунд назад, то данный вход переходит в состояние «ПОЖАР2». Таким образом,

переход в состояние «ПОЖАР2» осуществляется, если в течение двух минут будет зафиксирован

повторный переход в состояние «ПОЖАР» разных входов, входящий в одну зону.

В состоянии «ВНИМАНИЕ», «ПОЖАР» и «ПОЖАР2», при сработавшем тепловом

извещателе, контроль входа на обрыв, короткое замыкание не осуществляется. Контроль

срабатывания дымового извещателя осуществляется только при отключенном параметре

«Блокировка перезапроса пожарного ШС» (только в случае, если перезапрос возможен).

Алгоритм контроля срабатывания дымового извещателя в состояниях

«НА ОХРАНЕ», «ВНИМАНИЕ» и «ПОЖАР» при отключенном параметре «Блокировка

перезапроса пожарного ШС»:

При срабатывании дымового извещателя прибор формирует информационное сообщение

«Сработка датчика» и осуществляет перезапрос состояния ШС: на 3 секунды отключает питание

ШС. После задержки, равной значению параметра «Задержка анализа ШС после сброса» прибор

начинает оценивать сопротивление ШС. Если в течение

55 секунд дымовой извещатель

срабатывает повторно, то вход переходит в состояние «ПОЖАР». Если повторного срабатывания

дымового извещателя в течение 55 секунд не произойдёт, то вход остается в своем текущем

состоянии («НА ОХРАНЕ», «ВНИМАНИЕ» или «ПОЖАР»).

При переходе в состояние «ПОЖАР» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если, при переходе в состояние

«ПОЖАР», другой вход уже находился в состоянии «ПОЖАР» и извещатель в нем сработал

не более 120 секунд назад, то данный вход переходит в состояние «ПОЖАР2». Таким образом,

переход в состояние «ПОЖАР2» осуществляется если в течение двух минут будет зафиксирован

повторный переход в состояние «ПОЖАР» разных входов, входящий в одну зону.

Алгоритм контроля срабатывания дымового извещателя в состоянии «НА ОХРАНЕ»

при включенном параметре «Блокировка перезапроса пожарного ШС»:

При срабатывании дымового извещателя вход переходит в состояние «ВНИМАНИЕ».

При переходе в состояние «ВНИМАНИЕ» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если, при срабатывании дымового

извещателя без перезапроса данного входа, другой вход уже находился в состоянии

«ВНИМАНИЕ», и извещатель в нем сработал не более 120 секунд назад, то данный вход

переходит в состояние

«ПОЖАР». Таким образом, переход в состояние

«ПОЖАР»

осуществляется, если в течение двух минут будет зафиксирован переход в состояние

«ВНИМАНИЕ» разных входов, входящих в одну зону.

При переходе в состояние «ПОЖАР» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если при переходе в состояние

«ПОЖАР» другой вход уже находился в состоянии «ПОЖАР» и извещатель в нем сработал

не более 120 секунд назад, то данный вход переходит в состояние «ПОЖАР2». Таким образом,

переход в состояние «ПОЖАР2» осуществляется если в течение двух минут будет зафиксирован

повторный переход в состояние «ПОЖАР» разных входов, входящий в одну зону.

В состояниях

«ВНИМАНИЕ», «ПОЖАР» и «ПОЖАР2» контроль входа на обрыв,

короткое замыкание и сработку теплового извещателя не осуществляется.

Из состояний «ВНИМАНИЕ», «ПОЖАР» и «ПОЖАР2» вход может перейти только

в состояния «СНЯТ С ОХРАНЫ» или «НА ОХРАНЕ» («НЕВЗЯТИЕ», в случае нарушения

входа), причем исключительно вручную, при помощи органов управления прибора или командой

сетевого контролера.

Время интегрирования для входа типа 2 определяется в соответствии с требованиями

п.1.4.2.29, за исключением:

- время интегрирования перехода из состояния

«НЕВЗЯТИЕ» в состояние

«НА ОХРАНЕ» составляет 3 с;

- время интегрирования перехода из состояния

«КОРОТКОЕ ЗАМЫКАНИЕ»

(«ОБРЫВ») в состояние «НА ОХРАНЕ» составляет 1 с.

Схема подключения дымовых

(нормально-разомкнутых) и тепловых

(нормально-

замкнутых) пожарных извещателей в ШС типа 2 приведена в п.2.2.4.3.

1.4.2.13.3. Тип 3 - Пожарный тепловой двухпороговый

В ШС включаются пожарные тепловые (нормально-замкнутые) извещатели.

Сопротивление ШС, соответствующее различным физическим состояниям приведено

в Таблице 1.4.2.3.

Возможные логические состояния входа:

«НА ОХРАНЕ» («ВЗЯТ», «ПОДКЛЮЧЕН») - вход контролируется, сопротивление

ШС в норме;

«СНЯТ С ОХРАНЫ» («СНЯТ») - вход не контролируется;

–

«ОТКЛЮЧЕН» - вход не контролируется, контроль отключен сетевым контролером;

–

«ЗАДЕРЖКА ВЗЯТИЯ» - не закончилась задержка взятия на охрану;

–

«ВНИМАНИЕ» - зафиксировано срабатывание одного извещателя;

–

«ПОЖАР» − вход переходит в это состояние в случае:

зафиксировано срабатывание двух извещателей одного входа за время не более

120 с;

зафиксирован второй переход в состояние

«ВНИМАНИЕ» разных входов,

входящих в одну зону, за время не более 120 с. При этом вход, перешедший

в состояние «ВНИМАНИЕ» первым, не изменяет своего состояния.

«ПОЖАР2» - вход переходит в это состояние в случае:

зафиксирован второй переход в состояние «ПОЖАР» разных входов, входящий

в одну зону, за время не более 120 с. При этом вход, перешедший в состояние

«ПОЖАР» первым, не изменяет своего состояния.

«КОРОТКОЕ ЗАМЫКАНИЕ» − сопротивление ШС менее 2 кОм;

–

«ОБРЫВ» − сопротивление ШС более 25 кОм;

–

«НЕВЗЯТИЕ» − ШС был нарушен в момент взятия на охрану.

Описание алгоритма работы пожарного теплового двухпорогового входа.

Отключение контроля входа (переход в состояние «ОТКЛЮЧЕН») возможно только

вручную, при помощи команды сетевого контролера (пульта «С2000М» в.4.13 (3.13) и выше)

«ОТКЛЮЧИТЬ».

При включении контроля, вход переходит из состояния

«ОТКЛЮЧЕН» в одно

из перечисленных состоянии:

«ЗАДЕРЖКА ВЗЯТИЯ»;

–

«ВЗЯТ»;

–

«НЕВЗЯТИЕ».

Включение контроля входа возможно:

вручную, командой сетевого контроллера (пульта «С2000М» в.4.13 (3.13) и выше)

«ВКЛЮЧИТЬ»;

вручную, командой сетевого контроллера (пульта «С2000М» в.4.12 (3.12) и ниже)

«ВЗЯТЬ» или «ВКЛЮЧИТЬ»;

вручную, при помощи органов управления прибора, при условии совместной работы

с пультом «С2000М» в.4.12 (3.12) и ниже;

вручную, при помощи органов управления прибора, в случае автономной работы.

Вход может быть взят на охрану только вручную, при помощи органов управления прибора

или командой сетевого контролера.

Если при взятии на охрану входа сопротивление ШС не попадает в диапазон нормы,

то вход сразу переходит в состояние «НЕВЗЯТИЕ».

Из состояния «НЕВЗЯТИЕ» вход может перейти в состояния:

«СНЯТ С ОХРАНЫ» - вручную, при помощи органов управления прибора

или командой сетевого контролера;

«НА ОХРАНЕ»:

вручную, при помощи органов управления прибора или командой сетевого

контролера;

автоматически, при включенном конфигурационном параметре «Автоперевзятие

из невзятия», в случае перехода сопротивления ШС в диапазон нормы.

В состоянии «НА ОХРАНЕ» прибор контролирует ШС на короткое замыкание, обрыв,

сработку одного извещателя и сработку двух и более извещателей.

При срабатывании теплового извещателя вход переходит в состояние «ВНИМАНИЕ».

В состоянии «ВНИМАНИЕ» контроль входа продолжается, и если в течение последующих

120 секунд будет зафиксировано срабатывание второго извещателя данного входа, то вход

перейдет в состояние «ПОЖАР». Если срабатывания второго извещателя не произойдет, или оно

произойдет, но позже чем через 120 секунд после перехода во «ВНИМАНИЕ», то вход останется

в состоянии «ВНИМАНИЕ».

При переходе в состояние «ВНИМАНИЕ» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если, при срабатывании теплового

извещателя данного входа, другой вход уже находился в состоянии «ВНИМАНИЕ» и извещатель

в нем сработал не более 120 секунд назад, то данный вход переходит в состояние «ПОЖАР».

Таким образом, переход в состояние «ПОЖАР» осуществляется, если в течение двух минут будет

зафиксирован переход в состояние «ВНИМАНИЕ» разных входов, входящих в одну зону.

При переходе в состояние «ПОЖАР» также учитываются срабатывания извещателей

других входов, при условии, что они принадлежат одной зоне. Если при переходе в состояние

«ПОЖАР» другой вход уже находился в состоянии «ПОЖАР» и извещатель в нем сработал

не более 120 секунд назад, то данный вход переходит в состояние «ПОЖАР2». Таким образом,

переход в состояние «ПОЖАР2» осуществляется если в течение двух минут будет зафиксирован

повторный переход в состояние «ПОЖАР» разных входов, входящий в одну зону.

В состоянии

«ВНИМАНИЕ», «ПОЖАР» и «ПОЖАР2» контроль входа на обрыв,

короткое замыкание не осуществляется.

Из состояний «ВНИМАНИЕ», «ПОЖАР» и «ПОЖАР2» вход может перейти только

в состояния «СНЯТ С ОХРАНЫ» или «НА ОХРАНЕ» («НЕВЗЯТИЕ», в случае нарушения

входа), причем исключительно вручную, при помощи органов управления прибора или командой

сетевого контролера.

Время интегрирования для входа типа 3 определяется в соответствии с требованиями

п.1.4.2.29, за исключением:

- время интегрирования перехода из состояния

«НЕВЗЯТИЕ» в состояние

«НА ОХРАНЕ» составляет 3 сек;

- время интегрирования перехода из состояния

«КОРОТКОЕ ЗАМЫКАНИЕ»

(«ОБРЫВ») в состояние «НА ОХРАНЕ» составляет 1 сек.

Схема подключения тепловых (нормально-замкнутых) пожарных извещателей в ШС типа 3

приведена в п.2.2.4.3.

1.4.2.13.4. Тип 4 - Охранный

В ШС включаются все виды охранных извещателей

(работающие на размыкание

и на замыкание, пассивные, питающиеся от шлейфа и с отдельным питанием).

Сопротивление ШС, соответствующее различным физическим состояниям приведено

в Таблице 1.4.2.3.

Возможные логические состояния входа:

«НА ОХРАНЕ» («ВЗЯТ») - вход контролируется, сопротивление ШС в норме;

«СНЯТ С ОХРАНЫ» («СНЯТ») - ШС не контролируется, если нет контроля в снятом

состоянии; если этот контроль есть, контролируется нарушение и восстановление

снятого входа (см. «Контроль снятого входа»);

«ОТКЛЮЧЕН» - вход не контролируется, контроль отключен сетевым контролером;

–

«ЗАДЕРЖКА ВЗЯТИЯ» - не закончилась задержка взятия на охрану;

–

«ТРЕВОГА ПРОНИКНОВЕНИЯ» - зафиксировано нарушение ШС;

–

«НЕВЗЯТИЕ» − ШС был нарушен в момент взятия на охрану.

Описание алгоритма работы охранного входа.

Отключение контроля входа (переход в состояние «ОТКЛЮЧЕН») возможно только

вручную, при помощи команды сетевого контролера (пульта «С2000М» в.4.13 (3.13) и выше)

«ОТКЛЮЧИТЬ».

При включении контроля, вход переходит из состояния

«ОТКЛЮЧЕН» в одно

из перечисленных состоянии:

«ЗАДЕРЖКА ВЗЯТИЯ»;

–

«ВЗЯТ»;

–

«НЕВЗЯТИЕ»;

–

«СНЯТ».

Если конфигурационный параметр «Без права снятия» включен при включении контроля

производится попытка взятия на охрану, иначе - вход снимается.

Включение контроля входа возможно:

вручную, командой сетевого контроллера (пульта «С2000М» в.4.13 (3.13) и выше)

«ВКЛЮЧИТЬ»;

вручную, командой сетевого контроллера (пульта «С2000М» в.4.12 (3.12) и ниже)

«ВЗЯТЬ» или «ВКЛЮЧИТЬ»;

вручную, при помощи органов управления прибора, при условии совместной работы

с пультом «С2000М» в.4.12 (3.12) и ниже;

вручную, при помощи органов управления прибора, в случае автономной работы.

Вход может быть взят на охрану только вручную, при помощи органов управления прибора

или командой сетевого контролера.

Если при попытке взятия на охрану входа сопротивление ШС меньше нормы, например,

в ШС сработал токопотребляющий охранный извещатель, то прибор автоматически «сбрасывает»

ШС (на 3 секунды отключает питание этого ШС). Это позволяет вернуть автоматические

токопотребляющие извещатели в дежурный режим.

После задержки, равной значению параметра «Задержка анализа ШС после сброса»,

прибор начинает оценивать сопротивление ШС. Если после «сброса» питания, сопротивление ШС

не окажется в диапазоне нормы - то вход перейдет в состояние «НЕВЗЯТИЕ».

Если при взятии на охрану входа сопротивление ШС больше нормы (обрыв), то вход сразу

переходит в состояние «НЕВЗЯТИЕ».

Из состояния «НЕВЗЯТИЕ» вход может перейти в состояния:

«СНЯТ С ОХРАНЫ» - вручную, при помощи органов управления прибора или

командой сетевого контролера;

«НА ОХРАНЕ»:

вручную, при помощи органов управления прибора или командой сетевого

контролера;

автоматически, при включенном конфигурационном параметре «Автоперевзятие

из невзятия», в случае перехода сопротивления ШС в диапазон нормы.

В состоянии «НА ОХРАНЕ» прибор контролирует ШС на нарушение.

Охранный ШС считается нарушенным, если его сопротивление вышло из диапазона нормы,

или резко изменилось более чем на 10 % (см. «Блокировка 10 % отклонений»).

Нарушение взятого на охрану ШС переводит его в состояние

«ТРЕВОГА

ПРОНИКНОВЕНИЯ».

Из состояния «ТРЕВОГА ПРОНИКНОВЕНИЯ» вход может перейти в состояния:

«СНЯТ С ОХРАНЫ» - вручную, при помощи органов управления прибора

или командой сетевого контролера;

«НЕВЗЯТИЕ» - вручную, при помощи органов управления прибора или командой

сетевого контролера (в случае нарушенного ШС);

«НА ОХРАНЕ»:

вручную, при помощи органов управления прибора или командой сетевого

контролера (в случае не нарушенного ШС);

автоматически, при включенном конфигурационном параметре «Автоперевзятие

из тревоги», в случае перехода сопротивления ШС в диапазон нормы.

Время интегрирования для входа типа 4 определяется в соответствии с требованиями

п.1.4.2.29, за исключением:

- время интегрирования перехода из состояния

«НЕВЗЯТИЕ» в состояние

«НА ОХРАНЕ» составляет 3 с;

- время интегрирования перехода из состояния

«ТРЕВОГА ПРОНИКНОВЕНИЯ»

в состояние «НА ОХРАНЕ» определяется параметром «Время восстановления, с».

Схема подключения охранных извещателей в ШС типа 4 приведена в п.2.2.4.3.

1.4.2.13.5. Тип 5 - охранный с контролем блокировки

В ШС включаются один охранный извещатель с нормально-замкнутыми контактами,

а также нормально-замкнутый датчик вскрытия корпуса этого извещателя (тампер).

Сопротивление ШС, соответствующее различным физическим состояниям приведено

в Таблице 1.4.2.3.

Возможные логические состояния входа:

«НА ОХРАНЕ» («ВЗЯТ») - вход контролируется, сопротивление ШС в норме;

–

«СНЯТ С ОХРАНЫ» («СНЯТ») - ШС не контролируется, если нет контроля в снятом

состоянии; если этот контроль есть, контролируется нарушение и восстановление

снятого входа (см. «Контроль снятого входа»);

«ОТКЛЮЧЕН» - вход не контролируется, контроль отключен сетевым контролером;

–

«ЗАДЕРЖКА ВЗЯТИЯ» - не закончилась задержка взятия на охрану;

–

«ТРЕВОГА ПРОНИКНОВЕНИЯ» - зафиксировано нарушение ШС;

–

«НЕВЗЯТИЕ» − ШС был нарушен в момент взятия на охрану.

Одновременно с указанными основными состояниями, у входа данного типа существуют

дополнительные, которые определяют состояние корпуса извещателя:

«ВЗЛОМ КОРПУСА» - корпус извещатель открыт;

–

«НОРМА КОРПУСА» («ВОССТАНОВЛЕНИЕ КОРПУСА») - корпус извещатель

закрыт.

Описание алгоритма работы охранного входа с контролем блокировки.

Отключение контроля входа (переход в состояние «ОТКЛЮЧЕН») возможно только

вручную, при помощи команды сетевого контролера (пульта «С2000М» в.4.13 (3.13) и выше)

«ОТКЛЮЧИТЬ».

При включении контроля, вход переходит из состояния

«ОТКЛЮЧЕН» в одно

из перечисленных состоянии:

«ЗАДЕРЖКА ВЗЯТИЯ»;

–

«ВЗЯТ»;

–

«НЕВЗЯТИЕ»;

–

«СНЯТ».

Если конфигурационный параметр «Без права снятия» включен при включении контроля

производится попытка взятия на охрану, иначе - вход снимается.

Включение контроля входа возможно:

вручную, командой сетевого контроллера (пульта «С2000М» в.4.13 (3.13) и выше)

«ВКЛЮЧИТЬ»;

вручную, командой сетевого контроллера (пульта «С2000М» в.4.12 (3.12) и ниже)

«ВЗЯТЬ» или «ВКЛЮЧИТЬ»;

вручную, при помощи органов управления прибора, при условии совместной работы

с пультом «С2000М» в.4.12 (3.12) и ниже;

вручную, при помощи органов управления прибора, в случае автономной работы.

Вход может быть взят на охрану только вручную, при помощи органов управления прибора

или командой сетевого контролера.

Если при попытке взятия на охрану входа сопротивление ШС не попадает в диапазон

нормы или корпус извещателя открыт - то вход сразу переходит в состояние «НЕВЗЯТИЕ».

Из состояния «НЕВЗЯТИЕ» вход может перейти в состояния:

«СНЯТ С ОХРАНЫ» - вручную, при помощи органов управления прибора

или командой сетевого контролера;

«НА ОХРАНЕ»:

вручную, при помощи органов управления прибора или командой сетевого

контролера;

автоматически, при включенном конфигурационном параметре «Автоперевзятие

из невзятия», в случае перехода сопротивления ШС в диапазон нормы

и восстановления датчика вскрытия корпуса.

В состоянии «НА ОХРАНЕ» прибор контролирует ШС на нарушение.

Охранный вход с контролем блокировки считается нарушенным, если его сопротивление

вышло из диапазона нормы, или резко изменилось более чем на 10 % (см. «Блокировка 10 %

отклонений») или произошло срабатывание датчика вскрытия корпуса извещателя.

Нарушение взятого на охрану ШС переводит его в состояние

«ТРЕВОГА

ПРОНИКНОВЕНИЯ».

Из состояния «ТРЕВОГА ПРОНИКНОВЕНИЯ» вход может перейти в состояния:

«СНЯТ С ОХРАНЫ» - вручную, при помощи органов управления прибора

или командой сетевого контролера;

«НЕВЗЯТИЕ» - вручную, при помощи органов управления прибора или командой

сетевого контролера (в случае нарушенного ШС);

«НА ОХРАНЕ»:

вручную, при помощи органов управления прибора или командой сетевого

контролера (в случае не нарушенного ШС);

автоматически, при включенном конфигурационном параметре «Автоперевзятие

из тревоги», в случае перехода сопротивления ШС в диапазон нормы

и восстановления датчика вскрытия корпуса.

Когда вход не на охране («СНЯТ», «ЗАДЕРЖКА ВЗЯТИЯ», «НЕВЗЯТИЕ»), вскрытие

и восстановление корпуса извещателя вызывает изменение состояния корпуса, но не изменяет

основное состояние входа.

Время интегрирования для входа типа 5 определяется в соответствии с требованиями

п.1.4.2.29, за исключением:

- время интегрирования перехода из состояния «ВЗЛОМ КОРПУСА» в состояние

«НОРМА КОРПУСА» составляет 15 с;

- время интегрирования перехода из состояния

«НЕВЗЯТИЕ» в состояние

«НА ОХРАНЕ» составляет 3 с;

- время интегрирования перехода из состояния

«ТРЕВОГА ПРОНИКНОВЕНИЯ»

в состояние «НА ОХРАНЕ» определяется параметром «Время восстановления, с».

Примечание: Отсчет времён интегрирования переходов из состояний

«НЕВЗЯТИЕ»

и «ТРЕВОГА ПРОНИКНОВЕНИЯ»

(в случае взлома корпуса) начинается

не с момента физического восстановления корпуса, а с момента его перехода

в состояние «НОРМА КОРПУСА».

Схема подключения охранных извещателей в ШС типа 5 приведена в п.2.2.4.3.

1.4.2.13.6. Тип 6 - технологический

Технологический ШС предназначен для контроля состояния и исправности пожарного

оборудования, а также для контроля состояния извещателей и сигнализаторов, не связанных

непосредственно с охранной и пожарной сигнализацией. В ШС включаются извещатели

и приборы с выходом типа «сухой контакт» (нормально-замкнутый или нормально-разомкнутый)

или «открытый коллектор».

Сопротивление ШС, соответствующие состояниям

«Норма технологического ШС»

и «Нарушение технологического ШС» приведено в Таблице 1.4.2.3.

Возможные состояния входа:

«НОРМА ТЕХНОЛОГИЧЕСКОГО ШС»;

–

«НАРУШЕНИЕ ТЕХНОЛОГИЧЕСКОГО ШС»;

–

«ОТКЛЮЧЕН» - вход не контролируется, контроль отключен сетевым контролером.

Описание алгоритма работы технологического входа.

Отключение контроля входа (переход в состояние «ОТКЛЮЧЕН») возможно только

вручную, при помощи команды сетевого контролера (пульта «С2000М» в.4.13 (3.13) и выше)

«ОТКЛЮЧИТЬ».

Из состояния

«ОТКЛЮЧЕН» вход может перейти в состояние

«НОРМА

ТЕХНОЛОГИЧЕСКОГО ШС» или «НАРУШЕНИЕ ТЕХНОЛОГИЧЕСКОГО ШС»:

вручную, после команды сетевого контроллера (пульта «С2000М» в.4.13 (3.13)

и выше) «ВКЛЮЧИТЬ»;

вручную, после команды сетевого контроллера (пульта «С2000М» в.4.12 (3.12)

и ниже) «ВЗЯТЬ» или «ВКЛЮЧИТЬ»;

вручную, при помощи органов управления прибора, при условии совместной работы

с пультом «С2000М» в.4.12 (3.12) и ниже;

вручную, при помощи органов управления прибора, в случае автономной работы.

Если сопротивление ШС выходит из диапазона нормы на время более 300 мс, то вход

переходит в состояние «НАРУШЕНИЕ ТЕХНОЛОГИЧЕСКОГО ШС». При восстановлении

ШС (сопротивление ШС в норме) на время, равное параметру «Времени восстановления», вход

переходит в состояние «НОРМА ТЕХНОЛОГИЧЕСКОГО ШС».

Технологический вход контролируется всегда, его нельзя заблокировать или снять

с охраны. На команды взятия/снятия технологического входа прибор отправляет сообщение о его

текущем состоянии.

Если технологический вход связан с выходом, то его нарушение оказывает воздействие

на выполнение программ, более подробная информация приведена в разделе «Выходы».

Подключение нормально-замкнутых, нормально-разомкнутых извещателей и других

контролируемых цепей типа

«сухой контакт» в ШС типа

6 производится аналогично

подключению охранных извещателей в ШС типа 4 (см. п.2.2.4.3.).

1.4.2.13.7. Тип 7 - охранный входной

В ШС включаются все виды охранных извещателей

(работающие на размыкание

и на замыкание, пассивные, питающиеся от шлейфа и с отдельным питанием).

Сопротивление ШС, соответствующее различным физическим состояниям приведено

в Таблице 1.4.2.3.

Возможные логические состояния входа:

«НА ОХРАНЕ» («ВЗЯТ») - вход контролируется, сопротивление ШС в норме;

–

«СНЯТ С ОХРАНЫ» («СНЯТ») - ШС не контролируется, если нет контроля в снятом

состоянии; если этот контроль есть, контролируется нарушение и восстановление

снятого входа (см. «Контроль снятого входа»);

«ОТКЛЮЧЕН» - вход не контролируется, контроль отключен сетевым контролером;

–

«ЗАДЕРЖКА ВЗЯТИЯ» - не закончилась задержка взятия на охрану;

–

«ТРЕВОГА ВХОДНОЙ ЗОНЫ» - зафиксировано нарушение ШС;

–

«ТРЕВОГА ПРОНИКНОВЕНИЯ» - после «ТРЕВОГИ ВХОДНОЙ ЗОНЫ» истекла

«Задержка перехода в Тревогу»;

«НЕВЗЯТИЕ» − ШС был нарушен в момент взятия на охрану.

Описание алгоритма работы охранного входа.

Логика работы и параметры подключения охранного входного входа аналогичны

охранному входу типа 4, за исключением того, что нарушение взятого на охрану входа переводит

его сначала в состояние «ТРЕВОГА ВХОДНОЙ ЗОНЫ».

Если в течение «Задержки перехода в Тревогу» не произойдет снятия (или взятия) ШС,

то он перейдет в состояние «ТРЕВОГА ПРОНИКНОВЕНИЯ».

Пока вход находится в состоянии «ТРЕВОГА ВХОДНОЙ ЗОНЫ», включения выходов

по программам общего назначения (программы 1 - 8), а также по программе «Сирена» (программа

12) не происходит.

Время интегрирования для входа типа 7 определяется в соответствии с требованиями

п.1.4.2.29, за исключением:

- время интегрирования перехода из состояния

«НЕВЗЯТИЕ» в состояние

«НА ОХРАНЕ» составляет 3 с;

- время интегрирования перехода из состояния

«ТРЕВОГА ПРОНИКНОВЕНИЯ»

в состояние «НА ОХРАНЕ» определяется параметром «Время восстановления, с».

Схема подключения охранных извещателей в ШС типа 7 аналогична схемам подключения

извещателей в ШС типа 4 и приведена в п.2.2.4.3.

1.4.2.13.8. Тип 11 - тревожный

В ШС включаются нормально-замкнутые и нормально-разомкнутые тревожные извещатели

(кнопки, педали и др.).

Сопротивление ШС, соответствующее различным физическим состояниям приведено

в Таблице 1.4.2.3.

Возможные логические состояния входа:

«НА ОХРАНЕ» («ВЗЯТ») - вход контролируется, сопротивление ШС в норме;

«СНЯТ С ОХРАНЫ» («СНЯТ») - ШС не контролируется, если нет контроля в снятом

состоянии; если этот контроль есть, контролируется нарушение и восстановление

снятого входа (см. «Контроль снятого входа»);

«ОТКЛЮЧЕН» - вход не контролируется, контроль отключен сетевым контролером;

–

«ЗАДЕРЖКА ВЗЯТИЯ» - не закончилась задержка взятия на охрану;

–

«ТИХАЯ ТРЕВОГА» («НАПАДЕНИЕ») - зафиксировано нарушение ШС;

–

«НЕВЗЯТИЕ» − ШС был нарушен в момент взятия на охрану.

Описание алгоритма работы охранного входа.

Логика работы и параметры подключения тревожного входа аналогичны охранному входу

типа 4, за исключением того, что нарушение взятого на охрану входа переводит его в состояние

«ТИХАЯ ТРЕВОГА».

Состояние входа «Тихая тревога» отображается только на индикаторах состояния входов

(«1» … «20»), влияет на реле, имеющее программу управления «ПЦН» (10) или «Старая тактика

ПЦН» (16) (реле размыкается). Внутренний звуковой сигнализатор прибора не включается.

Время интегрирования для входа типа 11 определяется в соответствии с требованиями

п.1.4.2.29, за исключением:

- время интегрирования перехода из состояния

«НЕВЗЯТИЕ» в состояние

«НА ОХРАНЕ» составляет 3 с;

- время интегрирования перехода из состояния

«ТИХАЯ ТРЕВОГА» в состояние

«НА ОХРАНЕ» определяется параметром «Время восстановления, с».

Схема подключения охранных извещателей в ШС типа 11 аналогична схемам подключения

извещателей в ШС типа 4 и приведена в п.2.2.4.3.

1.4.2.13.9. Тип 12 - программируемый технологический

Данный тип ШС может использоваться для контроля состояния самого различного

оборудования и извещателей, в том числе и не связанных непосредственно с охранной и пожарной

сигнализацией. В ШС включаются извещатели или выходные цепи других приборов с выходом

типа «сухой контакт» или «открытый коллектор».

Программируемый технологический ШС может иметь до пяти различных состояний,

которые определяются сопротивлением ШС. Сами состояния и пороговые значения

сопротивления ШС, которые их разделяют, являются программируемыми. Список возможных

состояний программируемого технологического входа приведен в Таблице 1.4.2.2.

Таблица 1.4.2.2 Состояния программируемого технологического входа

№№

Состояние

№№

Состояние

Восстановление сети 220 В

Аварийное понижение уровня

Авария сети 220 В

Температура в норме

Тревога проникновения

Снятие

Невзятие

Тревога входной зоны

Взятие

Включение насоса

Восстановление технологического ШС

Выключение насоса

Нарушение технологического ШС

Тревога взлома

Нарушение-2 технологического ШС

Восстановление взлома

Пожарное оборудование в норме

Авария питания

Неиспр. пожарного оборудования

Восстановление питания

Обрыв ШС

Восстановление батареи

Тихая тревога

Неисправность батареи

Понижение уровня

Требуется обслуживание

Уровень в норме

Понижение температуры

Повышение уровня

Короткое замыкание ШС

Аварийное повышение уровня

Тушение

Повышение температуры

Таким образом, оборудование, имеющее несколько состояний и, соответственно, несколько

контактных групп на выходе, можно контролировать с помощью одного ШС, включая контактные

группы в ШС с различными добавочными или шунтирующими резисторами. Помимо этого,

можно контролировать данный ШС на обрыв и короткое замыкание.

Контроль программируемого технологического входа может быть отключен.

Отключение контроля входа (переход в состояние «ОТКЛЮЧЕН») возможно только

вручную, при помощи команды сетевого контролера (пульта «С2000М» в.4.13 (3.13) и выше)

«ОТКЛЮЧИТЬ».

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ И УПРАВЛЕНИЯ ОХРАННО–ПОЖАРНЫЙ «СИГНАЛ-20М». Руководство по эксплуатации - часть 1
