ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ РУЧНОЙ АДРЕСНЫЙ «ИПР 513-3АМ». ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ





ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ РУЧНОЙ АДРЕСНЫЙ
«ИПР 513-3АМ»
Этикетка
АЦДР.425211.004 ЭТ
1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
1.1 Общие сведения
Извещатель пожарный ручной адресный «ИПР 513-ЗАМ» АЦДР.425211.004 (в дальнейшем - извещатель) применяется в системах
пожарной сигнализации и автоматического пожаротушения, предназначен для ручного формирования сигнала пожарной тревоги или
запуска систем пожарной автоматики при работе в составе комплекса технических средств
«Орион» АЦДР.425513.016 ПС.
Электропитание и информационный обмен извещателя осуществляются по двухпроводной линии связи
(ДПЛС) контроллера
«С2000-КДЛ». Извещатель поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx, позволяет передавать значение напряжения
ДПЛС в месте своего подключения.
Есть возможность опломбировать защитное стекло извещателя с помощью специальной пломбы.
Версия программного обеспечения извещателя - v.1.01. Извещатель рассчитан на непрерывную круглосуточную работу и относится
к восстанавливаемым, периодически обслуживаемым изделиям.
1.2 Основные технические данные
1.3 Комплектность
1) Напряжение питания ДПЛС, В
- от 8 до 10.
Комплектность индивидуальной поставки:
2) Потребляемый ток, мА
- не более 0,5.
- извещатель «ИПР 513-ЗАМ»
-
1 шт.;
3) Время технической готовности, с
- не более 15.
- этикетка АЦДР.425211.004 ЭТ
-
1 экз.;
4) Степень защищённости оболочки
- IР41.
- ключ специальный
-
1 шт.;
5) Диапазон рабочих температур, °С
- от минус 30 до +55.
- шуруп 1-4×30.20.019 ГОСТ 1144-80
-
2 шт.;
6) Температура транспортировки и хранения, °С
- от минус 50 до +55.
- дюбель 8×30
-
2 шт.;
7) Габаритные размеры, мм
- не более 95×91×33.
- упаковка индивидуальная
-
1 шт.
8) Масса, кг
- не более 0,15.
Комплектность групповой поставки:
- извещатель «ИПР 513-ЗАМ»
-
10 шт.;
- этикетка АЦДР.425211.004 ЭТ
-
1 экз.;
- ключ специальный
-
10 шт.;
- шуруп 1-4×30.20.019 ГОСТ 1144-80
-
20 шт.;
- дюбель 8×30
-
20 шт.;
- упаковка индивидуальная
-
10 шт.;
- упаковка групповая
-
1 шт.
2 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
2.1 Схема внешних соединений

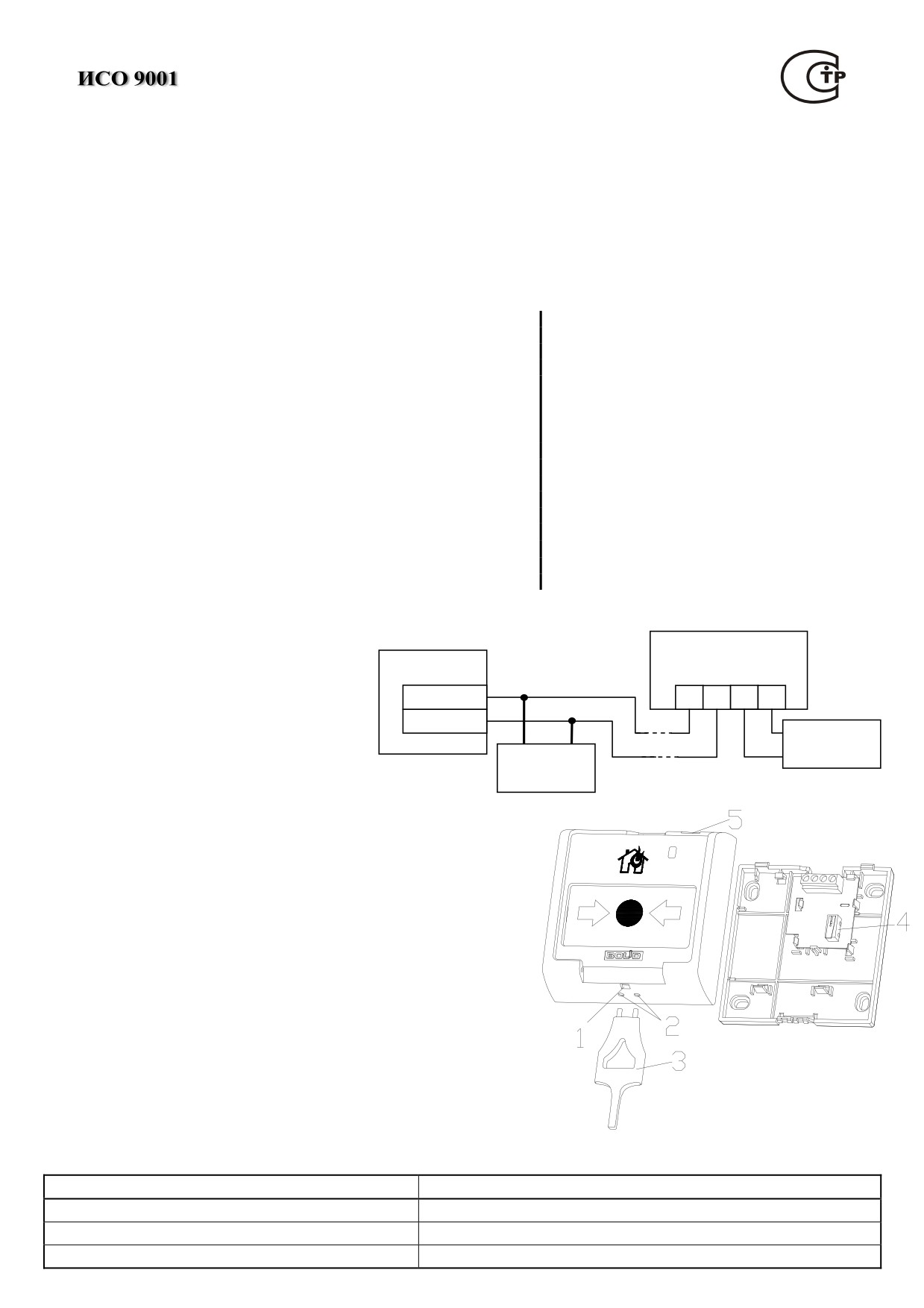

На рисунке 1 показана типовая схема
ИПР 513-3АМ
соединений извещателя с
«С2000-КДЛ». При
С2000-КДЛ
«ДПЛС»
эксплуатации
извещателя
в «С2000-КДЛ»
устанавливается тип зоны 3 - «Тепловой».
«+ДПЛС»
(+)
(-)
(+)
(-)
Способы задания и типы зон указаны
«-ДПЛС»
в эксплуатационных документах на «С2000-КДЛ»,
Адресное
«С2000» и АРМ «Орион».
устройство
Адресное
устройство
Рисунок 1
2.2 Монтаж извещателя
Извещатель крепится двумя шурупами к ровной вертикальной плоскости,
соблюдая требования СНиП.
Провода, проходящие под извещателем, должны проходить свободно,
не пережимаясь извещателем.
На рисунке 2 показан внешний вид извещателя (без защитного стекла):
1 - отверстия для взведения сработавшего извещателя;
2 - отверстия для вскрытия корпуса извещателя;
3 - ключ специальный для взведения сработавшего извещателя и вскрытия
корпуса;
4 - кнопка формирования события «Пожар»;
5 - место установки пломбы.
Рисунок 2
2.3 Индикация режимов работы
В таблице 1 приведены описания способов индикации режимов работы извещателя.
Таблица 1
Описание
Состояние (событие)
Одиночные вспышки с периодом 4 секунды
«Норма»
Двойные вспышки с периодом 4 секунды
«Пожар» (клавиша нажата)
Четырёхкратные вспышки с периодом 4 секунды
Режим программирования
2.4 Задание адреса извещателя
Извещатель обеспечивает хранение адреса обмена по ДПЛС в энергонезависимой памяти. Диапазон адресов - от 1 до 127.
Извещатель поставляется с адресом 127.
Для задания адресов необходимо с пульта «С2000» или персонального компьютера послать одну из команд на «С2000-КДЛ»:
-
«Программирование адреса устройства»;
«Смена адреса устройства».
Командой «Программирование адреса устройства» можно задать адрес извещателя независимо от того, какой ему адрес присвоен на
данный момент. Это может быть использовано в случае назначения одинаковых адресов двум и более устройствам. Для этого необходимо
с пульта или компьютера подать команду на программирование с номером требуемого адреса. Светодиодный индикатор извещателя
перейдёт в режим четырёхкратных миганий с периодом 4 секунды. После этого в течение не более 5 минут открыть корпус извещателя
и, используя кнопку формирования события «Пожар» (см. рис. 2, позиция 4), набрать комбинацию из 3-х длинных (более 1 с, но менее 3 с)
и 1-го короткого нажатия (менее 0,5 с). При этом пульт или компьютер отобразят события об отключении устройства по старому адресу
и появлении устройства по вновь запрограммированному адресу. Если устройства имели одинаковый адрес, то сообщения об отключении
по старому адресу не будет.
Если требуется присвоить новый адрес извещателю с уже известным адресом, то можно воспользоваться командой «Смена адреса
устройства». Для этого с пульта или компьютера нужно послать команду на смену адреса с указанием старого и нового адреса извещателя.
При этом пульт или компьютер отобразят события об отключении извещателя по старому адресу и появлении извещателя по вновь
запрограммированному.
2.5 Испытания извещателя
2.5.1 На время испытаний необходимо отключить выходы приёмно-контрольных приборов и исполнительных устройств,
управляющих средствами автоматического пожаротушения, и известить соответствующие организации.
2.5.2 С помощью пульта или персонального компьютера взять извещатель на охрану.
2.5.3 Произвести сработку извещателя нажатием на клавишу. При этом зафиксировать переход светового индикатора извещателя
в режим парных миганий с периодом 4 секунды, указывающий на сработку и появление сообщения «Пожар» по адресу извещателя
на пульте «С2000» или АРМ «Орион» (компьютере).
2.5.4 Перевести извещатель в состояние «Норма» взведением клавиши с помощью специального ключа. Зафиксировать переход
светового индикатора извещателя в режим одиночных миганий. Затем с помощью пульта или компьютера дать команду на сброс тревоги
от извещателя.
Если сообщение «Пожар» не поступает на пульт или компьютер, то это означает, что извещатель неисправен и его необходимо
заменить.
2.5.5 После испытаний убедиться, что извещатель готов к штатной работе. Восстановить связи приёмно-контрольных приборов
и исполнительных устройств со средствами автоматической системы пожаротушения и известить соответствующие организации о том,
что система готова к штатной работе.
2.5.6 Проводить проверку срабатывания извещателя не реже, чем раз в полгода.
Все испытания проводить с заведомо исправным оборудованием!
3 ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА)
3.1 Средний срок службы «ИПР 513-3АМ» - не менее 10 лет.
3.2 Гарантийный срок эксплуатации - 18 месяцев со дня ввода извещателя в эксплуатацию, но не более 24 месяцев со дня выпуска
изготовителем.
3.3 При гарантийном возврате изделия к нему обязательно должен быть приложен акт с описанием неисправности.
Рекламации направлять по адресу:
ЗАО НВП «Болид», 141070, Московская область, г. Королёв, ул. Пионерская, д. 4.
Тел./факс: (495) 775-71-55 (многоканальный), 777-40-20, 516-93-72.
E-mail: info@bolid.ru, http://bolid.ru.
4 СВЕДЕНИЯ О СЕРТИФИКАЦИИ
4.1
«ИПР 513-3АМ» имеет сертификат соответствия № C-RU.ПБ01.В.02041.
4.2 Производство «ИПР 513-3АМ» имеет сертификат соответствия ГОСТ Р ИСО 9001-2008 № РОСС RU.ИК32.К00104.
5 ОТЛИЧИЯ ОТ ПРЕДЫДУЩИХ ВЕРСИЙ
Начало
Версия для
Версия
Содержание изменений
Совместимость
выпуска
замены
1.01
08.2012
-
Переход на новый тип микроконтроллера
«С2000-КДЛ»
1.00
06.2012
-
Начало выпуска
(все версии)
6 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И УПАКОВЫВАНИИ
Извещатели пожарные ручные адресные «ИПР 513-ЗАМ» АЦДР.425211.004 (заводские номера указаны внутри корпуса каждого
извещателя) приняты в соответствии с обязательными требованиями государственных стандартов и действующей технической
документации, признаны годными для эксплуатации и упакованы ЗАО НВП «Болид».
Ответственный за приёмку и упаковывание
ОТК
______________________________________
_____________________________
Ф.И.О.
число, месяц, год
«ИПР 513-3АМ» АЦДР.425211.004 ЭТ Изм.7 АЦДР.5349-14 от 27.05.2014























///////////////////////////////////////
