НГКБ.425232.010РЭ0 Редакция 421rk2-v4_2
«Астра-421» исполнение РК
Извещатель пожарный дымовой оптико-электронный радиоканальный ИП212-14
Руководство по эксплуатации
Перечень сокращений : извещатель
– извещатель пожарный дымовой оптико- электронный радиоканальный ИП212-14 «Астра-421» испол- Инструкция – Инструкция пользователя на РР или Инструкция настройки «Астра-812 Pro» с клавиатуры, размещены на сайте www.teko.biz ЛП –
пульт лазерный «Астра-942»; МРР – модуль радиорасширителя, встроенный в «Астра- 812 Pro»; ПКМ Астра Pro – программный комплекс мониторинга «Астра Pro» ( ; ППКОП
– прибор приемно-контрольный охранно-пожарный «Астра-812 Pro» или «Астра-8945 Pro» с подключенным РР РР
– радиорасширитель «Астра-РИ-М РР»; ретранслятор –
РР, установленный в режим ретранслятора; система Астра-РИ-М
– система беспроводной охранно- пожарной сигнализации «Астра-РИ-М»; ЭП
– элемент(ы) питания, типоразмер CR123A.
1 Назначение
1.1 Извещатель предназначен для обнаружения возгораний, ППКОП
сис- темы Астра-РИ-М или РР
в автономном режиме*. 1.2 Извещатель предназначен для работы в системе Астра-РИ-М по «новому» радиока- 1.3 Извещатель поддерживает двусторонний радиообмен. 1.4 Извещатель обеспечивает измерение и передачу по радиоканалу следующих параметров: - остаточную емкость ЭП (с отображением в журнале событий при достижении значений 30, 20, 10 %); температуру окружающей среды (в диапазоне от - 30 до 50 °С); - запыленность/задымленность дымовой камеры (в про- центах). 1.5 Электропитание извещателя осуществляется от одно- го или двух ЭП (основного и резервного), напряжением 3 В
2 Принцип работы
Принцип действия извещателя основан на регистрации фотоприемником инфракрасного (далее ИК) излучения, схема извещателя в соответствии с заданным алгоритмом « Пожар » при достижении порога концентрации дыма.
3 Технические характеристики
Чувствительность извещателей, дБ/м ............ от 0,05 до 0,20 Инерционность срабатывания, с, не более ......................... 10 Площадь, контролируемая извещателем, м 2 , не более ................................................. 110 Высота установки, м, не более ............................................. 10
Технические параметры радиоканала Рабочие частоты**, МГц: литера «1» .................................................................... 433,42 - литера «3» .................................................................... 434,42 Мощность излучения, мВт, не более .................................... 10 Общие технические параметры Ток потребления, мА, не более: при выключенном передатчике ....................................... 0,01 - при включенном передатчике ............................................. 60 Напряжение питания, В ........................................ от 2,1 до 3,0 Порог начала индикации для замены ЭП, В ................... 2,4 -0,1
Нижний порог напряжения питания (порог программного отключения при сохранении индикации о разряде ЭП), В ............................................. 2,1 -01
Время восстановления в дежурный режим, с, не более ....... 120 Габаритные размеры извещателя, мм, не более: диаметр .............................................................................. 106 - высота .................................................................................. 60 Масса извещателя (с ЭП), кг, не более ............................. 0,16 Срок службы основного ЭП, лет ........................................... до 3 Срок службы комплекта основного и резервного ЭП, лет ................................................................ до 5
Условия эксплуатации Диапазон температур, ° С ................... от минус 30 до плюс 55 Относительная влажность воздуха, % ........ до 93 при + 40 ° С без конденсации влаги ___________________ * ППКОП с ПО версии 5_0 и выше, РР с ПО версии 4_0 и выше Частотная литера устанавливается при регистрации автома- тически, в соответствии с частотной литерой ППКОП или РР. ***

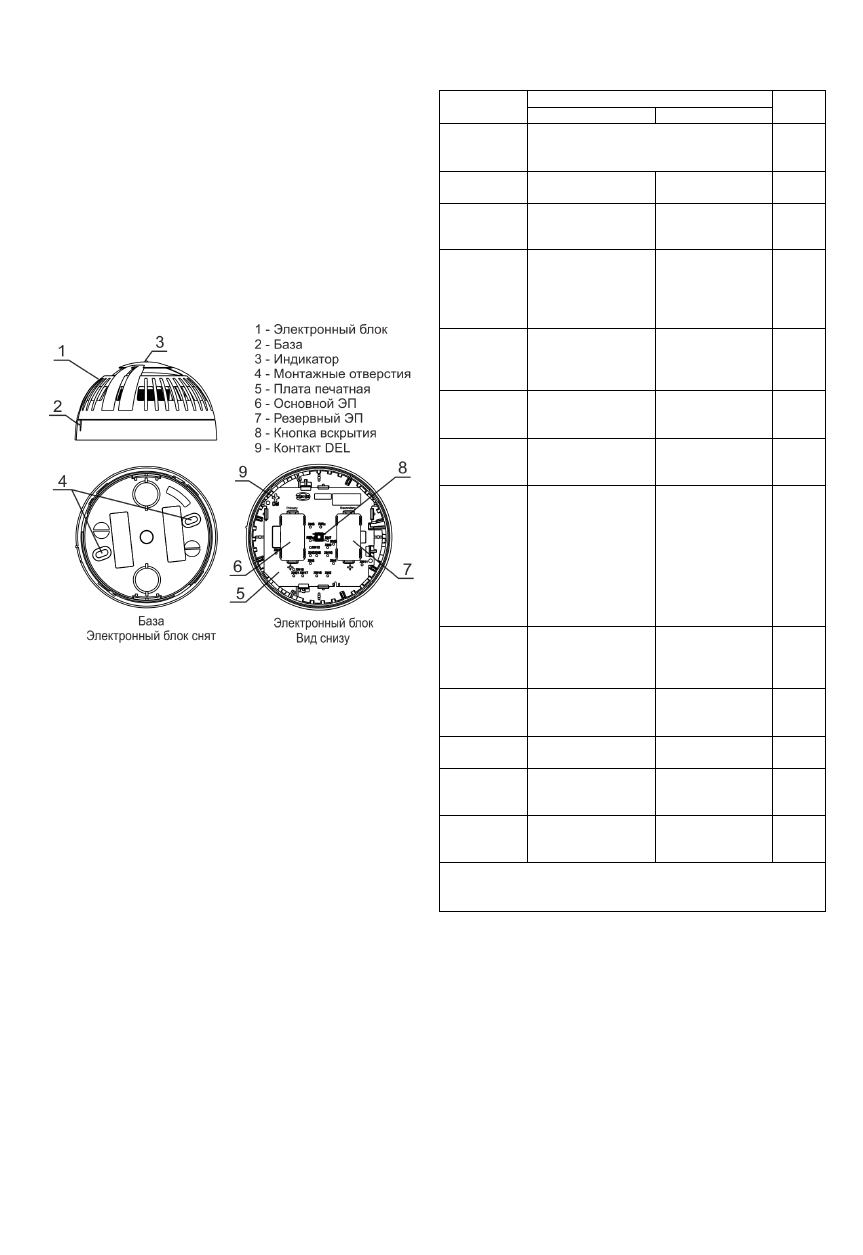

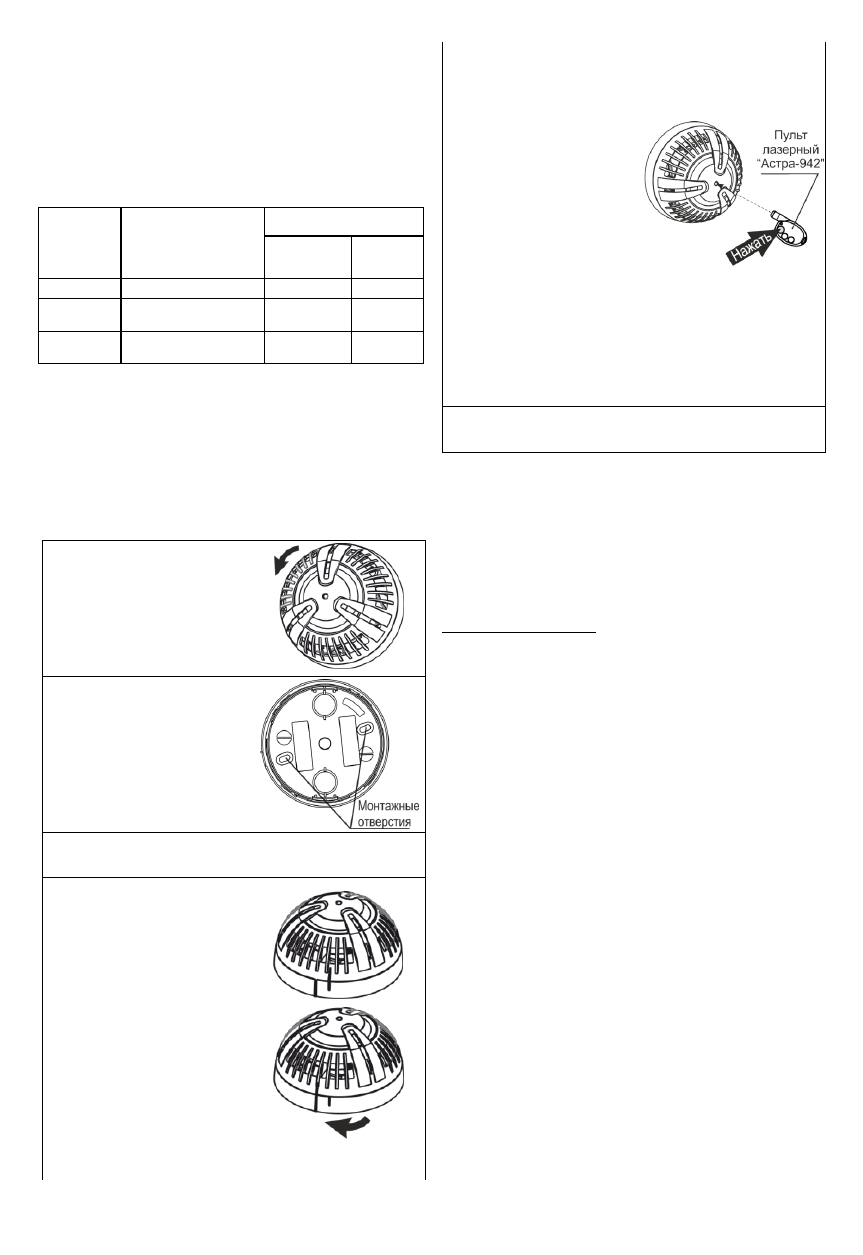

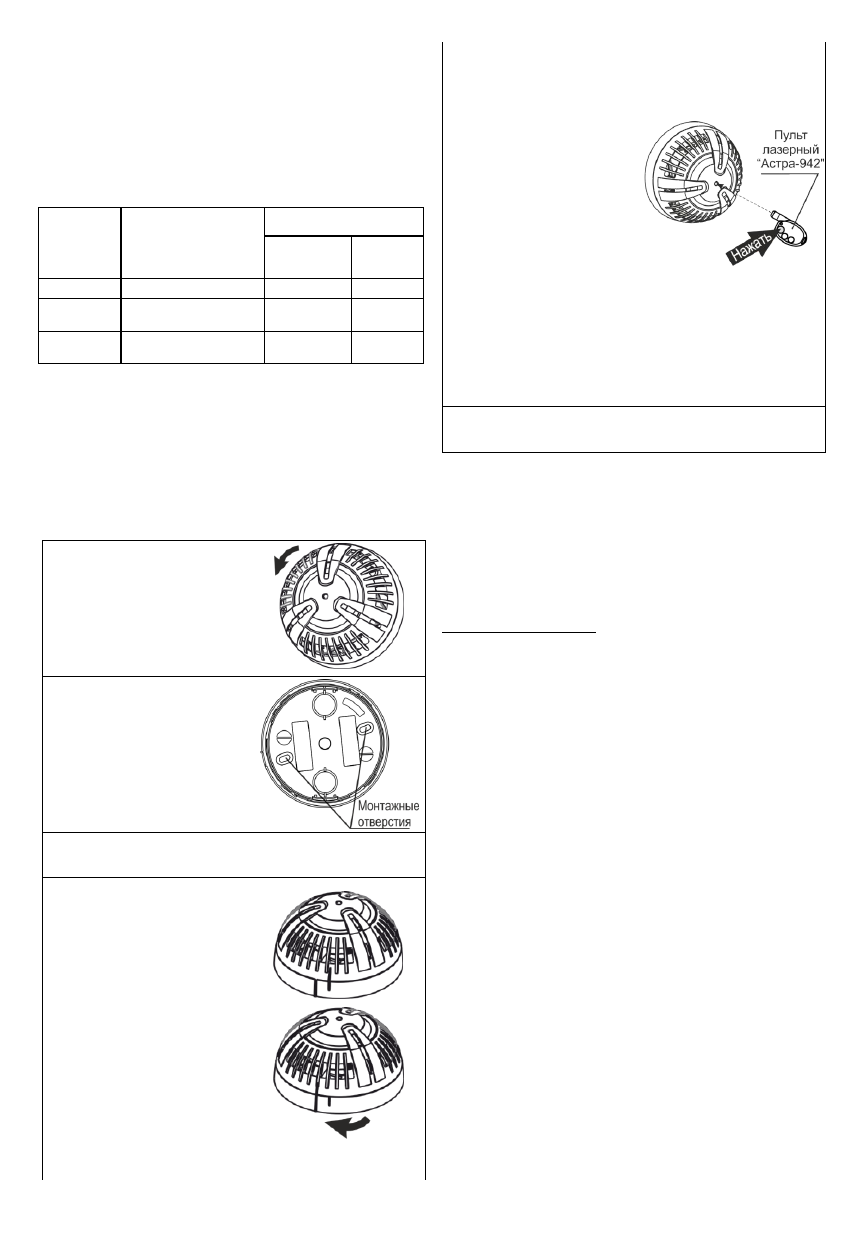

На прямой видимости. Радиус действия зависит от конст- руктивных особенностей помещения, места установки, помехо- Рисунок 1 |
