ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮНИЗКОПРОФИЛЬНОГО ДЫМОВОГО ОПТИКО-ЭЛЕКТРОННОГО ПОЖАРНОГО ИЗВЕЩАТЕЛЯ ИП212-58M “ЕСО1003M”
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ НИЗКОПРОФИЛЬНОГО ДЫМОВОГО ОПТИКО-
ЭЛЕКТРОННОГО ПОЖАРНОГО ИЗВЕЩАТЕЛЯ ИП212-58M
“ЕСО1003M”
ОБЩЕЕ ОПИСАНИЕ
Оптико-электронные извещатели ИП212-58M предназначены для обнаружения возгораний в помещениях различных зданий и
сооружений по увеличению оптической плотности среды при её задымлённости. В извещателе ИП212-58M использована эффективная
конструкция дымозахода и горизонтально вентилируемая дымовая камера, обеспечивающие уменьшение влияния запыленности и реализован
алгоритм компенсации запыления дымовой камеры. Светодиод красного цвета со световодом обеспечивает широкую диаграмму
направленности излучения и высокую яркость свечения в режиме «Пожар» и мигания в дежурном режиме при любом рабочем напряжении
питания. В случае неисправности (неисправность оптического канала или достижение предела компенсации запыления) светодиод не
мигает. Предусмотрена возможность подключения светодиодного выносного устройства индикации (ВУИ). Допускается подключение
одного ВУИ к нескольким извещателям ИП212-58M. Извещатель имеет функцию запоминания активизированного состояния, сброс режима
“Пожар” производится отключением питания извещателя на 1,5 секунды минимум.
Проверка работоспособности извещателя проводится дистанционно (до 6 метров) при поступлении кодированного сигнала с
лазерного тестера ЛТ на светодиод извещателя. Извещатели ИП212-58M устанавливаются в базы Е1000R (с резистором) или Е1000B (без
резистора). Извещатели ИП212-58 могут применяться в системах пожарной сигнализации и пожаротушения и совместимы с большинством
приемно-контрольных приборов (ПКП), включая ПКП со знакопеременным напряжением в шлейфе. Устройства согласования М412NL,
M412RL, M424RL и релейные базы Е412NL, Е412RL компании System Sensor обеспечивают подключение извещателей к ПКП охранно-
пожарной сигнализации по 4-х проводной схеме. Все базы имеют специальную функцию, которая, будучи активизированной, предотвращает
возможность снятия извещателя без использования специального инструмента и обеспечивает надежное крепление в условиях транспортной
тряски при их установке на подвижных объектах. Схемо-технические и конструктивные решения, в том числе защитная сетка, экранировка
фотодиода и электронной схемы, обеспечивают высокоэффективную защиту от электромагнитных помех (в том числе от сигналов сотовой
связи), от насекомых и от пыли.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Чувствительность извещателя (типовая)
0,12 дБ/м
Инерционность срабатывания извещателя, не более
10 сек
Допустимый уровень воздействия фоновой освещенности
12000 лк
Допустимая скорость воздушного потока, не более
20 м/сек
Помехоустойчивость (по ГОСТ Р 53325-2012):
к наносекундным импульсам напряжения
2 степень жесткости
к электростатическому разряду
2 степень жесткости
к электромагнитному полю
3 степень жесткости
Рабочее напряжение
от 8 до 30 В
Номинальный ток в дежурном режиме , не более
70 мкА
Допустимый ток в режиме “Пожар”(ограничивается током
короткого замыкания шлейфа или резистором в базе), не более
50 мА
Высота с базой Е1000B (E1000R)
42 мм
Диаметр извещателя и базы
102 мм
Вес извещателя без базы
75 г
Диапазон рабочих температур
от - 300С до + 700С
Допустимая относительная влажность, не более
до 95% (без конденсации)
Степень защиты оболочкой извещателя,
IP40
при использовании монтажного комплекта WB-1
IP43
РЕКОМЕНДАЦИИ ПО МОНТАЖУ
В базе Е1000R установлен резистор, который обеспечивает ограничение тока извещателя ИП212-58М в режиме
“Пожар” (рис. 1).
Сигнал "Пожар" выдается подключением к шлейфу стабилизатора напряжения на 7,5 В.При использовании базы Е1000В извещатель ИП212-
58M включается без токоограничивающего резистора (рис. 1), т.е. ток короткого замыкания шлейфа ПКП не должен превышать 50 мА
(типовое значение тока короткого замыкания пожарного шлейфа 20 мА). Сопротивление резистора должно быть уточнено при использовании
конкретного типа ПКП.
Установка извещателей и монтаж шлейфов должны проводиться в соответствии с требованиями действующих нормативных
документов (ГОСТ, СП, СНиП и т.д.).
Конструкция извещателя допускает его установку на плоскость под любым углом от горизонтального положения (на потолок,
крышкой вниз) до вертикального (на стену). Монтажный комплект WB-1 обеспечивает повышение степени защиты оболочкой только при
установке извещателя на горизонтальную плоскость.
УСТАНОВКА ИЗВЕЩАТЕЛЕЙ
ВНИМАНИЕ! Перед установкой извещателей снимите напряжение питания с баз.
1. Закрепите базы (Е1000R или Е1000В) в местах установки извещателей, подключите их к шлейфам, прозвоните их, предварительно
замкнув пружинным контактом контакты 1 и 2 баз (их размыкание происходит автоматически при установке извещателей в базы).
2. Поместите извещатель в базу и с легким усилием поворачивайте его по часовой стрелке, пока его основание не войдет по направляющим
в базу. Продолжайте поворачивать извещатель по часовой стрелке, чтобы зафиксировать его.
3. После того, как все извещатели будут установлены, подайте питание от ПКП и снимите пылезащитные крышки.
4. Произведите проверку извещателей в соответствии с разделом «ТЕСТИРОВАНИЕ».
ПРЕДУПРЕЖДЕНИЕ: в целях предохранения в процессе доставки и при первой установке на извещатели надеты пылезащитные крышки. Данные
крышки не обеспечивают полную защиту от загрязнения, поэтому перед началом строительных, ремонтных или иных видов работ, способствующих
появлению большого количества пыли или аэрозоли в помещении, извещатели необходимо снять.
Выносное устройство индикации
(в комплект поставки не входит)
В качестве дополнительного устройства может использоваться выносное устройство индикации, например, RA100Z. В режиме «Пожар»
извещатель обеспечивает ток выносного устройства индикации 4,5 мА независимо от напряжения питания.
D700-06-101
№ конт. Ц е п ь базы
1
“-” вход,
“-” ВОС
крышка
2
“-” выход
извещателя
3
“+” ВОС
4
“+” вход, “+” выход
5
“+” вход, “+” выход при
использовании ПКП с током
шлейфа менее 50 мА

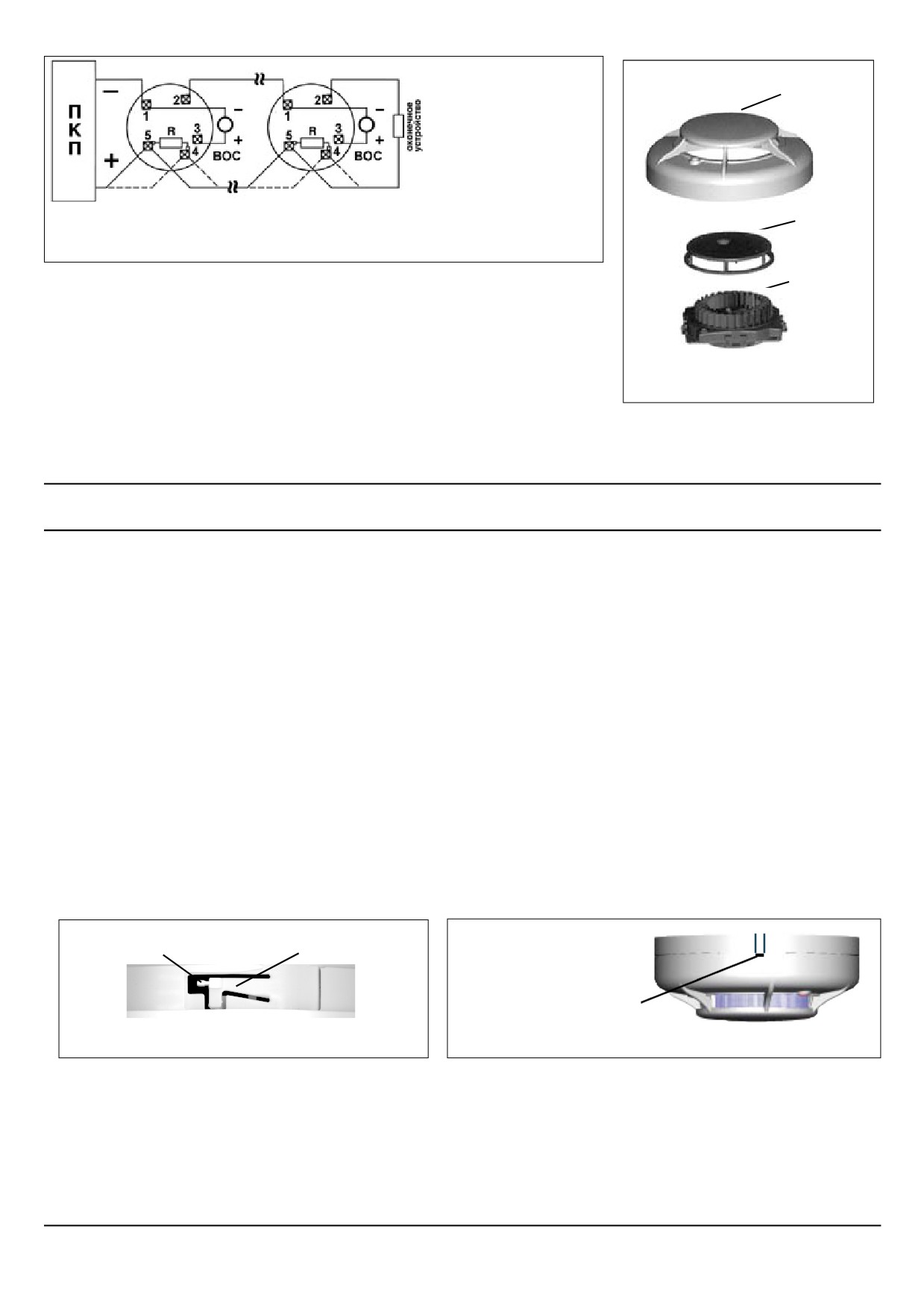

Рис.1. Схема подключения извещателей ИП212-58 с базами Е1000R, Е1000В к
экран
ПКП. Подключение с резистором показано пунктиром. В базе Е1000B резистор и
извещателя
4-й контакт не установлен.
ТЕСТИРОВАНИЕ
оптическая
камера
Тестирование извещателей должно производиться непосредственно после установки,
а также при проведении технического обслуживания. Перед проведением испытаний уведомите
соответствующие службы о том, что будет производиться техническое обслуживание системы
пожарных извещателей, и в связи с этим данная система должна быть временно отключена. Во
избежание нежелательного срабатывания отключите участок или систему, подлежащие
Рис. 2. Извещатель ИП212-58
техобслуживанию. Включение извещателей в режим «Пожар» производится дистанционно (с
со снятой крышкой
расстояния до 6 метров) подачей сигнала с лазерного тестера ЛТ (в комплект поставки не
входит), обеспечивающего передачу кодированного сигнала на светодиод и последующего
перехода извещателя в режим «Пожар». Возвратите извещатель в дежурный режим при помощи
ПКП или путем кратковременного отключения питания. Для тестирования извещателей также
рекомендуется использовать устройства фирмы “No Climb Products Ltd” с аэрозольными
имитаторами дыма “Solo 330 Smoke Dispenser” и “Trutest” или аналогичные.
ПРЕДУПРЕЖДЕНИЕ
Тестер ЛТ содержит источник лазерного излучения II класса, не направляйте луч лазера на лицо или глаза человека.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для предотвращения ложных срабатываний проводите техническое обслуживание извещателей не реже одного раза в 6 месяцев,
если иное не указано в спецификации к проекту пожарной сигнализации. Перед проведением технического обслуживания уведомите
соответствующие службы о том, что система будет временно отключена. Во избежание ложного срабатывания отключите напряжение
питания извещателей.
1. Извлеките из базы извещатель, подлежащий техническому обслуживанию. Если защита от несанкционированного снятия активирована,
следуйте указаниям раздела «Активизация функции защиты от несанкционированного извлечения извещателя».
2. Снимите крышку извещателя (рис. 2), для чего при помощи отвертки с плоским шлицем осторожно ослабьте каждую из четырех защелок,
которые удерживают плату извещателя внутри крышки.
3. Осторожно очистите пылесосом или струей сжатого воздуха наружную поверхность экрана, не снимая его, и внутреннюю поверхность
крышки.
4. Снимите экран извещателя.
5. При помощи пылесоса и мягкой чистой кисточки или струи чистого сжатого воздуха удалите пыль и грязь из дымовой камеры и с
внутренней части экрана.
6. Установите экран извещателя на оптическую камеру, совместив треугольные значки на экране и корпусе, а два выступа на верхней
поверхности дымовой камеры должны войти до упора в соответствующие гнезда экрана извещателя.
7. Установите извещатель в крышку, совместив треугольные значки на плате и на крышке. Нажмите на плату и проконтролируйте
срабатывание каждой из четырех защелок.
8. После того, как собранные извещатели будут установлены в базы, восстановите подачу питания в систему и произведите испытание извещателей
в соответствии с разделом «ТЕСТИРОВАНИЕ» данного руководства.
Активизация функции защиты от несанкционированного извлечения извещателя
При необходимости защиты извещателя от несанкционированного извлечения или для обеспечения надежного крепления при
наличии вибраций перед установкой базы произведите операции в соответствии с указаниями на рис. 3. Для снятия извещателя серии
ЕСО1000 после активизации функции защиты используйте отвертку с плоским узким жалом как показано на рис. 4.
Отломите язычок на
Пластиковый
пластиковом рычаге
рычаг базы
Отверткой с плоским жалом
отожмите пластиковый
рычаг к центру базы через
прямоугольное отверстие
между базой и извещателем
Рис. 3. Активизация функции защиты от
несанкционированного извлечения извещателя
Рис. 4. Извлечение извещателя из базы
ГАРАНТИИ
Фирма System Sensor гарантирует работоспособность устройства в течение 3-х лет со дня изготовления, при соблюдении указанных в
настоящем документе условий эксплуатации, при регулярном техническом обслуживании, при защите от механических ударов и
повреждений. Если дефекты обнаружились, обратитесь в компанию Систем Сенсор Фаир Детекторс, или к дистрибьютору компании
Систем Сенсор Фаир Детекторс, у которого было приобретено устройство. Компания не гарантирует работоспособность устройства,
если условия эксплуатации отличаются от указанных в разделе ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. Компания не обязана ремонтировать
или заменять устройства, которые стали неисправными вследствие механического повреждения, использования не по назначению, или
не в соответствии с требованиями предыдущих разделов настоящего документа, модификаций или изменений, имеющих место после
изготовления. Компания несет ответственность только за те неисправности, которые были допущены по вине самой компании.
Дата выпуска извещателя приведена на его обратной стороне в правом нижнем углу шильдика: первые две цифры обозначают год
выпуска, а вторые две цифры - номер недели в году.
Российская Федерация, 111033, Москва, ул. Волочаевская д.40, стр.2
Систем Сенсор Фаир Детекторс, тел. (495) 937-79-82, факс (495) 937-79-83
I56-1724-123
