ИЗВЕЩАТЕЛЬ пожарный тепловой взрывозащищенный ИП103-2/1. Руководство по эксплуатации 4371–001–43082497–98–01 РЭ, 2018 год

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

623700, Россия, Свердловская область,

Извещатель пожарный тепловой взрывозащищенный ИП103-2/1

(в дальнейшем

г. Березовский, ул. Ленина, 12 (вход со двора)

извещатель) применяется в системах пожарной сигнализации и предназначен для выдачи

Тел/факс: +7 (343) 351-05-07 (многоканальный)

электрического сигнала при повышении температуры окружающей среды выше заданного

e-mail: market@eridan-zao.ru; http://www.eridan-zao.ru

значения, путем размыкания цепи шлейфа пожарной сигнализации

(имеет одну пару

нормально замкнутых контактов).

Извещатель может эксплуатироваться в различных климатических зонах в диапазоне

ОКПД2: 26.30.50.121

температур согласно п.2.6 настоящего РЭ в атмосфере типа II или III по ГОСТ 15150-69.

Степень защиты извещателя от воздействия пыли и воды IР67 по ГОСТ 14254-96.

Извещатель соответствует требованиям безопасности для взрывозащищенного

оборудования по ТР ТС 012/2011 и Техническому регламенту о требованиях пожарной

безопасности №123-ФЗ.

Извещатель имеет взрывозащищенное исполнение и выпускается в следующих

модификациях:

1) ИП103-2/1-ТР с видом взрывозащиты

“взрывонепроницаемая оболочка” и

маркировкой взрывозащиты 1ExdIICT5/T6 X по ГОСТ 30852.0-2002;

2) ИП103-2/1-ТР-ОЭ оборудован оконечным элементом и имеет вид взрывозащиты

“взрывонепроницаемая оболочка”, внутренняя искробезопасная цепь

[ia], маркировку

взрывозащиты 1Exd[ia]IICT5/T6 X по ГОСТ 30852.0-2002.

Знак “X” в маркировке взрывозащиты означает, что при эксплуатации изделия следует

защищать трубку чувствительного элемента от механических ударов.

Извещатель может быть установлен во взрывоопасных зонах помещений и наружных

ИЗВЕЩАТЕЛЬ

установок согласно классификации гл. 7.3 ПУЭ (шестое издание), ГОСТ 30852.13-2002 и

других директивных документов, регламентирующих применение электрооборудования во

пожарный тепловой взрывозащищенный

взрывоопасных зонах. Извещатель может применяться во взрывоопасных зонах класса 0 при

ИП103-2/1

условии подключения по искробезопасным цепям.

Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом

категории IIA, IIB и IIC.

Руководство по эксплуатации

Изготовление извещателей возможно только при наличии действующих сертификатов

4371-001-43082497-98-01 РЭ, 2018 г.

соответствия требованиям пожарной безопасности и взрывозащиты.

Извещатели, предназначенные для эксплуатации на морских судах с классом Российского

Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны

под его техническим наблюдением. Необходимость наблюдения РС оговаривается при заказе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Температурный класс настройки извещателя:

Согласно ГОСТ Р 53325-2012

Температура,

Температурный

Диапазон

устанавливаемая

класс оборудования

класс

температур, ⁰С

производителем, ⁰С

по ГОСТ 30852.0-2002

А3

64 - 76

Т6

69 - 85

Т6

84 - 100

Т5

Извещатели поставляются с фиксированным температурным порогом

срабатывания, который перенастройке не подлежит!

2.2. Диапазон питающих напряжений

8-28 В. Без использования ОЭ допускается

включать извещатель в шлейфы с напряжением питания 6-28 В.

2.3. Извещатель ИП103-2/1-ТР пассивный и ток не потребляет.

Ток потребления ИП103-2/1-ТР-ОЭ, не более: 50 мкА.

«ИП103-2/1» 4371-001-43082497-98-01 РЭ Изм. №17 от 26.04.2016

2.4. Предельный коммутируемый ток 0,1 А.

2.5. Полное сопротивление замкнутых контактов не более 1,0 Ом.

Оконечный элемент (приложение А, рисунок 2е) состоит из металлического корпуса (13)

2.6. Условия эксплуатации извещателя:

на одном торце которого размещен светодиод, загерметизированный компаундом, а другой

a) температура окружающего воздуха для соответствующих температурных классов

оборудован резьбой для соединения с кабельным вводом.

Т5 от -60⁰С до +100⁰С;

Вводное устройство извещателя выполнено для монтажа кабелем круглого сечения с

Т6 от -60⁰С до +85⁰С;

наружным диаметром 6-12 мм (по резиновому уплотнению - поясной изоляции). Для

b) относительная влажность воздуха 100% при температуре не более 25⁰С и давлении

уплотнения электрических проводов извещатель комплектуется набором уплотнительных

от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

колец и кабельными вводами (или заглушками) изготовителя. Присоединительная резьба для

c) извещатель устойчив к воздействию соляного (морского) тумана.

установки кабельных вводов М20х1,5.

2.7. Извещатель виброустойчив к воздействию синусоидальной вибрации с частотой

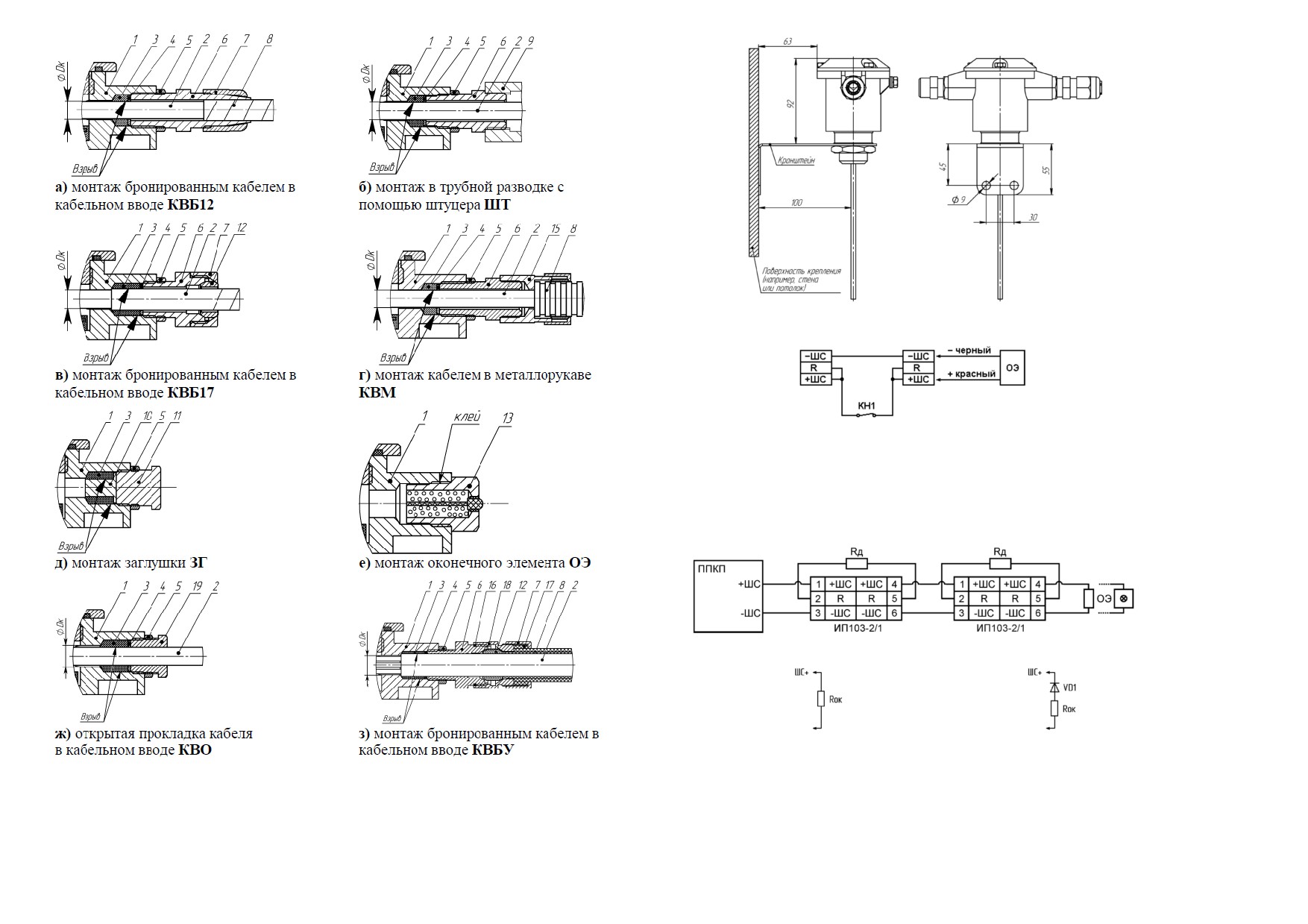

Схема электрического соединения приведена в приложении А на рисунке 4.

от 2 до 150 Гц.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

2.8. По способу защиты от поражения электрическим током извещатель соответствует

классу III по ГОСТ 12.2.007.0-75.

4.1. Общая комплектация извещателя

2.9. Габаритные размеры корпуса извещателя (без установленных кабельных вводов) не

Наименование

Кол.

Примечание

более 112х86х113 мм. Длина трубки чувствительного элемента 147±1 мм.

Извещатель

2.10. Масса извещателя не более 0,9 кг.

Кабельный ввод с набором уплотнительных колец

По заявке

2.11. Назначенный срок службы: 10 лет.

и монтажных шайб

2.12. Вводное устройство извещателя выполнено для монтажа кабелем круглого сечения

Заглушка (поз.10 рис.2)

наружным диаметром 6-12 мм (по резиновому уплотнению - поясной изоляции).

Клеммный ключ WAGO или монтажная отвертка

Извещатели комплектуются вводными устройствами по заявке потребителей или

Спец. ключ

устанавливаются заглушки.

Защитный колпачок

2.13. Выбор кабеля проводить в соответствии с СП 6.13130.2009, сечение жил не менее

Кронштейн ИП с крепежом

По заказу

0,75 мм², диаметр поясной изоляции 6-12 мм.

Руководство по эксплуатации

При эксплуатации извещателя при температуре окружающей среды выше

70⁰С

необходимо применять кабель, рассчитанный на работу при температуре выше 70⁰С.

Паспорт

2.14. Клеммы извещателя позволяют зажимать провода сечением 0,08-2,5 мм².

Паспорт на кабельные вводы

На групповую упаковку ИП

2.15. Расположение извещателя в пространстве - произвольное.

Сертификат соответствия ПБ

На партию

2.16. Размещать извещатели следует согласно требованиям СП 5.13130.2009 с учетом

Сертификат соответствия ТР ТС

На партию

исключения влияния на них тепловых воздействий, не связанных с пожаром.

Свидетельство РМРС

На партию при заказе

Площадь, контролируемая извещателем, соответствует СП 5.13130.2009 и зависит от

4.2. По согласованию с заказчиком комплектация извещателей может производиться

высоты защищаемого помещения:

различными кабельными вводами АО “Эридан”, а также заглушками ЗГ или оконечным

Высота защищаемого

Средняя площадь, контролируемая

элементом с индикацией ОЭ.

помещения, м

одним извещателем, м²

Условные обозначения при заказе:

до 3,5

до 25

ШТ - штуцер для трубной разводки с внешней резьбой;

КВБ - кабельный ввод для монтажа бронированным кабелем с любым типом брони с

свыше 3,5 до 6,0

до 20

одинарным уплотнением по поясной изоляции кабеля;

свыше 6,0 до 9,0

до 15

КВБУ - кабельный ввод для монтажа бронированным кабелем с двойным уплотнением

ОПИСАНИЕ И ПРИНЦИП РАБОТЫ

кабеля по наружной и поясной изоляции с любым типом брони;

КВО - кабельный ввод для открытой прокладки кабеля;

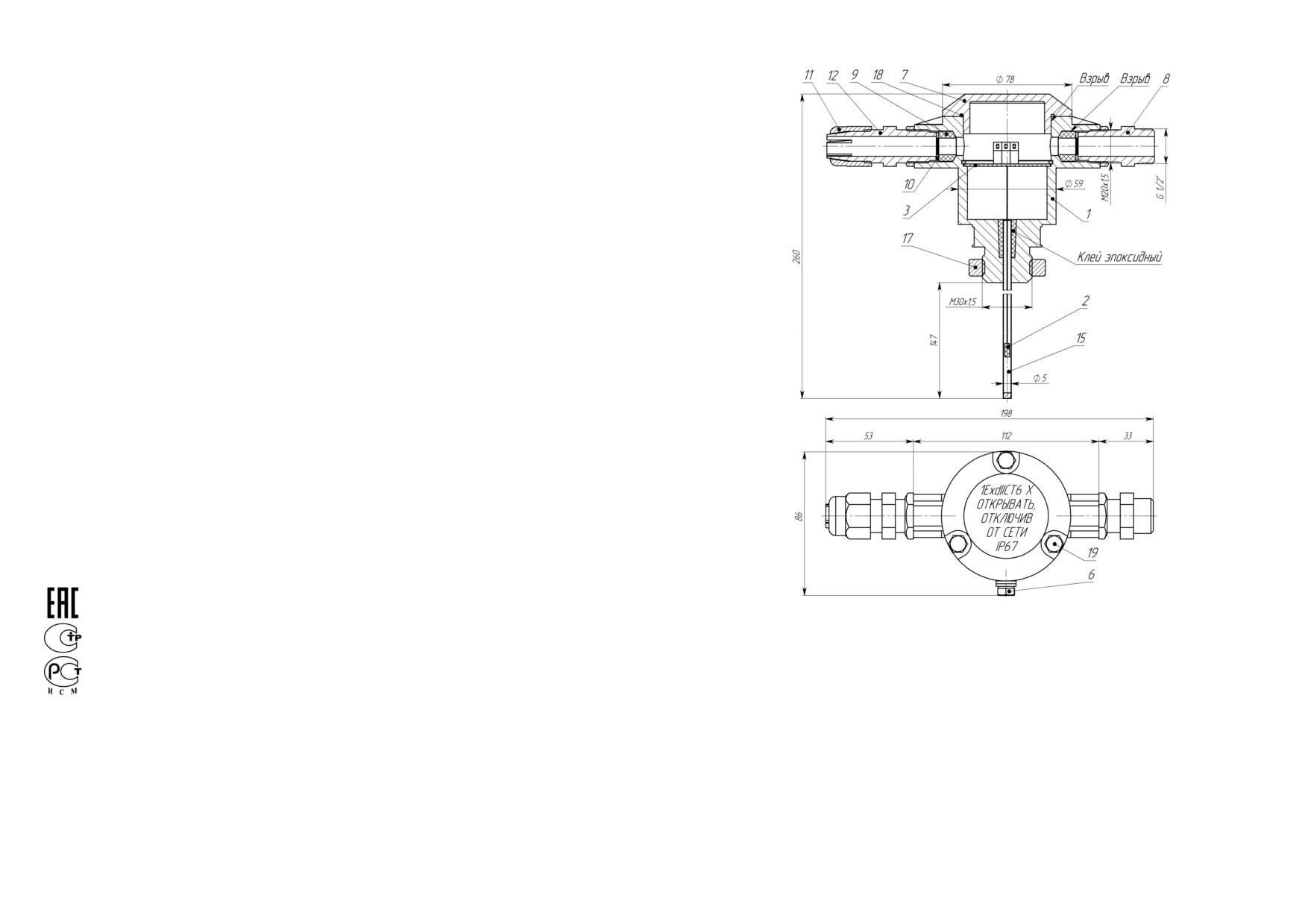

Извещатель содержит следующие узлы и детали

(рисунок

1 приложение А):

КВМ - кабельный ввод для монтажа кабелем в металлорукаве;

чувствительный элемент, состоящий из термореле (2) и нержавеющей трубки (15); плату

ЗГ - оконечная заглушка М20х1,5 мм.

клемм (3); корпус (1); крышку (7) с уплотнительным кольцом (18); сальниковые уплотнения

Более подробная информация о комплектации извещателя вводными устройствами

(9); шайбы (10); штуцеры (8 или 12) и гайку (17). На корпусе извещателя расположен

приведена в паспорте КВ-00.000 ПС «Кабельные вводы».

внешний болт заземления (6).

Принцип действия извещателя основан на работе чувствительного элемента - термореле.

4.3. Пример записи извещателя при заказе:

Температура срабатывания извещателя перенастройке не подлежит!

“Извещатель пожарный тепловой взрывозащищенный ИП103-2/1-ТР, класс С,

Извещатель имеет одну пару нормально замкнутых контактов и при повышении

комплектация 2хКВМ15, ТУ 4371-001-43082497-98, 5 шт.”

температуры окружающей среды выше заданного значения размыкает цепь шлейфа пожарной

“Извещатель пожарный тепловой взрывозащищенный ИП103-2/1-ТР-ОЭ, класс В,

сигнализации.

комплектация 1хКВБ12, ТУ 4371-001-43082497-98, 1 шт.”

На боковой поверхности корпуса имеется два кабельных ввода. Через один кабельный

ввод извещатель соединен с оконечным элементом ОЭ (только для варианта исполнения

ИП103-2/1-ТР-ОЭ), через другой с внешними устройствами.

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ

- разделе “Устройство и принципы работы” ПУЭ (шестое издание, глава 7.3);

“Правилах технической эксплуатации электроустановок потребителей” (ПТЭЭП), в

5.1. Взрывозащищенность извещателя обеспечивается видом

“взрывонепроницаемая

том числе главе 3.4 “Электроустановки во взрывоопасных зонах”;

оболочка” и искробезопасная цепь [iа] (для модификации ИП103-2/1-ТР-ОЭ). На рисунке 1

“Правилах техники безопасности при эксплуатации электроустановок потребителей”

приложения А символом “взрыв” обозначены все взрывонепроницаемые соединения и места

(ПТБ);

прилегания взрывозащитных уплотнений к деталям оболочки, а также другие соединения и

- других директивных документах, действующих в отрасли промышленности, где будут

размеры, которые обеспечивают взрывонепроницаемость и взрывоустойчивость извещателя, и

применяться извещатели.

которые должны соблюдаться при эксплуатации и ремонте изделия.

6.2. Подвод электропитания к извещателю производить в строгом соответствии с

5.2. В соответствии с требованиями ГОСТ 30852.1-2002 токоведущие и искрящие части

действующей “Инструкцией по монтажу электрооборудования силовых и осветительных

заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и

сетей взрывоопасных зон” ВСН 332-74 и настоящим руководством. Схема электрического

совместно со средствами защиты исключает передачу взрыва в окружающую взрывоопасную

соединения контактной группы должна соответствовать рисунку 4 приложения А.

среду.

6.3. Перед включением извещателя в шлейф необходимо произвести его внешний

5.3. Все искрозащитные элементы искробезопасной цепи залиты компаундом в

осмотр. Необходимо обратить внимание на целостность оболочки и наличие:

соответствии с требованиями ГОСТ 30852.10-2002.

a) во всех крепежных элементах, крепящих детали с взрывозащищенными

5.4. Крышка взрывонепроницаемой оболочки крепится к корпусу болтами

(19) с

поверхностями, средств, предохраняющих от самоотвинчивания (пружинных шайб);

шестигранными головками, утопленными в потаи крышки.

b) средств уплотнения (кабельные вводы, крышка);

5.5. Все болты и части, крепящие детали с взрывозащищенными поверхностями, а также

c) маркировки взрывозащиты и предупредительной надписи “Открывать, отключив от

токоведущие зажимы предохранены от самоотвинчивания пружинными шайбами и

сети”.

крепежными элементами.

6.4. На взрывозащищенных поверхностях узлов и деталей, подвергаемых разборке, не

5.6. Кабельные вводы обеспечивают прочное и постоянное уплотнение кабеля. Элементы

допускается наличие раковин, царапин, механических повреждений и коррозии.

уплотнения соответствуют требованиям взрывозащиты по ГОСТ 30852.1-2002.

6.5. Выполнять уплотнение кабеля в гнезде вводного устройства самым тщательным

Извещатель пожарный должен применяться с кабельными вводами завода-изготовителя

образом, так как от этого зависит взрывозащищенность вводного устройства.

или другими сертифицированными кабельными вводами, которые обеспечивают вид

6.6. Возобновить на взрывозащищенных поверхностях крышки и корпуса

взрывозащиты “взрывонепроницаемая оболочка”, уровень взрывозащиты 1, подгруппу IIС и

антикоррозийную смазку ЦИАТИМ-221 ГОСТ 9433-80.

степень защиты оболочки не ниже IP67. Кабельные вводы должны иметь рабочий

6.7. При использовании в извещателе только одного вводного устройства, необходимо

температурный диапазон, соответствующий условиям эксплуатации извещателя.

надежно заглушить второе вводное устройство с помощью заглушки, поставляемой с

При эксплуатации извещателя при температуре окружающей среды выше

70⁰С

извещателем (рисунок 2д, приложение А).

необходимо применять кабель, рассчитанный на работу при температуре выше 70⁰С.

Извещатель ИП103-2/1-ТР-ОЭ оборудован оконечным устройством, установленным в

5.7. Клеммник опорных зажимов, к которым подсоединяются вводимые в оболочку жилы

извещатель на предприятии-изготовителе (рисунок 2е, приложение А). В случае повторного

кабеля, выполнен клеммами Wago.

монтажа ОЭ обеспечить герметичность его соединения во вводном устройстве извещателя.

5.8. Электрические зазоры, пути утечки и прочность электрической изоляции

соответствуют требованиям ГОСТ 30852.10-2002.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.9. Максимальная температура нагрева наружных поверхностей оболочки не превышает

7.1. Соблюдение правил техники безопасности является необходимым условием

значений, допустимых для электрооборудования соответствующего температурного класса

безопасной работы и эксплуатации извещателей.

(Т5, Т6) по ГОСТ 30852.0-2002.

7.2. К работам по монтажу, проверке, обслуживанию и эксплуатации извещателей

5.10. Рабочая температура применяемого компаунда соответствует требованиям

должны допускаться лица, прошедшие производственное обучение, аттестацию

ГОСТ 30852.0-2002, ГОСТ 30852.10-2002.

квалификационной комиссии, инструктаж по безопасному обслуживанию.

5.11. Взрывозащитные поверхности крышки, корпуса, панели, кабельного ввода

7.3. Все работы по обслуживанию извещателей, связанные со снятием крышки, должны

покрываются смазкой ЦИАТИМ-221 ГОСТ 9433-80.

производиться только при снятом напряжении.

5.12. Оболочка соответствует нормальной степени механической прочности по

7.4. Не отключенный от сети извещатель снимать категорически воспрещается.

ГОСТ 30852.0-2002.

7.5. Ответственность за технику безопасности возлагается на обслуживающий персонал.

5.13. На крышке извещателя имеется табличка с указанием маркировки взрывозащиты,

знака “Х” и надписи “Открывать, отключив от сети”.

ПОДГОТОВКА ИЗВЕЩАТЕЛЯ К РАБОТЕ

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ ПРИ МОНТАЖЕ

8.1. При установке извещателя на объект следует снять заглушки с уплотнений, снять

защитный колпачок с трубки чувствительного элемента.

6.1. Условия эксплуатации и установки извещателей должны соответствовать условиям,

8.2. Извещатель (рисунок 1, приложение А) крепится к трубопроводам посредством

изложенным в:

штуцеров (8) и на кронштейне за корпус (1) гайкой (17). Пример крепления показан на

- ГОСТ 30852.9-2002.

Электрооборудование взрывозащищенное. Часть

10.

рисунке 3. Монтаж извещателя можно проводить, вкручивая его резьбой М30х1,5 корпуса (1),

Классификация взрывоопасных зон;

например, в трубный патрубок.

- ГОСТ 30852.13-2002. Электрооборудование взрывозащищенное. Часть

14.

8.3. При подключении извещателя уплотнение кабеля осуществляется по оболочке

Электроустановки во взрывоопасных зонах (кроме подземных выработок);

(поясной изоляции) с помощью уплотнительных колец соответствующего диаметра из

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

комплекта поставки.

9.1. При эксплуатации извещателя должны поддерживаться его работоспособность и

8.4. При трубной разводке трубная муфта навинчивается на штуцер с резьбой диаметром

выполняться требования в соответствии с разделами “Обеспечение взрывозащищенности” и

G½" или G¾" (рисунок 2б приложение А).

“Обеспечение взрывозащищенности при монтаже”.

8.5. При прокладке бронированным кабелем диаметр брони не должен превышать 12 мм

9.2. В процессе эксплуатации извещатели должны подвергаться внешнему

или 17 мм (рисунки 2а, 2в приложение А).

систематическому осмотру и проверке температуры срабатывания, согласно п.9.5 ниже.

a) Кабельный ввод КВБ12 (рисунок 2а) состоит из штуцера (6) и гайки (7).

Периодические осмотры извещателей должны проводиться в сроки, которые

b) При монтаже бронированным кабелем или металлорукавом диаметр брони и

устанавливаются техническим регламентом в зависимости от производственных условий, но

металлорукава равен 12 мм.

не реже одного раза в год.

c) Снять наружную изоляцию кабеля на расстоянии 140 мм от начала разделки.

9.3. При внешнем осмотре проверить: целостность оболочки

(отсутствие вмятин,

d) Освободить кабель от брони на расстоянии 100 мм от начала разделки.

коррозии и других механических повреждений); наличие всех крепежных деталей и их

e) Снять внутреннюю изоляцию кабеля на расстоянии 70 мм от начала разделки.

элементов (гаек, болтов, винтов, шайб и др.); качество крепежных соединений; наличие

f) На кабельную разделку надеть гайку, а на бронированную часть кабеля - штуцер.

маркировки взрывозащиты; наличие предупредительной надписи “Открывать, отключив от

g) Ввод кабеля в извещатель производится через отверстие штуцера, затем на штуцер

сети”; состояние уплотнения вводимого кабеля

(при подергивании кабель не должен

закручивается гайка, чем и обеспечивается фиксация кабеля и заземление брони.

проворачиваться в узле уплотнений и выдергиваться).

8.6. При использовании кабельного ввода КВБ17 заземление брони осуществляется при

9.4. Категорически запрещается эксплуатация извещателя с поврежденными деталями и

помощи втулки (12) (рисунок 2в).

другими неисправностями.

8.7. Допускается обеспечивать защиту кабеля во взрывоопасной зоне металлорукавом (в

9.5. Проверку работоспособности извещателя во взрывоопасной зоне с имитацией

соответствии с требованиями п.9.1.1 и п.12.2.2.5 ГОСТ 30852.13-2002). Кабельный ввод

теплового фактора пожара возможно проводить с помощью прибора "Ex-ТЕСТ"

КВМ15 (КВМ20) предназначен для монтажа кабелем в металлорукаве с условным проходом

производства АО "Эридан". Технология проверки описана в паспорте на прибор

D=15 мм (20 мм). Пример монтажа металлорукава в кабельном вводе показан на рисунке 2г

“Ех-ТЕСТ”.

приложения А.

Проверку температуры срабатывания в лабораторных условиях производить опусканием

8.8. Вместо штуцера или кабельного ввода возможна установка заглушки. Монтаж

чувствительного элемента в ванну с маслом (водой, при настройке до 100⁰С), нагретым до

заглушки показан на рисунке 2д приложения А.

температуры на 10⁰С ниже заданной. Далее увеличивать температуру масла до температуры

8.9. Извещатель ИП103-2/1-ТР-ОЭ оборудован оконечным устройством

(13),

срабатывания со скоростью не более 1⁰С в минуту.

установленным в извещатель на предприятии-изготовителе

(рисунок

2е приложение А).

Момент срабатывания определяется по размыканию контактов.

Провода ОЭ подключаются к клеммам извещателя параллельно оконечному элементу пульта.

Температура срабатывания извещателя перенастройке не подлежит!

При подаче питания зеленый светодиод ОЭ загорается в мигающем режиме.

9.6. Открывать крышку извещателя и осматривать его можно только после отключения

8.10. Для присоединения извещателя к сети сигнализации открыть крышку (7). Схема

его от всех источников электропитания. При осмотре необходимо произвести смену смазки

подключения контактной группы приведена на рисунке 4 приложения А.

взрывозащищенных поверхностей смазкой ЦИАТИМ-221 ГОСТ 9433-80.

8.11. Вставить подготовленные кабели в соответствующие кабельные вводы

(концы

9.7. Эксплуатация и ремонт извещателей должны производиться в соответствии с

наружных оболочек кабелей должны выступать не менее чем на 5 мм из вводного устройства

требованиями гл.

3.4

“Электроустановки во взрывоопасных зонах” ПТЭЭП. Ремонт

внутри извещателя), затянуть штуцера кабельных вводов и законтрить их контргайками.

извещателей, связанный с восстановлением параметров взрывозащиты по узлам и деталям

8.12. Проверить качество зажима кабелей в кабельных вводах на выдёргивание.

должен производиться в соответствии с ГОСТ 30852.18-2002 только на предприятии-

8.13. Для подключения проводников в клеммы:

изготовителе.

a) снять изоляцию с концов освобождённых жил всех кабелей на длину 6-8 мм;

b) открыть вводное отверстие клеммы нажатием с помощью клеммного ключа WAGO из

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

комплекта поставки или часовой отвертки;

10.1. Изготовитель гарантирует соответствие извещателя требованиям технических

c) ввести проводник со снятой изоляцией во входное отверстие клеммы, зажать, сняв

условий и конструкторской документации при соблюдении потребителем условий

усилие с клеммного ключа или отвертки;

транспортирования, хранения, монтажа и эксплуатации.

d) самопроизвольное отсоединение, таким образом, становится невозможным.

10.2. Гарантийный срок изделия составляет 5 лет с момента передачи товара покупателю.

8.14. Проверить выполненный монтаж, обратив внимание на правильность

10.3. В случае устранения неисправностей извещателя (по рекламации) гарантийный срок

произведённых соединений, на наличие и правильность установки всех крепежных и

продлевается на время, в течение которого извещатель не использовали из-за обнаруженных

контрящих элементов.

неисправностей.

8.15. Каждый извещатель необходимо заземлить используя болт заземления (6). При

подключении заземления следует руководствоваться требованиями ПУЭ.

11. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

11.1. Претензии по качеству извещателя подлежат рассмотрению при предъявлении

извещателя, настоящего паспорта и акта о скрытых недостатках.

11.2. Претензии не подлежат удовлетворению в следующих случаях:

11.2.1. Истек гарантийный срок эксплуатации;

11.2.2. Дефект возник после передачи извещателя потребителю вследствие нарушения

ПРИЛОЖЕНИЕ А. ВНЕШНИЙ ВИД, МОНТАЖ, ПОДКЛЮЧЕНИЕ

потребителем правил использования, хранения или транспортировки, действий третьих лиц

или непреодолимой силы (в том числе высоковольтных разрядов и молний), несчастного

случая, включая (но не ограничиваясь этим) следующее:

- изделие подвергалось ремонту, не уполномоченными на то сервисными центрами или

дилерами;

- изделие подвергалось переделке или модернизации без согласования с АО “Эридан”;

- дефект стал результатом неправильной эксплуатации, установки и/или подключения

изделия, включая повреждения, вызванные подключением изделия к источникам питания, не

соответствующим стандартам параметров питающих сетей и других подобных внешних

факторов;

- дефект возник вследствие катастрофы техногенного и природного характера, войны,

локального вооруженного конфликта, эпидемии, забастовки, пожара и других стихийных

бедствий.

12. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

12.1. Условия транспортирования извещателей должны соответствовать условиям

хранения 2 по ГОСТ 15150-69 при температуре от минус 60⁰С до плюс 70⁰С.

12.2. Извещатель в упакованном виде должен храниться в помещении, соответствующем

условиям хранения 1 по ГОСТ 15150-69.

12.3. Извещатели в упаковке предприятия изготовителя можно транспортировать любым

видом закрытого транспорта (железнодорожные вагоны, закрытые автомашины, контейнеры,

герметизированные отсеки самолетов, трюмов и т.д.).

Во время погрузочно-разгрузочных работ и транспортирования коробки не должны

подвергаться резким ударам и воздействиям атмосферных осадков.

Способ укладки коробок на транспортирующее средство должен исключать их

перемещение.

13. СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ

623700, Россия, Свердловская область, г. Березовский, ул. Ленина, 12

Тел/факс: +7 (343) 351-05-07 (многоканальный)

e-mail: market@eridan-zao.ru; http://www.eridan-zao.ru

14. СВЕДЕНИЯ О СЕРТИФИКАЦИИ ИЗДЕЛИЯ

Сертификат соответствия техническому регламенту Таможенного союза

ТР ТС 012/2011 № ТС RU C-RU.ГБ06.В.00148, выдан органом по сертификации

1 - корпус; 2 - термореле; 3 - плата клемм; 6 - болт заземления М6; 7 - крышка; 8 - штуцер;

взрывозащищенных средств измерения ОС ВСИ "ВНИИФТРИ".

9 - кольцо уплотнительное кабельного ввода; 10 - шайба; 11 - гайка; 12 - штуцер; 15 - трубка;

Сертификат пожарной безопасности № C-RU.ЧС13.В.00442, выдан органом по

17 - гайка М30х1,5; 18 - кольцо уплотнительное; 19 - болты М6 (3 шт).

сертификации "ПОЖТЕСТ" ФГУ ВНИИПО МЧС России.

Система менеджмента качества предприятия соответствует требованиям

Рисунок 1. Внешний вид извещателя.

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Рисунок 3. Пример крепления извещателя с помощью кронштейна.

Рисунок 4. Схема электрического соединения контактной группы.

КН1 - внутреннее термореле извещателя (нормально замкнутые контакты);

Клеммы (-ШС) - клеммы черного цвета - шлейф сигнализации «-ШС»;

Клеммы (R) - клеммы серого цвета - резистор, устанавливаемый потребителем и

выбираемый в соответствии с применяемым ППКП;

Клеммы (+ШС) - клеммы красного цвета - шлейф сигнализации «+ШС»;

ОЭ - оконечный элемент извещателя ИП103-2/1-ТР-ОЭ.

Рисунок 5. Пример схемы подключения извещателя к пультам.

а) постоянное напряжение в шлейфе

б) знакопеременное напряжение в шлейфе

Рисунок 6. Оконечный элемент контроля шлейфа ППКП.

1 - стенка оболочки (максимальный диаметр для ввода кабеля Dк = 12 мм); 2 - изоляция

1. Элементы Rд, Rок, VD1 устанавливаются при монтаже и выбираются в соответствии с

кабеля; 3 - кольцо уплотнительное по поясной изоляции кабеля; 4 - шайба; 5 - контргайка;

применяемым ППКП (тип и номиналы указываются в паспорте на ППКП).

6 - штуцер; 7 - гайка; 8 - броня кабеля или металлорукав; 9 - трубная муфта (сгон, не

2. Оконечный элемент с индикацией ОЭ устанавливается на АО «Эридан» (для ИП103-

поставляется); 10 - заглушка; 11 - оконечная заглушка; 12 - втулка; 13 - оконечный элемент с

2/1-ТР-ОЭ). Установка элемента ОЭ с индикацией не исключает необходимости установки

индикацией ОЭ; 15 - муфта для монтажа металлорукавом; 16 - кольцо уплотнительное для

элементов VD1 и (или) Rок (зависит от вида напряжения в шлейфе).

ввода; 17 - кольцо уплотнительное по наружной оболочке кабеля; 18 - втулка кабельного

ввода; 19 - кабельный ввод для открытой прокладки.

Рисунок 2. Примеры монтажа.

///////////////////////////////////////
