Schaeffler Монтаж и обслуживание подшипников качения. Продукция, сервис (2016 год)

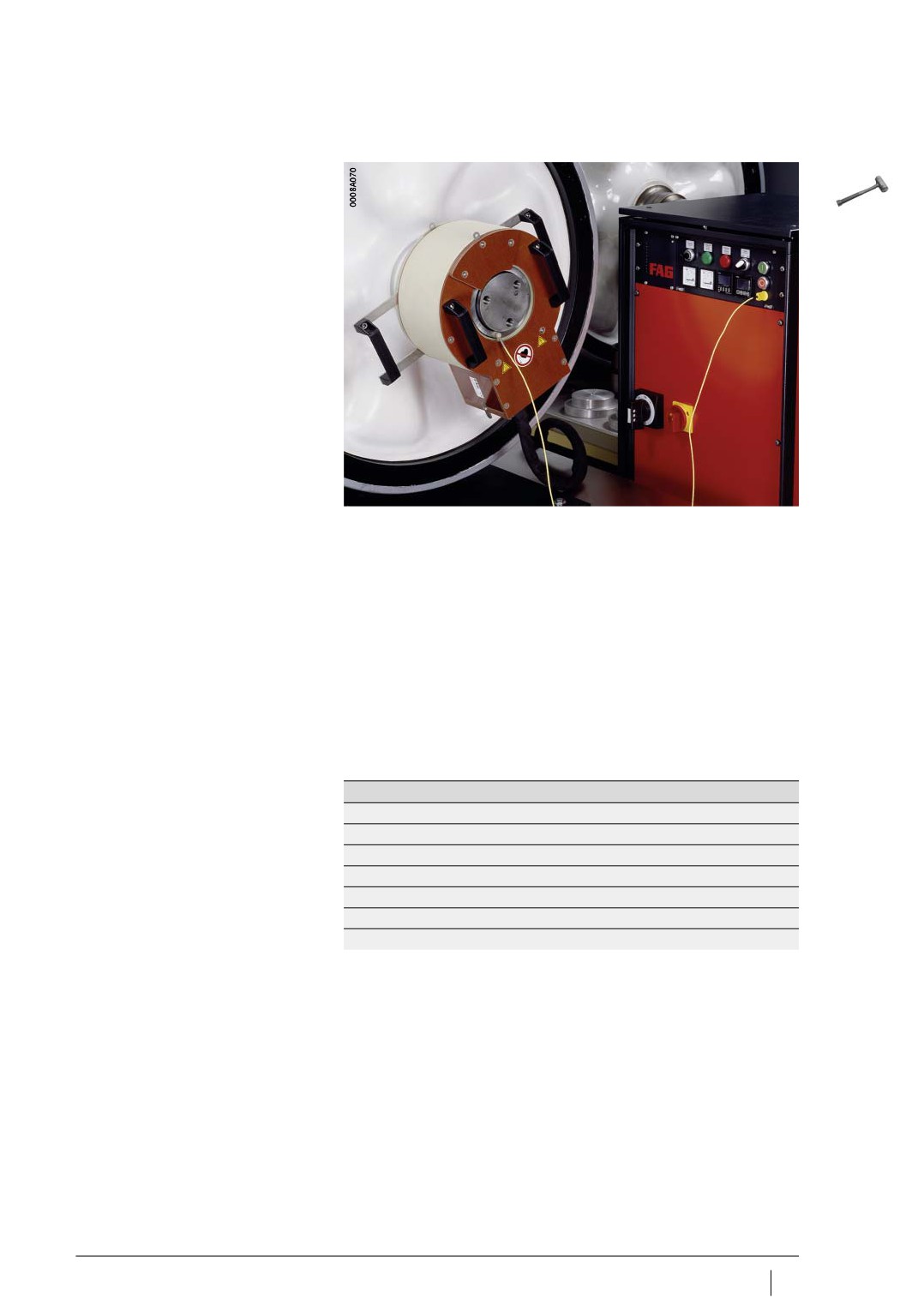

Pисунок 3

Жесткий индуктор для демонтажа

подшипников колесных пар

Применение

Примеры использования среднечастотных устройств:

■ нагрев подшипников при монтаже и демонтаже;

■ серийный демонтаж внутренних колец подшипников

и лабиринтных колец, например, буксовых подшипников

в рельсовом транспорте, рис. 2, стр. 64;

■ демонтаж внутренних колец подшипников тяговых двигателей

рельсового транспорта;

■ нагрев крупных узлов, например, подшипников или корпусов

подшипников в ветроэнергетических установках;

■ нагрев раскатных колец и муфт, например, на сталепрокатных

заводах;

■ ослабление горячих прессовых соединений.

Необходимые данные для запроса

В случае заказа

Размеры подшипника, по возможности с чертежами

Изображение сопряженной конструкции

Данные о посадке

Описание процесса монтажа и частота его проведения

Параметры электропитания

Окружающие условия

Ваш адрес

Дополнительная информация

■ Более подробную информацию см. в каталоге TPI 217

«Оборудование со среднечастотной технологией нагрева».

■ Для справок: info.ru@schaeffler.com, +7 (495) 737-76-60.

Schaeffler Technologies

IS 1

Измерение и контроль

Основные свойства

С помощью щупов и измерительных приборов можно про-

контролировать изготовление посадочных поверхностей для

подшипников и посадку подшипников во время их монтажа.

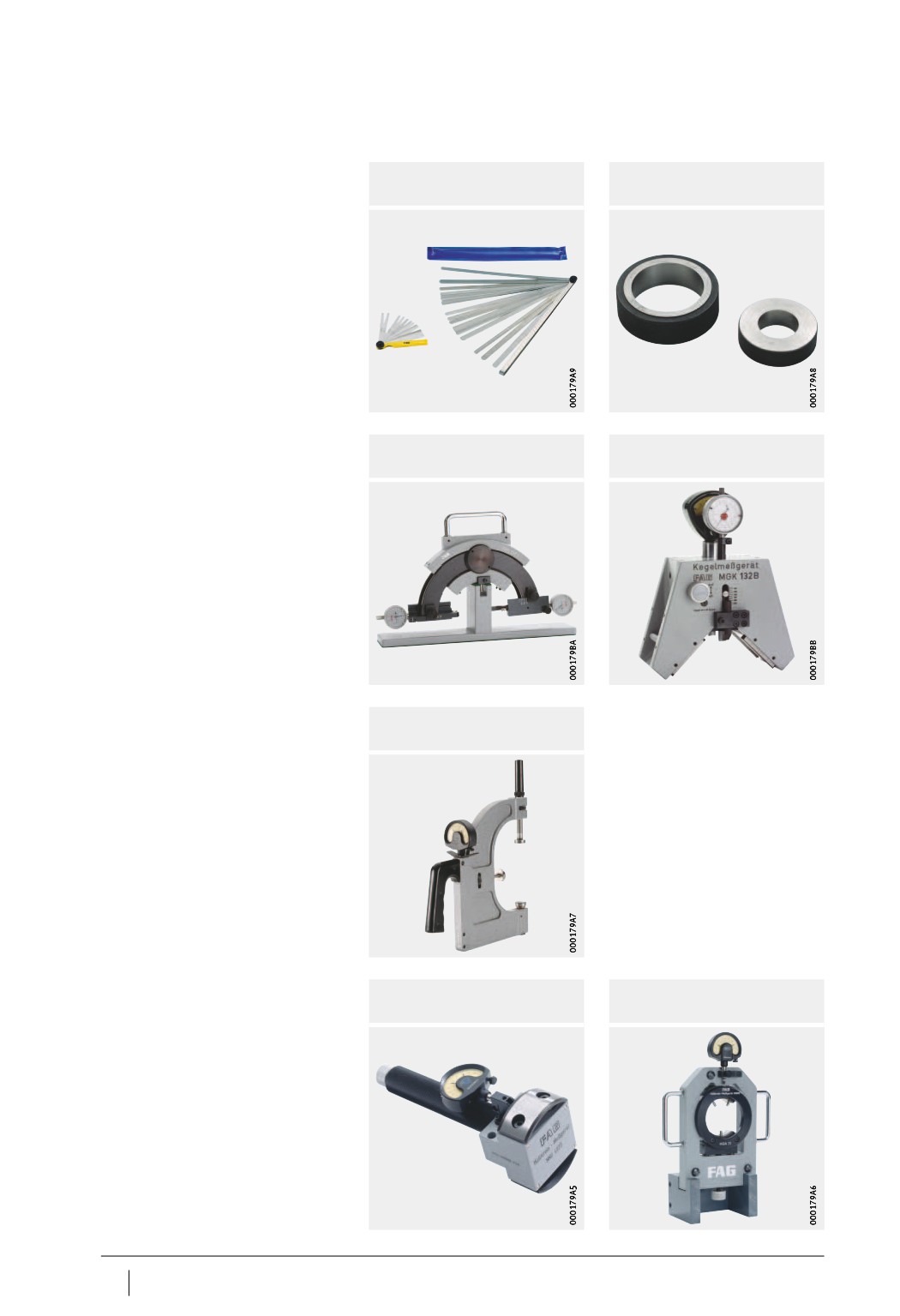

Щупы

Щупы FEELER-GAUGE, см. табл., служат для измерения величины

радиального зазора, в частности, при монтаже подшипника

на коническую поверхность вала и на закрепительную и стяжную

втулку.

Поставляемые щупы

Условное обозначение

Длина

Толщина щупа

щупа

мм

FEELER-GAUGE-100

100

0,03

0,08

0,14

0,04

0,09

0,16

0,05

0,1

0,18

0,06

0,12

0,2

0,07

FEELER-GAUGE-300

300

0,03

0,12

0,2

0,04

0,13

0,25

0,05

0,14

0,3

0,06

0,15

0,35

0,07

0,16

0,4

0,08

0,17

0,45

0,09

0,18

0,5

0,1

0,19

Конусные калибры-втулки

С помощью этих калибров и приборов в процессе изготовления

и приборы для измерения

проверяются конические посадочные поверхности для

подшипников. Это необходимо, чтобы посадочные поверхности

конусности

подшипника и вала точно соответствовали друг другу.

Помимо конусных калибров-втулок имеются измерительные

приборы для различных углов конуса.

Конусные калибры-втулки

Конусные калибры-втулки KLR являются простейшим средством

контроля посадочных поверхностей для подшипников малого

размера. Посредством пригонки по краске четко определяется,

насколько точно калибр и посадочная поверхность соответствуют

друг другу. Поверхность вала обрабатывается до тех пор, пока

калибр не будет контактировать по всей ширине. Внутренние

кольца подшипников не задействуются, поскольку в случае при-

гонки по краске возможно их повреждение.

Конусные калибры-втулки представлены в исполнениях для

диаметра конуса от 30 мм до 240 мм.

Пример заказа

Конусные калибры-втулки для подшипников с отверстием 100 мм

и длиной конуса 37 мм, например, двухрядных цилиндрических

роликоподшипников NN3020-AS-K

Обозначение для заказа

KLR-D100-L37

Schaeffler Technologies

IS 1

Измерение и контроль

Прибор измерения конусности

Прибор для измерения конусности MGK133 служит для

для конусов 1:12 и 1:30

измерения наружных конусов 1:12 и 1:30 с диаметром конуса

от 27 мм до 205 мм.

Погрешность повторяемости результатов измерений составляют

менее 1 мкм.

Измерительный прибор опирается на деталь посредством

четырех стальных закаленных шлифованных штифтов. С помо-

щью этих штифтов и упора устанавливается позиция прибора на

конусе. Упор может быть размещен на передней или задней

стороне.

В приборе имеются две подвижные измерительные скобы. Одна

из них определяет меньший диаметр конуса, а вторая - его

больший диаметр. Расстояние между измерительными скобами

задано. Отклонение диаметра конуса от заданной величины

в двух плоскостях измерения отображается индикатором.

Измерительный прибор настраивается по эталонному конусу

(поставка по запросу).

Обозначение для заказа

По запросу

Измерительный прибор

Прибор для измерения конусности MGK132 служит для

для угла конуса 0° - 6°

измерения наружных конусов с углом 0° - 6° и диаметром конуса

90 мм - 360 мм.

Погрешность повторяемости результатов измерений составляют

менее 1 мкм.

Измерительный прибор опирается на измеряемую деталь

четырьмя стальными закаленными шлифованными планками.

Планки образуют угол 90°. Позиция прибора относительно

поверхности фиксируется с помощью упора, расположенного

на передней либо на задней стороне прибора.

Между опорными планками проходит измерительный ползун.

Связанный с ним и находящийся в корпусе индикатор часового

типа отображает отклонение диаметра конуса от заданного

значения. Индикатор на ползуне указывает отклонение конуса

от заданной величины.

Измерительный прибор настраивается по эталонному конусу

(поставка по запросу).

Обозначение для заказа

По запросу

IS 1

Schaeffler Technologies

Калибры-скобы

С помощью калибров-скоб SNAP-GAUGE, см. табл., можно

с индикатором

проконтролировать диаметр цилиндрических деталей непосред-

ственно на станке. Калибр-скоба также служит для регулировки

прибора для измерения прилегающей окружности MGI21.

Калибр-скоба - это измерительный прибор, работающий по

принципу сравнения. Ее настройка происходит с помощью

тарировочного диска. После этого можно определить отклонение

от настроенного размера.

Поставляемые калибры-скобы

Условное обозначение

Диапазон диаметров

с индикатором

мин.

макс.

мм

SNAP-GAUGE-30/60

SNAP-GAUGE-60/100

100

SNAP-GAUGE-100/150

100

150

SNAP-GAUGE-150/200

150

200

SNAP-GAUGE-200/250

200

250

SNAP-GAUGE-250/300

250

300

В качестве принадлежностей предлагаются тарировочные диски

для многих диаметров.

Пример заказа

Калибр-скоба с индикатором для вала диаметром 120 мм

Обозначение для заказа

SNAP-GAUGE-100/150

Пример заказа

Тарировочный диск для вала диаметром 120 мм

Обозначение для заказа

SNAP-GAUGE.MASTER120

Schaeffler Technologies

IS 1

Измерение и контроль

Приборы для измерения

С помощью приборов для измерения прилегающей окружности,

диаметра прилегающей

см. табл., можно отрегулировать радиальный зазор или

предварительный натяг цилиндрических роликоподшипников.

окружности

Поставляемые приборы

Условное

Конструкция

Для подшипников

для измерения диаметра

обозначение

от

до

прилегающей окружности

MGI21

Для цилиндрических

NNU4920-K

NNU4948-K

роликоподшипников

NNU4920

NNU4948

со съемным внутренним

кольцом

MGA31

Для цилиндрических

NN3006-K

NNU3048-K

роликоподшипников

N1006-K

N1048-K

со съемным наружным

кольцом

Подшипники со съемными

Прибор MGI21 измеряет внутренний диаметр прилегающей

внутренними кольцами

к роликам окружности посредством двух закаленных, шлифован-

ных поверхностей. Одна измерительная поверхность подвижна.

Перед измерением прибор настраивается на размер

прилегающей к роликам внутренней окружности. Для настройки

необходима калибр-скоба, например SNAP-GAUGE.

После монтажа наружного кольца с комплектом роликов

при сравнительном измерении с помощью прибора MGI опреде-

ляется диаметр прилегающей окружности.

На основании измерения прилегающей окружности для подшип-

ника с коническим отверстием рассчитывается его позиция

на конической поверхности вала. При монтаже подшипник

устанавливается в эту позицию. Так получается зазор в подшип-

нике или предварительный натяг.

Для подшипников с цилиндрическим отверстием применяются

внутренние кольца с припуском на шлифовку (дополнительное

обозначение F12), которые дошлифовываются до требуемого

диаметра подшипника.

Пример заказа

Прибор для измерения прилегающей окружности для

цилиндрических роликоподшипников NNU4920

Обозначение для заказа

MGI21-NNU4920

Подшипники со съемными

Прибор MGA31 измеряет наружный диаметр прилегающей

наружными кольцами

к роликам окружности посредством двух закаленных,

шлифованных поверхностей.

Измерительный прибор настраивается на диаметр дорожки

качения монтируемого наружного кольца. Этот размер

измеряется с помощью обычного прибора для внутренних

измерений.

Затем в прибор помещается внутреннее кольцо и сепаратор

с телами качения, предварительно смонтированные на вал

с конической поверхностью. Вал с помощью гидравлики пере-

мещается в осевом направлении во внутреннее кольцо

подшипника до тех пор, пока не будет достигнут нужный

радиальный зазор или предварительный натяг.

Пример заказа

Прибор для измерения прилегающей окружности для

цилиндрических роликоподшипников NN3006-K

Обозначение для заказа

MGA31-NN3006

IS 1

Schaeffler Technologies

Вспомогательные средства

Основные свойства

Вспомогательные средства необходимы при хранении,

транспортировке и монтаже подшипников качения.

Транспортировочный

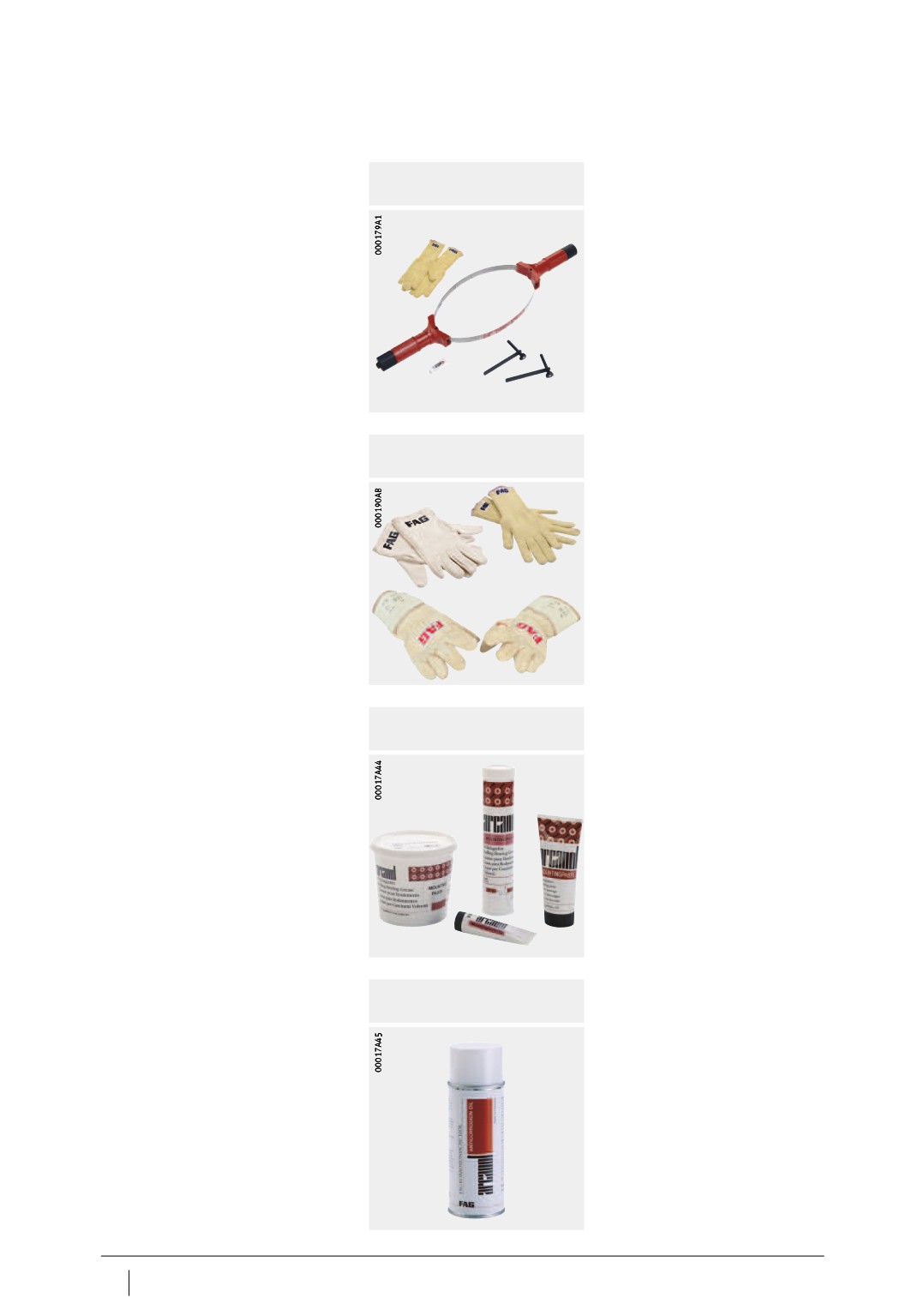

Транспортировочный и монтажный инструмент BEARING-MATE,

см. табл., является вспомогательным средством для упрощения

и монтажный инструмент

работы с подшипниками качения среднего и большого размера.

Также он применяется для нагрева подшипников перед

монтажом.

Инструмент состоит из двух металлических полос и двух рукояток.

Полосы плотно охватывают наружное кольцо подшипника.

При транспортировке сферических роликоподшипников и

сферических шарикоподшипников поставляемые в комплекте

удерживающие скобы защищают внутренние кольца от опро-

кидывания.

Подшипник, зафиксированный в инструменте, перемещается или

с помощью усилий двух человек, либо с использованием крана.

При транспортировании краном подшипник, висящий на

несущих ремнях вместе с инструментом, может быть повернут

в любое положение.

Во время нагрева подшипник может оставаться в инструменте.

Он расширяется настолько же, насколько подшипник.

Инструмент допускается использовать для подшипников весом

до 500 кг и при температурах до +160 °C.

Поставляемые инструменты

Условное обозначение

Наружный диаметр

Масса

подшипника

инструмента

мм

кг

от

до

BEARING-MATE250-450

250

450

6,3

BEARING-MATE450-650

450

650

6,4

BEARING-MATE650-850

650

850

6,5

Пример заказа

Транспортировочный и монтажный инструмент для подшипников

с наружным диаметром от 250 мм до 450 мм с 2 короткими

удерживающими скобами и парой перчаток GLOVE-PRO-CUT

Обозначение для заказа

BEARING-MATE250-450

Schaeffler Technologies

IS 1

Вспомогательные средства

Принадлежности,

2 длинные удерживающие скобы для предотвращения

удерживающие скобы

опрокидывания внутренних колец радиальных сферических

роликоподшипников

Обозначение для заказа

BEARING-MATE-LOCKBAR270

Принадлежности, несущие ремни

2 несущих ремня, длиной 1 м

Обозначение для заказа

BEARING-MATE.SLING-1M

Принадлежности, сумка

Сумка с комплектом мелких деталей

с комплектом мелких деталей

Обозначение для заказа

BEARING-MATE.SERVICE-KIT

Перчатки

Термостойкие перчатки необходимы при работе с разогретыми

подшипниками либо другими разогретыми деталями во время

их монтажа и демонтажа. Перчатки стойки к порезам и прочны.

Устойчивость к температурам

Перчатки GLOVE-PRO устойчивы к температурам до +150 °C.

до +150 °C

Обозначение для заказа

GLOVE-PRO

Устойчивость к температурам

Если первостепенное значение имеет защита рук от действия

до +200 °C

высоких температур, для этого подходят изолирующие перчатки

GLOVE-PRO-TEMP. Они состоят из нескольких слоев, не содержат

хлопка, являются маслостойкими и предназначены для темпе-

ратур до +200 °C. Перчатки - невоспламеняемые, а также термо-

стойкие во влажном состоянии. Сертификатами по DIN EN 388

подтверждена защита от механических, а по DIN EN 407 -

от термических воздействий.

Обозначение для заказа

GLOVE-PRO-TEMP

Устойчивость к температурам

Если, помимо надежной защиты от высокой температуры,

до +250 °C, очень высокая

приоритетной является защита от острых заусенцев и кромок,

стойкость к порезам

для этого особенно подходят стойкие к порезам перчатки

GLOVE-PRO-CUT. Они состоят из нескольких слоев, являются

маслостойкими и предназначены для температур до +250 °C.

Перчатки - невоспламеняемые, а также термостойкие во влаж-

ном состоянии. Сертификатами по DIN EN 388 подтверждена

защита от механических, а по DIN EN 407 - от термических

воздействий.

Обозначение для заказа

GLOVE-PRO-CUT

IS 1

Schaeffler Technologies

Монтажная паста

Монтажная паста, см. табл., облегчает процесс напрессовки

колец подшипников, позволяет избежать движения рывками,

а также таких негативных явлений, как задиры, образование

борозд и посадочная коррозия. Она защищает от коррозии.

Диапазон применения находится между -30 °C и +150 °C.

Паста устойчива к воде, водяному пару и многим щелочным

и кислым средам.

Поставляемая монтажная паста

Условное обозначение

Емкости

ARCANOL-MOUNTINGPASTE-70G

Тюбик 70 г

ARCANOL-MOUNTINGPASTE-250G

Тюбик 250 г

ARCANOL-MOUNTINGPASTE-400G

Картридж 400 г

ARCANOL-MOUNTINGPASTE-1KG

Банка 1 кг

Антикоррозийное масло

Данное масло защищает подшипники без упаковки.

Аналогичным образом обеспечивается долговременная защита

от коррозии других неокрашенных металлических поверхностей,

например, приборов и агрегатов, хранящихся в помещении.

Антикоррозийное масло, как правило, не требуется вымывать

из подшипников. Оно является нейтральным при взаимодействии

со всеми распространенными смазками и маслами для подшип-

ников качения.

Масло легко удаляется с помощью щелочных или нейтральных

чистящих средств.

Пример заказа

Аэрозольный баллон емкостью 0,4 л

Обозначение для заказа

ARCANOL-ANTICORROSIONOIL-400G

Schaeffler Technologies

IS 1

Продукция для смазывания

Страница

Смазочные вещества Матрица

Многоцелевые консистентные смазки

Консистентные смазки для высоких нагрузок

Консистентные смазки для широкого диапазона

температур

Специальные консистентные смазки

Основные свойства

Консистентные смазки Arcanol

для подшипников качения

Смазочные средства Общий обзор

Основные свойства

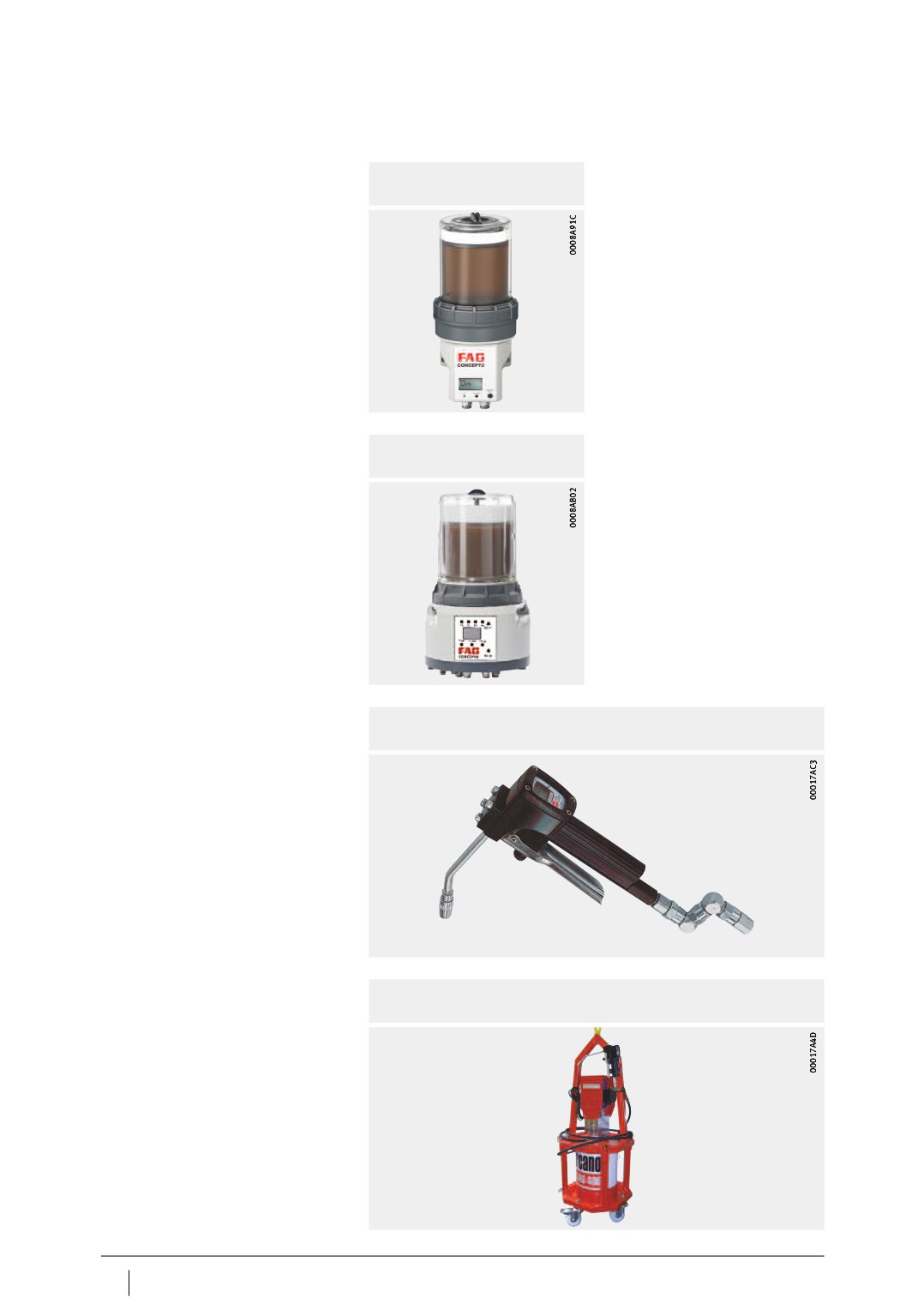

Автоматические смазочные устройства

Смазочные пистолеты-дозаторы

Насосы для обслуживания ветроэнергетических

установок

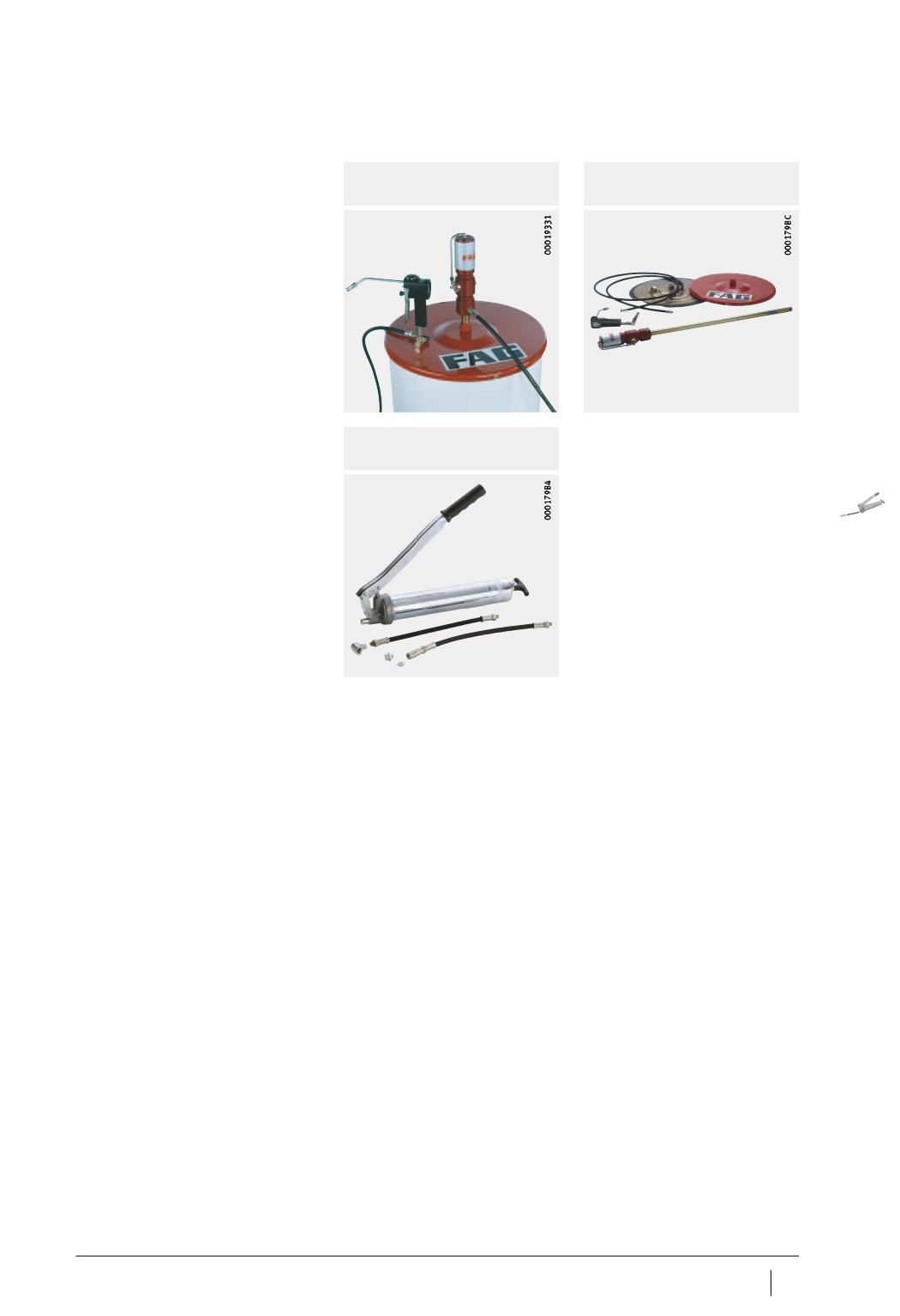

Насосы для консистентной смазки

Schaeffler Technologies

IS 1

Многоцелевые

Условное

Загуститель

Базовое

Вязкость

Консис-

Рабочая

консистентные смазки

обозначе-

масло

базового

тентность

температура

ние

масла

NLGI

при +40 °C

мм²/с

°C

от

до

MULTITOP

Литиевый

Полусинте-

-50¹⁾

+140

загуститель

тическое

масло

MULTI2

Литиевый

Минераль-

110

-30

+120

Значения символов

загуститель

ное масло

++ настоятельно

рекомендуется

+ рекомендуется

MULTI3

Литиевый

Минераль-

110

-20

+120

o допустимо

загуститель

ное масло

- ограниченно

допустимо

-- недопустимо

Консистентные смазки

Условное

Загуститель

Базовое

Вязкость

Консис-

Рабочая

для высоких нагрузок

обозначе-

масло

базового

тентность

температура

ние

масла

NLGI

при +40 °C

мм²/с

°C

от

до

LOAD150

Литиевый

Минераль-

160

-20

+140

комплекс

ное масло

LOAD220

Кальций-

Минераль-

245

1 - 2

-20

+140

литиевый

ное масло

загуститель

LOAD400

Кальций-

Минераль-

400

-30¹⁾

+130

литиевый

ное масло

загуститель

Значения символов

LOAD460

Кальций-

Минераль-

400

-30¹⁾

+130

++ настоятельно

литиевый

ное масло

рекомендуется

загуститель

+ рекомендуется

o допустимо

LOAD1000

Кальций-

Минераль-

1 000

-20

+130

- ограниченно

литиевый

ное масло

допустимо

загуститель

-- недопустимо

¹⁾ Измеренные значения согласно низкотемпературному испытанию FE8

Schaeffler.

IS 1

Schaeffler Technologies

Длительный

Типичные сферы применения

Температура

Низкое

Повышен-

Вибра-

Уплот-

Возмож-

верхний

трение,

ные

ция

няющие

ность

предел

высокая

нагрузки,

свойства

повтор-

температуры

частота

низкая

ного

°C

вращения

частота

смазы-

вращения

вания

низк.

высок.

+85

Шариковые и роликовые подшипники

в прокатных станах, строительных

машинах, автомобилях, шпинделях

прядильных машин и шлифовальных

станков

+75

Шарикоподшипники наружным

диаметром до 62 мм в мало-

габаритных электродвигателях,

сельскохозяйственных и строитель-

ных машинах, бытовой технике

+75

Шарикоподшипники наружным

диаметром свыше 62 мм в крупно-

габаритных электродвигателях,

сельскохозяйственных и строитель-

ных машинах, вентиляторах

Длительный

Типичные сферы применения

Температура

Низкое

Повышен-

Вибра-

Уплот-

Возмож-

верхний

трение,

ные

ция

няющие

ность

предел

высокая

нагрузки,

свойства

повтор-

температуры

частота

низкая

ного

°C

вращения

частота

смазы-

вращения

вания

низк.

высок.

+90

Шариковые, роликовые и игольчатые

подшипники, линейные

направляющие в станках

+80

Шариковые и роликовые подшипники

в прокатных станах, рельсовом

транспорте, бумагоделательных

машинах

+80

Шариковые и роликовые подшипники

в машинах для горнодобывающей

промышленности, строительства,

главные подшипники

ветроэнергетических установок

+80

Шариковые и роликовые

подшипники, ветроэнергетические

установки, подшипники с штифтовым

сепаратором

+80

Шариковые и роликовые подшипники

в машинах для горнодобывающей

промышленности, строительства,

в установках для цементных заводов

Schaeffler Technologies

IS 1

Консистентные смазки

Условное

Загуститель

Базовое

Вязкость

Консис-

Рабочая

для широкого диапазона

обозначе-

масло

базового

тентность

температура

температур

ние

масла

NLGI

при +40 °C

мм²/с

°C

от

до

TEMP90

Поли-

Полусинте-

148

-40

+160

мочевина

тическое

TEMP110

Литиевый

Полусинте-

130

-40

+160

комплекс

тическое

Значения символов

TEMP120

Поли-

Полусинте-

400

-30

+180

мочевина

тическое

++ настоятельно

рекомендуется

+ рекомендуется

TEMP200

Политетра-

Фтори-

550

-30

+250

o допустимо

фторэтилен

рованное

- ограниченно

поли-

допустимо

эфирное

-- недопустимо

Специальные

Условное

Загуститель

Базовое

Вязкость

Консис-

Рабочая

консистентные смазки

обозначе-

масло

базового

тентность

температура

ние

масла

NLGI

при +40 °C

мм²/с

°C

от

до

SPEED2,6

Литиевый

Синтети-

2 - 3

-40

+120

комплекс

ческое

VIB3

Литиевый

Минераль-

170

-30

+150

комплекс

ное

BIO2

Кальций-

Синтети-

-30

+120

литиевый

ческое

FOOD2

Алюмини-

Синтети-

150

-30

+120

евый

ческое

комплекс

Значения символов

CLEAN-M

Поли-

Сложный

103

-30

+180

++ настоятельно

мочевина

эфир

рекомендуется

+ рекомендуется

o допустимо

MOTION2

Литиевый

Синтети-

-40

+130

- ограниченно

загуститель

ческое

допустимо

–- недопустимо

IS 1

Schaeffler Technologies

Длительный

Типичные сферы применения

Температура

Низкое

Повышен-

Вибра-

Уплот-

Возмож-

верхний

трение,

ные

ция

няющие

ность

предел

высокая

нагрузки,

свойства

повтор-

температуры

частота

низкая

ного

°C

вращения

частота

смазы-

вращения

вания

низк.

высок.

+90

Шариковые и роликовые подшипники

в муфтах, электродвигателях,

автомобилях

+110

Шариковые и роликовые подшипники

в электрических машинах,

автомобилях

+120

Шариковые и роликовые подшипники

в машинах непрерывного литья

заготовок, бумагоделательных

машинах

+200

Шариковые и роликовые подшипники

в опорных роликах для

автоматических печей, тележках

печей, химических установках,

поршневых пальцах компрессоров

Длительный

Типичные сферы применения

Температура

Низкое

Повышен-

Вибра-

Уплот-

Возмож-

верхний

трение,

ные

ция

няющие

ность

предел

высокая

нагрузки,

свойства

повтор-

температуры

частота

низкая

ного

°C

вращения

частота

смазы-

вращения

вания

низк.

высок.

+70

Шариковые подшипники в станках,

шпиндельные подшипники,

подшипники поворотных столов,

приборные подшипники

+90

Шариковые и роликовые подшипники

в механизме поворота лопастей

ротора ветроэнергетических

установок, упаковочных автоматах,

рельсовом транспорте

+80

Для шариковых и роликовых

подшипников, если имеется опасность

загрязнения окружающей среды

+70

Шариковые и роликовые подшипники

для применения в контакте с

пищевыми продуктами (регистрация

в NSF H1, сертификаты кошерности

и халяльности)

+90

Шариковые, роликовые и игольчатые

подшипники, линейные

направляющие для применения

в чистых помещениях

+70

Шариковые и роликовые подшипники

в режиме колебательных движений,

в поворотных соединениях

ветроэнергетических установок

Schaeffler Technologies

IS 1

Смазочные вещества

Основные свойства Смазочные вещества, предлагаемые Schaeffler, созданы

и испытаны для работы в подшипниковой технике.

Консистентные смазки

Консистентные смазки Arcanol создают чрезвычайно благопри-

ятные условия для успешной работы подшипников, а также для

Arcanol

для подшипников качения^{достижения длительного срока службы и высокой эксплуатаци-}

онной надежности подшипниковыx опор. Ассортимент смазок

имеет такую классификацию, что охватывает практически все

области применения.

С помощью современных методов и систем испытаний были

определены сферы применения смазок семейства Arcanol при

различных условиях эксплуатации в подшипниках качения всех

типов. Подшипниковые смазки Arcanol во всех областях имеют

более прогрессивные характеристики, чем обычные консис-

тентные смазки, рис. 1.

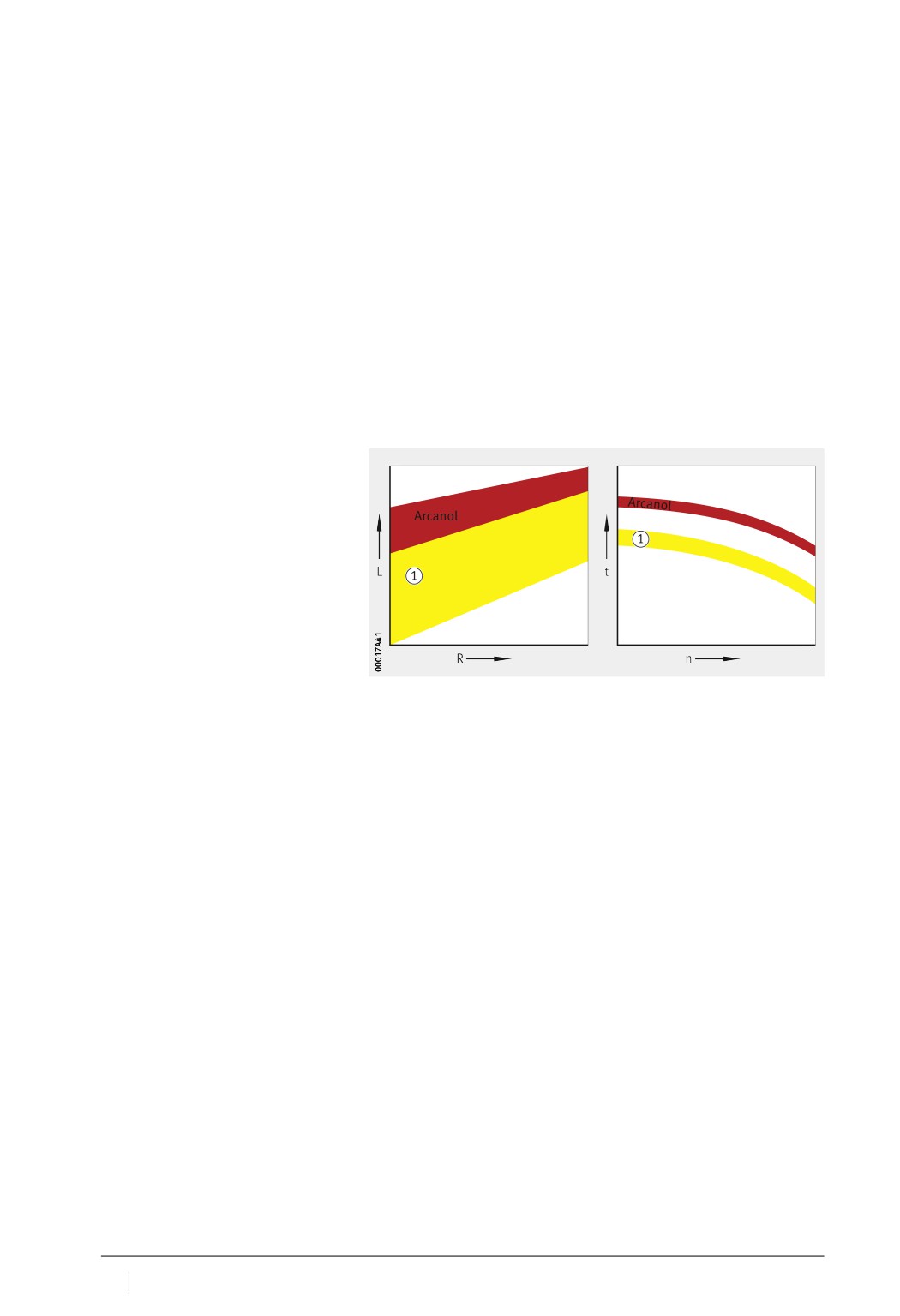

L = долговечность

n = частота вращения

R = смешанное трение

t = периодичность смазывания

стандартная консистентная смазка

Pисунок 1

Свойства смазочных веществ

IS 1

Schaeffler Technologies

Размеры емкостей со смазкой

Консистентная

Тюбик

Картридж

Банка

смазка Arcanol¹⁾

70 г

250 г

400 г

1 кг

MULTITOP

●

MULTI2

●

MULTI3

●

LOAD150

●

LOAD220

●

LOAD400

●

LOAD460

●

LOAD1000

TEMP90

●

TEMP110

●

TEMP120

●

TEMP200

●

SPEED2,6

●

VIB3

●

BIO2

●

FOOD2

●

MOTION2

●

MOUNTINGPASTE

●

¹⁾ По заказу поставляется смазка и в иных емкостях.

Размеры емкостей со смазкой

Консистентная

Ведро

Бидон

Бочка

(продолжение)

смазка Arcanol¹⁾

5 кг

12,5 кг

15 кг

25 кг

50 кг

180 кг

MULTITOP

●

MULTI2

●

MULTI3

●

LOAD150

●

LOAD220

●

LOAD400

●

LOAD460

●

LOAD1000

●

TEMP90

●

TEMP110

●

TEMP120

●

TEMP200

SPEED2,6

●

VIB3

●

BIO2

●

FOOD2

●

MOTION2

●

MOUNTINGPASTE

¹⁾ По заказу поставляется смазка и в иных емкостях.

Дополнительная информация

■ Более подробную информацию см. в каталоге TPI 168

«Консистентные смазки Arcanol для подшипников качения».

■ Для справок: info.ru@schaeffler.com, +7 (495) 737-76-60.

Schaeffler Technologies

IS 1

Смазочные средства

Основные свойства

Подшипники качения с помощью смазочных устройств

или смазочных систем автоматически снабжаются требуемым

количеством смазки. Наиболее частой причиной выхода

подшипников из строя является недостаточное или некорректное

смазывание. Около 90% всех подшипников смазываются

консистентными смазками. При повторных смазываниях

правильно подобранным количеством смазки через технически

обусловленные интервалы времени значительно продлевается

срок службы подшипников качения. Для ручного смазывания

предназначены шприцы.

Автоматические

С помощью автоматических устройств свежая смазка подается

в контакт качения в подшипнике в заданном количестве

смазочные устройства

с требуемой периодичностью. Устройства обеспечивают

соблюдение интервалов до повторного смазывания и позволяют

избежать недостаточного или чрезмерного смазывания.

Периоды простоя оборудования становятся короче, что снижает

затраты на его техническое обслуживание.

Смазочные устройства индивидуально настраиваются под

конкретную подшипниковую опору. Они универсальны в приме-

нении и используются, например, в узлах электродвигателей,

редукторов, насосов, компрессоров и вентиляторов, в линейных

системах, подъемно-транспортном оборудовании или станках.

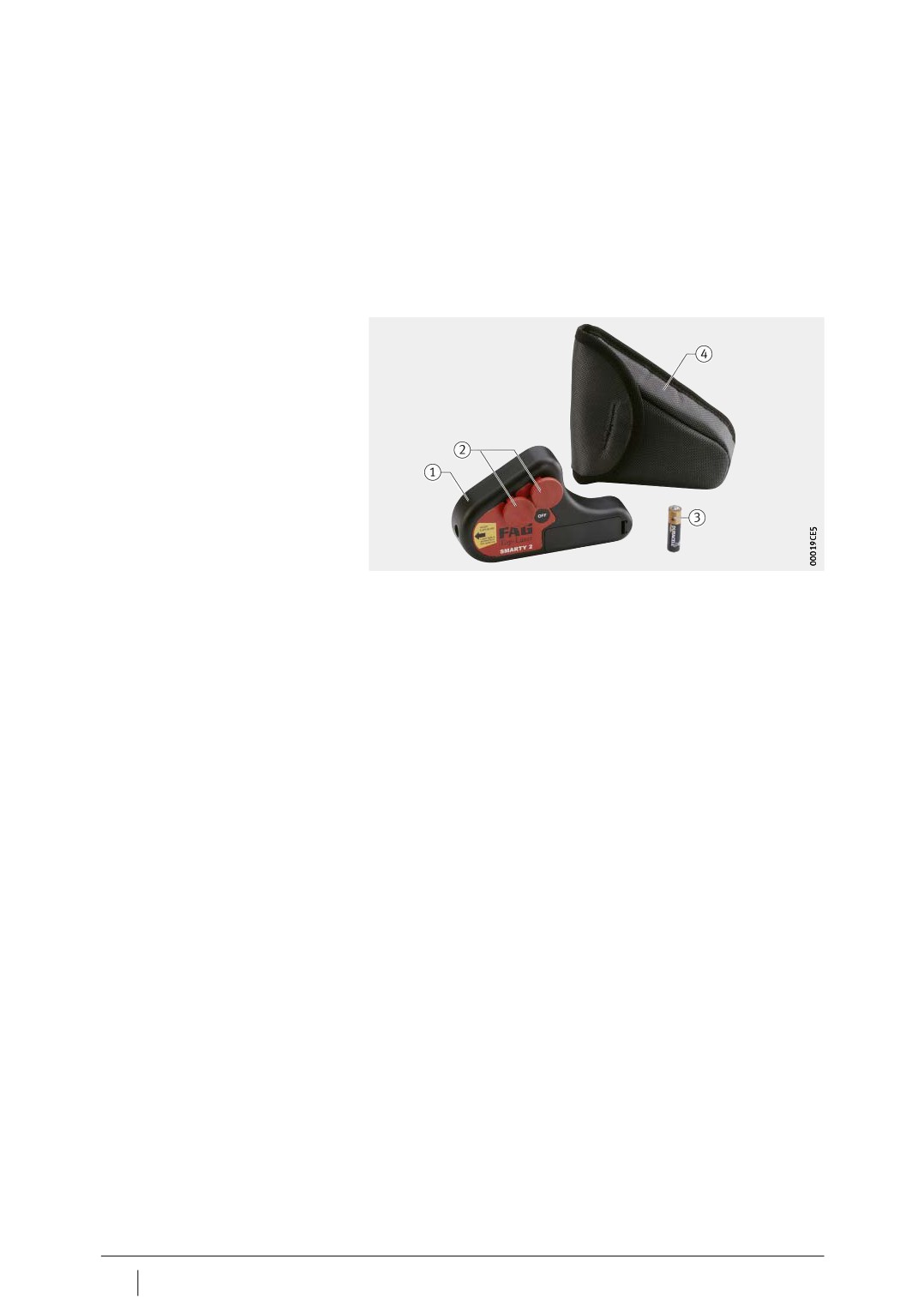

Смазочное устройство

Данное устройство обладает классом защиты IP65 и очень

CONCEPT2

компактно. В зависимости от исполнения он оснащен одним

или двумя насосными блоками, которые могут управляться

независимо. Это позволяет снабжать смазкой одну или две точки.

Контейнеры (LC) имеют объем 250 см³. Смазочное устройство

запитывается от батареи или источника тока. Оно может работать

автономно или (опционально) под управлением системы более

высокого уровня.

Преимущества

Преимущества смазочного устройства:

■ снабжение до двух точек смазки;

■ не зависящая от температурного режима подача настроенного

количества смазки;

■ надежный поршневой насос в качестве напорного насоса;

■ сокращение расходов на персонал по сравнению

со смазыванием вручную;

■ выгодное соотношение цены и качества;

■ температура применения от -20 °C до +70 °C;

■ независимость интервалов смазывания для каждой точки

смазки;

■ возможен режим работы от батареи или сети (24 В пост. тока);

■ давление подачи до 50 бар;

■ возможна настройка работы в корреляции с режимом

работы/простоя машины;

■ работа под управлением ЧПУ машины.

IS 1

Schaeffler Technologies

Поставляемые

Условное обозначение

Исполнение

смазочные устройства

CONCEPT2-1P

Батарея, один смазочный выход

CONCEPT2

CONCEPT2-2P

Батарея, два смазочных выхода

CONCEPT2-1P-24VDC

Версия 24В, один смазочный выход

CONCEPT2-2P-24VDC

Версия 24В, два смазочных выхода

Поставляемые контейнеры

Условное обозначение

со смазкой (LC)

ARCALUB-C2.LC250-MULTITOP

ARCALUB-C2.LC250-TEMP90

ARCALUB-C2.LC250-MULTI2

ARCALUB-C2.LC250-TEMP110

ARCALUB-C2.LC250-LOAD150

ARCALUB-C2.LC250-TEMP120

ARCALUB-C2.LC250-LOAD220

ARCALUB-C2.LC250-TEMP200

ARCALUB-C2.LC250-LOAD400

ARCALUB-C2.LC250-SPEED2,6

ARCALUB-C2.LC250-LOAD460

ARCALUB-C2.LC250-BIO2

ARCALUB-C2.LC250-LOAD1000

ARCALUB-C2.LC250-FOOD2

–

ARCALUB-C2.LC250-CLEAN-M

Дополнительная информация

■ По запросу также поставляются контейнеры (LC) с другими

консистентными смазками.

Schaeffler Technologies

IS 1

Смазочные средства

Смазочная система

Эта одно- или многоточечная смазочная система обеспечивает

CONCEPT8

большую вариативность. В зависимости от исполнения

она оснащена одним, двумя, тремя или четырьмя насосными

блоками, которые могут управляться независимо. Каждый

насосный блок имеет два выхода, т. е. с помощью смазочной

системы могут гибко снабжаться требуемым количеством

смазки до восьми точек с точно выбранной периодичностью.

Смазочная система CONCEPT8 пригодна для множества

применений и условий применения. Кроме того, предлагаются

исполнения для линейных систем, применения масел

в качестве смазочного материала или исполнения с внутренним

подогревом. Смазочные картриджи (контейнеры LC) снабжают

устройство смазкой. Контейнеры (LC) представлены размером

800 см³.

Питание системы от централизованного блока. Возможна

интеграция в систему управления машиной. Это позволяет

производить повторные смазывания в зависимости от часов

наработки машины.

Преимущества

Преимущества смазочной системы:

■ предназначена для масла и консистентной смазки до NLGI 3;

■ снабжение до восьми точек смазки;

■ не зависящая от температурного режима подача настроенного

количества смазки;

■ надежный поршневой насос в качестве напорного насоса;

■ сокращение расходов и трудозатрат по сравнению

со смазыванием вручную;

■ выгодное соотношение цены и качества;

■ температура применения от -20 °C до +70 °C;

■ независимость интервалов смазывания и количества

смазочного вещества;

■ низкое рабочее напряжение: 24 В пост. тока;

■ давление подачи до 70 бар;

■ возможна настройка работы в корреляции с режимом

работы/простоя машины;

■ работа под управлением ЧПУ машины.

IS 1

Schaeffler Technologies

Поставляемые

Условное обозначение

смазочные системы

CONCEPT8-1P

CONCEPT8-1P-CC

CONCEPT8

CONCEPT8-2P

CONCEPT8-2P-CC

CONCEPT8-3P

CONCEPT8-3P-CC

CONCEPT8-4P

CONCEPT8-4P-CC

CONCEPT8-1P-LIN

CONCEPT8-1P-OIL

CONCEPT8-2P-LIN

CONCEPT8-2P-OIL

CONCEPT8-3P-LIN

CONCEPT8-3P-OIL

CONCEPT8-4P-LIN

CONCEPT8-4P-OIL

LIN = для конструкций линейного перемещения

= с внутренним подогревом

OIL = исполнение для масла

Поставляемые контейнеры LC

Условное обозначение

ARCALUB-C8.LC800-MULTITOP

ARCALUB-C8.LC800-TEMP90

ARCALUB-C8.LC800-MULTI2

ARCALUB-C8.LC800-TEMP110

ARCALUB-C8.LC800-MULTI3

ARCALUB-C8.LC800-TEMP120

ARCALUB-C8.LC800-LOAD150

ARCALUB-C8.LC800-TEMP200

ARCALUB-C8.LC800-LOAD220

ARCALUB-C8.LC800-SPEED2,6

ARCALUB-C8.LC800-LOAD400

ARCALUB-C8.LC800-VIB3

ARCALUB-C8.LC800-LOAD460

ARCALUB-C8.LC800-BIO2

ARCALUB-C8.LC800-LOAD1000

ARCALUB-C8.LC800-FOOD2

–

ARCALUB-C8.LC800-CLEAN-M

Дополнительная информация

■ По запросу также поставляются контейнеры LC с другими

консистентными смазками или с маслами.

■ Другие принадлежности поставляются по запросу.

■ Для справок: info.ru@schaeffler.com, +7 (495) 737-76-60.

Schaeffler Technologies

IS 1

Смазочные средства

Смазочные Смазочные пистолеты-дозаторы снабжены 4-значным цифровым

пистолеты-дозаторы счетчиком, который указывает количество смазки в граммах.

Можно настроить определенный удельный вес дозировки

смазки.

Обозначение для заказа ARCA-PUMP-BARREL.GUN-METER

Насосы для обслуживания

Эти насосы, см. табл., наиболее пригодны, в первую очередь,

для периодического смазывания подшипников в ветроэнергети-

ветроэнергетических

установок^{ческих установках. Они состоят из устойчивой рамы с роликами,}

насоса для смазки с электроприводом, крепления для емкости

со смазкой, а также смазочного пистолета-дозатора со шлангом

длиной 4 м.

Благодаря наличию на раме проушины для крюка насос можно

безопасно транспортировать в гондоле. С помощью роликов,

один из которых блокируется, устройство может перемещаться

в гондоле.

Смазочный насос можно использовать при температурах

от +10 °C до +40 °C. Для заполнения используются смазки

Arcanol LOAD400, LOAD460 и MULTITOP в ведрах 12,5 кг.

Поставляемые смазочные насосы

Условное обозначение

Максимальное

Производитель-

для обслуживания

давление подачи

ность насоса

ветроэнергетических установок

бар

см³/мин

ARCA-PUMP-WIND-SERVICE-KIT

200

280

IS 1

Schaeffler Technologies

Насосы

Насосы для смазки работают от пневмо- или электропривода

для консистентной смазки

либо в ручном режиме.

Дозаторы консистентной смазки

Дозаторы консистентной смазки ARCA-PUMP, см. табл., служат

для дозированной подачи смазки в подшипники качения.

Диапазон дозирования находится между 10 см³ и 133 см³

на один ход. Увеличение количества смазочного вещества

возможно при многократной активации устройства. С помощью

пневматического поршневого насоса двойного действия

смазочный материал подается через дозирующий клапан к месту

нанесения смазки непосредственно из емкости (25 кг или

180 кг).

В состав дозирующего устройства входят:

■ крышка;

■ следящий поршень;

■ дозирующий клапан;

■ соединительный шланг клапана насоса;

■ шланг, длиной 2,5 м;

■ смазочный пистолет.

Поставляемые дозаторы

Условное

Переда-

Производи-

Диапазон

Пригоден

консистентной смазки

обозначение

точное

тельность

дозирования

для

отноше-

насоса

емкостей

ние

указанных

насоса

размеров

мин.

макс.

см³/мин

см³

кг

ARCA-PUMP-25

10:1

400

133

ARCA-PUMP-180

10:1

400

133

180

Бочечные насосы

Бочечные насосы ARCA-PUMP-BARREL, см. табл., работают

от пневмопривода и служат для перемещения больших объемов

консистентной смазки под высоким давлением на большие

расстояния. Бочечные насосы могут использоваться либо как

напорные насосы для отдельных смазочных станций, либо как

подпиточные насосы для централизованных систем смазки.

Поставляемые бочечные насосы

Условное обозначение

Переда-

Производи-

Расход

Пригоден

точное

тельность

воздуха

для

отноше-

насоса

емкостей

ние

при 6 бар

указанных

насоса

размеров

г/мин

л/мин

кг

ARCA-PUMP-BARREL-25-S

70:1

1 100

150

ARCA-PUMP-BARREL-50-S

70:1

1 100

150

ARCA-PUMP-BARREL-180-S

70:1

1 100

150

180

В качестве принадлежностей к бочечным насосам поставляются:

цилиндрическая крышка (пылезащитная крышка), пластина,

напорные шланги высокого давления и смазочные пистолеты

дозаторы.

Schaeffler Technologies

IS 1

Смазочные средства

Рычажный шприц

С помощью рычажного шприца, см. табл., можно выполнять

для консистентной смазки

периодическое смазывание подшипников качения в ручном

и бронированный шланг

режиме через пресс-масленку.

В корпусе шприца может находиться 500 г смазки или картридж

емкостью 400 г. Картридж должен соответствовать DIN 1284

(диаметр 53,5 мм, длина 235 мм).

Рычажный шприц соединяется с пресс-масленкой посредством

бронированного шланга. Бронированный шланг следует

заказывать отдельно, см. табл. Присоединительная резьба G1/8.

Бронированный шланг имеет гидравлический захват для под-

соединения к конической пресс-масленке согласно DIN 71412.

В качестве альтернативы бронированный шланг также может

быть снабжен штуцером для цилиндрической пресс-масленки

по DIN 3404.

Вместо гидравлического захвата могут быть установлены

скользящие муфты для пресс-масленок с плоской головкой

по DIN 3404 или другие насадки. Эти соединительные детали

доступны в специализированной торговле.

Поставляемые рычажные шприцы

Условное обозначение

Макси-

Объем подачи на

для консистентной смазки

мальное

ход рычага

давление

подачи

бар

см³

ARCA-GREASE-GUN

800

Поставляемые

Условное обозначение

Длина

Соединение

бронированные шланги

мм

ARCA-GREASE-GUN.HOOK-ON-HOSE

300

Цилиндрическая пресс-

масленка с головкой

16 мм по DIN 3404

ARCA-GREASE-GUN.HOSE

300

Коническая пресс-

масленка по DIN 71412

IS 1

Schaeffler Technologies

Точная выверка и регулировка

Основные свойства

Эти изделия помогают провести точную выверку валов и шкивов

и проверить натяжение ремней.

Прибор для выравнивания

FAG Top-Laser SMARTY2 - это линейный лазер для выравнивания

ременных и цепных шкивов диаметром более 60 мм.

ременных шкивов

FAG Top-Laser SMARTY2

Выравнивание шкивов и цепных звездочек уменьшает износ

и потери энергии передач, подшипников и уплотнений. При этом

происходит меньший нагрев, что увеличивает срок эксплуатации

и надежность механизмов.

Отличительные особенности линейного лазера:

■ отображает параллельность и перекосы обоих шкивов;

■ предназначен для выравнивания монтируемых шкивов

как в горизонтальной, так и в вертикальной плоскости;

■ выравнивание проходит значительно быстрее и точнее,

чем при традиционных методах;

■ для проведения работ достаточно одного человека;

■ измерительный прибор удерживается на шкивах силой

магнитного поля.

Спроецированная лазером линия четко видна в специальных

мишенях. Если в результате выверки лазерная линия проходит

через прорези мишеней, механизм отрегулирован верно.

Мишени могут быть выполнены как в оптической, так и

в электронной форме, рис. 1. При электронном исполнении

мишеней значения регулировок выводятся на цифровой дисплей

в режиме реального времени. Углы перекоса шкивов отобража-

ются в градусах, а параллельное смещение - в миллиметрах.

При работе с прибором не смотреть на лазерный луч

Oсторожно!

и не направлять его в глаза других людей!

Pисунок 1

Электронная мишень

Schaeffler Technologies

IS 1

Точная выверка и регулировка

Все элементы поставляются в обитом тканью футляре, рис. 2.

Комплект поставки

1 передатчик

2 оптические магнитные мишени

1 батарея

1 обитый тканью футляр

Обозначение для заказа LASER-SMARTY2

передатчик

оптическая мишень

батарея

футляр, обитый тканью

Pисунок 2

Комплект поставки

FAG Top-Laser SMARTY2

Запасная часть

1 оптическая магнитная мишень

Обозначение для заказа LASER-SMARTY2.TARGET

Принадлежности

1 электронная магнитная мишень

1 кейс

Обозначение для заказа LASER-SMARTY2.TARGET-DIGITAL

100

IS 1

Schaeffler Technologies

Schaeffler Монтаж и обслуживание подшипников качения. Продукция, сервис (2016 год) - часть 3
