Общий обзор Механический монтаж и демонтаж

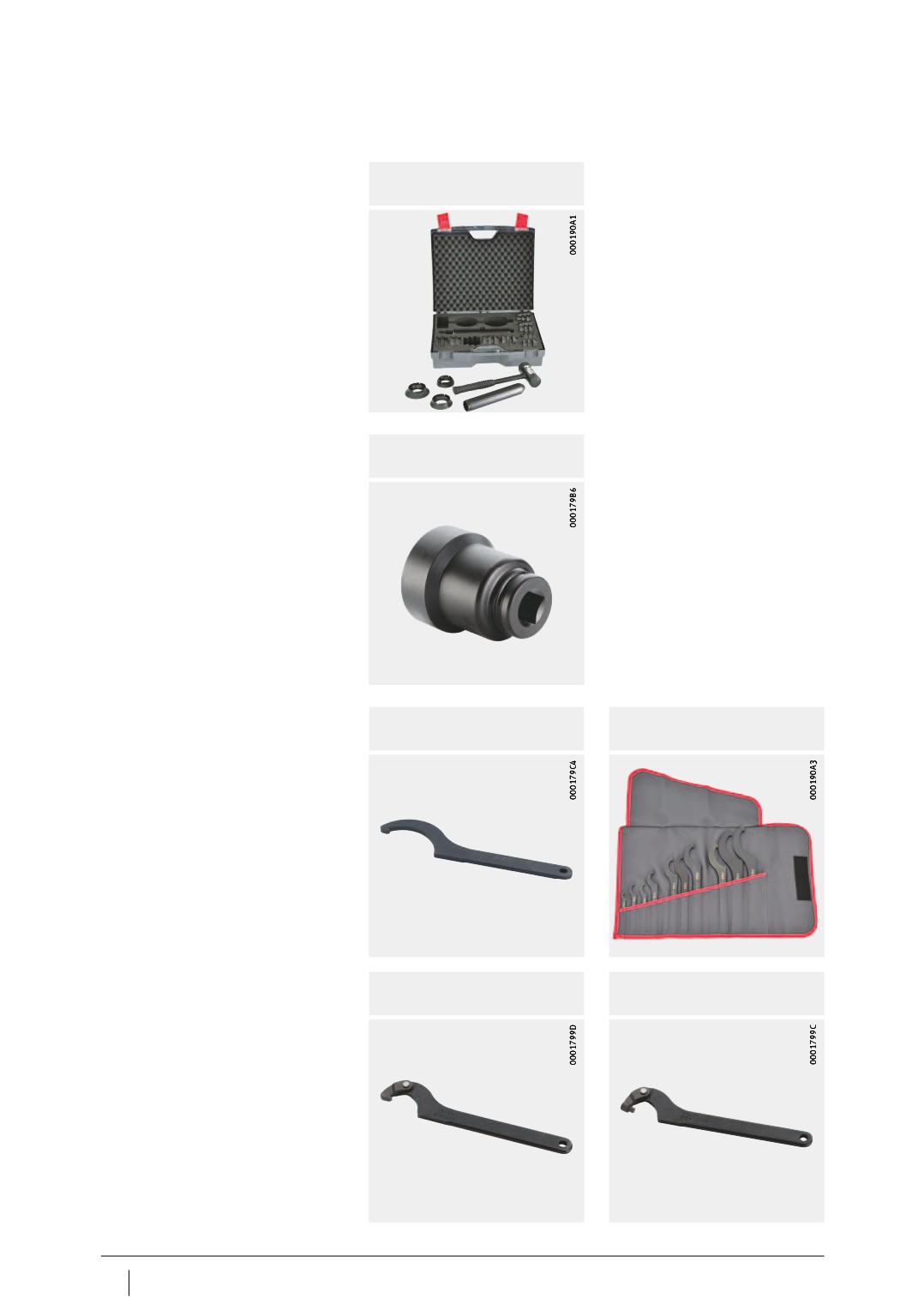

Комплекты монтажных_{FITTING-TOOL-ALU-10-50}

инструментов

Торцовые ключи_{LOCKNUT-SOCKET}

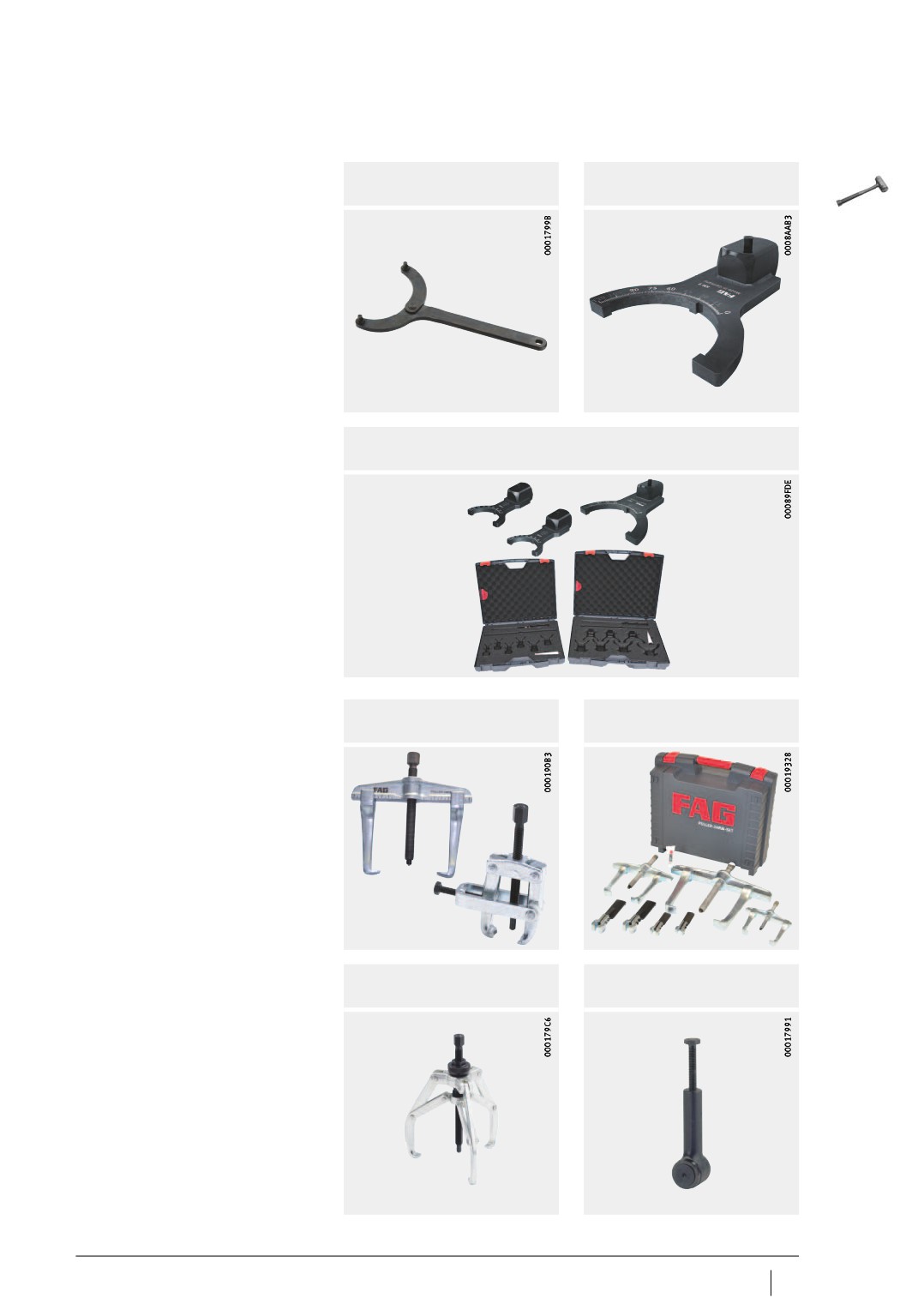

Крючковые и цапфовые

LOCKNUT-HOOK

LOCKNUT-HOOK-KM0-16-SET

гаечные ключи

Крючковые гаечные ключи

Шарнирные крючковые

LOCKNUT-FLEXIHOOK

LOCKNUT-FLEXIPIN

гаечные ключи

Шарнирные цапфовые

гаечные ключи

18

IS 1

Schaeffler Technologies

Шарнирные ключи для гаек

LOCKNUT-FACEPIN

LOCKNUT-DOUBLEHOOK

с торцовыми отверстиями

Двухкрючковые гаечные ключи

Набор двухкрючковых

LOCKNUT-DOUBLEHOOK-..-SET

гаечных ключей

Механические съемники

PULLER-2ARM,

PULLER-2ARM-SET

PULLER-2ARM-SEPARATOR

Съемник с двумя захватами

Набор съемников

с двумя захватами

Съемник с тремя захватами

PULLER-3ARM

PULLER-SUPPORT

Гидравлический толкатель

Schaeffler Technologies

IS 1

19

Общий обзор Механический монтаж и демонтаж

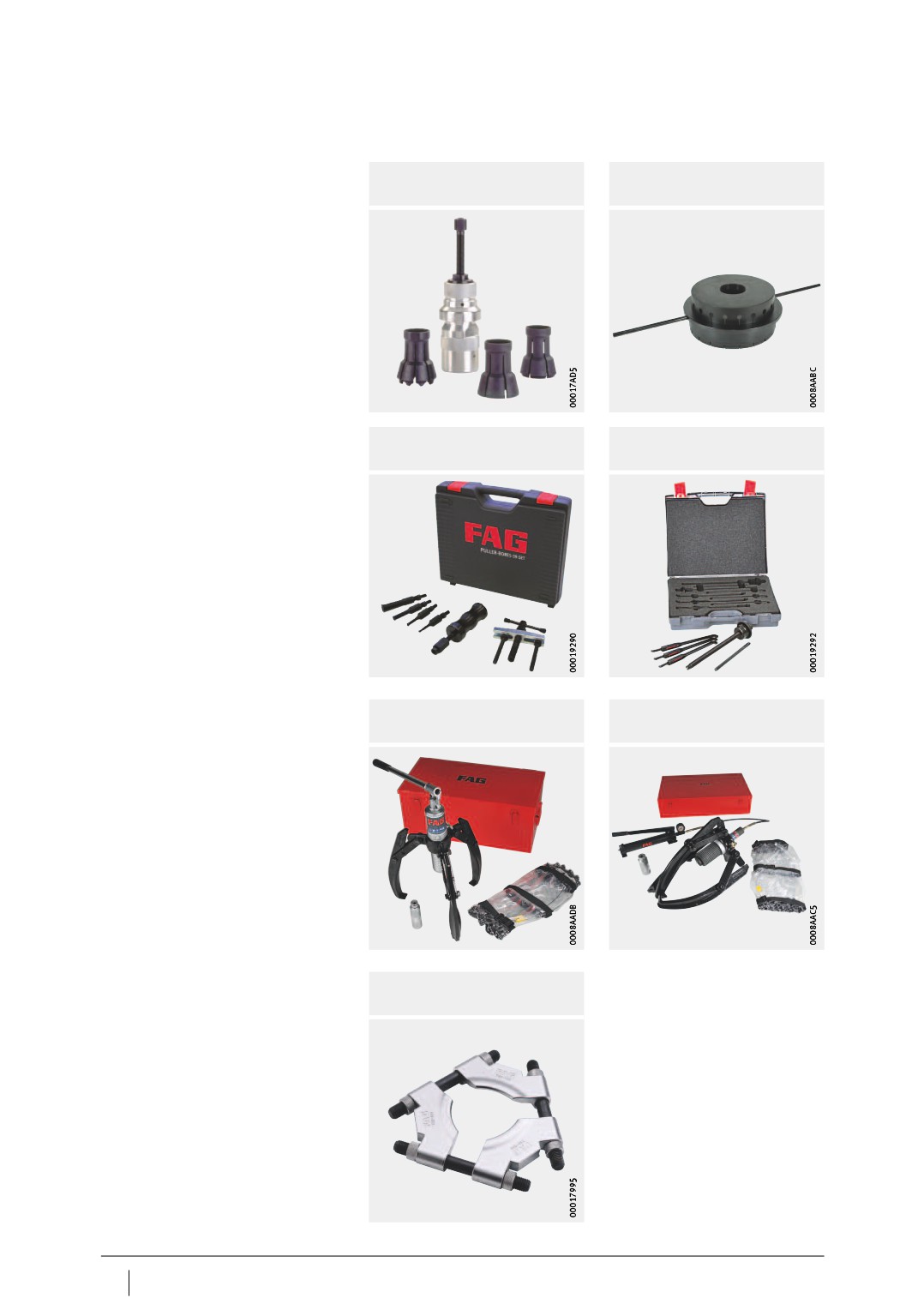

Специальные съемники

PULLER-SPECIAL-BASIC,

PULLER-SPECIAL-CUSTOM

для подшипников

PULLER-SPECIAL

Разделительные и съемные

приспособления

Внутренние съемники

PULLER-BORE..-SET

PULLER-INTERNAL10-100-SET

Гидравлические съемники_PULLER-HYD

PULLER-HYD175,

PULLER-HYD400

Трехсекционные_{PULLER-TRISECTION}

съемные пластины

20

IS 1

Schaeffler Technologies

Механические съемники Механические съемники применяются для демонтажа

подшипников качения малого и среднего размера, с натягом

установленных на вал или в корпус. Для аккуратного демонтажа

съемник должен захватывать то кольцо подшипника, которое

установлено с натягом.

Динамическое усилие механического съемника реализуется

главным образом посредством вращения винта.

Помимо механических съемников с двумя и тремя захватами

и гидравлических толкателей возможно создание инструментов

специальных конструкций.

Для демонтажа подшипников большего размера применяются

гидравлические съемники, см. стр. 30.

Съемники с двумя Съемники с двумя и тремя захватами, рис. 1 и табл., стр. 26,

и тремя захватами служат для демонтажа подшипников качения в сборе, либо

установленных с натягом внутренних колец.

С помощью съемника с двумя захватами PULLER-2ARM

и съемника с тремя захватами PULLER-2ARM также возможен

демонтаж других деталей, например зубчатых колес.

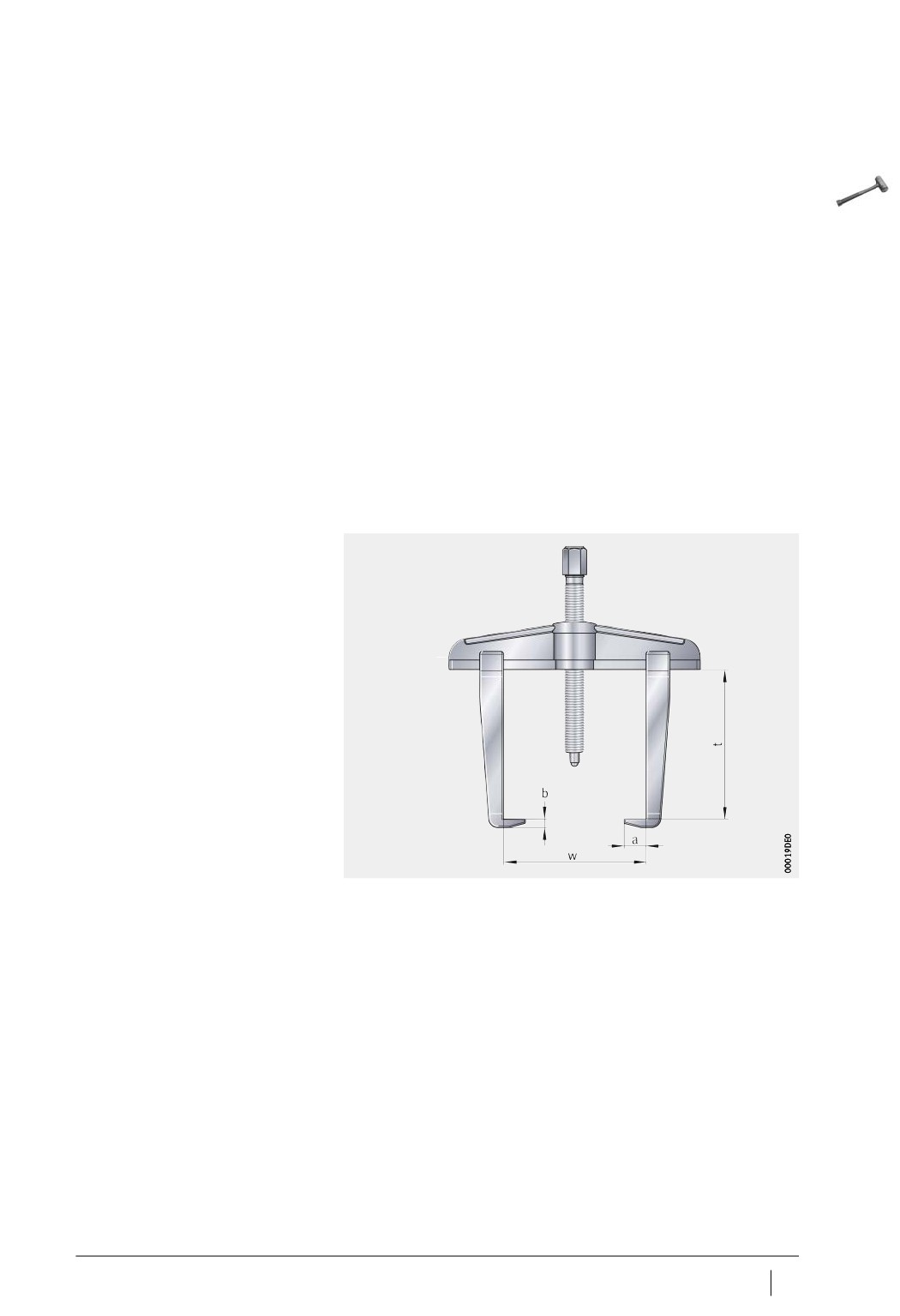

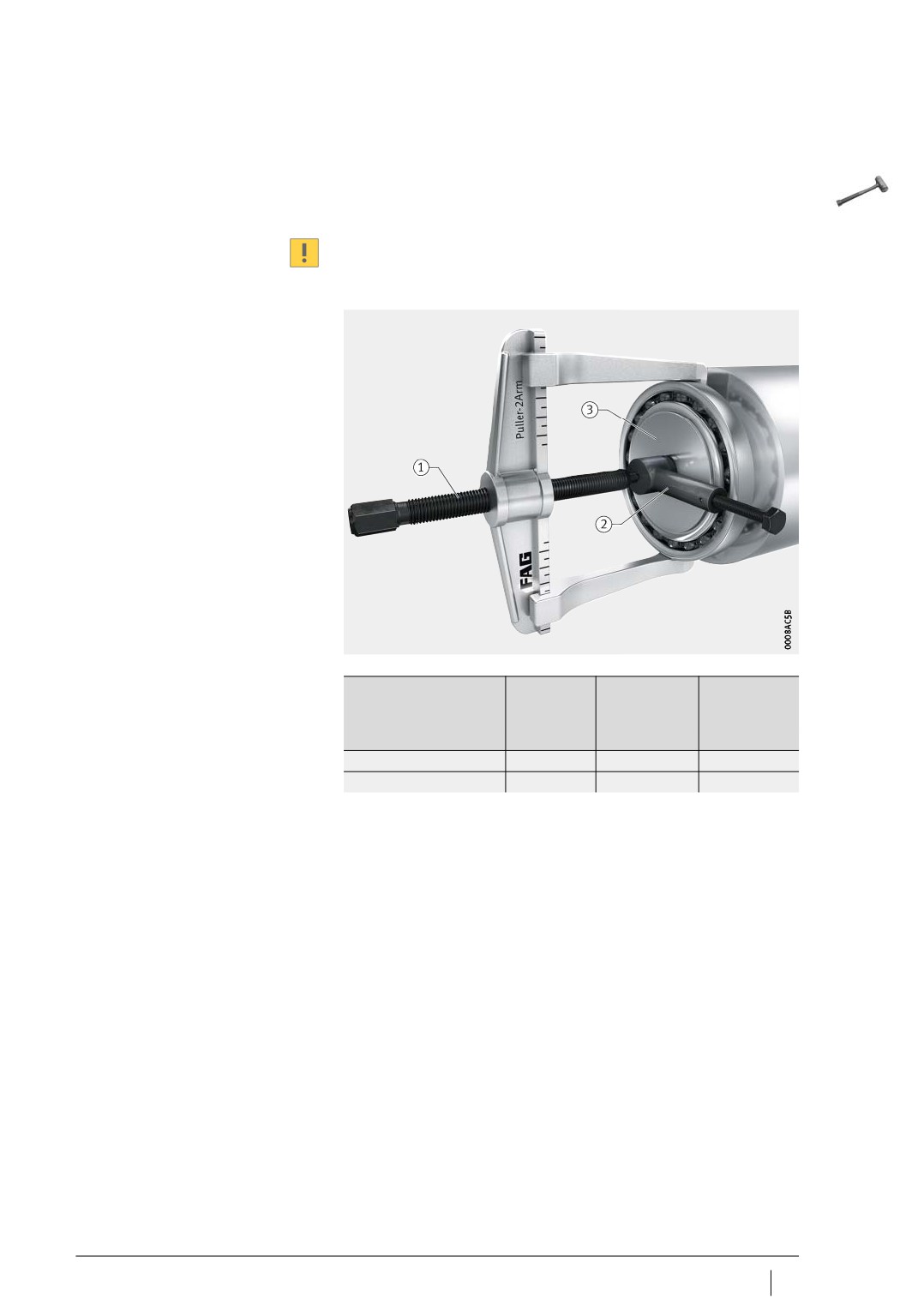

Pисунок 1

Размеры захвата

Schaeffler Technologies

IS 1

25

Механический монтаж и демонтаж

Поставляемые съемники

Условное обозначение

Ширина

Глубина

Размеры

Усилие

с двумя захватами

захвата

захвата

демон-

тажа

w

t

a

b

мм

мм

мм

мм

кН

PULLER-2ARM90

90

100

15

22

30

PULLER-2ARM130

130

100

15

22

30

PULLER-2ARM160

160

150

24

30

50

PULLER-2ARM200

200

150

24

30

50

PULLER-2ARM250

250

200

32

36

75

PULLER-2ARM350

350

200

32

36

75

PULLER-2ARM-SEPARATOR45

45

65

2,5

12 + 1

10

PULLER-2ARM-SEPARATOR90

90

100

2,5

14 + 1

40

PULLER-2ARM-SEPARATOR150

150

150

2,5

28 + 1

40

Поставляемый набор съемников

Условное обозначение: PULLER-2ARM-SET

с двумя захватами

Входящие в состав съемники с двумя захватами

PULLER-2ARM130, PULLER-2ARM200, PULLER-2ARM350

Входящие в состав принадлежности

Узкие съемные крючки для размера 130 и 200, тюбик смазки для резьбы,

транспортировочный кейс

Поставляемые съемники

Условное обозначение

Ширина

Глубина

Размеры

Усилие

с тремя захватами

захвата

захвата

демон-

a

b

тажа

мм

мм

мм

мм

кН

PULLER-3ARM160

160

100

14 + 1

15 + 1

45

PULLER-3ARM230

230

165

19 + 1

22 + 1

100

PULLER-3ARM310

310

235

19 + 1

22 + 1

100

PULLER-3ARM430

430

240

20 + 2

30 + 2

150

PULLER-3ARM660

660

340

22 + 2

34 + 2

150

26

IS 1

Schaeffler Technologies

Гидравлический толкатель Гидравлический толкатель PULLER-SUPPORT, см. табл., использу-

ется для демонтажа плотно посаженных деталей совместно

с механическими съемниками. Его помещают между торцом вала

и винтом съемника.

Диаметр винта съемника не должен быть меньше указанного

минимального значения, см. табл.

Следует учитывать максимальный крутящий момент.

винт съемника

гидравлический толкатель

торец вала

Pисунок 2

Гидравлический толкатель

Поставляемые толкатели

Условное обозначение

Осевое

Минимальный

Максимальный

усилие

диаметр винта

крутящий

момент

кН

мм

Нм

PULLER-SUPPORT80

80

M22

25

PULLER-SUPPORT150

150

M30

50

Schaeffler Technologies

IS 1

27

Наборы внутренних съемников

С помощью набора внутренних съемников PULLER-BORE,

см. табл., можно демонтировать малогабаритные радиальные

и радиально-упорные шарикоподшипники, установленные

с натягом по наружному кольцу. Отверстие внутреннего кольца

подшипника должно быть свободным.

Каждый из внутренних съемников может поставляться отдельно.

С помощью набора внутренних съемников PULLER-INTERNAL

возможен демонтаж стандартных радиальных шариковых

подшипников при плотной посадке наружного кольца. Для

демонтажа подшипника не требуется демонтаж вала.

Внутренние съемники, контропоры и съемники-толкатели могут

поставляться по отдельности.

Поставляемые наборы

Условное обозначение

Диапазон

Комплект поставки

внутренних съемников

диаметров

мин.

макс.

мм

мм

PULLER-BORE5-39-SET

5

39

6 внутренних съемников

1 контропора

1 съемник-толкатель

1 транспортировочный кейс

PULLER-BORE40-79-SET

40

79

4 внутренних съемника

1 контропора

1 съемник-толкатель

1 транспортировочный кейс

PULLER-INTERNAL-10-100-SET

10

100

6 рычагов съемника

2 винта

1 транспортировочный кейс

Дополнительная информация

■ Более подробную информацию см. в каталоге TPI 216

«Инструменты FAG для механического монтажа и демонтажа

подшипников качения».

■ Для справок: info.ru@schaeffler.com, +7 (495) 737-76-60.

Schaeffler Technologies

IS 1

29

Механический монтаж и демонтаж

Гидравлические съемники

Гидравлические съемники, см. табл., находят применение

при демонтаже подшипников, если требуется повышенное

усилие.

С их помощью демонтируют подшипники, зубчатые колеса,

втулки и другие детали, установленные с натягом.

Удлиненные захваты (как принадлежности) позволяют демонти-

ровать более глубоко посаженные подшипники.

Для защиты персонала служит защитная сеть или защитный

экран.

Преимущества гидравлических съемников:

■ механически нагруженные детали из высококачественной

хром-молибденовой стали;

■ легкоходный хромированный поршень из закаленной стали;

■ настраиваемый ход поршня благодаря адаптеру;

■ глубина захвата регулируется с помощью резьбы винта;

■ простота центрирования посредством подпружиненного

стального конуса;

■ легкость перенастройки для работы двумя захватами в случае

нехватки рабочего пространства для трех захватов;

■ вращающийся рычаг насоса или отдельный насос позволяют

выбрать оптимальное рабочее положение.

Поставляемые гидравлические

Условное

Усилие

Ширина захвата

Глубина захвата

Ход

съемники с интегрированным

обозначение

демон-

Стан-

XL

Стан-

XL

ручным насосом

тажа

дартные

дартные

захваты

захваты

кН

мм

мм

мм

мм

мм

PULLER-HYD40

40

200

-

165

-

55

PULLER-HYD60 (-XL)

60

200

220

165

195

80

PULLER-HYD80 (-XL)

80

250

300

210

240

80

PULLER-HYD100 (-XL)

100

250

280

195

250

80

PULLER-HYD120 (-XL)

120

300

330

240

280

80

PULLER-HYD200 (-XL)

200

360

380

275

330

80

PULLER-HYD250 (-XL)

250

410

440

315

385

100

PULLER-HYD300 (-XL)

300

540

610

375

405

100

Поставляемые гидравлические

Условное

Усилие

Ширина захвата

Глубина захвата

Ход

съемники с отдельным

обозначение

демон-

Стан-

XL

Стан-

XL

ручным насосом

тажа

дартные

дартные

захваты

захваты

кН

мм

мм

мм

мм

мм

PULLER-HYD400 (-XL)

400

580

1 000

420

635

120

Дополнительная информация

■ Более подробную информацию см. в каталоге TPI 216

«Инструменты FAG для механического монтажа и демонтажа

подшипников качения».

■ Для справок: info.ru@schaeffler.com, +7 (495) 737-76-60.

30

IS 1

Schaeffler Technologies

Трехсекционные Трехсекционные съемные пластины PULLER-TRISECTION,

съемные пластины см. табл., используются с гидравлическими и механическими

съемниками.

Облегчают процесс демонтажа установленных с натягом

внутренних колец подшипников, подшипников в сборе и других

подобных деталей. Выдерживаемая нагрузка точно соответствует

величине прилагаемого съемником усилия.

Захваты съемника захватывают по центру винты трехсекционной

пластины, обеспечивая равномерность распределения сил.

Даже при демонтаже посаженных с натягом деталей не возникает

каких-либо перекосов и деформаций. Максимальное прилагае-

мое усилие концентрируется на внутреннем кольце подшипника.

Как правило, после демонтажа подшипник и вал остаются

неповрежденными и пригодными к дальнейшей эксплуатации.

Съемные пластины легко устанавливаются за подшипником.

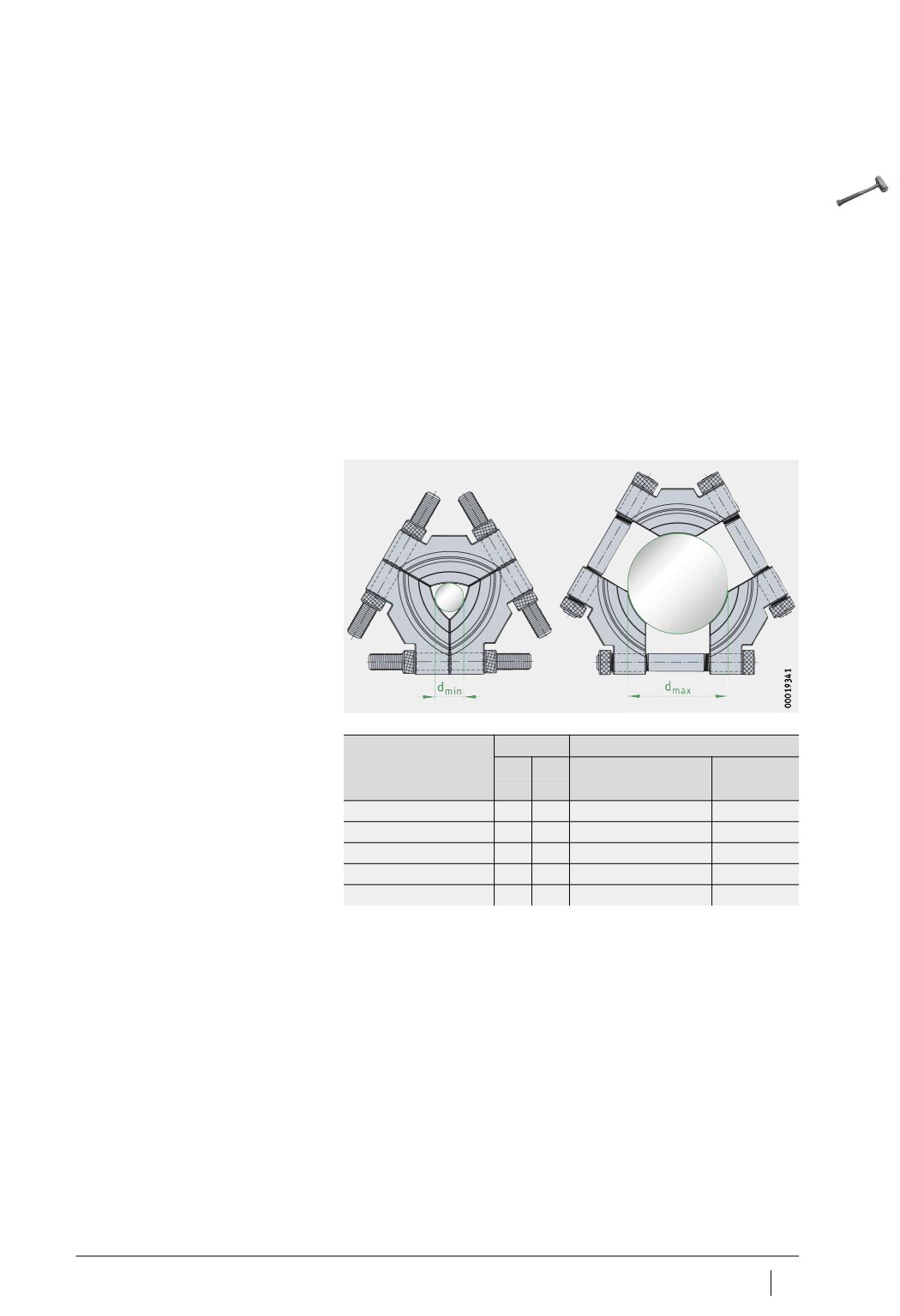

Pисунок 3

Максимальный и минимальный

диаметр съемных пластин,

см. табл.

Поставляемые

Условное обозначение

Размеры

Рекомендовано для съемников

съемные пластины,

dmin

dmax

PULLER-HYD

PULLER-3ARM

d_min и d_max, рис. 3

мм

мм

PULLER-TRISECTION-50

12

50

-

160

PULLER-TRISECTION-100

26

100

40, 60, 80, 100

230

PULLER-TRISECTION-160

50

160

80, 100, 120, 175, 200

310

PULLER-TRISECTION-260

90

260

175, 200, 250, 300

430

PULLER-TRISECTION-380

140

380

250, 300, 400

660

Дополнительная информация

■ Более подробную информацию см. в каталоге TPI 216

«Инструменты FAG для механического монтажа и демонтажа

подшипников качения».

■ Для справок: info.ru@schaeffler.com, +7 (495) 737-76-60.

Schaeffler Technologies

IS 1

31

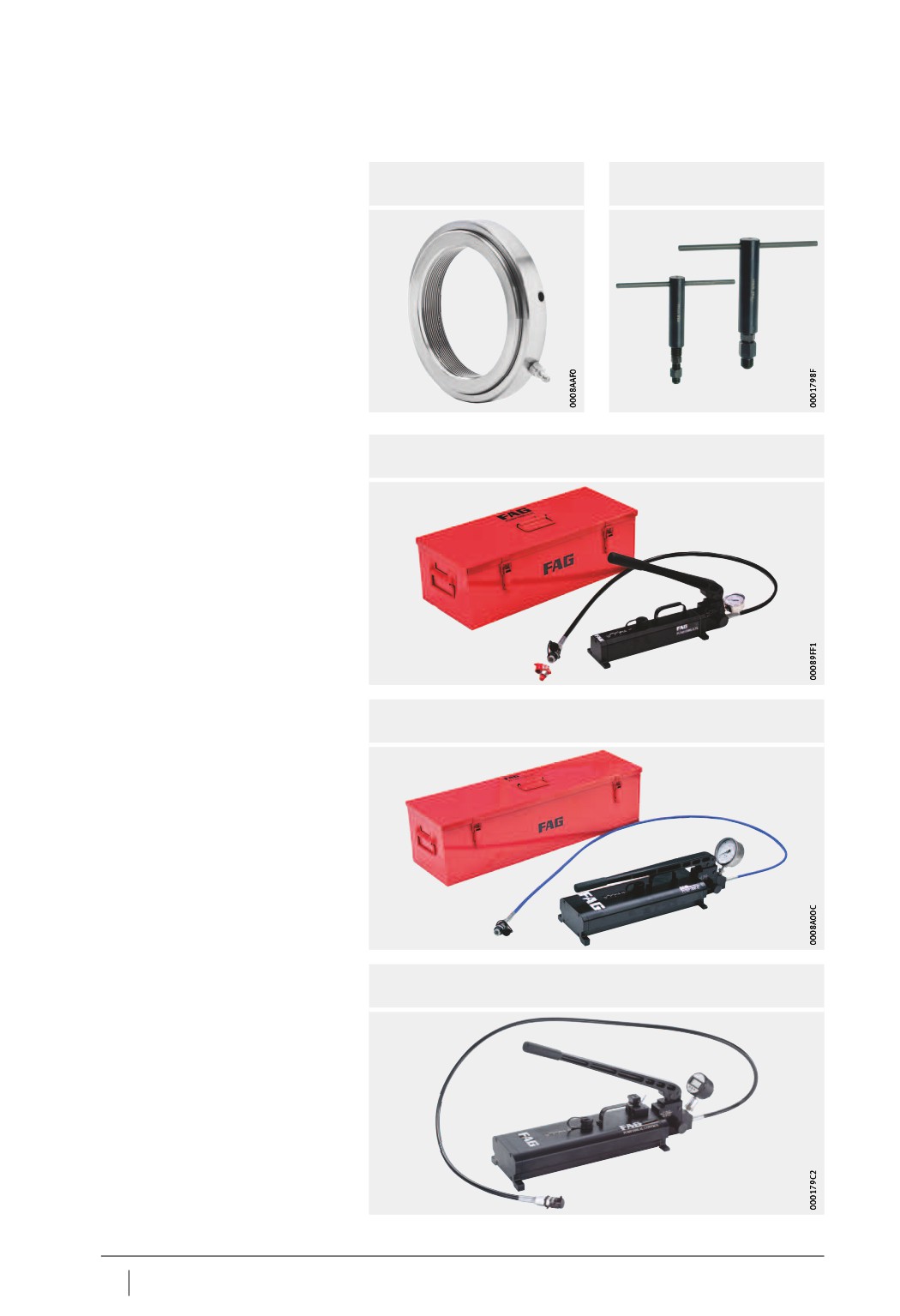

Общий обзор Гидравлический монтаж и демонтаж

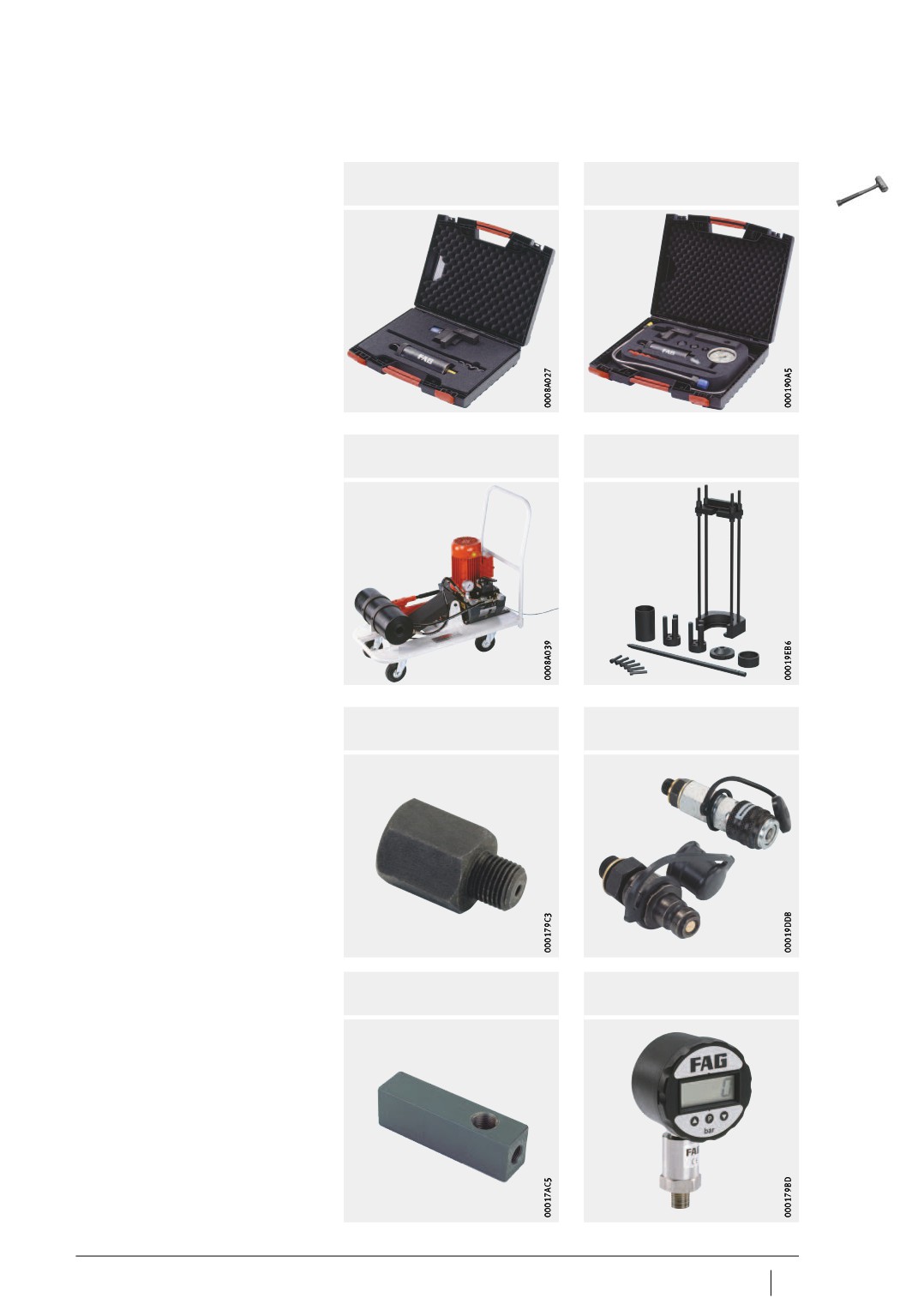

Гидравлические гайки_HYDNUT

INJECT2500, INJECT1600

Масляные инжекторы

Ручные насосы_{PUMP1000-0,7L}

одноступенчатые

двухступенчатые

PUMP1000-4L, PUMP1000-8L, PUMP1600-4L, PUMP1600-8L,

PUMP2500-4L, PUMP2500-8L

для контроля перемещения

PUMP1000-4L-CONTROL

32

IS 1

Schaeffler Technologies

Насосы высокого давления_{PUMP4000-0,2L}

PUMP2500-0,2L-KIT

Передвижной

TOOL-RAILWAY-AGGREGATE

TOOL-RAILWAY-AXLE

гидравлический агрегат

Комплект инструментов

Соединительные элементы,

PUMP.NIPPLE,

PUMP1600.VALVE-NIPPLE,

принадлежности

PUMP.ADAPTER

PUMP1600.VALVE-SOCKET

Переходники и соединители

Быстроразъемное соединение

Кронштейны насосов

PUMP.HOLDER-2,

PUMP1000.MANO-DIGI

Цифровой манометр PUMP.HOLDER-3

Schaeffler Technologies

IS 1

33

Общий обзор Гидравлический монтаж и демонтаж

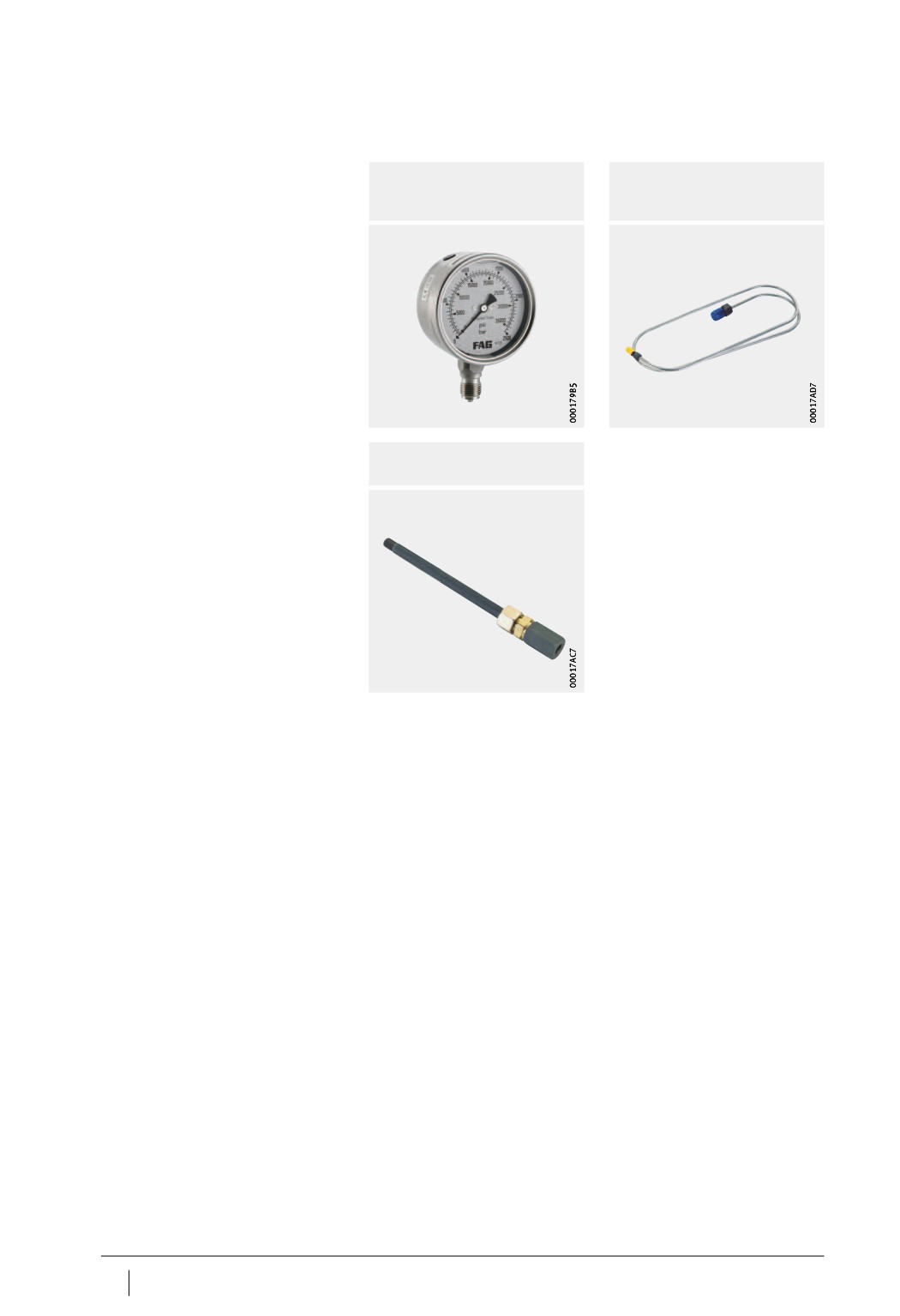

Манометры

PUMP1000.MANO-G1/2,

PUMP.PIPE

Трубка высокого давления

PUMP1600.MANO-G1/2,

PUMP2500.MANO-G1/2

Переходник для

PUMP.SLEEVE-CONNECTOR

закрепительной/стяжной втулки

34

IS 1

Schaeffler Technologies

содержание      ..      1       2         ..

///////////////////////////////////////
