ЗАО Гидромашсервис (ГРУППА ГСМ). КАТАЛОГ НАСОСОВ - часть 3





насосы центробежные секционные вертикальные
типа ЦНСв и агрегаты электронасосные на их основе
НАСОСЫ ЦЕНТРОБЕЖНЫЕ СЕКЦИОННЫЕ ВЕРТИКАЛЬНЫЕ
типа ЦНСв и АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы центробежные секционные вертикаль-
ные типа ЦНСв и агрегаты электронасосные на их
основе предназначены для перекачивания воды
и других неагрессивных и негорючих жидкостей с
рН = 7...9,2, температурой не более 120°С, с массо-
вой долей механических примесей не более 0,1%,
размером твердых частиц не более 0,1 мм.
Насосы ЦНСв применяются для питания водой па-
ровых котлов малой и средней мощности, на уста-
новках повышения давления, в промышленных
установках и при строительстве общественных и
жилых зданий, для обеспечения циркуляции горя-
чей и холодной воды.
Насосы ЦНСв выпускаются в климатическом ис-
полнении УХЛ, Т категории размещения 4, 2 по
ГОСТ 15150.
Насосы (агрегаты) предназначены для работы как
в закрытых помещениях, так и вне помещений под
навесом, при температуре окружающего воздуха
от 0 до +50°С.
Насосы (агрегаты) не предназначены для эксплуа-
тации во взрыво- и пожароопасных помещениях.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Насосы ЦНСв — с односторонним расположени-
Материалы основных деталей насоса
ем рабочих колес. Комплект чугунных секций —
диафрагм со вставленными в них направляющими
Корпус
СЧ20
аппаратами и рабочими колесами соединяется
Колесо рабочее
СЧ20
между собой стяжными шпильками. Стыки секций
уплотняются резиновыми кольцами.
Аппарат
СЧ20
Всасывающий и напорный патрубки расположены
направляющий
горизонтально и в одной плоскости. По желанию
Кронштейн
СЧ20
заказчика можно разворачивать патрубки относи-
тельно друг друга.
Проставка
СЧ20
Насос приводится в действие электродвигате-
Фонарь
СЧ20
лем через упругую муфту. Ротор вращается в двух
опорах. Верхней опорой служат радиальный и
Сталь 20Х13, Сталь
Вал
радиально-упорный подшипники, которые смазы-
95Х18
ваются консистентной смазкой, нижней опорой —
подшипник скольжения, установленный в корпусе
Кольца уплотняющие
Сталь 45
всасывания.
Допускается замена материалов другими,
Уплотнение вала — сальниковое двойное. Сальни-
не ухудшающими эксплуатационные
ковая набивка размещена в корпусе нагнетания, в
характеристики насоса.
котором имеются два отверстия с штуцерами для
подвода охлаждающей жидкости.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ЦНСв 20 - 120 - 1 УХЛ 4
центробежный насос секционный вертикальный;
подача, м3/ч;
напор, м;
расположение патрубков;
климатическое исполнение и категория размещения.
насосное оборудование для
40
водного хозяйства и ЖКХ
насосы центробежные секционные вертикальные
типа ЦНСв и агрегаты электронасосные на их основе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры
Давление
энергопитания
на входе
Макси-
Типроразмер
Частота
Масса
Подача,
Напор,
в насос,
мальная
Кпд,
Число
насоса
вращения,
насоса,
м3 /ч
м
МПа
мощность
%
ступеней
(агрегата)
с1 (об/мин)
кг
(кгс/см2)
насоса, кВт
ЦНСв12,5-40
12,5
40
3,8
55
4
62
ЦНСв12,5-60
12,5
60
5,2
55
6
74
ЦНСв12,5-80
12,5
80
7,6
55
8
86
ЦНСв12,5-100
12,5
100
9,5
55
10
98
0,4 (4,0)
49,2 (2950)
ЦНСв20-45
20
45
4,2
60
4
63
ЦНСв20-70
20
70
7,2
60
6
87
ЦНСв20-95
20
95
10,2
60
8
111
ЦНСв20-120
20
120
13,2
60
10
135
Значения основных параметров указаны при работе насосов на воде с температурой 293К (20oС) и плотностью 1000 кг/м3.
ХАРАКТЕРИСТИКИ
ЦНСв12,5
ЦНСв20
частота вращения 49,2 с-1 (2950 об/мин)
частота вращения 49,2 с-1 (2950 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
жидкость - вода (20 OC), плотностью 1000 кг/м3
насосное оборудование для
41
водного хозяйства и ЖКХ
насосы центробежные секционные вертикальные
типа ЦНСв и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА
Типоразмер
Число
Распол.
Размеры в мм
Масса,
насоса
ступ.
патруб.
L
L1
L2
B
H
H1
H2
H3
D
D1
D2
D3
h
d
d1
d2
b
кг
ЦНСв12,5-40-1
4
1
232
186
715
270
ЦНСв12,5-40-2
4
2
232
243
715
270
92
250
215
180
62
ЦНСв12,5-40-3
4
3
300
186
715
270
ЦНСв12,5-40-4
4
4
232
243
715
270
М12
ЦНСв12,5-60-1
6
1
232
186
830
385
ЦНСв12,5-60-2
6
2
232
243
830
385
300
265
230
74
ЦНСв12,5-60-3
6
3
300
186
830
385
ЦНСв12,5-60-4
6
4
232
243
830
385
164
96
35
186
16,5
14
18
5
ЦНСв12,5-80-1
8
1
232
186
945
500
ЦНСв12,5-80-2
8
2
232
243
945
500
112
86
ЦНСв12,5-80-3
8
3
300
186
945
500
ЦНСв12,5-80-4
8
4
232
243
945
500
350
300
250
М16
ЦНСв12,5-100-1
10
1
232
186
1060
615
ЦНСв12,5-100-2
10
2
232
243
1060
615
98
ЦНСв12,5-100-3
10
3
300
186
1060
615
ЦНСв12,5-100-4
10
4
232
243
1060
615
ЦНСв20-45-1
4
1
245
218
780
295
ЦНСв20-45-2
4
2
245
259
780
295
81
250
215
180
63
ЦНСв20-45-3
4
3
300
218
780
295
ЦНСв20-45-4
4
4
245
259
780
295
М12
ЦНСв20-70-1
6
1
245
218
900
415
ЦНСв20-70-2
6
2
245
259
900
415
300
265
230
87
ЦНСв20-70-3
6
3
300
218
900
415
ЦНСв20-70-4
6
4
245
259
900
415
194
113
47
111
218
20,5
18
18
6
ЦНСв20-95-1
8
1
245
218
1020
535
ЦНСв20-95-2
8
2
245
259
1020
535
111
ЦНСв20-95-3
8
3
300
218
1020
535
ЦНСв20-95-4
8
4
245
259
1020
535
350
300
250
М16
ЦНСв20-120-1
10
1
245
218
1140
655
ЦНСв20-120-2
10
2
245
259
1140
655
141
135
ЦНСв20-120-3
10
3
300
218
1140
655
ЦНСв20-120-4
10
4
245
259
1140
655
насосное оборудование для
42
водного хозяйства и ЖКХ
насосы центробежные секционные вертикальные
типа ЦНСв и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
Типоразмер
Число
Марка
Мощн.
Размеры в мм
Масса,
агрегата
ступ.
двигателя
двиг., кВт
L
L
L2
L3
L4
B
D
D1
H
H1
кг
1
ЦНСв12,5-40-1
4
АИР 100L2
5,5
232
147
272
186
1025
270
100
ЦНСв12,5-40-2
4
АИР 100L2
5,5
232
147
272
243
1025
270
100
250
ЦНСв12,5-40-3
4
АИР 100L2
5,5
300
147
272
186
1025
270
100
ЦНСв12,5-40-4
4
АИР 100L2
5,5
232
147
272
243
1025
270
100
ЦНСв12,5-60-1
6
АИРМ 112М2
7,5
232
173
323
186
1185
385
130
ЦНСв12,5-60-2
6
АИРМ 112М2
7,5
232
173
323
243
1185
385
130
300
ЦНСв12,5-60-3
6
АИРМ 112М2
7,5
300
173
323
186
1185
385
130
ЦНСв12,5-60-4
6
АИРМ 112М2
7,5
232
173
323
243
1185
385
130
164
96
186
ЦНСв12,5-80-1
8
АИР 132М2
11
232
193
368
186
1365
500
175
ЦНСв12,5-80-2
8
АИР 132М2
11
232
193
368
243
1365
500
175
ЦНСв12,5-80-3
8
АИР 132М2
11
300
193
368
186
1365
500
175
ЦНСв12,5-80-4
8
АИР 132М2
11
232
193
368
243
1365
500
175
350
ЦНСв12,5-100-1
10
АИР 132М2
11
232
193
368
186
1480
615
185
ЦНСв12,5-100-2
10
АИР 132М2
11
232
193
368
243
1480
615
185
ЦНСв12,5-100-3
10
АИР 132М2
11
300
193
368
186
1480
615
185
ЦНСв12,5-100-4
10
АИР 132М2
11
232
193
368
243
1480
615
185
ЦНСв20-45-1
4
АИР 100L2
5,5
245
147
272
218
1090
295
100
ЦНСв20-45-2
4
АИР 100L2
5,5
245
147
272
259
1090
295
100
250
ЦНСв20-45-3
4
АИР 100L2
5,5
300
147
272
218
1090
295
100
ЦНСв20-45-4
4
АИР 100L2
5,5
245
147
272
259
1090
295
100
ЦНСв20-70-1
6
АИРМ 112М2
7,5
245
173
323
218
1255
415
145
ЦНСв20-70-2
6
АИРМ 112М2
7,5
245
173
323
259
1255
415
145
300
ЦНСв20-70-3
6
АИРМ 112М2
7,5
300
173
323
218
1255
415
145
ЦНСв20-70-4
6
АИРМ 112М2
7,5
245
173
323
259
1255
415
145
194
113
218
ЦНСв20-95-1
8
АИР 132М2
11
245
193
368
218
1440
535
200
ЦНСв20-95-2
8
АИР 132М2
11
245
193
368
259
1440
535
200
ЦНСв20-95-3
8
АИР 132М2
11
300
193
368
218
1440
535
200
ЦНСв20-95-4
8
АИР 132М2
11
245
193
368
259
1440
535
200
350
ЦНСв20-120-1
10
АИР 160S2
15
245
245
420
218
1635
655
265
ЦНСв20-120-2
10
АИР 160S2
15
245
245
420
259
1635
655
265
ЦНСв20-120-3
10
АИР 160S2
15
300
245
420
218
1635
655
265
ЦНСв20-120-4
10
АИР 160S2
15
245
245
420
259
1635
655
265
насосное оборудование для
43
водного хозяйства и ЖКХ
насосы центробежные секционные питательные
типа ЦНСп и агрегаты электронасосные на их основе
НАСОСЫ ЦЕНТРОБЕЖНЫЕ СЕКЦИОННЫЕ ПИТАТЕЛЬНЫЕ
типа ЦНСп и АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы центробежные секционные питательные
ЦНСп 2,5 и агрегаты на их основе предназначены
для перекачивания воды и других неагрессивных
и негорючих жидкостей с рН = 7...9,2, температу-
рой не более 120°С, с массовой долей механиче-
ских примесей не более 0,1%, размером твердых
частиц не более 0,1 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Насосы ЦНСп 2,5 применяются для питания водой
навесом при температуре окружающего воздуха
паровых котлов малой и средней мощности, на
от 0 до +50°С.
установках повышения давления, в промышлен-
Насосы ЦНСп 2,5 выпускаются в климатическом
ных установках и при строительстве обществен-
исполнении УХЛ, Т категории размещения 4, 2 и
ных и жилых зданий, для обеспечения циркуляции
по ГОСТ 15150-69.
горячей и холодной воды.
Насосы (агрегаты) предназначены для работы как
Насосы (агрегаты) не предназначены для эксплуа-
в закрытых помещениях, так и вне помещений под
тации во взрыво- и пожароопасных помещениях.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Насос состоит из корпуса нагнетания, корпуса вса-
и радиально-упорного подшипников качения, рас-
сывания и секций рабочих органов (колес рабочих
положенный в фонаре. Уплотнение вала — саль-
и аппаратов направляющих, унифицированных с
никовое.
нефтяными насосами типа УЭЦН), установленных
Материалы основных деталей насоса
между ними в корпусе. Соединение корпусов вы-
полнено при помощи фланцев накидных. Места
Корпус всасывания
Сталь 3
соединения корпусов уплотняются резиновыми
кольцами. Соединение насоса с двигателем про-
Корпус нагнетания
Сталь 3
изводится на раме посредством упругой муфты.
Колесо рабочее
СЧ03Ц01Б
В корпусе всасывания имеется два отверстия для
Аппарат
подвода и отвода охлаждающей жидкости к саль-
СЧ03Ц01Б
направляющий
никовому уплотнению. В фонаре имеется отвер-
стие для отвода утечек через сальниковое уплот-
Корпус
Сталь 45
нение.
Вал
03Х14Н7Е
Ротор насоса состоит из вала, рабочих колес, вту-
лок защитных и втулок подшипника скольжения.
Допускается замена материалов другими,
Опорами ротора служат промежуточные подшип-
не ухудшающими эксплуатационные характеристки
ники скольжения, расположенные в корпусе, и
насоса.
подшипниковый узел, состоящий из радиального
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ЦН С п 2,5 - 120 УХЛ 4
центробежный насос;
секционный;
питательный;
подача, м3/ч;
напор, м;
климатическое исполнение и категория размещения.
насосное оборудование для
44
водного хозяйства и ЖКХ
насосы центробежные секционные питательные
типа ЦНСп и агрегаты электронасосные на их основе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование
ЦНСп 2,5-80
ЦНСп 2,5-120
ЦНСп 2,5-160
насоса (агрегата)
Подача, м3/ч
2,5
2,5
2,5
Напор, м
80
120
160
Давление на входе
0,4 (4,0)
0,4 (4,0)
0,4 (4,0)
в насос, МПа (кгс/см2)
Максимальная мощность
1,6
2,4
2,9
насоса, кВт
Частота вращения с-1 (об/мин)
49,2 (2950)
49,2 (2950)
49,2 (2950)
КПД, %
43
43
43
Число ступеней
18
27
36
род тока
переменный
Параметры
напряжение, В
220/380
энергопитания
частота тока, Гц
50
Значения основных параметров указаны при работе насоса на воде с температурой 20°С и плотностью 1000 кг/см3.
ХАРАКТЕРИСТИКА НАСОСА ЦНСП 2,5
насосное оборудование для
45
водного хозяйства и ЖКХ
насосы центробежные секционные питательные
типа ЦНСп и агрегаты электронасосные на их основе
ГАБАРИТНЫЙ ЧЕРТЁЖ НАСОСА ЦНСп 2,5
Типоразмер насоса
Число ступеней
L, мм
Масса, кг
ЦНСп 2,5-80
18
1080
43
ЦНСп 2,5-120
27
1305
49
ЦНСп 2,5-160
36
1530
56,6
ГАБАРИТНЫЙ ЧЕРТЁЖ АГРЕГАТА ЦНСп 2,5
Типоразмер
Число
Марка
Мощность
Размеры в мм
Масса,
агрегата
ступеней
двигателя
двигателя, кВт
кг
L
L1
L2
L3
L4
Н
ЦНСп 2,5-80
18
АИР80В2
2,2
1406
750
1050
525
161
405
128
ЦНСп 2,5-120
27
AИP90L2
3
1668
975
1250
625
163
420
135
ЦНСп 2,5-160
36
АИР100S2
4
1905
1200
1450
725
253
430
150
насосное оборудование для
46
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К 8/18 и 1К 20/30
и агрегаты электронасосные на их основе
НАСОСЫ ЦЕНТРОБЕЖНЫЕ КОНСОЛЬНЫЕ типа 1К 8/18 и 1К 20/30
и АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы центробежные консольные типов 1К8/18,
1К20/30 и агрегаты электронасосные на их основе
предназначены для перекачивания воды (кроме
морской), а также других жидкостей, сходных
с водой по плотности, вязкости и химической
активности, с температурой от
-10 до
+85°С,
рН = 6...9, с содержанием твердых включений не
более 1% по массе и размером не более 0,2 мм.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Насосы 1К8/18, 1К20/30 комплектуются саль-
Литол 24, ЦИАТИМ 221. Допускается установка
никовым уплотнением вала. Корпус насоса пред-
подшипников со смазкой на весь срок службы.
ставляет собой чугунную отливку, внутренняя по-
Фундаментная рама представляет собой сварную
лость которой выполнена в виде спирального от-
конструкцию, изготовленную из стального прока-
вода, переходящего в напорный патрубок. Корпус
та, на которую устанавливаются насос и электро-
насоса крепится к фланцу опорного кронштейна.
двигатель.
Входной патрубок выполнен в крышке корпуса на
оси вращения (горизонтально). Напорный патру-
Материалы основных деталей насоса
бок — боковой, выполнен в корпусе в одной пло-
Кронштейн
СЧ20
скости с осью вращения (вертикально). Рабочее
Корпус
СЧ20
колесо — одностороннего входа, закрытого типа.
Подвод жидкости к рабочему колесу осевой.
Крышка
СЧ20
Ротор насоса приводится во вращение электро-
Колесо рабочее
СЧ20
двигателем через упругую соединительную муфту.
Вал
Сталь 45
Опорами ротора служат два радиальных подшип-
ника, которые установлены в кронштейне. Для из-
Допускается замена материалов другими, не
мерения температуры подшипников в кронштей-
ухудшающими эксплуатационные свойства насоса.
не предусмотрены два отверстия М8х1-7Н. Под-
шипники смазываются консистентной смазкой
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
1 К 8 / 18 У3.1
модернизация
консольный
подача, м3/ч
напор, м
климатическое исполнение и категория размещения.
При поставке насоса с одним из вариантов рабочих колес по внешнему диаметру добавляется индекс:
«м» — увеличенный диаметр;
«а» — уменьшенный для работы в средней части поля Q-H;
«б» — уменьшенный для работы в нижней части поля.
насосное оборудование для
47
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К 8/18 и 1К 20/30
и агрегаты электронасосные на их основе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Норма
Наименование показателя
1К 8/18К
1К 20/30
Подача, м3/ч (л/с)
8 (2,2)
20 (5,6)
Напор, м
18
30
Частота вращения, с -1 (об/мин)
48(2900)
Давление на входе в насос, МПа (кгс/см2), не более
0,25(2,5)
Допускаемый кавитационный запас, м, не более
3,8
Утечка через сальниковое уплотнение, м3/ч (л/с)
0,3...1,5х10-3 (0,3...1,5)
КПД насоса, %, не менее
53
64
Максимальная мощность насоса, кВт
1,2
3,5
род тока
переменный
Параметры
напряжение, В
220/380
энергопитания
частота тока, Гц
50
Значения основных параметров указаны при работе насосов на воде с температурой (20 оС) и плотностью 1000 кг/м3.
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСОВ типа 1К 8/18; 1К 20/30
Размеры в мм
Типоразмер
насоса
L
I
l1
l2
а
a1
b
b1
В
В1
В2
Н
Н1
1К8/18
230
135
75
240
466
120
115
91
195
140±0,7 М
160
130±0,7 М
120
1К20/30
275
163
98
270
Размеры в мм
Типоразмер
масса, кг
насоса
d
d1
D
D0
D1
D2
D3
D4
D5
D6
D7
D8
1К8/18
140
50
110
90
32
70
90
120
95
110
27
25
14
1К20/30
160
65
130
100
40
80
100
130
100
125
30,5
насосное оборудование для
48
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К 8/18 и 1К 20/30
и агрегаты электронасосные на их основе
ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ ЭЛЕКТРОНАСОСНЫХ типа 1К 8/18, 1К 20/30
Двигатель
Размеры в мм
Типо-
Число
Мощ-
Напря-
размер
оборотов
Типоразмер
ность,
жение,
L
L1
I
I1
I2
А
A1
А2
В
В1
В2
В3
В4
Н
h
h1
h2
агрегата
-1
с
кВт
В
(об/мин)
5А80МА2
785
323
1К8/18
А80А2
1,5
790
525
109
240
240
336
230
296
312
75
135
330
203
120
83
1К8/18а
АИР80А2
790
328
АИР100L2
865
379
276
343
1К20/30м
5,5
580
A100L2
915
379
275
370
250
250
300
300
AИP100S2
835
365
276
50
220,
1К20/30
4,0
555
120
185
102
193
73
(3000)
380
A100S2
870
365
343
AИP90L2
810
355
98
163
150
1К20/30а
3,0
560
290
290
A90L2
845
355
275
АИР80В2
815
240
240
1К20/30б
А80В2
2,2
810
525
109
336
296
312
353
203
83
5А80МВ2
810
насосное оборудование для
49
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К 8/18 и 1К 20/30
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
Размеры в мм
Типоразмер
Типоразмер
Масса, кг
агрегата
двигателя
D
D0
D1
D2
D3
D4
D5
D6
D7
D8
5А80МА2
61
1К8/18
А80А2
140
50
110
90
32
70
90
120
110
95
56
1К8/18а
АИР80А2
56
AИP100L2
81
1К20/30м
A100L2
72
AИP100S2
73,5
1К20/30
A100S2
66
AИP90L2
160
65
130
100
40
80
100
130
125
100
69
1К20/30а
A90L2
64
АИР80В2
61
1К20/30б
А80В2
61
5А80МВ2
63
насосное оборудование для
50
водного хозяйства и ЖКХ
насосы центробежные консольные типа К 45/30
и агрегаты электронасосные на их основе
НАСОСЫ ЦЕНТРОБЕЖНЫЕ КОНСОЛЬНЫЕ типа К 45/30
и АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы центробежные консольные К 45/30 и
агрегаты электронасосные на их основе предназ-
начены для перекачивания воды (кроме морской),
а также других жидкостей, сходных с водой по
плотности, вязкости и химической активности,
с температурой от -10 до +85 о С, рН=6...9, с содер-
жанием твердых включений не более 1% по массе
и размером не более 0,2 мм.
Насосы (агрегаты) предназначены для замены и
ремонта аналогичных насосов (агрегатов), выпу-
скаемых ранее и другими предприятиями.
Насосы К 45/30 выпускаются в климатическом
исполнении У3.1 по ГОСТ 15150-69.
Насосы (агрегаты) не предназначены для эксплу-
атации во взрыво- и пожароопасных помещениях.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
К 45 / 30 У3.1
консольный;
подача, м3/ч;
напор, м;
климатическое исполнение и категория размещения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Норма
Наименование показателя
К 45/30
К 45/30а
Подача, м3/ч (л/с)
45 (12,5)
35 (9,7)
Напор, м
32
25
Частота вращения, с-1 (об/мин)
48(2900)
Давление на входе в насос, МПа (кгс/см2), не более
0,25(2,5)
Допускаемый кавитационный запас, м, не более
4,0
Утечка через сальниковое уплотнение, м3/ч (л/с)
0,3х10-3...1,5х10-3 (0,3...1,5)
КПД насоса, %
72
70
Максимальная мощность насоса, кВт
6,5
5,0
Масса насоса, кг
49,5
род тока
переменный
Параметры
напряжение, В
220/380
энергопитания
частота тока, Гц
50
Значения основных параметров указаны при работе насосов на воде с температурой 20 оС и плотностью 1000 кг/м3.
насосное оборудование для
51
водного хозяйства и ЖКХ
насосы центробежные консольные типа К 45/30
и агрегаты электронасосные на их основе

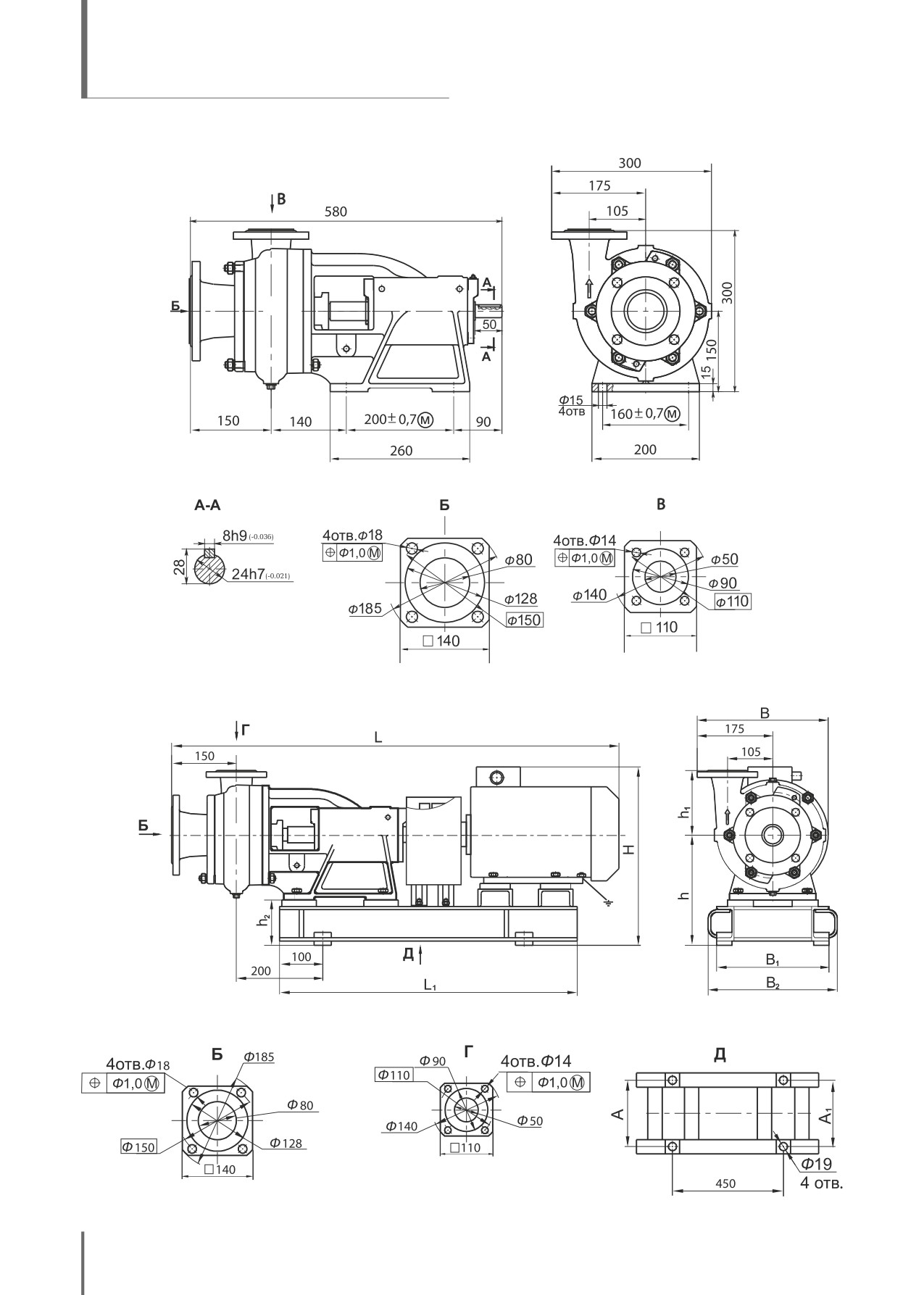

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСОВ типа К 45/30
ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ ЭЛЕКТРОНАСОСНЫХ типа К 45/30
насосное оборудование для
52
водного хозяйства и ЖКХ
насосы центробежные консольные типа К 45/30
и агрегаты электронасосные на их основе
Двигатель
Размеры в мм
Типоразмер
Масса,
насоса
Мощность,
кг
Типоразмер
L
L1
А
А1
h
h1
h2
B
B1
В2
H
кВт
АИР112М2 У3
1035
415
118
5АМ112М2 У3
1085
425
135
К45/30
7,5
690
300
А112М2 У3
1100
455
148
225
225
255
150
105
260
300
АИРМ112М2 У3
1040
428
127
АИР100L2 У3
995
290
405
110
К45/30а
5,5
660
А100L2 У3
1025
285
435
97
АИР112М2 У3
1035
375
119
5АМ112М2 У3
1085
385
136
К45/30
7,5
690
300
А112М2 У3
1100
415
149
250
215
150
65
360
360
АИРМ112М2 У3
1040
388
128
АИР100L2 У3
995
290
365
109
К45/30а
5,5
660
А100L2 У3
1025
285
395
106
насосное оборудование для
53
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К
и агрегаты электронасосные на их основе
НАСОСЫ ЦЕНТРОБЕЖНЫЕ КОНСОЛЬНЫЕ типа 1К
и АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы центробежные консольные типа 1К и агре-
гаты на их основе, предназначенные для перекачи-
вания технической воды (кроме морской), а также
других жидкостей, сходных с водой по плотности,
вязкости, химической активности, с температурой:
1К50-32-125, 1К65-50-160 от минус 10 до 85°С;
1К80-50-200, 1К80-65-160, 1К100-65-200, 1К100-
65-250, 1К150-125-315, 1К100-80-160 от минус 10
до 105°С , рН = 6...9, с содержанием твердых вклю-
чений не более 1% по массе, размером не более
0,2 мм.
Насосы (агрегаты) 1К выпускаются в климатиче-
ском исполнении У3.1 и Т2 ГОСТ 15150-69.
лем, предназначены для эксплуатации во взры-
Насосы (агрегаты) с торцовым уплотнением вала,
воопасных и пожароопасных помещениях. Класс
укомплектованные взрывозащищенным двигате-
взрывоопасных зон 1, 2 ГОСТ Р 51330.9-99.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Насос типа 1К — центробежный, горизонтальный,
других типов муфт. Опорами ротора служат два
консольный, с сальниковым или торцовым уплот-
радиальных подшипника, установленных в крон-
нением вала.
штейне. Для измерения температуры подшипни-
ков в кронштейне предусмотрены два отверстия
Корпус насоса представляет собой чугунную от-
М8х1-7Н. Подшипники смазываются консистент-
ливку, в которой выполнены входной и выходной
ной смазкой Литол 24. Допускается установка
патрубки, спиральная камера и опорные лапы.
подшипников со смазкой на весь срок службы.
К корпусу насоса крепится фланец кронштейна.
Кронштейн соединен с корпусом уплотнения. В
По заказу потребителя агрегат может комплекто-
корпусе уплотнения выполнены отверстия для по-
ваться преобразователем частоты переменного
дачи охлаждающей (затворной) жидкости к уплот-
тока на соответствующую мощность приводного
нению.
электродвигателя.
При перекачивании жидкости температурой свы-
Материалы основных деталей
ше 333 К (+60°С) подача охлаждающей (затвор-
ной) жидкости производится от постороннего ис-
Корпус
точника холодной воды.
Корпус уплотнения или
Рабочее колесо — центробежное, одностороннего
диафрагма
СЧ20
входа, закрытого типа. Подвод жидкости к рабо-
Кронштейн
чему колесу осевой. Рабочее колесо разгружено
от действия осевой силы на насосах с условным
Колесо рабочее
диаметром рабочего колеса 200—315 мм разгру-
СЧ20 или СЧ15
зочными отверстиями, выполненными на основ-
Крышка подшипника
ном диске колеса, а на насосах с условным диа-
Бр 03Ц7С5Н1
метром рабочего колеса 160 мм — импеллером,
Сталь 45
выполненным на основном диске колеса. На насо-
Вал
Сталь 95Х18
сах 1К50-32-125 и 1К65-50-160 разгрузки нет.
Допускается замена материалов другими,
Ротор насоса приводится во вращение электро-
не ухудшающими эксплуатационные
двигателем через соединительную втулочно-
свойства насоса.
пальцевую муфту. Допускается применение
насосное оборудование для
54
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К
и агрегаты электронасосные на их основе
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
1К 80 - 50 - 200 У3.1
консольный;
диаметр входного патрубка, мм;
диаметр выходного патрубка, мм;
номинальный диаметр рабочего колеса, мм;
климатическое исполнение и категория размещения
При поставке насоса с одним из вариантов рабочих колес по внешнему диаметру добавляется
индекс:
«а», «б» — уменьшенный диаметр рабочего колеса;
«м» — увеличенный диаметр рабочего колеса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры
энергопитания
Типоразмер
Давление на входе
Максимальная
Частота
Подача,
Напор,
насоса
в насос, МПа
мощность
вращения,
м3/ч (л/с)
м
Напря-
(агрегата)
(кгс/см), не более
насоса, кВт
с-1(об/мин)
Род
Частота
жение,
тока
тока, Гц
В
1К80-50-200
50(13,9)
50
0,35(3,5)
15
48(2900)
1К100-65-250
100(27,8)
80
0,35(3,5)
40
48(2900)
1К150-125-315
200(55,6)
32
0,35(3,5)
30
24(1450)
1К50-32-125
12,5(3,47)
20
0,35(3,5)
1,6
48(2900)
1К65-50-160
25(6,95)
32
0,35(3,5)
4,3
48(2900)
1К100-65-200
100(27,8)
50
0,60 (6,0)
24,5
48(2900)
1К80-65-160
50(13,9)
32
0,60 (6,0)
7,0
48(2900)
1К100-80-160
100(27,8)
32
0,60 (6,0)
12,8
48(2900)
насосное оборудование для
55
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА
Размеры в мм
Обозначение размера
I
l1
l2
а
a1
а2
а3
а4
b
b1
b2
Ь3
b4
В
В1
Н49.899.01.00.000
1К80-50-200
100
385
50
285
70
100
45
16
265
212
165
110
145
140
125
Н49.949.01.00.000
1К80-65-160
100
415
80
270
95±0,3
125
45
16
280
212
150
110
145
150
140
Н49.901.01.00.000
1К100-65-250
125
500
80
370
120
160
45
16
360
280
200
110
145
155
140
Н49.950.01.00.000
1К100-80-160
100
415
80
270
95±0,3
125
45
16
280
212
150
110
145
155
150
Н49.908.01.00.000
1К150-125-315
140
558
80
355
150
200
70
30
500
400
300
110
160
-
-
Н49.958.01.00.000
1К50-32-125
80
385
50
275
70
100
45
16
190
140
90
110
145
-
105
Н49.957.01.00.000
1К65-50-160
80
385
50
275
70
100
45
16
240
190
140
110
145
-
125
Н49.956.01.00.000
1К100-65-200
100
500
80
370
95
125
45
16
320
250
190
110
145
-
-
Масса,
D
D0
D1
D2
D3
D4
D5
D6
d
d1
d2
d3
H
H1
H2
n
n1
f(N9)
F
кг
1К80-50-200
185
80
150
128
50
102
125
160
14
360
200
160
35
58
1К80-65-160
195
80
160
133
65
122
145
180
14
360
200
160
10
35
60
32
4
1К100-65-250
205
100
170
148
65
122
145
180
M16
18
450
250
200
(-0,036)
35
90
1К100-80-160
205
100
170
148
80
133
160
195
14
385
225
160
35
61
1К150-125-315
260
150
225
202
125
184
210
245
24
42
635
355
280
8
12 (-0.043)
45
180
1К50-32-125
140
50
110
90
32
78
100
135
M12
M16
14
24
252
140
112
4
8 (-0,036)
27
35
1К65-50-160
180
65
145
122
50
102
125
160
M16
14
24
292
160
132
4
8 (-0,036)
27
50
1К100-65-200
215
100
180
158
65
122
145
180
18
14
32
405
225
180
8
4
10 (-0,036)
35
78
насосное оборудование для
56
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К
и агрегаты электронасосные на их основе

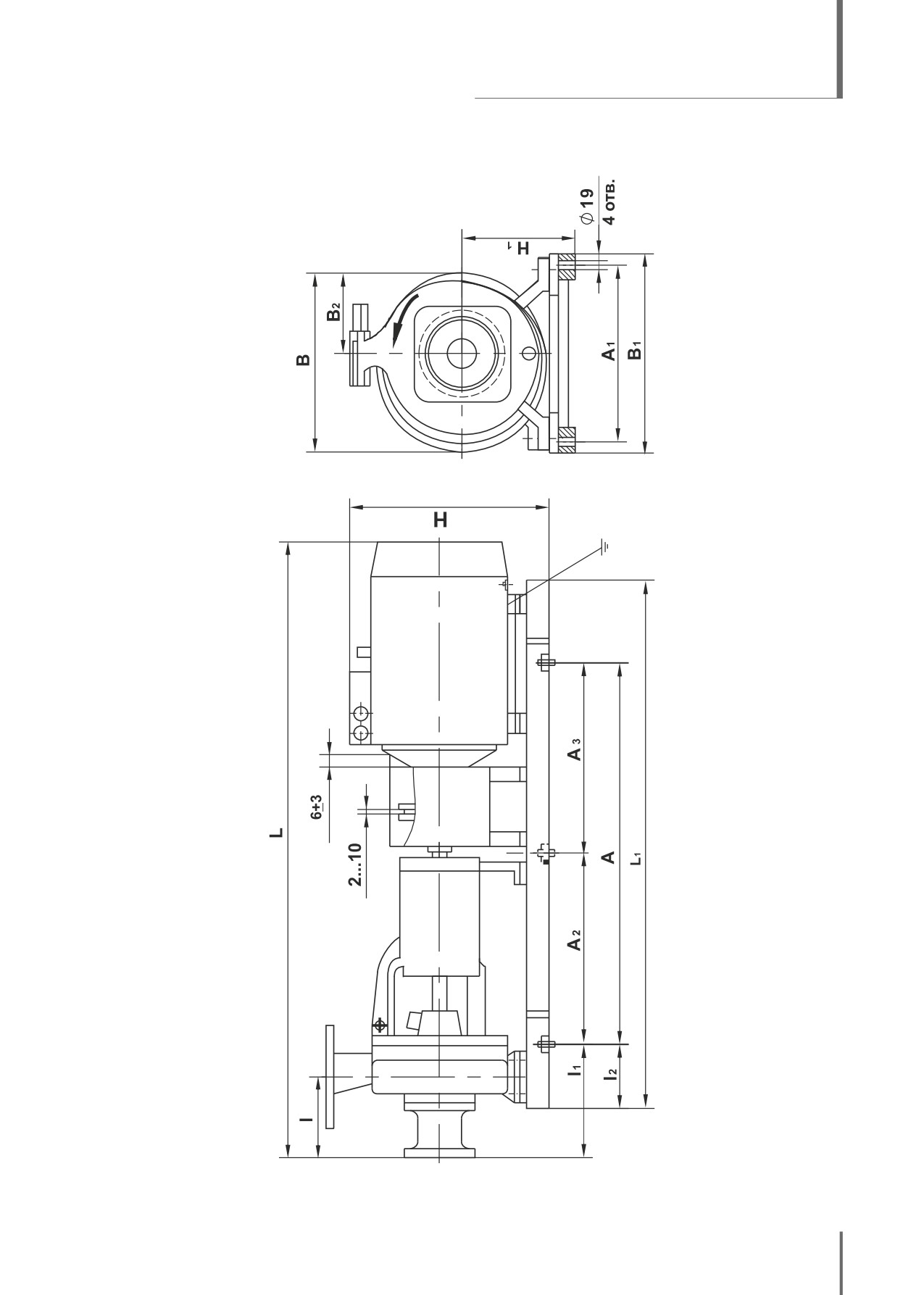

ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА 1К
насосное оборудование для
57
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К
и агрегаты электронасосные на их основе

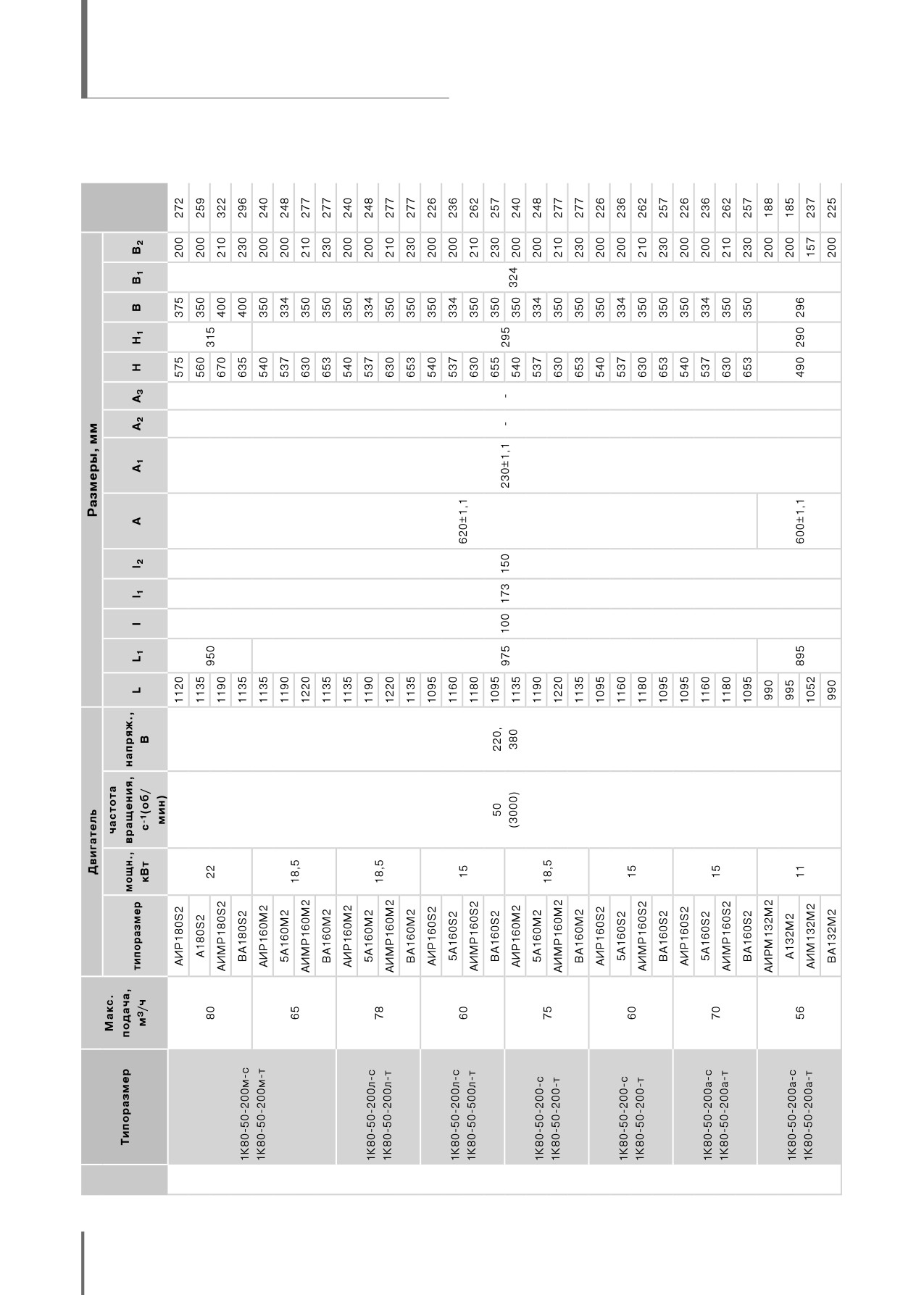

ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
насосное оборудование для
58
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К
и агрегаты электронасосные на их основе

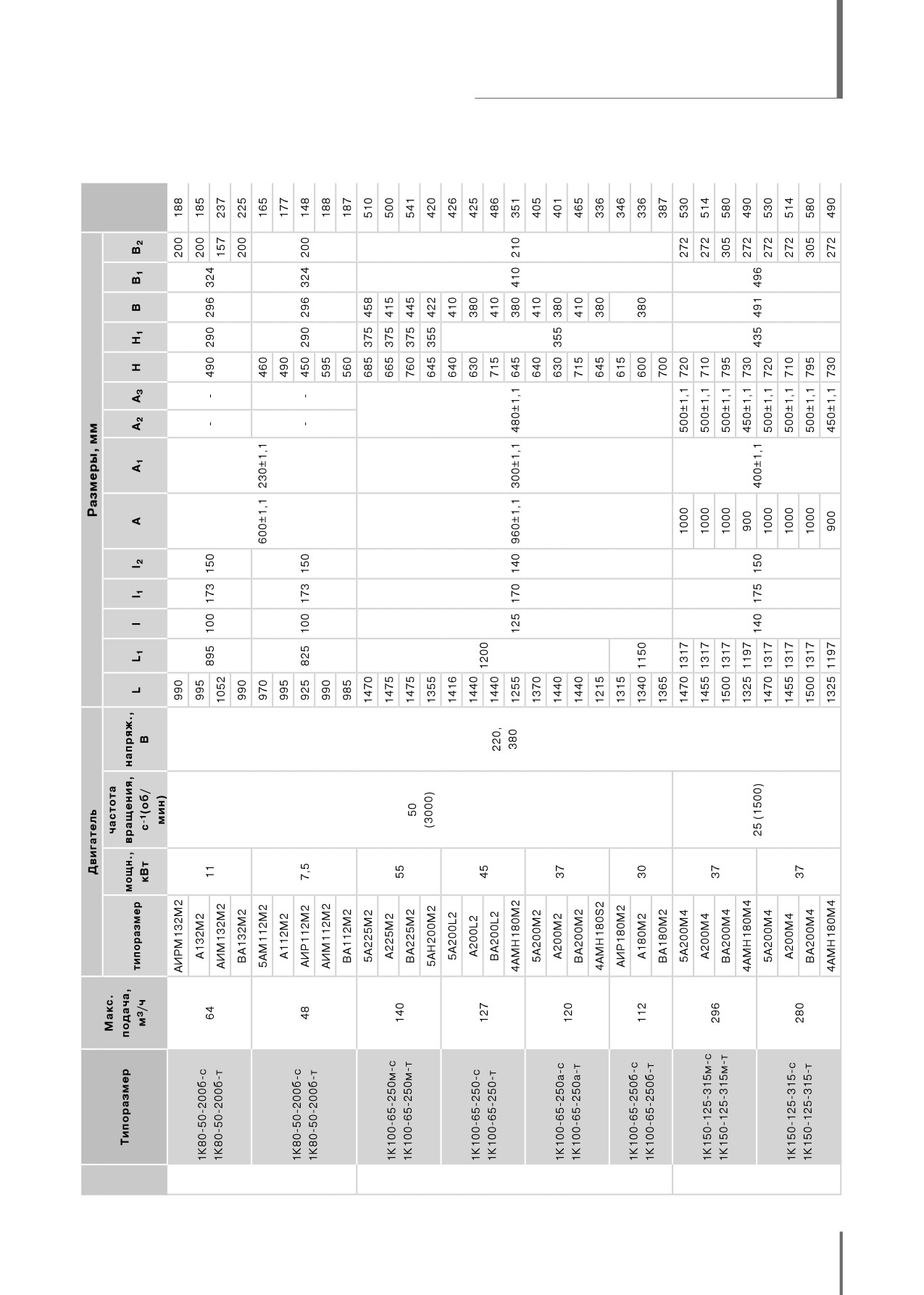

ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
насосное оборудование для
59
водного хозяйства и ЖКХ

















содержание      ..     1      2      3      4      ..
