ЗАО Гидромашсервис (ГРУППА ГСМ). КАТАЛОГ НАСОСОВ - часть 1
Открытое акционерное общество «Группа ГМС»
это динамично развивающийся многопрофильный
холдинг, обладающий самым мощным на территории
России и стран СНГ научно-производственным ком-
плексом в области разработки и производства насос-
ного и нефтяного оборудования, силовых агрегатов
и сложных гидравлических систем для различных
отраслей промышленности, энергетики, трубопро-
водного транспорта, водного хозяйства и ЖКХ. Важ-
ным направлением деятельности Группы также
является сооружение объектов «под ключ» и ком-
плексное обустройство объектов нефтегазодобычи.
Основные направления деятельности
ОАО «Группа ГМС»:
разработка и производство насосного оборудования
для различных отраслей промышленности, в том
числе:
насосы для нефтегазовой промышленности;
насосы для тепловой и атомной энергетики;
насосы для водного хозяйства и ЖКХ, бытовые
насосы;
насосы для трубопроводного транспорта;
промышленные насосы для металлургии, горнодо-
бывающей промышленности и т.д.
разработка и производство нефтегазового обору-
дования:
блочное оборудование для комплексного обуст-
ройства нефтегазовых месторождений;
блочное оборудование для замера дебита
нефтяных скважин;
оборудование и приборы для измерения рас-
хода нефти и газа;
ремонт и сервисное обслуживание нефтегазового
оборудования.
инжиниринг в области наземного обустройства
объектов добычи нефти и газа:
проектирование и строительство объектов сбора,
хранения, переработки и распределения углево-
дородов на нефтяных и газоконденсатных место-
рождениях;
строительство магистральных и внутрипромыс-
ловых нефте- и газопроводов, а также выполне-
ние работ по наземному обустройству место-
рождений.
Объединенной торговой компанией ОАО «Группа ГМС»
является ЗАО «ГИДРОМАШСЕРВИС», которое реализует
на рынке России и стран СНГ продукцию предприятий
Группы, а также продукцию своих традиционных парт-
неров: ОАО «Сумское НПО им. М.В. Фрунзе», ОАО
«Бобруйский машиностроительный завод», ОАО «Эна»,
ОАО «Волгограднефтемаш», ОАО «НПО ЭЛСИБ», ОАО
«ПРИВОД», ОАО «Сафоновский ЭЗ», ОАО «ELDIN»,
ОАО «ПЭМЗ», ОАО «ВЭМЗ», ОАО «ЗВИ», СП ЗАО
«ХЭМЗ-IPEC», ОАО «Электромаш».
СОДЕРЖАНИЕ
НАСОСНОЕ ОБОРУДОВАНИЕ ДЛЯ ВОДНОГО ХОЗЯЙСТВА И ЖКХ
Насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе
3

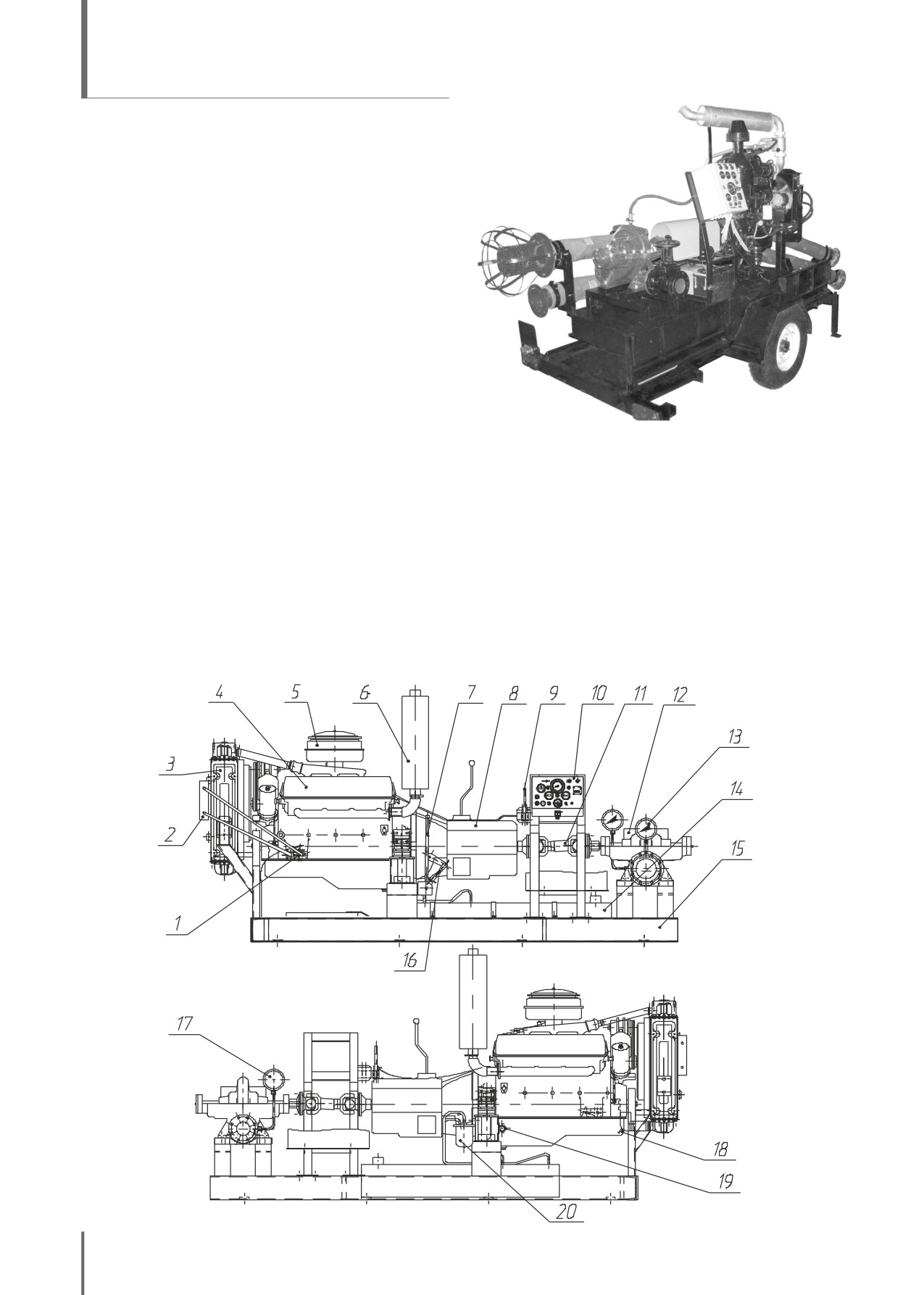

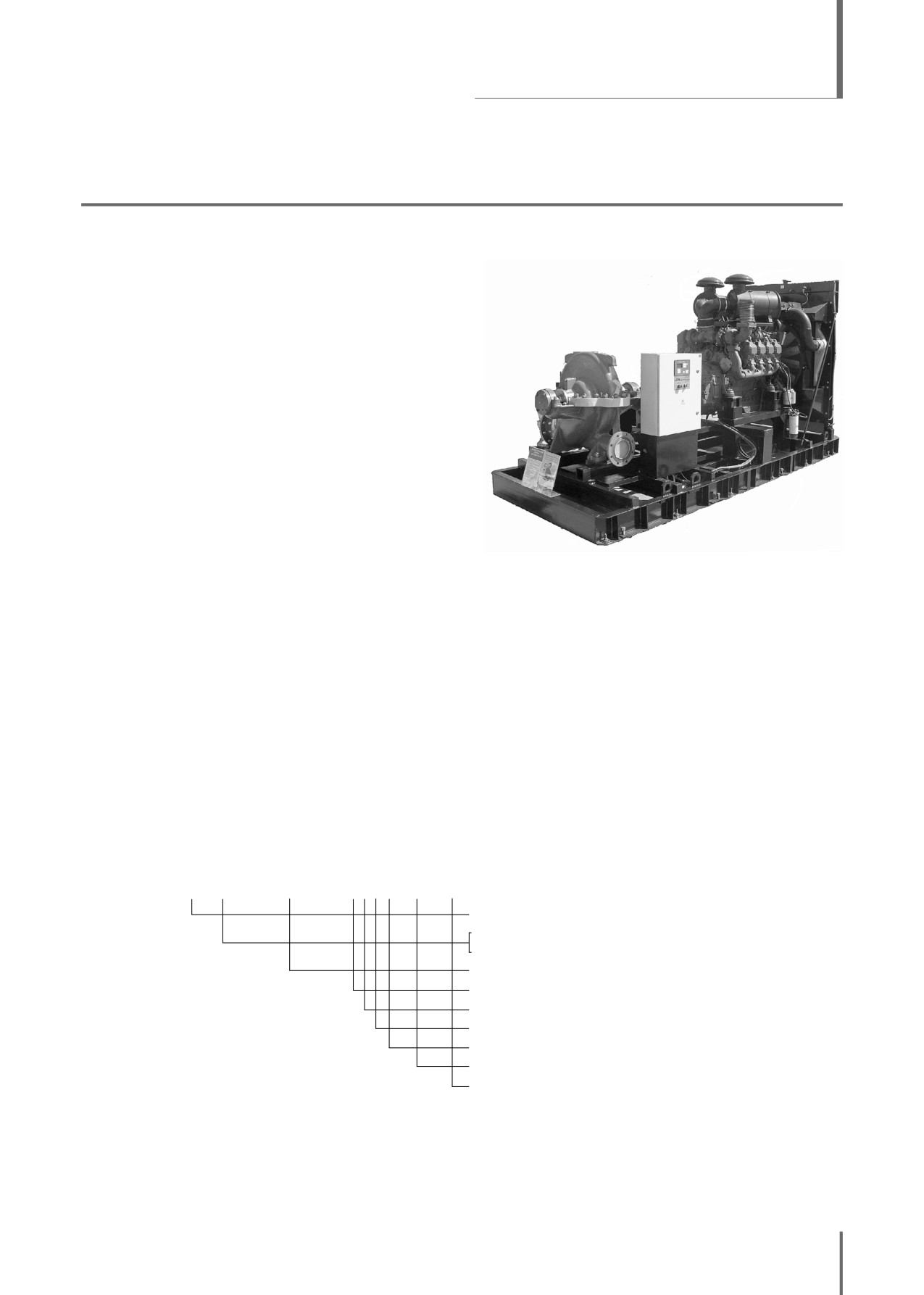

Дизель-насосные агрегаты типа ДНА
15
Станция управления и защиты асинхронных электродвигателей - СУиЗ «Лоцман+»
28
Насосы погружные центробежные типа 1ЭЦПК16
30
Насосы центробежные многоступенчатые секционные типа ЦНСг
и агрегаты электронасосные на их основе
34
Насосы центробежные секционные вертикальные
типа ЦНСв и агрегаты электронасосные на их основе
40
Насосы центробежные секционные питательные типа ЦНСп и агрегаты электронасосные на их основе
44
Насосы центробежные консольные типа 1К 8/18 и 1К 20/30
и агрегаты электронасосные на их основе
47
Насосы центробежные консольные типа К 45/30 и агрегаты электронасосные на их основе
51
Насосы центробежные консольные типа 1К и агрегаты электронасосные на их основе
54
Насосы центробежные консольные типа 2К и агрегаты электронасосные на их основе
63
Электронасосы центробежные консольные моноблочные линейного типа 1КМЛ
67
Электронасосы центробежные консольные моноблочные типа 1КМ
71
Насосы вихревые типа ВК, ВКС, ВКО и агрегаты электронасосные на их основе
77
Насосы центробежно-вихревые консольные типа ЦВК
84
Насосы центробежные консольные типа СМ и агрегаты электронасосные на их основе
88
Насосы свободно-вихревые типа СМС и агрегаты электронасосные на их основе
92
Электронасосы центробежные моноблочные погружные типа ЦМФ
96
Электронасосы центробежные погружные типа ГНОМ
100
Электронасосы центробежные конденсатные типа 1Кс
103
Агрегаты конденсатные типа 1КсВ
109
Насос коловратный фланцевый типа НКФ-54
113
Насосы одновинтовые типа Н1В и агрегаты электронасосные на их основе
115
Электронасосы вакуумные водокольцевые типа ВВН
120
БЫТОВЫЕ НАСОСЫ
Электронасосы одновинтовые самовсасывающие БУРУН® (Н1В, СХ)
124
Электронасосы одновинтовые погружные БУРУН® ПФ
132
Насос ручной крыльчатый РК
134
Насос ручной шиберный РШ
136
ОПРОСНЫЙ ЛИСТ
насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе
НАСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУСТОРОННЕГО ВХОДА
типа Д и АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы центробежные двустороннего входа типа
Д и агрегаты электронасосные на их основе пред-
назначены для перекачивания воды и других жид-
костей, имеющих сходные с водой свойства по
вязкости до 36 x10-6 м2/с (З6сСт) и химической
активности, температурой от 1 до 85 о С, не содер-
жащих твердых включений по массе более 0,05%
и размеру более 0,2 мм, микротвердостью более
6,5 ГПа (650 кгс/мм2).
Насосы (агрегаты) изготавливаются в климатиче-
ском исполнении УХЛ, Т категории размещения
3.1, 2 по ГОСТ 15150—69.
Насосы (агрегаты) не предназначены для эксплу-
атации во взрыво- и пожароопасных помещениях.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

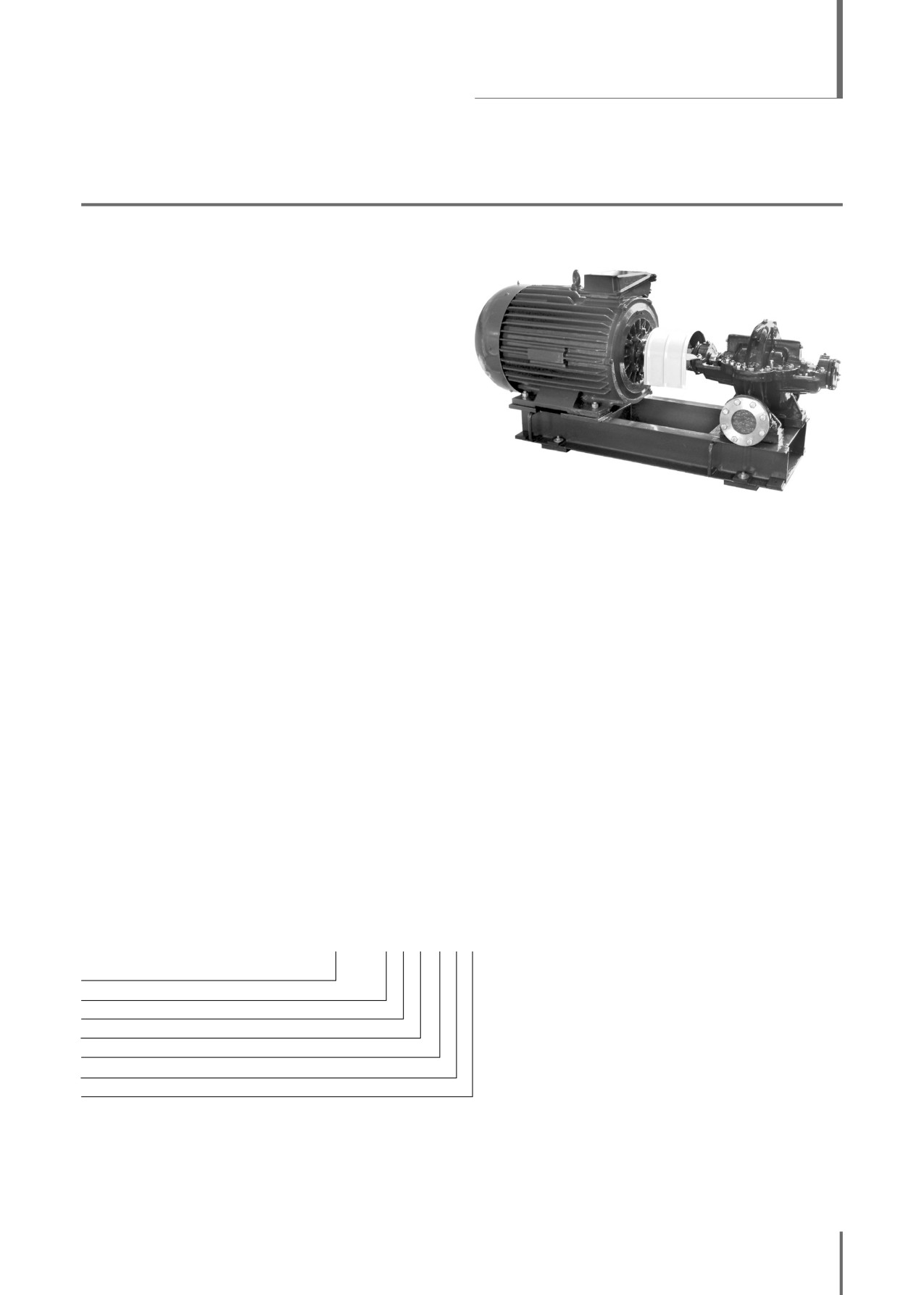

Электронасосный агрегат состоит из насоса и
направлены в разные стороны, благодаря чему
приводного двигателя, установленных на общей
возможны разборка и ремонт насоса без отсоеди-
сварной фундаментной раме и соединенных меж-
нения трубопроводов и снятия электродвигателя.
ду собой при помощи упругой втулочно-пальцевой
Опорами ротора служат радиальные и радиально-
муфты. По заказу потребителя агрегат может ком-
упорные шариковые подшипники, смазываемые
плектоваться дисковыми полужесткими или други-
консистентной смазкой. Допускается применение
ми соединительными муфтами на соответствую-
подшипников, заправленных консистентной смаз-
щие моменты.
кой на весь срок службы. Для предотвращения
протечек жидкости по валу в корпусе насоса уста-
Корпус насоса представляет собой чугунную или
навливаются сальниковые, торцовые одинарные
стальную отливку, которая имеет разъем в гори-
или двойные уплотнения. По требованию заказчи-
зонтальной плоскости, проходящей через ось ро-
ка насосы могут поставляться с системами обес-
тора. По требованию заказчика возможно изготов-
печения работоспособности двойного торцового
ление корпуса, рабочего колеса из нержавеющей
уплотнения.
стали, также возможно нанесение антикоррози-
онного и износостойкого покрытия на чугунный
Возможно изготовление агрегатов для установки
корпус. Возможно изготовление рабочего колеса
во взрыво- и пожароопасных помещениях и клима-
из бронзы. Вал насоса изготавливается из стали —
тическом исполнении У, категории размещения 2.
Сталь 45, 30ХГСА или 95Х18. Допускается замена
Насосы и агрегаты предназначены для эксплуа-
материалов другими, не ухудшающими эксплуата-
тации в районах с сейсмичностью до 7 баллов по
ционные качества насосов.
шкале MSK-84.
Всасывающий и нагнетательный патрубки насо-
Агрегаты могут комплектоваться частотными пре-
са расположены в нижней половине корпуса и
образователями и устройством плавного пуска.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
1Д200-90 а-т-А-Е-У 2 ТУ 26-06-1510-88
марка насоса
индекс обточки рабочего колеса
тип уплотнения вала
исполнение по материалу проточной части
индекс исполнения
климатическое исполнение
категория размещения
где 1Д200-90 — марка насоса (агрегата):
типа «тандем» или одинарного со вспомогательным.
1 — первая модернизация насоса;
Исполнение по материалу проточной части:
Д — насос двустороннего входа;
детали корпуса/рабочее колесо:
200 — подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для
— без обозначения — серый чугун (СЧ 20),
основного исполнения по диаметру рабочего колеса);
— пкп — серый чугун с противокоррозионным покрытием проточной части корпуса;
90 — напор, м (в номинальном режиме при номинальной частоте вращения, для
— А — углеродистая сталь (сталь 25Л),
основного исполнения по диаметру рабочего колеса);
— К — хромоникелевая сталь типа 12Х18Н9Т,
м, а, б — индекс обточки рабочего колеса (м — увеличенный, а или б — уменьшенные
— Б — рабочее колесо из бронзы.
диаметры рабочего колеса), без обозначения — основное исполнение колеса.
Индекс исполнения:
Тип уплотнения вала:
— без обозначения — для насосов (агрегатов), предназначенных для эксплуатации в
без обозначения — двойной сальник,
не взрыво- и пожароопасных производствах;
т — одинарное торцовое.
— Е — для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и
По требованию потребителя возможна установка двойного торцового уплотнения
пожароопасных производствах.
насосное оборудование для
3
водного хозяйства и ЖКХ
насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе

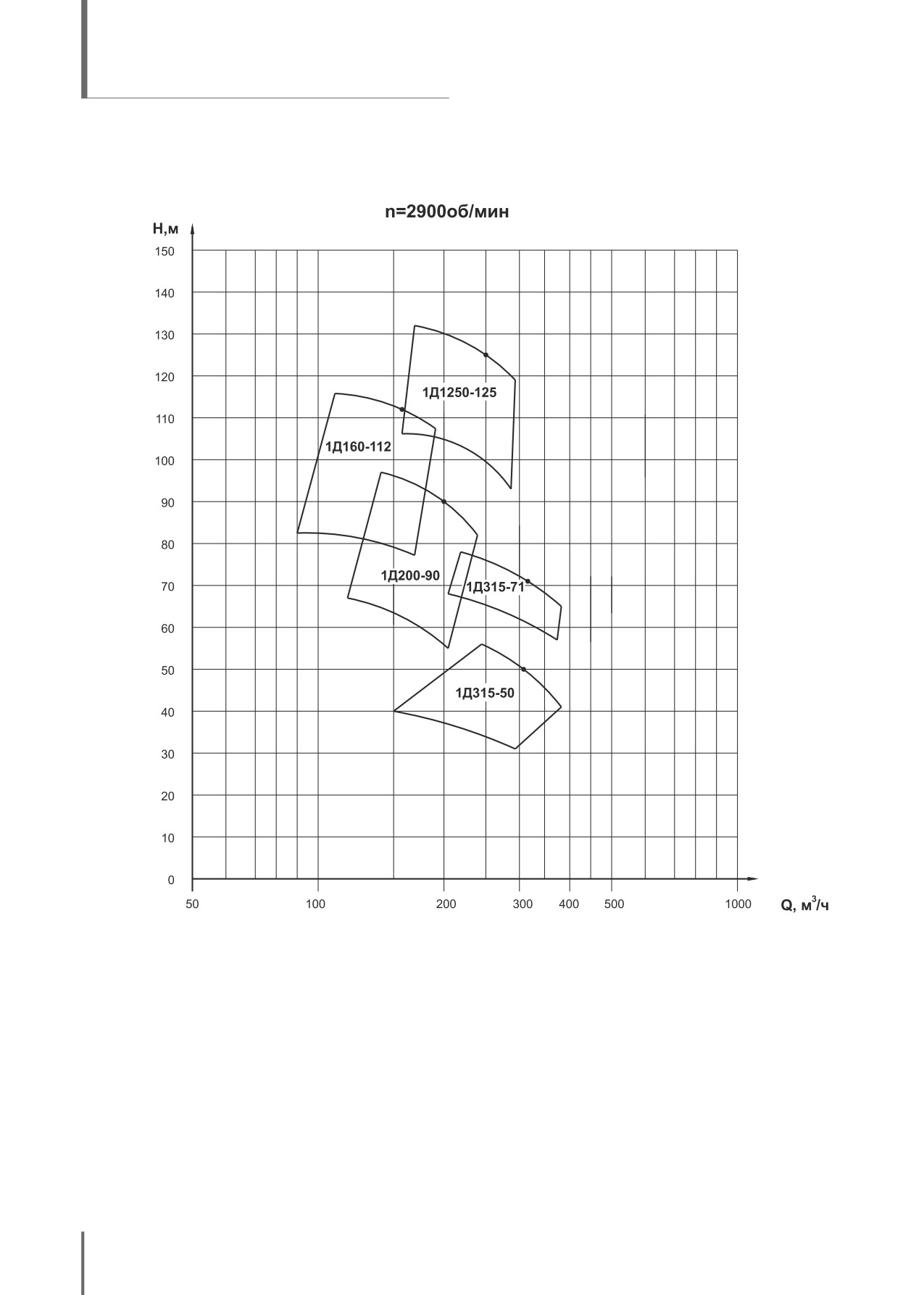

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Допускаемый
Максимальная
Типоразмер
Частота
КПД
Подача,
кавитационный
потребляемая
Масса
насоса
Напор, м
вращения,
насоса, %,
м3/ч (м3 /с)
запас, м,
мощность насоса,
насоса, кг
(агрегата)
с-1(об/мин)
не менее
не более
кВт
Д160-112
160(0,044)
112
4,8
89
73
Д160-112а
150(0,041)
100
4,8
48,3(2900)
72
70
Д160-112б
135(0,037)
80
4,8
52
68
200
Д160-112
80(0,022)
28
4,5
12
73
Д160-112а
70(0,019)
25
4,5
10
70
Д200-36
200(0,055)
36
4,3
35
76
Д200-36а
190(0,053)
29,7
5,3
27
73
240
24,2(1450)
Д200-36б
180(0,049)
25
6,0
22
70
Д320-50
320(0,088)
50
4,5
72
80
Д320-50а
300(0,083)
39
4,6
47
77
300
Д320-50б
300(0,083)
30
4,8
36
75
1Д200-90
200(0,055)
90
5,5
82
75
1Д200-90а
180(0,049)
74
5,8
48,3(2900)
72
72
145
1Д200-90б
160(0,044)
62
5,9
42
70
1Д200-90
100(0,028)
22,5
5,3
24,2(1450)
10
75
1Д250-125
250(0,069)
125
6,0
152
76
48,3(2900)
1Д250-125а
240(0,066)
101
6,4
110
73
165
*1Д250-125
125(0,035)
30
5,5
24,2(1450)
27
76
1Д315-50
315(0,087)
50
6,5
68
82
1Д315-50а
300(0,083)
42
6,7
50
79
1Д315-50б
230(0,061)
36
6,8
48,3(2900)
39
76
190
1Д315-71
315(0,087)
71
6,5
93
82
1Д315-71а
300(0,083)
62
7,0
80
79
*1Д315-71
150(0,041)
18
6,5
15,2
80
1Д500-63
500(0,140)
63
4,5
142
80
1Д500-63а
450(0,125)
53
4,8
97
77
450
1Д500-63б
400(0,111)
44
5,0
24,2(1450)
78
75
1Д630-90
630(0,175)
90
5,5
230
82
1Д630-90а
550(0,153)
74
5,8
185
79
1Д630-90б
500(0,140)
60
5,9
144
77
524
1Д630-90
500(0,140)
38
5,0
81
78
1Д630-90а
470(0,131)
30
5,1
16,3(980)
64
75
1Д630-90б
420(0,117)
25
5,2
50
73
1Д630-125
630(0,175)
125
5,5
365
75
1Д630-125а
550(0,153)
101
5,6
282
72
797
1Д630-125б
500(0,14)
82
5,7
222
70
24,2(1450)
1Д800-56
800(0,220)
56
5,0
166
84
1Д800-56а
740(0,205)
48
5,1
130
81
560
1Д800-56б
700(0,195)
40
5,2
106
79
1Д1250-63
800(0,220)
28
5,5
90
87
1Д1250-63а
740(0,205)
24
5,6
16,3(980)
70
84
1Д1250-63б
710(0,197)
20
5,7
53
82
800
1Д1250-63
1250(0,350)
63
6,0
290
85
1Д1250-63а
1100(0,306)
52,5
6,1
220
82
1Д1250-63б
1050(0,292)
44
6,2
175
79
24,2(1450)
1Д1250-125
1250(0,350)
125
5,5
625
82
1Д1250-125а
1150(0,319)
102
5,6
450
79
1300
1Д1250-125б
1030(0,286)
87
5,7
360
77
1Д1600-90
1000(0,280)
40
5,0
155
86
1Д1600-90а
970(0,269)
34
5,1
16,3(980)
118
83
1Д1600-90б
870(0,242)
30
5,2
90
81
1165
1Д1600-90
1600(0,445)
90
7,0
520
85
1Д1600-90а
1450(0,403)
75
7,1
24,2(1450)
380
82
1Д1600-90б
1300(0,361)
63
7,2
290
80
2Д2000-21
1250(0,347)
13
3,0
58
88
12,2(730)
2Д2000-21а
1250(0,347)
10
3,5
45
85
1565
2Д2000-21
2000(0,556)
21
5,0
148
86
16,3(980)
2Д2000-21а
1750(0,486)
18
5,0
103
84
* Параметры на пониженных оборотах
насосное оборудование для
4
водного хозяйства и ЖКХ
насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе

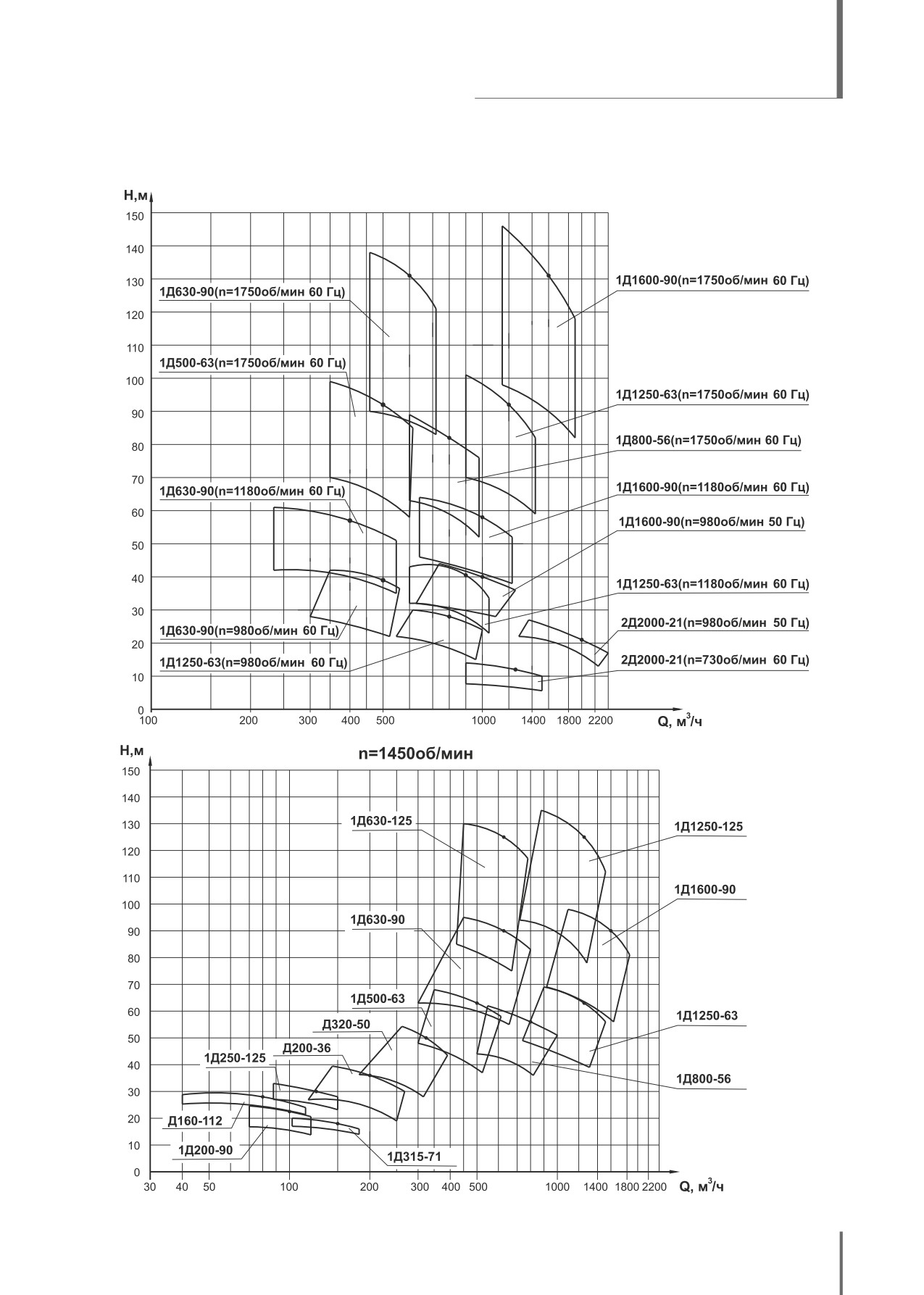

СВОДНЫЕ ПОЛЯ Q-H
насосное оборудование для
5
водного хозяйства и ЖКХ
насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе
СВОДНОЕ ПОЛЕ Q-H
насосное оборудование для
6
водного хозяйства и ЖКХ
насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе

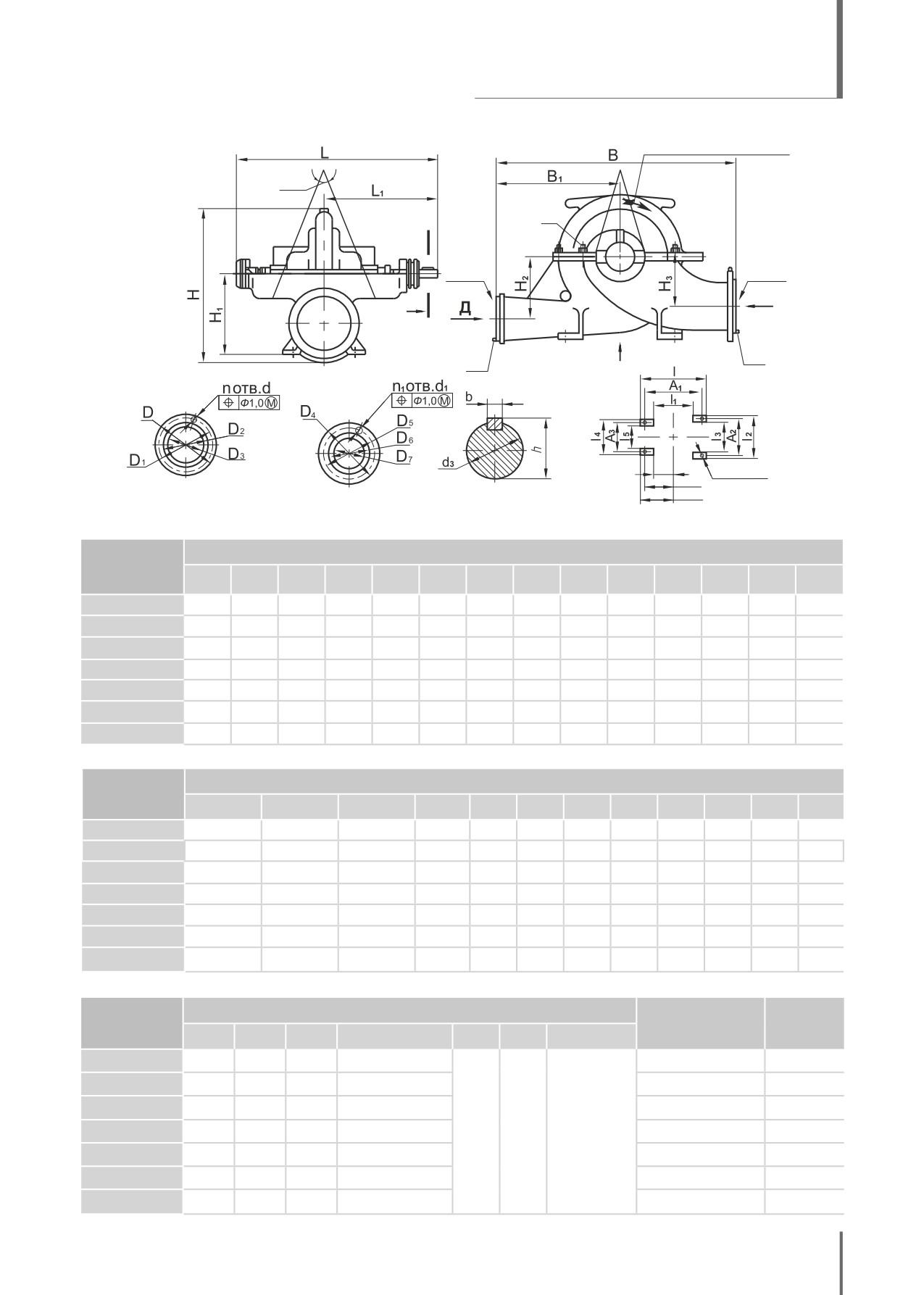

ГАБАРИТНЫЕ РАЗМЕРЫ
Направление вращения ротора
60V90о
Г**
Б
НАГНЕV
ВСАСЫV
ТАНИЕ
ВАНИЕ
Л
Б
E
E
K**
K**
Б Б
Л
Д
Д
80*
4 отв. d2
140*
165*
*Размеры для насосов 1Д200V90, 1 Д250V125, 1Д315V50 и 1Д315V74
Размеры в мм
Типоразмер
насоса
L
L1
I
I1
I2
I3
I4
I5
В
B1
Н
H1
H2
H3
Д160-112
790
450
450
210
340
160
340
160
640
300
555
300
181
146
Д200-36
830
458
560
300
340
160
340
160
800
373
620
350
224
162
Д320-50
830
458
600
350
400
200
400
200
966
474
700
400
260
188
1Д200-90
766
420
355
165
370
220
250
100
530
250
495
260
170
170
1Д250-125
766
420
355
165
370
220
250
100
550
250
515
260
190
170
1Д315-50
766
420
355
165
370
220
250
100
600
300
520
290
170
170
1Д315-71
766
420
355
165
370
220
250
100
600
300
520
290
170
170
Размеры в мм
Типоразмер
насоса
A1
А2
А3
h
D
D1
D2
D3
D4
D5
D6
D7
Д160-112
330
260
260
39-0,29
280
240
212
150
215
180
158
100
Д200-36
430
260
260
35-0,21
260
225
202
150
235
200
178
125
Д320-50
510
320
320
35-0,21
315
280
258
200
260
225
202
150
1Д200-90
270
320
200
39-0,29
260
225
202
150
215
180
158
100
1Д250-125
270
320
200
39-0,29
260
225
202
150
215
180
158
100
1Д315-50
270
320
200
39-0,29
315
280
258
200
280
240
212
150
1Д315-71
270
320
200
39-0,29
315
280
258
200
280
240
212
150
Размеры в мм
Типоразмер
Ру
,МПа(кгс/см2)
Масса,
насоса
вх/вых
кг
d
d1
d2
d3
n
n1
b
Д160-112
22
18
23
36js6(±0,008)
1,0(10)/1,6(16)
200
Д200-36
18
18
23
32js6(±0,008)
0,6(6)/0,6(6)
240
Д320-50
18
18
23
32js6(±0,008)
0,6(6)/0,6(6)
300
1Д200-90
18
18
24
36js6(±0,008)
8
8
10 N9(-0,036)
0,6(6)/1,6(16)
145
h9(-0,036)
1Д250-125
18
18
24
36js6(±0,008)
0,6(6)/1,6(16)
165
1Д315-50
18
22
24
36js6(±0,008)
0,6(6)/1,0(10)
190
1Д315-71
18
22
24
36js6(±0,008)
0,6(6)1,0(10)
190
насосное оборудование для
7
водного хозяйства и ЖКХ
насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры в мм
Типоразмер
насоса
L
L1
I
I1
I2
I3
I4
I5
В
B1
Н
H1
H2
H3
1Д500-63
1145
645
500
260
590
390
360
160
770
350
714
390
280
220
1Д630-90
1145
645
590
360
590
390
360
160
1000
500
845
440
330
270
1Д630-125
1145
645
590
360
590
390
360
160
900
400
900
470
370
300
1Д800-56
1145
645
590
360
590
390
360
160
880
400
835
440
300
240
1Д1250-63
1185
665
590
360
590
390
360
160
950
450
897
500
340
300
1Д1250-125
1421
782
710
400
710
450
440
180
1050
450
1005
530
400
300
1Д1600-90
1421
782
710
400
710
450
440
180
1200
600
1030
530
380
300
2Д2000-21
1590
885
850
450
940
600
630
290
1200
500
1160
710
400
400
Размеры в мм
Типоразмер
насоса
A1
А2
А3
h
D
D1
D2
D3
D4
D5
D6
D7
1Д500-63
440
530
300
64-0,31
370
335
312
250
280
240
212
150
1Д630-90
530
530
300
64-0,31
370
335
312
250
335
295
268
200
1Д630-125
530
530
300
64-0,31
370
335
312
250
280
240
212
150
1Д800-56
530
530
300
64-0,31
435
395
365
300
335
295
268
200
1Д1250-63
530
530
300
64-0,31
485
445
415
350
390
350
320
250
1Д1250-125
630
630
360
85-0,31
485
445
415
350
335
295
268
200
1Д1600-90
630
630
360
85-0,31
485
445
415
350
460
410
370
300
2Д2000-21
670
810
510
85-0,31
670
620
585
500
565
515
482
400
Размеры в мм
Типоразмер
Ру
, МПа(кгс/см
2)
Масса,
насоса
вх/вых
кг
d
d1
d2
d3
n
n1
b
1Д500-63
18
22
28
60k6(+0,021)
+0,002
12
8
0,6(6)/1,0(10)
450
1Д630-90
18
22
28
60k6(+0,021)
+0,002
12
12
0,6(6)/1,6(16)
524
1Д630-125
18
22
28
60k6(+0,021)
+0,002
12
8
18 N9(-0,043)
0,6(6)/1,6(16)
797
h9(-0,043)
1Д800-56
22
22
28
60k6(+0,021)
+0,002
12
8
0,6(6)/1,0(10)
560
1Д1250-63
22
22
28
60k6(+0,021)
+0,002
12
12
0,6(6)/1,0(10)
800
1Д1250-125
22
22
35
80k6(+0,021)
+0,002
12
12
0,6(6)/1,6(16)
1515
22 N9(-0,052)
h9(-0,052)
1Д1600-90
22
26
35
80k6(+0,021)
+0,002
12
12
0,6(6)/1,6(16)
1165
2Д2000-21
26
26
35
80k6(+0,021)
+0,002
20
16
22 N9(-0,052)
1,0(10)1,0(10)
1565
h9(-0,052)
насосное оборудование для
8
водного хозяйства и ЖКХ
насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе

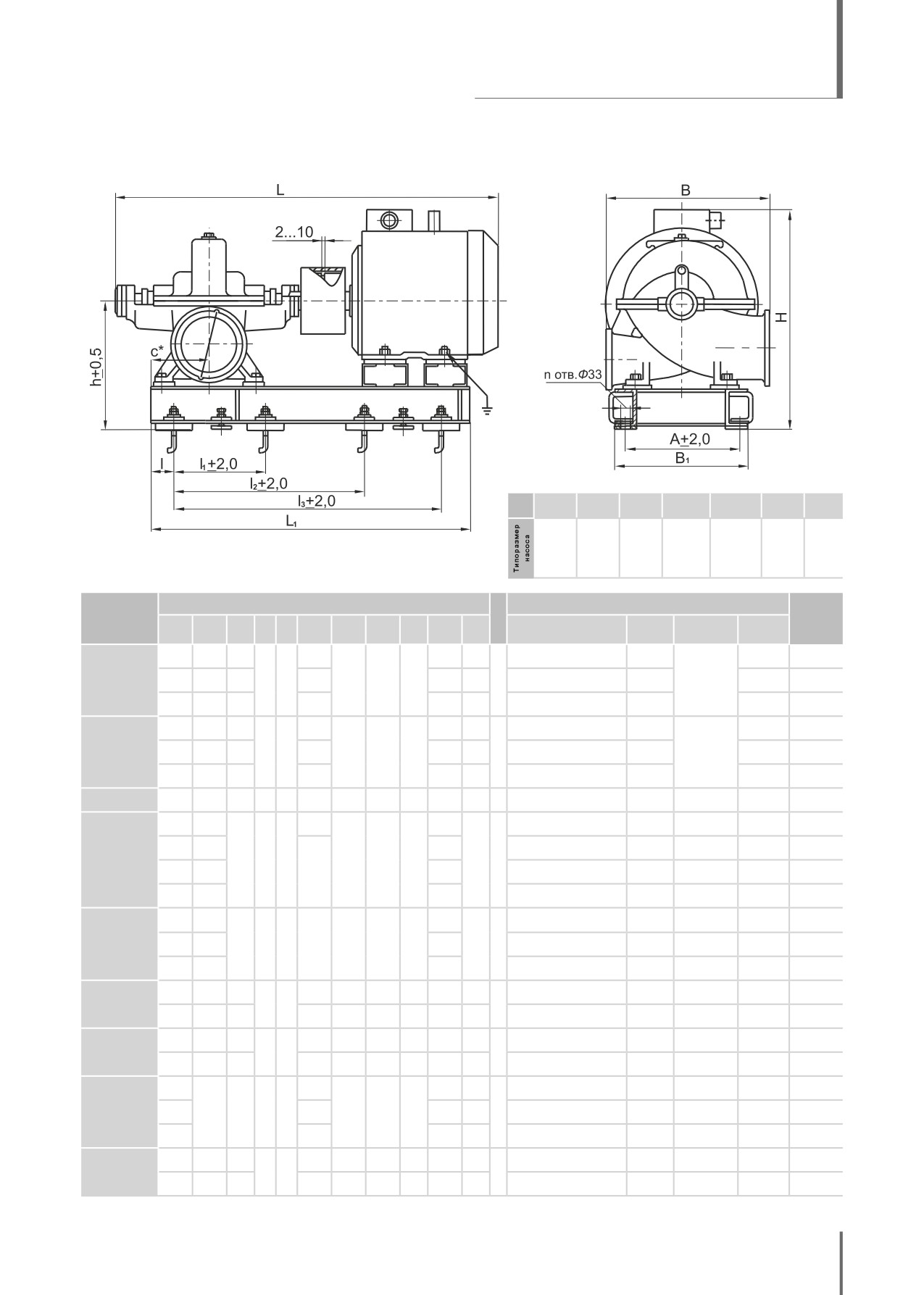

ГАБАРИТНЫЕ РАЗМЕРЫ И ПАРАМЕТРЫ АГРЕГАТОВ
C*
175
185
215
190
370
485
310
(мм)
1Д200-90
1Д250-125
1Д1250-125
остальн.
Д160-112
Д200-36
Д320-50
2Д200-21
1Д315-50
1Д1600-90
насосы
1Д315-71

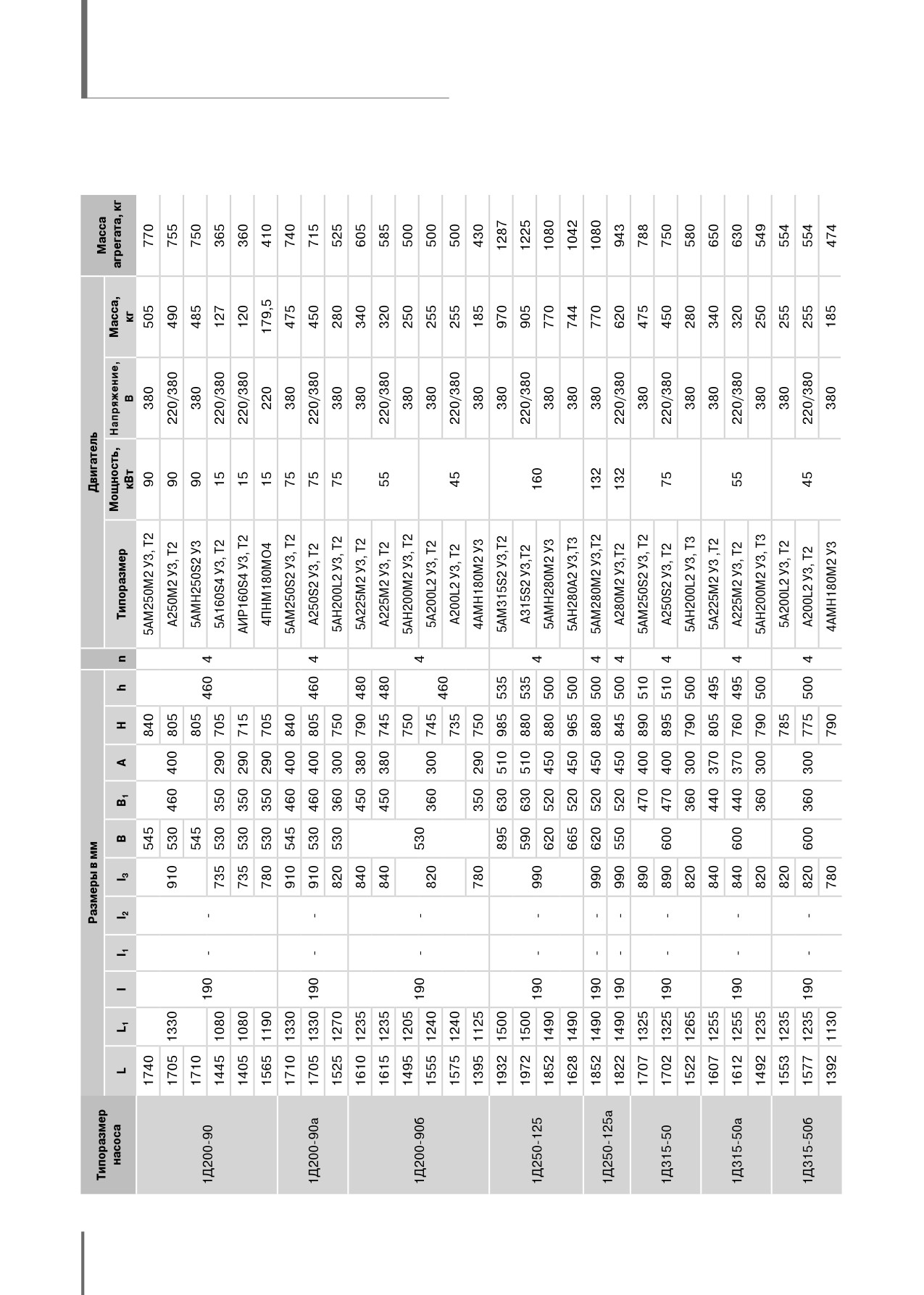

Размеры в мм
Двигатель
Масса
Типоразмер
Мощн.,
Напряж.,
Масса,
агрег.,
насоса
L
L1
I
I1
l2
I3
В
B1
А
Н
h
n
Типоразмер
кВт
В
кг
кг
1760
1355
175
900
905
525
5АМ250М2 У3, Т2
90
550
877
Д160-112
1465
1080
175
-
-
700
640
510
440
765
520
4
5А160S4 У3, Т2
15
220/380
127
467
1400
1080
175
700
765
520
АИР160S4 У3, Т2
15
120
460
1730
1355
175
900
905
525
5АМ250S2 У3, Т2
75
480
847
Д160-112а
1465
1080
175
-
-
700
640
510
440
765
520
4
5А160S4 У3, Т2
15
220/380
127
467
1400
1080
175
700
765
520
AИР160S4 У3, Т2
15
120
460
Д160-112б
1630
1260
175
900
640
510
440
830
520
4
5А225М2 У3, Т2
55
220/380
340
693
1455
1170
800
850
4АМН180М4У3
37
380
190
557
1600
1235
845
5А200М4 У3, Т2
37
380
245
557
Д200-36
185
-
-
800
500
400
560
4
1585
1235
870
835
А200М4 У3, Т2
37
220/380
230
542
1670
1270
835
A200L4 У3, Т2
45
220/380
260
547
1415
1135
850
4АМН180S4 У3
30
380
170
535
Д200-36а
1540
1170
185
-
-
800
800
500
440
830
560
4
А180М4 У3, Т2
30
220/380
190
557
1515
1170
830
АИР180М4 У3, Т2
30
380
190
557
1465
1135
185
800
800
500
440
830
560
АИР180S4 У3, Т2
22
380
170
534
Д200-36б
-
-
4
1480
1135
185
800
800
500
440
830
560
A180S4 У3,T2
22
220/380
157
525
1775
1360
215
940
970
530
470
990
610
5АМ250S4 У3, Т2
75
380
480
955
Д320-50
-
-
4
1770
1360
215
940
970
530
470
955
610
A250S4 У3, Т2
75
220/380
450
920
1710
940
890
600
А225М4 У3,Т2
55
220/380
325
785
Д320-50а
1705
1320
215
-
-
940
970
530
470
910
600
4
5А225М4 У3,Т2
55
380
345
805
1575
890
955
620
5AH200L4 У3,Т2
55
380
290
740
1650
1320
215
890
970
530
470
920
620
5A200L4 У3,Т2
45
380
270
745
Д320-50б
-
-
4
1675
1320
215
890
970
530
470
920
620
A200L4 У3,Т2
45
220/380
260
735
насосное оборудование для
9
водного хозяйства и ЖКХ
насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ И ПАРАМЕТРЫ АГРЕГАТОВ
насосное оборудование для
10
водного хозяйства и ЖКХ
насосы центробежные двустороннего входа типа Д
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ И ПАРАМЕТРЫ АГРЕГАТОВ
насосное оборудование для
11
водного хозяйства и ЖКХ
Размеры в мм
Двигатель
Типоразмер
Масса
насоса
Мощность,
Напряжение,
Масса,
агрегата, кг
L
L1
I
I1
l2
I3
В
B1
А
Н
h
n
Типоразмер
кВт
В
кг
2360
2125
700
1400
1090
720
660
1535
A4-355-LK-4 У3, Т3
6000
1200
2025
2445
1960
1115
5АМН315-S4 У3
1050
1845
2445
1960
1115
5АМ315М4 У3, Т2
200
1110
1945
630
1250
2195
1930
1175
5АН315А-4 У3,Т3
900
1960
1Д630-90а
310
-
655
6
380/660
2200
2015
1000
600
540
1200
ДАН315-S4 У3
870
1675
2265
1905
5AM280-S6 У3, Т2
745
1510
2175
1905
570
1140
1070
A280S6 У3, Т2
75
570
1335
2120
1695
5АМН250-М6 У3
220/380
475
1200
2445
1960
630
1250
1115
5AM315-S4 У3,T2
1110
1905
2335
1905
1070
5АМН280-М4 У3
160
380/660
835
1600
1Д630-90б
2040
1905
310
-
1000
600
540
1130
655
6
5АН280-В4 У3, Т3
764
1530
570
1140
2120
1695
1070
5АМ250-М6 У3, Т2
55
220/380
450
1200
2085
1695
1070
А250-М6 У3, Т2
55
220/380
455
1205
2330
2065
310
-
700
1345
910
625
530
1725
750
6
5АН355-В4 У3, Т3
380/660
1400
2500
2805
2260
310
-
700
1345
1090
625
530
1265
750
6
A4-355Y-4 У3, Т3
6000
1730
2845
2705
2395
200
650
1300
1950
1320
885
800
1650
750
А4-400ХК-4М У3
6000
1930
3095
1Д630-125
400
2905
2590
200
700
1400
2100
1540
1005
920
1755
770
А4-85/37К-4 У3
10000
2600
3775
8
2930
2415
200
650
1300
1950
1320
885
800
1620
750
ДАЗО4-400Х-4М У1
6000
2330
3495
3130
2590
200
700
1400
2100
1540
1005
920
1795
770
ДАЗО4-85/37-4 У1
10000
2820
4000
2330
2065
310
-
700
1345
910
625
530
1725
6
5АН355-А4 У3, Т3
380/660
1290
2395
2715
2160
310
-
700
1345
1090
625
530
1265
6
А4-355Х-4 У3, Т3
6000
1450
2560
2930
2415
200
650
1300
1950
1320
885
800
1620
750
8
ДАЗО4-400ХК-4М У1
6000
2190
3360
1Д630-125а
315
2385
2185
310
-
700
1345
1040
625
530
1445
6
ДAH-355S-4 У3
380/660
1270
2390
2575
2365
310
-
700
1345
1140
625
530
1195
6
ДАВ-315-4 У3
6000
1450
2570
3130
2590
200
700
1400
2100
1540
1005
920
1795
770
8
ДАЗО4-85/37К-4 У1
10000
2820
4000
2595
1935
900
1195
745
5АМН315-М4 У3
380/660
1145
2235
2195
1935
900
1245
745
5АН315-В4У3, Т3
380/660
990
2080
1Д630-125б
2635
2090
310
-
700
1345
1090
625
530
1265
750
6
A4-355L-4 У3, Т3
250
6000
1250
2355
2250
2055
900
1280
745
ДАН-315-М4 У3
380/660
970
2075
2575
2365
1140
1195
750
ДАВ-250-4 У3
6000
1420
2570
Размеры в мм
Двигатель
Типоразмер
Масса
насоса
Мощность,
Напряжение,
Масса,
агрегата, кг
L
L1
I
I1
l2
I3
В
B1
А
Н
h
n
Типоразмер
кВт
В
кг
2306
2125
700
1400
990
720
660
1535
A4-355-LK4 У3, Т3
6000
1200
2050
2595
1960
1115
5АМН315-S4 У3
1050
1870
1Д800-56
2595
1960
310
-
1115
665
6
5АМ315-М4 У3, Т2
200
1150
1970
630
1250
880
600
540
380/660
2195
1930
1165
5АН315-А4 У3, Т3
900
1710
2200
2015
1165
ДАН315-S4 У3
870
1695
2385
1045
5AMH280-S4 У3
756
1545
1Д800-56а
2040
1905
310
-
570
1140
880
600
540
1130
665
6
5АН280-А4 У3, Т3
132
380/660
720
1505
2325
1045
А280-М4 У3, Т2
700
1485
2415
1905
5AM280-S4 У3, Т2
780
1565
1Д800-56б
2325
1905
310
-
570
1140
880
660
540
1045
665
6
A280-S4 У3, Т2
110
380/660
570
1355
2270
1695
5АМН250-М4 У3
540
1310
2370
2064
950
1210
725
5АН355-А4 У3, Т3
380/660
1290
2485
2670
2385
310
-
700
1400
1050
720
650
1175
690
6
ДАВ-315-4 У3
6000
1450
2583
2425
2205
950
1425
690
ДAH355-S4 У3
315
380/660
1270
2387
2970
2415
200
650
1300
1950
1320
885
800
1640
770
8
ДАЗО4-400ХК-4М У1
6000
2190
3385
1Д1250-63
2755
2210
700
1400
1040
720
650
1280
690
А4-355Х-4 У3, Т3
6000
1450
2558
2535
1970
620
1265
1175
725
5АМ315-S6 У3, Т2
960
2045
310
-
6
2545
1840
620
1265
950
600
540
1080
725
А315-S6 У3, Т2
110
380/660
750
1795
2080
1890
600
1200
1195
730
5АН280-В6 У3, Т3
732
1742
2670
2385
700
1400
1050
720
650
1175
690
ДАВ-250-4 У3
6000
1420
2583
2290
2075
1260
ДАН-315-М4 У3
970
2062
2235
1920
620
1265
950
600
540
1225
725
5АН315-В4 У3, Т3
250
380/660
990
2070
1Д1250-63а
2635
1970
310
-
1175
6
5АМН315-М4 У3
1145
2230
2675
2130
700
1400
1040
720
650
1280
690
A4-355L-4 У3, Т3
6000
1250
2352
2455
1890
600
1200
950
600
540
1110
730
5AM280-S6 У3, Т2
75
380/660
430
1755
2425
1780
600
1245
950
600
540
1085
730
A280-S6 У3, Т2
75
380/660
570
1712
2635
1970
1175
5АМ315-М4 У3, Т2
1150
2235
2635
1970
620
1265
950
600
540
1175
725
5АМН315-S4 У3
380/660
1050
2135
2235
1920
1225
5АН315-А4 У3, Т3
200
900
1980
1Д1250-63б
2675
2130
310
-
700
1400
1040
720
650
1280
690
6
A4-355LK-4 У3, Т3
6000
1200
2300
2240
2025
620
1265
1260
725
ДАН-315-S4 У3
380/660
970
1960
2280
1710
600
1150
950
600
540
1110
730
5АМ250-М6 У3, Т2
55
220/380
450
1464
2260
1710
600
1150
1085
730
А250-М6 У3, Т2
55
220/380
455
1435
Размеры в мм
Двигатель
Типоразмер
Масса
насоса
Мощность,
Напряжение,
Масса,
агрегата, кг
L
L1
I
I1
l2
I3
В
B1
А
Н
h
n
Типоразмер
кВт
В
кг
3255
2655
700
1400
2100
1420
1835
ДАЗО4-450Х-4М У1
6000
2900
4830
1Д1250-125
3180
2810
250
720
1440
2160
1540
1005
920
1795
810
8
А4-85/43-4 У3
630
10000
2800
4700
3526
2930
800
1600
2400
1540
1835
ДАЗО4-85/49-4 У1
10000
3325
5335
2980
2615
250
700
1400
2100
1320
985
900
1700
800
8
А4-400Х-4М У3
500
6000
2070
4015
1Д1250-125а
3305
2715
250
700
1400
2100
1320
985
900
1670
800
8
ДАЗО4-400У-4М У1
500
6000
2630
4540
2980
2615
250
700
1400
2100
1320
985
900
1700
800
8
А4-400ХК-4М У3
400
6000
1930
3875
1Д1250-125б
2605
2240
370
-
700
1500
1200
715
630
1345
800
6
5АН355-В4 У3, Т3
400
380/660
1400
3300
3255
2655
700
1400
2100
1420
1835
ДАЗО4-450Х-4М У1
6000
2900
4830
3180
2810
250
720
1440
2160
1540
1005
920
1795
810
8
А4-85/43-4 У3
630
10000
2800
4350
1Д1600-90
3526
2930
800
1600
2400
1540
1835
ДАЗО4-85/49-4 У1
10000
3325
4985
2470
2100
370
-
700
1400
1200
715
630
1305
805
6
5АН315-В6У3, Т3
160
380/660
980
2470
2980
2615
1700
А4-400Х-4М У3
500
2070
3665
3305
2715
250
700
1400
2100
1320
985
900
1670
8
ДАЗО4-400У-4М У1
500
6000
2630
4225
800
1Д1600-90а
2980
2615
1700
А4-400ХК-4М У3
400
1930
3525
2605
2240
370
-
700
1500
1200
715
630
1345
6
5АН355-В4 У3, Т3
400
380/660
1400
2950
2470
2100
370
-
700
1400
1200
715
630
1305
805
6
5АН315-А6 У3, Т3
132
380/660
900
2395
2605
2240
370
-
700
1500
1200
715
630
1345
800
6
5АН355-А4 У3, Т3
315
380/660
1290
2790
3205
2615
250
700
1400
2100
1320
985
900
1670
800
8
ДАЗО4-400ХК-4М У1
315
6000
2190
3785
1Д1600-90б
2620
2100
370
-
700
1400
1200
715
630
1305
805
6
5АМ315-S6 У3, Т2
110
380/660
960
2495
2436
2065
370
-
700
1400
1200
690
630
1260
760
6
5АН280-В6 У3, Т3
110
380/660
732
2185
2790
2345
1435
5АМН315-М6 У3
160
1005
2975
2640
2345
1485
5АН315-В6У3, Т3
160
980
2945
2Д2000-21
2710
485
-
800
1450
1200
765
670
1405
980
6
5АМ280-М8 У3, Т2
380/660
790
2710
2710
2300
1405
5AMH280-S8 У3
75
705
2625
2605
1450
5АН280-А8 У3, Т3
743
2655
2790
2345
1435
5АМ315-S6 У3,Т2
110
960
2930
2Д2000-21а
2605
2300
485
-
800
1450
1200
765
670
1450
980
6
5АН280-В6 У3, Т3
110
380/660
732
2645
2605
2300
1450
5AM280-S8 У3
55
725
2640
дизель-насосные агрегаты типа ДНА
ДИЗЕЛЬ-НАСОСНЫЕ АГРЕГАТЫ
типа ДНА
НАЗНАЧЕНИЕ
Учитывая современные тенденции насосострое-
ния и потребности народного хозяйства в мо-
бильных установках для перекачивания различных
сред, ОАО «ГМС Насосы» выпускает дизельные
насосные агрегаты (ДНА) на базе серийных на-
сосов двустороннего входа. Освоен типоразмер-
ный ряд из 24 агрегатов производительностью от
150 до 2000 м3/ч и напором от 35 до 130 м.
Являясь производителем насосов, предприятие
имеет возможность производить их доработку и
модернизацию под конкретные условия эксплуа-
тации у заказчика и фактически перекачиваемые
среды.
Дизельные насосные агрегаты типа ДНА (агрегаты)
предназначены для перекачивания воды и других
жидкостей, имеющих сходные с водой свойства по
корм скота) или промышленной операции, пожа-
вязкости и химической активности, не содержащих
ротушения и т.д. из любого близлежащего источ-
твердых включений по массе более 0,05% и раз-
ника воды, значительно сокращая трудопотери и
меру более 0,2 мм. Температура перекачиваемой
транспортные расходы.
жидкости от 274 до 358К (от 1 до 85°С).
Агрегаты относятся к изделиям вида 1 (восста-
Дизельные насосные агрегаты применяются для
навливаемые) по ГОСТ 27.003 и изготавливаются
подачи воды из открытых водоемов, озёр, рек,
в климатическом исполнении УХЛ категории раз-
прудов, откачки воды из цистерн, котлованов, обе-
мещения 3.1 по ГОСТ 15150. По требованию заказ-
спечения водоснабжения при аварийных ситуаци-
чика агрегаты могут изготавливаться в ином кли-
ях и отсутствии энергоснабжения. Мобильность
матическом исполнении и категории размещения.
и удобство использования агрегатов позволяют
Дизельные насосные агрегаты НЕ ПРЕДНАЗНАЧЕ-
оперативно наладить снабжение водой любой
НЫ для эксплуатации во взрыво- и пожароопасных
сельскохозяйственной (орошение, ирригация, от-
помещениях.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ДИЗЕЛЬНОГО НАСОСНОГО АГРЕГАТА
Условное обозначение агрегата при заказе, переписке и в технической документации должно быть:
ДНА-П-1Д250/125а-ГКЛВ УХЛ 3.1 ТУ 4734-306-05747979-2007
ДНА - дизельный насосный агрегат
П - исполнение на полозьях
Ш - исполнение на шасси
1Д250/125а - типоразмер комплектующего насоса
Г - исполнение с газоструйным вакуум-аппаратом
К - исполнение с капотом
Л - исполнение с лебедкой и подъемным механизмом
В - исполнение со всасывающей линией
УХЛ - климатическое исполнение
3.1 - категория размещения
Отсутствие какой-либо буквы в условном обо-
ционарном исполнении с насосом 1Д250/125а без
значении означает отсутствие соответствующего
газоструйного вакуум-аппарата, без капота, без
комплектующего элемента в комплекте поставки.
лебедки и подъемного механизма, без всасываю-
Например, условное обозначение агрегата в ста-
щей линии будет:
ДНА-1Д250/125а УХЛ 3.1 ТУ 4734-306-05747979-2007
насосное оборудование для
15
водного хозяйства и ЖКХ
Частота
Потребляемая
мощность
типоразмер
Подача Q,
Напор H,
вращения вала
мощность насоса, кВт
насос
Марка двигателя
двигателя, кВт/
агрегата
м3/ч (м3/с)*
м
насоса, с-1
ном
макс
при с-1 (об/мин)*
(об/мин)
ДНА-1Д 250/125
1Д250-125
200 (0,06)
60
35 (2100)
48
58
ММЗ-245-35
77/36,7 (2100)
ДНА-1Д 200/90
1Д200-90
200 (0,055)
90
65
82
ДНА-1Д 200/90а
1Д200-90а
180(0,049)
74
53
72
ДНА-1Д 250/125а
1Д250-125а
240 (0,066)
101
95
110
ДНА-1Д 315/50
1Д3 15-50
315(0,087)
50
48,3 (2900)
55
68
ЯМЗ-236М2-4
123/31,7 (1900)
ДНА-1Д 315/71
1Д315-71
315(0,087)
71
76
93
ДНА-1Д 315/71а
1Д315-71а
300 (0,083)
62
65
80
ДНА-1Д 250/125
1Д250-125
250 (0,069)
125
117
152
240 (0,07)
115
35 (2100)
115
135
ММЗ-Д260.4
141/35 (2100)
ДНА-1Д 320/50-1
1Д320-50-1
200 (0,06)
90
31,6 (1900)
72
95
1105/31,6 (1900)
180 (0,05)
74
28,3 (1700)
53
75
100/28,3 (1700)
320 (0,088)
57
68
50
24,2 (1450)
ММЗ-Д260.1
88/24,5 (1450)
56
68
315 (0,087)
71
27,5 (1650)
83
100
100/27,5 (1650)
ДНА-1Д 320/50-2
1Д320-50-2
300 (0,083)
62
25,8 (1550)
65
75
90/25,5 (1550)
300 (0,083)
100
33,3 (1950)
110
133
ММЗ-Д260.4
139/33,3 (1950)
400 (0,111)
100
33,3 (2000)
140
180
ММЗ-Д260.7С
165/33,3 (2000)
ДНА-1Д 500/63а
1Д500-63а
450 (0,125)
53
87
100
ЯМЗ-238М2
135/24,2 (1450)
ДНА-1Д 500/63б
1Д500-63б
400 (0,111)
44
70
80
ММЗ-Д260.1
88/24,2 (1450)
ЯМЗ-238М2
135/24,2 (1450)
ДНА-1Д 800/56а
1Д800-56а
740 (0,205)
48
120
140
ММЗ-Д260.7С
134/24,5 (1450)
ЯМЗ-238М2
135/24,2 (1450)
ДНА-1Д 800/56б
1Д800-56б
700 (0,195)
40
100
110
ММЗ-Д260.4
110/24,2 (1450)
ЯМЗ-238Б-14
179/24,5 (1450)
ДНА-1Д 500/63
1Д500-63
500 (0,140)
63
113
142
ММЗ-Д260.7С
134/24,5 (1450)
ДНА-1Д 630/90б
1Д630-90б
500 (0,140)
60
120
150
ДНА-1Д 800/56
1Д800-56
800 (0,220)
56
24,2 (1450)
150
170
ЯМЗ-238Б-14
179/24,5 (1450)
ДНА-1Д 1250/63б
1Д1250-63б
1050 (0,292)
44
160
185
ДНА-1Д 630/90
1Д630-90
630 (0,175)
90
205
230
ДНА-1Д 630/90а
1Д630-90а
550 (0,153)
74
155
185
ЯМЗ-7511.10-10
256/24,5 (1450)
ДНА-1Д 1250-63а
1Д1250-63а
1100 (0,306)
52,5
195
220
ДНА-1Д 1250/63
1Д1250-63
1250 (0,350)
63
250
290
ТМЗ-84352.1000010
294/24,5 (1450)
ДНА-1Д 630/125а
1Д630-125а
550(0,153)
101
225
282
ДНА-1Д 1600/90б
1Д1600-90б
1300 (0,361)
63
290
315
ДНА-1Д 630/125
1Д630-125
630 (0,175)
125
310
365
ТМЗ-8525.1000020
375/24,5 (1450)
ДНА-1Д 1250/125б
1Д1250-125б
1030 (0,286)
87
350
405
дизель-насосные агрегаты типа ДНА

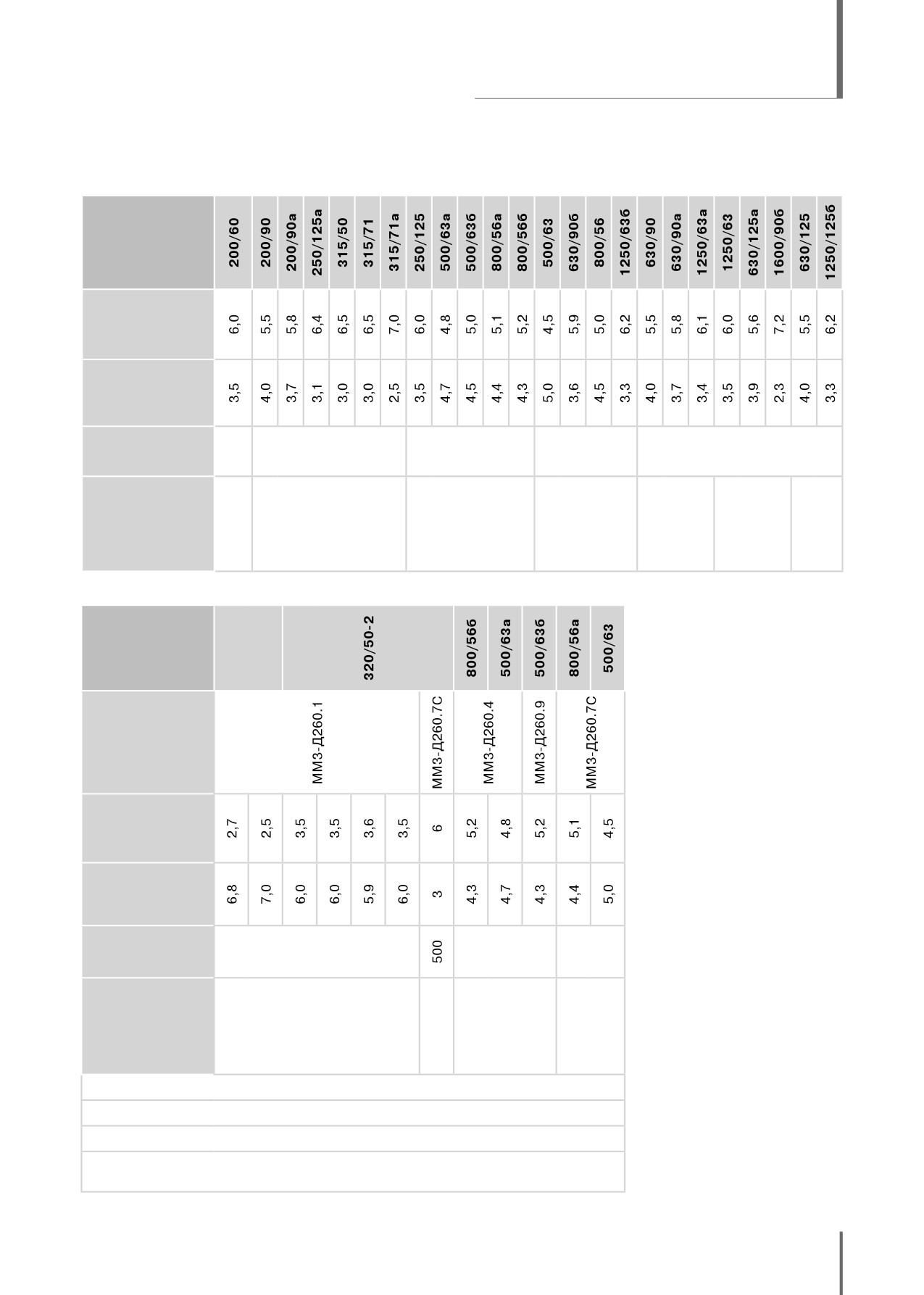

ХАРАКТЕРИСТИКИ ДИЗЕЛЬНЫХ НАСОСНЫХ АГРЕГАТОВ
Типоразмер
агрегата
Допускаемый ка-
витационный за-
пас, не более, м*
Геометрическая
высота всасыва-
ния, не менее, м*
Ёмкость топливно-
180
200
300
400
600
го бака, л
Часовой расход
топлива при мак-
симальной потре-
22
17
25
38
46,8
63
75
бляемой мощно-
сти насоса, кг/ч
Типоразмер
агрегата
Марка
двигателя
Допускаемый ка-
витационный за-
пас, не более, м*
Геометрическая
высота всасыва-
ния, не менее, м*
Ёмкость топливно-
300
400
500
го бака, л
Часовой расход
топлива при мак-
симальной потре-
25
41
37
41
бляемой мощно-
сти насоса, кг/ч
Давление на входе в насос, МПа (кгс/см2), не более 0,3 (3)
Удельное давление на грунт при исполнении на полозьях, МПа (кгс/см2) 0,1 (1,0)
Уровень звука на расстоянии 1 м от контура агрегата, дБА 104
Продолжительность заполнения насоса водой газоструйным аппаратом, не
более, с 200
* Показатели указаны для номинального режима
насосное оборудование для
17
водного хозяйства и ЖКХ
дизель-насосные агрегаты типа ДНА
УСТРОЙСТВО ДИЗЕЛЬНОГО НАСОСНОГО АГРЕГАТА
ДНА в стационарном исполнении состоит из ди-
зельного привода, состоящего из силового агре-
гата, в состав которого входят двигатель 4 с ко-
робкой переключения передач (КПП) 8 (рисунок
1), смонтированного на раме 15.
При агрегатировании с насосами 1Д500-63, 1Д500-
63а, 1Д500-63б, 1Д800-56, 1Д800-56а, 1Д800-56б,
1Д630-90,
1Д630-90а,
1Д630-90б,
1Д1250-63,
1Д1250-63а, 1Д1250-63б, 1Д630-125, 1Д630-125а
вместо коробки переключения передач устанавли-
вается механизм отбора мощности (MOM).
Дизельный привод оборудован системой возду-
хозабора с воздушным фильтром 5, системой вы-
пуска отработавших газов с глушителями выхлопа
6, системой охлаждения с водяным радиатором
вочного воздуха (ОНВ) (если это предусмотрено
3 и масляным радиатором 2, системой питания с
маркой двигателя).
топливными баком 14 и фильтром грубой очист-
ки топлива 20, системой электрооборудования с
Для изменения частоты вращения коленчатого
пультом управления 10, рычагом выключения сце-
вала двигателя на кронштейне пульта управления
пления 7. Охлаждающая жидкость заливается че-
установлен рычаг 9 с храповым механизмом. Для
рез горловину радиатора. Для слива охлаждающей
кратковременного выключения сцепления на при-
жидкости предусмотрен краник 18. Для возмож-
воде установлен рычаг выключения сцепления 7.
ности отключения охлаждения масла предусмо-
В процессе эксплуатации регулировка механизма
выключения сцепления осуществляется регулиру-
трен кран 1, ограничивающий циркуляцию масла
через масляный радиатор. Система питания дизе-
емой тягой 16.
ля укомплектована топливными трубками (шлан-
На раме дизельного привода установлен насос 12.
гами). При использовании двигателей с наддувом
Насос соединен с силовым агрегатом карданным
также может устанавливаться охладитель надду-
валом 11.
Рисунок 1 — Общий вид агрегатов типа ДНА в стационарном исполнении
насосное оборудование для
18
водного хозяйства и ЖКХ
дизель-насосные агрегаты типа ДНА
ЗНАЧЕНИЕ ПОКАЗАТЕЛЕЙ ДЛЯ ТИПОРАЗМЕРА ДНА В СТАЦИОНАРНОМ ИСПОЛНЕНИИ
Типоразмер
Размеры в мм
дизельного
Масса,
насосного
кг
A
B
B1
B2
L
L1
l
l1
l2
H
H1
H2
агрегата
ДНА-1Д 200/60
-
818
300
250
2592
2400
-
-
380
1885
556
536
1300
ДНА-1Д 200/90
2240
280
3250
545
ДНА-1Д 200/90а
2240
250
545
ДНА-1Д 250/125
3470
2300
525
ДНА-1Д 250/125а
3260
250
1830
2200
ДНА-1Д 315/50
300
2250
ДНА-1Д 315/71
300
3255
580
580
2250
ДНА-1Д 315/71а
1310
3150
225
900
2250
ДНА-1Д 500/63
3430
2050
2452
ДНА-1Д 500/63а
420
350
645
585
2420
3390
1980
ДНА-1Д 500/63б
2420
370
ДНА-1Д 630/90
3620
2120
650
590
3110
ДНА-1Д 630/90а
500
ДНА-1Д 630/90б
500
3440
2050
625
565
2522
ДНА-1Д 630/125
1400
3750
355
2060
645
575
3400
3560
205
1050
ДНА-1Д 630/125а
1380
3790
2130
625
555
3140
ДНА-1Д 800/56
400
3440
2050
2558
ДНА-1Д 800/56а
1310
480
3150
225
900
370
655
595
2520
3400
1980
ДНА-1Д 800/56б
2520
ДНА-1Д 1250/63
1380
3810
3560
205
1050
2130
3142
ДНА-1Д 1250/63а
500
3640
350
2120
655
615
3375
1310
450
3150
900
ДНА-1Д 1250/63б
3460
370
2100
2815
225
ДНА-1Д 1250/125б
1400
4020
405
2130
685
585
3910
600
3750
1100
ДНА-1Д 1600/90б
1380
600
4070
410
2170
690
610
3517
ДНА-1Д 320/50-1
(ММ3-Д260.1)
3090
1650
ДНА-1Д 320/50-2
(ММ3-Д260.1)
ДНА-1Д 320/50-1
492
474
3000
150
250
2440
668
596
(ММ3-Д260.9)
3200
1700
ДНА-1Д 320/50-2
(ММ3-Д260.9)
ДНА-1Д 320/50-2
3250
1770
(ММ3-Д260.7С)
1250
900
ДНА-1Д 800/56б
2020
(ММ3-Д260.4)
480
400
656
596
ДНА-1Д 800/56а
2070
(ММ3-Д260.7С)
ДНА-1Д 500/63
3490
3230
265
345
2480
1980
(ММ3-Д260.7С)
ДНА-1Д 500/63а
420
350
630
570
(ММ3-Д260.4)
1930
ДНА-1Д 500/636
(ММ3-Д260.9)
насосное оборудование для
19
водного хозяйства и ЖКХ
содержание .. 1 2 ..
///////////////////////////////////////
