ЗАО Гидромашсервис (ГРУППА ГСМ). КАТАЛОГ НАСОСОВ - часть 4
насосы центробежные консольные типа 1К
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
насосное оборудование для
60
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
насосное оборудование для
61
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
насосное оборудование для
62
водного хозяйства и ЖКХ
насосы центробежные консольные типа 2К
и агрегаты электронасосные на их основе
НАСОСЫ ЦЕНТРОБЕЖНЫЕ КОНСОЛЬНЫЕ типа 2К
и АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы центробежные консольные типа 2К и агре-
гаты на их основе предназначены для перекачи-
вания в стационарных условиях воды (кроме мор-
ской) с рН 6—9,5, содержащей механические при-
меси не более 0,1% и размером частиц не более
0,2 мм, а также других жидкостей, сходных с водой
по плотности и химической активности, темпера-
турой от -10 до +120°С.
Насосы выпускаются в климатическом исполнении
У3.1, Т2 по ГОСТ 15150.
Насосы (агрегаты) не предназначены для эксплуа-
тации во взрыво- и пожароопасных помещениях.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Насос имеет сальниковое уплотнение вала или
в кронштейне предусмотрены два отверстия
уплотнение кольцами из композита. Корпус на-
М8х1-7Н.
соса представляет собой чугунную отливку, в ко-
Передняя подшипниковая опора состоит из двух-
торой выполнены входной и выходной патрубки,
рядного радиально-упорного подшипника, уста-
спиральная камера и опорные лапы. Входной па-
новленного в стакане и воспринимающего ради-
трубок направлен горизонтально по оси враще-
альную и осевую нагрузки. Задняя опора — ша-
ния. Выходной патрубок направлен радиально,
рикоподшипник радиальный однорядный. Смазка
подшипников жидкая — индустриальное масло
вертикально вверх. К корпусу насоса крепится
40А ГОСТ 20799. Система смазки — масляная
фланец кронштейна. Кронштейн соединён с диа-
ванна. Уровень масла — до центра нижнего шари-
фрагмой винтами. В диафрагме выполнены от-
ка — контролируется и поддерживается маслён-
верстия для подачи охлаждающей (затворной)
кой постоянного уровня.
жидкости к сальниковому уплотнению.
Материалы основных деталей
Рабочее колесо — одностороннего входа, закры-
того типа. Подвод жидкости к рабочему колесу
Корпус
СЧ20
осевой. На несущем диске колеса выполнены ра-
Диафрагма
СЧ20
диальные лопатки (импеллер), снижающие осе-
Колесо рабочее
СЧ20
вую силу и давление на сальник.
Вал
Сталь 45
Ротор насоса приводится во вращение электро-
двигателем через соединительную муфту. Для
Допускается замена материалов другими, не
ухудшающими эксплуатационные свойства насоса.
измерения температуры нагрева подшипников
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
2 К 80 - 65 - 160 - У3.1
модернизация (жидкая смазка подшипников);
консольный;
диаметр входного патрубка, мм;
диаметр выходного патрубка, мм;
номинальный диаметр рабочего колеса, мм;
климатическое исполнение и категория размещения.
насосное оборудование для
63
водного хозяйства и ЖКХ
насосы центробежные консольные типа 2К
и агрегаты электронасосные на их основе
TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра
2К80-65-160
2К100-80-160
Подача, м3/ч (л/с)
50 (13,8)
100 (27,8)
Напор, м
32
Давление на входе в насос, МПа (кгс/см2), не более
0,60(6,0)
Максимальная мощность насоса, кВт
7,0
13
КПД насоса
0,72
0,79
Частота вращения, с-1 (об/мин)
48(2900)
род тока
переменный
Параметры
напряжение, В
220/380
энергопитания
частота тока, Гц
50
Значения основных параметров указаны при работе насосов на воде с температурой 293 К (20 оС) и плотностью 1000 кг/м3.

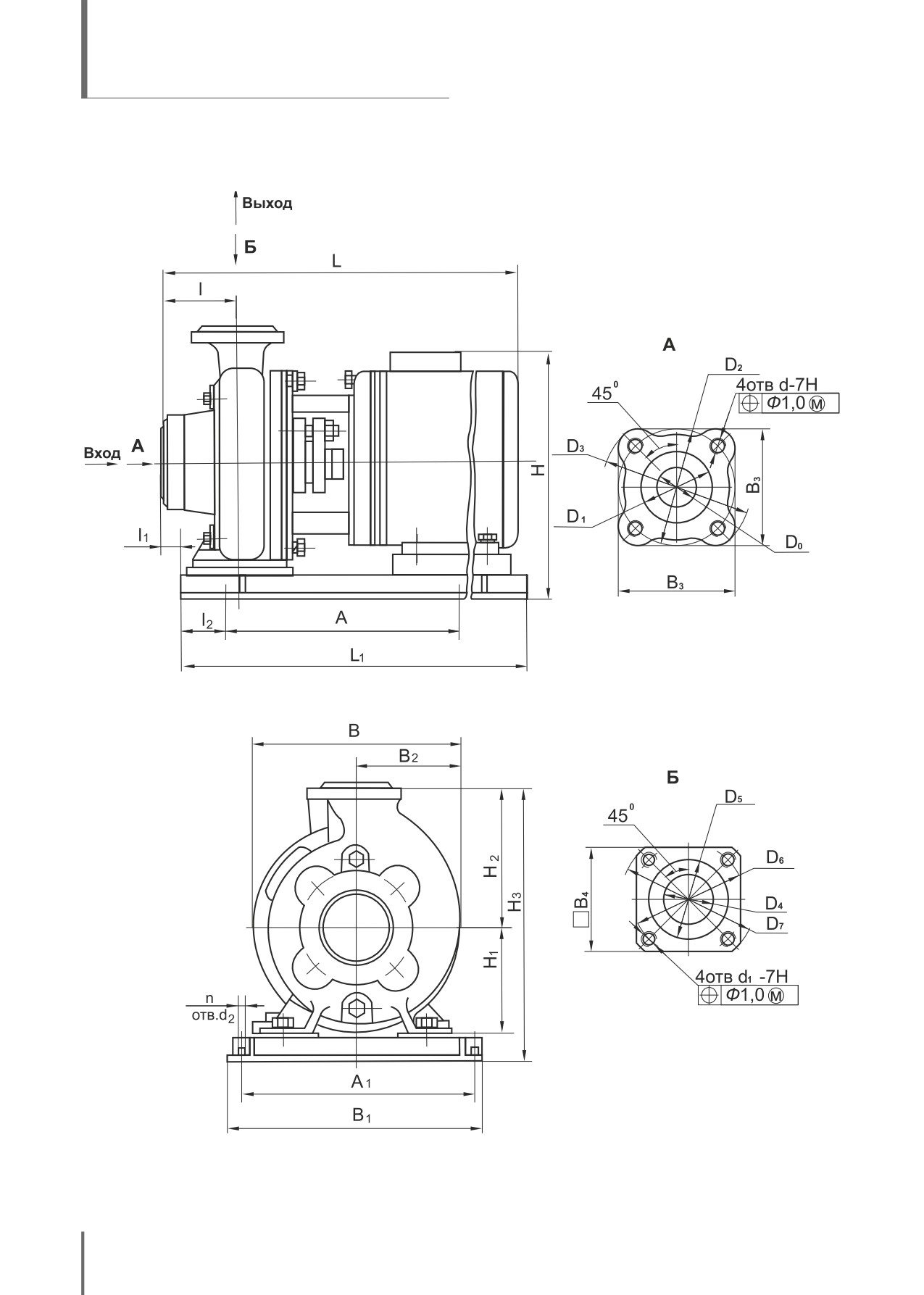

ГАБАРИТНЫЙ ЧЕРТЕЖ 2К80-65-160 И 2К100-80-160
насосное оборудование для
64
водного хозяйства и ЖКХ
насосы центробежные консольные типа 2К
и агрегаты электронасосные на их основе
Обозначение и типоразмер насоса
Обозначение и типоразмер насоса
Обозначение
Обозначение
Н49.933.01.00.000
Н49.932.01.00.000
Н49.933.01.00.000
Н49.932.01.00.000
размера
размера
2К80-65-160
2К100-80-160
2К80-65-160
2К100-80-160
I
100
100
D0
80
100
I1
415
415
D1
160
170
I2
80
80
D2
133
148
а
270
270
D3
65
80
а1
95±0,3
95±0,3
D4
122
133
а2
125
125
D5
145
160
а3
45
45
D6
180
195
а4
16
16
d 7H
М16
М16
b
280
280
d1 7H
М16
М16
b1
212 ±0,5
212 ±0,5
d2
14
14
b2
150
150
d3 h7
32
32
b3
110
110
H
360
385
b4
145
145
H1
200
225
b5
14
14
H2
160
160
B
150
155
n
4
4
B1
140
150
n1
4
4
R
7
7
f
10
10
D
195
205
Масса, кг
60
61
ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
насосное оборудование для
65
водного хозяйства и ЖКХ
насосы центробежные консольные типа 2К
и агрегаты электронасосные на их основе
Двигатель
Размеры в мм
Типоразмер
агрегата
типоразмер
L
L1
I
I1
A
A1
H
H1
B
B1
B2
75
AИP160S2
15
1125
975
540
295
350
160
222
75
5A160S2
15
1190
975
537
295
334
196
232
2К80-65-160м
65
А132М2
11
1025
490
270
182
65
АИРМ132М2
11
1018
485
288
185
895
70
А132М2
11
1025
490
270
182
2К80-65-160л
70
АИРМ132М2
11
1018
485
288
185
65
А112М2
7,5
1025
470
173
290
145
2К80-65-160
65
5АМ112М2
7,5
1000
460
161
65
АИР112М2
7,5
953
450
144
825
270
55
А112М2
7,5
1025
470
173
50
220,
2К80-65-160а
55
5АМ112М2
7,5
1000
150
178
460
324
161
(3000)
380
55
АИР112М2
7,5
953
450
144
128
АИР160М2
18,5
1165
540
350
160
238
2К100-80-160м
128
5А160М2
18,5
1220
537
334
196
245
125
AИP160S2
15
1125
540
350
160
224
2К100-80-160
975
295
125
5A160S2
15
1190
537
334
196
234
120
AИP160S2
15
1125
540
350
160
224
2К100-80-160а
120
5A160S2
15
1190
537
334
196
234
115
А132М2
11
1025
490
285
182
2К100-80-160б
115
АИРМ132М2
11
1018
485
288
185
895
290
155
110
А132М2
11
1025
490
285
182
2К100-80-160в
110
АИРМ132М2
11
1018
485
288
185

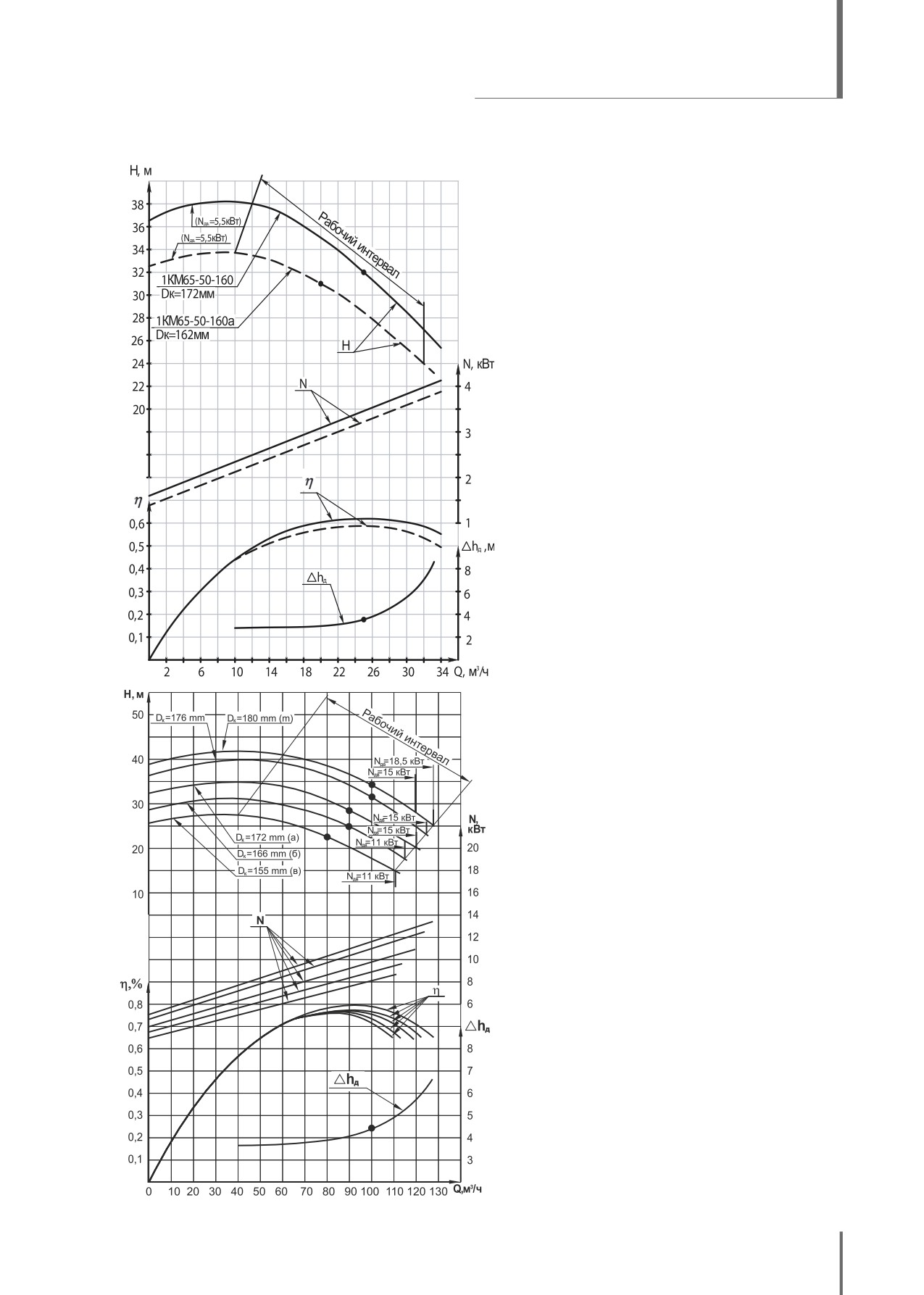

СВОДНАЯ ХАРАКТЕРИСТИКА НАСОСОВ К, 1К, 2К
насосное оборудование для
66
водного хозяйства и ЖКХ
электронасосы центробежные консольные
моноблочные линейного типа 1КМЛ
ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ КОНСОЛЬНЫЕ
МОНОБЛОЧНЫЕ линейного типа 1КМЛ
НАЗНАЧЕНИЕ
Электронасосы центробежные консольные моно-
блочные линейного типа 1КМЛ предназначены
для перекачивания в стационарных условиях тех-
нической воды (кроме морской ) с рН 6—9,5, со-
держащей механические примеси не более 0,1%
по объёму и размером частиц не более 0,2 мм, а
также других жидкостей, сходных с водой по плот-
ности и химической активности.
Электронасосы применяются в качестве повыси-
тельных и циркуляционных в системах водоснаб-
жения производственных помещений и отопления
производственных и жилых помещений.
Температура перекачиваемой жидкости от -10 до
+120°С.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Электронасос состоит из центробежного консоль-
применение торцового уплотнения. Сальниковое
ного моноблочного линейного насоса и фланцево-
и торцовое уплотнения, так же как и рабочее коле-
го электродвигателя. Корпус насоса представля-
со, установлены на валу электродвигателя.
ет собой чугунную отливку, в которой выполнены
Подшипниковые узлы электродвигателя воспри-
спиральная камера, опорная площадка, входной
нимают радиальную и неуравновешенную части
и выходной патрубки. Корпус насоса имеет ис-
осевой нагрузки, возникающие в электронасосе.
полнение «Inline» — входной и выходной патрубки
расположены в одной линии и имеют одинако-
Материалы основных деталей насоса
вые фланцы. Корпус насоса соединен с фланцем
Корпус
СЧ20
электродвигателя при помощи фонаря.
Фонарь
СЧ20
Рабочее колесо — центробежное, односторонне-
Колесо рабочее
СЧ20
го входа, закрытого типа, с пространственными
лопатками — установлено на валу электродви-
Корпус уплотнения
СЧ20
гателя и крепится болтом-обтекателем. Рабочее
Втулка защитная
40Х13 (30Х13)
колесо разгружено от действия осевых сил ра-
диальными лопатками на несущем диске колеса
Кольцо уплотняющее
30Х13
(импеллером).
Допускается замена материалов другими, не
Уплотнение вала — сальниковое. Допускается
ухудшающими эксплуатационные свойства насоса.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
1 К М Л 80 - 160 - У3.1
модификация электронасоса;
консольный;
моноблочный;
линейный;
диаметр входного и выходного патрубков, мм;
диаметр рабочего колеса, мм;
климатическое исполнение и категория размещения.
При поставке электронасосов с одним из вариантов рабочих колес по внешнему диаметру добавляется индекс: «а» или «б» —
уменьшенный диаметр, «м» — увеличенный диаметр.
Условное обозначение электронасоса с торцовым уплотнением при заказе, переписке в технической документации должно быть:
Электронасос 1КМЛ80-160т-У3.1 ТУ3631-206-05747979-2002, где «т» — торцовое уплотнение.
насосное оборудование для
67
водного хозяйства и ЖКХ
электронасосы центробежные консольные
моноблочные линейного типа 1КМЛ
ГАБАРИТНЫЙ ЧЕРТЕЖ ЭЛЕКТРОНАСОСОВ ТИПА 1КМЛ
* Отверстия К в электронасосе 1КМЛ 65V160
Выход
Вход
во фланце со стороны входа
выполнены резьбовыми M16

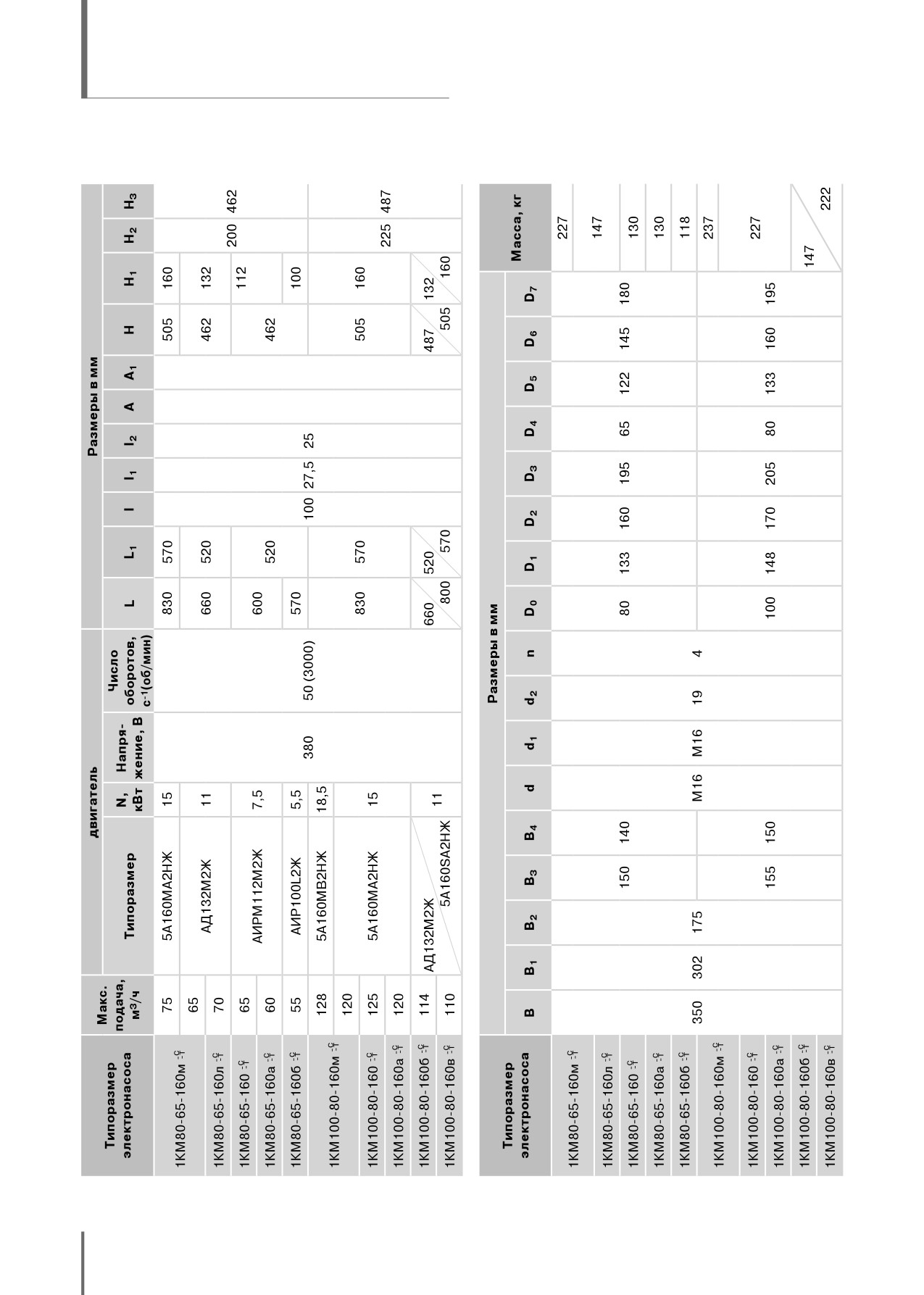

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макси-
Размеры в мм
Мощ-
Типоразмер
мальная
Масса,
Типоразмер
ность,
электронасоса
подача,
кг
кВт
L
L1
B
B1
D
D1
D2
D3
H
h
b
м3/ч
5А160МВ2НЖ
417
242
880
205
72
18,5
1КМЛ65-200
АИР160М2Сп19
420
245
775
157
1КМЛ65-200т
5А160МА2НЖ
417
242
880
195
62
15
АИР160S2Сп19
420
245
735
147
5А160МА2НЖ
417
242
880
195
68
15
530
265
160
1КМЛ65-200-а
АИР160S2Сп19
420
245
735
147
1КМЛ65-200т-а
5А160SА2НЖ
417
242
880
190
53
11
АД132М2Ж
355
178
627
130
1КМЛ65-200-б
5А160SА2НЖ
417
242
880
190
65
11
1КМЛ65-200т-б
АД132М2Ж
355
178
627
130
65
122
145
180
45
5А160М2НЖ
417
242
910
190
75
15
1КМЛ65-160-м
АИР160S2Сп19
420
245
760
150
1КМЛ65-160т-м
5А160SA2НЖ
417
242
910
190
65
11
АД132М2Ж
355
178
655
120
1КМЛ65-160-л
5А160SA2НЖ
417
242
910
190
70
11
380
190
154
1КМЛ65-160т-л
АД132М2Ж
355
178
655
120
1КМЛ65-160
65
1КМЛ65-160т
АИРМ112М2Ж
7,5
340
188
570
105
1КМЛ65-160-а
60
1КМЛ65-160т-а
1КМЛ80-160
5А160МА2НЖ
417
242
910
220
125
15
1КМЛ80-160т
АИР160S2Сп19
420
245
800
150
1КМЛ80-160-а
5А160МА2НЖ
417
242
910
220
120
15
530
265
80
133
160
195
184
50
1КМЛ80-160т-а
АИР160S2Сп19
420
245
800
150
1КМЛ80-160-б
5А160SA2НЖ
417
242
910
220
115
11
1КМЛ80-160т-б
АД132М2Ж
355
178
655
120
насосное оборудование для
68
водного хозяйства и ЖКХ
электронасосы центробежные консольные
моноблочные линейного типа 1КМЛ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Типоразмеры электронасосов
Наименование показателя
1КМЛ 80-160
1КMЛ 65-200
1КМЛ 65-160
Подача, м3/ч
100
50
50
Напор, м
32
50
32
Давление на входе в электронасос,
0,35 (3,5)
МПа (кгс/см2), не более
Максимальная мощность
14,0
14,5
7,0
насоса, кВт
КПД насоса, %
65
59
65
Частота вращения, с-1 (об/мин)
48,3 (2900)
Параметры энергопитания:
- род тока
переменный
- напряжение, В
220/380
- частота тока, Гц
50
насосное оборудование для
69
водного хозяйства и ЖКХ
электронасосы центробежные консольные
моноблочные линейного типа 1КМЛ
насосное оборудование для
70
водного хозяйства и ЖКХ
электронасосы центробежные
консольные моноблочные типа 1КМ
ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ
КОНСОЛЬНЫЕ МОНОБЛОЧНЫЕ типа 1КМ
НАЗНАЧЕНИЕ
Электронасосы центробежные консольные моно-
блочные типа 1КМ предназначены для перекачи-
вания в стационарных условиях технической воды
(кроме морской) с рН = 6,9, содержащей механи-
ческие примеси не более 0,1% по объему и разме-
ром частиц не более 0,2 мм, а также других жидко-
стей, сходных с водой по плотности и химической
активности.
Температура перекачиваемой жидкости:
для электронасосов 1КМ50 и 1КМ65 от -10 до
+85°С;
для электронасосов 1КМ80 и 1КМ100 от -10 до
+105°С.
Электронасосы применяются в системах водо-
снабжения производственных помещений и ото-
пления производственных и жилых помещений.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Электронасос состоит из консольного насоса и
Агрегаты могут комплектоваться частотными пре-
фланцевого электродвигателя. Электронасос име-
образователями.
ет сальниковое или торцовое уплотнение вала. В
Материалы основных деталей
электронасосах 1КМ80 и 1КМ100 предусмотрено
охлаждение сальника или торцового уплотнения.
Корпус
СЧ20
Корпус насоса представляет собой чугунную от-
Фонарь
СЧ20 или Ст. 3
ливку, в которой выполнены спиральная камера,
опорные лапы, входной и выходной патрубки.
Колесо рабочее
СЧ20
Центробежное рабочее колесо представляет со-
Диафрагма
СЧ20
бой отливку из чугуна, колесо рабочее закрепле-
но на валу электродвигателя шпонкой и обтекате-
Втулка защитная
40Х13 или 95Х18
лем.
Кольцо уплотняющее
Сталь 45 или 30Х13
Подшипниковые узлы электродвигателя воспри-
Допускается замена материалов другими,
нимают радиальную и осевую нагрузки, возникаю-
не ухудшающими эксплуатационные свойства
щие в электронасосе.
электронасоса.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
1 К М 50 - 32 - 125 с(т) - У3.1
модификация электронасоса;
консольный;
моноблочный;
диаметр входного патрубка, мм;
диаметр выходного патрубка, мм;
условный диаметр рабочего колеса, мм;
сальниковое уплотнение вала (торцовое
уплотнение вала);
климатическое исполнение и категория
размещения.
насосное оборудование для
71
водного хозяйства и ЖКХ
электронасосы центробежные
консольные моноблочные типа 1КМ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование показателя
1КМ50-32-125
1КМ65-50-160
1КМ80-65-160
1КМ100-80-160
Подача, м3/ч (л/с)
12,5(3,47)
25(6,95)
50(13,89)
100(27,78)
Напор, м
20
32
32
32
Давление на входе в насос, МПа (кгс/см2), не более
0,35(3,5)
0,35(3,5)
0,60(6,0)
0,60(6,0)
Частота вращения, с-1 (об/мин)
48(2900)
48(2900)
48(2900)
48(2900)
Максимальная мощность насоса, кВт
1,6
4,3
7,0
12,6
Параметры энергопитания
переменный ток, напряжение - 220/380 В, частота тока - 50 Гц
КПД насоса, %
38
62
70
75
ХАРАКТЕРИСТИКИ
1KМ50-32-125
1КМ80-65-160
частота вращения 48 c-1 (2900 об/мин),
частота вращения 48 c-1 (2900 об/мин),
жидкость - вода р=1000 кг/м3
жидкость - вода р=1000 кг/м3
насосное оборудование для
72
водного хозяйства и ЖКХ
электронасосы центробежные
консольные моноблочные типа 1КМ
ХАРАКТЕРИСТИКИ
1KМ65-50-160
частота вращения 48 c-1 (2900 об/мин),
жидкость - вода р=1000 кг/м3
1KМ100-80-160
частота вращения 48 c-1 (2900 об/мин),
жидкость - вода р=1000 кг/м3
насосное оборудование для
73
водного хозяйства и ЖКХ
электронасосы центробежные
консольные моноблочные типа 1КМ
ГАБАРИТНЫЕ РАЗМЕРЫ
Поставка на раме
насосное оборудование для
74
водного хозяйства и ЖКХ
Двигатель
Размеры в мм
Типоразмер
макс.
напря-
число
мощность,
Поставка
электронасоса
подача,
типоразмер
жение,
оборотов,
L
L1
I
I1
I2
I3
A
A1
A2
A3
кВт
м3/ч
В
с-1(об/мин)
-
-
1КМ50-32-125м -т
18
АИР90L2Ж
3,0
на раме
480
440
330±2,8
15
40
-
250±2,8
1КМ50-32-125 -т
17
АИР80В2Ж
2,2
500
1КМ50-32-125а -т
15,6
АИР80В2Ж
2,2
380
50 (3000)
500
-
80
140±0,5
330±1,1
460
300±2,8
1КМ65-50-160 -т
32
АИР100L2Ж
5,5
на
560
под-
30
-
100
-
1КМ65-50-160а -т
32
АИР100L2Ж
5,5
ставке
560
-
190±0,5
70±0,5
338±1,1
Размеры в мм
Типоразмер
Поставка
Масса,кг
электронасоса
H
H1
H2
H3
H4
H5
B
B1
B2
B3
B4
B5
d
d1
d2
n
D0
D1
D2
D3
D4
D5
D6
D7
50,0
на раме
43,0
312
-
-
-
19
4
1КМ50-32-125м -т
306
187
88
48,5
на подставке
41,0
40,0
на раме
37,0
1КМ50-32-125 -т
112
140
300
110
105
50
90
110
140
32
78
100
135
38,5
на подставке
35,0
296
200
100
40,0
на раме
37,0
1КМ50-32-125а -т
14
6
38,5
на подставке
-
252
237
190
35,0
352
-
-
-
19
4
71,0
на раме
62,5
1КМ65-50-160 -т
69,0
на подставке
60,5
338
132
160
250
350
125
140
125
65
122
145
180
50
102
125
160
71,0
на раме
62,5
1КМ65-50-160а -т
69,0
на подставке
-
292
279
240
14
6
60,5
электронасосы центробежные
консольные моноблочные типа 1КМ
ГАБАРИТНЫЕ РАЗМЕРЫ
насосное оборудование для
76
водного хозяйства и ЖКХ
насосы вихревые типа ВК, ВКС, ВКО
и агрегаты электронасосные на их основе
НАСОСЫ ВИХРЕВЫЕ типа ВК, ВКС, ВКО
И АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы вихревые ВК, ВКС, ВКО и агрегаты элек-
тронасосные на их основе предназначены для пе-
рекачивания воды и других жидкостей, имеющих
сходные с водой свойства по вязкости - до 36·10-6
м2/с (36 сСт) и химической активности, с содержа-
нием твердых включений по массе 0,01%, не бо-
лее, и размером не более 0,05 мм, в которых ма-
териалы проточной части не допускают линейную
скорость сплошной коррозии более 0,1 мм/год по
ГОСТ 9.908-85.
Насосы вихревые типов ВК, ВКС, ВКО и агрегаты
электронасосные на их основе изготавливаются
для нужд народного хозяйства.
Насосы вихревые типов ВК, ВКС и агрегаты элек-
тронасосные на их основе могут использоваться
Насосы относятся к изделиям вида 1 (восстанав-
для установки на судах морского флота с неогра-
ливаемые) по ГОСТ 27.003-90 и выпускаются в
ниченным районом плавания с классом Россий-
климатическом исполнении У3.1, У2, ОМ2 и Т2 по
ского морского регистра судоходства (РМРС) и на
ГОСТ 15150-69.
судах внутреннего и смешанного (река — море)
Насосы и агрегаты разработаны с учетом требова-
плавания с классом Российского речного регистра
ний безопасности, определяемых ГОСТ Р 52743-
(РРР).
2007.
Агрегаты могут устанавливаться в машинных и ко-
Насосы (агрегаты) не предназначены для эксплу-
тельных отделениях судов, имеющих знак автома-
атации во взрыво- и пожароопасных производ-
тизации А1 и A2 в символе класса РМРС.
ствах.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Агрегат электронасосный состоит из насоса и
Уплотнение вала — сальниковое. По требованию
приводного двигателя, установленных на общей
потребителя возможна поставка насосов с оди-
фундаментной раме или плите и соединенных
нарным торцовым уплотнением — исполнение
между собой при помощи упругой муфты.
(-1г).
Перемещение жидкой среды по кольцевому кана-
У насосов ВКС к выходному патрубку присоеди-
лу и придание ей необходимой энергии осущест-
няется колпак напорный, обеспечивающий воз-
вляется рабочим колесом, которое представляет
можность самовсасывания. В момент самовсасы-
собой диск с радиально расположенными лопат-
вания напорный колпак должен быть соединен с
ками. Рабочая камера проточной части насоса
атмосферой.
выполнена в корпусе и крышке корпуса и пред-
ставляет собой кольцевой канал, сообщающийся
У насосов ВКО крышка обогрева с крышкой и диск
с входным и выходным патрубками насоса. Рабо-
обогрева с корпусом образуют камеру обогрева,
чее колесо, закрепленное на валу шпонкой, имеет
в которую подводится пар или охлаждающая жид-
возможность свободного перемещения в осевом
кость.
направлении.
Направление вращения ротора для насоса без-
Вал насоса вращается в двух шарикоподшипни-
различно и определяется лишь положением тру-
ковых опорах, установленных в кронштейне насо-
бопроводов и обязательным условием переме-
са. Смазка подшипников Литол 24. Допускается
щения жидкости от всасывающего к напорному
установка подшипников со смазкой на весь срок
службы.
трубопроводу по большой дуге.
МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
Наименование
Материалы для исполнений
деталей
А
Б
К
Кронштейн
СЧ20
Корпус
Бр.010Ф1 или
Крышка
СЧ20
12Х18Н9ТЛ
Бр.010Ц2
Колпак напорный
Колесо рабочее
20Х13Л или 15х14НЛ
Вал
Сталь 45 или Сталь 95Х18
Сталь 95Х18
Пара трения
Углеграфит АГ-1500 СО5
-
-
торцового
и сталь 95Х18
уплотнения
-
-
Графит и карбид кремния
Допускается замена материалов другими, не ухудшающими эксплуатационные характеристики насоса.
насосное оборудование для
77
водного хозяйства и ЖКХ
насосы вихревые типа ВК, ВКС, ВКО
и агрегаты электронасосные на их основе
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ВК 2 / 26 А У3.1
ВК — вихревой консольный
С — самовсасывающий
О — обогреваемый (охлаждаемый)
подача, л/с
напор, м
А, Б, К — исполнение по материалу про-
точной части
У3.1; У2; ОМ2; Т2 — климатическое ис-
полнение и категория размещения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Типоразмер насосов (агрегатов)
ВК,
ВК,
ВК,
ВК,
ВК,
ВК,
Наименование
ВКС,
ВКС,
ВКС,
ВКС,
ВКС,
ВКС,
показателя
ВКО
ВКО
ВКО
ВКО
ВКО
ВКО
1/16
2/26
4/28
5/24
5/32
10/45
л/с
1,0
2,0
4,0
5,0
10,0
Подача
м3/ч
3,6
7,2
14,4
18,0
36,0
Напор, м
16
26
28
24
32
45
Максимальная высота самовсасывания,
4,0
3,5
3,0
м (для самовсасыв. насосов)
Допускаемая продолжительность
самовсасывания, с, не более
600
(для самовсасывающих насосов)
Давление на входе в насос,
0,25 (2,5)
МПа (кгс/см2), не более
Максимальная потребляемая
1,2
4,6
7,0
8,3
8,8
27
мощность насоса, кВт
род тока
Переменный
Параметры
напряжение, В
220, 380, 660
энергопитания
частота тока, Гц
50
Значения основных параметров указаны при работе насоса на воде с температурой 20 o С и плотностью 1000 кг/м3.
ПОКАЗАТЕЛИ ТЕХНИЧЕСКОЙ И ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ
Типоразмер насосов (агрегатов)
ВК,
ВК,
ВК,
ВК,
ВК,
ВК,
Наименование
ВКС,
ВКС,
ВКС,
ВКС,
ВКС,
ВКС,
показателя
ВКО
ВКО
ВКО
ВКО
ВКО
ВКО
1/16
2/26
4/28
5/24
5/32
10/45
насоса
28
33
41
38
39
35
КПД, %
агрегата
22
26
32
30
31
Допускаемый кавитационный
4,0
5,0
6,0
6,5
7,0
запас, м, не более
Внешняя утечка через сальниковое
0,3—1,0 (50—170)
уплотнение, л/ч (капель/мин), не более
насосное оборудование для
78
водного хозяйства и ЖКХ
насосы вихревые типа ВК, ВКС, ВКО
и агрегаты электронасосные на их основе

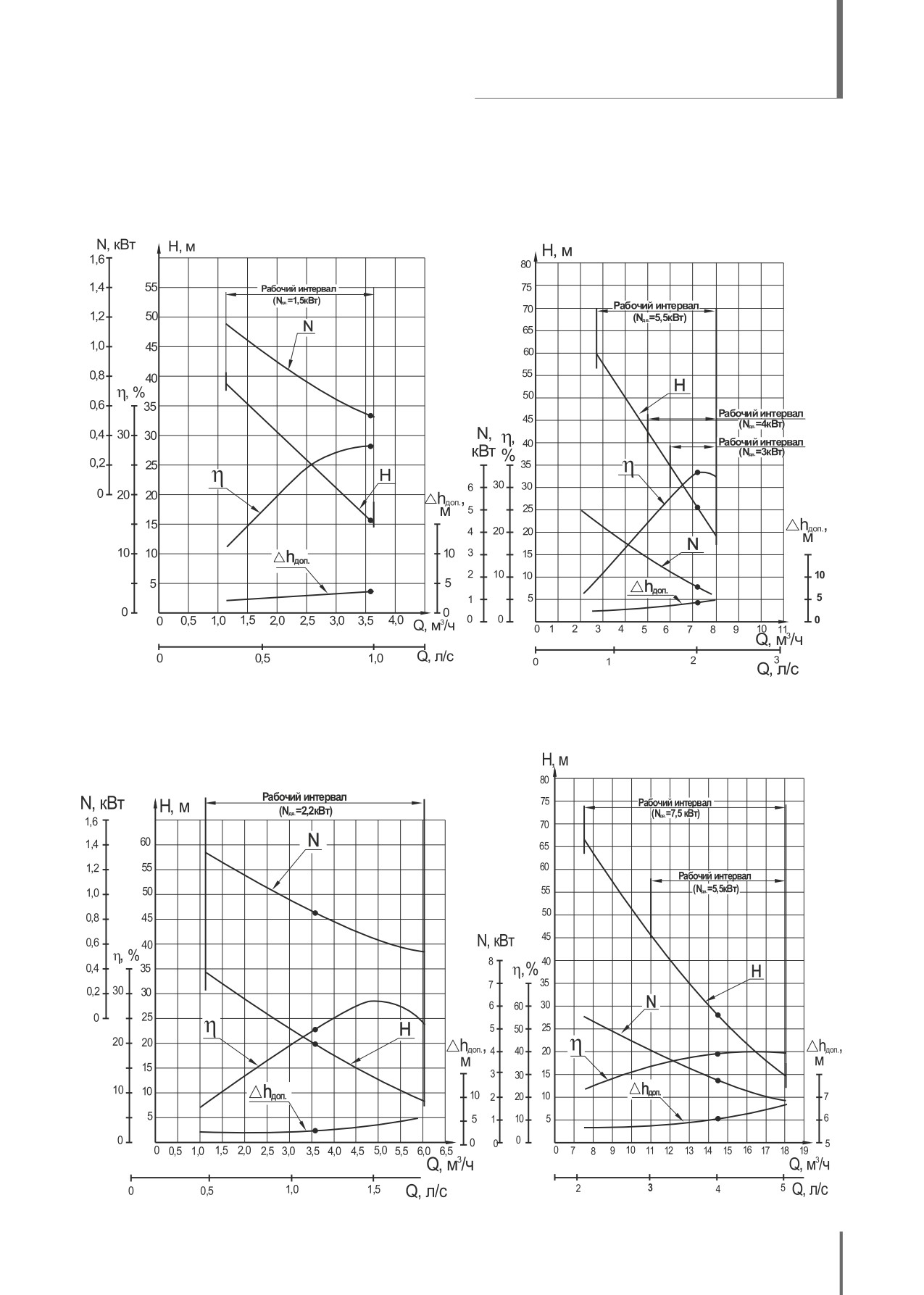

ХАРАКТЕРИСТИКИ
ВК1/16, ВКС1/16, ВКО1/16
ВК2/26, ВКС2/26, ВКО2/26
частота вращения — 24 с-1 (1450 об/мин)
частота вращения — 24 с-1 (1450 об/мин)
ВК4/28, ВКС4/28, ВКО4/28
ВК2/26, ВКС2/26, ВКО2/26
частота вращения — 24 с-1 (1450 об/мин)
частота вращения — 16 с-1 (970 об/мин)
насосное оборудование для
79
водного хозяйства и ЖКХ
содержание .. 2 3 4 5 ..
