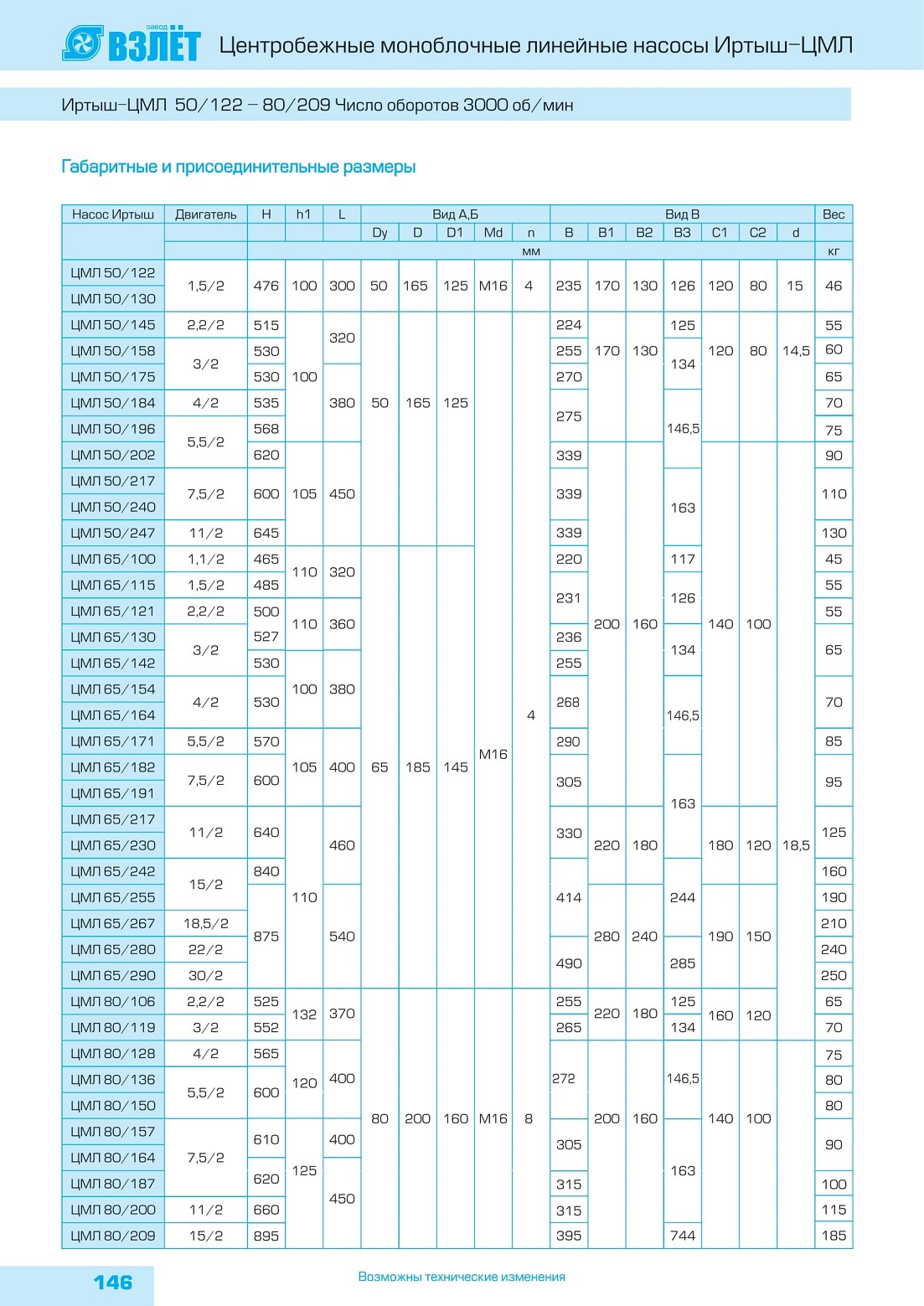

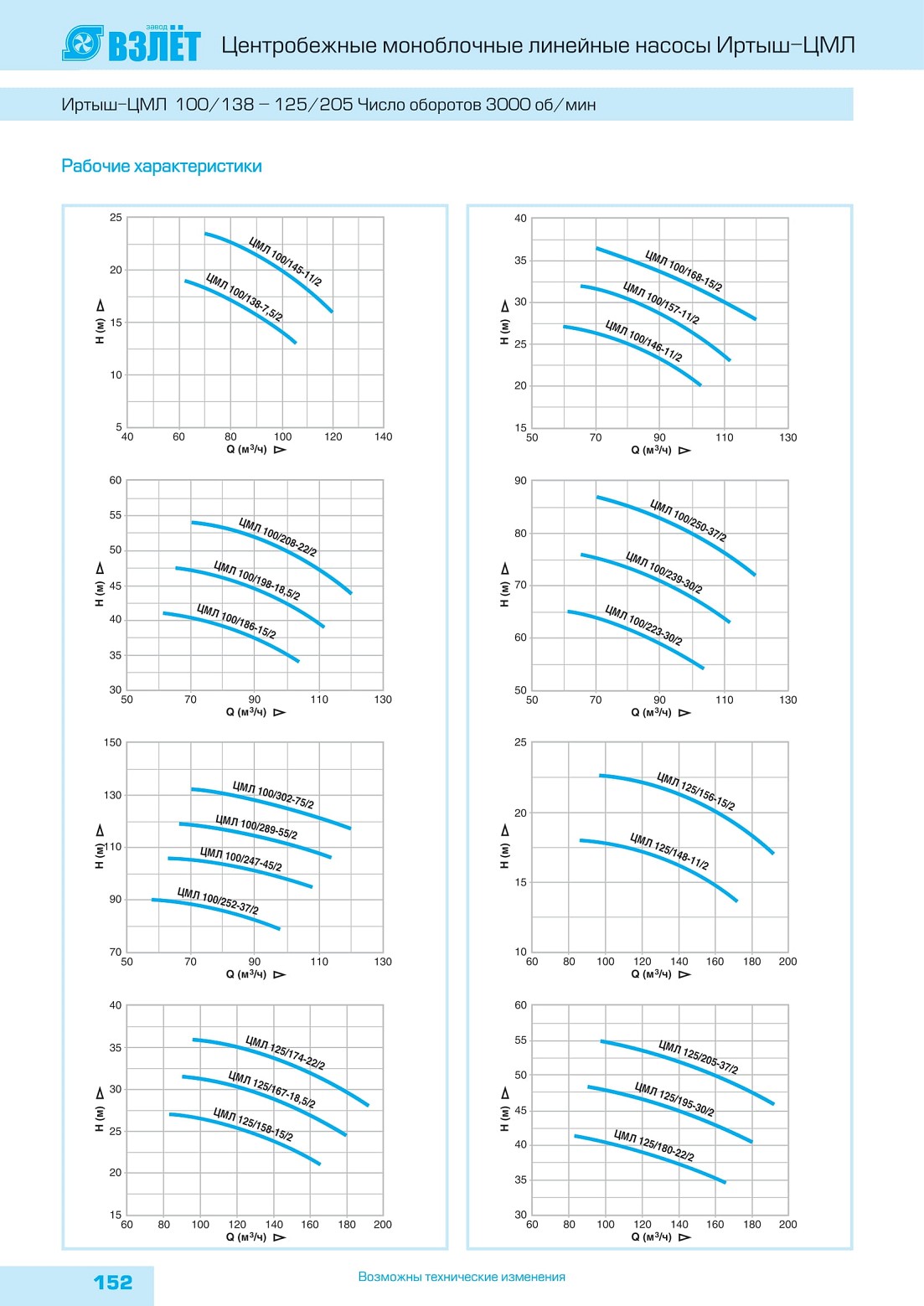

Иртыш-ЦМЛ 50/122 - 80/209 Число оборотов 3000 об/мин

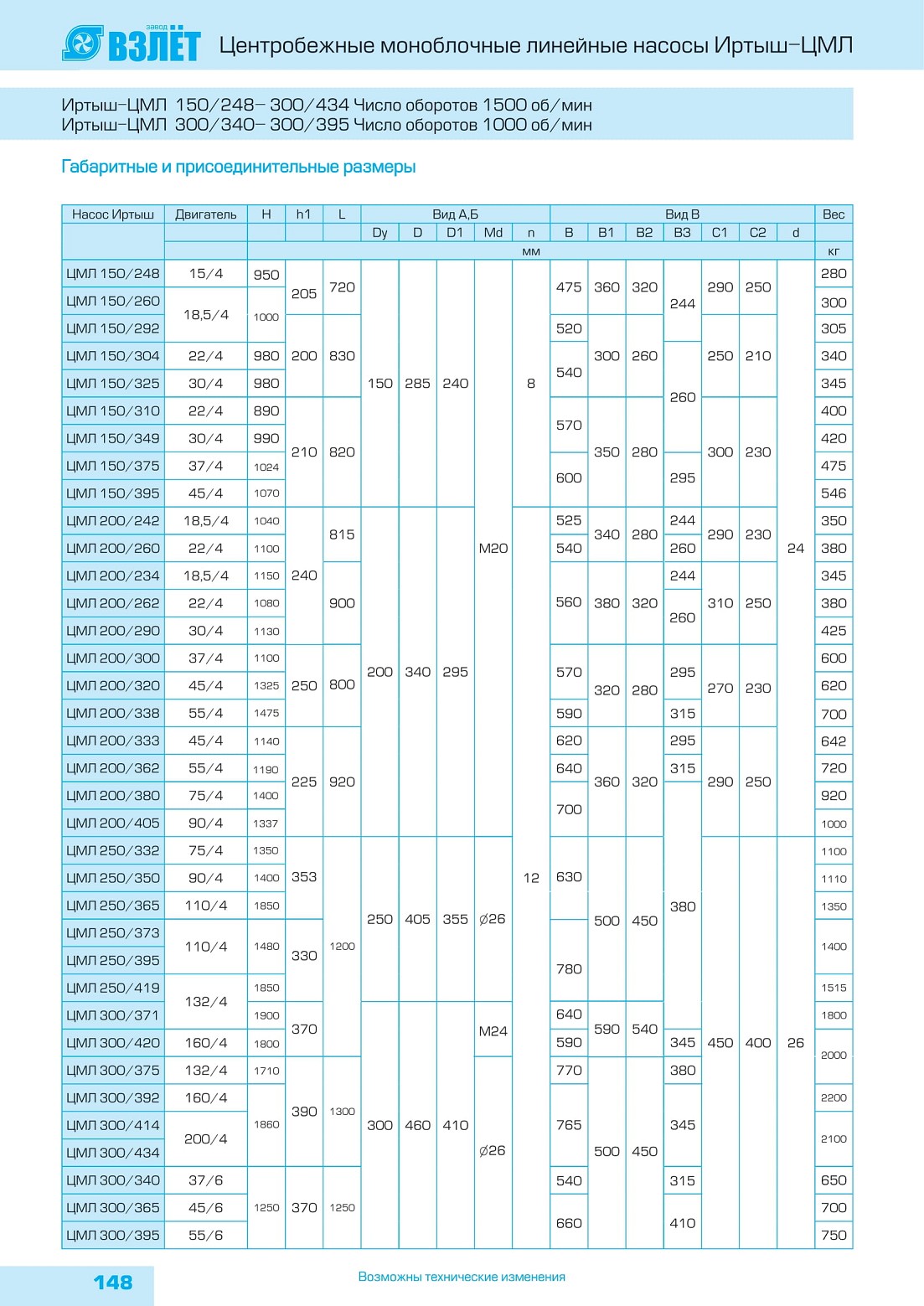

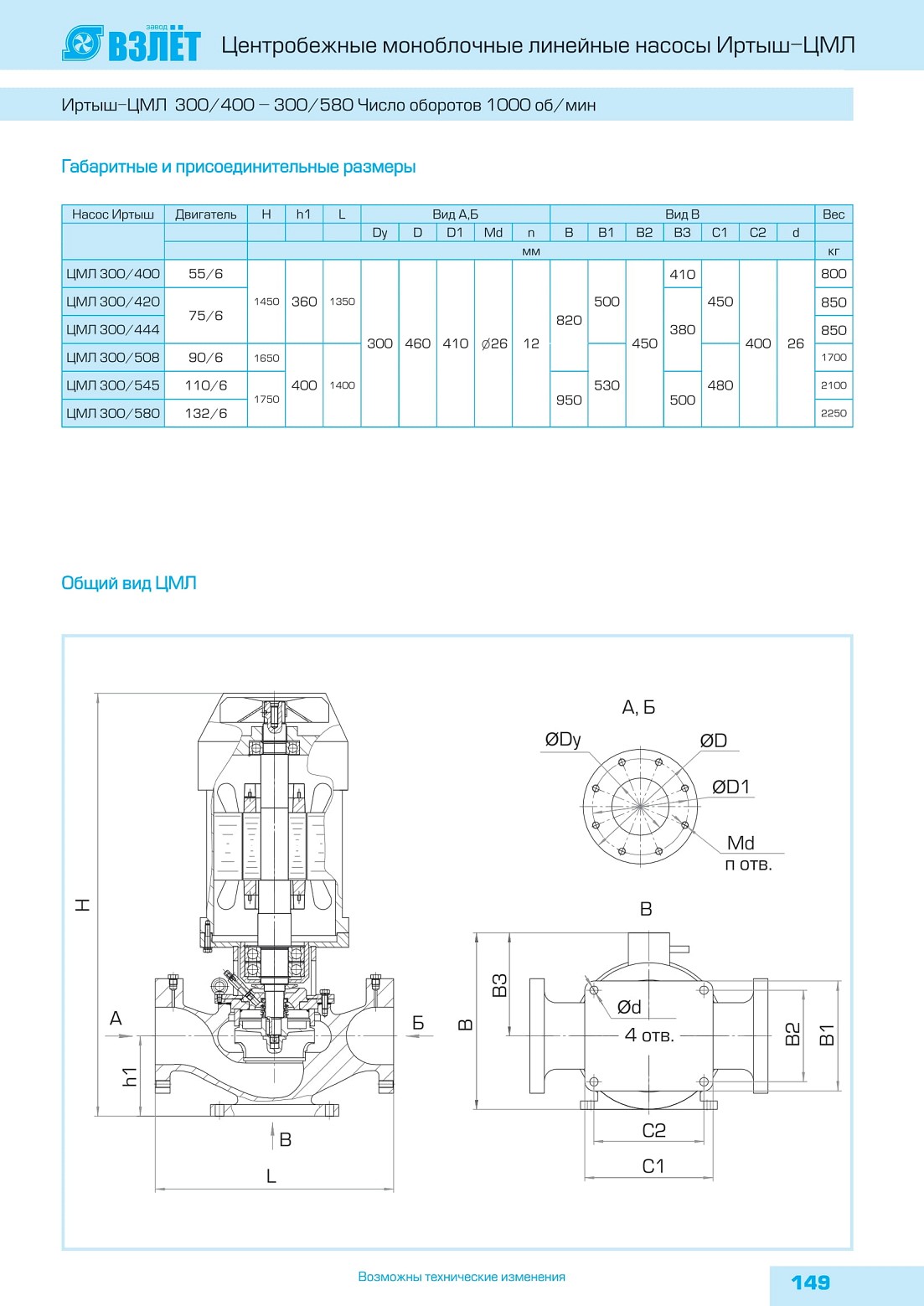

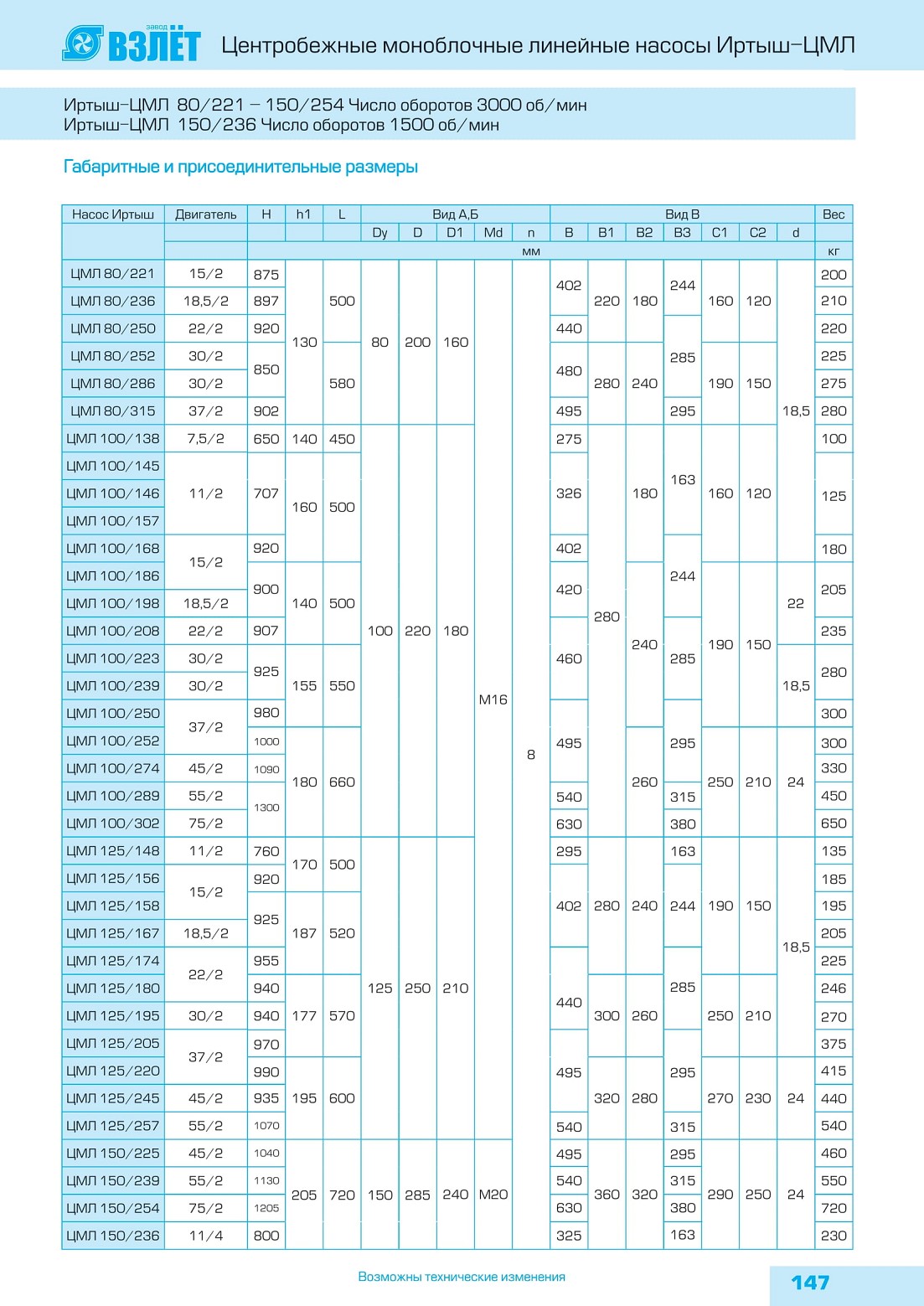

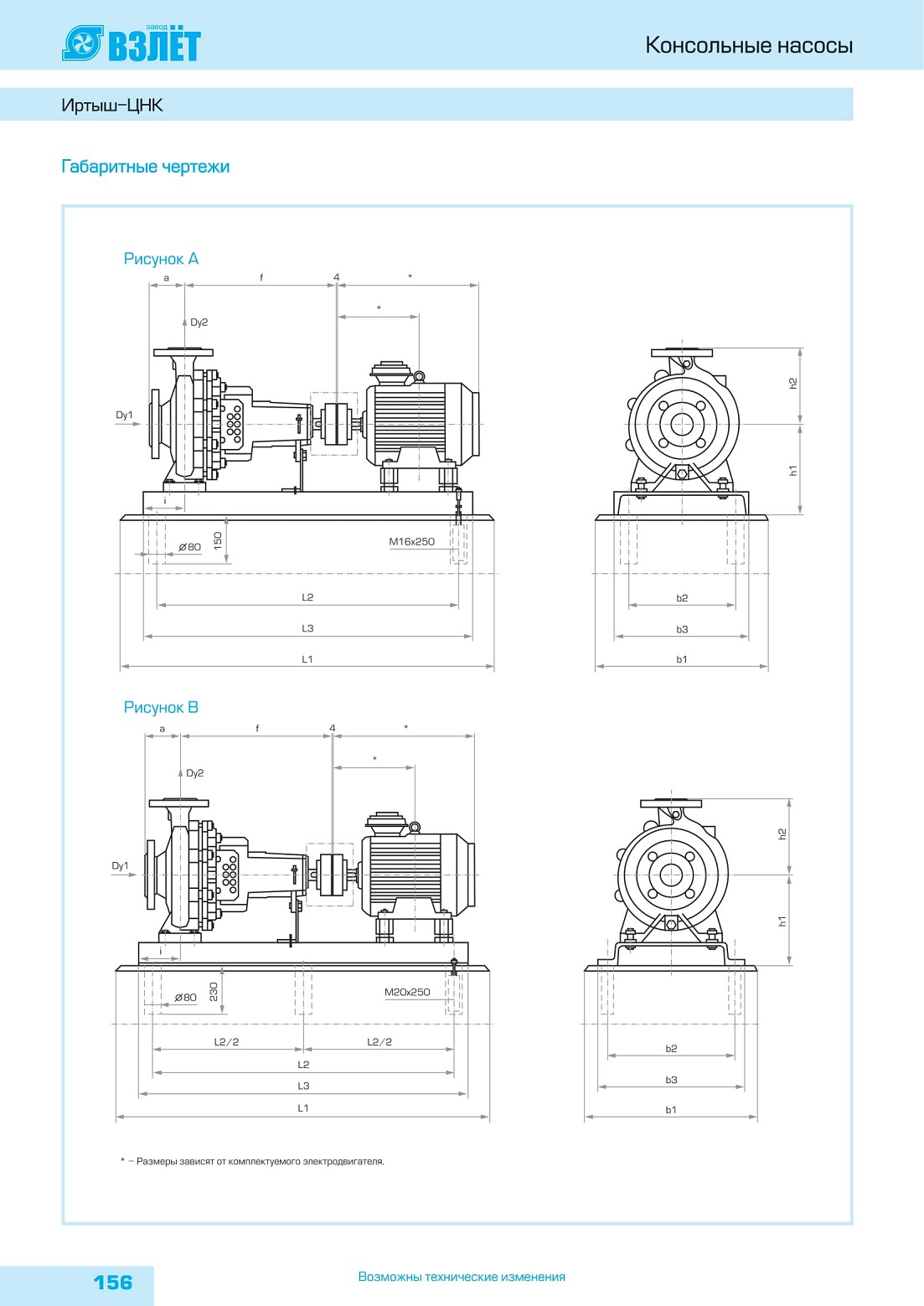

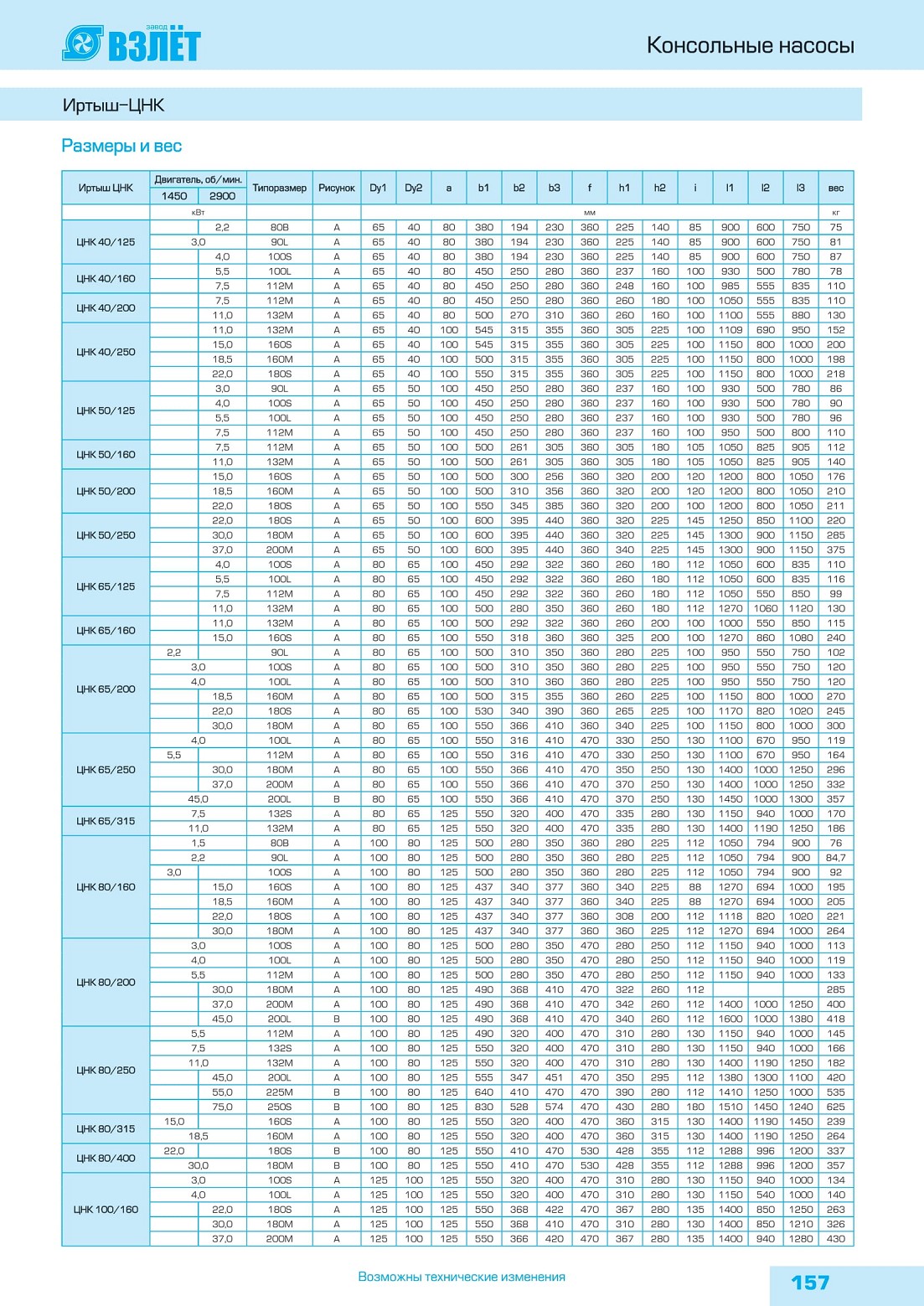

Габаритные и присоединительные размеры

Центробежные насосы консольные с общепромышленными электродвигателями

Условные обозначения:
Иртыш-ЦНК 125/200.224-110/2-400

Иртыш - серия насосов

ЦНК- Центробежный Насос Консольный

с общепромышленным электродвигателем

125 - номинальный диаметр выходного патрубка

200 - условный диаметр рабочего колеса

224 - фактический диаметр рабочего колеса

110 - номинальная мощность электродвигателя, кВт.

2 - 2-х полюсной электродвигатель, 2900 об/мин.

4 - горизонтальный, на плите с соединительной муфтой.

0 - без щита управления.

0 - без защиты.

Применение

Водоснабжение, подача холодной и горячей воды без абразивных веществ в системах отопления, установках холодной и охлаждающей воды, а также для орошения и установок пожаротушения.

При применении добавок, как например гликоль или масло, следует проверить пригодность уплотнения и необходимость изменения мощности.

- система водяного отопления;

- система охлаждения и кондиционирования воздуха; -системы промышленного назначения (безабразивные);

- системы горячего и холодного водоснабжения.

ВНИМАНИЕ! Применение насосов для циркуляции других теплоносителей допускается только по согласованию с изготовителем.
Технические данные Допустимые перекачиваемые среды

Вода систем отопления Технич. вода - охлажд./холодная вода Водогликолевые смеси Другие среды по запросу Характеристики

Число оборотов 1450, 2900 об./мин.

Степень защиты - IP 44 Климатическое исполнение - У Категория размещения - 3 Номинальный диаметр Dy 32 -150 Диапазон температур -10 °С до +110 °С (указать при запросе)

Максимально допустимая температура окружающей среды +40 °С

Другие параметры по запросу Электроподключение 3 - 380В, 50 Гц Защита электродвигателя требуется дополнительно (по запросу)

Обмотка электродвигателя Класс изоляции F Стандартный электродвигатель. Взрывозащита по запросу

Материалы

Корпус насоса - Серый чугун Рабочее колесо - Серый чугун Вал - Сталь 45

Торцевое уплотнение - Карбид кремния/Карбид кремния

Другие материалы по запросу Конструкция

Электронасосный агрегат состоит из насоса и двигателя, смонтированных на общей фундаментной плите.

Привод насоса осуществляется через упругую муфту.

Корпус насоса Спиральный корпус насоса из серого чугуна имеет лапы, которыми крепиться к фундаментной плите. Присоединительные фланцы Ру=16 кГс см3 по ГОСТ 12820-80 (для Dy=200 - Ру=10 кГс/см3 по ГОСТ 12820-80).

Закрытое многоканальное колесо Закрытое рабочее колесо из серого чугуна.

Торцовое уплотнение Серийное исполнение

Необслуживаемое, независимое от направления вращения, торцовое уплотнение (Сальниковое уплотнение по запросу).

Монтаж

Консольные насосы Иртыш-ЦНК поставляются комплектно смонтированными на фундаментной раме с электродвигателем, муфтой и защитным кожухом.

Установка насоса на фундаменте Правильное изготовление фундаментного блока под насос также влияет на малошумную работу насоса.

Для увеличения воспринимающей вибрацию массы и компенсации несбалансированных сил рекомендуется непосредственное и жёсткое соединение насосного агрегата и фундаментного блока. Однако для гашения вибрации необходима одновременная изоляция самого фундаментного блока от корпуса здания.

Внешние размеры (длина и ширина) фундаментного блока должны быть на 15 - 20 см больше, чем внешние размеры фундаментной плиты насосного агрегата. Указания

Приведенные рабочие характеристики насосов, особенно касающиеся выбора мощности, могут использоваться, если точно известны рабочие точки.

В противном случае рекомендуется выбирать насосы с максимальной мощностью.

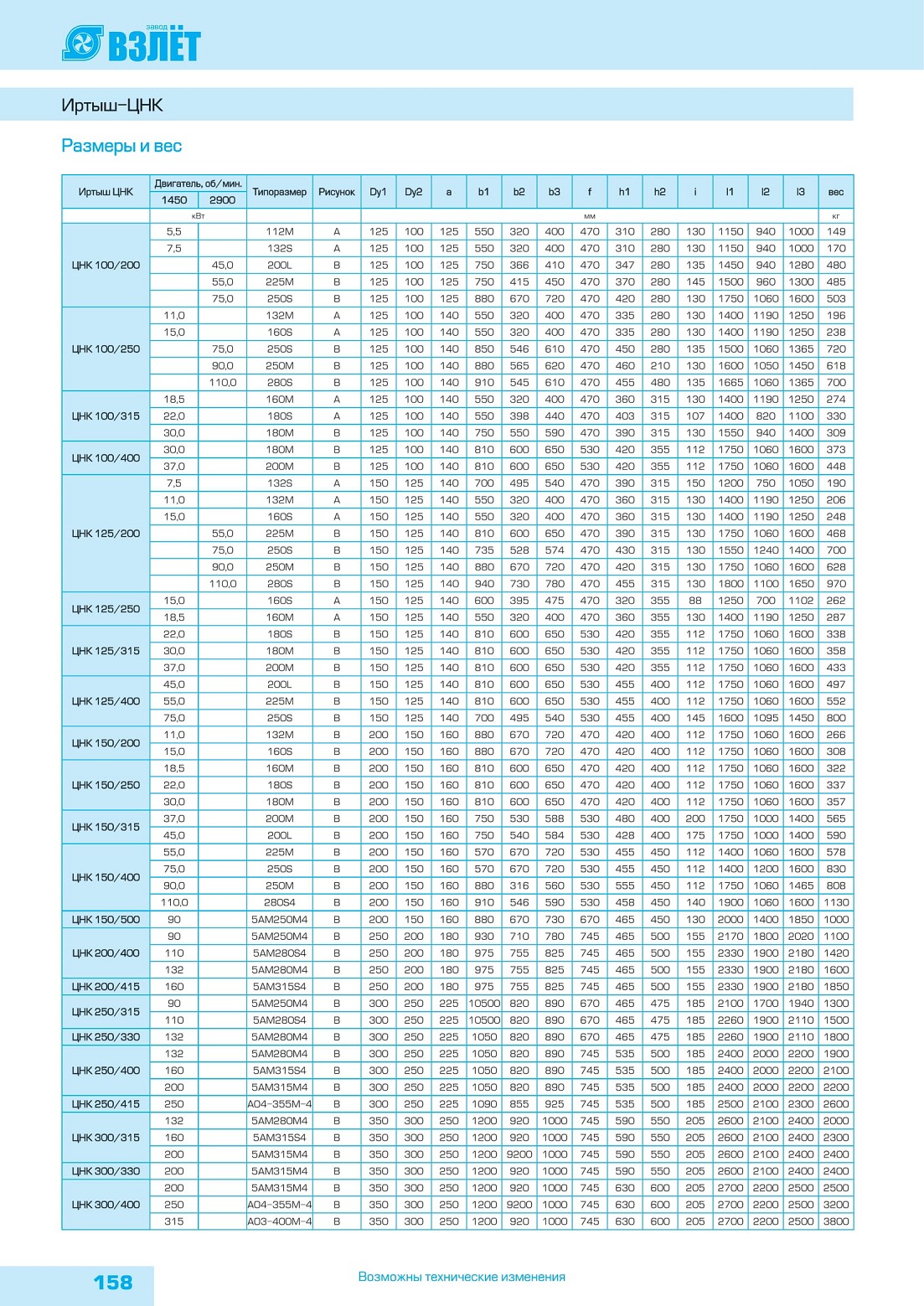

Иртыш-ЦНК

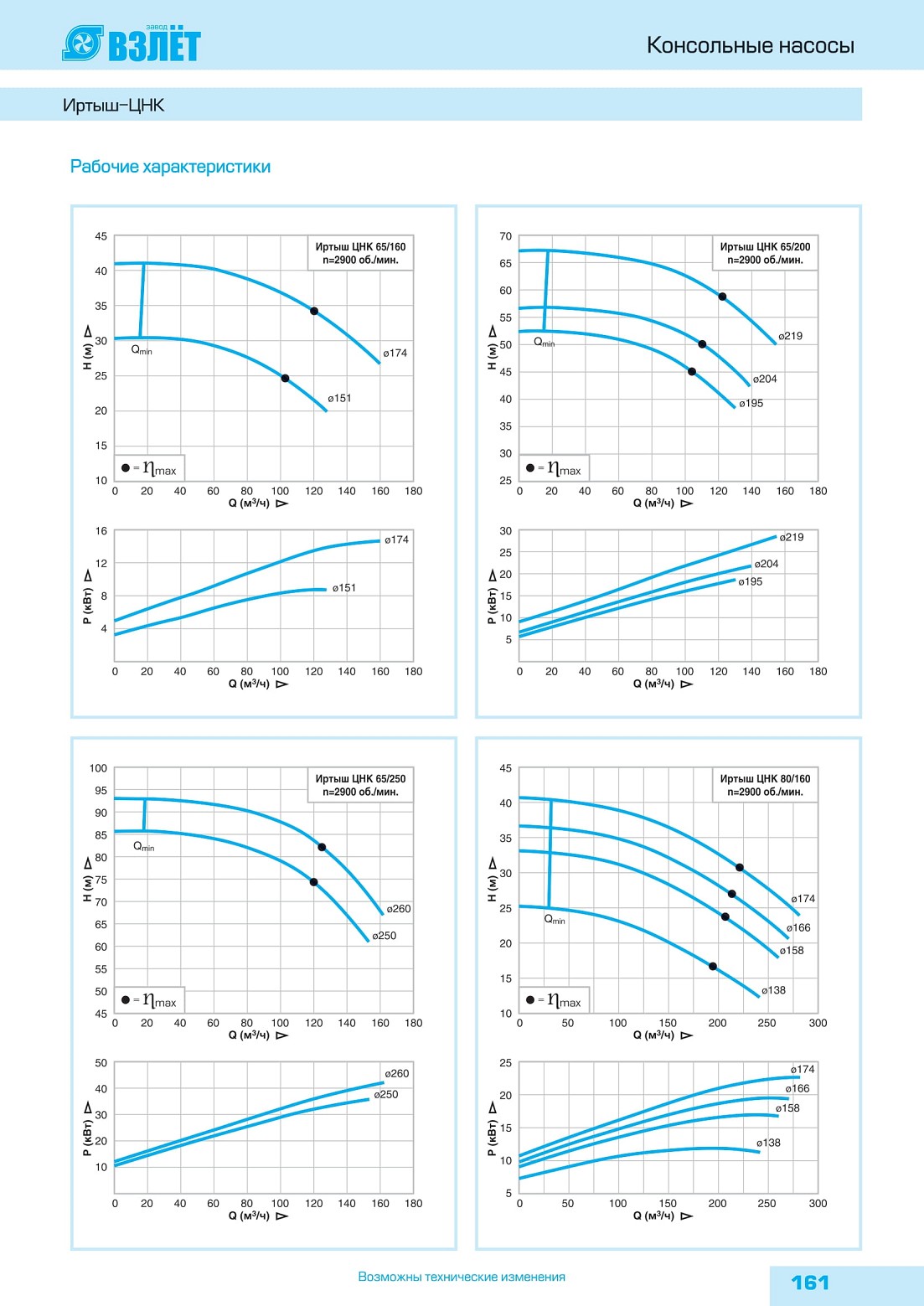

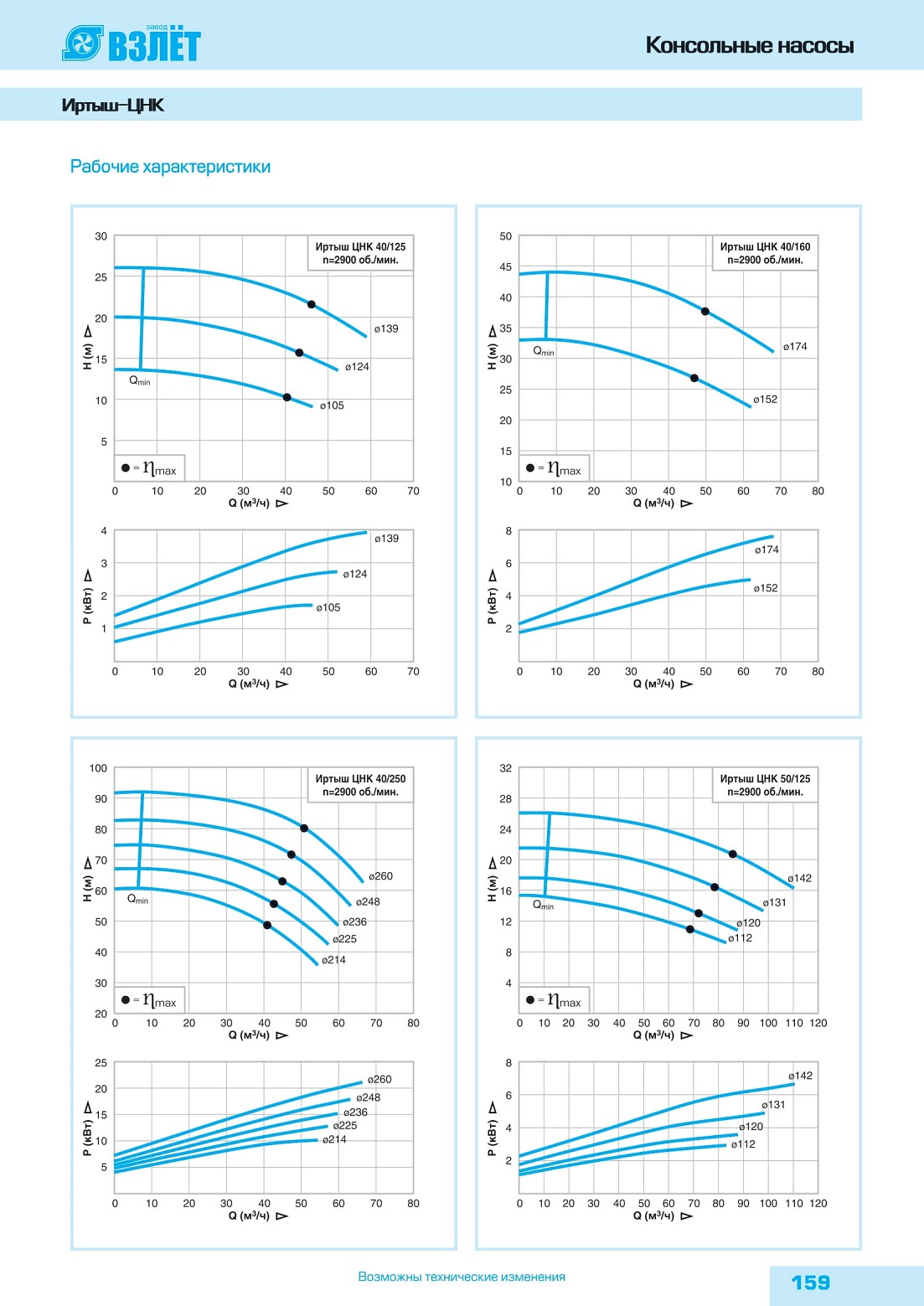

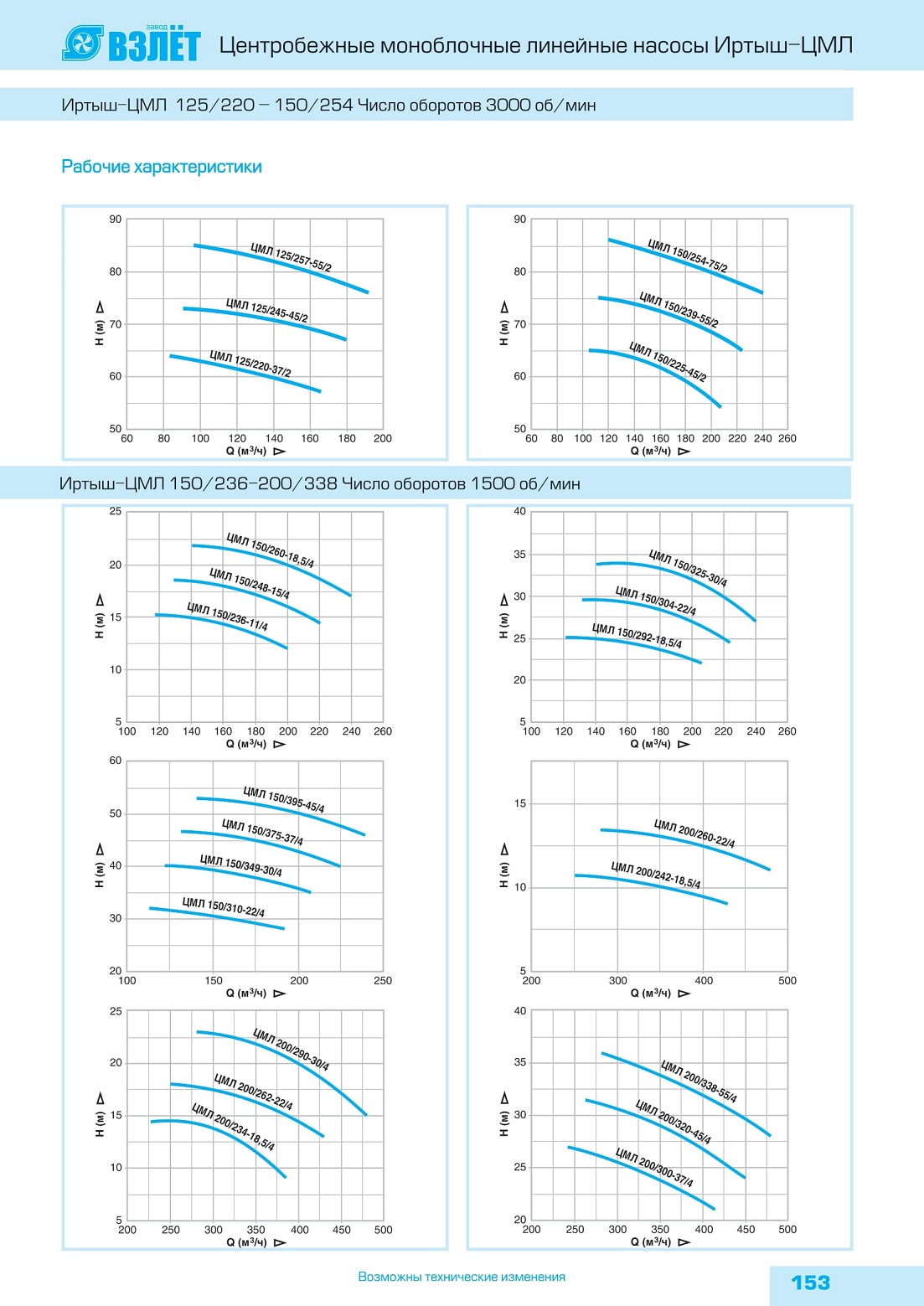

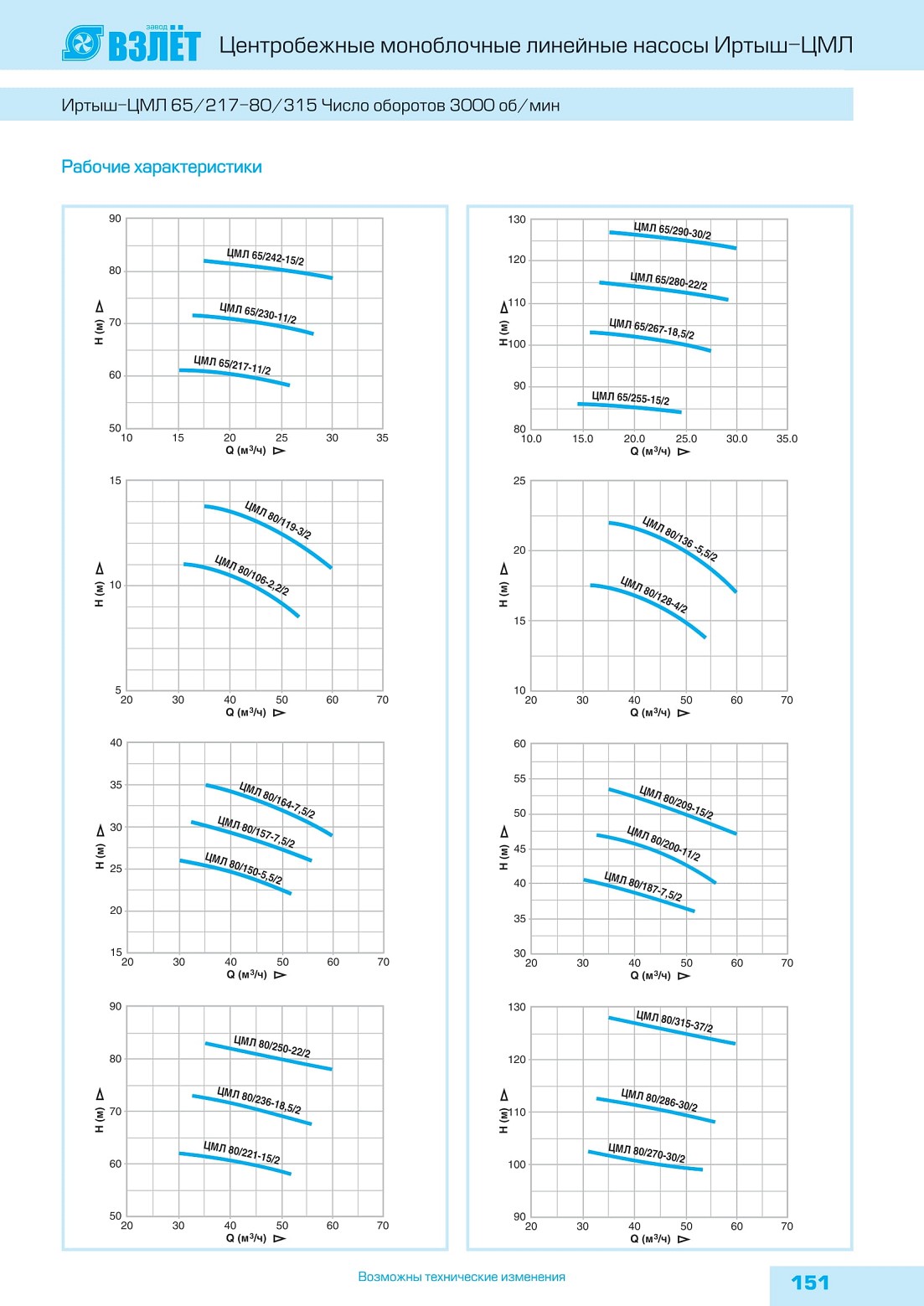

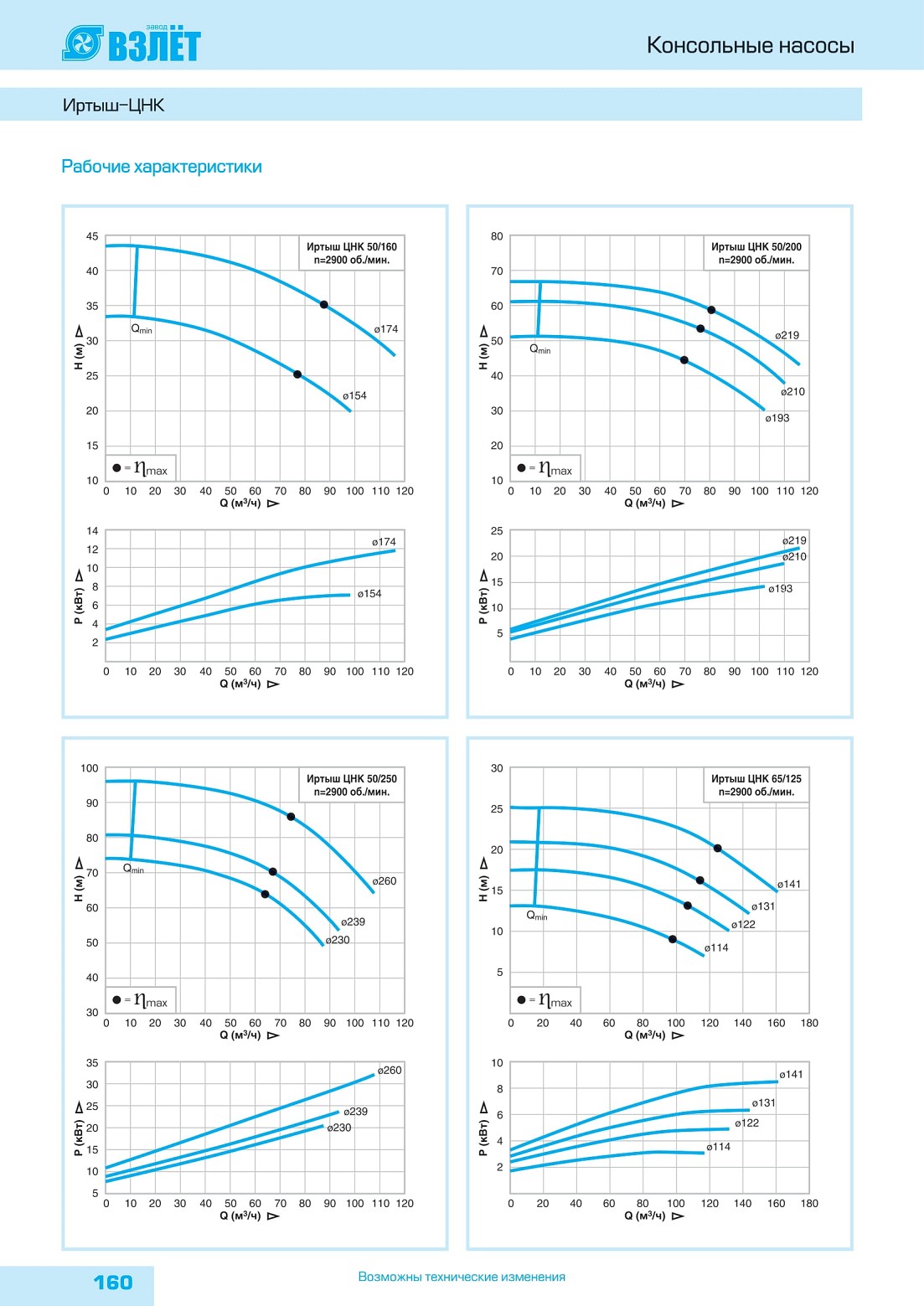

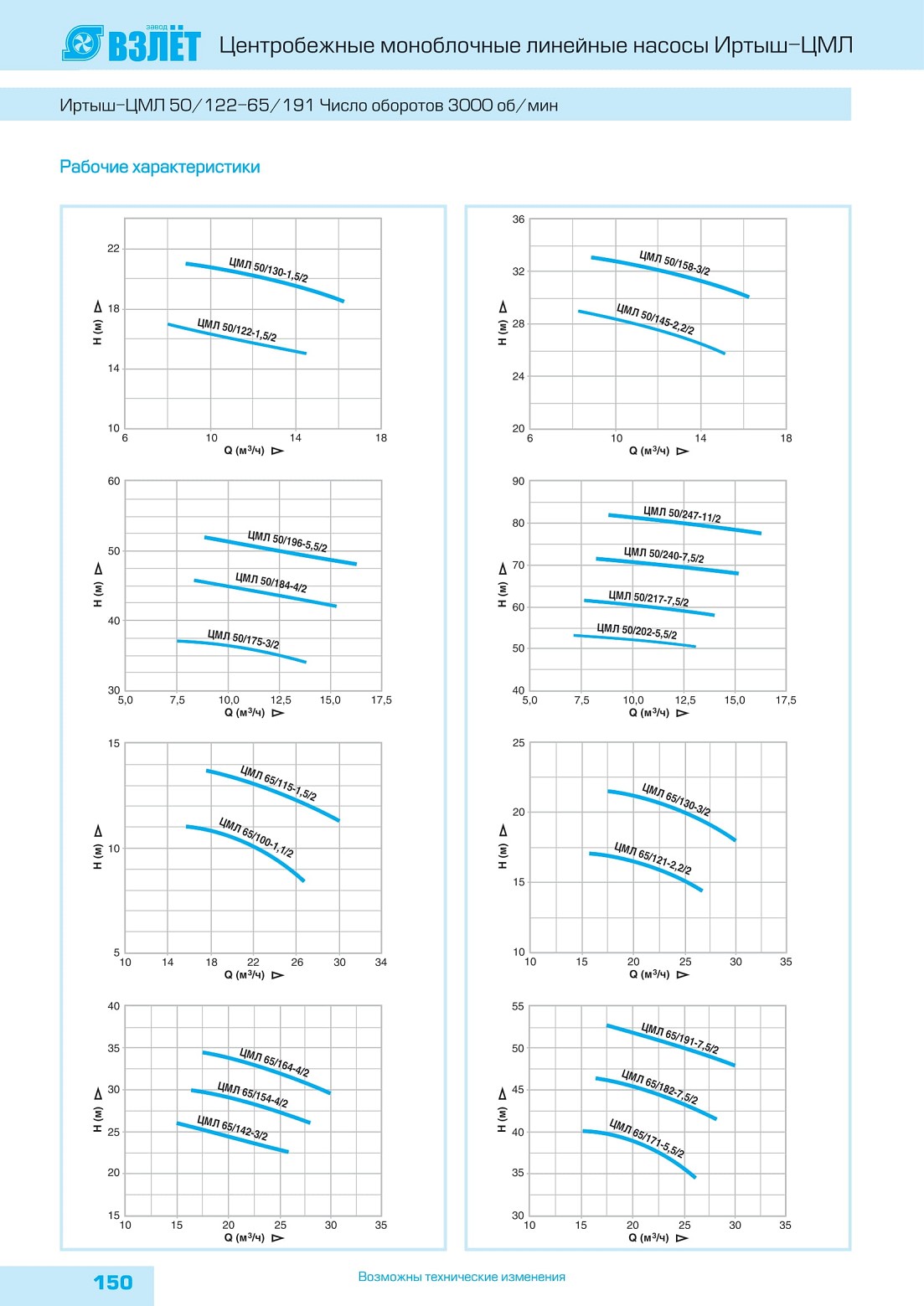

Рабочие характеристики
