Завод ВЗЛЕТ. Насосное оборудование. Каталог (15-я редакция) - часть 9

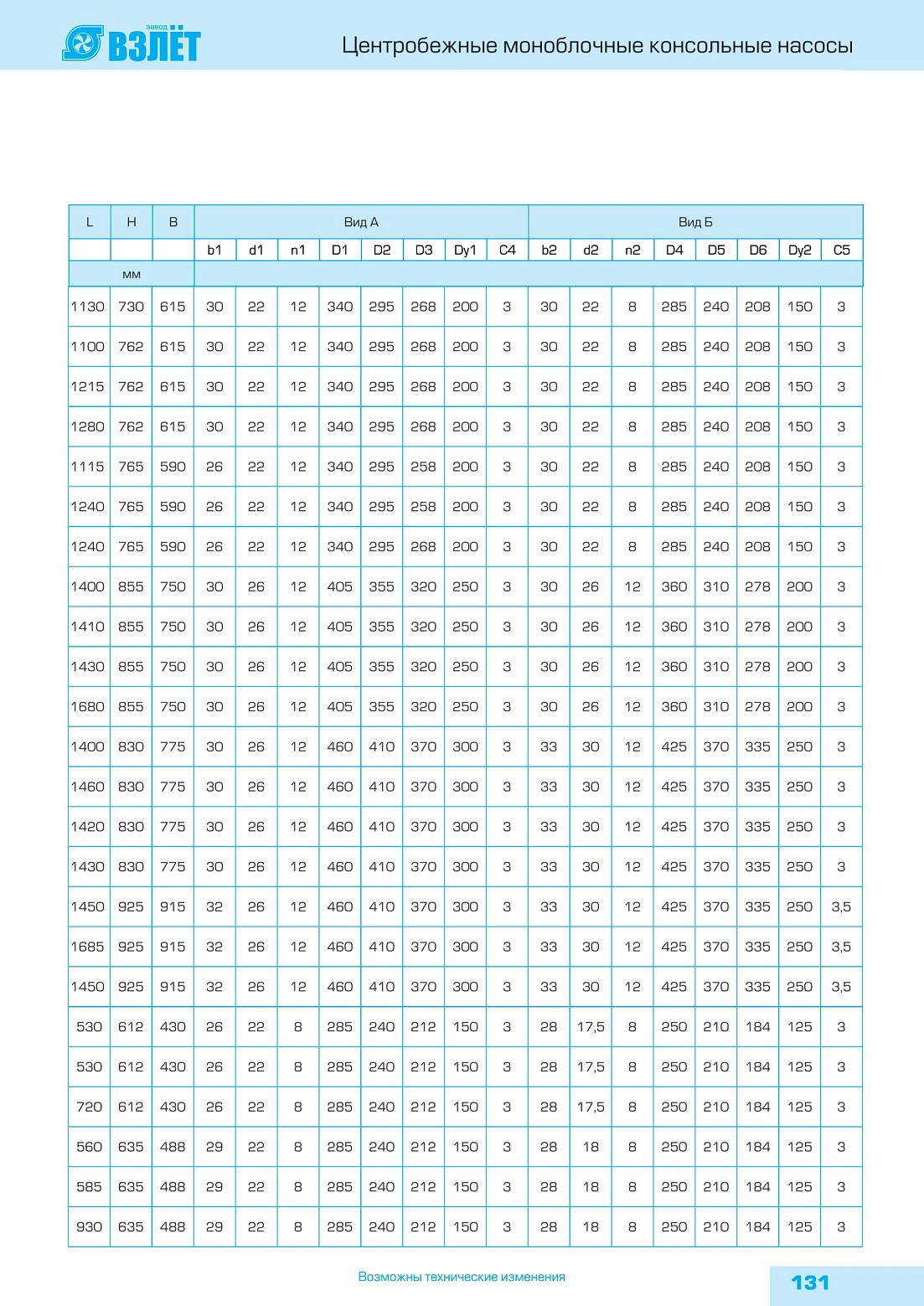

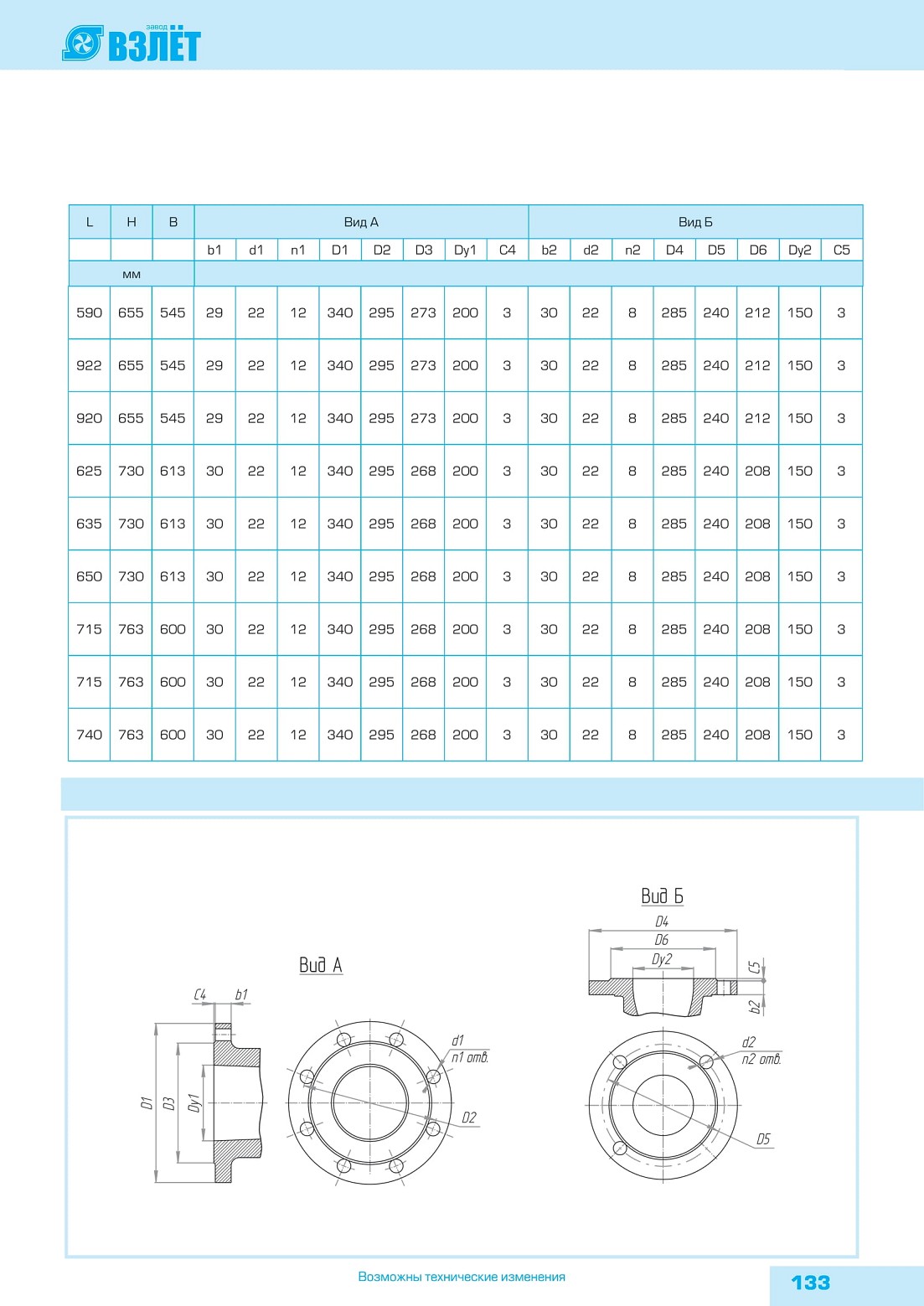

Иртыш-ЦМК 150/315 до Иртыш -ЦМК 250/400 Число оборотов 1500 об/мин

Иртыш-ЦМК 125/250 до Иртыш -ЦМК 125/315 Число оборотов 1000 об/мин

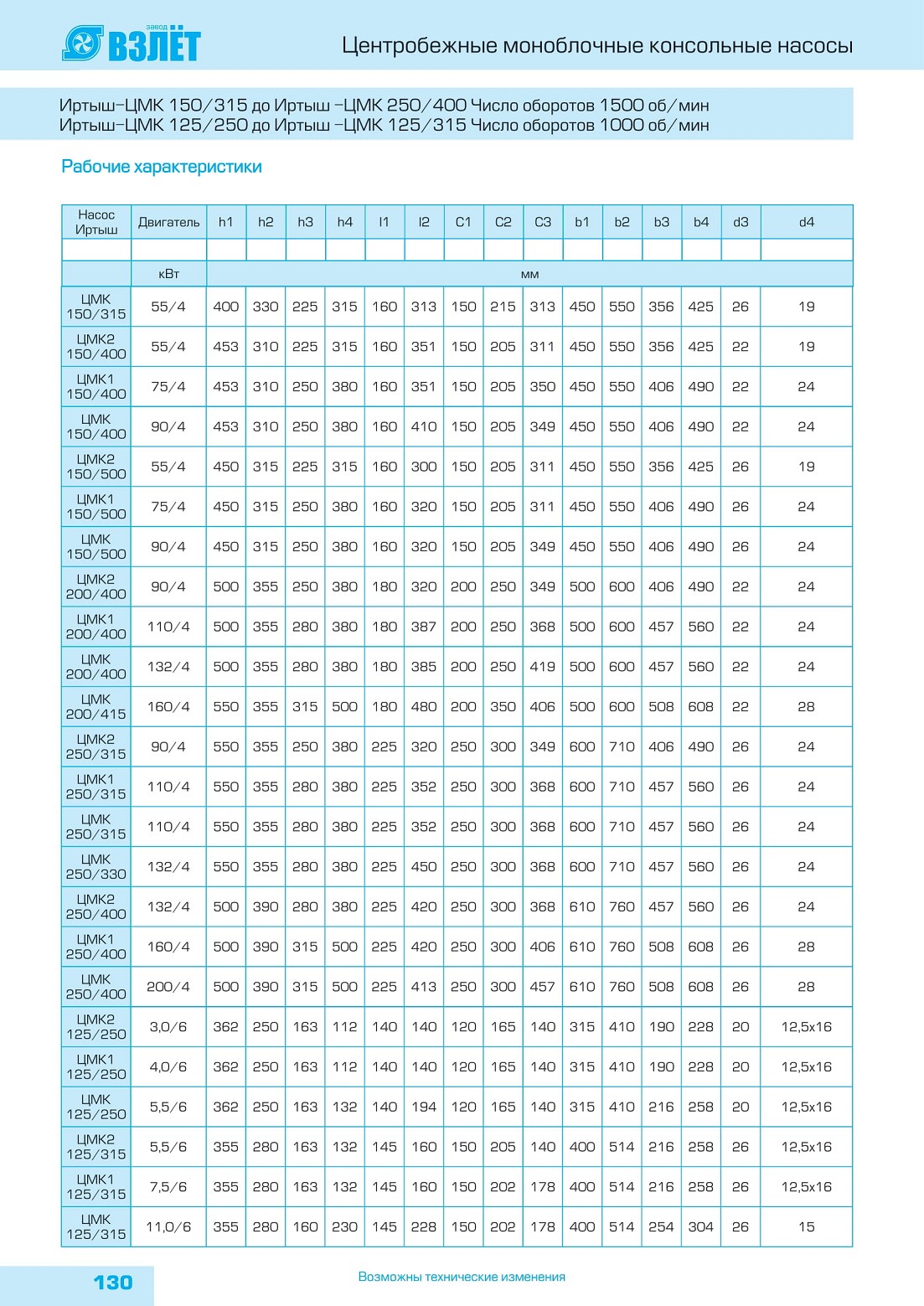

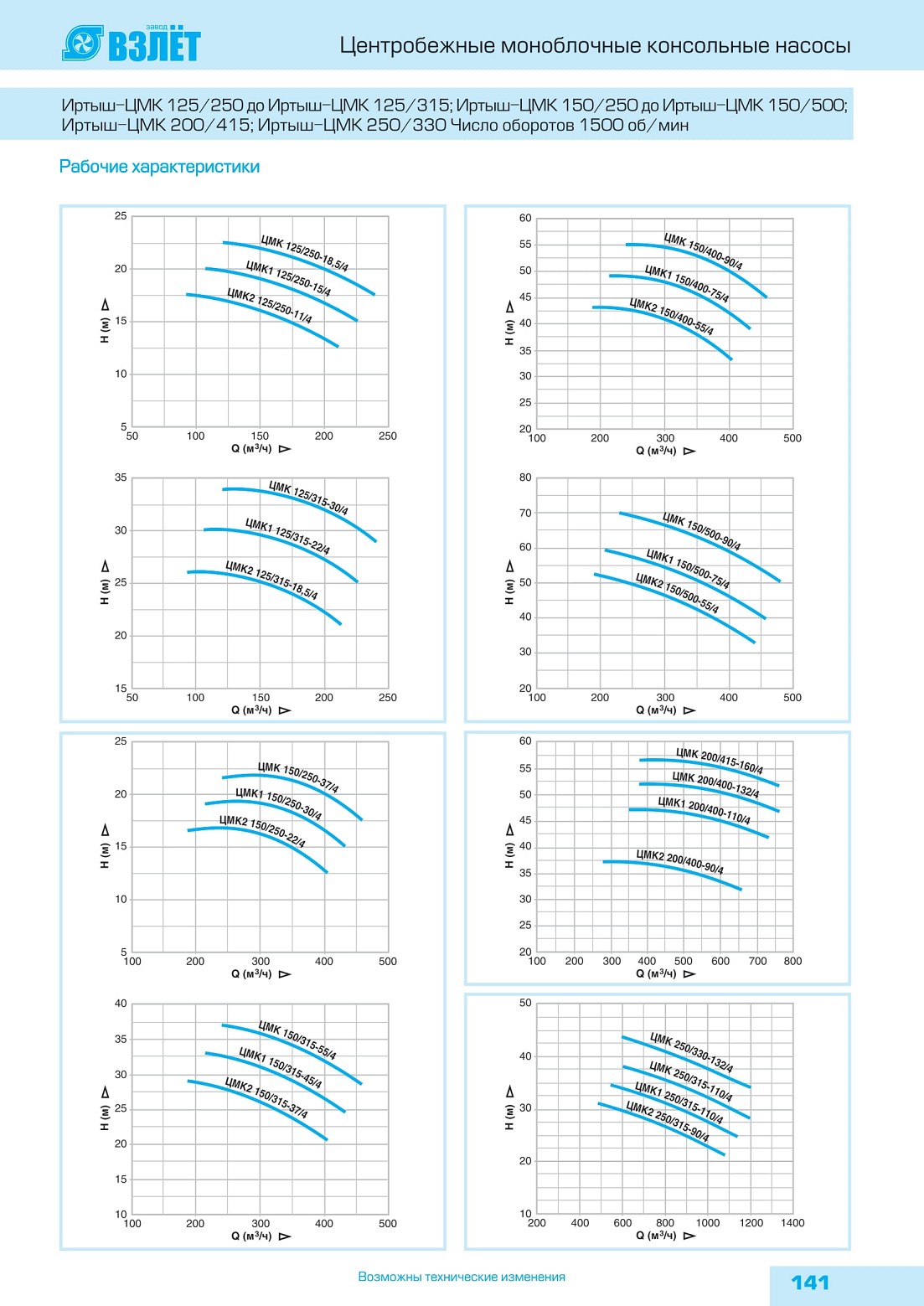

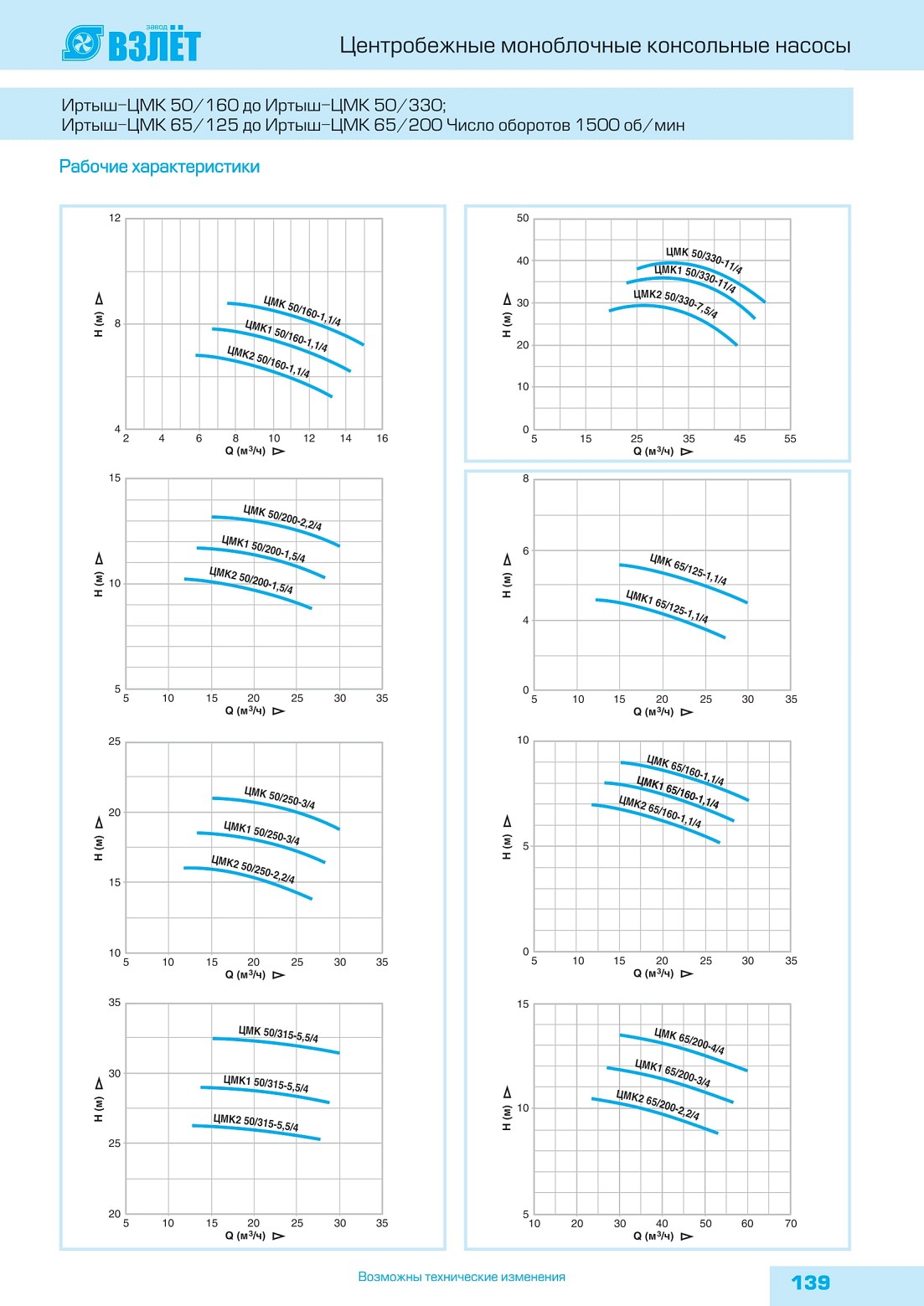

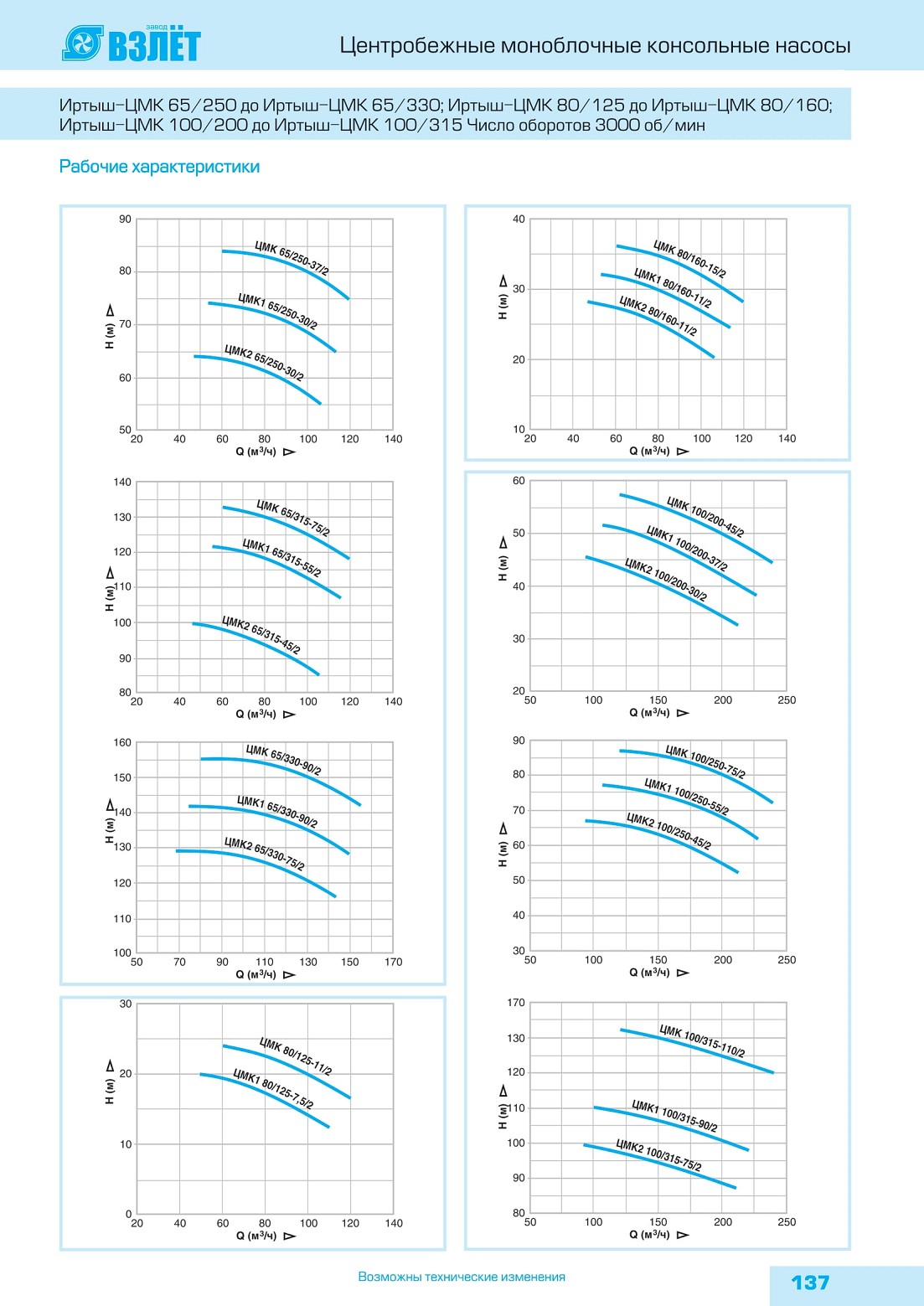

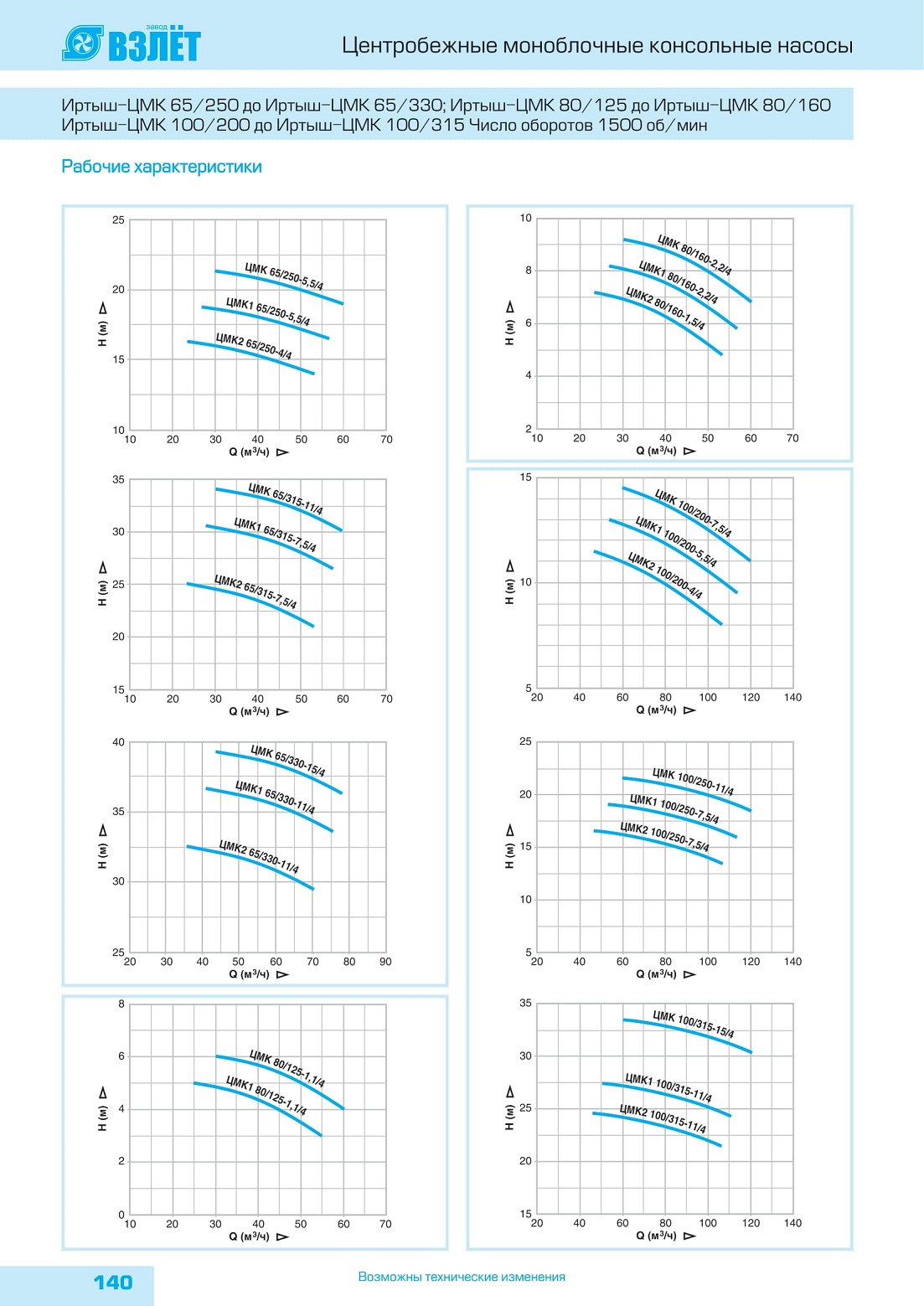

Рабочие характеристики

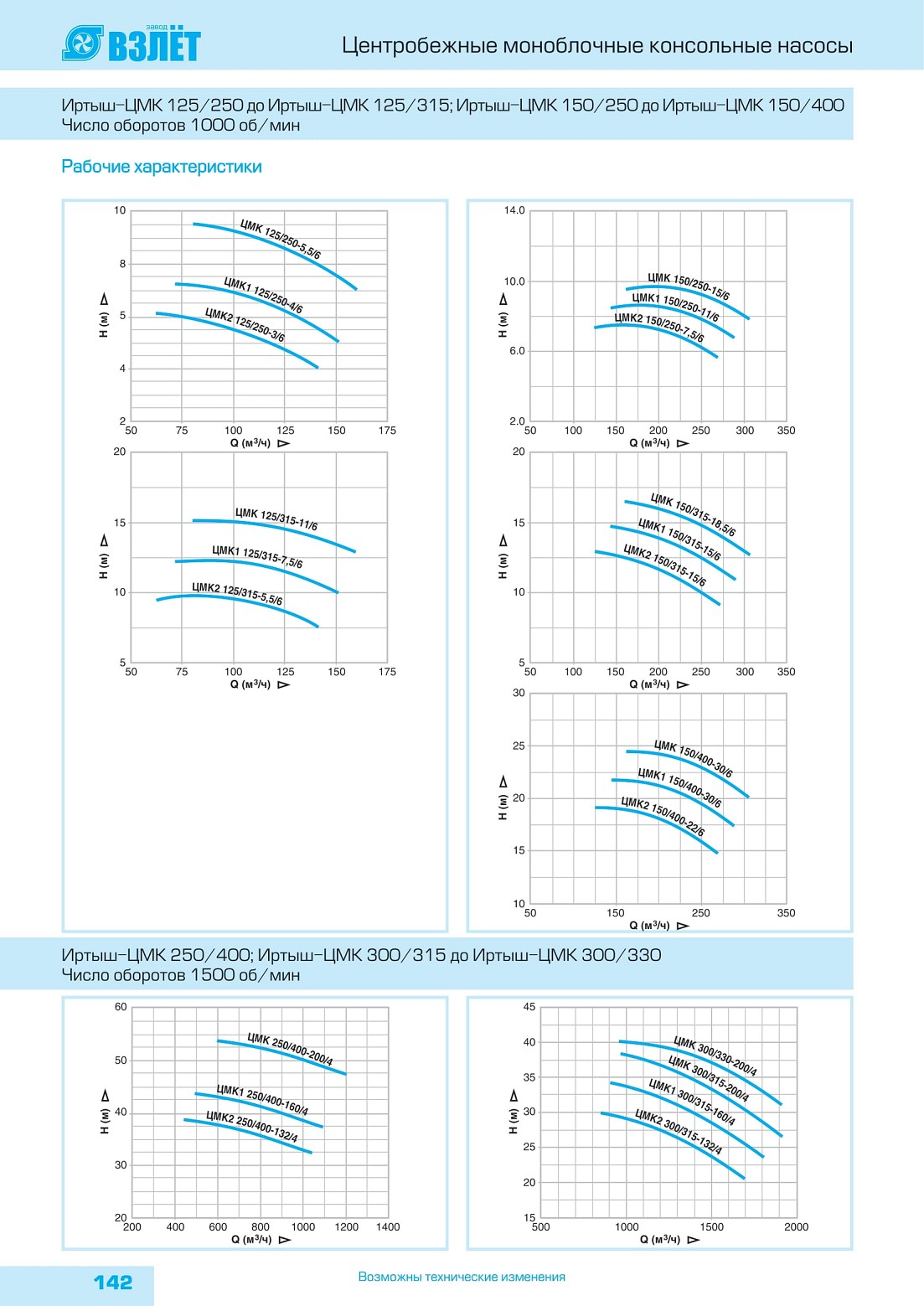

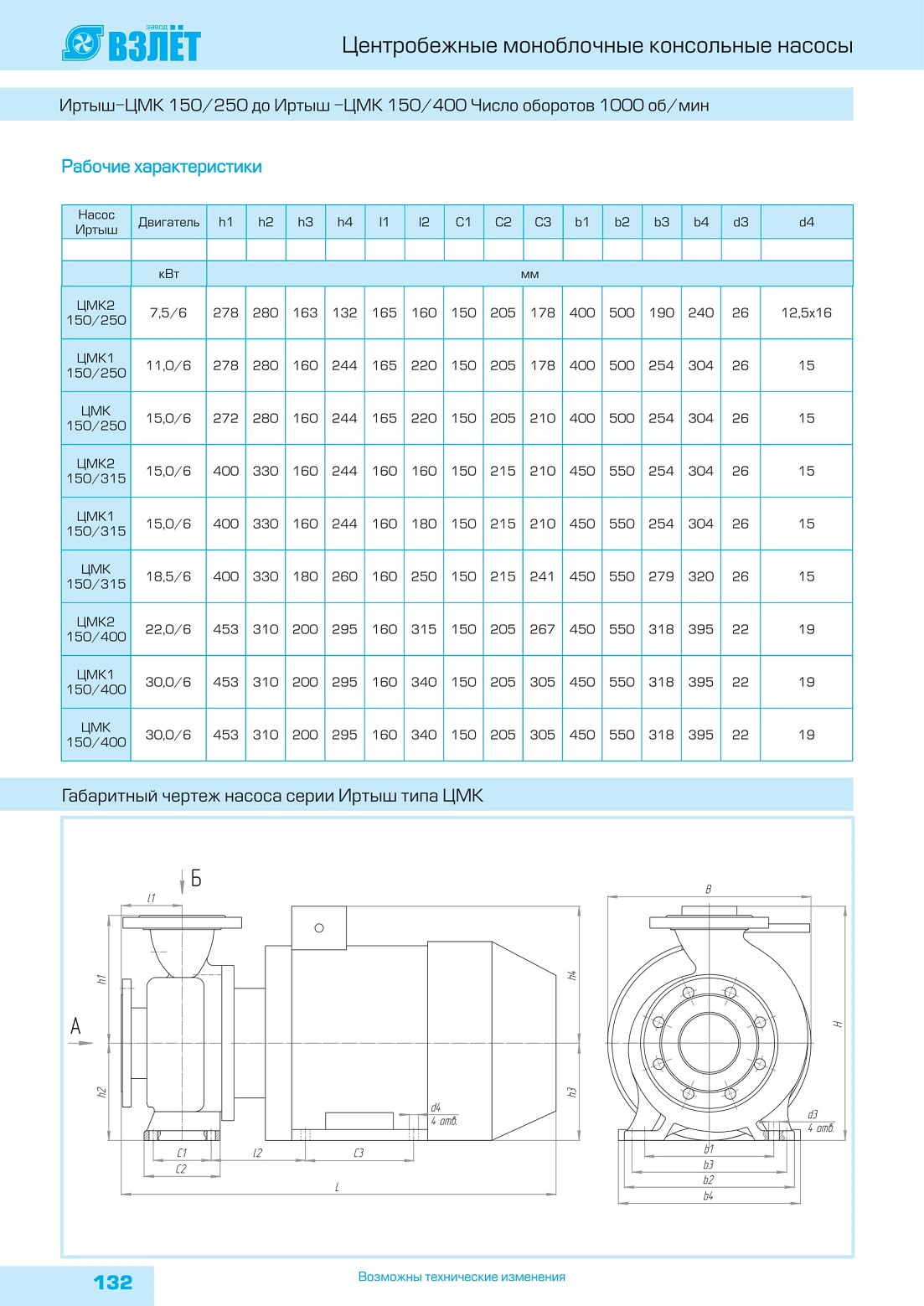

Иртыш-ЦМК 150/250 до Иртыш -ЦМК 150/400 Число оборотов 10ОО об/мин

Рабочие характеристики

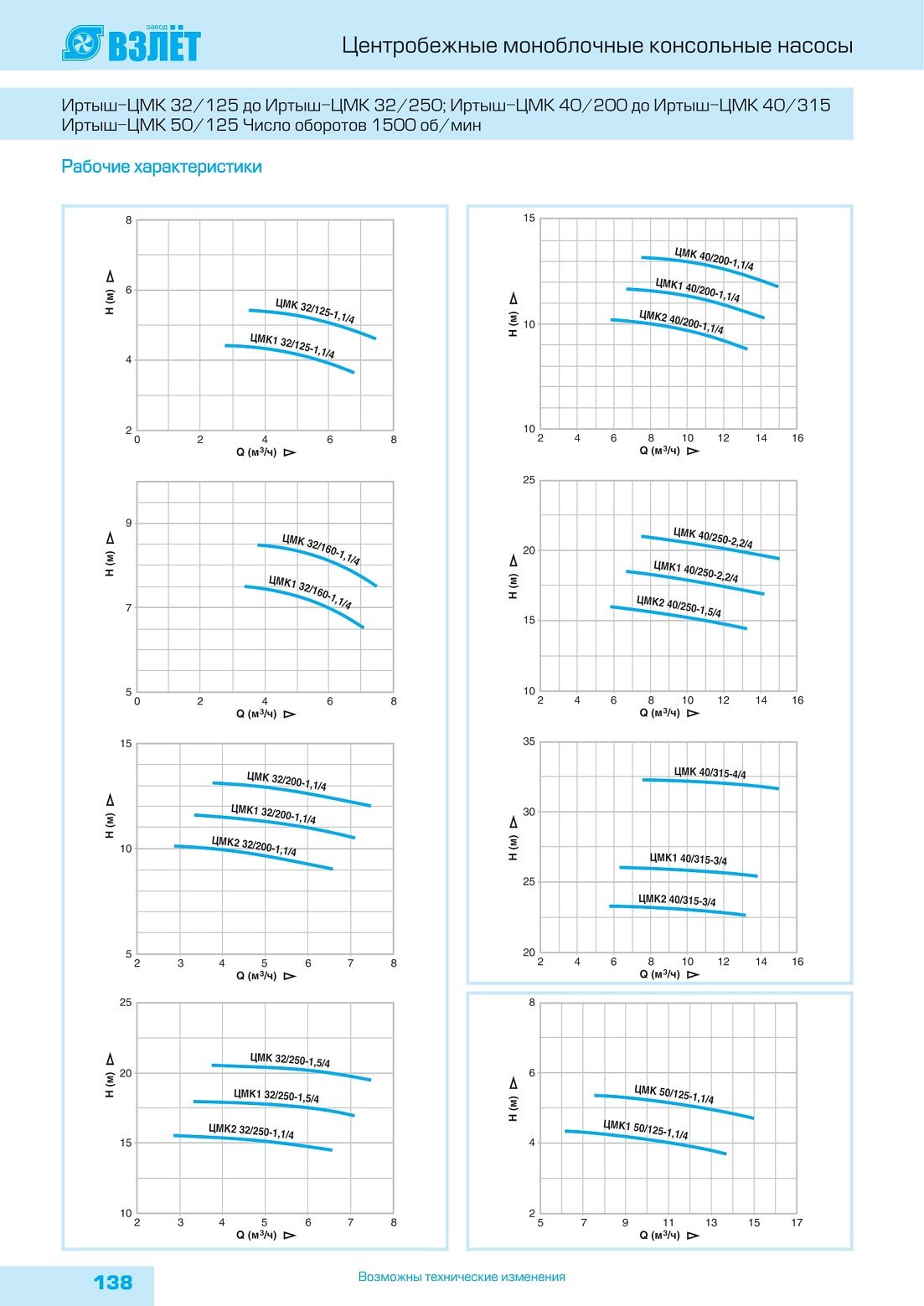

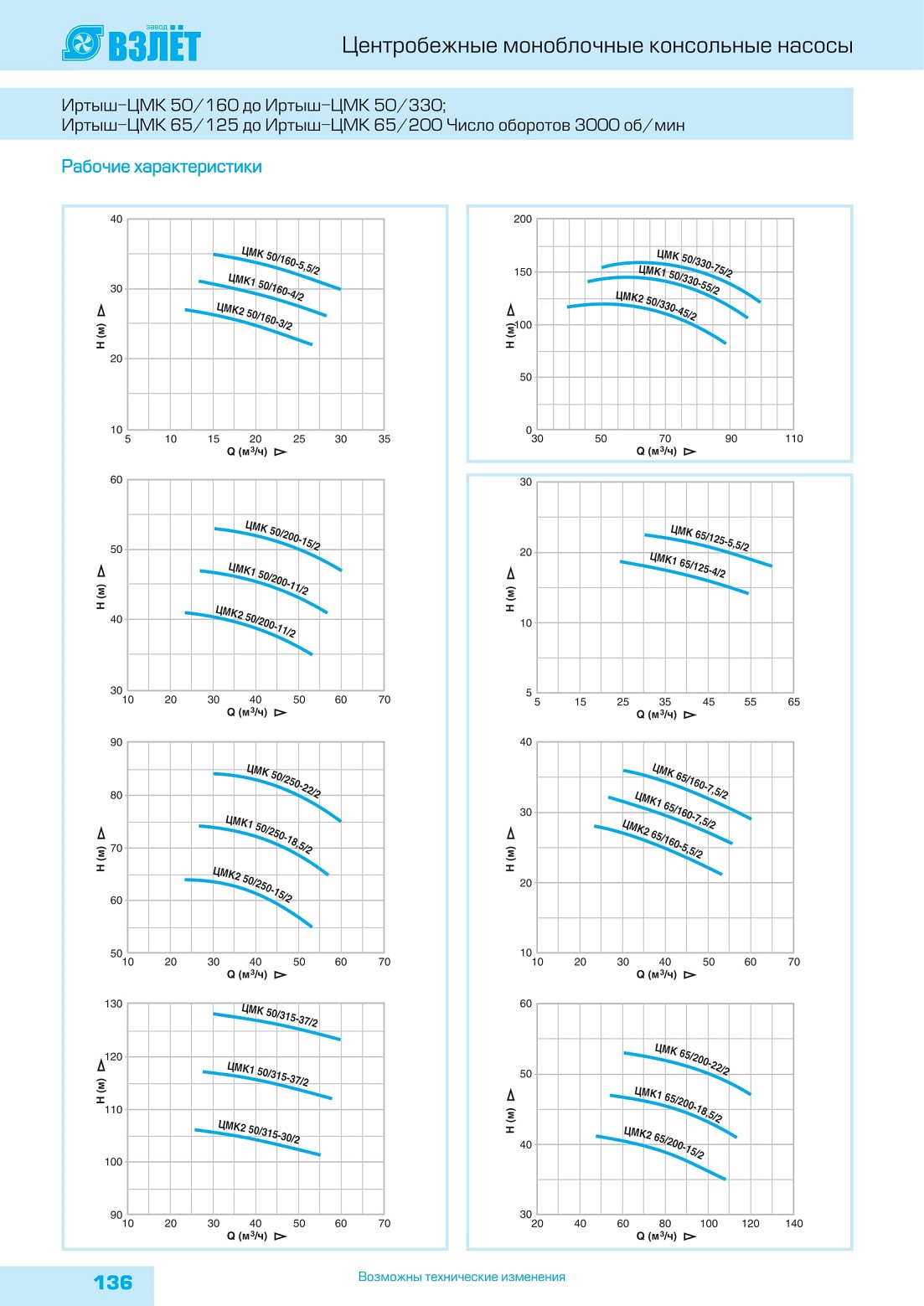

Центробежные моноблочные консольные насосы

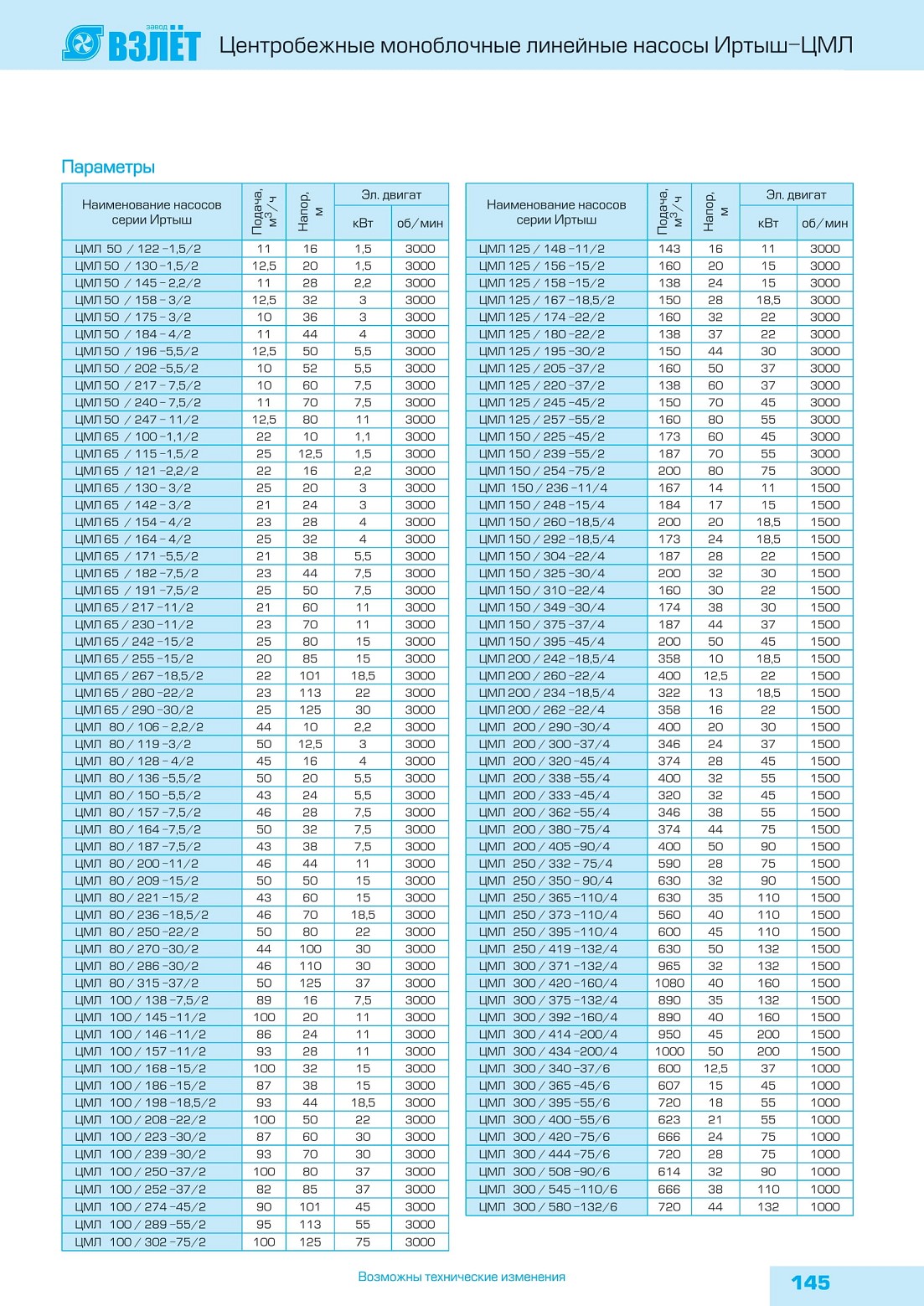

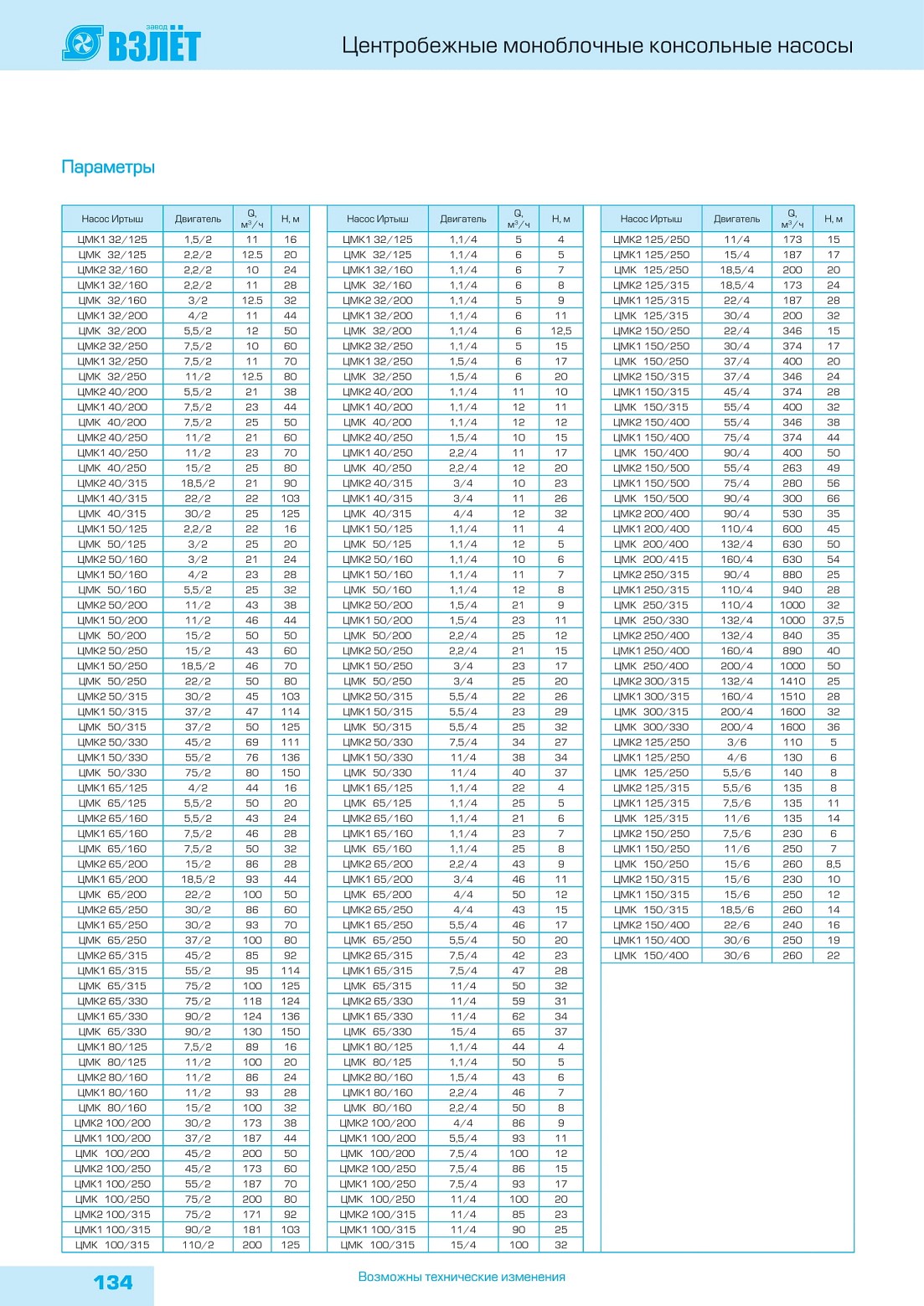

Параметры

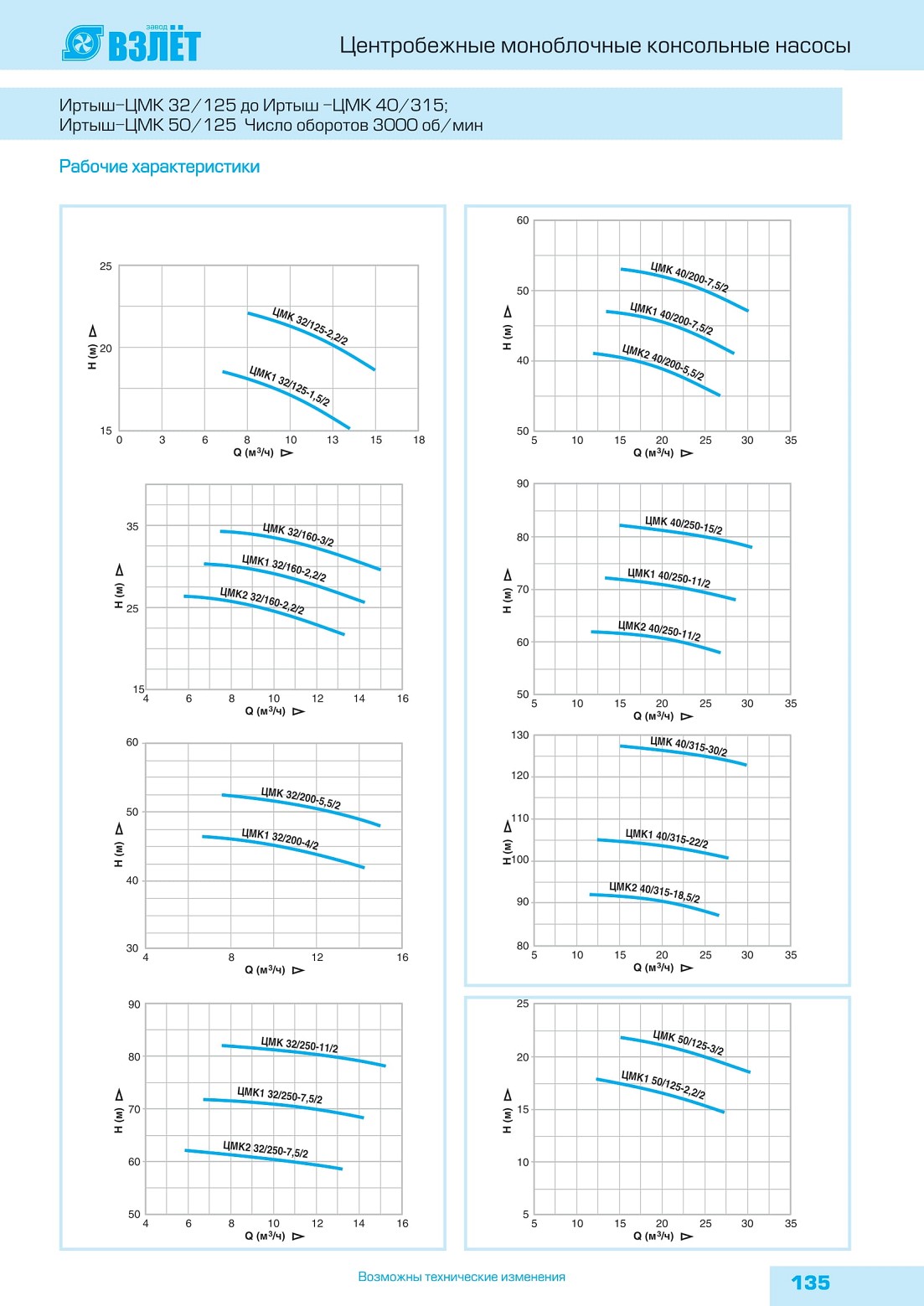

Иртыш-ЦМК 32/125 до Иртыш -ЦМК 40/315;

Иртыш-ЦМК 50/125 Число оборотов 3000 об/мин

Рабочие характеристики

Центробежные моноблочные линейные насосы

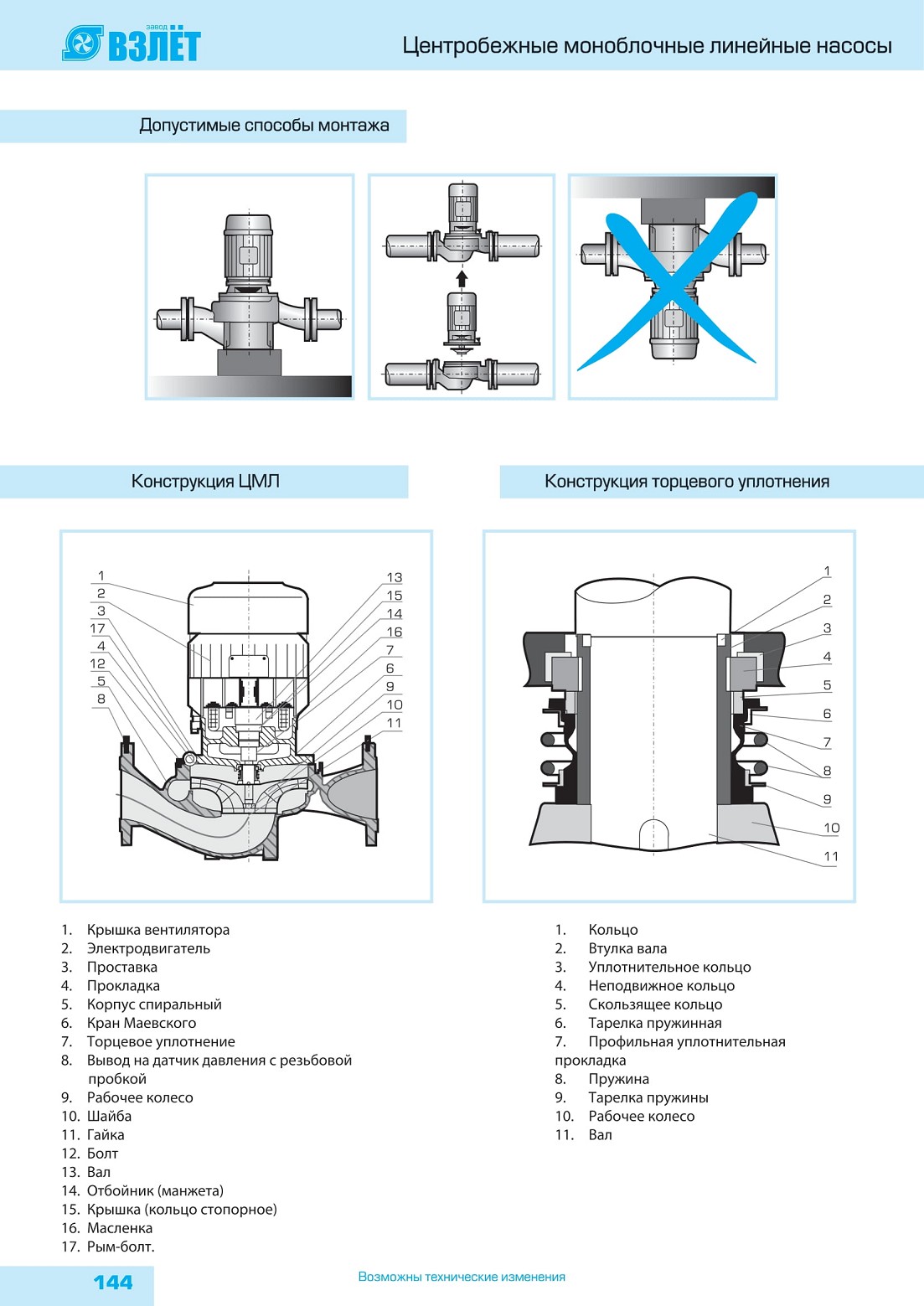

Центробежные моноблочные линейные насосы Иртыш-ЦМЛ
Условные обозначения:

Пример: Иртыш-ЦМЛ 50/200-1,1/4 ЦМЛ - Центробежный Моноблочный Линейный насос 50 - Условный проход напорного патрубка

200 - Номинальный диаметр рабочего колеса

1,1 - Номинальная мощность электродвигателя

4 - число полюсов электродвигателя

Основные области применения

Подача холодной и горячей воды без абразивных веществ в системах отопления, установках холодной и охлаждающей воды, а также для орошения. При применении добавок, как например гликоль или масло, следует проверить пригодность уплотнения и необходимость изменения мощности (при добавлении гликоля от 10% объемной части).

Конструкция

Одноступенчатый циркуляционный насос низкого давления, компактного исполнения, для современного оборудования зданий.

Корпус насоса - спиралевидный корпус линейного исполнения (входной и выходной патрубки с одинаковыми фланцами расположены на одной линии). Фланцы с выводом на датчик давления.

Рабочее колесо - закрытое рабочее колесо из серого чугуна. Торцовое уплотнение - серийного исполнения, необслуживаемое торцовое уплотнение применяется при температуре воды до 140°С; для любого направления вращения Допустимое содержание гликоля -до 40% объёмной части.

Монтаж

Насосы серии ЦМЛ сконструированы для монтажа на трубопроводе. Вес насоса и положение его центра тяжести позволяет произвести монтаж насоса любого размера непосредственно в трубопроводе, если трубопровод структурно пригоден для этого, и в нём не создаются напряжения при всех условиях работы насоса. Альтернативный способ монтажа - на фундаменте. Допускается монтаж насоса в любом положении, кроме положения мотором вниз.

Преимущества использования

- Снижение вибрации за счёт фланцевого соединения мотора непосредственно с корпусом насоса.

- Надёжность в работе, обеспеченная использованием общего вала, эл. двигателя и рабочего колеса.

- Увеличение срока службы за счёт принудительно омываемого, независимого от направления вращения, торцового уплотнения с сильфоном.

- Возможность контроля и управления благодаря серийному выводу на датчик давления.

Указания

Приведённые рабочие линии насосов, особенно касающиеся выбора мощности, могут использоваться, если точно известны рабочие точки. В противном случае рекомендуется выбирать насосы с максимальной мощностью. Значения антикавитационного подпора - это результат измерения. Для безопасной эксплуатации к значению антикавитационного подпора следует прибавить 0,5 т.

- система водяного отопления;

-система охлаждения и кондиционирования воздуха;

- системы промышленного назначения (безабразивные);

- системы горячего и холодного водоснабжения.

ВНИМАНИЕ! Применение насосов для циркуляции других теплоносителей допускается только по согласованию с изготовителем.
Технические данные:

Допустимые перекачиваемые среды: вода систем отопления техническая вода (охлаждающая/холодная вода) водогликолевые смеси другие среды - по запросу Характеристики:

Число оборотов 1450,29001/min

Номин.диаметр 50-300

Диапазон температур -10°С до+140°С

(указать при запросе)

Степень защиты IP 44; IP 54; IP 55

Климатическое исполнение У

Категория размещения 3

Раб. давление max. 16Ьагдо120°С

13Ьагдо 140°С Температура окружающей среды +40°С max. допустимая

Монтаж: Непосредственно на трубопроводе, подсоединение к трубопроводу и датчикам давления, фланец с выводом к датчику давления

Защита мотора: выполняется заказчиком (или по запросу)

Материалы:

Корпус насоса, проставка - серый чугун

Рабочее колесо - серый чугун или синтетич. материал

Центробежные моноблочные линейные насосы Иртыш-ЦМЛ
Параметры

содержание .. 7 8 9 10 ..
