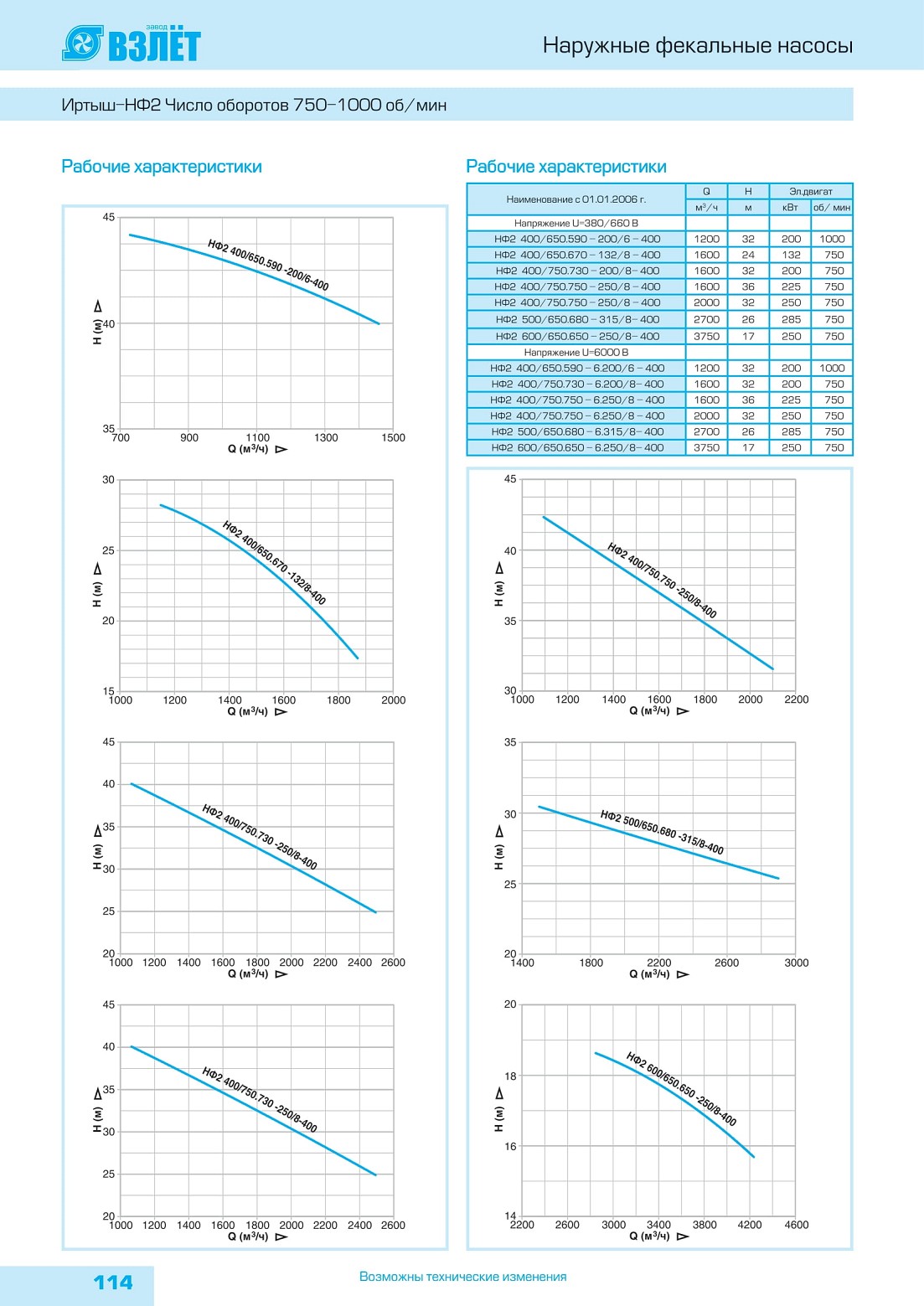

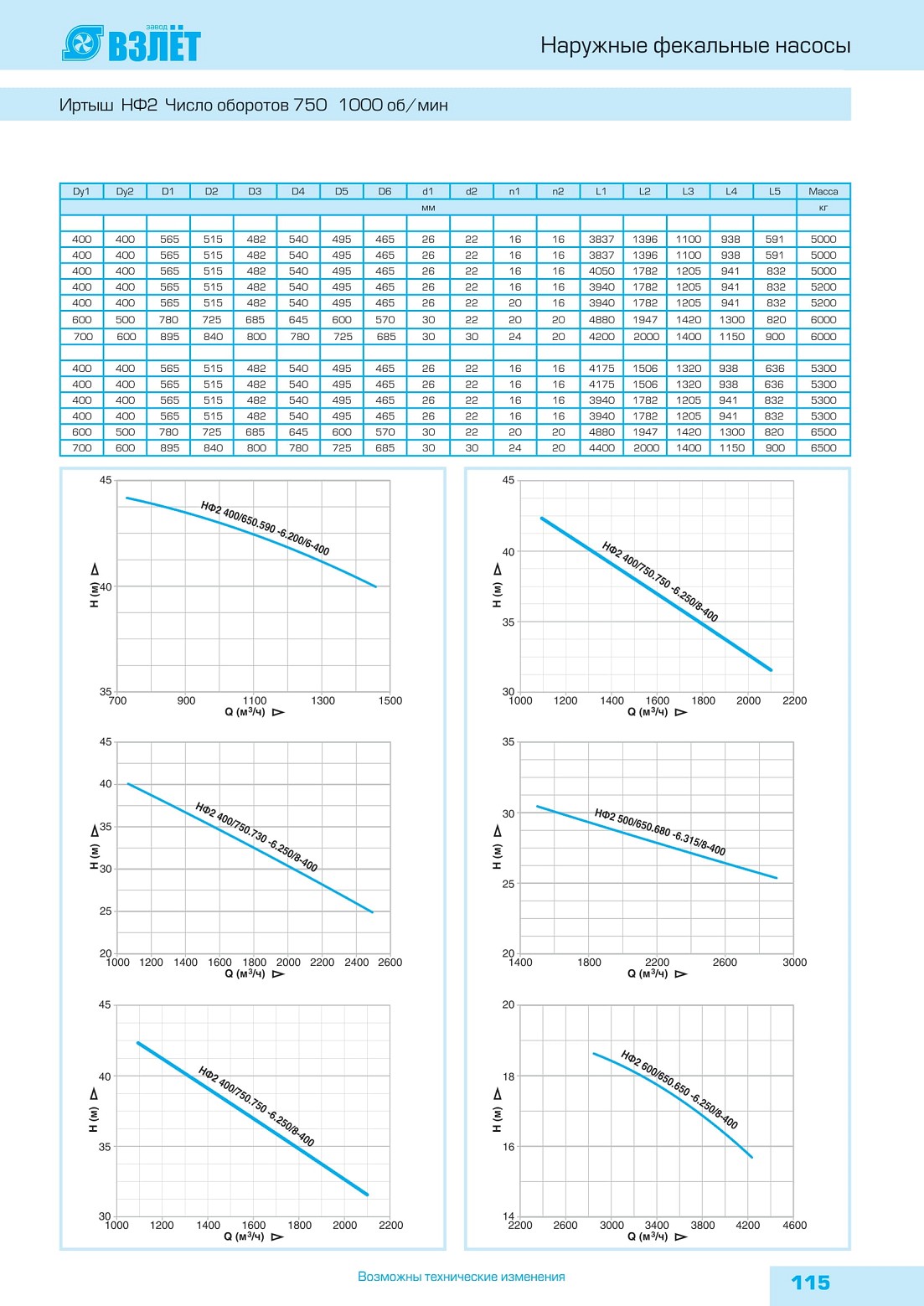

Иртыш-НФ2 Число оборотов 750-1 ООО об/мин

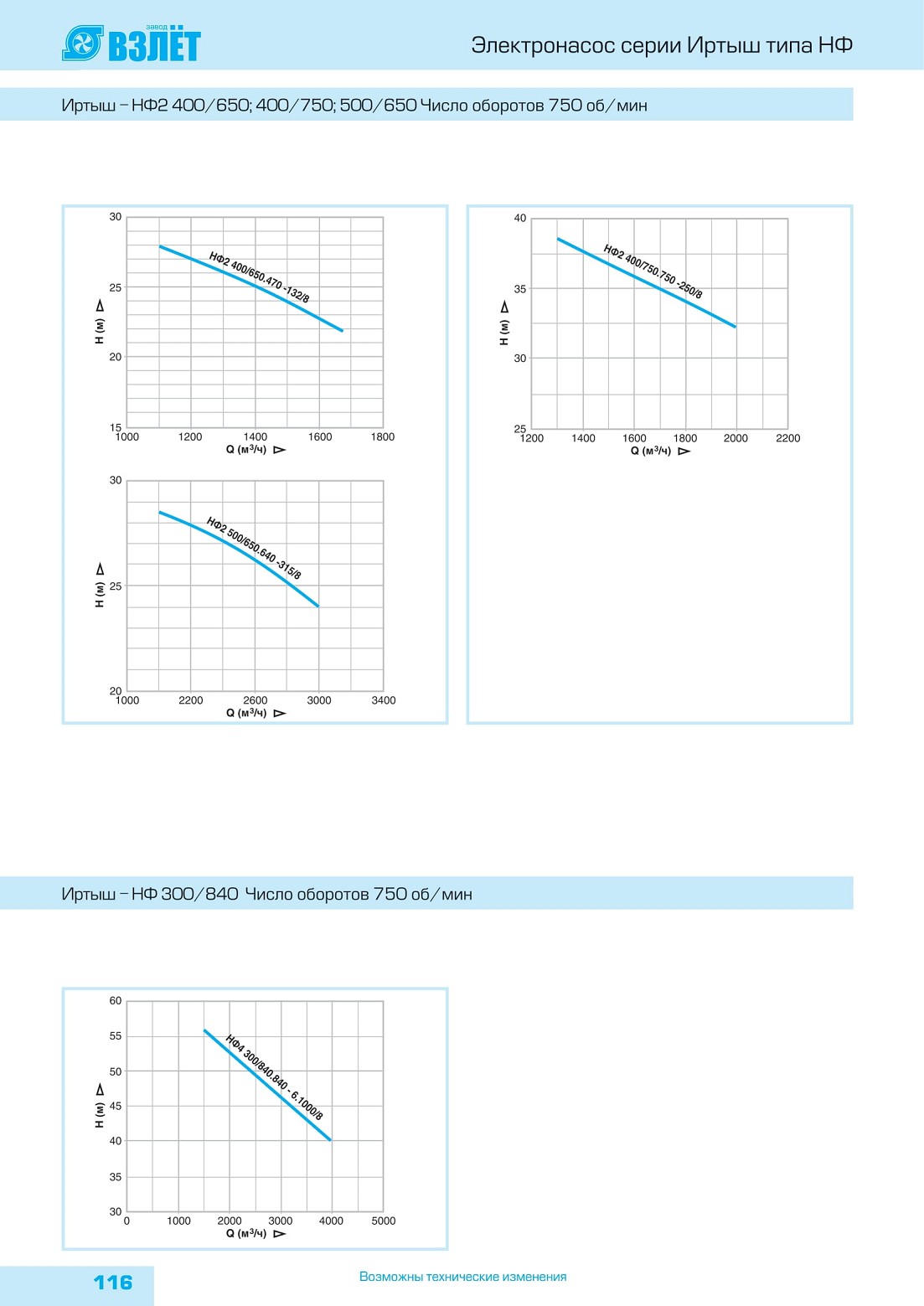

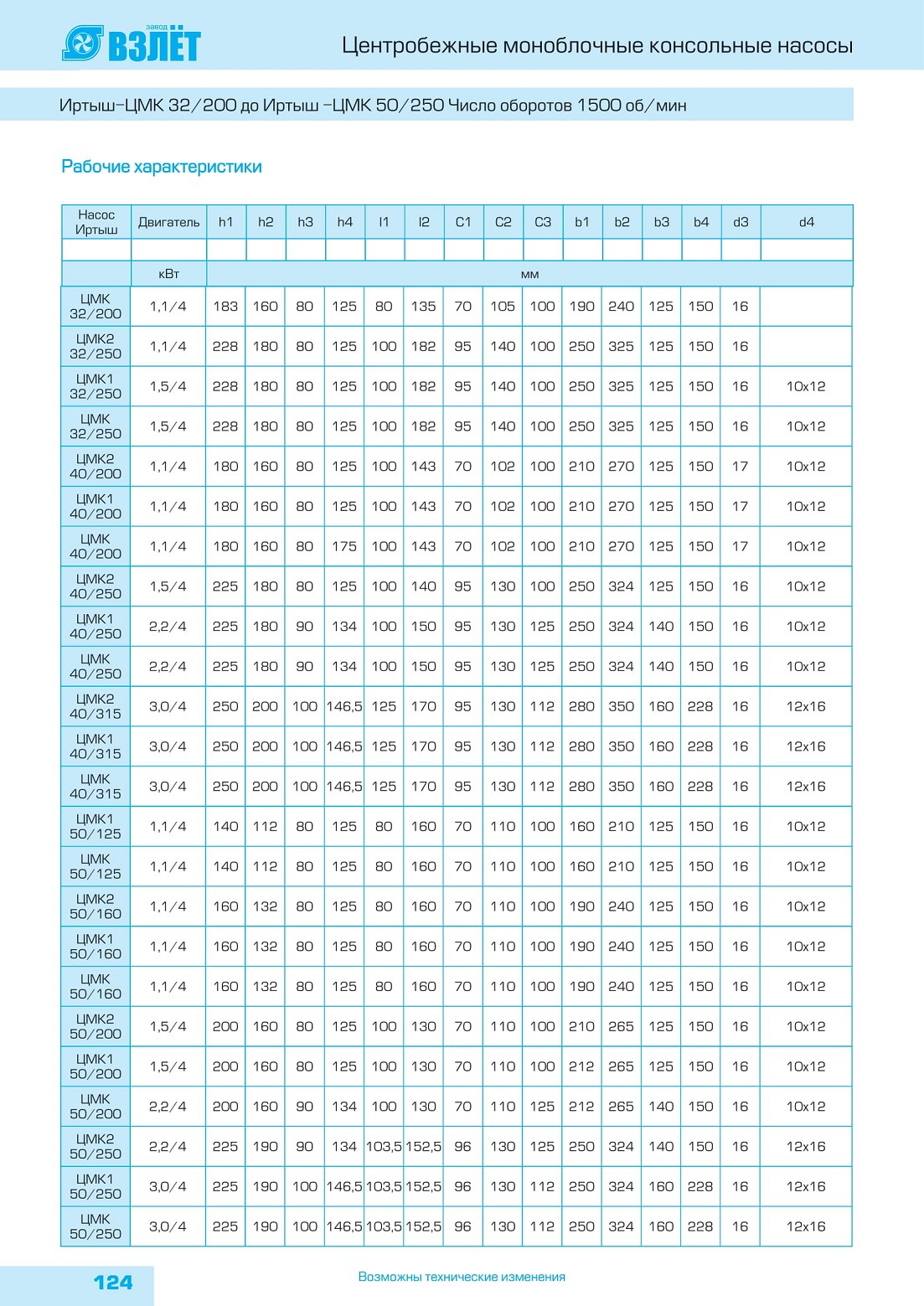

Рабочие характеристики

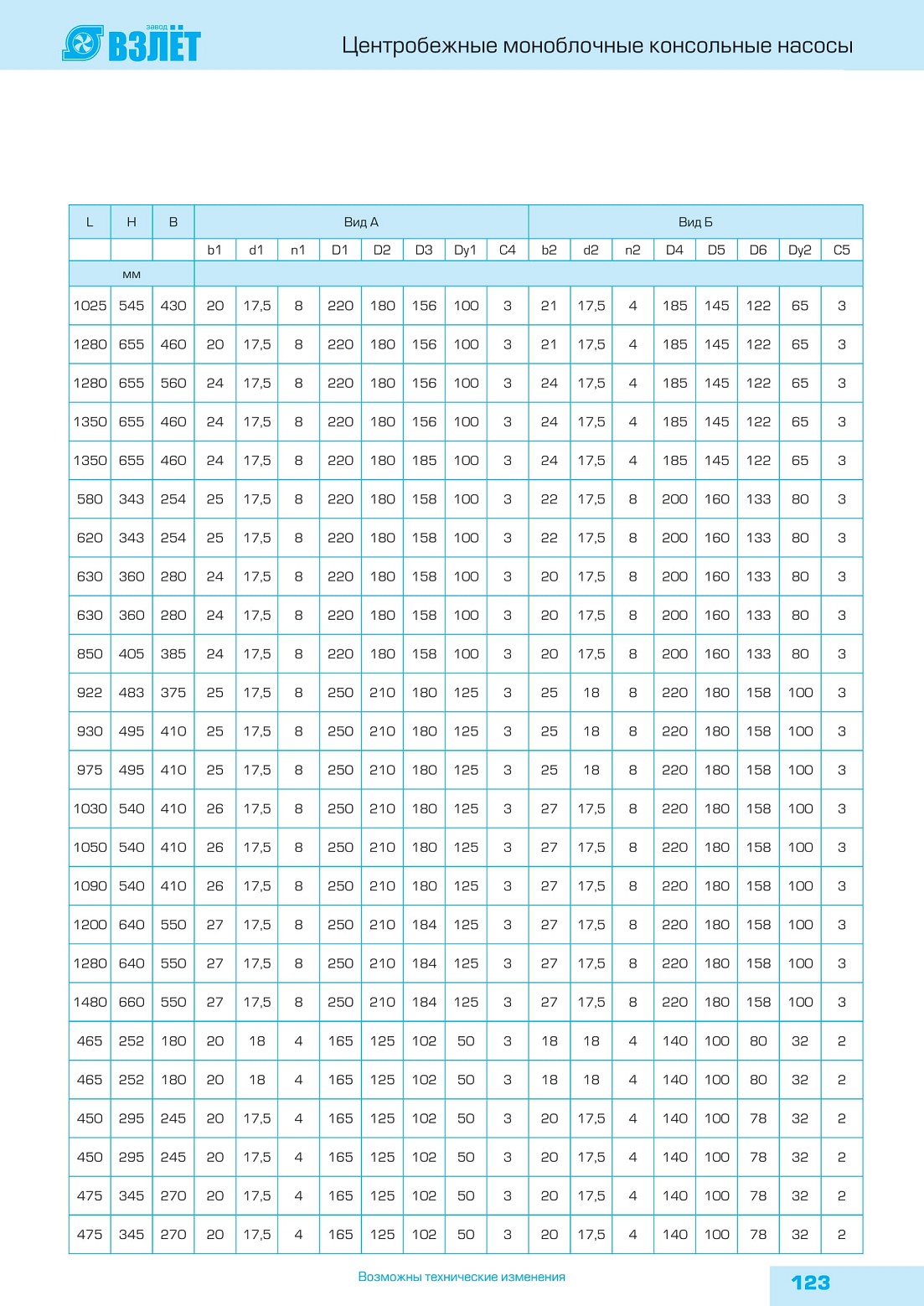

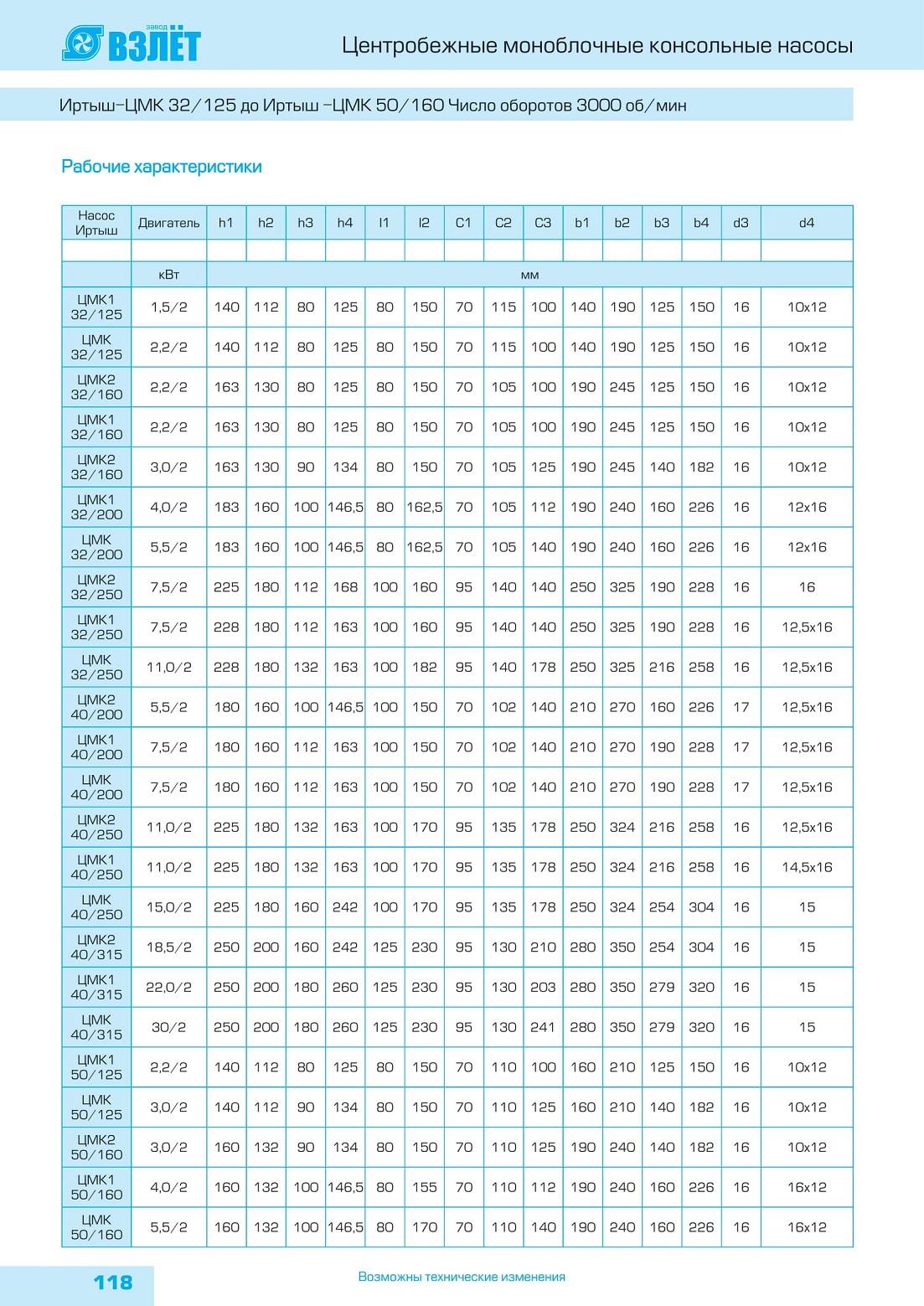

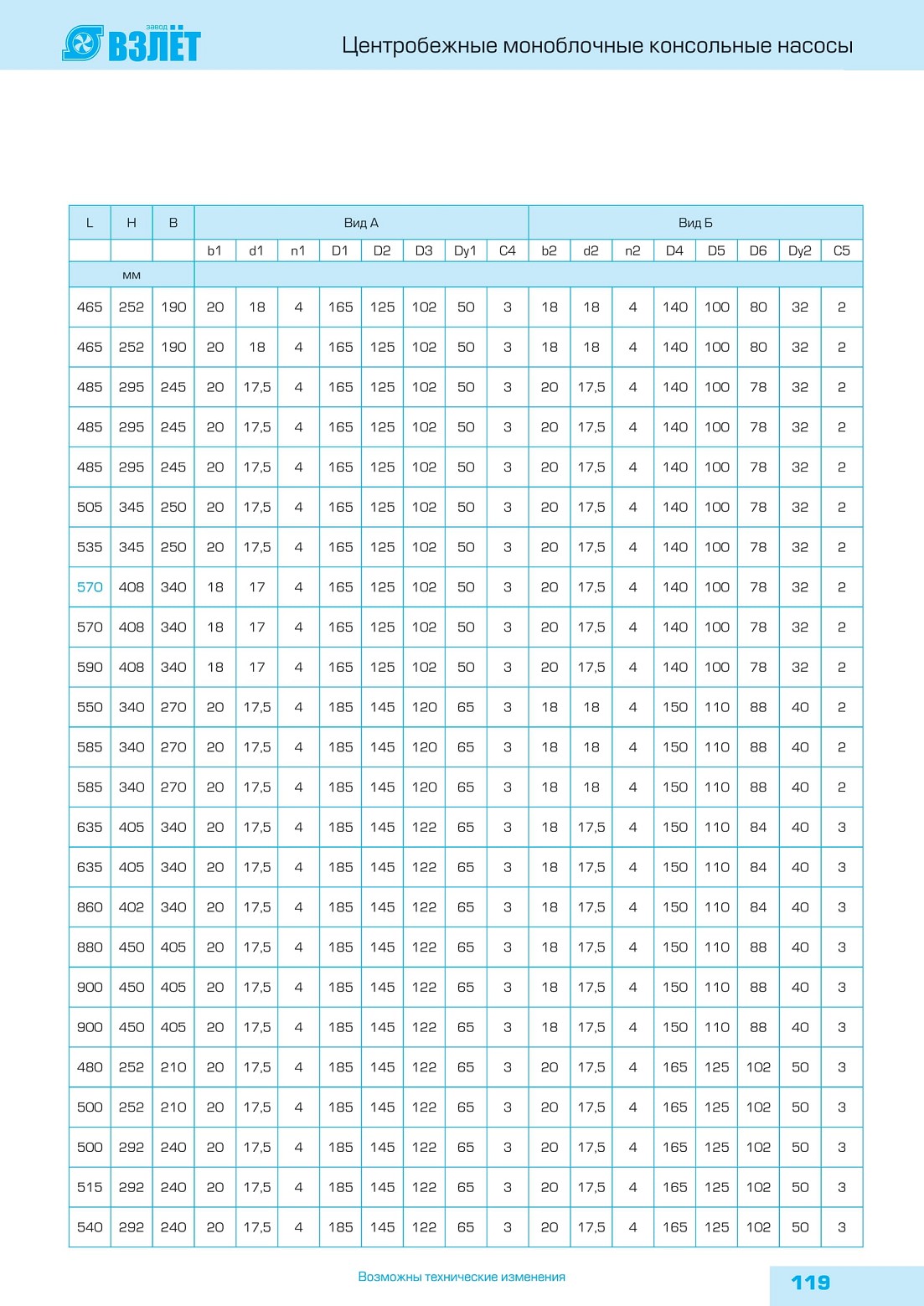

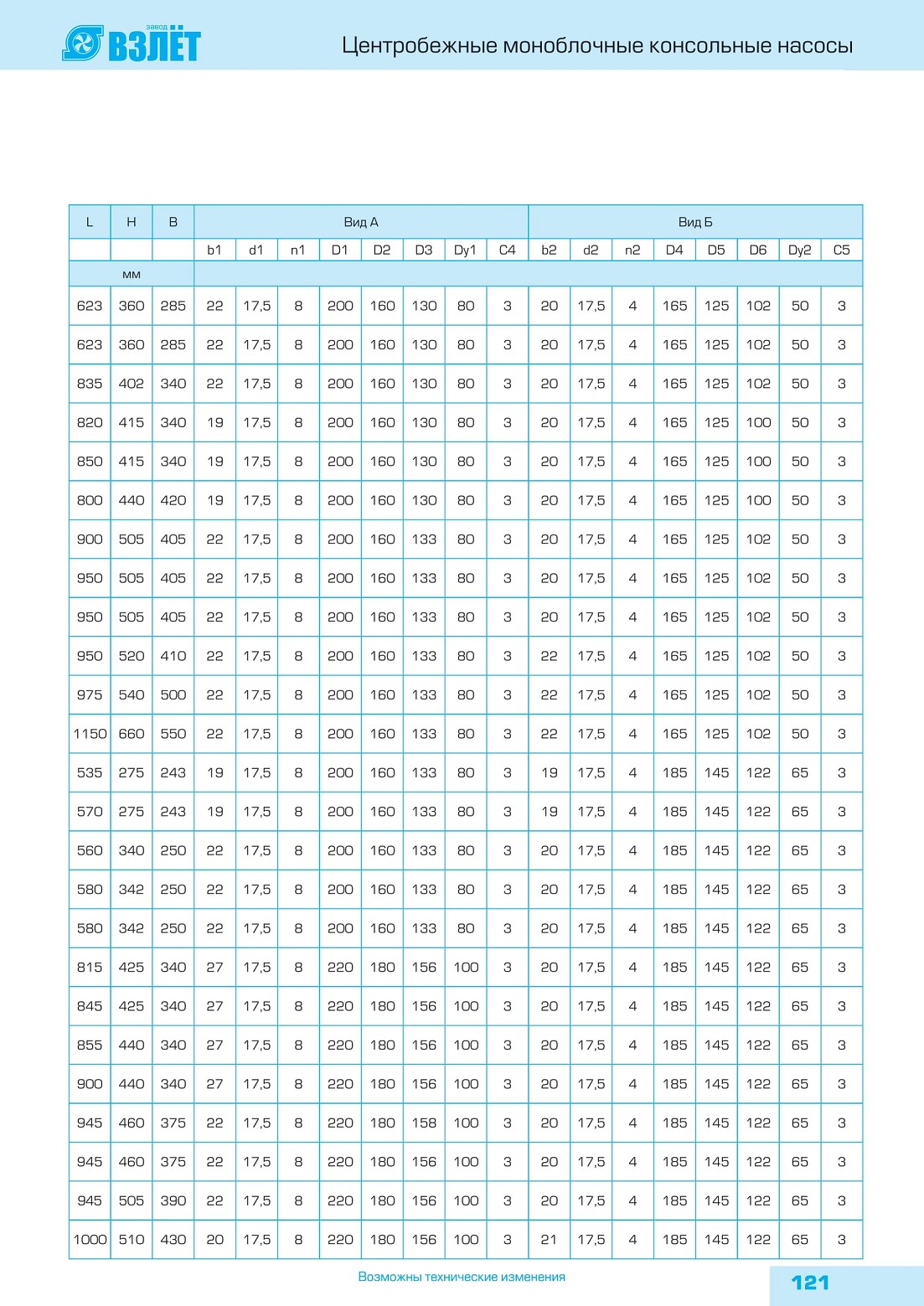

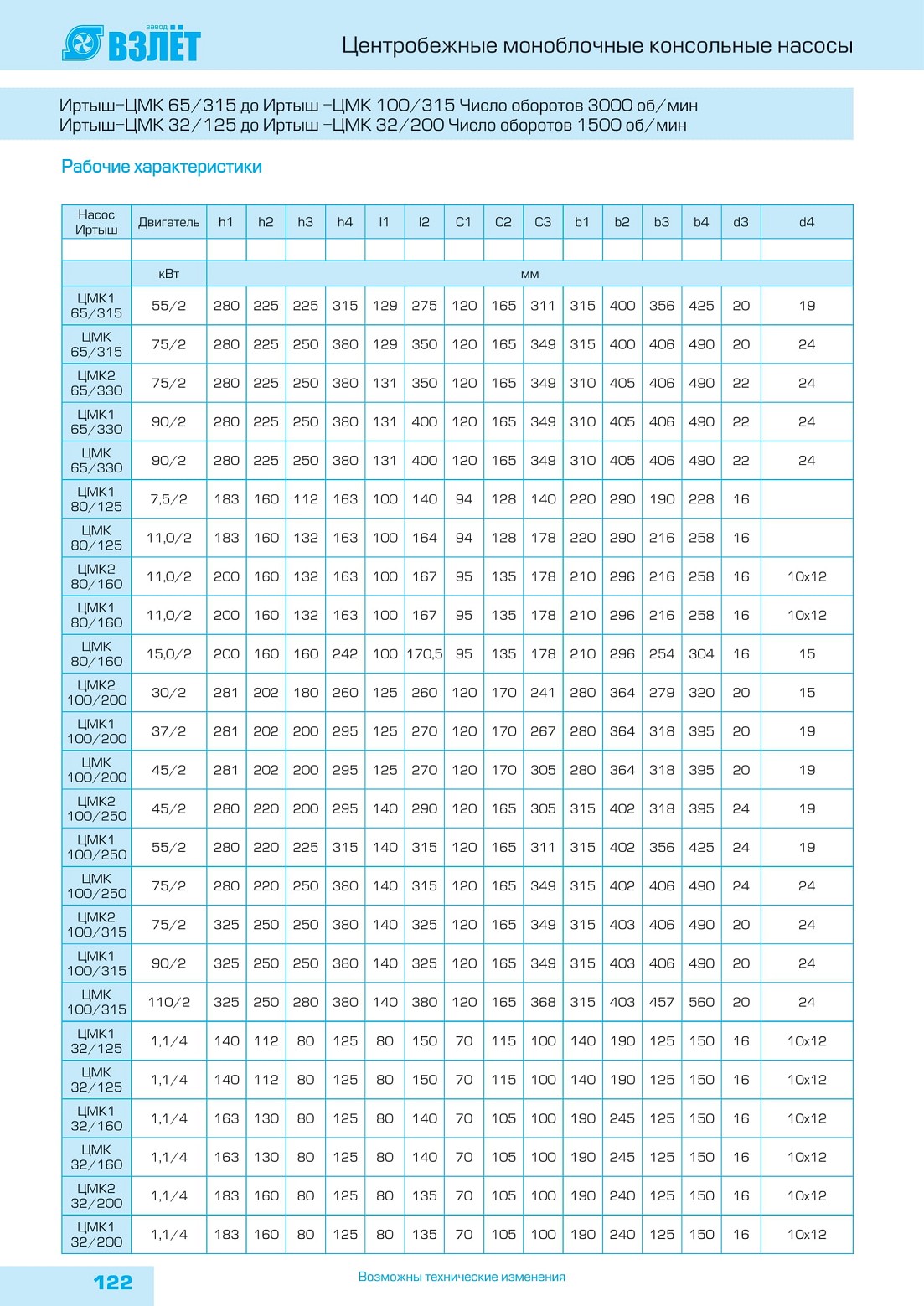

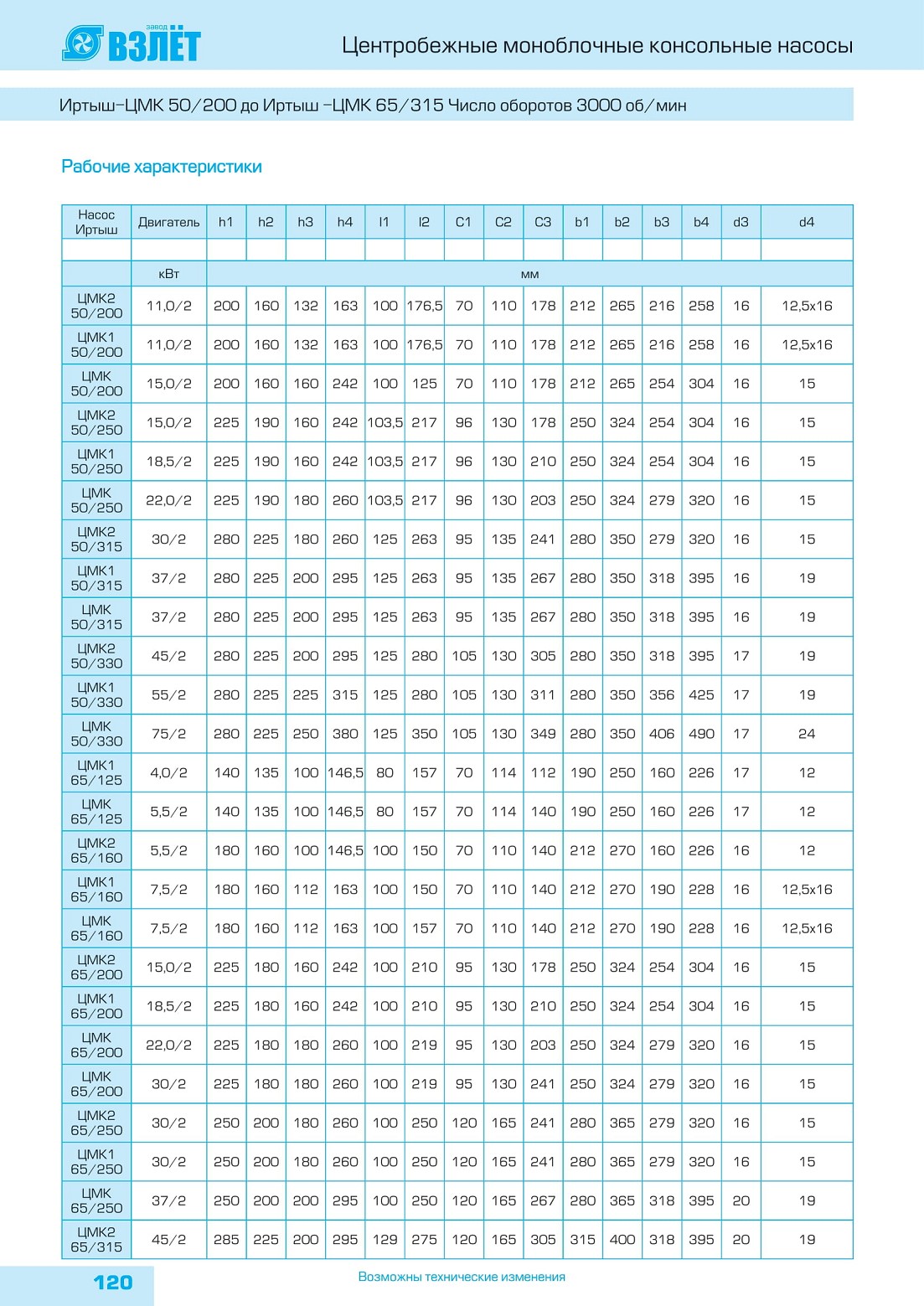

Центробежные моноблочные консольные насосы

Условные обозначения:
Иртыш-ЦМК1 32/125-1,5/2 Иртыш - серия насосов

ЦМК - Центробежный Моноблочный Консольный насос 1 - Вариант подрезки рабочего колеса

32 - Условный проход напорного патрубка

125 - Номинальный диаметр рабочего колеса 1,5 - Номинальная мощность электродвигателя

Применение

Водоснабжение, подача холодной и горячей воды без абразивных веществ в системах отопления, установках холодной и охлаждающей воды, а также для орошения и установок пожаротушения.

При применении добавок, как например гликоль или масло, следует проверить пригодность уплотнения и необходимость изменения мощности (при добавлении гликоля от 10% объемной части).

- система водяного отопления;

-система охлаждения и кондиционирования воздуха;

- системы промышленного назначения (безабразивные);

- системы горячего и холодного водоснабжения.

ВНИМАНИЕ! Применение насосов для циркуляции других теплоносителей допускается только по согласованию с изготовителем.
Технические данные

Допустимые перекачиваемые среды

Вода систем отопления

Технич. вода - охлажд./холодная вода

Водогликолевые смеси

Характеристики

Число оборотов 10ОО, 1500, 3000 об/мин Степень защиты - IP 44, IP 54, IP 5 Климатическое исполнение - У Категория размещения - 3 Номинальный диаметр Dy 32 - 400 Диапазон температур -10°С до +110°С (указать при запросе)

Максимальное давление на входе 6 кГс/см Максимально допустимая температура окружающей среды +40°С

Электроподключение 3 -380В, 50 Гц; 3-660В, 50 Гц и т.д. Защита мотора требуется дополнительно (по запросу) Обмотка мотора Класс изоляции F Система регулирования числа оборотов по заказу Мотор специсполнения взрывозащита по заказу

Материалы

Корпус насоса - Серый чугун; Нержавеющая сталь Рабочее колесо - Серый чугун; Нержавеющая сталь Вал - Сталь 45; Нержавеющая сталь Торцевое уплотнение - Графит/Карбид кремния

Конструкция Одноступенчатый циркуляционный насос низкого давления, компактного исполнения, для современного оборудования зданий.

Корпус насоса Спиральный чугунный корпус с аксиальным всасывающим, радиальным напорным патрубками и с литыми ножками крепления для монтажа на фундаменте. Присоединительные фланцы Ру=16 кГс/см по ГОСТ 12820-80.

Рабочее колесо Закрытое рабочее колесо из серого чугуна.

Торцовое уплотнение Серийное исполнение

Необслуживаемое, независимое от направления вращения, торцовое уплотнение для подачи воды с температурой до +120°С.

Монтаж

Не допускается монтаж в положении вниз мотором. Любое другое положение допустимо.

Блочные насосы следует устанавливать на прочном фундаменте на консоли.

При монтаже насосов мощностью более 4 кВт необходимо использовать соответствующий грузоподъемный механизм.

Преимущества использования

• конструкция мало подвержена вибрациям благодаря фланцевому креплению мотора непосредственно к корпусу насоса.

• надежность работы обеспечивается использованием цельного вала и специальных подшипников

• простота эксплуатации за счет использования торцового уплотнения, независимого от направления вращения

Указания

Приведенные рабочие характеристики насосов, особенно касающиеся выбора мощности, могут использоваться, если точно известны рабочие точки. В противном случае рекомендуется выбирать насосы с максимальной мощностью.

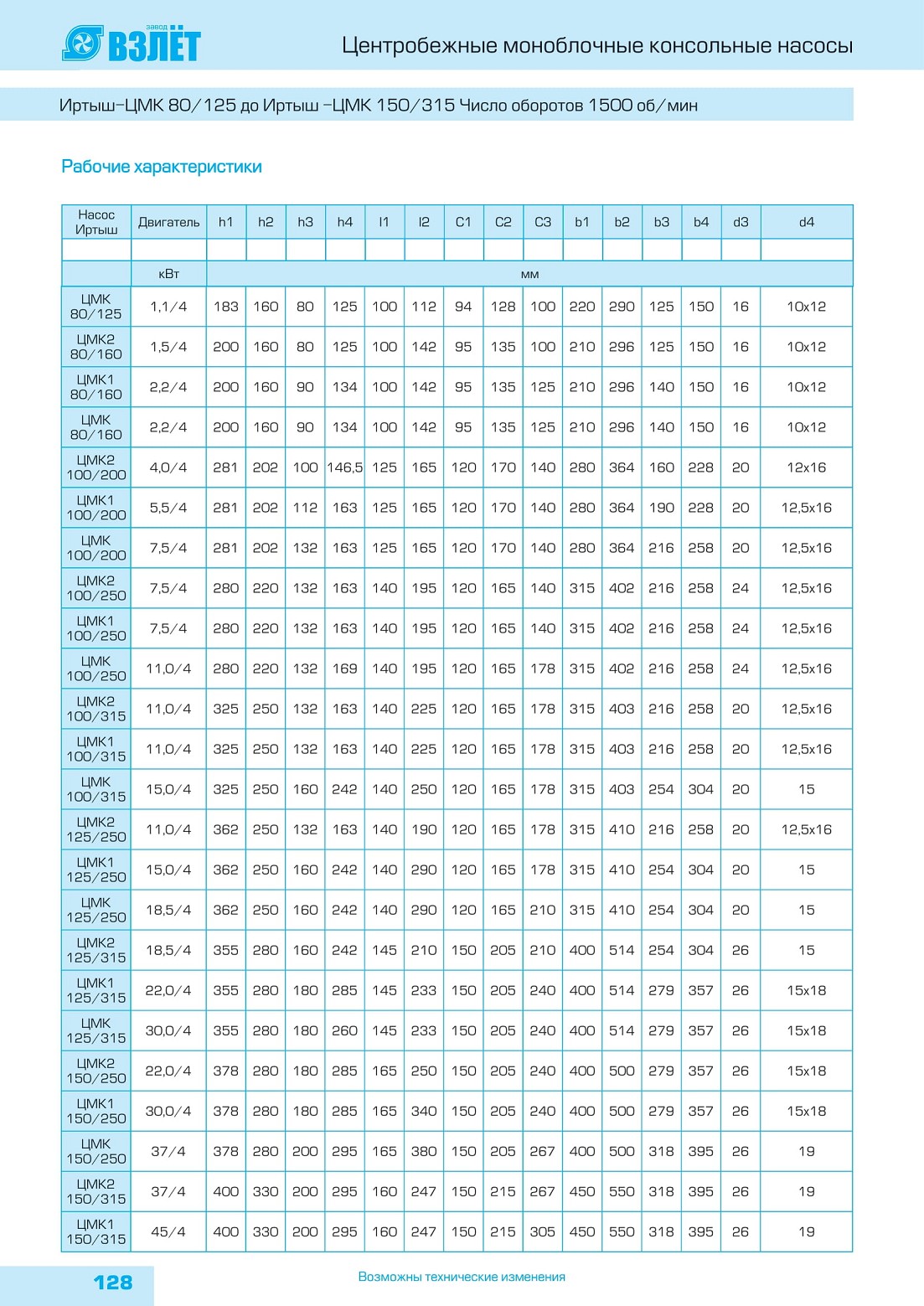

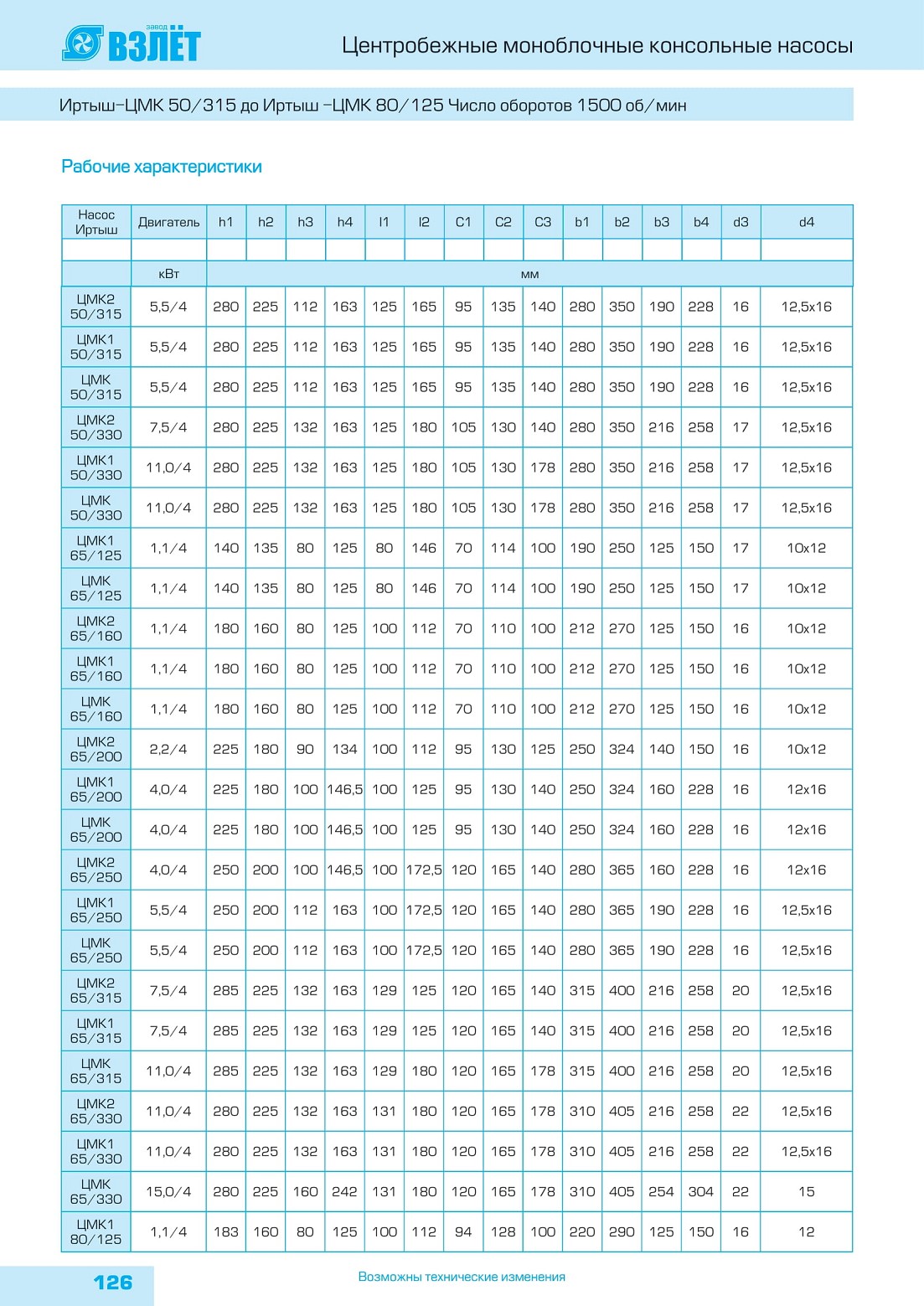

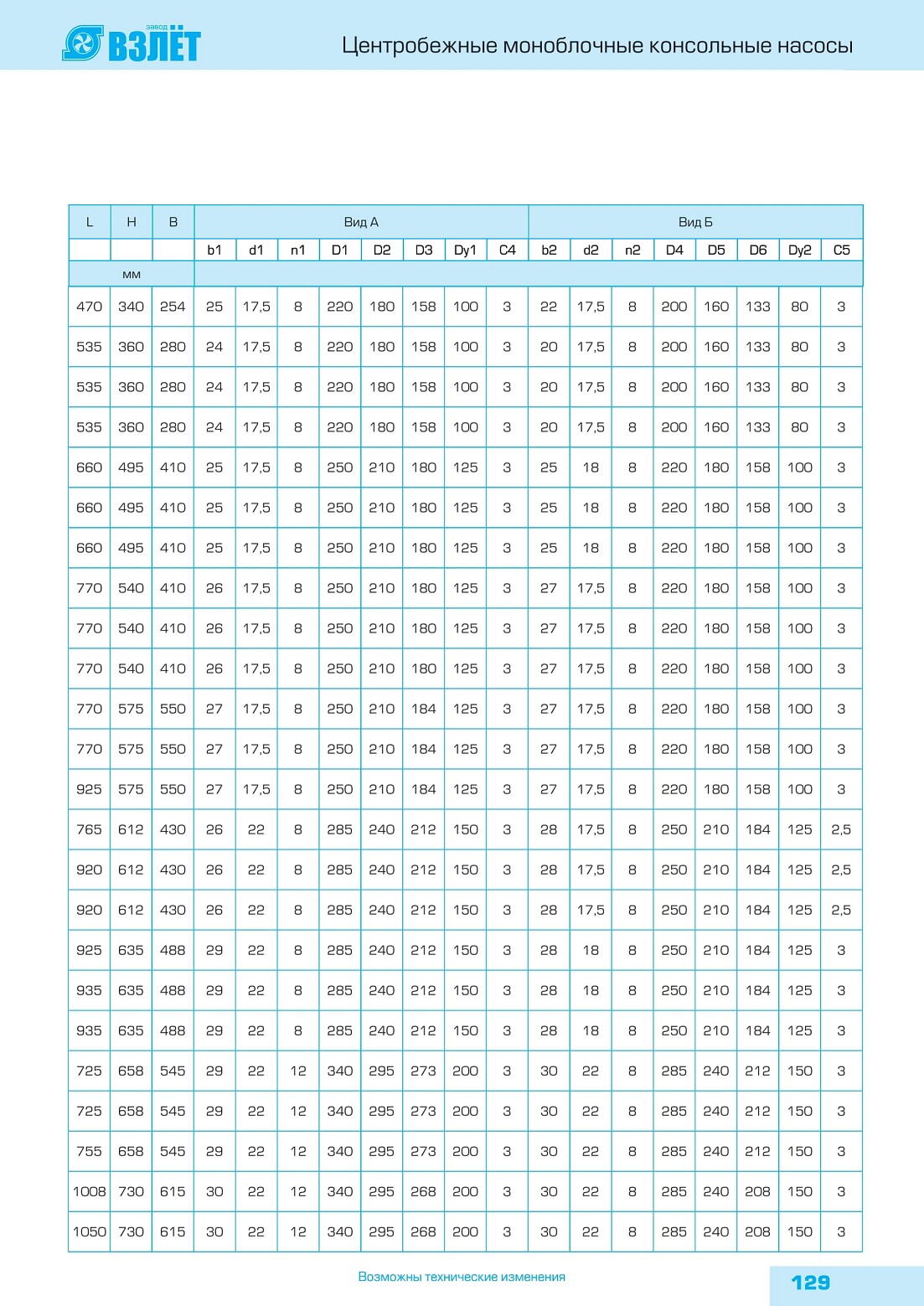

Иртыш-ЦМК 80/125 до Иртыш -ЦМК 150/315 Число оборотов 1500 об/мин

Рабочие характеристики
