АВТОСАМОСВАЛ ЕВРО-3 СЕРИИ SHAANXI D'LONG F3000. Каталог запчастей (parts catalog) - часть 5

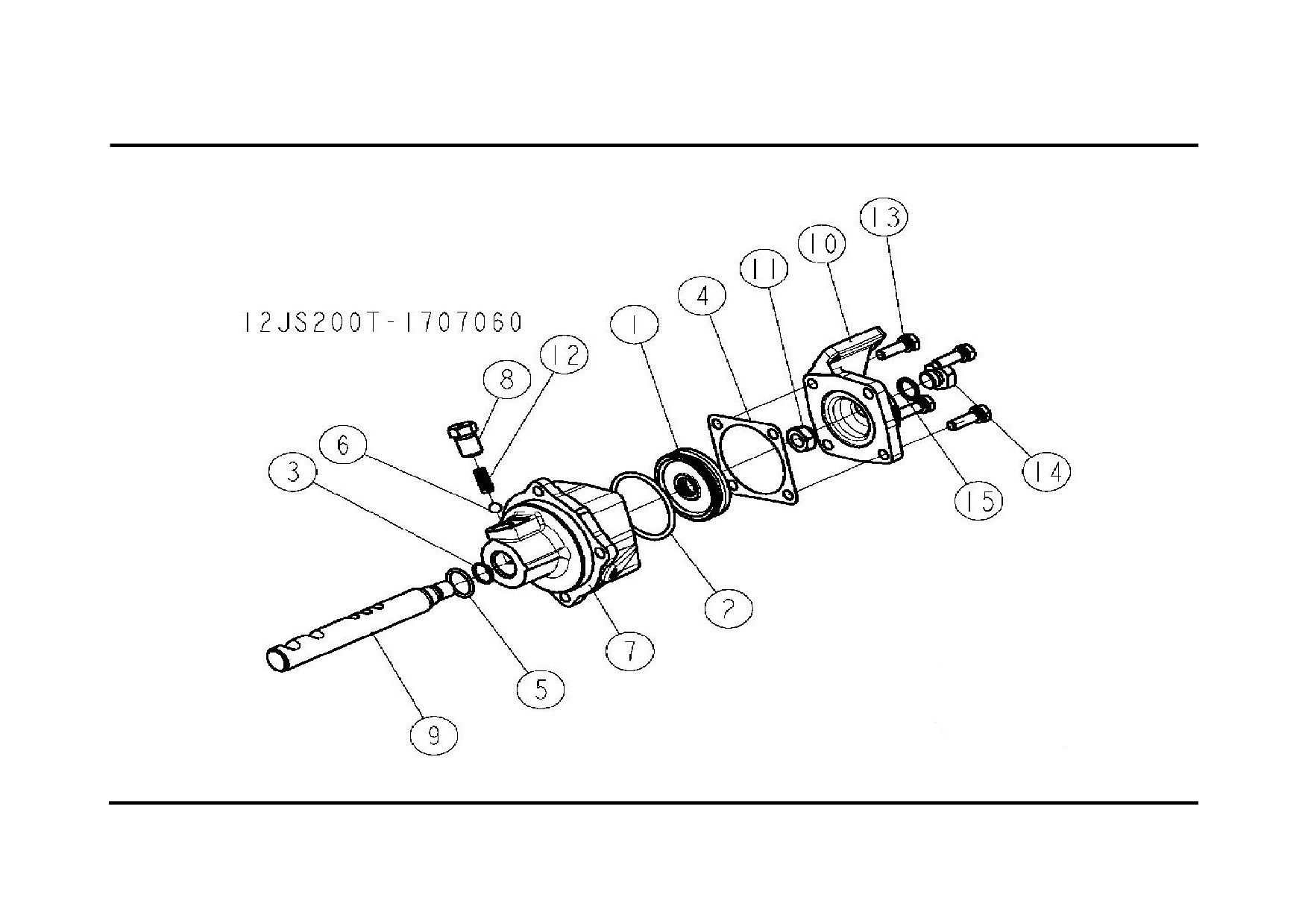

副箱气缸总成 Сервоусилитель в сборе
副箱气缸总成Ⅰ Сервоусилитель в сбореⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
14341
范围档气缸活塞
Поршень
1
2
14344
O 型密封圈
Уплотнительное кольцо
1
3
14345
O 型密封圈
Уплотнительное кольцо
1
4
14349
气缸盖密封垫
Уплотнительная прокладка
1
5
14765
O 型密封圈
Уплотнительное кольцо
1
6
10G100BGB-T308
钢球
Стальной шар
1
7
12JS160T-1707062
范围档气缸
Цилиндр воздушный
1
8
12JS160T-1707063
螺塞
Болт-пробка
1
9
12JS200T-1707061
范围档拨叉轴
Валик вилки
1
10
F99857
副箱换档气缸盖
Головка цилиндра
1
11
GB890-80-M16X15
六角尼龙圈锁紧薄螺母
Гайка
1
12
J80-1702080
定位弹簧
Установочная пружина
1
13
Q1421032
六角头螺栓和弹簧垫圈组合件
Болт и пружинная шайба
4
14
Q617B18
六角头螺塞
Болт
1
15
X11511
褶皱铜垫圈
Шайба
1

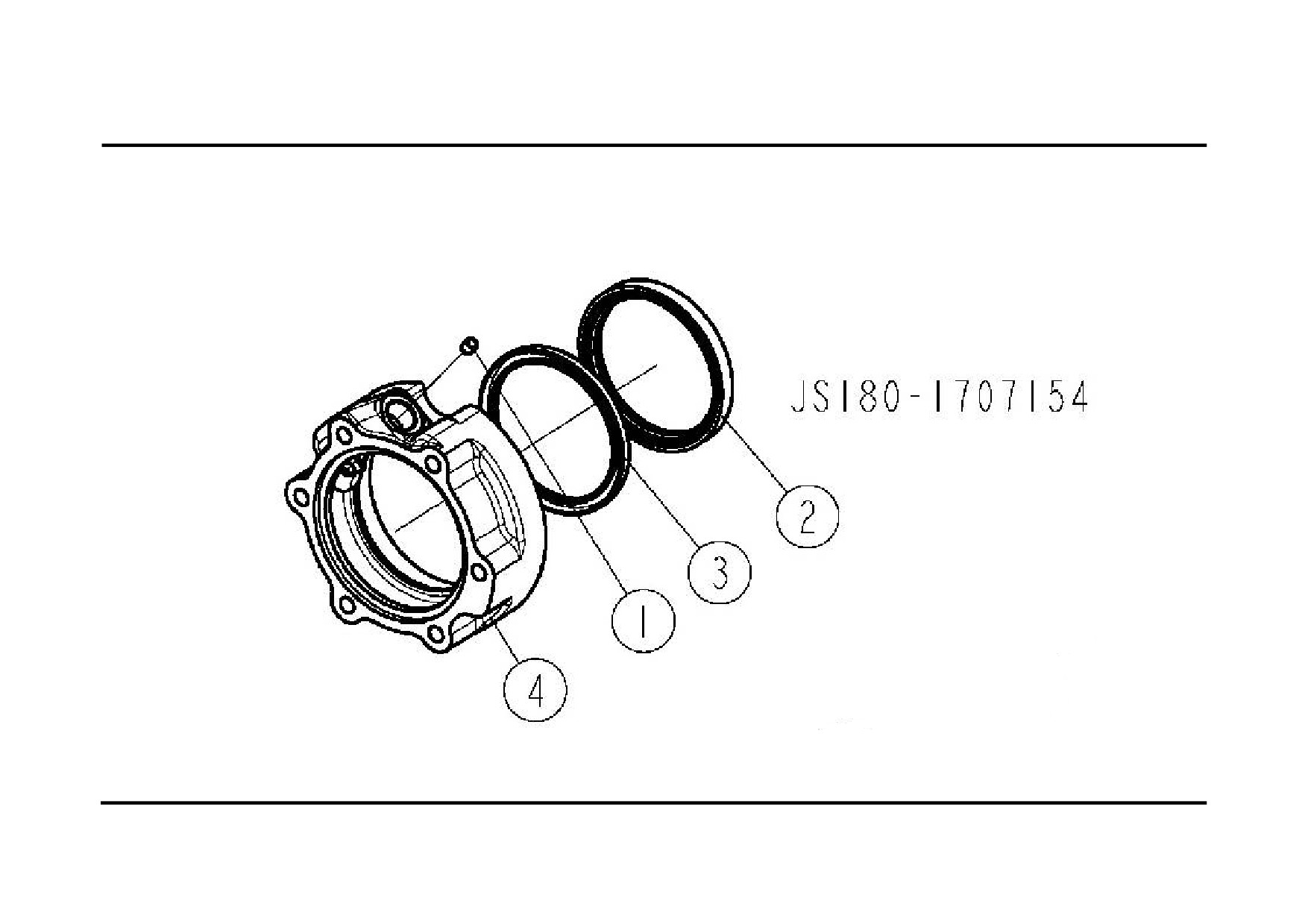

主轴后轴承盖总成 Задняя крышка в сборе
主轴后轴承盖总成 Задняя крышка в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
7992
里程表被动齿轮轴套
Втулка ведомого подшипника для спидометра
1
2
19109
油封
Сальник
1
3
C01032
主轴后轴承盖油封
Сальник
1
4
JS180-1707155
主轴后轴承盖
Задняя крышка
1

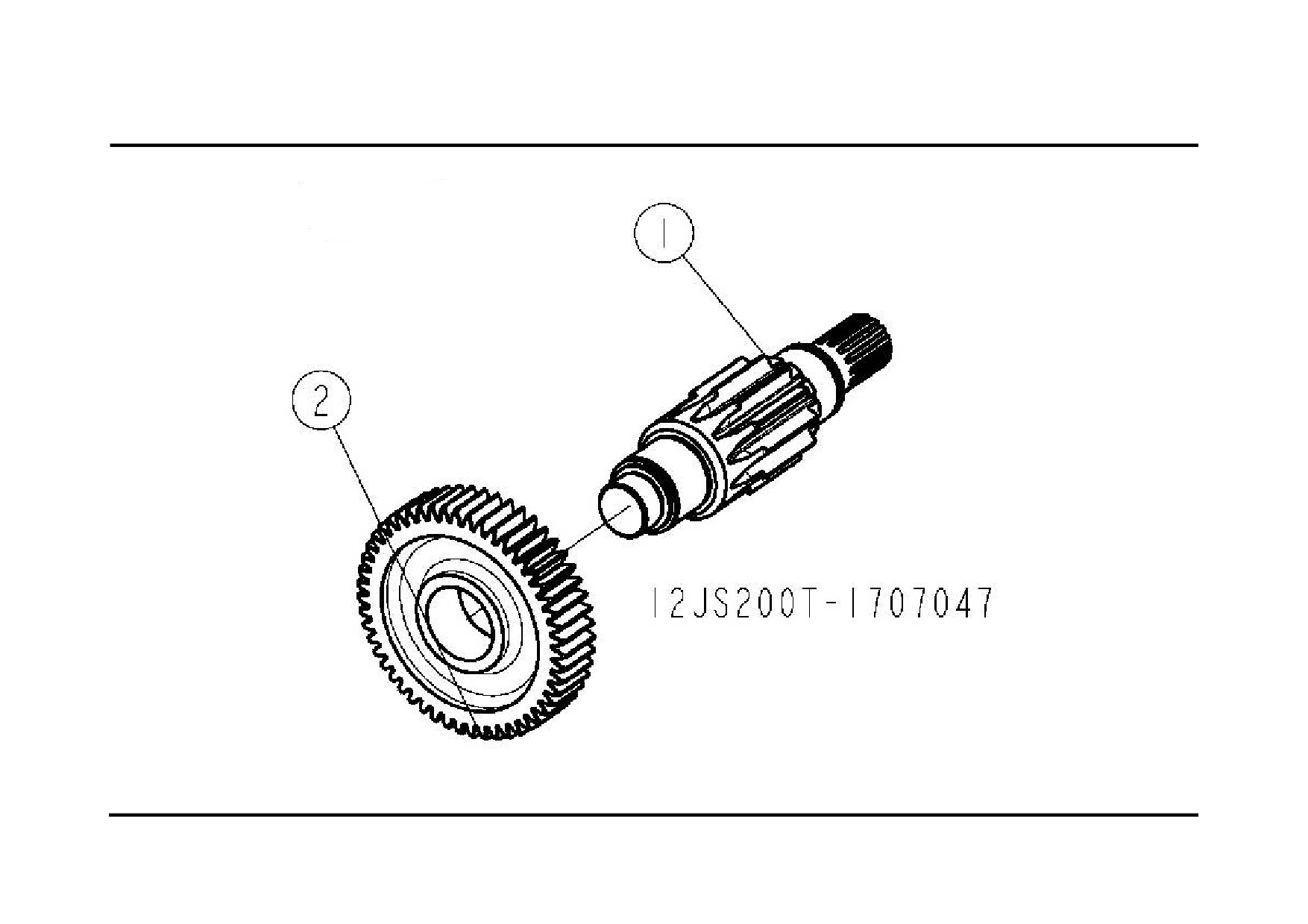

副箱加长中间轴焊接总成 Сваренный удлиненный вал в сборе
副箱加长中间轴焊接总成Ⅰ Сваренный удлиненный вал в сбореⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
12JS200T-1707048
副箱加长中间轴
Сваренный удлиненный вал
1
2
12JS200T-1707056
副箱中间轴传动齿轮
Шестерня передачи промежуточного вала
1

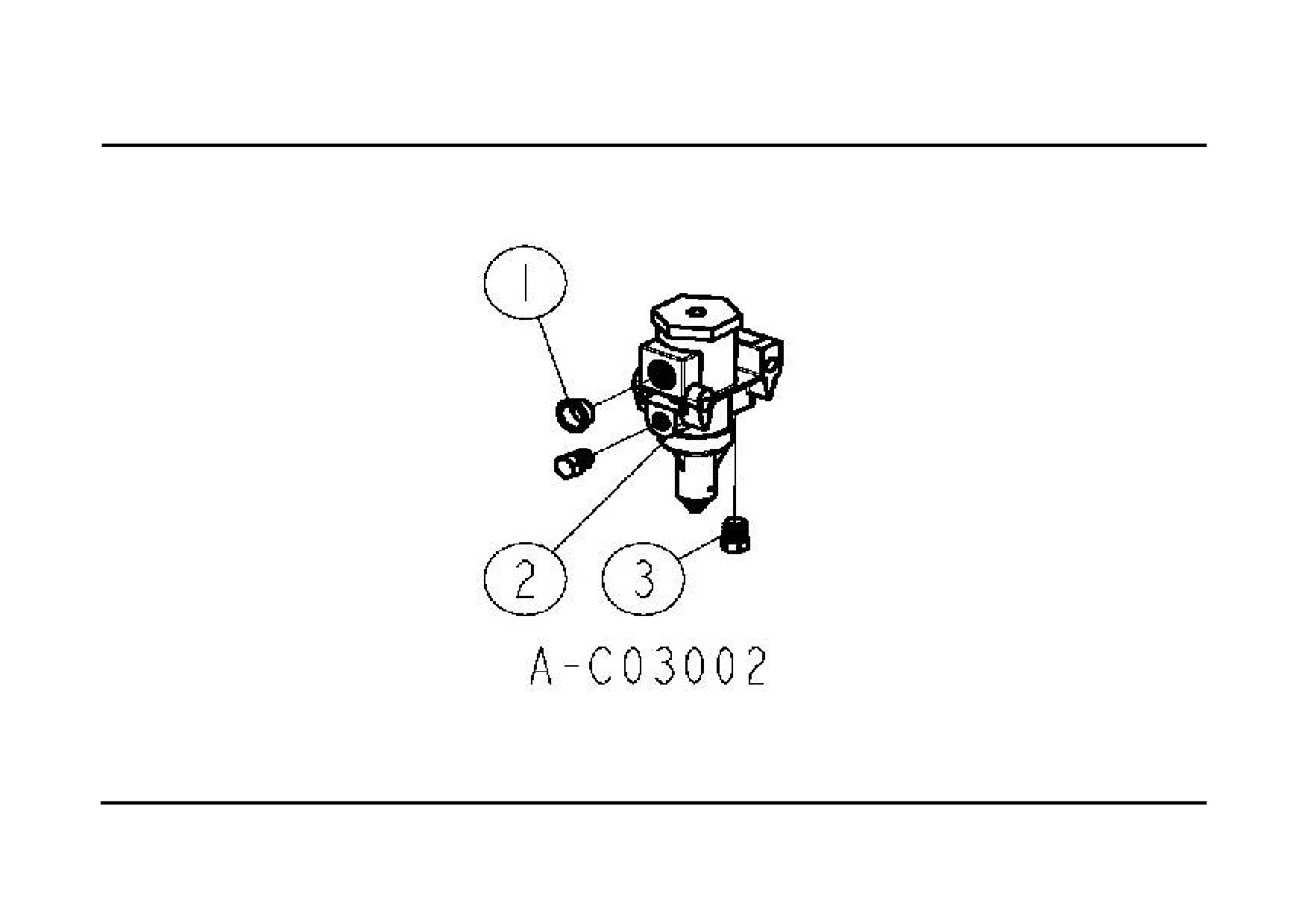

空气滤清调节器和螺塞总成 Регулятор воздушного фильтра и пробка в сборе
气滤清调节器和螺塞总成 Регулятор воздушного фильтра и пробка в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
54015
CA 碗形塞片
Заглушка
1
2
A-4740-1
空气滤清调节器总成
Регулятор воздушного фильтра в сборе
1
3
Q618B01
六角头锥形螺塞
Коническая пробка
1

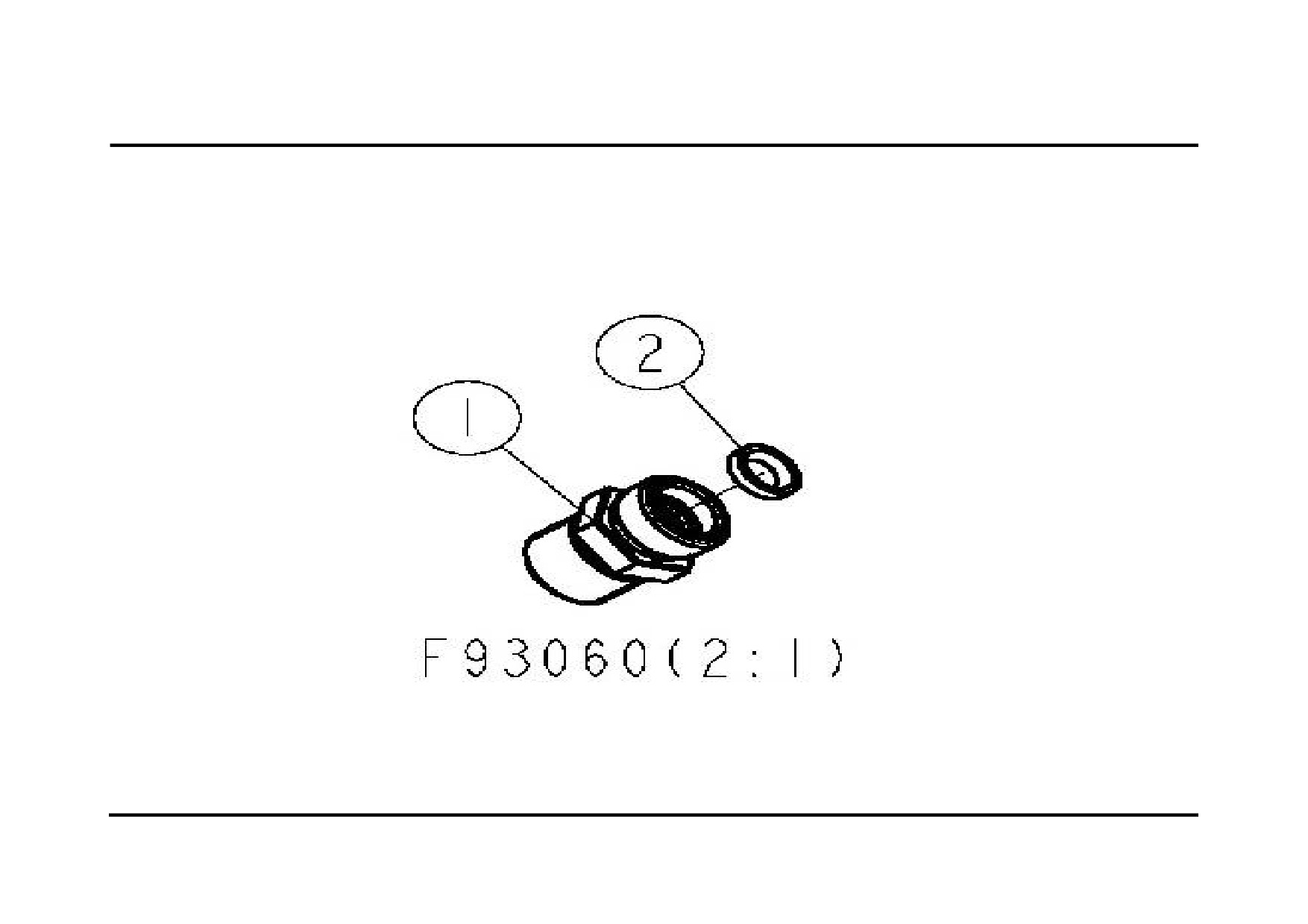

里程表接头总成 Соединитель спидометра
里程表接头总成Ⅰ Соединитель спидометраⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
F91008
里程表接头小总成
Соединитель спидометра
1
2
A-C09018
油封
Сальник
1

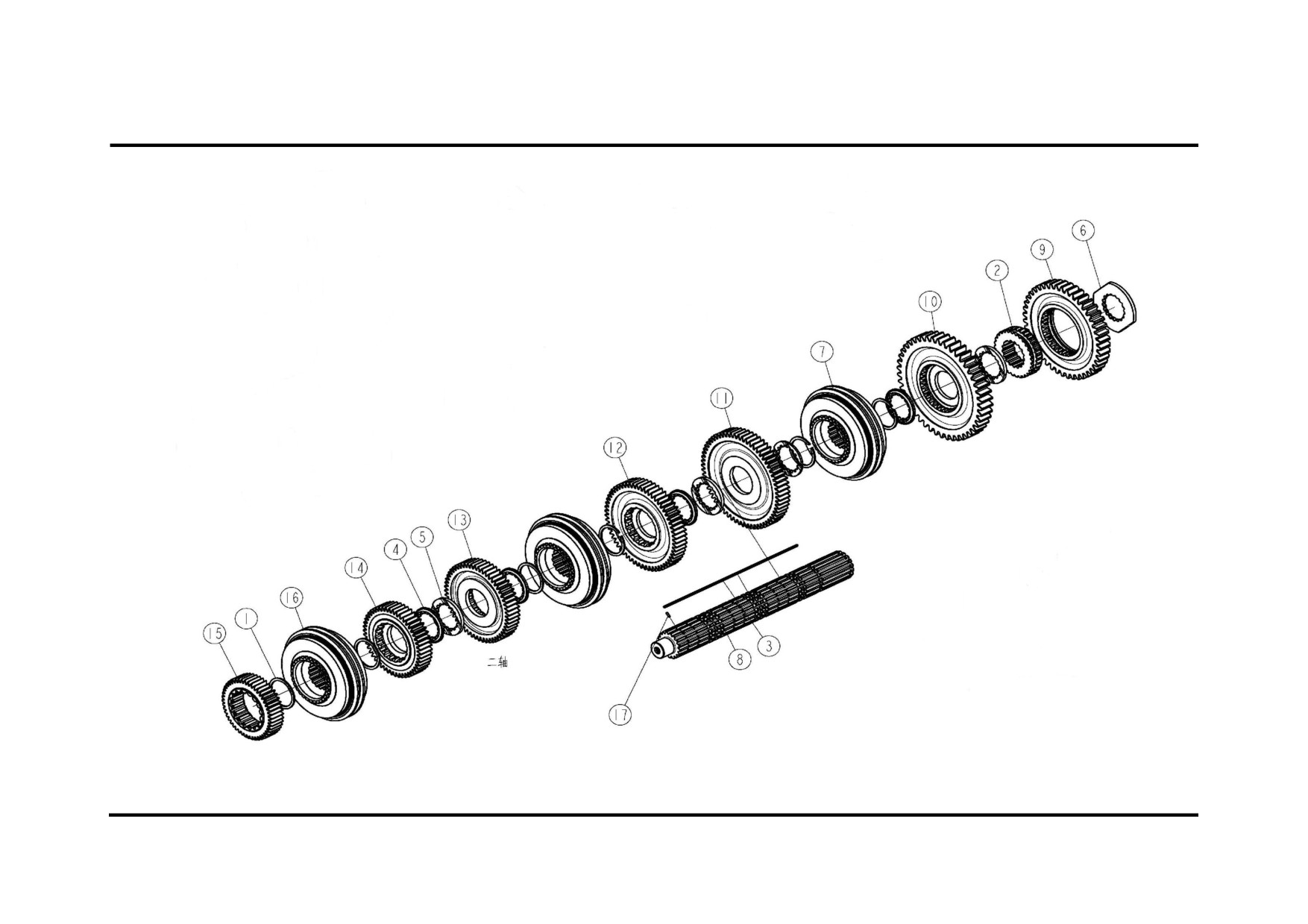

二轴总成 Вторичный вал в сборе
二轴总成 Вторичный вал в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
16763
止动环
Кольцо стопорное
6
2
12JS160T-1701108
滑套
Скользящая втулка
1
3
12JS160T-1701121
二轴六角键
Шпонка
1
4
12JS160T-1701122
二轴齿轮花键垫
Прокладка шлица
5
5
12JS160T-1701123
二轴齿轮隔垫
Регулировочная прокладка
3
6
12JS160T-1701125
二轴倒档齿轮垫片
Прокладка
1
7
12JS160T-1701170
一二档同步器总成
Синхронизатор в сборе
1
8
12JS200T-1701105
二轴
Вторичный вал
1
9
12JS200T-1701110
二轴倒档齿轮
Шестерня задней передачи
1
10
12JS200T-1701111
二轴一档齿轮
Шестерня первой передачи
1
11
12JS200T-1701112
二轴二档齿轮
Шестерня второй передачи
1
12
12JS200T-1701113
二轴三档齿轮
Шестерня третьей передачи
1
13
12JS200T-1701114
二轴四档齿轮
Шестерня четвертой передачи
1
14
12JS180T-1701115
二轴五档齿轮
Шестерня пятой передачи
1
15
12JS180T-1701116
一轴齿轮
Шестерня первичного вала
1
16
JS130T-1701180
三四档同步器总成
Синхронизатор в сборе
2
17
Q5280310
弹性圆柱销
Пружинящий цилиндрический штифт
1

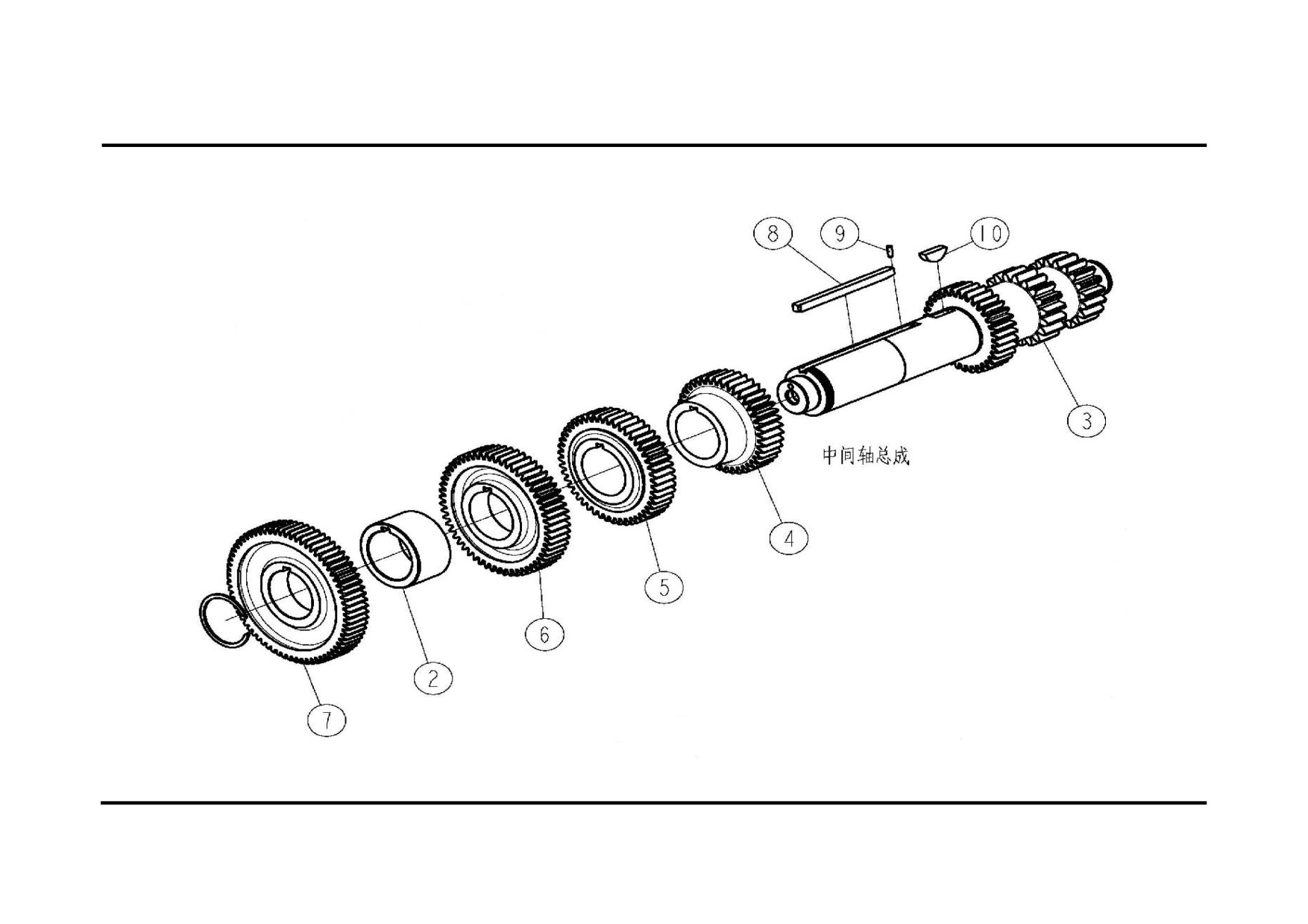

中间轴总成 Промежуточный вала в сборе
中间轴总成 Промежуточный вала в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
19198
中间轴止动环
Кольцо стопорное промежуточного вала
1
2
12JS160T-1701057
隔套
Проставка
1
3
12JS200T-1701048
中间轴
Промежуточный вал
1
4
12JS200T-1701050
中间轴三档齿轮
Шестерня третьей передачи
1
5
12JS200T-1701051
中间轴四档齿轮
Шестерня четвертой передачи
1
6
12JS200T-1701052
中间轴五档齿轮
Шестерня пятой передачи
1
7
12JS200T-1701056
中间轴传动齿轮
Шестерня передачи промежуточного вала
1
8
16JS200T-1701055
中间轴四方键
Четырехгранная шпонка
1
9
Q5280514
弹性圆柱销
Пружинящий цилиндрический штифт
1
10
X-6-E
半圆键
Сегментная шпонка
1

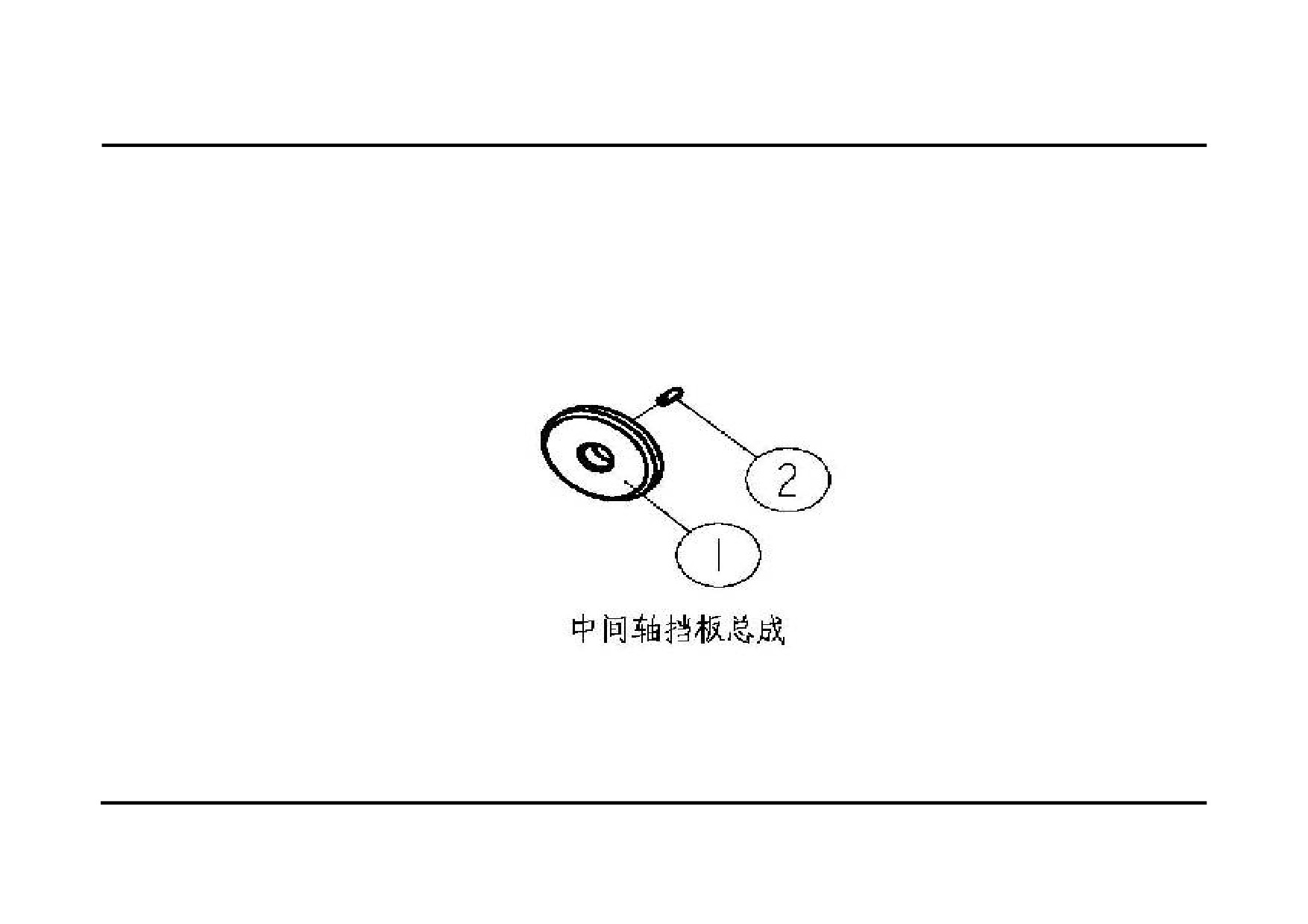

中间轴档板总成 Отбойник промежуточного вала в сборе
中间轴档板总成 Отбойник промежуточного вала в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
19668
中间轴轴承挡板
Отбойник промежуточного вала
1
2
Q5280514
弹性圆柱销
Пружинящий цилиндрический штифт
1

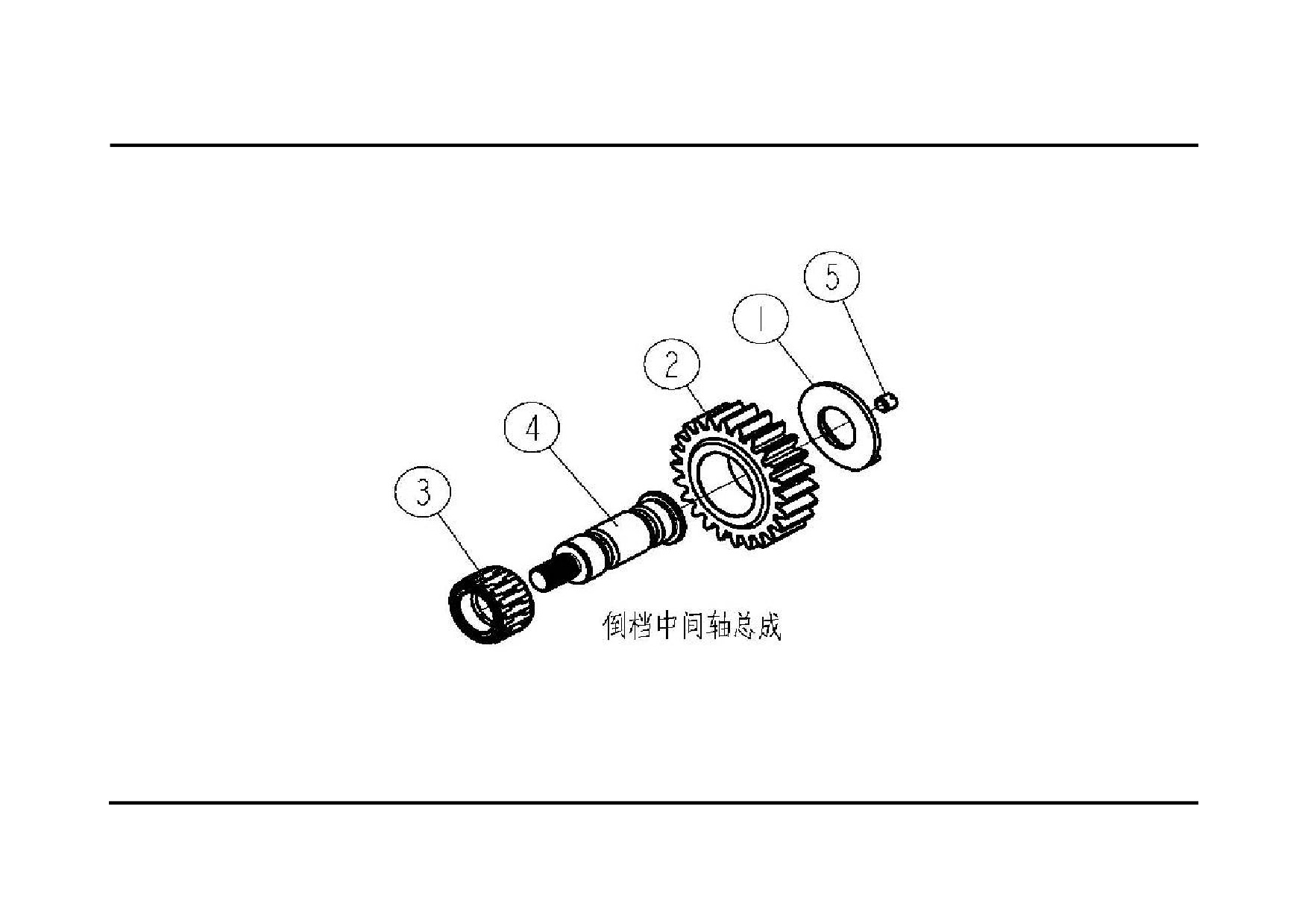

倒档中间轴总成 Вал задней передачи
倒档中间轴总成 Вал задней передачи
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
12JS160T-1701084
杯形倒档垫圈
Шайба
1
2
12JS200T-1701083
倒档中间齿轮
Шестерня
1
3
DS100-1701085
滚针轴承
Игольчатый подшипник
1
4
JS220-1701082
倒档中间轴
Вал задней передачи
1
5
Q2821212
开槽平端紧定螺钉
Винт
1

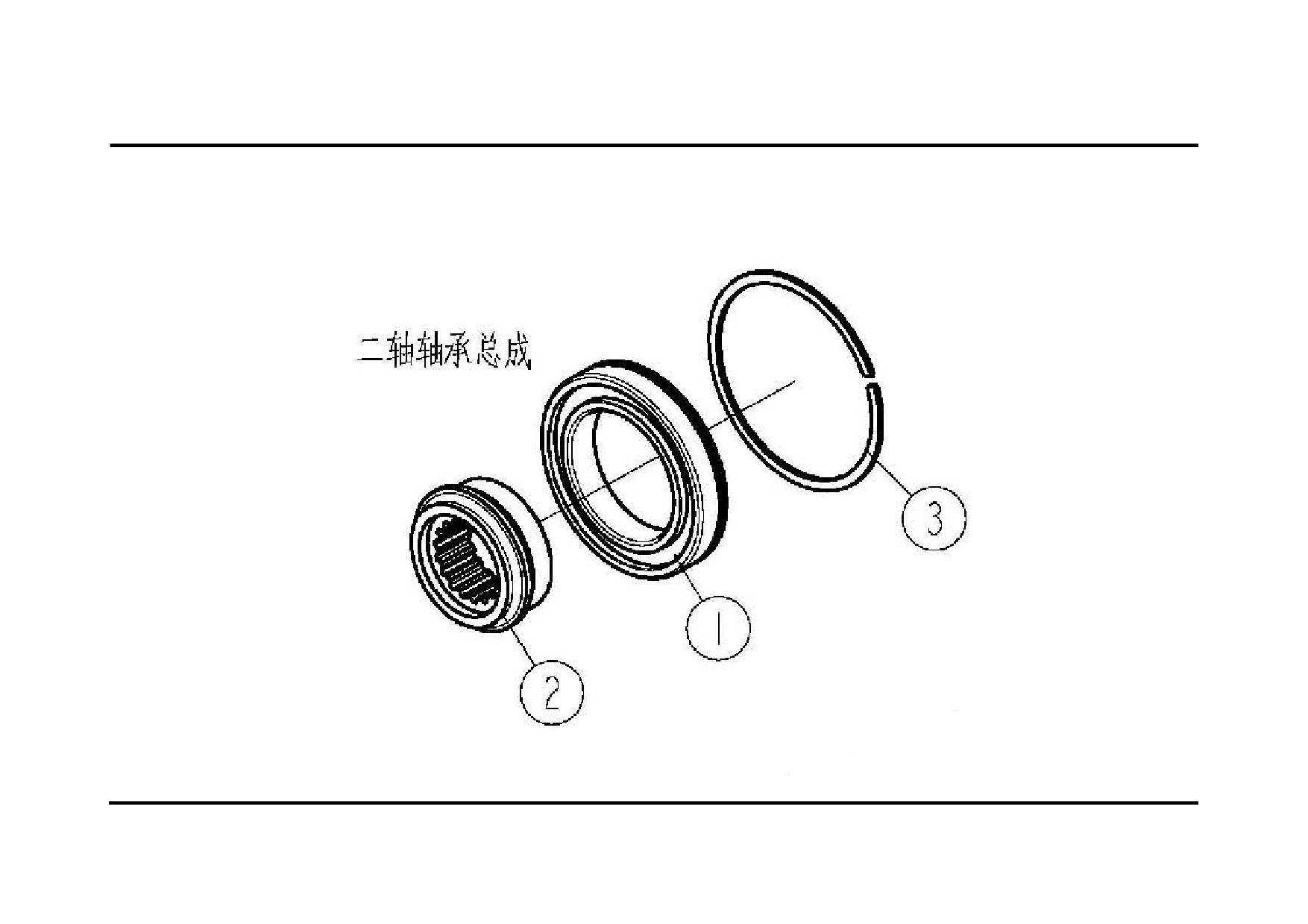

二轴轴承总成 Подшипник вторичного вала в сборе
二轴轴承总成 Подшипник вторичного вала в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
50118
带止动槽的单列向心球轴承
Подшипник
1
2
12JS160T-1701124
轴承支座
Держатель
1
3
C01019
止动环
Кольцо стопорное
1

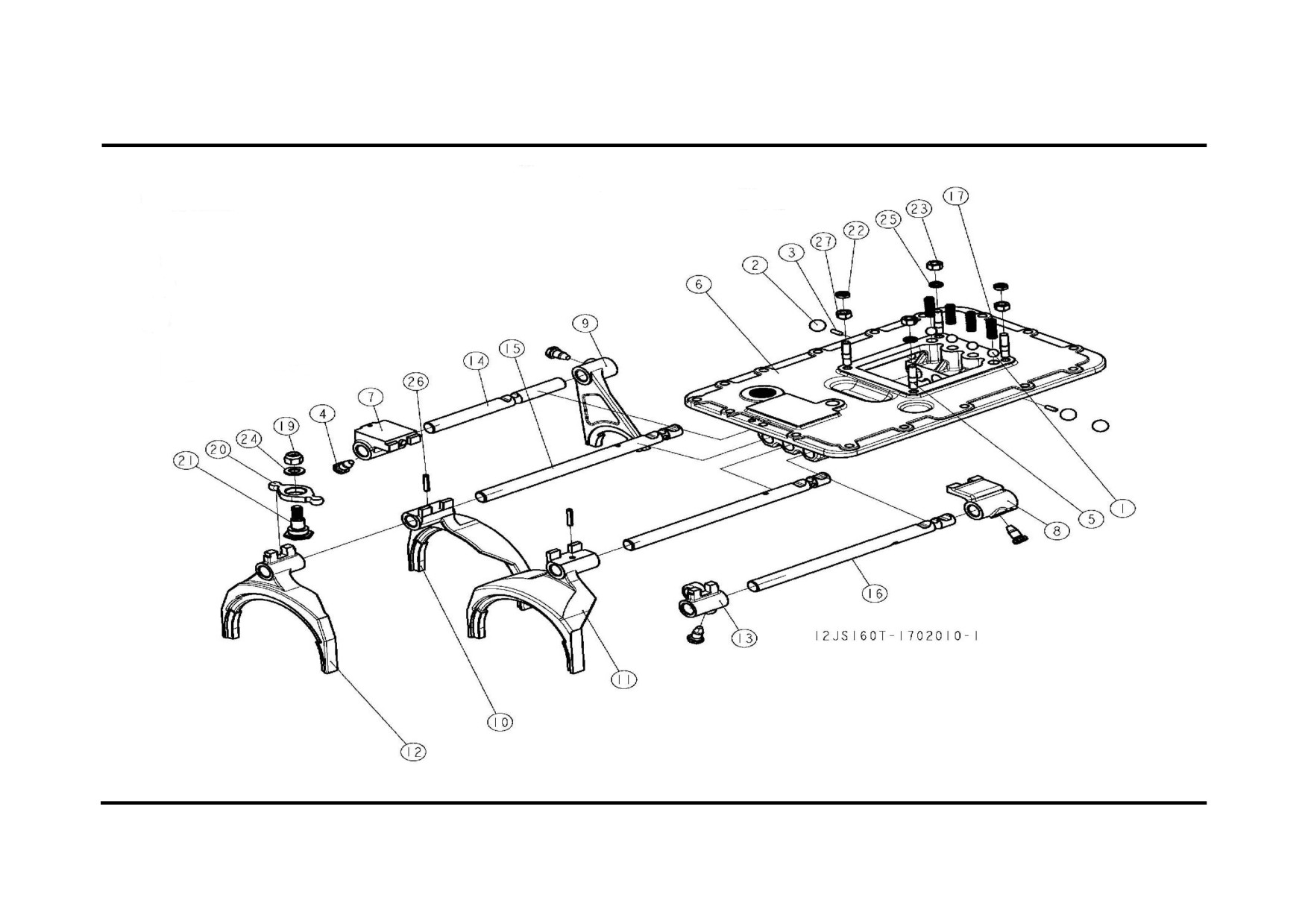

上盖总成Ⅰ Крышка верхняя в сбореⅠ
上盖总成Ⅰ Крышка верхняя в сбореⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
12_7G100BGB-T308
钢球
Стальной шар
4
2
19_05G100BGB-T308
钢球
Стальной шар
3
3
1634
拨叉轴联锁销
Палец
2
4
3220
换档拨叉锁止螺钉
Крепежный винт
3
5
11066
双头螺栓
Шпилька
4
6
12JS160T-1702015
上盖
Верхняя крышка
1
7
12JS160T-1702050
倒档导块总成
Блок зубчатой передачи
1
8
12JS160T-1702054
五六档导块
5/6 блок зубчатой передачи
1
9
12JS160T-1702055
倒档拨叉
Вилка
1
10
12JS160T-1702056
一二档拨叉
Вилка первой и второй передачи
1
11
12JS160T-1702057
三四档拨叉
Вилка третьей и четвертой передачи
1
12
12JS160T-1702058
五六档拨叉
Вилка пятойи шестой передачи
1
13
12JS160T-1702059
五六档换档导块
Направляющая 5/6 передачи
1
14
12JS160T-1702063
倒档拨叉轴
Валик вилки
1
15
12JS160T-1702064
一二三四档拨叉轴
Вилка 1/2 3/4передачи
2
16
12JS160T-1702066
五六档拨叉轴
Вилка 5/6 передачи
1
17
F96084
压缩弹簧
Сжатая пружина
1
18
F96085
压缩弹簧
Сжатая пружина
3
19
GB889-80-M12X125
六角尼龙圈锁紧螺母
Гайка
1
20
JS100A-1702072
摆动拨头
Кулак
1
21
JS100A-1702073
支承轴销
Палец
1
22
Q351B10
六角薄螺母
Гайка
2
23
Q361B10
2 型六角螺母
Гайка
2
24
Q40112
平垫
上盖总成Ⅱ Крышка верхняя в сбореⅡ
上盖总成Ⅱ Крышка верхняя в сбореⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
25
Q40310
弹簧垫圈
Пружинная шайба
2
26
Q5280630
弹性圆柱销
Фиксатор
2
27
X-1-603
六角螺母
Гайка
2

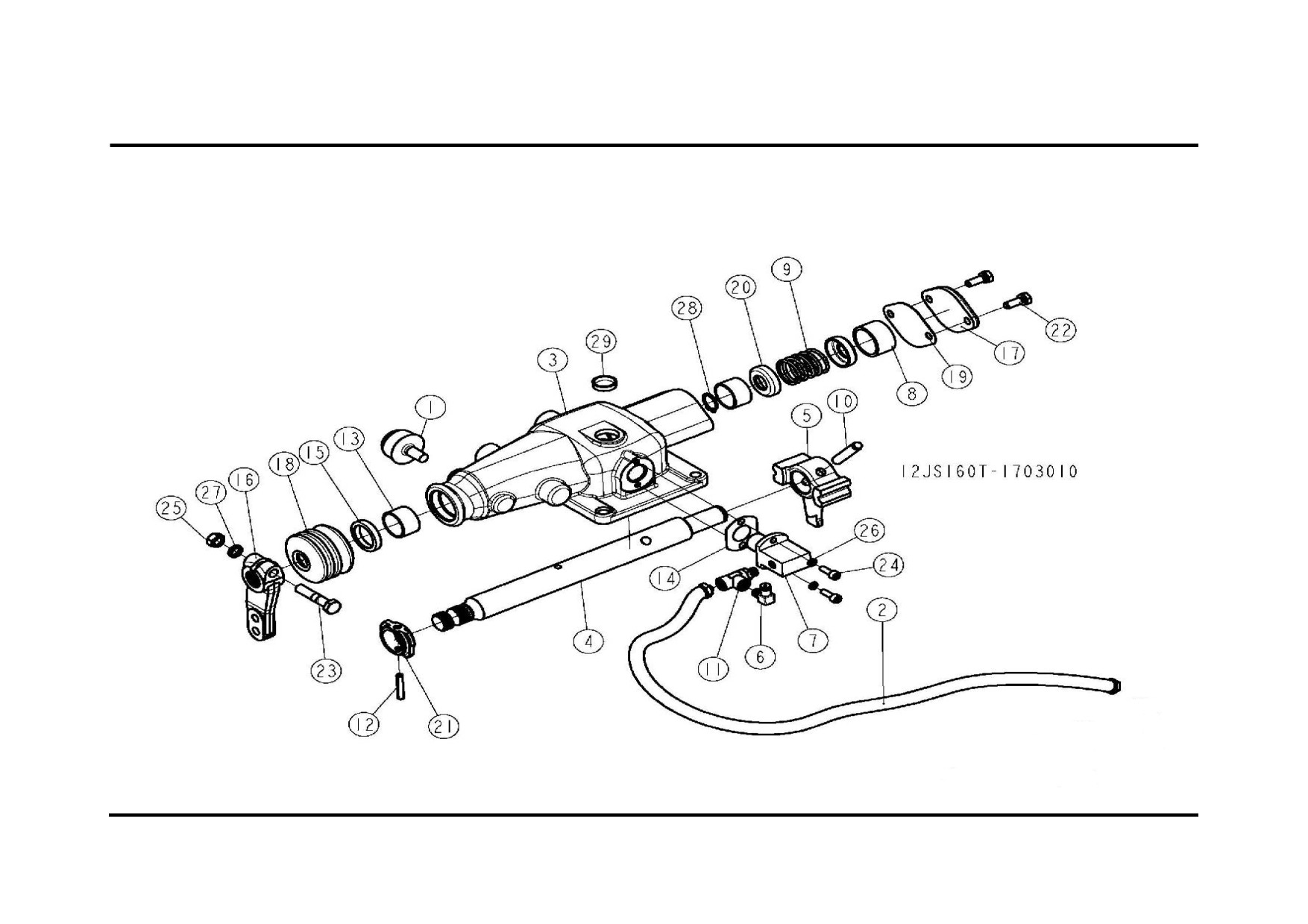

操纵装置总成Ⅰ Механизм переключения передачⅠ
操纵装置总成Ⅰ Механизм переключения передачⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
15276
通气塞
Сапун
4
2
55534
气管总成
Воздухопровод в сборе
3
3
12JS160T-1703015
操纵装置壳体
Корпус
2
4
12JS160T-1703017
横向换档杆
Поперечный переключающий рычаг
3
5
12JS160T-1703018
拨头
Кулак
4
6
12JS160T-1703021
90°快换接头
Штуцер-угольник
1
7
12JS160T-1703022
气路控制阀
Клапан
1
8
12JS160T-1703024
限位套
Втулка
1
9
12JS160T-1703027
压缩弹簧
Сжатая пружина
1
10
C03030
圆柱销
Штифт
1
11
C03052
三通管接头
Тройник
1
12
C09035
弹性圆柱销
Фиксатор
1
13
F91345
垫圈
Шайба
1
14
F91353
双 H 气阀衬垫
Прокладка
1
15
F91444
油封
Сальник
2
16
F96035
LRC 外换档臂
Рычажка переключения передач
1
17
F99666-2
侧板
Боковая крышка
1
18
F99669
套
Втулка
3
19
F99672-2
端垫
Прокладка
1
20
F99673-1
弹簧座
Тарелка пружины
1
21
F99681
低倒挡开关控制块
Узел упарвления
1
22
Q1420822
六角头螺栓和弹簧垫圈组合件
Болт и пружинная шайба
2
23
Q151B1050
六角头螺栓-细牙
Гайка
2
24
Q218B0618
内六角
操纵装置总成Ⅱ Механизм переключения передачⅡ
操纵装置总成Ⅱ Механизм переключения передачⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
25
Q341B10
1 型六角螺母
Гайка
1
26
Q40306
弹簧垫圈
Пружинная шайба
2
27
Q40310
弹簧垫圈
Пружинная шайба
1
28
Q43120
轴用弹性挡圈
Борткольцо
1
29
Q72224
碗形塞片
Заглушка
1

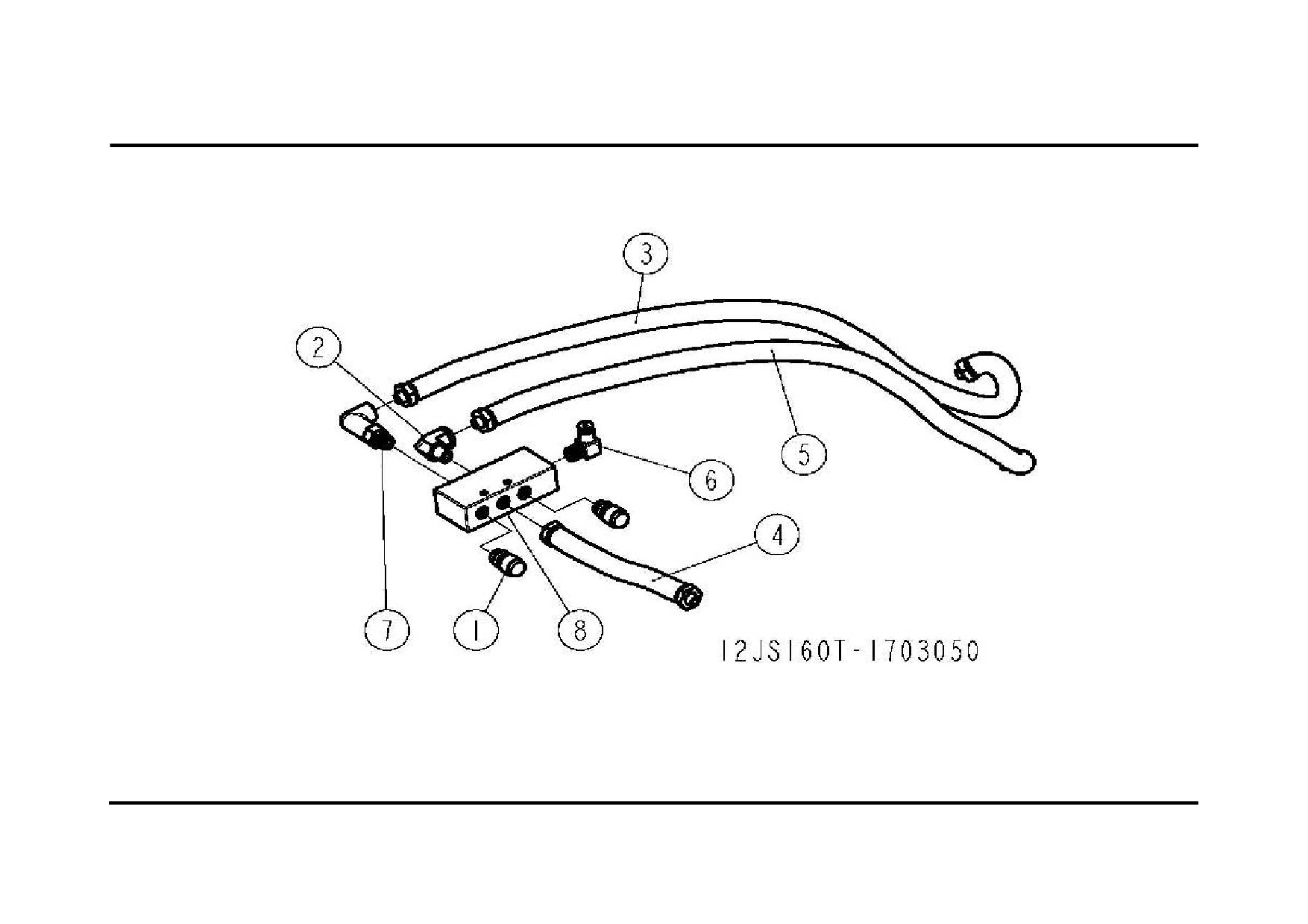

单H阀总成 Клапан воздушный в сборе
单 H 阀总成 Клапан воздушный в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
7935
通气塞
Сапун
2
2
12845
90 度弯管接头
Штуцер-угольник
1
3
55511
气管总成
Воздухопровод в сборе
1
4
55512
气管总成
Воздухопровод в сборе
1
5
55521
气管总成
Воздухопровод в сборе
1
6
12JS160T-1703021
90°快换接头
Штуцер-угольник
1
7
12JS160T-1703051
90°弯管接头
Штуцер-угольник
1
8
12JS160T-1703052
单H阀
Клапан воздушный
1
