АВТОСАМОСВАЛ ЕВРО-3 СЕРИИ SHAANXI D'LONG F3000. Каталог запчастей (parts catalog) - часть 4
传动轴Ⅰ Карданный вал в сбореⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
DZ9114311XXX
传动轴
Промежуточный вал
XXX 表示长度，
1
1491.707-2201062-J
突缘叉
Вилка
1
单位：cm
2
1491.707-2201063
卡环
Запорное кольцо
4
XXX означает
3
1491.707-2201080
十字轴总成
Крестовина в сборе
1
длину, см
4
1491.707-2201015
轴叉总成
Вилка в сборе
1
5
1491.707-2201097
花键套
Втулка шлица
1
6
1491.707-2201099
堵盖
Заглушка
1
7
轴管(规格：Φ92x6.5)
Буж(Ø92x6.5)
1
8
1491.707-2201096
万向节叉
Карданная вилка
1

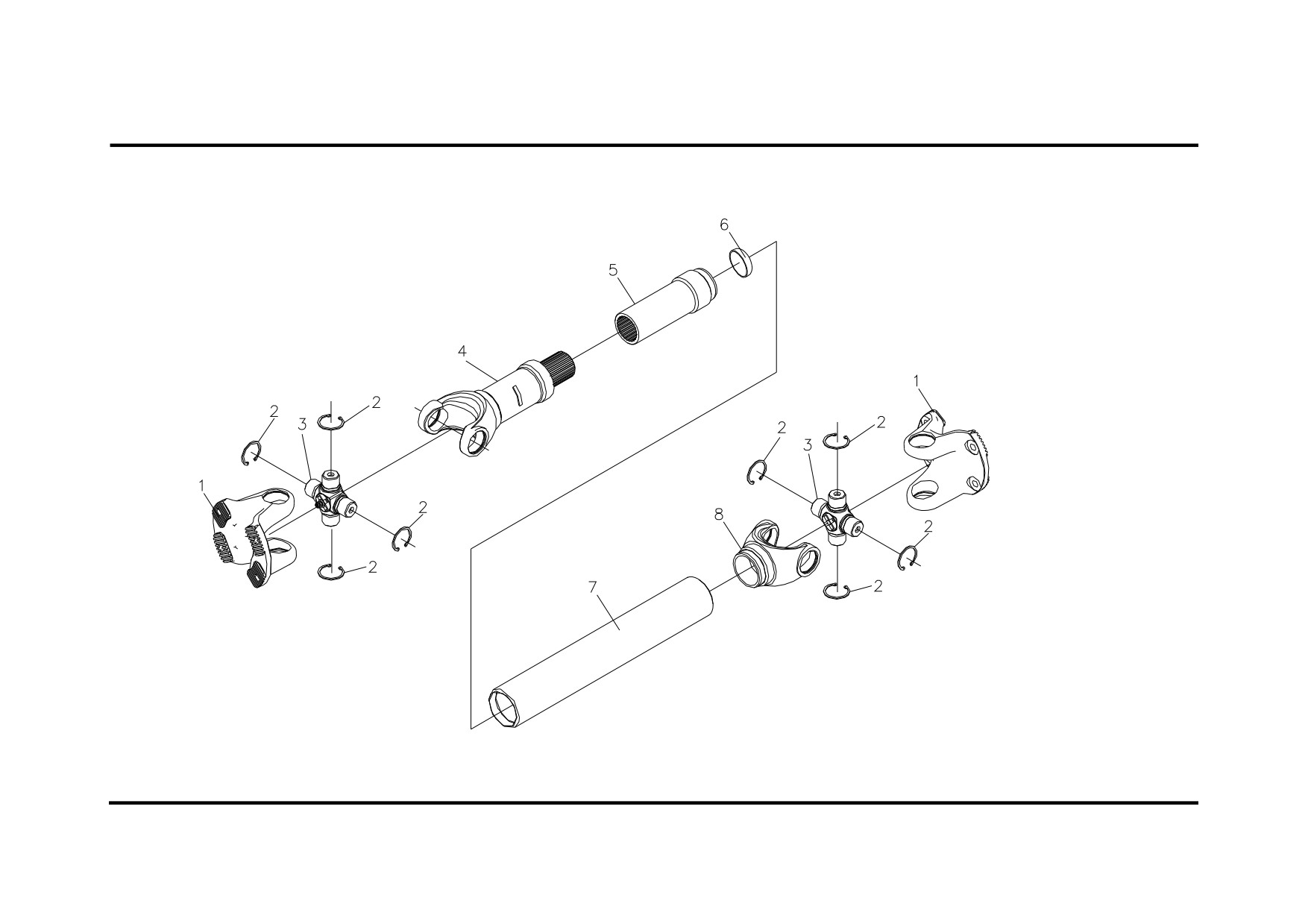

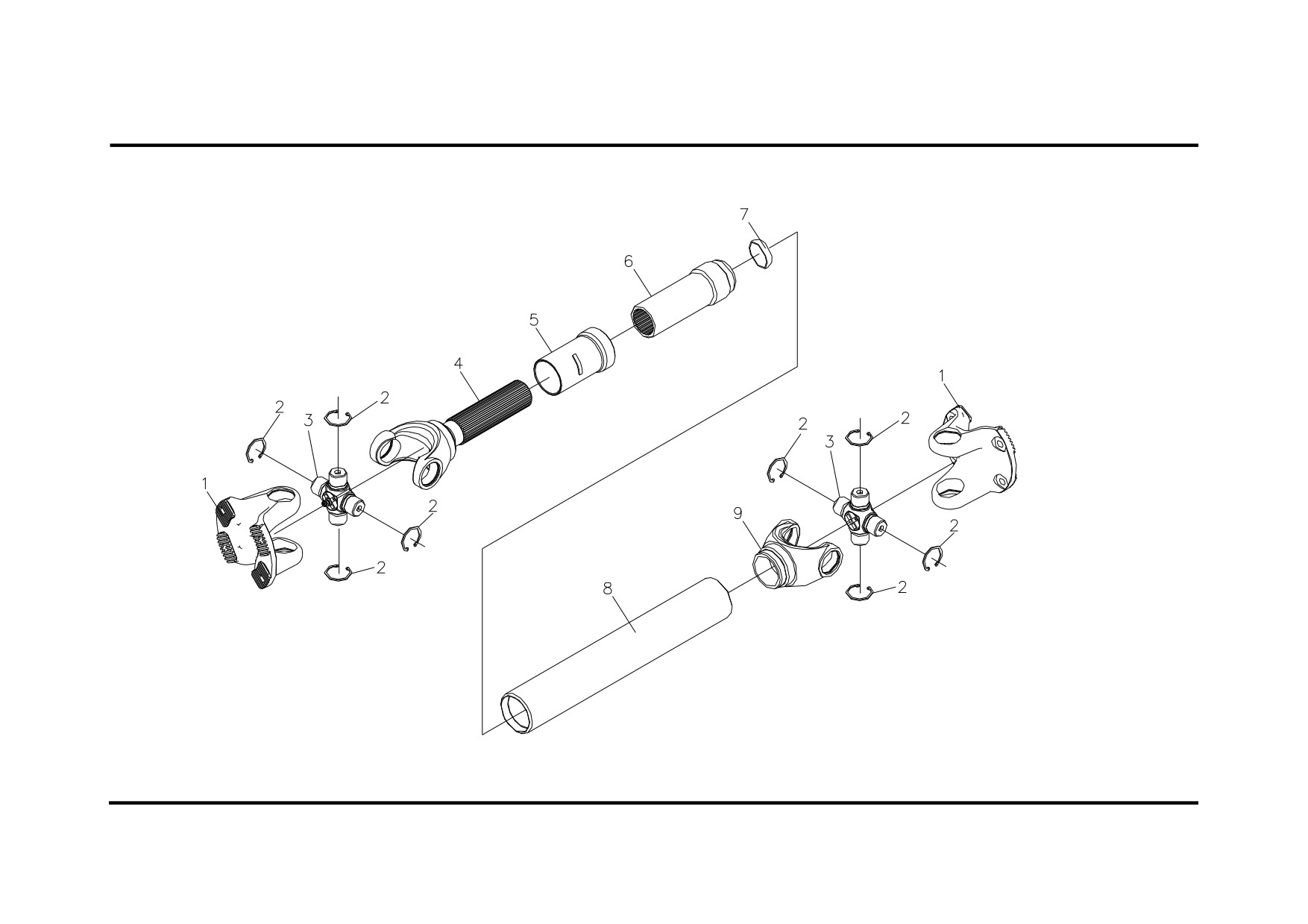

传动轴Ⅰ Карданный валⅠ
传动轴Ⅱ Карданный валⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
DZ9114312XXX
传动轴
Карданный вал
XXX 表示长度，单位：cm
1
1491.707-2205062-B
突缘叉
Вилка
1
XXX означает длину, см
2
1491.707-2205063
卡环
Запорное кольцо
4
3
1491.707-2205080
十字轴总成
Крестовина в сборе
1
4
1491.707-2205015
轴叉总成
Вилка в сборе
1
5
1491.707-2201097-A
花键套
Втулка шлица
1
6
1491.707-2205099
堵盖
Заглушка
1
7
轴管(规格：Φ104x8)
Буж(Ø104x8)
1
8
1491.707-2201096-A
万向节叉
Карданная вилка
1
传动轴Ⅱ Карданный вал Ⅰ
传动轴Ⅲ Карданный вал Ⅲ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
DZ9114313XXX
传动轴
Карданный вал
1
XXX 表示长度，单位：cm
1
395.411.08.11-B
突缘叉
Вилка
1
XXX означает длину, см
2
006.994.29.41
卡环
Запорное кольцо
4
3
HWJ-3276-00
十字轴总成
Крестовина в сборе
1
4
395.411.02.05
轴叉总成
Вилка в сборе
1
5
395.411.04.83
护套管总成
Броня в сборе
1
6
395.411.01.08-A
花键套
Втулка шлица
1
7
395.411.00.33
堵盖
Заглушка
1
8
轴管(规格：Φ110x6)
Буж(Ø110x6)
1
9
395.411.09.05
万向节叉
Карданная вилка
1
传动轴总成 Карданный вал в сборе
3
4
5
2
6
9
1
10
7
6
7
8

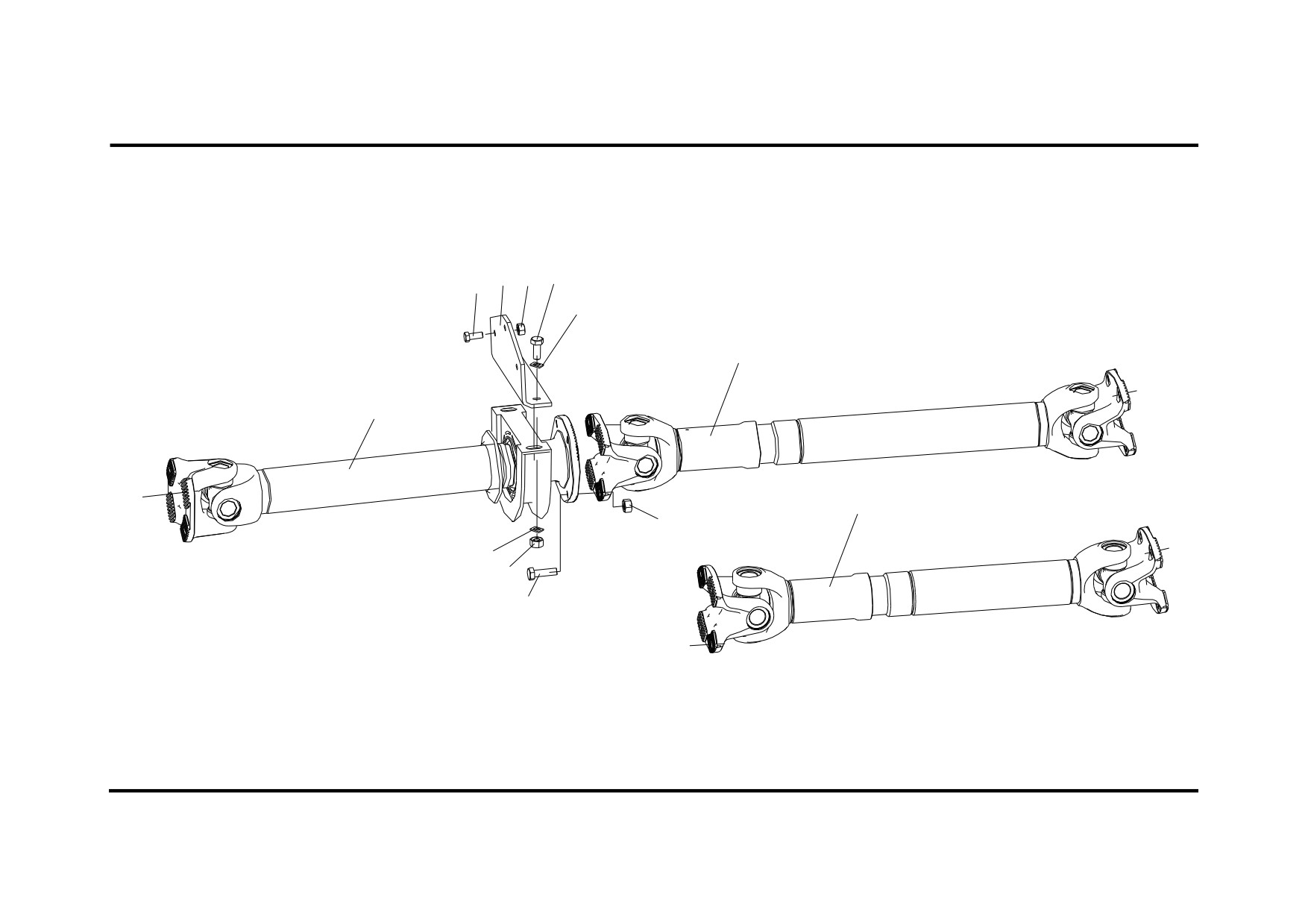

传动轴总成 Карданный вал в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9112313118
中间传动轴
Промежуточный вал
1
SX3315DT326
2
Q151C1230
六角头螺栓
Болт
3
3
DZ9100318019
支撑角板
Косынка
1
4
190003888457
自锁螺母
Гайка самоблокировочная
3
5
Q151B1435
六角头螺栓
Болт
2
6
Q40114
平垫圈
Плоская шайба
4
7
190003888458
自锁螺母
Гайка самоблокировочная
22
8
Q151B1450
六角头螺栓
Болт
20
9
DZ9114313184
传动轴
Карданный вал
1
10
DZ9114311067
传动轴
Карданный вал
1
中间传动轴Ⅱ Промежуточный валⅠ
12
10
11
8
9
8
7
6
5
4
2
2
3
1
2
2

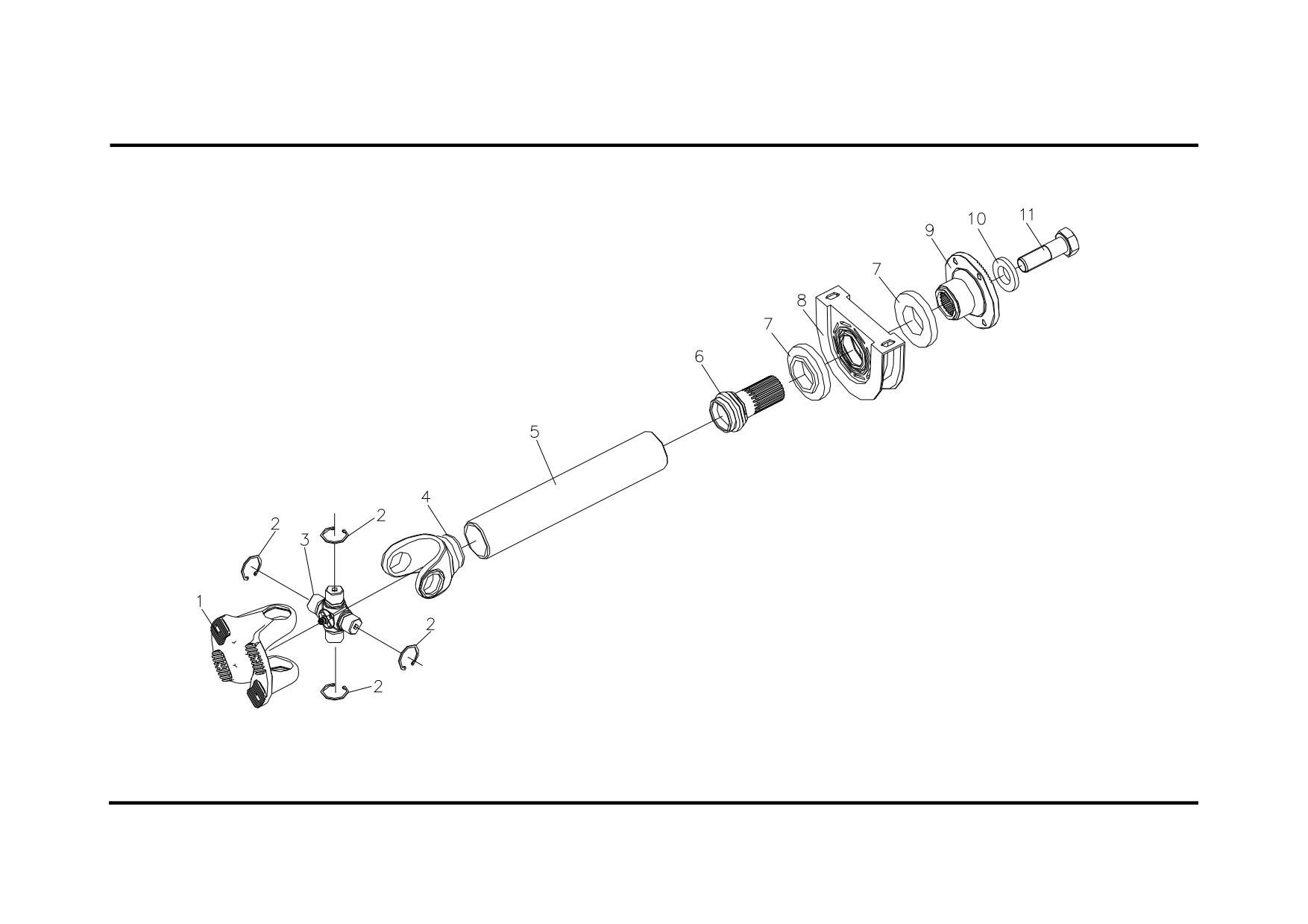

中间传动轴Ⅰ Промежуточный валⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
DZ9112312XXX
中间传动轴
Промежуточный вал
XXX 表示长度，单位：cm
1
1491.707-2205062-B
突缘叉
Вилка
1
XXX означает длину, см
2
1491.707-2205063
卡环
Запорное кольцо
4
3
1491.707-2205080
十字轴总成
Крестовина в сборе
1
4
1491.707-2205096
万向节叉
Кварданная вилка
1
5
轴管(规格：Φ104x8)
Буж(Ø104x8)
1
6
99114310100-2204055
橡胶圈
Резиновое кольцо
1
7
99114310100-2204016-A
中间轴头
Головка вала
1
8
99114310100-2204054
挡尘圈
Пылезащитное кольцо
2
9
99114310100-2204030-A
中间支撑总成
Средняя опора в сборе
1
10
99114310100-2204051-B
中间凸缘
Средний фланец
1
11
99114310100-2204052
锁紧螺母
Стопорная гайка
1
12
销 6×70 GB91-76
销
Палец
1

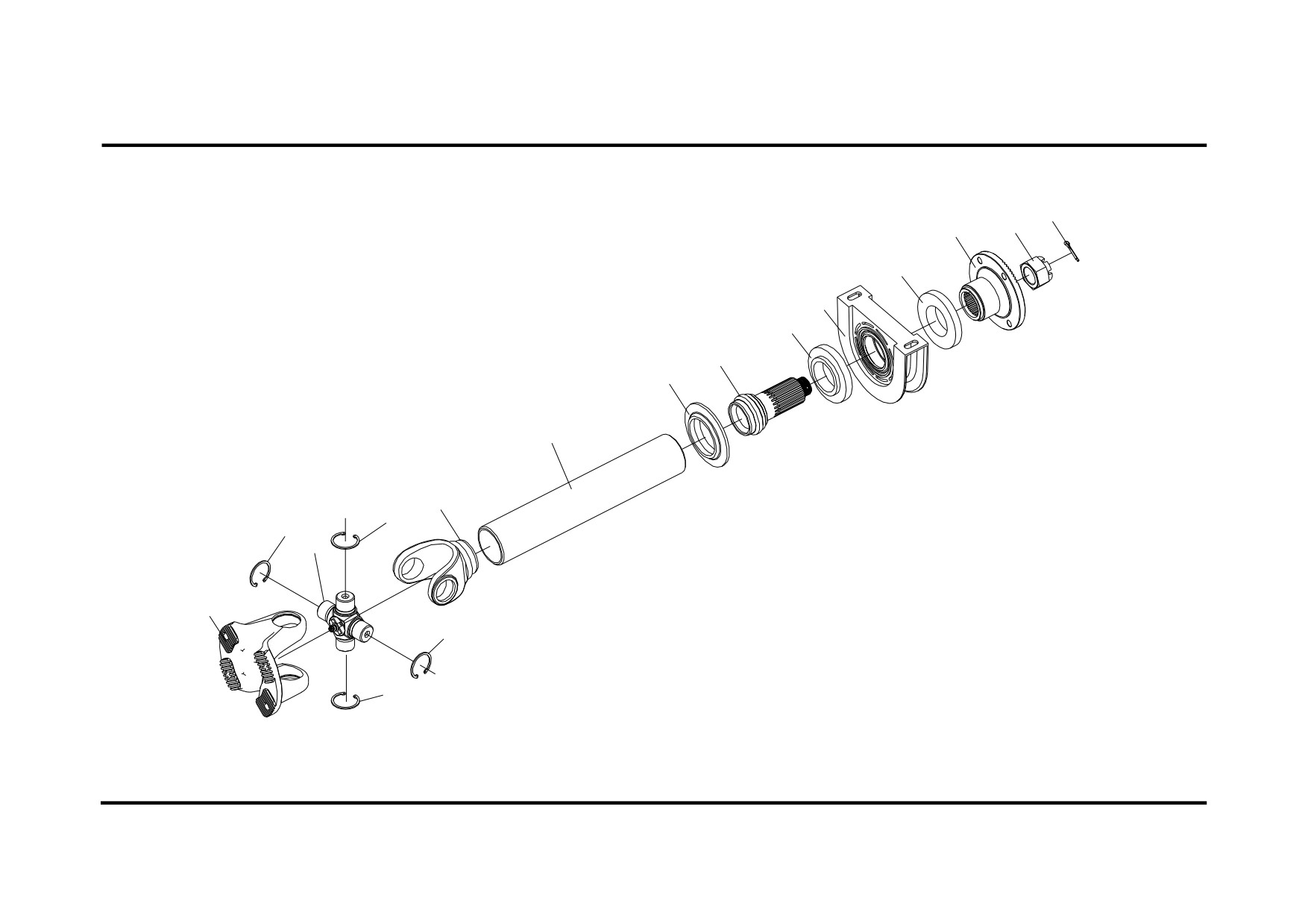

中间传动轴Ⅱ Промежуточный валⅡ
中间传动轴Ⅱ Промежуточный валⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
DZ9112313XXX
中间传动轴
Промежуточный вал
XXX 表示长度，单位：cm
1
395.411.08.11-B
突缘叉
Вилка
1
XXX означает длину, см
2
006.994.29.41
卡环
Запорное кольцо
4
3
HWJ-3276-00
十字轴总成
Крестовина в сборе
1
4
395.411.09.05-A
万向节叉
Карданная вилка
1
5
轴管(规格：Φ110x6)
Буж(Ø110x6)
1
6
P2214M-01
中间轴头
Головка вала
1
7
2232Aa000-04
挡尘圈
Пылезащитное кольцо
2
8
99114310100-2204030-B
中间支撑总成
Средняя опора
1
9
DZ9112314100-01
中间凸缘
Средний фланец
1
10
389.411.00.62
垫圈
Шайба
1
11
389.990.00.19
螺栓
Болт
1
传动轴Ⅰ Карданный валⅠ
传动轴Ⅰ Карданный валⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
DZ9114311XXX
传动轴
Карданный вал
XXX 表示长度，单位：cm
1
1491.707-2201062-J
突缘叉
Вилка
1
XXX означает длину, см
2
1491.707-2201063
卡环
Запорное кольцо
4
3
1491.707-2201080
十字轴总成
Крестовина в сборе
1
4
1491.707-2201015
轴叉总成
Вилка в сборе
1
5
1491.707-2201097
花键套
Втулка шлица
1
6
1491.707-2201099
堵盖
Заглушка
1
7
轴管(规格：Φ92x6.5)
Буж(Ø92x6.5)
1
8
1491.707-2201096
万向节叉
Карданная вилка
1
传动轴Ⅱ Карданный валⅠ
传动轴Ⅱ Карданный валⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
DZ9114312XXX
传动轴
Карданный вал
XXX 表示长度，单位：cm
1
1491.707-2205062-B
突缘叉
Вилка
1
XXX означает длину, см
2
1491.707-2205063
卡环
Запорное кольцо
4
3
1491.707-2205080
十字轴总成
Крестовина в сборе
1
4
1491.707-2205015
轴叉总成
Вилка в сборе
1
5
1491.707-2201097-A
花键套
Втулка шлица
1
6
1491.707-2205099
堵盖
Заглушка
1
7
轴管(规格：Φ104x8)
Буж(Ø104x8)
1
8
1491.707-2201096-A
万向节叉
Карданная вилка
1
传动轴Ⅱ Карданный вал Ⅰ
传动轴Ⅲ Карданный вал Ⅲ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
DZ9114313XXX
传动轴
Карданный вал
XXX 表示长度，单位：cm
1
395.411.08.11-B
突缘叉
Вилка
1
XXX означает длину, см
2
006.994.29.41
卡环
Запорное кольцо
4
3
HWJ-3276-00
十字轴总成
Крестовина в сборе
1
4
395.411.02.05
轴叉总成
Вилка в сборе
1
5
395.411.04.83
护套管总成
Броня в сборе
1
6
395.411.01.08-A
花键套
Втулка шлица
1
7
395.411.00.33
堵盖
Заглушка
1
8
轴管(规格：Φ110x6)
Буж(Ø110x6)
1
9
395.411.09.05
万向节叉
Карданная вилка
1
5. 变速器 КОРОБКА ПЕРЕДАЧ

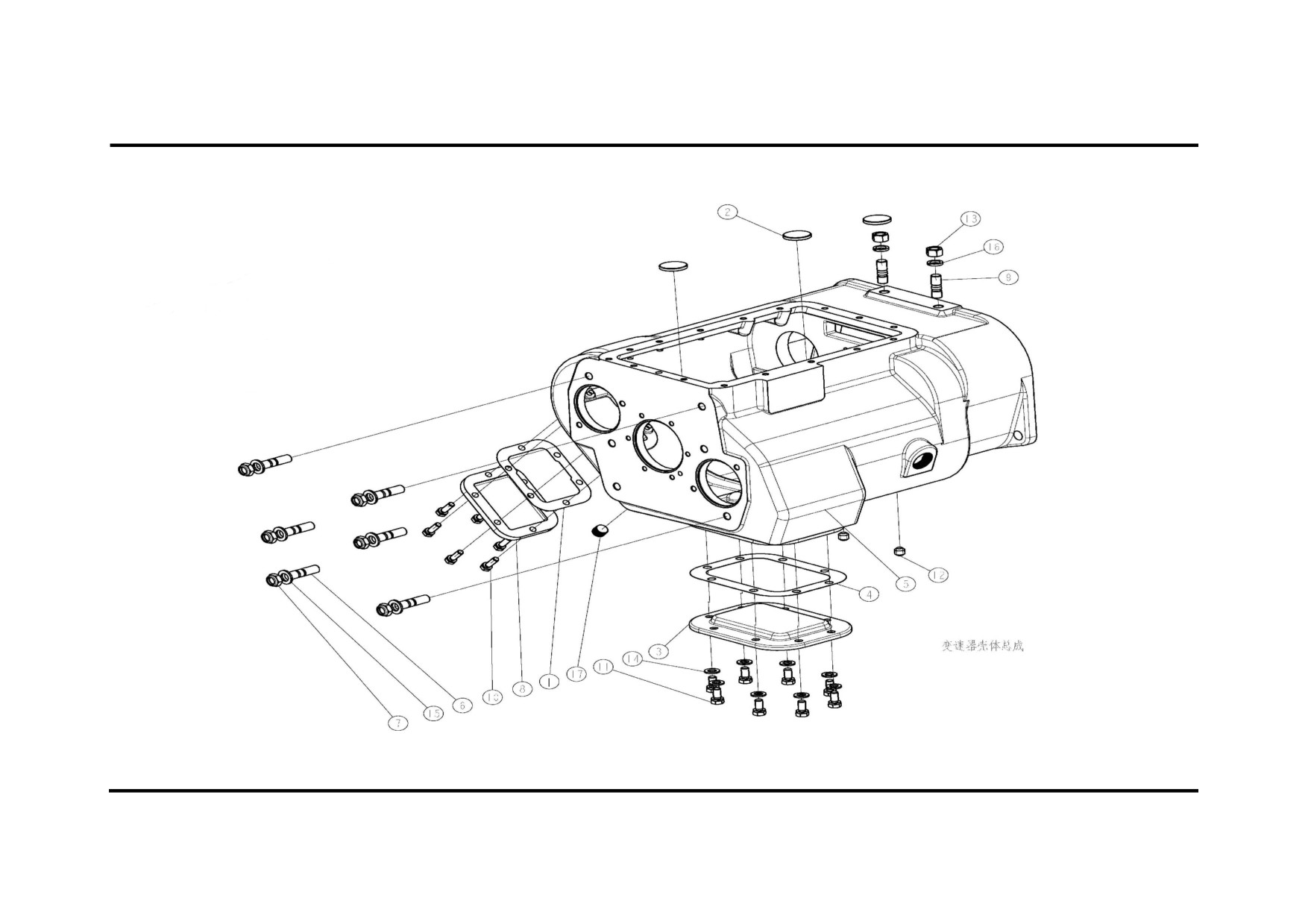

变速器壳体总成Ⅰ Корпус КПП в сбореⅠ
离合器和变速器壳体总成Ⅰ Корпус КПП со сцеплением в сбореⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
1684
侧取力窗口衬垫
Прокладка
1
2
14373
圆磁铁
Магнитная пробка
3
3
16596
底取力窗口盖
Выход отбора мощности
1
4
6929
底取力窗口衬垫
Прокладка
1
5
12JS160T-1701015
变速器壳体
Корпус сцепления
1
6
C01056
双头螺栓
Шпилька
6
7
GB890-80-M16X15
六角尼龙圈锁紧薄螺母
Стопорная гайка
6
8
JS130T-1701020
取力器窗口盖
Выход отбора мощности
1
9
Q1231630
双头螺柱
Шпилька
2
10
Q1421032
六角头螺栓和弹簧垫圈组合件
Болт и пружинная шайба
6
11
Q1421225M
预涂胶六角头螺栓和弹簧垫圈
Болт и пружинная шайба
8
组合件
12
Q2821616
开槽平端紧定螺钉
Винт
2
13
Q341B16
1 型六角螺母
Гайка
2
14
Q40112
平垫圈
Плоская шайба
8
15
Q40116
平垫圈
Плоская шайба
6
16
Q40316
弹簧垫圈
Пружинная шайба
2
17
Q61304
开槽锥形螺塞
Гайка
1

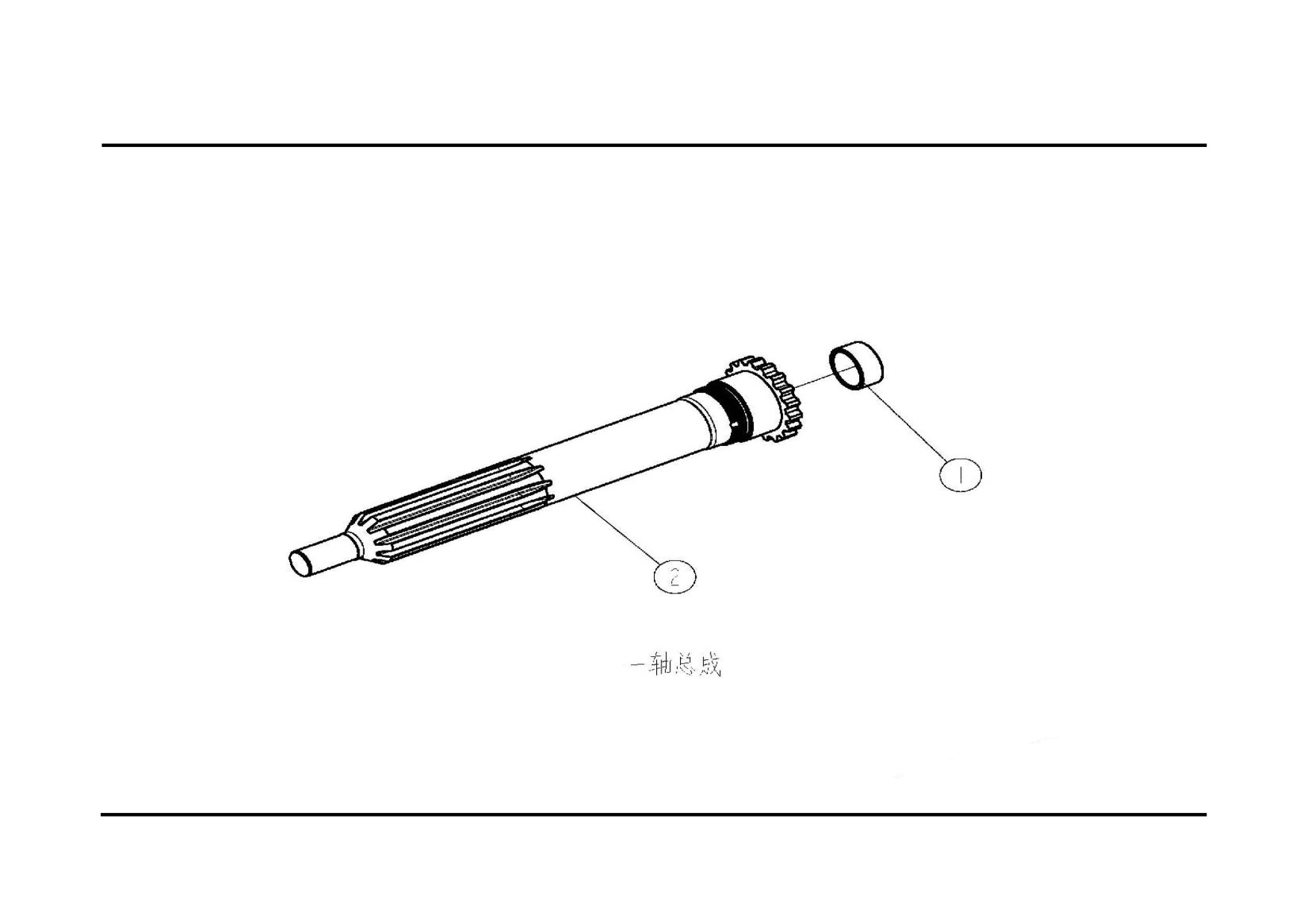

一轴总成Ⅰ Первичный вал в сбореⅠ
一轴总成Ⅰ Первичный вал в сбореⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
16566
二轴导套
Направляющая втулка
1
2
JS180A-1701030
一轴
Первичный вал
1

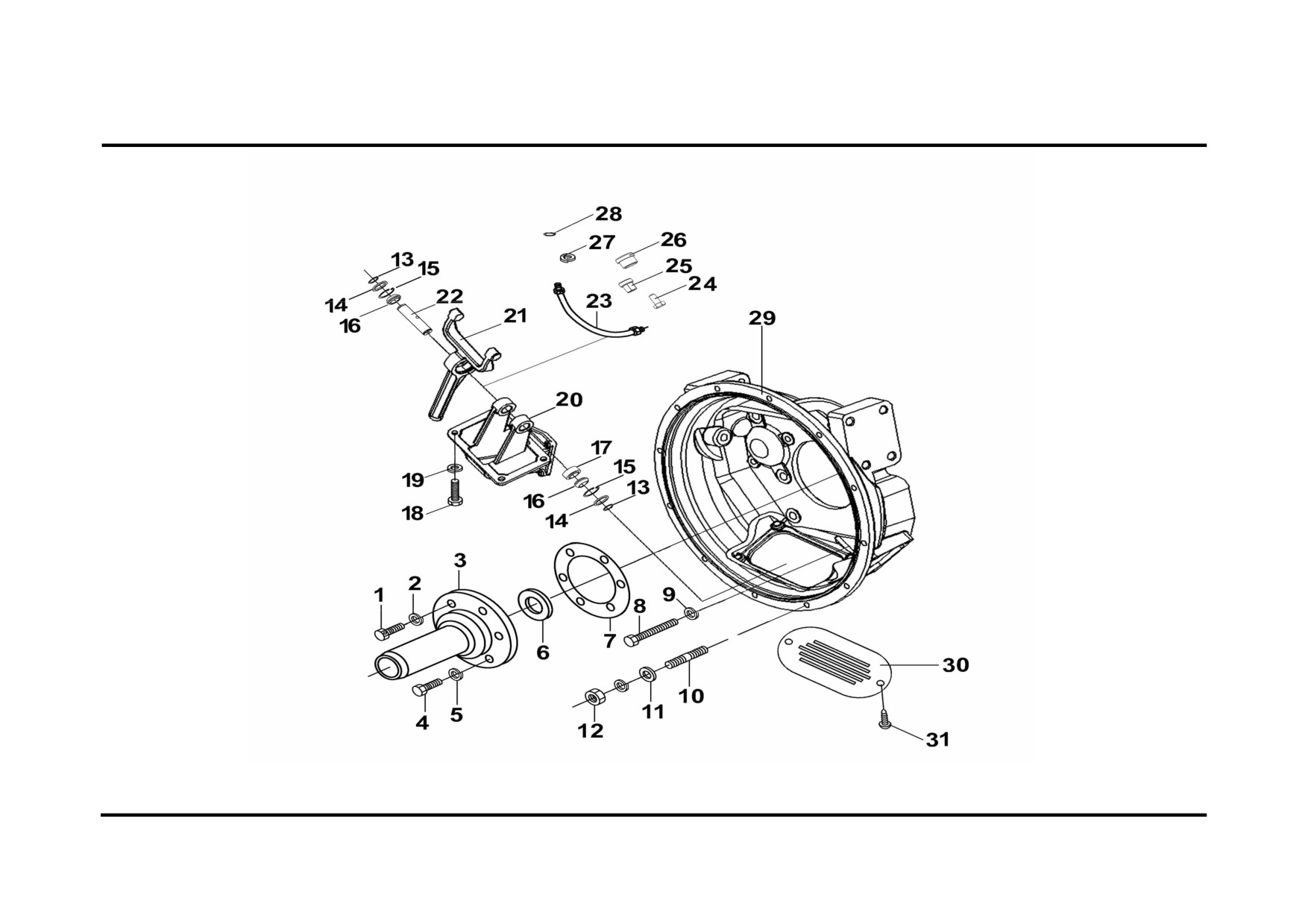

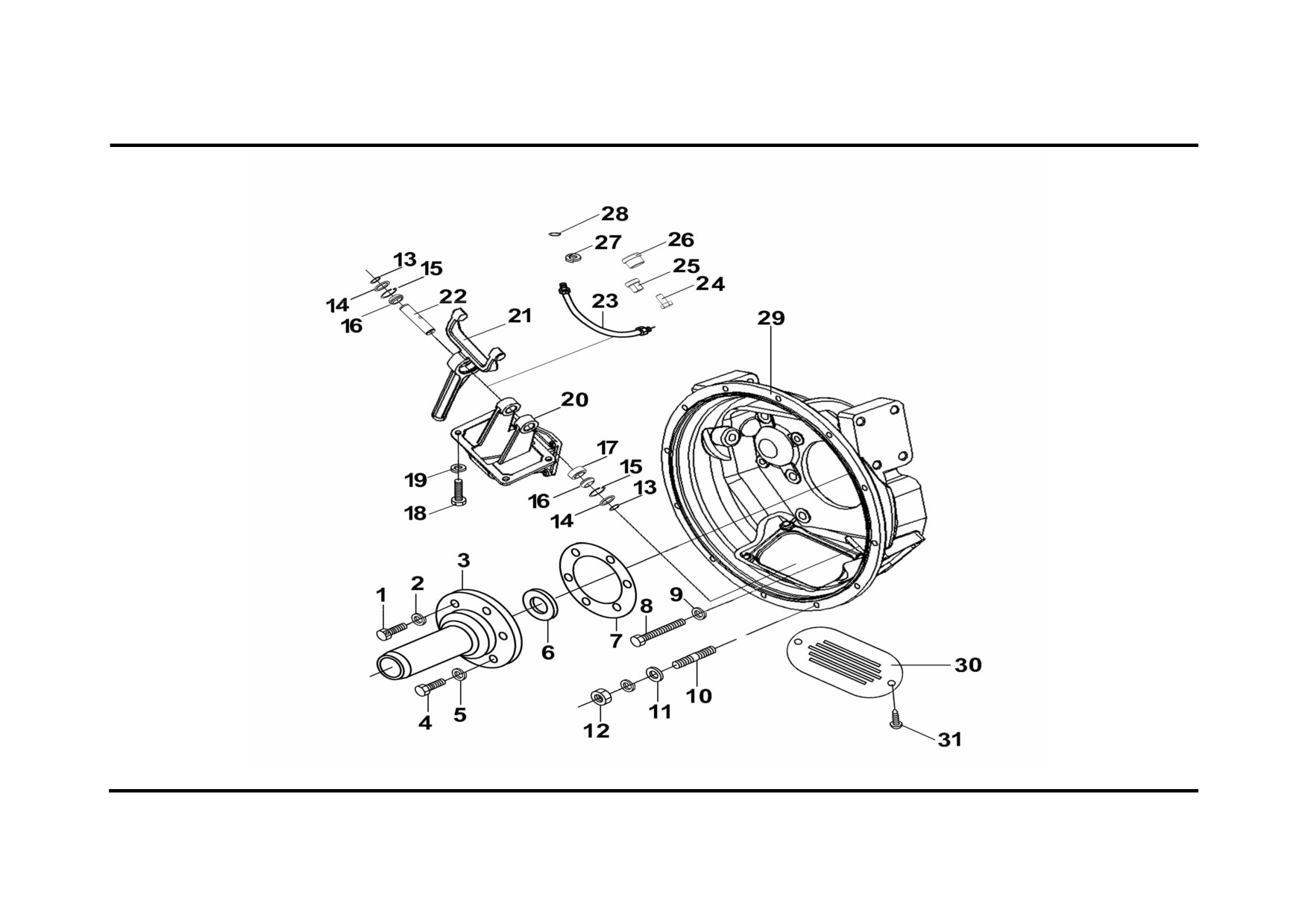

离合器壳体Ⅰ Корпус сцепленияⅠ
离合器壳体Ⅰ Корпус сцепленияⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
Q1701032
六角头头部带孔螺栓 M10×32
Болт M10×32
2
2
GB93-76
弹簧垫圈 10
Пружинная шайба 10
2
3
JS180-1701040-4
一轴轴承盖
Крышка подшипника первичного вала
1
4
GB21-76
六角头螺栓 M10×32
Болт M10×32
4
5
GB93-76
弹簧垫圈 10
Пружинная шайба 10
4
6
F500A-1802191
骨架油封总成
Сальник
1
7
14311
一轴轴承盖衬垫
Прокладка первичного вала
1
8
GB21-76
小六角头螺栓 M12×90
Болт M12×90
2
9
GB93-76
弹簧垫圈 12
Пружинная шайба 12
2
10
C01056
双头螺栓
Шпилька
6
11
GB95-76
垫圈 16
Шайба 16
6
12
GB889-80
六角尼龙圈锁紧螺母 M16×1.5
Стопорная гайка M16×1.5
6
13
Q43125
轴用弹性挡圈
Борткольцо
2
14
JS180-1601029-1
防尘罩
Пыльник
2
15
Q43042
孔用弹性挡圈
Стопорное кольцо
2
16
JS180-1601030-2
拨叉轴套
Втулка вилки
2
17
GB304-64 UC25
关节轴承
Подшипник
1
18
Q150B1235
六角头螺栓
Болт
4
19
Q43012
弹簧垫圈
Пружинная шайба
4
20
JS180-1601024-7
分离拨叉支架
Кронштейн вилки разделителя
1
21
JS180-1601021-6
离合器分离拨叉
Вилка разделителя
1
22
JS180-1601023-3
拨叉轴
Вилка разделителя
1
23
J75-1601033
分离轴承润滑管总成
Топливопровод
1
24
J75-1601031
管接头
离合器壳体Ⅱ Корпус сцепленияⅡ
离合器壳体Ⅱ Корпус сцепленияⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
25
J75-1601035
滑脂杯座
Стакан
1
26
J75-1601034
滑脂杯盖
Крышка стакана
1
27
Q40310
弹簧垫圈
Пружинная шайба
1
28
Q72310T3
密封圈
Уплотнительное кольцо
2
29
15410-17
离合器壳体
Корпус сцепления
1
30
C04004-6
离合器手孔盖
Крышка
1
31
Q150B0812
六角头螺栓
Болт
2

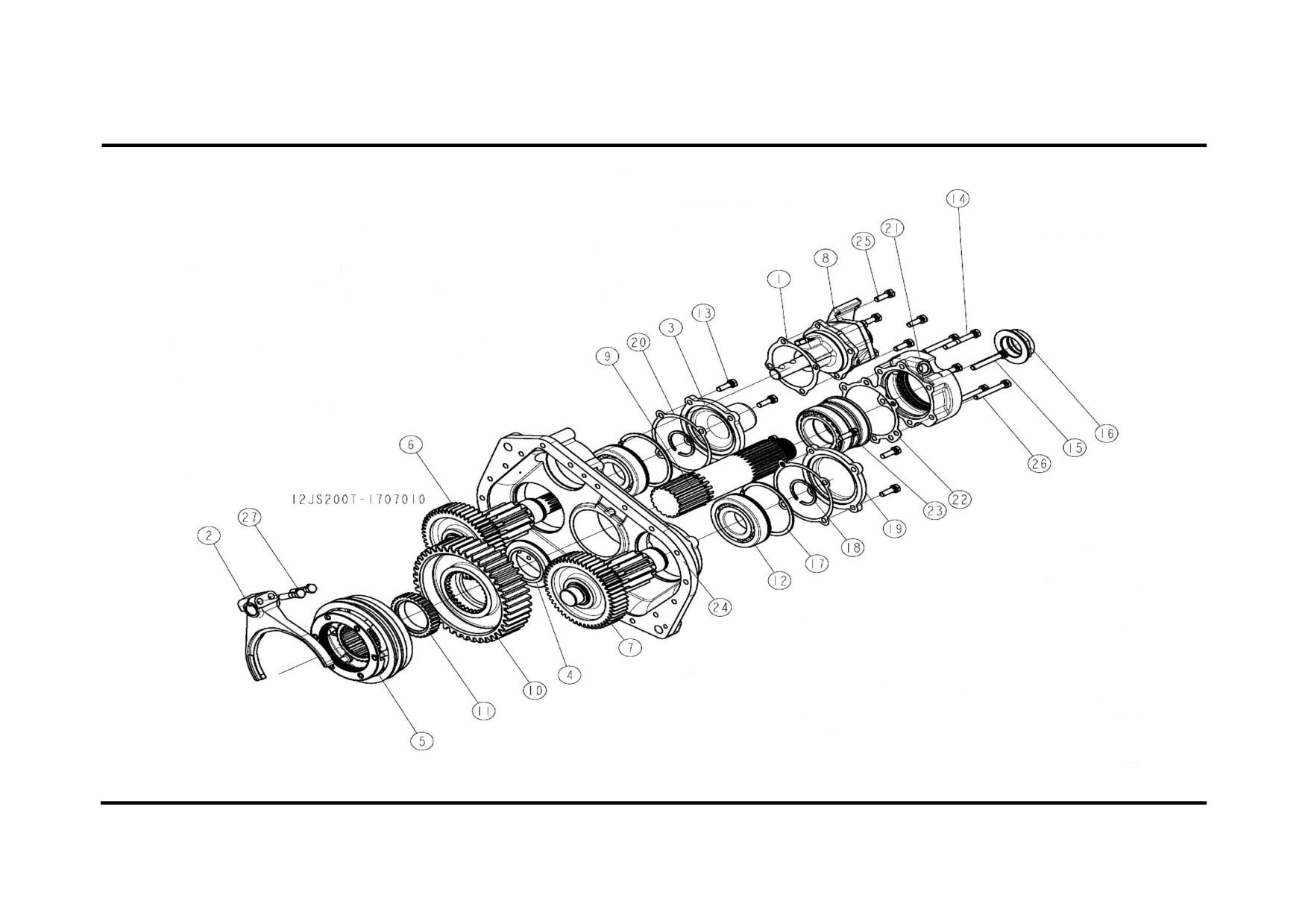

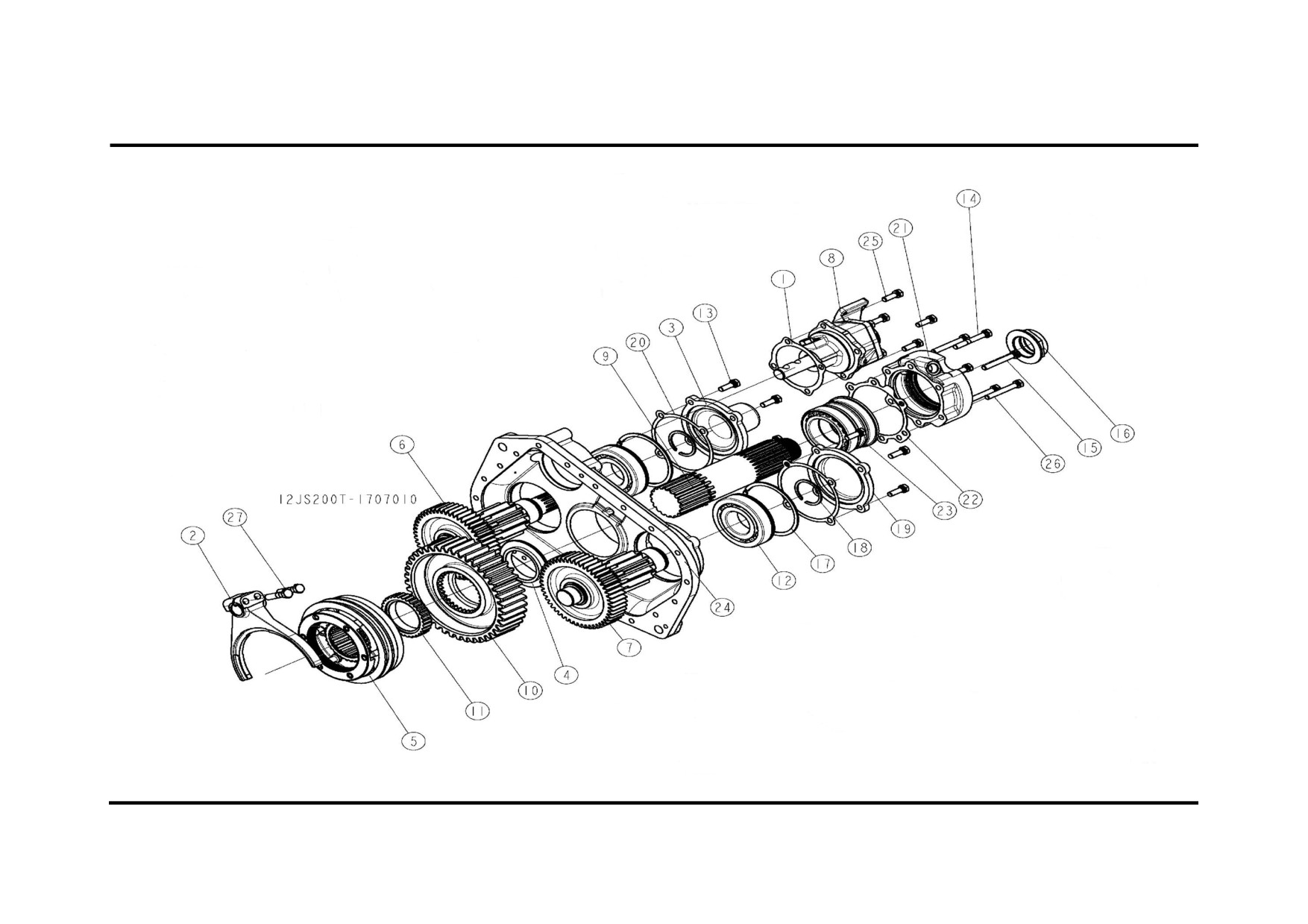

后盖总成Ⅰ Задняя крышка в сбореⅠ
后盖总成Ⅰ Задняя крышка в сбореⅠ
序
件 号
名 称
数 量
适用车型
备 注
号
Обозначение
Наименование
Количество
Применяемость
Примечание
П/п
1
14347
密封垫
Уплотнительное кольцо
1
2
16775
副箱拨叉
Вилка
1
3
10JS160-1707052
加长中间轴盖
Колпачок
1
4
12JS160T-1707108
副箱主轴齿轮压板
Прокладка
1
5
12JS160T-1707140
同步器总成
Синхронизатор в сборе
1
6
12JS200T-1707047
副箱加长中间轴焊接总成
Удлиненный вал сваренный в
1
7
12JS200T-1707050
副箱中间轴焊接总成
сборе
1
8
12JS200T-1707060
副箱气缸总成
Сваренный вал в сборе
1
9
12JS200T-1707105
副箱主轴
Сервоусилитель в сборе
1
10
12JS200T-1707106
副箱主轴减速齿轮
Вал делителя коробки передач
1
11
12JS200T-1707107
副箱主轴垫圈
Шестерня редукционная
1
12
192311E
短圆柱滚子轴承
Шайба
2
13
A-C09008
螺栓总成
Подшипник роликовый
8
14
A-C09009
螺栓总成
Болт в сборе
1
15
C09033
六角头头部带孔螺栓和弹簧垫圈组
Болт в сборе
1
合件
Болт и пружинная шайба
16
F96006
凸缘螺母
1
17
GB305-82-120-1297
止动环
Гайка с фланцем
2
18
JS180-1707051
止动环
Кольцо стопорное
2
19
JS180-1707052
副箱中间轴盖
Кольцо стопорное
1
20
JS180-1707053
副箱中间轴盖衬垫
Крышка
2
21
JS180-1707154
主轴后轴承盖总成
Прокладка
1
22
JS180-1707156
主轴后轴承盖衬垫
Крышка в сборе
1
23
JS200-1707109
圆锥滚
Роликовый подшипник
后盖总成Ⅱ Задняя крышка в сбореⅡ
后盖总成Ⅱ Задняя крышка в сбореⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
24
JS220-1707015
后盖壳体
Корпуск задней крышки
1
25
Q1421032M
预涂胶六角头螺栓和弹簧垫圈组合件
Болт и пружинная шайба
4
26
Q1421075
六角头螺栓和弹簧垫圈组合件
Болт и пружинная шайба
4
27
Q171B1250
六角头头部带孔螺栓
Болт
2
содержание .. 2 3 4 5 ..
