АВТОСАМОСВАЛ ЕВРО-3 СЕРИИ SHAANXI D'LONG F3000. Каталог запчастей (parts catalog) - часть 3
空气滤清装置Ⅲ Воздушный фильтр(F2000/WP12) Ⅲ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
37
DZ93259190047
波纹管
Патрубок
1
38
DZ93259190016
卡箍
Хомут
1
39
Q33214
2 型全金属六角锁紧螺母
Стопорная гайка
2
40
DZ9114190055
支架
Кронштейн
1
6×4/тягач
DZ93259190080
支架
Кронштейн
1
6×4/8×4/самосвал
41
Q150B1430
六角头螺栓
Болт
2
42
DZ9114190362
进气管支架
Кронштейн
1
43
DZ93259190024
卡箍
Хомут
1
6×4/тягач
DZ93259190018
卡箍
Хомут
1
6×4/8×4/самосвал
44
DZ93259190021
支架总成
Кронштейн в сборе
1
6×4/тягач
DZ93259190020
支架总成
Кронштейн в сборе
1
6×4/8×4/самосвал

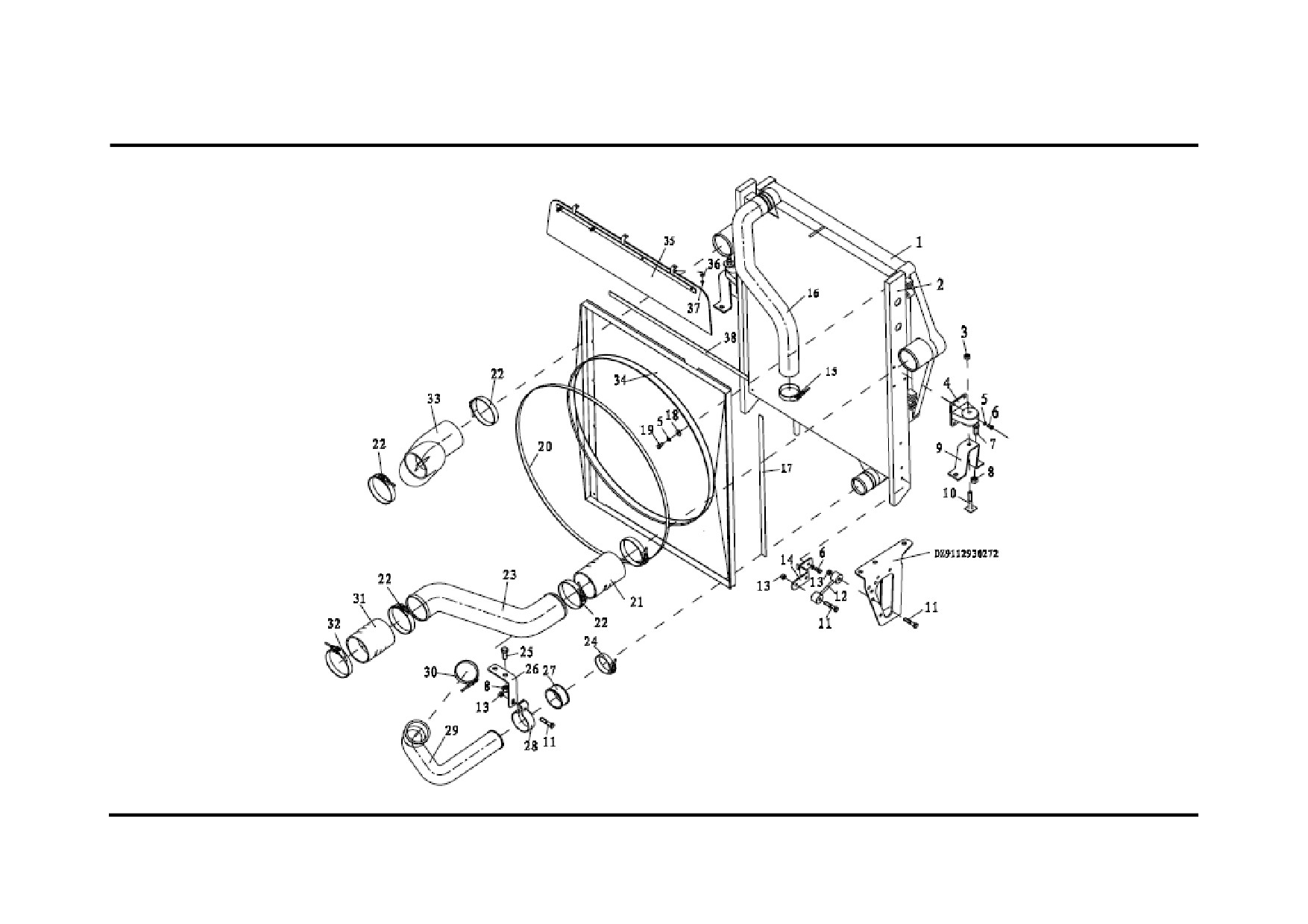

冷却系Ⅰ Система охлажденияⅠ
冷却系Ⅰ Система охлажденияⅠ
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
DZ95259531501
中冷器总成
Радиатор в сборе
1
DZ95259531501
2
DZ95259532202
散热器总成
Радиатор в сборе
1
DZ95259532202
3
06.11240.0411
六角锁紧螺母
Стопорная гайка
2
4
81.06225.6008
散热器托架总成
Опора радиатора в сборе
2
5
Q40308
弹簧垫圈
Пружинная шайба
10
6
Q150B0816
六角头螺栓
Болт
10
7
Q150B1445
六角头螺栓
Болт
6
8
Q33214
2 型全金属六角锁紧螺母
Металлическая стопорная гайка
6
9
DZ95259538860
散热器左支架总成
Левый держатель радиатора
1
10
DZ95259538870
散热器右支架总成
Правый держатель радиатора
1
11
DZ9112538040
螺杆支架总成
Кронштейн в сборе
1
12
Q150B1050
六角头螺栓
Болт
5
13
81.06245.0043
摆动支承总成
Опора в сборе
2
14
Q33210
2 型全金属六角锁紧螺母
Металлическая стопорная гайка
4
15
DZ95259538810
右连接板
Правый анкер
1
16
DZ95259538809
左连接板
Левый анкер
1
17
Q67683
卡箍
Хомут
2
18
DZ95259535402
wp12 上水胶管
Патрубок
1
19
DZ9114531011
海绵密封条
Губчатый суташ
по потребности
20
Q40208
垫圈
Шайба
4
21
Q150B0816TF2
六角头螺栓
Болт
4
22
DZ91259538602
蜗杆传动式软管卡箍
Хомут
1
23
2300-1315033
硅胶管
Силикагелевый патрубок
1
24
DZ9003532115
T 型卡箍
Хомут
4
25
DZ95259534018
中冷器进气管
Впускная труба радиатор
1

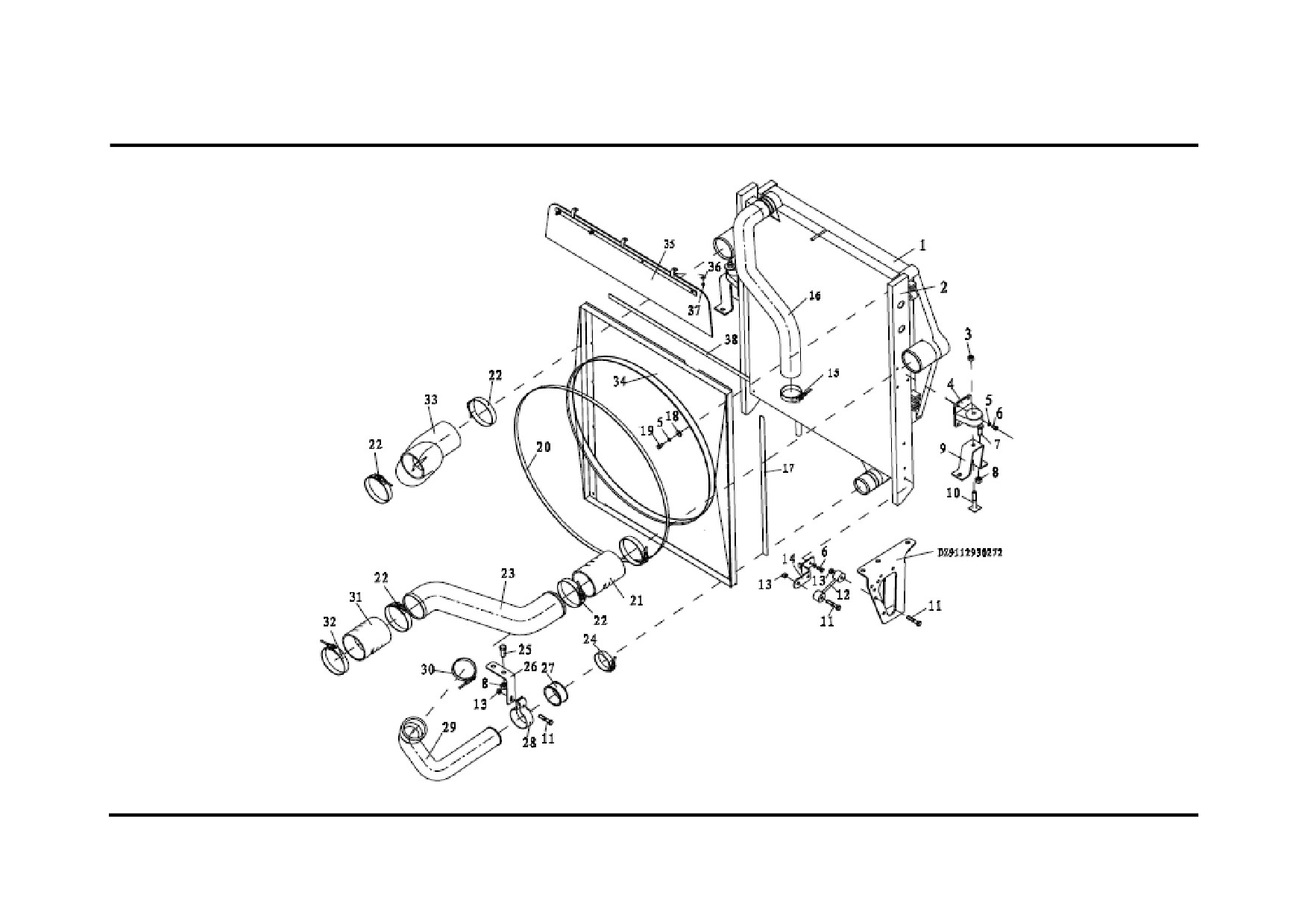

冷却系Ⅱ Система охлажденияⅡ
冷却系Ⅱ Система охлажденияⅡ
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
24
DZ9003532074
T 型卡箍
Хомут
1
25
Q150B1435
六角头螺栓
Болт
2
26
DZ93259538062
L板
Пластина
2
27
DZ93259535611
胶套
Резиновый чехол
1
28
DZ93259538606
管夹
Хомут
1
29
DZ95319535812
进水胶管
Впускная труба
1
30
DZ9003532087
T 型卡箍
Хомут
1
31
DZ9112530115
硅胶管
Силикагелевый патрубок
1
32
DZ9003532122
T 型卡箍
Хомут
1
33
DZ95259535401 DZ9112538033
中冷器成型出气管
Выпускная труба радиатора
1
34
DZ95259536010
风扇护风罩
Диффузор вентилятора
1
35
Q40205
止回流板总成
Пластина против рециркуляции
1
36
Q340B05
垫圈
Шайба
3
37
DZ9114531013
六角锁紧螺母
Металлическая стопорная гайка
3
38
海绵密封条
Губчатый суташ
По потребности

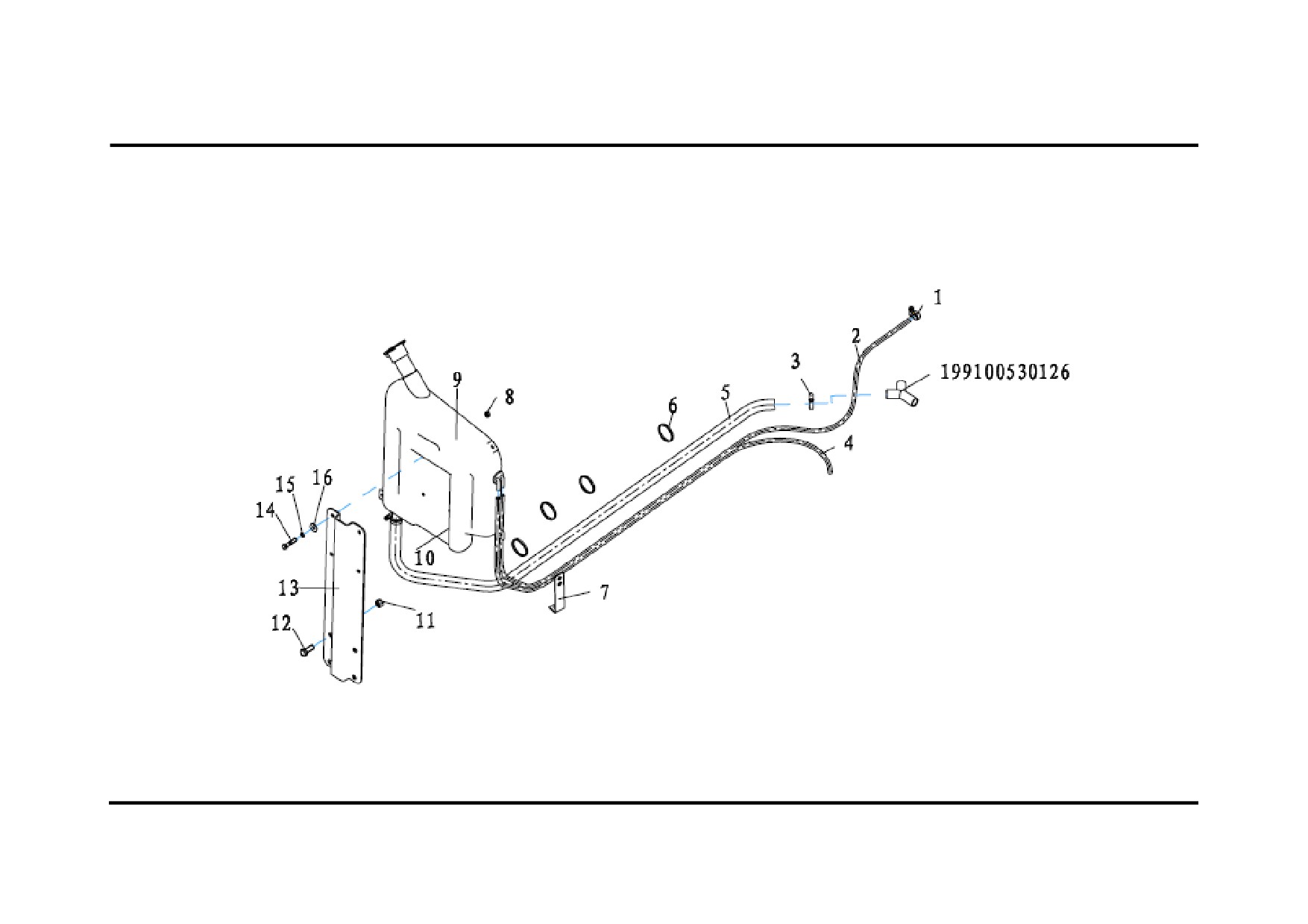

膨胀箱Ⅰ Расширительный бачокⅠ
膨胀箱Ⅰ Расширительный бачокⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
Q67627
B 型蜗杆传动式软管环箍
Хомут
4
2
199114530428
橡胶软管
Шланг
1
3
Q67632
B 型蜗杆传动式软管环箍
Хомут
2
4
189100530016
橡胶软管
Шланг
1
5
116100840031
橡胶软管
Шланг
1
6
190003171697
塑料紧箍带
Хомут
1
7
DZ93259538036
膨胀水箱管路固定支架
Кронштейн
По потребности
8
Q340B08
1 型六角螺母
Гайка
1
9
DZ9114530260
膨胀箱总成
Расширительный бачок в сборе
4
10
DZ9100530010
膨胀箱敬告牌
Сигнализатор
1
11
Q33212
2 型全金属六角锁紧螺母
Гайка
1
12
Q150B1230TF2
六角头螺栓
Болт
1
13
DZ9114530361
膨胀箱支架
Кронштейн расширительного бачка
1
N、J Кабина
DZ9114530362
膨胀箱支架
Кронштейн расширительного бачка
1
D Кабина
14
Q150B0840
六角头螺栓
Болт
4
15
40308
弹簧垫圈
Пружинная шайба
4
16
Q40208
大垫圈
Шайба
4
排气管及消声器Ⅰ(德龙 6×4/850 车架/手动底板加热车型) Газоотвод и глушительⅠ
排气管及消声器Ⅰ(德龙 6×4/850 车架/手动底板加热车型) Газоотвод и глушительⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
DZ9112540016
密封垫
Уплотнительная прокладка
1
2
Q33210
2 型全金属六角锁紧螺母
Металлическая стопорная гайка
33
3
DZ93259540026
排气管总成(一)
Выпускная труба в сборе
1
4
Q150B1045
六角头螺栓
Болт
14
5
DZ9118540130
挠性软管
Гибкий шланг
1
6
DZ93259540500
6×4 三通排气管
Выпускная труба
1
7
DZ9114545009
排气管总成(三)
Выпускная труба в сборе
1
8
DZ9118540313
卡箍
Хомут
2
9
DZ9118540319
卡箍
Хомут
2
10
Q150B1040
六角头螺栓
Болт
13
11
DZ9114540064
紧固带总成
Крепежная лента в сборе
2
12
DZ9114540061
卡箍
Хомут
2
13
DZ9100540009
排气消声器
Глушитель
1
14
DZ9114540140
隔热板总成
Теплоизоляционный экран в сборе
1
15
1384D0410007
橡胶金属软垫
Резиновая прокладка
4
16
DZ9114540130
托架总成
Кронштейн в сборе
2
17
Q150B1025
六角头螺栓
Болт
8
18
DZ9114540316
管夹
Хомут
1
19
DZ9112540476
角板
Косынка
1
20
Q33212
2 型全金属六角锁紧螺母
Металлическая стопорная гайка
4
21
DZ93259540402
支架
Кронштейн
1
22
Q150B1245TF2
六角头螺栓
Болт
4
排气管及消声器Ⅰ(德龙 8×4/850 车架/手动底板加热车型) Газоотвод и глушительⅠ
排气管及消声器Ⅱ(德龙
8×4/850 车架/手动底板加热车型) Газоотвод и глушительⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
DZ9112540016
密封垫
Уплотнительная прокладка
1
2
DZ93319540003
排气管总成(一)
Выпускная труба в сборе
1
3
Q150B1095
六角头螺栓
Болт
4
4
190003888470
自锁螺母
Гайка самоблокировочная
4
5
DZ9118540130
挠性软管
Шланг
1
6
Q150B1045
六角头螺栓
Болт
9
7
DZ93259540030
排气管三通总成
Тройник в сборе
1
8
Q33210
2 型全金属六角锁紧螺母
Металлическая стопорная гайка
19
9
DZ93319540030
排气管总成
Выпускная труба в сборе
1
10
DZ9118540313
卡箍
Хомут
2
11
DZ9118540028
支架
Хомут
1
12
Q150B1030
六角头螺栓
Болт
10
13
DZ9118540319
卡箍
Хомут
2
14
Q150B1245
六角头螺栓
Болт
2
15
Q40012
平垫圈
Шайба
2
16
Q40312
弹簧垫圈
Пружинная шайба
2
17
Q33212
2 型全金属六角锁紧螺母
Металлическая стопорная гайка
2
18
Q150B1020
六角头螺栓
Болт
5
19
Q40310
弹簧垫圈
Пружинная шайба
10
20
Q40010
平垫圈
Шайба
10
21
DZ9118545366
托架
Кронштейн
1
22
1384D0410007
橡胶金属软垫
Резиновая прокладка
5
23
DZ9118545365
吊带
Перевязь
1
24
Q150B1025
六
25
DZ9114540316
管夹
Хомут
1
排气管及消声器Ⅱ(德龙 8×4/850 车架/手动底板加热车型) Газоотвод и глушитель Ⅱ
排气管及消声器Ⅲ(德龙
8×4/850 车架/手动底板加热车型) Газоотвод и глушитель Ⅲ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
26
Q150B1040
六角头螺栓
Болт
4
27
Q40110
平垫圈
Шайба
8
28
Q40310
弹簧垫圈
Пружинная шайба
4
29
Q332B10
2 型全金属六角锁紧螺母
Металлическая стопорная гайка
4
30
199012540369
托架
Кронштейн
2
31
Q150B0830
六角头螺栓
Болт
2
32
Q33208
2 型全金属六角锁紧螺母
Металлическая стопорная гайка
2
33
DZ9114540064
紧固带总成
Крепежная лента
2
34
DZ9114540061
卡 箍
Хомут
2
35
DZ9100540005
排气消声器
Глушитель
1
36
DZ9118540095
托架总成
Кронштейн в сборе
2
37
DZ9114540242
隔热板总成
Теплоизоляционный экран в сборе
1
38
DZ93319540025
φ120 排气管总成(三)
Выпускная труба в сборе

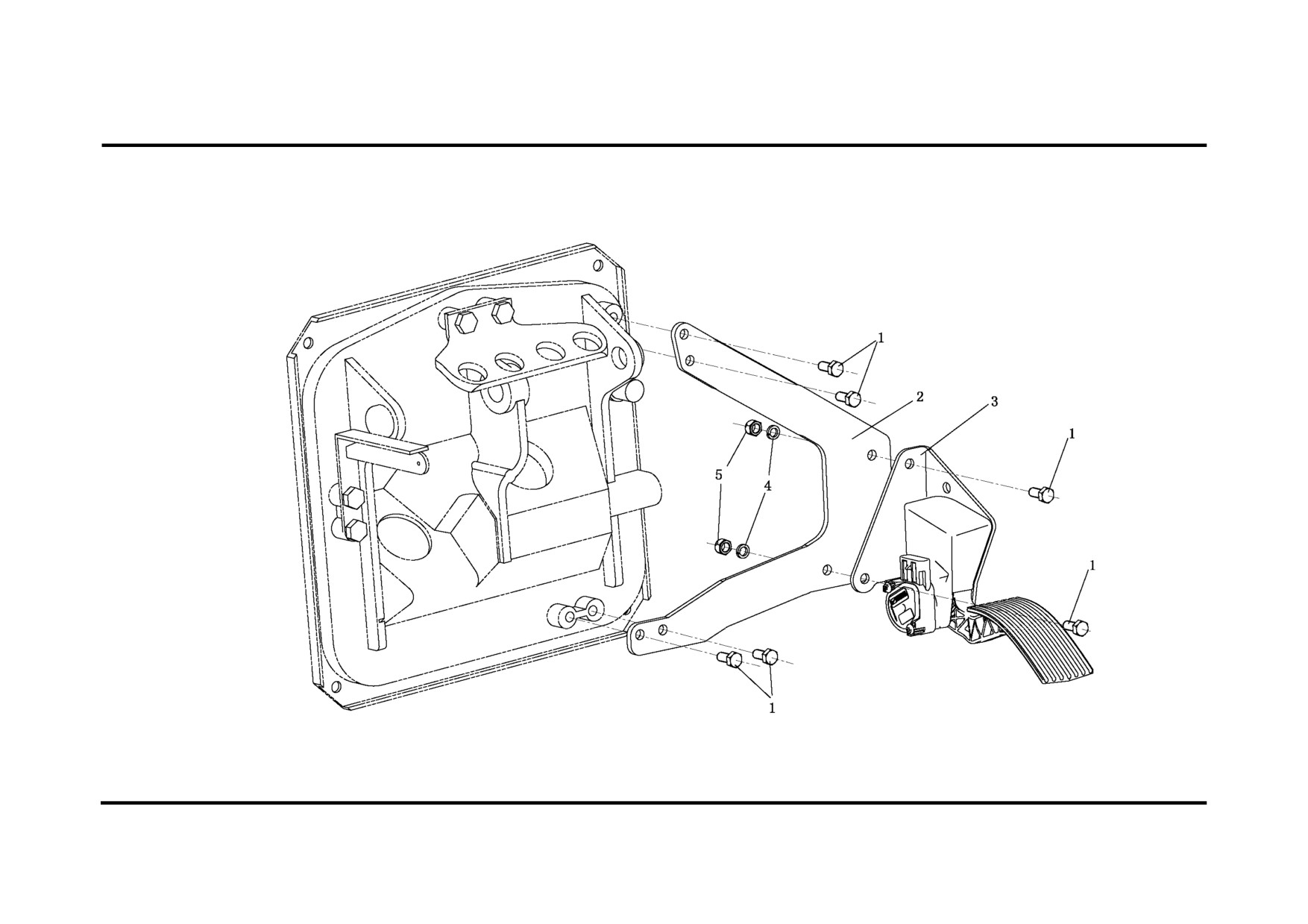

油门操纵机构Ⅰ Механизм управления акселераторомⅠ
油门操纵机构Ⅰ Механизм управления акселераторомⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
Q150B0816
六角头螺栓
Болт
6
2
DZ9100570102
油门踏板支架
Кронштейн
1
3
DZ9100570083
加油踏板总成(Williams)
Подножка в сборе
1
4
Q40308
弹簧垫圈
Пружинная шайба
2
5
Q340B08
1 型六角螺母
Гайка
2

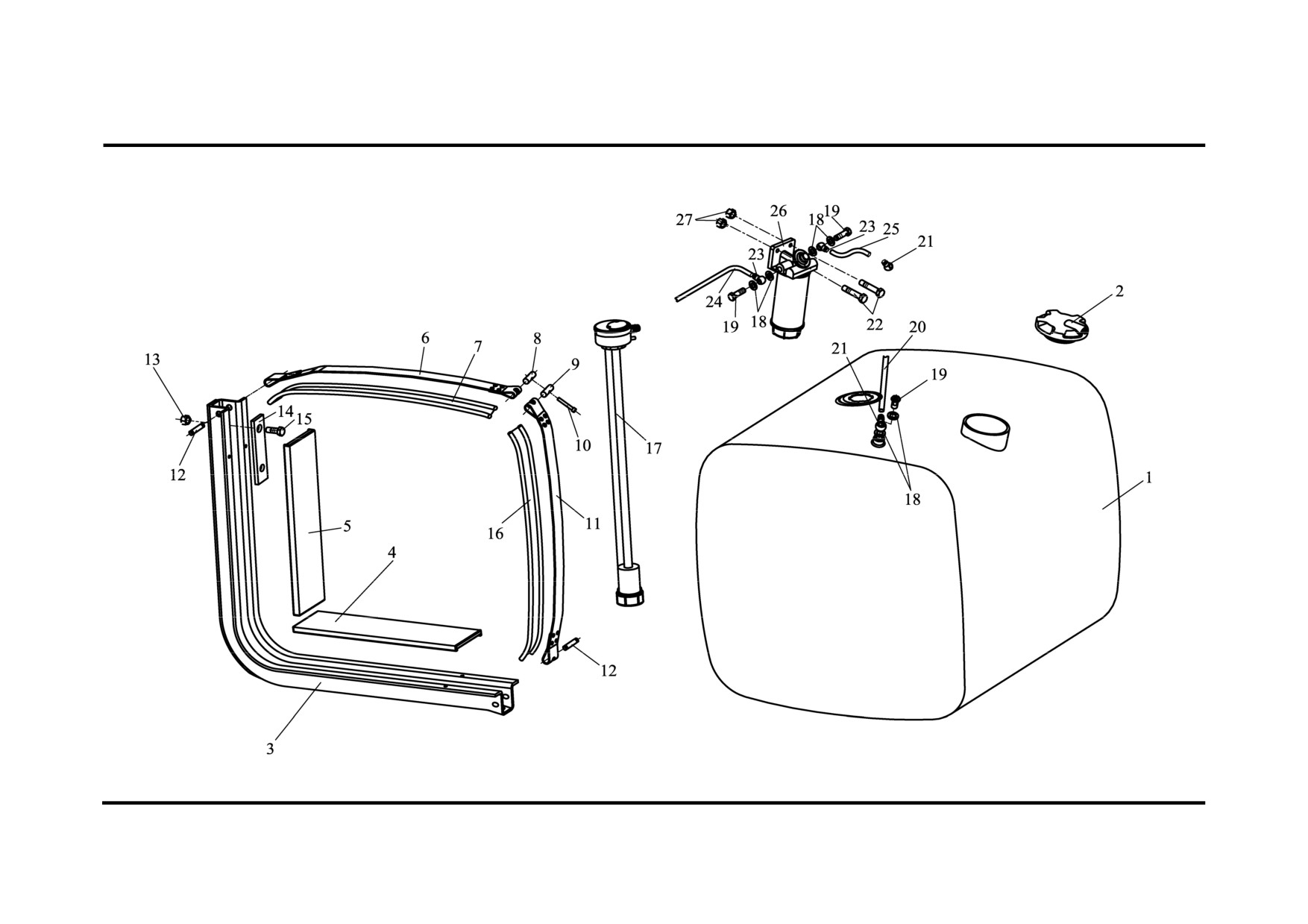

300L 铝合金燃油箱及管路 Топливный бак в сборе
300L 铝合金燃油箱及管路 Топливный бак в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
DZ9114552130
300L 铝合金燃油箱总成
Топливный бак алюминиевого сплава
1
2
DZ9114551541
油箱锁盖
Крышка бака
1
3
DZ9114551711
油箱支架总成
Опора топливного бака в сборе
2
4
DZ9114551527
油箱支架护垫
Прокладка
2
5
DZ9114551526
油箱支架护垫
Прокладка
2
6
DZ9114551524
紧固带
Крепежная лента
2
7
DZ9114551545
护垫
Прокладка
1
8
DZ9114551542
固定销轴
Палец
2
9
DZ9114551514
固定销轴
Палец
2
10
Q218B12120TF2
内六角圆柱头螺钉
Винт
2
11
DZ9114551525
紧固带
Крепежная лента
2
12
DZ9114551543
支架固定销
Фиксатор
2
13
190003888627
自锁螺母
Гайка самоблокировочная
4
14
DZ9114551714
垫板
Закладочная планка
2
15
Q151B1660TF2
六角头螺栓
Болт
4
16
DZ9114551546
护垫
Прокладка
2
17
DZ9114550137
油量感应器
Датчик
1
18
Q72316T5F
密封垫圈
Уплотнительная шайба
6
19
190003962627
空心螺栓
Пустотелый болт
3
20
DZ9100559000
油管
Маслопровод
1
21
DZ9114550033
软管接头
Соединительный шланг
2
22
Q150B1270
六角头螺栓
Болт
2
Штуцер-угольник
23
DZ9114553043
弯管接头总成
2
24
DZ9100559000
油管
Маслопровод
25
DZ9100559000
油管
1
Фильтр грубой очистки в сборе
26
DZ91189550126
粗滤器总成(随发动机)
1
3. 离合器 СЦЕПЛЕНИЕ

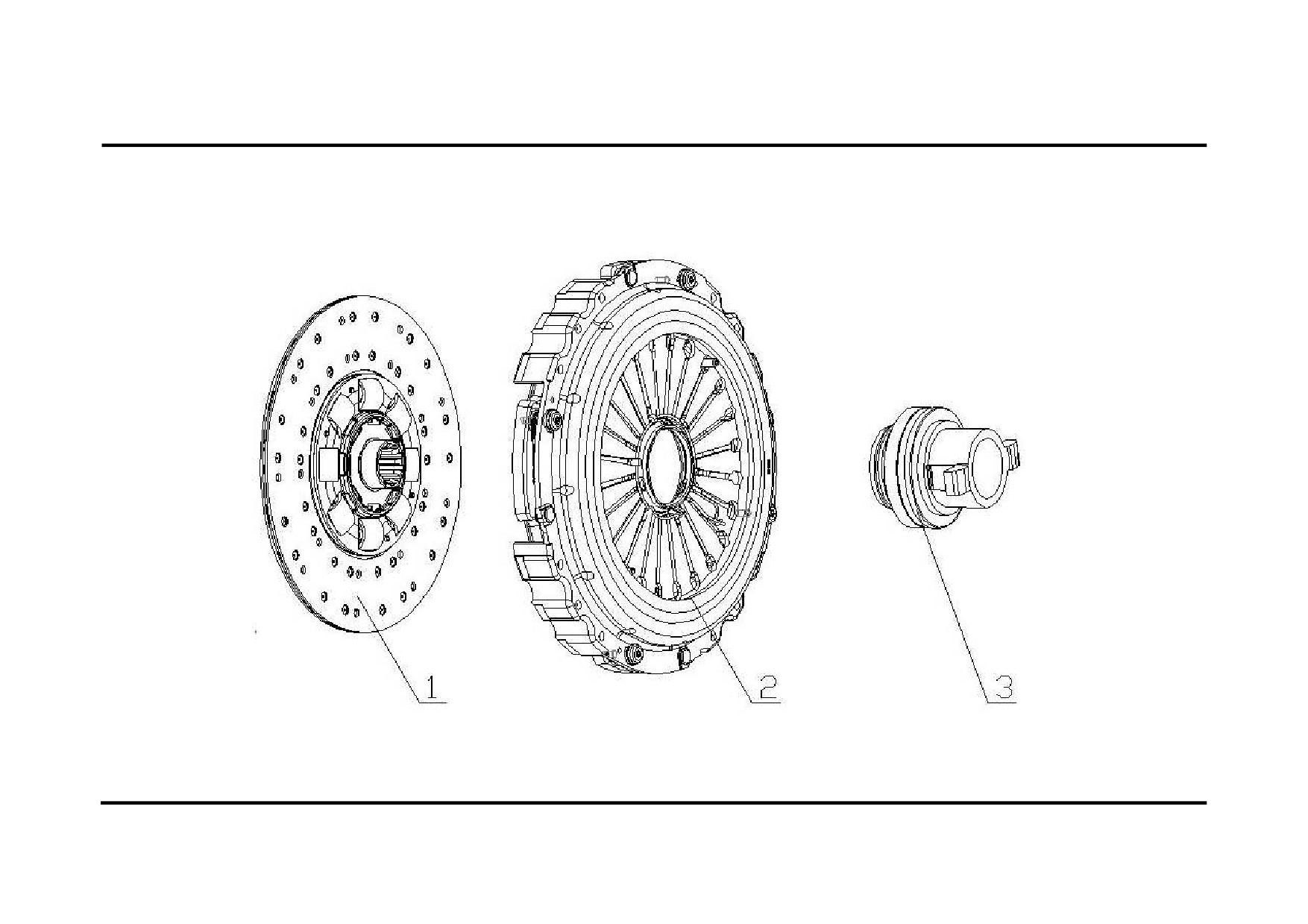

Φ430 拉式膜片弹簧离合器 Диафрагменное сцепление тяговое
Φ430 拉式膜片弹簧离合器Ⅰ Диафрагменное сцепление тяговоеⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
DZ9114160032
从动盘总成
Ведомый диск в сборе
1
WP12
336N-400N л.с
2
DZ9114160031
盖总成
Крышка в сборе
1
3
DZ9114160044
分离轴承
Подшипник
1

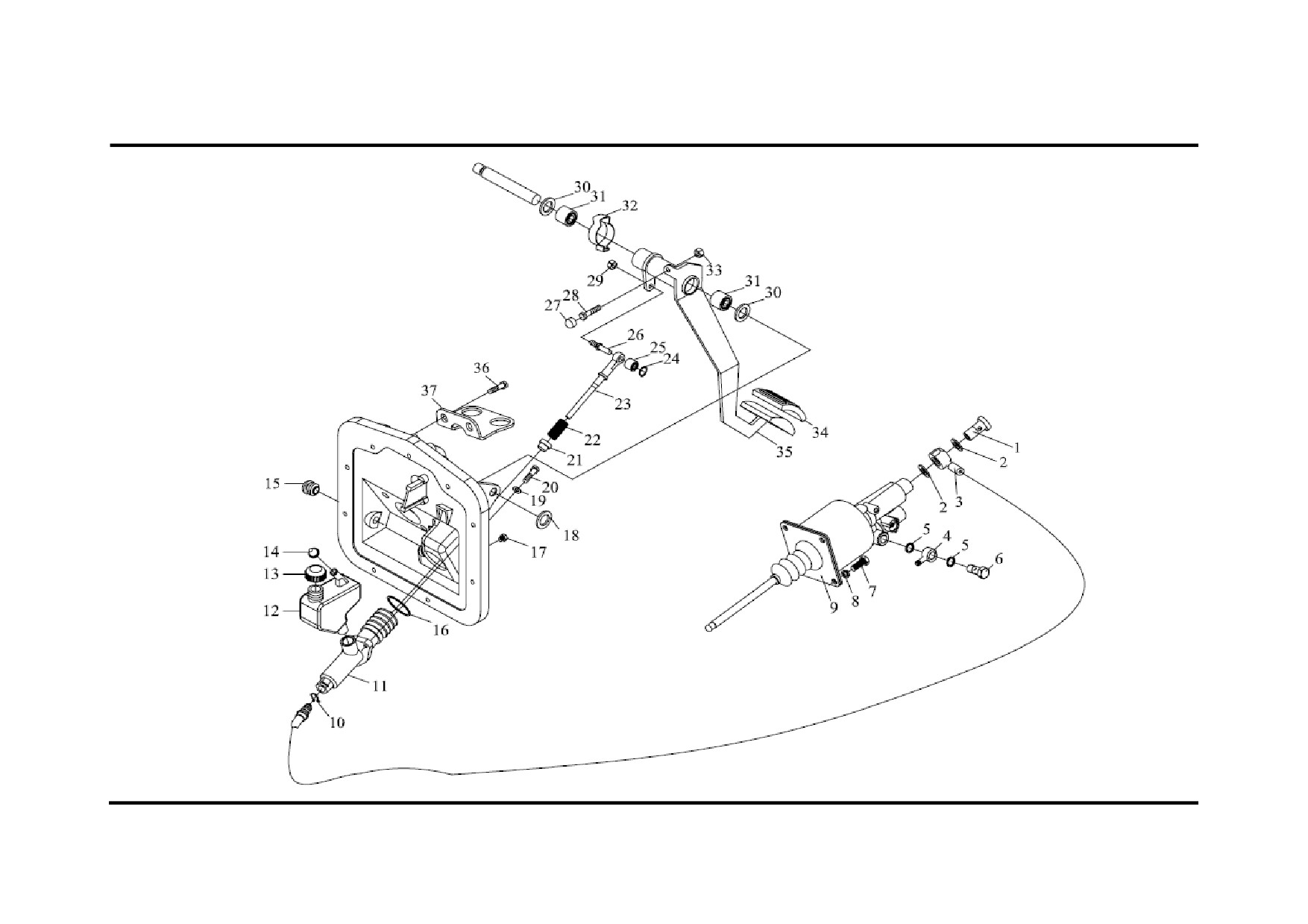

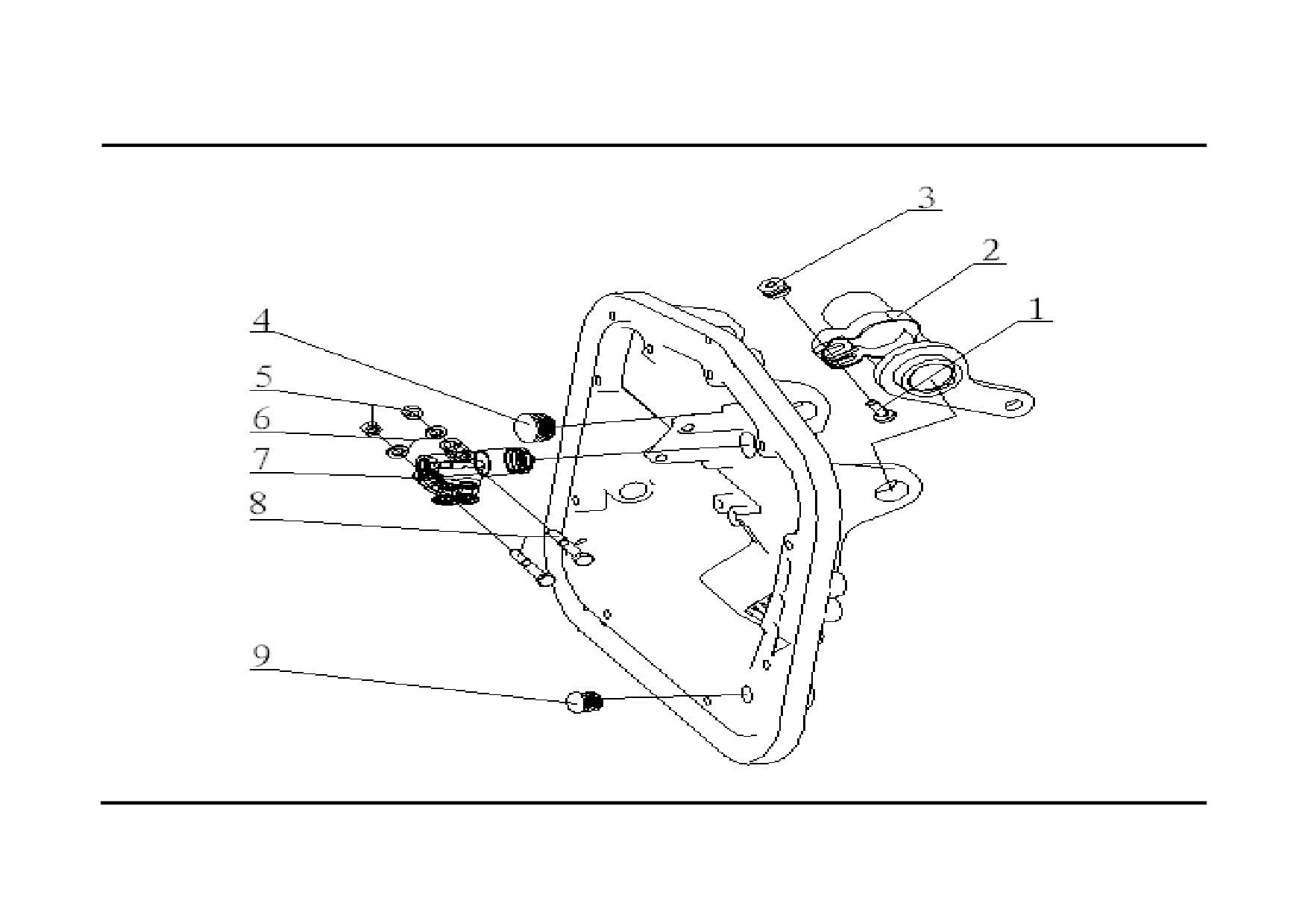

拉式离合器操纵装置Ⅰ Механизм привода сцепления стяжногоⅠ
拉式离合器操纵装置Ⅰ Механизм привода сцепления стяжногоⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
SXQ84310
空心螺栓
Пустотелый болт
1
2
Q72314 T5F
密封垫圈
Уплотнительная шайба
2
3
DZ9112230009
油 管
Маслопровод
1
DZ9112230005
油 管
Маслопровод
1
4
199100270119
软管接头
Штуцер шланга
1
5
Q72316 T5F
密封垫圈
Уплотнительная шайба
2
6
190003962627
空心螺栓
Пустотелый болт
1
7
Q151B1020
六角头螺栓
Болт
4
Q150B0818
六角头螺栓
Болт
4
8
Q40310
弹簧垫圈
Пружинная шайба
4
Q40308
弹簧垫圈
Пружинная шайба
4
9
DZ9112230178
离合器分泵
Гидронасос сцепления
1
DZ9112230181
离合器分泵
Гидронасос сцепления
1
10
DZ9112230212
卡环
Запорное кольцо
1
11
DZ9114230022
离合器液压总泵
Главный гидронасос сцепления
1
12
DZ9114230021
贮液罐
Бачок
1
13
81.90310.6001
锁盖总成
Замоковая крышка в сборе
1
14
81.96410.0197
密封圈
Уплотнительное кольцо
1
15
81.96002.0131
密封堵
Пробка
2
16
06.56930.1973
复曲面密封件
Уплотнитель
1
17
81.96002.0384
螺 塞
Пробка
1
18
06.29050.0116
垫 圈
Шайба
1
19
06.15013.0411
垫 圈
Шайба
2
20
06.01283.3113
六角头
21
81.97680.0072
弹簧座
Тарелка пружины
1
拉式离合器操纵装置Ⅱ Механизм привода сцепления стяжногоⅡ
拉式离合器操纵装置Ⅱ Механизм привода сцепления стяжногоⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
22
06.46080.0422
压缩弹簧
Сжатая пружина
1
23
81.91020.0686
挺 杆
Толкатель
1
24
06.29050.0111
挡 圈
Стопорное кольцо
1
25
06.33719.0018
滚针轴承
Игольчатый подшипник
1
26
81.91020.0611
螺纹销
Резьбовой палец
1
27
81.96020.0369
橡胶垫
Резиновая прокладка
1
28
06.01283.3115
六角头螺栓
Болт
1
29
06.11240.0406
六角锁紧螺母
Стопорная гайка
1
30
06.15114.0418
调整垫圈
Регулировочная шайба
2
31
06.33719.0005
滚针轴承
Игольчатый подшипник
2
32
81.97640.0273
弹簧夹子
Пружинный хомут
3
33
06.11064.2114
六角螺母
Гайка
1
34
81.48227.0006
踏板防尘罩
Пылезащитный кожух
1
35
81.48225.5119
离合器踏板总成
Педаль сцепления в сборе
1
36
06.07069.0007
自锁螺栓 M8*16
Самоблокировочный болт M8*16
2
37
81.48240.0327
传感器支架
Кронштейн датчика
1
操纵机构的控制阀 Клапан управления механизмом сцепления
操纵机构的控制阀Ⅰ Клапан управления механизмом сцепленияⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
Q2140625
十字槽盘头螺钉
Вин
1
2
81.97640.0227
弹簧夹
Пружинный хомут
1
3
81.90685.0276
变速螺母
Гайка
1
4
81.96002.0130
密封堵
Пробка
1
5
Q33206
2 型全金属六角锁紧螺母平垫圈
Стопорная гайка
2
6
Q40106
二位三通压力阀
Шайба
2
7
81.52170.6156
六角头螺栓
Клапан
1
8
Q150B0645
密封堵
Болт
2
9
81.96002.0131
Пробка
1
4. 传动轴 КАРДАННЫЙ ВАЛ
传动轴总成 Карданный вал в сборе
1
4
2
3
传动轴总成 Карданный вал в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
DZ9114313168
传动轴
Карданный вал
1
SX3255DT384
2
Q151B1450TF2
六角头螺栓
Болт
16
3
190003888458
自锁螺母
Гайка самоблокировочная
16
4
DZ9114311067
传动轴
Карданный вал
1

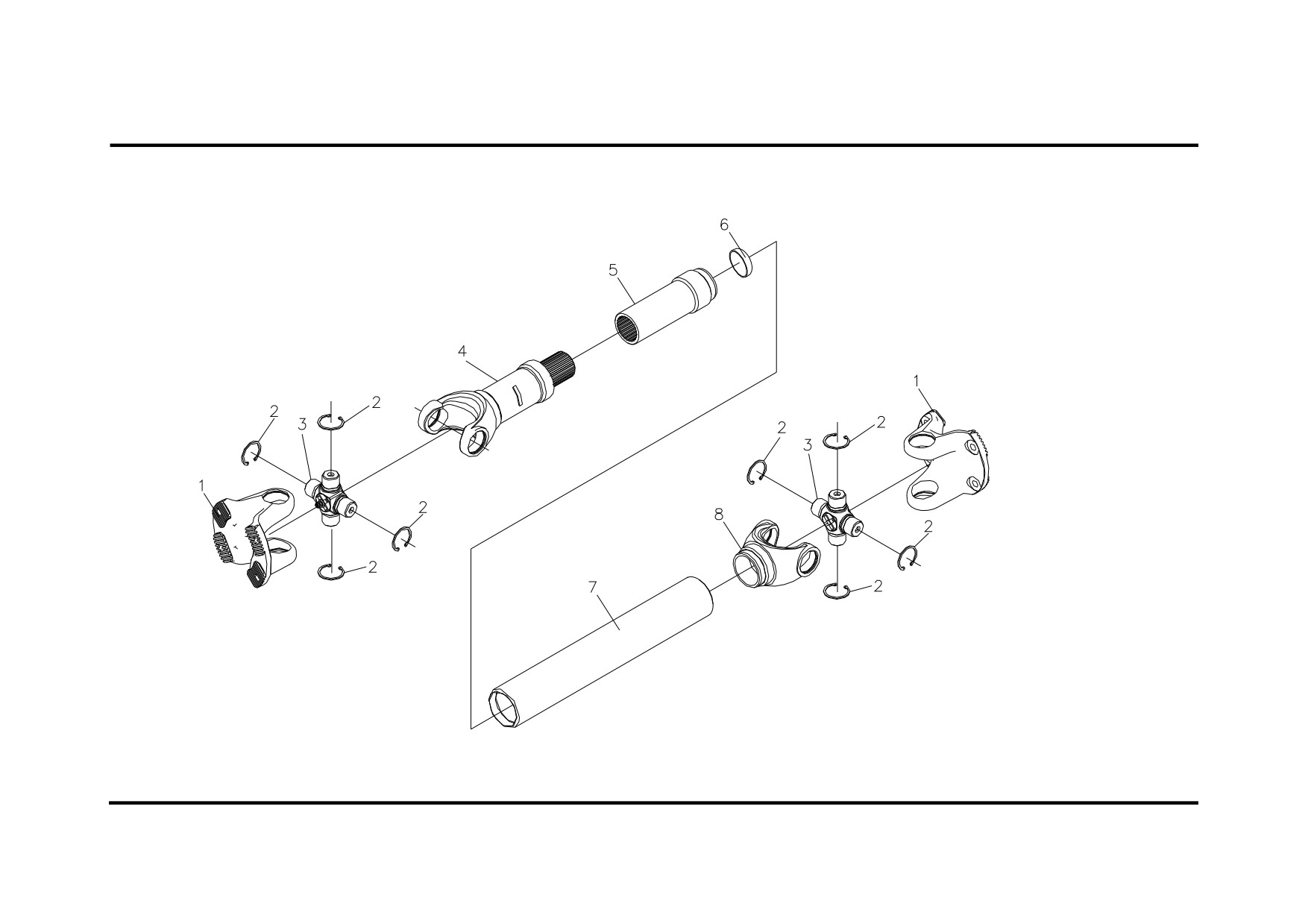

传动轴Ⅰ Карданный вал в сбореⅠ
содержание .. 1 2 3 4 ..
