АВТОСАМОСВАЛ ЕВРО-3 СЕРИИ SHAANXI D'LONG F3000. Каталог запчастей (parts catalog) - часть 1
陕汽欧-Ⅲ德龙系列自卸车
АВТОСАМОСВАЛ ЕВРО-Ⅲ СЕРИИ SHAANXI D'LONG
配件目录
КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ
第一部分
ПЕРВАЯ ЧАСТЬ
陕汽集团有限责任公司
Товарищество с ограниченной ответственностью
«Автомобильная группа Шаньси»
前 言
为方便用户，陕西重型汽车有限公司组织编写了本备件目录，用于指导维修服务人员了解该车型的产品结构和备件的采购，本备
件目录主要自卸车 SX3255NR384、SX3315DR326、 SX3315DV326 为基础编制而成，由于产品在不断改进，今后生产的个别零部件与
本书可能有不符之处，待本书再版时进行修改、补充，敬请用户谅解。
由于水平有限，错漏之处，敬请指正，以便再版时更正。本备件目录在编写过程中，得到了各单位及个人大力支持，在此表示衷
心感谢！
本《目录》版权归陕西重型汽车有限公司所有，未经允许，不准翻印、出版，陕西重型汽车有限公司明确保留按照法律规定有关
版权等一切权利、包括更改权，该《目录》最终解释权归陕西重型汽车有限公司。
编制单位：陕西重型汽车有限公司汽车工程研究院
陕西重型汽车有限公司
2008 年 6 月第一版
ПРЕДИСЛОВИЕ
Настоящий каталог, составленный ТОО «Тяжелый Автомобиль ШаньСи», служит руководством механиков и
знакомством клиентов со серийными автомобилями SHAANXI D'LONG Евро-3 и покупкой их запчастей.
Настоящий каталог главным образом соответствует автосамосвалам модели SX3255DR384, SX3315DR326 и SX3315DV326.
По поводу непрестанного усовершенствования автомобильной техники, и может быть, в будущее частные детали не
соответствуют настоящему каталогу. И будем исправлять и дополнять при следующем издании.
ТОО «Тяжелый Автомобиль ШаньСи» владеет авторским правом настоящего каталога, без его разрешения нельзя
дублировать и издать настоящий каталог.
Составлено: Автоинститут ТОО «Тяжелый Автомобиль ШаньСи»
ТОО «Тяжелый Автомобиль ШаньСи»
Июнь 2008 г., первая версия
目
录
ОГЛАВЛЕНИЕ
1. WP12 发动机 WP12 ДВИГАТЕЛЬ
- 9 -
气缸体Ⅰ Блок цилиндровⅠ
- 10 -

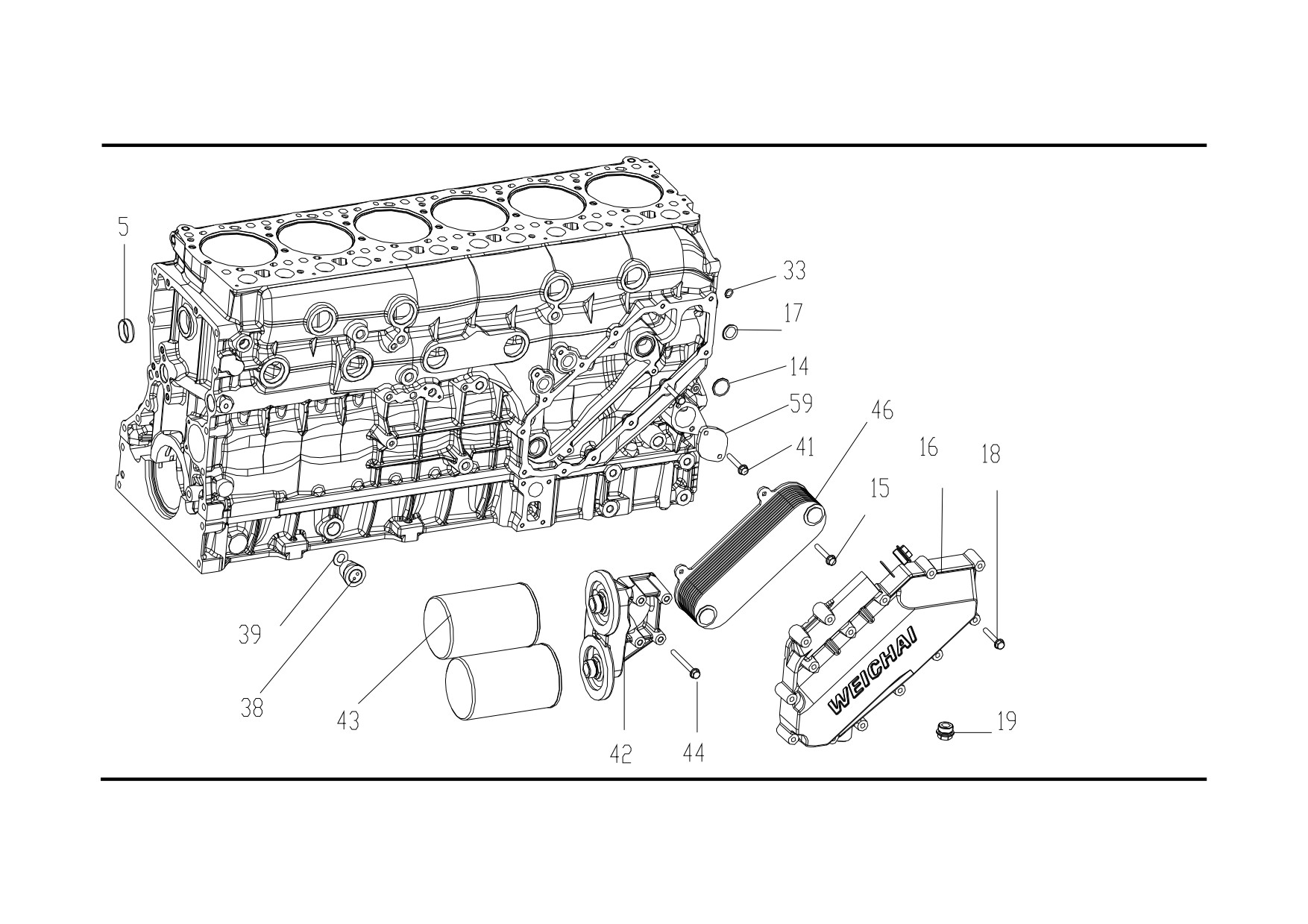

气缸体Ⅱ Блок цилиндров Ⅱ
- 12 -
气缸体Ⅲ Блок цилиндров Ⅲ
- 14 -

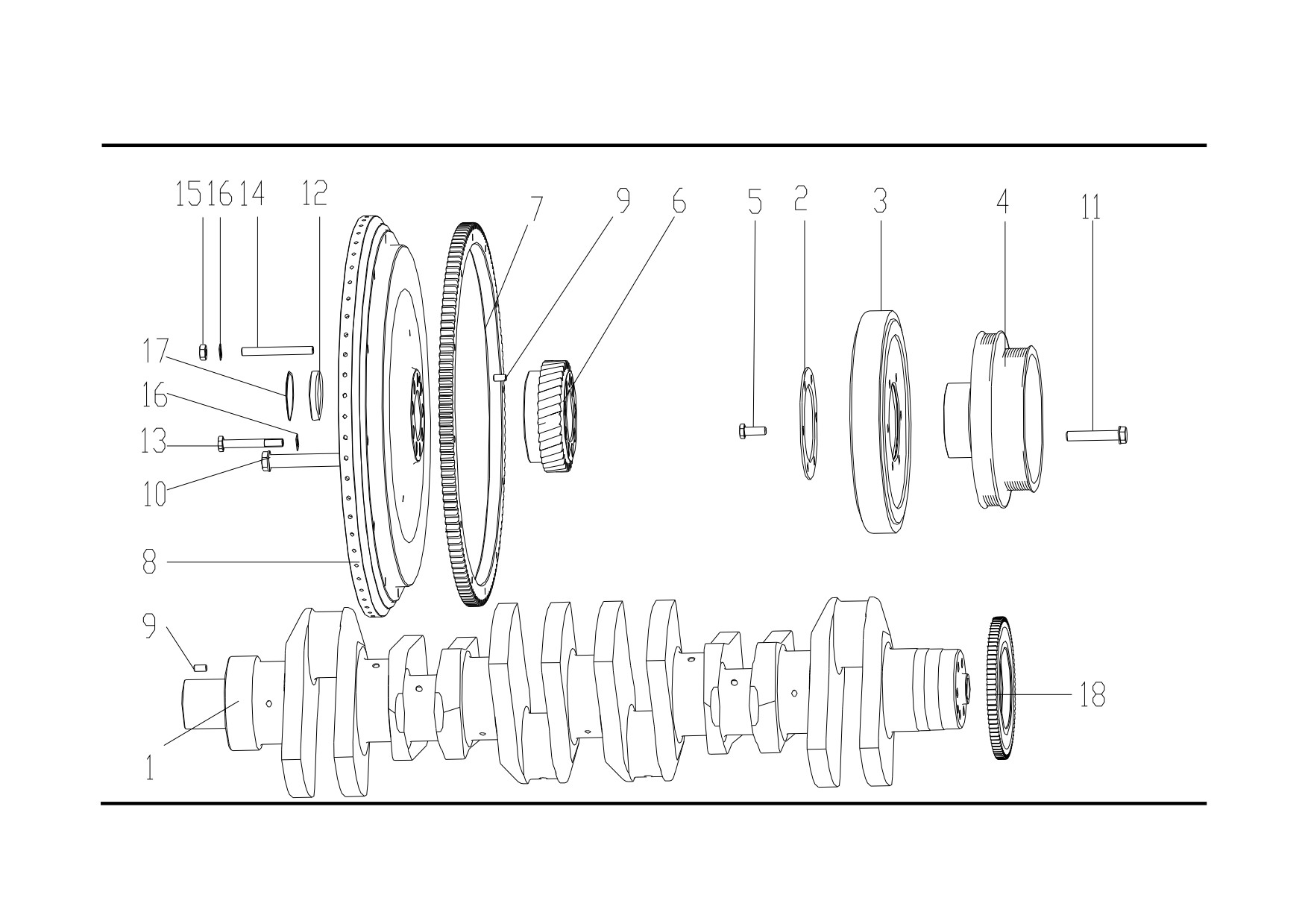

曲轴飞轮 Маховик коленчатого вала
- 16 -

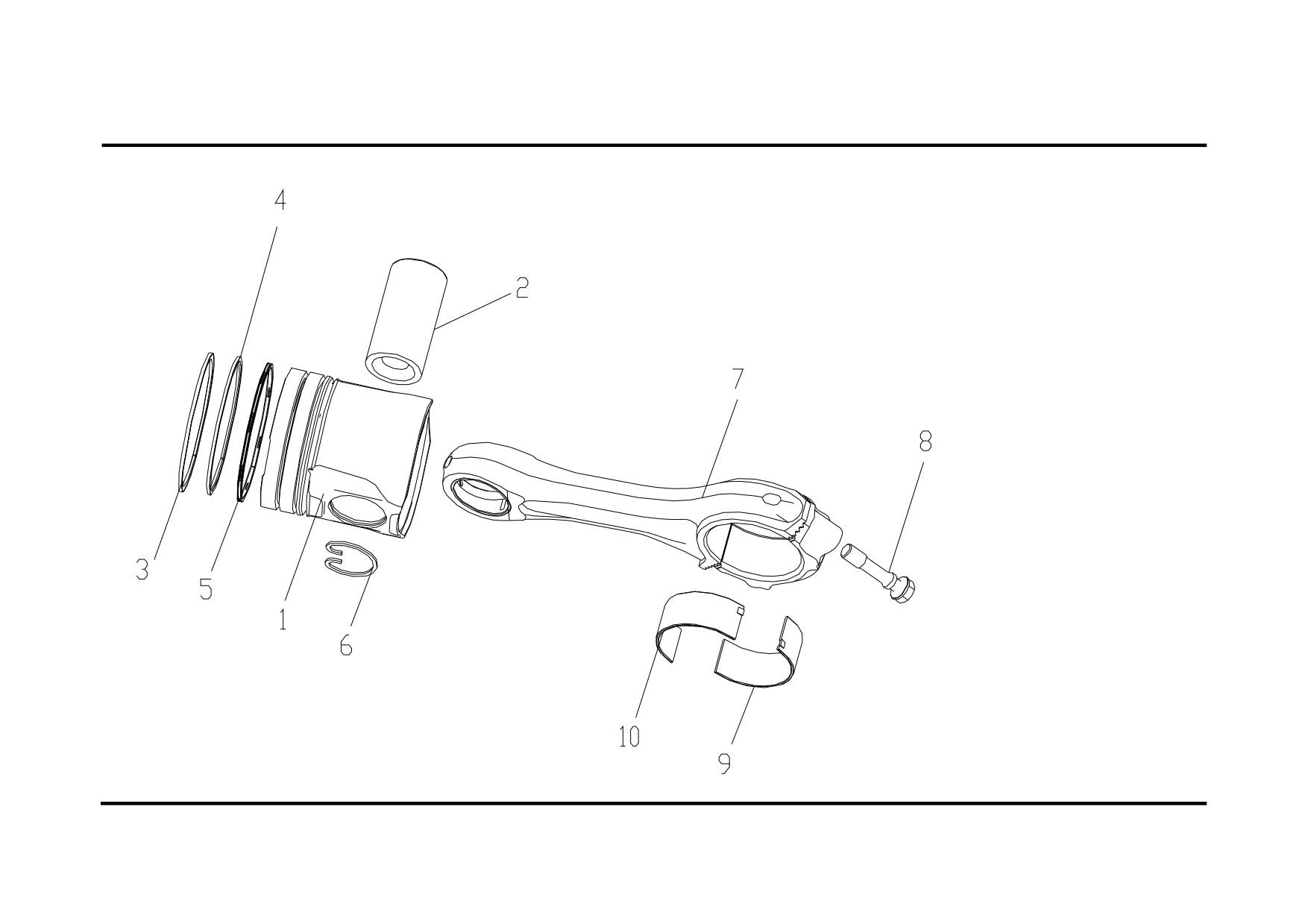

连杆和活塞 Шатун и поршень
- 18 -

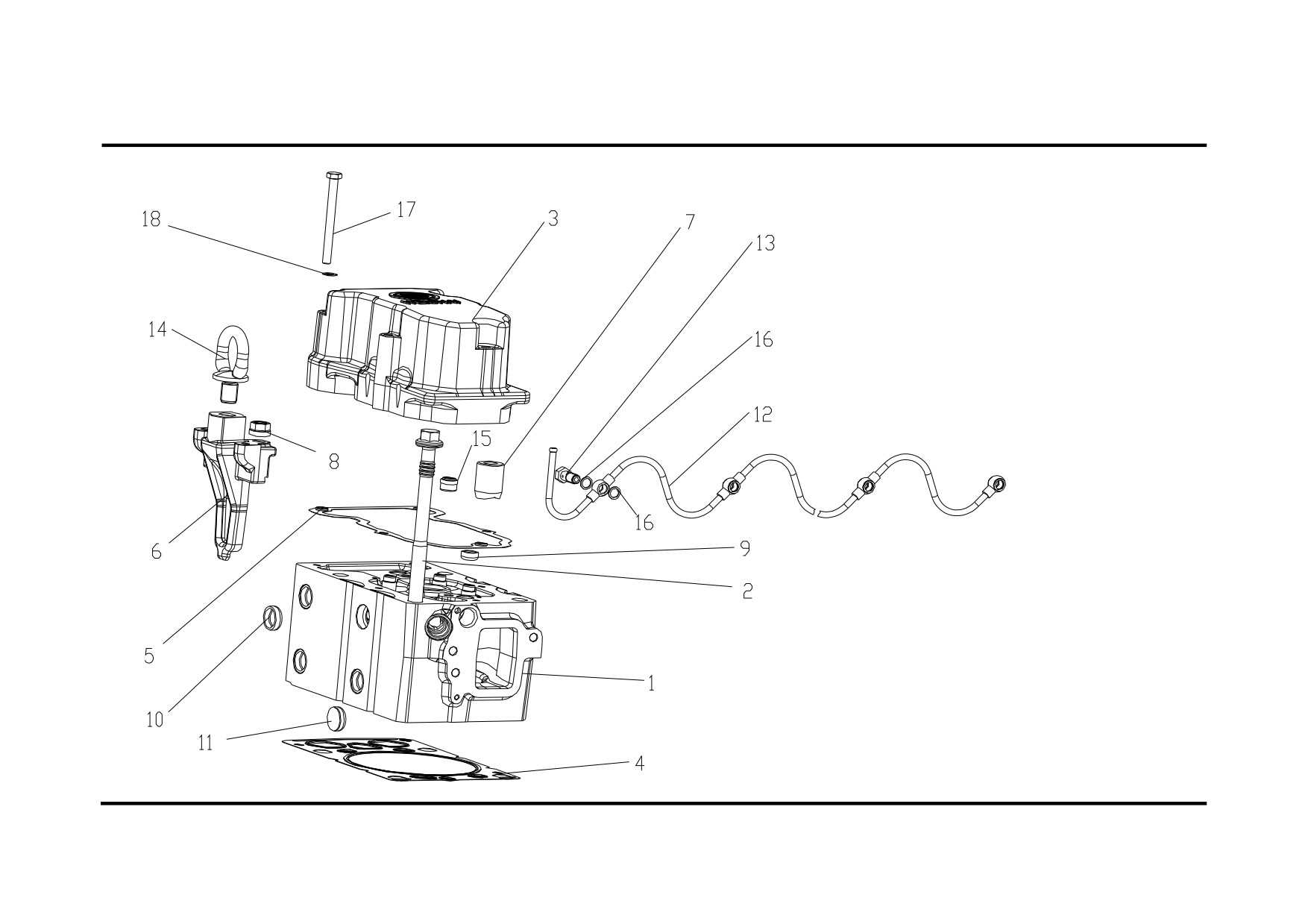

气缸盖总成 Головка цилиндра в сборе
- 20 -

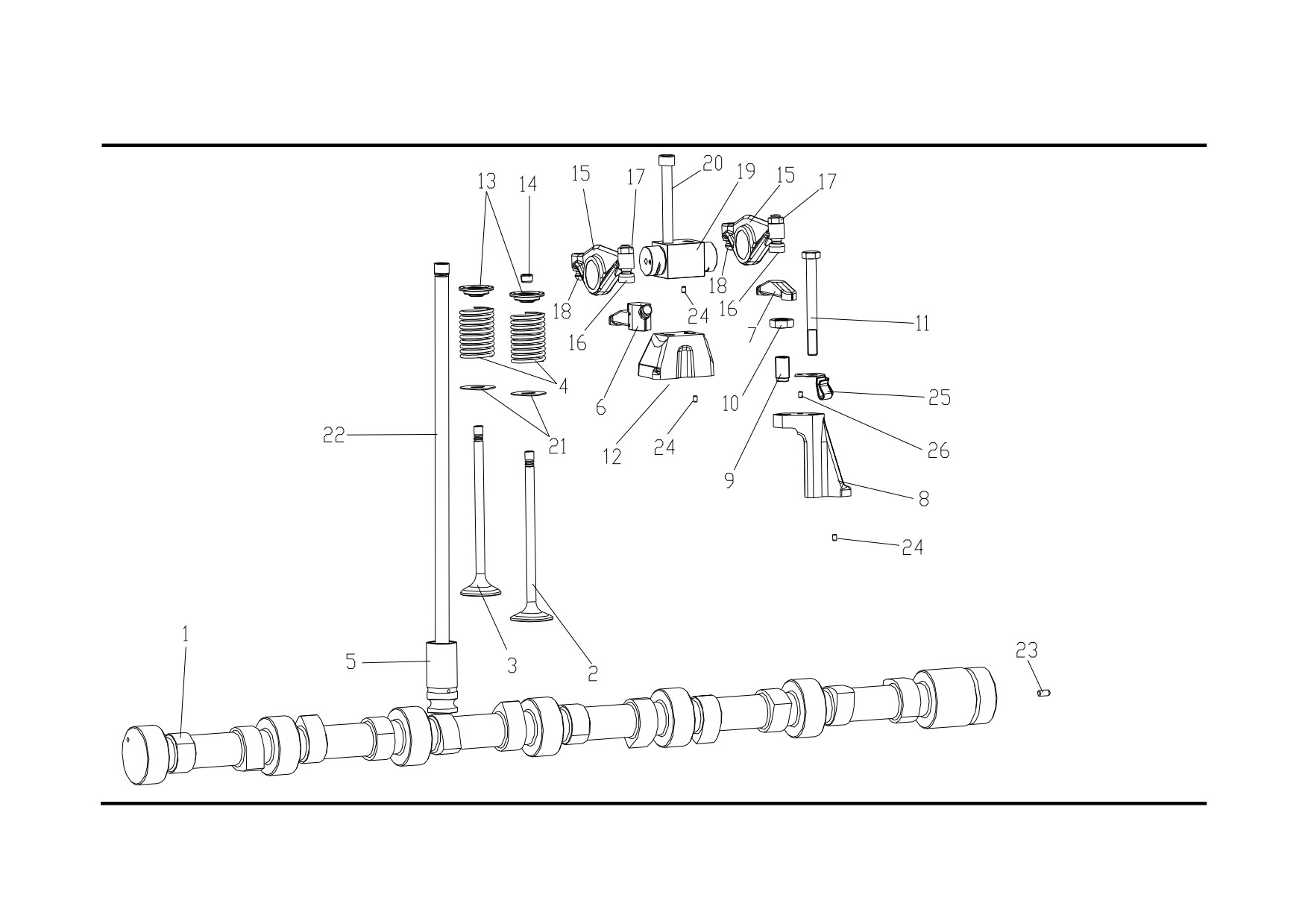

配气机构Ⅰ Воздухораспределительный механизмⅠ
- 22 -

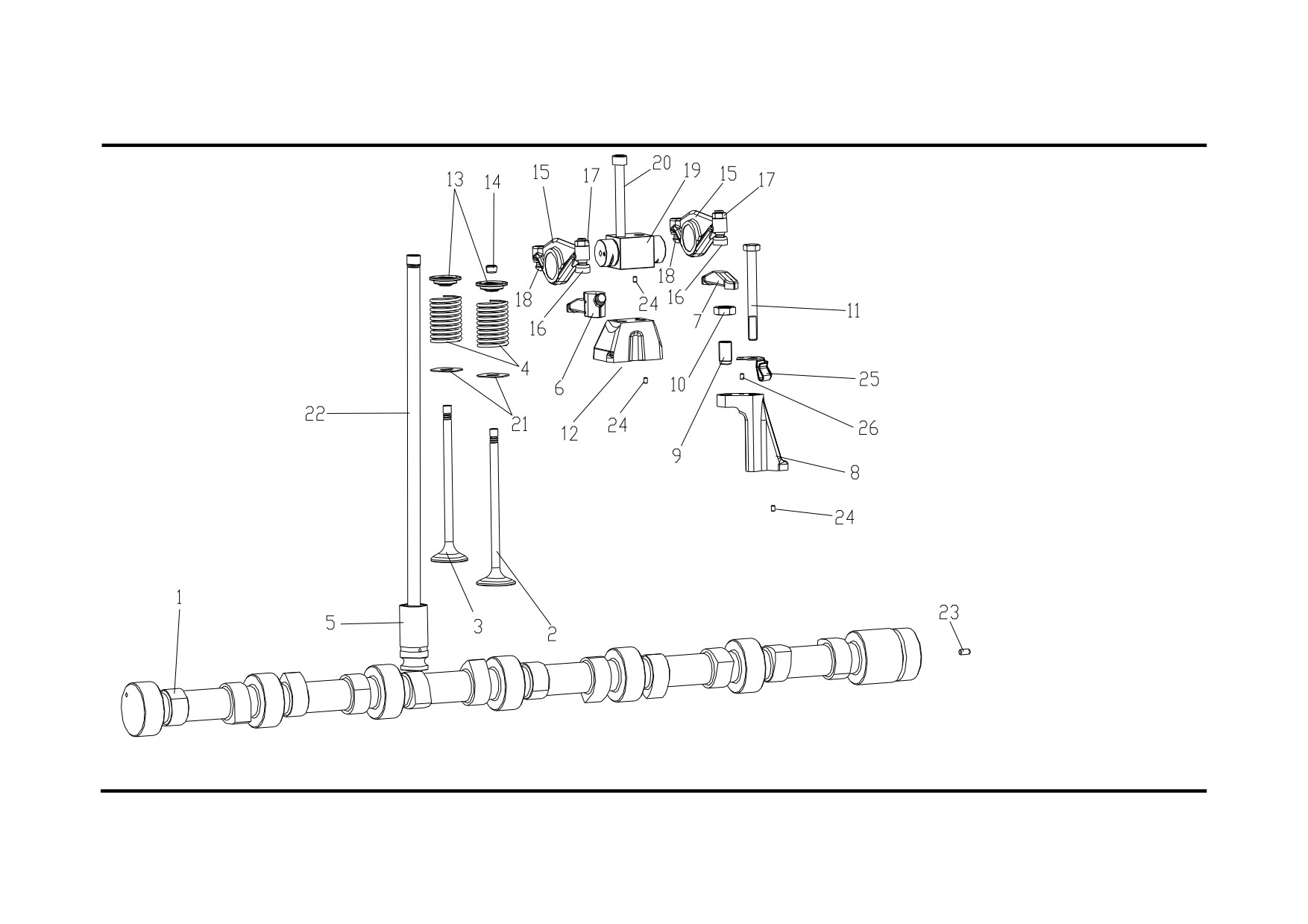

配气机构Ⅱ Воздухораспределительный механизмⅡ
- 24 -

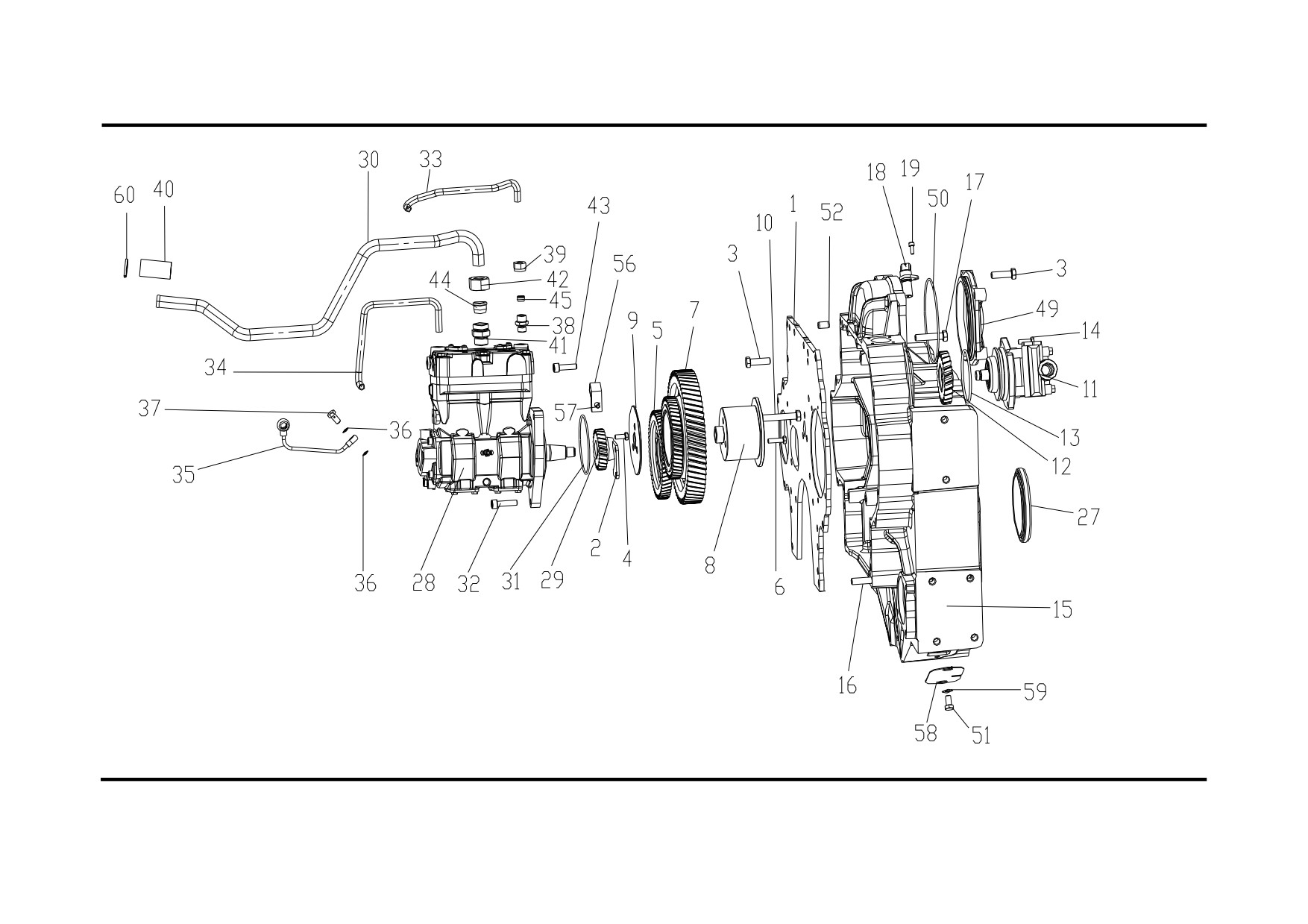

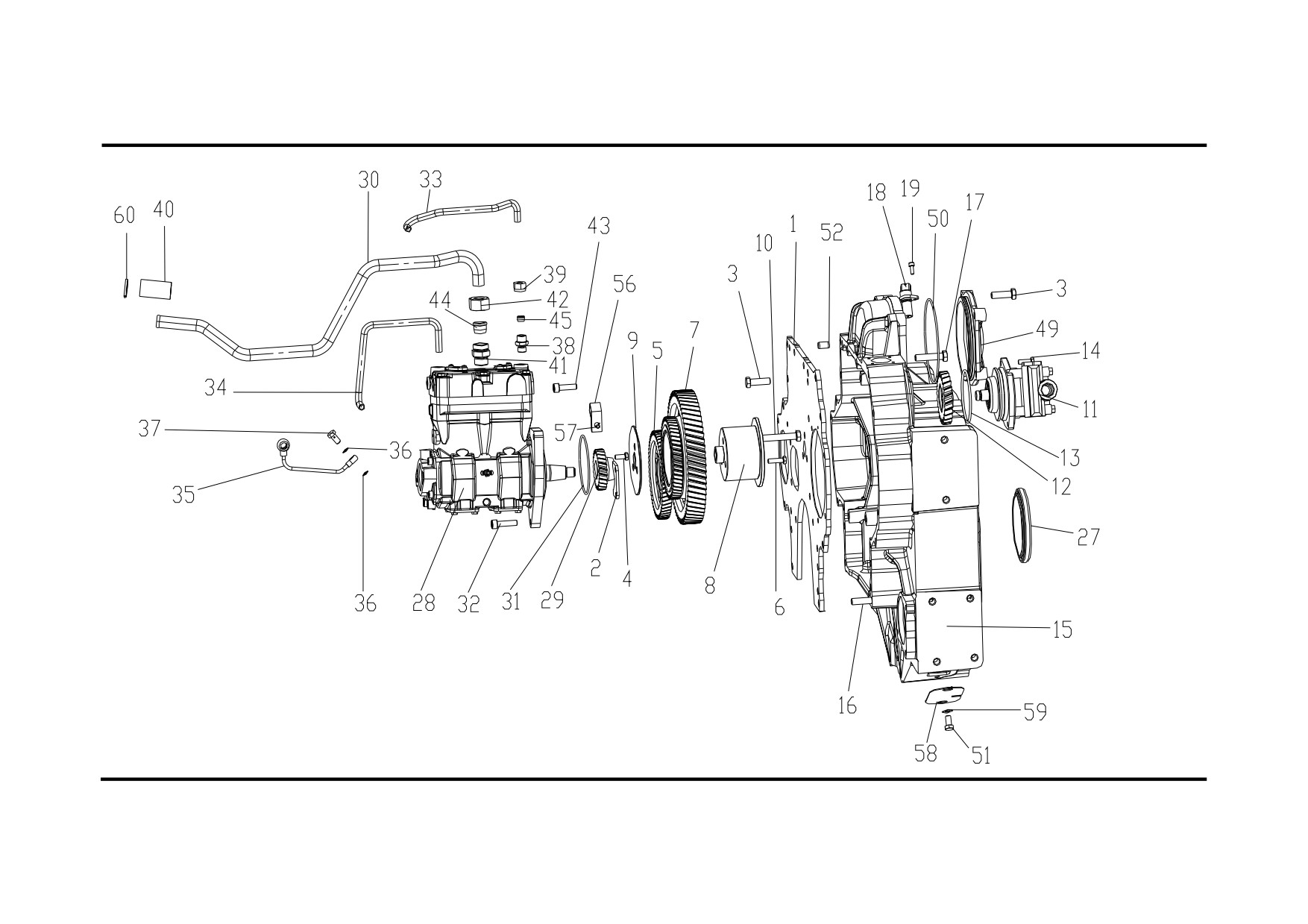

齿轮传动Ⅰ Шестерёнчатый приводⅠ
- 26 -
皮带传动结合组Ⅰ Ремённый приводⅠ
- 32 -
皮带传动结合组Ⅱ Ремённый приводⅡ
- 34 -
皮带传动结合组Ⅲ Ремённый привод Ⅲ
- 36 -
燃油系统Ⅰ Система питанияⅠ
- 38 -
燃油系统Ⅱ Система питанияⅡ
- 40 -
燃油系统Ⅲ Система питания Ⅲ
- 42 -
喷油器 Форсунка
- 44 -
排气系统Ⅰ Выхлопная системаⅠ
- 46 -
排气系统Ⅱ Выхлопная системаⅡ
- 48 -
进气系统 Впускная система
- 50 -
2.
发动机附件 АГРЕГАТЫ ДВИГАТЕЛЯ
- 52 -
发动机悬置Ⅰ
(车架纵梁宽 850mm，高 300mm 自卸车)Подвеска двигателяⅠ
- 53 -
空气滤清装置Ⅰ Воздушный фи
..................................................-
55 -
空气滤清装置Ⅱ Воздушный фи
..................................................-
57 -
空气滤清装置Ⅲ Воздушный фильтр(F2000/WP12)Ⅲ
- 59 -
冷却系Ⅰ Система охлажденияⅠ
- 61 -
冷却系Ⅱ Система охлажденияⅡ
- 63 -
膨胀箱Ⅰ Расширительный бачокⅠ
- 65 -
排气管及消声器Ⅰ (德龙 6×4/850 车架/手动底板加热车型) Газоотвод и глушительⅠ
- 67 -
排气管及消声器Ⅱ (德龙 8×4/850 车架/手动底板加热车型) Газоотвод и глушительⅡ
- 69 -
排气管及消声器Ⅲ (德龙 8×4/850 车架/手动底板加热车型) Газоотвод и глушитель Ⅲ
- 71 -
油门操纵机构Ⅰ Механизм управления акселераторомⅠ
- 73 -
300L 铝合金燃油箱及管路 Топливный бак в сборе
- 75 -
3.
离合器 СЦЕПЛЕНИЕ
- 77 -
Φ430 拉式膜片弹簧离合器 Диафрагменное сцепление тяговое
- 78 -
拉式离合器操纵装置Ⅰ Механизм привода сцепления стяжногоⅠ
- 80 -
拉式离合器操纵装置Ⅱ Механизм привода сцепления стяжногоⅡ
- 82 -
操纵机构的控制阀 Клапан управления механизмом сцепления
- 84 -
4.
传动轴 КАРДАННЫЙ ВАЛ
- 86 -
传动轴总成 Карданный вал в сборе
- 87 -
传动轴Ⅰ Карданный вал в сбореⅠ
- 89 -
传动轴Ⅱ Карданный валⅡ
- 91 -
传动轴Ⅲ Карданный вал Ⅲ
- 93 -
传动轴总成 Карданный вал в сборе
- 95 -
中间传动轴Ⅰ Промежуточный валⅠ
- 97 -
中间传动轴Ⅱ Промежуточный валⅡ
- 99 -
传动轴Ⅰ Карданный валⅠ
- 101 -
传动轴Ⅱ Карданный валⅡ
- 103 -
传动轴Ⅲ Карданный вал Ⅲ
- 105 -
5.
变速器 КОРОБКА ПЕРЕДАЧ
- 107 -
变速器壳体总成Ⅰ Корпус КПП в сбореⅠ
- 108 -
一轴总成Ⅰ Первичный вал в сбореⅠ
- 110 -
离合器壳体Ⅰ Корпус сцепления
................................................ - 112 -
离合器壳体Ⅱ Корпус сцепления
................................................ - 114 -
后盖总成Ⅰ Задняя крышка в сбореⅠ
- 116 -
后盖总成Ⅱ Задняя крышка в сбореⅡ
- 118 -
副箱气缸总成 Сервоусилитель в сборе
- 120 -
主轴后轴承盖总成 Задняя крышка в сборе
- 122 -
副箱加长中间轴焊接总成 Сваренный удлиненный вал в сборе
- 124 -
空气滤清调节器和螺塞总成 Регулятор воздушного фильтра и пробка в сборе
- 126 -
里程表接头总成 Соединитель спидометра
- 128 -
二轴总成 Вторичный вал в сборе
- 130 -
中间轴总成 Промежуточный вала в сборе
- 132 -
中间轴档板总成 Отбойник промежуточного вала в сборе
- 134 -
倒档中间轴总成 Вал задней передачи
- 136 -
二轴轴承总成 Подшипник вторичного вала в сборе
- 138 -
上盖总成Ⅰ Крышка верхняя в сбореⅠ
- 140 -
上盖总成Ⅱ Крышка верхняя в сбореⅡ
- 142 -
操纵装置总成Ⅰ Механизм переключения передачⅠ
- 144 -
操纵装置总成Ⅱ Механизм переключения передачⅡ
- 146 -
单 H 阀总成 Клапан воздушный в сборе
- 148 -
倒档倒导块总成 Блок зубчатой передачи задней передачи
- 150 -
变速箱辅助支撑 Установки вспомогательных подвесок
- 154 -
变速器悬置(8×4 车型) Подвеска коробки передач
- 156 -
6.
前轴 ПЕРЕДНИЙ МОСТ
- 158 -
前轴Ⅰ Передний мостⅠ
- 159 -
前轴Ⅱ Передний мост Ⅱ
- 161 -
前轴Ⅲ Перединй мост Ⅲ
- 163 -
转向横拉杆 Поперечная рулевая тяга
- 165 -
双转向前轴 Двухосное управление рулевым механизмом
- 167 -
双转向前轴Ⅱ Двухосное управление рулевым механизмом Ⅱ
- 169 -
双前轴转向拉杆Ⅲ Двухосное управление рулевым механизмом Ⅲ
- 171 -
双前轴转向拉杆Ⅳ Двухосное уп
................................................-
173 -
7.
中桥 CРЕДНИЙ МОСТ
................................................-
175 -
中桥桥壳Ⅰ Корпус среднего мостаⅠ
- 176 -
中桥桥壳Ⅱ Корпус среднего моста Ⅱ
- 178 -
中桥桥壳Ⅲ Корпус среднего моста Ⅲ
- 180 -
中桥驱动装置Ⅰ Привод среднего моста Ⅰ
- 182 -
中桥驱动装置Ⅱ Привод среднего моста Ⅱ
- 186 -
中桥驱动装置Ⅲ Привод среднего моста Ⅲ
- 190 -
8.
后桥 ЗАДНИЙ МОСТ
- 194 -
后桥壳Ⅰ Корпус заднего моста Ⅰ
- 195 -
后桥壳Ⅱ Корпус заднего моста Ⅱ
- 197 -
后桥驱动装置Ⅰ Привод заднего моста Ⅰ
- 199 -
后桥驱动装置Ⅱ Привод заднего моста Ⅱ
- 201 -
后桥驱动装置Ⅲ Привод заднего моста Ⅲ
- 203 -
后桥轮边行星减速器Ⅰ Планетарный редуктор заднего моста Ⅰ
- 205 -
后桥轮边行星减速器Ⅱ Планетарный редуктор заднего моста Ⅱ
- 207 -
后桥轮边行星减速器Ⅲ Планетарный редуктор заднего мост Ⅲ
- 209 -
9.
制动装置 ТОРМОЗНАЯ СИСТЕМА
- 211 -
空气压缩机出气管路Ⅰ Пневмопровода воздушного компрессораⅠ
- 213 -
空气压缩机出气管路Ⅱ Пневмопровода воздушного компрессораⅡ
- 215 -
10. 车架 РАМА АВТОМОБИЛЯ
- 217 -
车架总成 Рама в сборе
- 218 -
11. 电器 ЭЛЕКТРООБОРУДОВАНИЕ
- 220 -
组合仪表(带框架)总成 Комплекс приборов в сборе
- 221 -
信号灯总成 Лампочки индикаторные
- 223 -
电子车速里程表 Электронный спидометр
- 225 -
电子转速表 Электронный тахометр
- 227 -
翘板开关和点烟器 Переключатель и прикуриватель
- 229 -
翘板开关 Переключатели
- 231 -
手动空调控制系统Ⅰ Система кондиционирования и управления Ⅰ
- 233 -
手动空调本体、控制系统Ⅱ Сис
................................................-
235 -
暖风本体、控制系统 Переключ
................................................-
237 -
驾驶室进气装置 Воздухозаборное устройство для кабины
- 239 -
空气管道Ⅰ Воздухопровод Ⅰ
- 241 -
空气管道Ⅱ Воздухопровод Ⅱ
- 243 -
暖风装置(不带空调) Отопительное оборудование (без кондиционера)
- 245 -
暖风装置(不带空调) Отопительное оборудование (без кондиционера)
- 246 -
空调管路 Трубопровода кондиционера
- 247 -
空调储液罐 Ёмкость кондиционерной жидкости
- 249 -
组合开关和方向盘锁 Подрулевой переключатель и замок руля
- 251 -
离合器开关、制动灯开关 Выключатель сцепления и выключатель тормозного света
- 253 -
按钮开关(排气制动) Кнопка(моторное торможение)
- 255 -
中央电器装置板Ⅰ Блок предохранителей и реле Ⅰ
- 257 -
中央电器装置板Ⅱ Блок предохранителей и реле Ⅱ
- 259 -
电动玻璃升降器电器装置(选装) Переключатель электростеклоподъемника(на выбор)
- 261 -
ABS 控制元件 Блок АБС
- 263 -
收放机、扬声器、变压器及连接线束 Жгуты магнитолы
- 265 -
前照灯总成(带转向灯) Передние фары и лампочки поворота в сборе
- 267 -
前雾灯 Передние противотуманные фары
- 269 -
转向灯(保险杠) Указатель поворота на бампере
- 271 -
电喇叭及底盘电器Ⅰ Электросигнал и электрооборудование на раме Ⅰ
- 273 -
电喇叭及底盘电器Ⅱ Электросигнал и электрооборудование на раме Ⅱ
- 275 -
分线盒及倒车蜂鸣器、挂车插座 Бокс распределения、 зуммер заднего хода и розетка для прицепа
- 277 -
车后灯及尾灯支架 Задние фонари и кронштейн фонаря
- 279 -
车后灯(整体式档泥板) Задние фонари с одноблочным брызговиком
- 281 -
插座 Розетка АБС ABS
- 283 -
防抱死(防滑)系统传感器Ⅰ Датчик системы АБС Ⅰ
- 285 -
防抱死(防滑)系统电磁阀Ⅱ Электромагнитный клапан системы АБС Ⅱ
- 287 -
侧标志灯(翼子板) Боковой указатель
- 289 -
照明灯(高顶) Верхний лампы (на крыше высокой кабины)
- 291 -
驾驶室内照明灯(平顶) Внутрен
................................................-
293 -
后围照明灯 Фонарь заднего осв
................................................-
295 -
后围照明灯框架 Рамка фонарей заднего освещения
- 297 -
蓄电池箱Ⅰ Ящик аккумуляторных батарей Ⅰ
- 299 -
蓄电池箱Ⅱ Ящик аккумуляторных батарей Ⅱ
- 301 -
1. WP12 发动机 WP12 ДВИГАТЕЛЬ

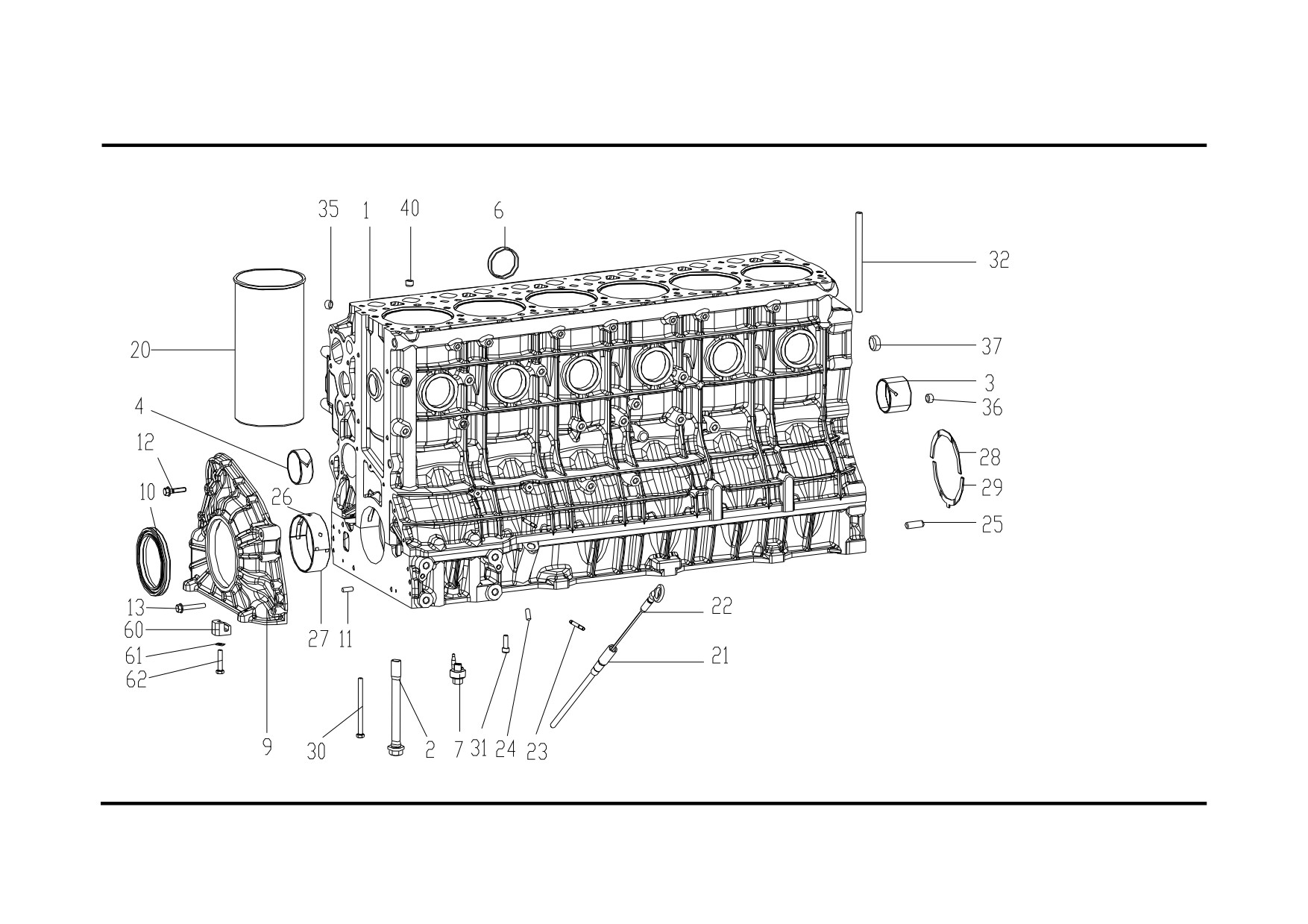

气缸体Ⅰ Блок цилиндровⅠ
气缸体 I Блок цилиндров I
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
1
612630010004
1
1
1
1
气缸体予装配
Предварительная сборка корпуса цилиндра
2
612630010057
14
14
14
14
主轴承螺栓
Болт главного подшипника
3
612630010075
1
1
1
1
后端凸轮轴衬套
Втулка кулачкового вала на заднем конце
4
61560010029
6
6
6
6
凸轮轴衬套
Втулка кулачкового вала
5
612639000030
10
10
10
10
40/12 N5564
碗形塞
Чашеобразная пробка
6
612639000031
6
6
6
6
60/12 N5564
碗形塞
Чашеобразная пробка
7
612630010173
6
6
6
6
喷嘴总成
Форсунка в сборе
8
612630010065
1
1
1
1
密封垫
Уплотнительная шайба
9
612630010168
1
1
1
1
前端盖
Передняя торцевая крышка
10
612630010106
1
1
1
1
曲轴前油封
Передний сальник коленвала
11
90003901420
2
2
2
2
圆柱销
Цилиндрическая шпонка
12
612639000084
7
7
7
7
带法兰六角头螺栓
Шестигранный головочный болт с фланцем
13
612639000085
4
4
4
4
带法兰六角头螺栓
Шестигранный головочный болт с фланцем
14
612630010107
3
3
3
3
O 型密封圈
Уплотнительное кольцо
15
90003802411
8
8
8
8
M8×16DIN933-8.8
六角头螺栓
Болт с шестигранной головкой
16
612630010072
1
1
1
1
机油冷却器盖总成
Крышка в сборе для масляного охладителя
17
612639000072
2
2
2
2
O 型密封圈
Уплотнительное кольцо
18
612639000073
13
13
13
13
六角头螺栓
Болт
19
612639000067
1
1
1
1
M26×1.5
螺塞
Резьбовая пробка
20
612630010055
6
6
6
6
气缸套
Втулка цилиндра
21
612600011979
1
1
1
1
油尺管组件
Труба масломера в сборе
22
612600010559
1
1
气缸体Ⅱ Блок цилиндров Ⅱ
气缸体Ⅱ Блок цилиндров Ⅱ
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
23
612639000079
2
2
2
2
双头螺栓
Шпилька
24
612639000093
3
3
3
3
定位销
Фиксирующий штифт
25
612639000034
1
1
1
1
DIN12h8×35
定位销
Фиксирующий штифт
26
612630010088
7
7
7
7
主轴承上瓦
Верхний
вкладыш главного
подшипника
27
612630010089
7
7
7
7
主轴承下瓦
Верхний
вкладыш главного
подшипника
28
612630010070
2
2
2
2
上止推片
Верхняя упорная пластинка
29
612630010071
2
2
2
2
下止推片
Нижняя упорная пластинка
30
90003802493
8
8
8
8
M8×110DIN933-8.8
六角头螺栓
Болт
31
90003862428
15
15
15
15
内六角圆柱头螺钉
Винт с внутренней шестигранью и
цилиндрической головкой
32
612630010069
14
14
14
14
气缸盖螺栓
Болт крышки цилиндра
33
612639000088
1
1
1
1
O 型密封圈
Уплотнительное кольцо
34
612639000014
3
3
3
3
六角头螺栓
Болт с шестигранной головкой
35
612639000032
2
2
2
2
碗形塞
Чашеобразная пробка
36
612639000033
3
3
3
3
碗形塞
Чашеобразная пробка
37
90003989204
2
2
2
2
碗形塞
Чашеобразная пробка
38
612600080875
1
1
1
1
压力传感器
Датчика давления
39
612600080275
1
1
1
1
密封垫圈
Уплотнительное кольцо
40
612639000089
12
12
12
12
圆柱销
Цилиндрическая шпонка
41
90003802523
4
4
4
4
M8×25DIN933-8.8
六角头螺栓
Болт
42
612630010056
1
о масляного фильтра
43
612630010239
2
2
2
2
机油滤清器
Масляный фильтр
44
612639000078
4
4
4
4
M8×85
六角头螺栓
Болт
气缸体Ⅱ Блок цилиндров Ⅱ

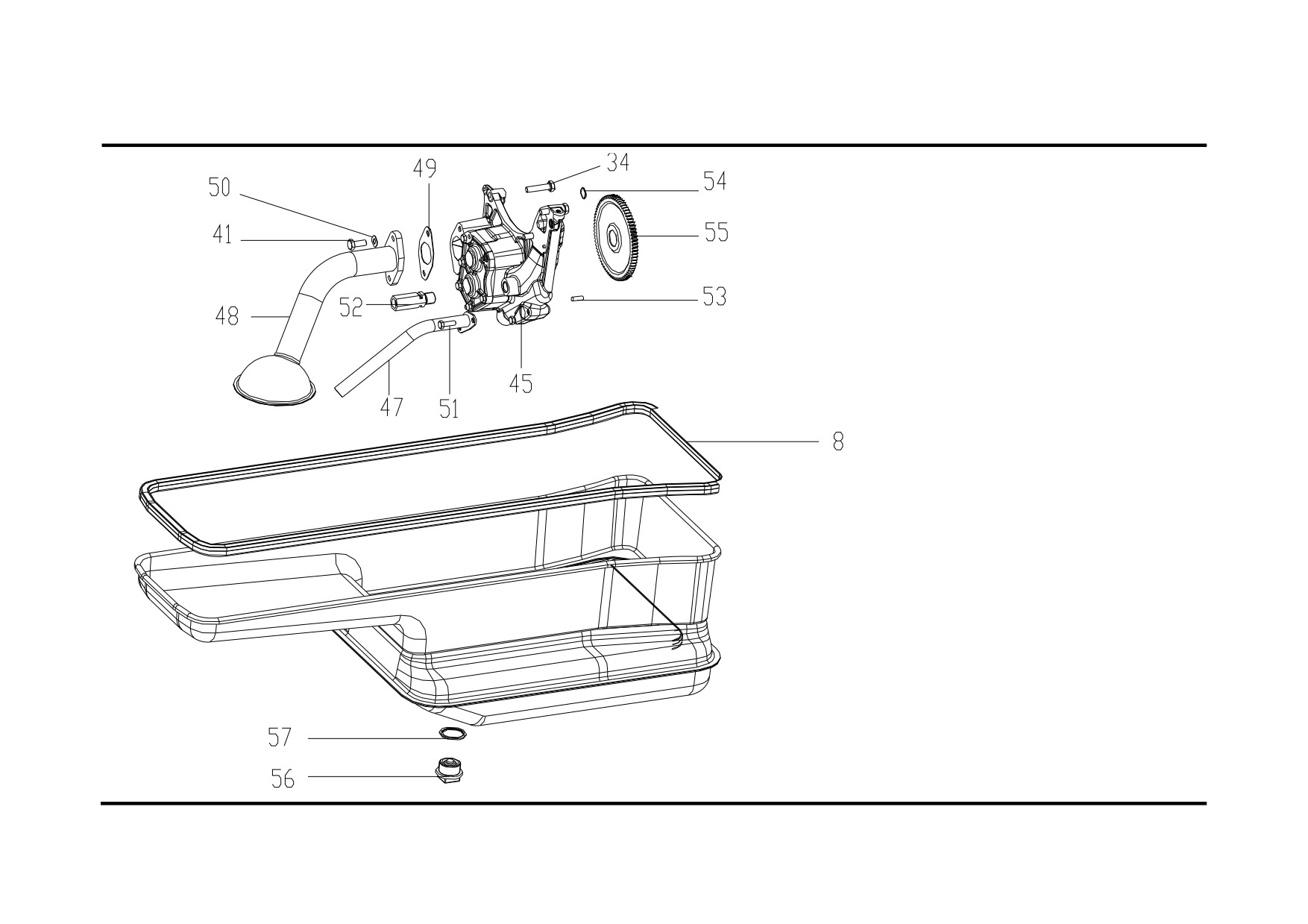

气缸体Ⅲ Блок цилиндров Ⅲ
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
45
612630010028
1
1
1
1
机油泵
Масляный насос
46
612630010050
1
1
1
1
机油冷却器
Охладитель масла
47
612630010038
1
1
1
1
油管组件
Топливопровод
48
612630010163
1
1
1
1
集滤器总成
Маслосборник в сборе
49
6140778
1
1
1
1
垫片
Прокладка
50
90003932024
2
2
2
2
波型弹性垫圈
Волнистая упругая шайба
51
90003802424
2
2
2
2
M8×25DIN933-8.8
六角头螺栓
Болт
52
612630010143
1
1
1
1
限压阀
Клапан ограничения давления
53
612639000013
2
2
2
2
圆柱销
Цилиндрическая шпонка
54
612639000019
1
1
1
1
O 型密封圈
Уплотнительное кольцо
55
612630010033
1
1
1
1
机油泵驱动齿轮
Приводная шестерня масляного
насоса
56
612600150108
1
1
1
1
磁性螺塞总成
Магнитная резьбовая пробка в
сборе
57
612600150106
1
1
1
1
密封垫圈
Уплотнительное кольцо
58
612630010161
1
1
1
1
油底壳总成
Поддон картера в сборе
59
612630010175
1
1
1
1
盖板
Перекрывающая пластина
60
614150046
12
12
12
12
油底壳托块
Подушка
61
90003930261
12
12
12
12
平垫圈
Плоская шайба
62
90003802442
12
12
12
12
M8×40DIN933-8.8
六角头螺栓
Болт
曲轴飞轮 Маховик коленчатого вала
曲轴飞轮 Маховик коленчатого вала
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
1
612630020038
1
1
1
1
曲轴总成
Коленвала в сборе
2
612630020015
1
1
1
1
垫片
Прокладка
3
612630020016
1
1
1
1
减振器
Амортизатор
4
612630060030
1
1
1
1
皮带轮
Шкив
5
90003802544
6
6
6
6
M10×30-DIN933-10.9
六角头螺栓
Болт
6
612630020006
1
1
1
1
曲轴齿轮
Шестерня коленвала
7
612600020208
1
1
1
1
飞轮齿圈
Шестеренное кольцо маховика
8
612630020051
1
1
1
1
飞轮
Маховое колесо
9
90003901418
2
2
2
2
圆柱销
Цилиндрическая шпонка
10
612630020010
9
9
9
9
飞轮螺栓
Болт махового колеса
11
612630020009
6
6
6
6
皮带轮螺栓
Болт шкива
12
90003311416
1
1
1
1
向心球轴承
Подшипник
13
90003800579
10
10
10
10
M10×85-DIN931-8.8
六角头螺栓
Болт
14
90003813571
2
2
2
2
双头螺柱
Шпилька
15
90003871305
2
2
2
2
1 型六角螺母
Гайка
16
90003932024
12
12
12
12
波形弹性垫圈
Волнистая упругая шайба
17
90003934310
1
1
1
1
孔用弹性挡圈
Упругая упорная шайба
18
612630020008
1
1
1
1
机油泵齿轮
Шестерня масляного насоса
连杆和活塞 Шатун и поршень
连杆和活塞 Шатун и поршень
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
1
612630020024
6
6
6
6
活塞
Поршень
2
612630020025
6
6
6
6
活塞销
Палец поршня
3
612630020026
6
6
6
6
梯形环
Трапецеидальное кольцо
4
612630020027
6
6
6
6
锥面环
Коническое кольцо
5
612630020028
6
6
6
6
螺旋撑簧油环
Спиральная распорная пружина
6
612630020029
12
12
12
12
活塞销档圈
Упорная шайба пальца поршня
7
612630020017
6
6
6
6
连杆
Шатун
8
61800030019
12
12
12
12
连杆螺栓
Болт шатуна
9
612630020018
6
6
6
6
连杆下瓦
Нижний вкладыш шатуна
10
612630020019
6
6
6
6
连杆上瓦
Верхний вкладыш шатуна
气缸盖总成 Головка цилиндра в сборе
气缸盖总成 Головка цилиндра в сборе
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
1
612630040001
6
6
6
6
气缸盖
Крышка цилиндра
2
612630040002
24
24
24
24
气缸盖主螺栓
Главный болт крышки цилиндра
3
612630040005
6
6
6
6
气缸盖罩
Колпачок крышки цилиндра
4
612630040006
6
6
6
6
气缸盖衬垫
Прокладка крышки цилиндра
612630040074
6
6
6
6
气缸盖衬垫
Втулка колпачка крышки цилиндра
5
612630040007
6
6
6
6
气缸盖罩衬垫
Крышка цилиндра
6
612630040010
2
2
2
2
吊环夹紧块
Зажимный блок
7
61200040023
10
10
10
10
夹紧块
Зажимный блок
8
61200040034
14
14
14
14
带肩螺母
Гайка с буртиком
9
90003989480
12
12
12
12
17/8 DIN05564
碗形塞
Чашеобразная пробка
10
90003989725
30
30
30
30
25/8 NO5564
碗形塞
Чашеобразная пробка
11
612630040072
6
6
6
6
堵塞
Пробка
12
612630040086
1
1
1
1
放气管总成
Газоотводная труба в сборе
13
612639000047
6
6
6
6
空心螺栓
Болт
14
614010388
2
2
2
2
吊环螺钉
Винт подвесной скобы
15
61800050151
24
24
24
24
气门杆密封套
Уплотняющая втулка штока клапана
16
90003098010
12
12
12
12
密封垫片
Уплотнительная прокладка
17
90003800023
30
30
30
30
M8×90
六角头螺栓
Болт с шестигранной головкой
18
90003932023
30
30
30
30
B8DIN137
波形弹性垫圈
Волнистая упругая шайба
配气机构Ⅱ Воздухораспределительный механизмⅡ
配气机构Ⅰ Воздухораспределительный механизмⅠ
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
1
612630050051
1
1
1
1
凸轮轴
Кулачковый вал
2
612630050001
12
12
12
12
进气门
Впускной клапан
进气门
Впускной клапан
3
612630050002
12
12
12
12
排气门
Выпускной клапан
4
612630050005
24
24
24
24
气门弹簧
Пружина клапана
5
612630050007
12
12
12
12
挺柱
Толкатель
6
612630050008
6
6
6
6
EVB 气门桥
Мост клапана EVB
7
612630050009
6
6
6
6
气门桥
Мост клапана газа
8
612630050010
6
6
6
6
EVB 支架
Опорная стойка EVB
9
612630050011
6
6
6
6
EVB 调整螺钉
Регулирующий винт EVB
10
612630050012
6
6
6
6
EVB 锁紧螺母
Контрящая гайка EVB
11
612639000066
6
6
6
6
螺栓
Болт
12
612630050013
6
6
6
6
摇臂支架
Опорная стойка качающегося рычага
13
612630050014
24
24
24
24
气门弹簧上座
Верхняя гнезда пружины клапана
14
612630050015
48
48
48
48
气门锁夹
Замочная скоба клапан
15
612630050026
12
12
12
12
摇臂
Качающийся рычаг
16
612630050027
12
12
12
12
调整螺钉/垫块
Регулирующий винт/колодка
17
612630050028
12
12
12
12
锁紧螺母
Стопорная гайка
18
612630050029
12
12
12
12
球销
Шаровой палец
19
612630050018
6
6
6
6
摇臂轴
Вал качающегося рычага
20
612639000095
12
12
12
12
六角头螺栓
Болт с шестигранной головкой
21
612630050019
24
е гнездо пружины клапана
配气机构Ⅱ Воздухораспределительный механизмⅡ
配气机构Ⅱ Воздухораспределительный механизмⅡ
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
22
612630050021
12
12
12
12
气门推杆
Толкатель клапана
23
612639000061
1
1
1
1
圆柱销
Цилиндрическая шпонка
24
90015200021
30
30
30
30
圆柱销
Цилиндрическая шпонка
25
612630040052
6
6
6
6
喷油器线束支架
Опорная стойка пучка проводов
форсунки
26
612639000087
6
6
6
6
圆柱销
Цилиндрическая шпонка
齿轮传动Ⅱ Шестерёнчатый приводⅡ
齿轮传动Ⅰ Шестерёнчатый приводⅠ
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
1
612630030001
1
1
1
1
飞轮壳连接板
Соединительная планка кожуха маховика
2
612630030002
1
1
1
1
凸轮轴止推板
Упорная планка кулачкового вала
3
90003800619
12
12
12
12
M12×40
六角头螺栓
Болт
4
90003802443
2
2
2
2
M8×20-DIN933-10.9
六角头螺栓
Болт
5
612630030003
1
1
1
1
凸轮轴齿轮
Шестерня кулачкового вала
6
90003802432
3
3
3
3
M8×30-DIN933-8.8
六角头螺栓
Болт
7
612630030040
1
1
1
1
中间齿轮分总成
Промежуточная шестерня в сборе
8
612630030019
1
1
1
1
中间齿轮轴
Вал промежуточной шестерни
9
612630030020
1
1
1
1
惰轮挡板
Упорная планка паразитного колеса
10
612639000025
3
3
3
3
六角头螺栓
Болт
11
12
13
14
90003802419
2
2
2
2
六角头螺栓
Болт
15
612630030006
1
1
1
1
飞轮壳
Кожух маховика
16
90011350063
11
11
11
11
六角头螺栓
Болт
17
90011350058
2
2
2
2
六角头螺栓
Болт
18
612630030007
1
1
1
1
转速传感器
Датчик оборотов
19
90013050006
1
1
1
1
内六角圆柱头螺钉
Винт
20
612630030023
1
1
1
1
喷油泵法兰
Фланец топливного насоса
612630030024
1
1
共轨喷油泵
Топливный насос общего рельса
21
612630030056
1
1
опливного насоса
22
612630030026
1
1
1
1
喷油泵齿轮
Болт
齿轮传动Ⅱ Шестерёнчатый привод Ⅱ
齿轮传动Ⅱ Шестерёнчатый привод Ⅱ
序号
图号
柴油机型号(件数)
规格标准
名称
П/п
Обозначение
Количество по моделям
Нормы
Наименование
106
107
108
109
23
90003802532
4
4
4
4
六角头螺栓
Болт
24
612630030044
1
1
1
1
O 型密封圈
уплотнительное кольцо
25
90003802542
4
4
4
4
六角头螺栓
Болт
26
612639000065
1
1
1
1
六角头螺栓
Болт
27
612630030009
1
1
1
1
曲轴后油封
Задний сальник коленвала
28
612630030047
1
1
1
1
双缸空气压缩机
Двухцилиндровый воздушный компрессор
29
612630030032
1
1
1
1
空压机齿轮
Шестерня комперссора
30
612630030033
1
1
1
1
空压机进气管
Впускная труба компрессора
31
612639000039
1
1
1
1
O 型密封圈
Уплотнительное кольцо
32
90013550004
2
2
2
2
圆柱头内六角螺栓
Винт
33
612630030034
1
1
1
1
空压机出水管
Выпускная труба компрессора
34
612630030036
1
1
1
1
空压机进水管
Впускная труба компрессора
612630030037
1
1
1
1
双缸空压机机油管
Маслопровод двухцилиндрового воздушного
35
компрессора
36
90003098010
4
4
4
4
密封垫圈
Уплотнительное кольцо
37
612630030055
2
2
2
2
空心螺栓
Пустотелый болт
38
612639000057
4
4
4
4
双管接头
Двухтрубное соединение
39
612639000022
4
4
4
4
联接螺母
Соединительная гайка
40
41
612639000060
2
2
2
2
双管接头
Двухтрубное соединение
42
612639000041
2
2
2
2
管接螺母
Соединительная гайка
содержание .. 1 2 ..
///////////////////////////////////////
