LG956 Фронтальный погрузчик. Каталог запчастей - часть 3

H1

版权所有  不得翻印

         51

                                          山东临工

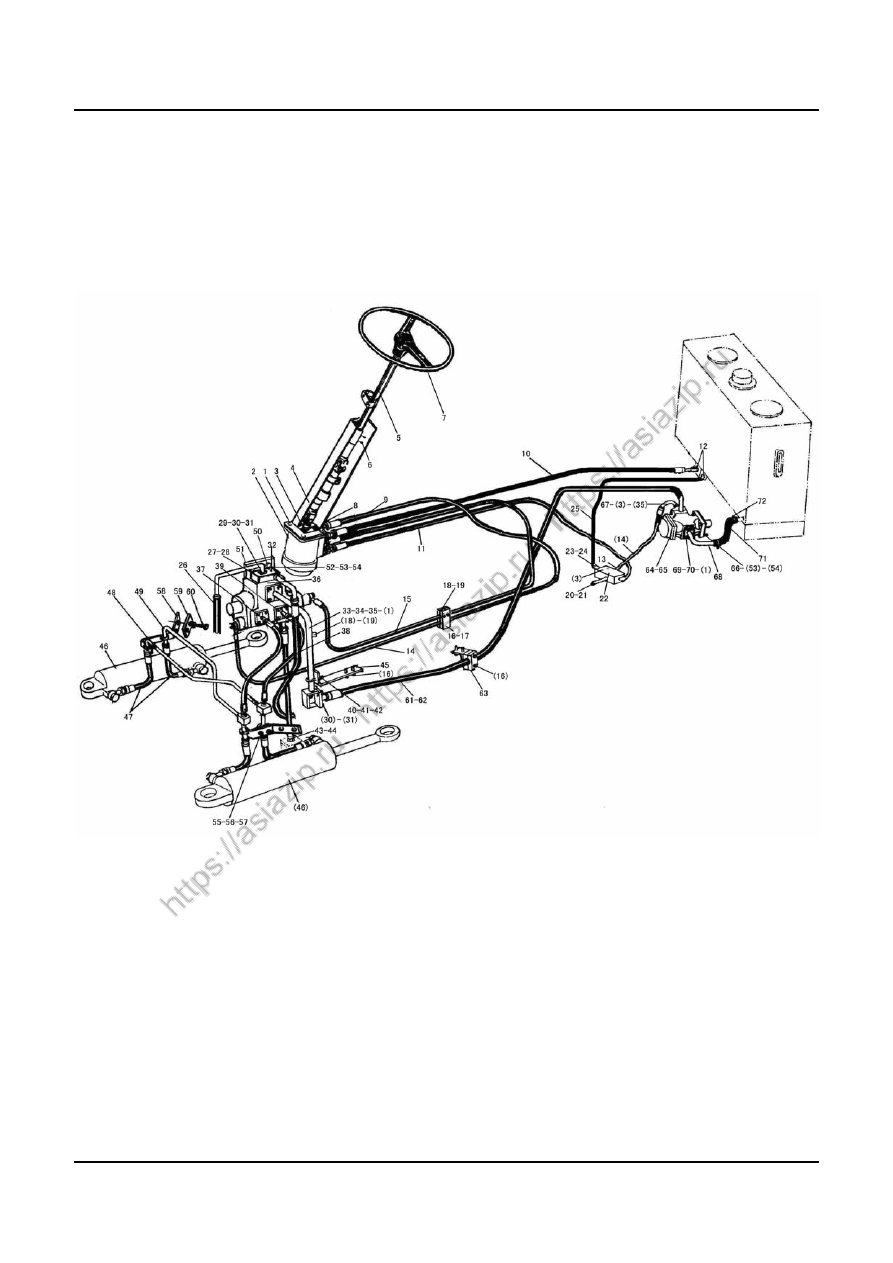

转向系统
STEERING SYSTEM











H1

版权所有  不得翻印

 52

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

20



2

4120001002  转向器 BZZ3-100

STEERING GEAR BZZ3-100

1



3

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

10



4

2920000002  固定架

FIXED MOUNT

1



5

4120000343  转向柱 LG-50G

STEERING COLUMN LG-50G

1



6

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



7

4120000018  方向盘 FXP-50F

STEERING WHEEL FXP-50F

1



8

4041000541  直接头 LGB12001820

ADAPTER LGB12001820

4



9

4041000539  软管 LGB124005090

TUBE LGB124005090

2



10

4041000149  软管 LGB124005180

TUBE LGB124005180

1



11

2920000791  转向器进油胶管

FEEDING HOSE OF STEERING GEAR

1



12

4041000150  直接头 LGB12001814

ADAPTER LGB12001814

4



13

2920000792  直角组合接头

ANGLE ASSEMBLY JOINT

1



14

4041000152  软管 LGB125005120

TUBE LGB125005120

2



15

4041000153  软管 LGB125005080

TUBE LGB125005080

1



16

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

10



17

2920000004  油路块总成

OIL VALVE BLOCK

1



18

4041000156  螺塞 LGB13501421

PLUG LGB13501421

2



19

4030000238  O 形圈 GB3452.1-11.2*2.65G

O-RING GB3452.1-11.2*2.65G

2



20

4041000598  堵塞 LGB14201604

JAMMING LGB14201604

1



21

4030000179  O 形圈 GB3452.1-8.50*1.80G

O-RING GB3452.1-8.50*1.80G

1



22

4120000448  压力选择阀 SF8-C

PRESSURE SELECTION VALVE SF8-C

1



23

4011000339  螺栓 JB999-M14*1.5*28-35

BOLT JB999-M14*1.5*28-35

2



24

4030000057  垫圈 JB1002-14-T2

WASHER JB1002-14-T2

4



25

2912000756  选择阀回油管

OIL RETURN PIPE FOR SELECTION VALVE

1



26

4041000154  软管 LGB125014070

TUBE LGB125014070

1



27

4120000451  卸载阀 SXH25

PRESSURE RELIEF VALVE SXH25

1



28

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

5



29

2921000774  弯管接头

ANGULAR PIPE UNION

1



30

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

24



31

4041000026  分体法兰 LGB117310491

FLANGED LGB117310491

6



32

4014000144  螺钉 GB70.1-M10*70EpZn-8.8

BOLT GB70.1-M10*70EpZn-8.8

4



33

2921000002  放大阀进油钢管

OIL INLET PIPE

1



34

4041000144  分体法兰 LGB117312552

FLANGED LGB117312552

2



35

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

4



36

4120000504  流量放大阀 ZLF25A

PILOT-ACINATED VALVE ZLF25A

1



37

2921000003  放大阀 B 口出油胶管

OIL INLET PIPE(B)

1



38

2921000023  卸载阀回油胶管

OIL RETURN PIPE FOR VALVE

1



39

2921000004  放大阀 A 口出油胶管

OIL INLET PIPE(A)

1



40

4011000556  U 形螺栓 JB/ZQ4321-33Zn-Q235A·F

U-BOLT JB/ZQ4321-33Zn-Q235A·F

1



41

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

2



42

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

2



43

4041000540  软管 LGB161012049

TUBE LGB161012049

1



44

4041000027  分体法兰 LGB117312551

FLANGED LGB117312551

1



45

2921000005  支架

SET FRAME

1



46

4120000553  转向缸 HSGL-90*50*424-835

STEERING CYLINDER HSGL-90*50*424-835

2



47

4041000158  软管 LGB124006058

TUBE LGB124006058

4



48

2921000007  钢管 B

B-OIL INLET PIPE

1



49

2921000006  钢管 A

A-OIL INLET PIPE

1



50

4011000482  螺栓 GB16674-M14*30EpZn-8.8

BOLT GB16674-M14*30EpZn-8.8

2



51

2921000008  流量放大阀支架

SET FRAME

1



52

4011000054  螺栓 GB5782-M12*120EpZn-8.8

BOLT GB5782-M12*120EpZn-8.8

3



53

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

7



54

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

7



H1

版权所有  不得翻印

 53

                                           山东临工

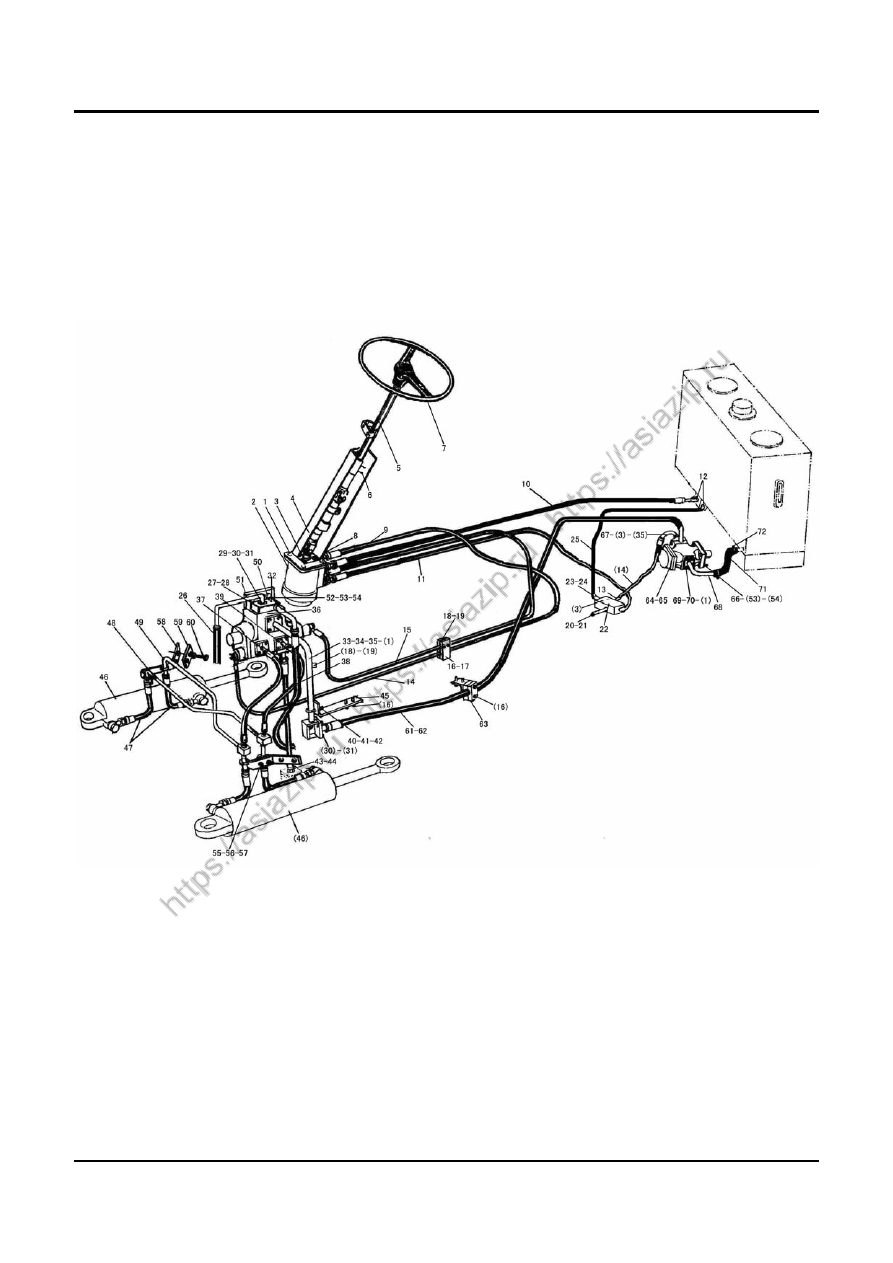

转向系统
STEERING SYSTEM











H1

版权所有  不得翻印

 54

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

55

4011000555  U 形螺栓 JB/ZQ4321-18Zn-Q235A·F

U-BOLT JB/ZQ4321-18Zn-Q235A·F

4



56

4015000207  垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

8



57

4013000028  螺母 GB6170-M6EpZn-10

NUT GB6170-M6EpZn-10

8



58

2921000009  支架

SET FRAME

2



59

2921000010  橡胶垫

RUBBER SPACER

2



60

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4



61

4041000146  软管 LGB103010200

TUBE LGB103010200

1



62

4030000026  0 形圈 GB3452.1-32.5*3.55G

0-RING GB3452.1-32.5*3.55G

2



63

2919000002  转向泵出油胶管管夹

CLIP

1



64

2911000004  泵用密封垫

SEAL WASHER

1



65

4120000691  转向泵 CBGj2080C

STEERING PUMP CBGj2080C

1



66

4012000003  螺柱 GB898-M12*35EpZn-8.8

BOLT GB898-M12*35EpZn-8.8

4



67

2919000003  转向泵出油钢管

OUTLET TUBE FROM PUMP

1



68

2919000004  转向泵吸油钢管

INTAKE TUBE FROM PUMP

1



69

4041000011  分体法兰 LGB117314650

FLANGED LGB117314650

1



70

4030000235  0 形圈 GB3452.1-43.7*3.55G

0-RING GB3452.1-43.7*3.55G

1



71

4120000848  吸油胶管 HG4-763-64*300

INTAKE PIPE HG4-763-64*300

1



72

4017000013  喉箍 JB8870-d90

CLIP JB8870-d90

4



H2

版权所有  不得翻印

         55

                                          山东临工

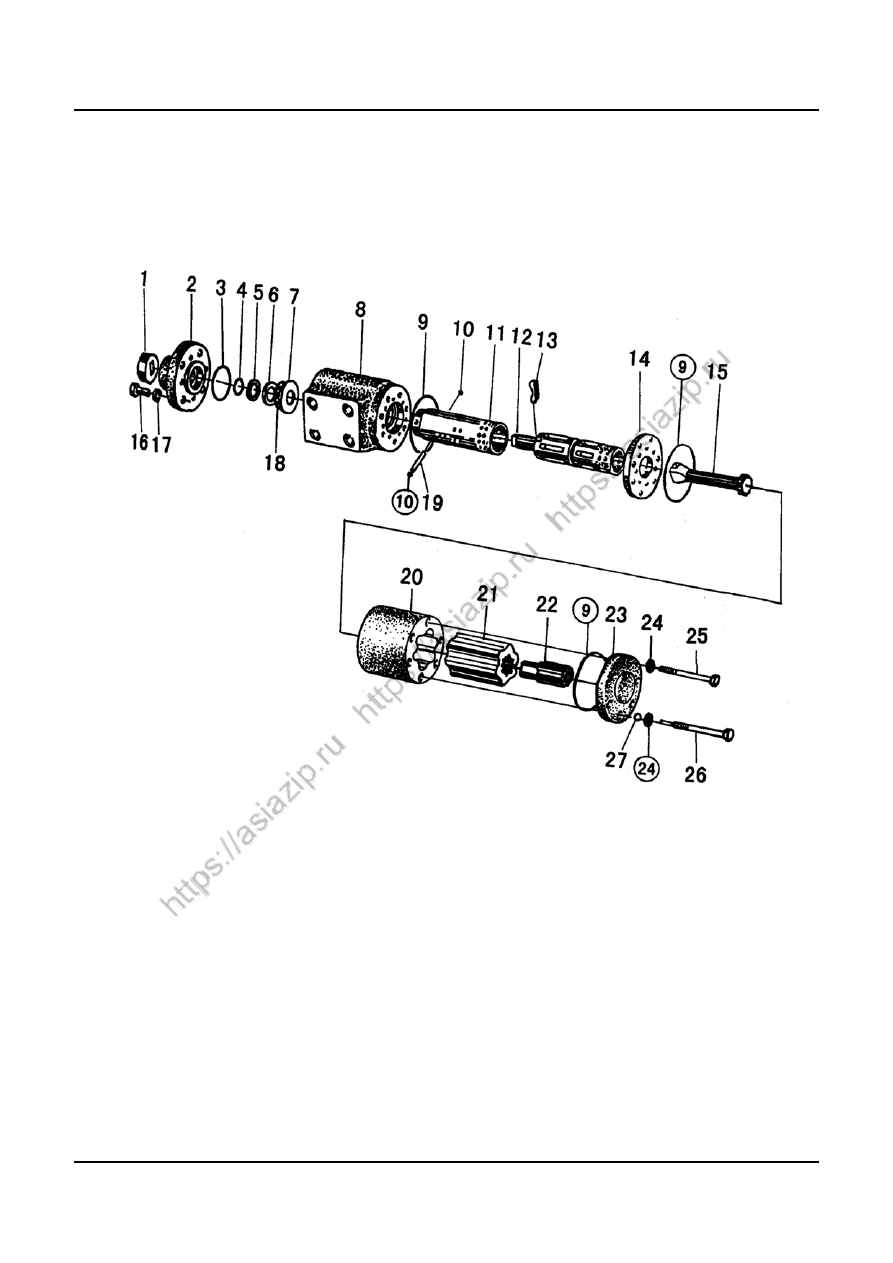

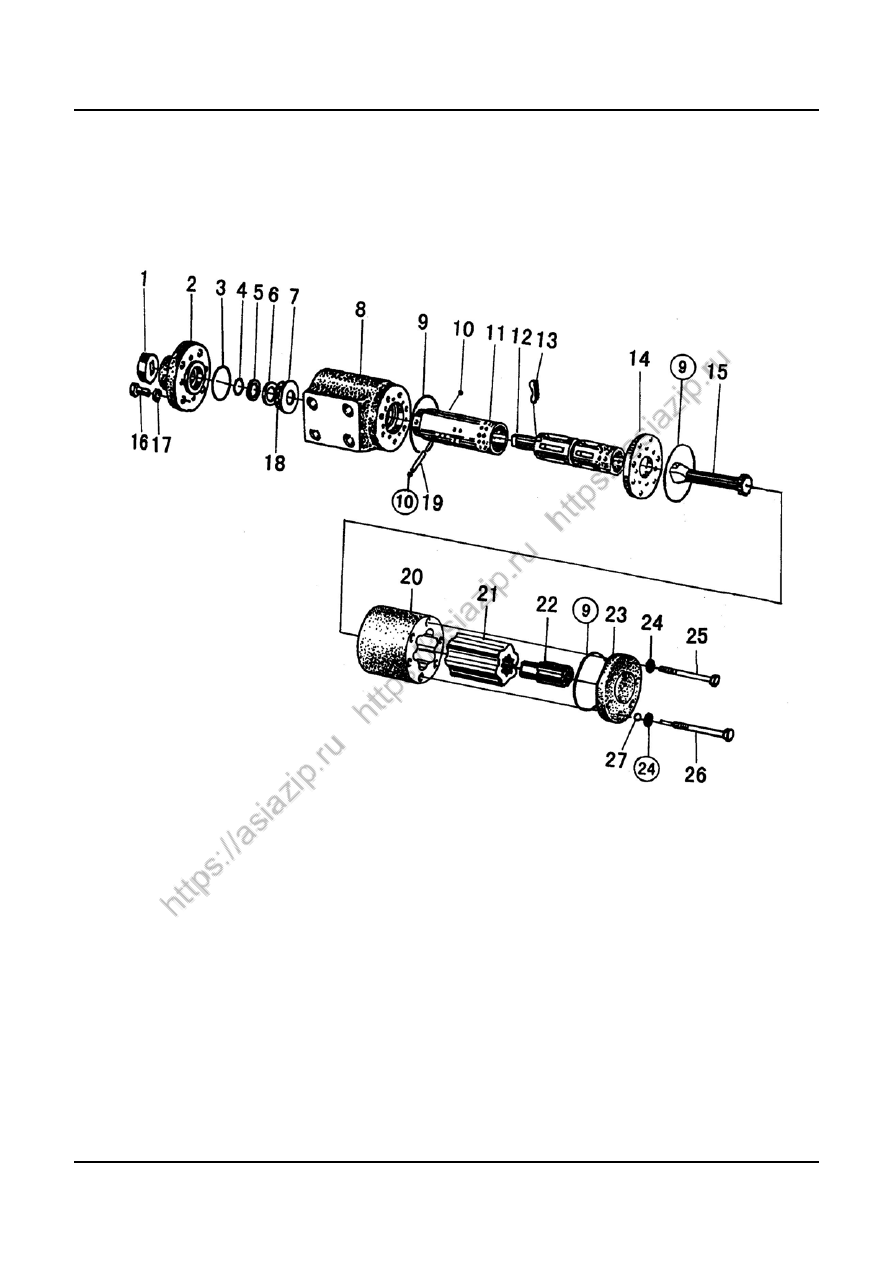

转向器总成
STEERING GEAR









H2

版权所有  不得翻印

 56

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



连接块组件

CONNE CTING BLOCKS MODULE

1

2



前盖

FRONT COVER

1

3



O 型圈

O-RING

1

4



O 型圈

O-RING

1

5



X 型圈

X-RING

1

6



挡环

GASKET

1

7



挡环

GASKET

1

8



阀体

VALVE BLOCK

1

9



O 型圈

O-RING

3

10



垫片

GASKET

2

11



阀套

VALVE SLEEVE

1

12



阀芯

VALVE STEM

1

13



弹簧片

SPRING SLIP

6

14



隔盘

ISOLATING PLATE

1

15



联动轴

COUPLING SHAFT

1

16



螺钉

BOLT

4

17



垫圈 8

LOCK WASHER8

4

18



推力滚针轴承

THRUSTNEEDLE BEARING

1

19



拨销

CENTER PIN

1

20



定子

STATOR MODULE

1

21



转子

ROTOR

1

22



限位柱

STOPPER

1

23



后盖

REAR COVER

1

24



组合密封垫

SEAL RING

7

25



螺栓

SCREW

6

26



限位螺栓组件

CAGING BOLT MODULE

1

27



钢球

STEEL BALL

1



H3

版权所有  不得翻印

         57

                                          山东临工

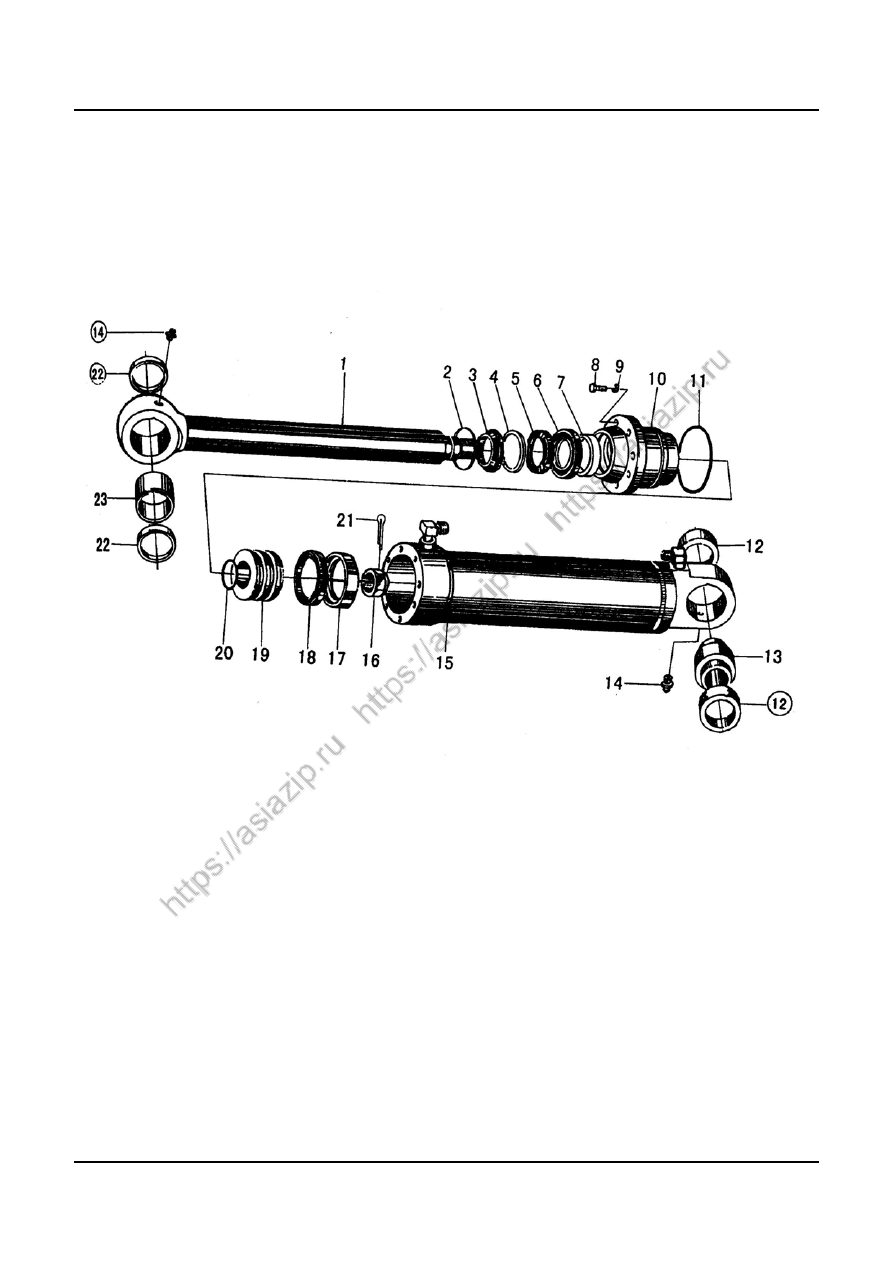

转向油缸总成
STEERING CYLINDER










H3

版权所有  不得翻印

 58

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



活塞杆

PISTON ROD

1

2



卡环

LOCK RING

1

3



防尘圈

DUST PROOF RING

1

4



挡圈

RING SNAP

1

5



U 形圈

U-RING

11

6



缓冲环

CUSHION RING

1

7



支承环

SUPPORTING RING

1

8



螺栓

BOLT

10

9



垫圈

LOCK WASHER

10

10



缸盖

CYLINDER COVER

1

11



O 形圈

O-RING

1

12



挡块

HOLDING BLOCK

2

13



关节轴承

JOINT BEARING

1

14



油杯

FIRRING

1

15



缸体

CYLINDER BODY

1

16



带槽螺母

NUT WITH SLOT

1

17



孔用支承环

SUPPORTING RING

1

18



孔用组合封

FABRICATE SEALING

1

19



活塞杆

PISTON ROD

1

20



O 形圈

O-RING

1

21



开口销

SPLIT PIN

1

22



防尘圈

DUST PROOF RING

2

23



衬套

BUSHING

1























I

行车制动系统



SERVICE BRAKE SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.





I1

版权所有  不得翻印

         59

                                          山东临工

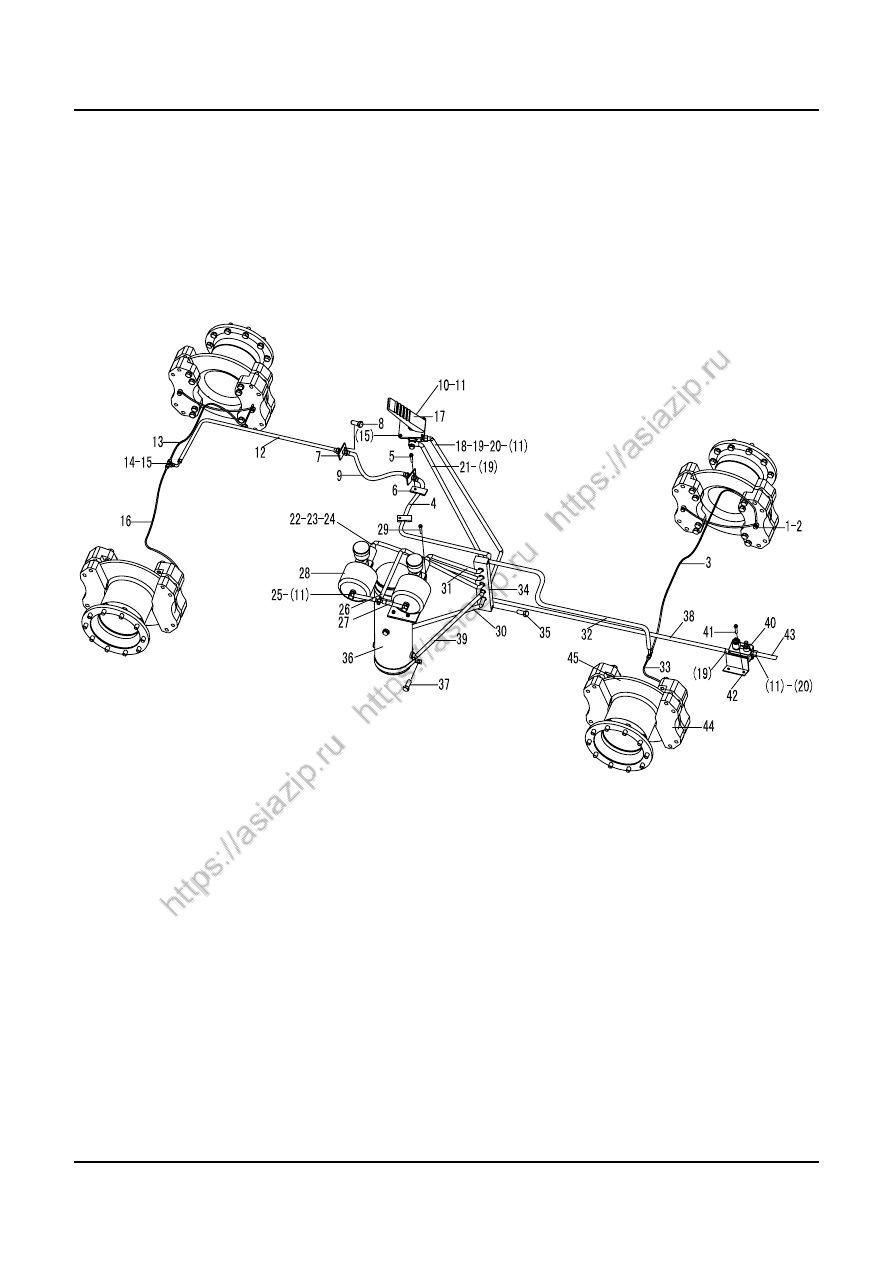

行车制动系统
SERVICE BRAKE SYSTEM









I1

版权所有  不得翻印

 60

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000002  垫圈

WASHER

18

T2

2

2922000003  制动器管接头

CONNECTOR

8

35

3

2922000004  后桥右油管

TUBE OF REAR AXLE(RIGHT)

1

部件

4

2922000057  前桥油管

TUBE TO FRONT AXLE

1



5

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

3



6

2901000003  管夹

CLIP

3

部件

7

2922000010  二通管组

CONNECTORS

2

部件

8

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



9

2922000046  中部油管

FORERUNNER TUBE

1

部件

10

4030000055  螺塞 JB1000-M22*1.5-35

PLUG JB1000-M22*1.5-35

1



11

2901000006  垫圈

WASHER

13

软钢纸板

12

2922000011  制动油管

TUBE OF BRAKE

1

部件

13

2922000047  前桥右油管

TUBE OF FRONT AXLE(RIGHT)

1

部件

14

2922000013  三通接头

TEE OF THE OIL LINE

2

35

15

4011000455  螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

6



16

2922000049  前桥左油管

TUBE OF FRONT AXLE(LEFT)

1

部件

17

4120000089  脚制动阀 XM-60

BRAKE VALVE XM-60

1



18

2922000058  制动阀至储气罐气管

TUE TO AIR RESERVOIR

1



19

2901000005  垫圈

WASHER

10

软钢纸板

20

2901000007  二通接头

CONNECTOR

4

35

21

2922000059  制动阀至加力泵气管

TUBE TO BOOSTER

1



22

2922000016  加力泵管接头

CONNECTOR

2

35

23

2922000017  垫圈

WASHER

2

T2

24

2922000060  前加力泵油管

TUBE TO FRONT BOOSTER

1



25

2901000004  螺栓

BOLT

4

35

26

2922000061  加力泵至制动阀气管

TUBE TO BRAKE VALVE

1



27

2922000015  三通管

TEE OF THE OIL LINE

1

部件

28

4120000675  加力泵 LG22-JLB

BOOSTER LG22-JLB

2



29

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

4



30

2922000068  储气罐至隔板气管

TUBE FROM AIR RESERVOIR TO DUMMY PLATE

1



31

2922000062  后加力泵油管

TUBE TO BACK BOOSTER

1



32

2922000063  后桥油管

TUBE TO REAR AXLE

1



33

2922000018  后桥左油管

TUBE OF REAR AXLE(LEFT)

1

部件

34

2922000064  制动二通管组

TUBE OF BRAKE

1



35

4011000477  螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

2



36

2922000053  储气罐

AIR RESERVOIR

1

部件

37

4011000560  螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

4



38

2901000019  气管

TUBE

1

部件

39

2901001136  气管

TUBE

1



40

4120000084  油水分离器组合阀 ST-50G

AIR DYER ST-50G

1

部件

41

4011000488  螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

2



42

2901000008  支承板

HOLDER

1

Q235A

43

2901000010  气管

TUBE

1

部件

44

4110000012  ZL40 盘式制动器 LG09-ZDQ

ZL40 DISK BRAKE LG09-ZDQ

8

部件

45

2907000007  制动盘

BRAKE DISH

4

HT250

I2

版权所有  不得翻印

         61

                                          山东临工

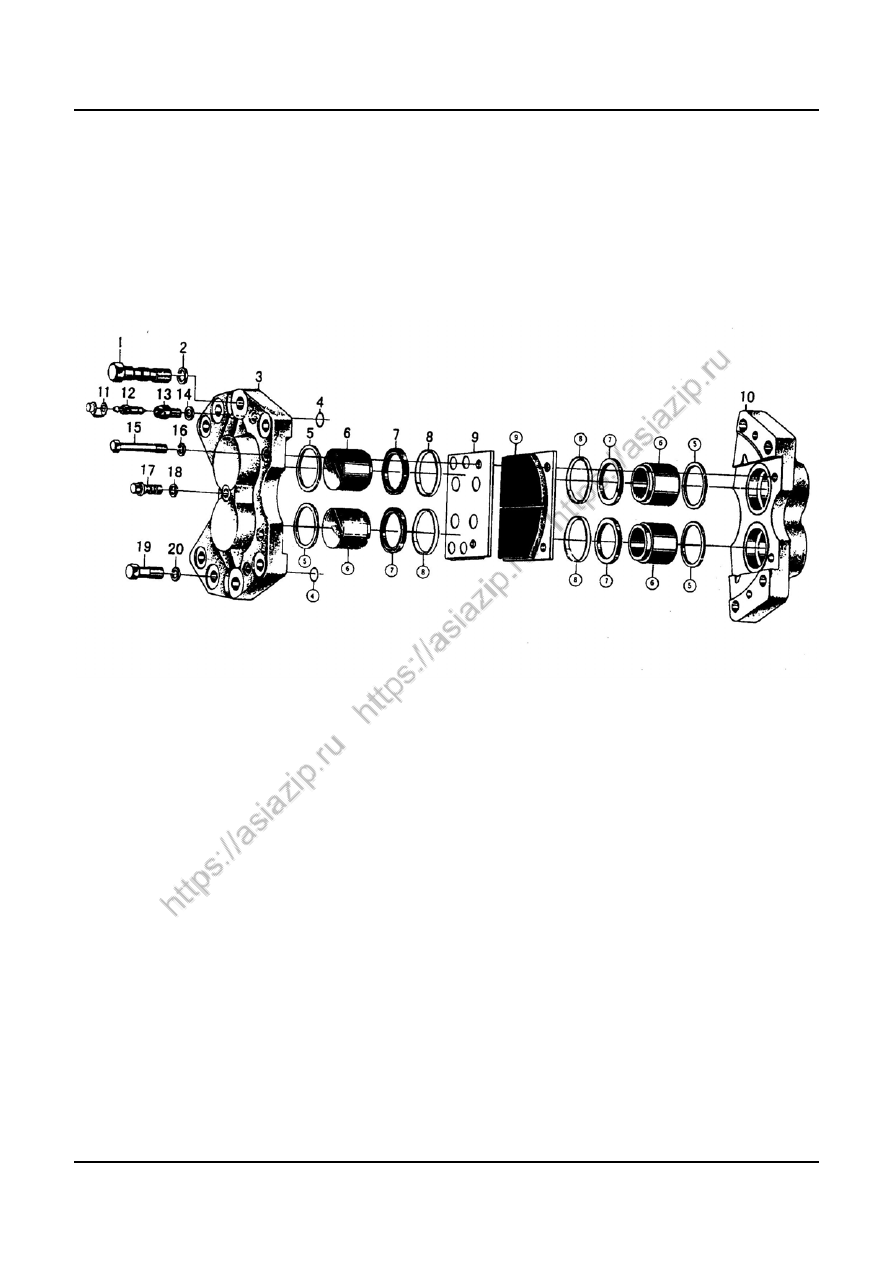

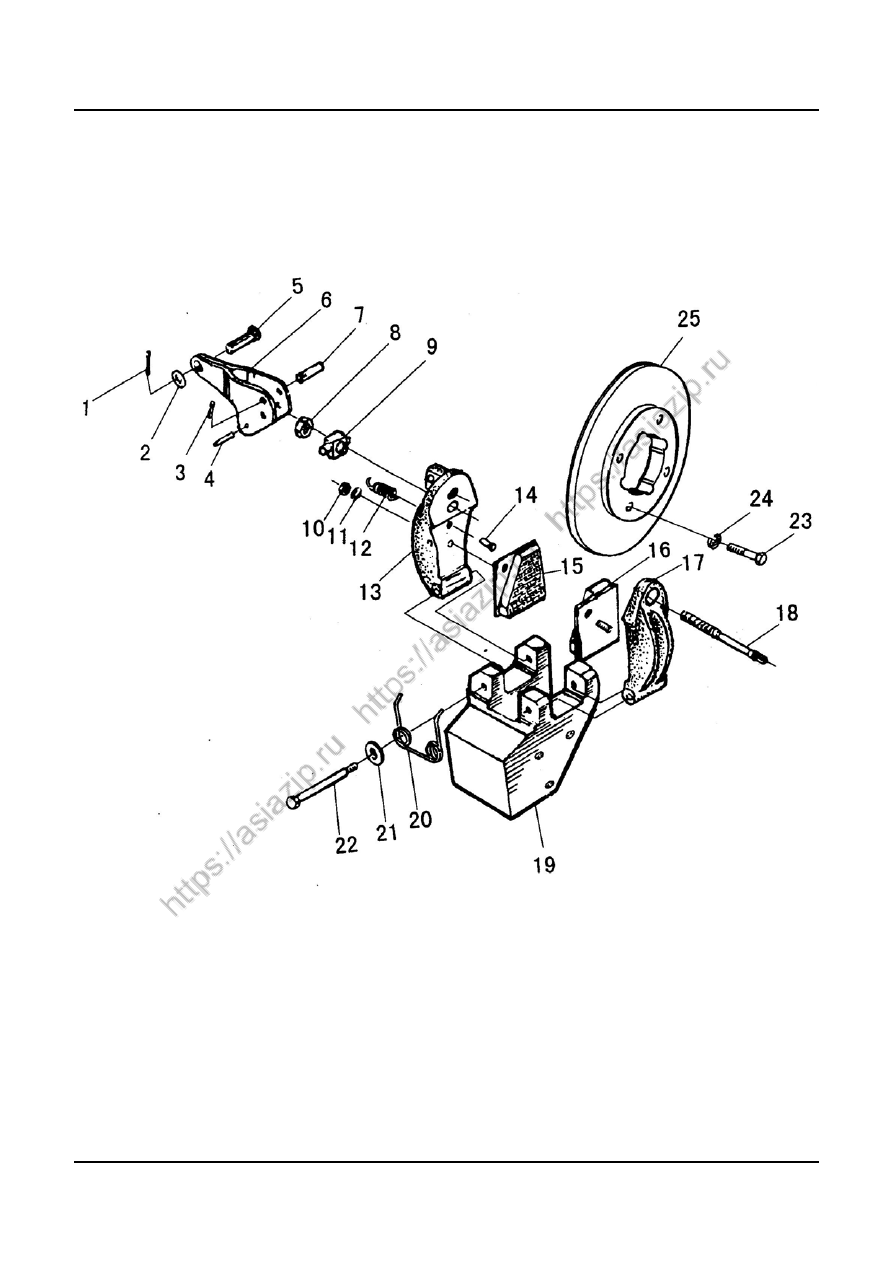

盘式制动器
DISK BRAKE











I2

版权所有  不得翻印

 62

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



螺栓

BOLT

4

2



垫圈 22

WASHER 22

4

3



内钳

INTERNAL PLIERS

1

4



O 形圈 20*2.4

O-RING 20*2.4

2

5



矩形密封圈

SQUQRE SEAL

4

6



活塞

PISTON

4

7



防尘罩

DUST

4

8



卡圈

RETAINER RING

4

9



制动片

BRAKE SHOE

4

10



外钳

EXTERNAL PLIERS

1

11



橡皮帽

RUBBER COVER

2

12



放气嘴

AIR BLEEDER

2

13



接头

CONNECTOR

2

14



O 形圈 16*2.4

O-RING 16*2.4

2

15



螺栓销

BOLT PIN

2

16



垫圈 10

WASHER 10

2

17



管接头

TUBE CONNECTOR

1

18



垫圈

WASHER

1

19



螺栓

BOLT

4

20



垫圈 20

WASHER 20

4















I3

版权所有  不得翻印

         63

                                          山东临工

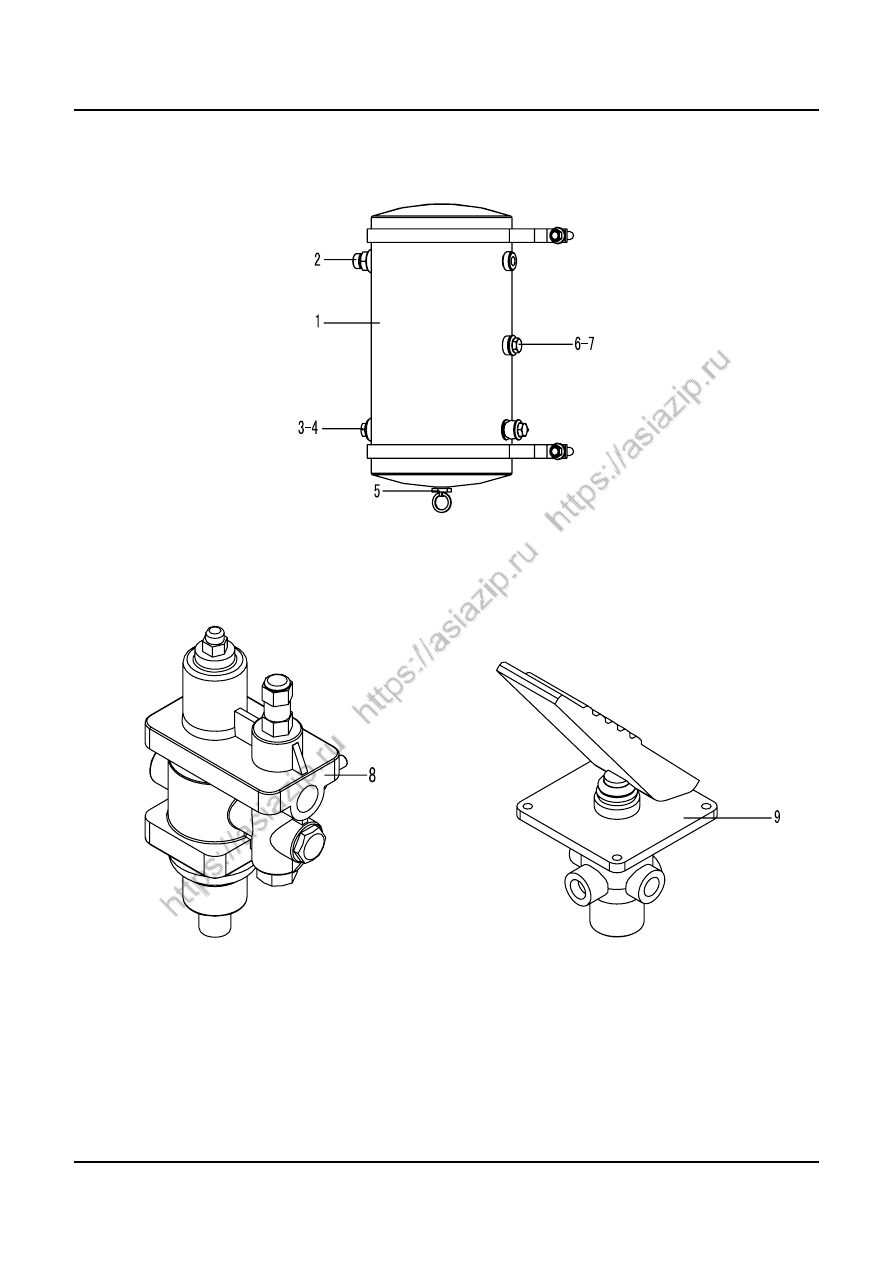

储气罐、制动阀、油水分离器
AIR RESERVOIR，BRAKE CONTROL VALVE，AIR DRYER







I3

版权所有  不得翻印

 64

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000054

罐体

AIR RESERVOIR

1

部件

2

4120000065

安全阀

SAFETY VALVE

1

部件

3

4120000742

轮胎充气阀

CHARGE VALVE FOR TIRE

1

部件

4

2901000006

垫圈

WASHER

2

软钢纸板

5

4120000066

791 手动放水阀

791-WATER DRAIN VALVE

1

部件

6

4030000311

螺塞  JB1000-M10*1-35

PLUG JB1000-M10*1-35

1



7

2923000014

垫圈

WASHER

1

软钢纸板

8

4120000084

油水分离器组合阀 ST-50G

COMBINED VALVE FOR WATER SEPARATOR

1



9

4120000089

脚制动阀 XM-60

BRAKE CONTROL VALVE

1



I4

版权所有  不得翻印

         65

                                          山东临工

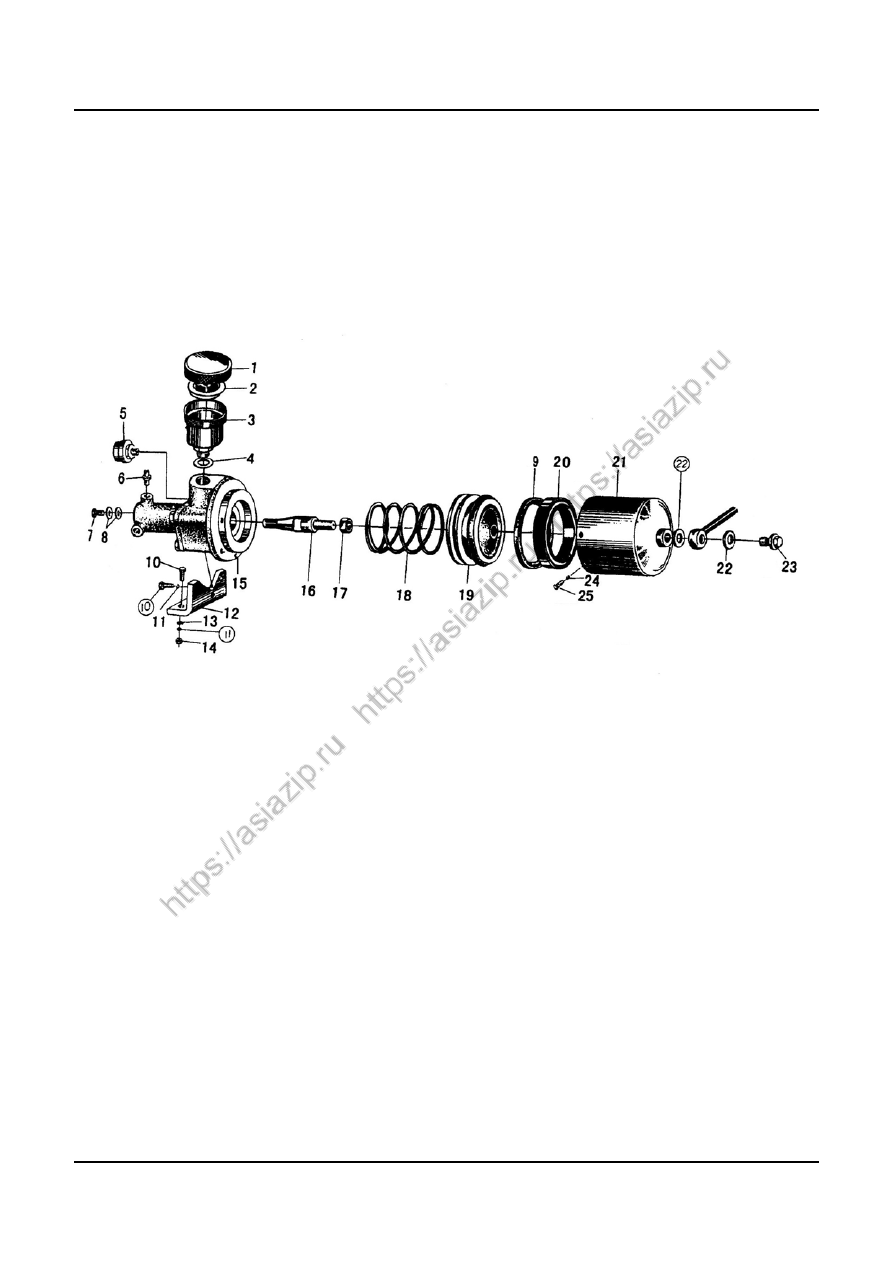

加力泵总成
BRAKE BOOSTER











I4

版权所有  不得翻印

 66

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



油杯盖

OIL RESERVOIR COVER

2



2



过滤套

FILTER SLEEVE

2



3



油杯体

OIL RESERVOIR

2



4



O 形圈 40*3.1

O-RING 40*3.1

2



5



放气嘴

AIR BLEEDER

2



6



接头

CONNECTOR

2



7



管接头

FITTING

2



8



垫圈

WASHER

4



9



密封圈

SEALING WASHER

2



10



螺栓 M10*20-EpZn

BOLT M10*20-EpZn

8



11



垫圈 10

LOCK WASHER 10

8



12



支架

BRACKET

2



13



垫圈 10

WASHER 10

8



14



螺母 M10

NUT M10

4



15



制动总泵

BRAKE MAIN PUMP

2



16



推杆

PUSH ROD

2



17



螺母 M12*1.5

NUT M12*1.5

2



18



弹簧

SPRING

2



19



活塞

PISTON

2



20



YX 形密封圈

YX-RING SEAL

2



21



加力缸

BOOSTING TANK

2



22



垫圈

WASHER

4



23



螺栓

BOLT

2



24



垫圈 8

WASHER 8

12



25



螺栓 M8*16

BOLT M8*16

12







































J

驻车制动系统



PARKING BRAKE SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.





J1

版权所有  不得翻印

         67

                                          山东临工

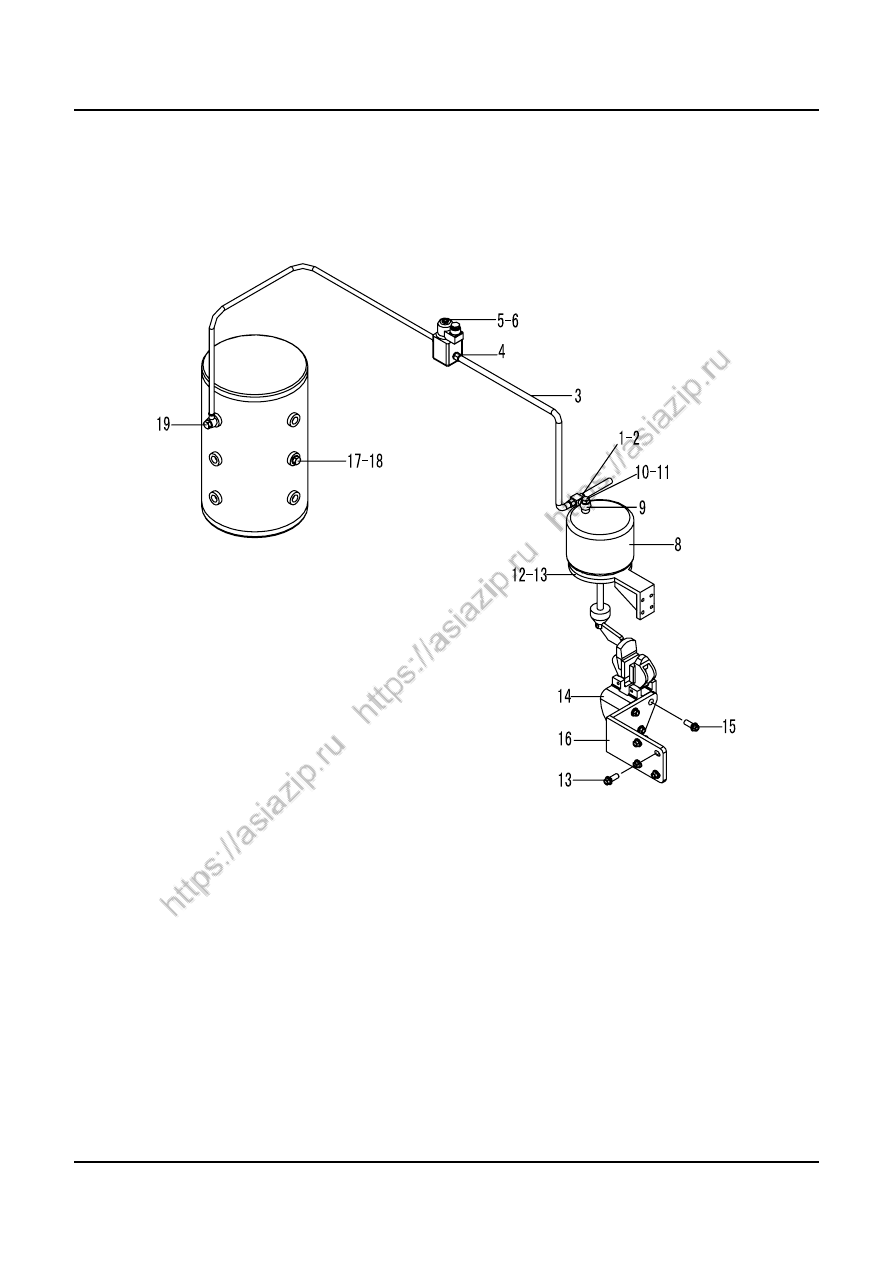

驻车制动系统
PARKING BRAKE SYSTEM









J1

版权所有  不得翻印

 68

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4130000055  气压信号灯开关

SWITCH

1



2

2901000005  垫圈

WASHER

1

软钢板纸

3

2923000021  驻车制动气室气管

PIPE

1

部件

4

2923000012  接头体

CONNECTER

2

35

5

4120000759  制动电磁阀

BRAKE VALVE

1



6

4014000088  螺钉 GB818-M5*16EpZn-4.8

BOLT GB818-M5*16EpZn-4.8

4



7

2923000013  电磁阀进气管

PIPE

1

部件

8

4120000506  驻车制动气室

AIR RESERVOIR

1

部件

9

2923000015  三通块

THREE-WAY PIPE

1

部件

10

4011000339  螺栓 JB999-M14*1.5*28-35

BOLT JB999-M14*1.5*28-35

1



11

2923000003  垫圈

WASHER

2

软钢板纸

12

2923000018  支架

BRACKET

1

部件

13

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

8



14

4120000087  手制动器

HAND BRAKE

1

部件

15

4011000148  螺栓 GB16674-M16*40EpZn-8.8

BOLT GB16674-M16*40EpZn-8.8

3



16

2923000007  支架

BRACKET

1

部件

17

4120000760  压力开关

SWITCH

1



18

2923000014  垫圈

WASHER

3

软钢板纸

19

4011000283  螺栓 JB999-M10*1*18-35

BOLT JB999-M10*1*18-35

1



























J2

版权所有  不得翻印

         69

                                          山东临工



手动制动器总成
HAND BRAKE









J2

版权所有  不得翻印

         70

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



开口销 3*20

SPLIT PIN 3*20

1

2



垫圈 10

WASHER 10

1

3



开口销 1.5*10

SPLIT PIN 1.5*10

1

4



销轴 4*22

PIN 4*22

1

5



销轴

PIN

1

6



制动曲柄

BRAKE CRANK

1

7



销轴

PIN

1

8



螺母 M10

NUT M10

1

9



支座

PEDESTAL

1

10



螺母 M5

NUT M5

2

11



垫圈 5

WASHER 5

2

12



拉簧

TENSION SPRING

1

13



主夹钳

MAIN CLAMP

1

14



弹簧拉销

SPRING PIN

1

15



主摩擦片

MAIN FRICTION BLOCK

1

16



副摩擦片

SECOND FRICTION BLOCK

1

17



副夹钳

SECOND CLAMP

1

18



拉杆螺栓

LIN KAGE BOLT

1

19



支座

PEDESTAL

1

20



复位弹簧

RETRACTION SPRING

1

21



垫圈

WASHER

2

22



螺栓

BOLT

2

23



螺栓

BOLT

4

24



垫圈

WASHER

4

25



制动盘

BRAKE DISC

1








































K

车架



FRAME




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



K1

版权所有  不得翻印

         71

                                          山东临工

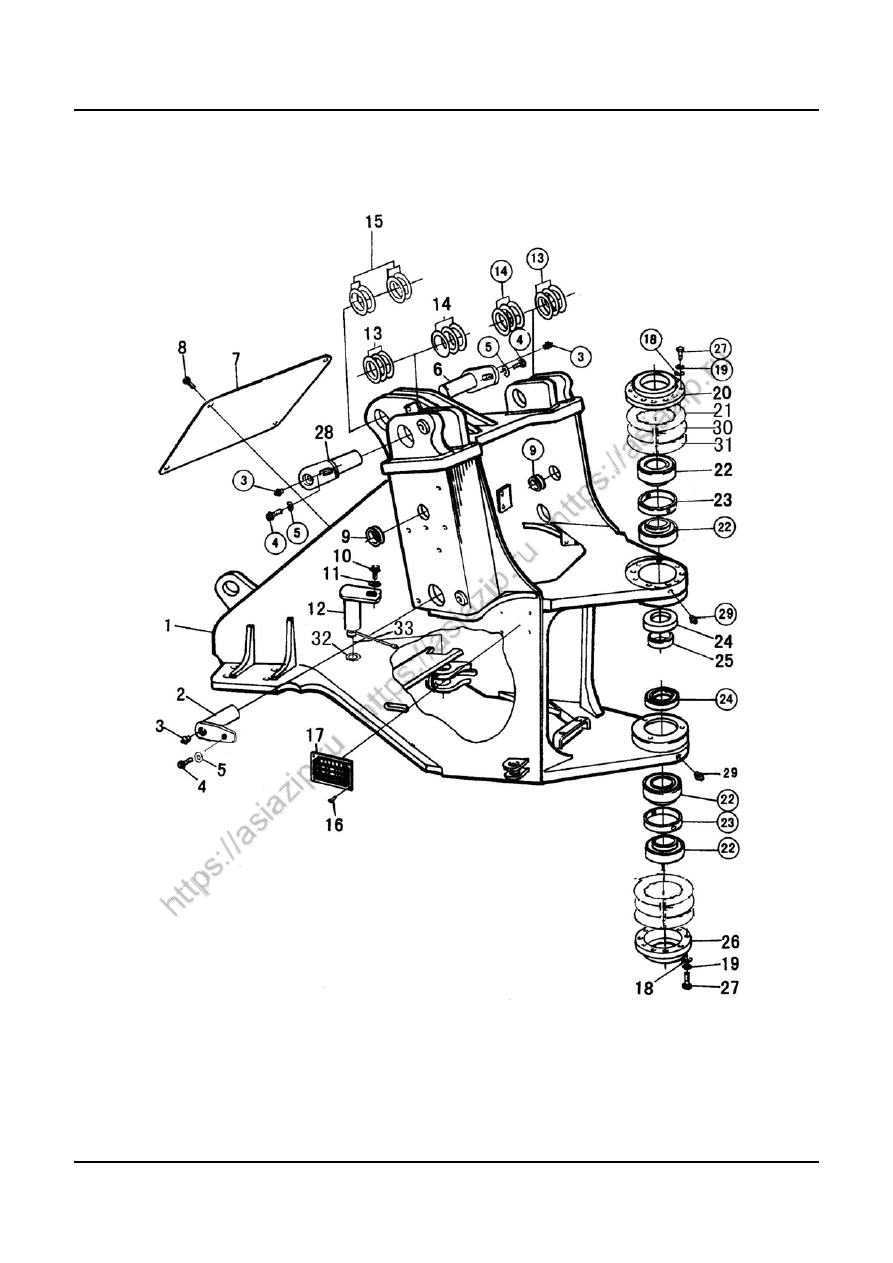

前车架总成
FRONT FRAME




K1

版权所有  不得翻印

         72

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2924000001

前车架

FRONT

1

部件

2

4043000016

销轴 LGB301-85*148*290-40Cr

PIN LGB301-85*148*290-40Cr

2



3

4030000065

油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

7



4

4011000094

螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

5



5

4040000002

垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

5



6

4043000017

销轴 LGB301-95*133*250-40Cr

PIN LGB301--95*133*250-40Cr

1



7

2925000019

前盖板

FRONT HOOD

1

部件

8

4011000458

螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



9

2925000135

走线胶套

RUBBER SLEERING

4

橡胶

Ⅰ

-2

10

4011000197

螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

2



11

4040000001

垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

2



12

4043000009

销轴 LGB301-50d9*78R*140

PIN LGB301-50d9*78R*140

2



13

4043000040

垫片 LGB303-95*160*1

SPACER LGB303-95*160*1

4



14

4043000041

垫片 LGB303-95*160*2

SPACER LGB303-95*160*2

4



15

4043000042

垫片 LGB303-95*180*1

SPACER LGB303-95*180*1

4



16

4019000012

铆钉 GB827-3*5-BL2

RIVET GB827-3*5-BL2

4



17

2880904410

铭牌

NAME PLATE

1



18

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

40



19

4015000168

垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

40



20

2925000009

盘

DISC

2

45

21

2925000008

垫片

SPACER

12

65Mn

22

4021000058

轴承 GB297-33116

BEARING GB297-33116

4



23

2925000005

间隔套

BUSH

2

40Cr

24

4043000057

防尘圈 LGB307-95

DUST RING LGB307-95

2



25

2925000004

套

BUSH

1

40Cr

26

2925000015

盘

DISC

2

45

27

4011000061

螺栓 GB5782-M12*35EpZn-8.8

BOLT GB5782-M12*35EpZn-8.8

40



28

4043000019

销轴 LGB301-95*147*325-40Cr

PIN LGB301-95*147*325-40Cr

2



29

4030000101

油杯 JB7940.2-45

°

M10*1

GREASE NIPPLE JB7940.2-45

°

M10*1

2



30

2925000006

垫片

SPACER

16

65Mn

31

2925000007

垫片

SPACER

4

65Mn

32

4043000032

垫片 GB303-50*90*1

SPACER GB303-50*90*1

4



33

2925000020

前转向销润滑油管

OIL TUBE

2

部件





K2

版权所有  不得翻印

         73

                                          山东临工

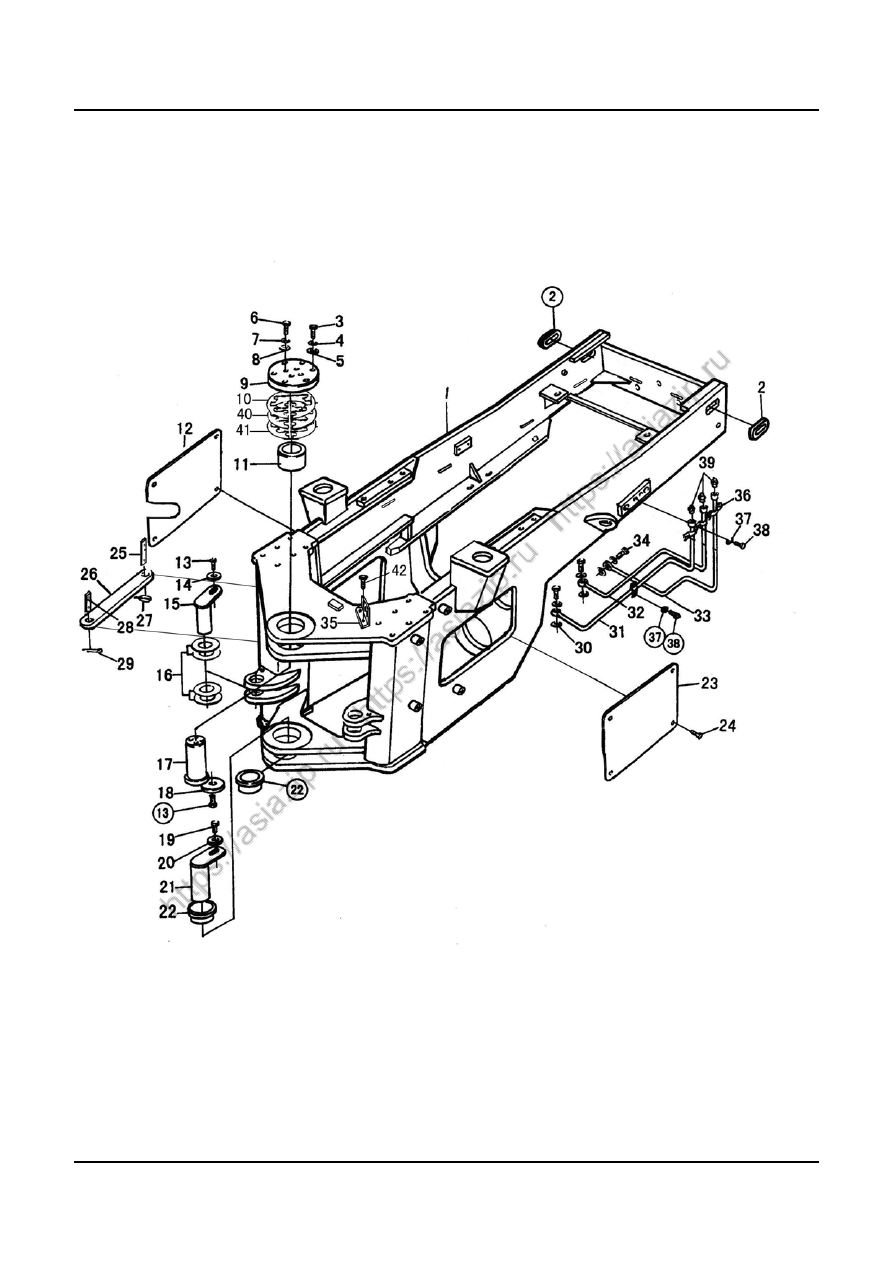

后车架总成
REAR FRAME








K2

版权所有  不得翻印





74

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2926000001

后车架

REAR FRAME

1

部件

2

2927000003

走线胶套

RUBBER SLEEVE

2

橡胶 Ⅰ-2

3

4011000064

螺栓 GB5782-M12*50EpZn-8.8

BOLT GB5782-M12*50EpZn-8.8

6



4

4015000026

垫圈 GB93-12-65Mn

LOCK WASHER

6



5

4015000168

垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

6



6

4011000069

螺栓 GB5782-M16*90EpZn-8.8

BOLT GB5782-M16*90EpZn-8.8

4



7

4015000098

垫圈 GB93-16-65Mn

LOCK WASHER

4



8

4015000181

垫圈 GB97.1-16EpZn-300HV

WASHER GB97.1-16EpZn-300HV

4



9

2925000014

盘

DISC

1

Q345A

10

2925000010

垫片

SPACER

4

65Mn

11

2925000013

套

BUSH

1

40Cr

12

2927000007

板

PLATE

1

Q235A

13

4011000197

螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

3



14

4040000001

垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

2



15

4043000011

销轴 LGB301-50d9*N*140-40Cr

PIN LGB301-50d9*N*140-40Cr

2



16

4043000032

垫片 LGB303-50*90*1

SPACER

4



17

2925000003

上铰接销

UP ARTICULATION PIN

1

40Cr

18

2925000002

盘

DISC

1



19

4011000093

螺栓 GB5783-M16*25EpZn-8.8

BOLT GB5783-M16*25EpZn-8.8

1



20

4040000002

垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

1



21

2925000016

下铰接销

DOWN ARTICULATION PIN

1

部件

22

2925000017

套

BUSH

2

40Cr

23

2927000006

板

PLATE

1

Q235A

24

4011000458

螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

8



25

2927000009

锁定杆后销轴

REAR PIN OF MOUNT BAR

1

部件

26

2927000011

锁定杆

MOUNT BAR

1

Q345A

27

2927000008

卡环

HOLDING RING

1

部件

28

2927000012

锁定杆前销轴

FRONT PIN OF MOUNT BAR

1

部件

29

4016000043

开口销 GB91-8*80EpZn-Q235A

SPLIT PIN GB91-8*80EpZn

1

Q235A

30

2925000030

垫片

SPACER

6

T2

31

2927000005

油管

OIL TUBE

1

部件

32

2927000004

油管

OIL TUBE

1

部件

33

2927000002

油管

OIL TUBE

1

部件

34

2925000029

通油螺栓

BOLT

3

Q235A

35

2927000013

接头板

CONNECTION PLATE

1

Q235A

36

2925000031

管夹

PIPE CLIP

4

Q235A

37

4015000035

垫圈 GB93-6-65Mn

LOCK WASHER

6



38

4014000024

螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

6



39

4030000065

油杯 M10*1

GREASE NIPPLE M10*1

3



40

2925000011

垫片

SPACER

4

65Mn

41

2925000012

垫片

SPACER

4

65Mn

42

4011000153

螺栓 GB16674-M6*16EpZn-8.8

BOLT GB16674-M6*16EpZn-8.8

2





K3

版权所有  不得翻印





75

                                           山东临工

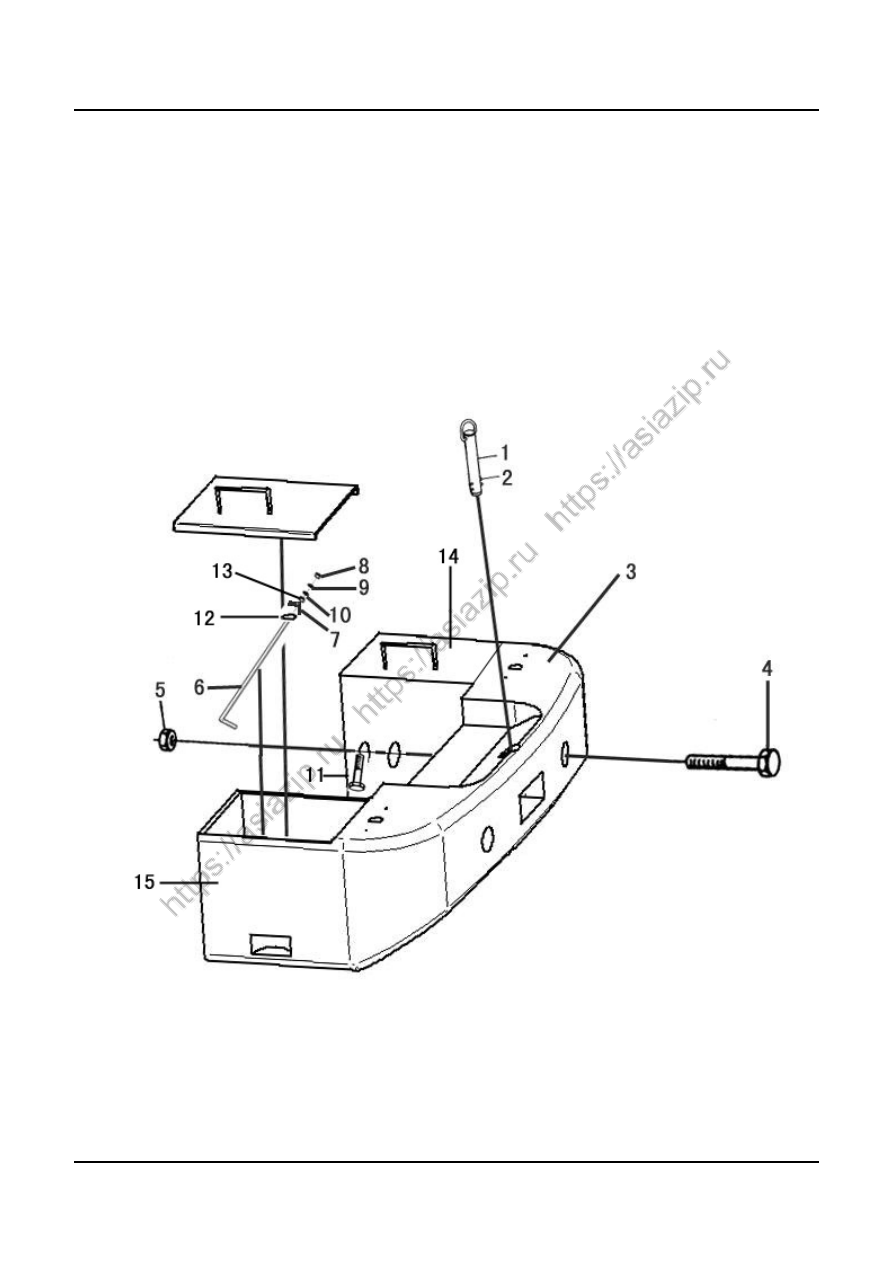

配重铁总成
COUNTER WEIGHT












K3

版权所有  不得翻印

 76

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2928000002

牵引销

TRACTIVE PIN

1

部件

2

2928000003

卡环

HOLDING RING

1

部件

3

2928000004

后平衡铁

COUNTER WEIGHT

1

部件

4

4011000245

螺栓 GB5785-M30*2*245-8.8

BOLT GB5785-M30*2*245-8.8

4



5

4013000064

螺母 GB889.2-M30*2-8

NUT GB889.2-M30*2-8

4



6

2928000007

锁紧螺杆

BOLT OF MOUNT BAR

4

Q235A

7

2928000008

锁紧角钢

MOUNT BAR

2

部件

8

4013000033

螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

4



9

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



10

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

4



11

4011000148

螺栓 GB16674-M16*40EpZn-8.8

BOLT GB16674-M16*40EpZn-8.8

8



12

2928000005

侧胶垫

MAT OF PASTERN

4



13

2928000006

下胶垫

MAT OF PASTERN

4



14

2928000015

右平衡铁

RIGHT COUNTER WEIGHT

1



15

2928000014

左平衡铁

LEFT COUNTER WEIGHT

1

















L

油箱



TANK





















山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



L1

版权所有  不得翻印





77

                                           山东临工

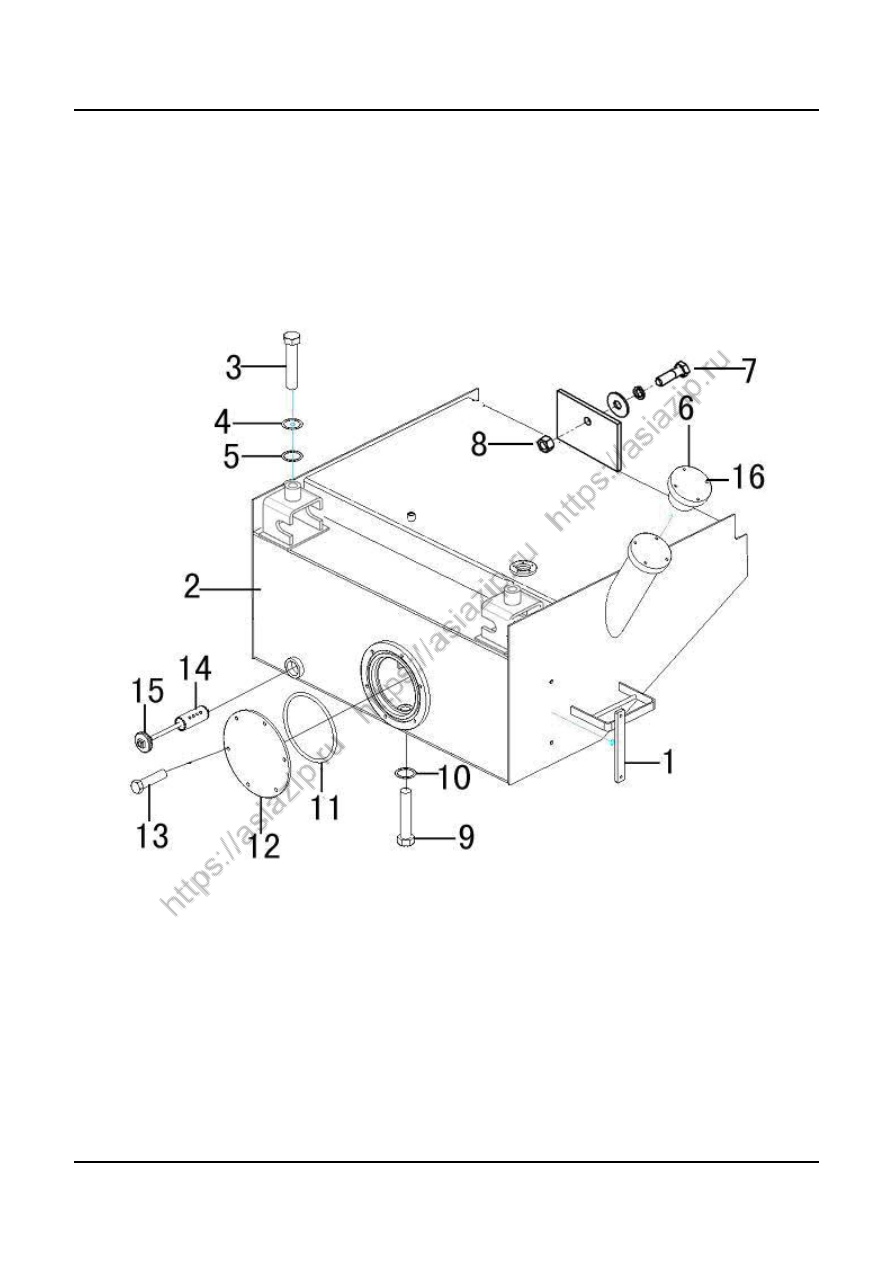

柴油箱总成
FUEL TANK ASSEMBLY













L1

版权所有  不得翻印

 78

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000093

液位计 YWZ-200

FUEL LEVEL GAUGE YWZ-200

1

部件

2

2902000002

燃油箱体

FUEL TANK

1

部件

3

4011000529

螺栓 GB5785-M24*2*130-8.8

BOLT GB5785-M24*2*130-8.8

2



4

4015000187

垫圈 GB96.1-24EpZn-300HV

WASHER GB96.1-24EpZn-300HV

3



5

4015000031

垫圈 GB93-24-65Mn

WASHER GB93-24-65Mn

3



6

4120000081

液压空气滤器 QUQ2.5b

STRAINER QUQ2.5b

1

部件

7

4011000567

螺栓 GB5785-M24*2*80-8.8

BOLT GB5785-M24*2*80-8.8

1



8

4013000042

螺母 GB6171-M24*2EpZn-8

BOLT GB6171-M24*2EpZn-8

1



9

4030000143

螺塞 JB1000-M27*2-35

PLUG JB1000-M27*2-35

1



10

4015000091

垫圈 JB982-27

WASHER JB982-27

1

部件

11

4030000084

O 形圈 GB3452.1-200*7.00G

O-RING GB3452.1-200*7.00G

1



12

2902000004

盖板

PLATE

1

Q235A

13

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

6



14

2902000005

滤油器总成

STRAINER ASS'Y

1

部件

15

2902000006

垫圈

WASHER

1

耐油石棉橡胶

16

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4
