LG956 Фронтальный погрузчик. Каталог запчастей - часть 1



   LG956 轮式装载机

  零部件图册

   LG956 WHEEL LOADER PARTS CATALOG





























山 东 临 工 工 程 机 械 有 限 公 司

 SHANDONG LINGONG CONSTRUCTION MACHINERY CO.,LTD.

























































LG956 系列轮式装载机

零部件图册

880*1230mm   16 开本    18 印张

2005 年 12 月   第一版  第一次印刷



山 东 临 工 工 程 机 械 有 限

地址：

山东省临沂经济开发区山东临工工业园



电话：

0539-8785688



传真：

0539-8785698  8785671

技术服务：

0539-8785800



网址：

www.sdlg.cn

前言





FOREWORD

LG956

型轮式装载机零部件图册，

是为了便于用户在使用、维修和保养等
工作中的方便而绘制的，以供在使用过
程中查阅及参考，也可帮助用户了解本
车的结构和装配关系。发动机另有专用
的零部件图册，故本书未再绘出。



本图册按各总成及结构布局绘制

出了各零部件的图形及相互装配关系。
凡装机后不可拆卸的部件（焊接件、铆
合件），一般只标出部件代号，不另列
其组成零件，明细表采用中英文对照编
排。



本图册主要根据现行产品编绘说

明，随着科技的进步和生产水平的提
高，产品将会不断改进，故本图册的内
容将会有部分与以后的产品不一致，如
有变动恕不通知，因此，敬请用户在定
购零部件时，指明所购整车的出厂日期
和编号。



本图册由王兆勋任主编，参加编

绘设计工作的主要有支开印等同志，在
编绘过程中得到了有关部门和同志的
大力支持，特此致谢。




编者



2005

年

10

月











THIS PART LIST OF LG956 WHEEL LO-

ADER ISINTENTED AS A CONSULTATION
REFERENCE FOR THE USERS

’

USING THE

MACHINE,AND TO HELP THEM REPAIR AND
MAINTAIN  THE  LOADERS,IT  CAN  ALSO
HELP THE USERS TO BE FAMILIAR WITH
THE CONSTRUCTION AND ASSEMBLY RELA-
TION OF THE MACHINE. THE ENGINE HAS-
ITS OWN PART LIST WITHIT .SO THIS
BOOK  DOES  NOT  CONTAIN  THE  ENGING
PART LIST.

THE PART LIST CONTAINS THE PA-

RTDRAWINGS OF DEFERENT ASSEMBLIES,
SHOWING THE SHAPE OF THE PARTS AS
WELL AS THE ASSEMBLING RELATION .
THE  COMPONENTS  WHICH  CAN  NOT  BE
TAKEN APART(LIE THE WELDMENT ORRI-
VETED  ASSEMBLIES)ARE  INDICA-TEED
ONLY  BY  THEIR  COMPONET  NUMBERS
WITH-OUT THE CONSISTING PART NUM-
BERS .THE NAME LIST SHOWS THE PART
NUMBERS,PART NAMES,AS WELL AS QUAN-
TITIES.ALTERMATIONS IN DESIGN ARE
NECESSARILY  WITH  THE  THECHNICAL
DEVELOPMENT,THEREFORE,SPECIFICATI
ONS ARE SUBJECT TO CHANGE WITHOUT
NOTICE BEFORE THE LIST BEINE REVIC-
ED ,AND WHEN ORDING SPARE PARTS.
USERS ARE KINGLY REQUSETED TO IN-
FORMUS.THE MANUFACTURING DATE AND
BATCH NUMBER OF THE WHEEL LOADER.



                  THE COMPILER
                     2005.10



目录  CONTENTS



 版权所有 不得翻印                                                                                山东临工

1

A．发动机系统
A．DIESEL ENGINE SYSTEM

A1 发动机系统 …………………………………………………………………………………………………（1）
A1 DIESEL ENGINE SYSTEM………………………………………………………………………………………（2）



A2 油门操纵机构   ……………………………………………………………………………………………（3）
A2 GOVERNOR CONTROL SYSTEM …………………………………………………………………………………（4）



B．变矩器系统
B．TORQUE CONVERTER SYSTEM

B1 变矩器系统   ………………………………………………………………………………………………（5）
B1 TORQUE CONVERTER SYSTEM …………………………………………………………………………………（6）
B2 液力变矩器 …………………………………………………………………………………………………（7）
B2 HYORQUE CONVERTER SYSTEM ………………………………………………………………………………（8）



C．变速箱系统
C．TRANSMISSION SYSTEM

C1 变速箱总成（1） ……………………………………………………………………………………………（9）



C1 TRANSMISSION ASSEMBLY（1） ………………………………………………………………………………（10）
C2 变速箱总成（2） ……………………………………………………………………………………………（11）
C2 TRANSMISSION ASSEMBLY（2） ………………………………………………………………………………（12）
C3 三轴总成  …………………………………………………………………………………………………（13）
C3 3RD SHAFT …………………………………………………………………………………………………（14）
C4 四轴总成（1） ………………………………………………………………………………………………（15）
C4 4RD SHAFT（1）………………………………………………………………………………………………（16）



C5 四轴总成（2）………………………………………………………………………………………………（17）



C5 4RD SHAFT（2） ………………………………………………………………………………………………（18）
C6 五轴总成   …………………………………………………………………………………………………（19）



C6 5RD SHAFT …………………………………………………………………………………………………（20）

D．变速操纵系统
D．TRANSMISSION CONTROL SYSTEM



D1 变速操纵系统  ……………………………………………………………………………………………（21）
D1 TRANSMISSION SYSTEM ……………………………………………………………………………………（22）

E．驱动桥系统
E．AXLE SYSTEM

E1 驱动桥系统…………………………………………………………………………………………………（23）
E1 AXLE ASSEMBLY ……………………………………………………………………………………………（24）
E2 前驱动桥总成  ……………………………………………………………………………………………（25）
E2 FRONT AXLE ASSEMBLY ……………………………………………………………………………………（26）
E3 前主传动总成………………………………………………………………………………………………（27）
E3 FRONT AXLE ASSEMBLY ……………………………………………………………………………………（28）
E4 后驱动桥总成………………………………………………………………………………………………（29）
E4 REAR AXLE ASSEMBLY  ……………………………………………………………………………………（30）
E5 后主传动总成………………………………………………………………………………………………（31）
E5 REAR AXLE ASSEMBLY  ……………………………………………………………………………………（32）
E6 轮边减速器总成  …………………………………………………………………………………………（33）
E6 FINAL DRIVE ASSEMBLY……………………………………………………………………………………（34）
E7 轮胎轮辋总成 ………………………………………………………………………………………………(35)



目录  CONTENTS



 版权所有 不得翻印                                                                                山东临工

2

E7 RIM AND TYRE ASSEMBLY ……………………………………………………………………………………(36)
E8 传动轴总成 …………………………………………………………………………………………………（37）



E8 DRIVE SHAFT GROUP ………………………………………………………………………………………（38）



F．工作装置液压系统
F．IMPLEMENT HYDRAULIC SYSTEM

F1 工作装置液压系统  ………………………………………………………………………………………（39）
F1 IMPLEMENT HYDRAULIC SYSTEM………………………………………………………………………………（40）
F2 工作齿轮泵 …………………………………………………………………………………………………（43）



F2 WORKING GEAR PUMP…………………………………………………………………………………………（44）



F3 转斗油缸  …………………………………………………………………………………………………（45）
F3 DUMP CYLINDER ……………………………………………………………………………………………（46）
F4 动臂油缸  …………………………………………………………………………………………………（47）
F4 LIFT ARM CYLINDER …………………………………………………………………………………………（48）



G．工作装置
G．WORKING EQUIPMENT

G1 工作装置  …………………………………………………………………………………………………（49）
G1 WORKING EQUIPMENT ………………………………………………………………………………………（50）

H．转向系统
H．STEERING SYSTEM

H1 转向系统  …………………………………………………………………………………………………（51）
H1 STEERING SYSTEM …………………………………………………………………………………………（52）
H1 转向系统  …………………………………………………………………………………………………（53）
H1 STEERING SYSTEM …………………………………………………………………………………………（54）
H2 转向器总成  ………………………………………………………………………………………………（55）
H2 STEERING GEAR ……………………………………………………………………………………………（56）
H3 转向油缸  …………………………………………………………………………………………………（57）
H3 STEERING CYLINDER…………………………………………………………………………………………（58）

I．脚制动系统
I．FOOT BRAKE SYSTEM

I1 脚制动系统  ………………………………………………………………………………………………（59）
I1 FOOT BRAKE SYSTEM ………………………………………………………………………………………（60）



I2 盘式制动器  ………………………………………………………………………………………………（61）
I2 DISC BRAKE…………………………………………………………………………………………………（62）
I3 储气罐、制动阀、油水分离器……………………………………………………………………………（63）



I3 AIR RESERVOIR、BRAKE CONTROL VALVE、AIR DRYER……………………………………………………（64）
I4 加力泵总成  ………………………………………………………………………………………………（65）
I4 BRAKE BOOSTER ……………………………………………………………………………………………（66）

J．手制动系统
J．HAND BRAKE SYSTEM

J1 手制动系统  ………………………………………………………………………………………………（67）
J1 HAND BRAKE SYSTEM…………………………………………………………………………………………（68）
J2 手制动器总成  ……………………………………………………………………………………………（69）
J2 HAND BRAKE…………………………………………………………………………………………………（70）

K．车架
K．FRAME



目录  CONTENTS



 版权所有 不得翻印                                                                                山东临工

3

K1 前车架总成  ………………………………………………………………………………………………（71）
K1 FRONT FRAME ………………………………………………………………………………………………（72）
K2 后车架总成  ………………………………………………………………………………………………（73）
K2 REAR FRAME…………………………………………………………………………………………………（74）
K3 配重铁总成  ………………………………………………………………………………………………（75）
K3 COUNTER WEIGHT……………………………………………………………………………………………（76）

L．油箱
L．TANK

L1 柴油箱总成  ………………………………………………………………………………………………（77）
L1 FUEL TANK ASSEMBLY ………………………………………………………………………………………（78）
L2 机油箱总成  ………………………………………………………………………………………………（79）
L2 HYDRAULIC TANK ASSEMBLY…………………………………………………………………………………（80）

M．驾驶室
M．CAB GROUP

M1 驾驶室总成  ………………………………………………………………………………………………（81）
M1 CAB GROUP …………………………………………………………………………………………………（82）
M2 驾驶室内饰  ………………………………………………………………………………………………（83）
M2 CAB INTERIOR DECORATION ………………………………………………………………………………（84）
M3 座椅总成……………………………………………………………………………………………………（85）
M3 SEAT ASSEMBLY ……………………………………………………………………………………………（86）
M4 操纵箱总成  ………………………………………………………………………………………………（87）
M4 CONTROL HANDLE  …………………………………………………………………………………………（88）

N．覆盖件系统
N．COVER SYSTEM

N1 发动机罩总成  ……………………………………………………………………………………………（89）
N1 HOOD OF DIESEL ENGINE ASSEMBLY …………………………………………………………………… （90）



N2 左台架总成  ………………………………………………………………………………………………（91）
N2 LEFT BENCH GROUP  ………………………………………………………………………………………（92）



N3 右台架总成  ………………………………………………………………………………………………（93）
N3 RIGHT BENCH GROUP ………………………………………………………………………………………（94）



N4 左、右灯架  ………………………………………………………………………………………………（95）



N4 LEFT RIGHT LAMP FRAME……………………………………………………………………………………（96）
N5 左、右前挡泥瓦……………………………………………………………………………………………（97）



N5 LEFT、RIGHT FRONT FENDER………………………………………………………………………………（98）



O．空调系统
O．AIR CONDITIONER SYSTEM

O1 空调系统 …………………………………………………………………………………………………（99）
O1 AIR CONDITIONER SYSTEM………………………………………………………………………………（100）
O2 暖风机……………………………………………………………………………………………………（101）
O2 WARMING MACHINE ………………………………………………………………………………………（102）

P．电气系统
P．ELECTRIC SYSTEM

P1 电气系统  ………………………………………………………………………………………………（103）
P1 ELECTRIC SYSTEM ………………………………………………………………………………………（104）













A

发动机系统



DIESEL ENGINE SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

A1

版权所有  不得翻印

        1

                                           山东临工

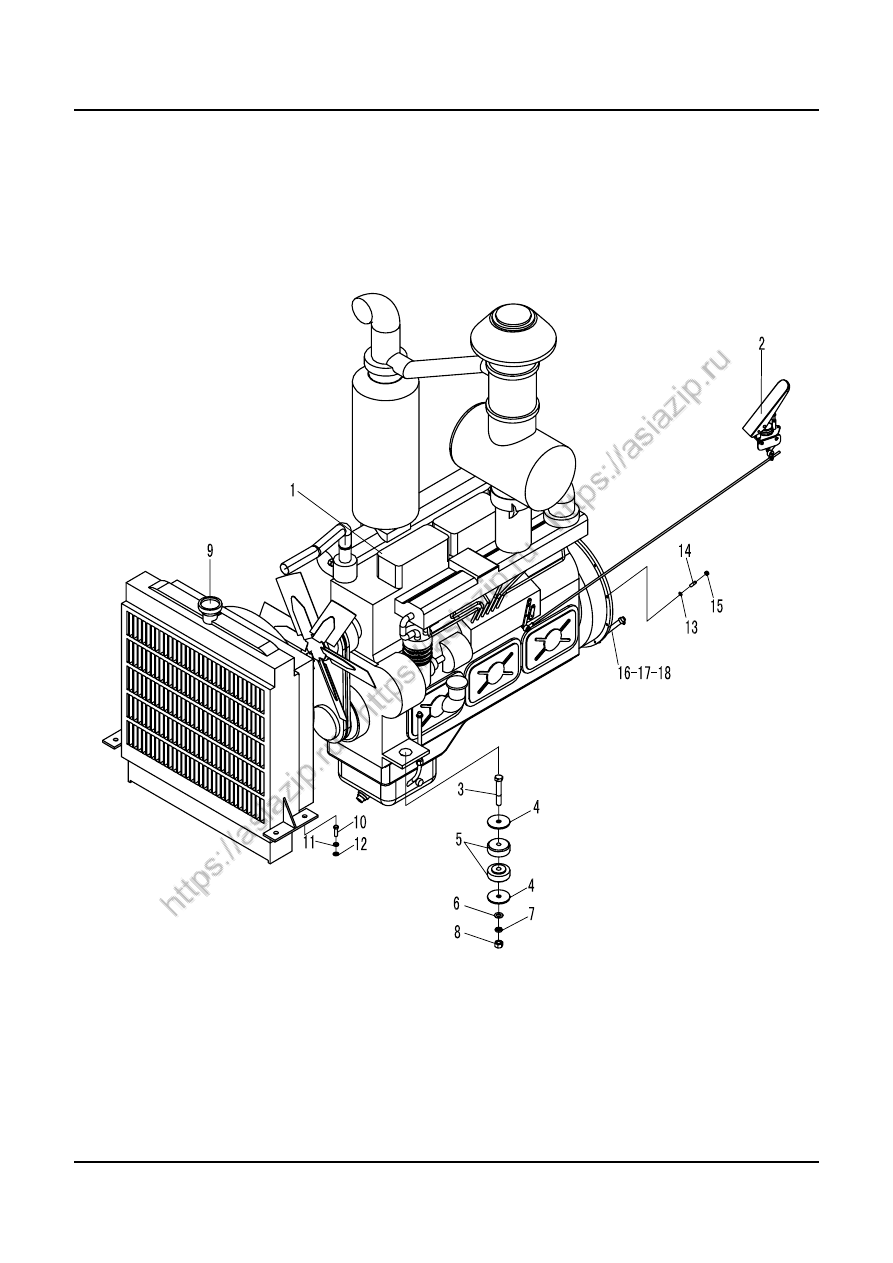

发动机系统
DIESEL ENGINE SYSTEM













A1

版权所有  不得翻印

 2

                                           山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4110000112

发动机总成 WD615.67G3-36(G0374)

DISEL ENGINE ASS'Y

1

部件

2

2901000002

油门操纵机构

GOVERNOR CONTROL SYSTEM

1

部件

3

4011000236

螺栓 GB5782-M20*130EpZn-8.8

BLOT GB5782-M20*130EpZn-8.8

2



4

2905000012

垫圈

WASHER

4

Q235A

5

2905000010

减震块

SHOCK MOUNT

4

部件

6

4015000176

垫圈 GB97.1-20EpZn-300HV

WASHER GB97.1-20EpZn-300HV

2



7

4015000030

垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

2



8

4013000020

螺母 GB6170-M20EpZn-8

NUT GB6170-M20EpZn-8

2



9

4120000552

散热器总成 LY-LG956-1

RADIATER ASS'Y LY-LG956-1

1

部件

10

4011000092

螺栓 GB5783-M12*50EpZn-8.8

BLOT GB5783-M12*50EpZn-8.8

4



11

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

4



12

4015000168

垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4



13

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

12



14

2901000011

双头螺柱

DOUBLE BOLT

12

45

15

4013000007

螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

12



16

4030000250

胶管 JB8406-B16*300

HOSE JB8406-B16*300

1



17

2901000012

回油接头

CONNECTOR

1

部件

18

4120000075

胶管夹箍 Q/ZB251-1/2"

CLAMP Q/ZB251-11/2"

6






A2

版权所有  不得翻印

 3

                                          山东临工

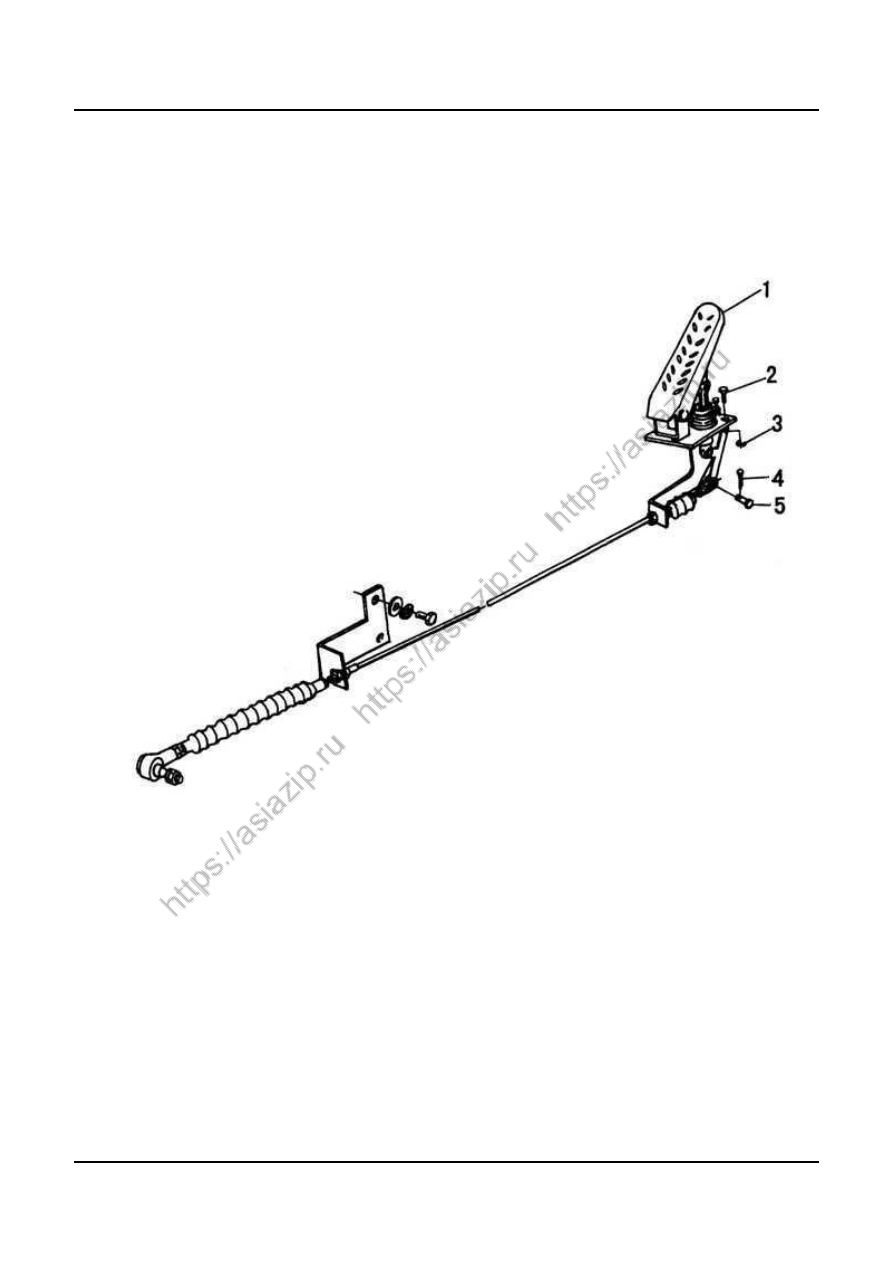

油门操纵机构
GOVERNOR CONTROL SYSTEM









A2

版权所有  不得翻印

 4

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000096  油门踏板 ZY75-00

ACCELERATOR PEDAL ZY75-00

1

部件

2

4011000101  螺栓 GB5783-M6*20EpZn-8.8

BLOT GB5783-M6*20EpZn-8.8

3



3

4015000035  垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

3



4

4016000100  开口销 GB91-2*20EpZn-Q235A

SPLINT PIN GB91-2*20EpZn-Q235A

1



5

4016000138  销轴 GB882-B6*22EpZn-35

PIN GB882-B6*22EpZn-35

1


























B

变矩器系统



TORQUE CONVERTER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



B1

版权所有  不得翻印

 5

                                          山东临工

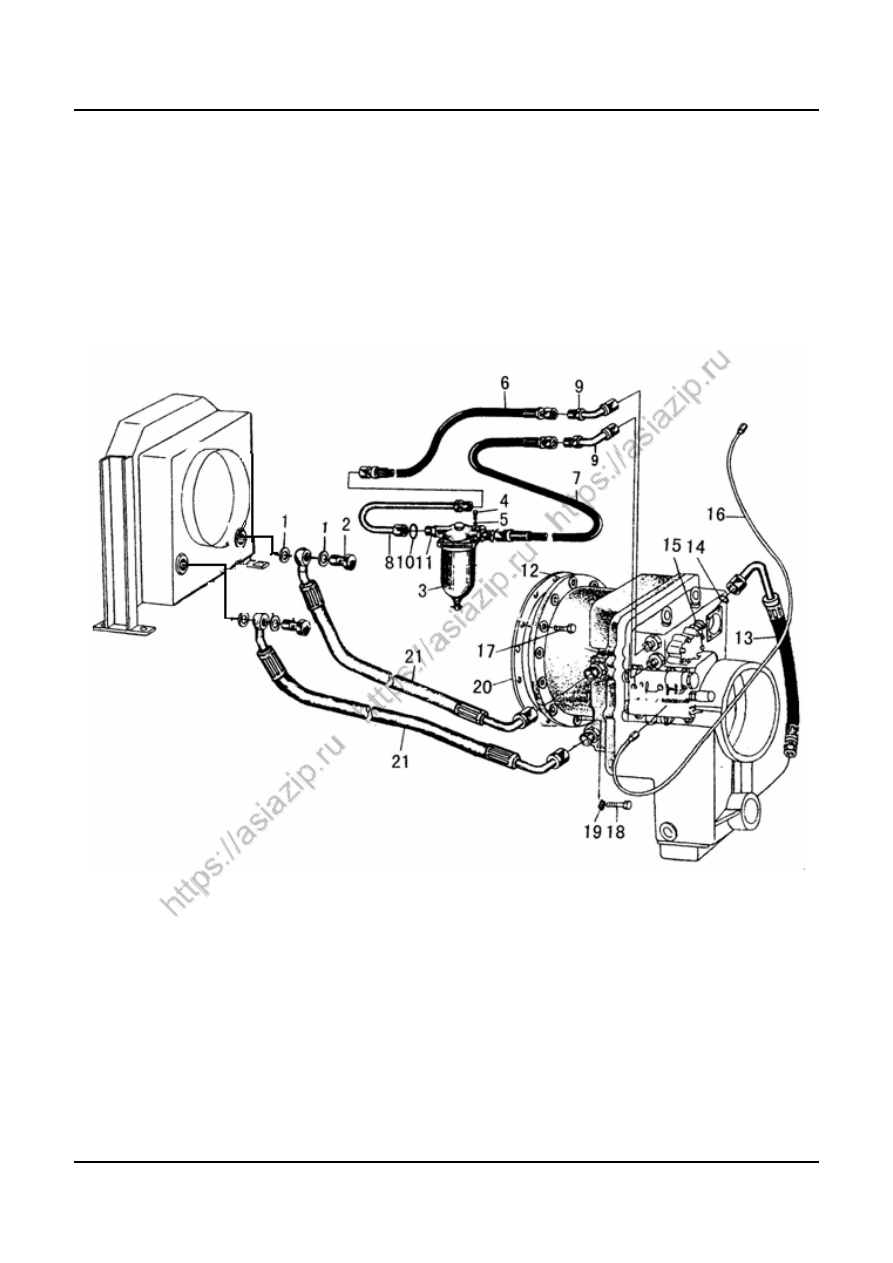

变矩器系统
TORQUE CONVERTER SYSTEM












B1

版权所有  不得翻印

 6

                                           山东临工





序号

代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4015000203

垫圈 JB1002-24-T2

WASHER JB1002-24-T2

4



2

4011000399

螺栓 JB999-M24*1.5*50-35

BLOT JB999-M24*1.5*50-35

2



3

4120000034

滤清器 QF60M33

OIL FILTER QF60M33

1

部件

4

4011000107

螺栓 GB5783-M8X30-Ep.Zn-8.8

BOLT GB5783-M8X30-Ep.Zn-8.8

4



5

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



6

4120000044

胶管接头 JB1886-25/28IX904

HOSE JB1886-25/28IX904

1

部件

7

4120000043

胶管接头 JB1886-25/28IX810

HOSE JB1886-25/28IX810

1

部件

8

2904000006

接管

TUBE

1



9

2904000007

弯接头

ELBOW JOINT

2

部件

10

4030000229

O 形圈 GB3452.1-22.4X2.65G

O-RING GB3452.1-22.4X2.65G

2



11

4120000125

接头体 GB3733.2-G28-35

FITTING GB3733.2-G28-35

2



12

4110000011

变矩器 YJSW315-6A

TORQUE CONVERTER YJSW315-6A

1



13

2905000003

变速泵吸油管总成

HOSE ASS

’

Y

1

部件

14

4030000013

O 形圈 GB1235-32*3.1

O-RING GB1235-32X3.1

1



15

4120000125

接头体 GB3733.2-G28-35

FITTING GB3733.2-G28-35

1



16

2905000004

变速压力油管

TRANSMISSION

1

部件

17

4011000204

螺栓 GB5783M12X35-Ep.Zn-8.8

BOLT GB5783M12X35-Ep.Zn-8.8

1



18

4011000207

螺栓 GB5783-M12X45-Ep.Zn-8.8

BOLT GB5783-M12X45-Ep.Zn-8.8

13



19

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

14



20

2904000004

密封垫

SEAL WASHER

1

耐油石棉橡胶

21

2903000003

变矩器至散热器油管

HOSES ASS

’

Y

2

部件

B2

版权所有  不得翻印

 7

                                          山东临工

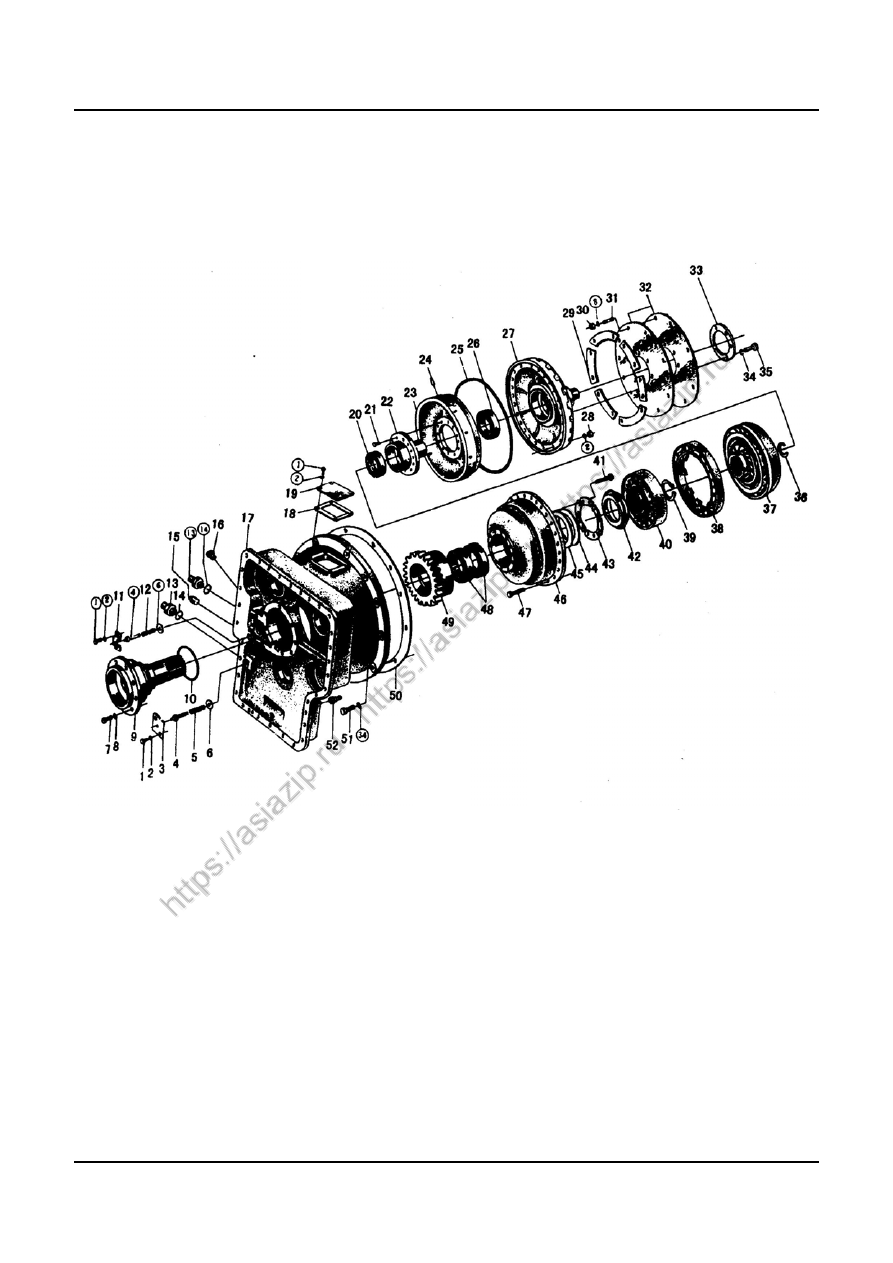

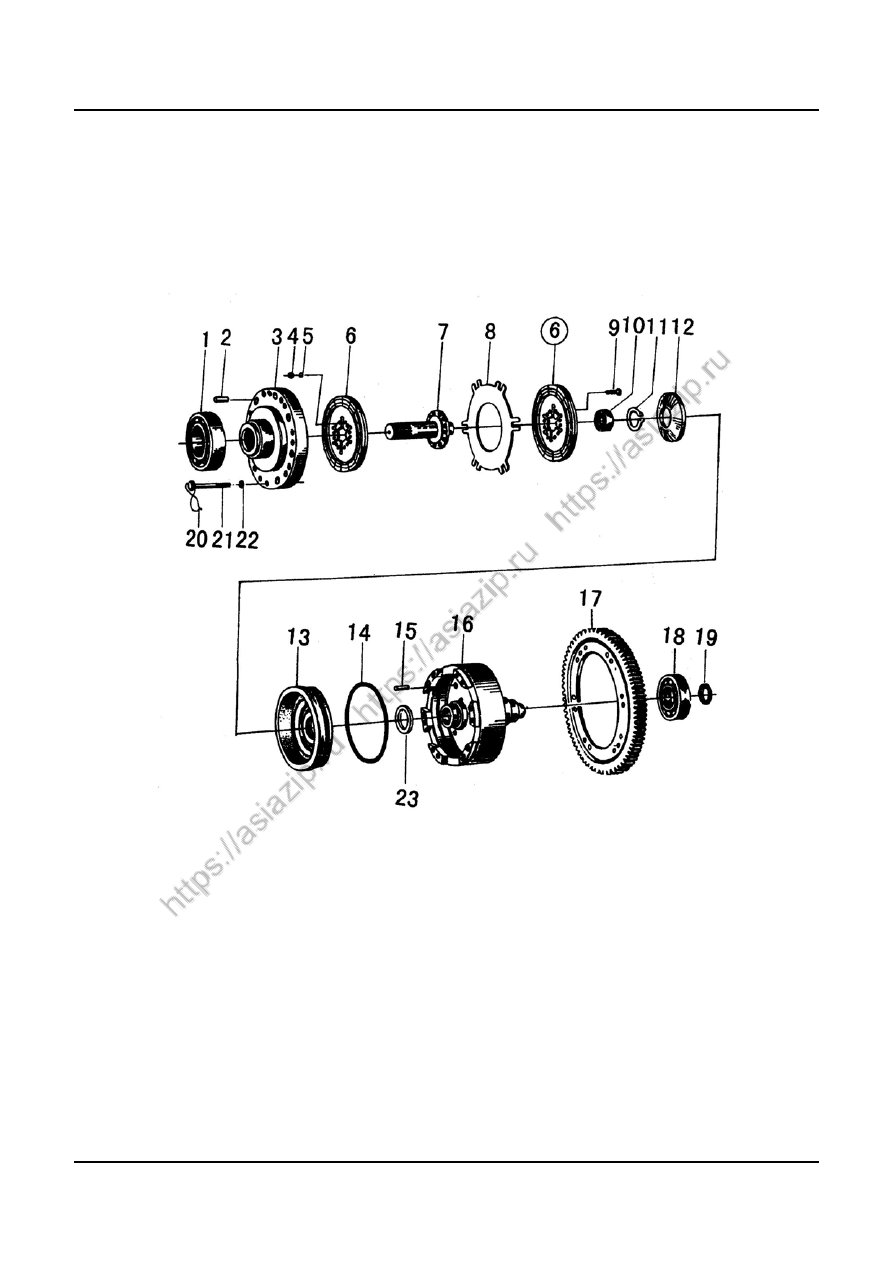

液力变矩器
HYDRAULTC TORQUE CONVERTER









B2

版权所有  不得翻印

 8

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



螺栓 M8X16

BLOT M8X16

8



2



垫圈 8

WASHER 8

32



3



垫板

FILLER

1



4



阀杆

VALVE STEM

2



5



弹簧

SPRING

1



6



垫片

SPACER

2



7



螺栓 M10X25

BOLT M10X25

8



8



垫圈 10

WASHER 10

20



9



导轮座

STATOR SEAT

1



10



密封环

SEAL RING

1



11



阀盖

VALVE COVER

1



12



弹簧

SPRING

1



13



管接头

FITTING Do28.

2



14



O 形圈

O-RING 35X3.1

2



15



螺塞

PLUG

1



16



油温表接头

THERMOMETER JOINT

1



17



壳体

HOUSING

1



18



纸垫

GASKET PAPER

1



19



垫板

FILLER

1



20



轴承 6013

BEARING 6013

1



21



沉头铆钉 M8X16

COUNTERSUNK RIVET M8X16

12



22



一级涡轮乔

CASE OF FIRST-STAGE TURBINE

1



23



一级涡轮罩

SHELL OF FIRST-STAGE TURBINE

1



24



弹性销

SPRING PIN

1



25



O 形圈

O-RING

1



26



轴承 6210

BEARING 6210

1



27



罩轮

WHEEL SHELL

1



28



螺母 M8

NUT M8

24



29



垫片

SPACER

2



30



螺母 M10X1

NUT M10X1

12



31



双头螺栓 AM10X10X18

DOUBLE END STUD AM10X1X18

12



32



弹性板

SPRING PLATE

2



33



圆垫板

ROUND SHIM

2



34



垫圈 12

WASHER 12

18



35



螺栓 M12X30

BLOT M12X30

6



36



挡圈

SNAP RING

1



37



二级涡轮

SECOND-STAGE TURBINE

1



38



一级涡轮

FIRST-STAGE TURNINE

1



39



挡圈 80

SNAP RING 80

1



40



导轮

STATOR

1



41



螺栓 M8X30

BOLT M8X30

12



42



导油环

RING

1



43



防松垫片

CHEAK SPACER

6



44



压板

CLAMPING PLATE

1



45



调整垫片

ADJUSTING SPACER

1 组



46



泵轮

IMPELLER

1



47



螺栓 M8X32

BOLT M8X32

24



48



轴承 6017

BEARING 6017

2



49



齿轮

GEAR

1



50



纸垫

GASKET PAPER

1



51



螺栓 M12X48

BOLT M12X48

12



52



接头

CONNECTOR

1











































C

变速箱系统



TRANSMISSION SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



C1

版权所有  不得翻印

 9

                                          山东临工

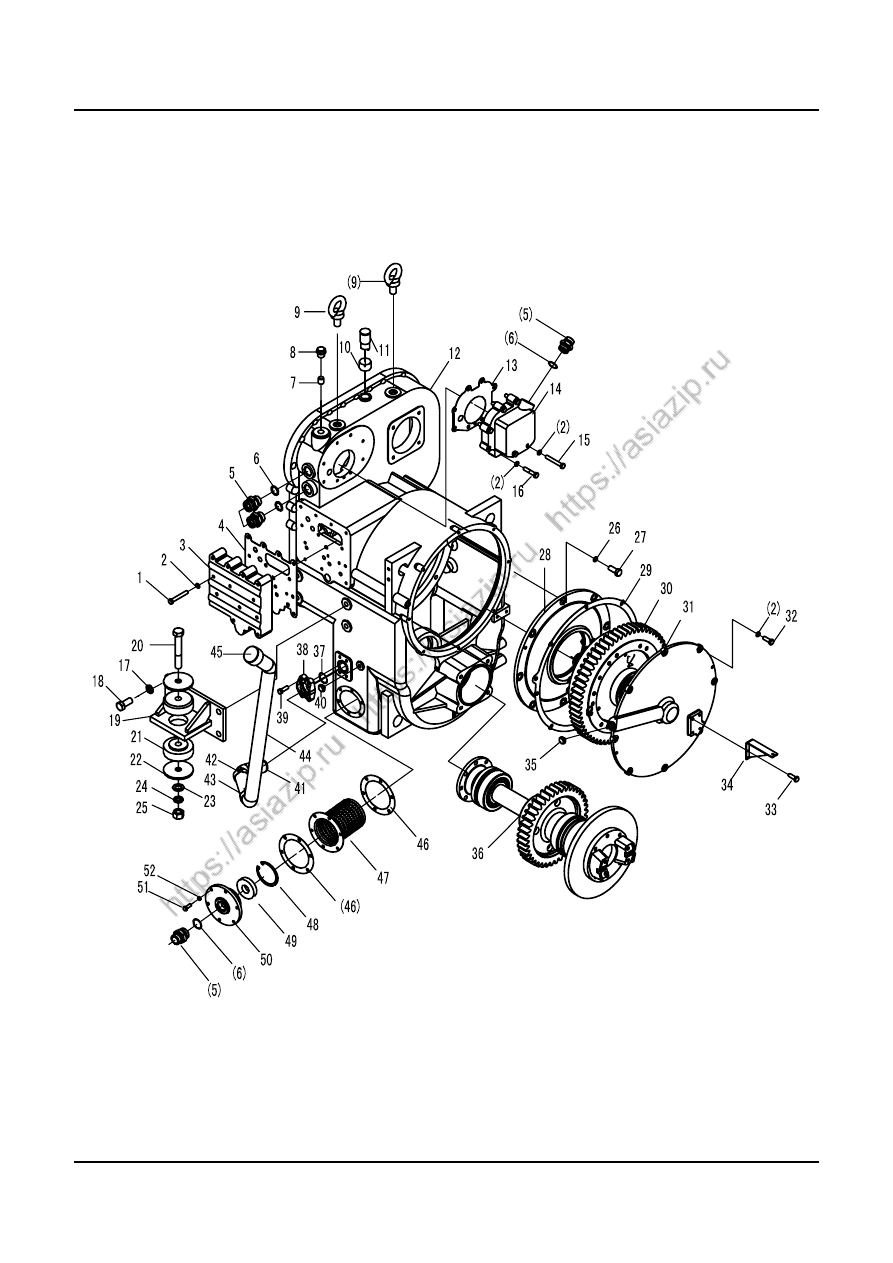

变速箱总成（

I

）

TRANSMISSION SYSTEM（

I

）








C1

版权所有  不得翻印

 10

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000174  螺栓 GB21-M10*70EpZn-8.8

BOLT GB21-M10*70EpZn-8.8

18



2

4015000025  垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

78



3

4120000064  变速阀总成

TRANSMISSION CONTROL VALVE ASS

’

Y

1



4

3030900099  密封垫

SEALING SPACER

1



5

4120000125  接头体 G28

FITTING Z28

3



6

4030000013  O 形圈 GB1235-32*3.1

O-RING GB1235-32*3.1

3



7

3030900098  圆柱堵塞

PLUNGER

1



8

3030900097  螺塞

PULG

1



9

4014000030  螺钉 GB825-M20EpZn-20

LIFTING EYE SCREW GB825-M20EpZn-20

2



10

2905000006  透气管

VENT DUCT

1



11

2905000005  透气盖总成

BREATHER PIPE ASS

’

Y

1



12

3030900088  箱体

TANK

1



13

3030900096  密封垫

SEALING SPACER

1



14

4120000063  变速泵总成

TRANSMISSION PUMP ASS

’

Y

1



15

4011000052  螺栓 GB5782-M10*75EpZn-8.8

BOLT GB5782-M10*75EpZn-8.8

2



16

4011000048  螺栓 GB5782-M10*50EpZn-8.8

BOLT GB5782-M10*50EpZn-8.8

6



17

4011000097  螺栓 GB5783-M18*40EpZn-8.8

BOLT GB578-M18*40EpZn-8.8

8



18

4015000029  垫圈 GB93-18-65Mn

NUT GB93-18-65Mn

8



19

2905000011  连接座

CONNECTING SEAT

2



20

4011000236  螺栓 GB5782-M20*130EpZn-8.8

CONNECTING SEAT

2



21

2905000010  减震块

SHOCK MOUNT

4



22

2905000012  垫圈

WASHER GB93-18-65Mn

4



23

4015000176  垫圈 GB97.1-20EpZn-300HV

SHOCK MOUNT

2



24

4015000030  垫圈 GB93-20-65Mn

WASHER GB97.1-20EpZn-300HV

2



25

4013000020  螺母 GB6170-M20EpZn-8

NUT GB6170-M20EpZn-8

2



26

4015000027  垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

8



27

3030900089  中盖螺栓

BOLT

8



28

3030900090  中盖

COVER

1



29

3030900092  密封垫

SEALING SHIM

1



30

2030900019  四轴总成（2）

4TH SHAFT ASS

’

Y（2）

1



31

3030900091  端盖

END COVER

1



32

4011000017  螺栓 GB21-M10*30EpZn-8.8

BOLT GB21-M10*30EpZn-8.8

34



33

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



34

2923000102  固定架

MOUNTING FRAME

1



35

3030900102  螺塞

PULG

1



36

2030900021  五轴总成

5TH SHAFT ASS

’

Y

1



37

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

1



38

4041000056  分体法兰 LGB117312550

PLANGE LGB117312550

1



39

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

4



40

4190000010  检油塞 LG03-JYS1/4"

PLUG FOR CHECK UP LG03-JYS1/4"

1



41

2905000025  加油弯管

ELBOW PIPE

1



42

4017000007  喉箍 JB8870-d60

CLAMP JB8870-d60

2



43

4120001003  胶管 JB8406-B38*140

HOSE JB8406-B38*170

1



44

2905000028  弯管

ELBOW PIPE

1



45

2905000026  加油管盖

COVER

1



46

3030900232  垫片

SPACER

2



47

2030900065  滤油器总成

OIL FILTER ASS

’

Y

1



48

4015000013  挡圈 GB893.1-70-65Mn

RIONG SNAP GB893.1-70-65Mn

1



49

4190000007  环形磁铁 LG03-CT70*32*14

MAGNET LG03-CT70*32*14

1



50

3030900230  压盖

CLAMPING COVER

1



51

4011000106  螺栓 GB5783-M8*25EpZn-8.8

BOLT GB5783-M8*25EpZn-8.8

6



52

4015000036  垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

6





























C2

版权所有  不得翻印

 11

                                         山东临工

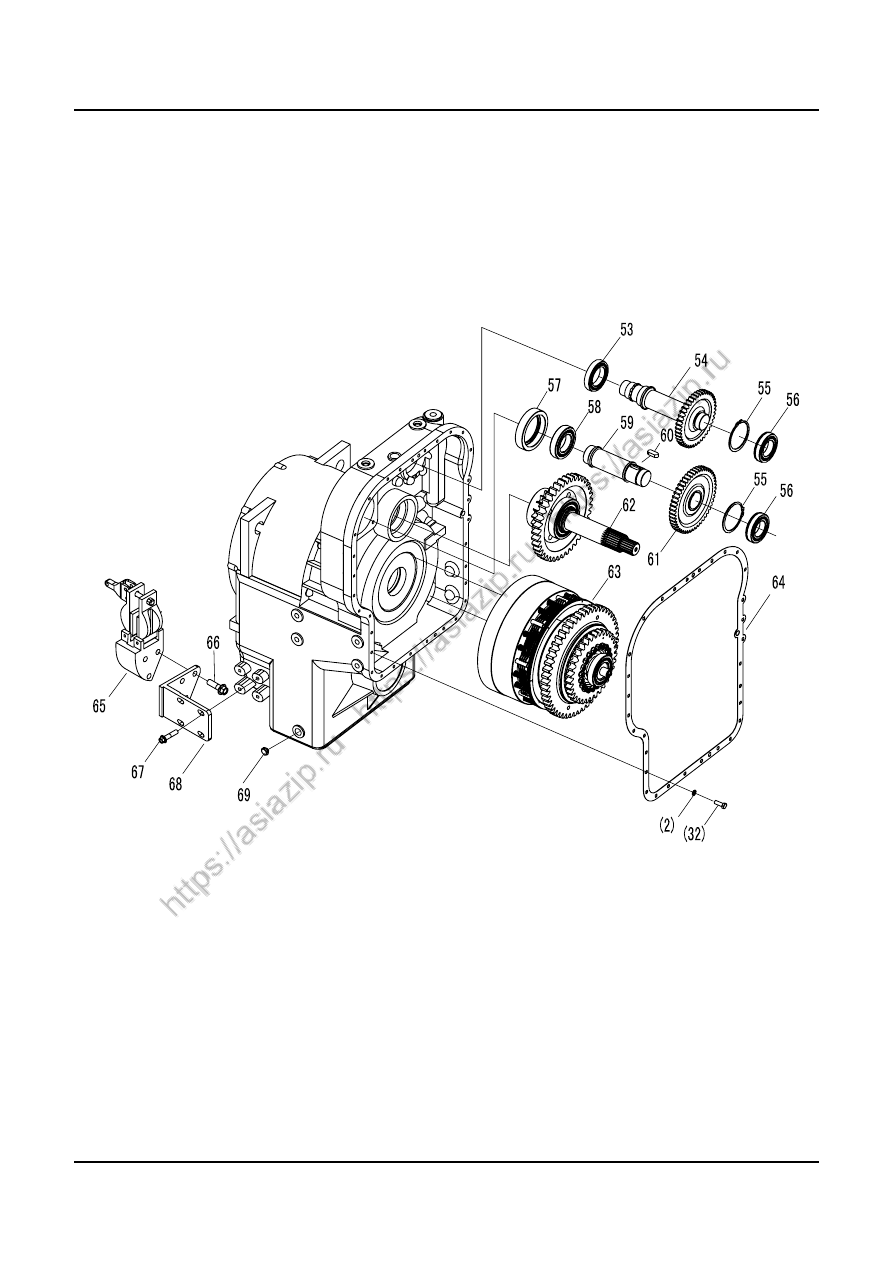

变速箱总成（Ⅱ）
TRANSMISSION SYSTEM（Ⅱ）









C2

版权所有  不得翻印

 12

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

53

4021000012  滚动轴承 GB276-6012

BALL BEARING GB276-6012

1



54

3030900094  轴齿轮

SHAFT GEAR

1



55

4015000024  挡圈 GB894.1-90-65Mn

RIONG SNAP GB894.1-90-65Mn

2



56

4021000019  滚动轴承 GB276-6210N

BALL BEARING GB276-6210N

2



57

3030900181  轴承套

BEARING SLEEVE

1



58

4021000020  滚动轴承 GB276-6211

BALL BEARING GB276-6211

1



59

2905000008  驱动轴

DRIVE SHAFT

1



60

4022000001  键 GB1096-14*36-45

KEY GB1096-14*36-45

1



61

3030900100  转向泵驱动齿轮

DRIVE GEAR OF STEERING PUMP

1



62

2030900027  三轴总成

3RD SHAFT ASS

’

Y

1



63

2030900026  四轴总成（1）

4TH SHAFT ASS

’

Y

1



64

3030900095  密封垫

SEALING SPACER

1



65

4120000087  手制动器 TC5Z

BRAKE FOR PARKING TC5Z

1



66

4011000148  螺栓 GB16674-M16*40EpZn-8.8

BOLT GB16674-M16*40EpZn-8.8

3



67

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



68

2923000105  支架

HOLDER

1



69

4120000345  螺塞 Q/ZB286-ZG1/2"-Q235A

PLUG Q/ZB286-ZG1/2"-Q235A

1















C3

版权所有  不得翻印

13

                                         山东临工

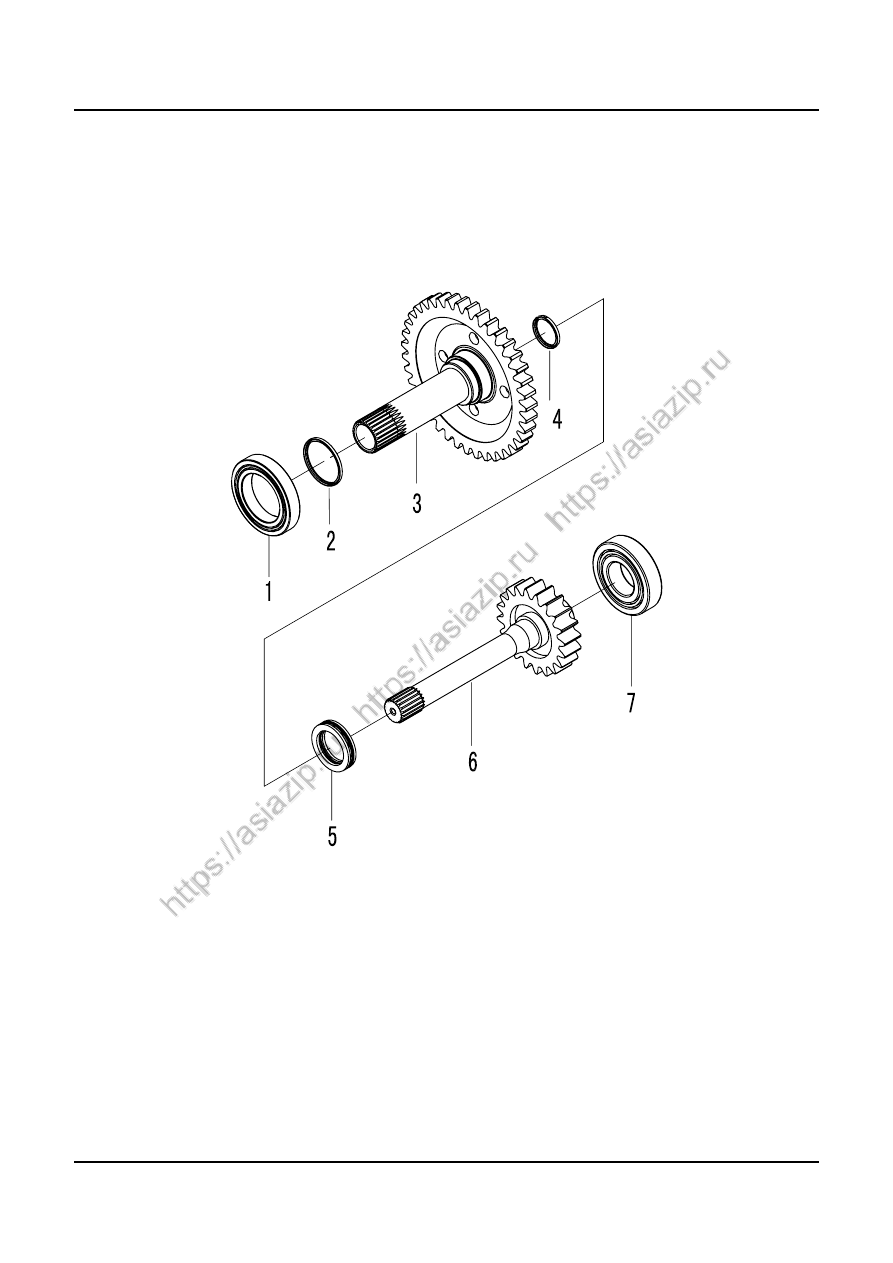

三轴总成
3RD SHAFT








C3

版权所有  不得翻印

 14

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4021000013

滚动轴承 GB276-6016

BALL BEARING GB276-6016

1



2

3030900110

旋转油封

OIL SEAL

1



3

3030900178

输入二级齿轮

2nd STAGE INPUT

1



4

3030900111

旋转油封

OIL SEAL

1



5

4021000040

滚动轴承 GB301-51111

THRUST BALL BEARING GB301-51111

1



6

3030900177

输入一级齿轮

1ST STAGE GEAR INPUT

1



7

4021000023

滚动轴承 GB276-6311

BALL BEARING GB276-6311

1





























C4

版权所有  不得翻印

 15

                                          山东临工

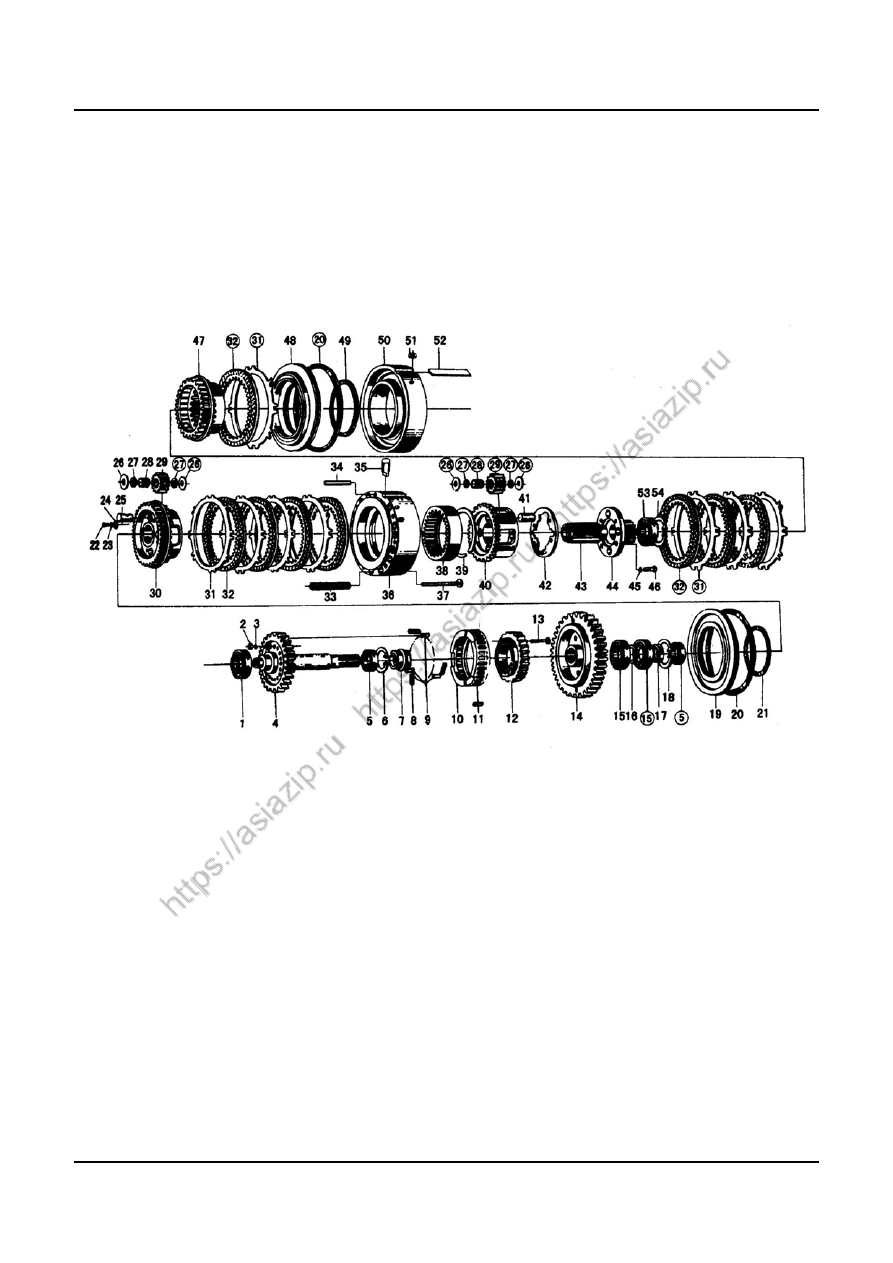

四轴总成

（

I

）



4RD SHAFT

（

I

）











C4

版权所有  不得翻印

 16

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4021000020

滚动轴承 GB276-6211

BALL BEARING



GB276-6211

1



2

4013000036

螺母 GB6171-M10*1EpZn-8

NUT GB6171-M10*1EpZn-8

20



3

4015000008

垫圈 GB859-10-65Mn

WASHER GB859-10-65Mn

20



4

3030900136

中间输入轴

INTER-INPUT SHAFT

1



5

4021000011

滚动轴承 GB276-6010

BALL BEARIN GB276-6010

2



6

4015000015

挡圈 GB893.1-80-65Mn

RIONG SNAP GB893.1-80-65Mn

1



7

3030900138

隔离套

ISOLATED BUSHING

1



8

3030900157

弹簧

SPRING

3



9

3030900166

销

PIN

3



10

3030900165

隔离环

ISOLATED WASHER

1



11

3030900155

滚柱Ф13*26

ROLLER Ф13*26

24



12

3030900164

内环凸轮

INNER RACE CAM

1



13

3030900167

螺栓

BOLT

20



14

3030900137

外环齿轮

OUT RACE GEAR

1



15

4021000018

滚动轴承 GB276-6210

BALL BEARING GB276-6210

2



16

3030900169

间隔环

ISOLATED WASHER

1



17

3030900168

间隔套

ISOLATED BUSHING

1



18

4015000017

挡圈 GB893.1-90-65Mn

RIONG SNAP GB893.1-90-65Mn

1



19

3030900139

倒档活塞

PISTION

1



20

3030900143

外密封环

EXTERNAL SEAL RING

2



21

3030900163

内密封环

INTERNAI SEAL RING

1



22

3030900170

螺栓 M8*14

BOLT M8*14

4



23

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



24

3030900162

止动垫圈

STOP WASHER

4



25

3030900160

倒档行星轴

REVERSE PLANET SPINDLE

4



26

3030900147

垫片

SPACER

16



27

3030900154

挡圈

RIONG SNAP

16



28

4090000001

滚针 GB309-4*35-GCr15

NEEDLE ROLLER GB309-4*35-GCr15

176



29

3030900148

行星轮

PLANET

8



30

3030900171

倒档行星架

CARRIER OF REVERSE ASS

’

Y

1



31

3030900140

倒档一档从动片

REVERSE FIRST SPEED DRIVEN DISK

8



32

2030900028

倒档一档主动片

REVERSE FIRST SPEED DRIVE DISK

8



33

3030900141

弹簧

SPRING

15



34

3030900176

销

PIN

8



35

3030900161

圆柱销

ROUND PIN

1



36

3030900175

摩擦片隔离架

ISOLATED BRACKET

1



37

3030900142

弹簧销轴

SPRING PIN

15



38

3030900158

倒档内齿圈

REVERSE RANGE GEAR-RING

1



39

3030900156

挡圈

RIONG SNAP

1



40

3030900151

一档行星架

CARRIER OF THE FIRST RANGE PLANET GEAR

1



41

3030900149

一档行星轴

FIRST SPEED PLANET SPINDLE

4



42

3030900150

止动盘

LOCK PLATE

1



43

3030900153

太阳轮

GEAR-SUN

1



44

3030900152

直接档连接盘

CONNECTING DISH FOR THE DIRECT RANGE

1



45

4015000026

垫圈 12

WASHER 12

4



46

4011000090

螺栓 GB5783-M12*35EpZn-8.8

BOLT GB5783-M12*35EpZn-8.8

4



47

3030900172

内齿圈

INTERNAL GEAR-RING ASSEMBLY FOR FIRST RANGE

1



48

3030900144

一档活塞

FIRST RANGE PISTION

1



49

3030900113

密封环

SEAL RING

1



50

3030900145

一档油缸

CYLINDER-HOUSING FOR THE FIRST RANGE

1



51

3030900146

矩形密封圈

SQUARE SEAL

1



52

3030900159

固定板

MOUNTING PLATE

1



53

4021000019

滚动轴承 GB276-6210N

BALL BEARING GB276-6210N

1



54

4015000024

挡圈 90

RING SNAP 90

1





C5

版权所有  不得翻印

 17

                                         山东临工



四轴总成

（Ⅱ）



4RD SHAFT

（Ⅱ）












C5

版权所有  不得翻印

 18

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4021000015  滚动轴承 GB276-6022

BALL BEARING GB276-6022

1



2

3030900112  销

PIN

6



3

3030900103  直接档受压盘

BACK DISK FOR THE SECOND SPEED

1



4

4013000162  螺母 GB6170-M8-8

NUT GB6170-M8-8

12



5

4015000036  垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

12



6

2030900020  直接档主动片

DRIVE DISK ASS

’

Y FOR THE SECOND SPEED

2



7

3030900104  直接档轴

SHAFT FOR THE SECOND SPEED

1



8

3030900106  直接档从动片

DRIVEN DISK FOR THE SECOND SPEED

1



9

4011000105  螺栓 GB5783-M8*20EpZn-8.8

BOLT GB5783-M8*20EpZn-8.8

12



10

4021000016  滚动轴承 GB276-6204

BALL BEARING GB276-6204

1



11

4015000023  挡圈 GB894.1-65-65Mn

RIONG SNAP GB894.1-65-65Mn

1



12

3030900114  蝶形弹簧

DISH SPRING

1



13

3030900107  直接档活塞

PISTION

1



14

3030900113  密封环

SEALING RING

1



15

3030900115  销

PIN

3



16

3030900109  直接档油缸

CYLINDER ASS

’

Y FOR THE SECOND SPEED

1



17

3030900108  中间输出齿轮

OUTPUT GEAR OF THE INTER-SHAFT

1



18

4021000024  滚动轴承 GB276-6312

BALL BEARING GB276-6312

1



19

3030900111  旋转油封

SEAL

1



20

4090000010  低碳钢丝 GB343-1.2*1200-SZ

MILD STEEL WIRE GB343-1.2*1200-SZ

1



21

3030900105  螺栓

BOLT

12



22

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

12



23

3030900110  旋转油封

SEAL

1

















C6

版权所有  不得翻印

 19

                                         山东临工

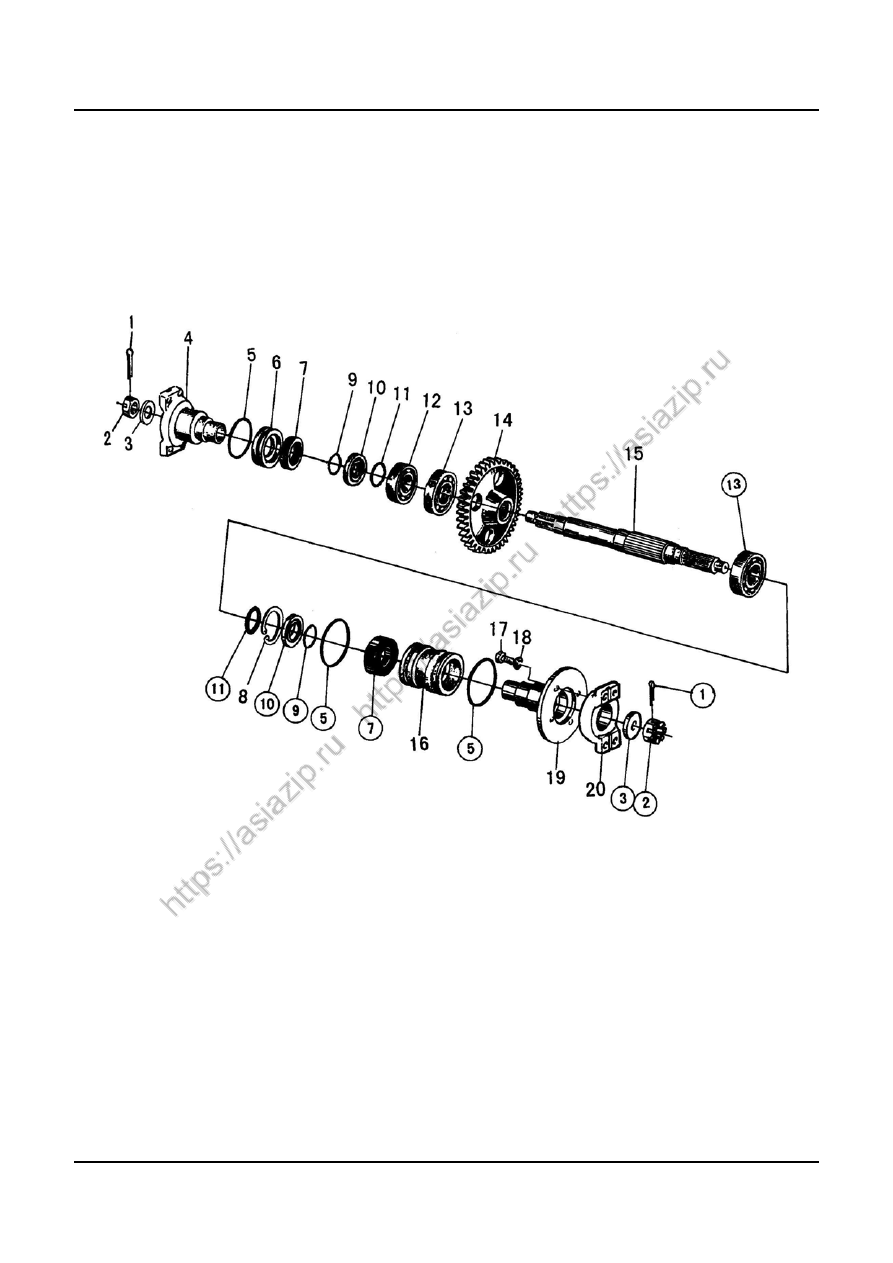

五轴总成
5RD SHAFT










C6

版权所有  不得翻印

 20

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4016000039  销 GB91-6*60EpZn-Q235A

PIN GB91-6*60EpZn-Q235A

2



2

3030900118  带槽螺母

CHANNEL NUT

2



3

3030900122  垫圈

WASHER

2



4

2905000016  法兰

REAR PLANGE

1



5

4030000010  O 形圈 GB1235-130*3.1

O-RING GB1235-130*3.1

3



6

3030900119  油封座

BASE OF OIL SEAL

1



7

4030000048  骨架油封 HG4-692-SG70*95*12

OIL SEAL HG4-692-SG70*95*12

2



8

4015000011  挡圈 GB893.1-130-65Mn

RING SNAP GB893.1-130-65Mn

1



9

4030000016  O 形圈 GB1235-65*3.1

O-RING GB1235-65*3.1

2



10

3030900120  隔套

WASHER

2



11

4030000017  O 形圈 GB1235-75*3.1

O-RING GB1235-75*3.1

2



12

4021000025  滚动轴承 GB276-6410

BALL BEARING GB276-6410

1



13

4021000024  滚动轴承 GB276-6312

BALL BEARING GB276-6312

2



14

3030900121  输出轴齿轮

GAER OF THE OUT SHAFT

1



15

3030900123  输出轴

OUTPUT SHAFT

1



16

3030900124  油封盖

SEAL COVER

1



17

4011000108  螺栓 GB5785-M12*1.25*35EpZn-8.8

BOLT GB5785-M12*1.25*35EpZn-8.8

1



18

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn





19

2905000015  前法兰

FRANT PLANGE

1



20

2905000014  联接盘

PLANGE

1

























D

变速操纵系统



TRANSMISSION CONTROL SYSTEM



























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



D1

版权所有  不得翻印

21

                                         山东临工

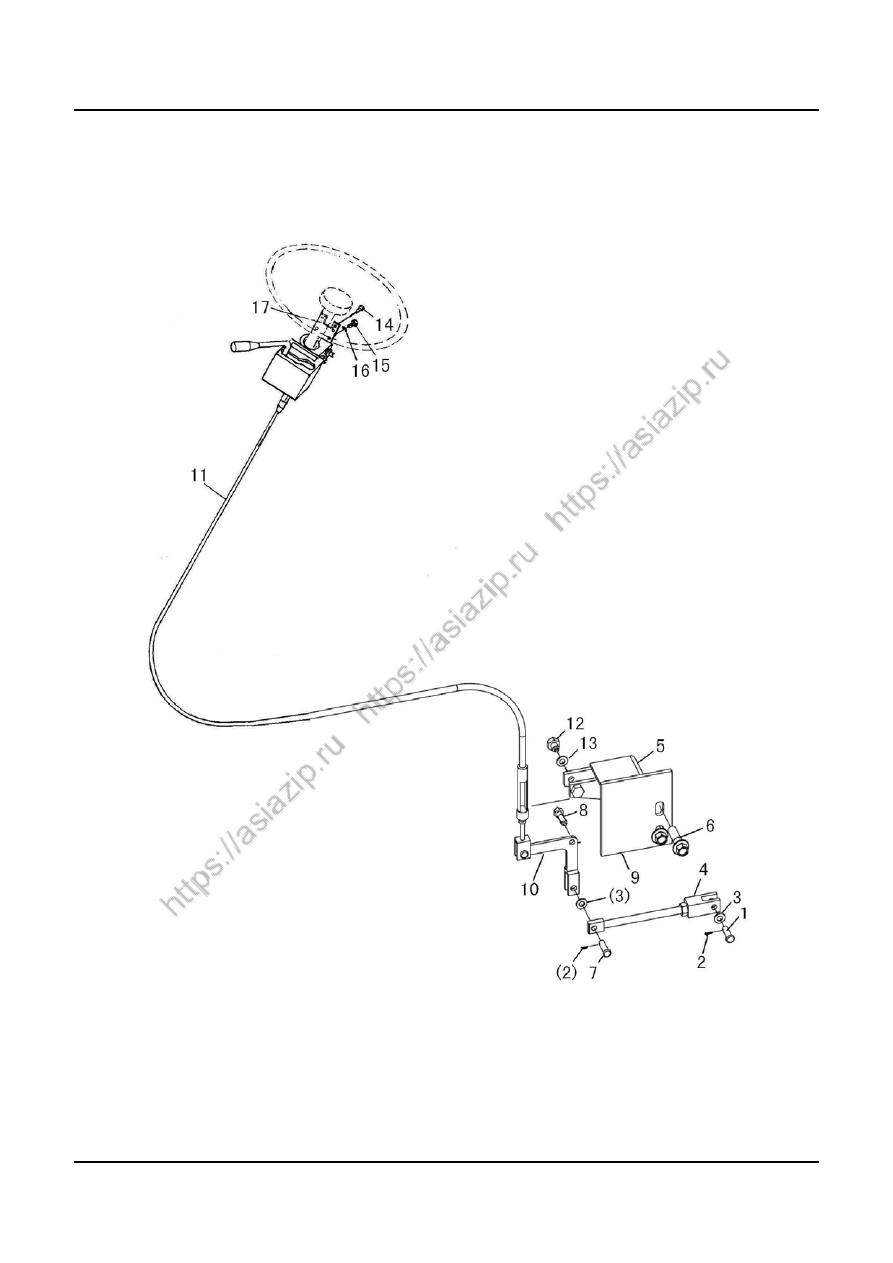

变速操纵系统
TRANSMISSION SYSTEM










D1

版权所有  不得翻印

 22

                                           山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4016000143

销轴 GB882-B8*26EpZn-35

PIN GB882-B8*26EpZn-35

2



2

4016000167

开口销 GB91-3.2*22EpZn-Q235A

SPLIT GB91-3.2*22EpZn-Q235A

3



3

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

3



4

2906000002

连接叉

CONNCECTING FORK

1

部件

5

2906000003

支承架

BRACKET FRAME

1

部件

6

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

2



7

4016000141

销轴 GB882-B8*22EpZn-35

PIN GB882-B8*22EpZn-35

1



8

4130000075

螺栓 GB16674-M6*12EpZn-8.8

BOLT GB16674-M6*12EpZn-8.8

2



9

2906000804

板

PLATE

1

Q235A

10

2906000004

连接块

CONNECTING BLOCK

1

部件

11

4110000180

变速操纵软轴

TRANSMISSION CABLE SHAFT

1

部件

12

2906000005

螺栓

BOLT

2

45

13

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



14

4014000021

螺钉 GB818-M4*12EpZn-4.8

SCREW GB818-M4*12EpZn-4.8

4



15

4014000026

螺钉 GB818-M6*16EpZn-4.8

SCREW GB818-M6*16EpZn-4.8

2



16

4015000035

垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

2



17

2906000102

支承板

BRACKET PLATE

1

Q235A
