LG956 Фронтальный погрузчик. Каталог запчастей - часть 2










E

驱动桥系统



AXLE SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

E1

版权所有  不得翻印

      23

                                            山东临工

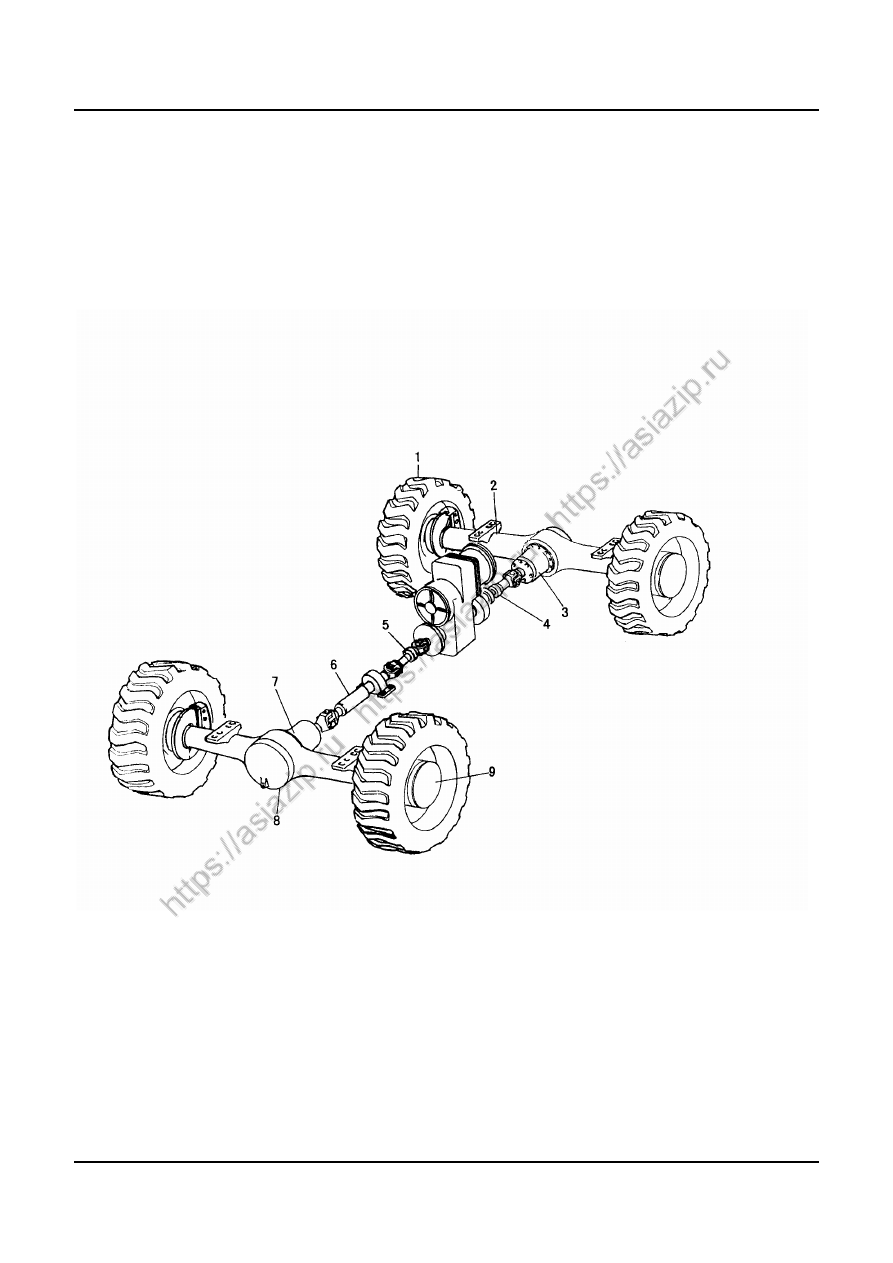

驱动桥系统
AXLE SYSTEM








E1

版权所有  不得翻印

 24

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

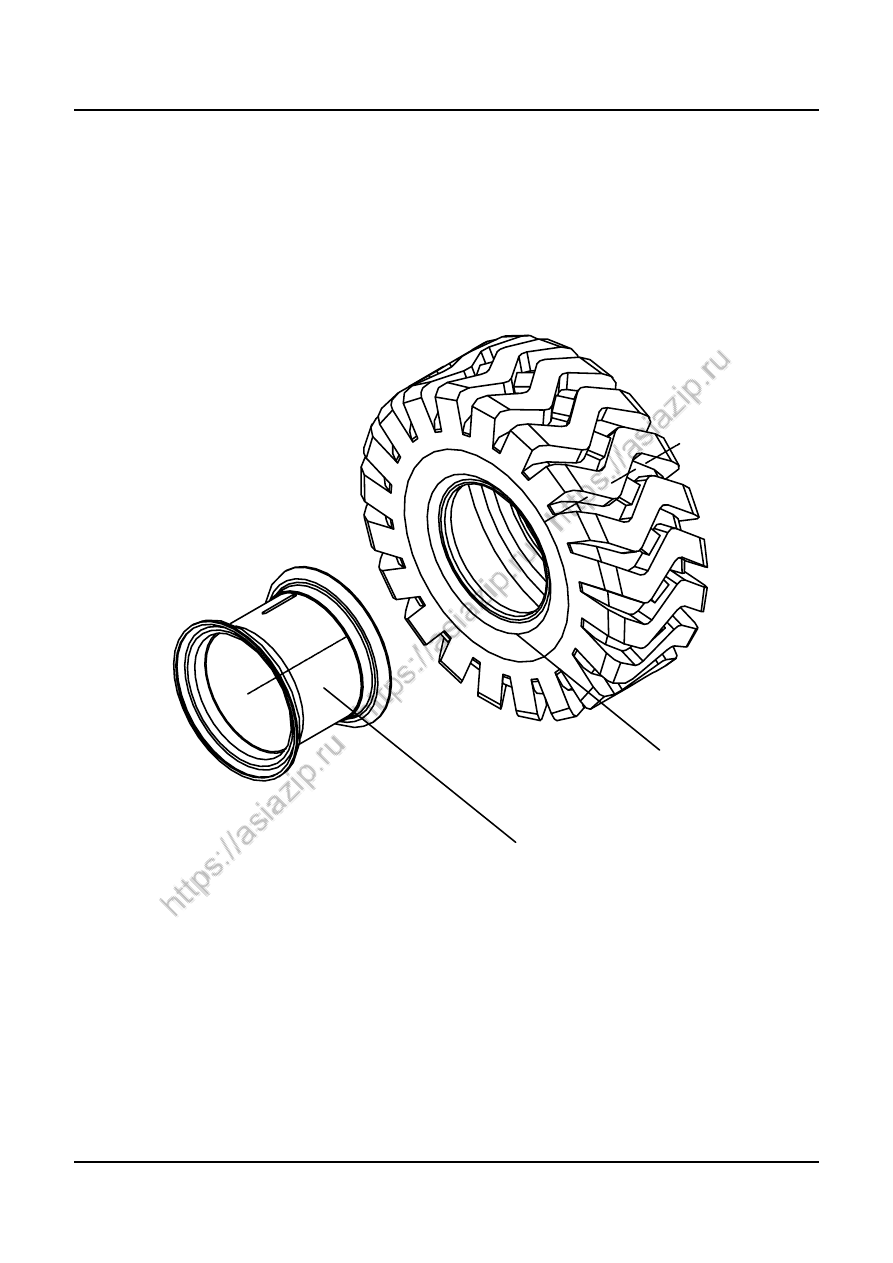

DESCRIPTION



QTY

REMARKS

1

4110000006

轮胎 GB2980-23.5-25

TIRE ASSY

4

2

2909000004

后桥壳总成

REAR AXLE ASSEMBLY

1

3

2909000003

后主传动

REAR AXLE MAIN DRIVE

1



4

2908000005

后传动轴

REAR DRIVING SHAFT

1



5

2908000004

中间传动轴

MIDDLE MOTION SHAFT

1



6

2908000002

前传动轴

FTRONT DRIVING SHAFT

1



7

2907000006

前主传动

FRONT AXLE MAIN DRIVE

1



8

2907000004

前桥壳总成

FRONT AXLE ASSEMBLY

1



9

4190000237

轮辋

WHEEL FELLONE

4





E2

版权所有  不得翻印

         25

                                          山东临工



前桥壳总成
FRONT AXLE ASSEMBLY






E2

版权所有  不得翻印

 26

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000011

螺栓

BOLT

8



2

4015000032

垫圈 GB93-30-65Mn

WASHER 30

8



3

4013000064

螺母 GB889.2-M30*2-8

LOCKING NUT GB889.2-M30*2-8

8



4

4120000080

螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

2



5

2907000014

前桥壳

FRONT AXLE HOUSING

1



6

2907000005

透气管

BREATHER PIPE

1



7

4013000078

螺母 GB6173-M10*1EpZn-05

NUT GB6173-M10*1EpZn-05

1



8

4044000001

标牌 LGB402-D-A501

FRONT AXLE BRAND

1



9

4019000012

铆钉 GB827-3*5-BL2

RIVET

4





E3

版权所有  不得翻印

         27

                                        山东临工

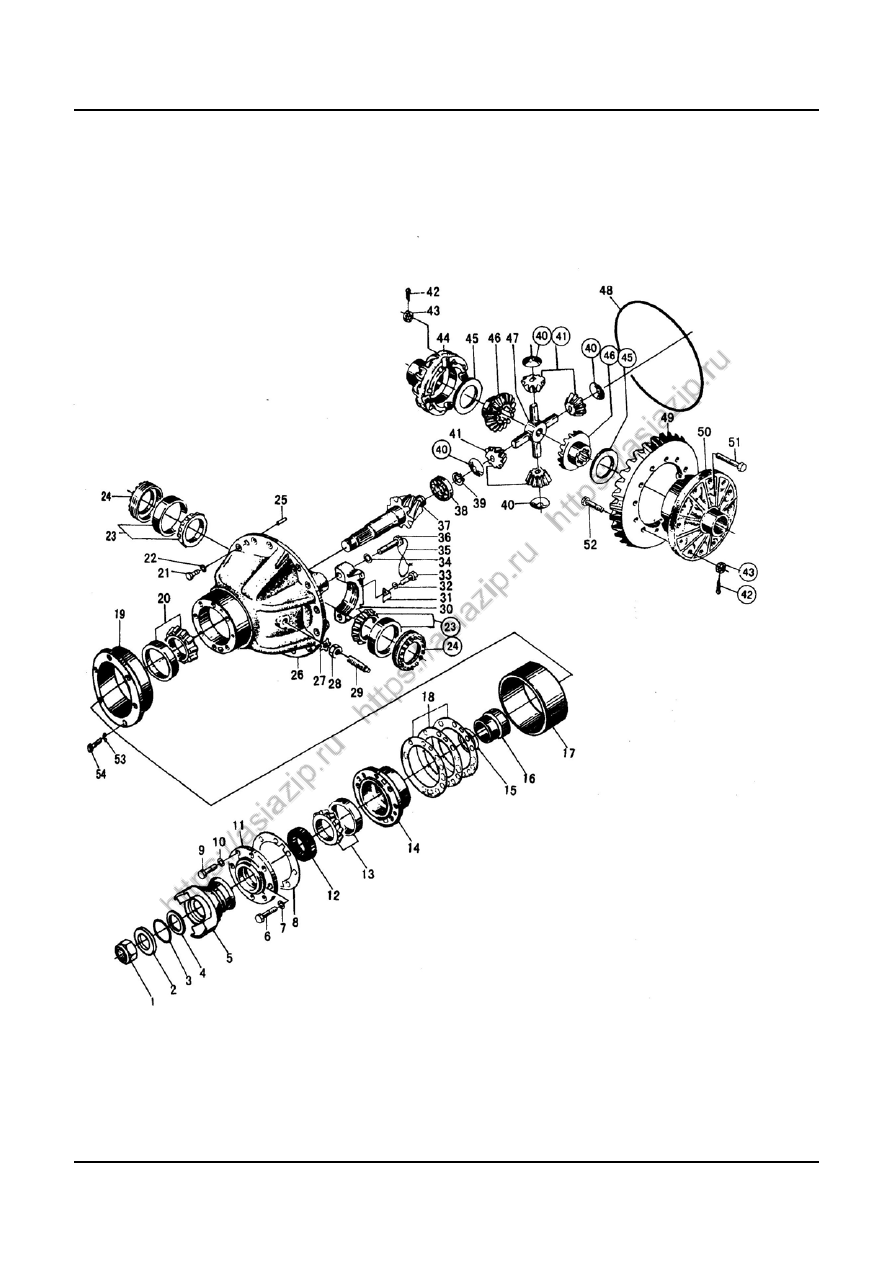

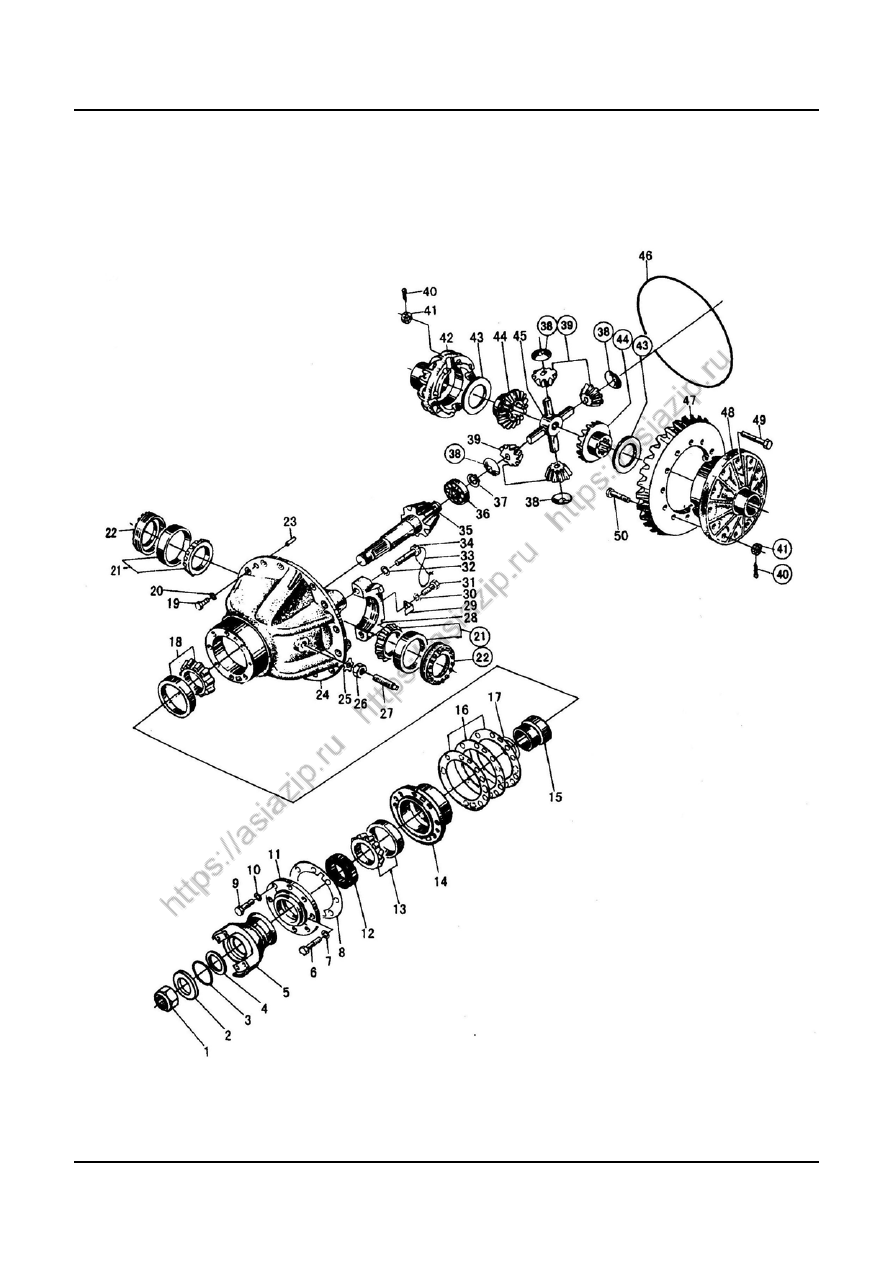

前主传动总成
FRONT AXLE MAIN DRIVE ASS

’

Y



E3

版权所有  不得翻印

    28

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000066

螺母 GB889.2-M33*1.5-8

NUT GB889.2-M33*1.5-8

1



2

2907000022

垫圈

WASHER

1



3

4030000035

O 形圈 GB3452.1-53*5.30G

O-RING

1



4

2907000024

挡圈

RING SNAP

1



5

2907000023

输入法兰

INPUT FLANGE

1



6

4011000067

螺栓 GB5782-M14*55EpZn-8.8

BOLT GB5782-M14*55EpZn-8.8

7



7

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

7



8

2907000026

密封垫

GASKET

1



9

4011000166

螺栓 GB5782-M12*55EpZn-8.8

BOLT GB5782-M12*55EpZn-8.8

1



10

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

1



11

2907000025

密封盖

SEALING COVER

1



12

4030000049

油封 HG4-692-SG80*100*12

OIL SEAL HG4-692-SG80*100*12

1



13

4021000030

滚动轴承 GB297-31313

BEARING GB297-31313

1



14

2907000027

轴承座

BEARING SEAT

1



15

2907000028

轴套

SHAFT SLEEVE

1



16

2907000015

调整垫片

ADJUSTING SHIM

3



16

2907000016

调整垫片

ADJUSTING SHIM

4



16

2907000017

调整垫片

ADJUSTING SHIM

5



17

2907000018

垫片

SPACER

2



17

2907000019

垫片

SPACER

2



17

2907000020

垫片

SPACER

3



17

2907000021

垫片

SPACER

3



18

4021000032

滚动轴承 GB297-31314

BEARING GB297-31314

1



19

4011000494

螺栓 GB5786-M16*1.5*45EpZn-8.8

BOLT M16*1.5*45EpZn-8.8

14



20

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

14



21

4021000036

滚动轴承 GB297-32216

BEARING GB297-32216

2



22

2907000035

调整螺母

ADJUSTING NUT

2



23

4016000124

销 GB119.2-10u8*30

PIN GB119.2-10u8*30

2



24

2907000032

托架

CARRIER

1



25

2907000031

锁紧片

LOCKING LEAF

1



26

4013000052

螺母 GB6173-M27*2-05

NUT GB6173-M27*2-05

1



27

2907000030

止推螺栓

BOLT

1



28

2907000039

轴承座

CAGE

2



29

2907000040

锁紧片

LOCKING LEAF

2



30

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



31

4011000009

螺栓 GB32.3-M10*1*20EpZn-8.8

BOLT GB32.3-M10*1*20EpZn-8.8

2



32

4015000184

垫圈 GB97.1-22EpZn-300HV

WASHER GB97.1-22EpZn-300HV

4



33

4090000014

低碳钢丝 GB343-1.6*450－SZ

STEEL WIRE GB343-1.6*450－SZ

2



34

4011000007

螺栓 GB32.1-M22*85EpZn-8.8

BOLT GB32.1-M22*85EpZn-8.8

4



35

2907000029

主动螺旋伞齿轮（左）

SPIRAL BEVEL GEAR PINION(LEFT)

1



36

4021000027

滚动轴承 GB283-NUP2307

BEARING GB283-NUP2307

1



37

4015000020

挡圈 GB894.1-35-65Mn

RING SNAP GB894.1-35-65Mn

1



38

2907000033

锥齿轮垫片

WASHER THRUST

4



39

2907000034

锥齿轮

GEAR PINION

4



40

4016000122

开口销 GB91-4*28EpZn-Q235A

SPLIT PIN GB91-4*28EpZn-Q235A

20



41

4013000156

螺母 GB6178-M16-10

NUT GB6178-M16-10

20



42

2907000043

差速器左壳

LEFT CASE DIFF

1



43

2907000038

半轴齿轮垫片

WASHER THRUST

2



44

2907000037

半轴齿轮

GEAR SIDE

2



45

2907000041

十字轴

SPIDER

1



46

4041000019

O 形圈 LGB308-430*3.5

O-RING LGB308-430*3.5

1



47

2907000045

从动螺旋伞齿轮（右）

LARGE SPRIAL BEVELGEAR (RIGHT)

1



48

2907000036

差速器右壳

RIGHT CASE DIFF

1



49

2907000042

螺栓

BOLT

8



50

2907000044

螺栓

BOLT

12



























E4

版权所有  不得翻印

         29

                                          山东临工

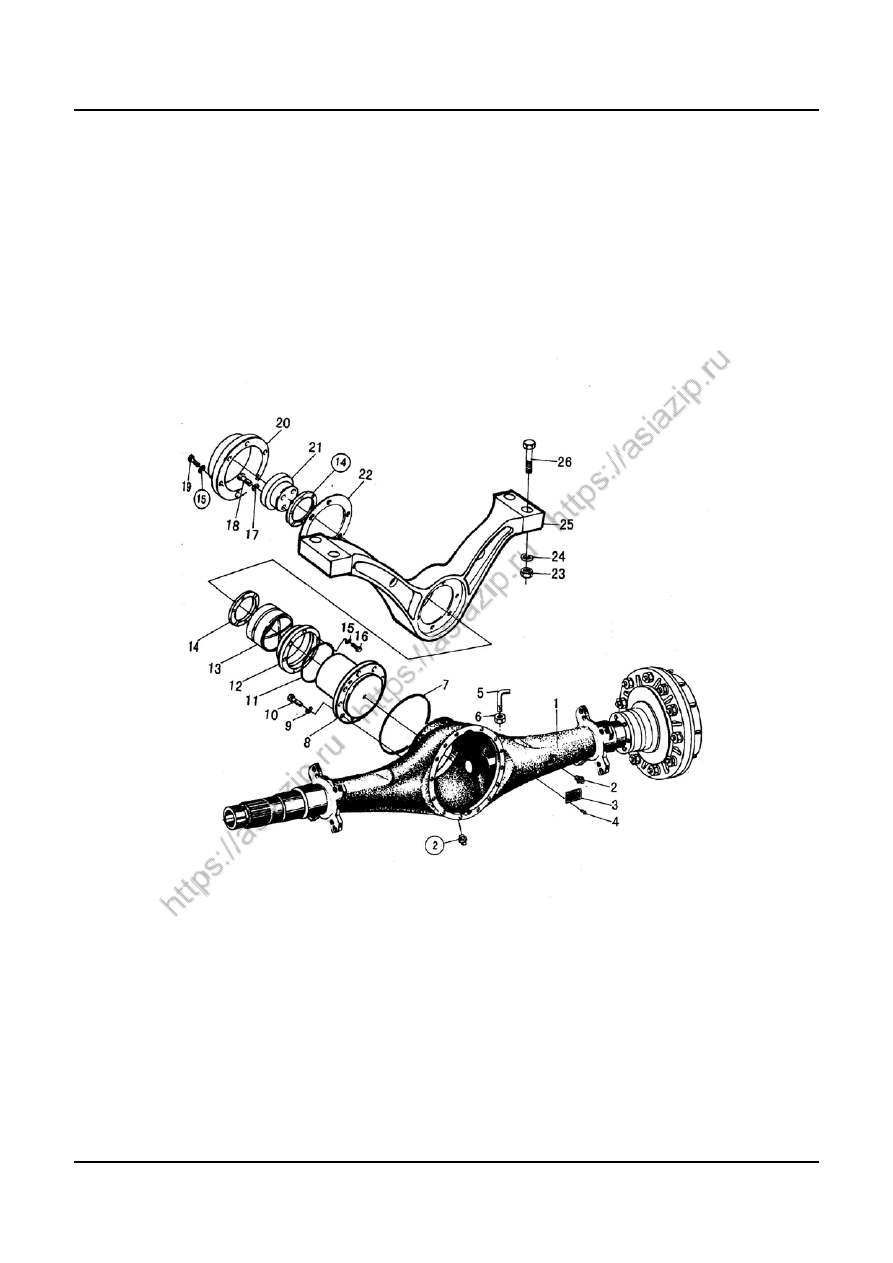

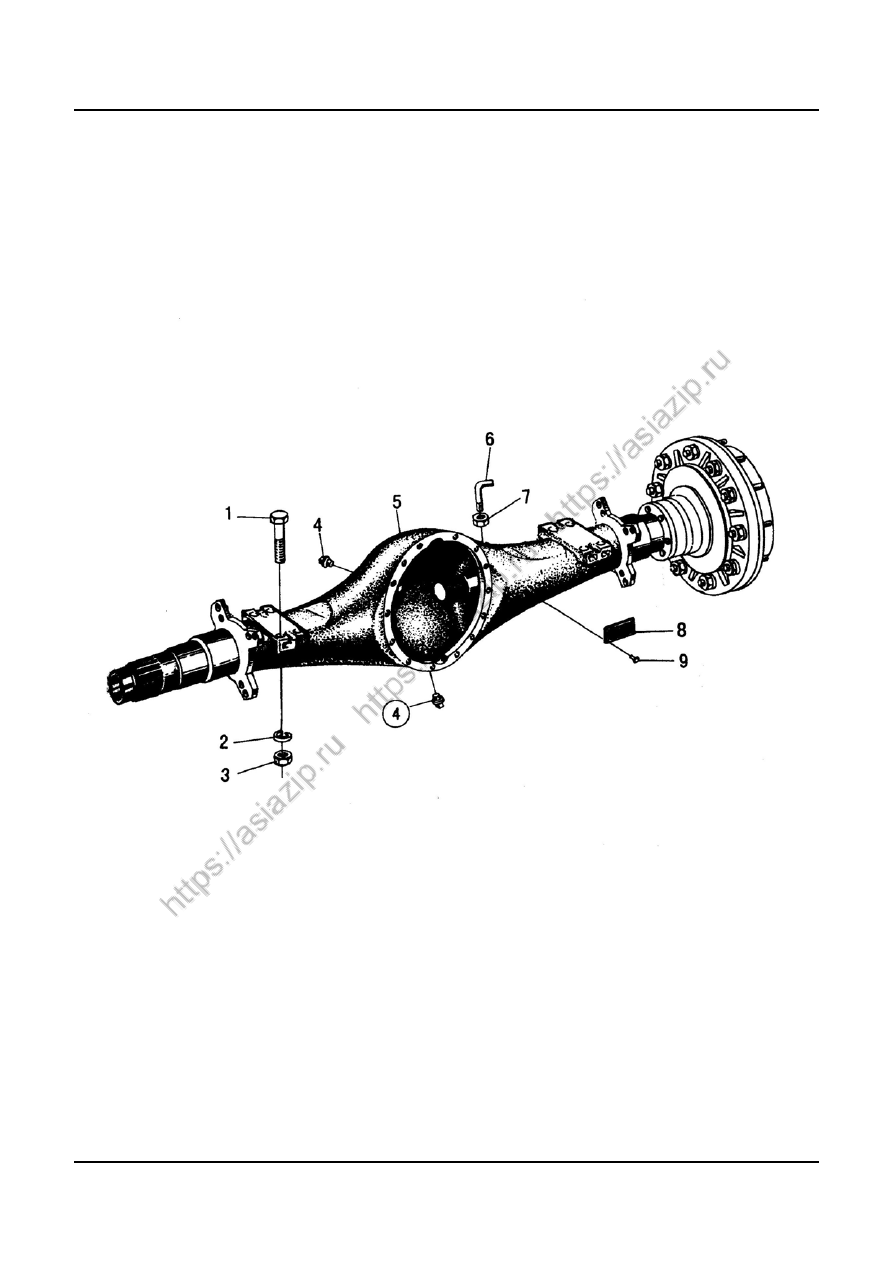

后桥壳总成
REAR AXLE ASSEMBLY



E4

版权所有  不得翻印

 30

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2909000017

后桥壳

AXLE HOUSING

1



2

4120000080

螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

2



3

4044000003

标牌 LGB402-E-A501

BRAND LGB402-E-A501

1



4

4019000012

铆钉 GB827-3*5-BL2

RIVET

4



5

2907000005

透气管

BREATHER PIPE

1



6

4013000078

螺母 GB6173-M10*1EpZn-05

NUT GB6173-M10*1EpZn-05

1



7

4041000021

O 形圈 LGB308-260*3.5

O-RING LGB308-260*3.5

1



8

2909000015

支承轴

SHAFT

1



9

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

22



10

4011000244

螺栓 GB5786-M16*1.5*50EpZn-8.8

BOLT GB5786-M16*1.5*50EpZn-8.8

22



11

4030000021

O 形圈 GB3452.1-160*5.30G

O-RING GB3452.1-160*5.30G

1



12

2909000010

密封盖

SEALING COVER

1



13

2909000011

轴套

BUSHING

1



14

2909000012

衬垫

BUSHING

2



15

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

13



16

4011000090

螺栓 GB5783-M12*35EpZn-8.8

BOLT GB5783-M12*35EpZn-8.8

6



17

4015000030

垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

4



18

4011000113

螺栓 GB5785-M20*1.5*90EpZn-8.8

BOLT GB5785-M20*1.5*90EpZn-8.8

4



19

4011000064

螺栓 GB5782-M12*50EpZn-8.8

BOLT GB5782-M12*50EpZn-8.8

6



20

2909000014

端盖

COVER

1



21

2909000013

垫块

SPACER

1



22

2909000016

垫片

SPACER

1



23

4013000064

螺母 GB889.2-M30*2-8

LOCKING NUT GB889.2-M30*2-8

4



24

4015000032

垫圈 GB93-30-65Mn

WASHER GB93-30-65Mn

4



25

2909000009

后桥支架

REAR AXLE BRACKET

1



26

2907000011

螺栓

BOLT

4

















E5

版权所有  不得翻印

         31

                                          山东临工



后主传动总成
REAR AXLE MAIN DRIVE ASS

’

Y




E5

版权所有  不得翻印

 32

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000066

螺母 GB889.2-M33*1.5-8

NUT GB889.2-M33*1.5-8

1



2

2907000022

垫圈

WASHER

1



3

4030000035

O 形圈 GB3452.1-53*5.30G

O-RING GB3452.1-53*5.30G

1



4

2907000024

挡圈

RING SNAP

1



5

2907000023

输入法兰

INPUT FLANGE

1



6

4011000067

螺栓 GB5782-M14*55EpZn-8.8

BOLT GB5782-M14*55EpZn-8.8

7



7

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

7



8

2907000026

密封垫

GASKET

1



9

4011000166

螺栓 GB5782-M12*55EpZn-8.8

BOLT GB5782-M12*55EpZn-8.8

1



10

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

1



11

2907000025

密封盖

SEALING COVER

1



12

4030000049

油封 HG4-692-SG80*100*12

OIL SEAL HG4-692-SG80*100*12

1



13

4021000030

滚动轴承 GB297-31313

BEARING GB297-31313

1



14

2907000027

轴承座

BEARING SEAT

1



15

2907000053

垫片

SPACER

1



16

2907000028

轴套

SHAFT SLEEVE

1



17

2909000005

套

SLEEVE

1



18

2907000015

调整垫片

ADJUSTING SHIM

3



19

2909000006

衬套

BUSHING

1



20

4021000032

滚动轴承 GB297-31314

BEARING GB297-31314

1



21

4011000494

螺栓 GB5786-M16*1.5*45EpZn-8.8

BOLT M16*1.5*45EpZn-8.8

14



22

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

14



23

4021000036

滚动轴承 GB297-32216

BEARING GB297-32216

2



24

2907000035

调整螺母

ADJUSTING NUT

2



25

4016000124

销 GB119.2-10u8*30

PIN GB119.2-10u8*30

2



26

2907000032

托架

CARRIER

1



27

2907000031

锁紧片

LOCKING LEAF

1



28

4013000052

螺母 GB6173-M27*2-05

NUT GB6173-M27*2-05

1



29

2907000030

止推螺栓

BOLT

1



30

2907000039

轴承座

CAGE

2



31

2907000040

锁紧片

LOCKING LEAF

2



32

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



33

4011000009

螺栓 GB32.3-M10*1*20EpZn-8.8

BOLT GB32.3-M10*1*20EpZn-8.8

2



34

4015000184

垫圈 GB97.1-22EpZn-300HV

WASHER GB97.1-22EpZn-300HV

4



35

4090000014

低碳钢丝 GB343-1.6*450－SZ

STEEL WIRE GB343-1.6*450－SZ

2



36

4011000007

螺栓 GB32.1-M22*85EpZn-8.8

BOLT GB32.1-M22*85EpZn-8.8

4



37

2909000007

主动螺旋伞齿轮（右）

SPIRAL BEVEL GEAR PINION(RIGHT)

1



38

4021000027

滚动轴承 GB283-NUP2307

BEARING GB283-NUP2307

1



39

4015000020

挡圈 GB894.1-35-65Mn

RING SNAP GB894.1-35-65Mn

1



40

2907000033

锥齿轮垫片

WASHER THRUST

4



41

2907000034

锥齿轮

GEAR PINION

4



42

4016000122

开口销 GB91-4*28EpZn-Q235A

SPLIT PIN GB91-4*28EpZn-Q235A

20



43

4013000156

螺母 GB6178-M16-10

NUT GB6178-M16-10

20



44

2907000043

差速器左壳

LEFT CASE DIFF

1



45

2907000038

半轴齿轮垫片

WASHER THRUST

2



46

2907000037

半轴齿轮

GEAR SIDE

2



47

2907000041

十字轴

SPIDER

1



48

4041000019

O 形圈 LGB308-430*3.5

O-RING LGB308-430*3.5

1



49

2909000008

从动螺旋伞齿轮（左）

LARGE SPRIAL BEVELGEAR (LEFT)

1



50

2907000036

差速器右壳

RIGHT CASE DIFF

1



51

2907000042

螺栓

BOLT

8



52

2907000044

螺栓

BOLT

12



53

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

22



54

4011000244

螺栓 GB5786-M16*1.5*50EpZn-8.8

BOLT GB5786-M16*1.5*50EpZn-8.8

22





E6

版权所有  不得翻印

         33

                                          山东临工

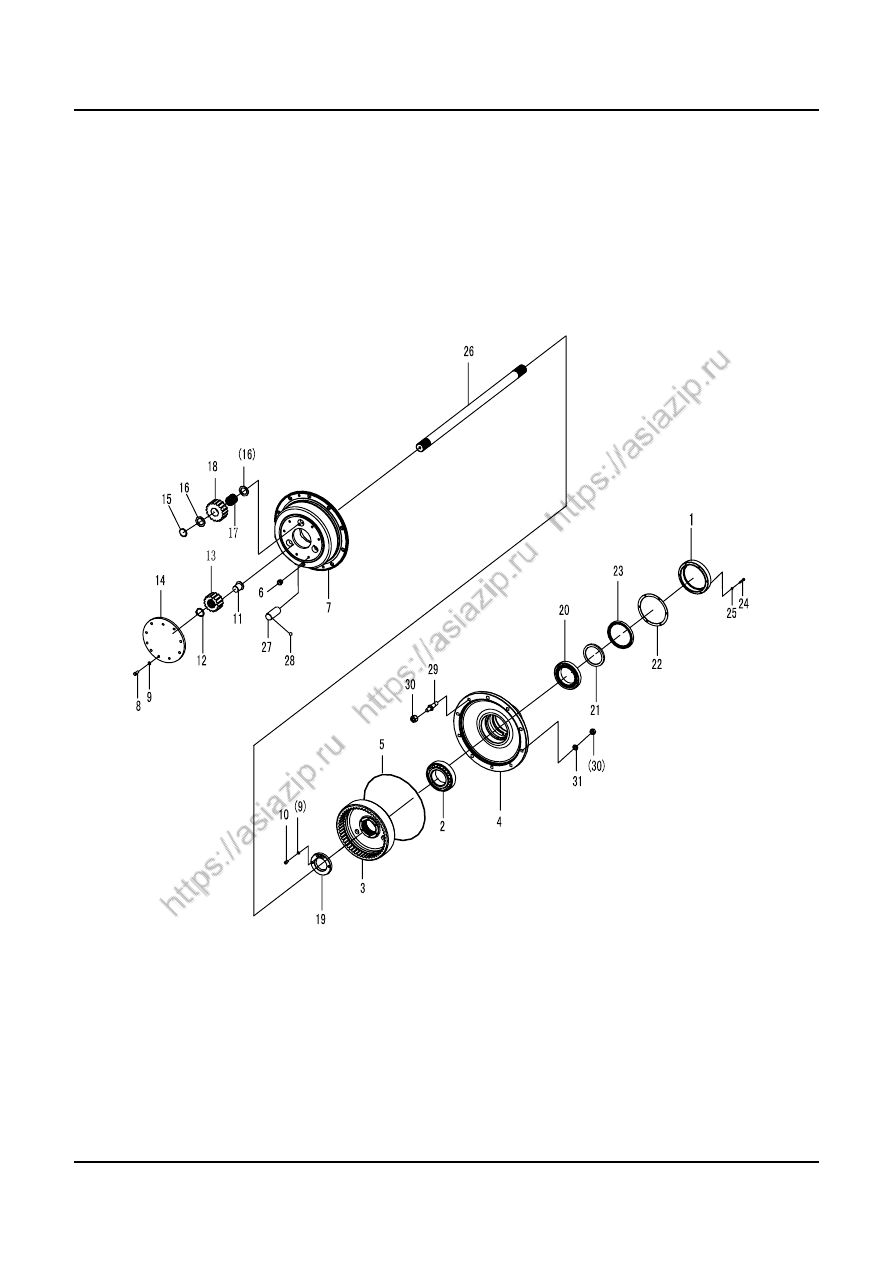

轮边减速器总成
FINAL DRIVE ASSEMBLY


E6

版权所有  不得翻印

 34

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000047  油封端盖

COVER OF OIL SAL

1

HT150

2

4021000037  滚动轴承 GB297-32221

BEARING GB297-32221

1



3

2907000048  驱动桥内齿轮

AXLE RING GEAR

1

40Cr

4

2907000049  轮毂

HUB WHEAL

1

QT400-18

5

4041000020  O 形圈 LGB308-440*3.5

O-RING LGB308-440*3.5

1



6

4120000080  螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

1



7

2907000765  行星轮架

PLANET PINION CARRIER

1

QT400-18

8

4011000084  螺栓 GB5783-M10*30EpZn-8.8

BOLT GB5783-M10*30EpZn-8.8

10



9

4015000025  垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

11



10

4014000016  螺钉 GB70-M10*1*20EpZn-8.8

SCREW GB70-M10*1*20EpZn-8.8

1



11

2907000916  定位块

LOCK BLOCK

1

45

12

4015000022  挡圈 GB894.1-52-65Mn

RING SNAP GB894.1-52-65Mn

1



13

2907000051  太阳齿轮

GEAR-SUN

1

30CrMnTi

14

2907000762  盖

COVER

1

HT200

15

2907000054  垫片

SPACER

6

40Cr

16

2907000055  挡环

RING SNAP

6

GCr15

17

4090000004  滚针 GB309-5*45-GCr15

ROLLER GB309-5*45-GCr15

93



18

2907000056  行星齿轮

PLANET GEAR

3

30CrMnTi

19

2907000057  圆螺母

ROUND NUT

1

35

20

4021000034  滚动轴承 GB297-32028

BEARING GB297-32028

1



21

2907000058  隔套

ISOLATED BUSHING

1

45

22

2907000059  密封垫

SPACER

1

耐油橡胶

23

4030000146  油封 HG4-692-SG170*200*15

OIL SEAL HG4-692-SG170*200*15

1



24

4011000298  螺栓 GB5782-M8*45EpZn-8.8

BOLT GB5782-M8*45EpZn-8.8

6



25

4015000036  垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

6



26

2907000060  半轴

DIFFERENTIAL AXLE

1

30CRMNTI

27

2907000061  行星齿轮轴

PLANET PINION SHAFT

3

20CRMNTI

28

4090000008  钢球 GB308-9.525-GCr15

STEEL BALL GB308-9.525-GCr15

3



29

2907000062  轮辋螺栓

RIM BOLT

10

40Cr

30

4013000039  螺母 GB6171-M20*1.5EpZn-8

NUT GB6171-M20*1.5EpZn-8

10



31

4015000030  垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

10






























E7

版权所有  不得翻印

         35

                                          山东临工



轮胎轮辋总成
RIM AND TYRE ASSEMBLY




2

1

E7

版权所有  不得翻印

 36

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000237

轮辋 LG19.50/2.5-25

RIM

4



2

4110000006

轮胎 GB2980-23.5-25

TIRE ASS

’

Y

4

















E8

版权所有  不得翻印

37

                                         山东临工



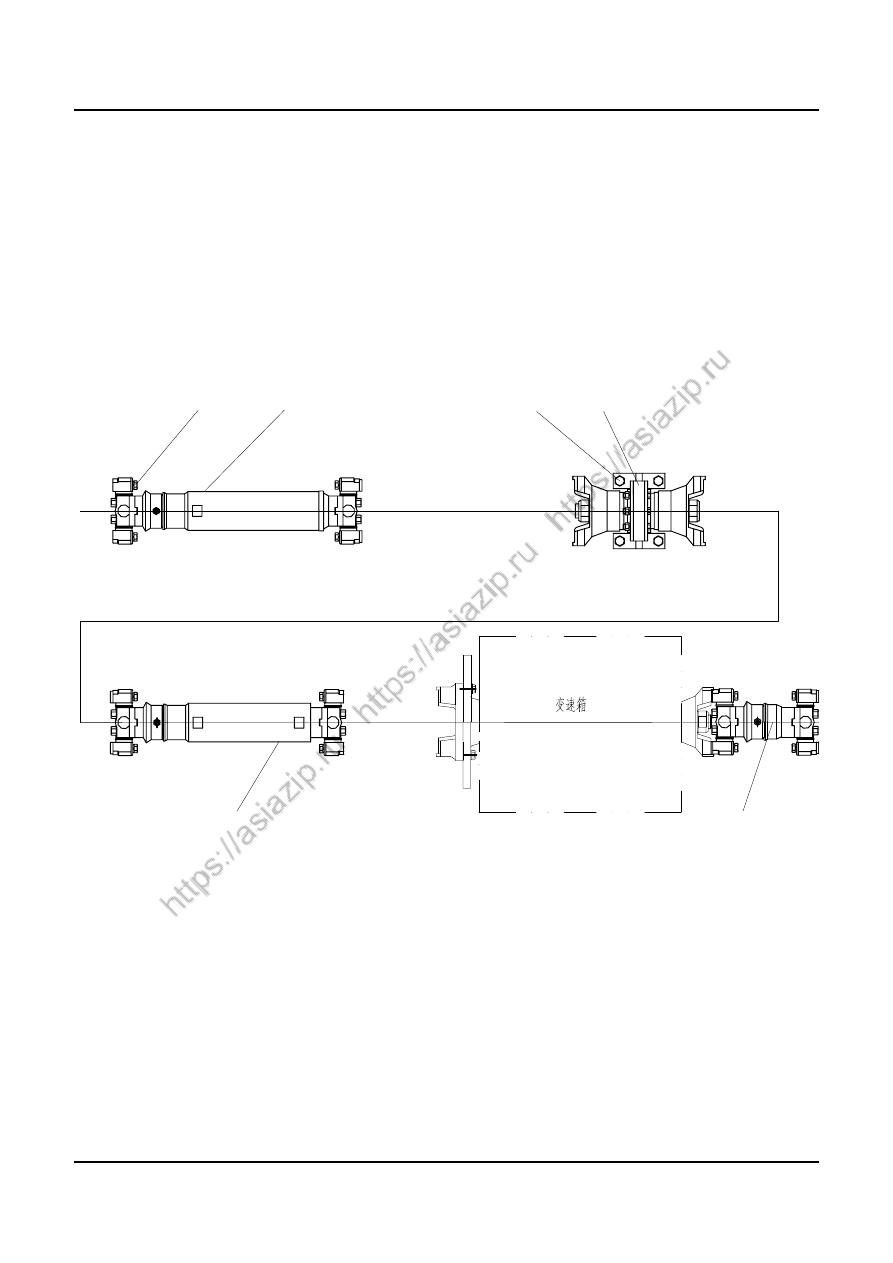

传动轴总成
DRIVE SHAFT GROUP



1-2

3

7

4-5-6

8

9

E8

版权所有  不得翻印

 38

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000431  螺栓 GB5785-M12*1.25*50EpZn-8.8

BOLT GB5785-M12*1.25*50EpZn-8.8

24



2

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

24



3

2908000002  前传动轴

FRONT DRIVE SHAFT GROUP

1

部件

4

4011000241  螺栓 GB5785-M14*1.5*55EpZn-8.8

BOLT GB5785-M14*1.25*50EpZn-8.8

4



5

4013000073  螺母 GB889.2-M14*1.5EpZn-8

NUT GB889.2-M14*1.5EpZn-8

4



6

4015000177  垫圈 GB97.1-14EpZn-300HV

WASHER GB97.1-14EpZn-300HV

4



7

2908000003  中间支承

MIDDLE BRAKET

1

部件

8

2908000004  中间传动轴

MIDDLE DRIVE SHAFT GROUP

1

部件

9

2908000005  后传动轴

REAR DRIVE SHAFT GROUP

1

部件











F

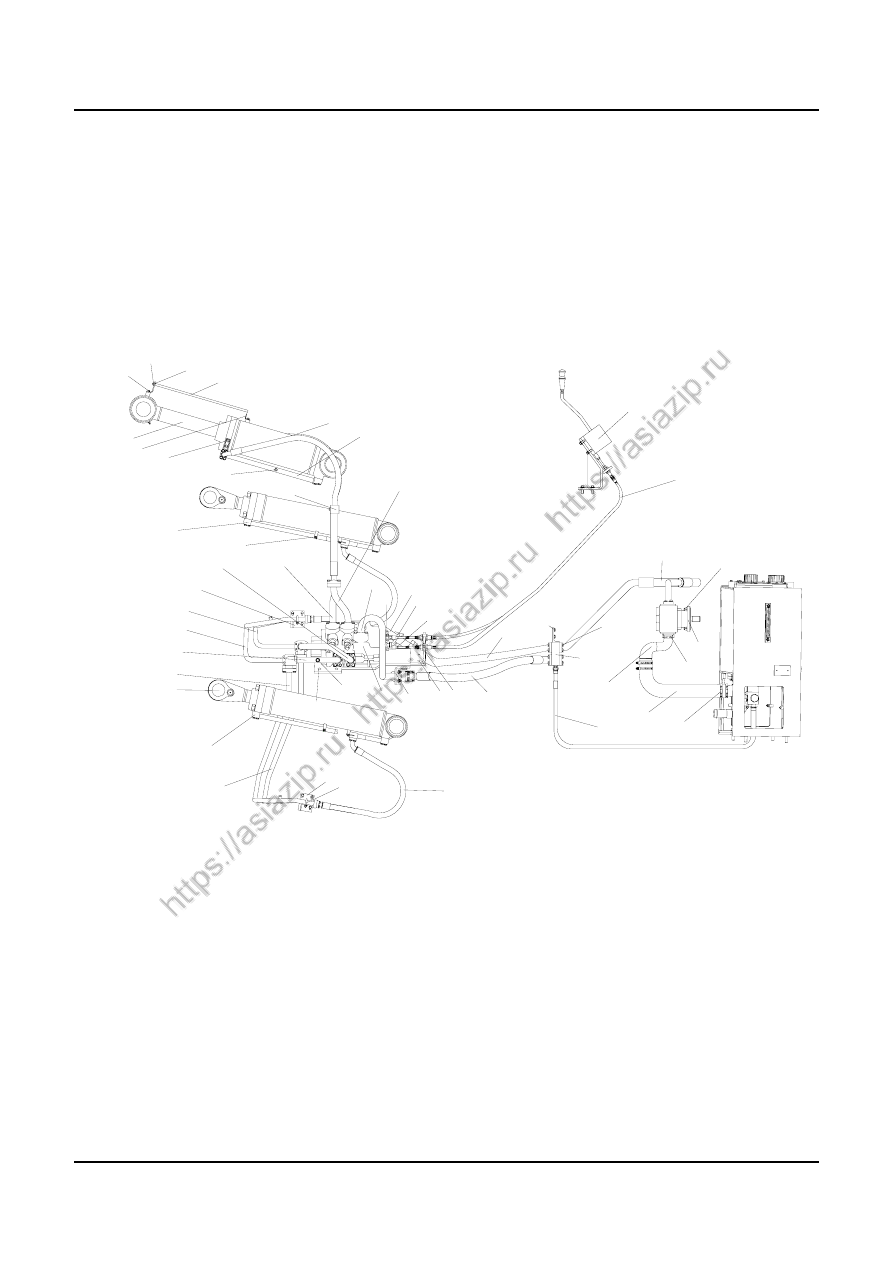

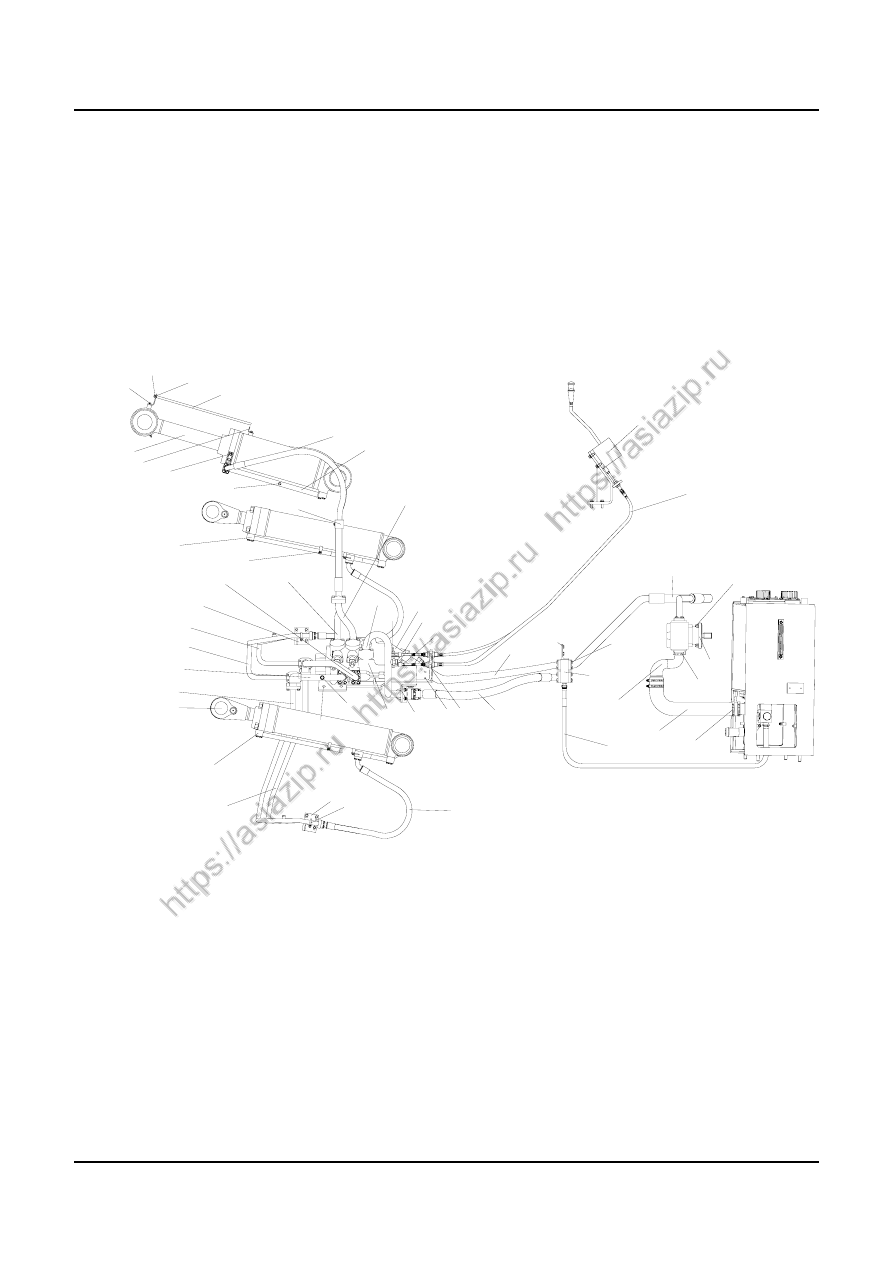

工作装置液压系统



IMPLEMENT HYDRAULIC SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

F1

版权所有  不得翻印

         39

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM







2

3

4 - 5

6 - 7 - ( 5 )

8

9 - 1 0 - 1 1 - 1 2 - 1 3 - 1 4

1 5 - 1 6

1 7 - 1 8

1 9 - 2 0

2 1 - 2 2 - 2 3 - ( 1 2 )

2 4 - 2 5 - 2 6 - ( 5 )

2 7

2 8

2 9

3 0 - 3 1 - 3 2 - 3 3

3 4 - 3 5 - ( 3 0 ) - ( 3 1 )

3 6 - 3 7 - 3 8 - 3 9

4 0 - ( 3 6 ) - ( 3 8 ) - ( 3 9 )

4 1 - 4 2

4 3 - ( 3 6 ) - ( 3 8 ) - ( 3 9 )

4 4 - ( 3 6 ) - ( 3 8 ) - ( 3 9 )

4 5 - 4 6

4 7 4 8 - 4 9 - 5 0

5 1 - 5 2 - ( 3 0 ) - ( 3 6 )

5 3 - 5 4 - ( 3 6 ) - ( 3 9 )

5 5 - ( 3 6 ) - ( 3 9 ) - ( 5 4 )

(19)-(20)

( 1 6 )

( 4 9 ) - ( 5 0 )

5 6

5 7

5 8

( 4 2 )

5 9 - ( 1 6 )

6 0 - ( 3 6 ) - ( 3 8 ) - ( 3 9 )

( 1 9 ) - ( 2 0 )

6 1 - 6 2 - ( 3 1 ) - ( 3 9 )

6 3

6 4 - ( 5 4 ) - ( 3 6 ) - ( 3 9 )

6 5 - ( 3 6 ) - ( 3 9 ) - ( 5 4 )

6 6

6 7

6 8

6 9 - ( 7 ) - ( 2 5 )

7 0 - ( 1 2 ) - ( 1 3 )

7 1 - 7 2

7 3

( 3 6 ) - ( 3 8 ) - ( 3 9 )

7 4

7 5

7 6

1



F1

版权所有  不得翻印

 40

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120001071  操纵机构 LG12-936CZJG01

CONTROL SYSTEM LG12-936CZJG01

1



2

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

3



3

2912000002  支架

BEARER

1

Q235A

4

2912000003  多路阀回油钢管

OIL RETURN TUBE OF THE CONTROL VALVE

1

部件

5

4030000130  O 形圈 GB3452.1-47.5*3.55G

O-RING GB3452.1-47.5*3.55G

4



6

4041000010  分体法兰 LGB117314651

FLANGE LGB117314651

2



7

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

12



8

4120000561  多路阀 SD32－18

CONTROL VALVE  SD32－18

1

部件

9

2912000004  多路阀固定板

CLAMPING PLATE OF CONTROL VALVE

1

Q345A

10

4011000056  螺栓 GB5782-M12*145EpZn-8.8

BOLT GB5782-M12*145EpZn-8.8

1



11

4011000057  螺栓 GB5782-M12*165EpZn-8.8

BOLT GB5782-M12*165EpZn-8.8

2



12

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

13



13

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

11



14

4011000149  螺栓 GB16674-M16*50EpZn-8.8

BOLT GB16674-M16*50EpZn-8.8

5



15

2912000005  固定支架

FRAME

1

Q235A

16

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



17

4011000557

U 形螺栓 JB/ZQ4321-42Zn-Q235A.F

U-BOLT JB/ZQ4321-42Zn-Q235A.F

2



18

2912000006  多路阀进油钢管总成

OIL INLET TUBE  OF MULTIPLE VALVE

1

部件

19

4041000156  螺塞 LGB13501421

PLUG LGB13501421

7



20

4030000238  O 形圈 GB3452.1-11.2*2.65G

O-RING GB3452.1-11.2*2.65G

7



21

2912000007  销轴

PIN

2

Q235A

22

4016000035  销 GB91-4*20EpZn-Q235A

SPLIT PIN  GB91-4*20EpZn-Q235A

2



23

2912000008  铰接头

YOKE CONNECTOR

2

Q235A

24

4041000166  软管 LGB161014120

TUBE LGB161014120

1



25

4041000011  分体法兰 LGB117314650

FLANGE LGB117314650

3



26

4011000477  螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

12



27

2912001097  操纵软轴

CONTROL AXIS

2



28

4041000687  软管 LGB165010130

TUBE LGB165010130

1



29

4120000555  动臂油缸 HSGF-165*90*767-1427

LIFT CYLINDER HSGF-165*90*767-1427

2



30

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

12



31

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

16



32

2913000002  左动臂缸小腔钢管

OIL TUBE  OF SMALL CHAMBER LEFT LIFTING CYLINDER

1

部件

33

2913000003  左动臂缸大腔钢管

OIL TUBE  OF BIG CHAMBER LEFT LIFTING CYLINDER

1

部件

34

2913000004  右动臂缸小腔钢管

OIL TUBE  OF SMALL CHAMBER RIGHT LIFTING CYLINDER

1

部件

35

2913000005  右动臂缸大腔钢管

OIL TUBE  OF BIG CHAMBER RIGHT LIFTING CYLINDER

1

部件

36

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

96



37

2913000006  动臂联小腔左钢管

SMALL CHAMBER TUBE OF LIFT CYLINDER(LEFT)

1

部件

38

4041000056  分体发兰 LGB117312550

FLANGE LGB117312550

12



39

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

17



40

2913000007  动臂联小腔右钢管

SMALL CHAMBER TUBE OF LIFT CYLINDER(RIGHT)

1

部件

41

2913000008  右固定板

CLAMPING PLATE(RIGHT)

1

部件

42

4011000488  螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

10



43

2913000009  动臂联大腔左钢管

BIG CHAMBER TUBE OF LIFT CYLINDER(LEFT)

1

部件

44

2913000010  动臂联大腔右钢管

BIG CHAMBER TUBE OF LIFT CYLINDER(RIGHT)

1

部件

45

2913000011  管夹

CLAMP

2

Q235A

46

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



47

2913000012  左固定板

CLAMPING PLATE(LEFT)

1

部件

48

4011000556

U 形螺栓 JB/ZQ4321-33Zn-Q235A·F

U-BOLT JB/ZQ4321-33Zn-Q235A·F

4



F1

版权所有  不得翻印

         41

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM








2

3

4 - 5

6 - 7 - ( 5 )

8

9 - 1 0 - 1 1 - 1 2 - 1 3 - 1 4

1 5 - 1 6

1 7 - 1 8

1 9 - 2 0

2 1 - 2 2 - 2 3 - ( 1 2 )

2 4 - 2 5 - 2 6 - ( 5 )

2 7

2 8

2 9

3 0 - 3 1 - 3 2 - 3 3

3 4 - 3 5 - ( 3 0 ) - ( 3 1 )

3 6 - 3 7 - 3 8 - 3 9

4 0 - ( 3 6 ) - ( 3 8 ) - ( 3 9 )

4 1 - 4 2

4 3 - ( 3 6 ) - ( 3 8 ) - ( 3 9 )

4 4 - ( 3 6 ) - ( 3 8 ) - ( 3 9 )

4 5 - 4 6

4 7 4 8 - 4 9 - 5 0

5 1 - 5 2 - ( 3 0 ) - ( 3 6 )

5 3 - 5 4 - ( 3 6 ) - ( 3 9 )

5 5 - ( 3 6 ) - ( 3 9 ) - ( 5 4 )

(19)-(20)

( 1 6 )

( 4 9 ) - ( 5 0 )

5 6

5 7

5 8

( 4 2 )

5 9 - ( 1 6 )

6 0 - ( 3 6 ) - ( 3 8 ) - ( 3 9 )

( 1 9 ) - ( 2 0 )

6 1 - 6 2 - ( 3 1 ) - ( 3 9 )

6 3

6 4 - ( 5 4 ) - ( 3 6 ) - ( 3 9 )

6 5 - ( 3 6 ) - ( 3 9 ) - ( 5 4 )

6 6

6 7

6 8

6 9 - ( 7 ) - ( 2 5 )

7 0 - ( 1 2 ) - ( 1 3 )

7 1 - 7 2

7 3

( 3 6 ) - ( 3 8 ) - ( 3 9 )

7 4

7 5

7 6

1







F1

版权所有  不得翻印

 42

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

49

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

9



50

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

10



51

2913000033  动臂缸胶管

OIL PIPE OF LIFTING CYLINDER

4



52

4041000043  分体发兰 LGB117310490

FLANGE LGB117310490

8



53

2913000013  动臂联大腔三通钢管

THREE TUBE OF LIFT CYLINDER (BIG)

1

部件

54

4041000027  分体发兰 LGB117312551

FLANGE LGB117312551

4



55

2913000014  动臂联小腔三通钢管

THREE TUBE OF LIFT CYLINDER (SMALL)

1

部件

56

2914000002  固定板

CLAMPING PLATE

1

Q235A

57

4120000554  转斗油缸 HSGF-180*90*538-1092

TILT CYLINDER HSGF-180*90*538-1092

1

部件

58

2914000003  转斗指示杆

INDICATING ROD OF BUCKET

1

Q235A

59

2914000004  转斗指示板

CONDUIT OF INDICATING ROD

1



60

4041000169  软管 LGB106012165

TUBE LGB106012165

2



61

4011000309  螺栓 GB16674-M10*50EpZn-8.8

BOLT GB16674-M10*50EpZn-8.8

2



62

2914000005  转斗缸大腔钢管

BIG CHAMBER TUBE OF TILT CYLINDER

1

部件

63

2914000006  转斗缸胶管管夹

CLAMP OF TILT CYLINDER

2

部件

64

2914000016  转斗联过渡钢管 B

OIL TUBE ASSEMBLY OF TILT CYLINDER B

1

部件

65

2914000014  转斗联过渡钢管 A

OIL TUBE ASSEMBLY OF TILT CYLINDER A

1

部件

66

4017000018  喉箍 JB8870-d70

ADMAS APPLE JB8870-d70

4

部件

67

2911000002  工作泵吸油胶管

INTAKE OIL HOSE OF PUMP

1

部件

68

2911000006  工作泵吸油钢管

INTAKE OIL TUBE OF PUMP

1

部件

69

4030000235  O 形圈 GB3452.1-43.7*3.55G

O-RING GB3452.1-43.7*3.55G

1



70

4012000003  螺柱 GB898-M12*35EpZn-8.8

SNAIL POLE GB898-M12*35EpZn-8.8

4



71

4120000401  工作泵 CBGj3100A

WORKING PUMP  CBGJ3100A

1

部件

72

2911000004  泵用密封垫

SEALING WASHER

1



73

4041000690  软管 LGB106413080

TUBE LGB106413080

1



74

2911000005  阀块

VALVE BLOCK

1

部件

75

4011000560  螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

4



76

4041000164  软管 LGB105012120

TUBE LGB105012120

1























F2

版权所有  不得翻印

        43

                                          山东临工

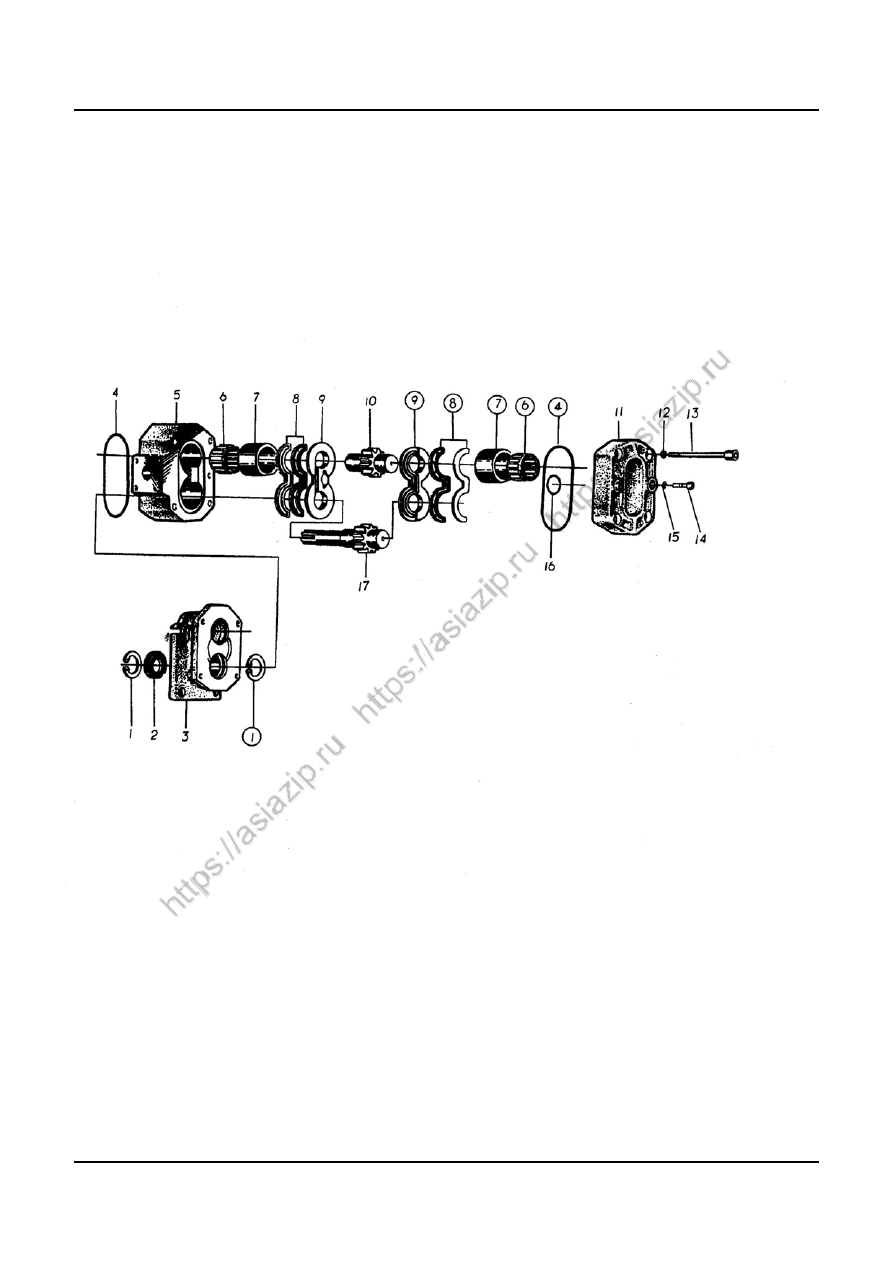

工作齿轮泵
WORKING GEAR PUMP








F2

版权所有  不得翻印

 44

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



挡圈

PING SNAP

2



2



油封

OIL SEAL

1



3



前盖

FRONT PUMP COVER

1



4



O 形圈

O－RING

2



5



泵体

PUMP BLOCK

1



6



滚动轴承

NEEDLE BEARING

4



7



轴套

SHAFT SLEEVE

4



8



密封件

OIL SEAL

2



9



侧板

SIDE PLATE

2



10



从动齿轮轴

DRIVEN GEAR SHAFT

1



11



后盖

REAR PUMP COVER

1



12



垫圈

LOCK WASHER

4



13



螺栓

BOLT

4



14



螺栓

BOLT

1



15



垫圈

LOCK WASHER

1



16



O 形圈

O－RING

1



17



主动齿轮轴

DRIVE GEAR SHAFT

1

















F3

版权所有  不得翻印

         45

                                         山东临工

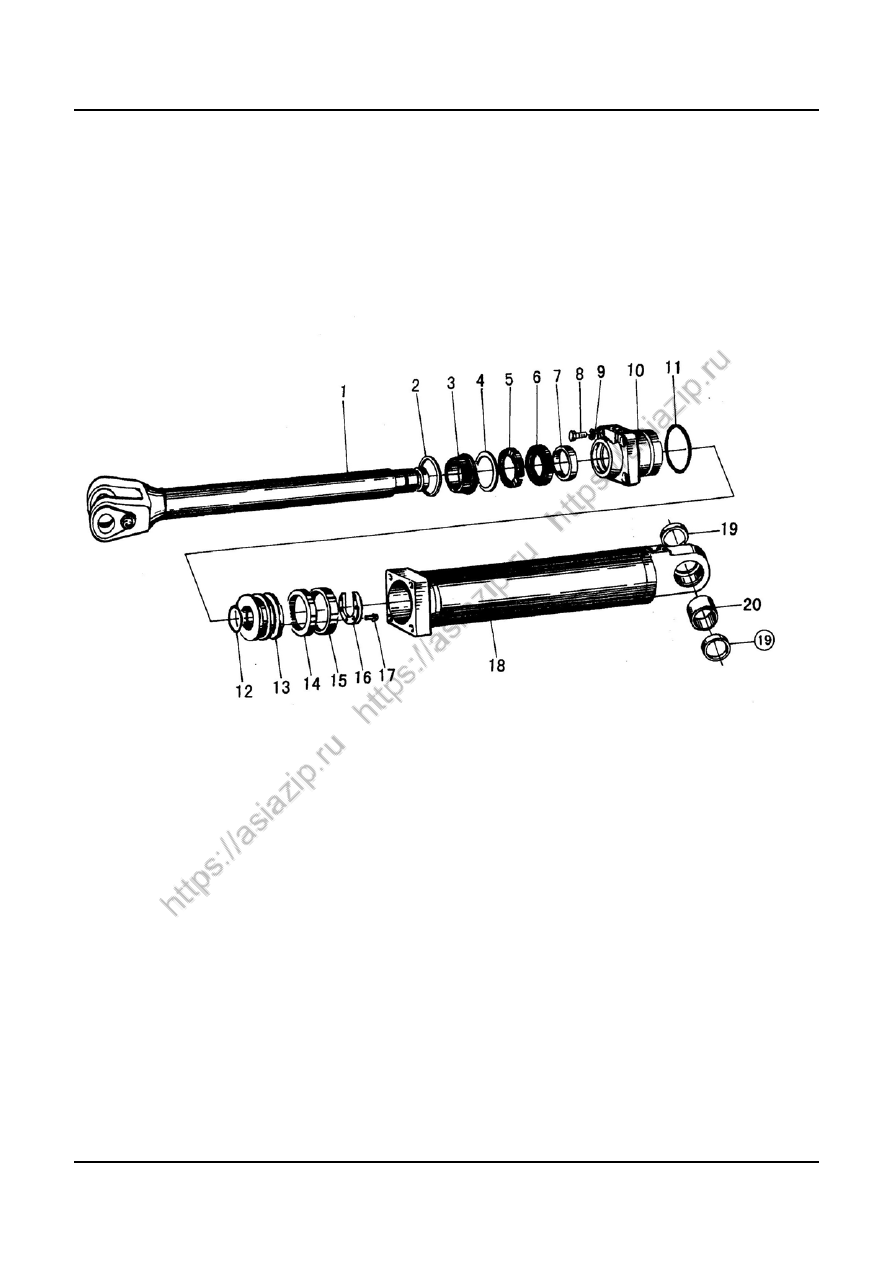

转斗油缸
DUMP CYLINDER







F3

版权所有  不得翻印

 46

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



衬套Ⅰ

BUSHING Ⅰ

1



2



防尘圈

DUST PROOF RING

4



3



油杯

FITTING

1



4



活塞杆

PISTON ROD

1



5



卡环

LOCK RING

1



6



防尘圈

DUST PROOF RING

1



7



挡圈

RING SNAP

1



8



U 形圈

U－RING

1



9



缓冲环

CUHION RING

1



10



支承环

SUPPORTING RING

1



11



螺栓

BOLT

12



12



垫圈

LOCK WASHER

12



13



缸盖

CYLINDER COVER

1



14



O 形圈

O－RING

1



15



O 形圈

O－RING

1



16



活塞

PISTON

1



17



组合封

FABRICATE CEALING

1



18



支承环

SUPPORTING RING

1



19



挡块

HOLDING BLOCK

1



20



螺栓

BOLT

6



21



缸体

CYLINDER BODY

1



22



衬套 Ⅱ

BUSHING Ⅱ

1





























F4

版权所有  不得翻印

         47

                                          山东临工

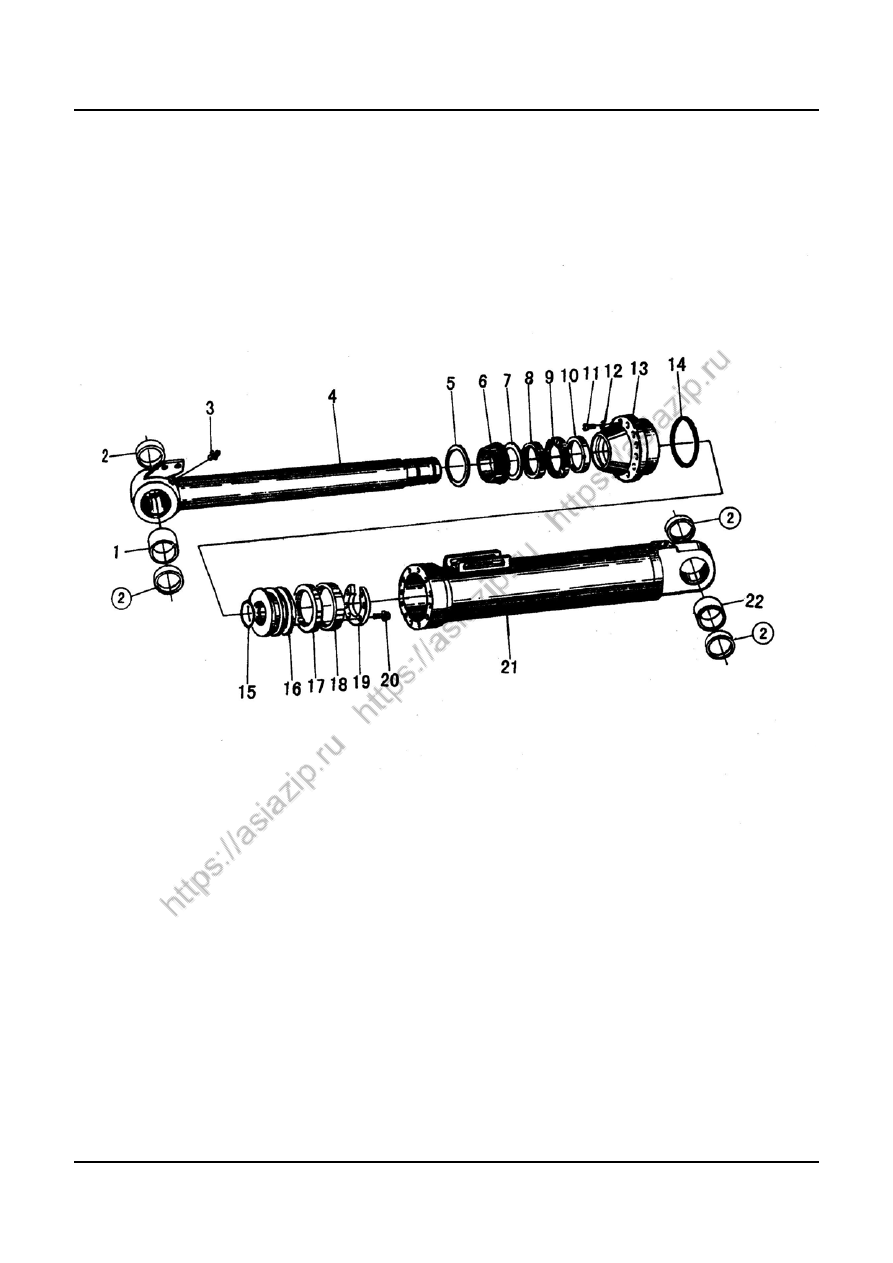

动臂油缸
LIFT ARM CYLINDER









F4

版权所有  不得翻印

         48

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



活塞杆

PISTON ROD

1



2



卡环

LOCK RING

1



3



防尘圈

DUST PROOF RING

1



4



挡圈

RING SNAP

1



5



U 形圈

U-RING

1



6



缓冲环

SUSHION RING

1



7



支承环

SUPPORTING RING

1



8



螺栓

BOLT

4



9



垫圈

LOCK WASHER

4



10



缸盖

CYLINDER COVER

1



11



O 形圈

O-RING

1



12



O 形圈

O-RING

1



13



活塞

PISTON

1



14



组合封

FABBRICATE SEALING

1



15



支承环

SUPPORTING-RING

1



16



挡块

HOLDING BLOCK

1



17



螺栓

BOLT

6



18



缸体

CYLINDER BALY

1



19



防尘圈

DUST PROOF RING

2



20



衬套

BUSHING

1






























G

工作装置



WORKING EQUIPMENT




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



G1

版权所有  不得翻印

         49

                                          山东临工



工作装置

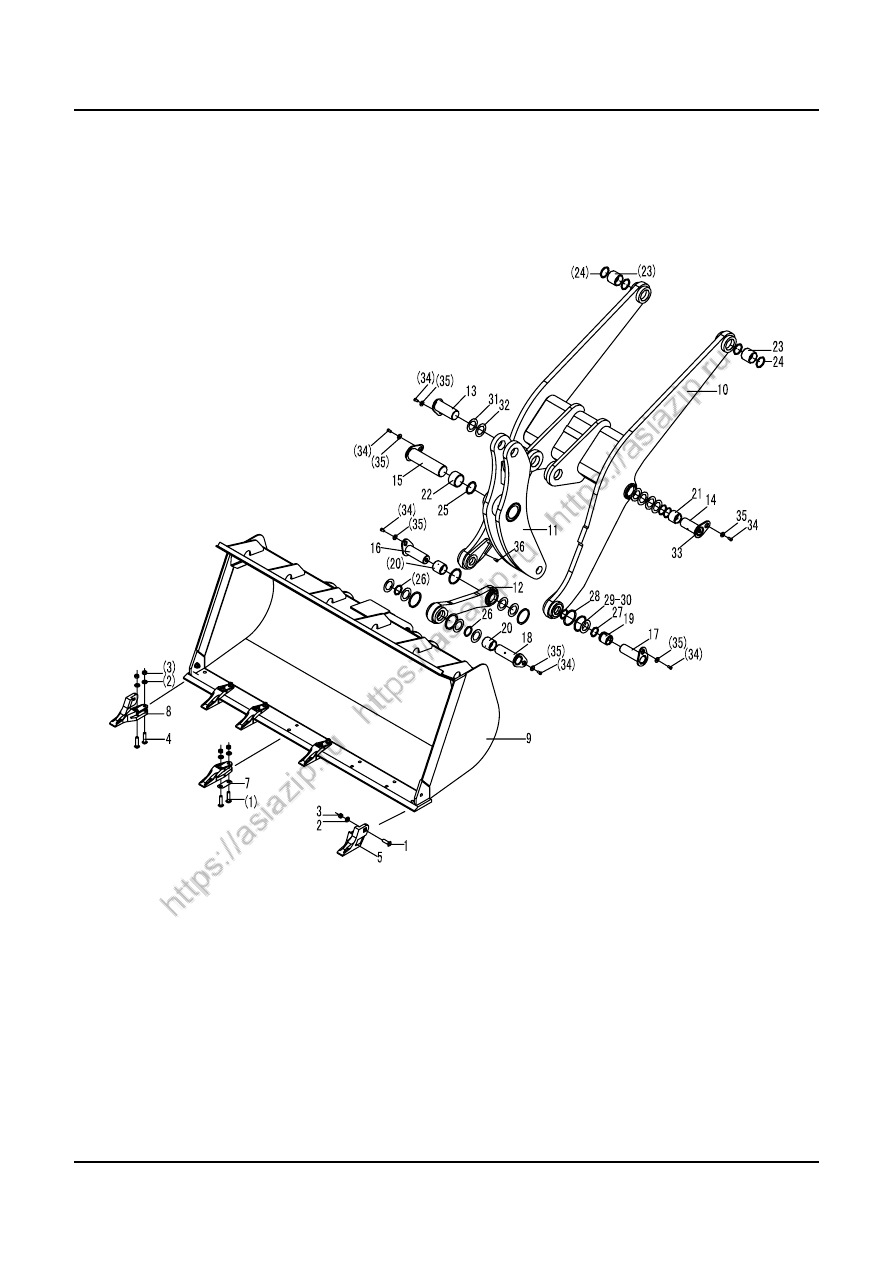

WORKING EQUIPMENT







G1

版权所有  不得翻印

 50

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4040000004  螺栓 LGB002-M24*65

BOLT LGB002-M24*65

2



2

4015000003  垫圈 GB1230-24EpZn-45

WASHER GB1230-24EpZn-45

18



3

4013000021  螺母 GB6170-M24EpZn-8

NUT GB6170-M24EpZn-8

18



4

4040000003  螺栓 LGB002-M24*90

BOLT LGB002-M24*90

16



5

4043000046  斗齿 LGB304-A3-2

BUCKET TEETH LGB304-A3-2

1



6

4043000044  斗齿 LGB304-A1-2

BUCKET TEETH LGB304-A1-2

6



7

2917000031  斗齿调整垫片

BUCKET ADJUST SPACER

8

Q235A

8

4043000045  斗齿 LGB304-A2-2

BUCKET LGB304-A2-2

1



9

2917000002  铲斗

BUCKET

1

部件

10

2915000002  动臂

LIFT ARM

1

部件

11

2915000003  摇臂

ROCKER ARM

1

部件

12

2915000004  连杆

LINKAGE ROD

1

部件

13

4043000021  销轴 LGB301-95*N*240-40Cr

PIN LGB301-95*N*240-40Cr

1



14

4043000014  销轴 LGB301-85*115*215-40Cr

PIN LGB301-85*115*215-40Cr

2



15

4043000022  销轴 LGB301-110*N*405-40Cr

PIN LGB301-110*N*405-40Cr

1



16

4043000015  销轴 LGB301-85*130R*245-40Cr

PIN LGB301-85*130R*245-40Cr

1



17

4043000173  销轴 LGB301-80*140*260-40Cr

PIN LGB301-80*140*260-40Cr

2



18

4043000060  销轴 LGB301-85*142R*265-40Cr

PIN LGB301-85*142R*265-40Cr

1



19

2916000002  套

BUSH

2

40Cr

20

4043000027  轴套 LGB302-85*95B3

BUSH LGB302-85*95B3

2





21

4043000028  轴套 LGB302-85*80B2

BUSH LGB302-85*80B2

2





22

4043000031  轴套 LGB302-110*80B1

BUSH LGB302-110*80B1

2





23

4043000030  轴套 LGB302-95*100B2

BUSH LGB302-95*100B2

2





24

4043000057  防尘圈 LGB307-95

PUSTRING LGB307-95

4





25

4043000058  防尘圈 LGB307-110

PUSTRING LGB307-110

2





26

4043000056  防尘圈 LGB307-85

PUSTRING LGB307-85

8





27

4043000055  防尘圈 LGB307-80

PUSTRING LGB307-80

4





28

4043000059  O 型圈 LGB308-128*12

O-RING LGB308-128*12

8





29

4043000033  垫片 LGB303-80*130*1

SPACER LGB303-80*130*1

4





30

4043000034  垫片 LGB303-80*130*2

SPACER LGB303-80*130*2

4





31

4043000037  垫片 LGB303-95*150*1

SPACER LGB303-95*150*1

2





32

4043000038  垫片 LGB303-95*150*2

SPACER LGB303-95*150*2

2





33

4030000065  油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

8





34

4011000094  螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

8





35

4040000002  垫圈 LGB001-16

WASHER LGB001-16

8





36

4011000597  螺栓 GB5786-M10*1*20 EpZn-8.8

BOLT GB5786-M10*1*20 EpZn-8.8

2














H

转向系统



STEERING SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.
