CHENGGONG CG938H. Каталог запчастей - часть 4



97



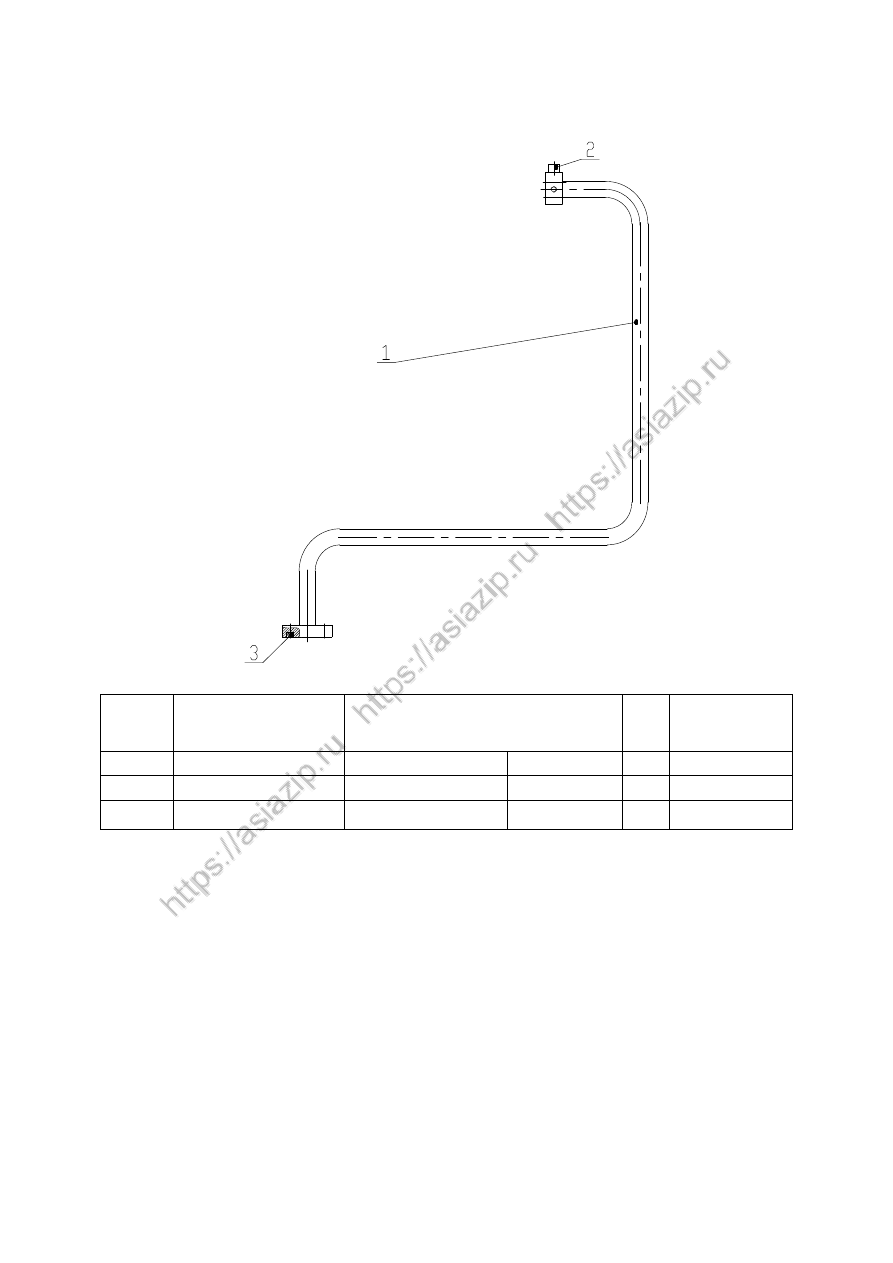

Z38G1012T1

翻斗大腔硬管总成

  Steel Tube Assembly



Z38G1012T1

翻斗大腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G101201T1

翻斗大腔硬管

Steel Tube

1



2

4M-14WDZ

堵头

Plug



1



3

GB/T 3452.1-1992

O 形圈 37.5X3.55

O Ring



1



















98

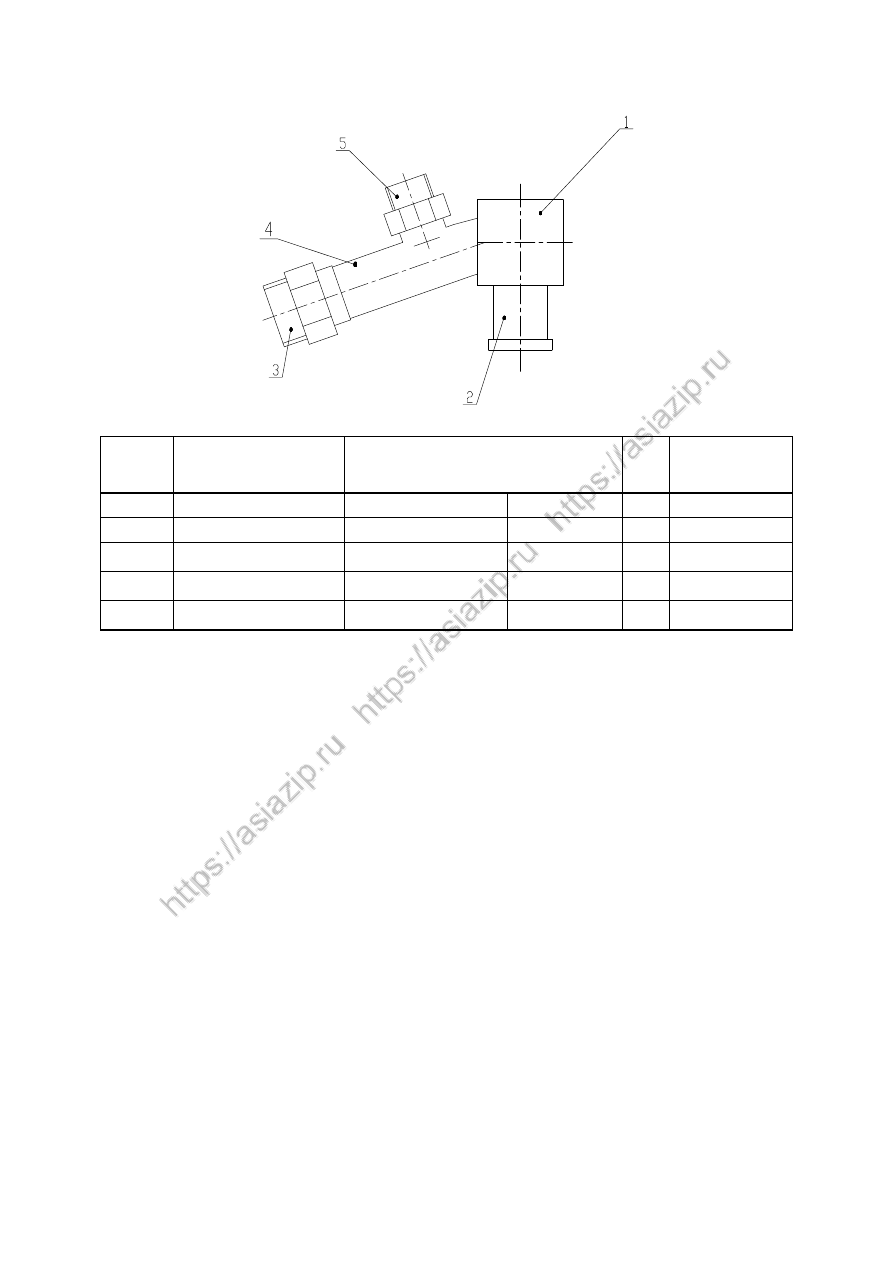

Z38G1013T1

多路阀

T

口总成

  Multi-way Valve T Meatus Assembly



Z38G1013T1

多路阀

T

口总成

  Multi-way Valve T Meatus Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G101300001T1

接头体

Connector

1



2

1FLW-24-38X4.0

焊管

Tube



1



3

1CW-45-35

接头体

Connector

1



4

Z38G101300002T1

弯管

Tube

1



5

1CW-30-22

接头体

Connector



1



























99

Z38G1005T2

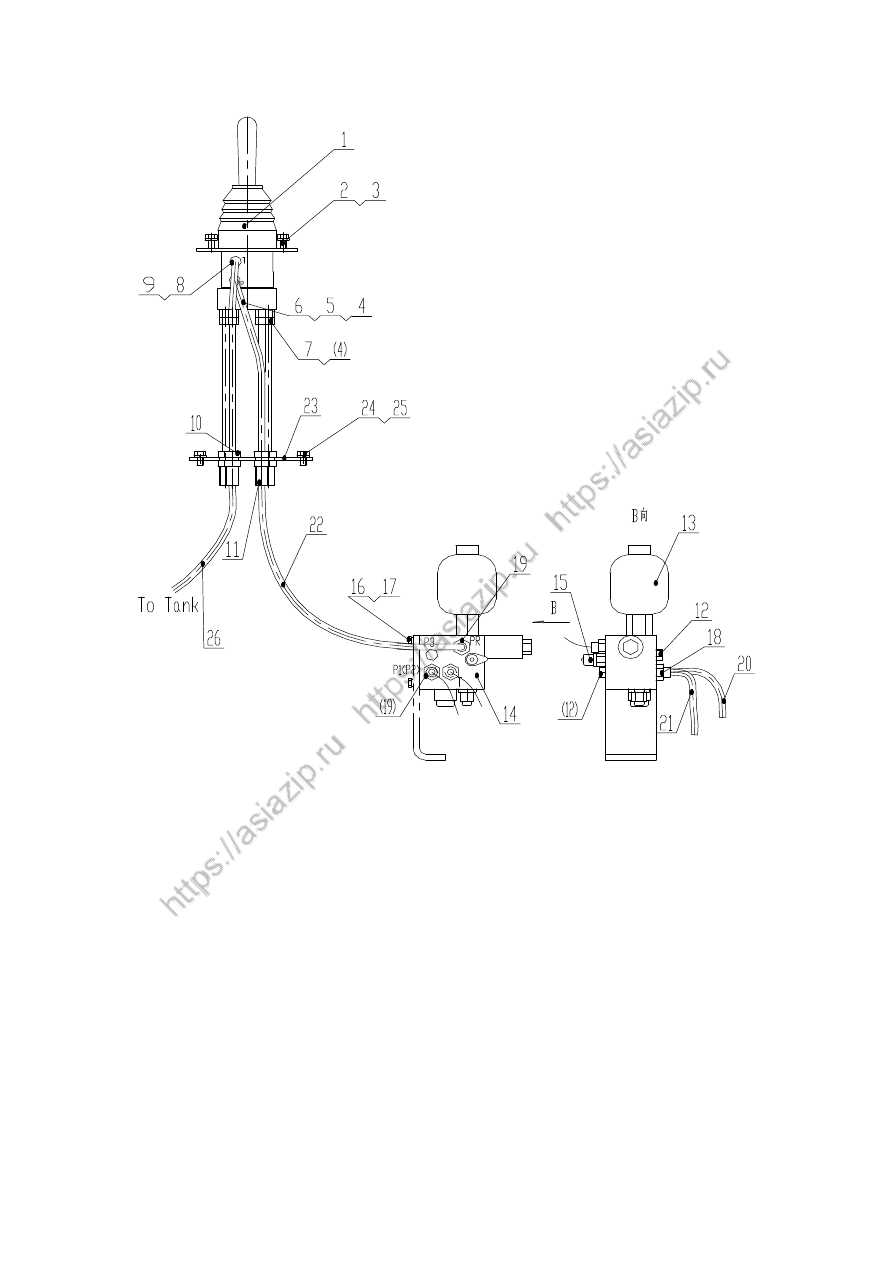

先导系统总成

Pilot Hydraulic System





100

Z38G1005T2

先导系统总成

Pilot Hydraulic System









序号

Item



代号

Part No.



名



称

Parts                  Name



数量

Q'ty



备注

Remark

1  406-1044-1145

先导阀

Pilot Valve



1



2  GB/T93-1987

垫圈 6

Washer 6



4



3  GB/T5783-2000

螺栓 M6X20

Bolt M6x20



4



4  1CM-16-14WDZ

接头

Connector

5



5  2C9-16Z

接头

Connector



1



6  20411-16-04ZX1T04X570

胶管

Hose



1



7  20411-16-04ZX1T04X570

胶管

Hose



4



8  1CM-18-14WDZ

接头

Connector



1



9  20491-18-06Z/20411-18-06ZX1T06X610

胶管

Hose



1



10  6C-18-LNZ

接头

Connector



1



11  6C-16-LNZ

接头

Connector



5



12  4M-14WDZ

堵头

Plug

2



13  SBO210-0.32E1/112U-210AK60

蓄能器

Accumulator  1



14  DKF1-00

先导供油阀

Valve

1



15  PT-3-DKL

测压接头

Connector



1



16  GB/T93-1987

垫圈 8

Washer

2



17  GB/T5783-2000

螺栓 M8X25

Bolt



2



18  1CM-18－14WDZ

接头

Connector



1



19  1CM-16－14WDZ

接头

Connector



2



20  20491-16-04ZX1T04X1130V90

胶管

Hose

1



21  20441-18-05Z/20411-18-05ZTX1T05X290

胶管

Hose



1



22  20491-16-04Z/20411-16-04ZX1T04ITX1150  胶管

Hose



1



23  Z38G100500001T1

连接板

Plate



1



24  GB/T 5783-2000

螺栓 M8X16

Bolt



4



25  GB/T 93-1987

垫圈 8

Washer



4



26  20411-18-06ZX1T06X1300

胶管

Hose



1





101

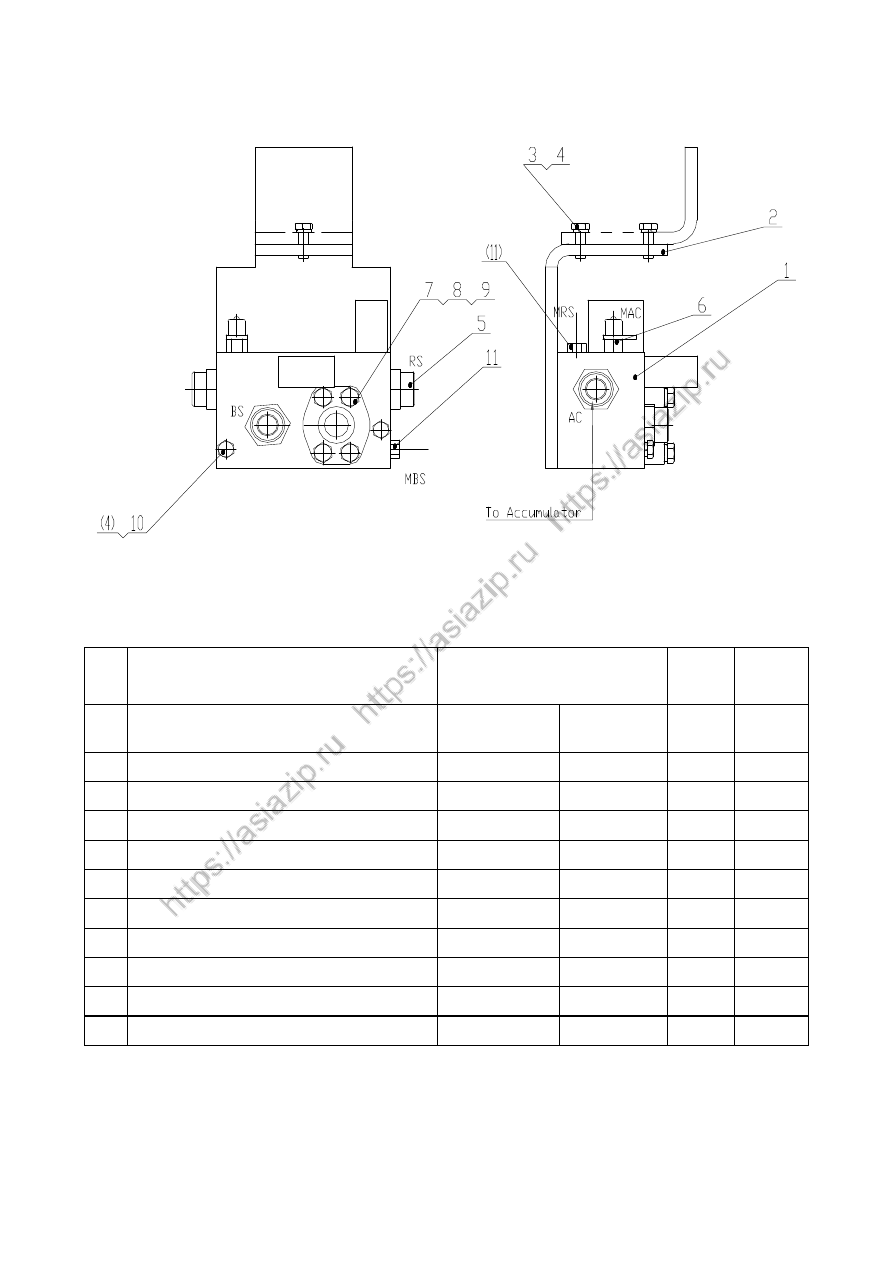

Z38G1006T2

稳定模块总成

Ride Control Valve Assembly





Z38G1006T2

稳定模块总成

Ride Control Valve Assembly





序号

Item



代号

Part No.



名



称

Parts                  Name



数量

Q'ty



备注

Remark

1  PHGZ-PU-06027-B0-0-TJ

稳定模块

Ride Control

Valve



1



2  Z38G100600001T2

过渡板

Plate



1



3  GB/T 5783-2000

螺栓 M10X30

Bolt



2



4  GB/T 93-1987

垫圈 10

Washer

4



5  1DH-36-33Z

接头体

Connector



3



6  PT-3-DKL

测压接头

Connector



1



7  FS-16Z

对开法兰夹

Flange



1



8  GB/T 5783-2000

螺栓 M12X45

Bolt



4



9  GB/T 93-1987

垫圈 12

Washer



4



10  GB/T 5782-2000

螺栓 M10X110

Bolt



2



11  4M-14WDZ

堵头

Plug



2





102



















后传动轴



Rear Driving Shaft



103

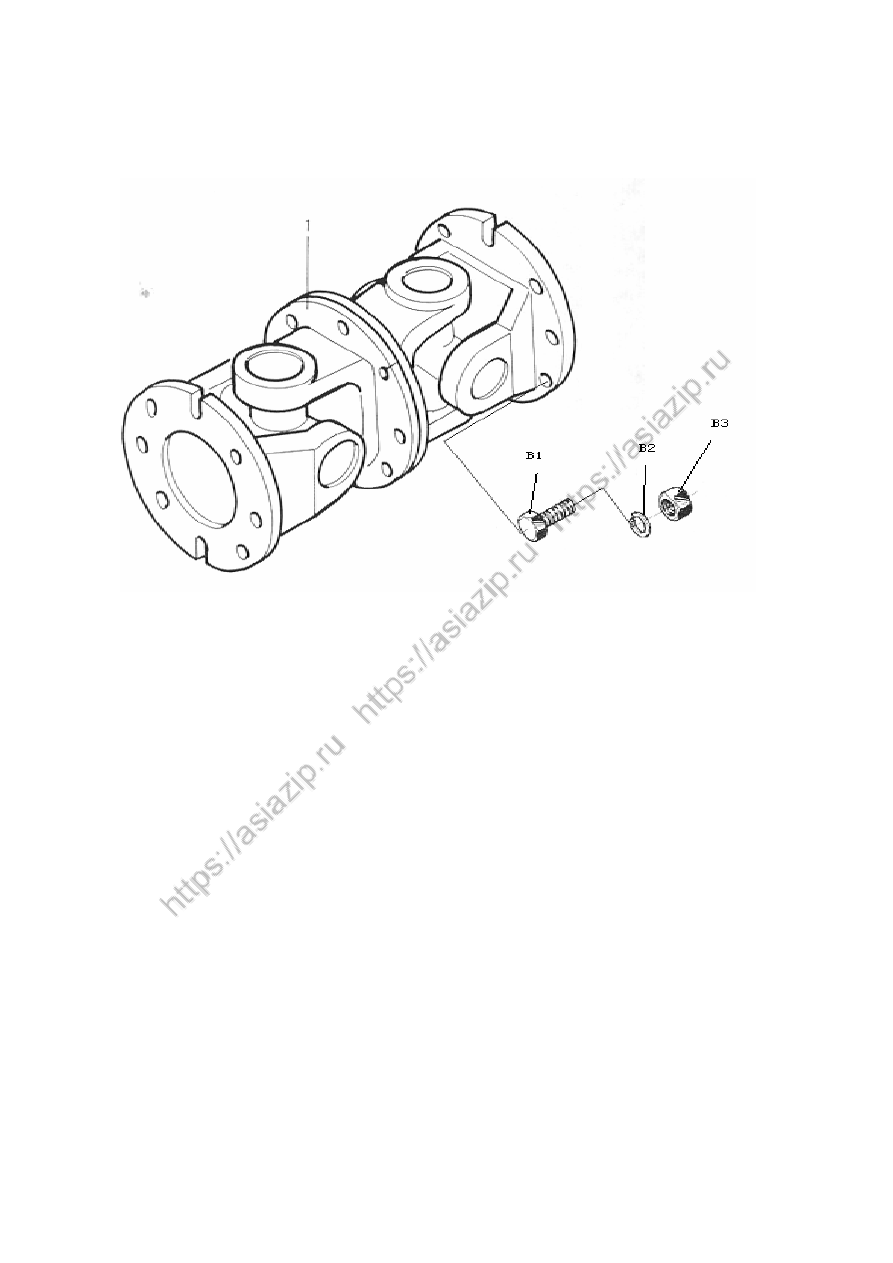

Z35C11

后传动轴

 Rear Drive Shaft















104

Z35C11

后传动轴

 Rear Drive Shaft









































序号



Item

代号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z35C11

后传动轴总成



Rear Drive Shaft

1

B1 GB5783-2000

螺栓

M12X40 Bolt

M12X40

8

B3 GB889.1-2000

螺母

M12 Nut

M12

16











105

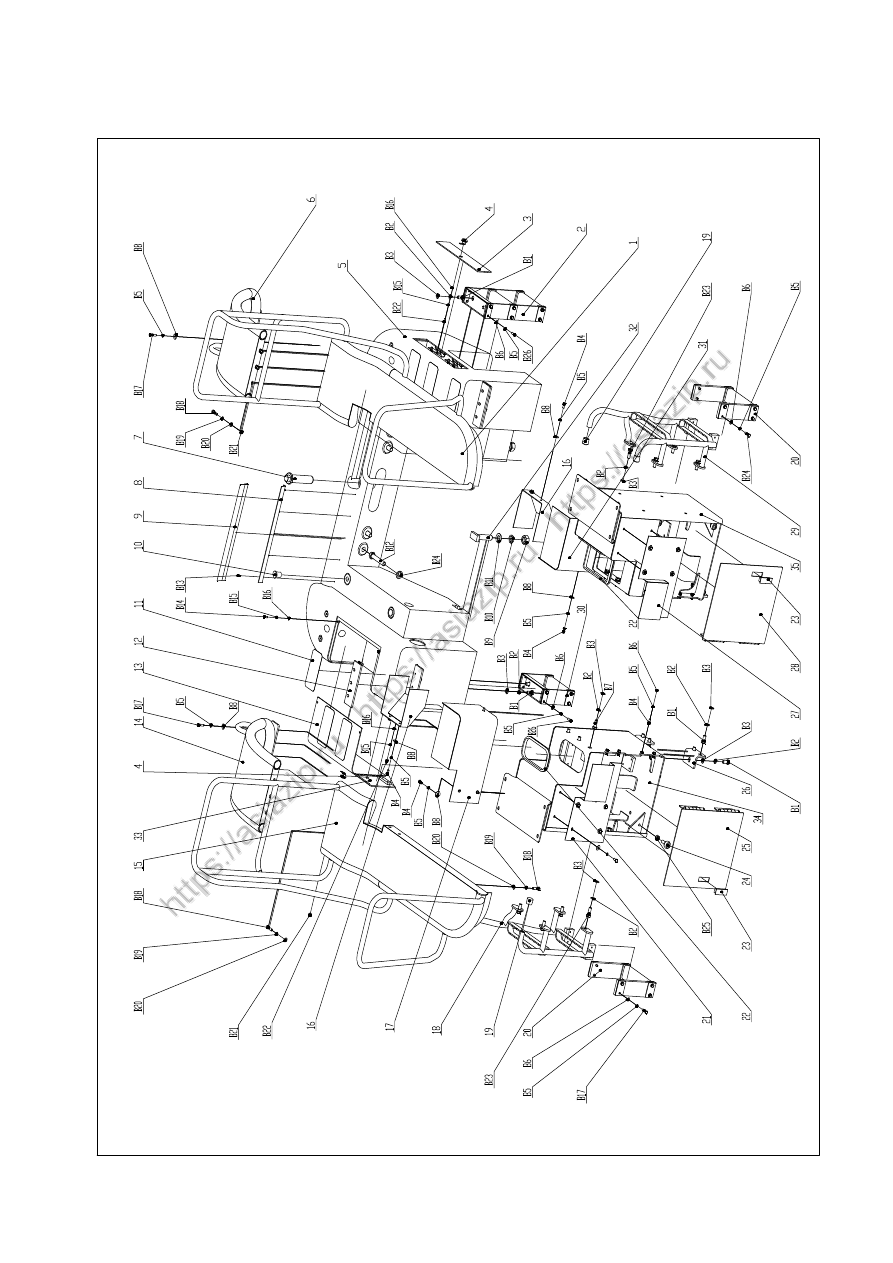

车身车架



Frame Group



























106

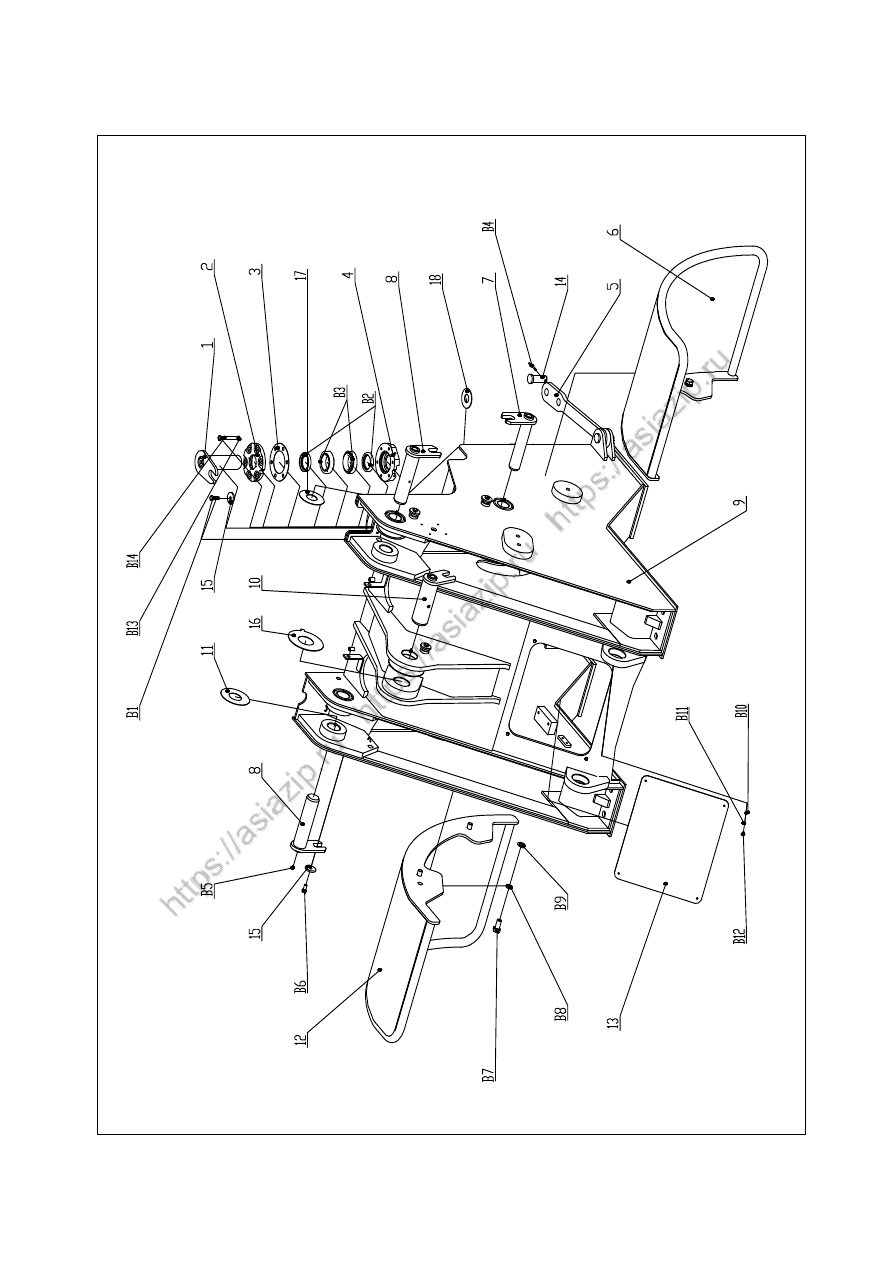

Z38G12T2

车身车架（一）

 Frame Group(

Ⅰ

)





107

Z38G12T2

车身车架（一）

 Frame Group(

Ⅰ

)

序号

Item



代     号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z301213

上铰接销轴总成

Pin Shaft

1

2

Z30120000009

上铰接轴承上盖

Bearing Cover

1

3

Z30120000010

调整垫片

 Adjusting

Shim

1组

4

Z30120000011

上铰接轴承下盖

Lower Bearing Cover

1

5

Z30120000002

支撑杆

Support Rod

1

6

Z38G1202T1

左前护泥板总成

Left Front Fender
Assembly

1

7

Z301205

提升油缸销轴总成

Pin Shaft

2

8

Z301206

动臂销轴总成

Pin Shaft

2

9

Z38G1201T1

前车架总成

Front Frame Assembly

1

10

Z301204

翻斗油缸销轴总成

Pin Shaft

1

11

Z30120000004

调整垫片

Adjusting Shim

1组

12

Z38G1203T1

右前护泥板总成

Right Front Fender
Assembly

1

13

Z30120000005

前封板

Front Seal Plate

1

14

Z30120000001

插销

Pin

2

15

Z35H120000001

垫圈

Washer

5

16

Z30120000024

垫片

Shim

1组

17

Z30120000007

调整垫片

Adjusting Shim

1组

18

Z30120000006

调整垫片

Adjusting Shim

4组

B1

GB/T5783-2000

螺栓M12X35

Bolt M12X35

1

B2

HG4-692-67

油封PD60X80X12

Oil Seal PD60X80X12

2

B3

GB/T297-94

轴承32012

 Bearing

32012

2

B4

GB/T91-2000

销4.5X45

Pin 4.5X45

2

B5

JB/T7940.1-95

油杯M10X1

Oil Cup M10X1

7

B6

GB/T5783-2000

螺栓M12X25

Bolt M12X25

5

B7

GB/T5783-2000

螺栓M20X40

Bolt M20X40

6

B8

GB/T93-87

垫圈20

Washer 20

6

B9

GB/T97.1-2002

垫圈20

Washer 20

6

B10

GB/T97.1-2000

垫圈6

Washer 6

4

B11

GB/T93-87

垫圈6

Washer 6

4

B12

GB/T5783-2000

螺栓M6X16

Bolt M6X16

4

B13

GB/T93-87

垫圈12

Washer 12

19

B14

GB/T5782-2000

螺栓M12X85

Bolt M12X85

6



108

Z38G12T2

车身车架（二）

 Frame Group(

Ⅱ

)





109

Z38G12T2

车身车架（二）

 Frame Group(

Ⅱ

)



序号

Item



代     号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G120401T1

左后护泥

Left Rear Fender

1

2

Z50G121102T15

配重脚踏

Ladder Of Ballast

1

3

Z38G121103T2

电源开关箱门体

Door Of Left Box

1

4

GMS506

锁

Lock

2

5

Z38G121101T2

配重焊接体

Ballast

1

6

Z38G120402T1

左后护泥支撑

Brace Of Left Rear Fender

1

7

Z38G120000009T1

牵引销

Pin

1

8

Z38G121100005T1

胶条安装L型板

Fixing Plate Of Rubber Strip

2

9

Z38G121100007T1

配重胶条

Rubber Strip



2

10

Z50E120000002T15

橡胶螺塞

Rubber Plug

3

11

YN20T01282P1

防滑垫

Skidproof Cushion

6

12

Z38G120000002T2

后护泥支撑胶皮

Rubber Cushion

2

13

Z38G121100001T2

电瓶箱封板

Right Close Plate

1

14

Z38G120502T1

右后护泥支撑

Brace Of Right Rear Fender

1

15

Z38G120501T1

右后护泥

Right Rear Fender

1

16

Z38G1215T1

角封板总成

Back Decorative Plate

2

17

Z38G1221T1

右侧中围板

Right Middle Decorative
Plate

1

18

Z38G121901T2

扶梯支架

Right Staircase

1



19

Z50G121800001T15

橡胶套

Rubber Sheath

4



20

Z301211

脚踏板

Ladder

2



21

Z38G1220T1

右侧前围板

Right Front Decorative Plate

1



22

Z38G121600002T1

胶条

Rubber Strip



2



23

MS606-1-2

锁

Lock



2



24

Z50G120900004T15

橡胶块

Shock Absorber

4



25

Z38G121602T2

门板体

Door Of Right Installation
Box

1



26

Z50G121600002T17

支撑板

Plate Of underprop

4



27

Z38G1213T1

左侧前围板

Left Front Decorative Plate

1



28

Z38G121702T2

门板体

Door Of Left Installation
Box

1



29

Z38G121801T2

扶梯支架

Left Staircase

1



30

Z50G121101T15

配重脚踏

Ladder Of Ballast

1

31

Z38G1214T1

左侧中围板

Left  Middle Decorative
Plate

1

32

Z50G120000002T17

自制配重螺栓

Bolt Of  Ballast

2

33

Z38G121102T2

加油箱门体

Door Of Right Box





110

Z38G12T2

车身车架（二）

 Frame Group(

Ⅱ

)





111

Z38G12T2

车身车架（二）

 Frame Group(

Ⅱ

)



序号

Item



代     号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



34

Z38G121601T2

右安装箱体

Right Installation Box

1

35

Z38G121701T2

左安装箱体

Left Installation Box

1

B1

GB/T5783-2000

螺栓M16X35

Bolt M16X35

12

B2

GB/T93-87

垫圈16

Washer 16

26

B3

GB/T97.1-2002

垫圈16

Washer 16

26

B4

GB/T5783-2000

螺栓M10X25





Bolt M10X25

18

B5

GB/T93-87

垫圈10

Washer 10

44

B6

GB/T97.1-2002

垫圈10

Washer 10

34

B7

GB/T5783-2000

螺栓M16X40

Bolt M16X40

6

B8

GB/T96.1-2002

垫圈10

Washer 10

10

B9

GB/T6170-2000

螺母M30

Nut M30

2

B10

GB/T93-87

垫圈30

Washer 30

2

B11

GB/T97.1-2002

垫圈30

Washer 30

2

B12

GB/T5783-2000

螺栓M24X130

Bolt M24X130

4

B13

GB/T819.2

螺钉M5X16

Bolt M5X16

10

B14

GB/T5783-2000

螺栓M8X25

Bolt M8X25

4

B15

GB/T93-87

垫圈8

Washer 8

10

B16

GB/T97.1-2002

垫圈8

Washer 8

10

B17

GB/T5783-2000

螺栓M10X40

Bolt M10X40

6

B18

GB/T5783-2000

螺栓M12X45

Bolt M12X45

14

B19

GB/T93-87

垫圈12

Washer 12

14

B20

GB/T97.1-2002

垫圈12

Washer 12

14

B21

GB/T6170-2000

螺母M12

Nut M12

6

B22

GB/T5783-2000

螺栓M8X16

Bolt M8X16

6

B23

GB/T5783-2000

螺栓M16X45

Bolt M16X45

8

B24

GB/T93-87

垫圈24

Washer 24

4

B25

GB/T6170-2000

螺母M16

Nut M16

2

B26

GB/T5783-2000

螺栓M10X30

Bolt M10X30

20









112

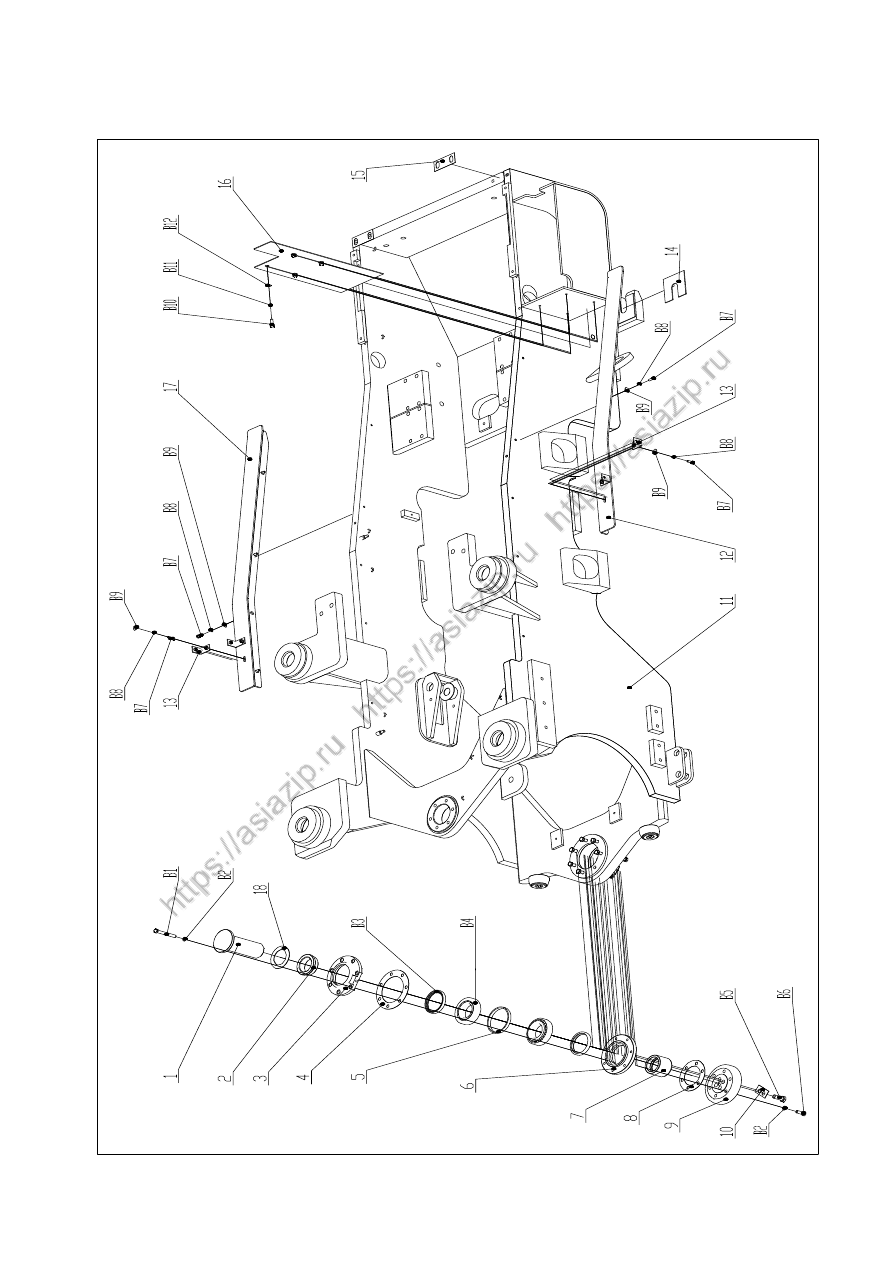

Z38G12T2

车身车架（三）

 Frame Group

Ⅲ

)



113

Z38G12T2

车身车架（三）

 Frame Group(

Ⅲ

)



序号

Item



代     号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z30120000012

下铰接销轴

Pin Shaft

1

2

Z30120000013

挡环

Snap Ring

1

3

Z30120000014

下铰接轴承上盖

 Bearing

Cover

1

4

Z30120000015

上调整垫片

Shim

1组

5

Z30120000016

挡环

Snap Ring

1

6

Z30120000017

下铰接轴承下盖

Bearing Cover

1

7

Z30120000018

挡环

Snap Ring

1

8

Z30120000021

调整垫片

Shim

1组

9

Z30120000019

孔板

Hole Plate

1

10

Z30120000020

止动垫圈

Washer

2

11

Z38G1210T2

后车架总成

Rear Frame Assembly

1

12

Z38G122001T2

机罩左封板体

Left Hood Surrounding Plate

1

13

Z38G122002T2

安装支架题

Bracket

4

14

Z50G120000008T15

配重调整垫片

Adjust Shim

2组

15

Z38G120000001T2

机罩调整垫片

Adjust Shim

2组

16

Z38G120000008T1

机罩推杆箱封板

Close Plate

1

17

Z38G122101T2

机罩右封板体

Right Hood Surrounding
Plate

1

18

Z40F120000001T2

调整垫片

Adjust Shim

1

B1

GB/T5782-2000

螺栓M12X100

Bolt M12X100

7

B2

GB/T93-87

垫圈12

Washer 12

13

B3

HG4-692-67

油封PD90X110X12

Oil Seal PD90X110X12

2

B4

GB/T297-94

轴承32214

Bearing 32214

2

B5

GB/T5783-2000

螺栓M16X45

Bolt M16X45

4

B6

GB/T5783-2000

螺栓M12X35

Bolt M12X35

6

B7

GB/T5783-2000

螺栓M8X25

Bolt M8X25

12

B8

GB/T93-87

垫圈8

Washer 8

12

B9

GB/T96.1-2002

垫圈8

Washer 8

12

B10

GB/T5783-2000

螺栓M10X30

Bolt M10X30

12

B11

GB/T93-87

垫圈10

Washer 10

12

B12

GB/T97.1-2002

垫圈10

Washer 10

12



114

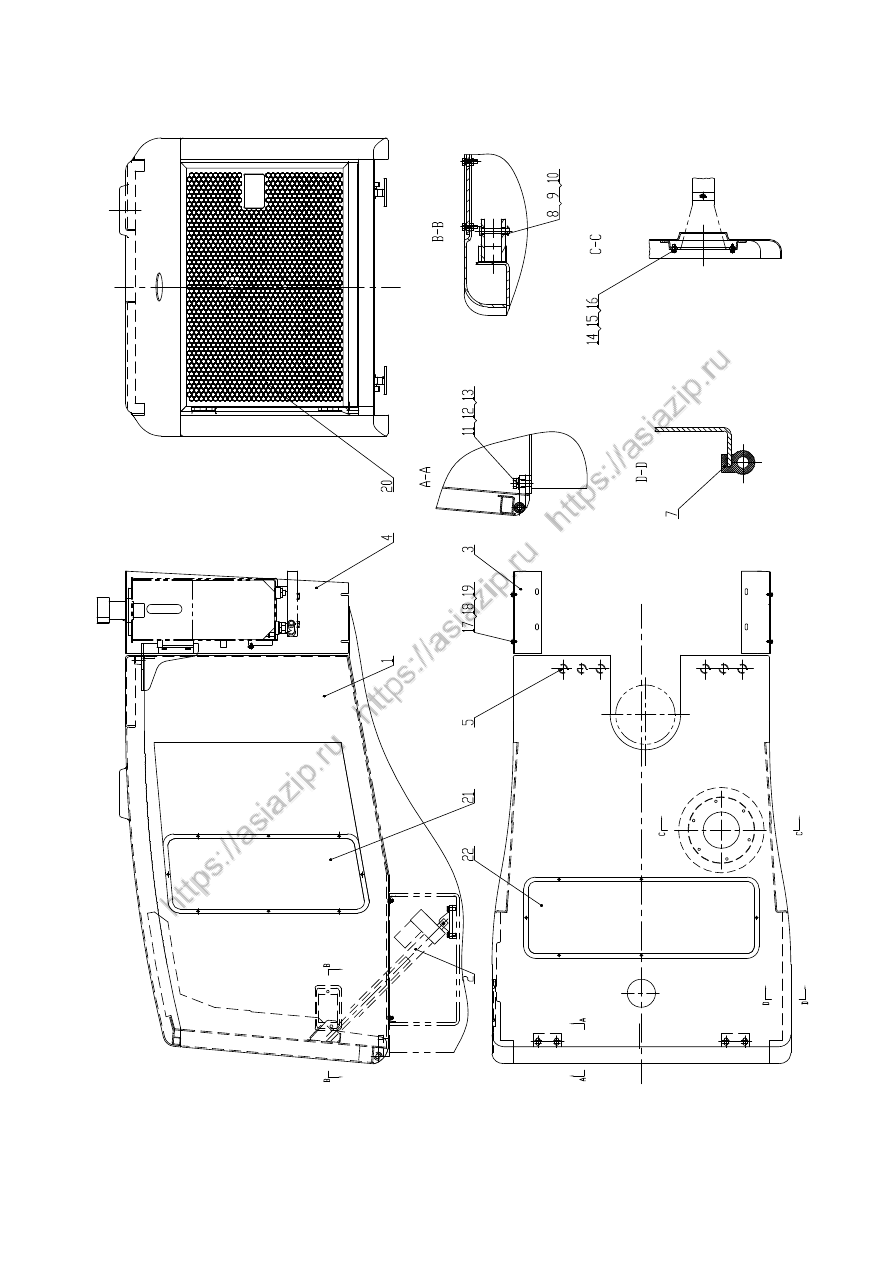

Z38G12T2

车身车架（四）

  Frame Group

（Ⅳ）







115

Z38G12T1

车身车架（四）

  Frame Group

（Ⅳ）



序号



No.

代



号



Part No.

名



称



Part Name

数量



Q’ty

备注



Remark

1 Z38G120901T2

机罩体

 Main

Hood 1



2 D24-21B5-12

电动执行器

 Electrak

1



3 Z38G12090100001

油箱左护板

 Left

Plate

1



4 Z38G12090100002

油箱右护板

 Right

Plate

1



5 Z50G120900004T15

橡胶块

 Rubber

6















7

胶条

L=1.7m Rubber

2



8 GB/T882-2000

销轴

B12

×

60 Pin

2



9 GB/T91-2000

销

3.2

×

40 Pin

2



10 GB/T95-2002

垫圈

12 Washer

12  2



11 GB/T5783-2000

螺栓

M16

×

50 Bolt

M16×50

6



12 GB/T93-1987

垫圈

16 Washer

16  6



13 GB/T97.1-2002

垫圈

16 Washer

16  6



14 GB/T5783-2000

螺栓

M10

×

35 Bolt

M10×35

6



15 GB/T93-1987

垫圈

10 Washer

10  10



16 GB/T97.1-2002

垫圈

10 Washer

10  10



17 GB/T5783-2000

螺栓

M8

×

15 Bolt

M8×15

8



18 GB/T93-1987

垫圈

8 Washer

8  8



19 GB/T96.1-2002

垫圈

8 Washer

8  8



20 Z38G1209011T1

后门

 Rear

Door

1



21 Z38G120901001T1

孔板

 Plate

2



22 Z38G120901002T1

孔板

 Plate

1





















































116
















驾驶室

Cab






























117

Z38G13T2 驾驶室  Cab















118

Z38G13T2 驾驶室  Cab



序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

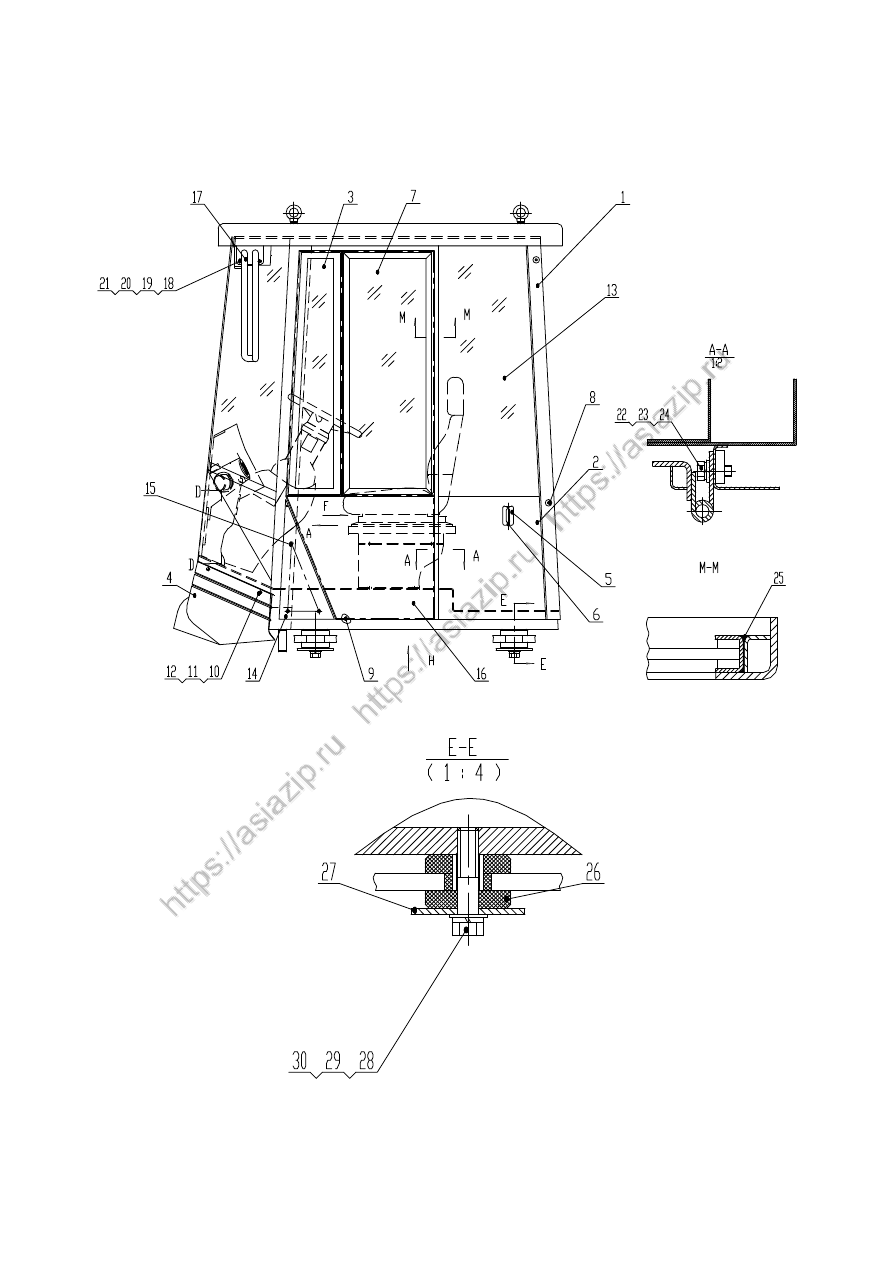

1  Z38G1301T2

机棚

Cab  Body

1

2  Z38G1302T2

内装饰

Adorning Assembly

1套

外购丽华

3  Z50G130000014T15  门小玻璃

Glass

2

借用满足CE要求分左

右 台玻

4  Z38G1304T2

前围板

Boarding

1

5  Z50G130000026T15  锁孔盖板

Sheet

1

外购借用

6  GB/T5283-1985

螺钉ST4.2X16

Bolt ST4.2X16

2

表面处理 A5U

7  Z50G1307T15

推拉窗总成

Glass

2

借用外购泰兴锐拓

8  Z50G1308T15

门垫

Underlay

2

借用

9  Z50G130000018T15  门胶条

Glue

2

借用外购邢台

10  GB/T5783-2000

螺栓M8X30

Bolt M8X30

7

表面处理 达克罗

11  GB/T93-1987

垫圈8

Washer 8

7

表面处理 达克罗

12  GB/T96.1-2002

垫圈8

Washer 8

7

表面处理 达克罗

13  Z38G130000017T2  后侧窗玻璃

Glass

2

满足CE要求分左右

台玻

14  Z50G130100001T15  三角封板

Sheet

2

借用分左右

15  M8X30GB/T68-2000  螺钉

Bolt

6

表面处理 达克罗

16  Z50G130103T15

左车门

Door

2

借用分左右

17  Z50G130105T15

倒车镜支架

Bracket

2

借用分左右

18  GB/T5783-2000

螺栓M8X25

Bolt M8X25

8

表面处理 达克罗

19  GB/97.1-2002

垫圈8

Washer 8

8

表面处理 达克罗

20  GB/T93-1987

垫圈8

Washer 8

8

表面处理 达克罗

21  Z50G130100018T15  倒车镜架座

Sheet

2

借用分左右

22  GB/T5783-2000

螺栓M10X25

Bolt M10X25

12

表面处理 达克罗

23  GB/97.1-2002

垫圈10

Washer 10

12

表面处理 达克罗

24  GB/T93-1987

垫圈10

Washer 10

12

表面处理 达克罗

25  Z50G130000024T15  玻璃胶

Glue

台套

借用由玻璃厂提供

26  CB-2205-77

减震器

Shock Absorber

4

外购洛德

27  Z50G130000019T15  垫板

Sheet

4

借用表面镀锌

28  GB/T5786-2000

螺栓M24X2X150  Bolt M24X2X150

4

表面处理 达克罗

29  GB/T93-1987

垫圈24

Washer 24

4

表面处理 达克罗

30  GB/T97.1-2002

垫圈24

Washer 24

4

表面处理 达克罗



119

Z38G13T2 驾驶室  Cab






























120

Z38G13T2 驾驶室  Cab

序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

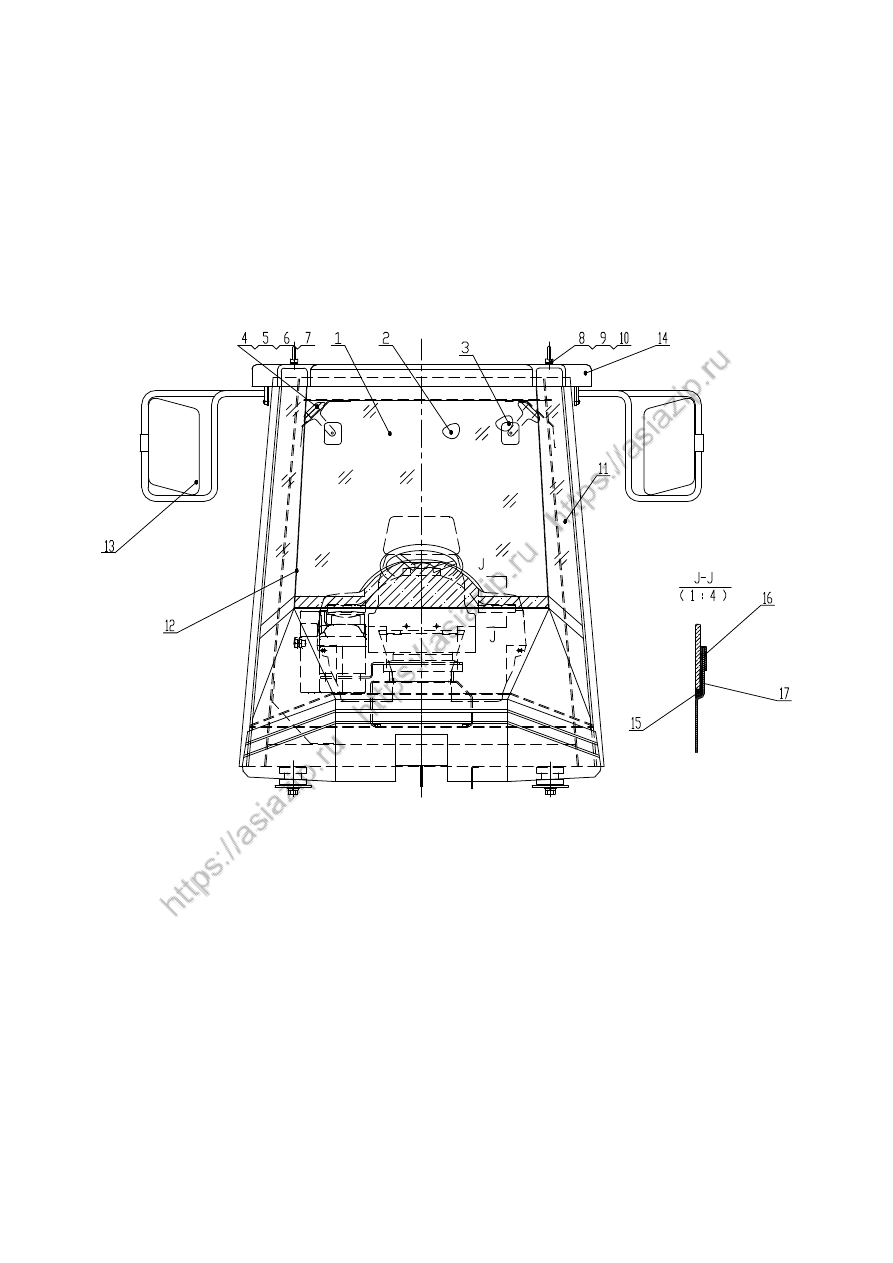

1  Z38G130000012T2  前窗玻璃

Glass

1

满足

CE

要求



台玻

2  Z38G130000016T2  后窗玻璃

Glass

1

满足

CE

要求



台玻

3  2020型

内视镜

Glass

2

外购丹阳

4  Z50G130100021T15 内视镜架

Bracket

2

借用

5  GB/T5783-2000

螺栓M6X16

Bolt M6X16

4

表面处理 达克罗

6  GB/97.1-2002

垫圈6

Washer 10

4

表面处理 达克罗

7  GB/T93-1987

垫圈6

Washer 10

4

表面处理 达克罗

8  GB/T825-1988

吊环螺钉M16

Bolt M16

4

表面处理 达克罗

9  Z50G130100011T15 橡胶垫

Glue

4

借用外协

10  Z50G130100012T15 垫板

Sheet

4

借用

11  Z50G130000013T15 前侧窗玻璃

Glass

2

借用满足CE要求分

左右 台玻

12  Z50G130000025T15 玻璃胶(白色)

Glue

台套

借用由玻璃厂提供

13  938型

倒车镜

Glass

2

外购丹阳

14  Z38G130102T2

外顶盖

Coping

1

15  Z50G130000024T15 玻璃胶

Glue

台套

借用由玻璃厂提供

16  Z50G130000023T15 胶条

Glue

1套

借用由玻璃厂提供

17  Z50G130000029T15 泡沫条

Foam

1套

借用由玻璃厂提供













121

Z38G13T2 驾驶室  Cab





























122

Z38G13T2 驾驶室  Cab

序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

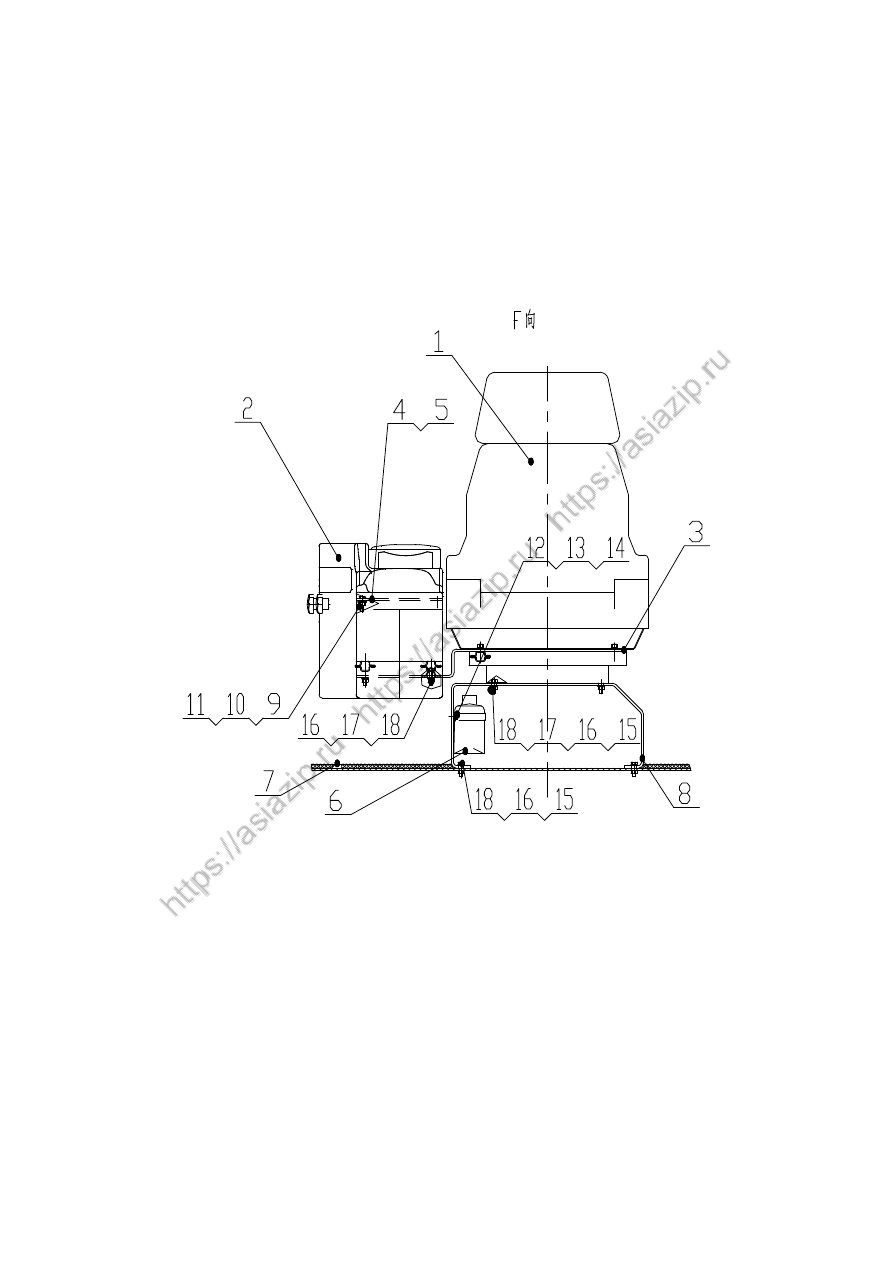

1  MSG85/722

座椅

Seat

1

外购格拉默

2  Z50G1305T15

操纵箱总成

Control Box Assembly

1

借用外购华田

3  Z50G130000009T15 操纵箱连接板

Sheet

1

借用

4  Z50G130000006T15 先导安装板

Sheet

1

借用安装 三联

5  Z50G130000007T15 先导安装板

Sheet

1

借用安装 HUSCO

6  MFJL-450

灭火器

Fire Extinguisher

1

外购镇江韩友

7  Z38G130000011T2  地板垫

Floor Board Cushion

1

外协

8  Z50G130000008T15 座椅连接板

Sheet

1

借用

9  GB/T5783-2000

螺栓M10X30

Bolt M10X30

4

表面处理 达克罗

10  GB/T93-1987

垫圈10

Washer 10

4

表面处理 达克罗

11  GB/T97.1-2002

垫圈10

Washer 10

4

表面处理 达克罗

12  GB/T818-2000

螺钉M6X16

Bolt M6X16

2

表面处理 达克罗

13  GB/T93-1987

垫圈6

Washer 6

2

表面处理 达克罗

14  GB/T97.1-2002

垫圈6

Washer 6

2

表面处理 达克罗

15  GB/T5783-2000

螺栓M8X30

Bolt M8X30

8

表面处理 达克罗

16  GB/T93-1987

垫圈8

Washer 8

12

表面处理 达克罗

17  GB/T6170-2000

螺母M8

Nut M8

8

表面处理 达克罗

18  GB/T97.1-2002

垫圈8

Washer 8

12

表面处理 达克罗













123

Z38G13T2 驾驶室  Cab
































124

Z38G13T2 驾驶室  Cab

序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

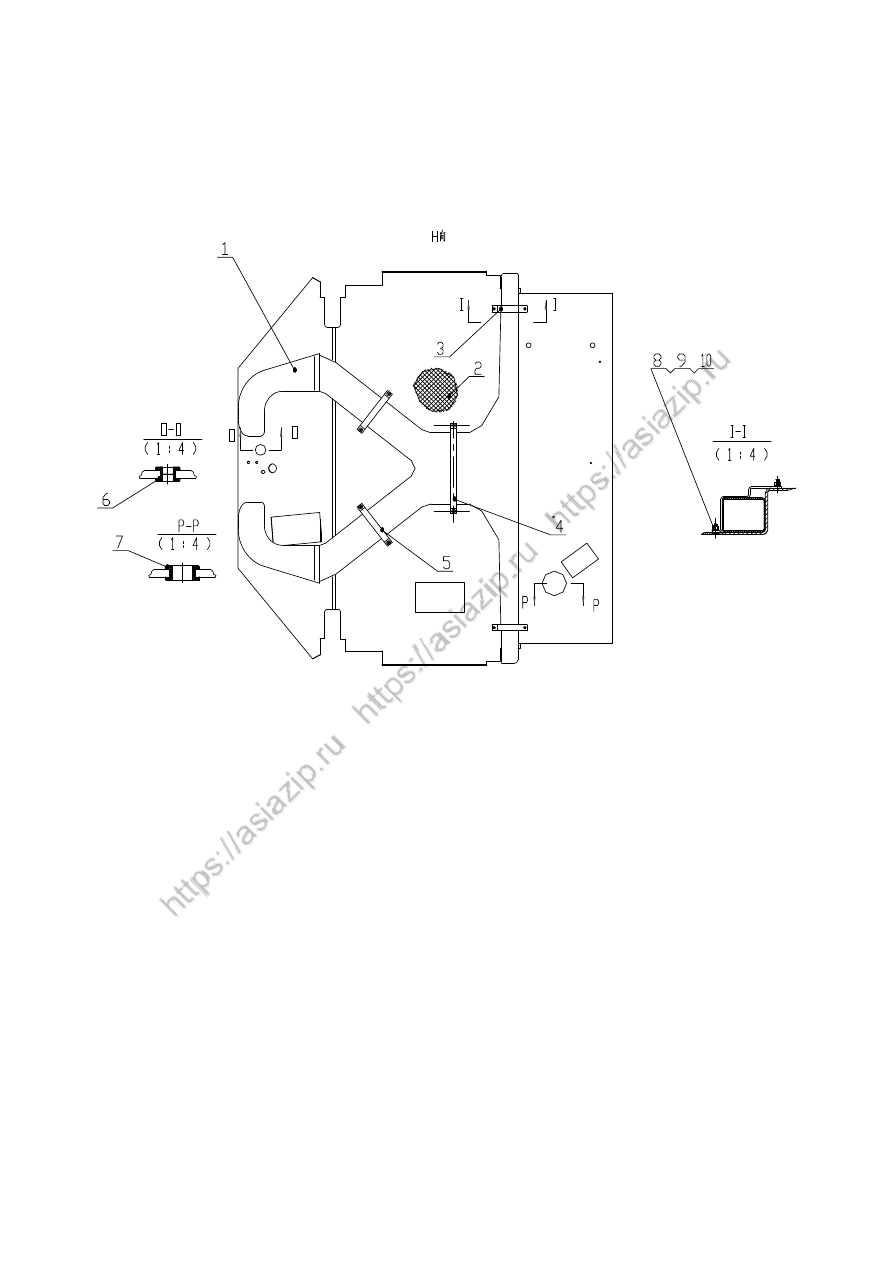

1  Z38G1306T2

风道总成

Place With a Draught

1

外购丽华

2  Z38G1309T2

泡沫

Foam

台套

外协华田

3  Z50G130000020T15 风道固定卡（一） Bracket

2

借用

4  Z50G130000021T15 风道固定卡（二） Bracket

1

借用

5  Z50G130000022T15 风道固定卡（三） Bracket

2

借用

6  Z50G130000027T15 保护套

Rubber

1

借用外协科华

7  Z50G130000028T15 保护套

Rubber

1

借用外协科华

8  GB/T93-1987

垫圈6

Washer 6

10

表面处理 达克罗

9  GB/T97.1-2002

垫圈6

Washer 6

10

表面处理 达克罗

10  GB/T6170-2000

螺母M6

Nut M6

10

表面处理 达克罗





























125

Z38G13T2 驾驶室  Cab
































126

Z38G13T2 驾驶室  Cab

序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

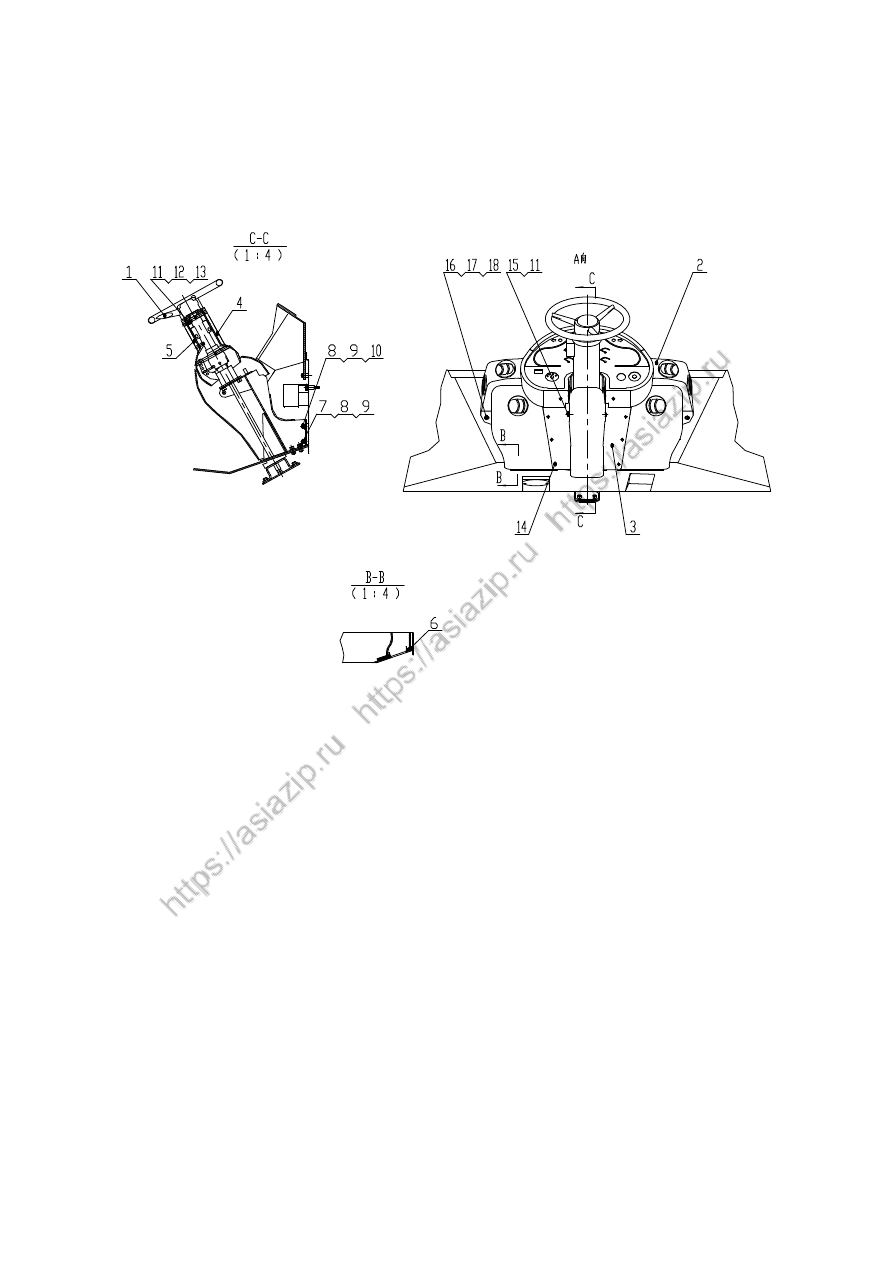

1  Z50G1303T15

方向机

Steering Wheel

1

借用外协华田

2  Z50G130000001T15 仪表台

Instrument Assemble

1

借用外购华田

3  Z50G130000002T15 下包壳

Wrap

1

借用外购华田

4  Z50G130000003T15 上前包壳

Wrap

1

借用外购华田

5  Z50G130000004T15 上后包壳

Wrap

1

借用外购华田

6  Z38G1309T2

泡沫

Foam

台套

外协华田

7  GB/T5783-2000

螺栓M10X30

Bolt M10X30

4

表面处理 达克罗

8  GB/T93-1987

垫圈10

Washer 10

8

表面处理 达克罗

9  GB/T97.1-2002

垫圈10

Washer 10

8

表面处理 达克罗

10  GB/T6170-2000

螺母M10

Nut M10

4

表面处理 达克罗

11  GB/T818-2000

螺钉M6X16

Bolt M6X16

10

表面处理 达克罗

12  GB/T93-1987

垫圈6

Washer 6

8

表面处理 达克罗

13  GB/T97.1-2002

垫圈6

Washer 6

8

表面处理 达克罗

14  GB/T819.1-2000

螺钉M6X16

Bolt M6X16

8

表面处理 达克罗

15  GB/T96.1-2002

垫圈6

Washer 6

2

表面处理 达克罗

16  GB/T5783-2000

螺栓M8X30

Bolt M8X30

2

表面处理 达克罗

17  GB/T93-1987

垫圈8

Washer 8

2

表面处理 达克罗

18  GB/T6170-2000

螺母M8

Nut M8

2

表面处理 达克罗


















127













Z38G14T2  工作装置

Implement


























128




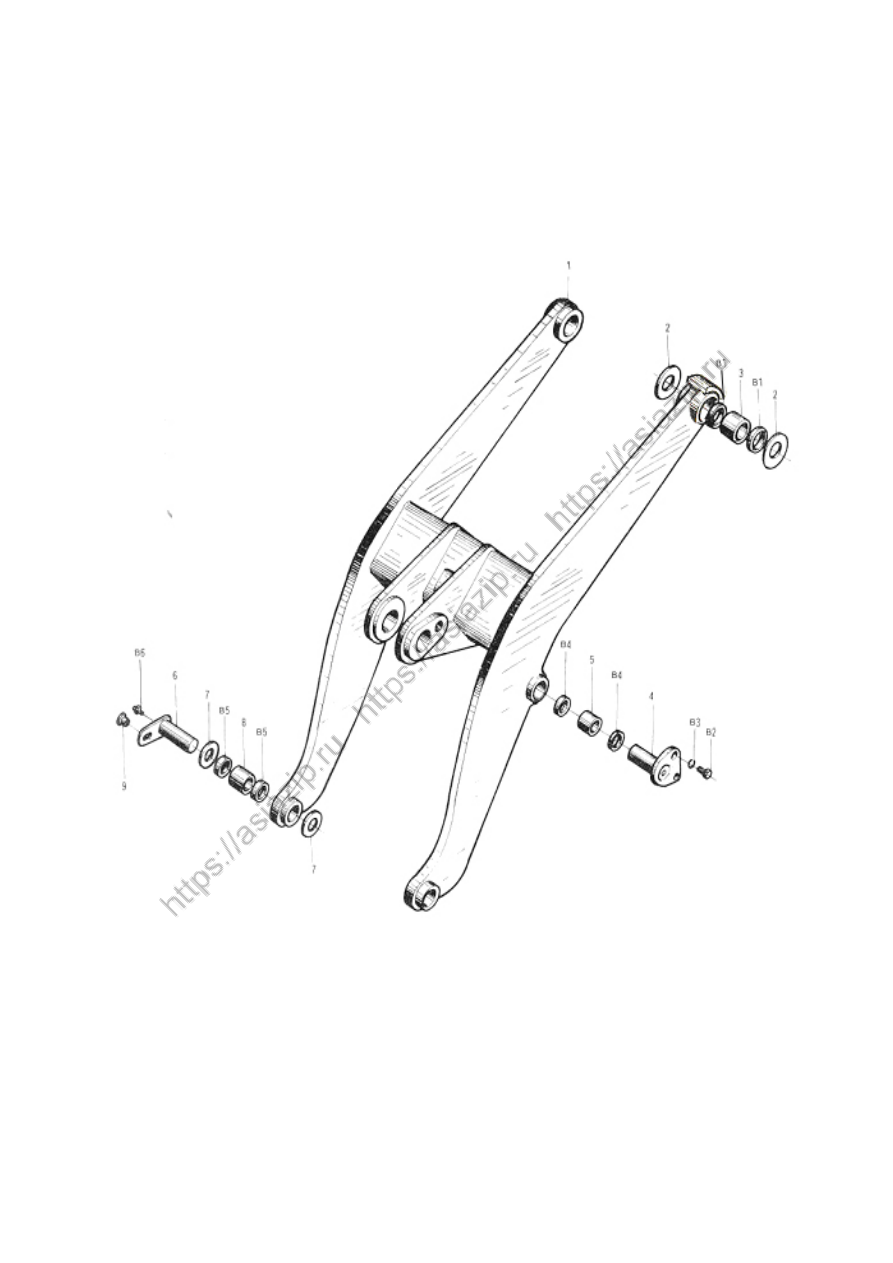

Z38G14T2

工作装置（一）

 Implement (

Ⅰ

)
