CHENGGONG CG938H. Каталог запчастей - часть 2



33



Z300602

轮边减速器

 Hub Reducer



序号



Item

代号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z30060200004

防转垫圈

 Washer



6

2 Z30060200002

行星齿轮

 Gear

3

3 Z30060200005

轴套

 Sleeve

3

4 Z30060200003

行星轮轴

 Planet

Shaft

3

5 Z30060200001

行星架

 Planet

Carrier

1

B1 GB879-86

销

8X35 Pin

8X35

3

B2 GB879-86

销

5X35 Pin

5X35

3





34

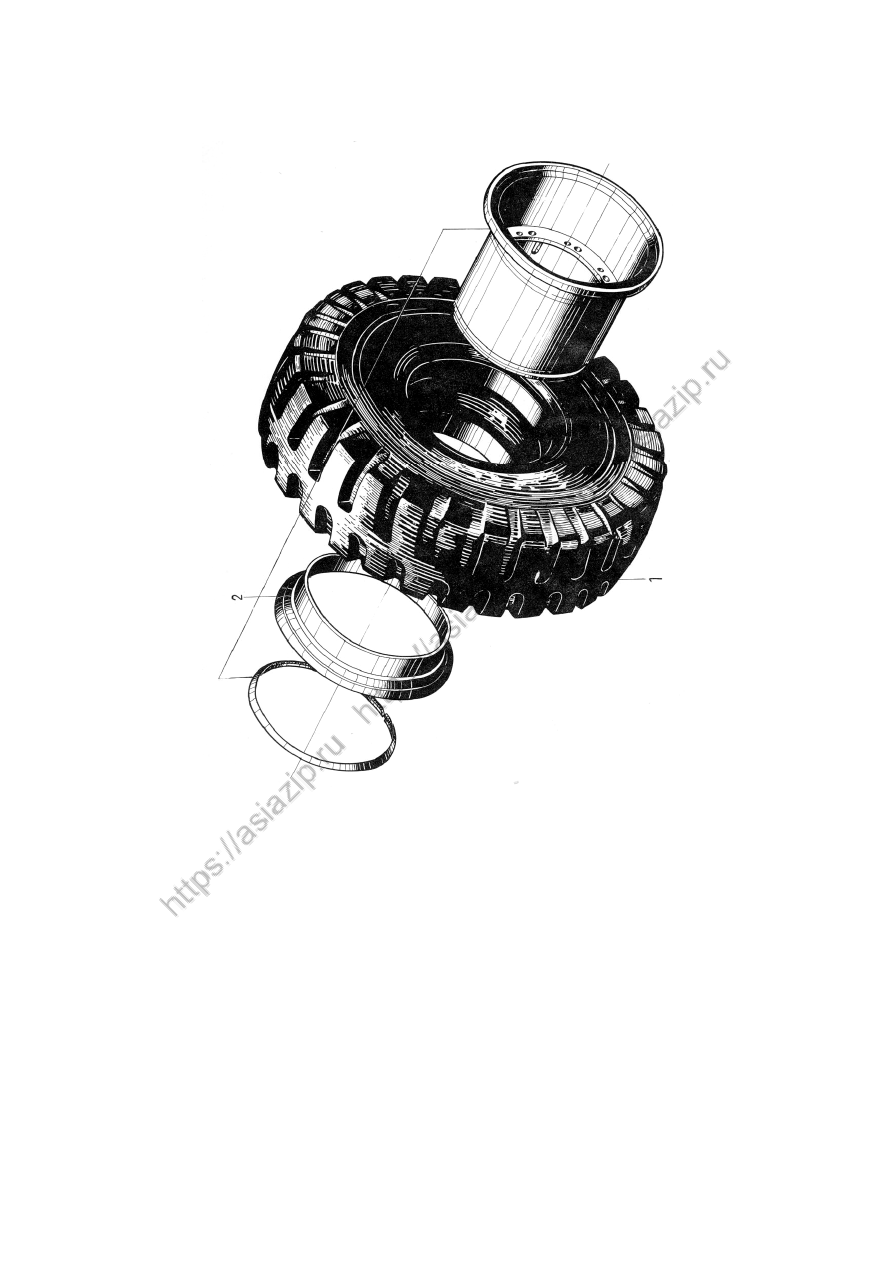

轮胎总成

 Rim Assembly















35

轮胎总成

 Rim Assembly



序号



Item

代号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1

轮胎

20.5-25-20PR(TL) Tire

20.5-25-20PR(TL)

4

2 Z35G0602T9

轮辋总成

 Rim

4

外购

CQ30B-01A















36





Z300502

前支承架总成

  Front Support Carrier

Z300503

后支承架总成

  Rear Support Carrier

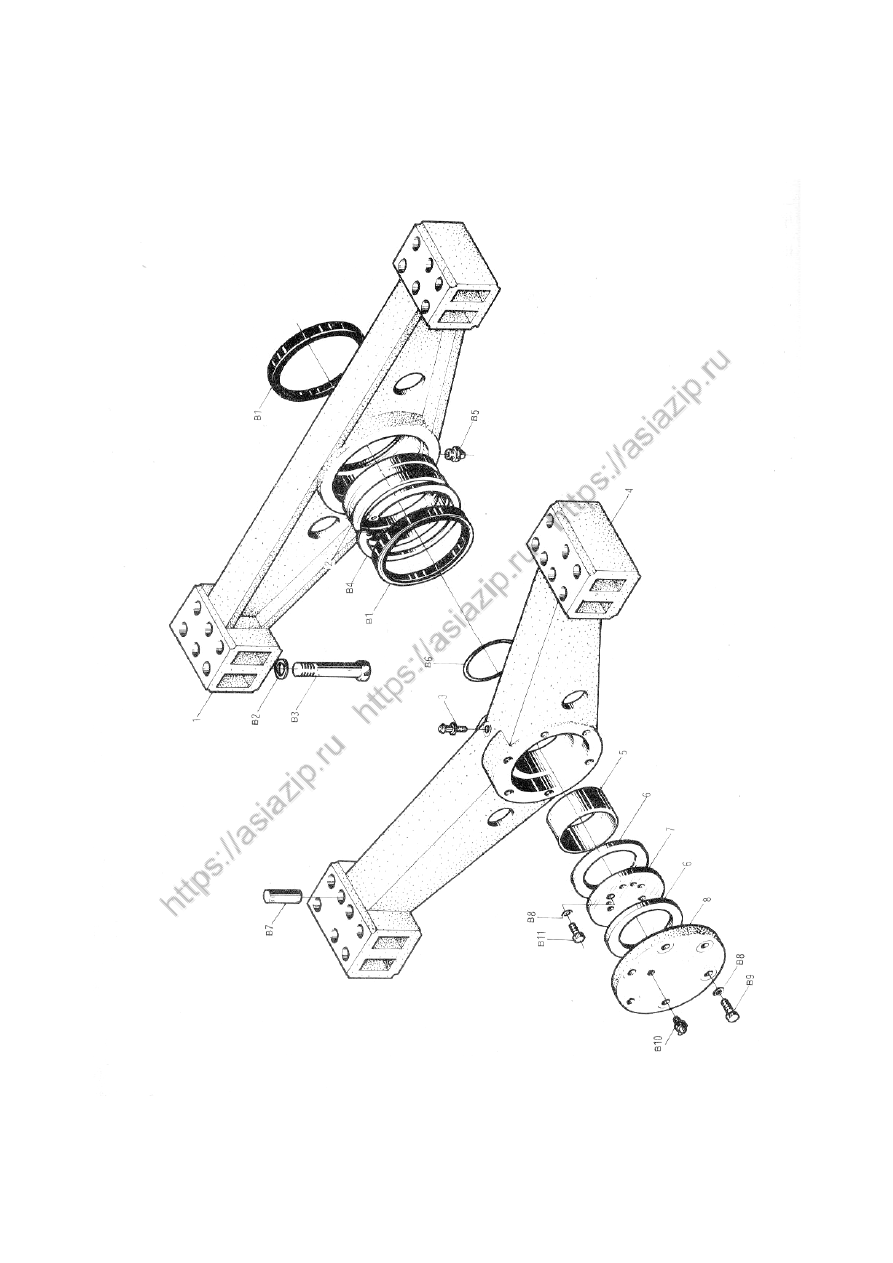

37



序号



Item

代号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z30050200001

支承架



Support Carrier  (Front)

1

2 Z30050200002

衬套

 Bushing

1

3 ZL30b.6.6

排气嘴

 Exhaust

Hole

1

4 Z30050300001

支承架



Support Carrier  (Rear)

1

5 Z30050300003

衬套

 Bushing

1

6 Z30050300004

耐磨板

 Plate

2

7 Z30050300005

转盘

 Disc

1

8 Z30050300002

端盖

 Cover

1

B1 GB13871-92

油封

FB160X190

Seal Ring FB160X190

2

B2 GB97.2-85

垫圈

16 Washer

16

24

B3 GB5785-86

螺栓

M16X1.5X140 Bolt

M16X1.5X140

24

B4 GB893.1-86

挡圈

190

Snap Ring 190

2

B5 GB1152-89

油杯

M10X1 Oil

Cup

M10X!

1

B6 GB3452.1-92

O

形圈

100X5.3 O-Ring

100X5.3

1

B7 GB119-86

销

A20X70 Pin

A20X70

2

B8 GB97.2-85

垫圈

12 Washer

12

12

B9 GB5786-86

螺栓

M12X1.5X40 Blot

M12X1.5X40

6

B10 GB1152-89

油杯

M10X1 Oil

Cup

M10X1

1

B11  GB/T32.1-1988

螺栓

M12X1.5X30

Bolt M12X1.5X30

6

B12 GB343-94

锁紧钢丝



Steel wire

3















Z300502

前支承架总成

  Front Support Carrier

Z300503

后支承架总成

  Rear Support Carrier









38

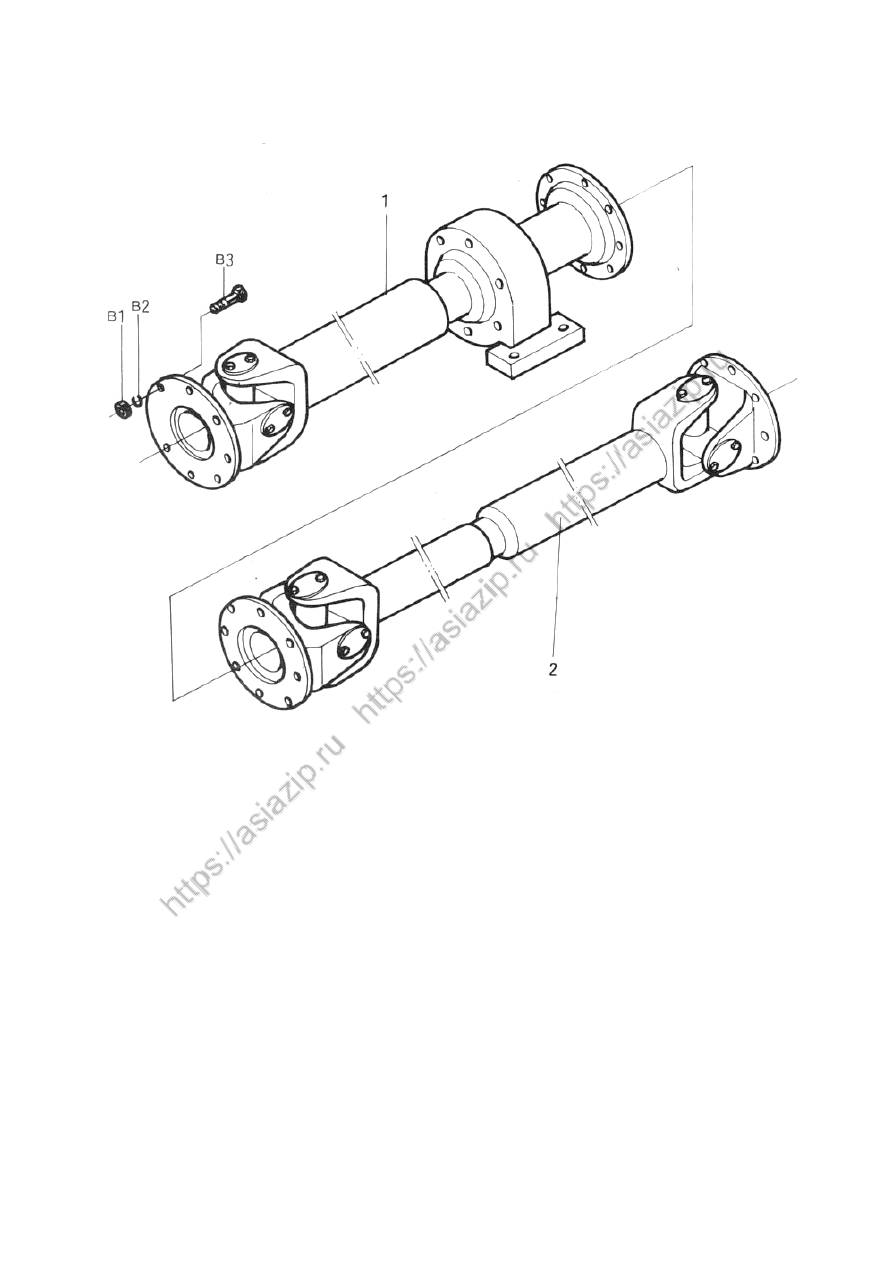

前传动轴



Front Driving Shaft



39

Z38G07

前传动轴

  Front Drive Shaft



40

Z38G07

前传动轴

  Front Drive Shaft



序号



Item

代号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z38G0701

前传动轴



Shaft and Support

1

2 Z38G0702

中传动轴

 Shaft

1

B1 GB889.1-2000

螺母

M12 Nut

M12

24

B3 GB5783-2000

螺栓

M12X40

Bolt

M12X40

16

 GB5783-2000

螺栓

M14X45

Bolt

M14X45

4

 GB93-87

垫圈

14 Washer

14

4

 GB97.1-2000

垫圈

14 Washer

14

4



































41

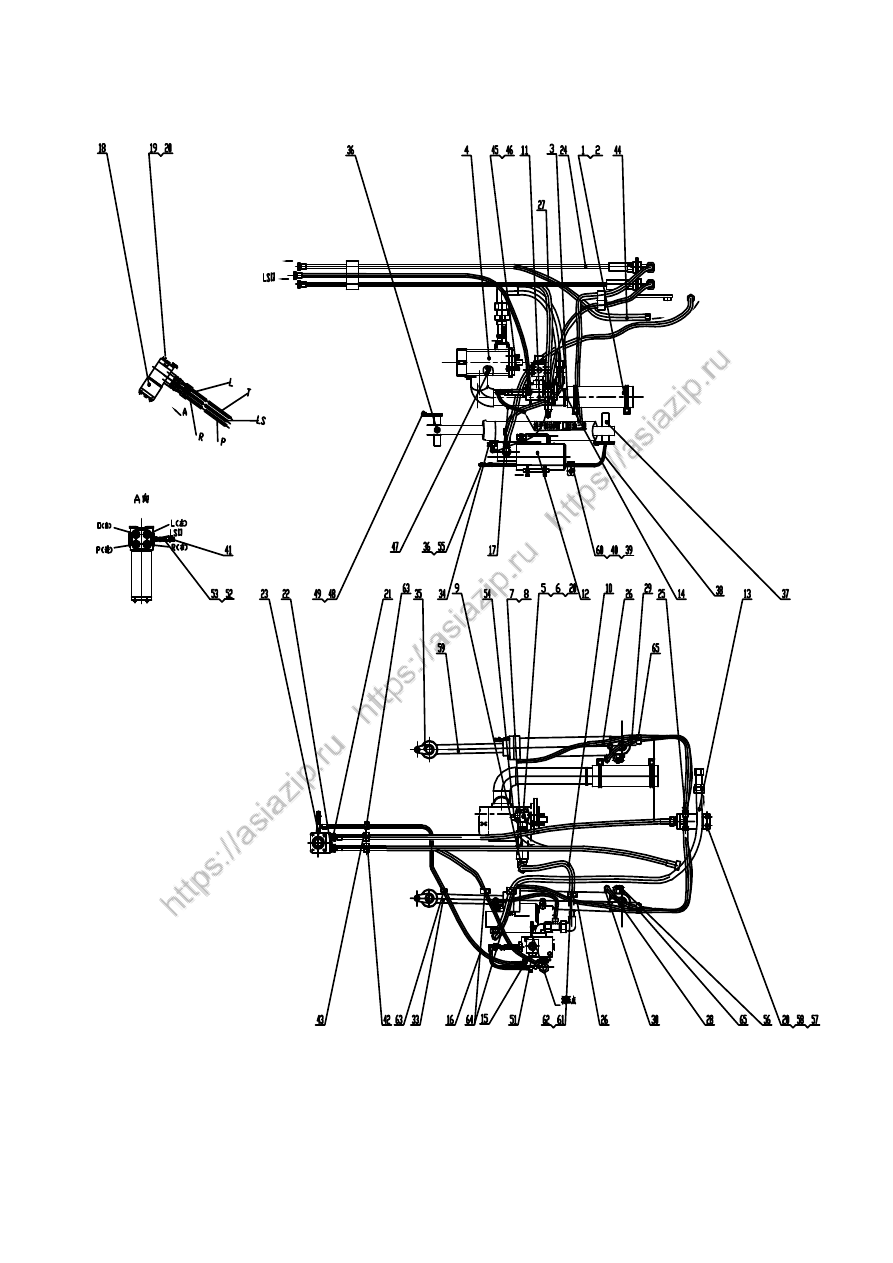

转向系统



Steering System



















42

  Z38G08T1

转向系统

  Steering System















43



Z38G08T1

转向系统

  Steering System



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1  φ

84X400

耐油胶管

Hose

Ф

84X400

1

2  φ

85-

φ

100

卡箍

 Clamp

φ

85-

φ

100

4

3

Z38G0801T1

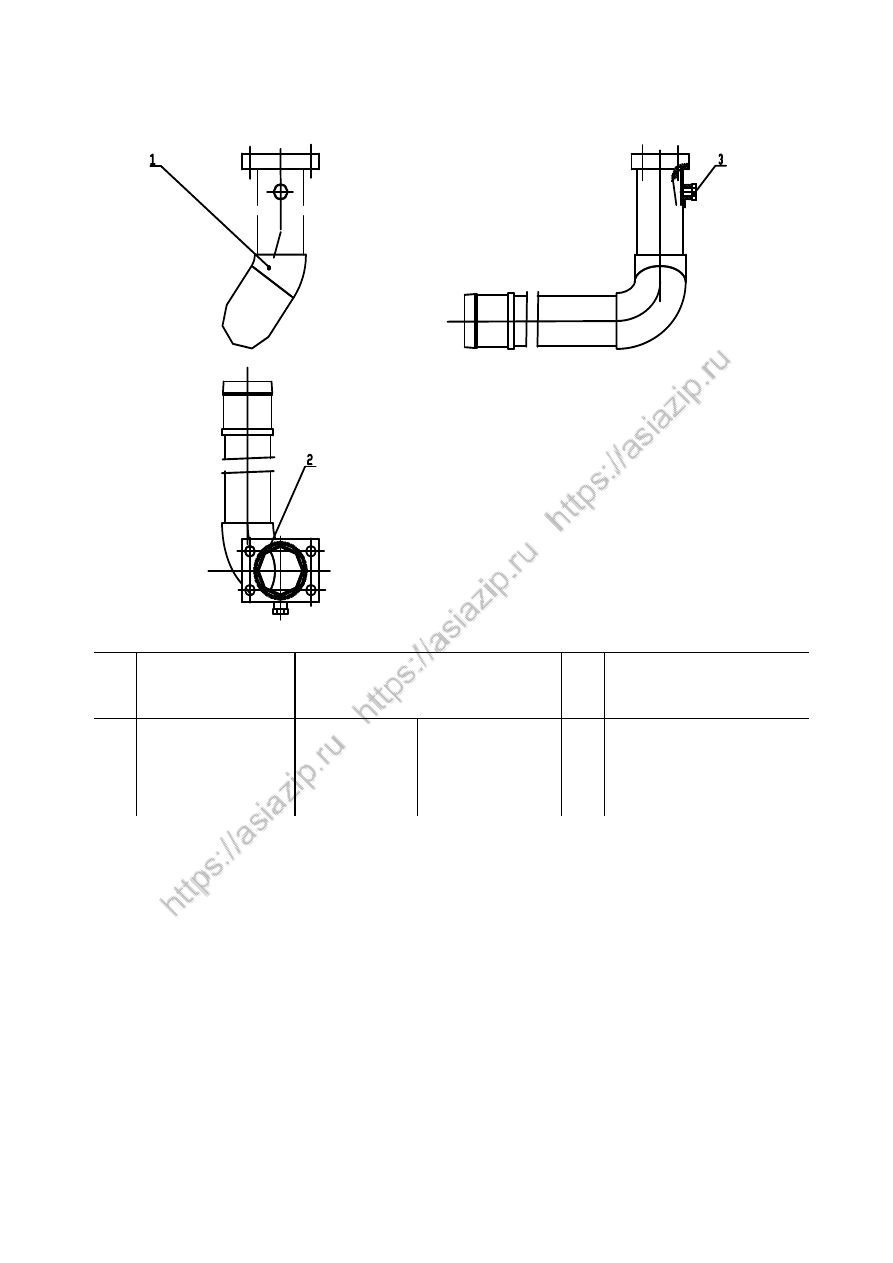

吸油管总成

Suction Pipe



1

4

3520VQ21A12-297DD20(

右旋

)

双联叶片泵

 vane

pump

1

5

FL-20(

配螺栓：

SAE7/16-14UNC-2A)Z

法兰组件

Connector

1

6

1DFL4-36-20Z

法兰接头

Connector

1

7

2HD9-42-36OGZ

接头

Connector

1

8

S25A02.0B

单向阀

Valve

1

9

1DH9-36-42OGZ

接头

Connector

1

10

20512-36-16Z/20592-36-16ZX4SP16X7
80

软管总成

Hose

1

11

Z38G0804T1

优先转控阀总成

Valve

1

12

Z50G0804T15

应急转向动力总成

 Lash-up

Clamp

1

13

20411-36-12TZ/20411-30-12ZX1T12GT
X1800

软管总成

Hose

1

14

20491-22-08ZX2T08GTX285V90

软管总成

Hose

1

15

20411-30-12ZX2T12GTX1980

软管总成

Hose

1

16

20411-14-04ZX1T04GTX1900

软管总成

Hose

1

17

20491-14-05Z/20491-18-05ZX1T05GT
X380V0

软管总成

Hose

1

18

BZZ-800(FK-0/20)

（渐花、动态）



转向器

Steering Unit

1

19

GB/T 5783-2000

螺栓M10×45

Bolt M10X45

4

20

GB/T 93-1987

垫圈10

Washer10

10

21

1CM-26-20WDZ

端直通接头

Connector

2

22

1CM-30-20WDZ

端直通接头

Connector

2

23

1CM-14-12WDZ

端直通接头

Connector

1

24

20411-26-10ZX2T10ITX1420

软管总成

Hose

1

25

AC6CC-26LN(

带并紧螺母

)

隔壁三通接头

Connector

2

26

20441-26-08TZ/20411-26-08TZX2T08I
TX1300

软管总成

Hose

2

27

20411-26-10ZX2T10ITX1400

软管总成

Hose

1

28

20411-26-08TZ/20441-26-08TZX2T08I
TX780

软管总成

Hose

1

29

20411-26-08TZ/20441-26-08TZX2T08I
TX860

软管总成

Hose

1

30

1CM-26-22WDZ

接头

Connector

2

33

CG935GS-ZX1



左转向缸

Steering Cylinder

1

34

1CH9-26-22OGZ

接头

Connector

2

35

Z35H0802T16

前油缸销总成

Pin Assem.

2

36

JB/T7940.1-1995

油杯M10X1

Oil Cup M10X1

4

37

Z35H0801T16

后油缸销总成

Pin Assem.

2

38

Z38G0806T1

转向轴润滑油管总成

Pipe

2

39

K0608-10Z

管夹

Clamp

4



44



Z38G08T1

转向系统

  Steering System



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



40

GB/T 5783-2000

螺栓M10×15

Bolt M10X15

4

41

PT-3-DKL

测压接头

Connector

1

42

TTPG1-430

管夹总成

Clamp

1

43

TTPG1-426.9

管夹总成

Clamp

1

44

20411-30-12Z/20491-30-12ZX1T12ITX
1640

软管总成

Hose

1

45

GB/T 5783-2000

螺栓M16X45

Bolt M16X45

2

46

GB/T 93-1987

垫圈16

Washer16

6

47

SAE5/8-11UNC-2A

长

50

螺栓

BoltSAE5/8-11UN
C-2A

4

48

GB/T 5783-2000

螺栓M12X30

Bolt M12X30

4

49

GB/T 93-1987

垫圈12

Washer12

4

51  Z38G0805T1

汇流座总成

Confluence Body
Valve

1

52  CC-14Z

三通接头

Connector

1

53  7MC-14SZ

测压接头

Connector

1

54  1CM-16-14WDZ

接头

Connector

1

55  5QM9-12C-10FALNZ

接头

Connector

2

56  2C9-26Z

接头

Connector

2

57  Z38G080000001T1

支板

Supporting plate

1

58  GB/T 5783-2000

螺栓M10X20

Bolt

M10X20



2

59  CG935GS-ZX2

右转向缸

Steering Cylinder

1

60  GB/T 93-1987

垫圈8

Washer8

8

61  K0608-40Z

管夹

Clamp

1

62  GB/T 5783-2000

螺栓M8X20

Bolt

M8X20



5

63  K0608-16Z

管夹

Clamp

2

64  K0608-29Z

管夹

Clamp

2

65  TTPG1-322

管夹

Clamp

2

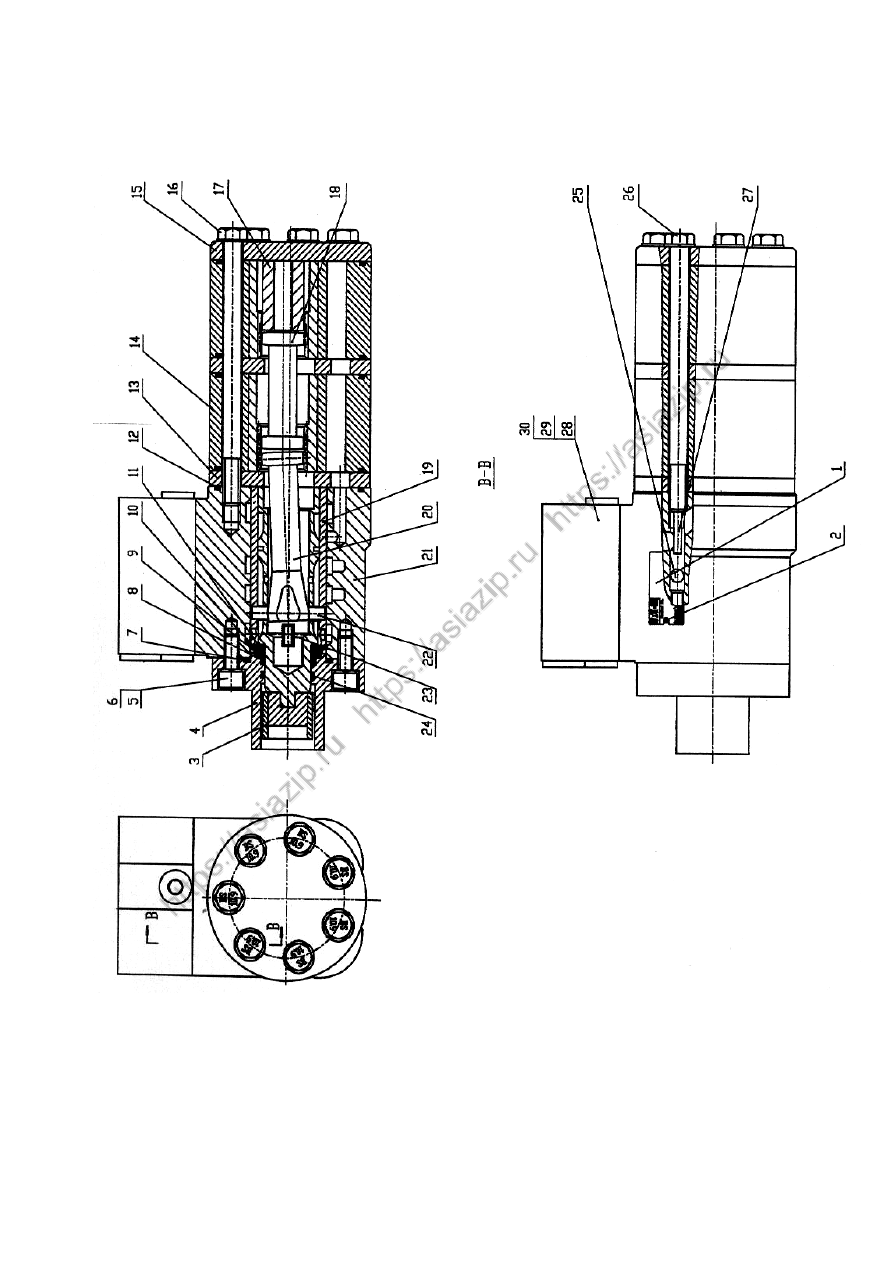

45

BZZ-800(FK-0/20)

（渐花、动态）转向器 Steering Unit


















46

BZZ-800(FK-0/20)

（渐花、动态）转向器 Steering Unit



序号

Item



代     号

Part      No.



名



称

Parts                  Name



数量

Q'ty

备注

Remark



1



标牌

Nameplate

1

2



铆钉

Rivet

2

3



连接块组件



Block Assembly

1

4



前盖

Front Cover

1

5



螺钉

Screw

4

6



弹簧垫圈

Washer

4

7



O形密封圈

O-Ring

1

8



轴密封圈

Seal

1

9



挡环

Ring

1

10



滚针轴承

Ball Bearing

1

11



滑环

Ring

1

12



O形密封圈

O-Ring

5

13



隔盘

Wear Plate

2

14



定转子副

Gerotor Ring and star

2

15



后盖

Rear Cover

1

16



螺栓

Bolt

6

17



限位块

Spacer

1

18



联动轴I

Drive I

1

19



阀芯阀套副

Spool and Cover

1

20



联动轴II

DriveII

1

21



阀体

Valve Body

1

22



销子

Pin

1

23



弹簧片

Reed

6

24



O形密封圈

O-Ring

1

25



钢球

Steel Sphere

1

26



限位弹簧

Spring

1

27



弹性圆柱销

Pin

1

28



阀块

Valve

1

29



螺钉

Screw

2

30



O形密封圈

O-Ring

4






47

Z38G0801T1

  吸油管总成 Suction Pipe







Z38G0801T1

  吸油管总成 Suction Pipe





序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty

备注

Remark



1

Z38G080101T1

吸油管

Suction Pipe



1

2

GB3452.1-92

O形圈82.5X3.55

O-Ring

82.5X3.55



1

3

4M-14WD

堵头

plug up

1
























48

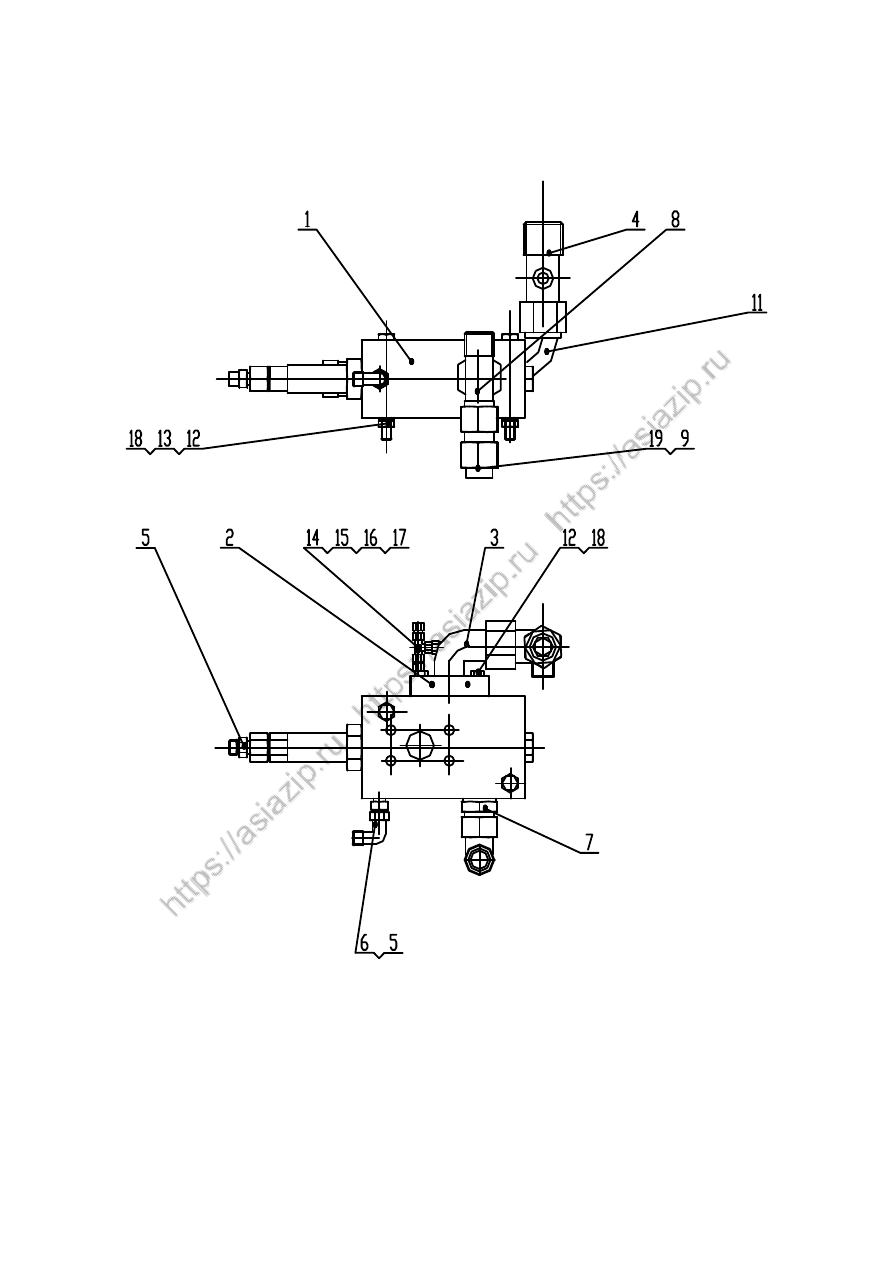

Z38G0804T1  优先转控阀总成  Valve



















49













Z38G0804T1  优先转控阀总成  Valve

序号

Item



代  号

Part No.



名



称

Parts            Name



数量

Q'ty

备注

Remark



1

VLE-150/882-6902-065

优先转控阀

Valve

1

2

FL-20Z

法兰组件

Flange

1

3

1DFL9-36-20M12(CG)Z

法兰接头

Connector

1

4

CDCD-36-22-36Z

三通接头

Connector

1

5

1CM-14-12WDZ

端直通接头

Connector

2

6

2C9-14Z

90°弯头

Connector

2

7

1CM-30-33WDZ

端直通接头

Connector

1

8

BC-30Z

三通接头

Connector

1

9

7MC-14-30SZ

过渡接头

Connector

1

10

2D9-36Z

90°弯头

Connector

2

11

GB/T70.1-2000

螺栓M10X100

Bolt M10X100

2

12

GB/T 93-1987

垫圈10

Washer 10

6

13

1CM-12WDZ

端直通接头

Connector

1

14

BC-12Z

三通接头

Connector

1

15

7MC-12SZ

过渡接头

Connector

2

16

4M-12WDZ

堵头

Plug

1

17

GB/T 6170-2000

螺母M10

Nut M10

2

18

GB/T 5783-2000

螺栓M10X30

Bolt M10X30

4

19

PT-3-DKL

测压接头

Connector

1



50

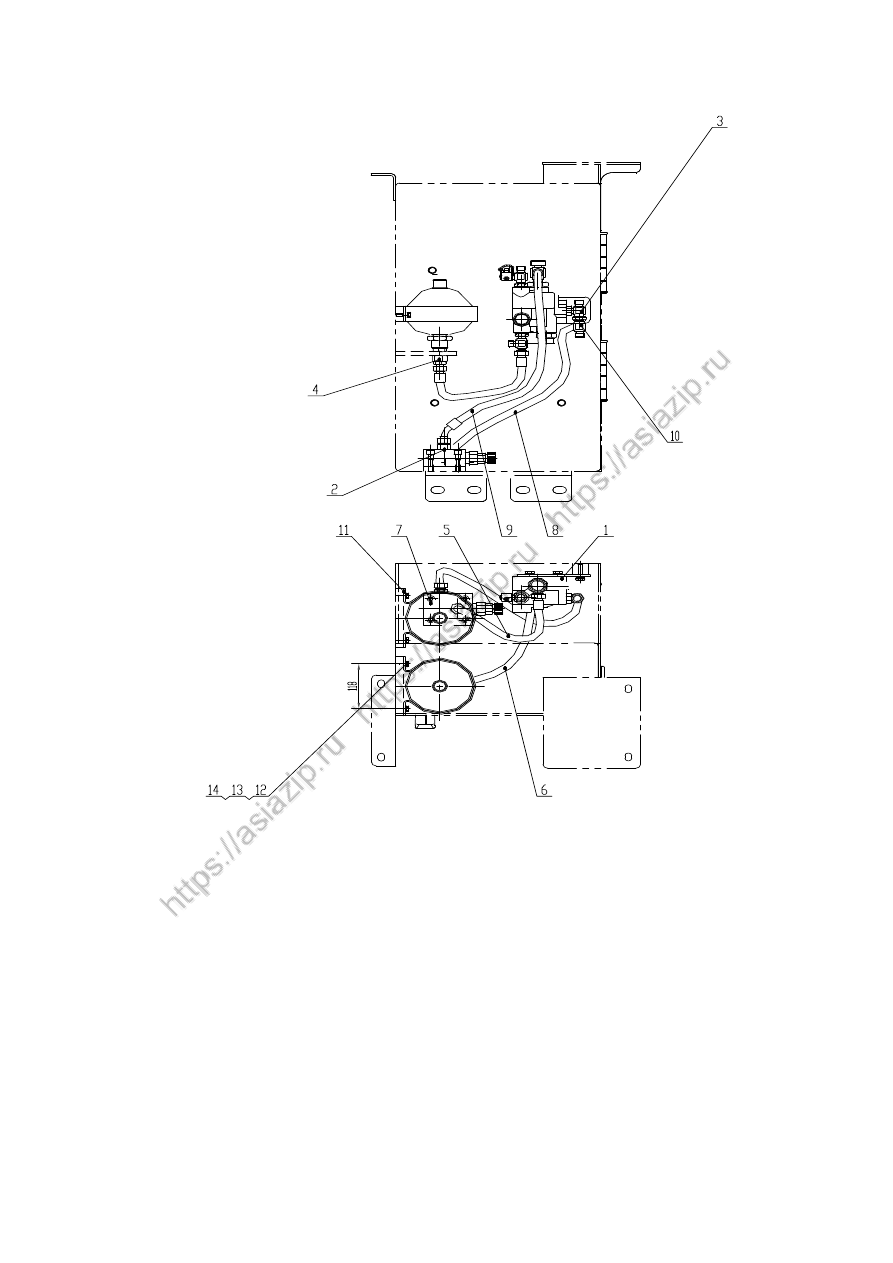

Z50G0804T15 应急转向动力总成  Lash-up Clamp


















51



Z50G0804T15

应急转向动力总成  Lash-up Clamp

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

12869-00

应急转向动力单元 Lash-up Clamp



1

2

2HC9-22-18OG

弯接头

Connector



1

3

RD-12L

单向阀

Valve

1

4

2C-22-18

接头

Connector

1

5

1CM-30-27WD

（

M27X2

）



接头

Connector

1

6

GB93-87

垫圈10

Washer 10

4

7

GB/T70.1-2000

螺栓M10×45

Bolt M10X45

4

8

GB41-86

螺母M10

Nut

 M10



4

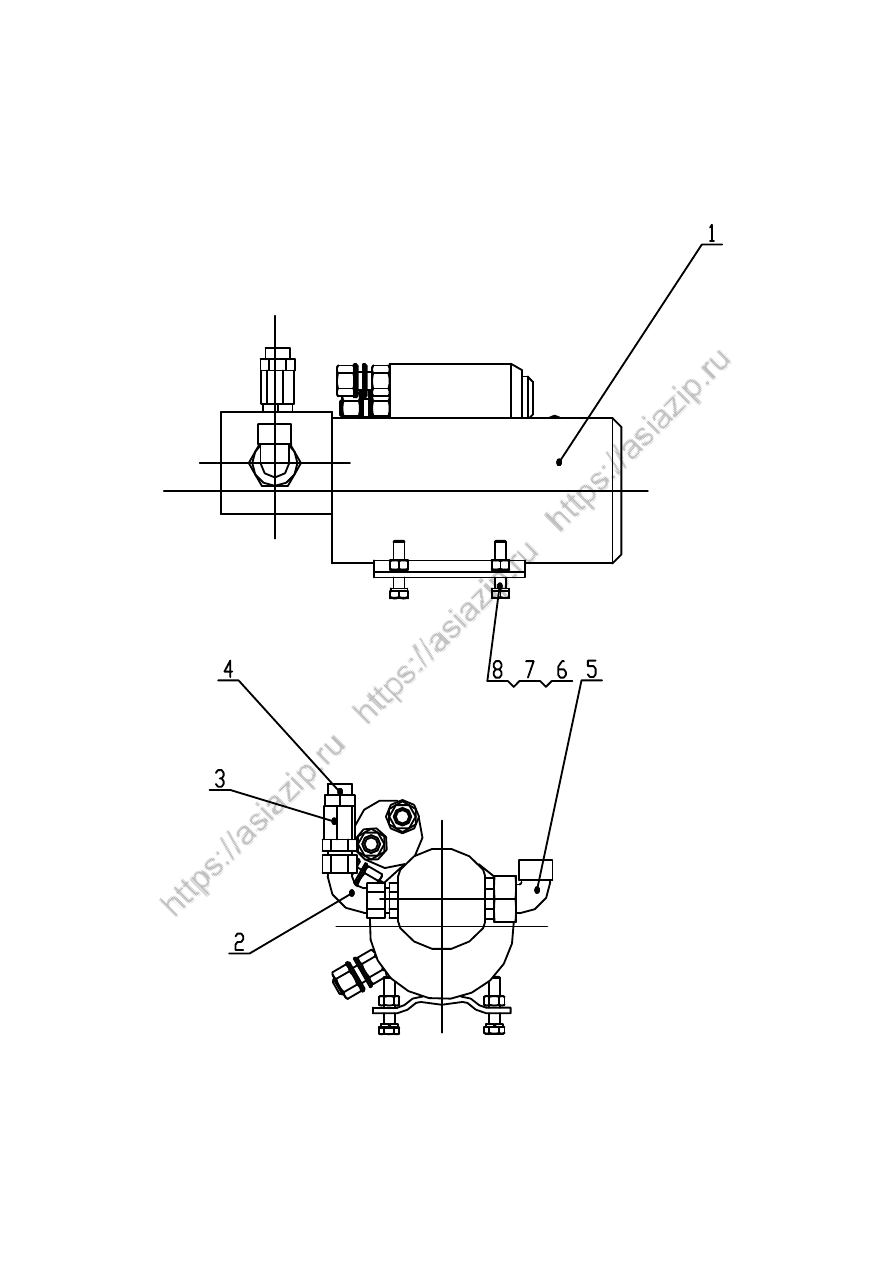

52



12869-00

应急转向动力单元  Lash-up Clamp











53



12869-00

应急转向动力单元  Lash-up Clamp













































序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty

备注

Remark



1



泵总成

Pump Assembly

1

1a



溢流阀

Pressure

relief

valve

1

2



马达

Motor

1

3



纸垫

Garket

1

4



起动开关

Start Switch Kit

1

4a



母线

Bus Bar

1



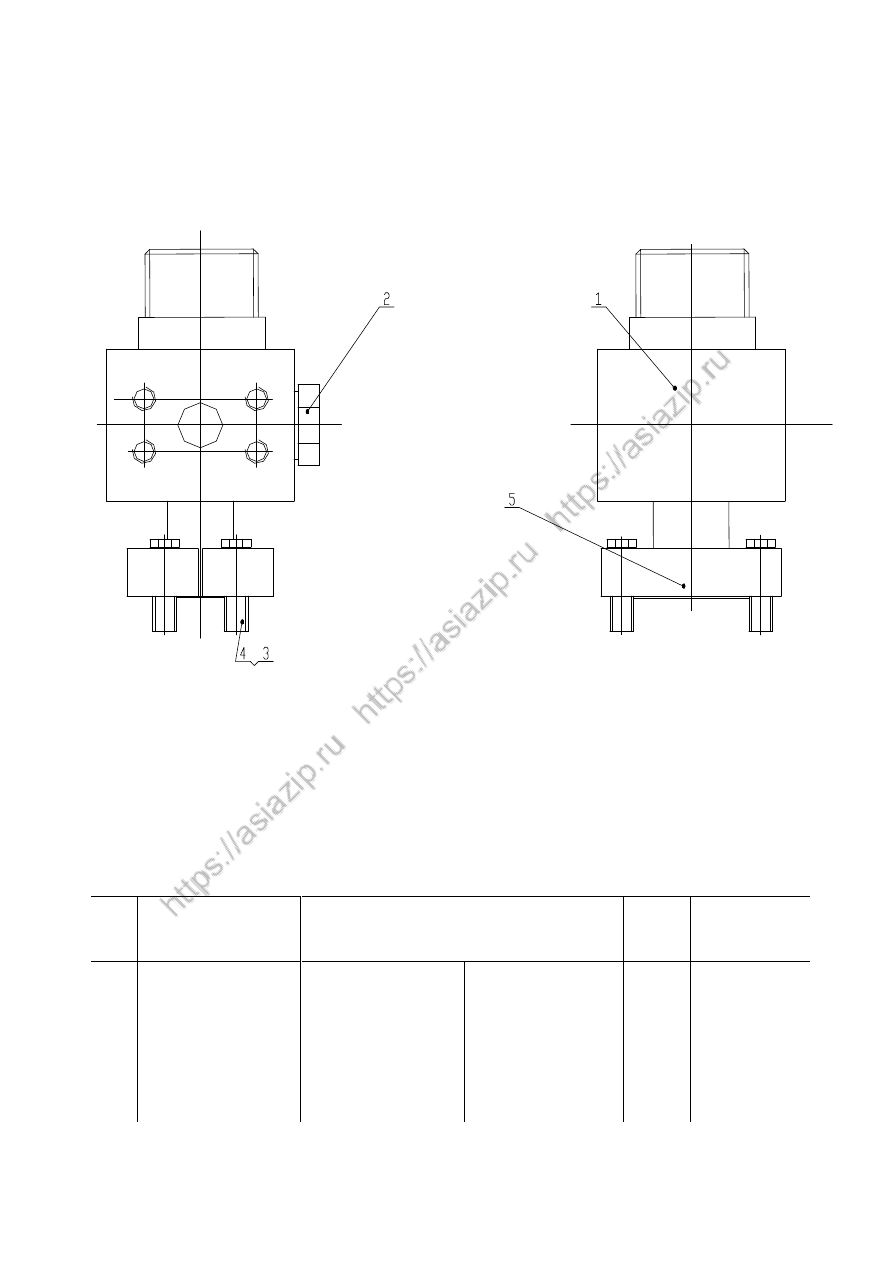

54





Z38G0805T1

汇流座总成

  Confluence Body Valve




















Z38G0805T1

汇流座总成

  Confluence Body Valve





序号

Item



代  号

Part No.



名



称

Parts            Name



数量

Q'ty



备注

Remark



1

Z38G080501T1

汇流座

Confluence Body

1

2

4MN-14WDZ

堵头

Connector

1

3

GB/T 5783-2000

螺栓M10X30

Bolt M10X30



4

4  GB/T93-1987

垫圈10

Washer 10

4

5

FL-20Z

法兰

Connector

1








55



CG935GS- ZX1/ZX2

左

/

右转向油缸总成

Steering Cylinder













56



CG935GS- ZX1/ZX2

左

/

右转向油缸总成

Steering Cylinder

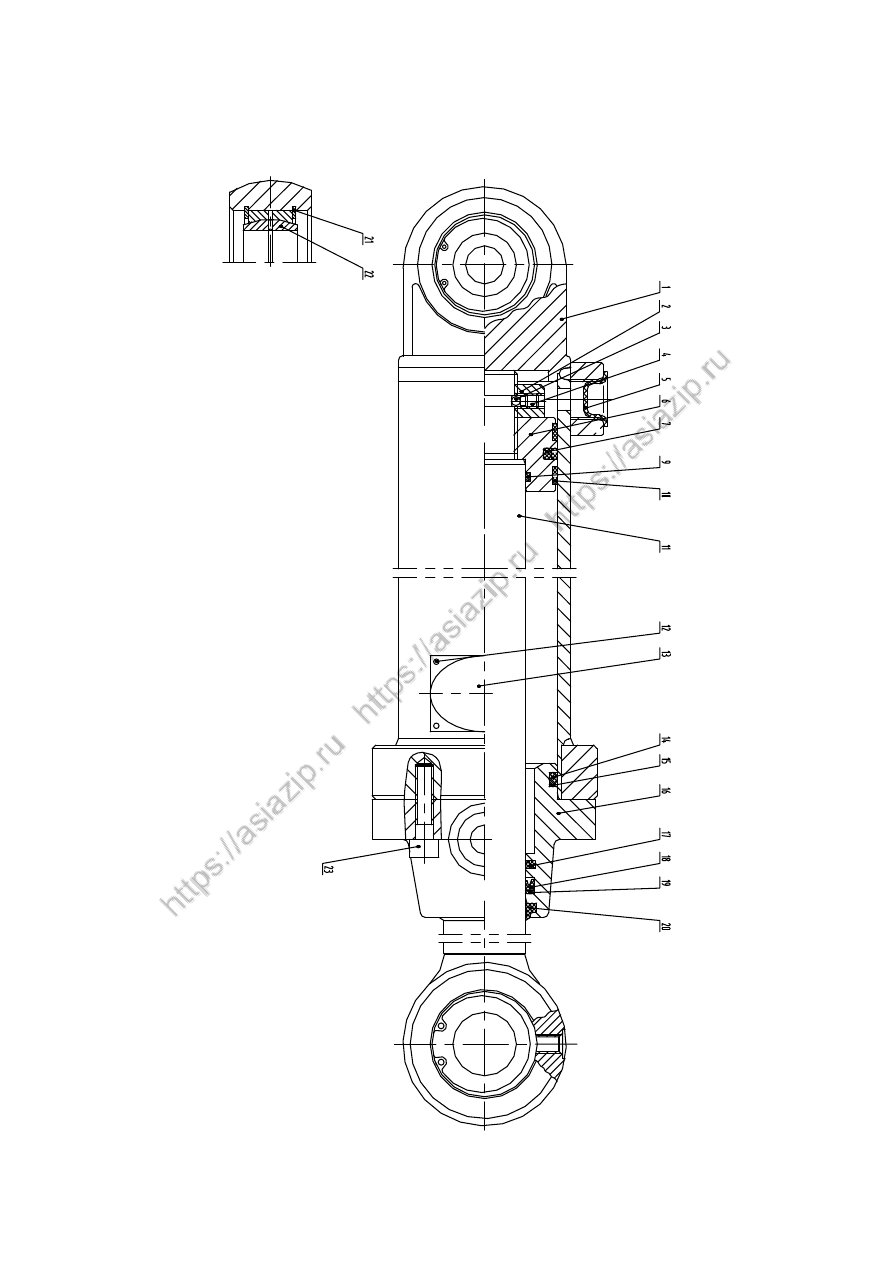

序号

Item

代



号



Part No.

名



称



Parts  Name

数



量



Q’ty

备注

Remark

1 ZL35F80/45.1.00

缸体



Cylinder 1





2 JB/ZQ3876-86

防尘塞

20.5

Dustproof stuff 20.5

2





3 ZL30.8.3f-1

螺母



nut 1



4 GB/T308

钢球φ

5 Steel

ball

φ

5

1





5 GB97-85

螺钉

M8X10

Bolt M8X10

1



6 ZL30.8.3f-2

活塞



Pston 1



7 CKW0800

孔用组合密封



Hole rproof

1



9 GB1235-76

O

形密封圈φ

50X3.1

O_Ring

φ

50X3.1



1

10

支承环

80X9.5X2.5

Trestle table80X9.5X2.5

2



11 ZL35F80/45.2.00

活塞杆



Pole pston

1



12 GB109-86

铆钉φ

2X4 Rivet

φ

2X4

4

13 Q/CGY

MP-01

铭牌



Nameplate

1



14 GB1235-76

O

形密封圈φ

80X5.7

O_Ring

φ

80X5.7



1

15 ZL30.8.3f-3

挡圈φ

80X

φ

71X2 Snap

Ring

φ

80X

φ

71X2

1

16 ZL35F80/45-1

缸盖



Lid 1



17 CKS0450

轴用组合密封



Axile rproof

1



18

拉杆封

45X55X6

Quoit45X55X6 1



19 ZL30.8.3f-4

挡圈φ

54.7X

φ

45X3 Snap

Ring

φ

54.7X

φ

45X3

1

20 K45

CK

型防尘圈



Quoit 1



21 GB893.1-86

挡圈

55

Snap Ring55

4



22 GB304.5-81

关节轴承

GE35ES

AxletreeGE35ES 2



23 GB70-86

螺钉

M10X40

Bolt M10X40

6





57

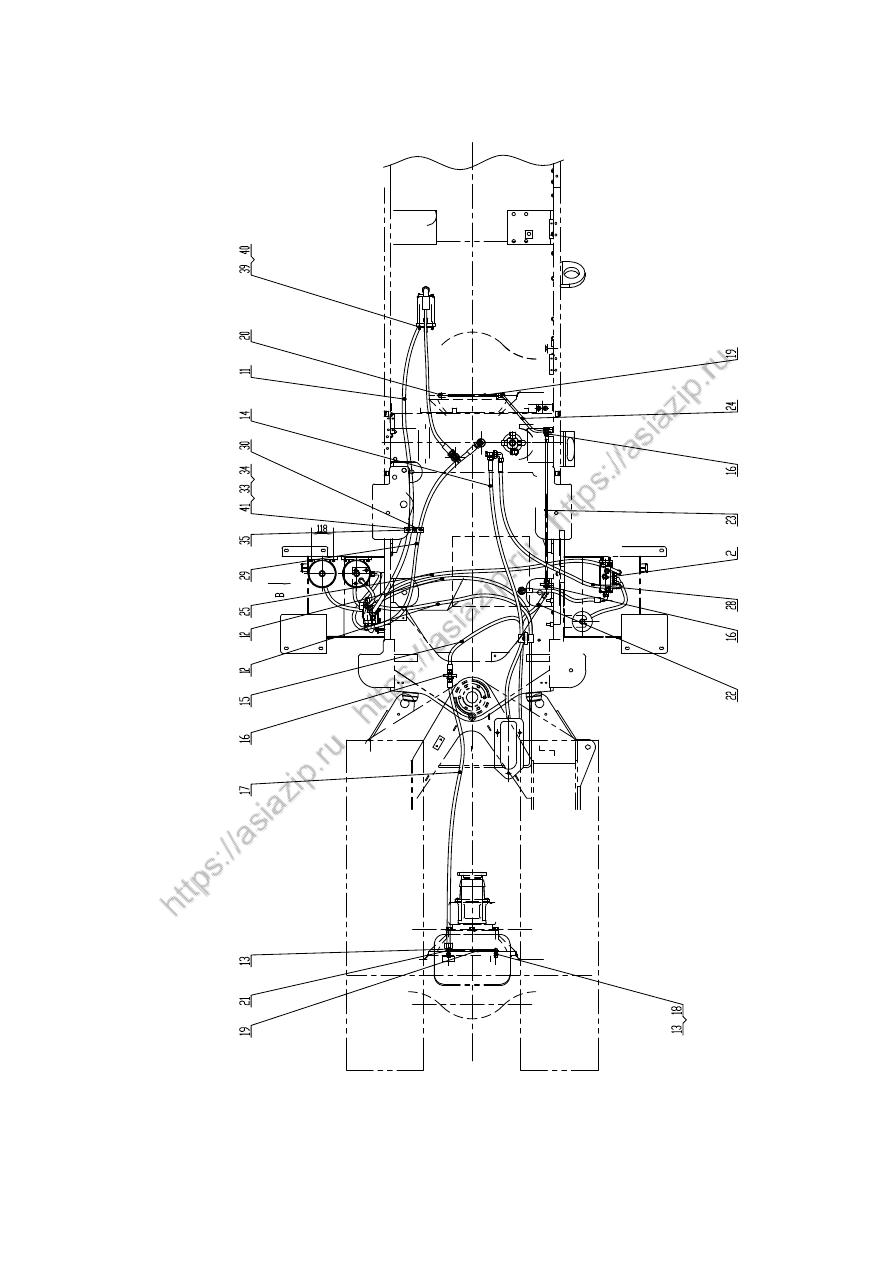

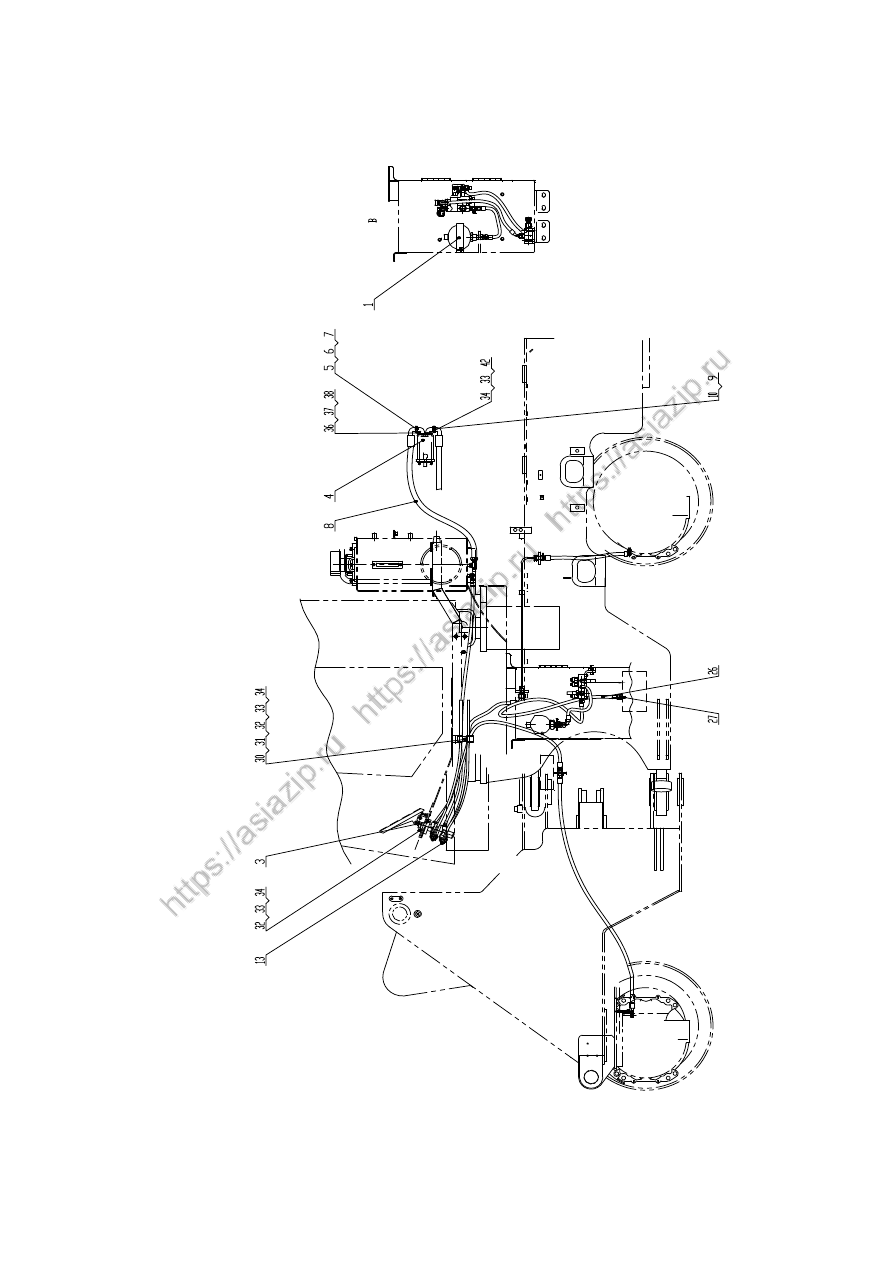

制动系统





Braking System





























58



Z38G09T2

制动系统

  Braking System











59



Z38G09T2

制动系统

  Braking System












60

Z38G09T2

制动系统

  Braking System

序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

1

Z38G0901T2



右箱制动元件



Valve Assembly

1





2

Z38G0902T2



左箱制动元件



Valve Assembly

1





3

Z38G0903T2



脚制动阀总成



Service Brakes

1





4

CBQZ-F525-A￠L



制动泵



pump

1





5

1CFL9-36-20Z



法兰弯头



Connector

1





6

FL-20Z



法兰



Connector

1





7

2C9-36Z



弯头



Connector

1





8

20411-36-12Z/20441-36-12Z
X1T12X840



胶管总成



Hose

1





9

1DFL9-30-12Z



法兰弯头



Connector

1





10

FL-12Z



法兰



Connector

1





11

20591-30-12Z/20511-30-12Z
X2T12X1580



胶管总成



Hose

1





12

20491-18-05Z/20411-18-05Z
X2T05ITX1880



胶管总成



Hose

2





13

2C9-18Z



过渡接头



Connector

2





14

20411-18-05ZX1T05ITX1600



胶管总成



Hose

1





15

20411-18-05Z/20491-18-05Z
X1T05ITX830



胶管总成



Hose

1





16

6C-18LNZ



过渡接头



Connector

3





17

20411-18-05ZX1T05ITX2080



胶管总成



Hose

1





18

1CH-18-14Z



过渡接头



Connector

2





19

Z35F0905L



弯管总成



Steel tube

2





20

1CH9-18-14OGZ



可调向弯头



Connector

2





21

BC-18Z



三通接头



Connector

2





22

20411-18-05Z/20441-18-05Z
X1T05ITX1050



胶管总成



Hose

1





23

Z38G0904T1



钢管总成



Steel tube

1





24

20411-18-05Z/20491-18-05Z
X1T05ITX530



胶管总成



Connector

1





25

20491-18-05Z/20411-18-05Z
X1T05ITX2100



胶管总成



Hose

1





26

20411-18-05Z/20491-18-05Z
X1T05ITX1540



胶管总成



Hose

1





27

1CM-18-10WDZ



过渡接头



Connector

1












61

Z38G09T2  制动系统  Braking System

序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

28

20491-18-06Z/20411-18
-06ZX1T06ITX1530



胶管总成



Hose

1





29

20411-18-06Z/20491-18
-06ZX106ITX1580



胶管总成



Hose

1





30

K0608-18Z



管夹



Clip

5





31

GB/T 6170-2000



螺母 M8



Nut M8

1





32

GB/T 5783-2000



螺栓 M8X35



Bolt M8X35

4





33

GB/T 93-1987



垫圈 8



Washer 8

9





34

GB/T 97.1-2000



垫圈 8



Washer 8

9





35

K0608-24Z



管夹



Clip

1





36

GB/T 5783-2000



螺栓 M10x30



Bolt M10X35

4





37

GB/T 93-1987



垫圈 10



Washer 8

4





38

GB/T 97.1-2002



垫圈 10



Washer 10

4





39

GB/97.1-2002



垫圈 12



Washer 12

2





40

GB/T 70.1-2000



螺钉 M12x30



Bolt M12X30

2





41

GB/T 5783-2000



螺栓 M8X16



Bolt M8X16

1





42

GB/T 5783-2000



螺栓 M8X30



Bolt M8X30

4

























62

Z38G0901T2 右箱制动元件 Valve Assembly






















63

Z38G0901T2 右箱制动元件 Valve Assembly

序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

1

Z38G090101T2



充液阀总成



Control manifold Assembly

1





2

Z38G090102T2



溢流阀总成



safety valve

1





3

BC-18Z



三通接头



Connector

1





4

6GC-08-18LNZ



隔壁接头



Connector

2





5

20411-18-05ZX1T05ITX420



胶管总成



Hose

1





6

20411-18-05ZX1T05ITX540



胶管总成



Hose

1





7

SBO210-1E1/112U-200AK55



蓄能器



accumulators

2





8

20491-18-05ZX1T05ITX470
V0



胶管总成



Hose

1





9

20441-18-05Z/20411-18-0
5ZX1T05ITX600



胶管总成



Hose

1





10

CC-18Z



三通接头



Connector

1





11

Z38G090102T1



管夹



Clip

2





12

GB/T 93-1987



垫圈 8



Washer 8

4





13

GB/T 97.1-2002



垫圈 8



Washer 8

4





14

GB/T 5783-2000



螺栓 M8X16



Bolt M M8X16

4



























64

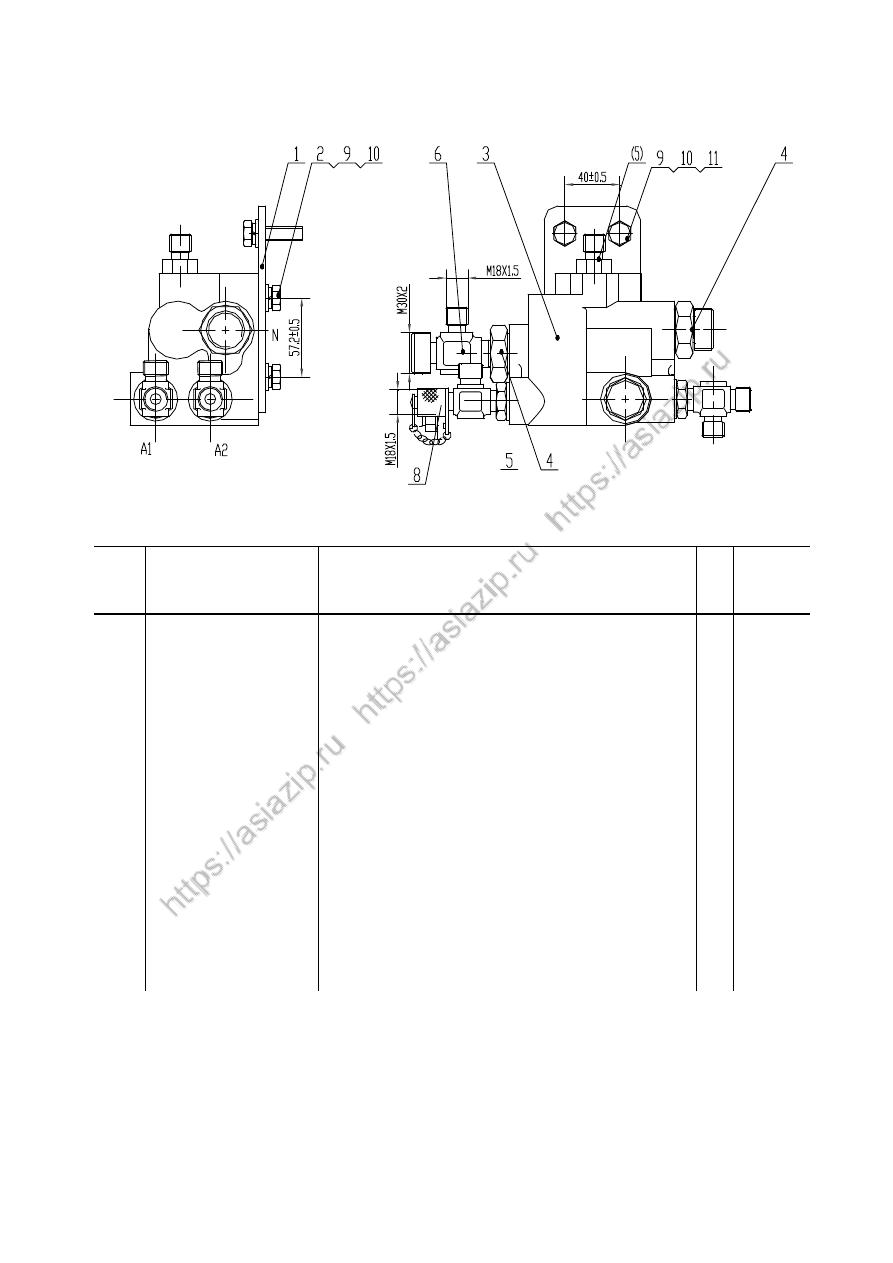

Z38G090101T2 充液阀总成 Control manifold Assembly







Z38G090101T2 充液阀总成 Control manifold Assembly



序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

1



Z50G090102001T15



充液阀支板



board

1





2



Z30090100008



螺栓



Bolt

2





3



06-463-200



充液阀



Control manifold

1





4



1DO-30-12Z



过渡接头



Connector

2





5



1CO-18-08Z



过渡接头



Connector

4





6



CDCD-30-18-30Z



过渡接头



Connector

1





7



CC-18Z



过渡接头



Connector

3





8



2OC-08-12Z1-908-06-20
-010Z



测压接头



Connector

1





9



GB/T 97.1-2002

垫圈 10



Connector

4





10



GB/T 93-1987



垫圈 10



Washer 10

4





11

GB/T 5783-2000



螺栓 M10X35



Bolt M10X35

2
