CHENGGONG CG938H. Каталог запчастей - часть 3



65

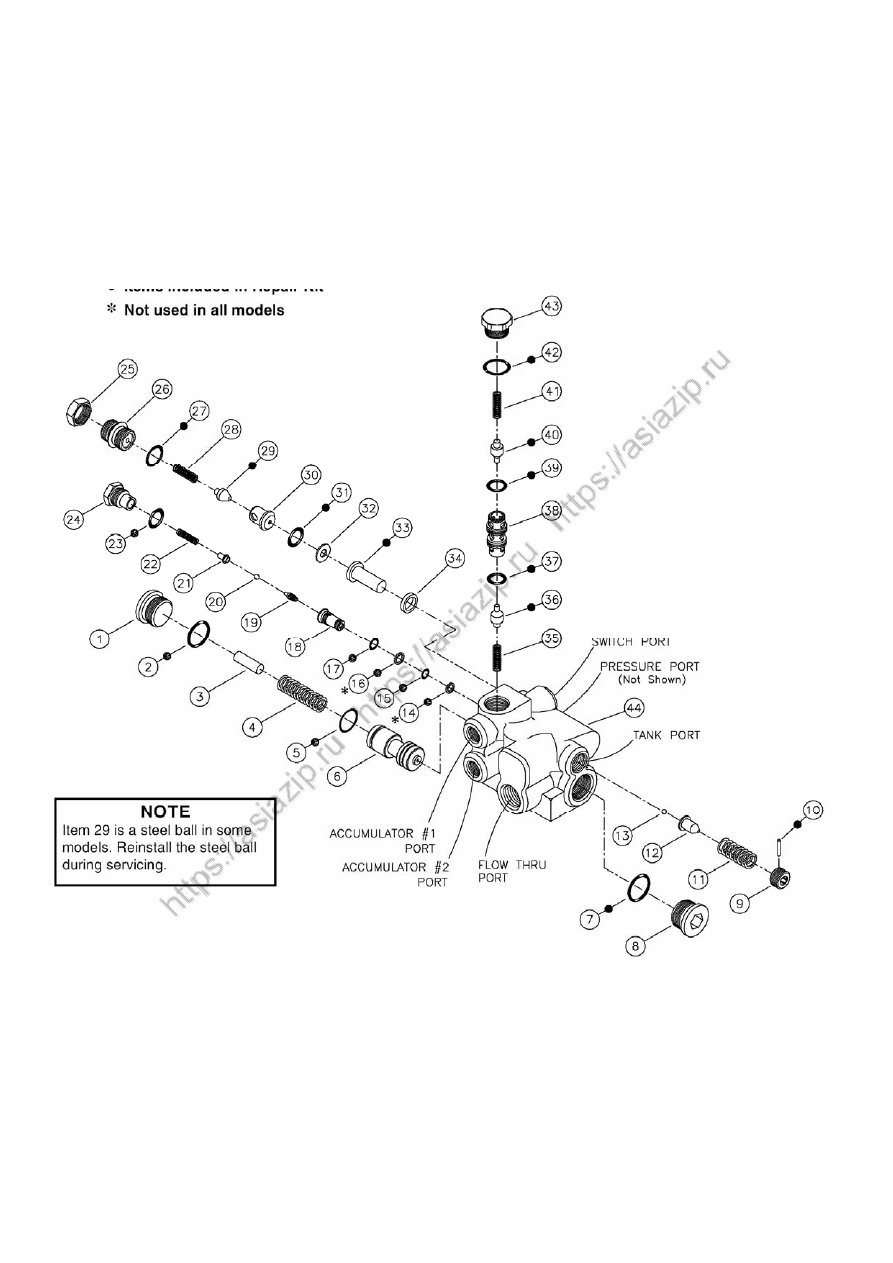

06-463-200 充液阀 Control manifold














































66

06-463-200 充液阀 Control manifold

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1



堵头

Plug

1



2



O形圈

O-Ring



1



3



阀芯

Spool

1



4



弹簧

Spring

1



5



O形圈

O-Ring



1



6



顶杆

Pole

1



7



O形圈

O-Ring

1



8



堵头

Plug



1



9



丝堵

Plug

1

10

销子

Pin

1



11

弹簧

Spring

1



12



阀芯

Spool

1



13



滚珠

Ball bearing

1



14



垫圈

Washer

1



15



O形圈

O-Ring



1



16



垫圈

Washer

1



17



O形圈

O-Ring



1



18



阀芯

Spool

1



19



顶杆

Pole

1



20



滚珠

Ball bearing

1



21



顶杆

Pole

1



22



弹簧

Spring

1



23



O形圈

O-Ring



1



24



丝堵

Plug

1



25



螺帽

Screw cap

1



26



丝堵

Plug

1



27



O形圈

O-Ring



1



28



弹簧

Spring

1



29



顶杆

Pole

1



30



阀芯

Spool

1



31



O形圈

O-Ring



1



32



垫圈

Washer

1



33



顶杆

Pole

1



34



阀芯座

Spool Seat

1



35



弹簧

Spring

1





67

06-463-200 充液阀 Control manifold

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



36

顶杆

Pole

1



37

O形圈

O-Ring



1



38

阀芯

Spool

1



39

O形圈

O-Ring



1



40

顶杆

Pole

1



41

弹簧

Spring

1



42

O形圈

O-Ring

1



43

丝堵

Plug



1



44



阀体

Valve Body

1










































68

Z38G090102T2  溢流阀总成 Safety valve







Z38G090102T2  溢流阀总成 Safety valve



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

P165.40.11-2

阀座

Valve body



1



2

DB10K2-40B/200Y

溢流阀

Safety valve



1



3

1CH-18Z

过渡接头

Connector



2



4

GB/T 70.1-2002

螺钉M10X55

Bolt M10X55

4



5

GB/T 93-1987

垫圈10

Washer 10

4



















69

Z38G0902T2 左箱制动元件 Valve Assembly












Z38G0902T2 左箱制动元件 Valve Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1  Z38G090201T1

集成阀总成

Valve



1



2

SBO210-0.5E1/112U-20
0AK

停车蓄能器

accumulators



1



3  6CG-18-08LN

隔壁接头

Connector



1



4  2C9-18Z

弯头

Connector



1



5  BC-18Z

三通接头

Connector



1



6

20491-18-05ZX1T05ITX
360V0

胶管总成

Hose

1










70

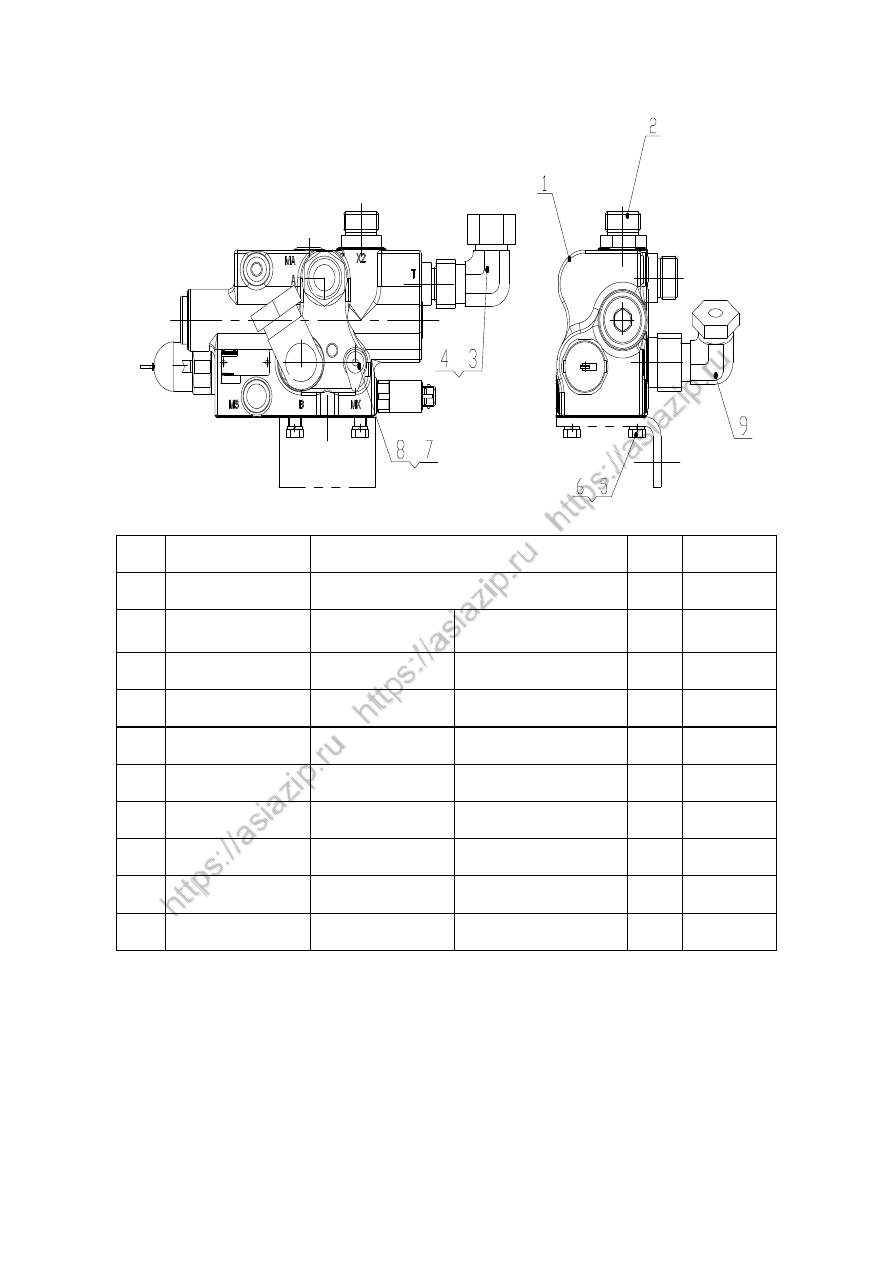

Z38G090201T2 集成阀总成 Valve Assembly





Z38G090201T2 集成阀总成 Valve Assembly



序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

1

Z50G090101001T15

集成阀支架底板

board

1



2

M22362

制动阀块总成

Valve

1



3

1CO-18-08

过渡接头

Connector

3



4

1CN-18-12

过渡接头

Connector

1



5

PS61-50-2MNZ-B-SP-RB-
FS122BarF

停车制动指示灯开关  Press on-off

1



6

PS61-50-2MNZ-A-SP-RB-
FS69BarF

紧急制动压力开关

Press on-off

1



7

PS61-50-2MNZ-B-SP-RB-
FS120BarF

低压报警开关

Press on-off

1



8

GB/T 5783-2000

螺栓 M10X30

Bolt M10X30

2



9

GB/T93-1987

垫圈 10

Washer 10

2



10

GB/T97.1-2002

垫圈 10

Washer 10

2



11

GB/T 5783-2000

螺栓 M5X50

Bolt M5X50

4



12

GB/T 93-2000

垫圈 5

Washer 5

4



13

GB/T 97.1-2000

垫圈 5

Washer 5

4



14

M22362-2

电磁阀

Valve

1







71

Z38G0903T2 脚制动阀总成 Service Brakes







Z38G0903T2 脚制动阀总成 Service Brakes



序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

1



BC-18Z



三通接头



Connector

2





2



1C0-18-06Z



端直通接头



Connector

5





3



2C9-18Z



直角接头



Connector

5





4



1-906-24-30-010Z



测压接头



Connector

2





5



06-466-218



脚制动阀



Service Brakes

1





6



2HC-16-18Z



直接头体



Connector

2





7



GHNH-16-02-14CGZ



三通接头体



Connector

2





8



Z30090200004



螺塞



bolt

1





9



PS61-15-2MNZ-A-SP-RB-
FS5



行车制动灯开关



Press on-off

1





10



PS61-30-2MNZ-A-SP-RB-
FS3



切断动力开关



Press on-off

1

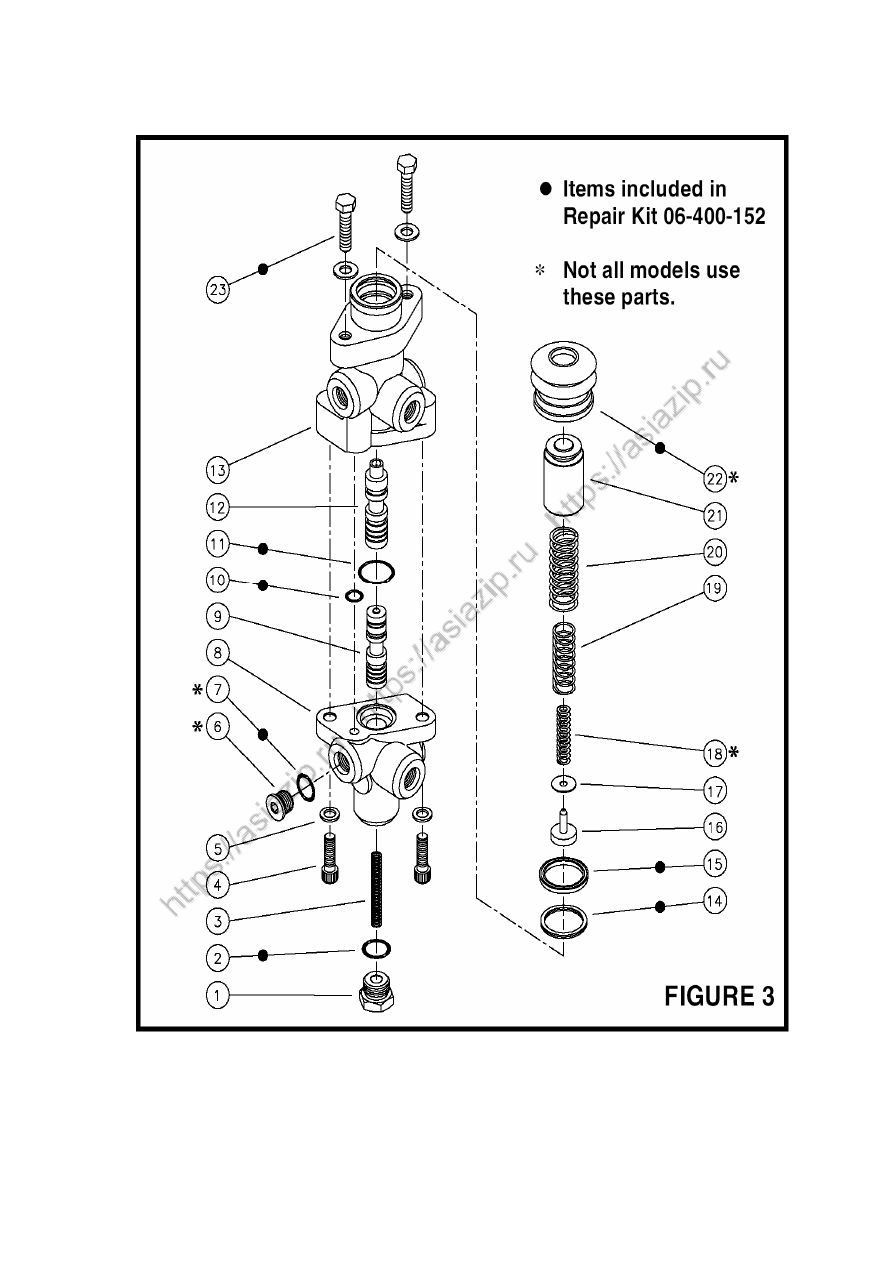

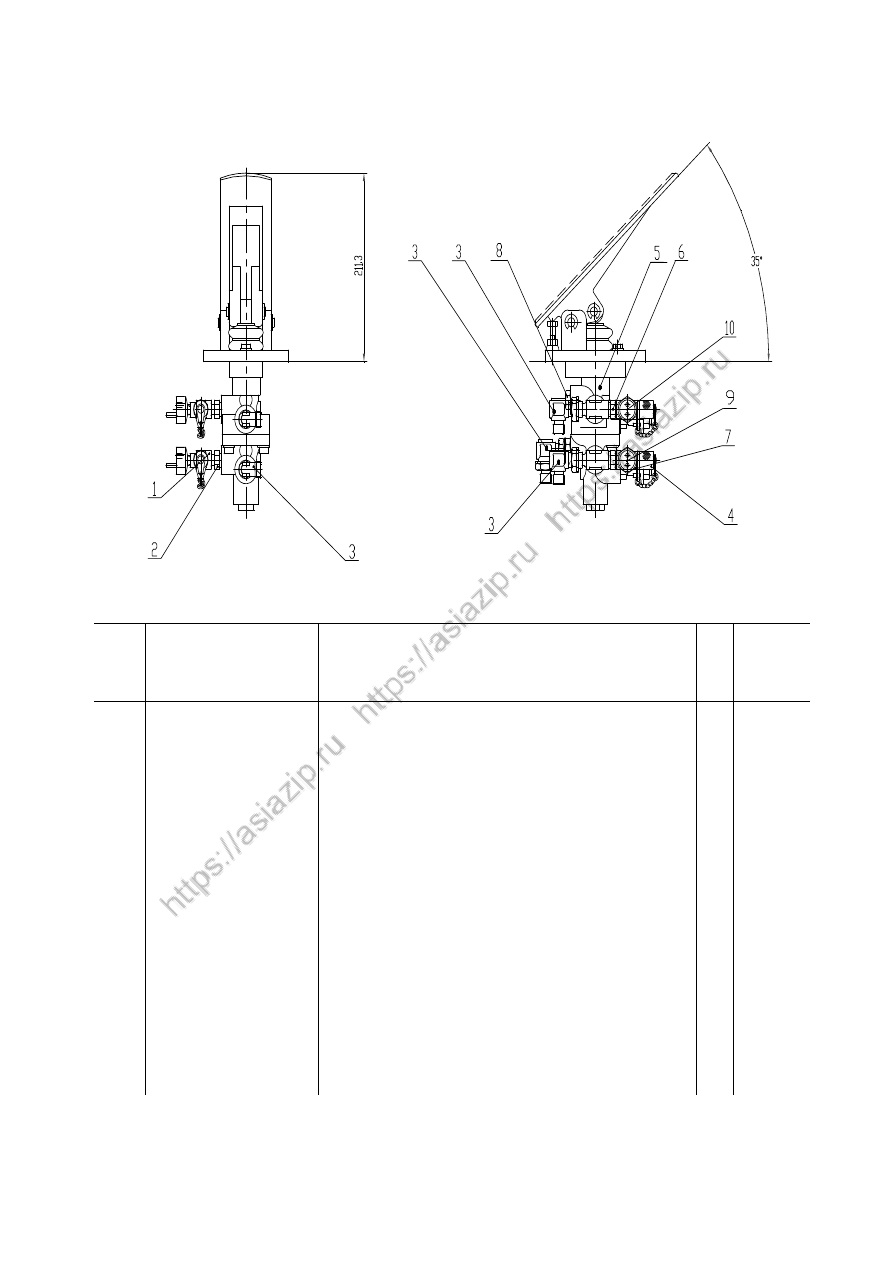

72

06-466-218  脚制动阀 Service Brakes






























































73

06-466-218  脚制动阀 Service Brakes

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1



丝堵

Plug

1



2



O形圈

O-Ring

1



3



弹簧

Spring

1



4



螺栓

Bolt

2



5



垫圈

Washer

2



6



丝堵

Plug

1



7



O形圈

O-Ring



1



8



阀体

Valve Body

1



9



阀芯

Spool

1

10

O形圈

O-Ring

1



11

O形圈

O-Ring

1



12



阀芯

Spool

1



13



阀体

Valve Body



1



14



密封

Seal

1



15



CUP

CUP

1



16



弹簧挡圈

Ring

1



17



垫片

Washer

1



18



弹簧

Spring

1



19



弹簧

Spring

1



20



弹簧

Spring

1



21



活塞

Piston

1



22



安全罩

Cover

1



23



螺钉

Screw

2




















74

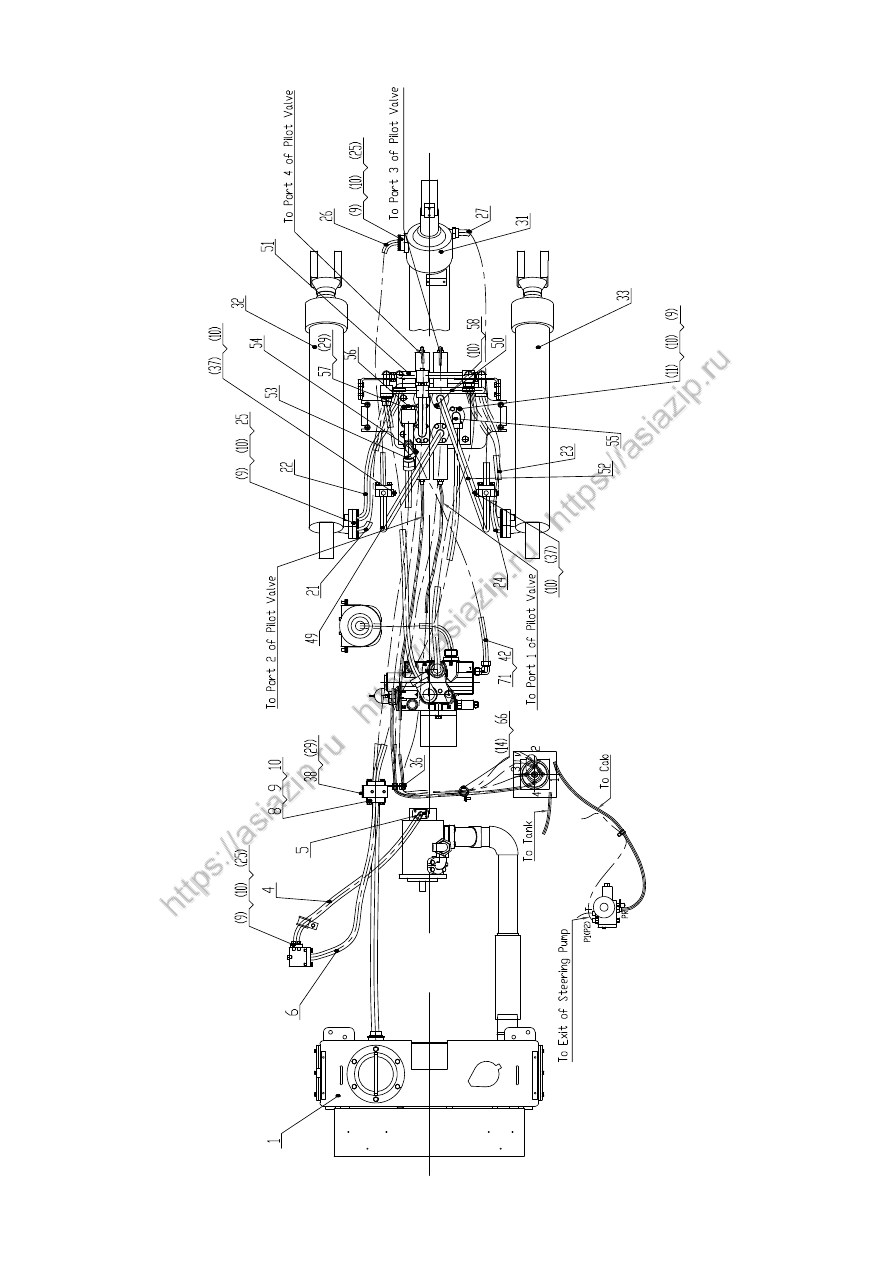

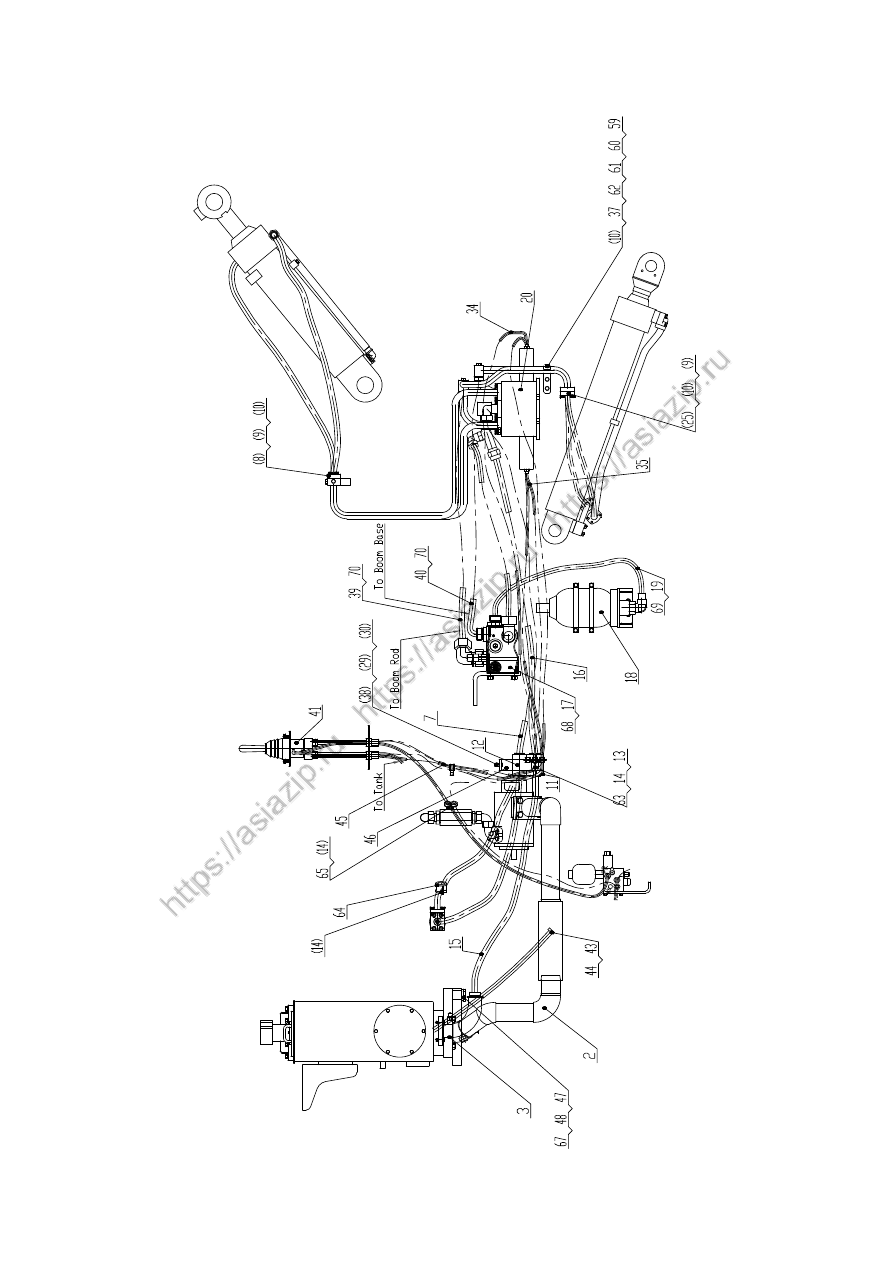

工作液压系统



Implement Hydraulic System





























75

Z38G10T2

工作液压系统

  Implement Hydraulic System





76





77

Z38G10T2

工作液压系统

  Implement Hydraulic System



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty  Remark

1  Z38G1001T2

液压油箱总成

Hydraulic Oil Tank

1



2  Z38G1015T1

箱端吸油总成

Steel Tube Assembly

1



3  Z38G1002T2

回油管总成

Steel Tube Assembly

1



4

87392-12-12(H130)Z/87392-12-12ZX4
SP12X940V270

胶管

Hose

1



5  FL-12Z（配 4 颗 3/8”X16-32 螺栓） 法兰接头

Flange

1



6

20542-42-16TZ/87342-16-16ZX4SP16X
1010V270

胶管

Hose

1



7

87342-16-16Z/20512-42-16ZX4SP16X1
360+RNL

胶管

Hose

1



8  FL-16Z

法兰组件

Flange

4



9  GB/T 5783-2000

螺栓 M10X30

Bolt

68



10  GB/T 93-1987

垫圈 10

Washer

92



11  FL-20Z

法兰组件

Flange

3



12  Z38G100000001T1

进回油体

Flange

1



13  Z38G100000002T1

过渡板

Plate

1



14  GB/T 5783-2000

螺栓 M8X16

Bolt

5



15

87341-20-20Z/20411-45-20TZX1T20X1
070

胶管

Hose

1



16

20411-45-20TZ/87341-20-20ZX1T20X1
180RNL

胶管

Hose

1



17

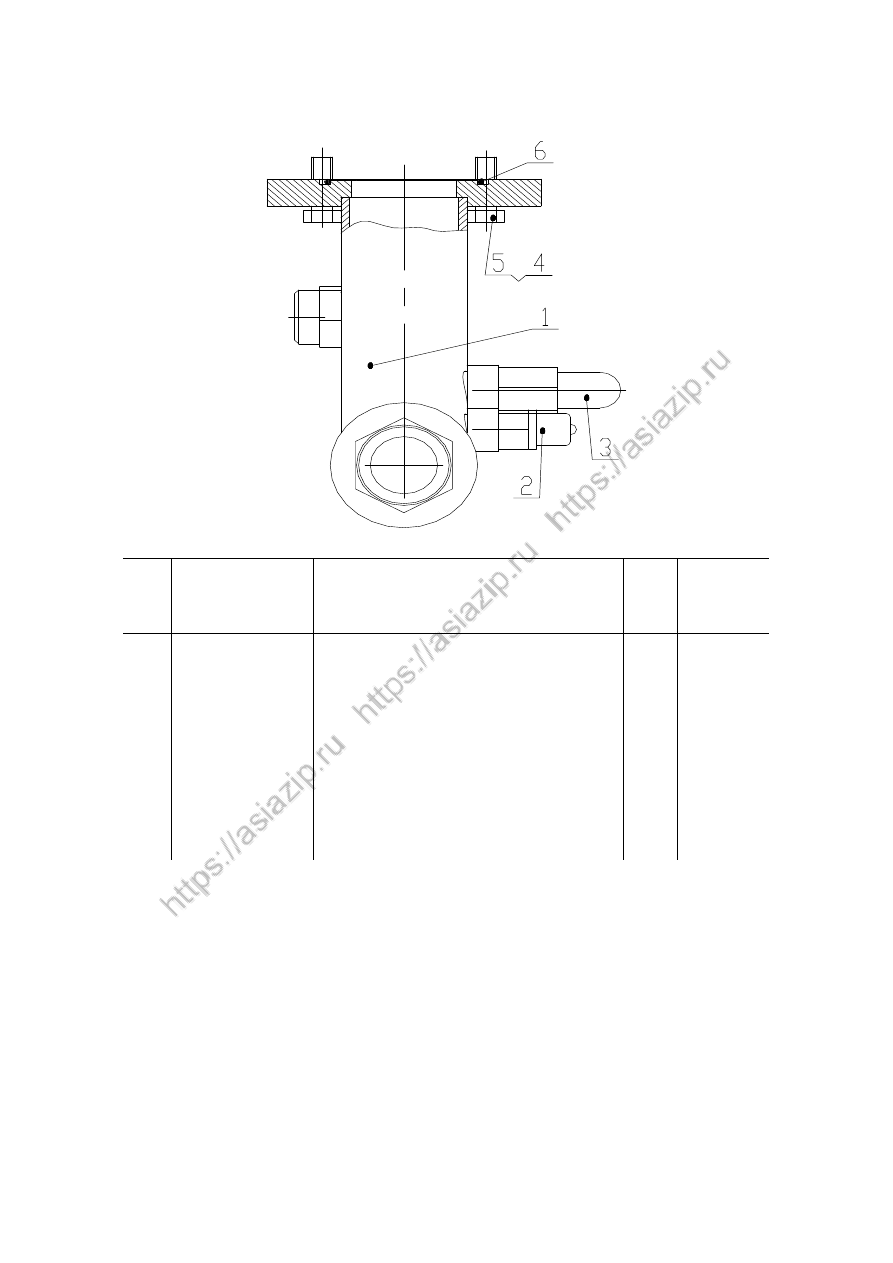

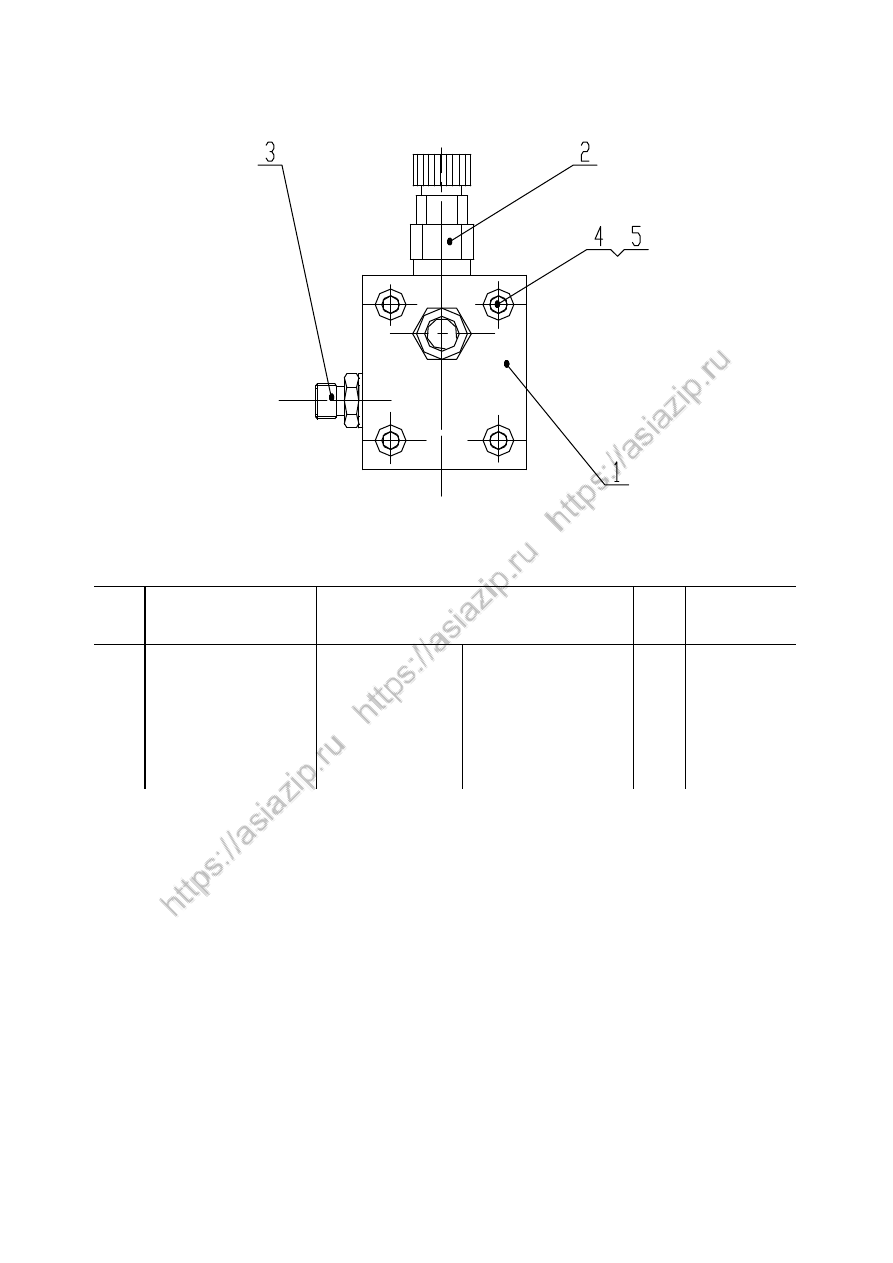

Z38G1004T1

稳定模块总成

Ride Control Valve
Assembly

1



18

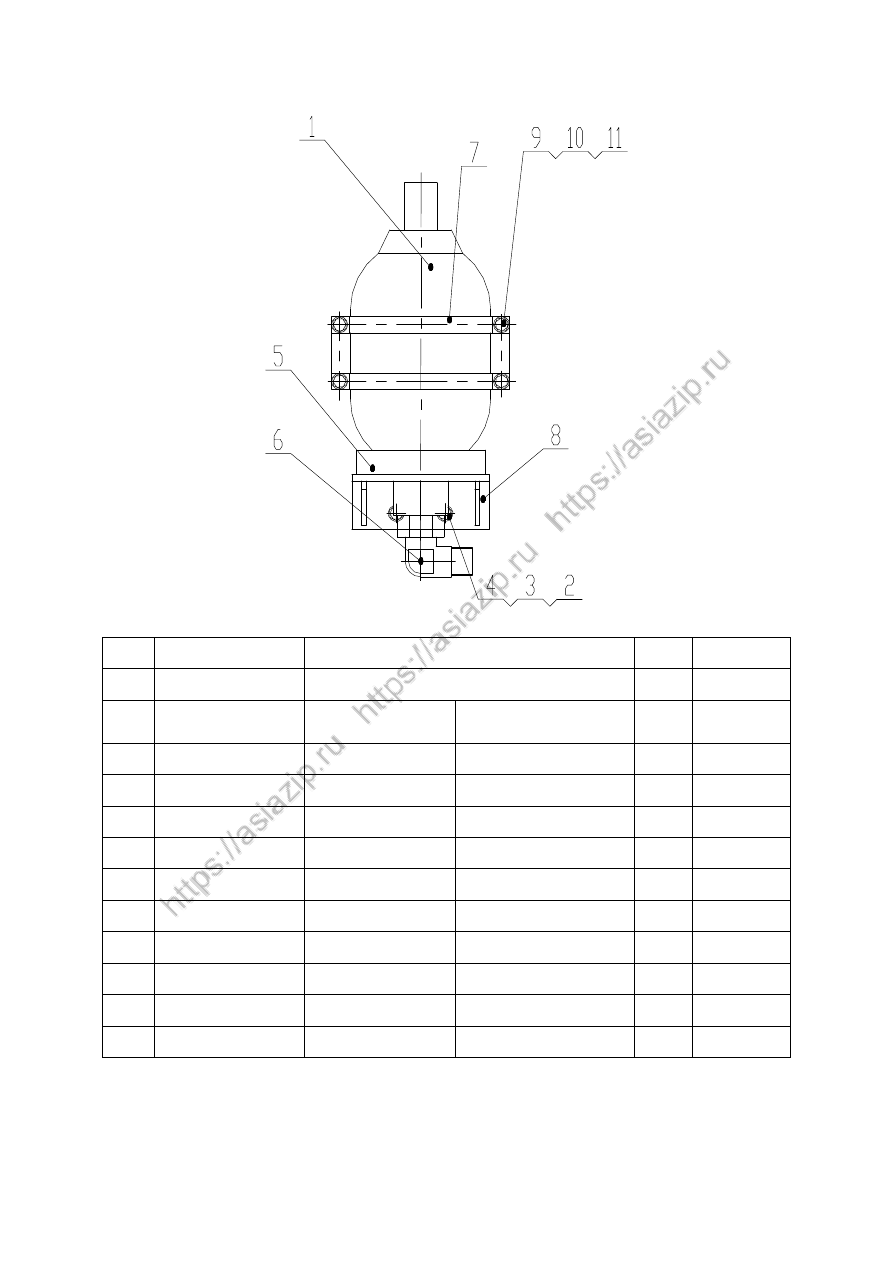

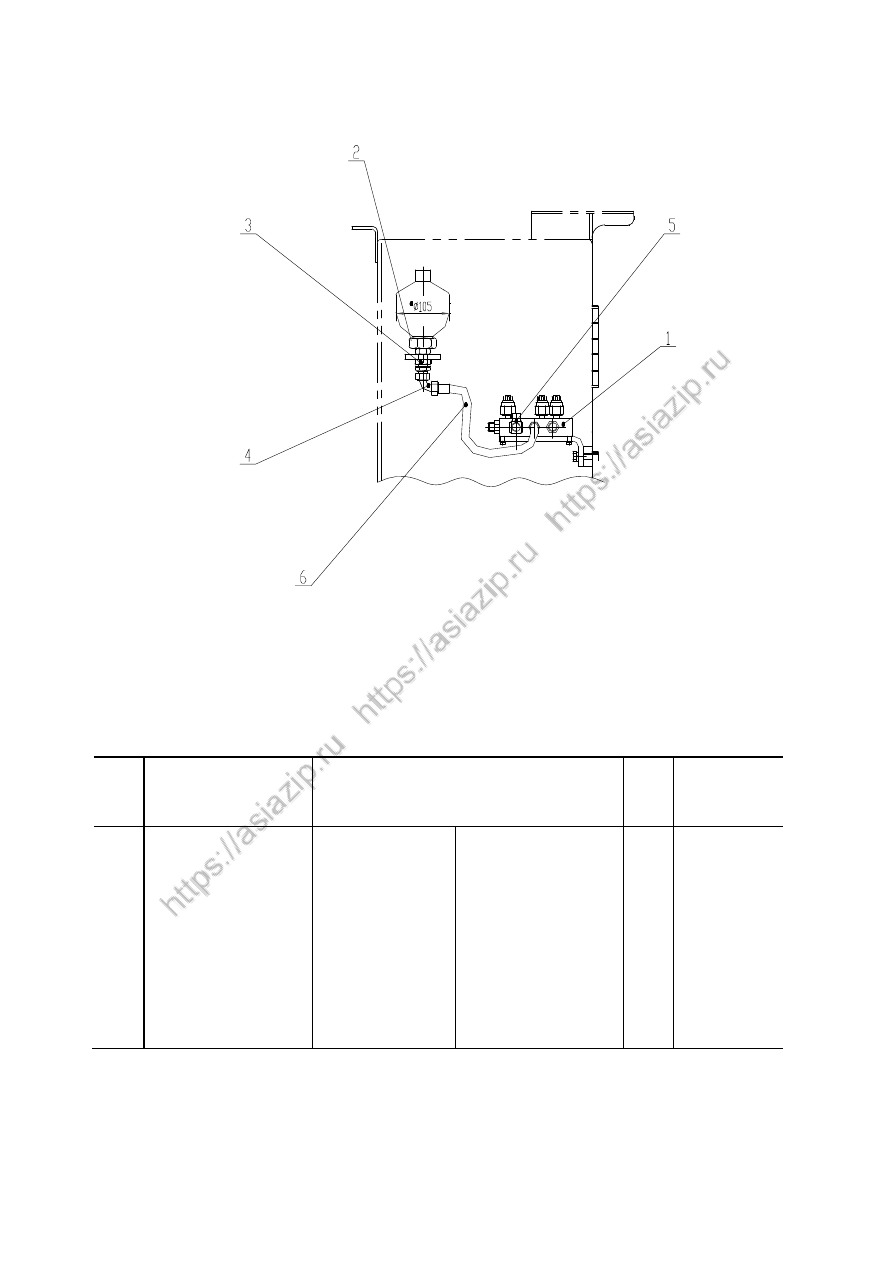

Z38G1014T1

蓄能器总成

Accumulator
Assembly

1



19  20592-36-12TZX4SH12X650V0/STC

胶管

Hose

1



20

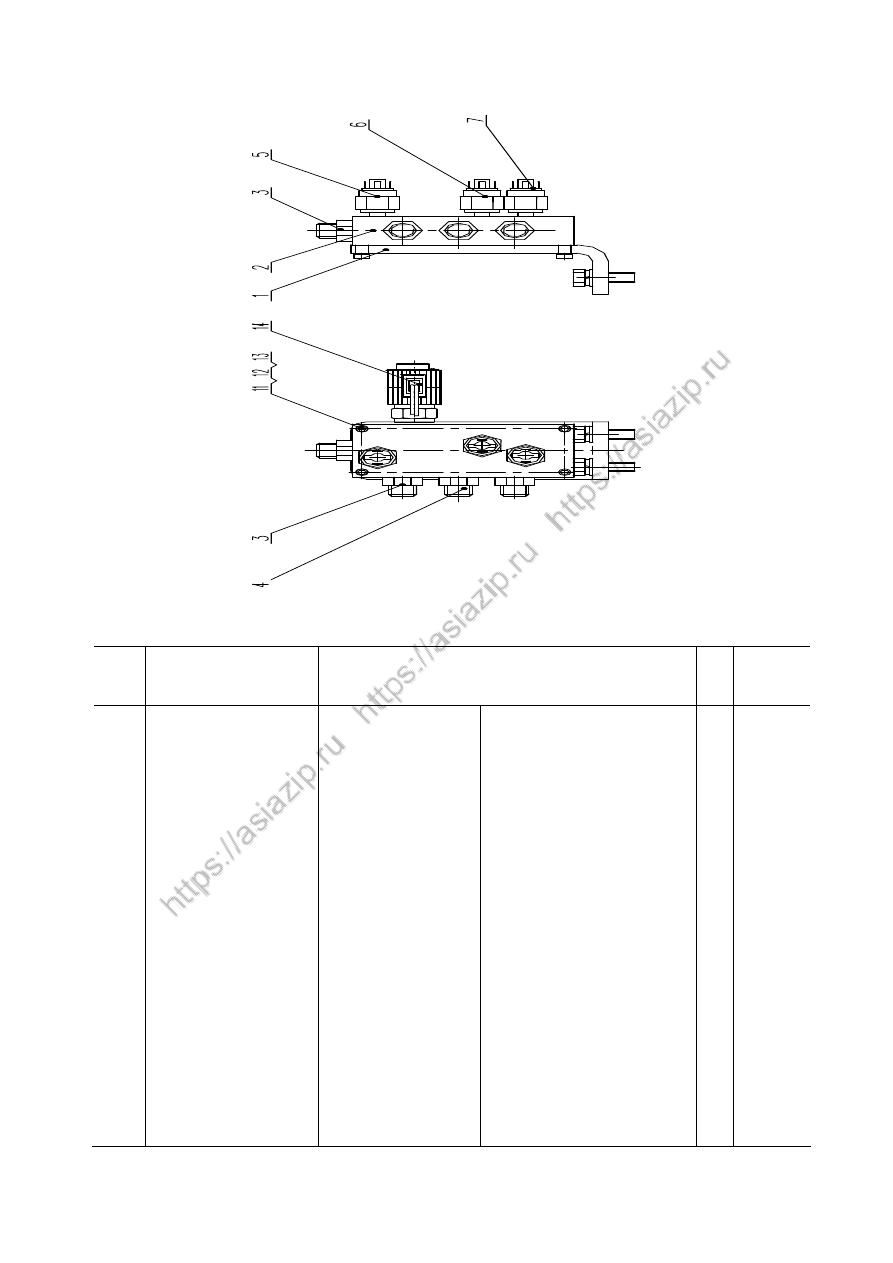

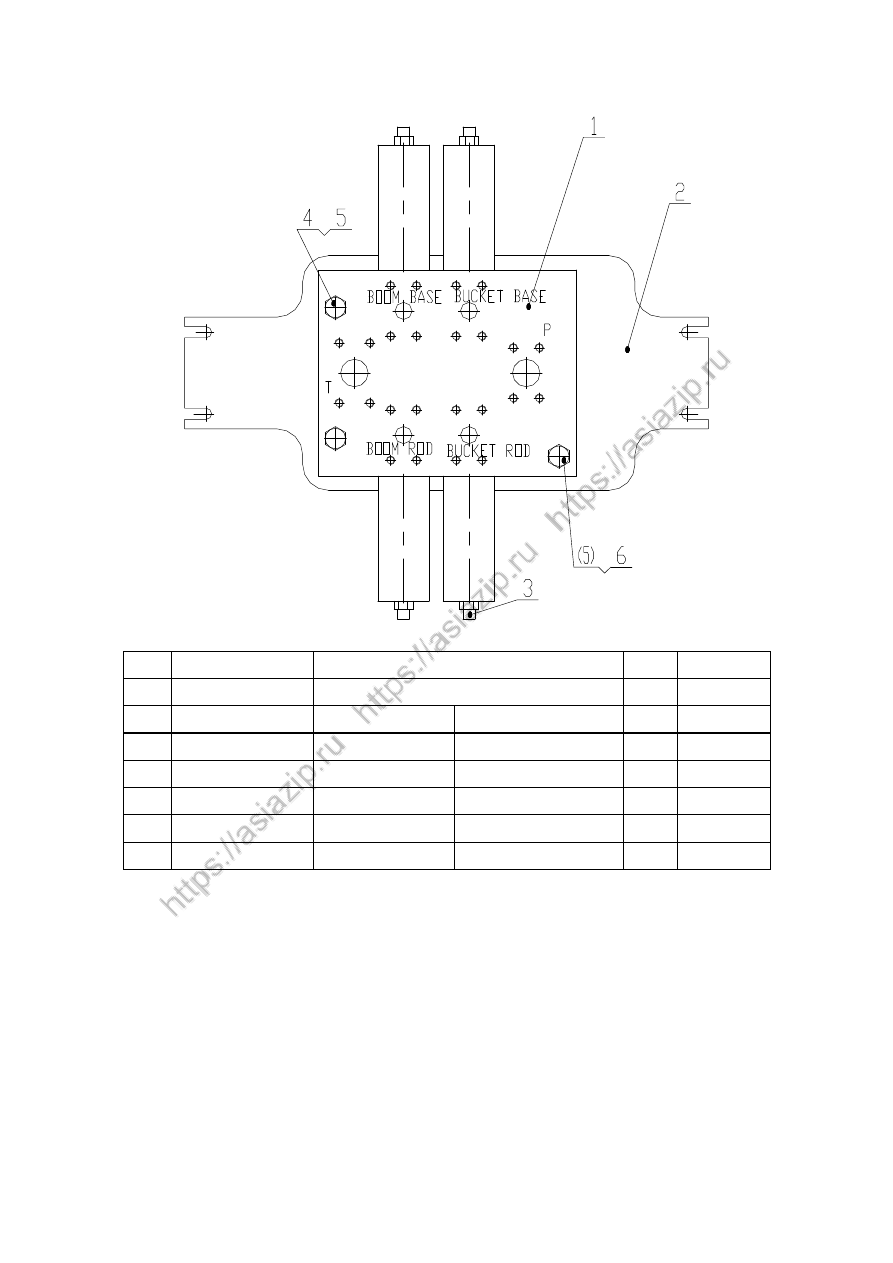

Z38G1003T1

多路阀总成

Multi-way valve
Assembly

1



21

87312-12-12Z/87392-12-12ZX4SH12X9
00RNLDCN

胶管

Hose

1



22

87312-12-12Z/87392-12-12(H130)ZX4
SH12X1020RNLDCN

胶管

Hose

1



23

87312-12-12Z/87392-12-12(H130)ZX4
SH12X1020RNLDCW

胶管

Hose

1



24

87312-12-12Z/87392-12-12ZX4SH12X9
00RNLDCW

胶管

Hose

1



25  FL-12Z

法兰组件

Flange

10



26

87312-16-12Z/87392-12-12ZX4SH12X1
300DCW

胶管

Hose

1





78

27

87312-16-12Z/20592-36-12TZX4SH12X
1270

胶管

Hose

1



28  GB/T 5783-2000

螺栓 M12X40

Bolt

4



29  GB/T 93-1987

垫圈 12

Washer

13



30  GB/T 97.2-2002

垫圈 12

Washer

6



31

Z38G1008T1

翻斗缸总成

Tilting Cylinder
Assembly

1



32  Z38G1006T1

左提升缸总成

Tilting Cylinder
Assembly

1



33  Z38G1007T1

右提升缸总成

Tilting Cylinder
Assembly

1



34

20491-16-04Z/20411-16-04ZX1T04ITX
1800

胶管

Hose

2



35

20441-16-04Z/20411-16-04ZX1T04ITX
1100

胶管

Hose

2



36  6C-16LNZ

接头

Connector

4



37  GB/T 5783-2000

螺栓 M10X20

Bolt

6



38  GB/T 5783-2000

螺栓 M12X25

Bolt

5



39  20512-36-16ZX4SH16X850

胶管

Hose

1



40

20512-36-16Z/20592-36-16ZX4SH16X8
70

胶管

Hose

1



41  Z38G1005T2

先导系统总成

Pilot Hydraulic System

1



42  20411-30-12ZX1T12X650

胶管

Hose

1



43  1CH-30-33FAZ

接头

Connector

1



44  20030-30-12FA

放油管

Hose

1



45

20491-16-04Z/20411-16-04ZX1T04X10
20

胶管

Hose

4



46  Z38G100000003T1

L 板

L Plate

1



47  GB/T 5783-2000

螺栓 M16X80

Bolt

4



48  GB/T 93-1987

垫圈 16

Washer

4



49  Z38G1009T1

翻斗小腔硬管总成 Steel Tube Assembly 1



50  Z38G1010T1

动臂小腔硬管总成 Steel Tube Assembly 1



51  Z38G1011T1

动臂大腔硬管总成 Steel Tube Assembly 1



52  Z38G1012T1

翻斗大腔硬管总成 Steel Tube Assembly 1



53  Z38G1013T1

多路阀 T 口总成

Multi-way  valve  T
Meatus Assembly

1



54  2C9-30Z

接头

Connector

1



55  1DFL9-42-20Z

接头

Connector

1



56  FL-24Z

法兰组件

Flange

1





79

57  GB/T 5783-2000

螺栓 M12X35

Bolt

4



58  GB/T 5783-2000

螺栓 M10X35

Bolt

16



59  Z38G100000004T1

管夹

Tube Clip

2



60  Z38G100000005T1

支板

Plate

2



61  GB/T 6170-2000

螺母 M10

Nut

2



62  GB/T 5783-2000

螺栓 M10X25

Bolt

2



63  GB/T 93-1987

垫圈 8

Washer

2



64  K0608-32Z

R 管夹

R clip

1



65  K0608-12Z

R 管夹

R clip

2



66  K0608-35Z

R 管夹

R clip

1



67  GB/T 97.2-2002

垫圈 16

Washer

4



68  Z38G1006T2

稳定模块总成

Ride Control Valve
Assembly

1



69  20592-36-16ZX4SPX830V0

胶管

Hose

1



70

20512-36-16Z/20592-36-16ZX4SP16X7
80

胶管

Hose

2



71

87692-16-12Z/20491-30-12ZX1T12X55
0

胶管

Hose

1



























80

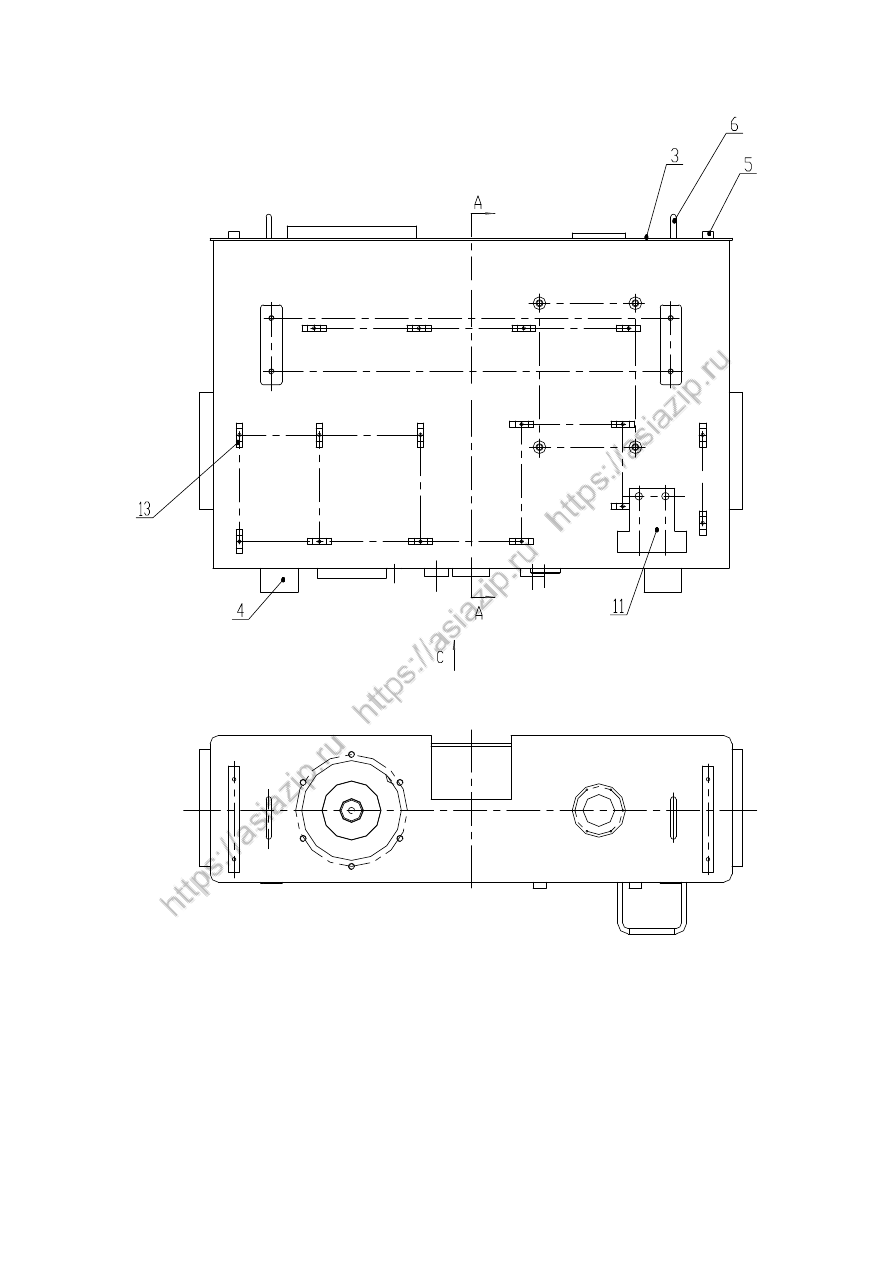

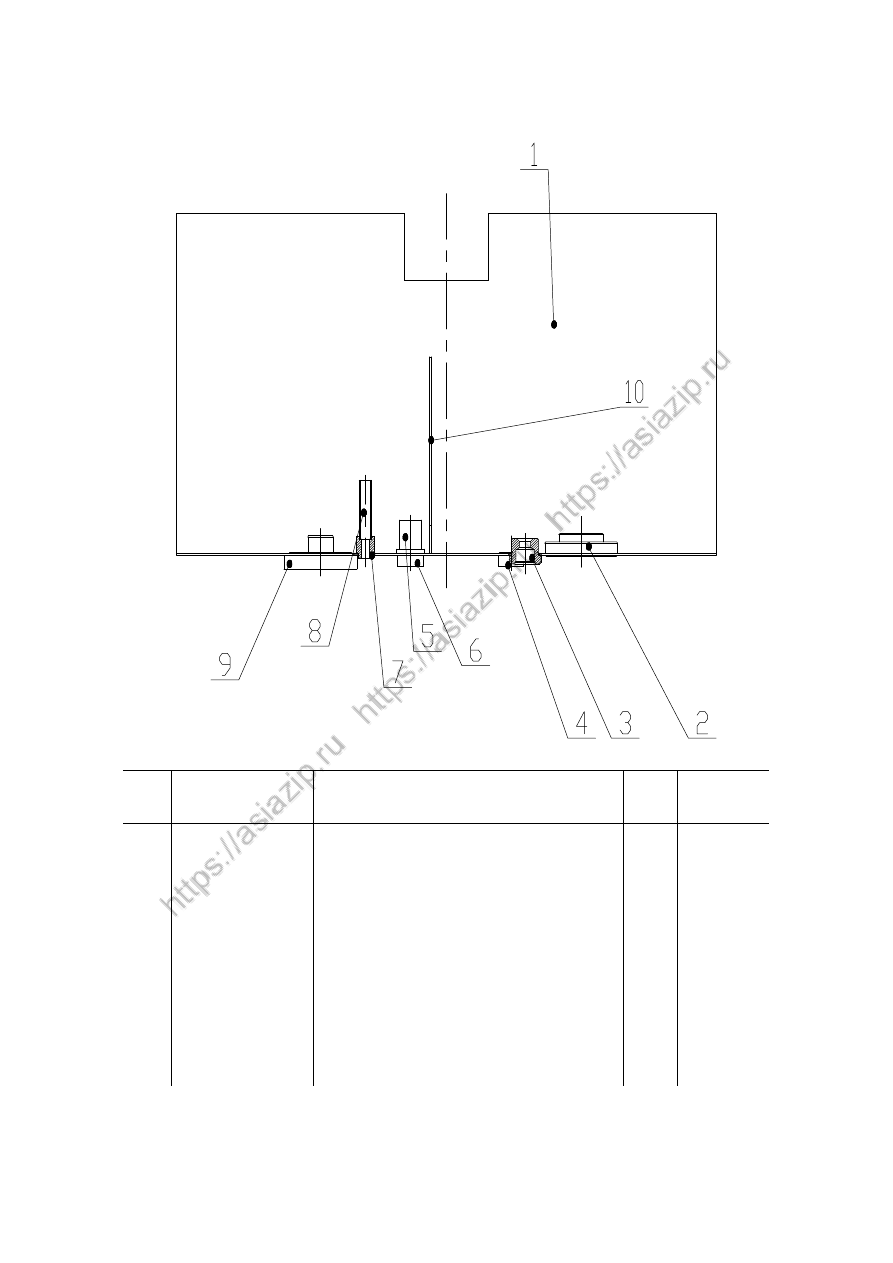

Z38G1001T2

液压油箱总成

  Hydraulic Oil Tank Assembly









81

Z38G1001T2

液压油箱总成

  Hydraulic Oil Tank Assembly



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z38G100101T2

液压油箱

Hydraulic Oil Tank

1



2

Z38G100102T2

机罩支撑板总成

Plate Assembly

1



3

SFM-679A

吸油滤油器

Filter

1



4

WU-160X100-J

制动泵吸油滤

Filter

1



5

1CH-36-33Z

接头体

Connector

1



6

BC-36Z

三通接头

Connector

1



7

1CH-18-33Z

接头体

Connector

1



8

CC-18Z

接头体

Connector

1



9

TL352-10(CK)

回油滤油器

Filter

1



10  GB/T5783-2000

螺栓 M20X70

Bolt

4



11  GB/T93-1987

垫圈 20

Washer

4



12  Z38G100100001T2

油箱支座

Seat

2



13  GB/T5783-2000

螺栓 M8X25

Bolt

12



14  GB/T93-1987

垫圈 8

Washer

12



15  GB/T3452.1-1992

O 型圈 180X3.55

O Ring

2



16  YWZ-150A(刻度)

油标尺

Instrument

1



17  GB/T5783-2000

螺栓 M12X25

Bolt

6



18  GB/T93-1987

垫圈 12

Washer

6



19  TK50F

空气滤清器

Air Cleaner

1



20  Z50E100100007

清洗法兰

Flange

2



21  GB/T5783-2000

螺栓 M10X25

Bolt

4



22  GB/T93-1987

垫圈 10

Washer

4



23  1CH-18-16Z

接头体

Connector

1



24  CC-18Z

接头体

Connector

1



25  GB/T97.2-2002

垫圈 10

Washer

4



26  2C9-18Z

接头体

Connector

1

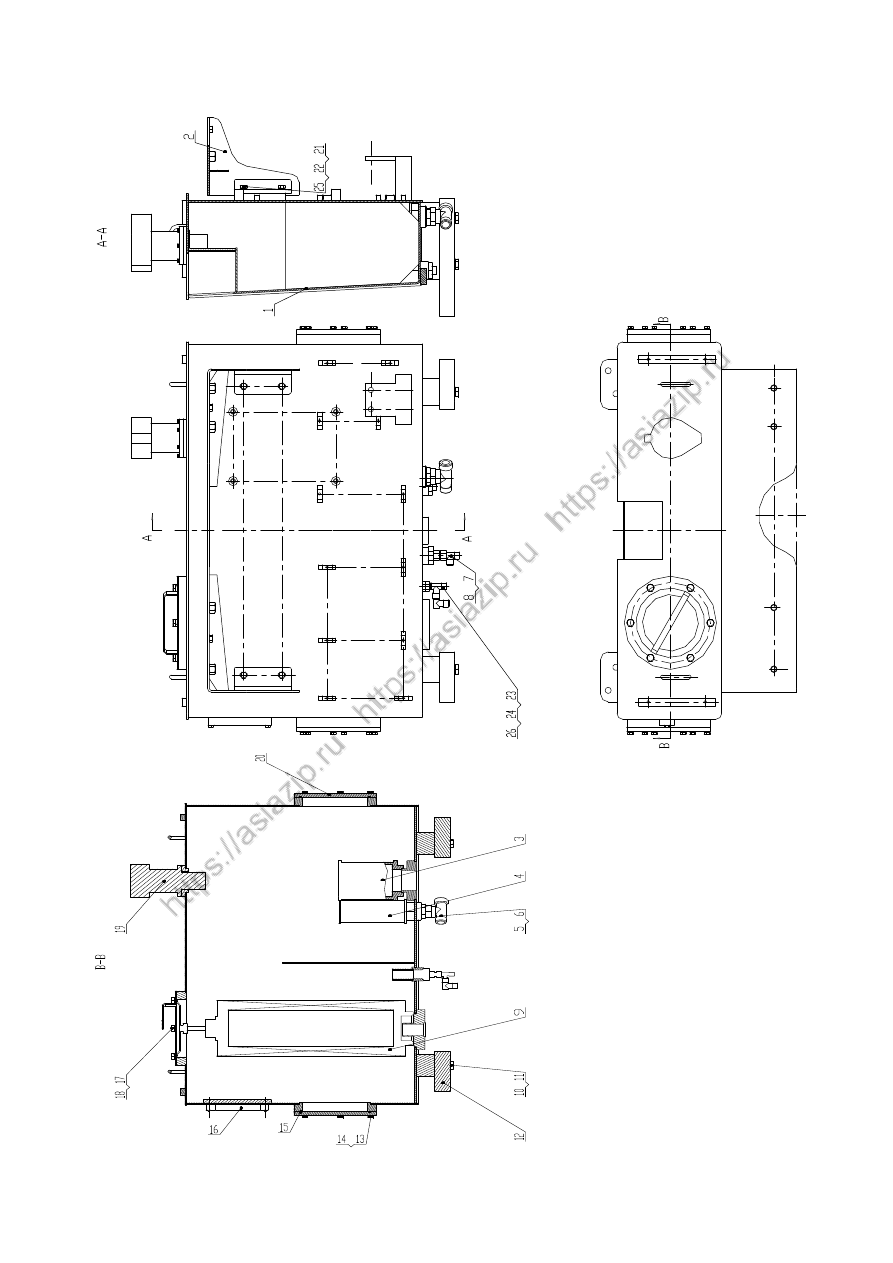

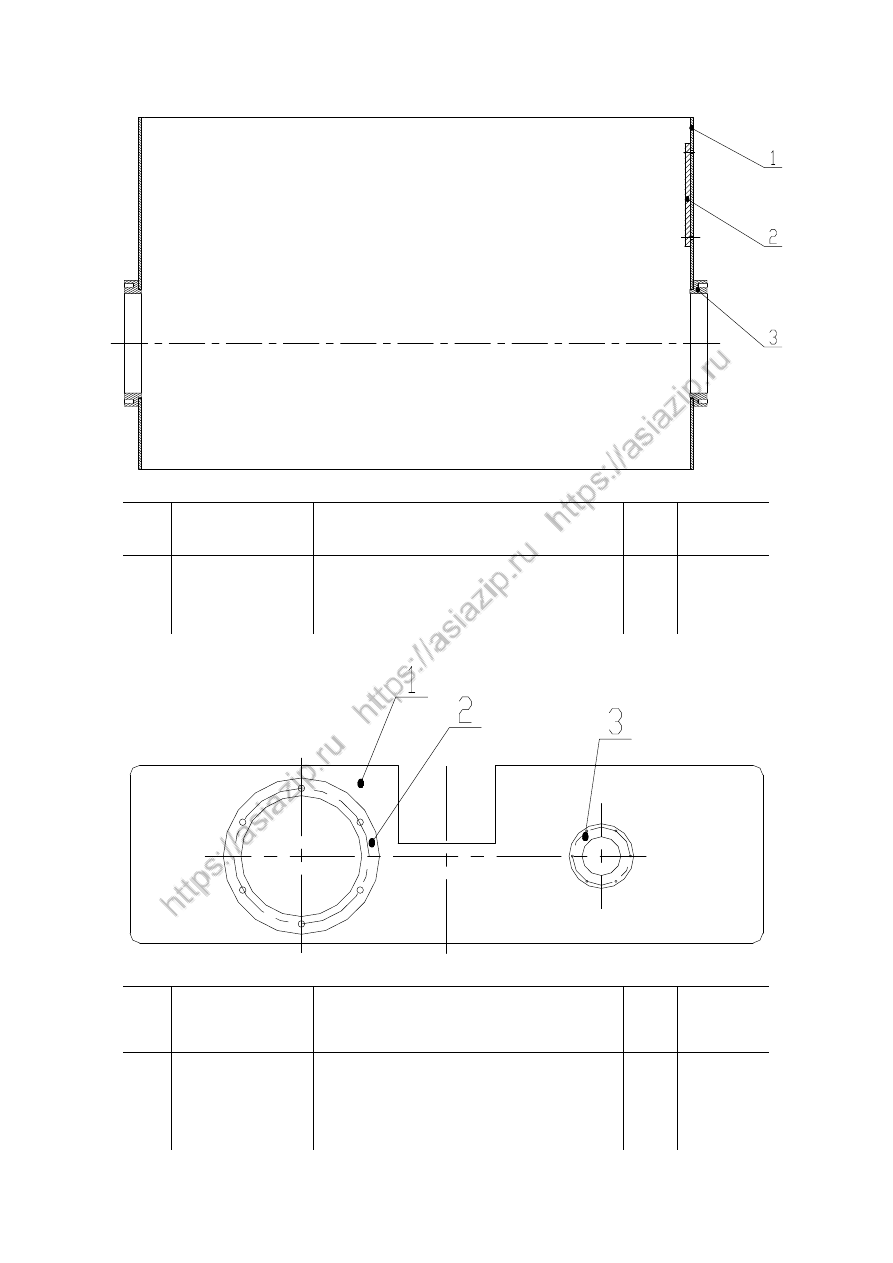

82

Z38G100101T2

液压油箱

  Hydraulic Oil Tank







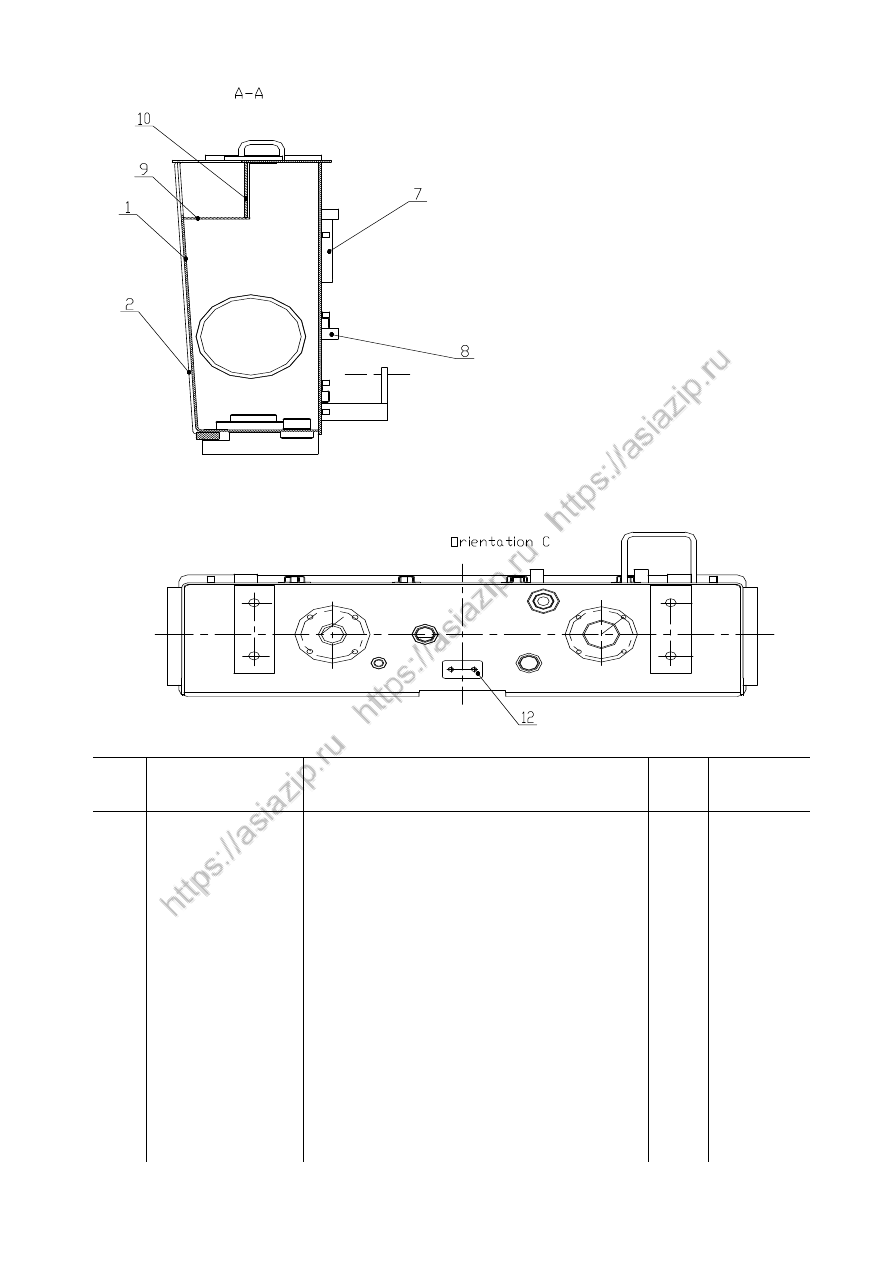

83



Z38G100101T2

液压油箱

  Hydraulic Oil Tank

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z38G1001011T2

L 板总成

L Plate Assembly

1



2

Z38G1001012T2

侧围板总成

Plate

1



3

Z38G1001013T2

盖板总成

Plate

1



4

Z38G100100003T1

支座

Seat

2



5

Z35C100100012

顶支板 1

Plate 1

2



6

ZL40.10.1.1-16

吊环

Flying rings

2



7

Z38G100100004

连接板

Plate

2



8

Z30100100012

座子

Seat

4



9

Z38G100101001T2

围板

Plate

1



10  Z38G100100002T1

封板

Plate

1



11  P3B080100025T6

滤油器支架

Bracket

1



12  Z50E120800001T46

三通支架垫板

Plate

1



13  Z35G120901001T8

泡膜扣固定卡板

Plate

16





84



Z38G1001011T2 L

板总成

  L Plate Assembly



Z38G1001011T2 L

板总成

  L Plate Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  Z38G100101101T2  L 板

L Plate

1



2  Z35G100101004T4  吸油法兰座

Flange

1



3  Y18J100100008

转向泵吸油接头

Connector

1



4  Z30100100010A

放油接头座

Connector

1



5  Z38G100101002

油管

Tube

1



6  Z38G100101005

卸油接头座

Connector

1



7  Z35F100100017A

回油接头座

Connector

1



8  Z35G100101006T4  油管 1

Tube

1



9  Z38G100101003

回油滤芯座

Seat

1



10  Z38G100101102T2  隔板

Plate

1









85

Z38G1001012T2

侧围板总成

  Plate Assembly



Z38G1001012T2

侧围板总成

  Plate Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  Z38G100101101T2  L 板

L Plate

1



2  Z35G100101004T4  吸油法兰座

Flange

1



3  Y18J100100008

转向泵吸油接头

Connector

1



Z38G1001013T2

盖板总成

  Plate Assembly



Z38G1001013T2

盖板总成

  Plate Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  Z38G100101301T2  盖板

Plate

1



2  Z35G100101002T4  法兰座

Flange

1



3  Z35G100101005T4  空滤器座板

Plate

1





86

Z38G100102T2

机罩支撑板总成

  Plate Assembly





Z38G100102T2

机罩支撑板总成

  Plate Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  Z38G100102001T2  U 形板

U Plate

1



2  GB/T6170-2000

螺母 M16

Nut

4



3  Z38G100104003

连接板

Plate

2



4  Z38G100104002

加强板

Plate

2



5  Z35G120901001T8  泡膜扣固定卡板

Plate

8





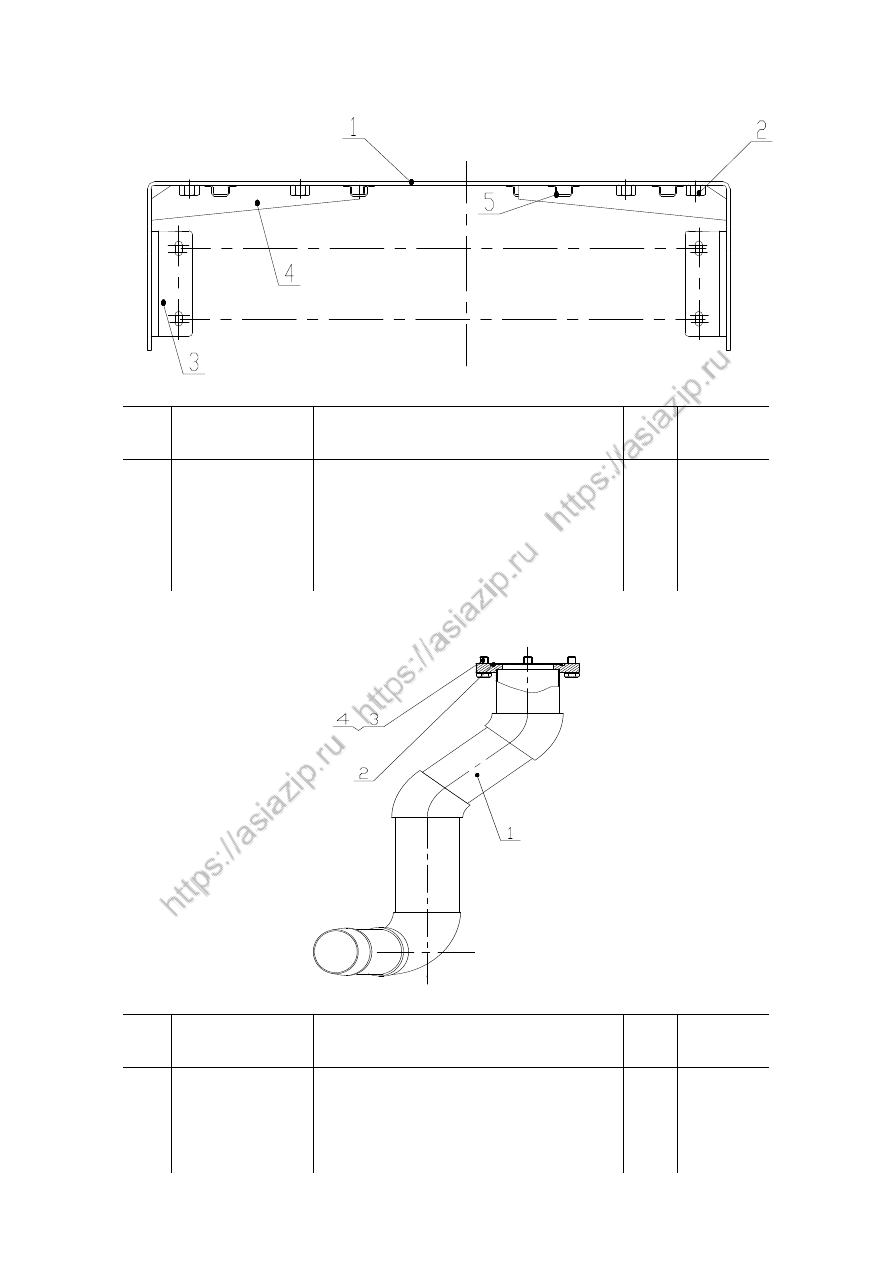

Z38G1015T1

箱端吸油总成

  Steel Tube Assembly



Z38G1015T1

箱端吸油总成

  Steel Tube Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  Z38G101501T1

箱端吸油管

Steel Tube

1



2  GB/T3452.1-1992  O 形圈 73X3.55

O Ring

1



3  GB/T5783-2000

螺栓 M10X30

Bolt

4



4  GB/T93-1987

垫圈 10

Washer

4





87



Z38G1002T2

回油管总成

  Steel Tube Assembly





Z38G1002T2

回油管总成

  Steel Tube Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  Z38G100201T2

回油管

Steel Tube

1



2  PT-3-DKL

测压接头

Connector

1



3

CY-II-0.35-M18X1.
5

压差发讯器

Transmitter



4



4  GB/T5783-2000

螺栓 M10X30

Bolt

4



5  GB/T 93-1987

垫圈 10

Washer





6  GB/T 3452.1-1992  O 形圈 73.5X3.55

O Ring




















88

Z38G1004T1

稳定模块总成

  Ride Control Valve Assembly



Z38G1004T1

稳定模块总成

  Ride Control Valve Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

RSM2-16B2X/A250B12
0G24C4V01

稳定模块

Ride Control Valve

1

力士乐

2  1DG-36-16Z

接头体

Connector

3



3  1CG-30-16Z

接头体

Connector

1



4  2C9-30Z

接头

Connector

1



5  GB/T5783-2000

螺栓 M10X30

Bolt

2



6  GB/T93-1987

垫圈 10

Washer

2



7  5GM-04-14Z

过渡接头

Connector

1



8  PT-3-DKL

测压接头

Connector

1



9  2D9-36Z

接头

Connector

1














89

Z38G1014T1

蓄能器总成

  Accumulator Assembly



Z38G1014T1

蓄能器总成

  Accumulator Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

SB330-4A1-112U9-33
0A

蓄能器

Accumulator

1



2  GB/T97.2-2002

垫圈 10

Washer

2



3  GB/T93-1987

垫圈 10

Washer

2



4  GB/T5783-2000

螺栓 M10x25

Bolt

2



5  Z50G090100001

橡胶垫

Cushion

1



6  1DG9-36-20OGZ

接头

Connector

1



7  Z38G101400001T1

卡箍

Hoop

2



8  Z38G101401T1

支架

Bracket

1



9  GB/T97.2-2002

垫圈 8

Washer

4



10  GB/T93-1987

垫圈 8

Washer

4



11  GB/T5783-2000

螺栓 M8x25

Bolt

4










90

Z38G1003T1

多路阀总成

  Multi-way valve Assembly





Z38G1003T1

多路阀总成

  Multi-way valve Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  7130-B

多路阀

Multi-way valve

1



2  Z38G100300001T1  多路阀支板

Plate

1



3  1CO-16-06Z

接头体

Connector

4



4  GB/T 5783-2000

螺栓 M16X110

Bolt

2



5  GB/T 93-1987

垫圈 16

Washer

3



6  GB/T 5783-2000

螺栓 M16X65

Bolt

1

















91

Z38G1008T1

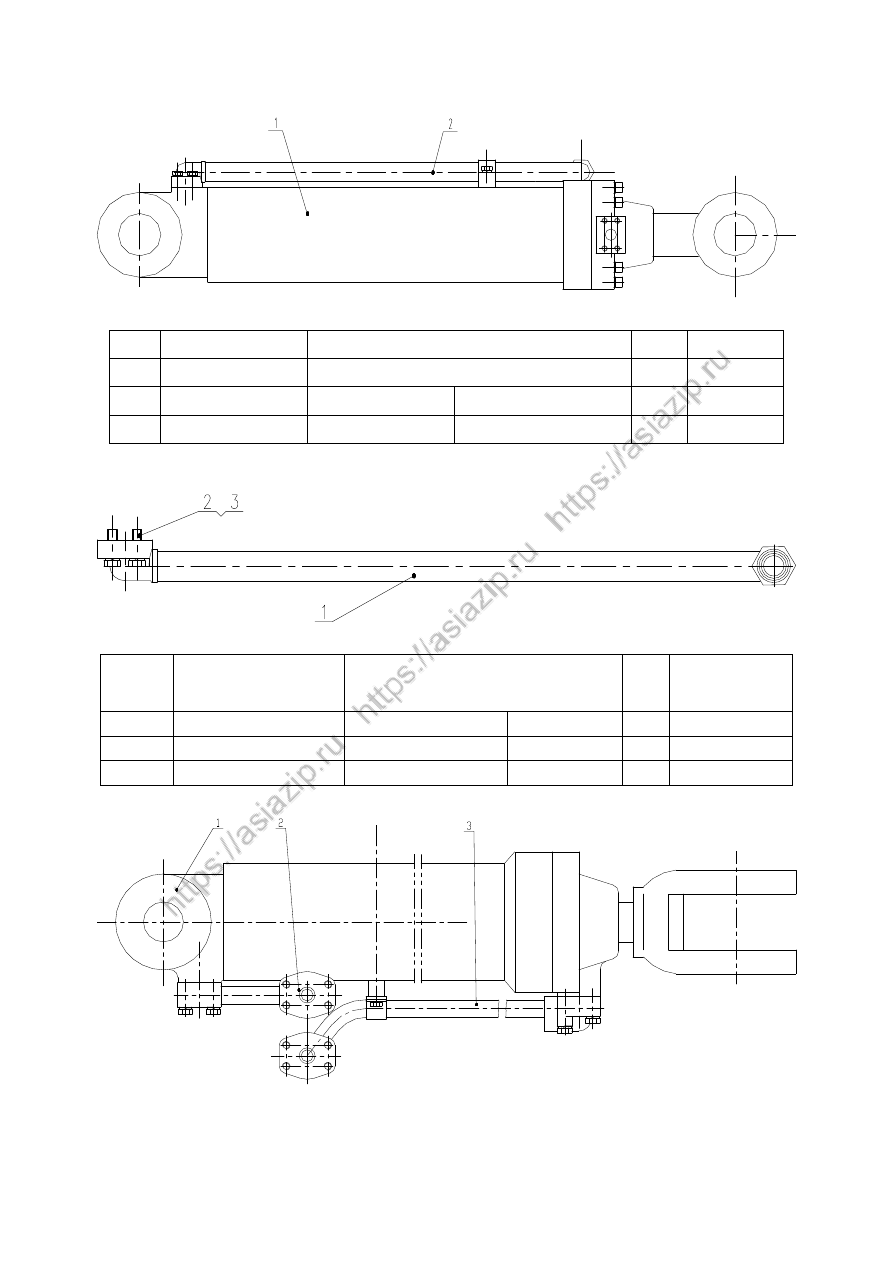

翻斗缸总成

 Tilting Cylinder Assembly



Z38G1008T1

翻斗缸总成

 Tilting Cylinder Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  CG938HS-F.-00

翻斗缸

Tilting Cylinder

1



2  Z38G100801T1

翻斗缸大腔硬管总成

Steel Tube Assembly

1





Z38G100801T1

翻斗缸大腔硬管总成

  Assembly



Z38G100801T1

翻斗缸大腔硬管总成

  Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G1008011T1

翻斗缸大腔硬管

Pipe

1



2

GB/T 5783-2000

螺栓M10X35

Bolt

4



3

GB/T 93-1987

垫圈10

Washer

4



Z38G1006T1

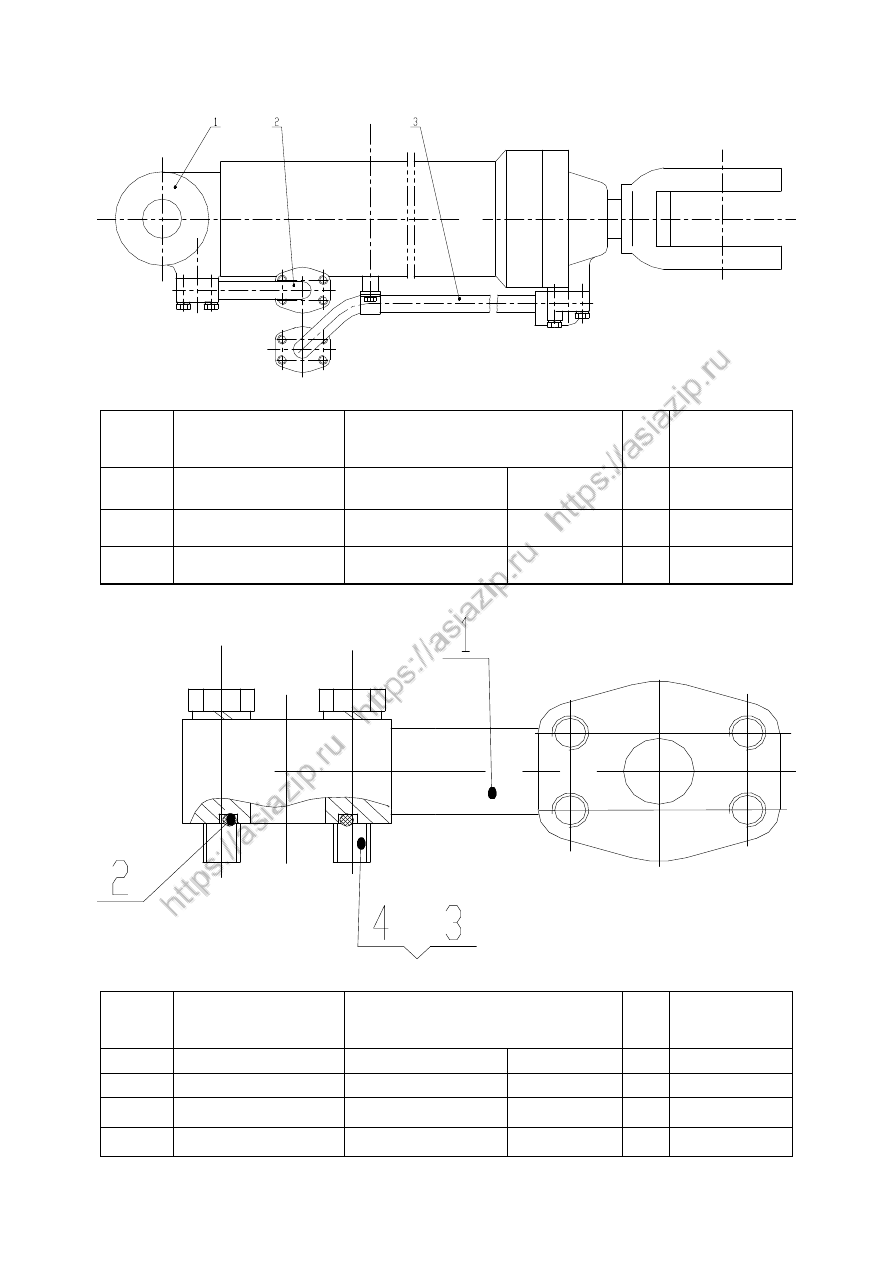

左提升缸总成

  Tilting Cylinder Assembly









92



Z38G1006T1

左提升缸总成

  Tilting Cylinder Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

ZL38G120/70H.00

提升油缸

Tilting
Cylinder

1



2

Z38G100602T1

左提升缸大腔硬管总成

Steel Tube
Assembly



1



3

Z38G100601T1

左提升缸小腔硬管总成

Steel Tube
Assembly



1



Z38G100601T1

左提升缸小腔硬管总成

 Steel Tube Assembly



Z38G100601T1

左提升缸小腔硬管总成

 Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G1006011T1

左提升缸小腔硬管

Steel Tube

1



2

GB/T3452.1-1992

O 形圈 28X3.55

O Ring



1



3

GB/T93-1987

垫圈 10

Washer



4



4

GB/T 70.1-2000

螺栓 M10X60

Bolt

2



5

GB/T 70.1-2000

螺栓 M10X40

Bolt

2



Z38G100602T1

左提升缸大腔硬管总成

  Steel Tube Assembly





Z38G100602T1

左提升缸大腔硬管总成

  Steel Tube Assembly



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G1006021T1

左提升缸大腔硬管

Steel Tube

1



2

GB/T3452.1-1992

O 形圈 28X3.55

O Ring



1



3

GB/T5783-2000

螺栓 M10X60

Bolt



4



4

GB/T93-1987

垫圈 10

Washer

4





93

Z38G1007T1

右提升缸总成

  Tilting Cylinder Assembly



Z38G1007T1

右提升缸总成

  Tilting Cylinder Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

ZL38G120/70H.00

提升油缸

Tilting
Cylinder

1



2

Z38G100702T1

右提升缸大腔硬管总成

Steel Tube
Assembly



1



3

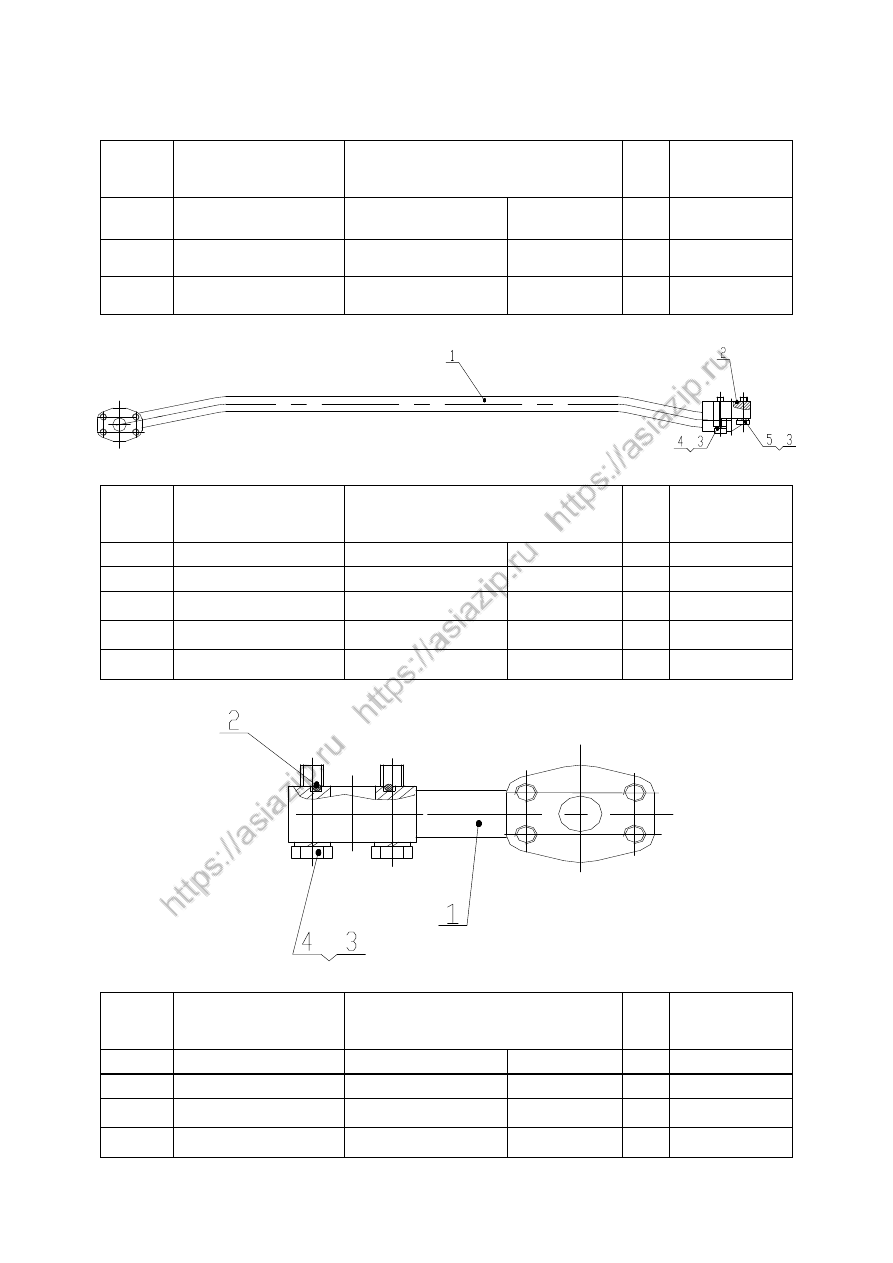

Z38G100701T1

右提升缸小腔硬管总成

Steel Tube
Assembly



1



Z38G100702T1

右提升缸大腔硬管总成

  Steel Tube Assembly



Z38G100702T1

右提升缸大腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G1007021T1

右提升缸大腔硬管

Steel Tube

1



2

GB/T3452.1-1992

O 形圈 28X3.55

O Ring



1



3

GB/T5783-2000

螺栓 M10X60

Bolt



4



4

GB/T93-1987

垫圈 10

Washer

4





94

Z38G100701T1

右提升缸小腔硬管总成

  Steel Tube Assembly



Z38G100701T1

右提升缸小腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G1007011T1

右提升缸小腔硬管

Steel Tube

1



2

GB/T3452.1-1992

O 形圈 28X3.55

O Ring



1



3

GB/T93-1987

垫圈 10

Washer



4



4

GB/T 70.1-2000

螺栓 M10X60

Bolt

2



5

GB/T 70.1-2000

螺栓 M10X40

Bolt

2



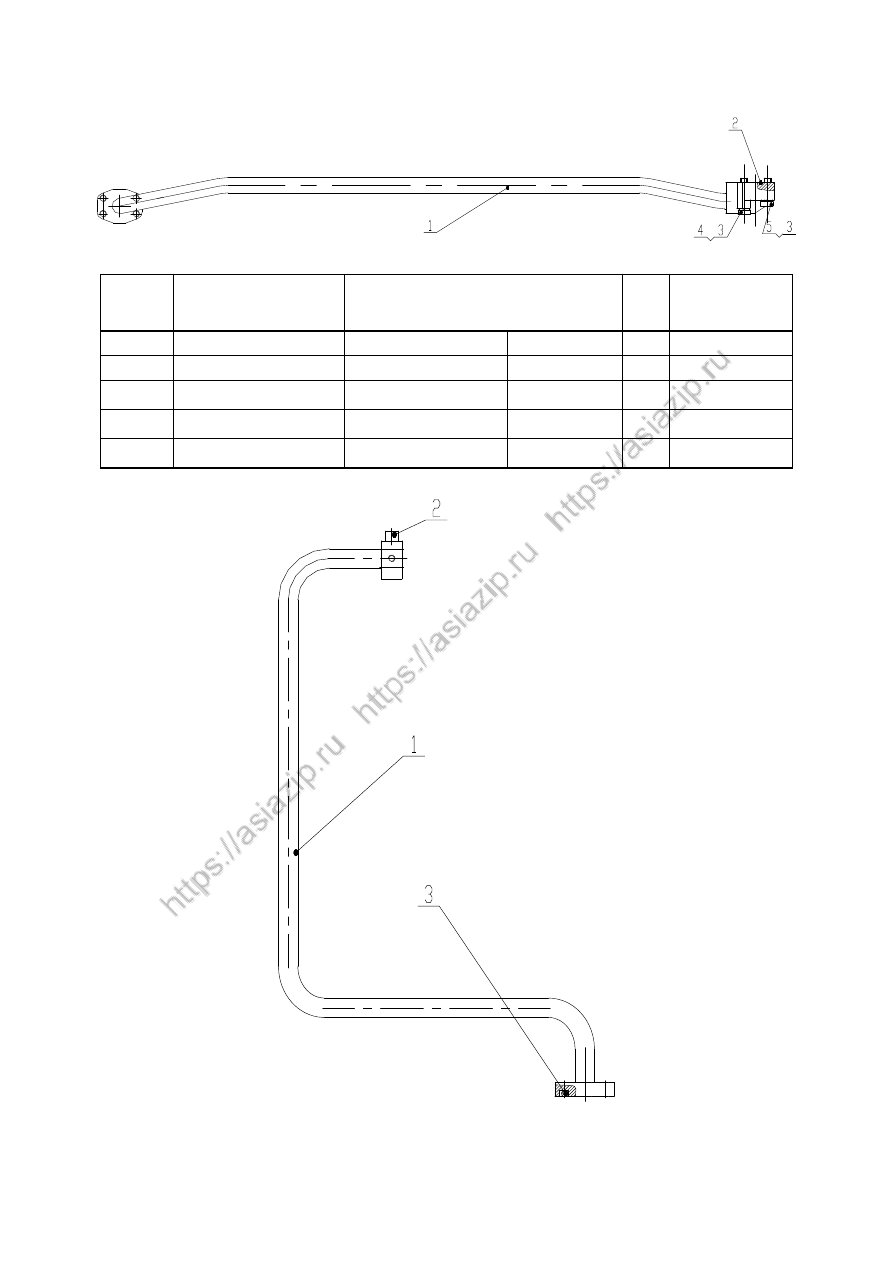

Z38G1009T1

翻斗小腔硬管总成

  Steel Tube Assembly








95



Z38G1009T1

翻斗小腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G100901T1

翻斗小腔硬管

Steel Tube

1



2

4M-14WDZ

堵头

Plug



1



3

GB/T 3452.1-1992

O 形圈 37.5X3.55

O Ring



1



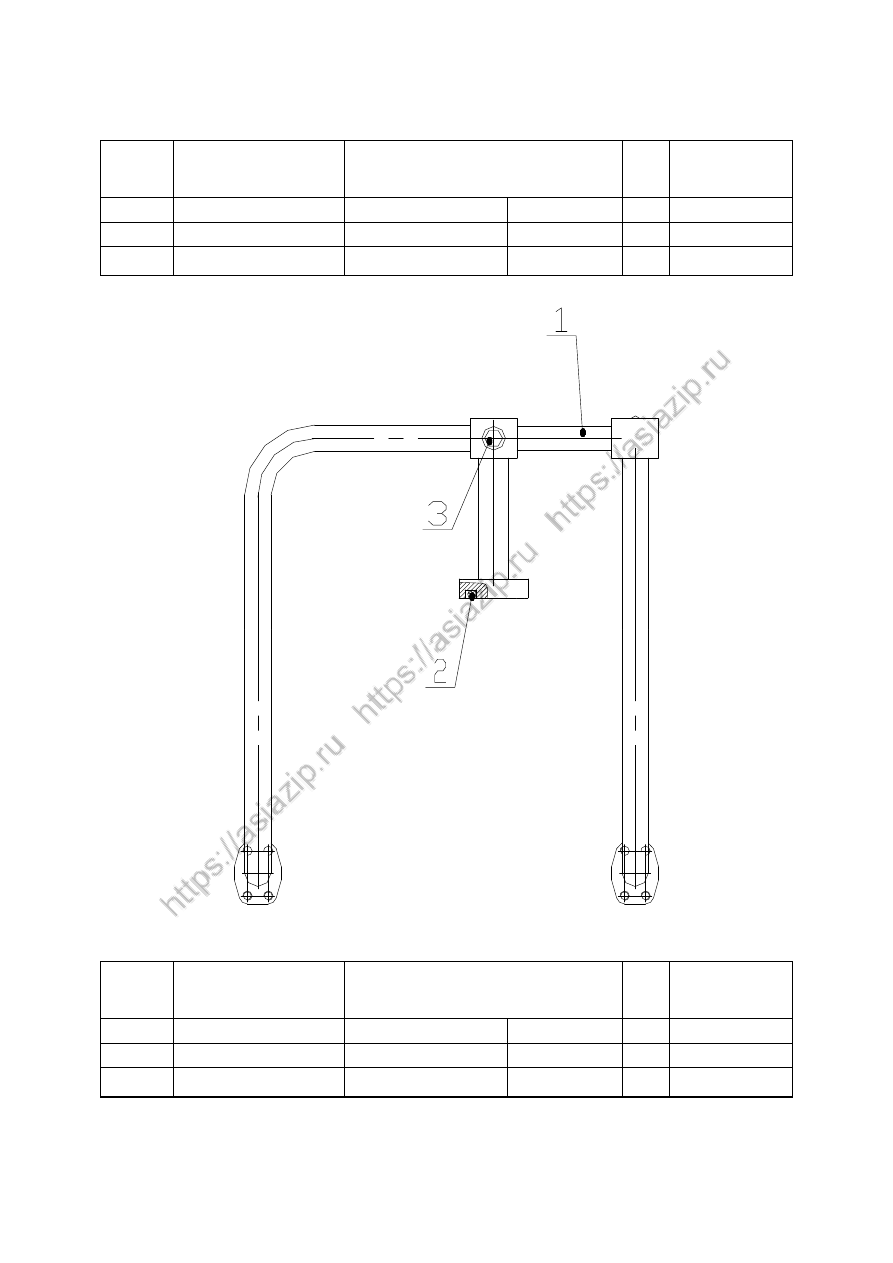

Z38G1010T1

动臂小腔硬管总成

  Steel Tube Assembly





Z38G1010T1

动臂小腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G101001T1

动臂小腔硬管

Steel Tube

1



2

GB/T 3452.1-1992

O 形圈 37.5X3.55

O Ring



1



3

4M-14WDZ

堵头

Plug



1









96

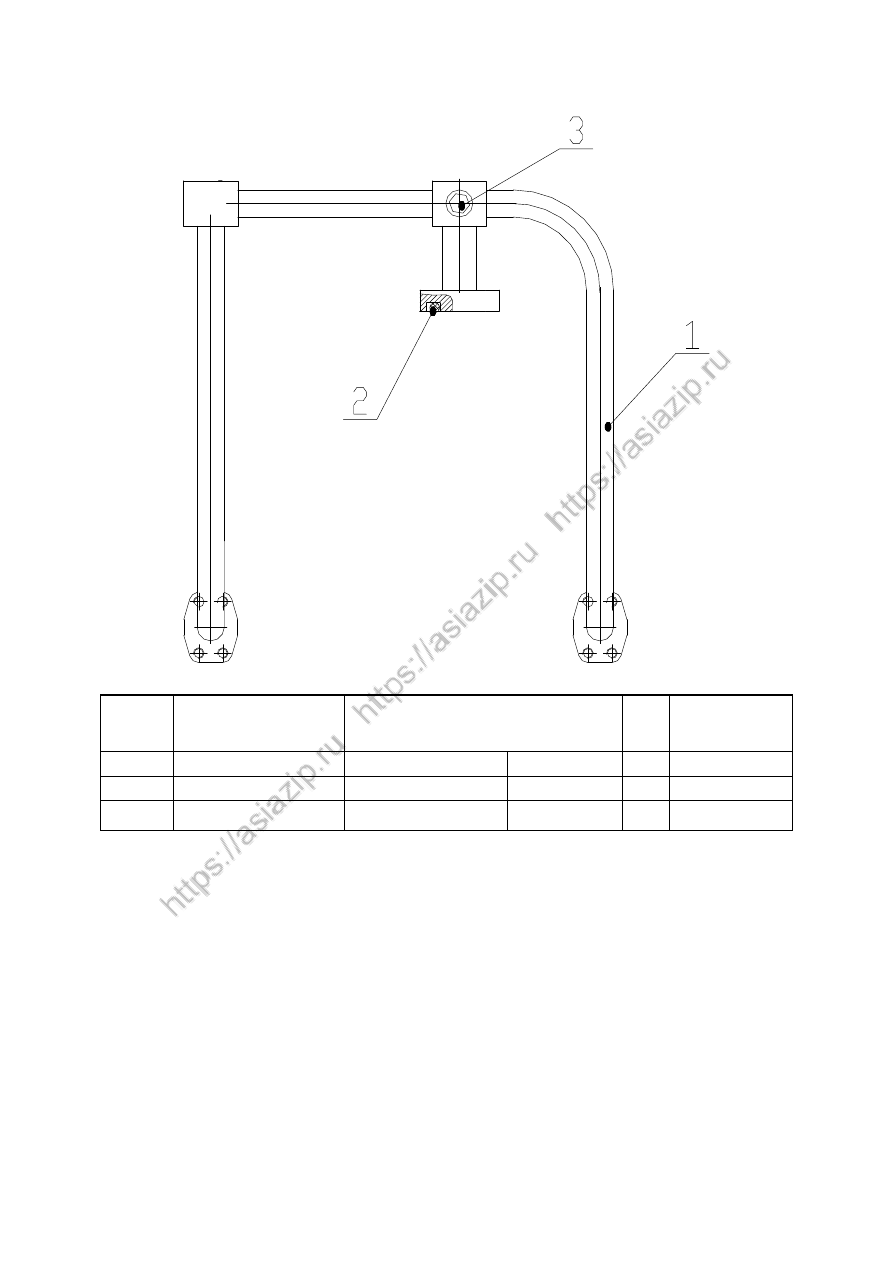

Z38G1011T1

动臂大腔硬管总成

  Steel Tube Assembly



Z38G1011T1

动臂大腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z38G101101T1

动臂大腔硬管

Steel Tube

1



2

GB/T 3452.1-1992

O 形圈 37.5X3.55

O Ring



1



3

4M-14WDZ

堵头

Plug



1
