CHENGGONG CG958G. Каталог запчастей - часть 5

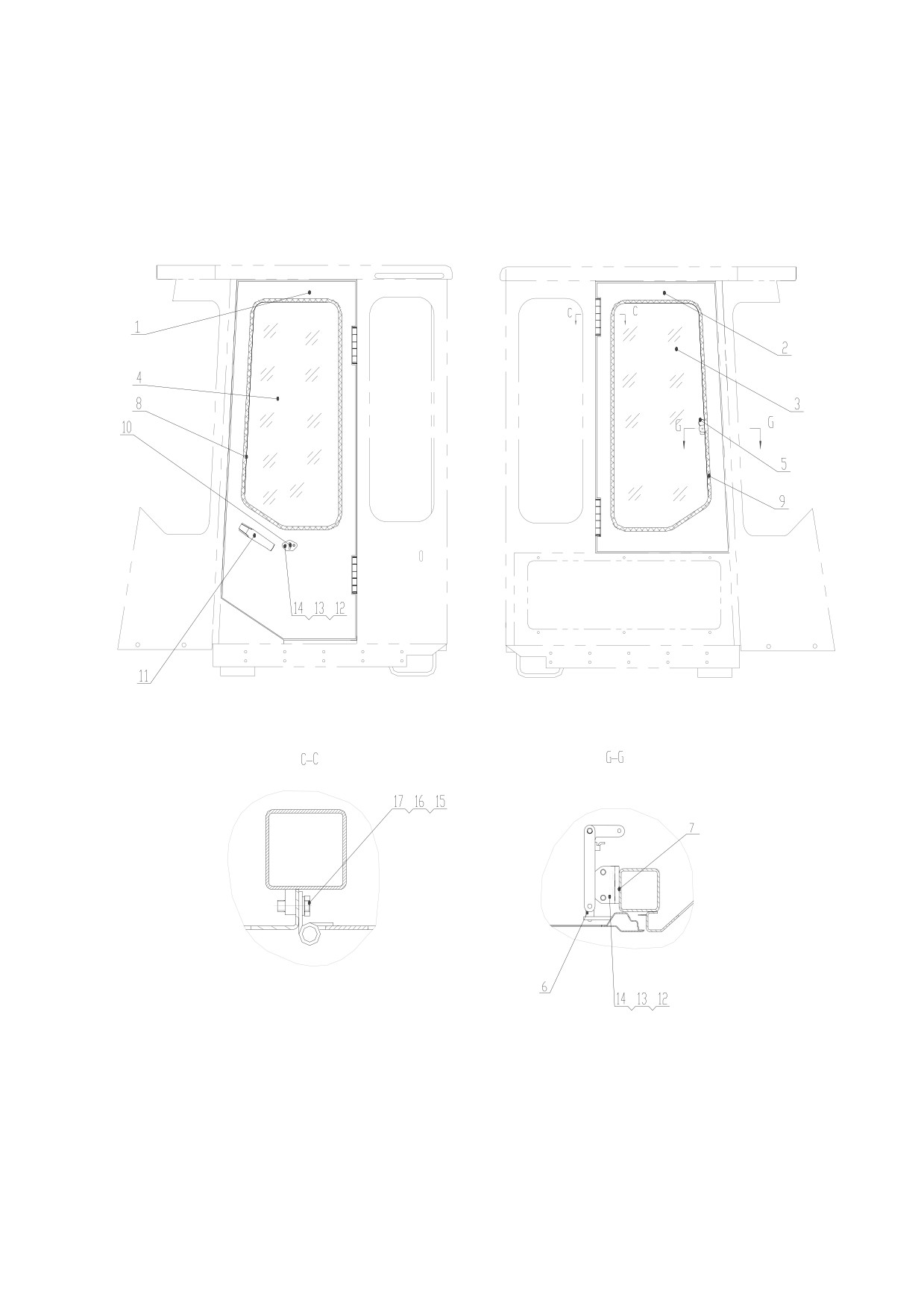

Z50G13T7 驾驶室 Cab
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50E130000004T38
前窗玻璃
Glass
1
2
Z50E130000005T38
前侧窗玻璃
Glass
2
3
Z50G1303T7
操纵盒总成
Control box Assembly
1
4
Z5EH130000001T4
收放机安装板
Fixing sheet
1
5
Z50E130100003T10
垫圈
Washer
4
6
MFJL-40
灭火器
Fire extinguisher
1
7
180X145
倒车镜
Mirror
8
Z301300016
倒车镜支架
Bracket
9
GB/T825-1998
螺钉M16X30
Bolt M16X30
4
10
GB95-85
垫圈16
Washer
16
4
11
GB93-87
垫圈16
Washer 16
4
12
GB5783-86
螺栓M6X30
Bolt M6X30
2
13
GB93-85
垫圈6
Washer 6
2
14
GB97.1-86
垫圈6
Washer 6
2
15
GB5783-86
螺栓M8X20
Bolt M8X20
1
16
GB93-85
垫圈8
Washer 8
1
17
GB97.1-86
垫圈8
Washer 8
1
18
GB5783-86
螺栓M5X20
Bolt M5X20
4
19
GB93-85
垫圈5
Washer 5
4
20
GB97.1-86
垫圈5
Washer 5
4
21
GB5783-86
螺栓M6X25
Bolt M6X25
4
22
GB93-85
垫圈6
Washer 6
4
23
GB97.1-86
垫圈6
Washer 6
4
120
Z50E130103T38 右车门 Right Door
Z50E130102T38 左车门 Left Door
121
Z50E130103T38 右车门 Right Door
Z50E130102T38 左车门 Left Door
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50E130102T38
左车门
Left Door
1
7
Z50E130103T38
右车门
Right Door
1
3
Z50E130000006T46
右车门玻璃
Door Glass
1
4
Z50E130000006T46
左车门玻璃
Door Glass
5
GMS605
挂门锁
Locker
1
6
Z50E130100002T10
挂销
Pin
1
7
Z50E130100001T38
底板
sheet
1
8
Z50E130000001T46
车门胶条
Door strip
9
Z50E130000001T46
车门胶条
Door strip
10
GMS510
挂锁
Locker
1
11
GMS502
左车门锁
Locker
1
12
GB5783-86
螺栓M8X20
Bolt M8X20
4
13
GB95-85
垫圈8
Washer
8
4
14
GB93-87
垫圈8
Washer
8
4
15
GB5783-86
螺栓M10X20
Bolt M10X20
10
16
GB95-85
垫圈10
Washer
10
10
17
GB93-87
垫圈10
Washer
10
10
122

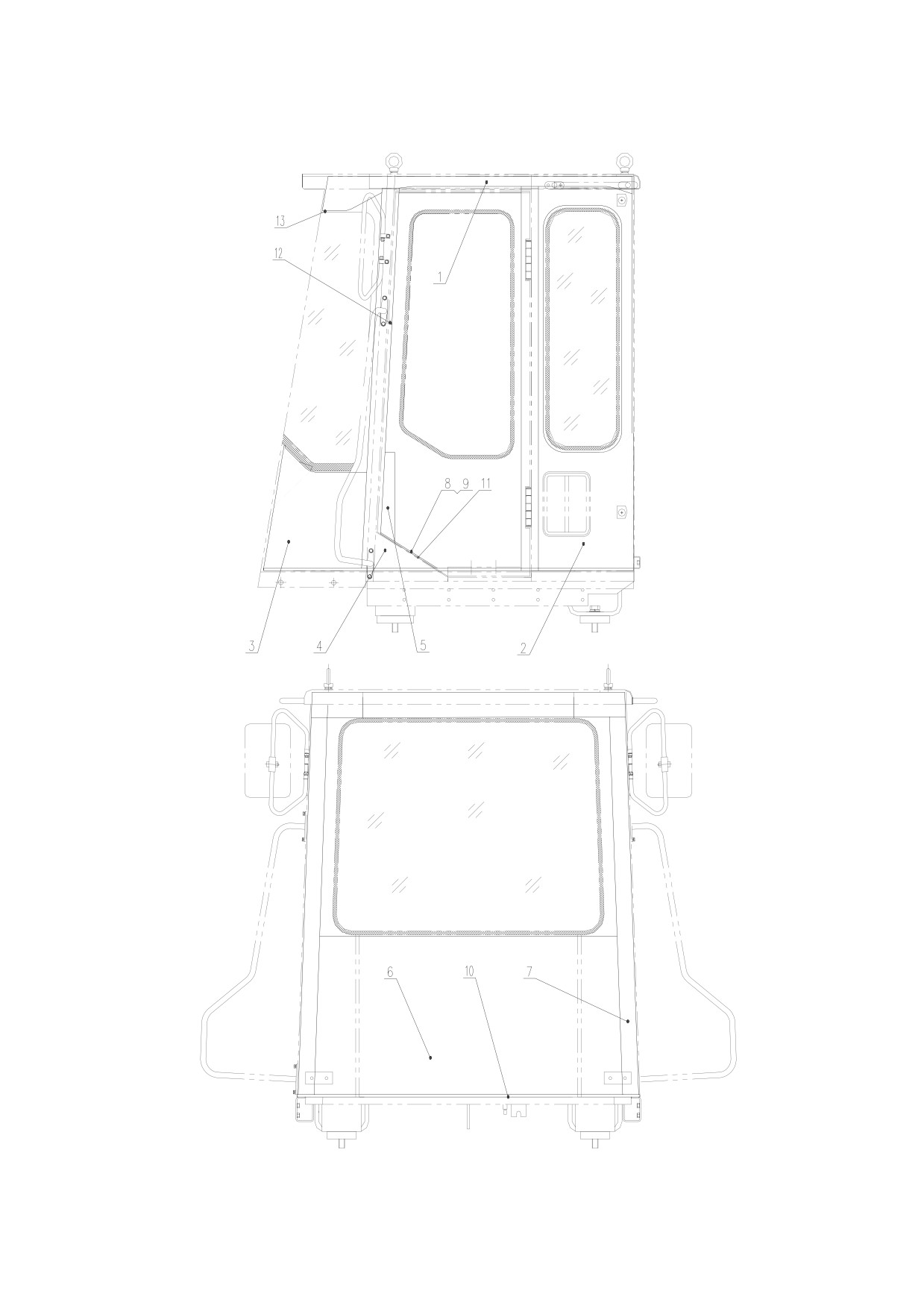

Z50G13T7 驾驶室 Cab
123
Z50G13T7 驾驶室 Cab
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
YT.Z50E.1-1
顶部装饰板 Adorning
1
2
YT.Z50E.7-12
左后侧装饰 Adorning
1
3
YT.Z50E.7-1
前部装饰
Adorning
1
4
YT.Z50E.7-11
左前立柱装饰 Adorning
1
5
YT.Z50E.7-21
右前立柱装饰 Adorning
1
6
YT.Z50E.7-2
后部装饰
Adorning
1
7
YT.Z50E.7-22
右后侧装饰 Adorning
1
8
YT.JT50E-1444
压条
Strip
1套
9
YT.LXC50E-1
压板
Sheet
1套
10
GB/T818-2000
螺钉 M4X20
Bolt M4X20
20
11
GB/T818-2000
螺钉 M4X30
Bolt M4X30
20
12
GB/T818-2000
螺钉 M4X45
Bolt M4X45
8
124
GMS502
门锁总成 lock assembly
125
GMS502
门锁总成 lock assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
GMS502C.00-00
外手把总成 Handgrip assembly
2
2
GMS502L.00-00
左锁体总成 Left lock assembly
1
3
GMS502.00-01
安装螺栓
Bolt
2
4
GMS502R.00-00
右锁体总成 Right lock assembly
1

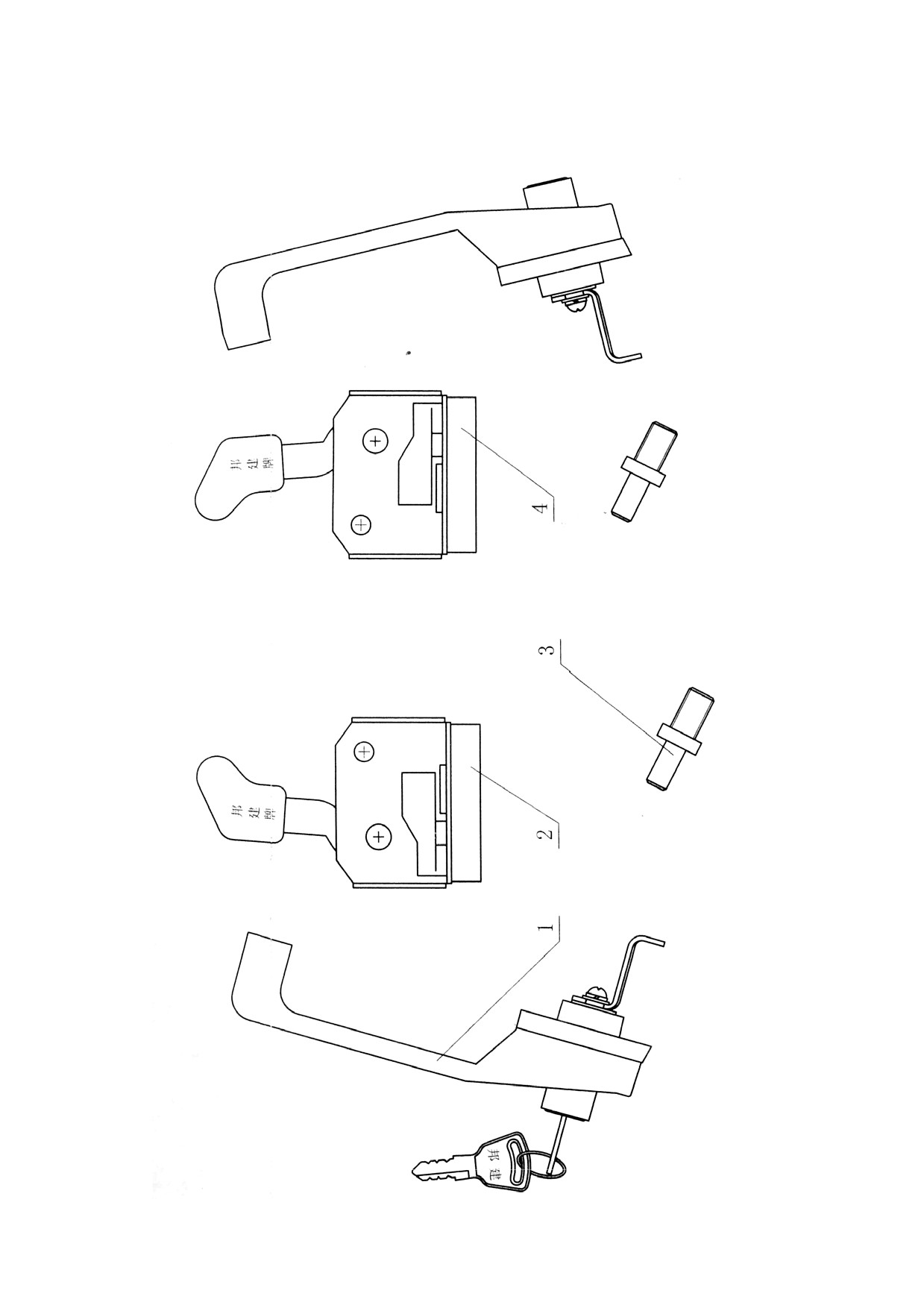

126

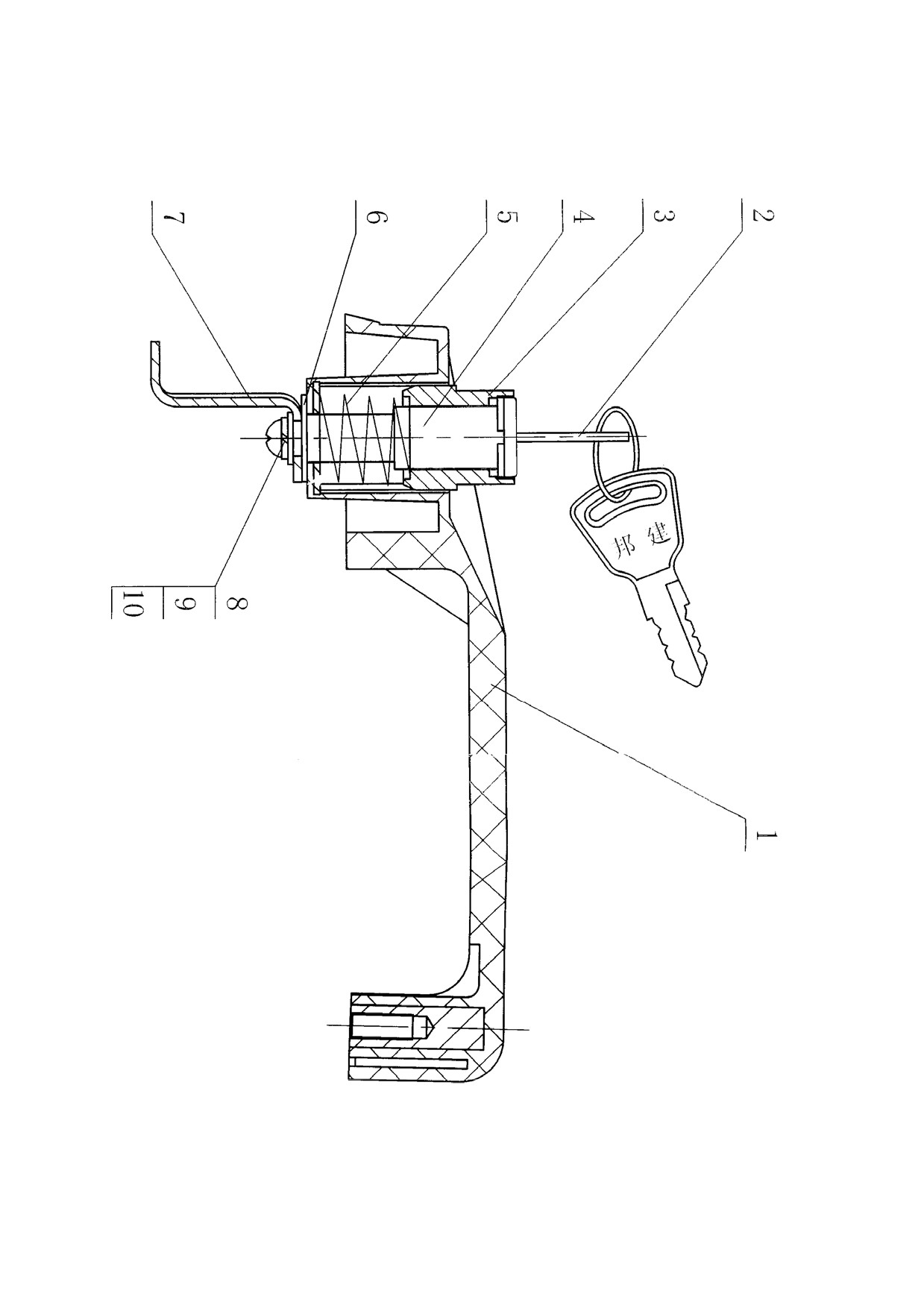

GMS502C.00-00 外拉手总成 Handgrip assembly
127
GMS502C.00-00 外拉手总成 Handgrip assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
GMS502C.10-00
外手把部件 Outside handgrip
1
2
GMS502C.20-00
钥匙部件
Key
1
3
GMS502C.00-01
锁芯套
Keyhole cover
1
4
GMS502C.30-00
锁芯部件
Keyhole
1
5
GMS502C.00-02
拉手弹簧
spring
1
6
GB95-85
垫圈 6
Washer
6
1
7
GMS502C.00-03
顶钩
hook
1
8
GB818-85
螺钉M6×10
Bolt M6×10
1
9
GB83-87
垫圈6
Washer 6
1
10
GB95-85
垫圈6
Washer 6
1
128

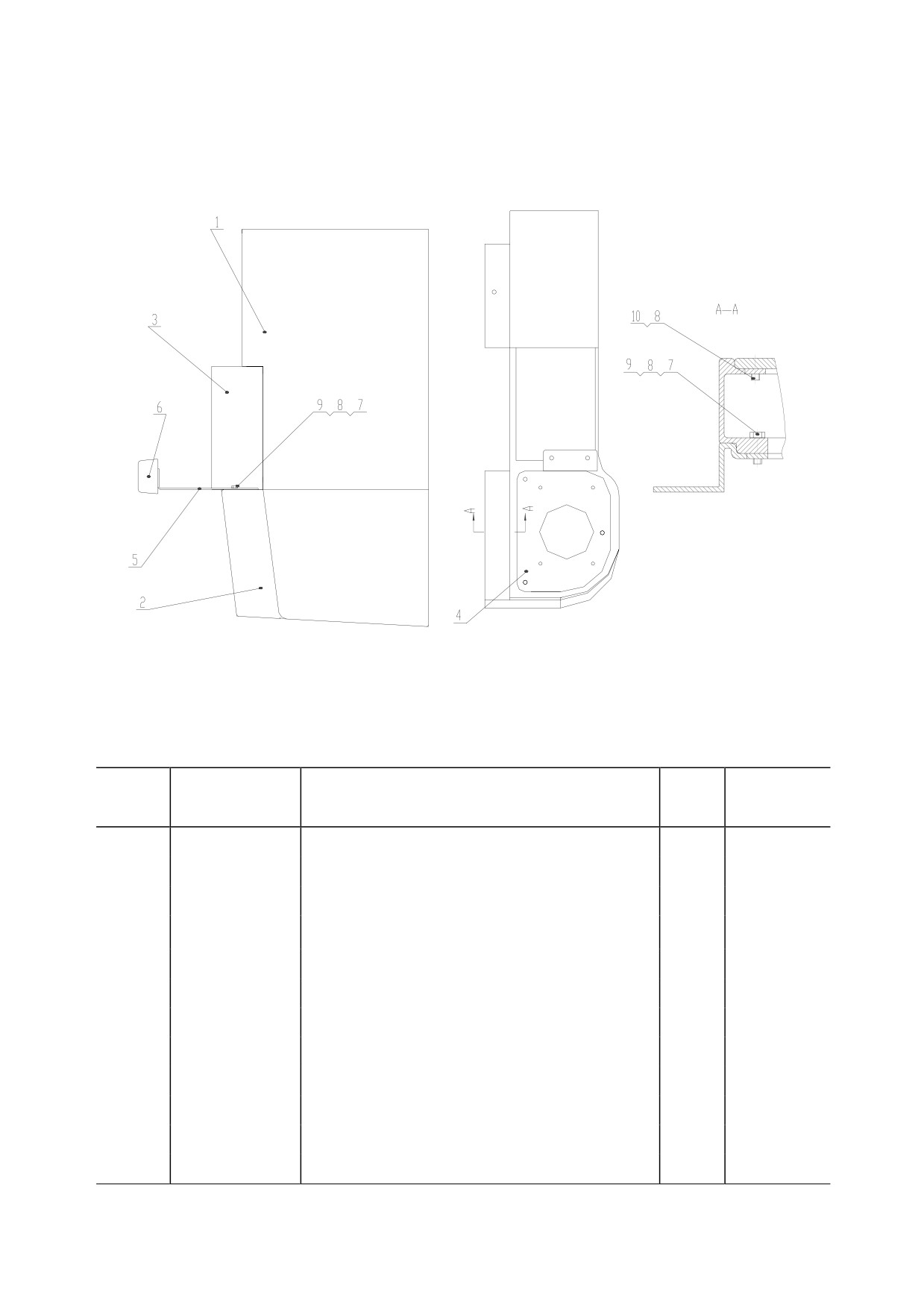

Z50G1303T7 操纵盒总成 Control box Assembly
Z50G1303T7 操纵盒总成 Control box Assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G130300001T7
操纵箱体
Control Body
1
2
Z5EH130300002T4
先导盒
Box
1
3
Z5EH130300003T4
仪表安装盒 Fixing box
1
4
Z50G130300004T7
先导盒盖
Cover
1
5
Z5EH130300006T4
手垫安装板 Fixing sheet
1
6
Z5EH130300008T4
手垫块
Pillow
1
7
GB5783-87
螺栓M8X25
Bolt M8X25
6
8
GB95-85
垫圈8
Washer 8
6
9
GB93-87
垫圈8
Washer 8
9
10
GB5783-86
螺栓M8X16
Bolt M8X16
3
129
工作装置
Implement
130

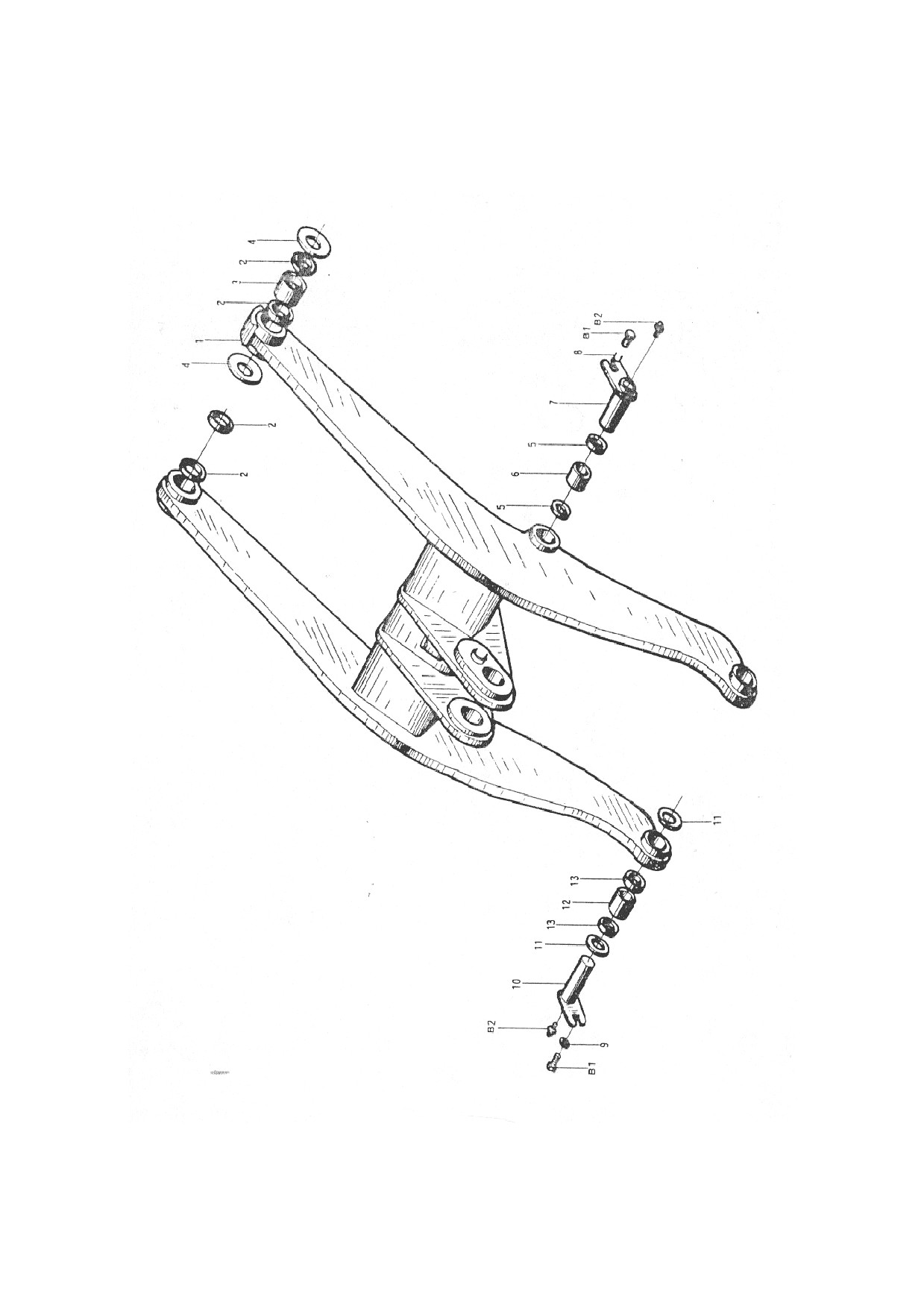

Z50G14 工作装置（一） Implement ( I )
131
Z50G14 工作装置（一） Implement ( I )
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50F1403
动臂
Left Arm
1
2
CG40.14-8
骨架式防尘圈90X104
Seal Ring 90X104
4
3
CG40.14-11
轴套
Bushing
2
4
Z50F140000003
垫片
Washer
4
5
CG40.14-7
骨架式防尘圈75X89 Seal Ring 75X89
4
6
CG40.14-12
轴套
Bushing
2
7
ZL40.14.8
销轴总成
Pin Shaft Assembly
2
8
CG40.8.6-3
螺套
Screw Sleeve
4
9
ZL40.14-1
垫圈
Washer
4
10
ZL40.14.9
销轴总成
Pin Shaft Assembly
2
11
Z50F140000002
垫片
Shim
4
12
ZL40.14-13
轴套
Bushing
2
13
CG40.14-4
骨架式防尘圈65X79 Seal Ring 65X79
4
B1
GB5783-86
螺栓 M20X40
Bolt M20X40
4
B2
GB1152-89
油杯 M10X1
Oil Cup M10X1
4

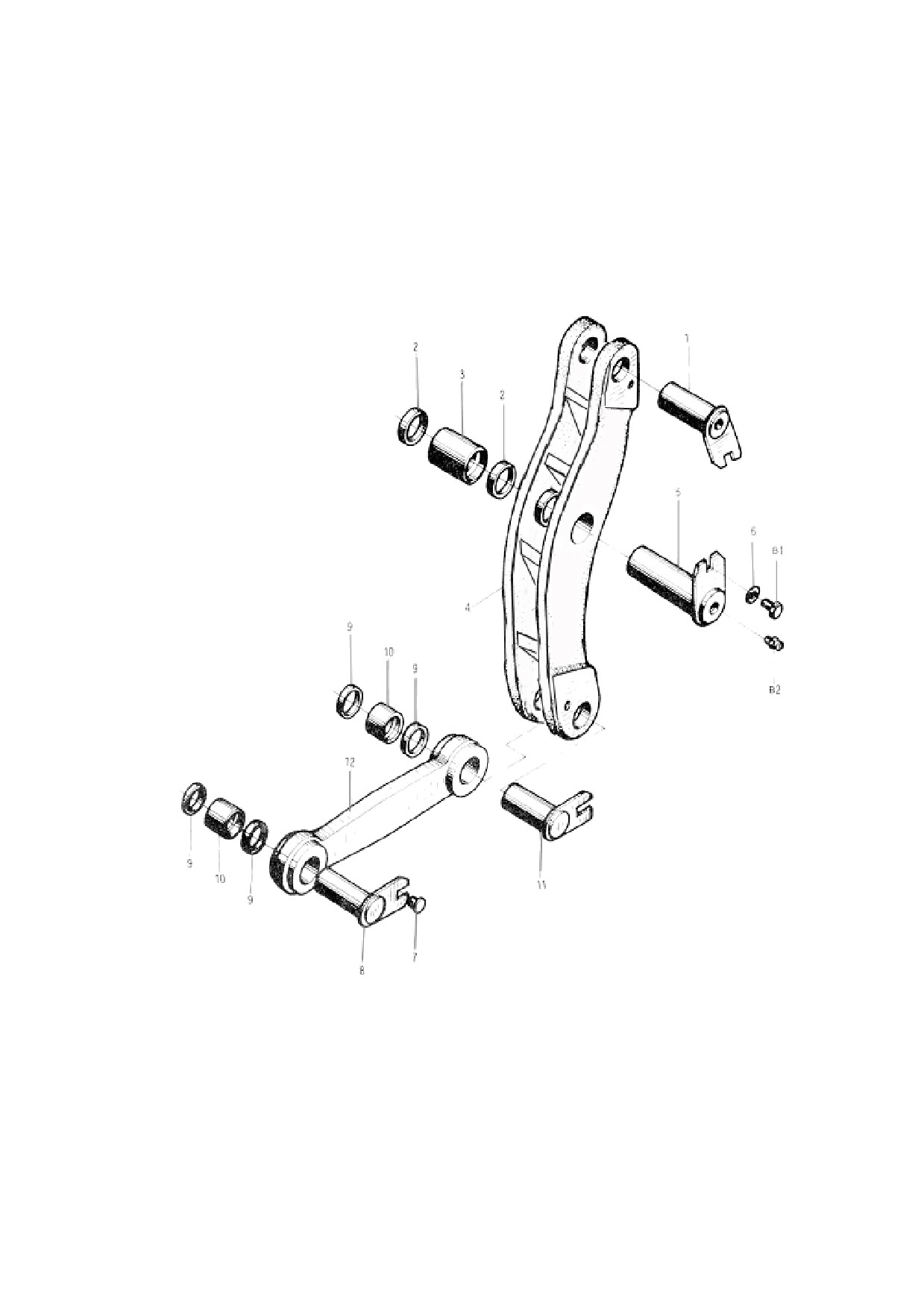

132
Z50G14 工作装置（二） Implement ( II )
133
Z50G14 工作装置（二） Implement ( II )
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
ZL40.14.6
销轴总成
Pin Shaft Assembly
1
2
CG50.14-5
骨架式防尘圈110X126
Seal Ring 110X126
2
3
CG50.14-2
轴套
Bushing
1
4
Z50F1412
摇臂
Rocker Arm
1
5
ZL40.14.5
销轴总成
Pin Shaft Assembly
1
6
ZL40.14-1
垫圈
Washer
4
7
CG50.8.6-3
螺套
Screw Sleeve
4
8
ZL40.14.7
销轴总成
Pin Shaft Assembly
1
Seal Ring
9
CG50.14-6
骨架式防尘圈85X99
4
85X99
10
CG50.14-3
轴套
Bushing
2
11
ZL40.14.4
销轴总成
Pin Shaft Assembly
1
12
Z50F1402
拉杆
Pull Rod
1
B1
GB5783-86
螺栓 M12X25
Bolt M12X25
4
B2
GB1152-89
油杯 M10X1
Oil Cup M10X1
4

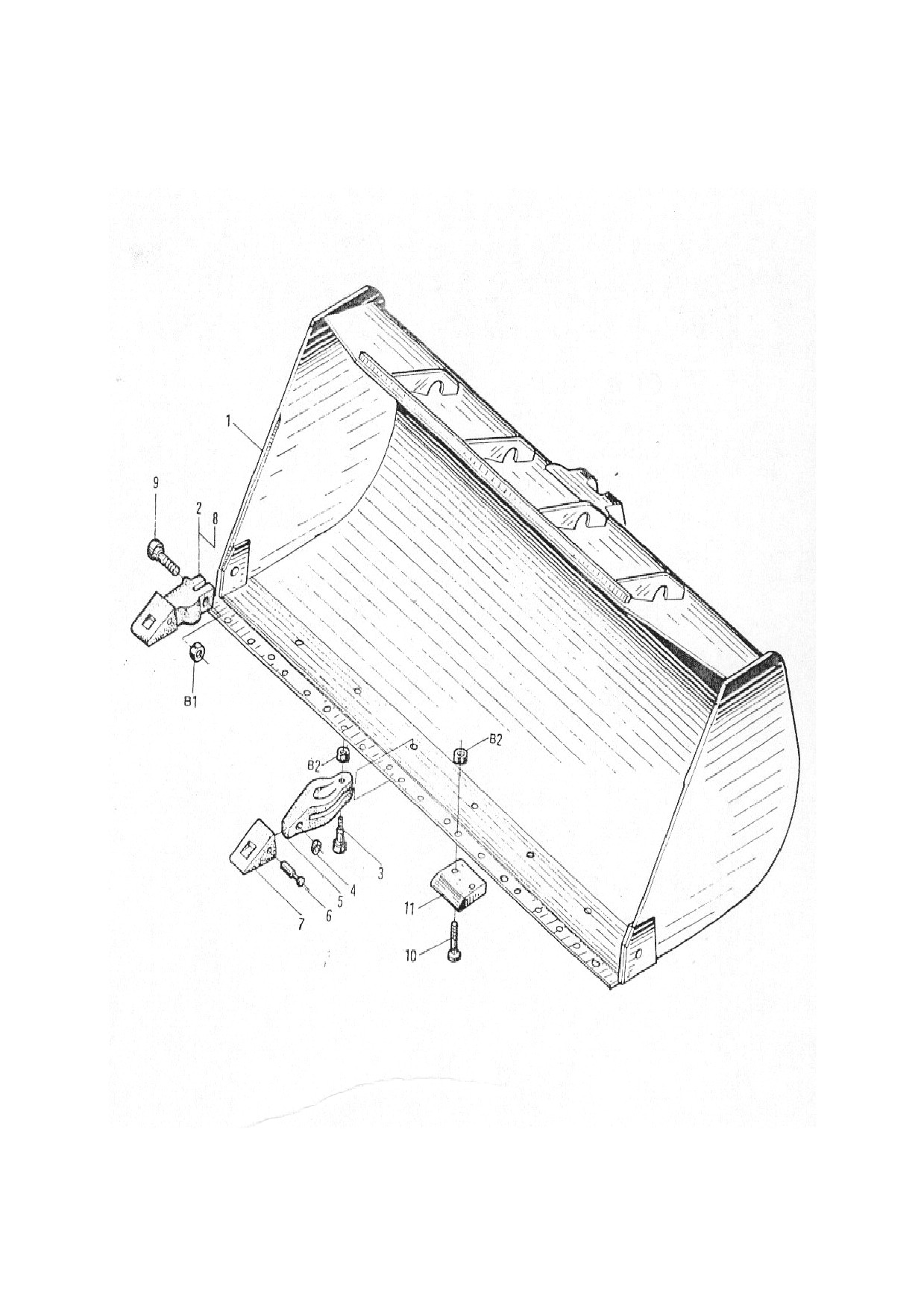

134
Z50G14 工作装置（三） Implement ( III )
135
Z50G14 工作装置（三） Implement ( III )
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G1401
铲斗
Bucket
1
2
Z50F140000002
右侧斗齿
Teeth
1
3
Z50F140000008
沉头方颈螺栓 Bolt
12
4
Z30140100003A
卡环
Clip
8
5
Z50F140000006
中斗齿
Bucket Tooth
6
6
Z50F140000005
销轴
Pin Shaft
8
7
Z50F140000007
斗齿靴
Boot-Bucket Tooth
8
8
Z50F140000009
左侧斗齿
Teeth
1
9
CG40.14-22
沉头方颈螺栓 Bolt
2
10
Z50G140000002
沉头方颈螺栓 Bolt
14
11
Z50G140000001
可卸防磨板 Plate
7
B1
GB6170-86
螺母 M30
Nut M30
2
B2
GB6170-86
螺母 M24
Nut M24
26
136
电气设备
Electrical Apparatus
137

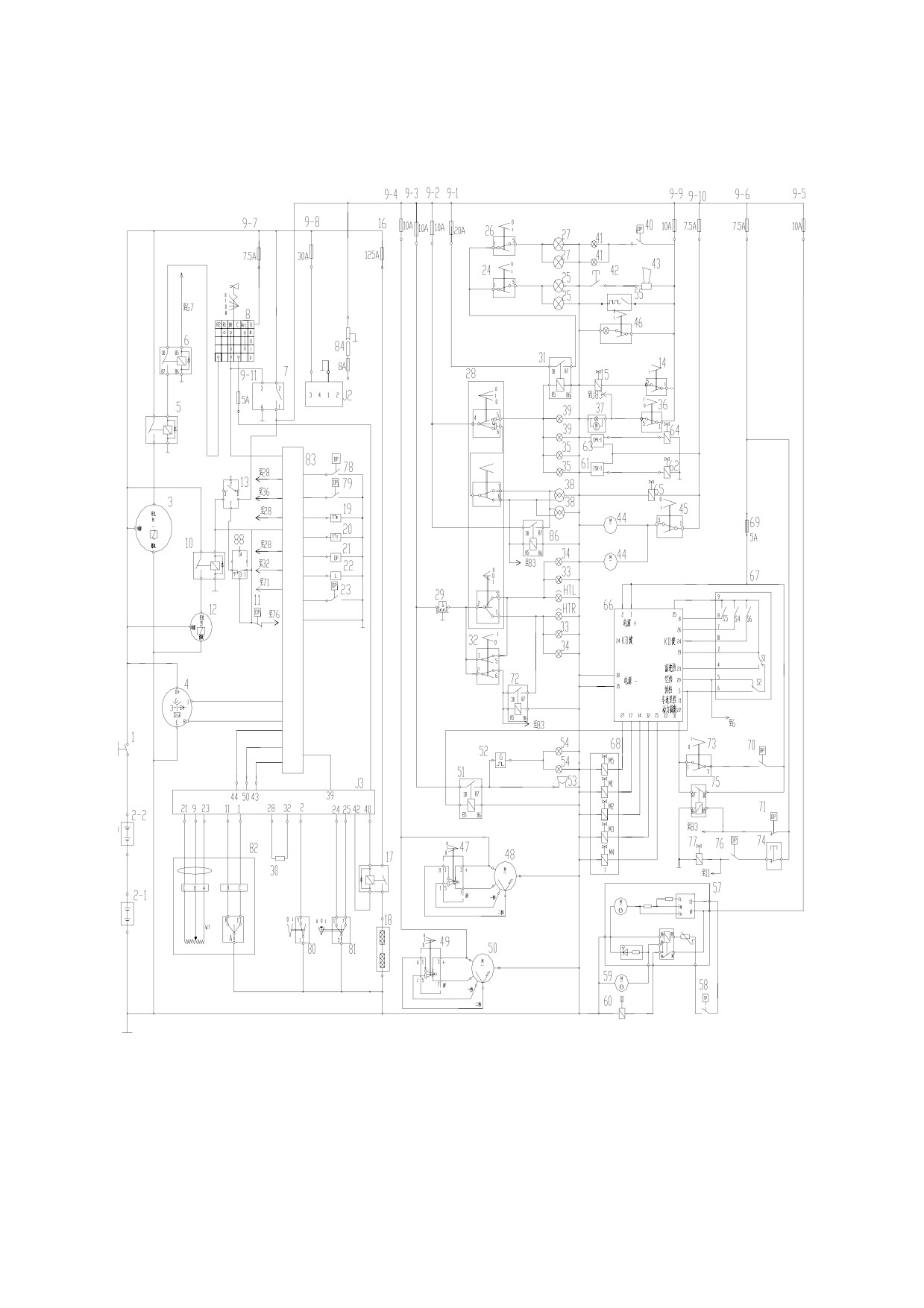

Z50G15T7 电气原理图 Electrical Principle Scheme
138

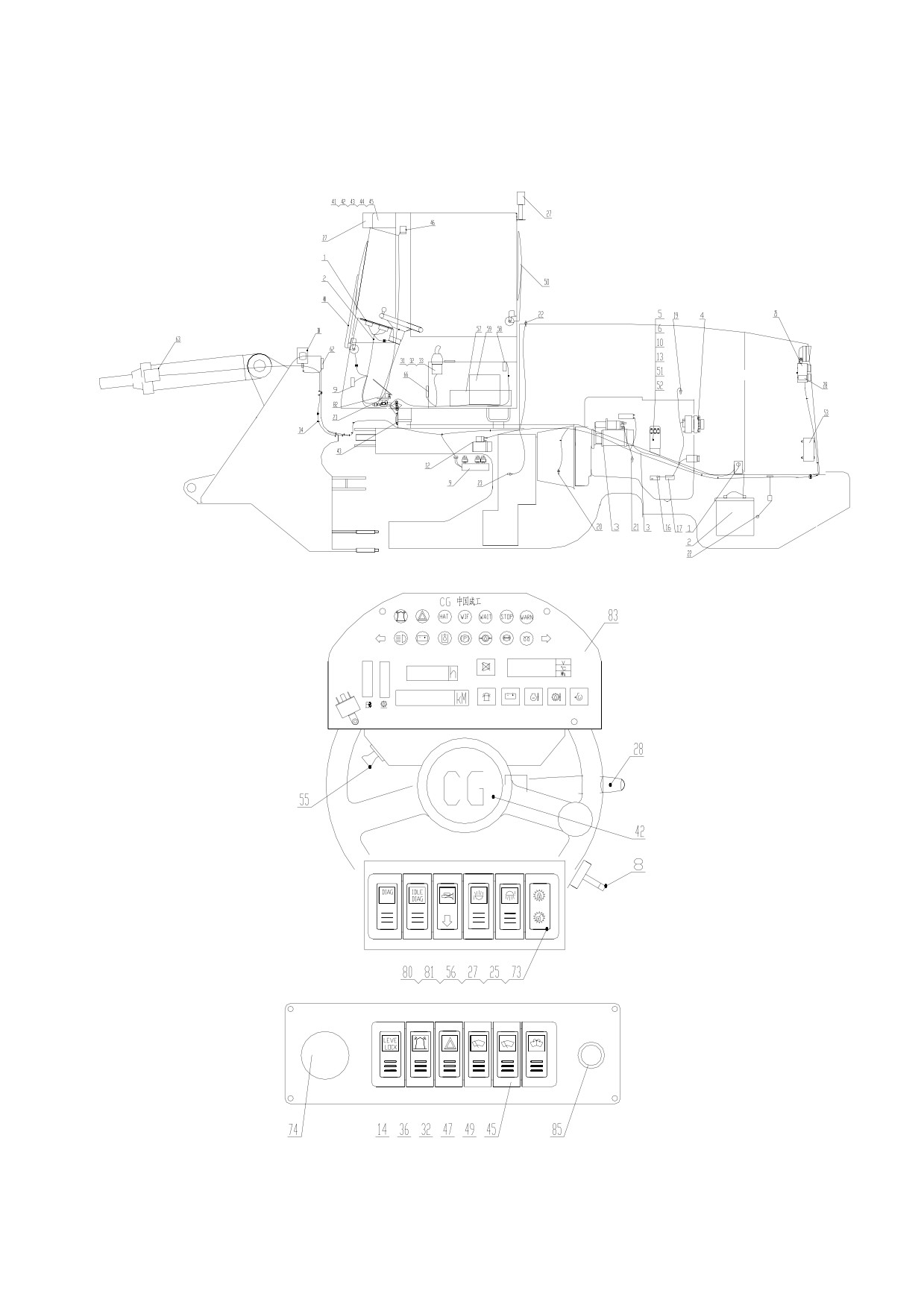

ZL50G (T7) 电气设备分布 Electrical Component
139
ZL50G(T7) 电气元件表 Electrical Component
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
DK231
电源开关
Battery disconnect SW.
1
QB
2
6-QW-120B
蓄电池
Battery
2
GB
3
ST9333
起动机
Starting motor
1
MT
4
EE9247
交流发电机
Alternator
1
G
5
MZJ-50A
起动继电器
Starting
additional
1
KS
relay
6
KNS
JQ201S-PLO
空挡起动继电器
Trans. Neutral Relay
1
7
HFS33
附件继电器
Chief Relay
1
KG
8
JK406
预热起动开关
Start key
1
SS
9
HG4735
六档保险盒
Fuse box
2
FP
10
MZJ-50A
应急转向继电器
Steering relay
1
KAT
11
PS61-30
应急转向压力开关.
Steering pressure SW.
1
SAT
12
220116
应急转向马达
Steering Motor
1
MAT
13
HF5502-2/B
时间继电器
Time Relay
1
KT
14
JK981-000
操作杆动作锁止开关 Handle lockup SW.
1
SLP
15
24V
动作锁止电磁阀
Handle lockup valve
1
YL
16
125A
隔栅加热保险
Grid heaters fuse
1
FPH
17
SB9085
隔栅加热继电器
Grid heaters relay
1
KE
18
100A/24V
隔栅加热器
Grid heaters
1
EH
19
NPT 1/2
发动机水温传感器 Water Temp. Sensor
1
DWT
20
M14*1.5
变矩器油温传感器
Oil Temp. Sensor
1
DQT
21
NPT 1/8
机油压力传感器
Engine oil pres. sensor
1
DEP
22
226 801 015 001C
燃油油位传感器
Fuel level sensor
1
DFL
23
M10*1
换挡油压报警开关
Trans. oil pres. sensor
1
SQP
24
J
25
CG 70W
后工作灯
Rear Light
1
LR
26
JK981-000-3.67
前工作灯开关
Cab light SW.
1
SLF
27
CG 70W
前工作灯
Cab light
1
LF
28
南洋 303A
组合灯开关
Group lamp SW.
1
SLG
29
JQ604
转向灯闪光器
Turning Flasher
1
KFT
30
LS-7
冷却液位电阻
Resistance
1
REL
31
JQ201S-PLO
工作灯连锁继电器
Lamp Chain Relay
1
KL
140
ZL50G(T7) 电气元件表 Electrical Component
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
32
JK9073
应急示警灯开关
Emergency light SW.
1
SLA
33
CG 21W
前转向灯
Front turn light
1
LTF
34
CG 21W
后转向灯
Rear turn light
1
LTR
35
8W
前小灯
Front small Light
1
LSF
36
1
SLC
JK981-000-3.40
工作警示灯开关
Rotary caution light SW.
37
LC
CG-21 10W
工作警示灯
Rotary caution light
1
38
CG 70W
前照灯
Front light
2
LL
8W
后尾灯
Rear small light
2
LSR
39
PS61-30/35barR
制动灯开关
Braking Light SW.
1
SBP
40
41
21W/24V
制动灯
Braking Light
2
LB
SHO
42
JK802B
电喇叭按钮
Horn Button
1
1
HO
43
DL224EG
电喇叭
Horn
1
MS
44
30W/24V
洗涤泵电机
Washer Motor
45
JK981-000-2.6
洗涤泵开关
Washer Motor
1
SSF
1
LW
46
CG.F1 10W
壁灯
Wall Light
1
SWF
47
JK981-045-2.5
前窗刮水器开关
Front Wiper SW.
MWF
48
CG50E-A
前窗刮水器总成
Front Wiper
1
49
JK981-045-2.28
后窗刮水器开关
Rear Wiper SW.
1
SWR
MWR
50
CG50E-A
后窗刮水器总成
Rear Wiper
1
JQ201S-PLO
倒车灯继电器
Backward light relay
1
KLR
51
JQ603B
倒车闪光器
Backup Flasher
1
KFR
52
53
3T1815
倒车报警器
Backup Alarm
1
HR
LFR
54
21W
倒车灯
Backup light
1
1
EC
55
LP01012
点烟器
Cigarette Lighter
56
JK
57
CG35H-1
空调
Air conditioner
1
AC
1
SAP
58
常开
储液瓶压力开关
Cryogen pressure SW.
1
MA
59
5A/24V
冷凝器风机
Blower fan motor
1
60
SD5H14/24V
离合器电磁阀
Compressor clutch valve
YA
61
ZDTSK-1
动臂提升控制器
Lift kick-out control
1
UK
动臂提升电磁阀
Lift kick-out valve
1
YK
62
24V
Bucket
positioned
UB
63
ZDSPK-1
铲斗水平控制
1
control
141
ZL50G(T7) 电气元件表 Electrical Component
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
铲斗水平电磁阀 Bucket positioned valve
YB
64
24V
1
YF
65
24V
浮动电磁阀
Lift floating valve
1
EST-17TE/ZF200
电液换挡控制器
Transmission control
1
UQ
66
DW-2/ZF200
挡位选择器
Shift handle
1
SQ
67
ZF200
换挡电磁阀组
Transmission Sol. group
1
YQ
68
控制器保险管
Fuse
1
FT
69
5A
PS61-50/ 35bar
行车制动截断开关 Trans. downshift SW.
1
SDP
70
PS61-50/ 69bar
停车制动压力开关 Parking brake SW.
1
SPP
71
应急示警灯继电器 Emergency light relay
1
KLA
72
JQ201S-PLO
JK981-000-4.66/4.67
动力截断选择开关 Downshift selector
1
SQD
73
1
74
ZB2BS64+BZ102
停车制动按钮
Parking Brake Button
SP
1
75
JQ201S-PLO
动力截断继电器 Trans. Downshift Relay
KQD
Urgency Brake SW.
76
PS61-30/ 69bar
低压停车制动开关
1
SLB
1
YP
77
GSO23300
停车制动电磁阀 Parking Brake Valve
1
HP
78
PS61-50/ 103bar
制动低压报警开关 Brake low pres. SW.
液压回油堵塞报警开关 HOF clog SW.
1
79
CY-Ⅱ/0.35Mpa
SH
诊断开关
Diagnosis SW.
1
SED
80
JK981-000-
SEI
81
JK981-066-
故障翻页开关
Fault turn page SW.
1
电子油门总成
Primary throttle
1
SEA
82
WM526
UI
83
DJC-10-50Gh
电子监测总成
EMC.
1
CS
84
CZ-315
插座
Socket
1
85
JQ201S-PLO/30A
远近光继电器
F-N working light relay
1
KCL
86
应急转向开关
Secondary Steering SW.
1
SAT
87
JK981-007-X.X
时间继电器
Timer relay
1
88
AH3-2OD(PF085A)
142

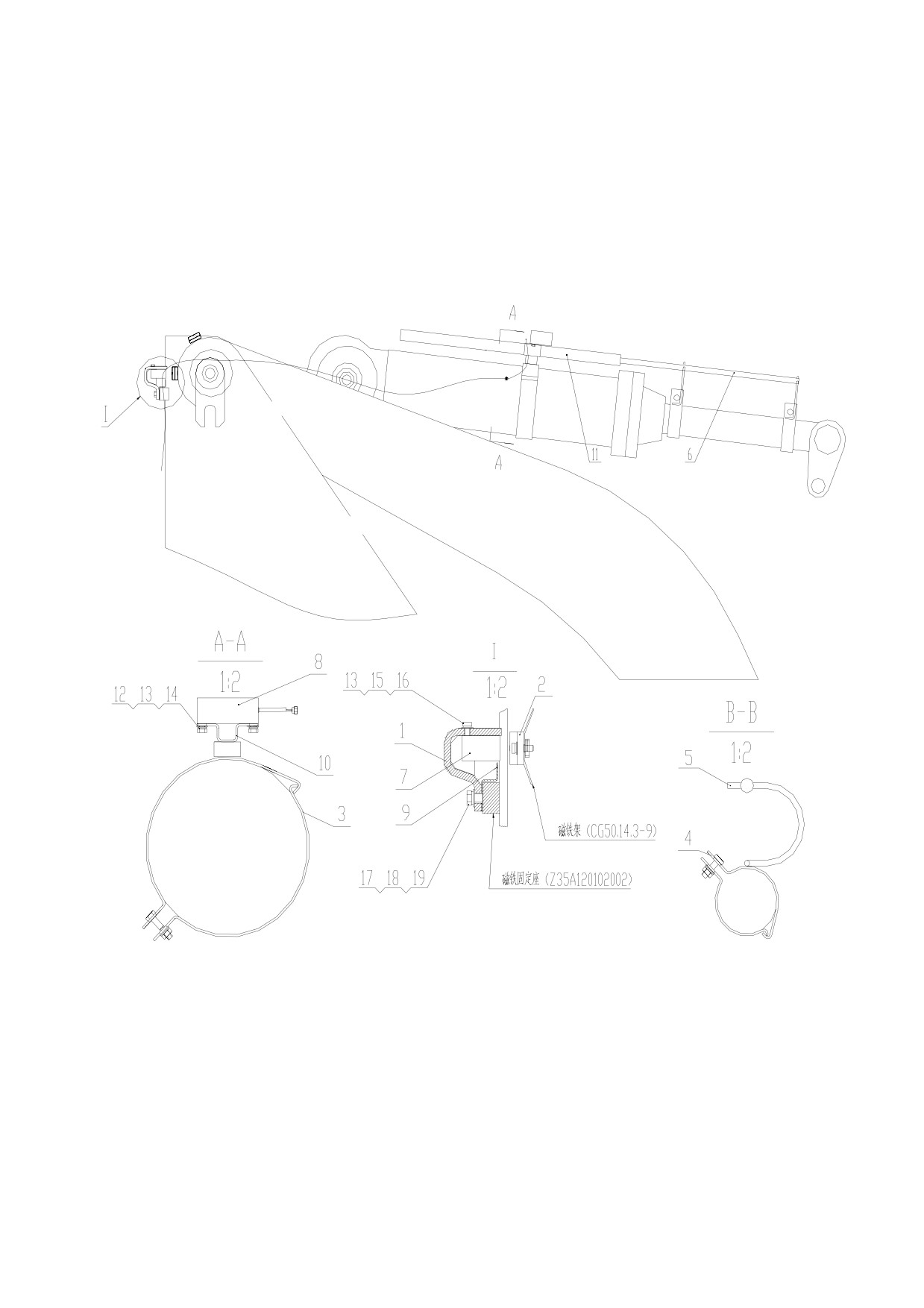

提升和找平装置
Bucket Positioner -Tilt Adjustment
Bucket Lift kickout
143
Z50F16 提升和找平装置
Bucket Positioner -Tilt Adjustment Bucket Lift kickout
144
Z50F16 提升和找平装置
Bucket Positioner -Tilt Adjustment Bucket Lift kickout
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z35A1601B
提升控制器安装支架 Support
1
2
Z35A1602B
提升磁钢安装座 Install
1
3
Z50F1603
翻斗缸管夹
Clip
1
4
Z50F1604
翻斗缸活塞管夹 Clip
1
5
Z50F1605
拉杆弯条
Curved Pole
1
6
Z50F1606B
水平定位杆
Position Pole
1
7
Z35A1607B
提升限位控制器 Controller
1
8
Z35A1608B
水平定位控制器 Controller
1
9
Z35A160000001B
挡泥板
Splash guard
1
10
Z35A160000002B
套筒管夹
Clip
1
11
Z35A160000003B
套筒
Tube
1
12
GB 5783-86
螺栓 M8×20
Blot
2
13
GB 97.1-85
垫圈 8
Washer
2
14
GB 93-87
垫圈 8
Washer
2
15
GB 5783-86
螺栓 M8×30
Blot
2
16
GB 96-85
大垫圈 8
Washer
2
17
GB 5783-86
螺栓 M12×20
Blot
2
18
GB 6170-86
螺母 M12
Nut
2
19
GB 97.1-85
垫圈 12
Washer
2
145

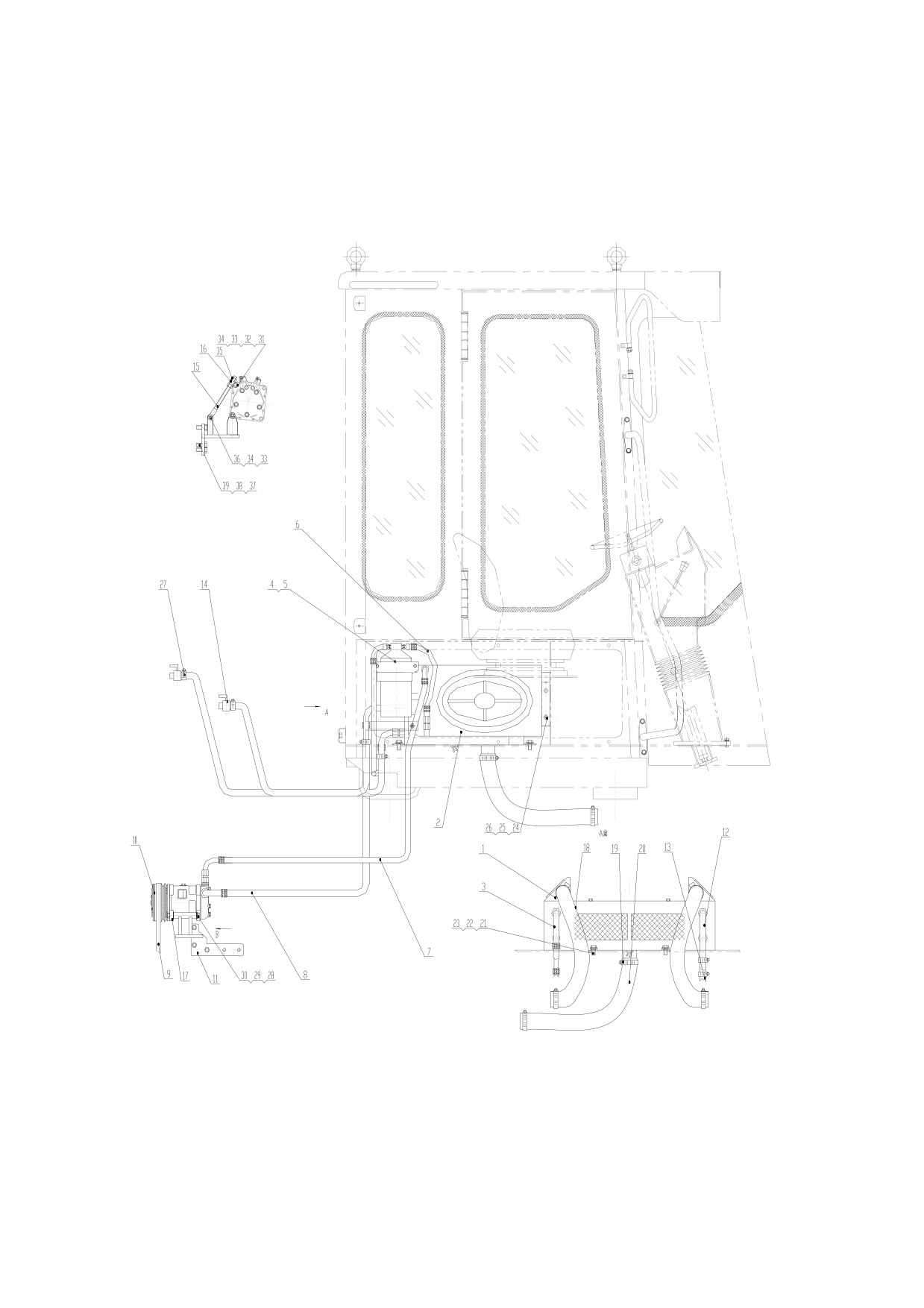

空调系统
Air-conditioner System
146
Z50G17T7 空调系统 Air-conditioner System
147
Z50G17T7 空调系统 Air-conditioner System
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
YTCG35H/2-81030000
蒸发器总成
Evaporator Assembly
1
2
YTCG50E-II-81010000
冷凝器总成
Condenser Assembly
1
3
YTCG35H-81050300
蒸发器进口胶管
hose
1
4
HFC-R134a
氟里昂
R134a
1050ml
5
YTCG35H-81020100
储液瓶
Storage Bottle
1
6
YTCG50E-II-81050700
硬管组件
Connector assembly
1
7
YTCG35H-81050100
高压管
hose
1
8
YTCG35H-81050400
低压管
hose
1
9
AV13 Li=1192
三角带
Three-cornered Strap
1
10
1
SD5H14
压缩机
Compressor
11
Z50G170101T7
压缩机支架
Low Pressure Pipe
1
12
YTCG35H-81050500
进水管
Inlet Pipe
1
13
YTCG35H-81050600
出水管
Outlet Pipe
1
14
Z3/8
水阀
Valve
2
15
P165.17.1-2
调节螺杆
Adjustive screw
1
16
Z50G130501002
调节座
Adjustive seat
1
17
Z40F130501002T2
垫片
Washer
2组
18
φ50 L=200
风管
Pipe
2
19
φ50 L=1000
风管
Pipe
1
20
喉箍40-60
Hoop
6
21
GB5783-86
螺栓M12X25
Bolt M12X25
4
22
GB848-85
垫圈12
Washer 12
4
23
GB93-87
垫圈12
Washer 12
4
24
GB5783-86
螺栓M8X20
Bolt M8X20
3
25
GB848-85
垫圈8
Washer 8
3
26
GB93-87
垫圈8
Washer 8
3
27
喉箍20-30
Hoop
4
28
GB5782-86
螺栓M10X130
Bolt M10X130
1
29
GB6170-86
螺母M10
Nut M10
1
148
Z50G17T7 空调系统 Air-conditioner System
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
30
GB93-87
垫圈10
Washer 10
1
31
GB5783-86
螺栓M10X35
Bolt M10X35
1
32
GB6170-86
螺母M10
Nut M10
1
33
GB93-87
垫圈10
Washer 10
2
34
GB95-85
垫圈10
Washer 10
2
35
GB6170-86
螺母M12
Nut M12
2
36
GB5783-86
螺栓M10X25
Bolt M10X25
1
37
GB93-87
垫圈12
Washer 12
3
38
GB95-85
垫圈12
Washer 12
3
39
GB5783-86
螺栓M12X30
Bolt M10X30
3
149
содержание .. 3 4 5 6 ..
