CHENGGONG CG958G. Каталог запчастей - часть 4

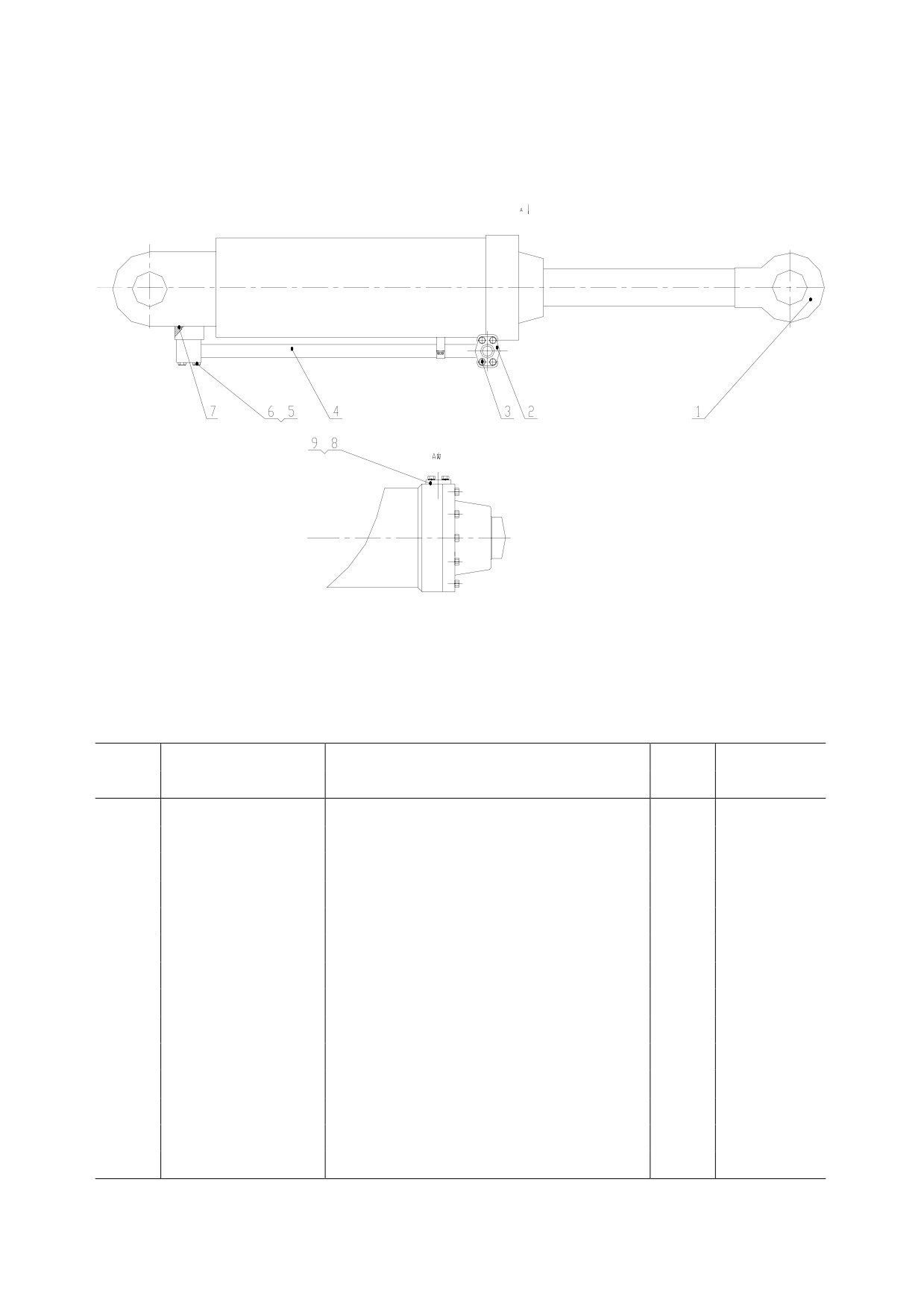

Z50G1006T7 翻斗缸总成 Tilting Cylinder Assembly
Z50G1006T7 翻斗缸总成 Tilting Cylinder Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
CF200X90/550EE-00B
翻斗油缸
Tilting Cylinder
1
2
GB5783-86
螺栓 M10X30
BoltM10X30
4
3
FL-16
法兰
Flange
1
4
Z50E101301T38
翻斗缸钢管 Steel Tube
1
5
GB5782-86
螺栓 M10X80
BoltM10x80
4
6
GB93-87
垫圈 10
Washer10
4
7
GB3452.1-92
0 形圈 36.5X3.55 O-Ring36x3.55
1
8
CG50.10.3-2
对分式法兰 Flange
2
9
GB5783-86
螺栓 M10X40
BoltM10x40
2
90

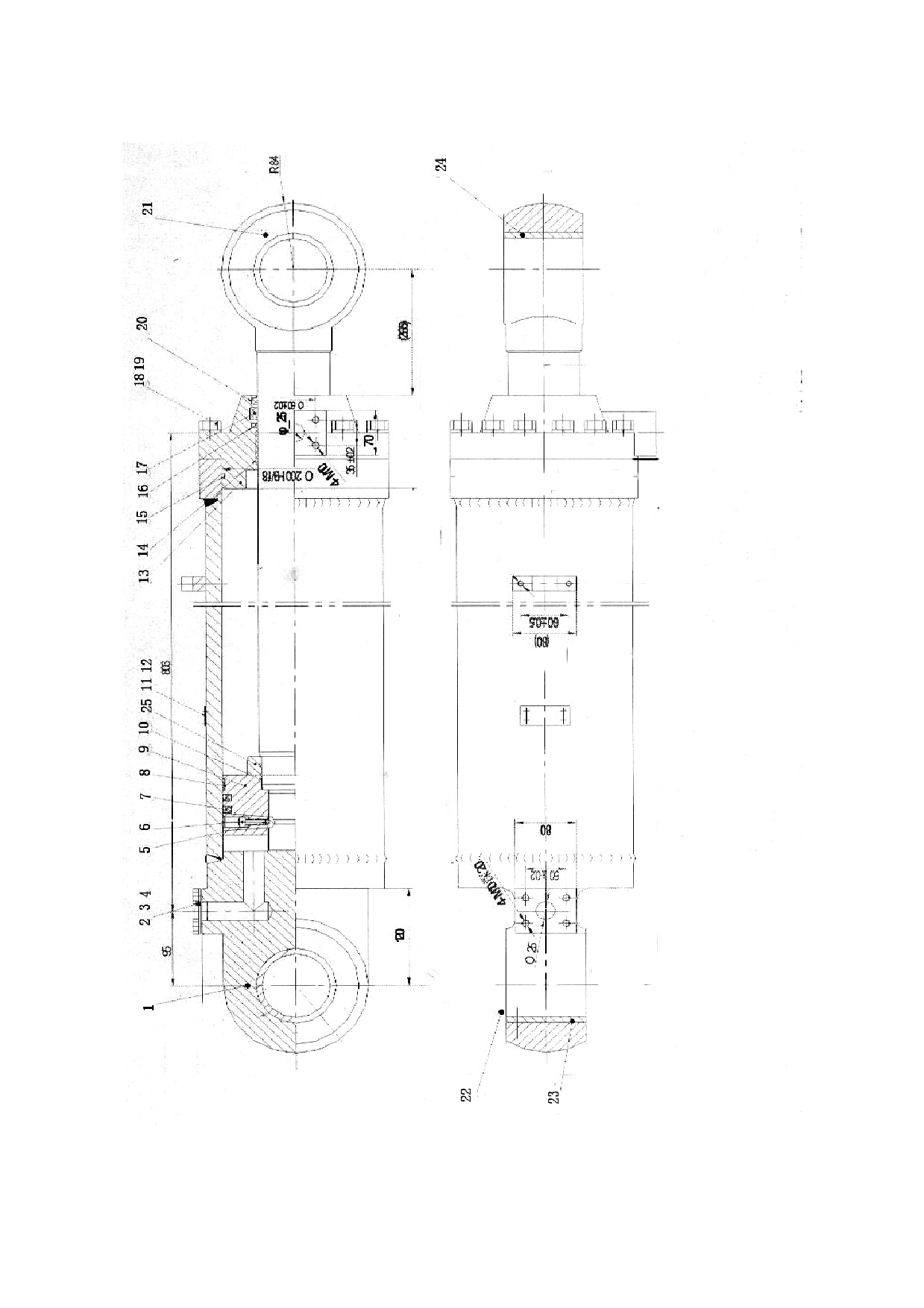

CF200X90/550EE-00B 翻斗油缸 Tilting Cylinder
91
CF200X90/550EE-00B 翻斗油缸 Tilting Cylinder
序号
代号
名
称
数量
备注
Item
Part No.
Parts
Name
Q'ty
Remark
1
CF200X90/550/EE.01
缸体
Cylinder
1
2
G025
油口堵φ25
Plugφ25
2
Cover
G015
油口盖50X35X11
2
3
50X35X11
4
GB/T5781
螺栓M10X12
Bolt M10X12
4
GB/T308
钢球5
Steel Ball 5
1
5
6
GB/T70.1
螺钉M8X25
Screw M8X25
1
Support Ring
7
RB132
支承环S200X19.5X2.5
2
S200X19.5X2.5
8
RB132
孔用组合封CKW2000
SealCKW2000
2
9
RB501
活塞
Piston
1
10
GB/T3452.1
O形圈85X3.55
O-Ring 85X3.55
2
G028
双作用缸标牌
Scutcheon
1
11
12
GB/T827
铆钉2X4
Rivet 2X4
4
13
CF200X90/550/EE-B-01
缸盖
Cover
1
Support Ring
14
RB132
支承环G90X44.5X2.5
1
G90X44.5X2.5
15
GB/T3452.1
O形圈190X5.3
O-Ring 190x5.3
1
RB132
轴用组合封CKS-0900
Seal CKS-0900
1
16
Y-Ring
GB/T10708.1
Y形圈90X105X12.5
1
17
90X105X12.5
18
GB/T5785
螺栓M18X1.5X65
BoltM18x1.5x65
12
19
GB/T93
弹簧垫圈18
Washer 18
12
Ring
20
LBW09001
防尘圈90X100X8
1
90X100X8
21
CF20
G016
光孔保护盖φ85
Cover φ85
4
22
CF200X90/550/EE-04
轴套I
Shift Cover I
1
23
24
CF200X90/550/EE-05
轴套II
Shift Cover II
1
25
CF200X90/550/EE-06
缓冲套
Bushing
1
92

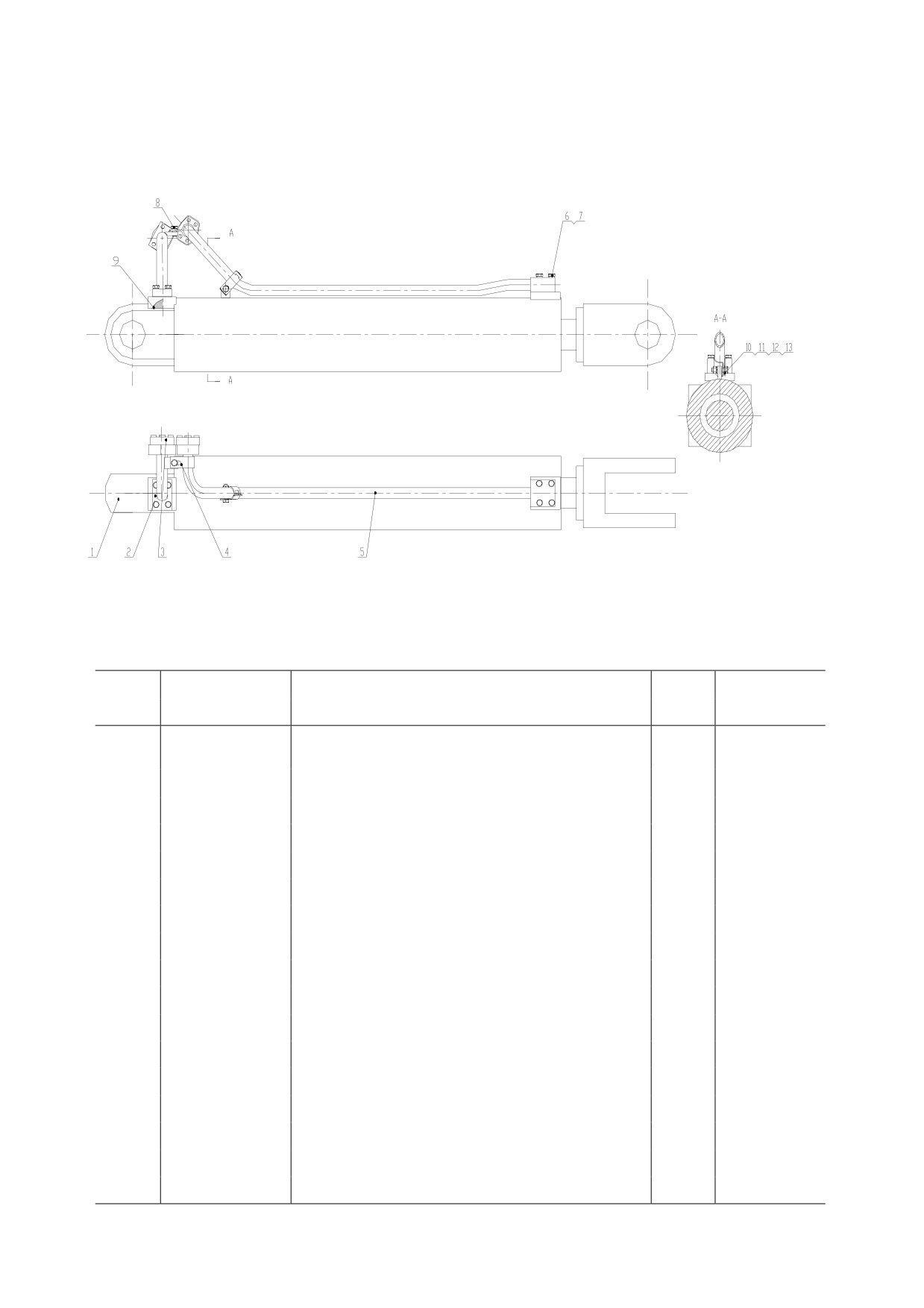

Z50G1007T7 左提升缸总成 Left Lift Cylinder Assembly
Z50G1007T7 左提升缸总成 Left Lift Cylinder Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
CF160X80/880ER/
1
动臂油缸
Cylinder
1
E-00B
2
CG50.10.13.1
弯管总成
Elbow Assembly
1
3
FL-12
法兰组件
Flange
2
4
CG50.10.13-1
管夹
Clamp
1
5
Z50G100701T7
右动臂弯管总成 Elbow Assembly
1
6
GB93-87
垫圈 10
Washer10
10
7
GB5782-86
螺栓 M10X55
BoltM10X55
8
8
GB5783-86
螺栓 M10X20
BoltM10X20
1
9
GB3452.1-92
O 型圈 31.5X3.55 O-Ring 31.5x3.55
2
10
GB97.1-85
垫圈 10
Washer10
1
11
GB6170-86
螺母 M10
NutM10
1
12
GB5783-86
螺栓 M10X40
BoltM10X40
1
13
CQ28
管夹
Clamp
1
93

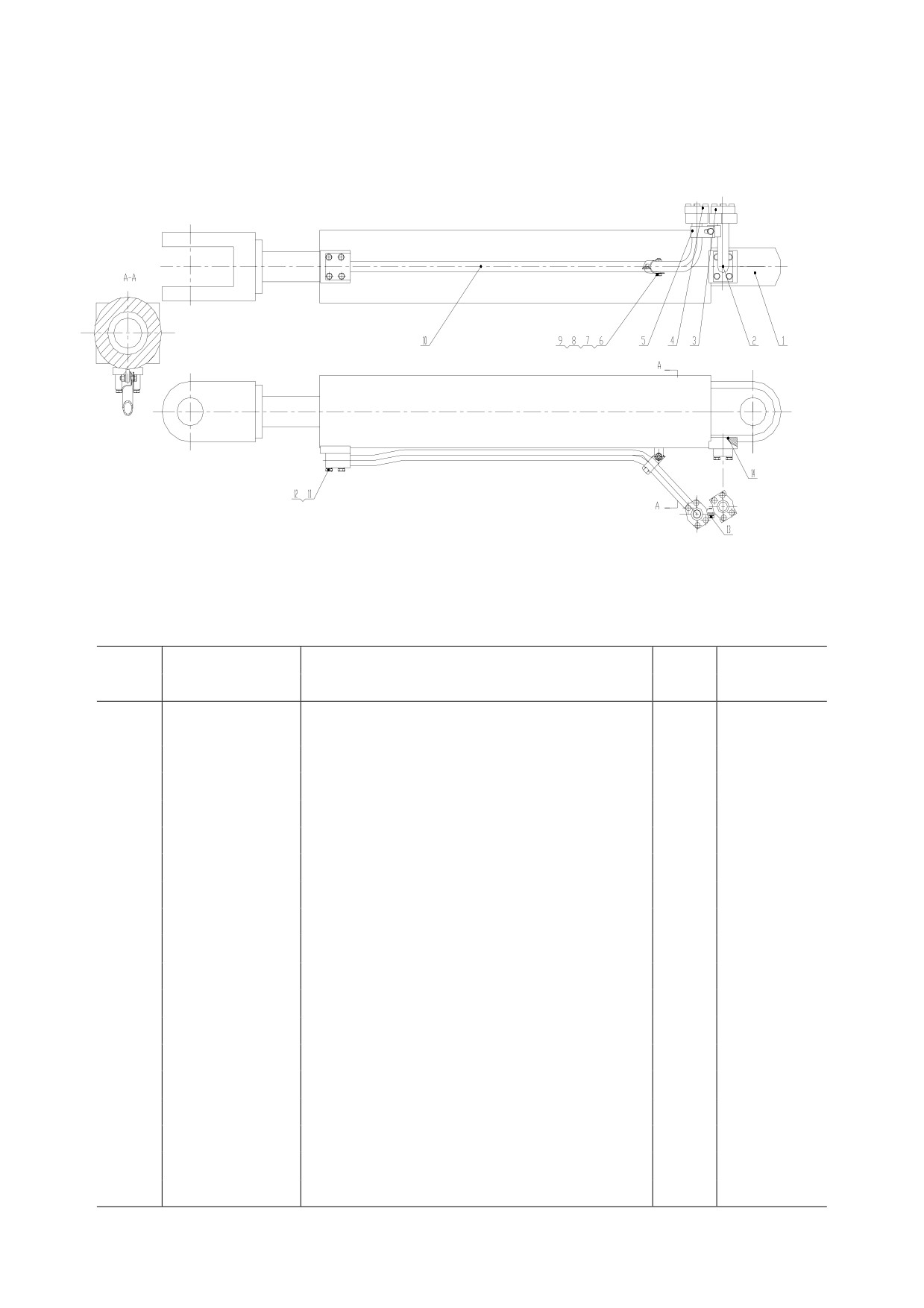

Z50G1008T7 右提升缸总成 Ringht Lift Cylinder Assembly
Z50G1008T7 右提升缸总成 Ringht Lift Cylinder Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
CF160X80/880ER/E
1
动臂油缸
Cylinder
1
-00B
2
CG50.10.14.2
弯管总成
Elbow Assembly
1
3
FL-12
法兰组件
Flange
1
4
FL-12
法兰组件
Flange
1
5
CG50.10.13-1
管夹
Clamp
1
6
CQ28
管夹
Clamp
1
7
GB6170-86
螺母 M10
NutM10
1
8
GB97.1-85
垫圈 10
Washer10
1
9
GB5783-86
螺栓 M10X40 BoltM10X40
1
10
Z50G100801T7
右动臂弯管总成 Elbow Assembly
1
11
GB93-87
垫圈 10
Washer10
10
12
GB5782-86
螺栓 M10X55 BoltM10X55
8
13
GB5783-86
螺栓 M10X20 BoltM10X20
1
14
GB3452.1-92
O 型圈 31.5X3.55 O-Ring31.5x3.55
2
94

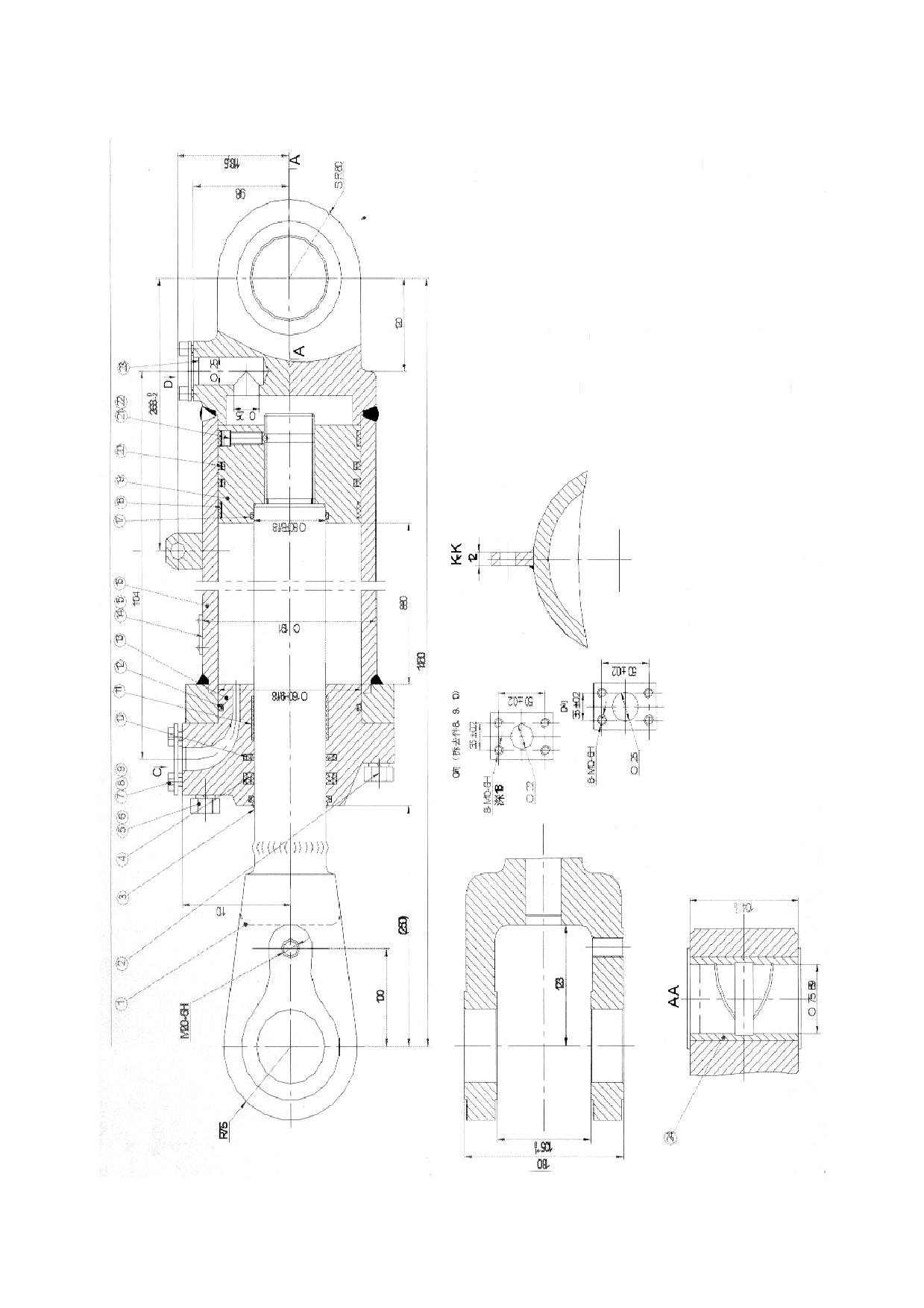

CF160X80/880ER/E-00B 动臂油缸 Lift Cylinder
95
CF160X80/880ER/E-00B 动臂油缸 Lift Cylinder
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
CF160X80/880ER/E-02
活塞杆
Piston Rod
1
2
GB/T5782
螺栓M16X70
Bolt M16X70
8
3
LBW08001
防尘圈80X90X8
Ring 80X90X8
1
4
GB/T107081
Y形圈 Y80X95X12.5
Y-Ring Y80X95X12.5
1
5
GB/T5782
螺栓M16X100
Bolt M16X100
2
6
GB/T93
弹簧垫圈16
Washer16
10
7
GB/T5781
螺栓M10X12
Bolt M10X12
4
8
G015
油口盖50X35Xφ11
Cover 50X35Xφ11
2
9
G025
油口堵φ20
Plugφ20
1
10
RB132
轴用组合封CKS-0800
Seal CKS-0800
1
11
RB132
支撑环G80X39.5X2.5
Support Ring G80X39.5X2.5
1
12
GB/T34521
O型圈150X5.3
O-Ring 150X5.3
1
13
CF160X80/880ER/B-01
缸盖
Cover
1
14
G0282
标牌
Scutcheon
1
15
GB/T827
铆钉2X4
Rivet 2X4
4
16
CF160X80/880ER/B-01
缸体
Cylinder
1
17
GB/T34521
O型圈80X3.55
O-Ring 80X3.55
1
18
RB132
支撑环S0160X14.8X3
Support Ring S0160X14.8X3
2
19
RB132
活塞
Piston
1
20
RB132
孔用组合封CKW1600
Seal CKW1600
2
21
GB/T70.1
螺钉M8X25
Screw M8X25
1
22
GB/T308
钢球5
Steel Ball 5
1
23
G025
24
RB509
衬套CT075-087-105
Bushing GB/T699
1
96

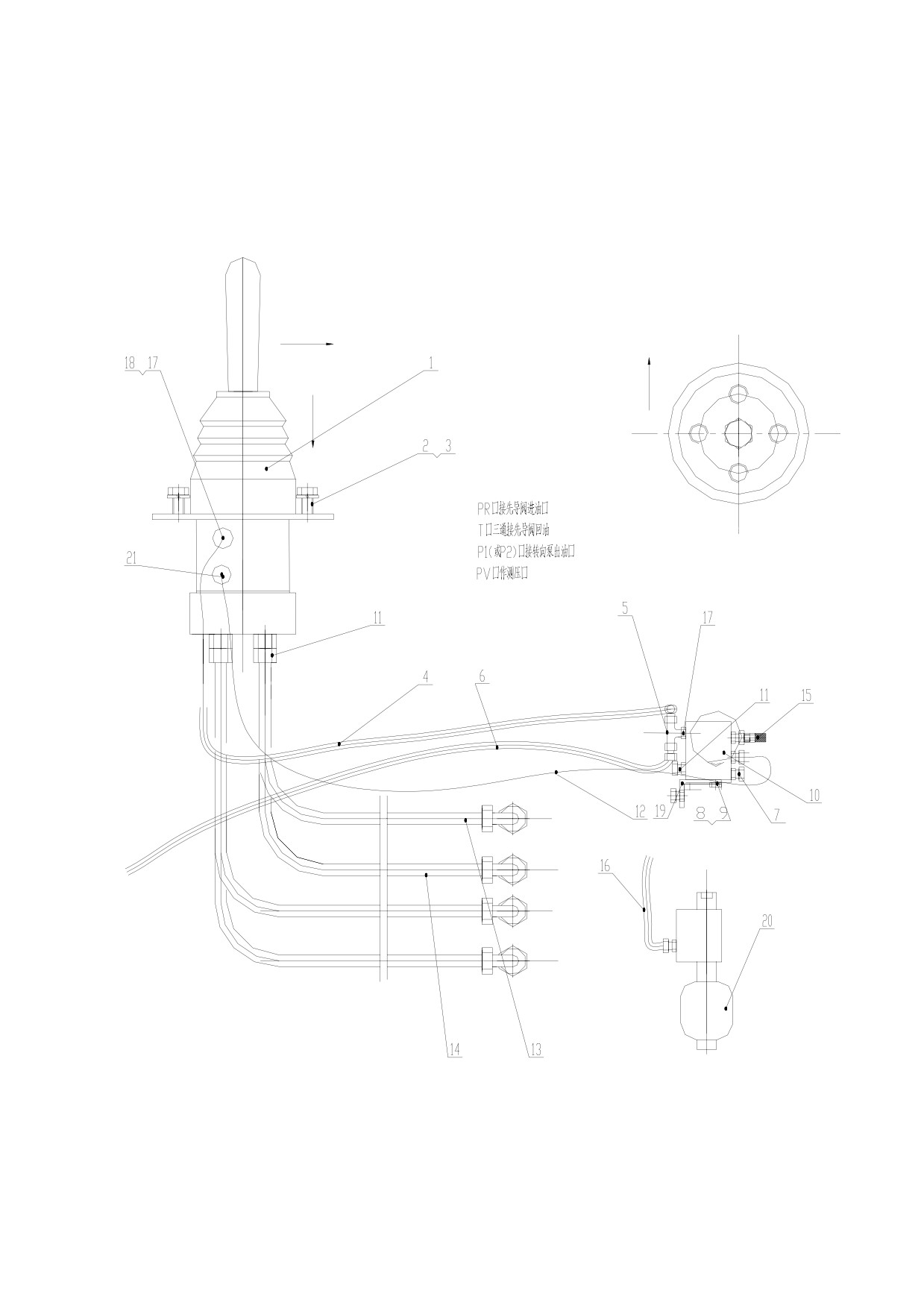

Z50G1012T7 先导液压系统 Pilot Hydraulic System
97
Z50G1012T7 先导液压系统 Pilot Hydraulic System
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
装
1
406-1044-1145
先导阀
Valve
1
406-1044-1145HUSCO
先导阀时用图
2
GB5783-86
螺栓 M6X20
BoltM6X20
4
3
GB93-87
垫圈 6
Washe6
4
20411-18-06/20491-18-0
4
先导阀回油胶管
Hose
1
6X1T06AGX630
5
BC-18
三通接头
Connector
1
6
20411-18-06X1T06AGX900
油源阀回油胶管
Hose
1
7
4M-14WD
堵头
Plug
1
8
GB5783-86
螺栓 M8X20
BoltM8X20
4
9
GB93-87
垫圈 8
Washer8
4
10
DKF1-00
先导供油阀
Valve
1
11
1CM-16-14WD
接头
Connector
7
20411-16-04/20441-16-0
12
先导阀进油胶管
Hose
1
4X1T04AGX650
20491-16-04T/20411-16-
13
先导阀到多路阀胶管
Hose
2
04TX1T04AGX2900
20491-16-04T/20411-16-
14
先导阀到多路阀胶管
Hose
2
04TX1T04AGX2350
15
PT-3
测压接头
Connector
1
16
20441-16-04X2T04ITX600
油源阀进油胶管
Hose
1
17
1CM-18-14WD
接头
Connector
2
18
2C9-18
接头
Connector
1
19
Z50G100500001T7
连接板
Plate
1
SBO210-0.32E1/112A-210
20
蓄能器
Accumulator
1
AK60
21
2C
98

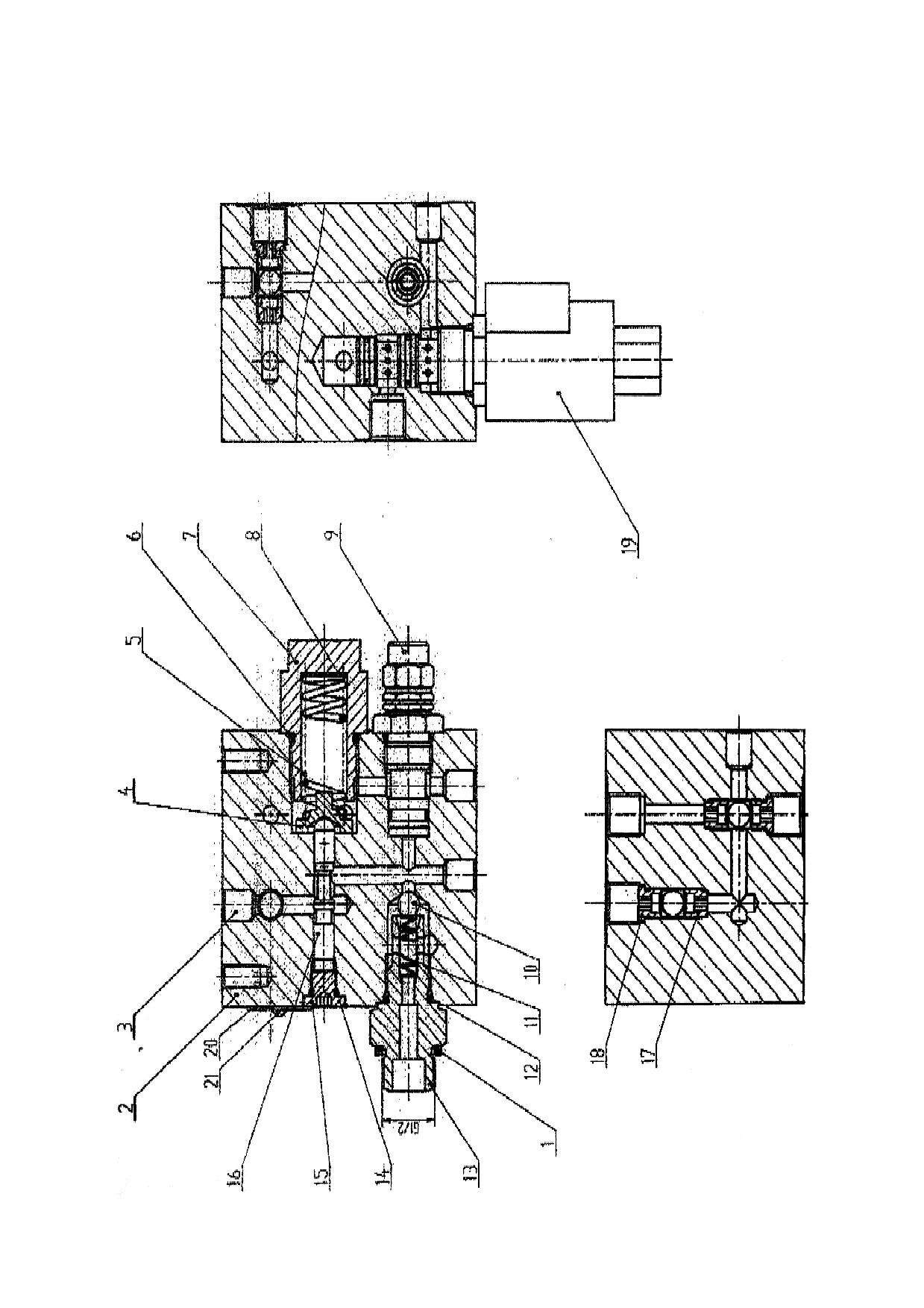

DKF1-00 先导供油阀 Valve
99
DKF1-00 先导供油阀 Valve
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
紫铜垫圈
Washer
1
2
阀体
Valve
1
3
球通式接头（10） Connector
7
4
弹簧座
Spring Seat
1
5
弹簧
Spring
1
6
GB3452.1-82
O 形圈 22.4X2.65
O-Ring22.4X2.65
1
7
阀座
Valve Seal
1
8
垫圈
Washer
1
9
安全阀
Valve
1
10
钢球（8.5）
Steel Sphere
3
11
回位弹簧
Spring
1
12
GB3452.1-82
O 形圈 15X2.65
O-Ring15X2.65
1
13
蓄能器接头
Connector
1
14
GB3452.1-82
O 形圈 8X1.8
O-Ring8X1.8
1
15
堵头
Plug
1
16
阀芯
Spool
1
17
梭阀座 1
Seat1
2
18
梭阀座
Seat
2
19
电磁换向阀
Valve
2
20
标牌
Nameplate
1
21
GB827-86
铆钉 2X4
Rivet 2X4
2
100
后 传 动 轴
Rear Drive Shaft
101

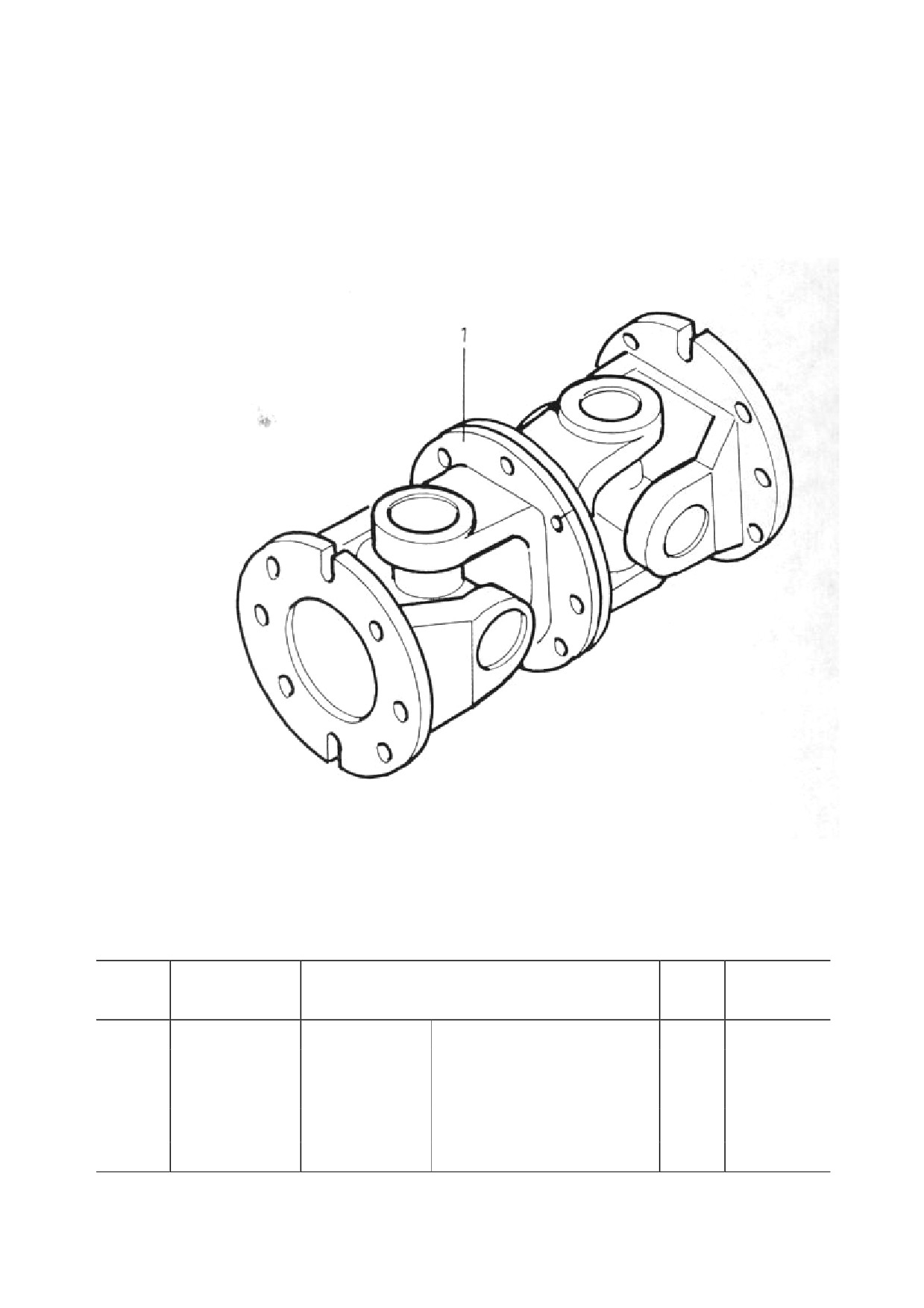

Z50G11 后传动轴 Rear Drive Shaft
Z50G11 后传动轴 Rear Drive Shaft
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G11
后传动轴
Rear Drive Shaft
1
102
车身车架
Frame Group
103

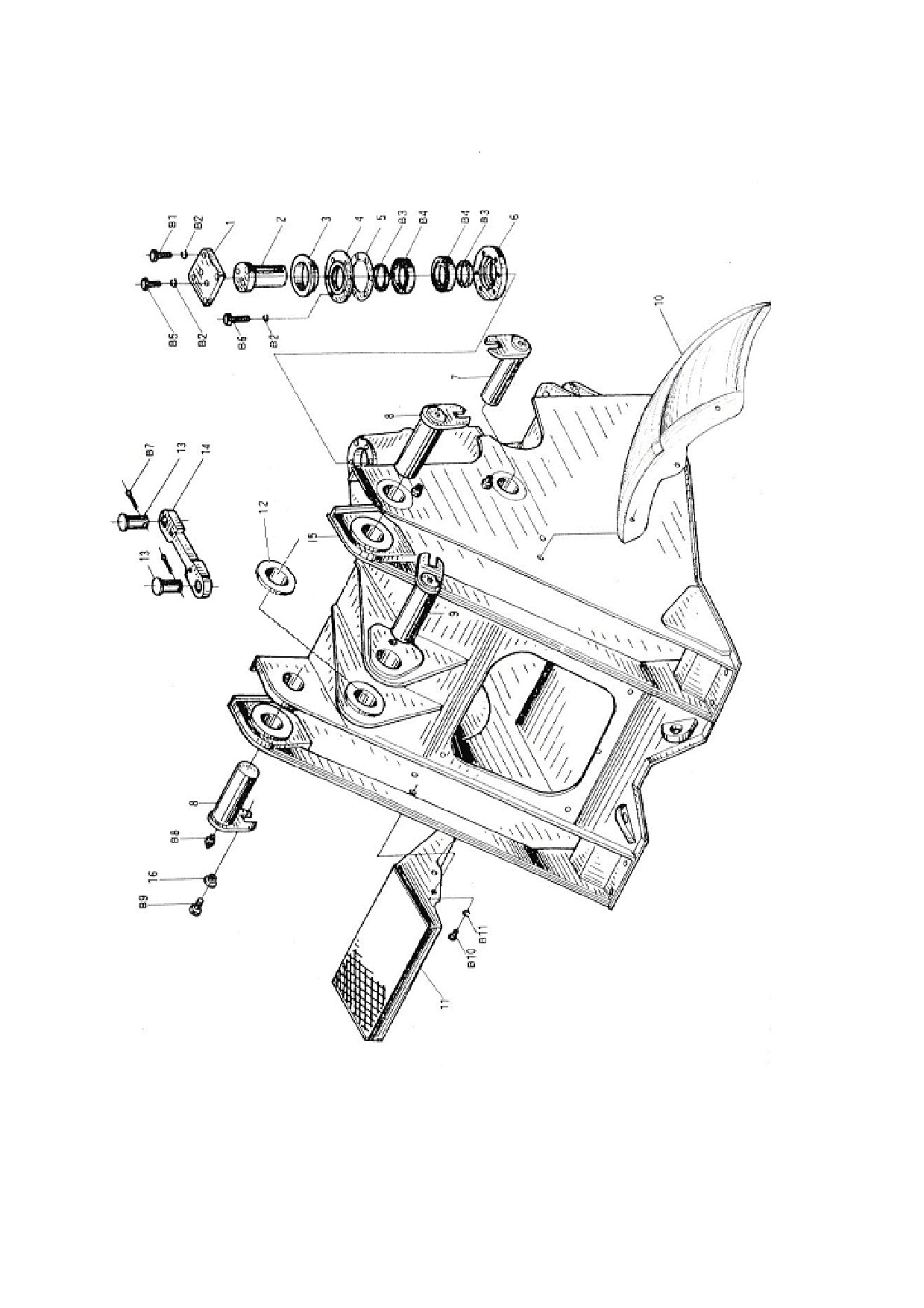

Z50G12T7 车身车架（一） Frame Group(Ⅰ)
104
Z50G12T7 车身车架（一） Frame Group(Ⅰ)
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
CG50.12-3
压板
Plate
1
2
CG50.12-5
上铰接销轴
Upper Hinge Pin
1
3
CG50.12-4
锥形环
Cone-Shaped Ring
1
4
CG50.12-6
上铰接轴承上盖
Bearing Cover
1
5
CG50.12-7
调整垫片
Adjusting Shim
组
6
CG50.12-8
上铰接轴承下盖
Lower Bearing Cover
1
7
Z50F1202
提升油缸销轴总成 Pin Shaft
2
8
Z50F1203
动臂销轴总成
Pin Shaft
2
9
Z50F1211
翻斗油缸销轴总成 Pin Shaft
1
10
CG50.12.2
左前护泥板总成
Left Front Fender Assembly
1
11
CG50.12.3
右前护泥板总成
Right Front Fender Assembly
1
12
Z50E120000005
垫片
Shim
1组
13
Z50E120000002
轴
Shaft
2
14
Z50E120000003
锁紧杆
Lock Rod
1
15
Z50G1201T5
前车架
Front Frame
1
16
ZL40.14-1
垫圈
Washer
5
B1
GB5782-86
螺栓 M12X70
Bolt M12X70
4
B2
GB93-87
垫圈12
Washer 12
25
B3
HG4-692-67
油封PD70X90X12
Oil Seal PD70X90X12
2
B4
GB297-94
轴承32014
Bearing 32014
2
B5
GB5783-86
螺栓 M12X55
Bolt M12X55
2
B6
GB5782-86
螺栓 M12X90
Bolt M12X90
6
B7
GB91-86
销10X60
Pin 10X60
2
B8
JB/T7940.1-95
油杯M10X1
Oil Cup M10X1
7
B9
GB5
B10
GB5783-86
螺栓 M20X40
Bolt M20X40
6
B11
GB93-87
垫圈20
Washer 20
6
105

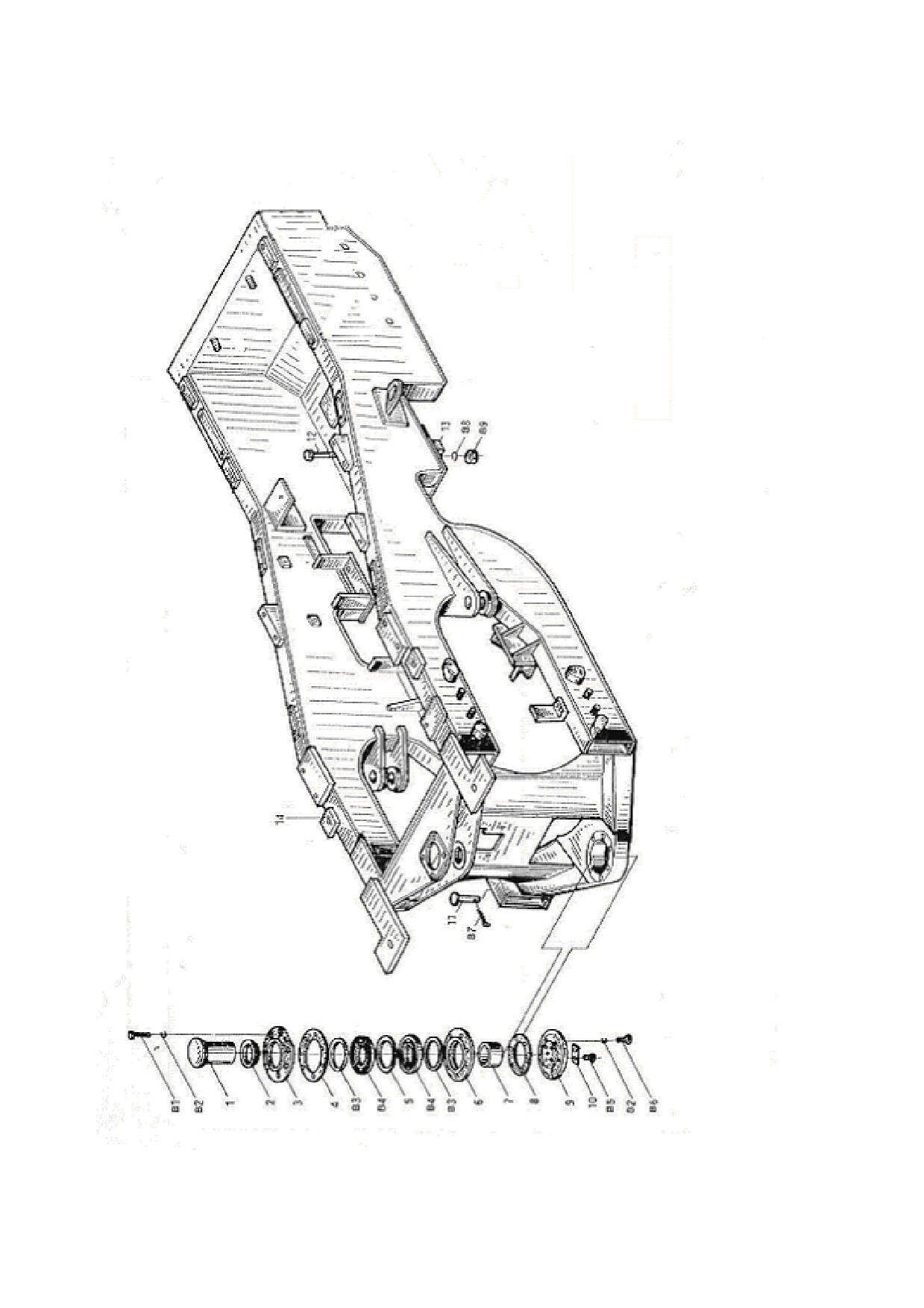

Z50G12T7 车身车架（二） Frame Group(Ⅱ)
106
Z50G12T7 车身车架（二） Frame Group(Ⅱ)
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
CG50.12-9
下铰接销轴
Lower Pin Shaft
1
2
CG50.12-10
挡环
Snap Ring
1
3
CG50.12-11
下铰接轴承上盖 Lower Bearing Cover
1
4
CG50.12-12
上调整垫片
Upper Adjusting Shim
1组
5
CG50.12-13
挡环
Snap Ring
1
6
CG50.12-14
下铰接轴承下盖 Lower Bearing Cover
1
7
CG50.12-15
挡环
Snap Ring
1
8
CG50.12-17
调整垫片
Adjusting Shim
1组
9
CG50.12-16
孔板
Hole Plate
1
10
CG50.12-26
止动垫圈
Thrust Washer
1
11
Z50E120000001
插销
Pin
1
12
CG50.12-25
螺栓
Bolt
8
13
CG50.12-23
限位块
Block
8
14
Z50G1208T7
后车架
Rear Frame
1
B1
GB5782-86
螺栓M12X110
Bolt M12X110
7
B2
GB93-87
垫圈12
Washer 12
13
B3
GB13871-92
油封100X125X12
Oil Seal 100X125X12
2
B4
GB297-94
轴承32216
Bearing 32216
2
B5
GB5783-86
螺栓M16X45
Bolt M16X45
4
B6
GB5783-86
螺栓M12X35
Bolt M12X35
6
B7
GB91-86
销4X20
Pin 4X20
1
B8
GB6171-86
螺母M18X1.5
Nut M18X1.5
16
B9
GB93-87
垫圈18
Washer 18
8
107

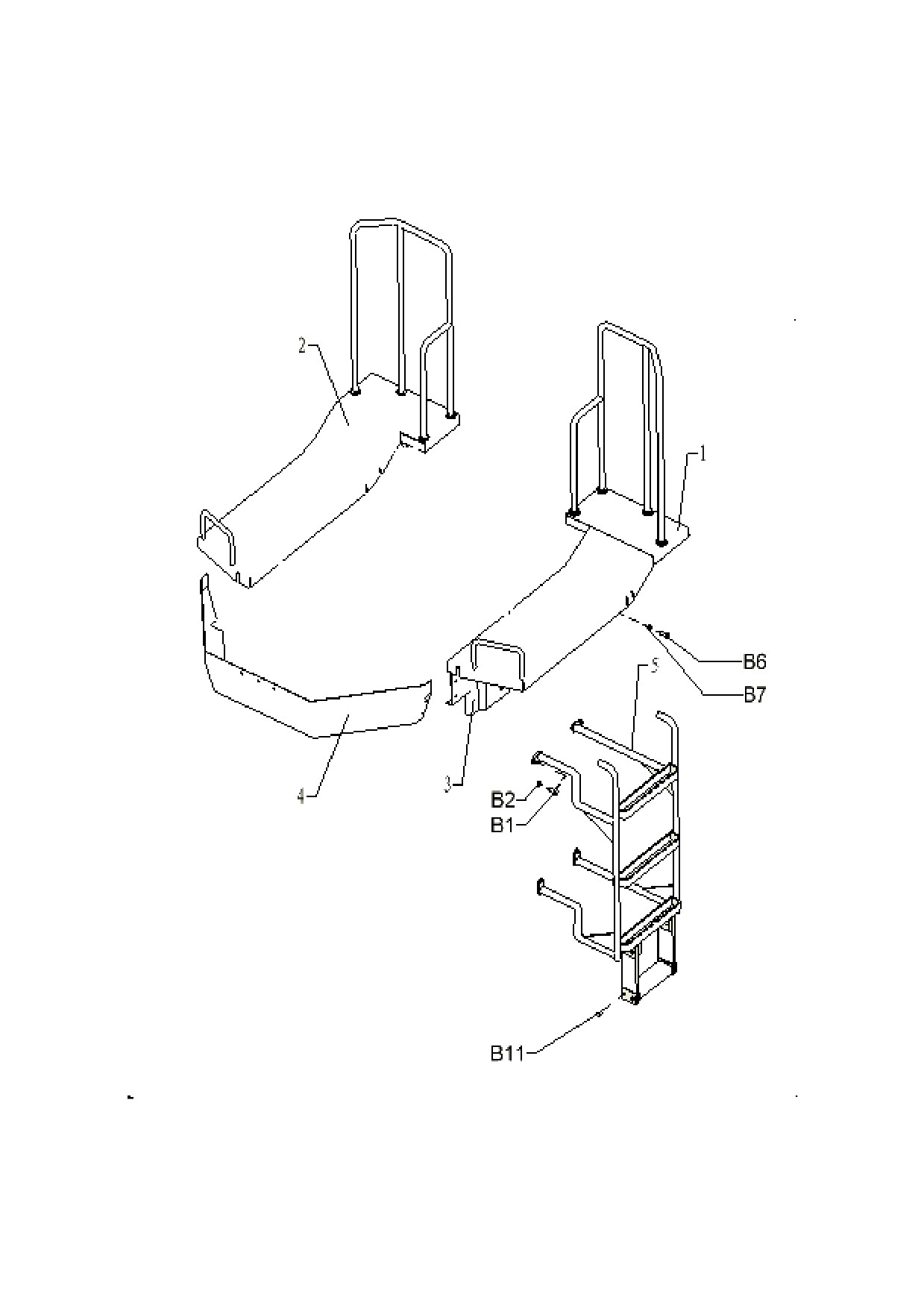

Z50G12T7 车身车架（三） Frame Group(Ⅲ)
108
Z50G12T7 车身车架（三） Frame Group(Ⅲ)
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G1204T7
左后护泥总成 Left Plate Assembly
1
2
Z50G1206T7
右后护泥总成 Right Plate Assembly
1
W50E01-0001
右围板
Right Surrounding Plate
3
1
W50E01-0002
左围板
Left Surrounding Plate
4
W50E01-0101
前围板
Front Surrounding Plate
1
5
Z50E1205
扶梯
Ladder
1
B1
GB5783-86
螺栓M16X35
Bolt M16X35
4
B2
GB93-87
垫圈16
Washer 16
4
B6
GB5783-86
螺栓M10X20
Bolt M10X20
11
B7
GB97.1-85
垫圈10
Washer 10
11
B11
GB5783-86
螺栓M10X40
Bolt M10X40
8
109
Z50G12T7 车身车架（四） Frame Group(Ⅳ)
110
Z50G12T7 车身车架（四） Frame Group(Ⅳ)
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
3
Z50E120000001T15
牵引销轴
Pin
1
4
Z50G1211T7
配重
Ballast
1
B3
GB93-87
垫圈30
Washer 30
2
B4
GB5782-86
螺栓M30X200
Bolt M30X200
2
111
ZL50G12T7 车身车架（五） Frame Group（Ⅴ）
112
ZL50G12T7 车身车架（五） Frame Group（Ⅴ）
序号
代 号
名 称
数量
备注
No.
Part No.
Part Name
Q’ty
Remark
1
Z50F120907
液压油箱左护板 Left Plate
1
2
Z50F120908
液压油箱右护板 Right Plate
1
3
Z50G120902T7
左侧门
Left Door
1
4
Z50G120903T7
右侧门
Right Door
1
5
Z50G120905T7
左小门
Left Door
1
6
Z50G120906T7
右小门
Right Door
1
7
GMS501B
机罩门锁
Locker
2
8
Z50G120900001T7
孔板
Plate
2
9
Z50G120900002T7
孔板
Plate
1
10
Z50G120904T7
后罩
Rear Hood
1
11
Z50G120904003T7
水箱盖
Cover
1
12
CG50.12.12.1-18T
小盖板
Cover
1
13
Z50F1209045
拉钩
Locker
1
14
Z50G1209044T7
后门
Rear Door
1
15
GB5783-86
螺栓M8×15
Bolt M8×15
8
16
GB93-87
垫圈8
Washer 8
8
17
GB95-85
垫圈8
Washer 8
8
18
GB5783-86
螺栓M10×20
Bolt M10×20
10
19
GB93-87
垫圈10
Washer 10
10
20
GB95-85
垫圈10
Washer 10
10
21
GB95-85
垫圈16
Washer 16
4
22
GB93-87
垫圈16
Washer 16
4
23
GB5783-86
螺栓M16×45
Bolt M16×45
4
24
GB4
25
GB93-87
垫圈6
Washer 6
22
26
GB95-85
垫圈6
Washer 6
22
27
GB5783-86
螺栓M6×20
Bolt M6×20
4
28
GB5783-86
螺栓M6×15
Bolt M6×15
18
113
驾驶室
Cab
114

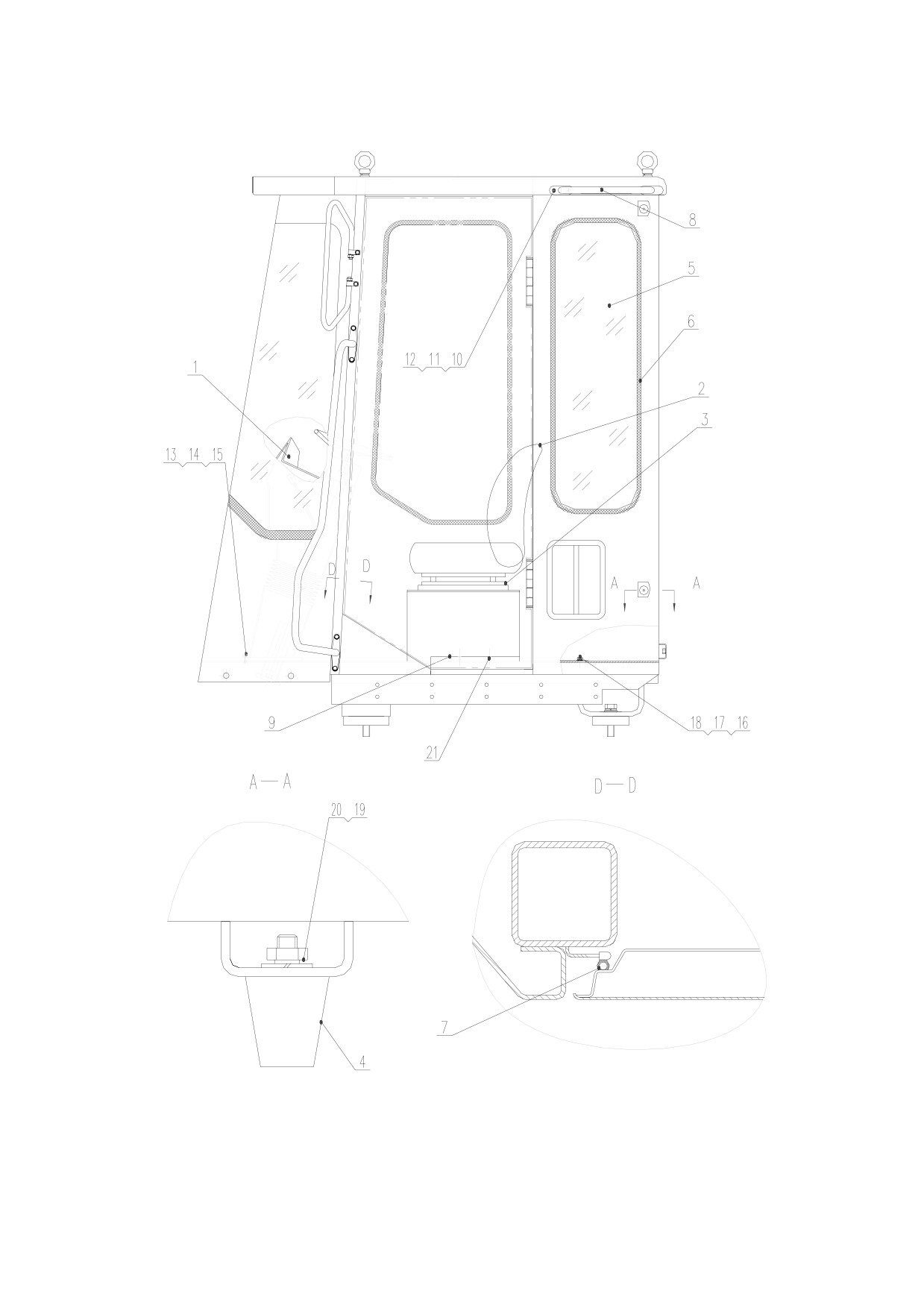

Z50G13T7 驾驶室 Cab
115
Z50G13T7 驾驶室 Cab
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
GD403
仪表台总成
Steering control Assembly
1
2
DS85H/90
座椅
Seat
1
3
Z35H130000004T12
座椅支架
Seat Bracket
1
4
ZZ3BII130000021
锥形垫
Taper washer
4
5
Z50E130000008T46
后侧窗玻璃
Glass
2
6
Z50E130000003T46
玻璃胶条
Rubber Strip
2
7
C-28
车门密封条
Sealed strip
2
8
Z5E130101504T38
拉手
Handrail
2
9
Z50E130000006T38
压条
Strip
1
10
GB5783-86
螺栓M8X20
Bolt M8X20
8
11
GB93-87
垫圈8
Washer 8
8
12
GB97.1-86
垫圈8
Washer 8
8
13
GB5783-86
螺栓M12X30
Bolt M12X30
4
14
GB93-87
垫圈12
Washer 12
4
15
GB97.1-86
垫圈12
Washer 12
4
16
GB5783-86
螺栓M10X30
Bolt M10X30
4
17
GB93-87
垫圈10
Washer 10
4
18
GB97.1-86
垫圈10
Washer 10
4
19
GB6170-86
螺母M6
Nut M6
4
20
GB97.1-85
垫圈6
Washer 6
4
21
GB/T68-2000
螺钉M6X12
Bolt M16X12
2
116

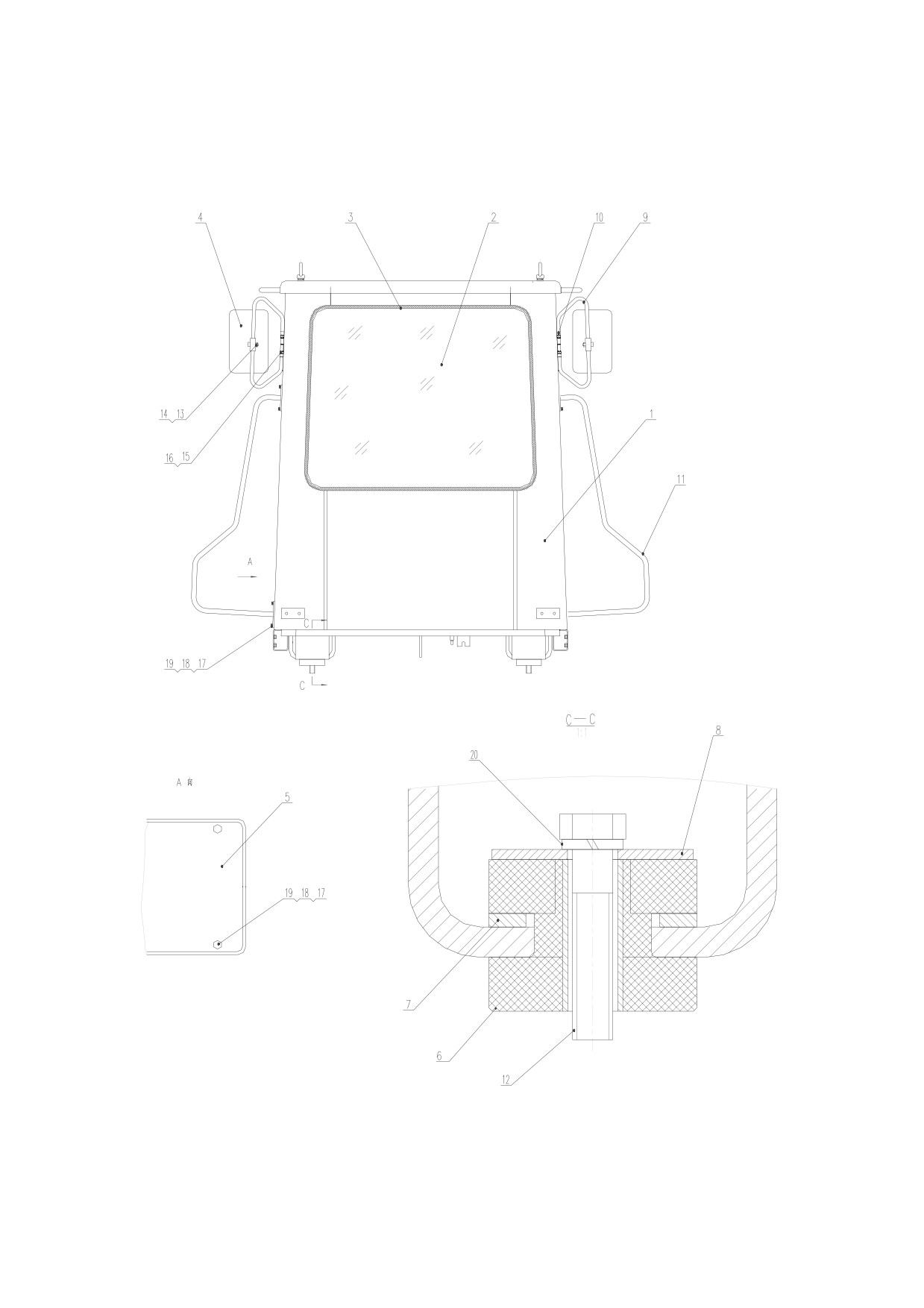

Z50G13T7 驾驶室 Cab
117
Z50G13T7 驾驶室 Cab
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G1301T7
机棚
Cab Body
1
2
Z50E130000007T46
后窗玻璃
Glass
4
3
Z50E130000009T46
后窗胶条
Rubber Strip
1
4
奔驰168-II
倒车镜
Mirror
2
5
Z301306
盖板总成
Cover board assembly
1
6
CB-2205-72
减振器
Absorber
4
7
Z35H130000002T12
垫板（一）
Pillow sheet
4
8
Z35H130000003T12
垫板（二）
Pillow sheet
4
9
Z50E130104001T38
支架
Bracket
2
10
Z50E130104002T38
座板
Base
2
11
Z50E130106T38
左扶手
Left Handrail
2
12
Z35H130000001T12
螺栓
Bolt
4
13
GB6170-85
螺母M6
Nut M6
2
14
GB97.1-86
垫圈6
Washer 6
2
15
GB6170-86
螺母M10
Nut M10
4
16
GB97.1-86
垫圈10
Washer 10
4
17
GB5783-86
螺栓M8X20
Bolt M8X20
14
18
GB95-85
垫圈8
Washer
8
14
19
GB97.1-86
垫圈8
Washer
8
14
20
GB93-85
垫圈24
Washer
24
4
118

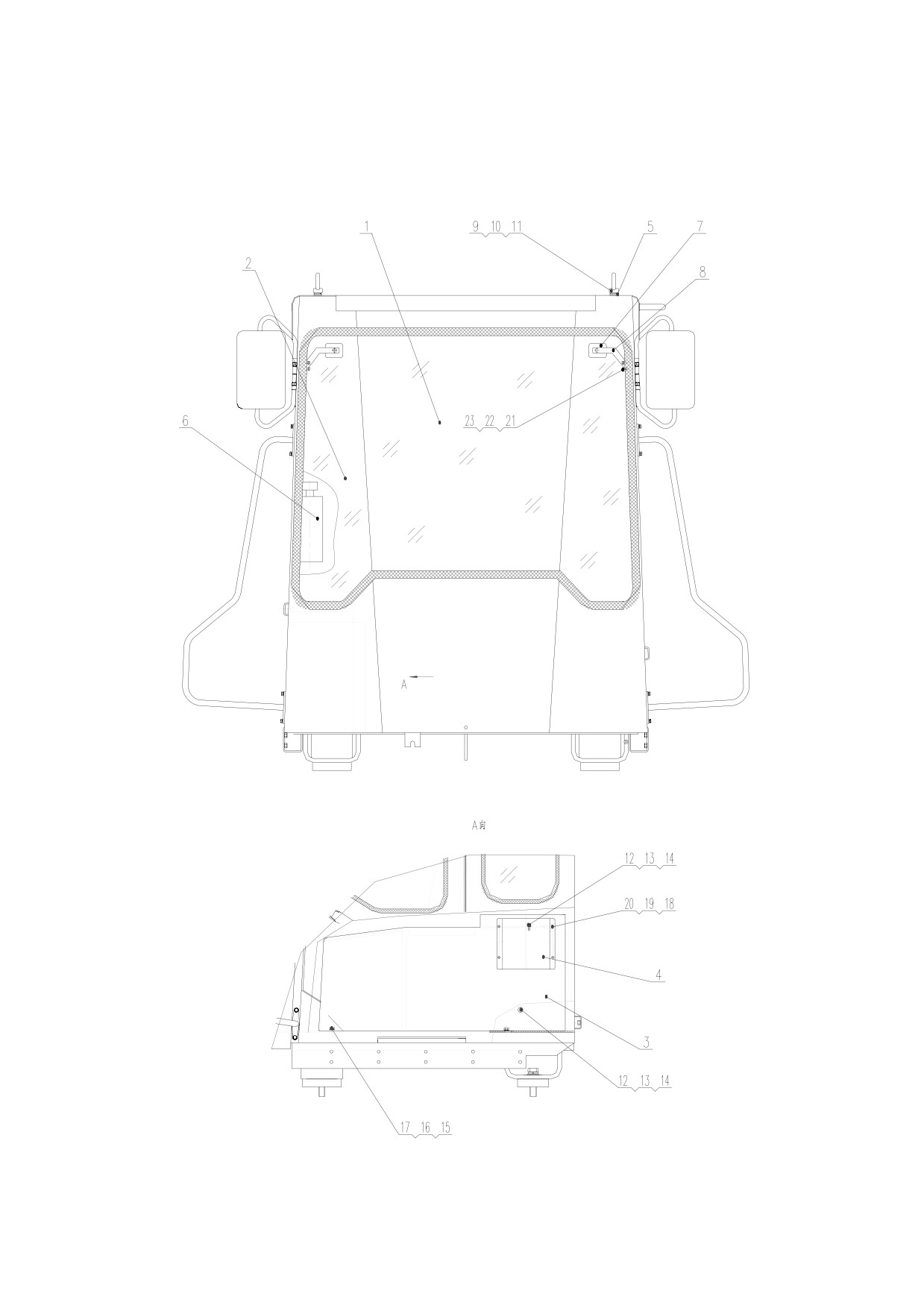

Z50G13T7 驾驶室 Cab
119
содержание .. 2 3 4 5 ..
