CHENGGONG CG958G. Каталог запчастей - часть 3

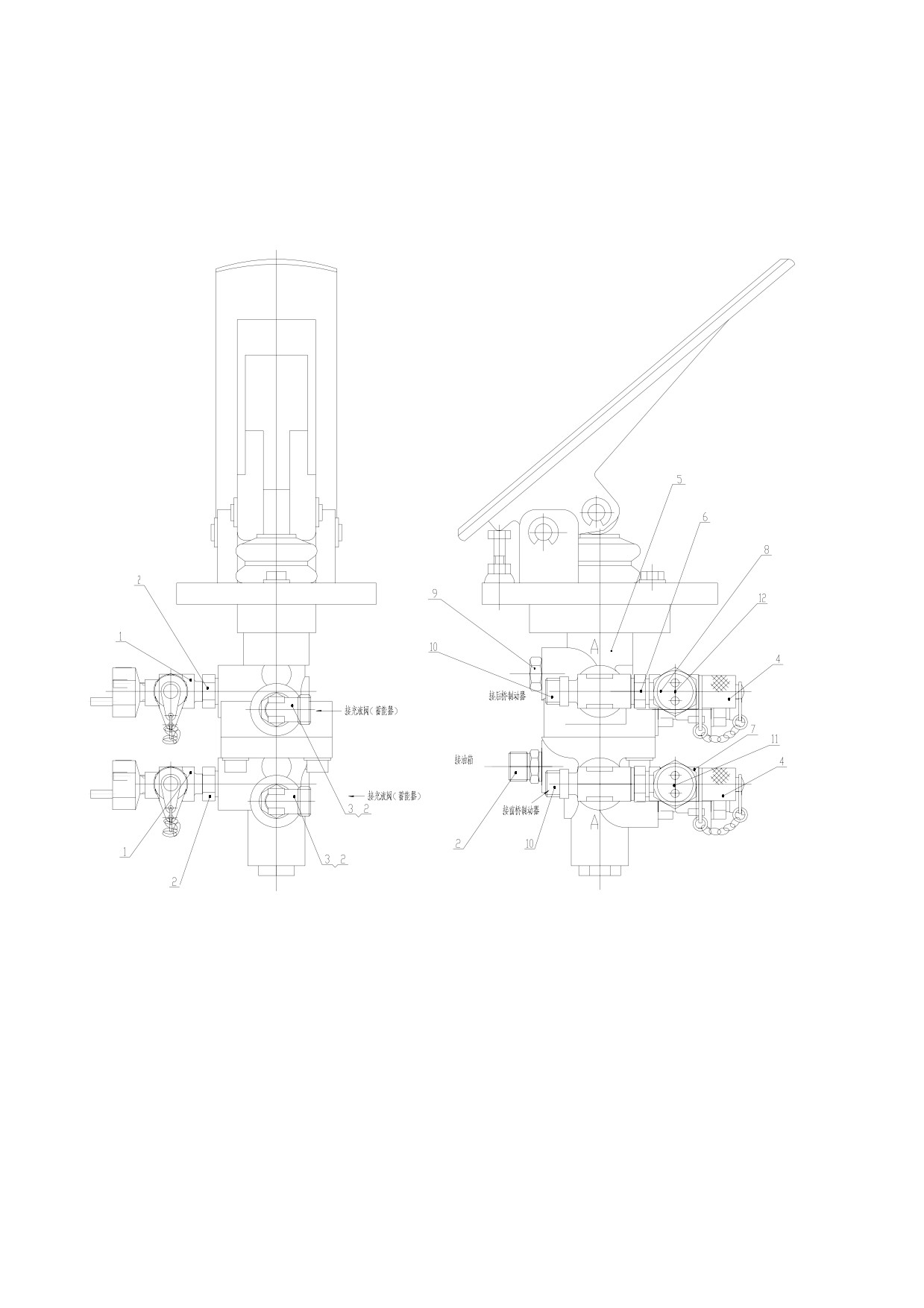

Z50G0902T1 脚制动阀总成 Pedal Brake Valve Assembly
60
Z50G0902T1 脚制动阀总成 Pedal Brake Valve Assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
BC-18
三通接头
Connector
2
2
1C0-18-06
端直通接头
Connector
5
3
2C9-18
直角接头
Connector
2
4
1-906-24-30-010
测压接头
Connector
2
5
06-466-210
脚制动阀
Pedal brake valve
1
6
2LC-16-18
直接头体
Connector
2
7
GLNL-16-02-14CG
三通接头体
Connector
1
8
GL-16-10-14CG
三通接头体
Connector
1
9
Z30090200004
螺塞
Plug
1
10
2C-16-18
变径接头
Connector
2
11
32-580-022
行车制动灯开关 On-off
1
12
PMN150A10K
切断动力开关 On-off
1
61

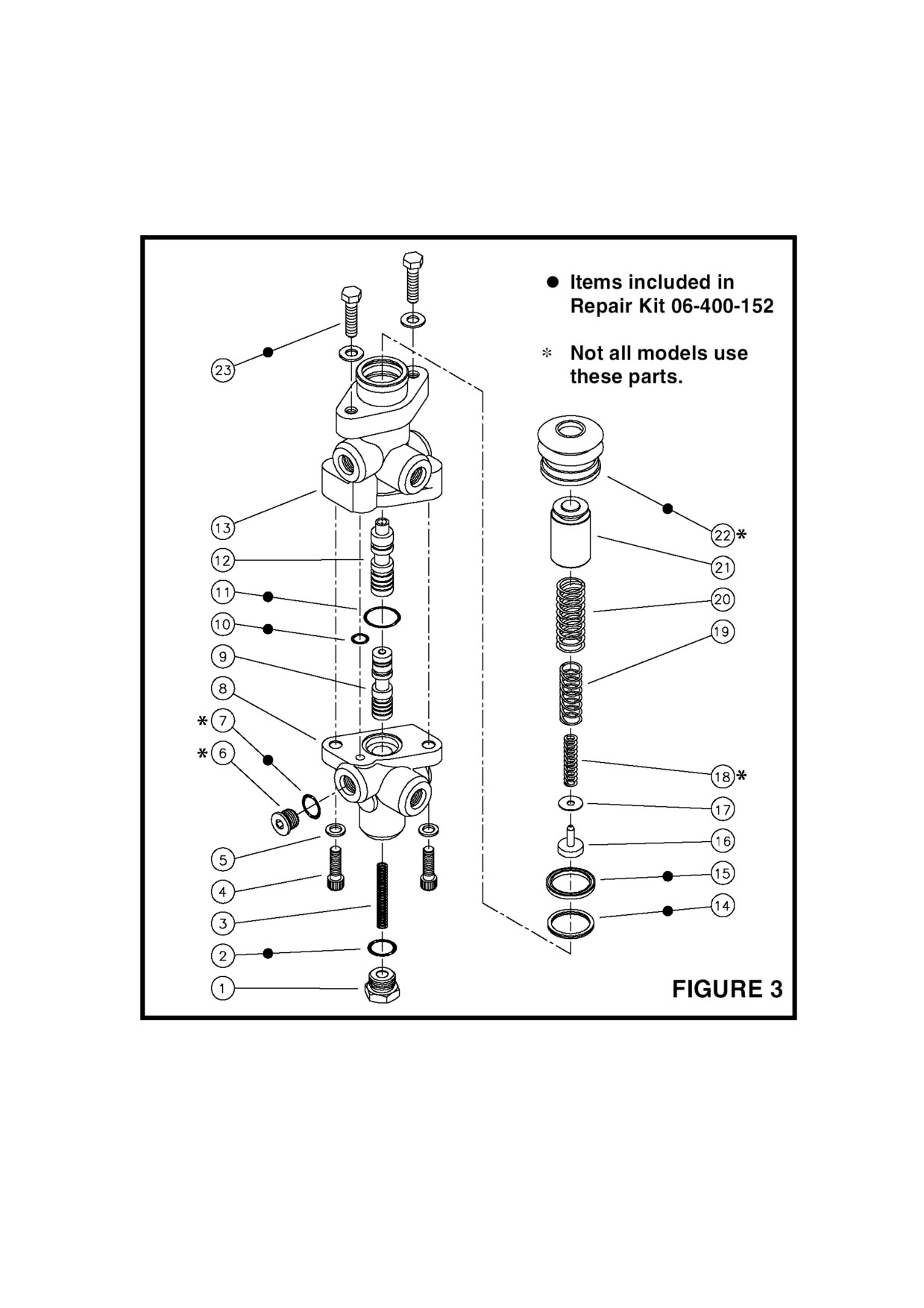

06-466-210 脚制动阀 Valve
62
06-466-210 脚制动阀 Valve
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
丝堵
Plug
1
2
O形圈
O-Ring
1
3
弹簧
Spring
1
4
螺栓
Bolt
2
5
垫圈
Washer
2
6
丝堵
Plug
1
7
O形圈
O-Ring
1
8
阀体
Valve Body
1
9
阀芯
Spool
1
10
O形圈
O-Ring
1
11
O形圈
O-Ring
1
12
阀芯
Spool
1
13
阀体
Valve Body
1
14
密封
Seal
1
15
CUP
CUP
1
16
弹簧挡圈
Ring
1
17
垫片
Washer
1
18
弹簧
Spring
1
19
弹簧
Spring
1
20
弹簧
Spring
1
21
活塞
Piston
1
22
安全罩
Cover
1
23
螺钉
Screw
2
63

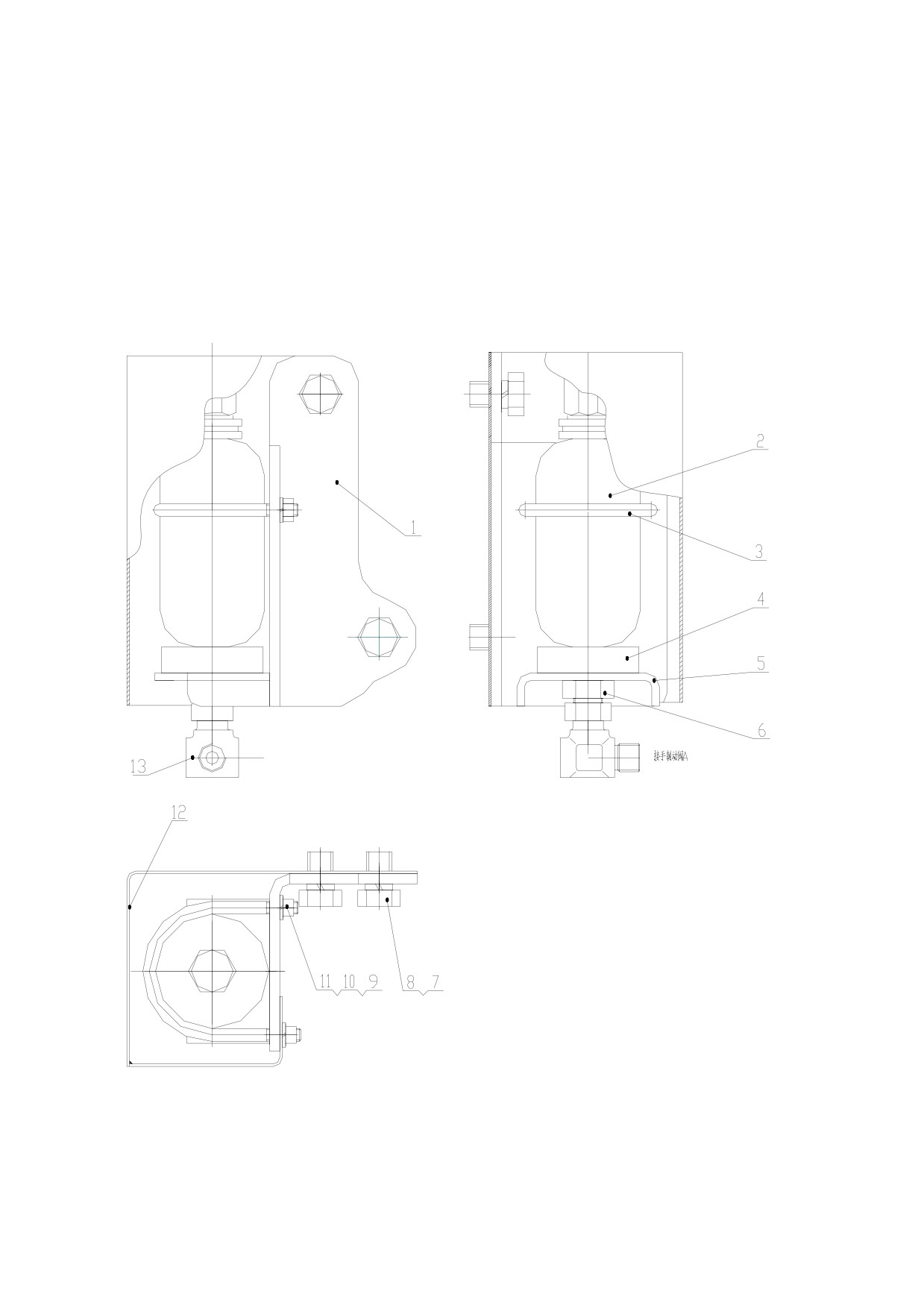

Z50G0903T1 停车蓄能器总成 Parking Accumulator Assembly
64
Z50G0903T1 停车蓄能器总成 Parking Accumulator Assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G090300001
弯板
Elbow
1
2
NXQ1-LQ0.63/31.5H
停车蓄能器
Parking Accumulator
1
3
Z50G090300002
U形螺栓
Bolt
1
4
Z50G090300003
小胶垫
Shim
1
5
Z50G090300004
底板
Plate
1
6
1CL-22-27
端直通接头
Connector
1
7
GB93-87
垫圈20
Washer20
2
8
GB5783-86
螺栓M20X30
BoltM20X30
2
9
GB93-87
垫圈10
Washer10
2
10
GB97.2-85
垫圈10
Washer10
2
11
GB6170-86
螺母M10
NutM10
2
12
Z50G090301T1
停车蓄能器护罩 Cover
1
13
2C9-22
90°过渡接头 Connector
1
65

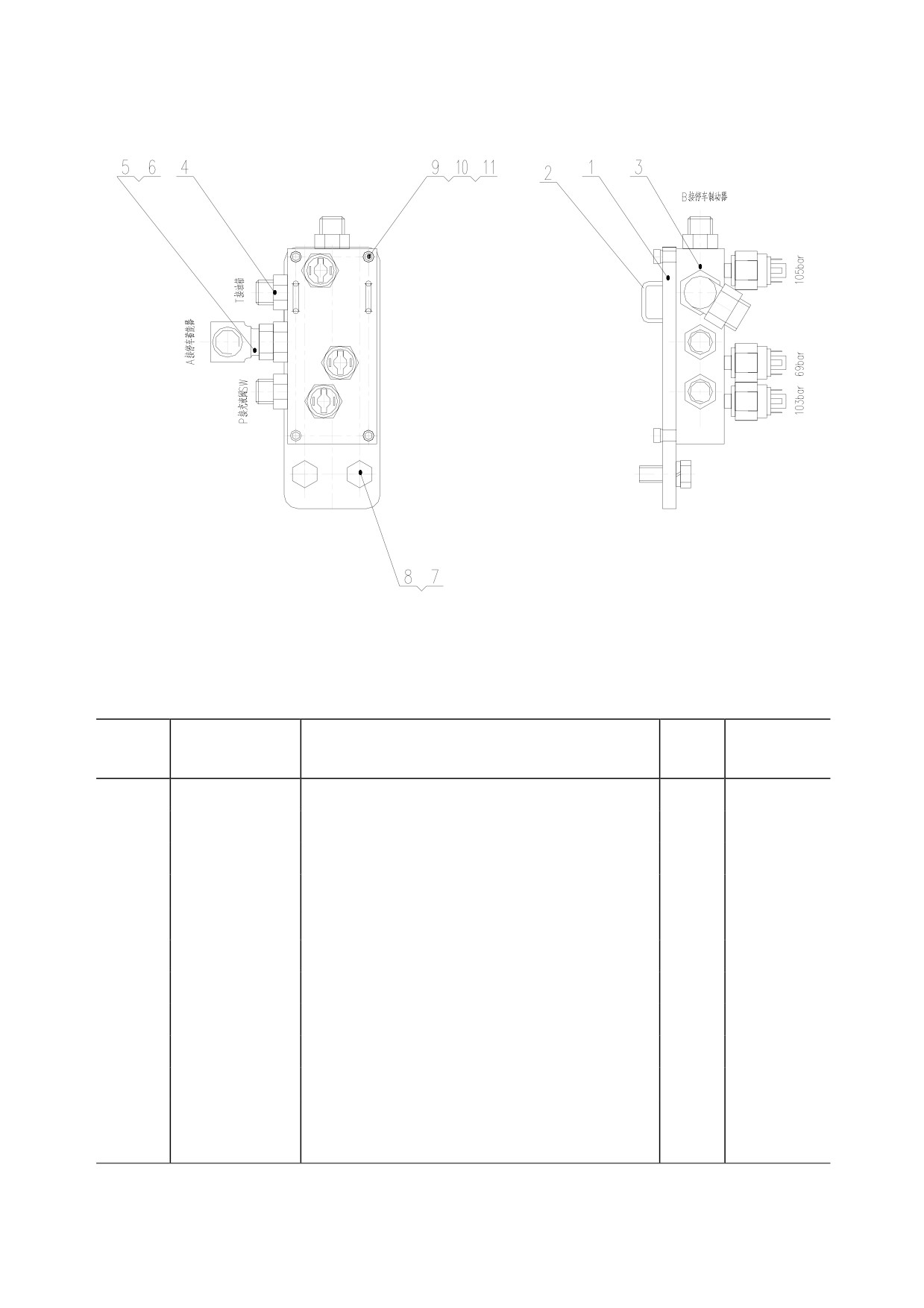

Z50G0902T7 集成阀总成 Compositive Valve
Z50G0902T7 集成阀总成 Compositive Valve
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G090200001T7
集成阀支架底板 Plate
1
2
Z3012100015
线卡
block
2
3
M22362
制动阀块总成
Valve
1
4
1CO-18-08
过渡接头
Connector
3
5
1CN-22-12
过渡接头
Connector
1
6
2C9-22
弯头
Elbow
1
7
GB5783-86
螺栓 M12X30
Blot M12×30
2
8
GB93-87
垫圈 12
Washer 8
2
9
GB5783-86
螺栓 M5X50
Blot M5×50
4
10
GB93-87
垫圈 5
Washer 5
4
11
GB6170-86
螺母 M5
nut M5
4
66

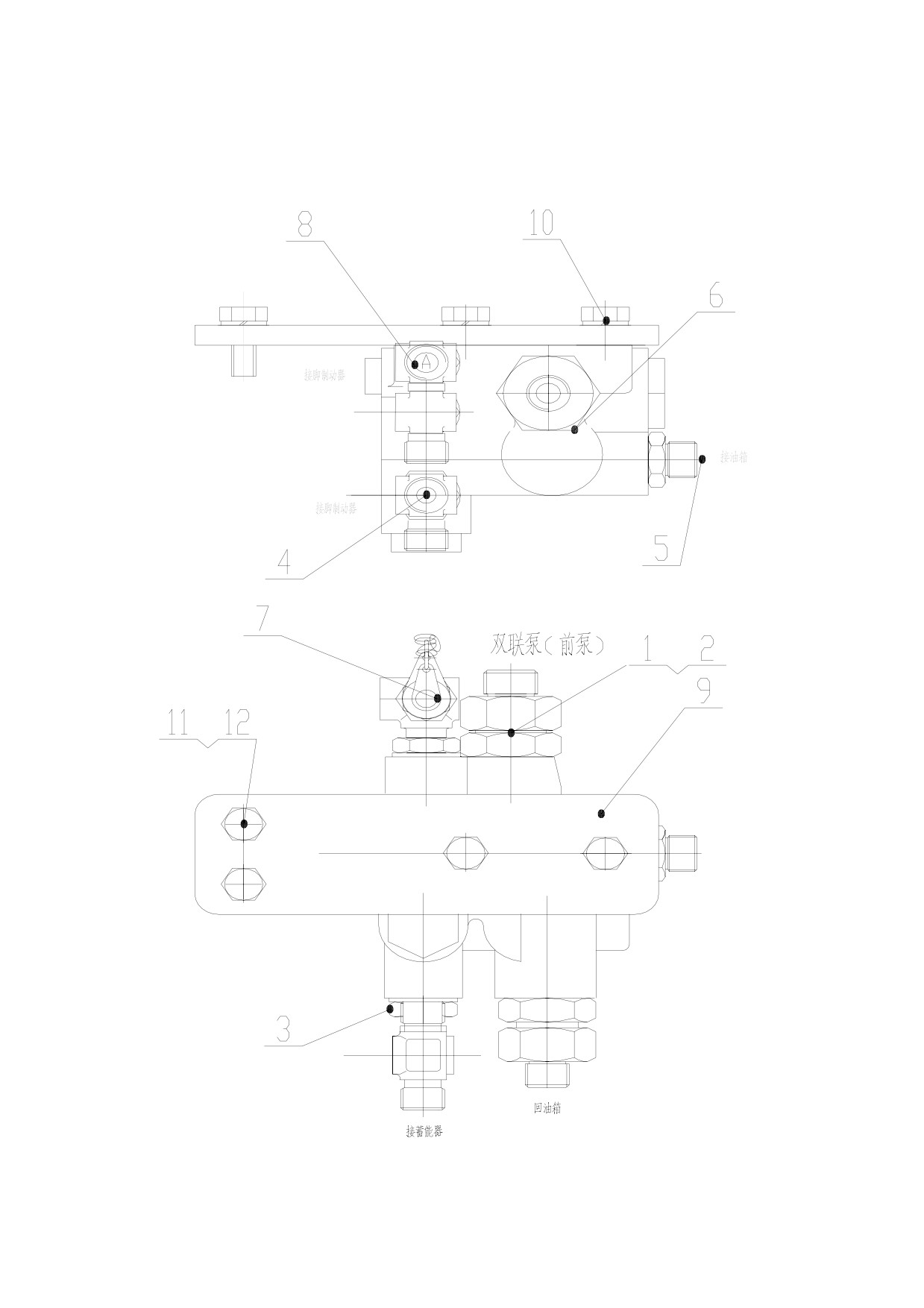

Z50G0904T7 充液阀总成 Dual Charge valve assembly
67
Z50G0904T7 充液阀总成 Dual Charge valve assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
2C-22-30
变径接头
Connector
1
2
1CO-30-12
端直通接头 Connector
2
3
1CO-18-08
端直通接头 Connector
4
4
BC-18
三通接头
Connector
3
5
2C-18-30
变径接头
Connector
1
6
06-463-230
充液阀
Dual Charge valve
1
7
1-908-06-20-010
测压接头
Connector
1
8
BC-18
三通接头
Connector
1
9
Z50G090400006T7
充液阀支架 Bracket
1
10
Z30090100008
螺栓
Bolt
2
11
GB93-87
垫圈10
Washer10
4
12
GB5783-86
螺栓M10X25
BoltM10X25
2
68
06-463-230 充液阀 Valve
69
06-463-230 充液阀 Valve
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
堵头
Plug
1
2
O形圈
O-Ring
1
3
阀芯
Spool
1
4
弹簧
Spring
1
5
O形圈
O-Ring
1
6
顶杆
Pole
1
7
O形圈
O-Ring
1
8
堵头
Plug
1
9
丝堵
Plug
1
10
销子
Pin
1
11
弹簧
Spring
1
12
阀芯
Spool
1
13
滚珠
Ball bearing
1
14
垫圈
Washer
1
15
O形圈
O-Ring
1
16
垫圈
Washer
1
17
O形圈
O-Ring
1
18
阀芯
Spool
1
19
顶杆
Pole
1
20
滚珠
Ball bearing
1
21
顶杆
Pole
1
22
弹簧
Spring
1
23
O形圈
O-Ring
1
24
丝堵
Plug
1
25
螺帽
Screw cap
1
26
27
O形圈
O-Ring
1
28
弹簧
Spring
1
29
顶杆
Pole
1
30
阀芯
Spool
1
31
O形圈
O-Ring
1
32
垫圈
Washer
1
33
顶杆
Pole
1
34
阀芯座
Spool Seat
1
35
弹簧
Spring
1
70

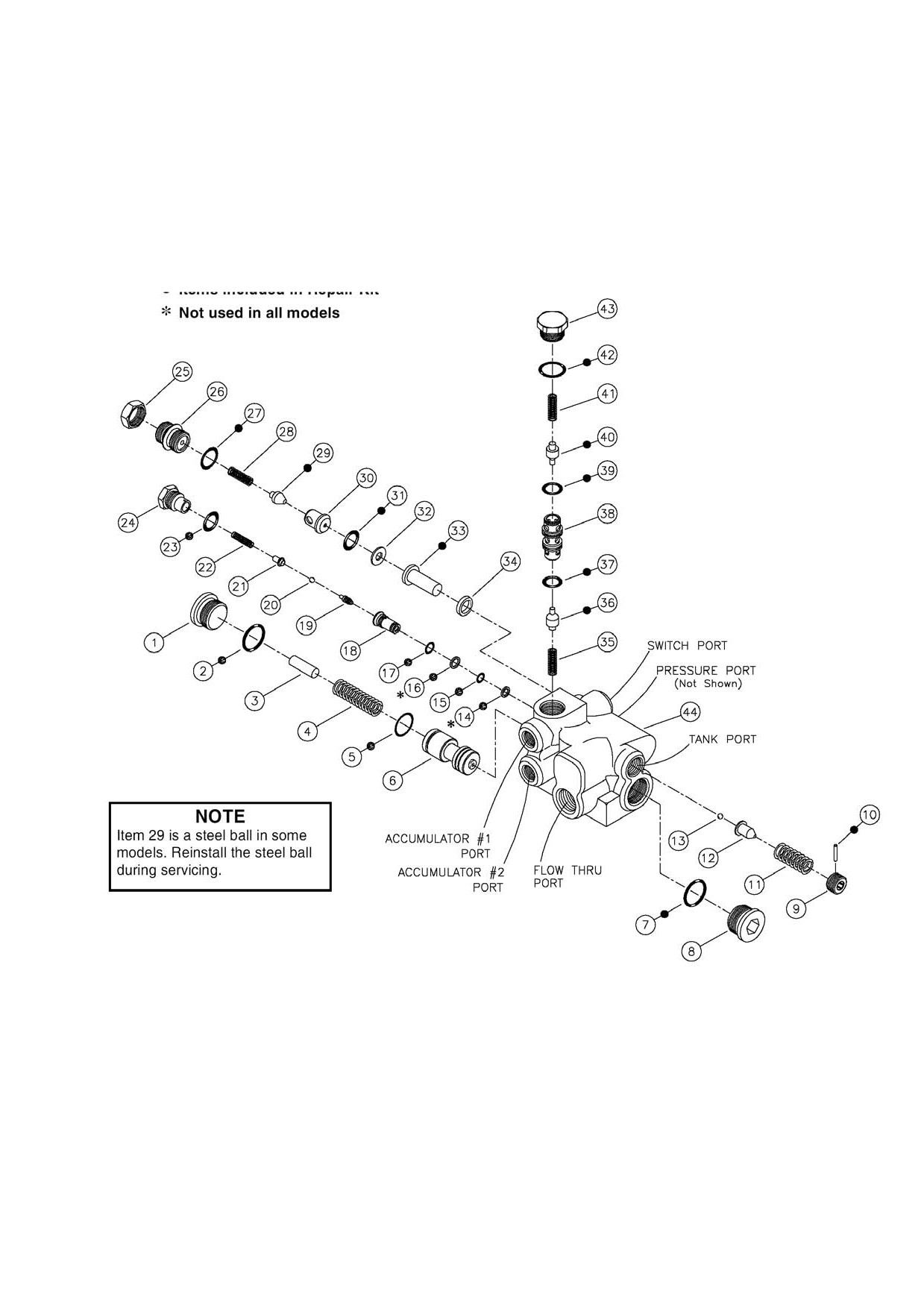

06-463-230 充液阀 Valve
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
36
顶杆
Pole
1
37
O形圈
O-Ring
1
38
阀芯
Spool
1
39
O形圈
O-Ring
1
40
顶杆
Pole
1
41
弹簧
Spring
1
42
O形圈
O-Ring
1
43
丝堵
Plug
1
44
阀体
Valve Body
1
71
工作液压系统
Implement Hydraulic System
72
Z50G10T7 工作液压系统 Implement Hydraulic System
73
Z50G10T7 工作液压系统 Implement Hydraulic System
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50G1001T7
液压油箱
Hydraulic Oil Tank
1
2
Z50G1002T7
回油管总成
Steel Tube Assembly
1
3
Z50G1003T7
油箱吸油管总成
Steel Tube Assembly
1
4
FL-24
法兰
Flange
1
5
GB5783-86
螺栓 M12X35
BoltM12X35
4
6
GB93-87
垫圈 12
Washer12
4
7
T6DM-B35-3L03-C1
叶片泵
Pump
1
8
GB5783-86
螺栓 M16X35
BoltM16X35
2
9
GB93-87
垫圈 16
Washer16
2
10
Z50G1004T7
吸油管总成
Steel Tube Assembly
1
11
Z50G1005T7
先导液压系统
Valve
1
选装
12
Z50F1016
油管管夹总成
Clip
2
87391-24-24/87391-24-24(H150)X1
13
多路阀回油胶管
Hose
1
T24GTX1950V180+RS
87342-12-12/87392-12-12XR9R12AG
14
动臂缸胶管
Hose
1
X1300V270+RS
87342-12-12/87392-12-12(H130)
15
动臂缸胶管
Hose
1
XR9R12AGX1300V270+RS
16
Z50G1004T1
提升缸小腔硬管总成 Steel Tube Assembly
1
17
Z50G1009T7

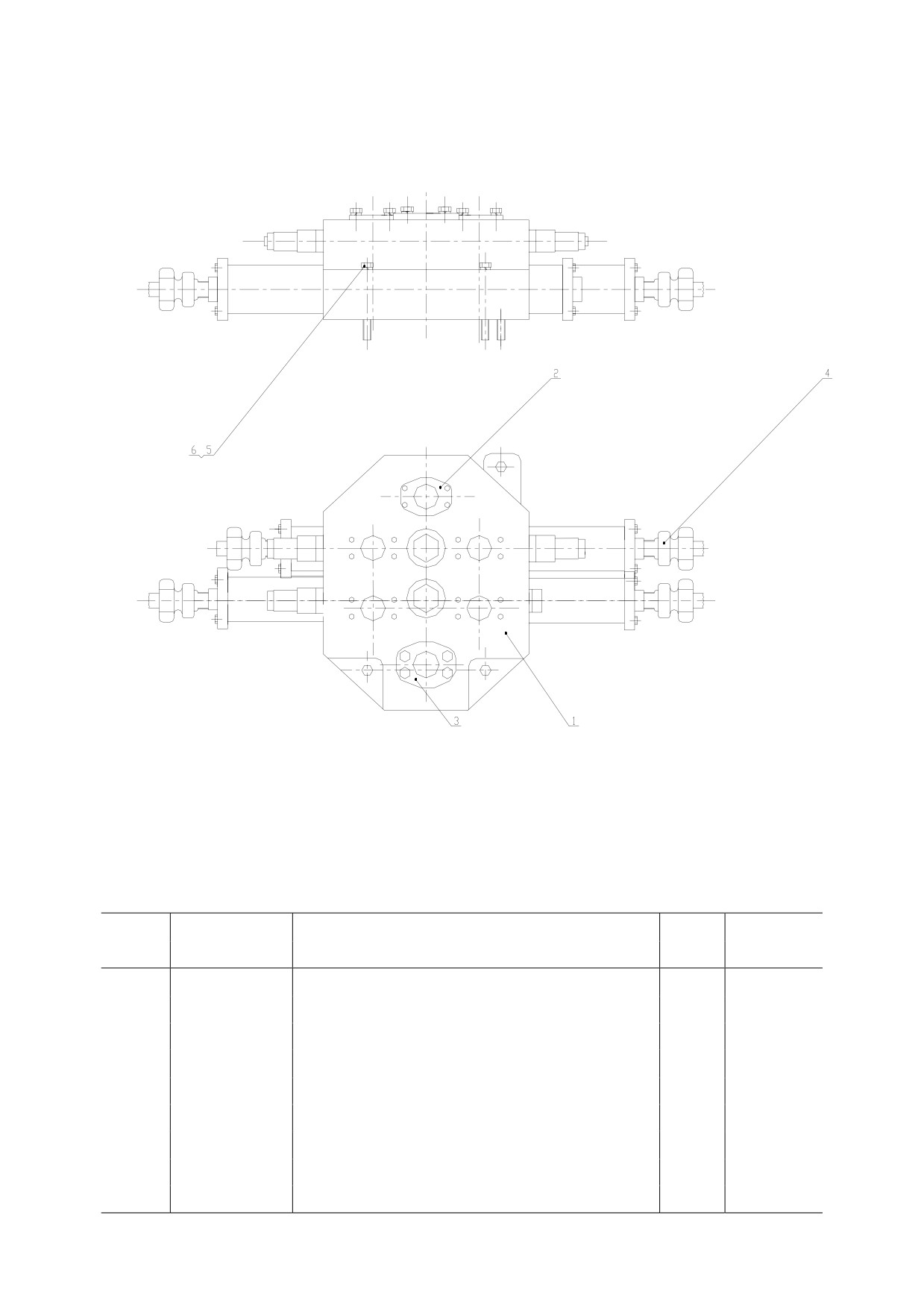

多路阀总成
Multi-way valve
1
18
Z50G1005T1
提升缸大腔硬管总成 Steel Tube Assembly
1
19
Z50G1011T7
翻斗缸小腔硬管总成 Steel Tube Assembly
1
20
Z50G1010T7
翻斗缸大腔硬管总成 Steel Tube Assembly
1
21
Z50G1006T7
翻斗缸总成
Tilting Cylinder
1
22
87392-16-16X4SP16TKX1230V0
翻斗缸小腔胶管
Hose
1
23
87392-16
24
Z50G1007T7
左提升缸总成
Tilting Cylinder
1
25
Z50G1008T7
右提升缸总成
Tilting Cylinder
1
87392-12-12/87342-12-12X4SP12TK
26
动臂胶管
Hose
1
X1300+RS
87392-12-12(H130)/87342-12-12X4
27
动臂胶管
Hose
1
SP12TKX1300+RS
87342-20-20/87392-20-20X4SH20AG
28
多路阀进油胶管
Hose
1
X1930V310+RS1700
29
FL-20
法兰
Flange
3
74
Z50G10T7 工作液压系统 Implement Hydraulic System
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
30
GB5783-86
螺栓 M10X30
Bolt M10X30
12
31
GB93-87
垫圈 10
Washer10
12
32
4-7/16-14UNC
美制螺栓长 96
Bolt
4
33
GB93-87
垫圈 12
Washer12
4
34
PT-3
测压接头
Connector
1
35
Z50G100000002T7
汇流体
Connector
1
36
GB3452.1-92
O 形圈 37.5X3.55
O-Ring37.5x3.55
1
87342-20-16/87392-20-1
37
优先阀合流胶管
Hose
1
6X4SH16AGV0X820
38
GB5783-86
螺栓 M16X40
BoltM16X40
4
39
GB93-87
垫圈 16
Washer16
4
40
GB97.1-85
垫圈 16
Washer16
4
41
Z50F1029
管夹总成
Clip
1
42
GB6170-86
螺母 M10
Nut M10
4
43
GB97.1-86
垫圈 10
Washer10
4
44
JS-200L
扎带 8X200
Strip
2
45
1CH-22-33
接头体
Connector
1
20411
－
22
－
46
胶管总成
Hose
1
08X1T08GTX1200
47
4C-22
堵头
Plug
1
48
Z50F1015
先导管夹总成
Clip
2
49
Z50F100000001
连接板
Plate
1
50
Z50G1012T7
先导液压系统
Pilot Hydraulic System
1
选装
51
Z50G0800001T7
纸垫
Gasket
1
52
GB5783-86
螺栓 M16X45
BoltM16X45
2
53
GB97
75
Z50G1001T7 液压油箱 Hydraulic Oil Tank
76
77
Z50G1001T7 液压油箱 Hydraulic Oil Tank
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G100100001T7
上围板
Plate
1
2
Z50G100100002T7
侧围板
Plate
1
3
Z50G100100003T7
吸油滤座板
Seat
1
4
Z50G100100004T7
隔板
Plate
1
5
Z50G100100005T7
搭板
Plate
2
6
Z50G100100006T7
搭板
Plate
1
7
Z50G100100007T7
小回油管
Steel Pipe
1
8
Z50G100100008T7
底座
Seat
1
9
Z50F100101
侧板
Plate
2
10
ZL40.10.1.1-16
吊环
Flying rings
2
11
TL201/10
回油过滤器
Filter
1
12
SAF-50A/40/L135
空滤器
Air Cleaner
1
13
Z5EH100100001T4
空滤器座板
Seat
1
14
Z50G100100009T7
吸油滤盖板
Plate
1
15
GB3452.1-92
O 型圈 200X3.55
O-Ring200x3.55
1
16
TE55030101002
法兰 一
Flange
1
17
CG50.10.4.1-6
油标座板
Seat
1
18
YWZ-150
液位计
Instrument
1
19
Z50E100100006
清洗法兰座
Seat
2
20
Z50E100100007
清洗法兰
Flange
2
21
GB3452.1-92
O 型圈 80X3.55
O-Ring80x3.55
2
22
Z50F100100008
垫板
Plate
2
23
Z50F100100002
支座
Seat
2
24
TL235J
吸油过滤器
Filter
1
25
WU160X100-J
冷却泵吸油滤
Filter
1
26
Z50G100100010T7
冷却泵吸油接头
Connector
1
27
Z50F100100006
法兰座
Seat
1
28
Z3
29
GB5783-86
螺栓 M8X25
BoltM8X25
18
30
GB93-87
垫圈 8
Washer8
18
31
GB5783-86
螺栓 M10X30
Bolt M10X30
6
32
GB93-87
垫圈 10
Washer10
6
33
GB6170-86
螺母 M10
Nut M10
2
34
TE55030200002
定位套
Place Cover
1
35
XC-18
四通接头
Connector
1
36
2LC-18
接头
Connector
1
37
CC-18
三通接头
Connector
3
78

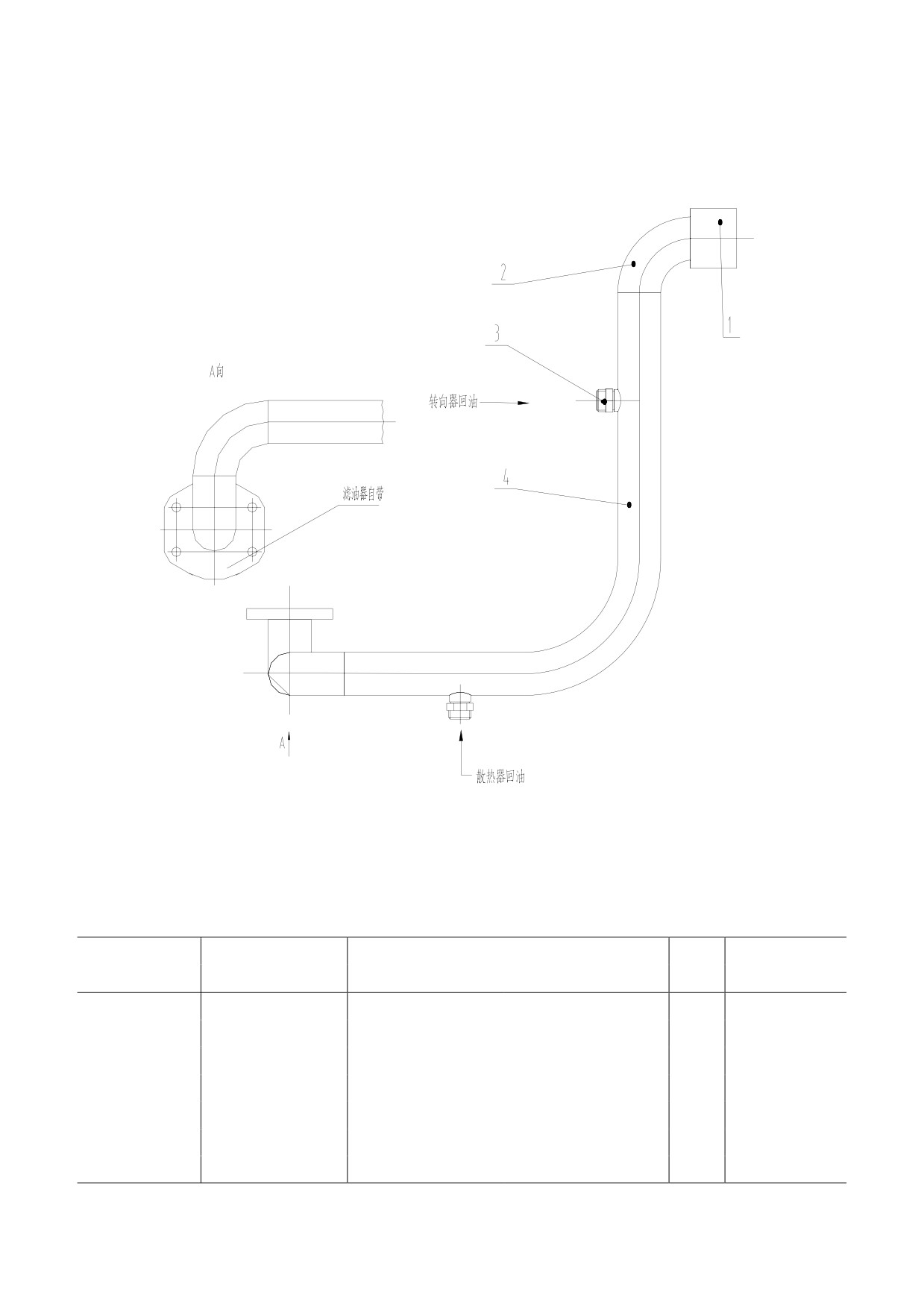

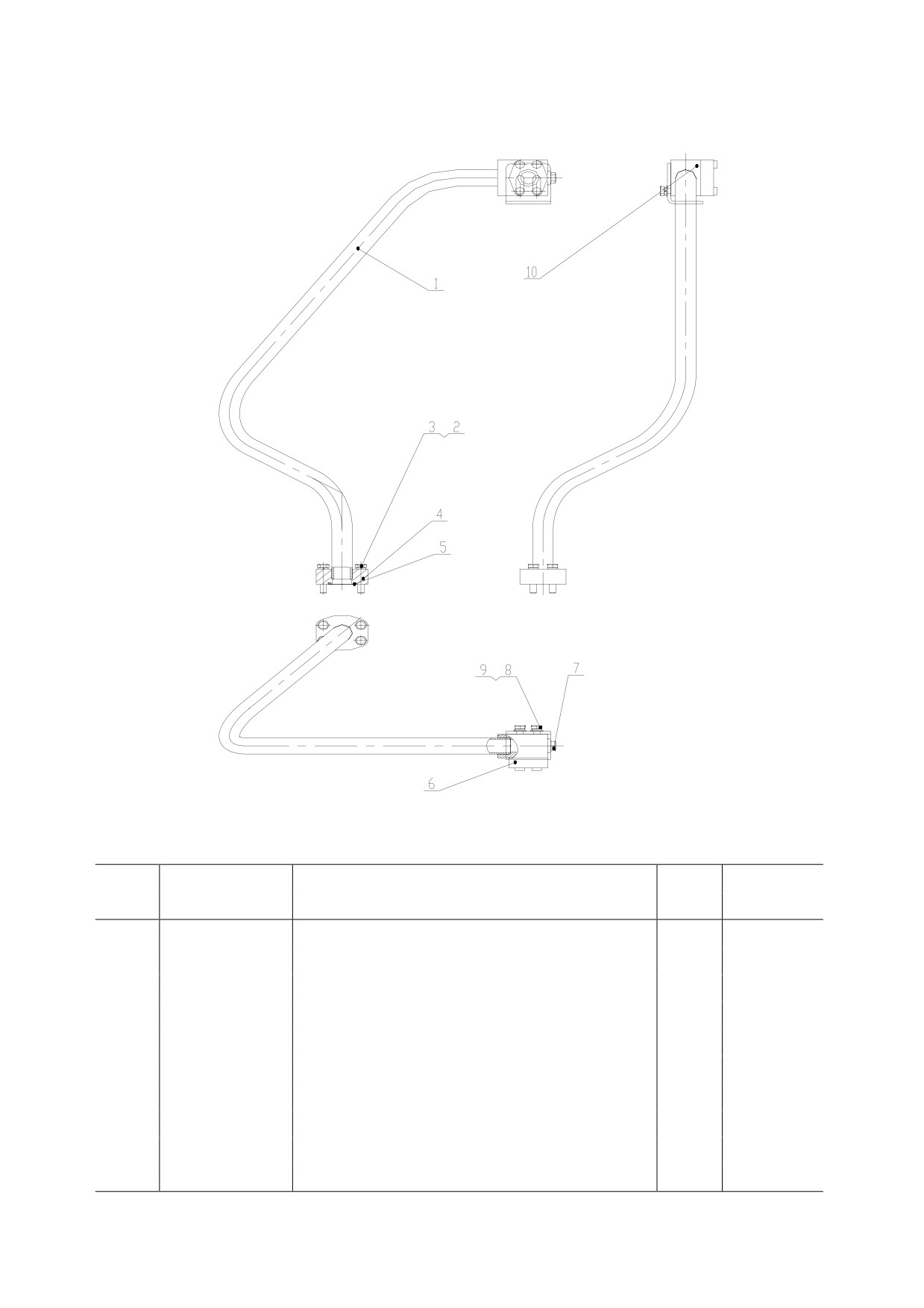

Z50G1002T7 回油管总成 Steel Tube Assembly
Z50G1002T7 回油管总成 Steel Tube Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50G100200001T7
法兰
Flange
1
2
76X4/20
弯头(长半径)
Elbow
3
3
1CW-30-25
焊接接头
Connector
1
4
Z50G100200002T7
回油弯管
Steel Pipe
1
5
1CW30-25
焊接接头
Connector
1
79

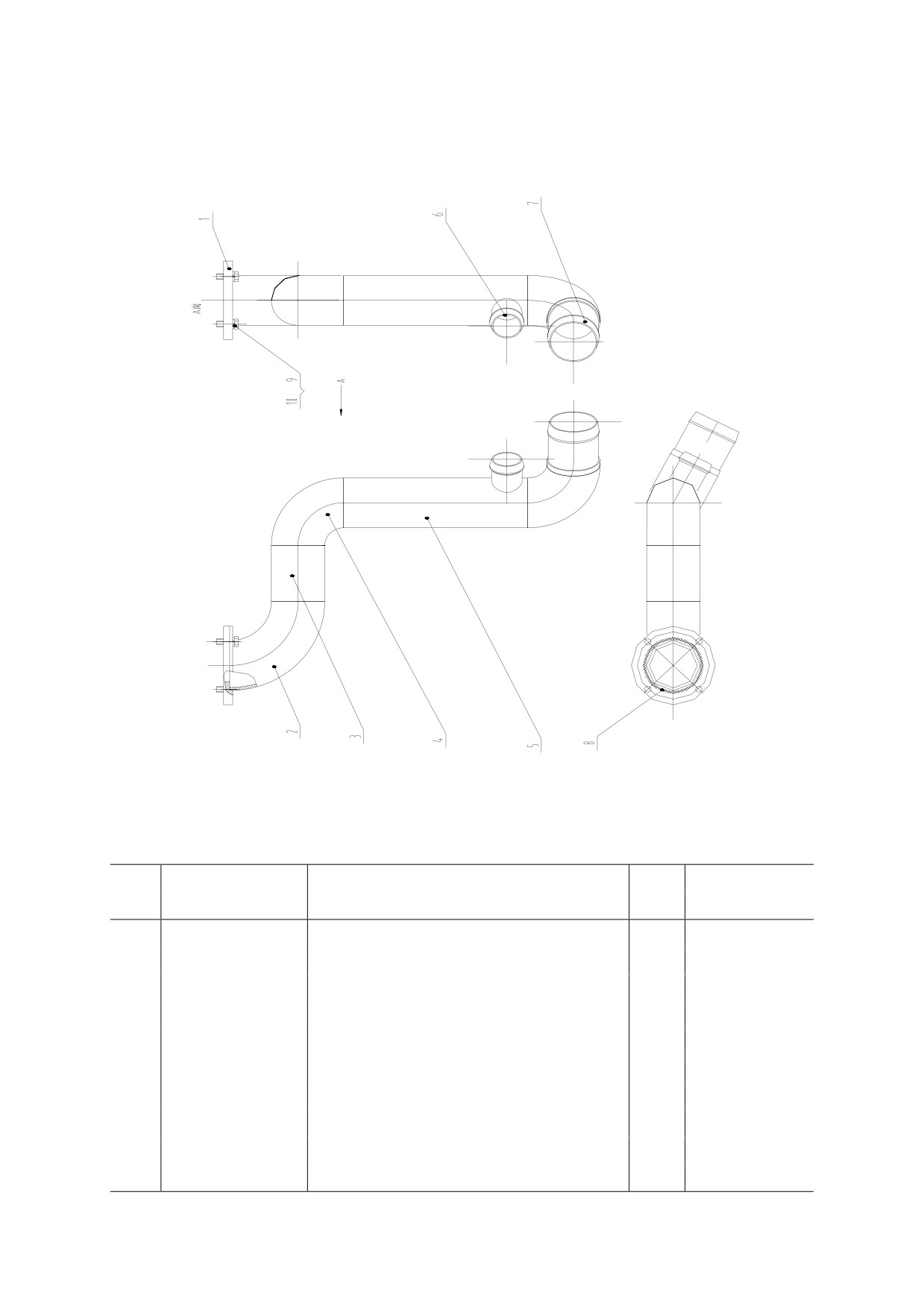

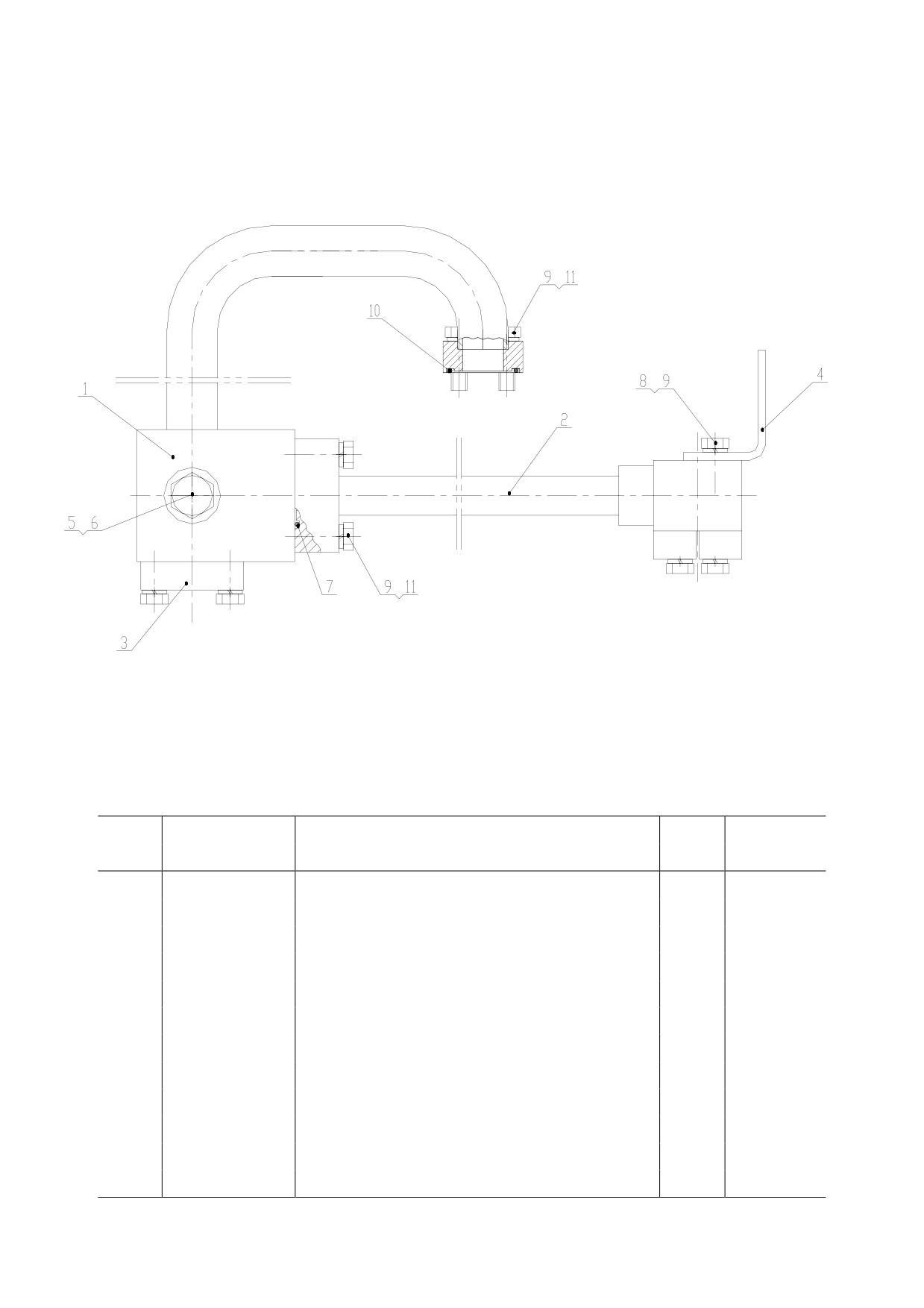

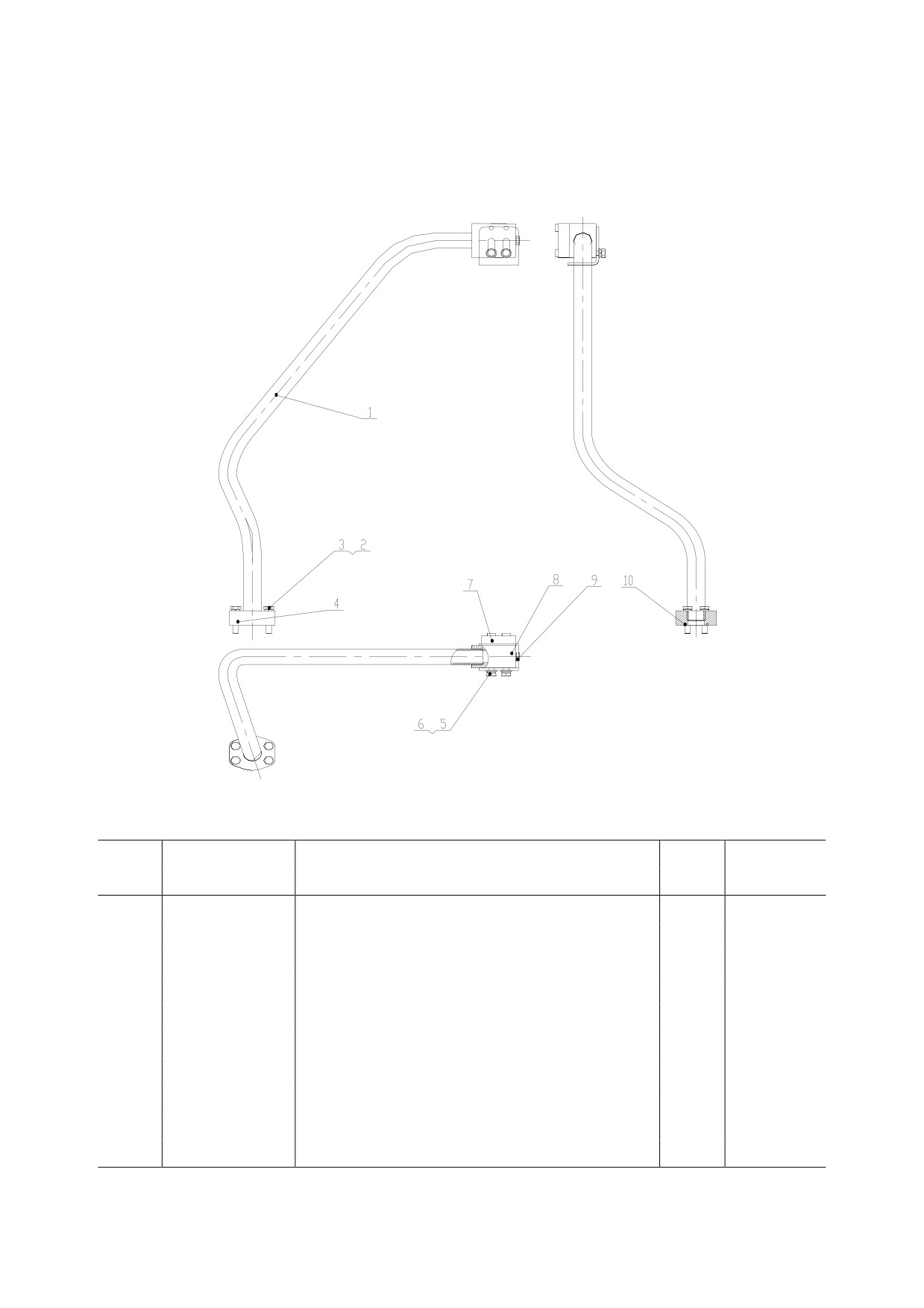

Z50G1003T7 油箱吸油管总成 Steel Tube Assembly
Z50G1003T7 油箱吸油管总成 Steel Tube Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50G100300001T7
法兰
Flange
1
2
89X4.5/20
弯接头（长半径） Elbow
1
3
Z50G100300002T7
连接管一
Steel Pipe
1
4
89X4/20
弯接头（短半径） Elbow
2
5
Z50G100300003T7
连接管二
Steel Pipe
1
6
CG50.10.9-2.
软管接头
Connector
1
7
Z50G080100006T7
软管接头
Connector
1
8
GB 3452.1-92
O 形圈 90x3.55
O-Ring90x3.55
1
9
GB5783-86
螺栓 M10×30
BoltM10X30
4
10
GB93-87
垫圈 10
Washer10
4
80

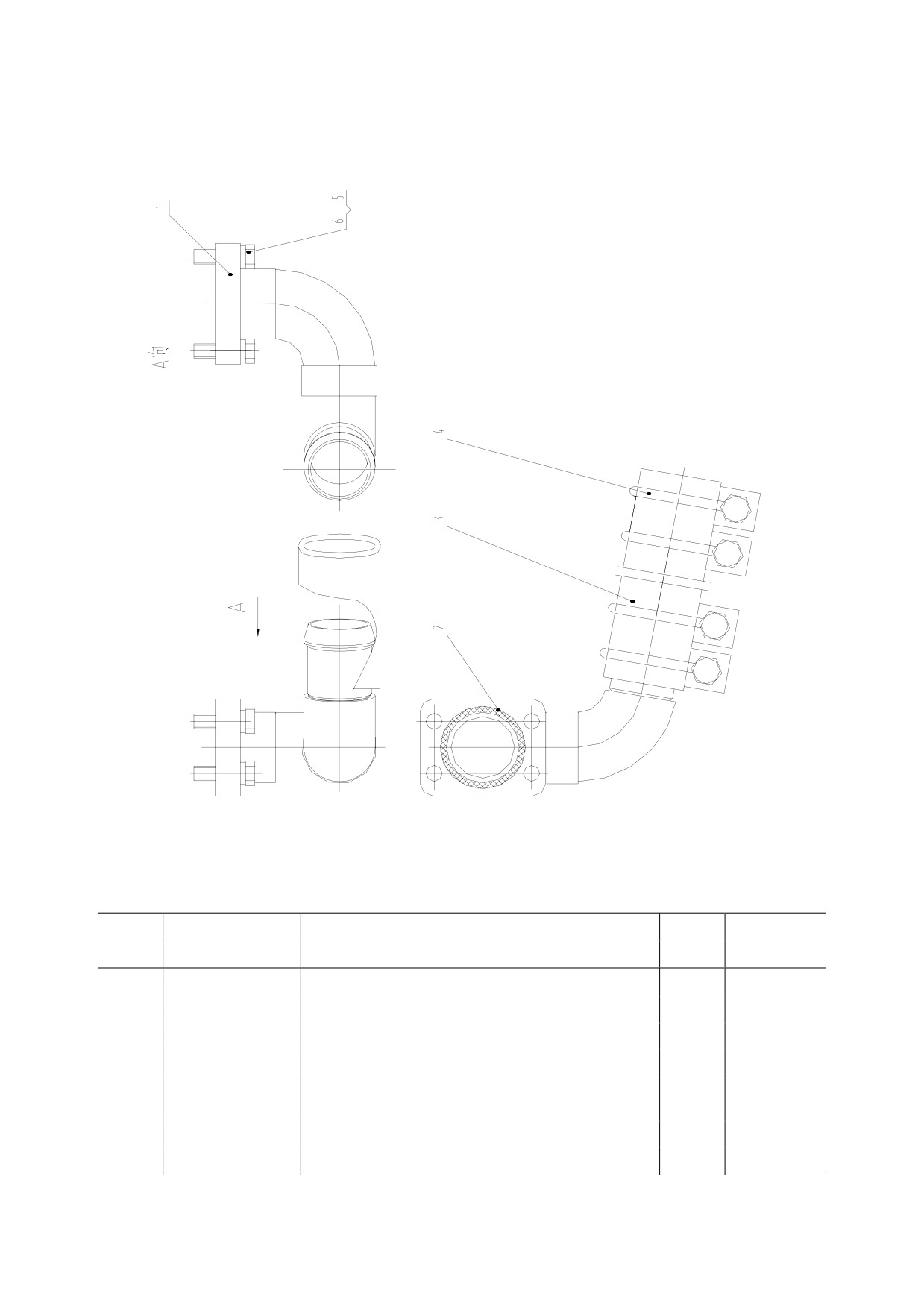

Z50G1004T7 吸油管总成 Steel Tube Assembly
Z50G1004T7 吸油管总成 Steel Tube Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50G100401T7
吸油管
Steel Pipe
1
2
GB 3452.1-92
O 形圈 58 x 3.55 O-Ring58X3.55
1
3
φ51X215
吸油胶管
Hose
1
4
φ65-φ75
钢丝卡箍
Clip
4
SAE7/16-14UNC 长
5
螺栓
Bolt
4
30
6
GB93-87
垫圈 12
Washer12
4
81

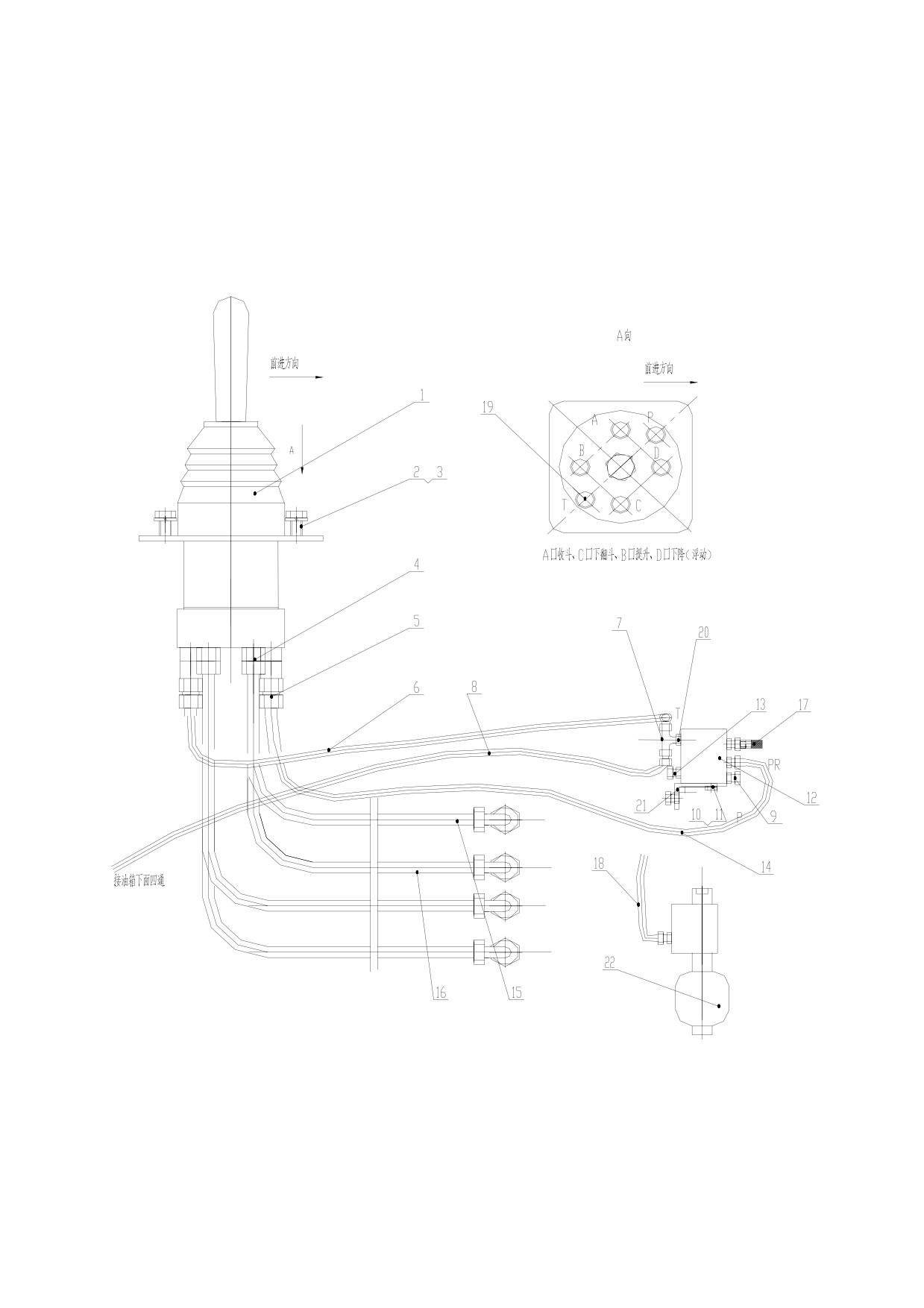

Z50G1005T7 先导阀管路总成 Valve
82
Z50G1005T7 先导阀管路总成 Valve
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
装 7470（2）
1
7470(2)
先导阀
Valve
1
HUSCO 先导阀
时用图
2
GB5783-86
螺栓 M10X20
BoltM10X20
4
3
GB93-87
垫圈 10
Washer10
4
4
1CO-16-06
接头
Connector
3
5
1CO-16-06L90CG
接头
Connector
2
6
20411-18-06/20491-18-06X1T06AGX600
先导阀回油胶管
Hose
1
7
BC-18
三通接头
Connector
1
8
20411-18-06X1T06AGX900
油源阀回油胶管
Hose
1
9
4M-14WD
堵头
Plug
1
10
GB5783-86
螺栓 M8X20
BoltM8X20
4
11
GB93-87
垫圈 8
Washer8
4
12
DKF1-00
先导供油阀
Valve
1
13
1CM-16-14WD
接头
Connector
2
14
20411-16-04/20441-16-04X1T04AGX600
先导阀进油胶管
Hose
1
15
20491-16-04T/20411-16-04TX1T04AGX2900
先导阀到多路阀胶管
Hose
2
16
20491-16-04T/20411-16-04TX1T04AGX2350
先导阀到多路阀胶管
Hose
2
17
PT-3
测压接头
Connector
1
18
20441-1
19
1CO-18-06L90CG
接头
Connector
1
20
1CM-18-14WD
接头
Connector
1
21
Z50G100500001T7
连接板
Plate
1
Accumulato
22
SBO210-0.32E1/112A-210AK60
蓄能器
1
r
83

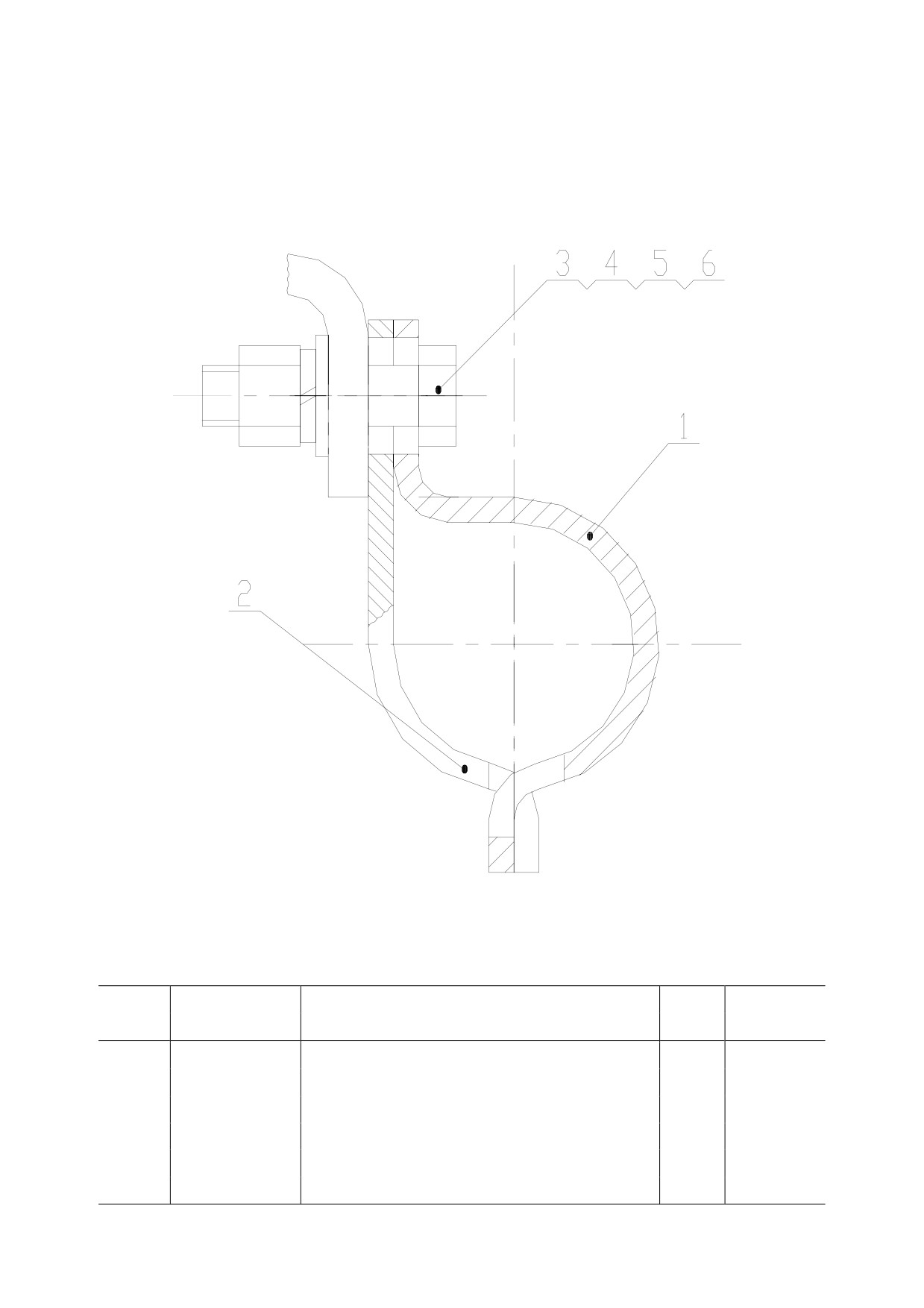

Z50F1016 油管管夹总成 Clip
Z50F1016 油管管夹总成 Clip
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50F101600001
管卡 I
Clamp
1
2
Z50F101600002
管卡 II
Clamp
1
3
GB5781-86
螺栓 M12X40 BoltM12X40
1
4
GB97.1-85
垫圈 12
Washer12
1
5
GB93-87
垫圈 12
Washer12
1
6
GB41-86
螺母 M12
NutM12
1
84

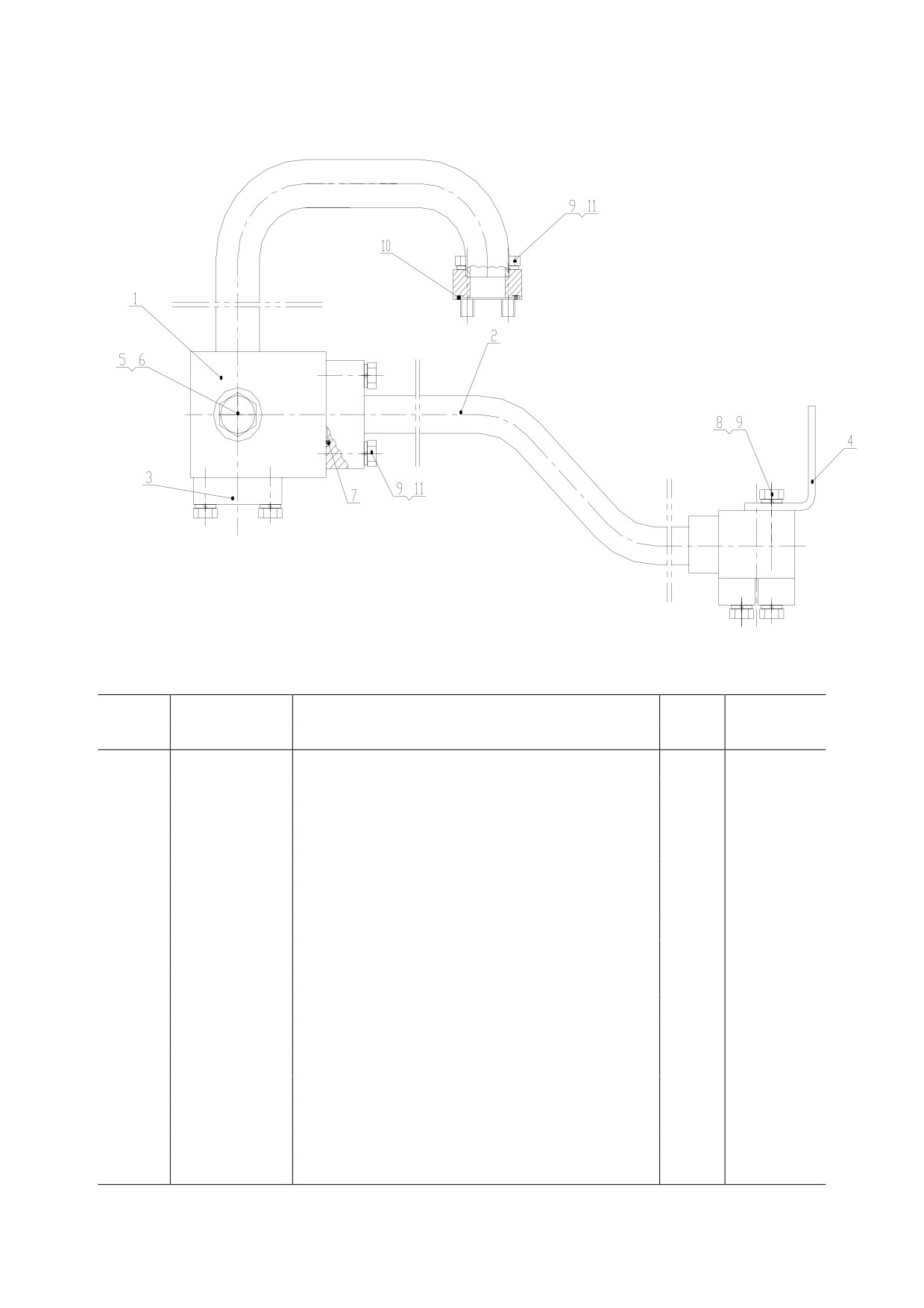

Z50G1004T1 提升缸小腔硬管总成 Steel Tube Assembly
Z50G1004T1 提升缸小腔硬管总成 Steel Tube Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50G100401T1
四通接头总成 Connector Assembly
1
2
CG50.10.7.2a
长弯管总成 Elbow Assembly
1
3
FL-12
法兰组件
Flange
2
4
CG50.10.7-2
支板
Plate
1
5
Q/CG302-95
螺塞 M14X1.5 Nut M14X1.5
1
6
JB982-77
垫圈 14
Washer14
1
7
GB3452.1-92
0 形圈 32X3.55 O-Ring32x3.55
1
8
GB5783-86
螺栓 M10X20
BoltM10X20
2
9
GB93-87
垫圈 10
Washer10
10
10
GB3452.1-92
0 形圈 36.5X3.55 O-Ring36x3.55
1
11
GB5783-86
螺栓 M10X45
BoltM10x45
8
85
Z50G1009T7 多路阀总成 Multi-Way Inverter Valve
Z50G1009T7 多路阀总成 Multi-Way Inverter Valve
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
7130-B
多路阀
Multi-Way Inverter Valve
1
2
FL-20
法兰组合
Flange
1
3
FL-24
法兰组合
Flange
1
4
1CO-16-06
端直通接头 Connector
4
5
GB5782-86
螺栓 M16X100
Boltm16x100
3
6
GB93-87
垫圈 M16
Washer16
3
86
Z50G1005T1 提升缸大腔硬管总成 Steel Tube Assembly
Z50G1005T1 提升缸大腔硬管总成 Steel Tube Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50G100501T1
四通接头总成 Connector Assembly
1
2
Z50G100502T1
长弯管总成 Elbow Assembly
1
3
FL-12
法兰组件
Flange
2
4
CG50.10.7-2
支板
Plate
1
5
Q/CG302-95
螺塞 M14X1.5
Nut M14X1.5
1
6
JB982-77
垫圈 14
Washer14
1
7
GB3452.1-92
0 形圈 32X3.55 O-Ring32x3.55
1
8
GB5783-86
螺栓 M10X20
BoltM10X20
2
9
GB93-87
垫圈 10
Washer10
10
10
GB3452.1-92
0 形圈 36.5X3.55
O-Ring36x3.55
1
11
GB5783-86
螺栓 M10X45
BoltM10x45
8
87
Z50G1010T7 翻斗缸大腔硬管总成 Steel Tube Assembly
Z50G1010T7 翻斗缸大腔硬管总成 Steel Tube Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50G100001T7
翻斗缸大腔硬管 Steel Tube
1
2
GB93-87
垫圈 10
Washer10
6
3
GB5783-86
螺栓 M10X50
BoltM10X50
4
4
CG50.10.11.1-1a
法兰
Flange
1
5
GB97.1-85
垫圈 10
Washer10
2
6
GB5783-86
螺栓 M10X25
BoltM10x25
2
7
FL-16
法兰组件
Flange
1
8
CG50.10.11.1-3a
直角接头
Connector
1
9
4MN-14WD
堵头 M14X1.5
PlugM14X1.5
1
10
GB3452.1-92
0 形圈 36.5X3.55
O-Ring36x3.55
1
88
Z50G1011T7 翻斗缸小腔硬管总成 Steel Tube Assembly
Z50G1009T7 翻斗缸小腔硬管总成 Steel Tube Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50G101100001T7
翻斗缸小腔硬管 Steel Tube
1
2
GB93-87
垫圈 10
Washer10
6
3
GB5783-86
螺栓 M10X50
BoltM10x50
4
4
CG50.10.11.1-1a
法兰
Flange
1
5
GB3452.1-92
0 形圈 36.5X3.55
O-Ring36x3.55
1
6
FL-16
法兰组件
Flange
1
7
4MN-14WD
堵头 M14X1.5
Plug M14X1.5
1
8
GB97.1-85
垫圈 10
Washer10
2
9
GB5783-86
螺栓 M10X25
BoltM10X25
2
10
CG50.10.11.1-3a
直角接头
Connector
1
89
содержание .. 1 2 3 4 ..
