CHENGGONG CG958H. Каталог запчастей - часть 8



224

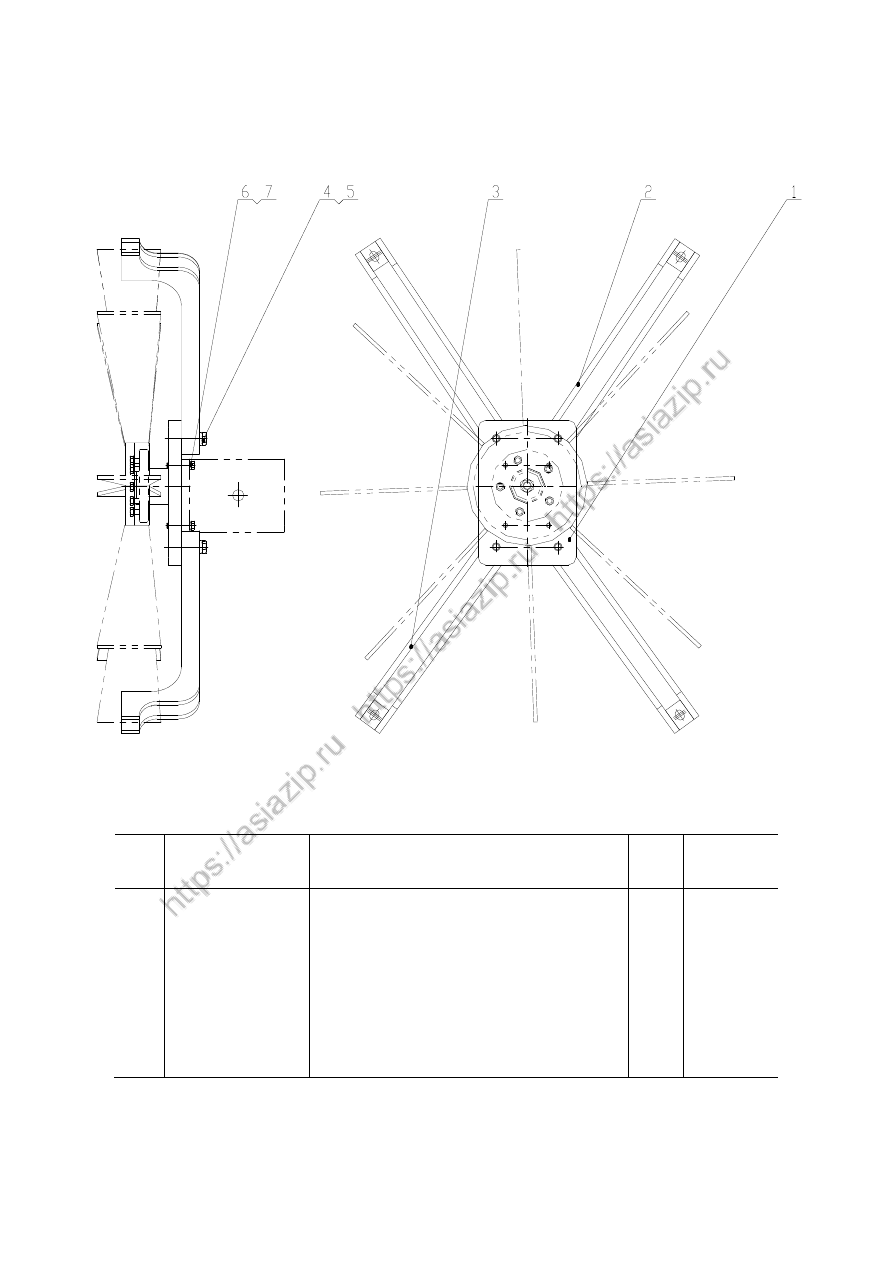

Z50G1801T17

马达支架总成

  Motor Bracket Assembly







Z50G1801T17

马达支架总成

  Motor Bracket Assembl

y



序号  代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G180100001T7

安装板



Plate

1



2

Z50G180101T17

上连接辐板总成



Plate Assembly

2



3

Z50G180102T17

下连接辐板总成



Plate Assembly

2



4

GB/T5783-2000

螺栓

M14x50

BoltM14X50

4



5

GB/T93-1987

垫圈

14

Washer14

4



6

GB/T5783-2000

螺栓

M8x35

BoltM8X35

4



7

GB/T93-1987

垫圈

8

Washer8

4









225

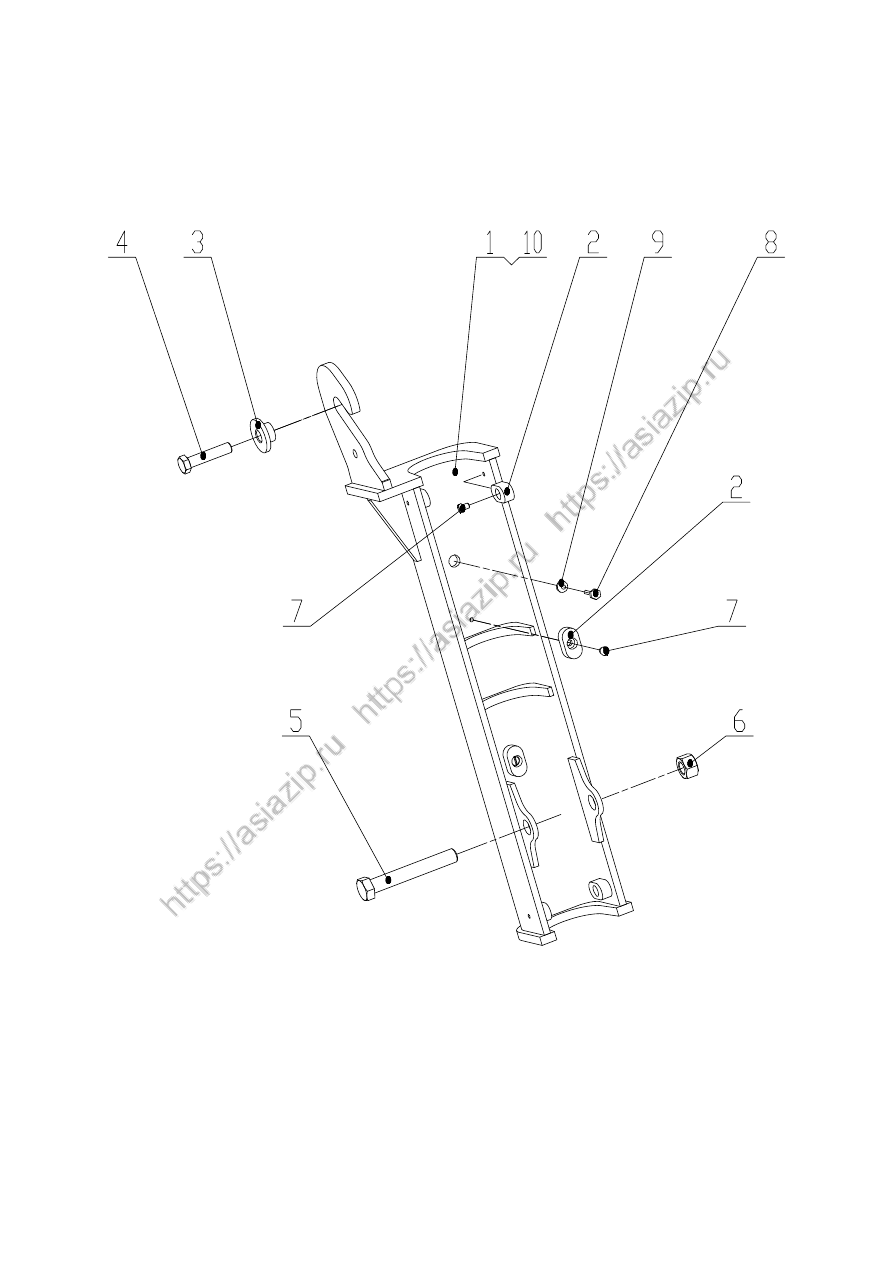

提升臂架支承装置



The safety support of lift cylinder





























226

Z50G19T15

提升臂架支承装置

  The safety support of lift cylinder



















227

Z50G19T15

提升臂架支承装置

  The safety support of lift cylinder



序号

Item



代号

Part No.



名



称

Parts                          Name



数量

Q'ty



备注

Remark



1

Z50G1901T15

油缸保护杆(左)

The Safety Support

（

Left

）



1

2

Z50E120902002

减震垫

Seal Ring 90X104

12

3

Z50G190000001T7

过渡套



Bushing

2

4

GB/T 5783-86

螺栓 M20 x 60  8.8

Bolt

M20 x 60  8.8



2

5

GB/T 5780-86

螺栓

 M16x140  4.8



Bolt M16x140   4.8

2

6

GB/T 6170-86

螺母 M16       8

Nut M16                8

2

7

GB/T 65-2000

螺钉 M6 x 8    4.8

Bolt

M6 x 8    4.8



12

8

GB/T 5783-2000

螺钉 M12 x 30  8.8

Bolt

 M12 x 30  8.8



4

9

GB/T 93-1987

垫圈 12        65Mn

Washer 12

65Mn



4

10

Z50G1902T15

油缸保护杆(右)

The  Safety Stand

(Right )



1
























































































































































228

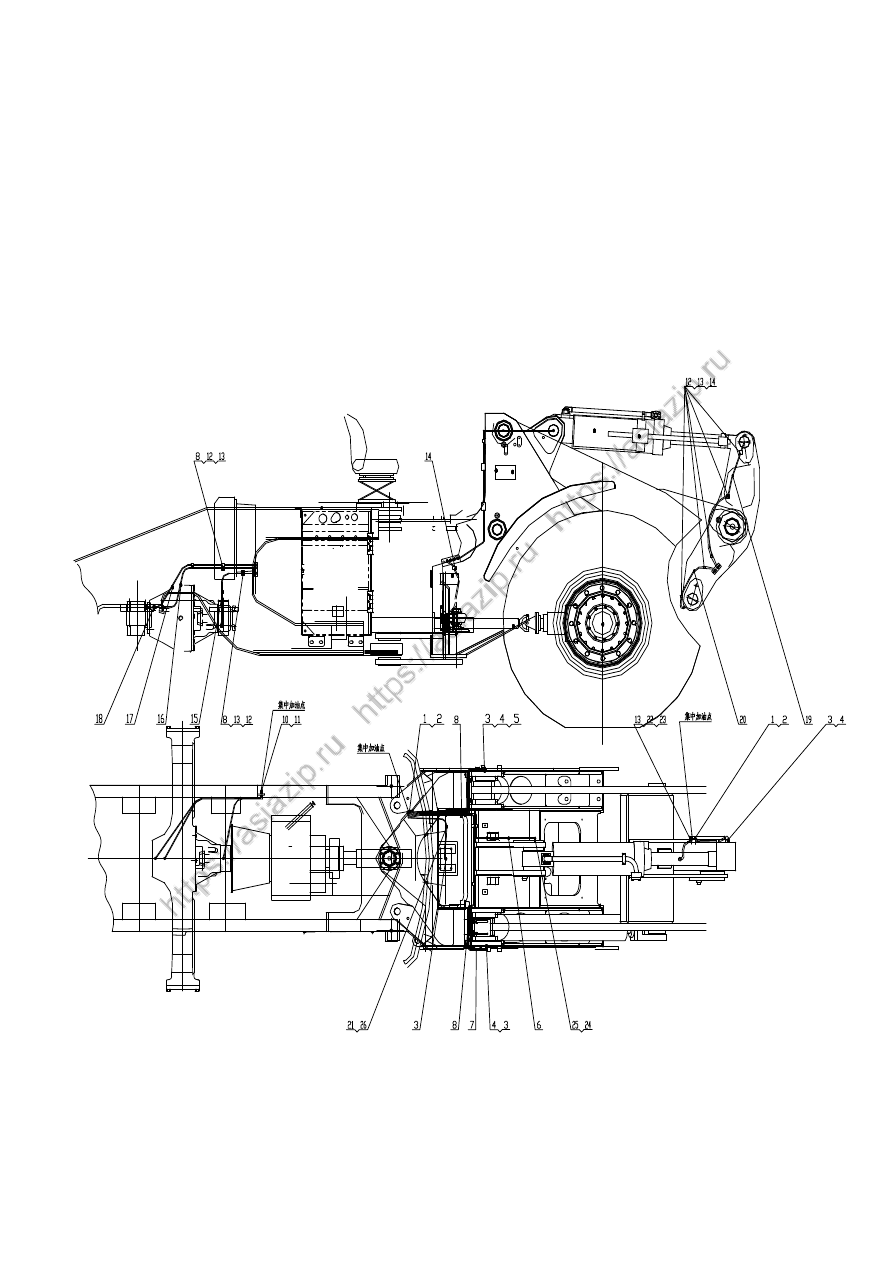

手动集中润滑油路系统



Manual Centralized Lubricating System

























229

Z50G21T15

手动集中润滑油路系



Manual Centralized Lubricating System






















230

Z50G21T15

手动集中润滑油路系



Manual Centralized Lubricating System



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

5QM9-12C-10FALNZ

接头

Connector

6

2

JB/T7940.1-1995

油杯M10X1

Oil Cup M10X1

9

3

1QH-12C(1.25)-10(

六方

L=20)Z

接头

Connector

6

4

2Q9-12C

（

1.25

）

Z

接头

Connector

5

5

Z50G2101T15

润滑管1

Lubricate Conduit1

1

6

Z50G2102T15

润滑管2

Lubricate Conduit2

1

7

Z50G2103T15

润滑管3

Lubricate Conduit3

1

8

K0608-06Z

管夹

Clamp



11

10

JB/T7940.2-1995

油杯M10X1

Oil Cup M10X1

3

11

5QM-12C-10L70/LNZ

接头

Connector

3

12  GB/T 5783-2000

螺栓M8X16

Bolt

M8X16



15

13  GB/T 93-1987

垫圈8

Washer8

17

14

K0608-12Z

管夹

Clamp



4

15

Z50G2107T15

润滑管4

Lubricate Conduit4

1

16

Z50G2108T15

润滑管5

Lubricate Conduit5

1

17

Z50G2109T15

润滑管6

Lubricate Conduit6

1

18

1QH9-12C-10OGZ

可调向接头

Connector

3

19

Z50G2104T15

树脂润滑管总成1

Lubricate Conduit1

1

20

Z50G2105T15

树脂润滑管总成2

Lubricate Conduit2

1

21

Z50G2106T15

树脂润滑管总成3

Lubricate Conduit3

1

22

Z50G210000001T15

支架

Supporting plate

1

23

GB/T 70.1-2000

螺栓M8X20

Bolt

M8X20



2

24

5HN-10FAZ

接头

Connector

1

25

1QH9-12-10Z

接头

Connector

1

26

Z50G2110T15

树脂润滑管总成4

Lubricate Conduit3

1
