CHENGGONG CG958H. Каталог запчастей - часть 6

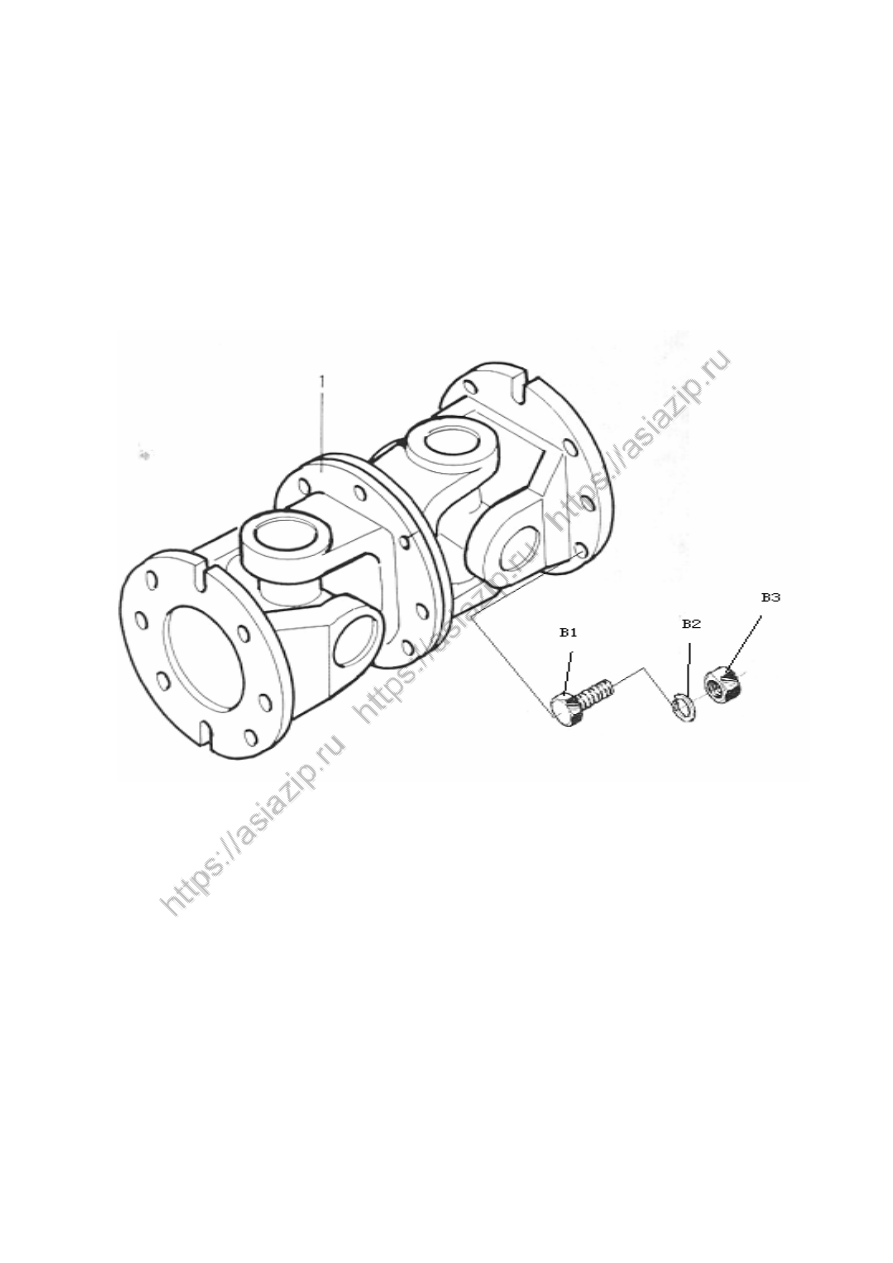

160

Z50G11



后传动轴

 Rear Drive Shaft















161



Z50G11

后传动轴

 Rear Drive Shaft








序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1  Z50G11

后传动轴总成

Rear Drive Shaft

1

B1

GB5783-2000

螺栓M12X40

Bolt M12X40

8

B3

GB889.1-2000

螺母M12

Nut M12

8



GB6171-2000

螺母M12X1.5

Nut M12

 X1.5



8

































































































































































































162





















车身车架

Frame Group

























163

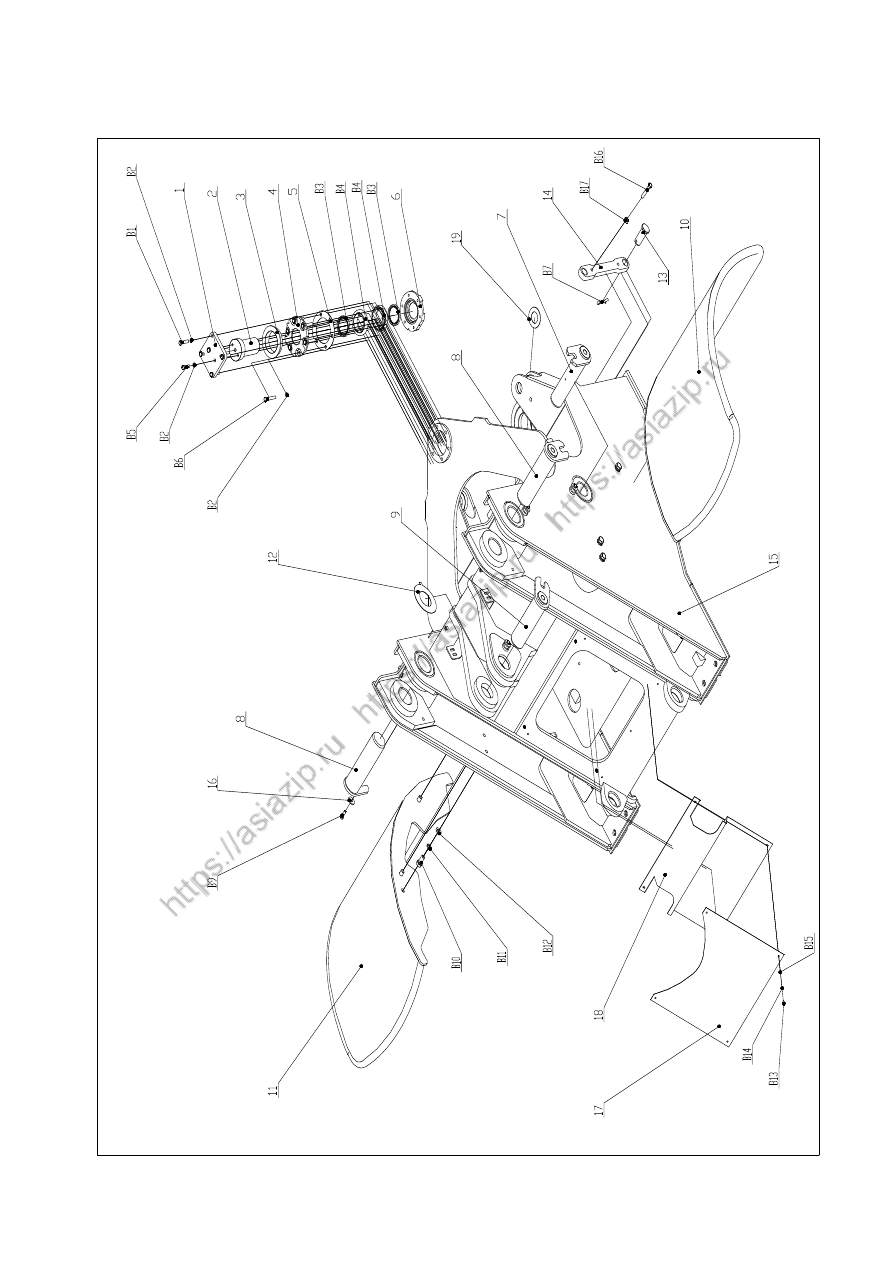

Z50G12T17 车身车架（一） Frame Group(Ⅰ)





164

Z50G12T17 车身车架（一） Frame Group(Ⅰ)



序号
Item

代号

Part No.

名                  称

Parts Name

数量
Q'ty

备注

Remark

1

CG50.12-3

压板

Plate

1

2

CG50.12-5

上铰接销轴

Upper Hinge Pin

1

3

CG50.12-4

锥形环

Cone-Shaped Ring

1

4

CG50.12-6

上铰接轴承上盖

Bearing Cover

1

5

CG50.12-7

调整垫片

Adjusting Shim

1组

6

CG50.12-8

上铰接轴承下盖

Lower Bearing Cover

1

7

Z50F1202

提升油缸销轴总成 Pin Shaft

2

8

Z50F1203

动臂销轴总成

Pin Shaft

2

9

Z50F1211

翻斗油缸销轴总成 Pin Shaft

1

10

Z50G1202T17

前左护泥总成

Front Left Fender Assembly

1

11

Z50G1203T17

前右护泥总成

Front Right Fender Assembly

1

12

Z50E120000005

垫片

Shim

1组

13

Z5EⅡ120000003

轴

Shaft

2

14

Z50G120000001T15  锁紧杆

Lock Rod

1

15

Z50G1201T15

前车架总成

Front Frame Assembly

1

16

ZL40.14-1

垫圈

Washer

5

17

Z50E120000022

前封板

Front Seal Plate



1

18

Z50G120000003T17  前封板

Front Seal Plat

1

装快换架时

使用

19

Z50E120000004

垫片

Shim



1组

B1

GB/T5782-2000

螺栓 M12X70

Bolt M12X70

4

B2

GB/T93-87

垫圈12

Washer 12

25

B3

HG4-692-67

油封PD70X90X12   Oil Seal PD70X90X12

2

B4

GB/T297-94

轴承32014

Bearing 32014

2

B5

GB/T5782-2000

螺栓 M12X55

Bolt M12X55

2

B6

GB/T5782-2000

螺栓 M12X90

Bolt M12X90

6

B7

GB/T91-86

销10X60

Pin 10X60

2

B8

JB/T7940.1-95

油杯M10X1

Oil Cup M10X1

7

B9

GB/T5783-2000

螺栓 M12X25

Bolt M12X25

5

B10  GB/T5783-2000

螺栓 M20X40

Bolt M20X40

6

B11  GB/T93-87

垫圈20

Washer 20

6

B12  GB/T97.1-2002

垫圈20

Washer 20

6

B13  GB/T5783-2000

螺栓 M6X20

Bolt M6X20

4

B14  GB/T93-87

垫圈6

Washer 6

4



165

Z50G12T17 车身车架（一） Frame Group(Ⅰ)





166

Z50G12T17 车身车架（一） Frame Group(Ⅰ)

序号
Item

代号

Part No.

名                  称

Parts Name

数量
Q'ty

备注

Remark

B15  GB/T97.1-2002

垫圈6

Washer 6

4

B16  GB/T5780-2000

螺栓 M14X80

Bolt M14X80

1

B17

GB/T6170-2000

螺母M14

Nut M14

1









































167

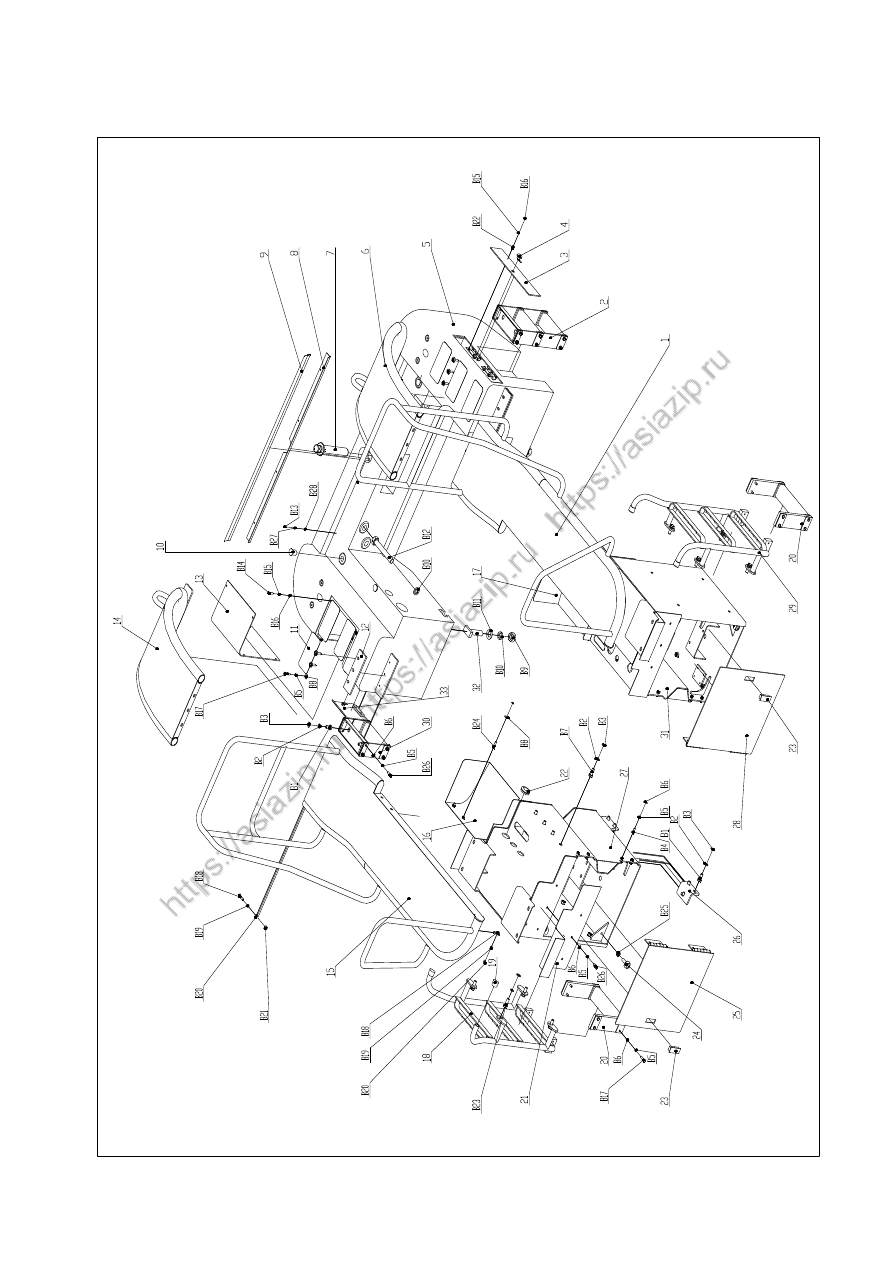

Z50G12T17 车身车架（二） Frame Group(Ⅱ)





168

Z50G12T17

车身车架（二）

 Frame Group(

Ⅱ

)



序号

Item



代     号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z50G120401T15

左后护泥

Left Rear Fender

1

2

Z50G121102T15

配重脚踏

Ladder Of Ballast

1

3

Z38G121103T2

电源开关箱门体

Door Of Left Box

1

4

GMS506

锁

Lock

2

5

Z50G121101T17

配重焊接体

Ballast

1

6

Z50G120402T15

左后护泥支撑

Brace Of Left Rear Fender

1

7

Z50G120000001T17

牵引销

Pin

1

8

Z50G121100006T15

胶条安装L型板

Fixing Plate Of Rubber Strip

1

9

Z38G121100007T1

配重胶条

Rubber Strip



1

10

Z50E120000002T15

橡胶螺塞

Rubber Plug

3

11

YN20T01282P1

防滑垫

Skidproof Cushion

4

12

Z38G120000002T2

后护泥支撑胶皮

Rubber Cushion

2

13

Z50G121100001T17

电瓶箱封板

Right Close Plate

1

14

Z50G120502T15

右后护泥支撑

Brace Of Right Rear Fender

1

15

Z50G120501T15

右后护泥

Right Rear Fender

1

16

Z50G1228T15

右L型圆封板总成

Right Back Decorative Plate

1

17

Z50G1225T15

左L型圆封板总成

Left Back Decorative Plate

1

18

Z50G121901T15

扶梯支架

Staircase

1



19

Z50G121800001T15

橡胶套

Rubber Sheath

4



20

Z301211

脚踏板

Ladder

2



21

Z50G120000003T15

安装箱封板

Decorative Plate

4

左右对称各二件

22

Z38G121600002T1

胶条

Rubber Strip



2



23

MS606-1-2

锁

Lock



2



24

Z50G120900004T15

橡胶块

Shock Absorber

4



25

Z50G121702T2

盖板总成

Door Of Right Installation
Box

1



26

Z50G121600002T17

支撑板

Plate Of underprop

4



27

Z50G121701T17

右安装箱体

Right Installation Box

1



28

Z50G121602T17

盖板总成

Door Of Left Installation
Box

1



29

Z50G121801T15

扶梯支架

Staircase

1



30

Z50G121101T15

配重脚踏

Ladder Of Ballast

1

31

Z50G121601T17

左安装箱体

Left Installation Box

1

32

Z50G120000002T17

自制配重螺栓

Bolt Of  Ballast

2

33

Z38G121102T2

加油箱门体

Door Of Right Box







169

Z50G12T17 车身车架（二） Frame Group(Ⅱ)





170

Z50G12T17

车身车架（二）

 Frame Group(

Ⅱ

)



序号

Item



代     号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



B1

GB/T5783-2000

螺栓M16X35

Bolt M16X35

12

B2

GB/T93-87

垫圈16

Washer 16

28

B3

GB/T97.1-2002

垫圈16

Washer 16

28

B4

GB/T5783-2000

螺栓M10X25





Bolt M10X25

8

B5

GB/T93-87

垫圈10

Washer 10

46

B6

GB/T97.1-2002

垫圈10

Washer 10

42

B7

GB/T5783-2000

螺栓M16X40

Bolt M16X40

8

B8

GB/T96.1-2002

垫圈10

Washer 10

4

B9

GB/T6170-2000

螺母M30

Nut M30

2

B10

GB/T93-87

垫圈30

Washer 30

6

B11

GB/T97.1-2002

垫圈30

Washer 30

2

B12

GB/T5782-2000

螺栓M30X200

Bolt M30X200

4

B13

GB/T5783-2000

螺钉M6X16

Bolt M6X12

4

B14

GB/T5783-2000

螺栓M8X40

Bolt M8X25

6

B15

GB/T93-87

垫圈8

Washer 8

12

B16

GB/T97.1-2002

垫圈8

Washer 8

12

B17

GB/T5783-2000

螺栓M10X40

Bolt M10X40

22

B18

GB/T5783-2000

螺栓M12X45

Bolt M12X45

14

B19

GB/T93-87

垫圈12

Washer 12

14

B20

GB/T97.1-2002

垫圈12

Washer 12

14

B21

GB/T6170-2000

螺母M12

Nut M12

6

B22

GB/T5783-2000

螺栓M8X16

Bolt M8X16

6

B23

GB/T5783-2000

螺栓M16X45

Bolt M16X45

8

B24

GB/T5783-2000

螺栓M10X35

Bolt M10X35

4

B25

GB/T6170-2000

螺母M16

Nut M16

2

B26

GB/T5783-2000

螺栓M10X30

Bolt M10X30

12

B27

GB/T93-87

垫圈6

Washer 6

4

B28

GB/T97.1-2002

垫圈6

Washer 6

4

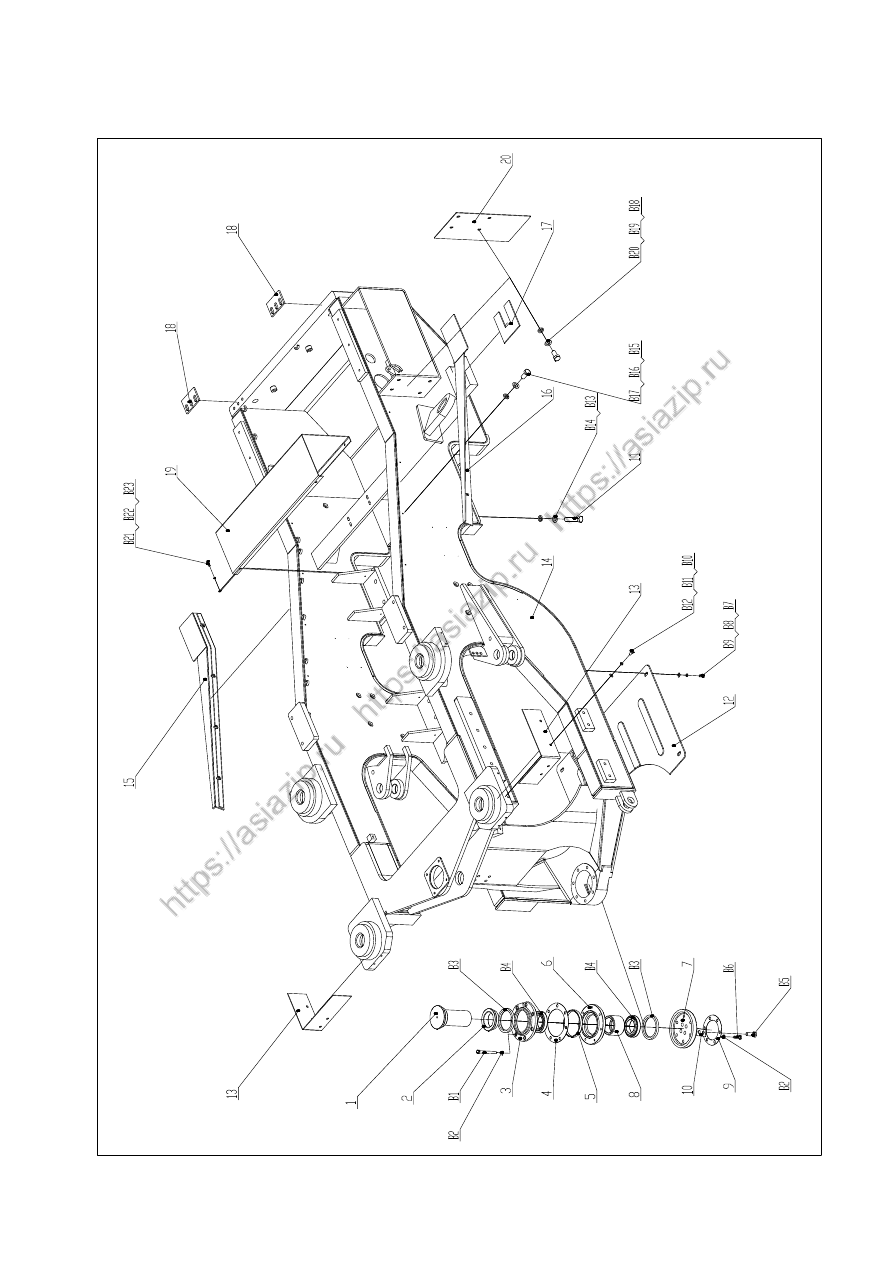

171

Z50G12T17

车身车架（三）

 Frame Group(

Ⅲ

)







172

Z50G12T17

车身车架（三）

 Frame Group(

Ⅲ

)



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

CG50.12-9

下铰接销轴

Lower Pin Shaft

1

2

CG50.12-10

挡环

Snap Ring

1

3

CG50.12-11

下铰接轴承上盖

Lower Bearing Cover

1

4

CG50.12-12

上调整垫片

Upper Adjusting Shim

1组

5

CG50.12-13

挡环

Snap Ring

1

6

CG50.12-14

下铰接轴承下盖

Lower Bearing Cover

1

7

CG50.12-15

挡环

Snap Ring

1

8

CG50.12-17

调整垫片

Adjusting Shim

1组

9

CG50.12-16

孔板

Hole Plate

1

10  CG50.12-26

止动垫圈

Thrust Washer

1

11  CG50.12-25

螺栓

Bolt

8

12  Z50G120000004T15  后车架封板

Rear Frame Plate

1

13  Z50G120000005T15  前支架封板

Plate

2

14  Z50G1208T17

L型封板

Rear Frame

1

15  Z50G1227T15

机罩右封板

Shield Plate

1

16  Z50G1226T15

机罩左封板

Shield Plate

1

17  Z50G120000008T15  配重调整垫片

Adjusting Shim

2组

18  Z50G120000007T15  机罩垫片

Adjusting Shim

2组

19  Z50G120000006T15  后封板

Plate

1

20  Z50G120000002T15  机罩推杆箱封板

Plate

1

B1  GB/T5782-2000

螺栓M12X110

Bolt M12X110

7

B2  GB/T93-87

垫圈12

Washer 12

13

B3  GB/T13871-92

油封100X125X12

Oil Seal 100X125X12

2

B4  GB/T297-94

轴承32216

Bearing 32216

2

B5  GB/T5783-2000

螺栓M16X45

Bolt M16X45

4

B6  GB/T5783-2000

螺栓M12X35

Bolt M12X35

6

B7  GB/T5783-2000

螺栓M12×35

Bolt M12X35

4

B8  GB/T93-87

垫圈12

Washer 12

4



173

Z50G12T17

车身车架（三）

 Frame Group(

Ⅲ

)







174

Z50G12T17

车身车架（三）

 Frame Group(

Ⅲ

)



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



B9  GB/T97.1-2002

垫圈12

Washer 12

4

B10  GB/T5783-2000

螺栓M10×20

Bolt M10X20

8

B11  GB/T93-87

垫圈10

Washer 10

8

B12  GB/T97.1-2002

垫圈10

Washer 10

8

B13  GB/T93-87

垫圈18

Washer 18

8

B14  GB/T6171-2000

螺母18

Nut 18

16

B15  GB/T5783-2000

螺栓M10×20

Bolt M10X20

8

B16  GB/T93-87

垫圈10

Washer 10

8

B17  GB/T97.1-2002

垫圈10

Washer 10

8

B18  GB/T5783-2000

螺栓M10×35

Bolt M10X35

4

B19  GB/T93-87

垫圈10

Washer 10

4

s

B20  GB/T97.1-2002

垫圈10

Washer 10

4

B21  GB/T5783-2000

螺栓M8×35

Bolt M8X25

5

B22  GB/T93-87

垫圈8

Washer 8

5

B23  GB/T97.1-2002

垫圈8

Washer 8

5

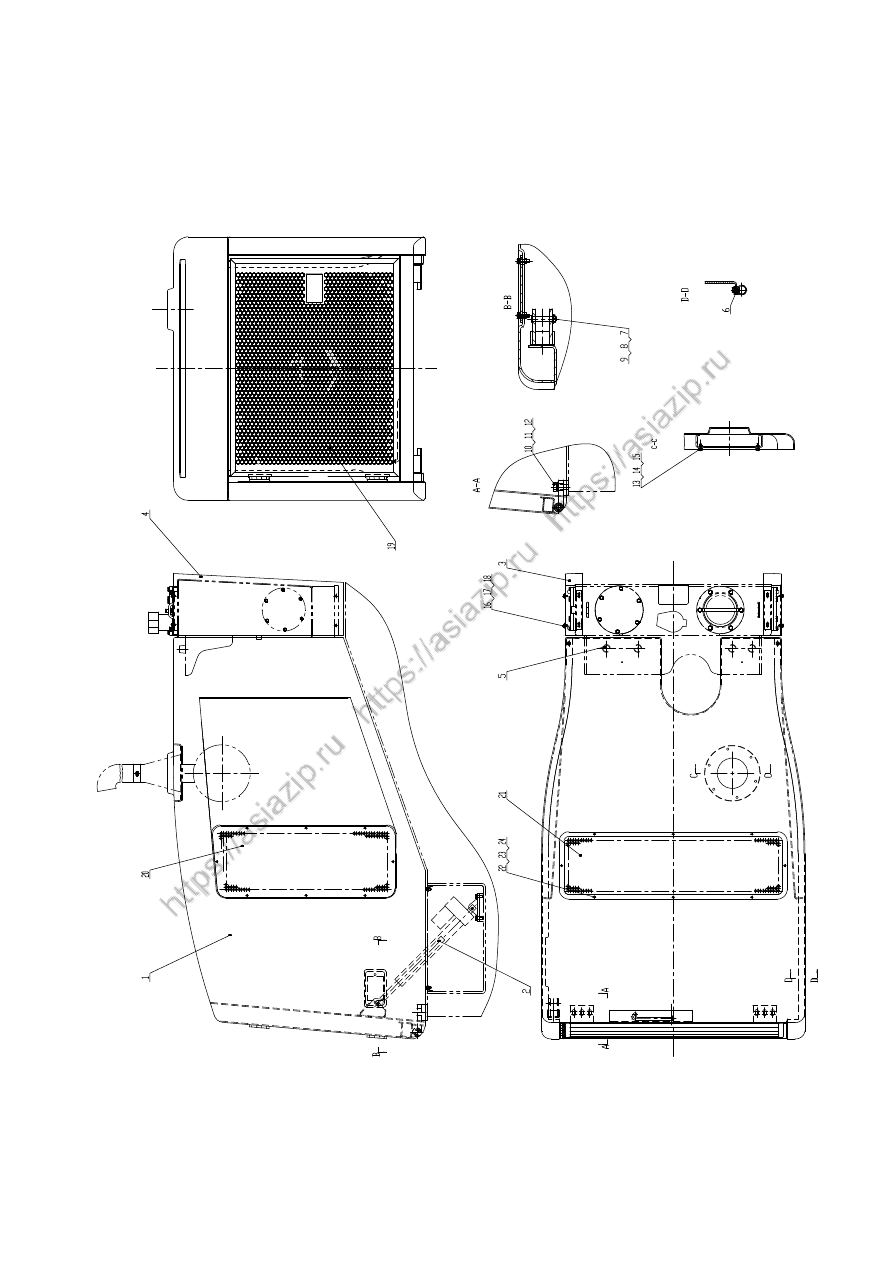

175



Z50G12T17

车身车架（四）

  Frame Group

（

I

Ⅴ）
















176



Z50G12T17

车身车架（四）

  Frame Group

（

I

Ⅴ）



序号



No.

代 号



Part No.

名   称



Part Name



数量



Q’ty

备注



Remark

1  Z50G120901T15

机罩体              Main Hood

1



2  D24-21B5-12

电动执行器          Electrak

1



3  Z50G120900001T15

油箱左护板          Left Plate

1



4  Z50G120900002T15

油箱右护板          Right Plate

1



5  Z50G120900004T15

橡胶块              Shock absorber

4



6

胶条L=2.05m         Rubber

2



7  GB/T882-2000

销轴B12×60         Pin

2



8  GB/T91-2000

销3.2×40           Pin

2



9  GB/T95-2002

垫圈12              Washer 12

2



10  GB/T5783-2000

螺栓M16×50         Bolt M16×50

6



11  GB/T93-1987

垫圈16              Washer 16

6



12  GB/T97.1-2002

垫圈16              Washer 16

6



13  GB/T5783-2000

螺栓M10×35         Bolt M10×35

6



14  GB/T93-1987

垫圈10              Washer 10

6



15  GB/T97.1-2002

垫圈10              Washer 10

6



16  GB/T5783-2000

螺栓M8×15          Bolt M8×15

8



17  GB/T93-1987

垫圈8               Washer 8

8



18  GB/T96.1-2002

垫圈8               Washer 8

8



19  Z50G120903T15

后门                Rear Door

1



20  Z50G120900005T15

孔板                Plate

2



21  Z50G120900006T15

孔板                Plate

1



22  GB/T5783-2000

螺栓M6×20          Bolt M6×20

24

23  GB/T93-1987

垫圈6               Washer 6

24

24  GB/T96.1-2002

垫圈6               Washer 6

24























































177

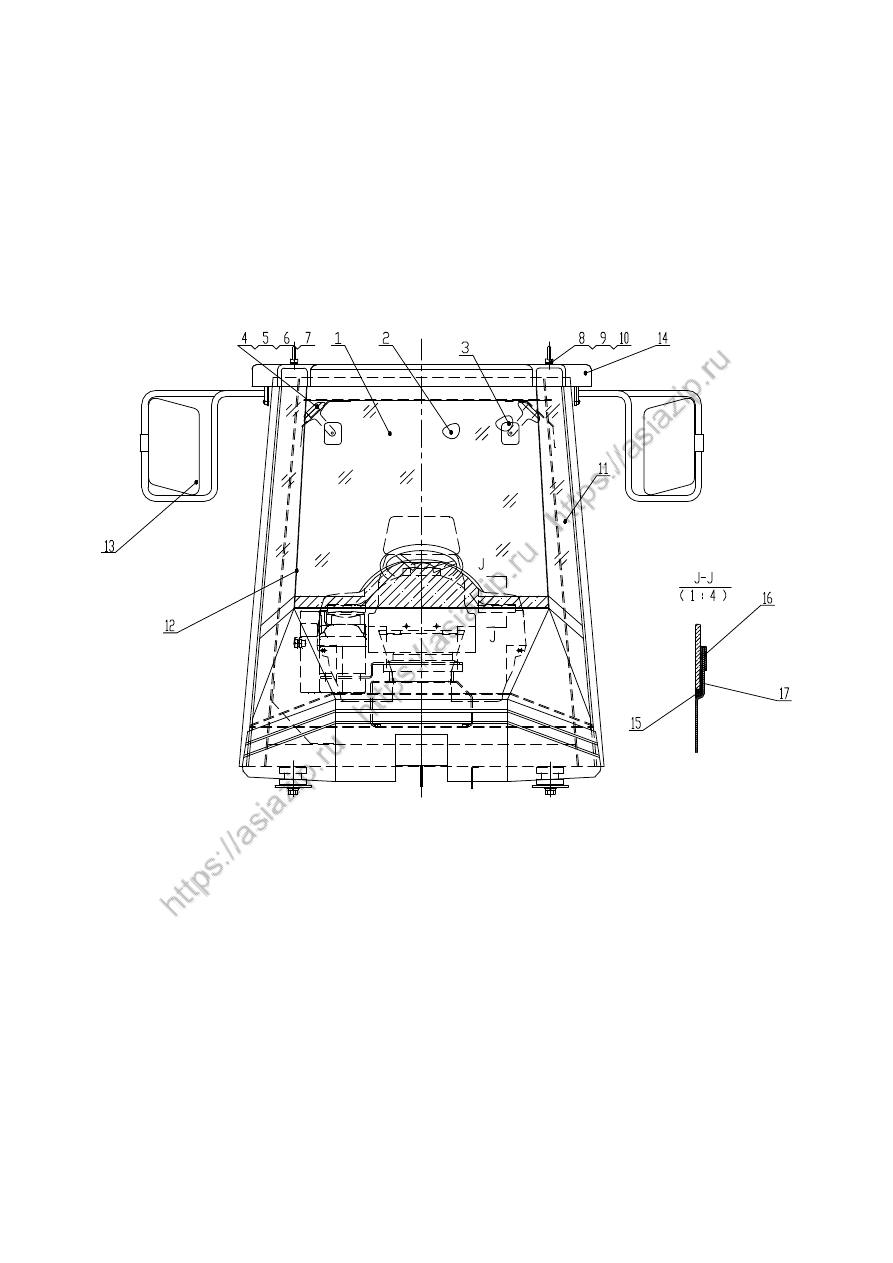

驾驶室

Cab


























178

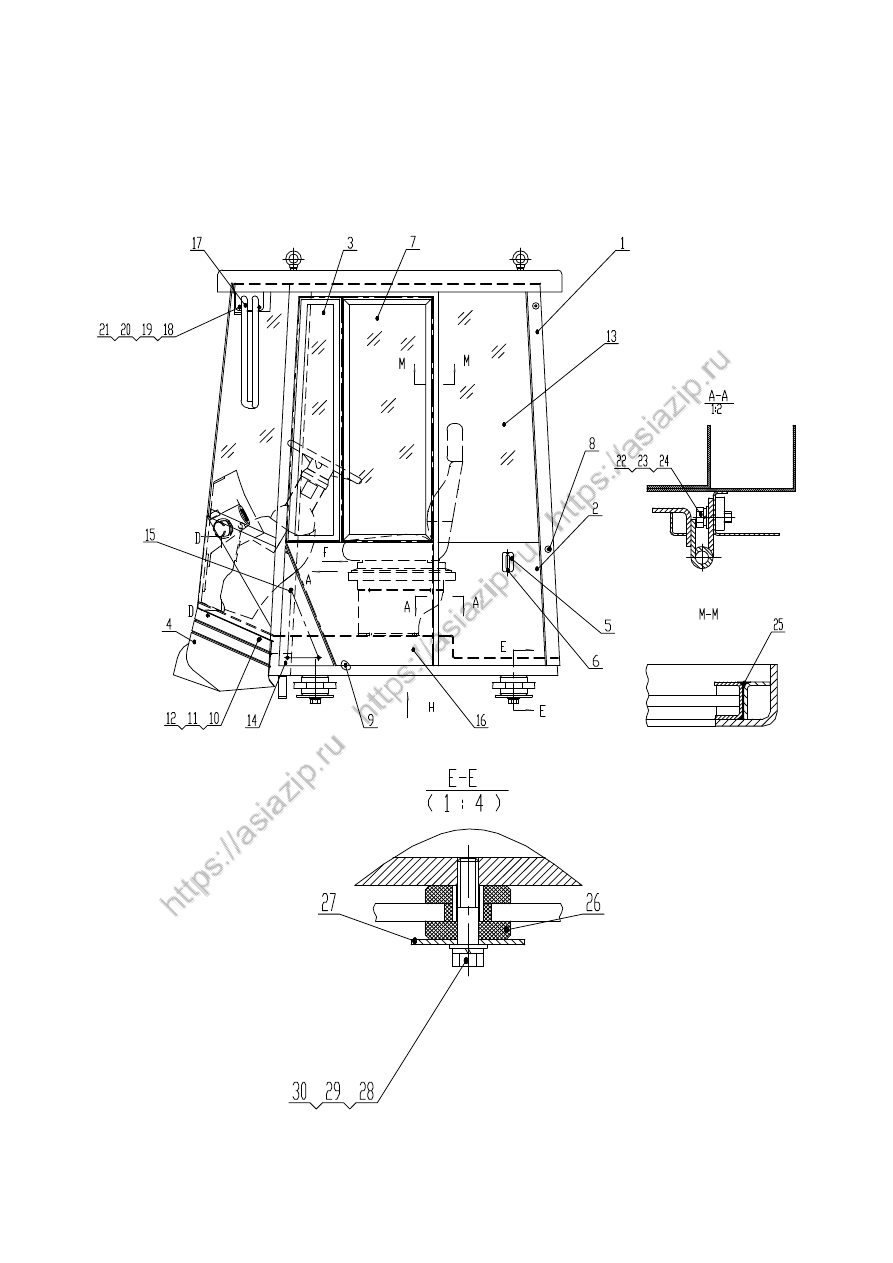

Z50G13T15 驾驶室  Cab













179

Z50G13T15 驾驶室  Cab

序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

1  Z50G1301T15

机棚

Cab  Body

1

2  Z50G1302T15

内装饰

Adorning Assembly

1套

3  Z50G130000014T15  门小玻璃

Glass

2

4  Z50G1304T15

前围板

Boarding

1

5  Z50G130000026T15  锁孔盖板

Sheet

1

6  GB/T5283-1985

螺钉ST4.2X16

Bolt ST4.2X16

2

7  Z50G1307T15

推拉窗总成

Glass

2

8  Z50G1308T15

门垫

Underlay

2

9  Z50G130000018T15  门胶条

Glue

2

10  GB/T5783-2000

螺栓M8X30

Bolt M8X30

7

11  GB/T93-1987

垫圈8

Washer 8

7

12  GB/T96.1-2002

垫圈8

Washer 8

7

13  Z50G130000017T15  后侧窗玻璃

Glass

2

14  Z50G130100001T15  三角封板

Sheet

2

15  M8X30GB/T68-2000  螺钉

Bolt

6

16  Z50G130103T15

左车门

Door

2

17  Z50G130105T15

倒车镜支架

Bracket

2

18  GB/T5783-2000

螺栓M8X25

Bolt M8X25

8

19  GB/97.1-2002

垫圈8

Washer 8

8

20  GB/T93-1987

垫圈8

Washer 8

8

21  Z50G130100018T15  倒车镜架座

Sheet

2

22  GB/T5783-2000

螺栓M10X25

Bolt M10X25

12

23  GB/97.1-2002

垫圈10

Washer 10

12

24  GB/T93-1987

垫圈10

Washer 10

12

25  Z50G130000024T15  玻璃胶

Glue

台套

26  CB-2205-77

减震器

Shock Absorber

4

27  Z50G130000019T15  垫板

Sheet

4

28  GB/T5786-2000

螺栓M24X2X150  Bolt M24X2X150

4

29  GB/T93-1987

垫圈24

Washer 24

4

30  GB/T97.1-2002

垫圈24

Washer 24

4



180

Z50G13T15 驾驶室  Cab































181

Z50G13T15 驾驶室  Cab

序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

1  Z50G130000012T15 前窗玻璃

Glass

1

2  Z50G130000016T15 后窗玻璃

Glass

1

3  2020型

内视镜

Glass

2

4  Z50G130100021T15 内视镜架

Bracket

2

5  GB/T5783-2000

螺栓M6X16

Bolt M6X16

4

6  GB/97.1-2002

垫圈6

Washer 10

4

7  GB/T93-1987

垫圈6

Washer 10

4

8  GB/T825-1988

吊环螺钉M16

Bolt M16

4

9  Z50G130100011T15 橡胶垫

Glue

4

10  Z50G130100012T15 垫板

Sheet

4

11  Z50G130000013T15 前侧窗玻璃

Glass

2

12  Z50G130000025T15 玻璃胶(白色)

Glue

台套

13  938型

倒车镜

Glass

2

14  Z50G130102T15

外顶盖

Coping

1

15  Z50G130000024T15 玻璃胶

Glue

台套

16  Z50G130000023T15 胶条

Glue

1套

17  Z50G130000029T15 泡沫条

Foam

1套























































































182



Z50G13T15 驾驶室  Cab



























183

Z50G13T15 驾驶室  Cab

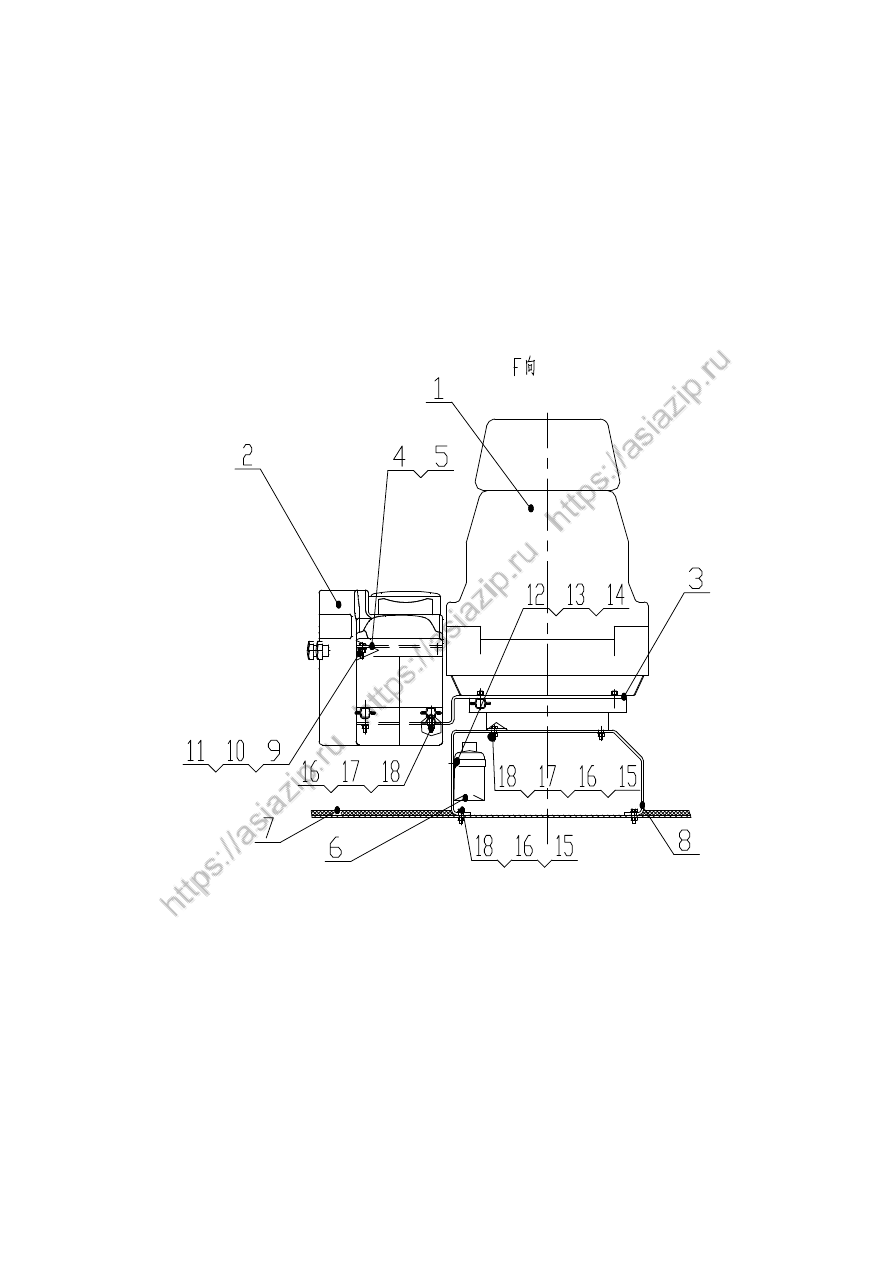

序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

1  MSG85/722

座椅

Seat

1

2  Z50G1305T15

操纵箱总成

Control Box Assembly

1

3  Z50G130000009T15 操纵箱连接板

Sheet

1

4  Z50G130000006T15 先导安装板

Sheet

1

5  Z50G130000007T15 先导安装板

Sheet

1

6  MFJL-450

灭火器

Fire Extinguisher

1

7  Z50G130000011T15 地板垫

Floor Board Cushion

1

8  Z50G130000008T15 座椅连接板

Sheet

1

9  GB/T5783-2000

螺栓M10X30

Bolt M10X30

4

10  GB/T93-1987

垫圈10

Washer 10

4

11  GB/T97.1-2002

垫圈10

Washer 10

4

12  GB/T818-2000

螺钉M6X16

Bolt M6X16

2

13  GB/T93-1987

垫圈6

Washer 6

2

14  GB/T97.1-2002

垫圈6

Washer 6

2

15  GB/T5783-2000

螺栓M8X30

Bolt M8X30

8

16  GB/T93-1987

垫圈8

Washer 8

12

17  GB/T6170-2000

螺母M8

Nut M8

8

18  GB/T97.1-2002

垫圈8

Washer 8

12







































































184



Z50G13T15 驾驶室  Cab
































185

Z50G13T15 驾驶室  Cab

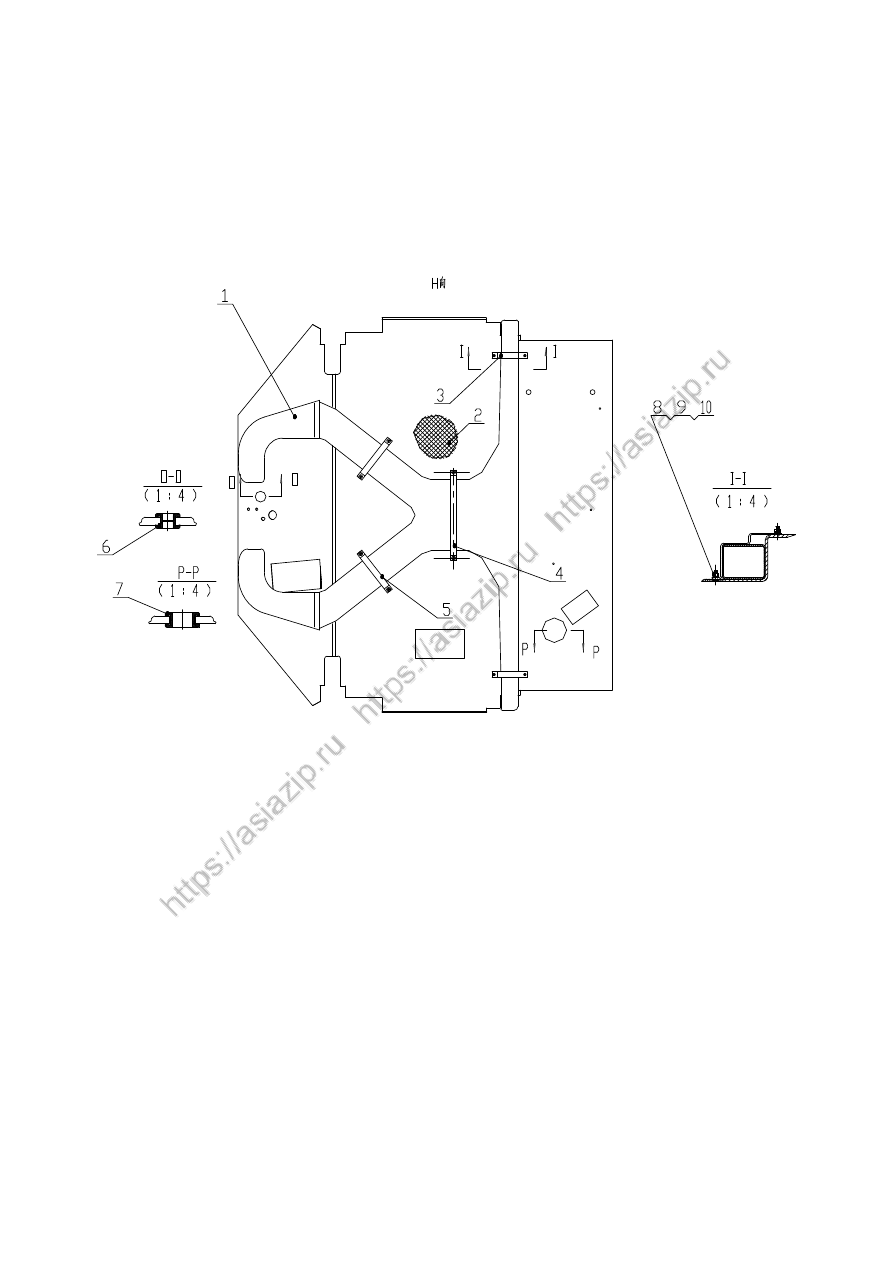

序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

1  Z50G1306T15

风道总成

Place With a Draught

1

2  Z50G1309T15

泡沫

Foam

台套

3  Z50G130000020T15 风道固定卡（一） Bracket

2

4  Z50G130000021T15 风道固定卡（二） Bracket

1

5  Z50G130000022T15 风道固定卡（三） Bracket

2

6  Z50G130000027T15 保护套

Rubber

1

7  Z50G130000028T15 保护套

Rubber

1

8  GB/T93-1987

垫圈6

Washer 6

10

9  GB/T97.1-2002

垫圈6

Washer 6

10

10  GB/T6170-2000

螺母M6

Nut M6

10















































































































































































186



Z50G13T15 驾驶室  Cab






























187

Z50G13T15 驾驶室  Cab

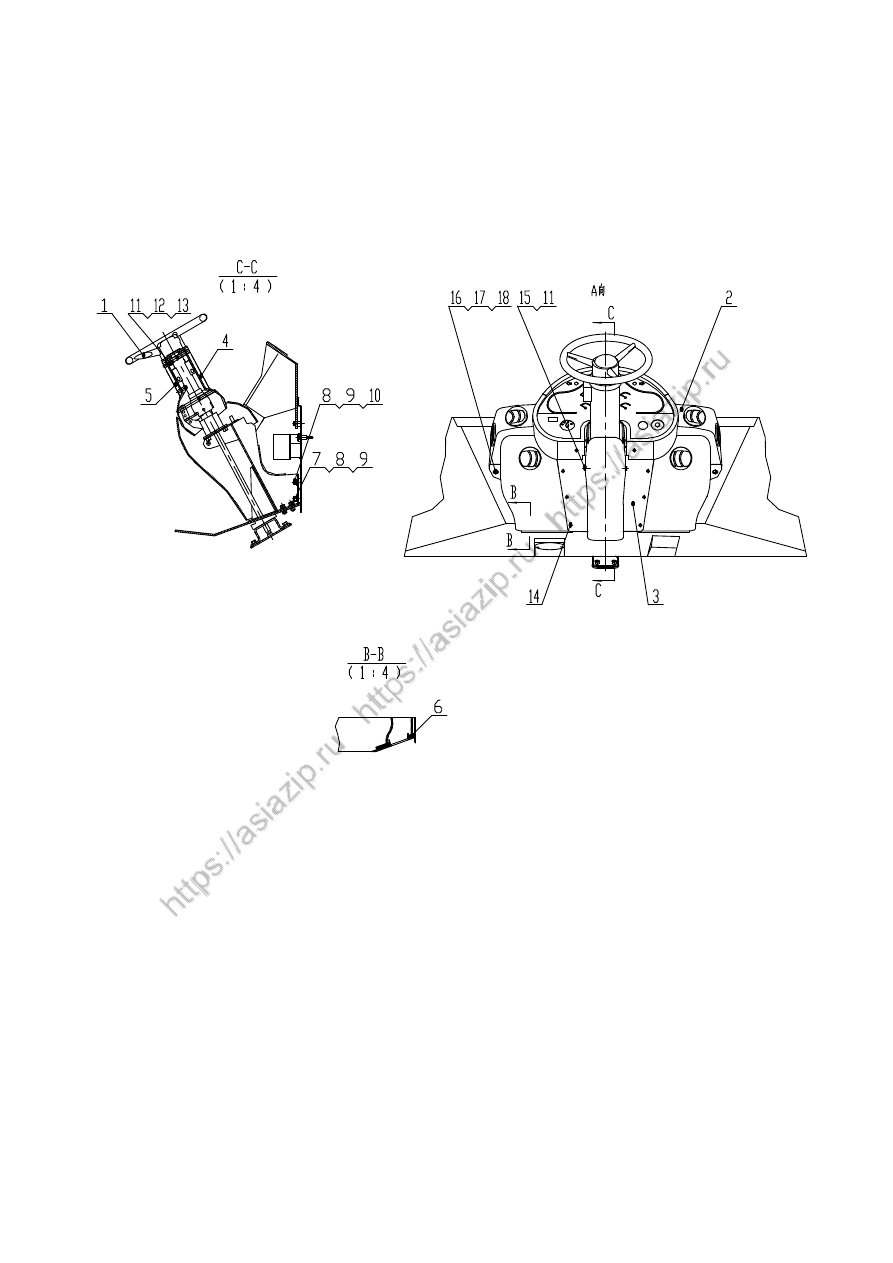

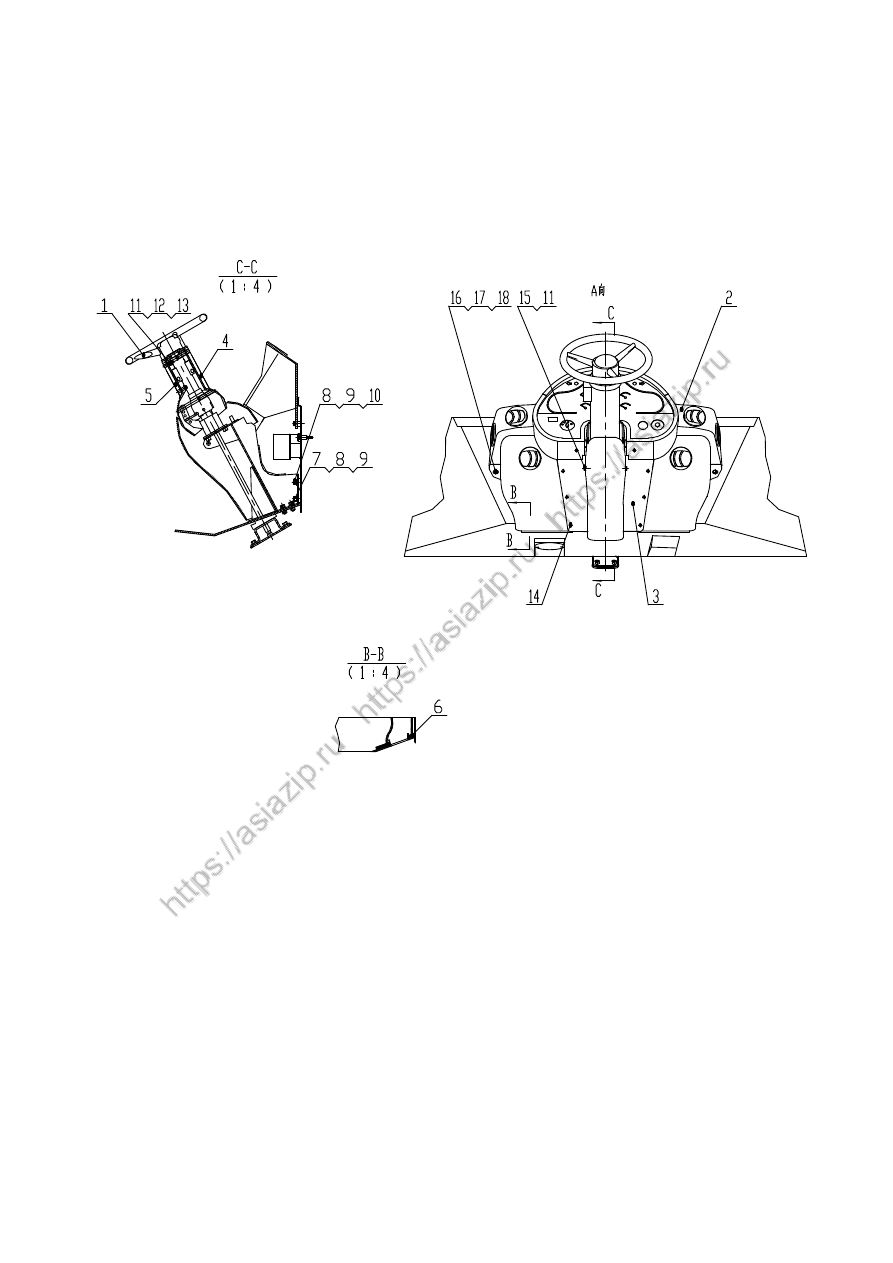

序号

代号

名                  称

数量

备注

Item

Part No

Parts Name

 Q'ty

Remark

1  Z50G1303T15

方向机

Steering Wheel

1

2  Z50G130000001T15 仪表台

Instrument Assemble

1

3  Z50G130000002T15 下包壳

Wrap

1

4  Z50G130000003T15 上前包壳

Wrap

1

5  Z50G130000004T15 上后包壳

Wrap

1

6  Z50G1309T15

泡沫

Foam

台套

7  GB/T5783-2000

螺栓M10X30

Bolt M10X30

4

8  GB/T93-1987

垫圈10

Washer 10

8

9  GB/T97.1-2002

垫圈10

Washer 10

8

10  GB/T6170-2000

螺母M10

Nut M10

4

11  GB/T818-2000

螺钉M6X16

Bolt M6X16

10

12  GB/T93-1987

垫圈6

Washer 6

8

13  GB/T97.1-2002

垫圈6

Washer 6

8

14  GB/T819.1-2000  螺钉M6X16

Bolt M6X16

8

15  GB/T96.1-2002

垫圈6

Washer 6

2

16  GB/T5783-2000

螺栓M8X30

Bolt M8X30

2

17  GB/T93-1987

垫圈8

Washer 8

2

18  GB/T6170-2000

螺母M8

Nut M8

2









































































188













工作装置



Implement





























189

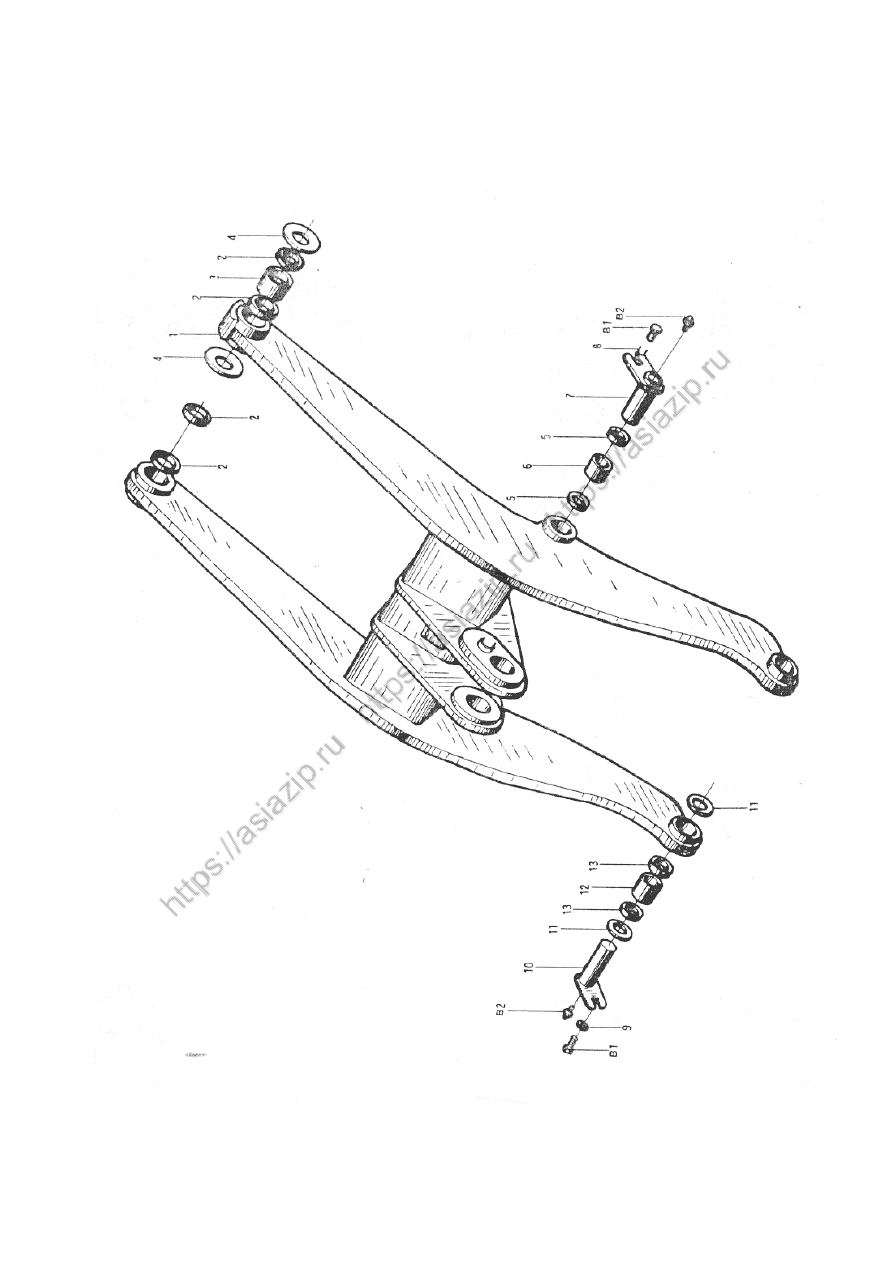

Z50G14T17

工作装置（一）

  Implement ( I )









190

Z50G14 T17

工作装置（一）

  Implement ( I )



序号

Item



代号

Part No.



名



称

Parts                          Name



数量

Q'ty



备注

Remark



1

Z50G1403T17

动臂

Left  Arm

1

2

CG40.14-8

骨架式防尘圈

90X104



Seal Ring 90X104

4

3

CG40.14-11

轴套



Bushing

2

4

Z50F140000003

垫片

Washer

4

5

CG40.14-7

骨架式防尘圈

75X89



Seal Ring 75X89

4

6

CG40.14-12

轴套

Bushing

2

7

ZL40.14.8

销轴总成

Pin Shaft Assembly

2

8

CG40.8.6-3

螺套

Screw Sleeve

4

9

ZL40.14-1

垫圈

Washer

4

10

ZL40.14.9

销轴总成

Pin Shaft Assembly

2

11

Z50F140000002

垫片

Shim

4

12

ZL40.14-13

轴套



Bushing

2

13

CG40.14-4

骨架式防尘圈

65X79



Seal Ring 65X79

4

B1

GB/T5783-2000

螺栓

M20X40



Bolt M20X40

4

B2

JB/T7940.1-1995

油杯

M10X1



Oil Cup M10X1

4



































































































191

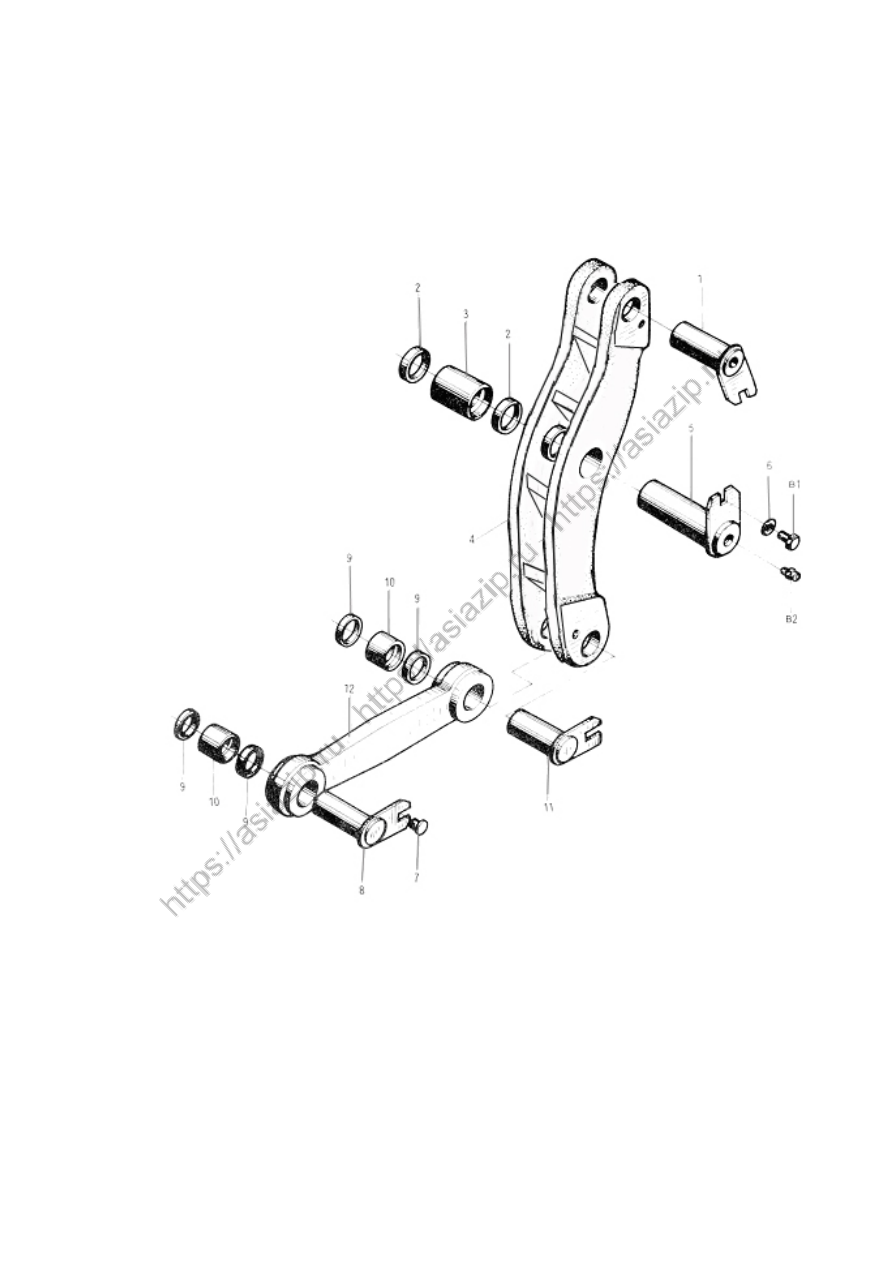

Z50G14T17

工作装置（二）

  Implement ( II )
