CHENGGONG CG958H. Каталог запчастей - часть 4

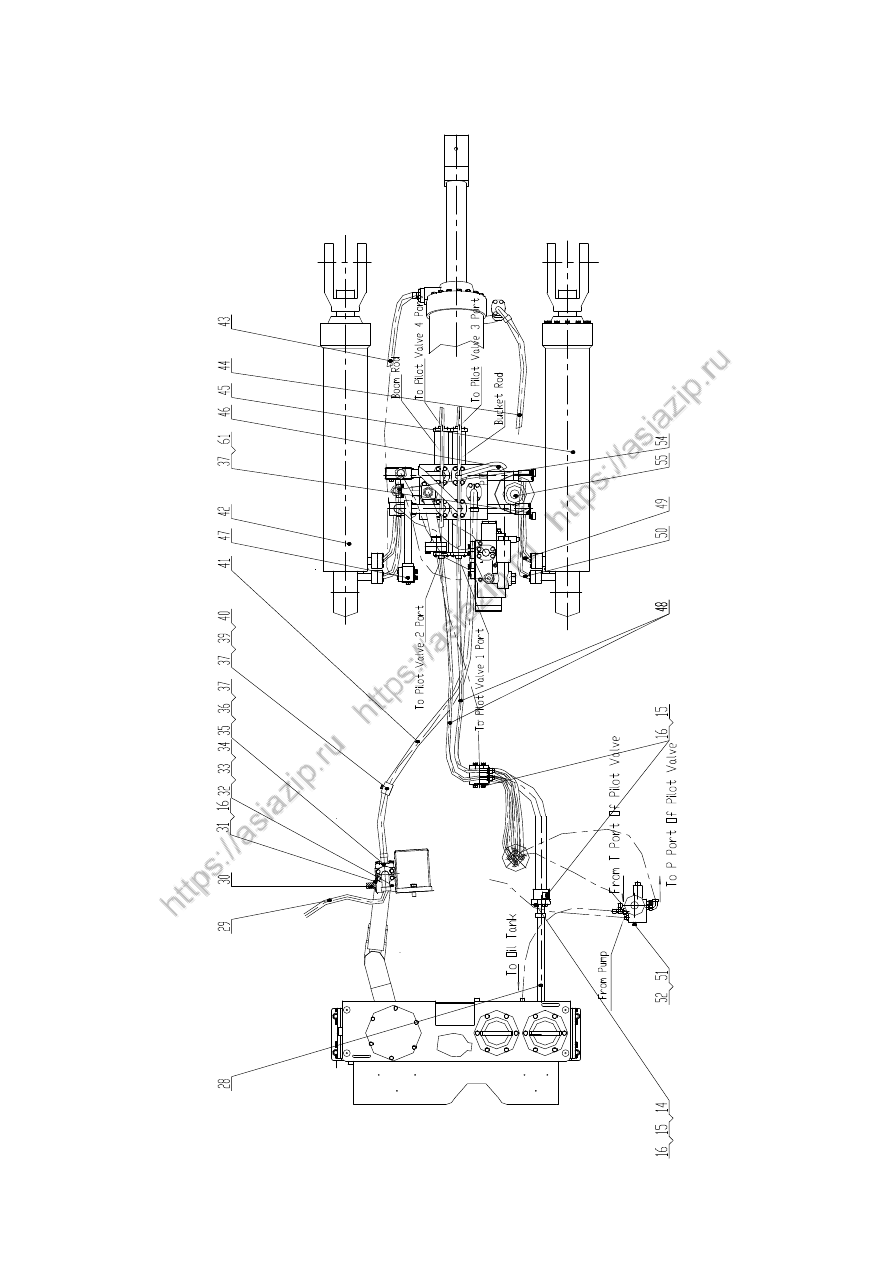

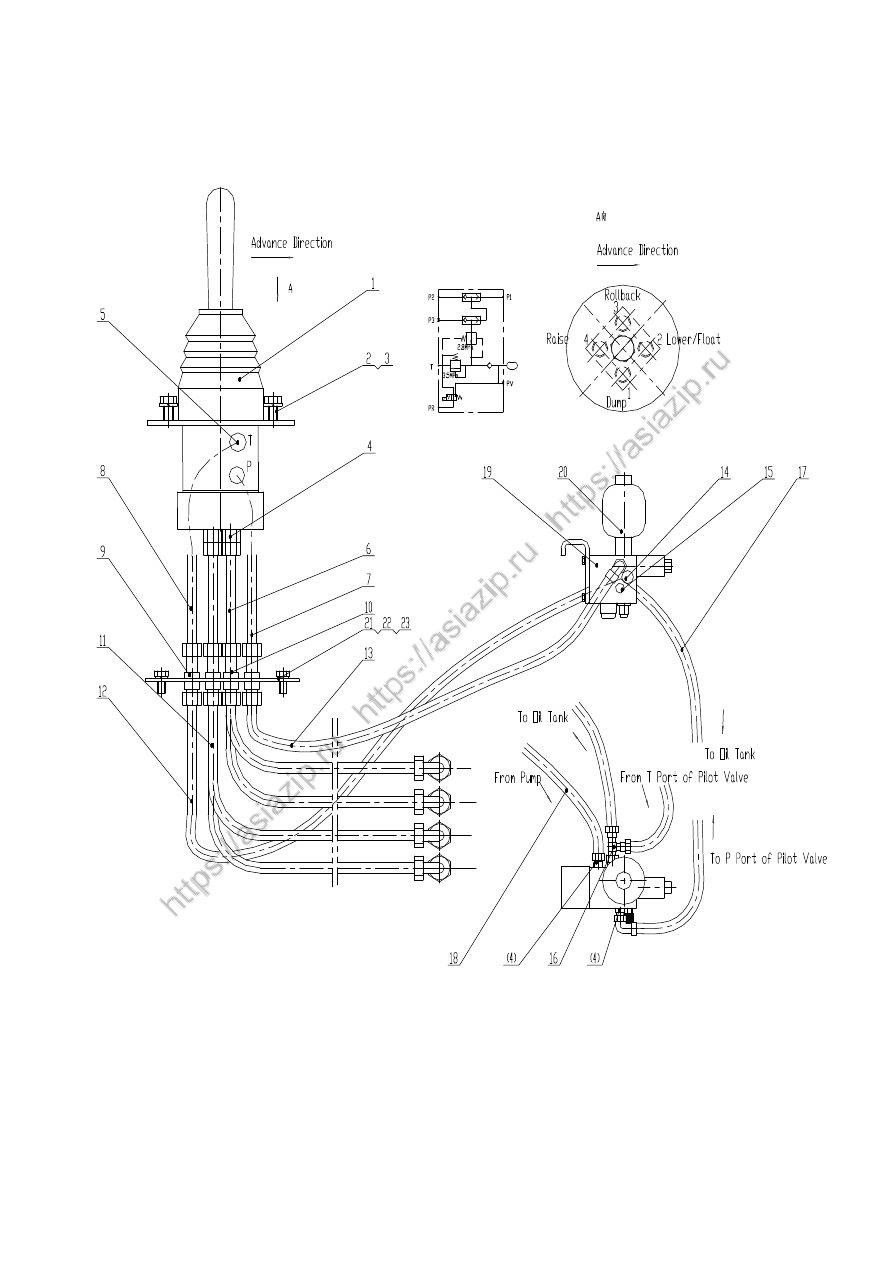

96

Z50G1005T15

先导液压系统

Pilot Hydraulic System















97

Z50G1005T15

先导液压系统

Pilot Hydraulic System

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

406-1044-1145

先导阀



Pilot    Valve

1



2

GB/T5783-2000

螺栓

M6X20

BoltM6X20

4



3

GB/T93-1987

垫圈

6

Washer6

4



4

1CH-16-14Z

接头



Connector

7

5

1CH-18-14Z

接头



Connector

2



6

20411-16-04TZX1T04AGX560

胶管



Hose

4



7

20411-16-04TZX1T04AGX570

胶管



Hose

1



8

20491-18-06Z/20411-18-06ZX1T0
6AGX615

胶管



Hose

1



9

6C-18/LNZ

过板接头



Connector

1



10

6C-16/LNZ

过板接头



Connector

5



11

20411-16-04TZX1T04AGX930

胶管



Hose

4



12

20411-18-06ZX1T06AGX880

胶管



Hose

1



13

20411-16-04Z/20491-16-04ZX1T0
4AGX930

胶管



Hose

1



14

PT-3-DKL

测压接头



Connector

1



15

4M-14WDZ

堵头



Plug

2



16

CC-18Z

三通接头



Connector

1



17

20491-18-06Z/20411-18-06ZX1T0
6AGX1040

胶管



Hose

1



18

20411-16-04Z/20491-16-04ZX2T0
4AGX1060

胶管



Hose

1



19

DKF1-00

先导供油阀



Valve

1



20

SBO210-0.32E1/112U-210AK60

蓄能器



Accumulator

1



21

Z50G100500001T15

安装板



Plate

1



22

GB/T5783-2000

螺栓

M8X16

Bolt M8X16

4



23

GB/T93-1987

垫圈

8

Washer8

4

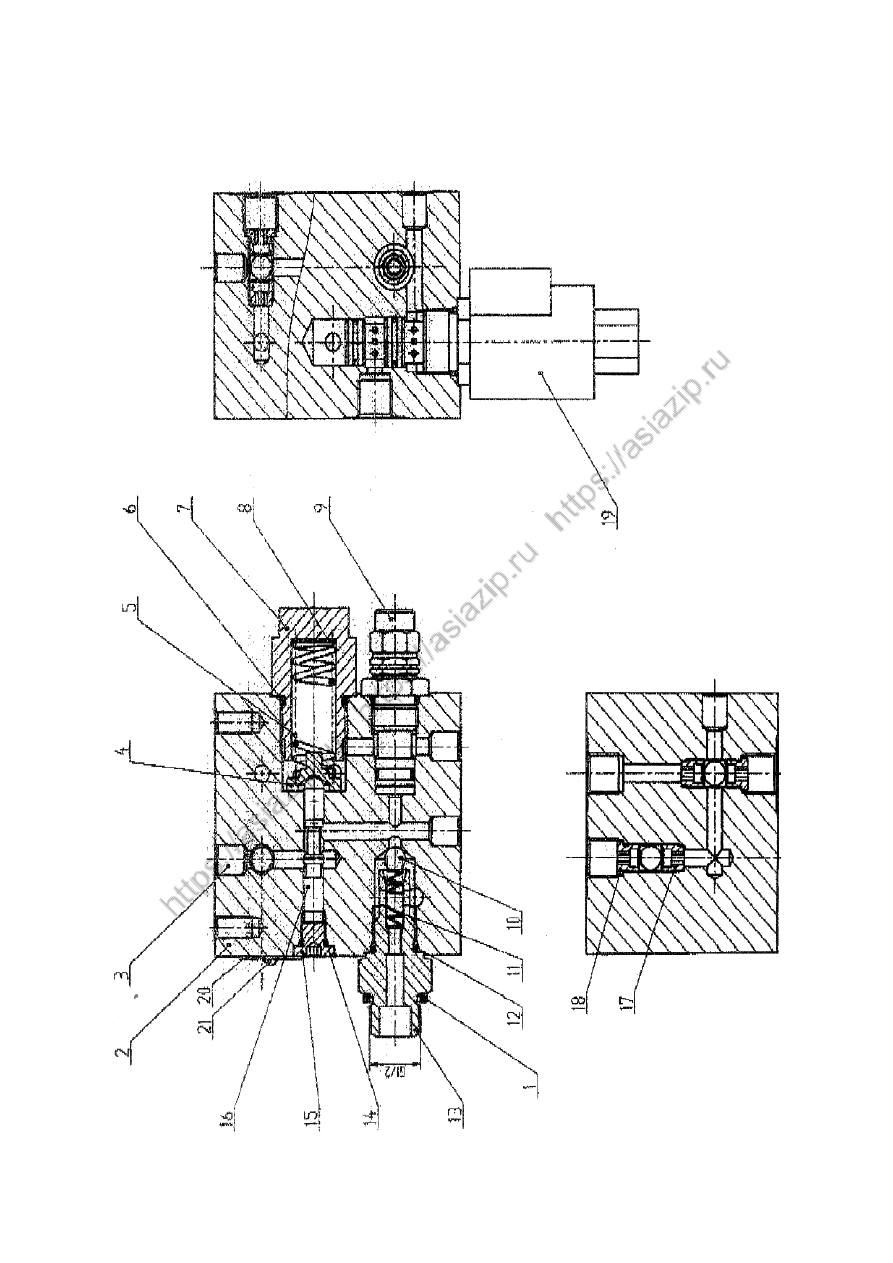

98

DKF1-00

先导供油阀

 Valve









99

DKF1-00

先导供油阀

 Valve

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1



紫铜垫圈



Washer

1



2



阀体



Valve

1



3



球通式接头（

10

）

Connector

7



4



弹簧座



Spring Seat

1

5



弹簧



Spring

1



6

GB/T3452.1-1992

O

形圈

22.4X2.65 O-Ring22.4X2.65

1



7



阀座



Valve Seal

1



8



垫圈



Washer

1



9



安全阀



Valve

1



10



钢球（

8.5

）



Steel Sphere

3



11



回位弹簧



Spring

1



12

GB/T3452.1-1992

O

形圈

15X2.65

O-Ring15X2.65

1



13



蓄能器接头



Connector

1



14

GB/T3452.1-1992

O

形圈

8X1.8

O-Ring8X1.8

1



15



堵头



Plug

1



16



阀芯



Spool

1



17



梭阀座

1

Seat1

2



18



梭阀座



Seat

2



19



电磁换向阀



Valve

2



20



标牌



Nameplate

1



21

GB/T827-1986

铆钉

2X4

Rivet 2X4

2

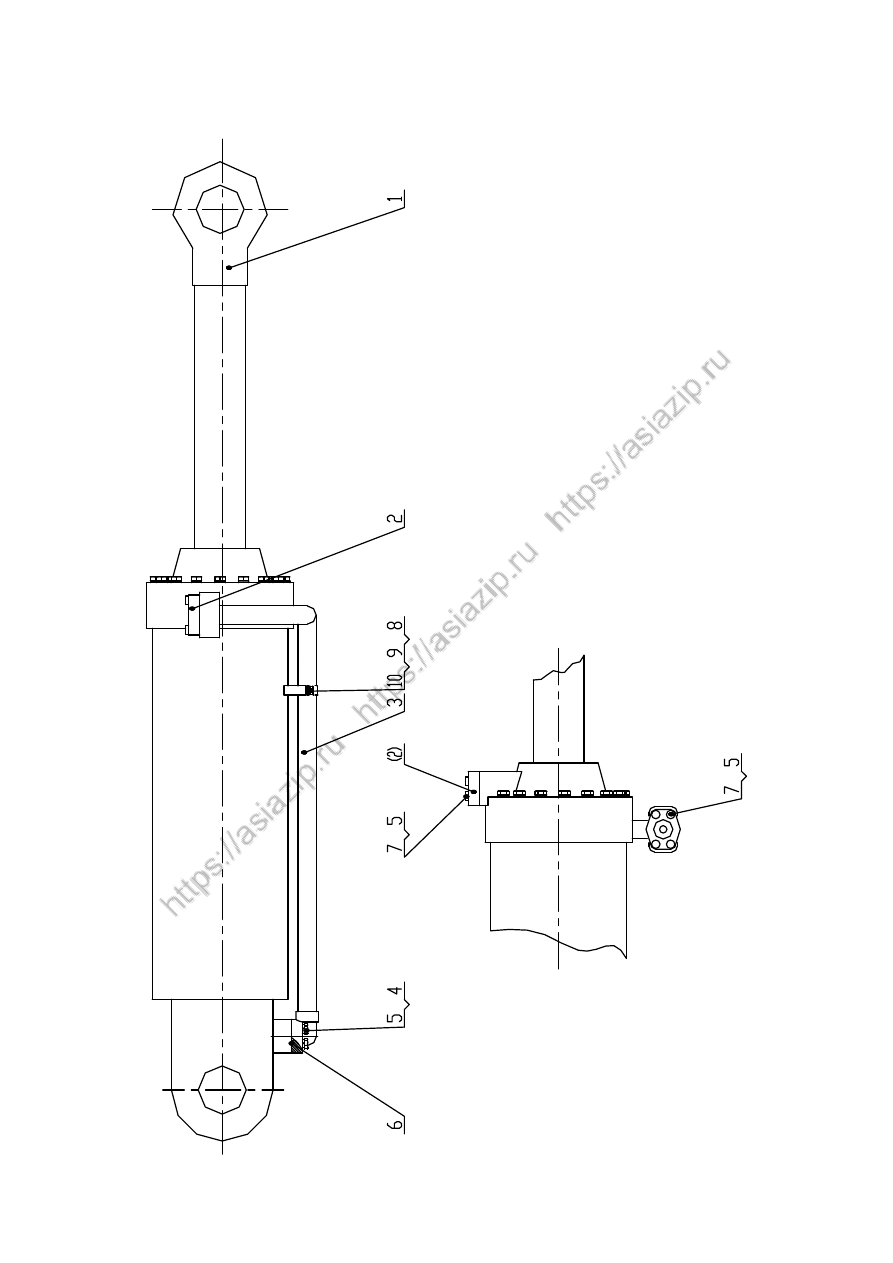

100

Z50G1006T15

翻斗缸总成

Tilting Cylinder Assembly





101

Z50G1006T15

翻斗缸总成

Tilting Cylinder Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

CG958G-F-00

翻斗油缸

Tilting Cylinder

1



2

FL-16

法兰

Flange

2



3

Z50G100601T15

翻斗缸钢管

Steel Tube

1



4

GB/T5783-2000

螺栓 M10X35

BoltM10x35

4



5

GB/T93-1987

垫圈 10

Washer10

12



6

GB/T3452.1-1992

O 形圈 32.5X3.55

O-Ring32.5x3.55

1



7

GB/T5783-2000

螺栓 M10X30

BoltM10x30

8



8

Z50G100600001T15

压板

Plate

1



9

GB/T5783-2000

螺栓 M8X16

Bolt M8X16

2



10

GB/T93-1987

垫圈 8

Washer8

2

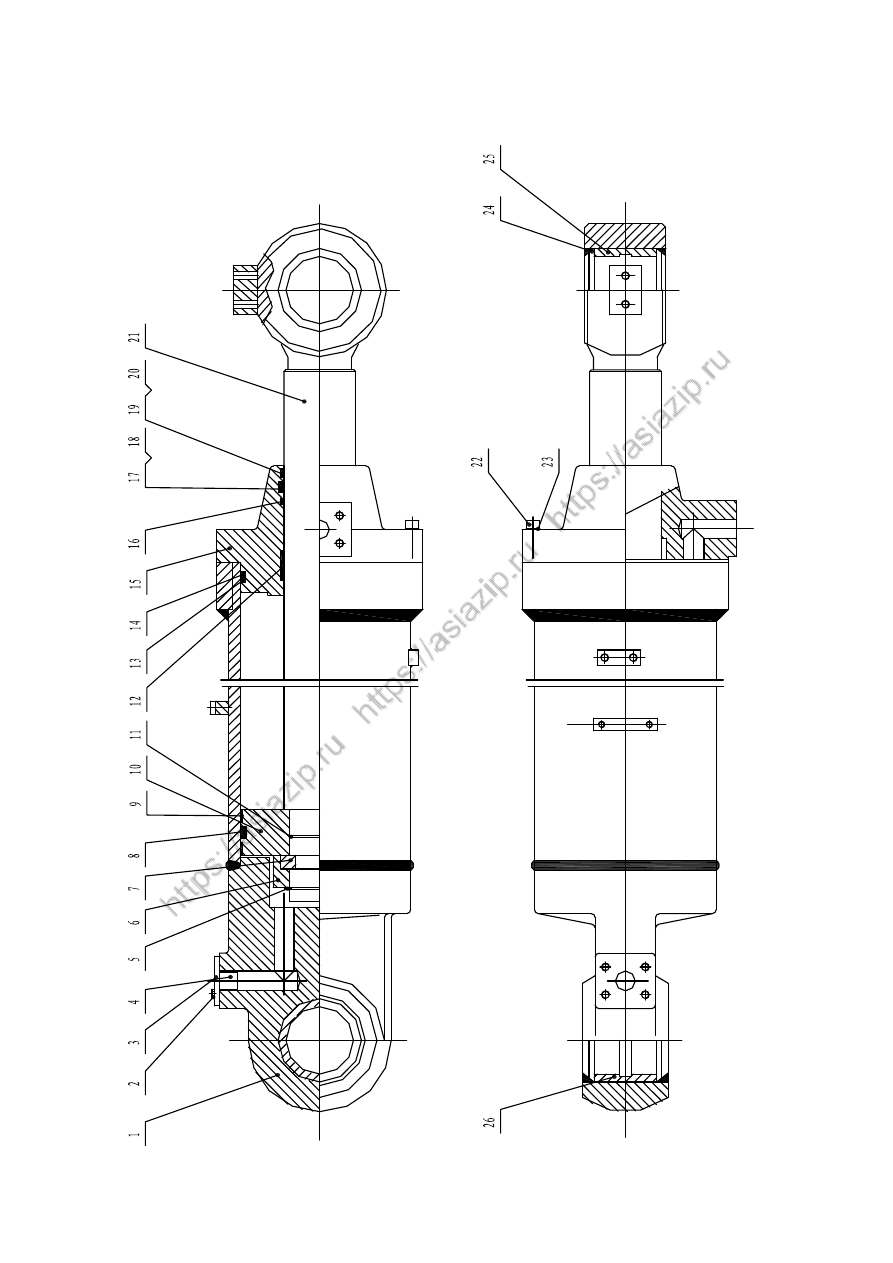

102

CG958G-F-00

翻斗油缸

Tilting Cylinder





103

CG958G-F-00

翻斗油缸

Tilting Cylinder



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

ZL50E-II-F-01

缸体

Cylinder

1



2

GB/T30-1976

螺栓 M10-12Q

Bolt M10-12Q

4



3

ZL50E-II-F-02

油口盖板

Cover

2



4

JB/ZQ3876-86

油口堵头 25.5

Plug25.5

2

5

GB/T894.1-1986

挡圈 70

Snap Ring70

1



6

ZL50E-II-F-04

卡键帽

Lock Ring

1



7

ZL50E-II-F-05

卡键

Ring Key

1



8

SPGW

SPGW 密封 177×

200×15.5

SPGW Seal 177×200×

15.5

1



9

WR

WR192×200×20

WR192×200×20

2



10

ZL50EⅡ-F-06

活塞

Piston

1



11

OR

OR 59.6×5.7

OR 59.6×5.7

1



12

WR

WR80×85×50

WR80×85×50

2



13

OR

OR 189.3×5.7

OR 189.3×5.7

1



14

BRT2

BRT2 190.5×200

×1.9

BRT2 190.5×200×1.9

1



15

ZL50EⅡ-F-08

缸盖

Cylinder Head

1



16

HBY

HBY 90×105.5×6

HBY 90×105.5×6

1



17

IUH

IUH 90×105×9

IUH 90×105×9

1



18

BRT2

BRT2 80×90×3

BRT2 80×90×3

1



19

DKBI

DKBI 90×104×8

×11

DKBI 90×104×8×11

1



20

GB/T893.1-1986

弹性挡圈

Snap Ring

2



21

ZL50EⅡ-F-09

活塞杆

Pole Piston

1



22

GB/T93-1987

垫圈 12

Washer12

17



23

GB/T5783-2000

螺栓 M12×70

Bolt M12×70

17



24

ZL50EⅡ-F-10

防尘圈

Ring

4



25

ZL50EⅡ-F-11

衬套

Bush

1



26

ZL50EⅡ-F-12

衬套 2

Bush2

1















104

Z50G1007T15

左提升缸总成

Left Lift Cylinder Assembly

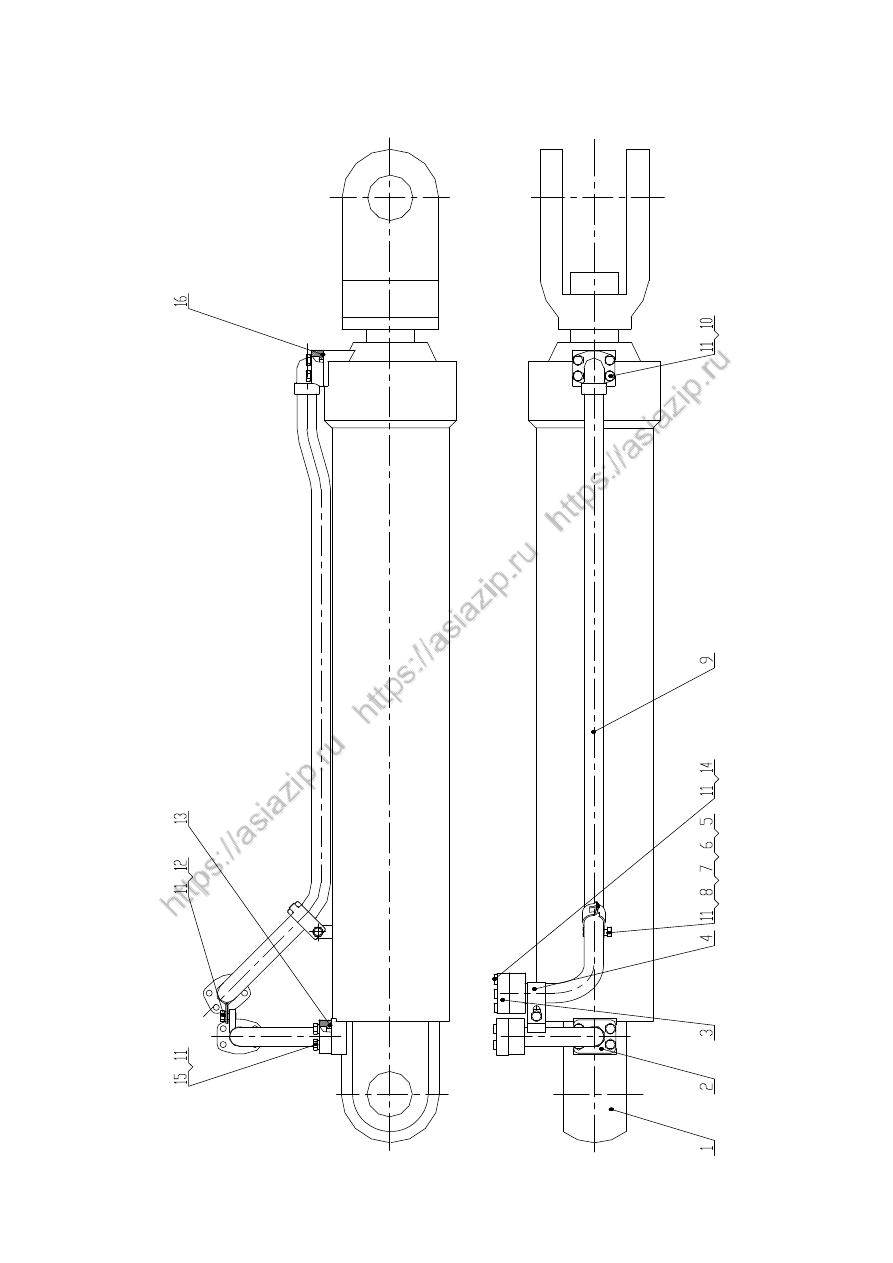

105

Z50G1007T15

左提升缸总成

Left Lift Cylinder Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

CG958G-DB-00

动臂油缸

Lift Cylinder

1



2

Z50G100702T15

弯管总成

Elbow Assembly

1



3

FL-16Z

法兰组件

Flange

2



4

Z50G100700001T15

管夹

Clamp

1



5

CQ32Z

管夹

Clamp

1



6

GB/T6170-2000

螺母 M10

Nut M10

1



7

GB/T97.1-2002

垫圈 10

Washer10

1



8

GB/T5783-2000

螺栓 M10X40

BoltM10X40

1



9

Z50G100701T15

左动臂弯管总成

Elbow Assembly

1



10

GB/T70.1-2000

螺钉 M10X35

BoltM10X35

4



11

GB/T93-1987

垫圈 10

Washer10

18



12

GB/T5783-2000

螺栓 M10X20

BoltM10X20

1



13

GB/T3452.1-1992

O 形圈 36.5X3.55

O-Ring 36.5x3.55

1



14

GB/T5783-2000

螺栓 M10X30

BoltM10X30

8



15

GB/T5783-2000

螺栓 M10X35

BoltM10X35

4



16

GB/T3452.1-1992

O 形圈 32.5X3.55

O-Ring 32.5x3.55

1



























106

Z50G1008T15

右提升缸总成

Right Lift Cylinder Assembly

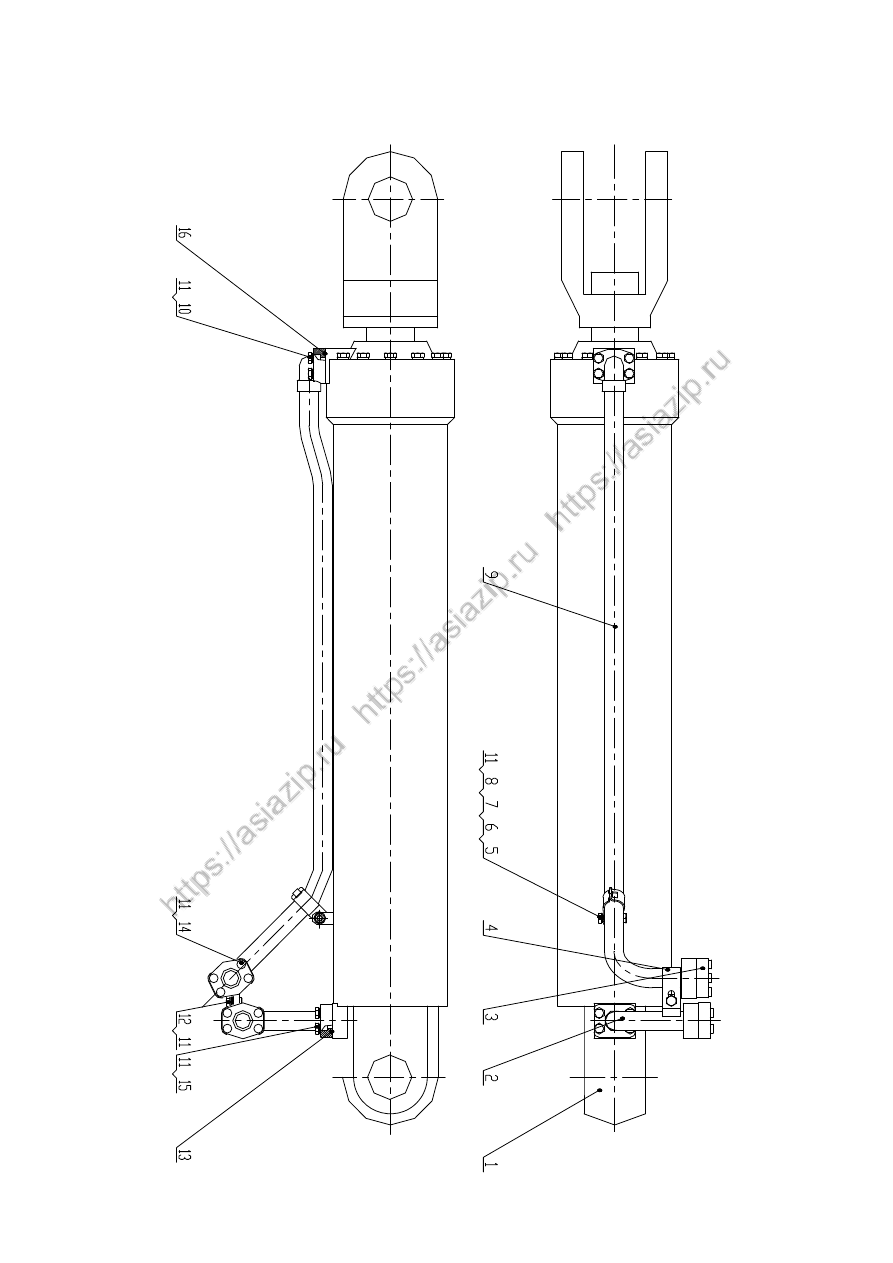

107

Z50G1008T15

右提升缸总成

Right Lift Cylinder Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

CG958G-DB-00

动臂油缸

Lift Cylinder

1



2

Z50G100802T15

弯管总成

Elbow Assembly

1



3

FL-16Z

法兰组件

Flange

2



4

Z50G100700001T15

管夹

Clamp

1



5

CQ32Z

管夹

Clamp

1



6

GB/T6170-2000

螺母 M10

Nut M10

1



7

GB/T97.2-2002

垫圈 10

Washer10

1



8

GB/T5783-2000

螺栓 M10X40

BoltM10X40

1



9

Z50G100801T15

左动臂弯管总成

Elbow Assembly

1



10

GB/T70.1-2000

螺钉 M10X35

BoltM10X35

4



11

GB/T93-1987

垫圈 10

Washer10

18



12

GB/T5783-2000

螺栓 M10X20

BoltM10X20

1



13

GB/T3452.1-1992

O 形圈 36.5X3.55

O-Ring 36.5x3.55

1



14

GB/T5783-2000

螺栓 M10X30

BoltM10X30

8



15

GB/T5783-2000

螺栓 M10X35

BoltM10X35

4



16

GB/T3452.1-1992

O 形圈 32.5X3.55

O-Ring 32.5x3.55

1

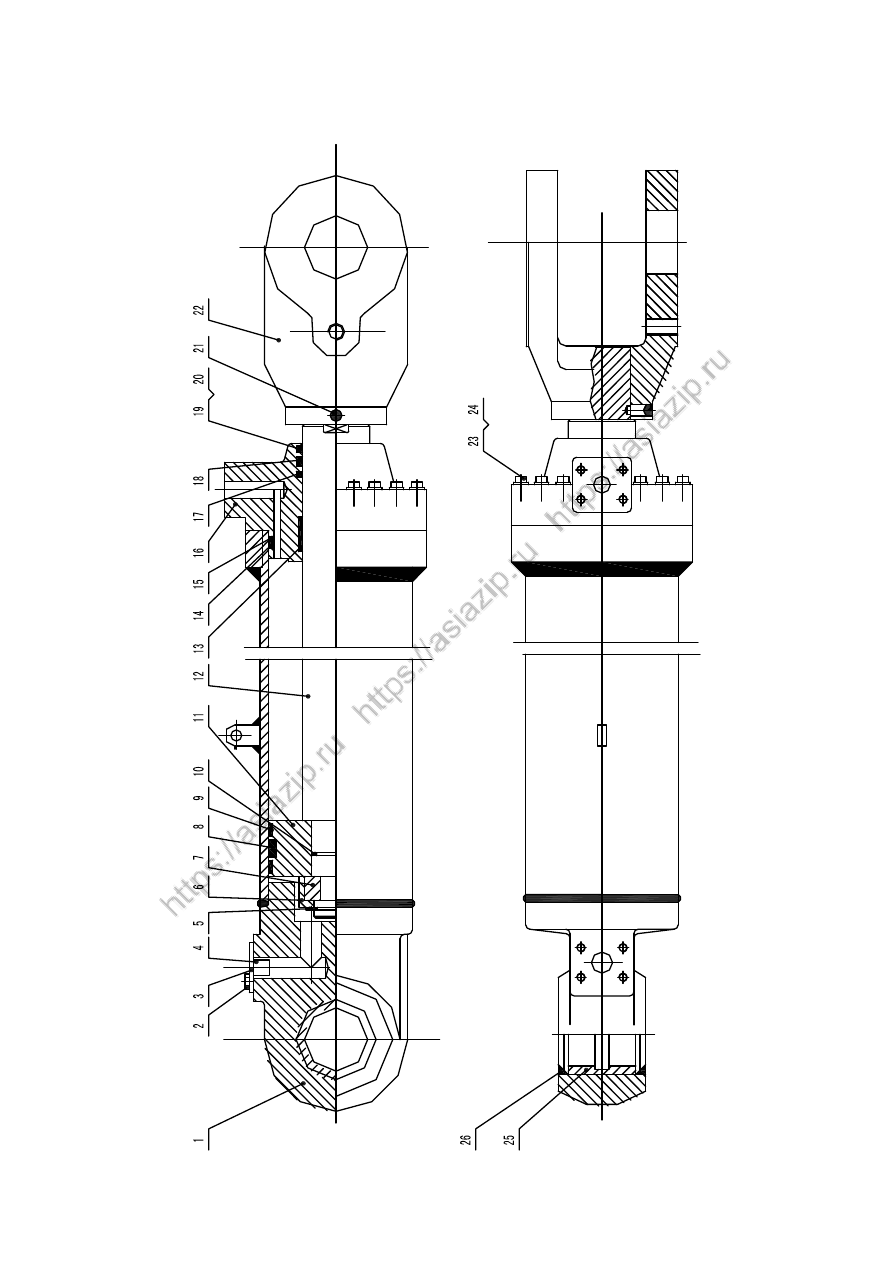

108

CG958G-DB-00

动臂油缸

Lift Cylinder





109

CG958G-DB-00

动臂油缸

Lift Cylinder



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

ZL50CrCE-T-01

缸体



Cylinder

1



2

GB/T30-1976

螺栓

M10-12Q

Bolt M10-12Q

4



3

ZL50E-II-T-02

油口盖板



Cover

2



4

JB/ZQ3876-86

油口堵头

25.5

Snap ring32

1

5

GB894-76

挡圈

60

Snap ring60

1



6

ZL50E-II-T-04

卡键帽



Lock ring

1



7

ZL50E-II-T-05

卡键



Ring Key

1



8

SPGW

SPGW

密封

160

×

137×15.5



SPGW

密封

160

×137×

15.5



1



9

WR

WR160

×15×2.5

WR160

×15×2.5



2



10

OR

OR 55.6

×3.5

 OR

55.6

×3.5



1



11

ZL50E-II-T-06

活塞



Piston

1



12

ZL50E-II-T-08

活塞杆



Pole Piston

1



13

WR

WR85

×80×50×

2.5



WR85

×80×50×2.5



2



14

OR

OR 149.6

×5.7

 OR

149.6

×5.7



1



15

BRT2

BRT2 190.5

×200

×1.9



BRT2 190.5

×200×1.9



1



16

ZL50CrCE-T-01

缸盖



Cylinder Head



1



17

HBTS

HBTS 80

×95.5×

5.9



HBTS 80

×95.5×5.9



1



18

IDI

IDI 80

×95×9

 IDI

80

×95×9



1



19

LBH

LBH80

×90×8×6

LBH80

×90×8×6



1



20

GB1235-76

挡圈

90

×80×2

Snap ring90

×80×2



1



21

GB79-76

内六角圆柱端紧定

螺钉

M10X30

Bolt M10

×30



1





22

ZL50E

Ⅱ

-T-10

杆头



Pole head

1



23

GB70-76

螺栓

M16X65 Bolt

M16

×65



11



24

GB93-76

垫圈

16

Washer16

11



25

ZL50E

Ⅱ

-T-11

衬套



Bush

1



26

ZL50E

Ⅱ

-F-12

防尘圈



Ring

2















110

Z50G1009T7

多路阀总成

Multi-Way Inverter Valve

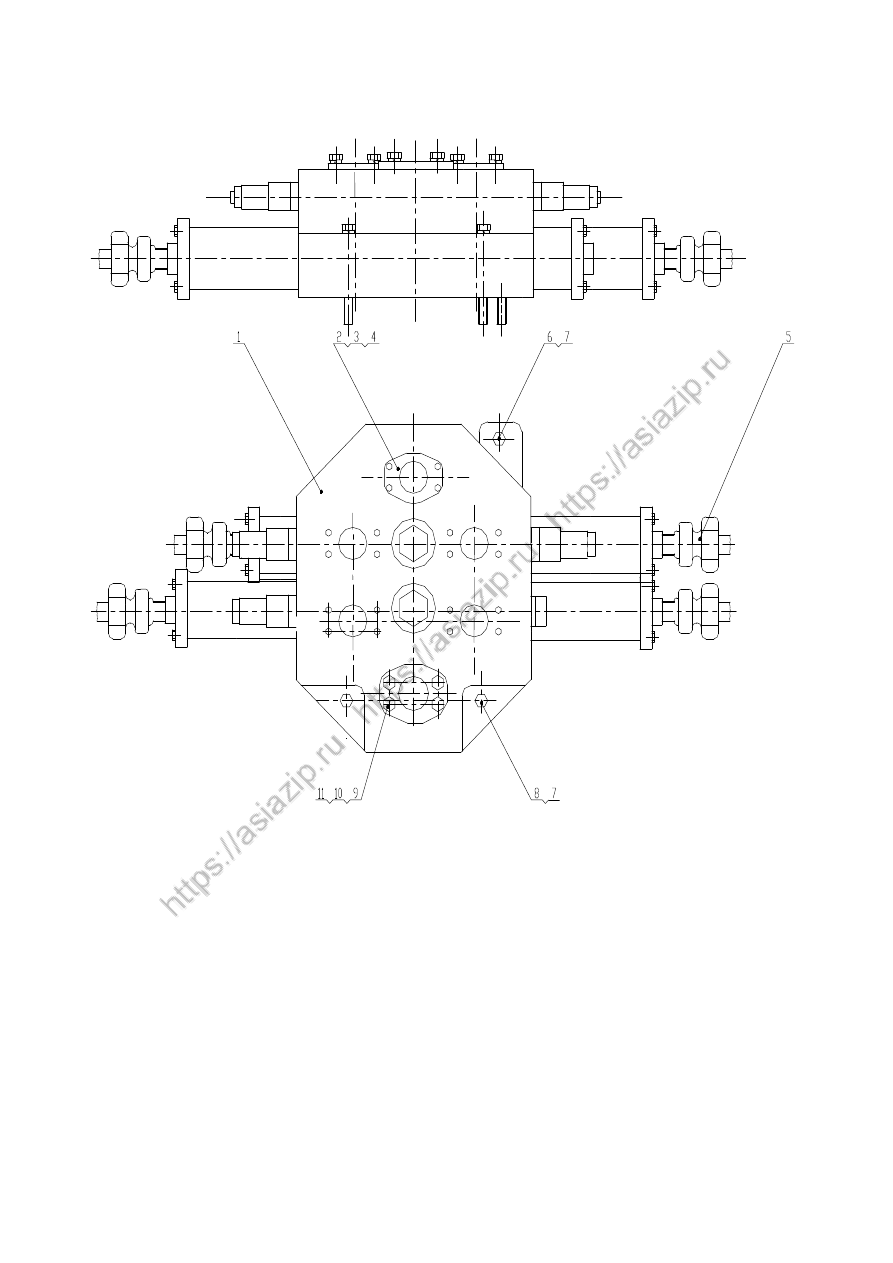

111

Z50G1009T7

多路阀总成

Multi-Way Inverter Valve

序号  代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

7130-B104

多路阀

Multi-Way Inverter Valve

1



2

FL-20Z

法兰组合

Flange

1



3

GB/T5783-2000

螺栓 M10X30

BoltM10x30

4



4

GB/T93-1987

垫圈 M10

Washer10

4



5

1CO-16-06Z

端直通接头

Connector

4



6

GB/T5782-2000

螺栓 M16X65

BoltM16x65

1



7

GB/T93-1987

垫圈 M16

Washer16

3



8

GB/T5782-2000

螺栓 M16X100

BoltM16x100

2



9

FL-24Z

法兰组合

Flange

1



10

GB/T5783-2000

螺栓 M12X35

BoltM12x35

4



11

GB/T93-1987

垫圈 12

Washer12

4

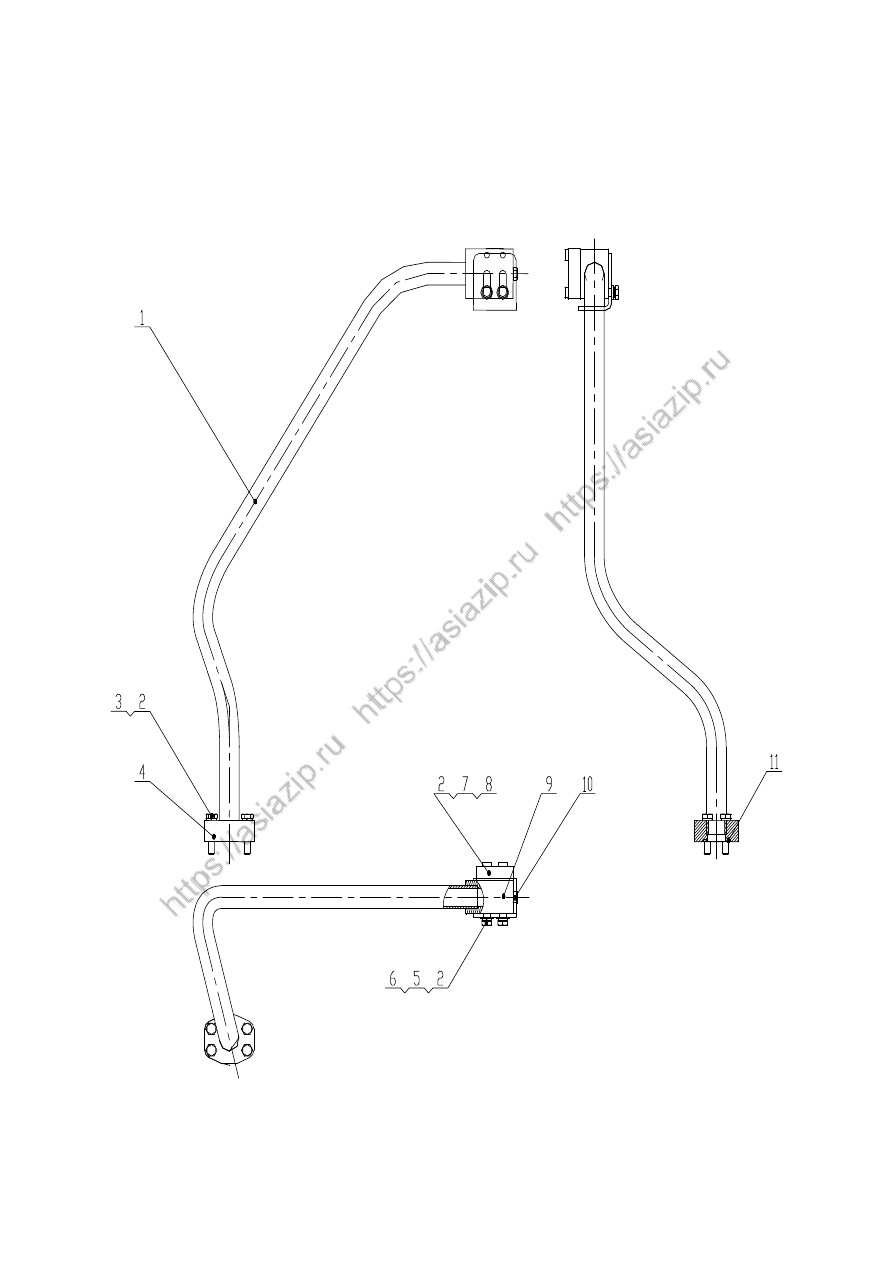

112

Z50G1010T7

翻斗缸大腔硬管总成

Steel Tube Assembly













113

Z50G1010T7

翻斗缸大腔硬管总成

Steel Tube Assembly

序号  代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G10100001T7

翻斗缸大腔硬管

Steel Tube

1



2

GB/T93-1987

垫圈 10

Washer10

10



3

GB/T5783-2000

螺栓 M10X50

BoltM10X50

4



4

CG50.10.11.1-1a

法兰

Flange

1



5

GB/T97.1-2002

垫圈 10

Washer10

2



6

GB/T5783-2000

螺栓 M10X25

BoltM10x25

2



7

FL-16Z

法兰组件

Flange

1



8

GB/T5783-2000

螺栓 M10x30

BoltM10x30

4



9

CG50.10.11.1-3a

直角接头

Connector

1



10

4MN-14WDZ

堵头 M14X1.5

PlugM14X1.5

1



11

GB/T3452.1-1992

0 形圈 36.5X3.55

O-Ring36.5x3.55

1

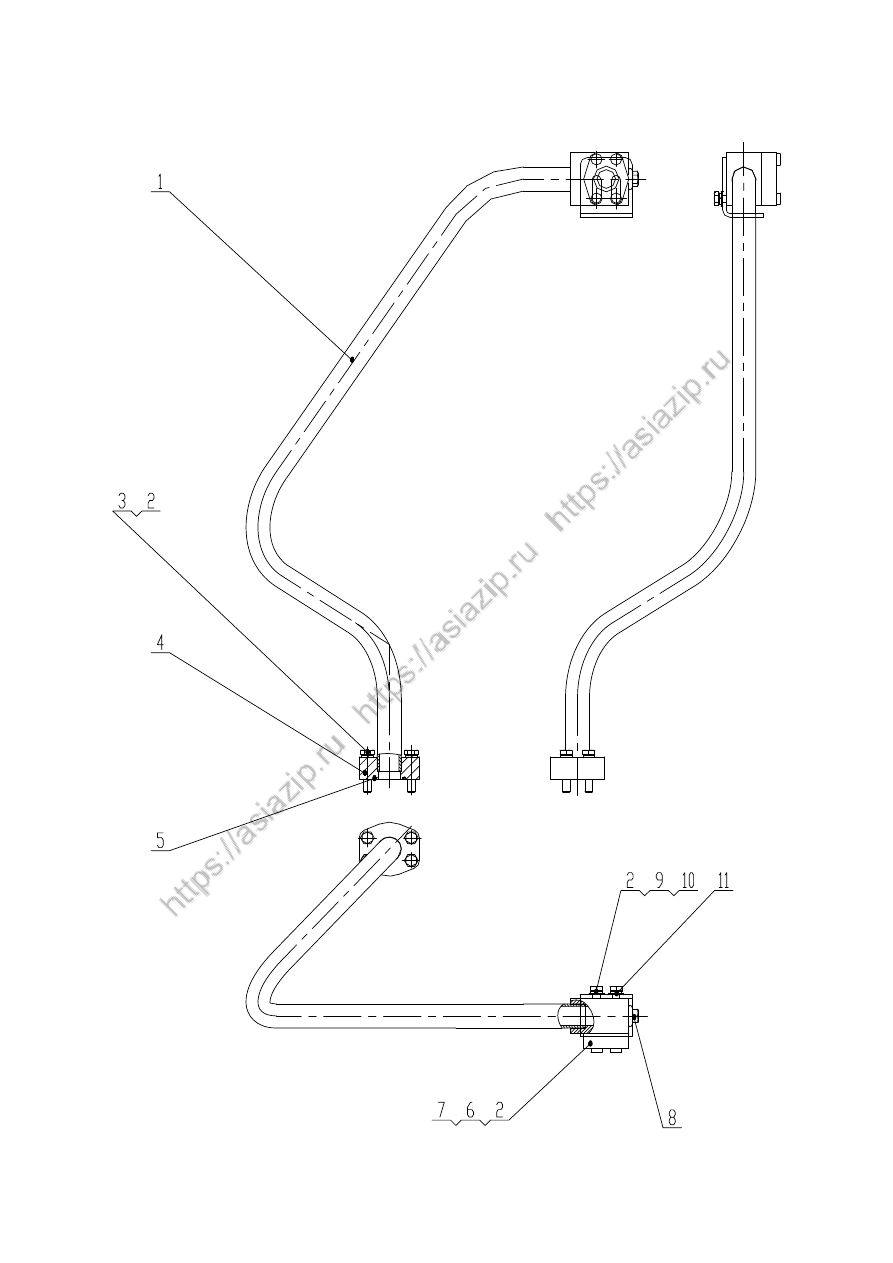

114

Z50G1011T7

翻斗缸小腔硬管总成

Steel Tube Assembly







115

Z50G1011T7

翻斗缸小腔硬管总成

Steel Tube Assembly

序号  代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G101100001T7

翻斗缸小腔硬管

Steel Tube

1



2

GB/T93-1987

垫圈 10

Washer10

10



3

GB/T5783-2000

螺栓 M10X50

BoltM10x50

4



4

CG50.10.11.1-1a

法兰

Flange

1



5

GB/T3452.1-1992

0 形圈 36.5X3.55

O-Ring36.5x3.55

1



6

FL-16Z

法兰组件

Flange

1



7

GB/T5783-2000

螺栓 M10x30



4



8

4MN-14WDZ

堵头 M14X1.5

Plug

 M14X1.5



1



9

GB/T97.1-2002

垫圈 10

Washer10

2



10

GB/T5783-2000

螺栓 M10X25

BoltM10X25

2



11

CG50.10.11.1-3a

直角接头

Connector

1

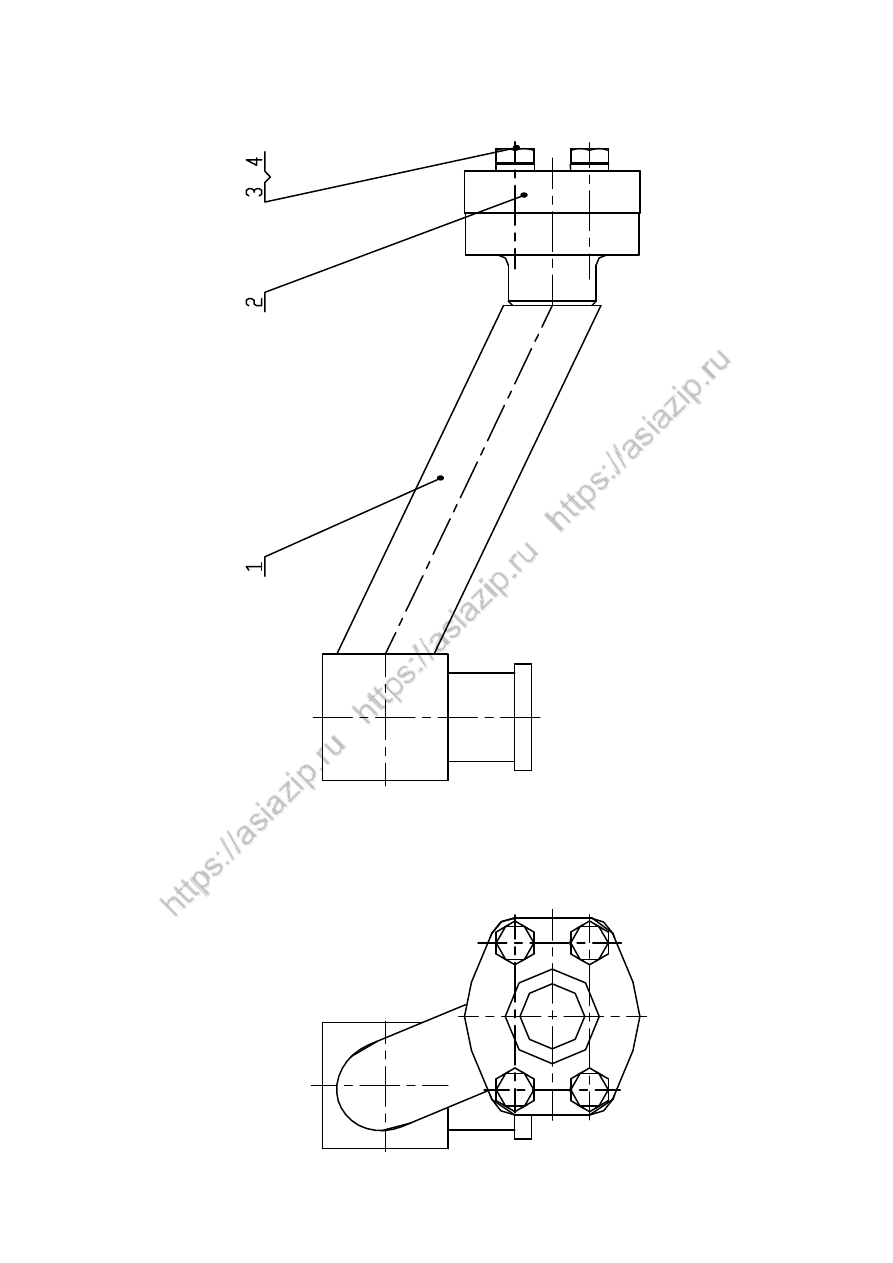

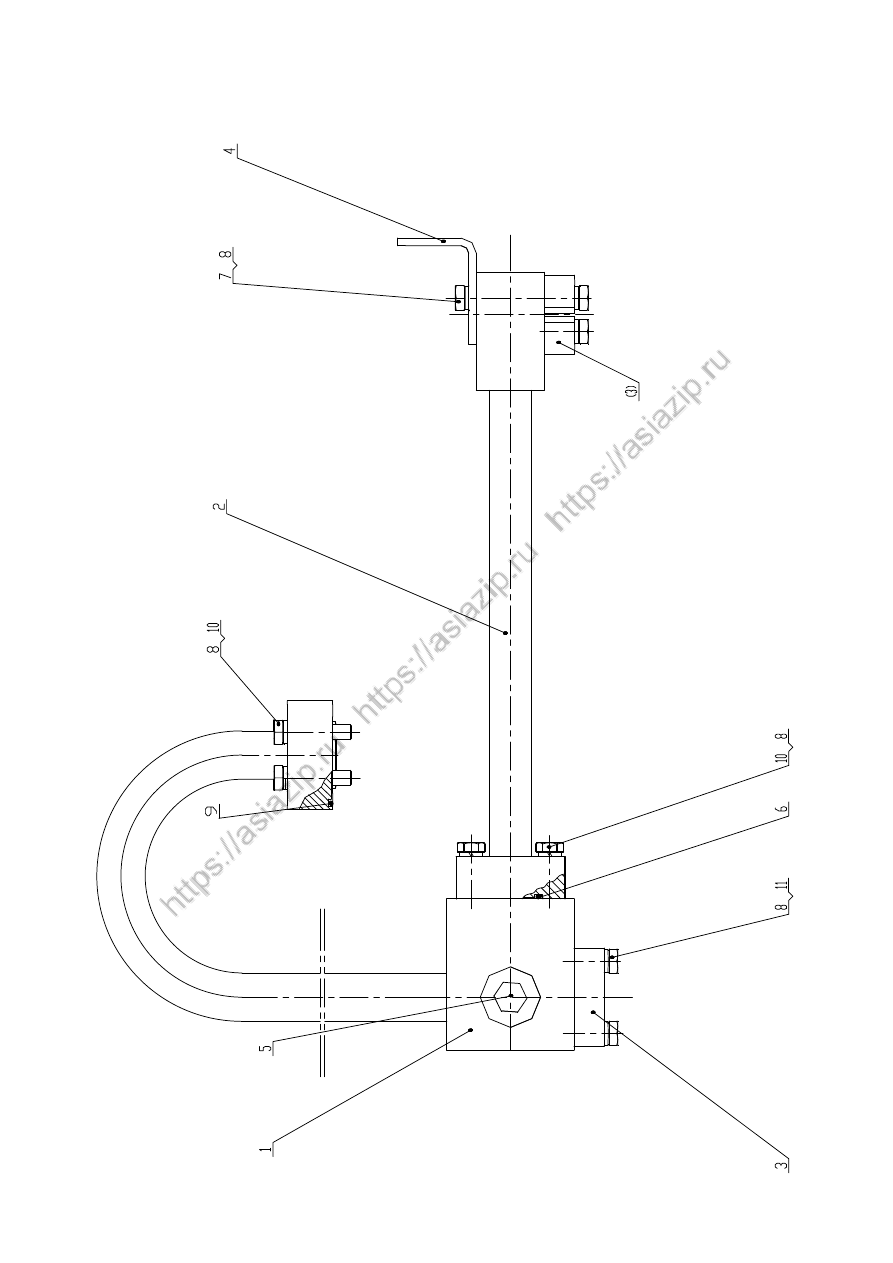

116

Z50G1013T15

提升缸小腔硬管总成

Steel Tube Assembly





117

Z50G1013T15

提升缸小腔硬管总成

Steel Tube Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G101301T15

四通接头总成

Connector Assembly

1



2

Z50G101302T15

长弯管总成

Elbow Assembly

1



3

FL-16Z

法兰组件

Flange

2



4

Z50E100500001T38

支板

Plate

1



5

4M-14WDZ

螺塞 M14X1.5

Nut M14X1.5

1



6

GB/T3452.1-1992

0 形圈 32.5X3.55

O-Ring32.5x3.55

1



7

GB/T5783-2000

螺栓 M10X20

BoltM10X20

2



8

GB/T93-1987

垫圈 10

Washer10

18



9

GB/T3452.1-1992

0 形圈 37.5X3.55

O-Ring37.5x3.55

1



10

GB/T5783-2000

螺栓 M10X40

BoltM10x40

8



11

GB/T5783-2000

螺栓 M10X30

BoltM10x30

8

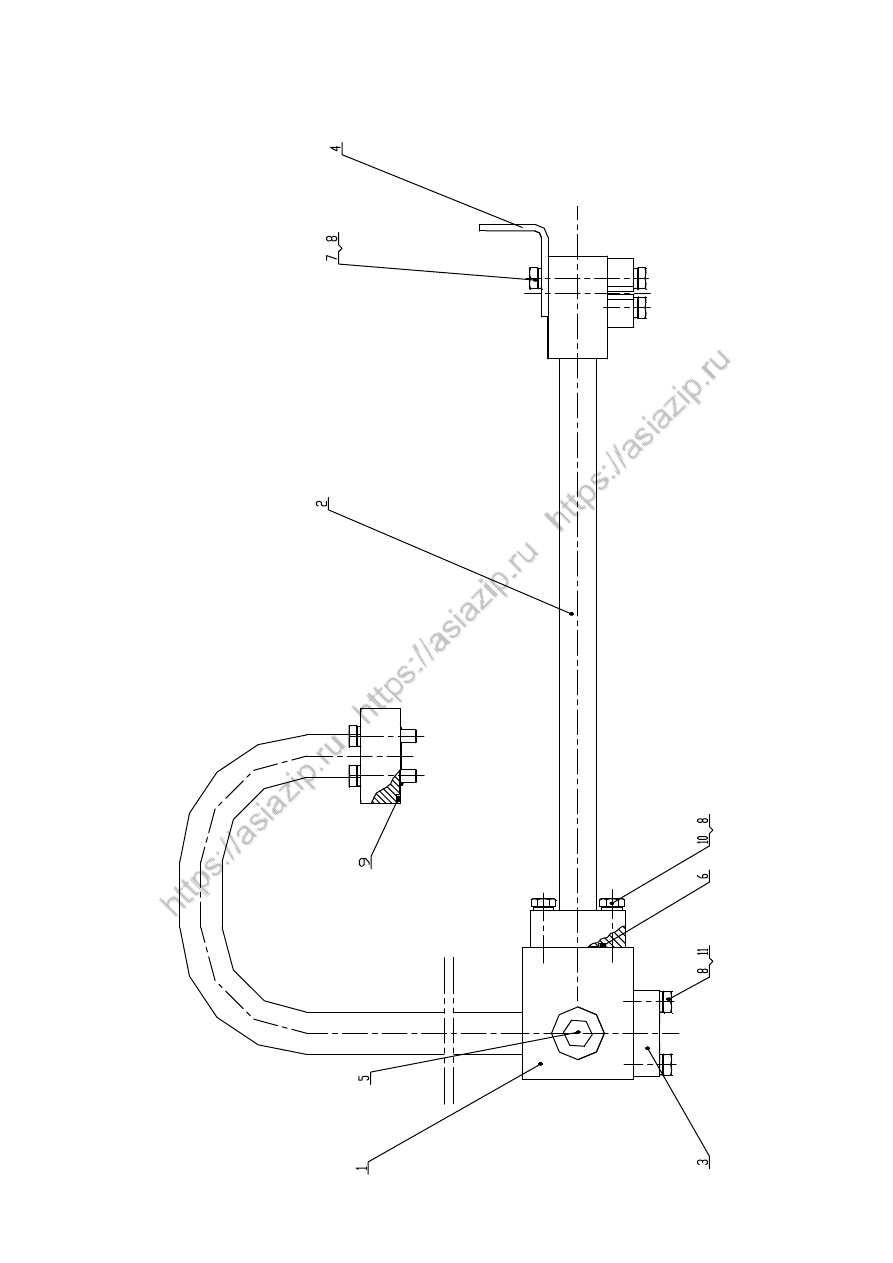

118

Z50G1014T15

提升缸大腔硬管总成

Steel Tube Assembly





119

Z50G1014T15

提升缸大腔硬管总成

Steel Tube Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G101401T15

四通接头总成

Connector Assembly

1



2

Z50G101402T15

长弯管总成

Elbow Assembly

1



3

FL-16Z

法兰组件

Flange

2



4

Z50E100500001T38

支板

Plate

1



5

4M-14WDZ

螺塞 M14X1.5

Nut M14X1.5

1



6

GB/T3452.1-1992

0 形圈 32.5X3.55

O-Ring32.5x3.55

1



7

GB/T5783-2000

螺栓 M10X20

BoltM10X20

2



8

GB/T93-1987

垫圈 10

Washer10

18



9

GB/T3452.1-1992

0 形圈 37.5X3.55

O-Ring37.5x3.55

1



10

GB/T5783-2000

螺栓 M10X40

BoltM10x40

8



11

GB/T5783-2000

螺栓 M10X30

BoltM10x30

8

































120

Z50G1015T15

阀端回油管总成

Steel Tube Assembly





121

Z50G1015T15

阀端回油管总成

Steel Tube Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G101501T15

阀端回油管

Steel Pipe

1



2

FL-24Z

法兰组件

Flange

1



3

GB/T5783-2000

螺栓 M12X35

Bolt M12X.35

4



4

GB/T93-1987

垫圈 12

Washer12

4









































122

Z50G10T15A

工作液压系统

  Implement Hydraulic System

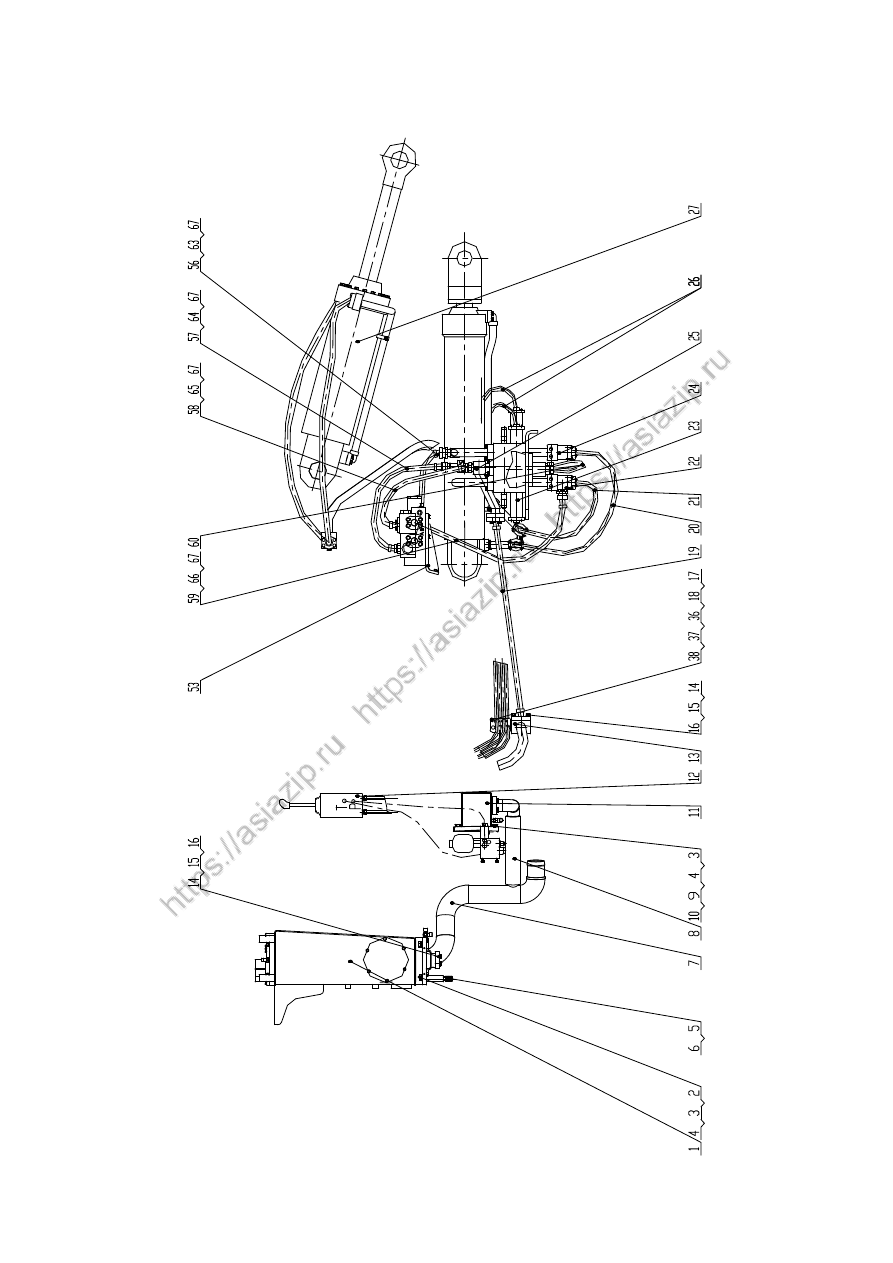

123

Z50G10T15A

工作液压系统

  Implement Hydraulic System





124

Z50G10T15A

工作液压系统

  Implement Hydraulic System

序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

1

Z50G1001T15



液压油箱



Hydraulic Oil
Tank

1





2

GB/T5783-2000



螺栓 M16X40



BoltM16X40

4





3

GB/T93-1987



垫圈 16



Washer16

6





4

GB/T97.2-2002



垫圈 16



Washer16

6





5

1H-30-33FAZ



接头体



Connector

1





6

20030-30-12FAZ



接头体



Connector

1



做随机备件，不

装配 Spare Part

7

Z50G1003T15



箱端吸油管总成



Steel Tube
Assembly

1





8

Z50G1004T15



吸油管总成



Steel Tube
Assembly

1





9

GB/T5783-2000



螺栓 M16X45



BoltM16X45

2





10  Z50G080000001T7



纸垫



Gasket

1





11

T6DM-B35-3L03-C1M0



叶片泵



Pump

1





12

Z50G1005T15



先导液压系统



Pilot Hydraulic
System

1





13

Z50G1002T15



回油管总成



Steel Tube
Assembly

1





14

FL-24Z



法兰



Flange

3





15

GB/T5783-2000



螺栓 M12X35



BoltM12X35

17





16

GB/T93-1987



垫圈 12



Washer12

21





17

Z50G100000002T15



先导管过渡板



Plate

1





18

6C-16/LNZ



过板接头



Connector

4





19

87311-24-24Z/87341-
24-24ZX1T24AGX1190



胶管



Hose

1





20

87392-16-16H130Z/87342-16-
16ZX4SP16AGX1325    V270°+RS
YWEX



胶管



Hose

1





21

87392-16-16Z/87342-16-
16ZX4SP16AGX1360    V270°+RS
YWEX



胶管



Hose

1





22

Z50G1013T15A



提升缸小腔硬管总成



Steel Tube
Assembly

1





23

Z50G1009T7



多路阀总成



Multi-Way
Inverter Valve

1





24

Z50G1014T15A



提升缸大腔硬管总成



Steel Tube
Assembly

1





25

Z50G1015T15A



阀端回油管总成



Steel Tube
Assembly

1





26

20491-16-04TZX1T04AGX1965
V270°



胶管



Hose

2





27

Z50G1006T15



翻斗缸总成



Tilting Cylinder

1





28

87391-24-24Z/87311-24-
24ZX1T24AGX730



胶管



Hose

1







125

Z50G10T15A

工作液压系统

  Implement Hydraulic System

序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

29



87312-20-16Z/20592-42
-16TZX4SP16AGX1165



胶管



Hose

1





30



PT-3-DKL



测压接头



Connector

1





31



GB/T70.1-2000



螺钉 M12X100



BoltM12X100

4





32



Z50G100000001T15



汇流体



Connector

1





33



GB/T3452.1-1992



O 形圈 37.5X3.55



O-Ring37.5x3.55

1





34



1DFL-42-20L125Z



法兰过渡接头



Connector

1





35



FL-20Z



法兰



Flange

2





36



GB/T5783-2000



螺栓 M10X30



BoltM10X30

10





37



GB/T93-1987



垫圈 10



Washer10

16





38



GB/T6170-2000



螺母 M10



Nut M10

2





39



GB/T5783-2000



螺栓 M10X55



BoltM10X55

2





40



Z50G100000004T15



上管夹



Clip

1





41



87392-20-20Z/87312-20
-20ZX4SH20AGX2010  DCN



胶管



Hose

1





42



Z50G1007T15



左提升缸总成



Tilting Cylinder

1





43



87392-16-16Z
X4SP16AGX1345 V0° STC



胶管



Hose

1





44



87392-16-16ZX
4SP16AGX1265 V90° YWES



胶管



Hose

1





45



Z50G1008T15



右提升缸总成



Tilting Cylinder

1





46



Z50G1010T7



翻斗缸大腔硬管总
成



Steel

Tube

Assembly

1





47



Z50G1011T7



翻斗缸小腔硬管总
成



Steel

Tube

Assembly

1





48



20441-16-04Z/20491-
16-04ZX1T04AGX1300 V90°



胶管



Hose

2





49



87392-16-16Z/87342-16-16Z
X4SP16AGX1360  V90°+RS YWEX



胶管



Hose

1





50



87392-16-16H130Z/87342-16-16Z
X4SP16AGX1325  V90°+RS YWEX



胶管



Hose

1





51



GB/T5783-2000



螺栓 M8X20



Washer8

2





52



GB/T93-1987



垫圈 8



Bolt M8X20

2





53



Z50G1001T15A



稳定模块总成



Ride Control Valve

1



装力士乐用
REXROTH



54



Z50G1002T15A



钢管总成



Steel

Tube

Assembly

1



55



Z50G1003T15A



蓄能器总成



Accumulator

1









126

Z50G10T15A

工作液压系统

  Implement Hydraulic System

序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

56



20512-42-16Z/87342-20-
16ZX4SP16X460



胶管



Hose

1



装力士乐用

REXROTH



57



20592-36-16ZX4SP16X545V0°



胶管



Hose

1



装力士乐用

REXROTH



58



20411-36-16Z/87391-20
-16ZX1T16AGX615



胶管



Hose

1



装力士乐用

REXROTH



59



20592-42-16Z/87642-2
0-16ZX4SP16X765



胶管



Hose

1



装力士乐用

REXROTH



60



20592-36-16ZX4SP16X725V0°



胶管



Hose

1





61



GB/T5783-2000



螺栓 M10X20



BoltM10X20

4





62



Z50G1004T15A



稳定模块总成



Ride Control Valve



1



装派克用

Parker

63



20512-42-16Z/20592-36
-16ZX4SP16AGX



胶管



Hose

1



装派克用

Parker

64



20592-36-16ZX4SP16AGX



胶管



Hose

1



装派克用

Parker

65



87691-16-16Z/20411-36
-16ZX1T16AGX



胶管



Hose

1



装派克用

Parker

66



20592-42-16Z/20512-36
-16ZX4SP16AGX



胶管



Hose

1



装派克用

Parker

67



2D9-36Z



接头体



Connector

2



装派克用

Parker



















































































































































127

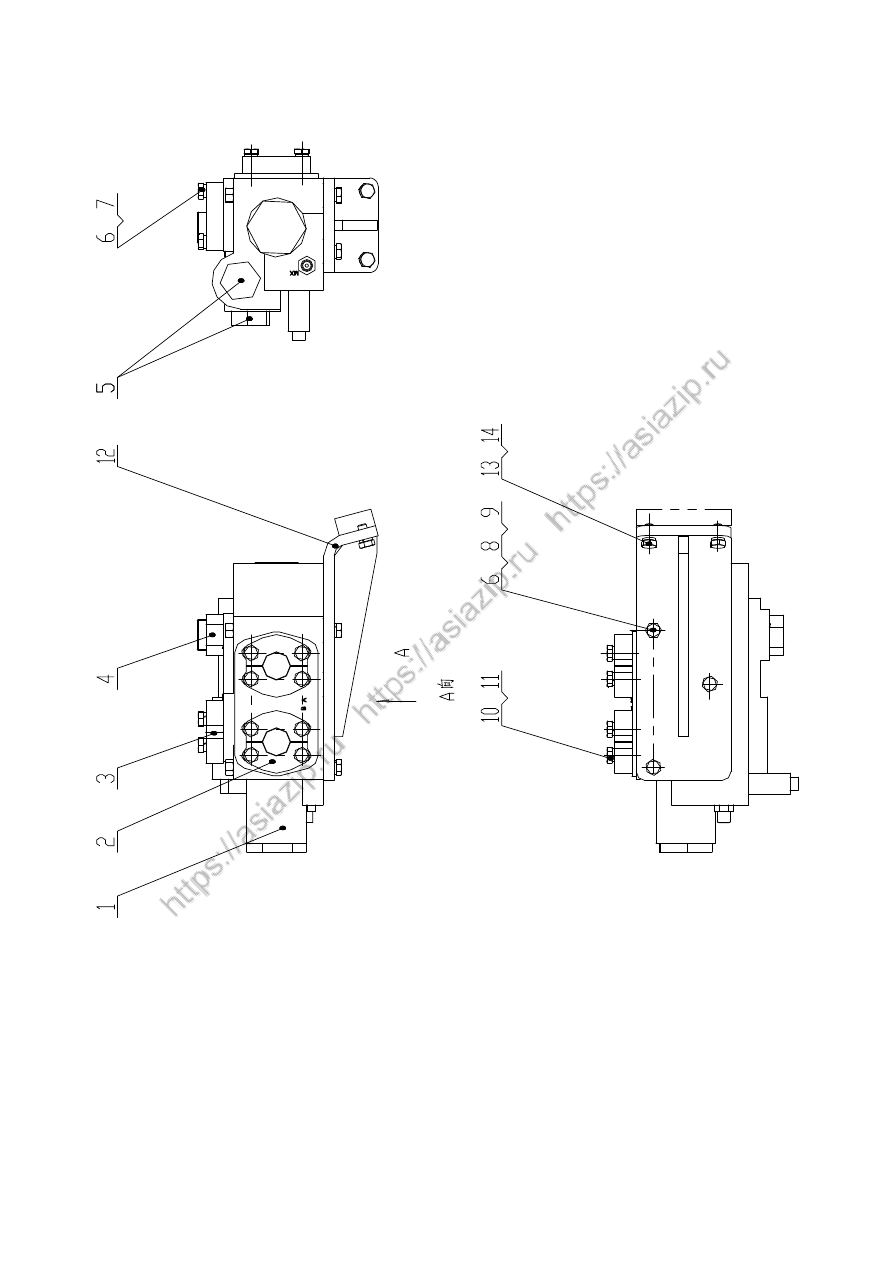

Z50G1001T15A

稳定模块总成



Ride Control Valve(装力士乐用 REXROTH)
