CHENGGONG CG958H. Каталог запчастей - часть 2

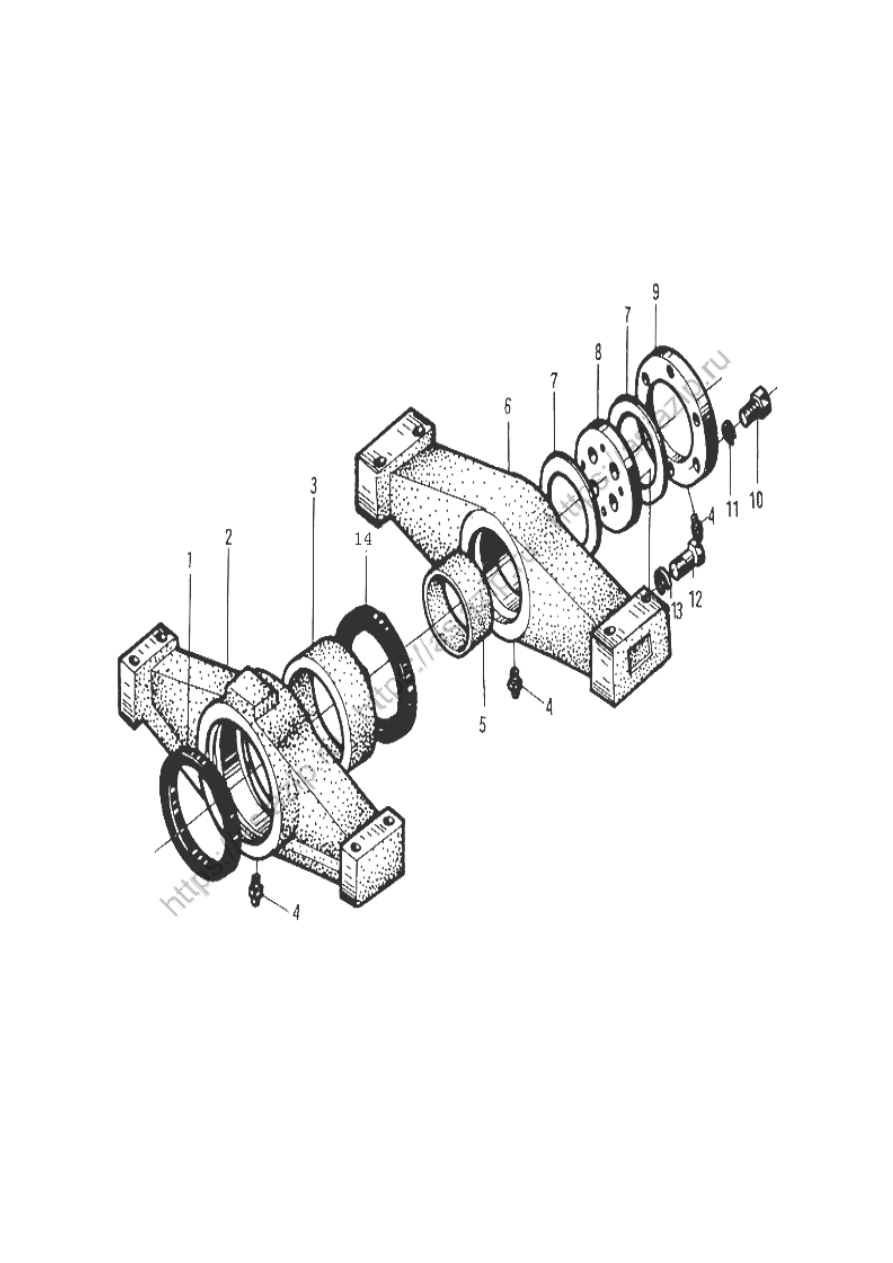

32

CG50.5.2

前支承架总成

  Front Support Carrier

Z50G0501T14

后支承架总成

  Rear Support Carrier











33

CG50.5.2

前支承架总成

  Front Support Carrier

Z50G0501T14

后支承架总成

  Rear Support Carrier





序号

Item



代   号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

HG4-692-67

油封

PD180X220X18

Oil Seal PD180X220X18

2

2

CG50.5.2-1

支承架（前）



Support Carrier (Front)

1

3

CG50.5.2-2

衬套



Bushing

1

4

GB1152-89

油杯M10X1

Oil Cup M10X!



前支承架总成：

1

后支承架总成：

2



5

CG50.5.1-3

衬套



Bushing

1

6

Z50G050100001
T14

支承架（后）



Support Carrier (Rear)

1

7

CG50.5.1-4

耐磨板



Plate

2

8

CG50.5.1-5

转盘



Disc

1

9

CG50.5.1-2

端盖



Cover

1

10

GB5781-86

螺栓

M16X40

Bolt M16X40

6

11

GB93-87

垫圈

16

Washer 16

16

12

GB32.1-88

螺栓

M20X50

Bolt M20Xbolt

4

13

GB93-87

垫圈

20

Washer 20

4

14

HG4-692-67

油封

PD130X160X15

Oil Seal PD130X160X15

1

15

GB119-86

销A20X45

Pin

 A20X45



1

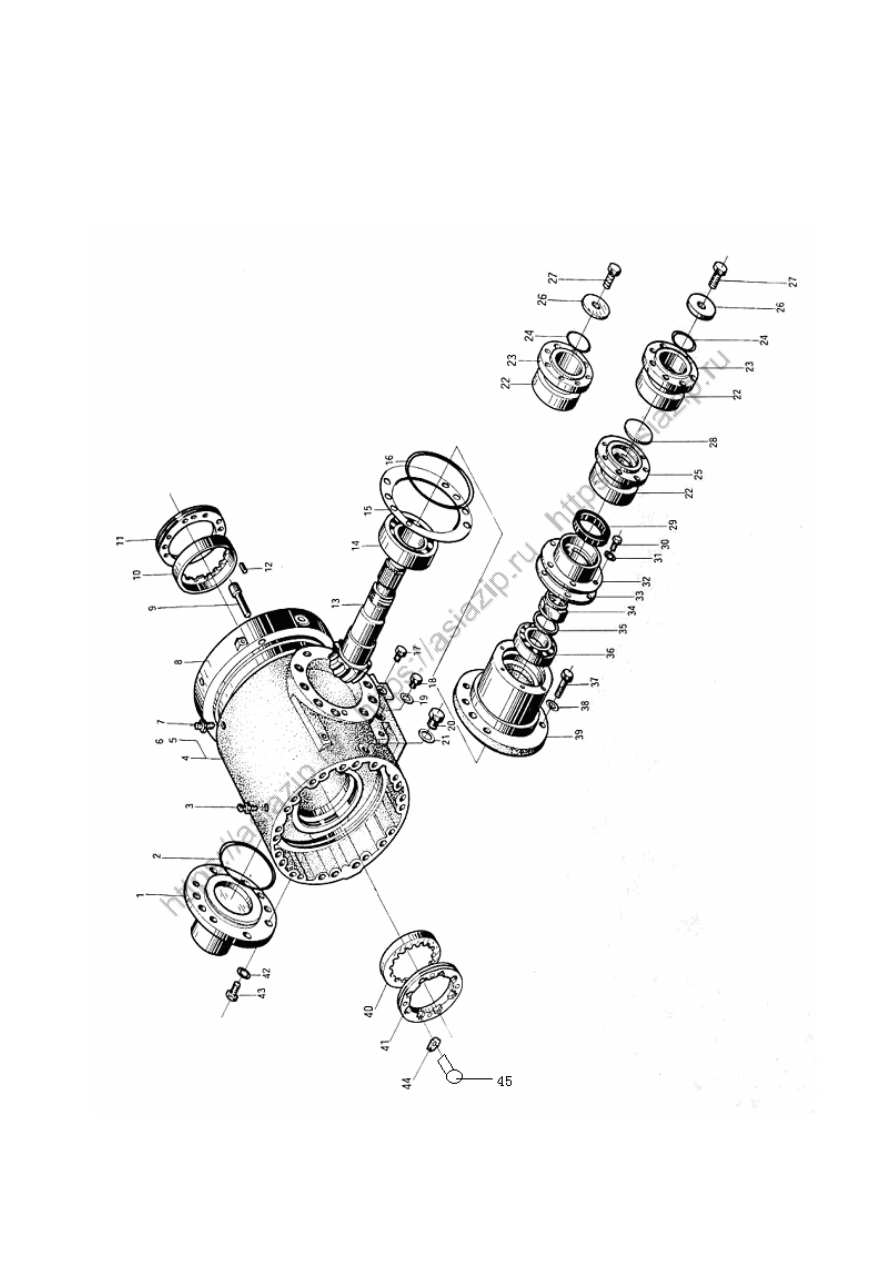

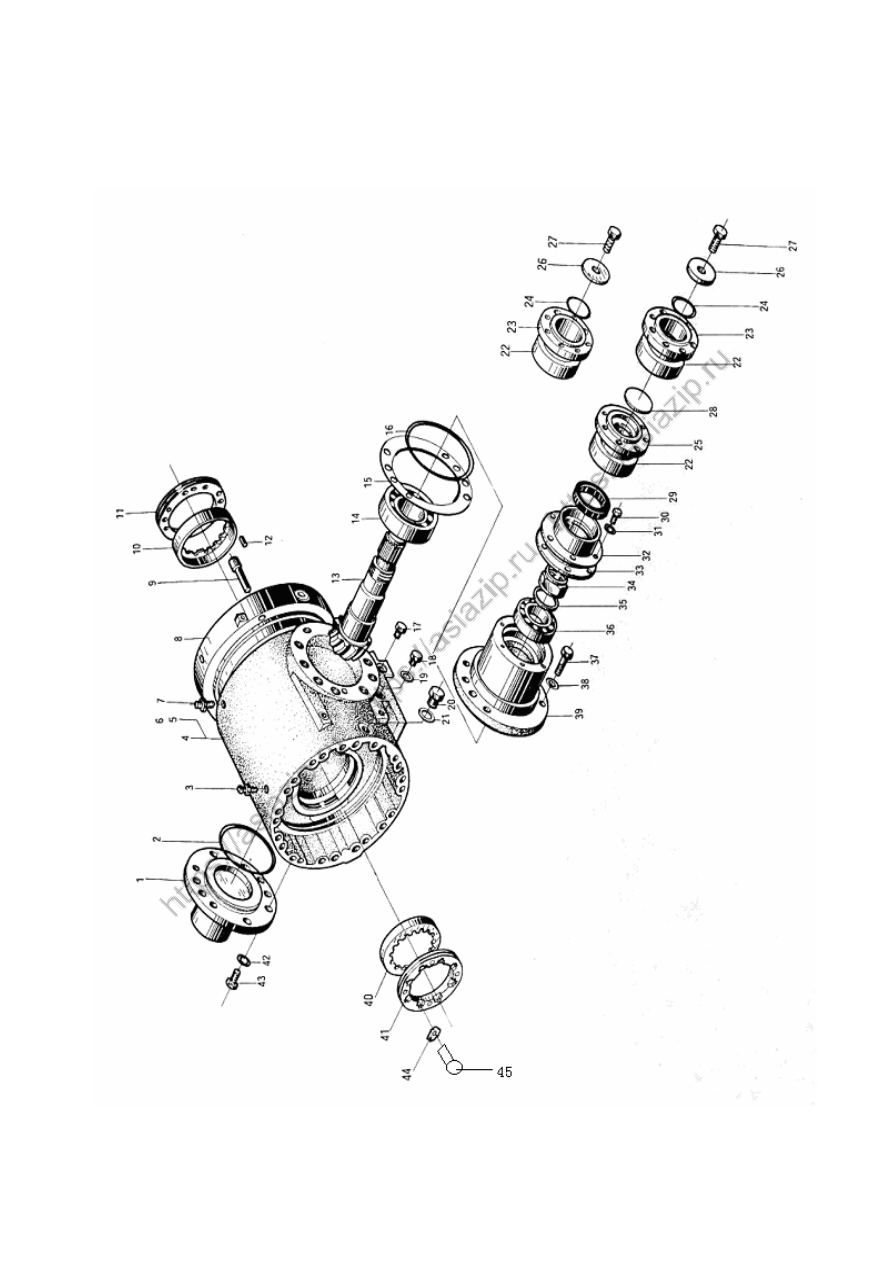

34

06F0101c

前桥齿箱

(

一

)  Front Axle Differential(I)

Z50G0501T12

后桥齿箱

(

一

)  Front Axle Differential(I)







35

06F0101c

前桥齿箱

(

一

)  Front Axle Differential(I)

Z50G0501T12

后桥齿箱

(

一

)  Front Axle Differential(I)





序号

Item



代    号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

06E1501

后支承轴



Shaft

1

2

GB3452.1-92

O

型圈

190X5.3

O-Ring 190X5.3

2

3

06F3201

排气塞



Plug

2

4









5

06F1002c

前桥齿箱壳体



Differential Case

1

6

Z50G050100001T12

后桥齿箱壳体



Differential Case

1

7









8

06F2002c

制动油缸



Cylinder

1

9

GB70-85

螺钉

M12X65

Screw M12X65

4

10

06F1603

轴承外套（小端）



Bushing

1

11

06F5202

调整螺母（小端）



Nut

1

12

06F5503

销



Pin

2

13

06F1307

主动锥齿轮



Drive Bevel Gear

1

14

GB297-94

轴承

32315

Bearing 32315

1

15

06F5303

主传动调整垫片



Shim

1组

16

GB3452.1-92

O

型圈

190X5.3

O-Ring 190X5.3

1

17

06F3203

磁铁油塞



Plug

1

18

CG302.12-95

螺塞

M18X1.5

Plug M18X1.5

1

19

JB982-77

垫圈

18

Washer 18

1

20

CG302.12-95

螺塞

M33X2

Plug M33X2

2

21

JB982-77

垫圈

33

Washer 33

2

22

06F0502

防尘罩



Dust Cowl

1

23

06F1601

连接凸缘（前桥）



Flange

1

24

06F3501

O

型圈



O-Ring

1





36

06F0101c

前桥齿箱

(

一

)  Front Axle Differential(I)

Z50G0501T12

后桥齿箱

(

一

)  Front Axle Differential(I)







37



06F0101c

前桥齿箱

(

一

)  Front Axle Differential(I)

Z50G0501T12

后桥齿箱

(

一

)  Front Axle Differential(I)

序号

Item



代    号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



25

06E1601

连接凸缘（后桥）



Flange

1

26

06F1802

前压板



Plate

1

27

GB5783-86

螺栓

 M16X50

Bolt M16X50

1

28

06E1801

压板



Plate

1

29

GB13871-92

油封

FB7595

Oil seal FB7595

1

30

GB5783-86

螺栓

M8X30

Bolt M8X30

6

31

GB97.2-85

垫圈

8

Washer 8

6

32

06F1004

小盖



Cover

1

33

06F5304

小盖纸垫



Shim

1

34

06F5203

螺母



Nut

1

35

06F5305

垫片



Washer

1

36

GB297-94

轴承

32313

Bearing 32313

1

37

GB5783-86

螺栓

 M16X55

Bolt M16X55

10

38

GB97.2-85

垫圈

16

Washer 16

10

39

06F1003

中壳



Housing

1

40

06F1602

轴承外套（大端）



Bushing

1

41

06F5201

调整螺母（大端）



Nut

1

42

GB97.2-85

垫圈

16

Washer 16

10

43

GB5782-86

螺栓

M16X60

Bolt M16X60

10

44

06F5306

调整螺母锁紧垫圈



Washer

2

45

GB5783-86

螺栓M6X16

Bolt M6X16

2

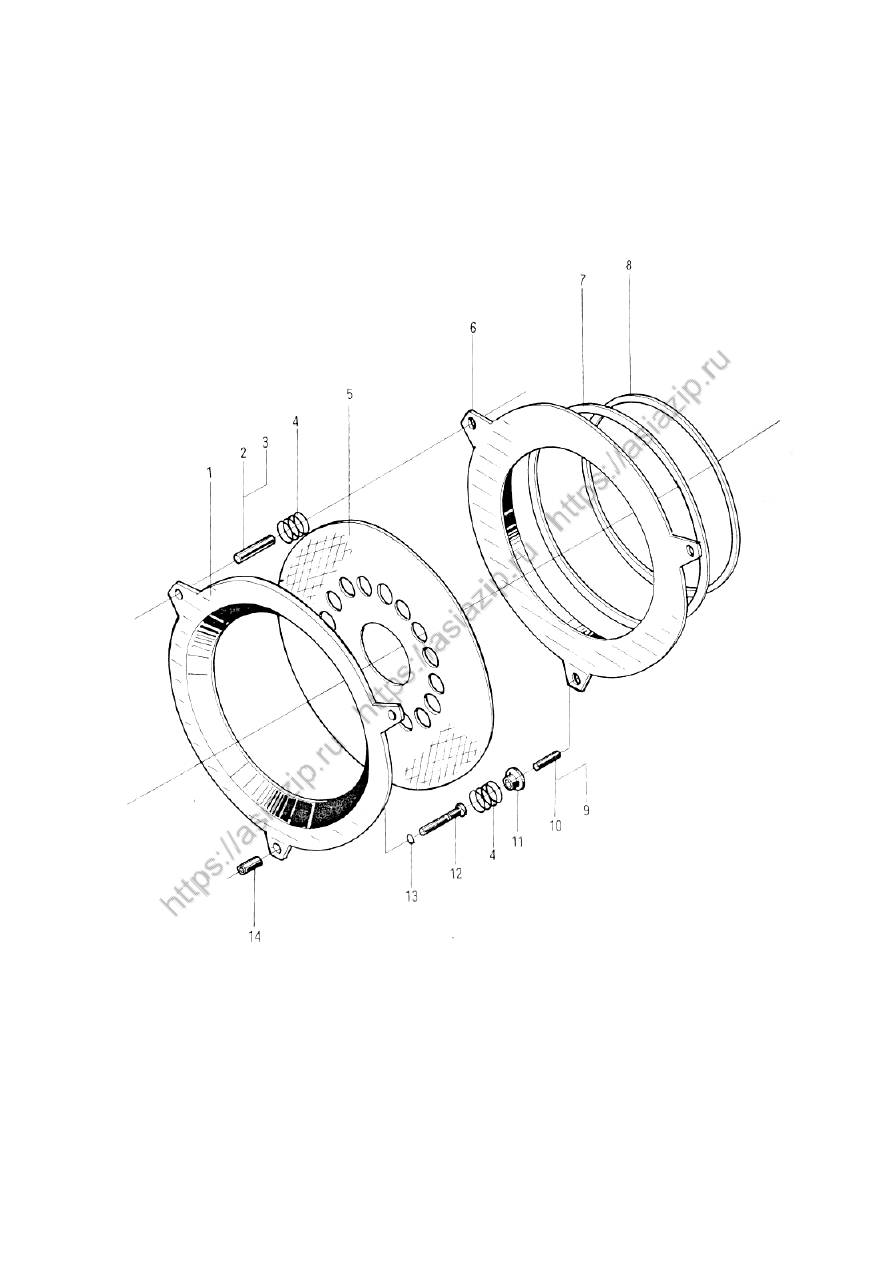

38



06F0101c

前桥齿箱（二）

    Front Axle Differential (II)

Z50G0501T12

后桥齿箱（二）

  Front Axle Differential (II)
















39

06F0101c

前桥齿箱（二）

    Front Axle Differential (II)

Z50G0501T12

后桥齿箱（二）

  Front Axle Differential (II)













序号

Item



代   号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

06F1801

支板



Plate

2

2

06F5506

销



Pin

2

3

06F5509

销



Pin

2

4

06F5701c

回位弹簧



Spring

6

5

06F0103

制动片



Shim

2

6

06F2001c

制动活塞



Plug

2

7

06F3502c

油封



Oil Seal

2

8

06F5308c

油封



Seal

2

9

06F5508

销



Pin

1

10

06F5507

销



Pin

1

11

06F0503

弹簧座



Spring Seat

2

12

06F5502

销



Pin

2

13

GB3452.1-92

O

形圈

3.75X1.8

O-Ring 3.75X1.8

2

14

06F5501

销



Pin

1

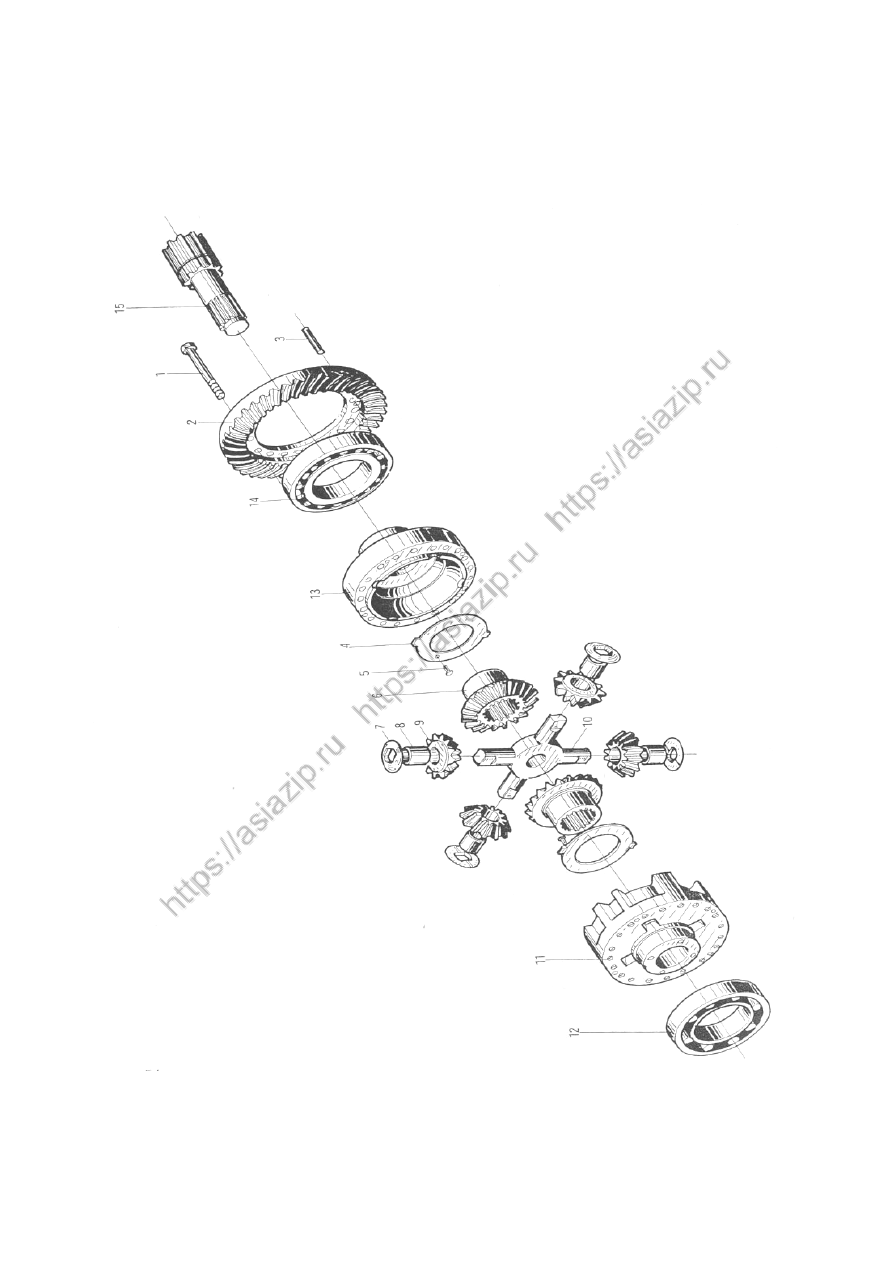

40

06F0101c

前桥齿箱（三）

    Front Axle Differential (III)

 Z50G0501T12

后桥齿箱（三）

  Rear Axle Differential(III)





41

06F0101c

前桥齿箱（三）

    Front Axle Differential (III)

Z50G0501T12

后桥齿箱（三）

  Rear Axle Differential(III)





序号

Item



代    号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

GB5782-86

螺栓

 M16X180

Bolt M16X180

20

2

06F1305

从动锥齿轮



Driver Bevel Gear

1

3

06F5504
GB879-86

弹性销

14X60

弹性销

8X60

Pin14X60
Pin 8X60

4
4

4

06G5301

大锥齿垫片



Shim

2

5

GB819-85

螺钉

M6X16

Screw M6X16

8

6

06F1304

大锥齿轮



Bevel Gear

2

7

06F5302

球面垫圈



Shim

4

8

06F1605

小锥齿轴套



Bushing

4

9

06F1306

小锥齿轮



Bushing

4

10

06F1502

十字轴



Cross Shaft

1

11

06F1103

差速器半壳（

I

）



Differential Case (I)

1

12

GB297-94

轴承

30217

Bearing 30217

1

13

06F1102

差速器半壳（

II

）



Differential Case (II)

1

14

GB297-94

轴承

30218

Bearing 30218

1

15

06F1303

太阳轮



Gear

2

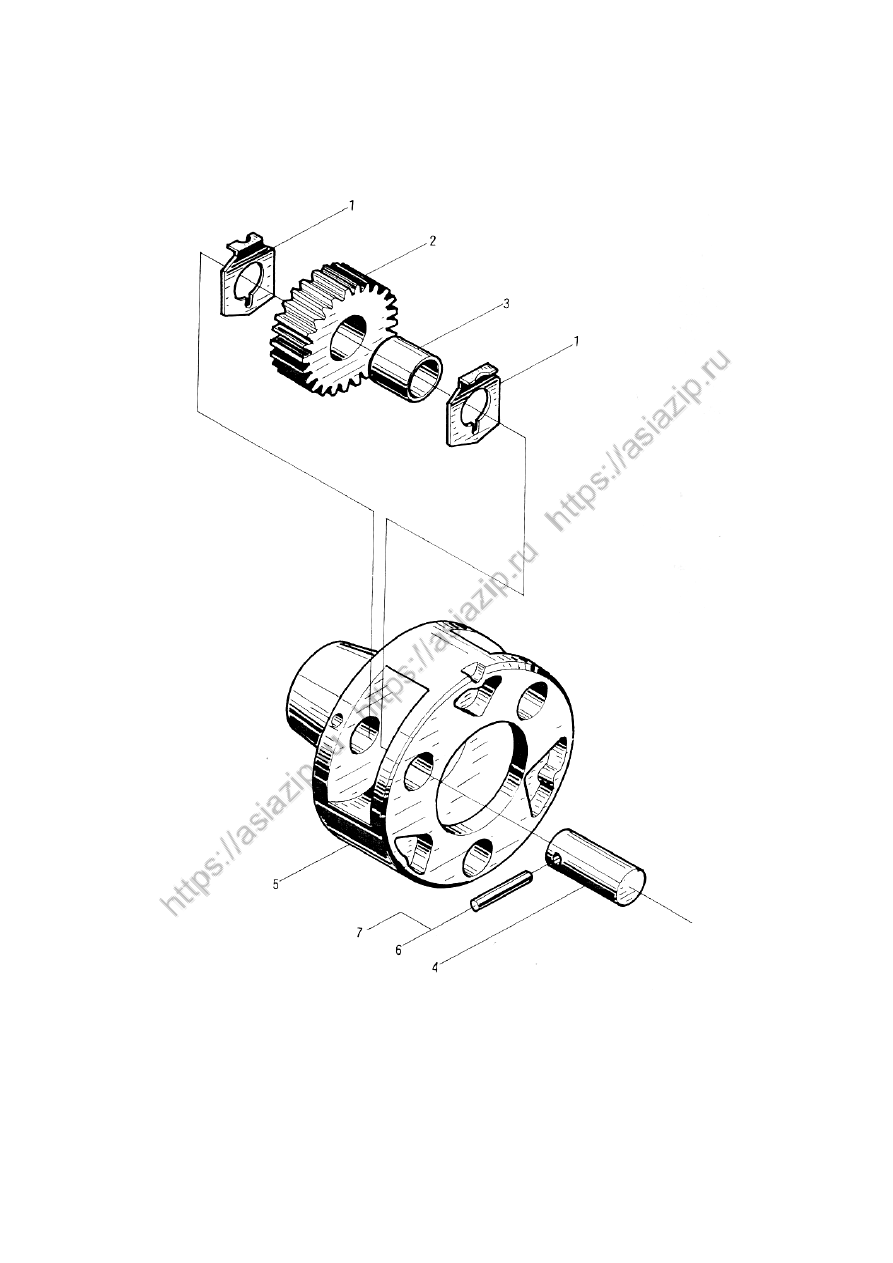

42

06F0102

轮边减速器

  Hub Reducer









43

06F0102

轮边减速器

 Hub Reducer



序号

Item



代    号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

06F0501

垫片



Shim

6

2

06F1302

行星轮



Planet Gear

3

3

06F1006

轴套



Sleeve

3

4

06F1503

行星轮轴



Planet Shaft

3

5

06F1101

行星架



Planet Carrier

1

6

GB879-86

弹性销

8X30  Pin 8X30

3

7

GB879-86

弹性销

5X30  Pin 5X30

3

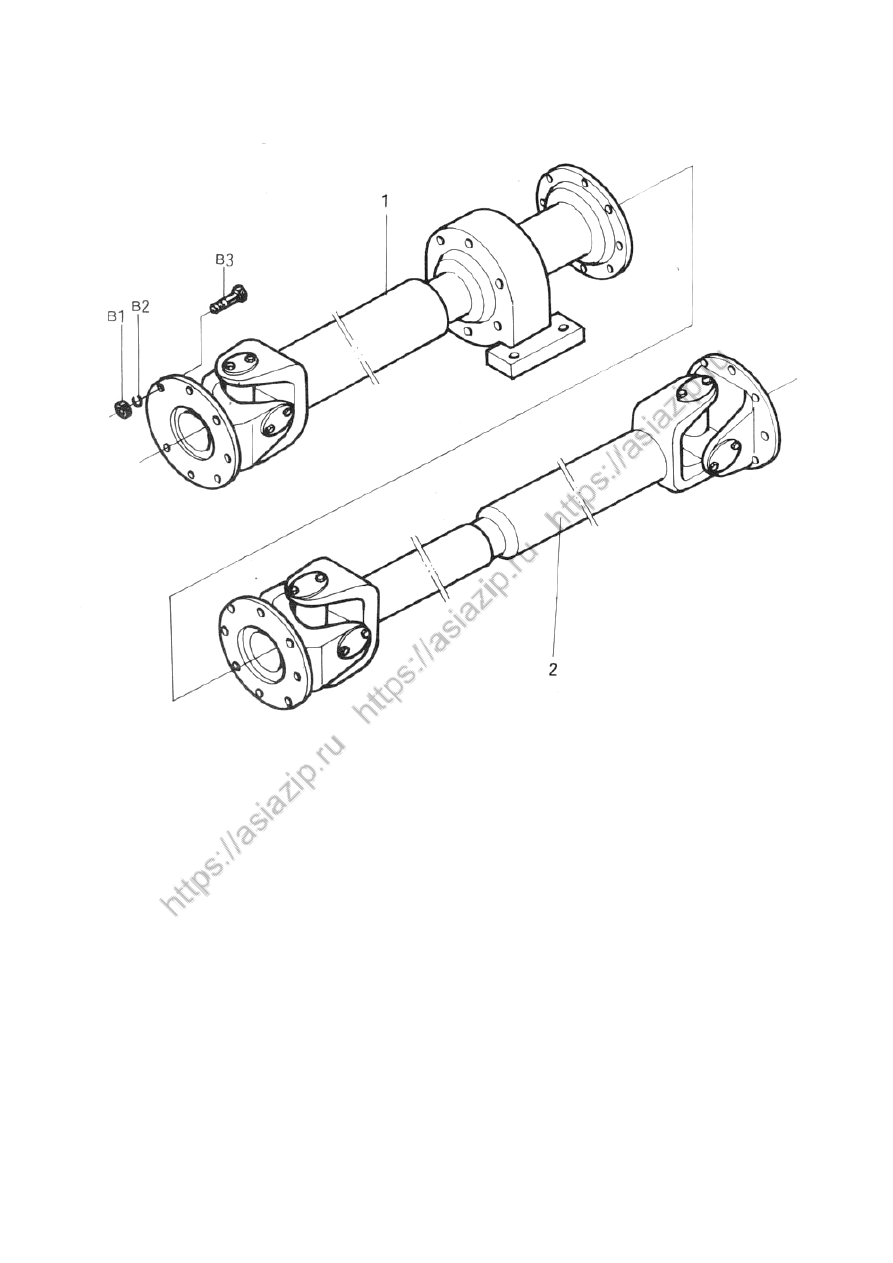

44
























前传动轴



Front Driving Shaft



45

Z50G07T12

前传动轴

  Front Drive Shaft



46

Z50G07T12

前传动轴

 Front Drive Shaft



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z50G0701T12

前传动轴

Shaft and Support

1

2

Z50G0701

中传动轴

Shaft

1

B1

GB5783-2000

螺栓M14X45

Bolt

M14X45



16



GB5782-2000

螺栓M14X80

Bolt

 M14X80



4

B3

GB889.1-2000

螺母M14

Nut M14

16



GB889.2-2000

螺母M14X1.5

Nut

M14X1.5



8



GB93-87

垫圈14

Washer 14

4



GB6170-2000

螺母M14

Nut M14

4



GB97.1-2000

垫圈14

Washer 14

8

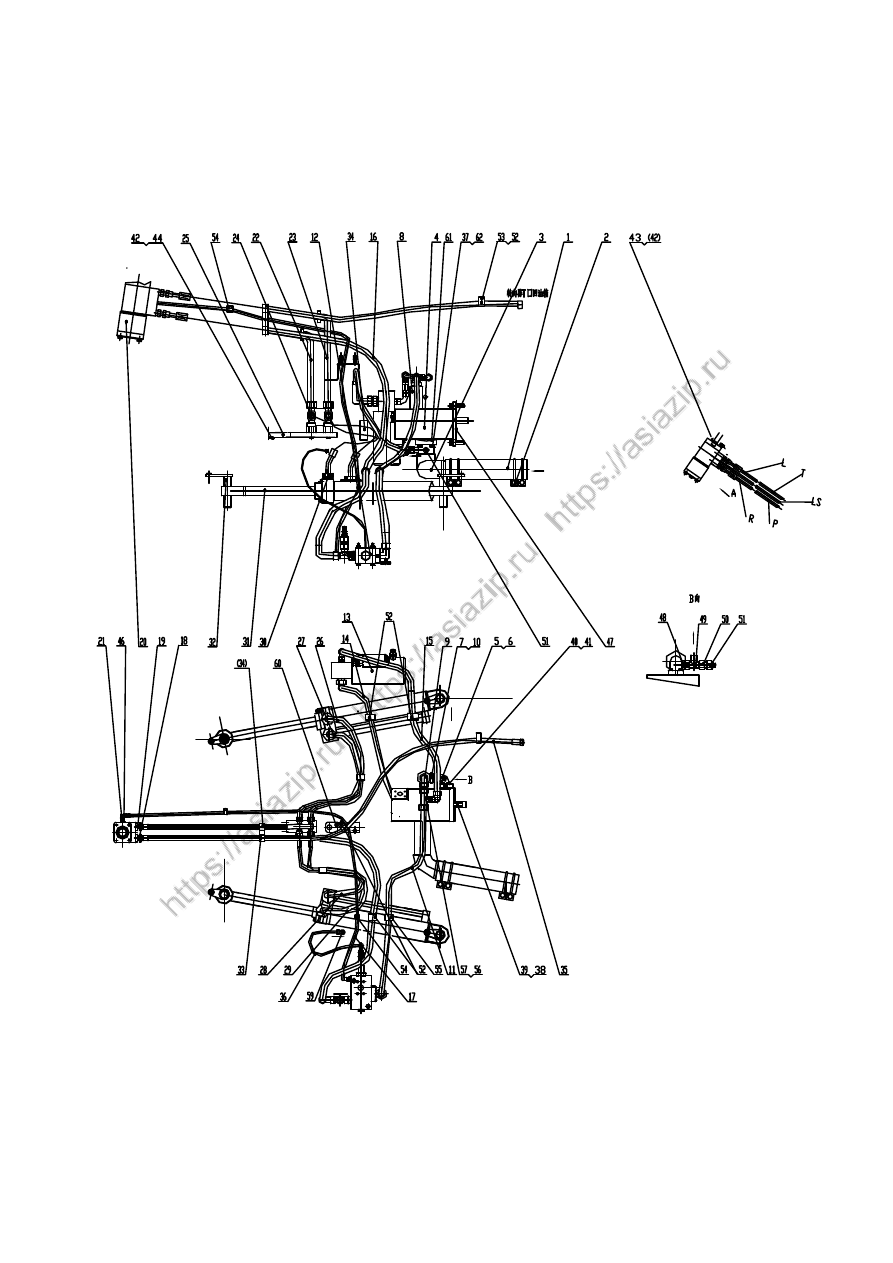

47









转向系统



Steering System






















48

Z50G08T15

转向系统

  Steering System

















49

Z50G08T15

转向系统

 Steering System



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1  φ

84X270

吸油胶管



Hose



1

2  φ

80~

φ

100

钢丝卡箍

Clamp

4

3

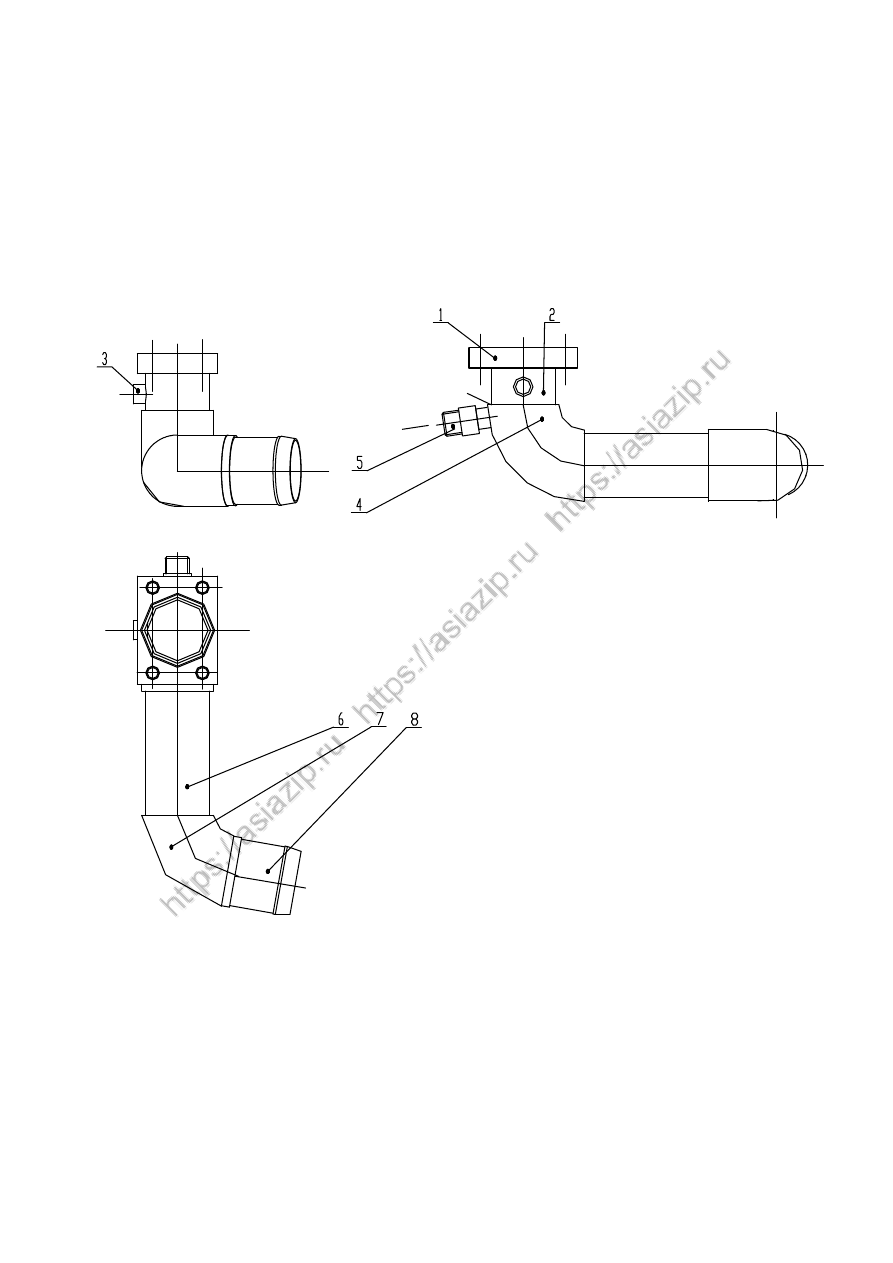

Z50G0802T15

吸油管总成

Suck Tube Assembly

1

4

T6DCM-B24-B05-3R23-C1

转向泵

Pump

1

5

FL-20 (d12)Z

法兰

Connector

1

6

1DFL9-36-20FA(M14)Z

法兰接头

Connector

1

7

2HD-42-36Z

接头

Connector

1

8

S25A02.0B

单向阀

Valve

1

9

1DM-36-42WDZ

接头

Connector

1

10

2D9-36Z

弯接头

Connector

2

11

20512-36-16TZX4SP16AGX1505

软管总成

Hose

1

12

Z50G0803T15

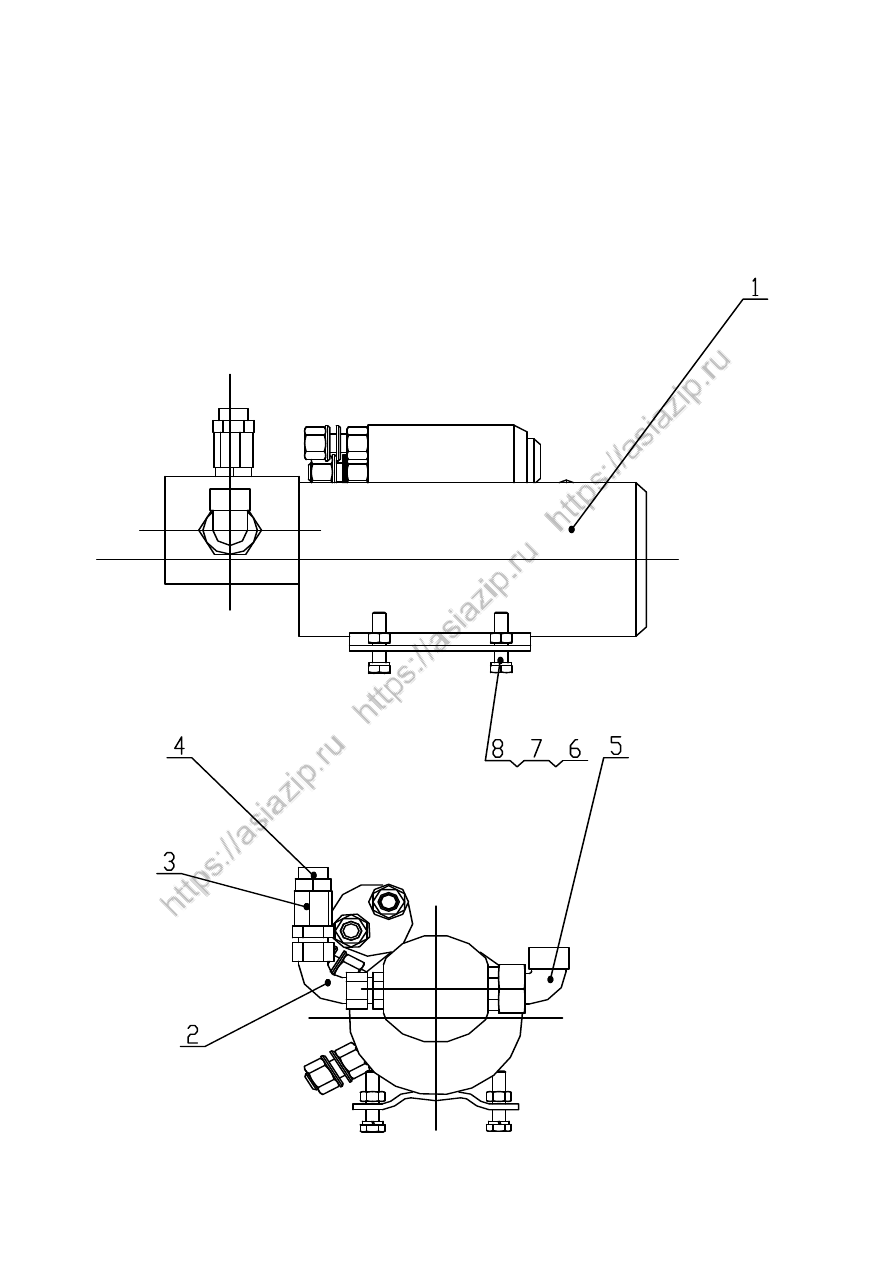

优先转控阀总成

Valve

1

13

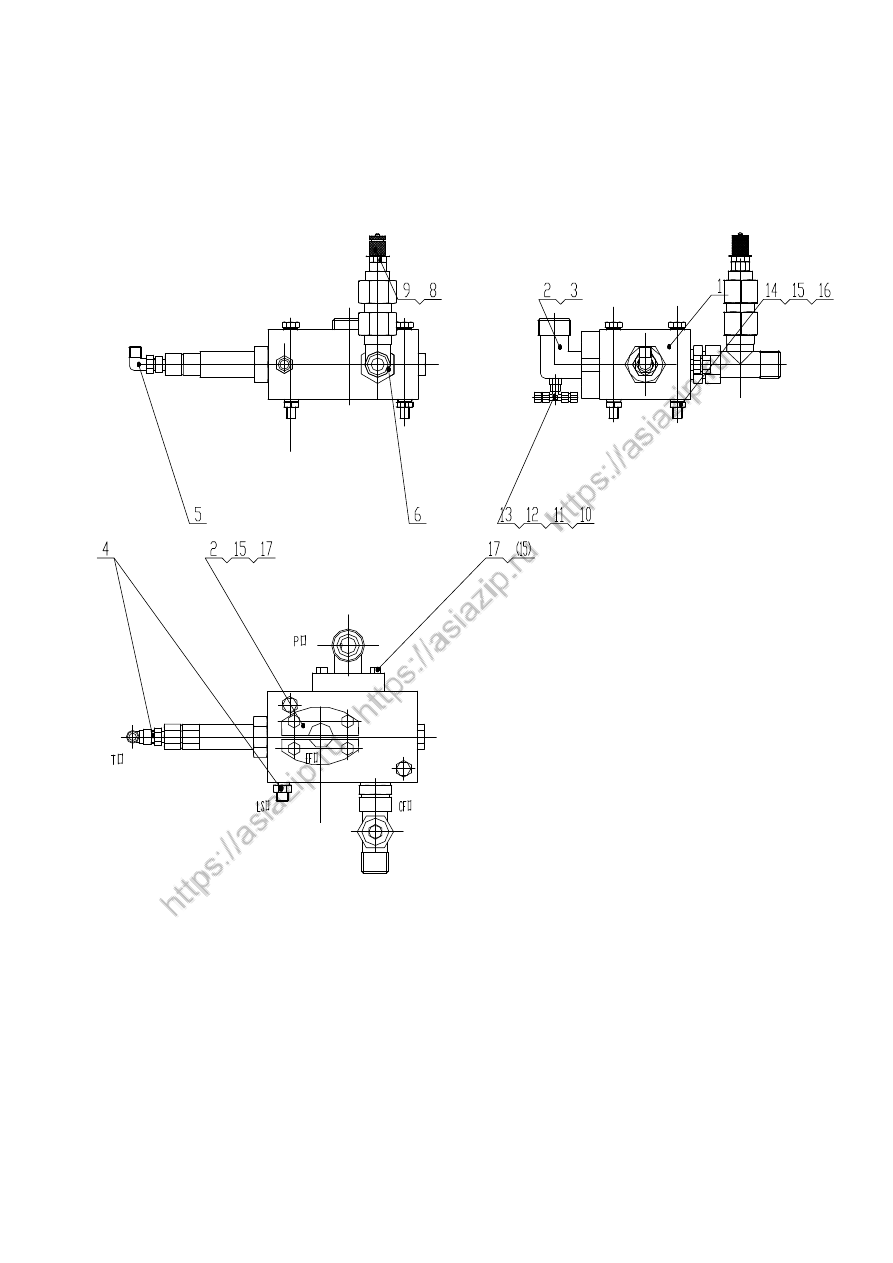

Z50G0804T15

应急转向动力总成

Lash-up Clamp

1

14

20441-30-12Z/20491-30-12ZX1T12
GTX1715V270°

软管总成

Hose

1

15

20411-22-12ZX2T12ZGTX1300

软管总成

Hose

1

16

20411-30-12ZX2T12GTX2290

软管总成

Hose

1

17

20411-14-04/20491-14-04ZX1T04G
TX2425

软管总成

Hose

1

18

1CM-30-20WDZ

接头

Connector

2

19

1CM-26-20WDZ

接头

Connector

2

20

BZZ-1250

（

FK-0/20

）

550-5387/831-2604



转向器

Steering Unit



1

21

1CM-14-12WDZ

接头

Connector

1

22

20411-26-10ZX2T10GTX920

软管总成

Hose

1

23

20411-26-10ZX2T10GTX975

软管总成

Hose

1

24

AC-26

（

CG

）

Z

接头

Connector

2

25

Z50G080000001T15

连接板

Gear into batten

1

26

20441-26-08TZ/20411-26-08TZX2
T8AGX560

软管总成

Hose

1

27

20411-26-08TZX2T8AGX570

软管总成

Hose

1

28

20411-26-08TZX2T8AGX915

软管总成

Hose

1

29

20411-26-08T/20441-26-08TZX2T8
GTX840

软管总成

Hose

1

30

1CM-26-22WDZ

接头

Connector

4

31

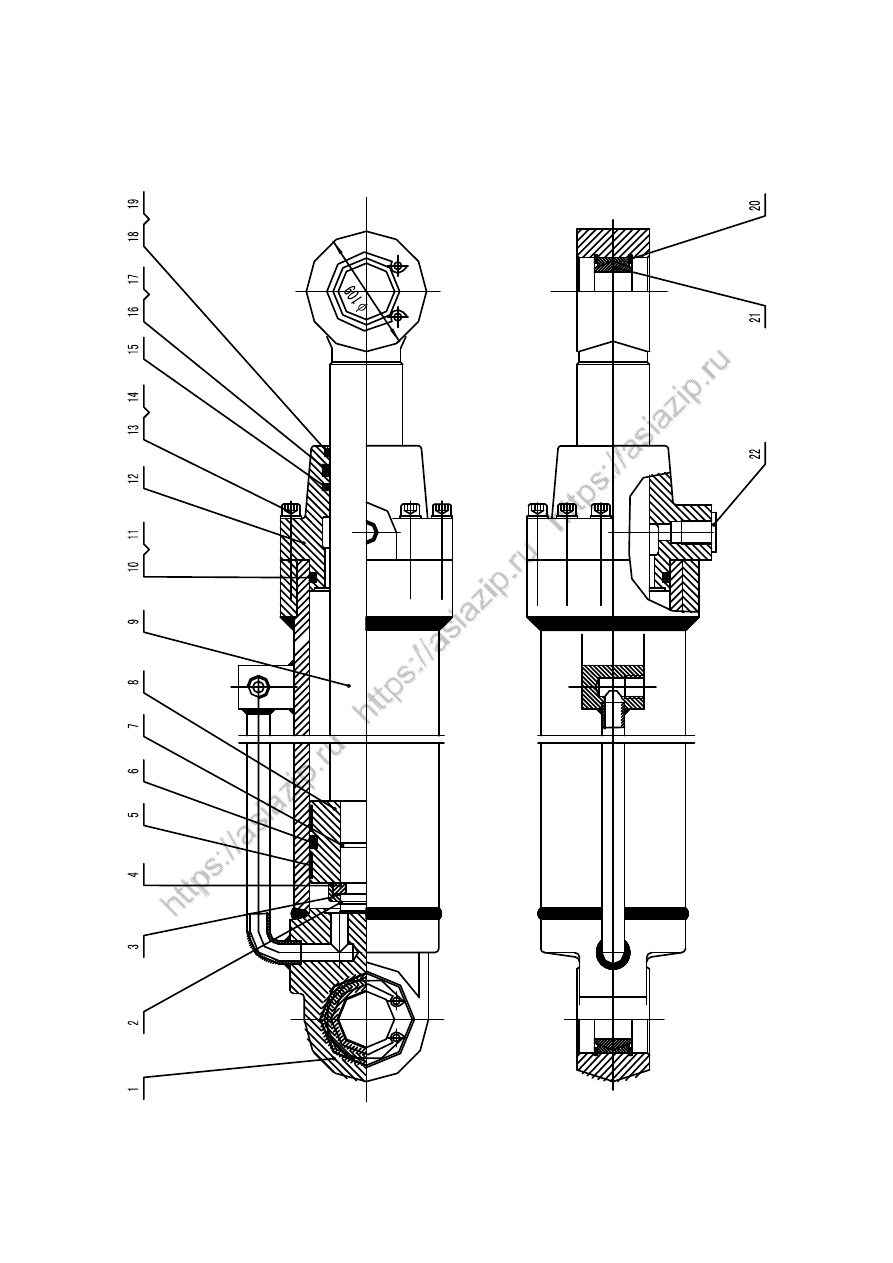

CG958G-ZA-00

转向油缸总成

Steering Cylinder

2

32

Z5E20804

油缸销

Hinge Pin

4



50

Z50G08T15

转向系统

 Steering System



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



33

TTPG1-430

管夹总成

Clamp

1

34

TTPG1-325

管夹总成

Clamp

3

35

20411-30-12ZX1T12GTX1700

软管总成

Hose

1

36

20411-14-04/20441-18-04ZX1T04G
TX579

软管总成

Hose

1

37

GB/T 5783-2000

螺栓M16×50

Bolt

4

38

GB/T 93-1987

垫圈16

Washer16

2

39

GB/T 5783-2000

螺栓M16×45

Bolt M16X45

2

40

GB/T 5783-2000

螺栓M12X35

Bolt

4

41

GB/T 93-1987

垫圈12

Washer12

4

42

GB/T 93-1987

垫圈10

Washer10

8

43

GB/T 5783-2000

螺栓M10×45

Bolt M10X45

4

44

GB/T 5783-2000

螺栓M10×25

Bolt M10X25

4

46

2C9-14Z

弯接头

Connector

1

47

Z50G080000001T7

纸垫

Gasket



1

48

1CM-16-14WDZ

接头

Connector



1

49

CC-16Z

三通接头

Connector



1

50

7MC-14-16Z

接头

Connector



1

51

PT-3

测压接头

Connector



2

52

K0608-29

管夹

Clamp



5

53

GB/T 5783-2000

螺栓M8×16

Bolt M8X15

8

54

K0608-16

管夹

Clamp



2

55

K0608-40

管夹

Clamp



1

56

CDCD-36-22-36Z

变径三通接头

Connector



1

57

2C9-22Z

弯接头

Connector

1

59

2C9-18Z

弯接头

Connector

1

60

Z50G0805T15

支架

Nog

1

61

GB3452.1-92

O形圈82.5X3.55

O-Ring

82.5X3.55



1

62

GB/T 93-1987

垫圈16

Washer16

4

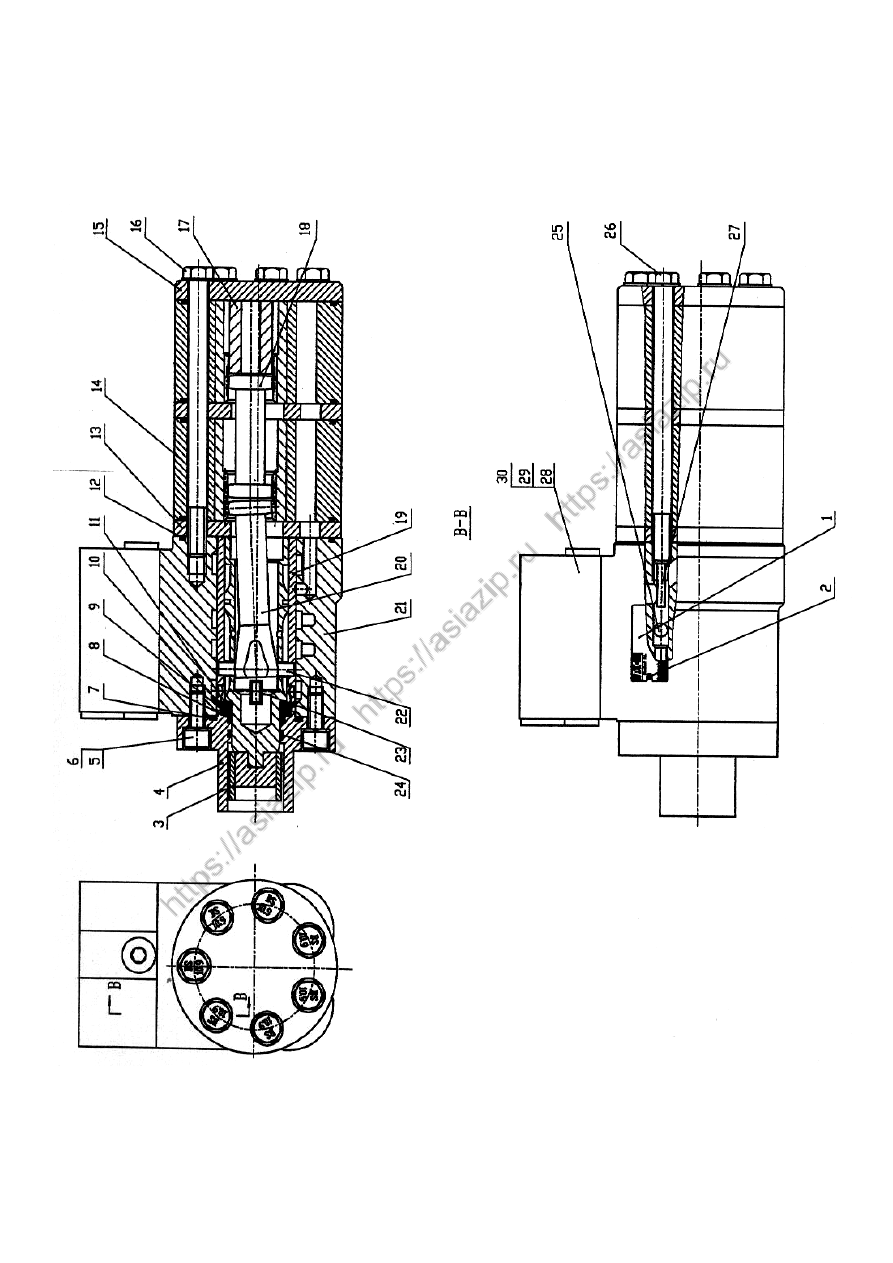

51

BZZ-1250/FK-0/20  转向器    Steering Unit














52

BZZ-1250/FK-0/20  转向器    Steering Unit



序号

Item



代     号

Part      No.



名



称

Parts                  Name



数量

Q'ty



备注

Remark



1



标牌

Nameplate

1

2



铆钉

Rivet

2

3



连接块组件



Block Assembly

1

4



前盖

Front Cover

1

5



螺钉

Screw

4

6



弹簧垫圈

Washer

4

7



O形密封圈

O-Ring

1

8



轴密封圈

Seal

1

9



挡环

Ring

1

10



滚针轴承

Ball Bearing

1

11



滑环

Ring

1

12



O形密封圈

O-Ring

5

13



隔盘

Wear Plate

2

14



定转子副

Gerotor Ring and star

2

15



后盖

Rear Cover

1

16



螺栓

Bolt

6

17



限位块

Spacer

1

18



联动轴I

Drive I

1

19



阀芯阀套副

Spool and Cover

1

20



联动轴II

DriveII

1

21



阀体

Valve Body

1

22



销子

Pin

1

23



弹簧片

Reed

6

24



O形密封圈

O-Ring

1

25



钢球

Steel Sphere

1

26



限位弹簧

Spring

1

27



弹性圆柱销

Pin

1

28



阀块

Valve

1

29



螺钉

Screw

2

30



O形密封圈

O-Ring

4





53

CG958G-ZA-00 转向油缸总成 Steering Cylinder







54













CG958G-ZA-00转向油缸总成 Steering Cylinder



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

ZL50E

Ⅱ

-ZA-01

缸体



cylinder

1



2

GB894.1-86

挡圈

32

Snop ring32

1



3

ZL50E

Ⅱ

-ZA-02

卡键帽



Lock ring

1



4

ZL05E

Ⅱ

-ZA-03

卡键



Ring Key

1



5

ZL35GT9-ZA-02

WR84

×90×15



WR84

×90×15



2



6

GS0608V2

SPGW 75

×90×10.5

SPGW 75

×90×10.5

1



7

OR

OR 25.7

×3.5

 OR

25.7

×3.5



1



8

ZL50E

Ⅱ

-ZA-04

活塞



piston

1



9

ZL50E

Ⅱ

-ZA-05

活塞杆



Pole piston

1



10

OR

OR 79.6

×5.7

 OR

79.6

×5.7



1



11

BRT2

BRT2 80.5

×90×1.9

BRT2 80.5

×90×1.9



1



12

ZL50E

Ⅱ

-ZA-06

缸盖



Cylinder Head



1



13

GB70-85

螺钉

M10

×

40 Bolt

M10

×

40

7



14

GB93-87

垫圈

10



7



15

HBY

HBY45

×60.5×6

 HBY45

×60.5×6



1



16

IUH

IUH45

×55×6

 IUH45

×55×6



1



17

BRT2

BRT2 45

×55×3

 BRT2

45

×55×3



1



18

DKBI

DKBI 45

×57×7×10

 DKBI

45

×57×7×10

1



19

GB893.1-86

弹性挡圈

58

Snop ring58

1



20

GB893.1-86

挡圈

75

Snop ring75

4





21

GB9163-90

关节轴承

GE50ES

Ball-And-Socket Bearing

2



22

ZL50E

Ⅱ

-ZA-07

油口堵头



Cover



2





55



Z50G0802T15

  吸油管总成  Suction Pipe

























56

Z50G0802T15

吸油管总成  Suction Pipe



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z50G080100001T7

法兰

Flange

1

2

Z50G080100002T7

连接管一

Pipe

1

3

Z50G080100003T7

焊接接头

Connector

1

4

Z50G080200001T15

90°弯接头（短半径）

Connector

1

5

1CW-30-25

焊接接头

Connector

1

6

Z50G080100004T7

连接管二

Pipe

1

7

Z50G080100005T7

80°弯头

Elbow

1

8

Z50G080100006T7

软管接头

Connector

1



































57

Z50G0803T15  优先转控阀总成  Valve






















58

Z50G0803T15

优先转控阀总成

    Valve



序号

Item



代  号

Part No.



名



称

Parts            Name



数量

Q'ty

备注

Remark



1

VLE-150/882-6902-065

优先转控阀

Valve

1

2

FL-20Z

法兰组件

Flange

2

3

1DFL9-36-20M12(CG)Z

法兰接头

Connector

1

4

1CM-14-12WDZ

端直通接头

Connector

2

5

2C9-14Z

90°弯头

Connector

1

6

1CM-30-33WDZ

端直通接头

Connector

1

8

NCCH-30-30-14Z

三通接头

Connector

1

9

PT-3

测压接头

Connector

1

10

1CM-12WDZ

端直通接头

Connector

1

11

BC-12Z

三通接头

Connector

1

12

7MC-12SZ

过渡接头

Connector

2

13

4M-12WDZ

堵头

Plug

1

14

GB/T70.1-2000

螺栓M10X100

Bolt M10X100

2

15

GB93-87

垫圈10

Washer 10

10

16

GB/T 6170-2000

螺母M10

Nut

 M10



2

17

GB/T 5783-2000

螺栓M10X30

Bolt M10X30

8

























59

Z50G0804T15 应急转向动力总成  Lash-up Clamp













60

Z50G0804T15

应急转向动力总成  Lash-up Clamp

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

12869-00

应急转向动力单元 Lash-up Clamp



1

2

2HC9-22-18OGZ

弯接头

Connector



1

3

RD-12L

单向阀

Valve

1

4

2C-22-18Z

接头

Connector

1

5

1CM-30-27WD

（

M27X2

）

Z

接头

Connector

1

6

GB/T 93-1987

垫圈10

Washer 10

4

7

GB/T 5783-2000

螺栓M10×45

Bolt M10X45

4

8

GB/T 41-2000

螺母M10

Nut

 M10



4



































61

12869-00

应急转向动力单元  Lash-up Clamp









62

12869-00

应急转向动力单元  Lash-up Clamp

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1



泵总成

Pump Assembly

1

1a



溢流阀

Pressure

relief

valve

1

2



马达

Motor

1

3



纸垫

Garket

1

4



起动开关

Start Switch Kit

1

4a



母线

Bus Bar

1





































63

















制动系统



Braking System
