CHENGGONG CG958H. Каталог запчастей

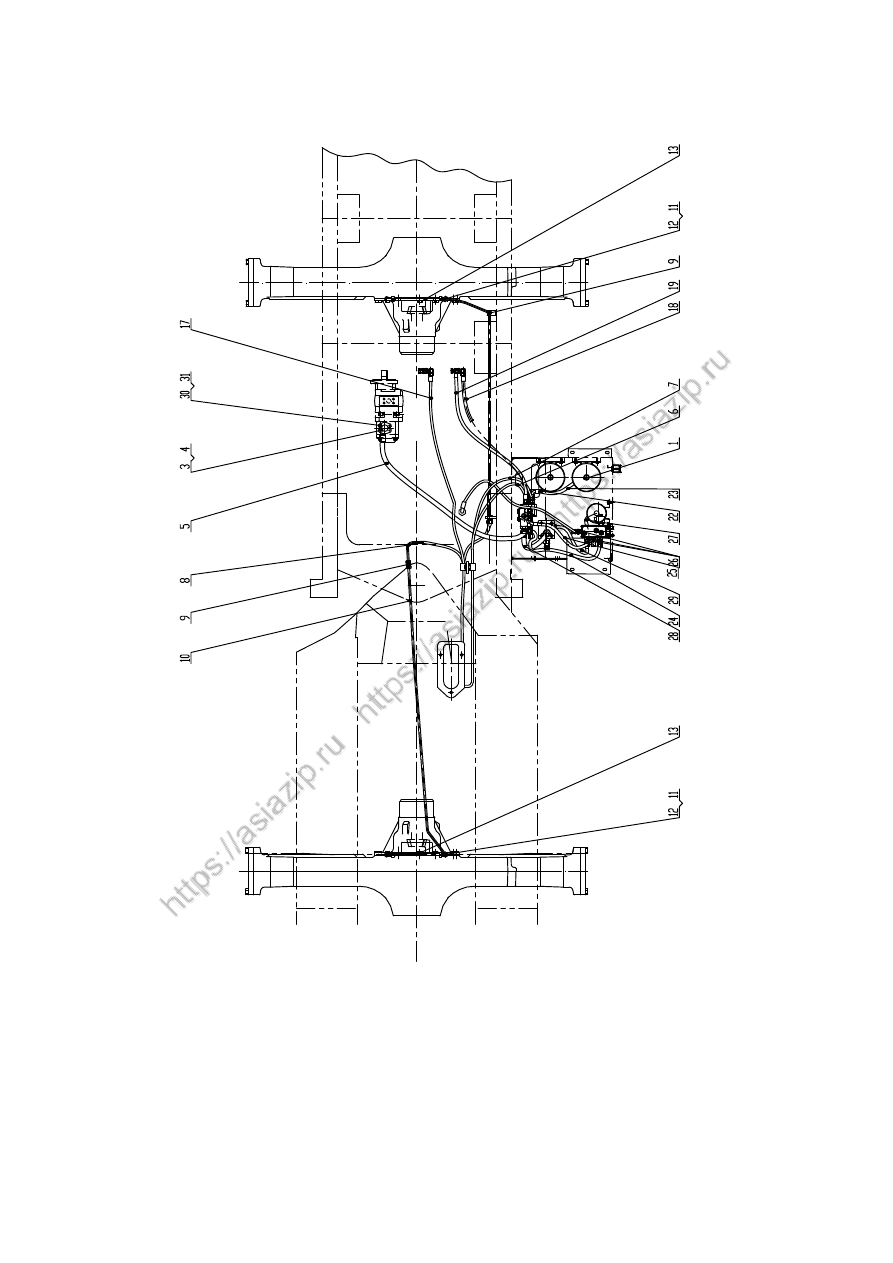

Z50G09T15 制动系统 Braking System

序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

Z50G0901T15

左箱制动元件总成

Valve Assembly

Z50G0902T15

脚制动阀总成

Service Brakes

1CFL-26-16Z

法兰接头

Connector

FL-16Z

法兰

Flange

20491-26-08ZX2T08AGX114
5V270

胶管总成

Hose

20491-18-06Z/20411-18-0
8ZX2T08AGX1800

胶管总成

Hose

20491-18-06Z/20411-18-0
8ZX2T08AGX1860

胶管总成

Hose

20411-16-04Z/20411-18-0
4ZTX1T04AGX1440

胶管总成

Hose

6C-16LNZ

隔壁接头

Connector

20491-16-04ZX1T04AGX225
5V180

胶管总成

Hose

1CH9-16-14OGZ

可调向接头

Connector

BC-16Z

三通接头

Connector

Z50G090901

桥上制动管

Steel tube

20491-16-04Z/20411-18-0
4ZTX1T04AGX1000

胶管总成

Hose

20411-16-04Z/20441-16-0
4ZX1T04AGX515

胶管总成

Hose

Z50G0903T15

钢管总成

Steel tube

20491-18-06Z/20411-18-0
6ZX1T06AGX1740

胶管总成

Hose

20491-18-06ZX1T06AGX145
0

胶管总成

Hose

20411-18-06ZX1T06AGX142
5

胶管总成

Hose

20411-18-05Z/20491-16-0
5ZX1T05AGX2065

胶管总成

Hose

1CM-16-10WDZ

过渡接头

Connector

20491-18-06Z/20411-18-0
6ZX1T06AGX420

胶管总成

Hose

20491-18-06Z/20411-18-0
6ZX1T06AGX600

胶管总成

Hose

20411-18-06ZX1T06AGX880 胶管总成

Hose

Z50G09T15 制动系统 Braking System

序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

20491-18-06Z/20411-18-0
6ZX1T06AGX785

胶管总成

Hose

2C9-18Z

弯头

Connector

20411-18-06ZX1T06AGX420

胶管总成

Hose

20491-26-08Z/20411-26-0
8ZX2T08AGX450

胶管总成

Hose

20491-18-06Z/20411-18-0
6ZX1T06AGX550

胶管总成

Hose

GB/T 93-1987

垫圈 10

Washer 10

GB/T 5783-2000

螺栓 M10X30

Bolt M10X30

GB/T 93-1987

垫圈 8

Washer 8

GB/T 97.1-2000

垫圈 8

Washer 8

GB/T 5783-2000

螺栓 M18X35

Bolt M8X35

GB/T 6170-2000

螺母 M8

Nut M8

K0608-18Z

管夹

Clip

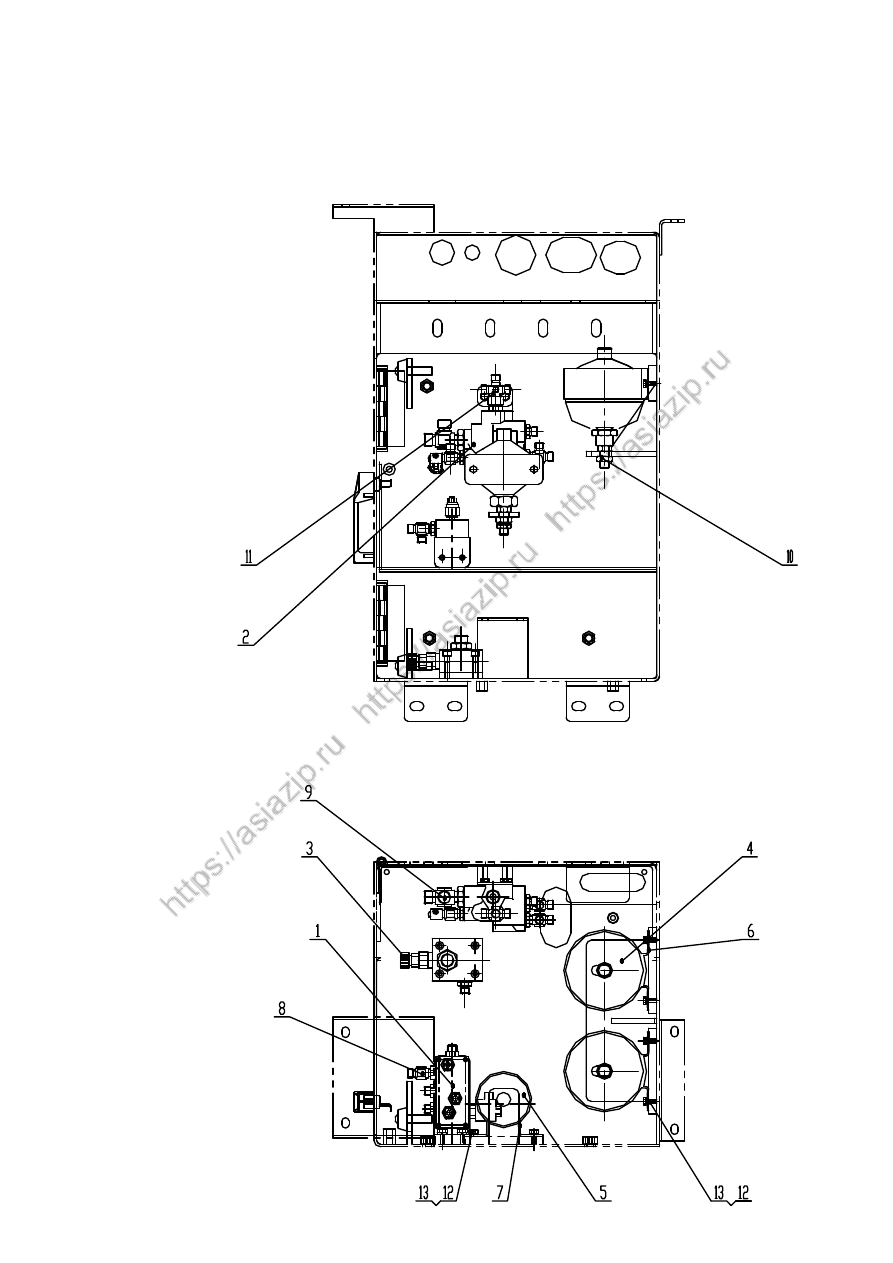

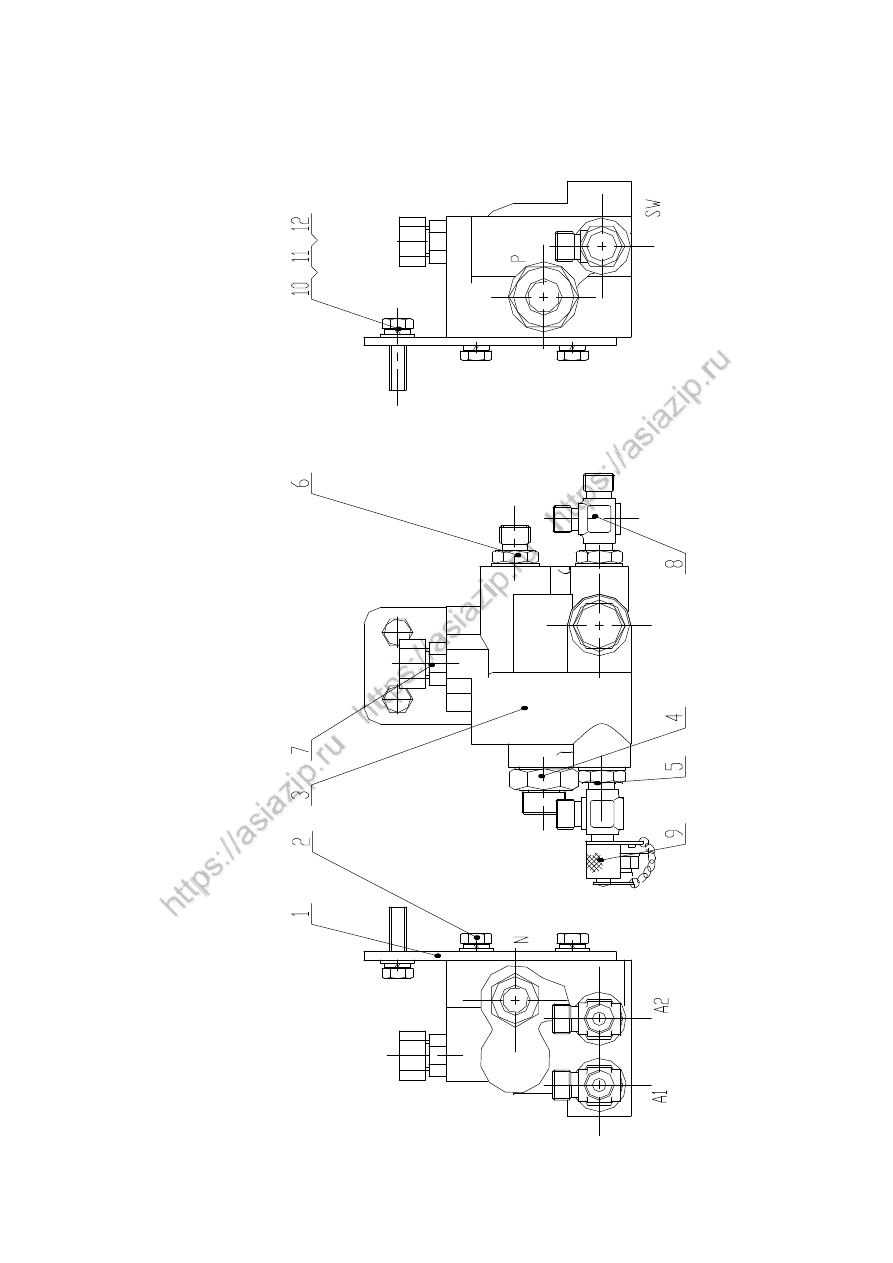

Z50G0901T15 左箱制动元件总成 Valve Assembly

序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

Z50G090101T15

集成阀总成

Valve Assembly

Z50G090102T15

充液阀总成

Control manifold Assembly

Z50G090103T15

溢流阀总成

safety valve

SBO330-1.4E1/112U-330
AK

行车蓄能器

accumulators

SBO210-0.5E1/112U-200
AK

停车蓄能器

accumulators

NXJ-A3

蓄能器紧固箍

Clip

NXJ-A2

蓄能器紧固箍

Clip

CC-18Z

三通接头

Connector

CC-26Z

三通接头

Connector

6GC-08-18/LNZ

隔壁接头

Connector

XC-18Z

四通

Connector

GB/T 93-1987

垫圈 8

Washer 8

GB/T 5783-2000

螺栓 M8X16

Bolt M8X16

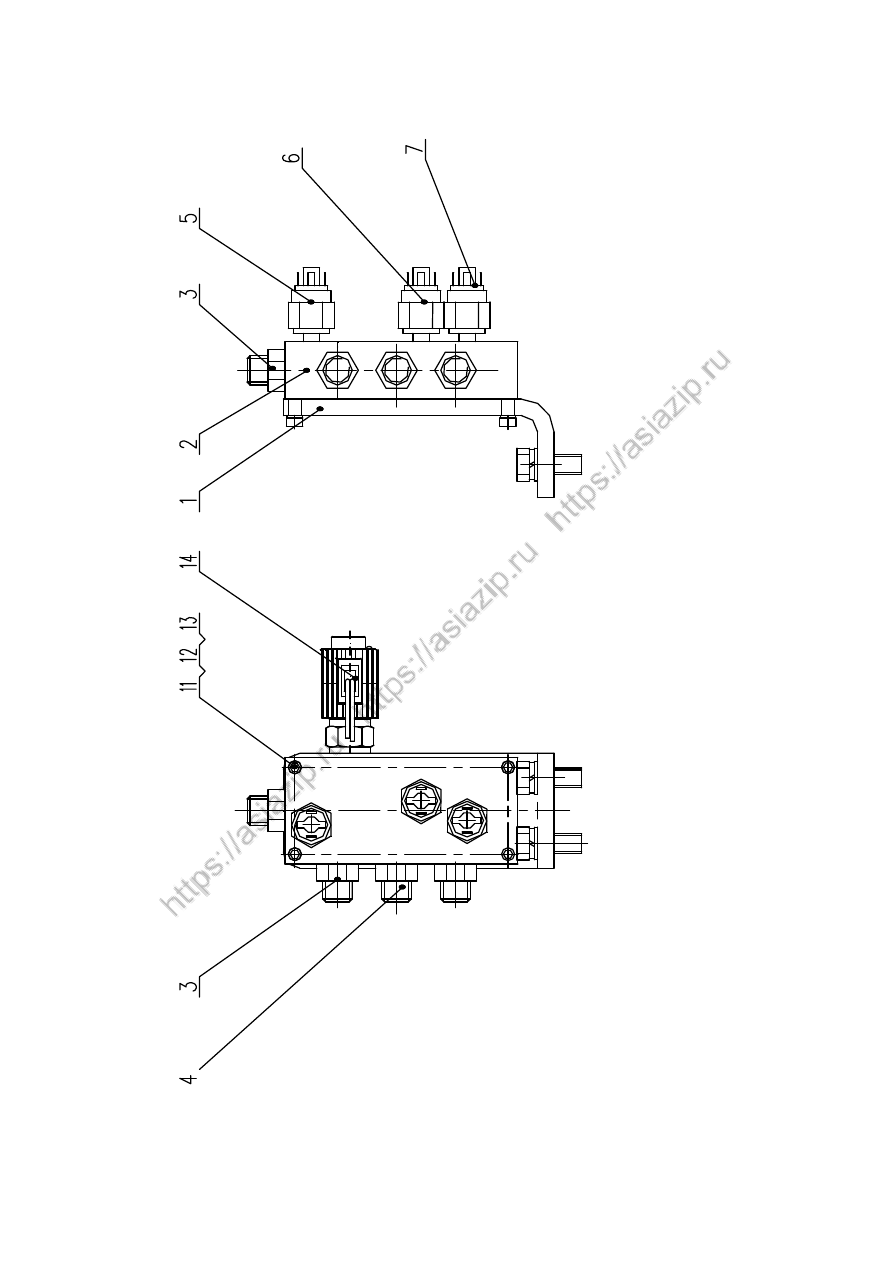

Z50G090101T15 集成阀总成 Valve Assembly

序号
No.

代号
Part No.

名称
Parts Name

数量
Qty

备注
Remark

Z50G090101001T15

集成阀支架底板

board

M22362

制动阀块总成

Valve

1CO-18-08Z

过渡接头

Connector

1CN-18-12Z

过渡接头

Connector

PS61-50-2MNZ-B-SP-RB-
FS105BarF

停车制动指示灯开关

Press on-off

PS61-50-2MNZ-A-SP-RB-
FS69BarF

紧急制动压力开关

Press on-off

PS61-50-2MNZ-B-SP-RB-
FS103BarF

低压报警开关

Press on-off

GB/T 5783-2000

螺栓 M10X30

Bolt M10X30

GB/T93-1987

垫圈 10

Washer 10

GB/T97.1-2002

垫圈 10

Washer 10

GB/T 5783-2000

螺栓 M5X50

Bolt M5X50

GB/T 93-2000

垫圈 5

Washer 5

GB/T 97.1-2000

垫圈 5

Washer 5

M22362-2

电磁阀

Valve

Z50G090102T15 Control manifold Assembly 充液阀总成

序号

No.

代号

Part No.

名称

Parts Name

数量

Qty

备注

Remark

Z50G090102001T15

充液阀支板

board

Z30090100008

螺栓

Bolt

06-463-230

充液阀

Control manifold

1CO-26-12Z

过渡接头

Connector

1CO-18-08Z

过渡接头

Connector

1CO-18-12Z

过渡接头

Connector

2OC-08-12Z

过渡接头

Connector

CC-18Z

三通接头

Connector

1-908-06-20-010Z

测压接头

Connector

GB/T 93-1987

垫圈 10

Washer 10

GB/T 97.1-2000

垫圈 10

Washer 10

GB/T 5783-2000

螺栓 M10X35

Bolt M10X35

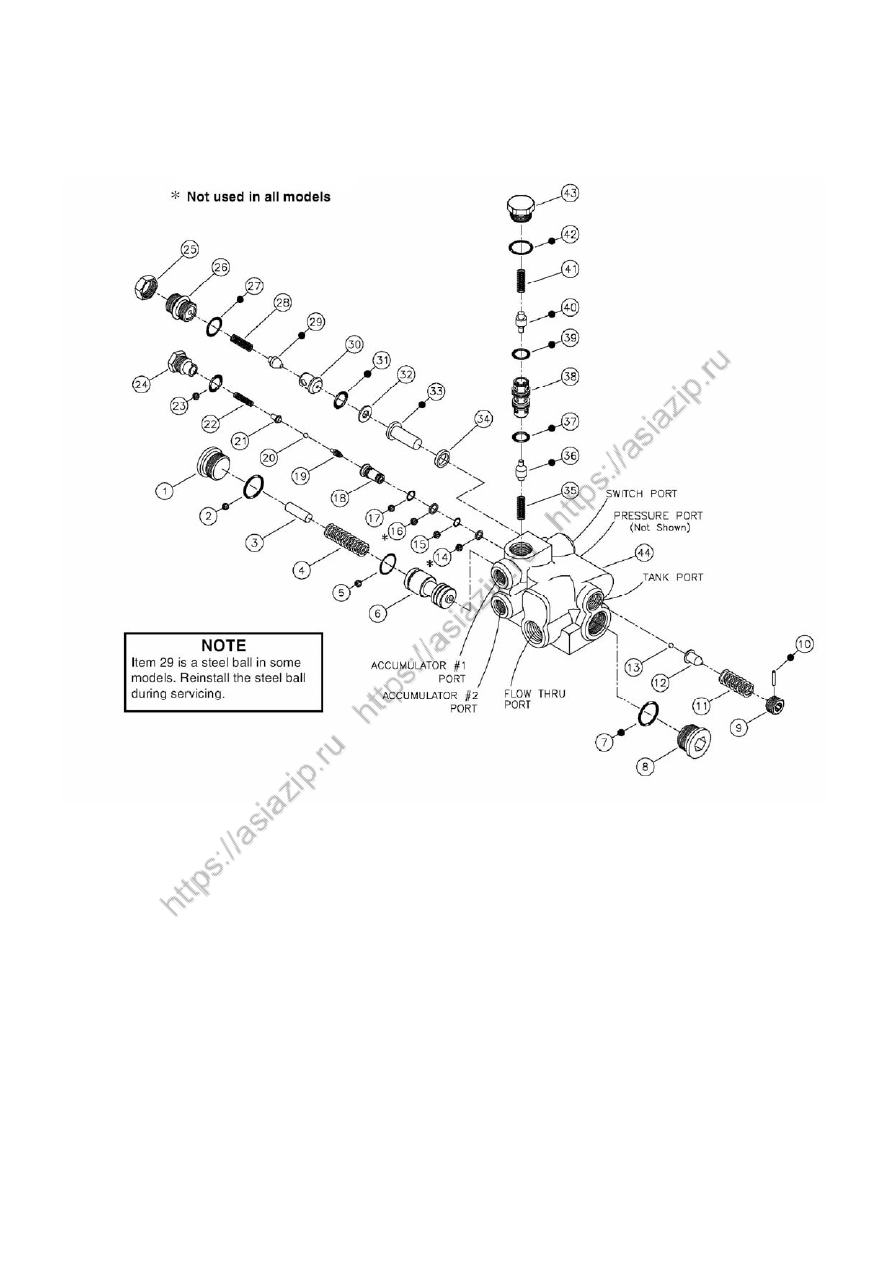

06-463-230 充液阀 Control manifold

序号

Item

代号

Part No.

名

称

Parts Name

数量

Q'ty

备注

Remark

堵头

Plug

O形圈

O-Ring

阀芯

Spool

弹簧

Spring

O形圈

O-Ring

顶杆

Pole

O形圈

O-Ring

堵头

Plug

丝堵

Plug

销子

弹簧

Spring

阀芯

Spool

滚珠

Ball bearing

垫圈

Washer

O形圈

O-Ring

垫圈

Washer

O形圈

O-Ring

阀芯

Spool

顶杆

Pole

滚珠

Ball bearing

顶杆

Pole

弹簧

Spring

O形圈

O-Ring

丝堵

Plug

螺帽

Screw cap

丝堵

Plug

O形圈

O-Ring

弹簧

Spring

顶杆

Pole

阀芯

Spool

O形圈

O-Ring

垫圈

Washer

顶杆

Pole

阀芯座

Spool Seat

弹簧

Spring

06-463-230 充液阀 Control manifold

序号

Item

代号

Part No.

名

称

Parts Name

数量

Q'ty

备注

Remark

顶杆

Pole

O形圈

O-Ring

阀芯

Spool

O形圈

O-Ring

顶杆

Pole

弹簧

Spring

O形圈

O-Ring

丝堵

Plug

阀体

Valve Body

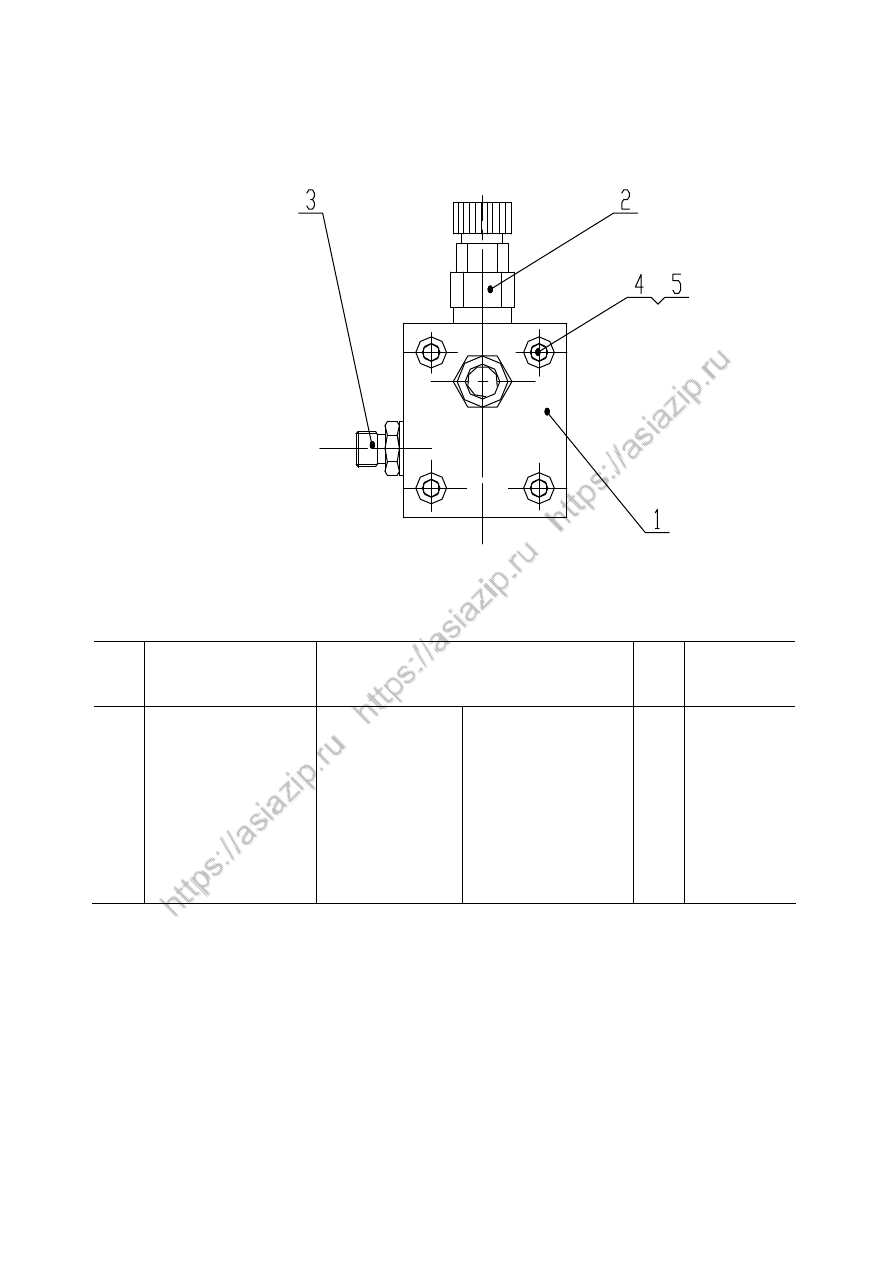

Z50G090103T15 溢流阀总成 Safety valve

序号

Item

代号

Part No.

名

称

Parts Name

数量

Q'ty

备注

Remark

P165.40.11-2

阀座

Valve body

DB10K2-40B/200Y

溢流阀

Safety valve

1CH-26-18Z

过渡接头

Connector

1CH-18Z

过渡接头

Connector

GB/T 70.1-2002

螺钉M10X55

Bolt M10X55

GB/T 93-1987

垫圈10

Washer 10

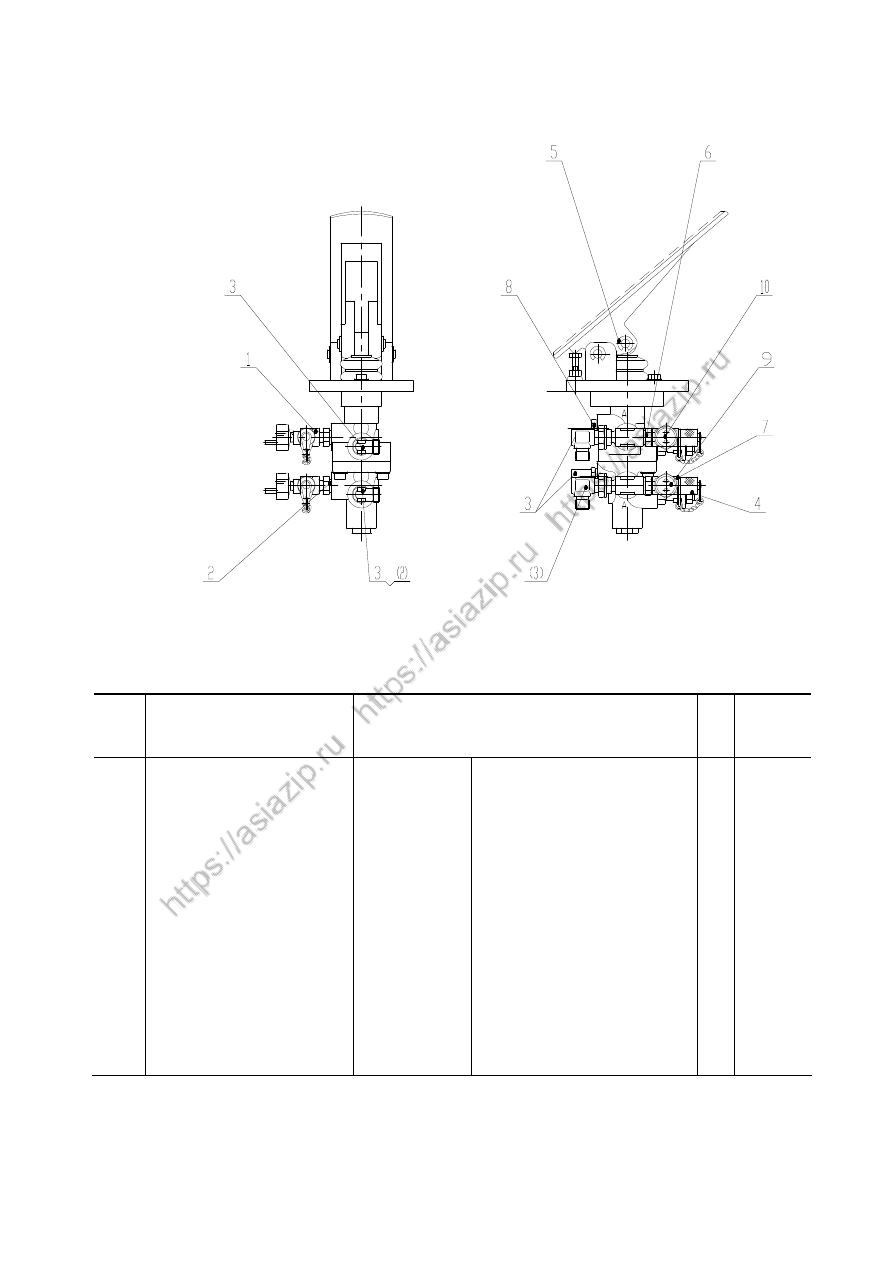

Z50G0902T15 Service Brakes 脚制动阀总成

序号

No.

代号

Part No.

名称

Parts Name

数量

Qty

备注

Remark

BC-18Z

三通接头

Connector

1C0-18-06Z

端直通接头

Connector

2C9-18Z

直角接头

Connector

1-906-24-30-010Z

测压接头

Connector

06-466-218

脚制动阀

Service Brakes

2HC-16-18Z

直接头体

Connector

GHNH-16-02-14CGZ

三通接头体

Connector

Z30090200004

螺塞

bolt

PS61-15-2MNZ-A-SP-RB-FS5

行车制动灯开关 Press on-off

PS61-30-2MNZ-A-SP-RB-FS3

切断动力开关

Press on-off

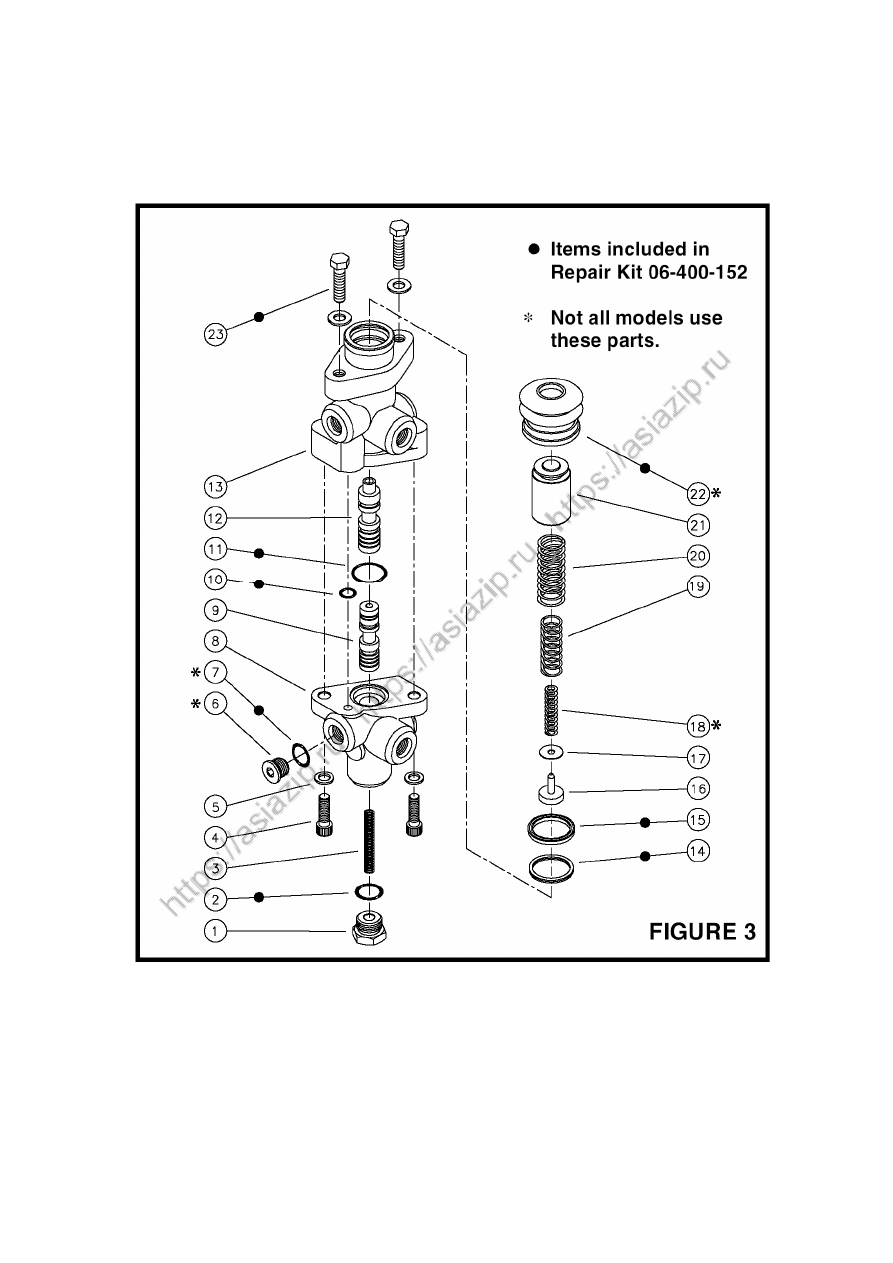

06-466-218 脚制动阀 Service Brakes

序号

Item

代号

Part No.

名

称

Parts Name

数量

Q'ty

备注

Remark

丝堵

Plug

O形圈

O-Ring

弹簧

Spring

螺栓

Bolt

垫圈

Washer

丝堵

Plug

O形圈

O-Ring

阀体

Valve Body

阀芯

Spool

O形圈

O-Ring

O形圈

O-Ring

阀芯

Spool

阀体

Valve Body

密封

Seal

CUP

弹簧挡圈

Ring

垫片

Washer

弹簧

Spring

弹簧

Spring

弹簧

Spring

活塞

Piston

安全罩

Cover

螺钉

Screw

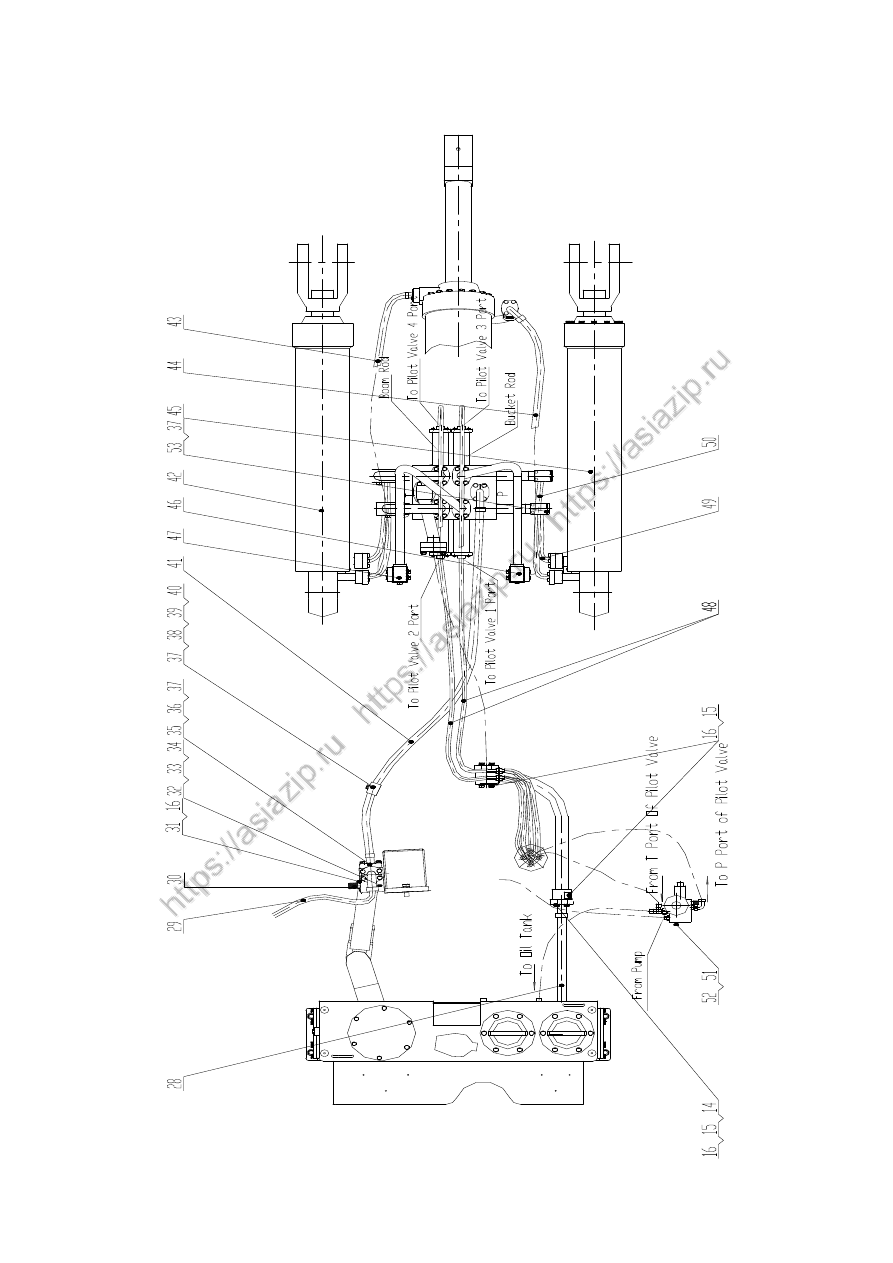

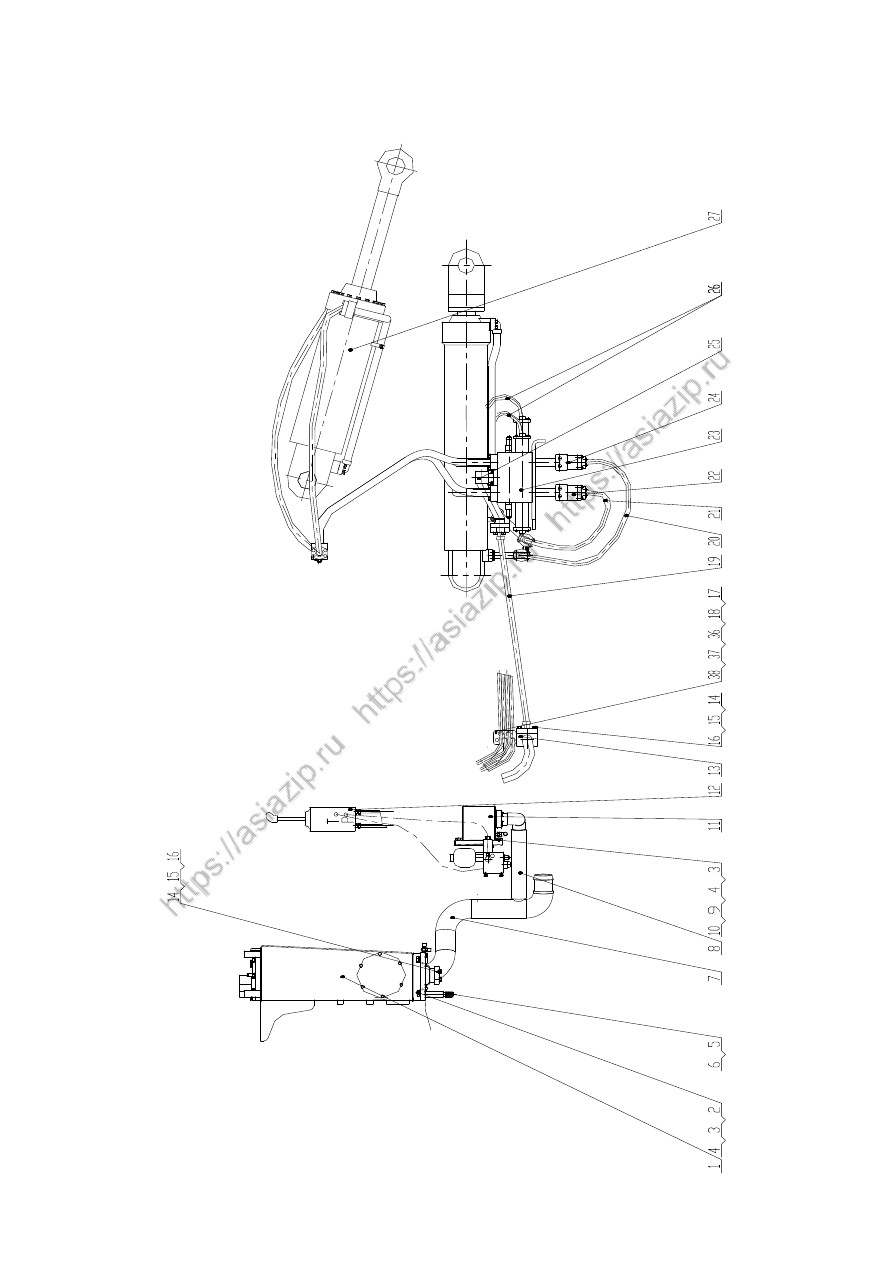

Z50G10T15

工作液压系统

Implement Hydraulic System

序号

No.

代

号

Part No.

名

称

Parts Name

数量

Q’ty

备

注

Remark

Z50G1001T15

液压油箱

Hydraulic Oil Tank

GB/T5783-2000

螺栓 M16X40

BoltM16X40

GB/T93-1987

垫圈 16

Washer16

GB/T97.2-2002

垫圈 16

Washer16

1H-30-33FAZ

接头体

Connector

20030-30-12FAZ

接头体

Connector

做随机备件，不

装配 Spare

Part

Z50G1003T15

箱端吸油管总成

Steel Tube
Assembly

Z50G1004T15

吸油管总成

Steel Tube
Assembly

GB/T5783-2000

螺栓 M16X45

BoltM16X45

10 Z50G080000001T7

纸垫

Gasket

T6DM-B35-3L03-C1M0

叶片泵

Pump

Z50G1005T15

先导液压系统

Pilot Hydraulic
System

Z50G1002T15

回油管总成

Steel Tube
Assembly

FL-24Z

法兰

Flange

GB/T5783-2000

螺栓 M12X35

BoltM12X35

GB/T93-1987

垫圈 12

Washer12

Z50G100000002T15

先导管过渡板

Plate

6C-16/LNZ

过板接头

Connector

87311-24-24Z/87341-24
-24ZX1T24AGX1190

胶管

Hose

87392-16-16H130Z/87342-16-16Z
X4SP16AGX1325 V270°+RS YWEX

胶管

Hose

87392-16-16Z/87342-16-16ZX
4SP16AGX1360 V270°+RS YWEX

胶管

Hose

Z50G1013T15

提升缸小腔硬管
总成

Steel Tube
Assembly

Z50G1009T7

多路阀总成

Multi-Way Inverter
Valve

Z50G1014T15

提升缸大腔硬管
总成

Steel Tube
Assembly

Z50G1015T15

阀端回油管总成

Steel Tube
Assembly

20491-16-04TZX
1T04AGX1965 V270°

胶管

Hose

Z50G1006T15

翻斗缸总成

Tilting Cylinder

87391-24-24Z/87311-
24-24ZX1T24AGX730

胶管

Hose

Z50G10T15

工作液压系统

Implement Hydraulic System

序号

No.

代

号

Part No.

名

称

Parts Name

数量

Q’ty

备

注

Remark

87312-20-16Z/20592-42
-16TZX4SP16AGX1165

胶管

Hose

PT-3-DKL

测压接头

Connector

GB/T70.1-2000

螺钉 M12x100

Bolt M12X100

Z50G100000001T15

汇流体

Connector

GB/T3452.1-1992

O 形圈 37.5X3.55

O-Ring37.5x3.55

1DFL-42-20L125Z

法兰过渡接头

Connector

FL-20Z

法兰

Flange

GB/T5783-2000

螺栓 M10X30

BoltM10X30

GB/T93-1987

垫圈 10

Washer10

GB/T6170-2000

螺母 M10

Nut M10

GB/T5783-2000

螺栓 M10X55

BoltM10X55

Z50G100000004T15

上管夹

Clip

87392-20-20Z/87312-20-
20ZX4SH20AGX2010 DCN

胶管

Hose

Z50G1007T15

左提升缸总成

Tilting Cylinder

87392-16-16ZX4SP16AGX
1345 V0° STC

胶管

Hose

87392-16-16ZX4SP16AGX
1265 V90° YWES

胶管

Hose

Z50G1008T15

右提升缸总成

Tilting Cylinder

Z50G1010T7

翻斗缸大腔硬管
总成

Steel

Tube

Assembly

Z50G1011T7

翻斗缸小腔硬管
总成

Steel

Tube

Assembly

20441-16-04Z/20491-16
-04ZX1T04AGX1300 V90°

胶管

Hose

87392-16-16Z/87342-16
-16ZX4SP16AGX1360

V90°+RS

YWEX

胶管

Hose

87392-16-16H130Z/87342-16
-16ZX4SP16AGX1325

V90°+RS

YWEX

胶管

Hose

GB/T5783-2000

螺栓 M8X20

Washer8

GB/T93-1987

垫圈 8

Bolt M8X20

GB/T5783-2000

螺栓 M10X20

Bolt M10X20

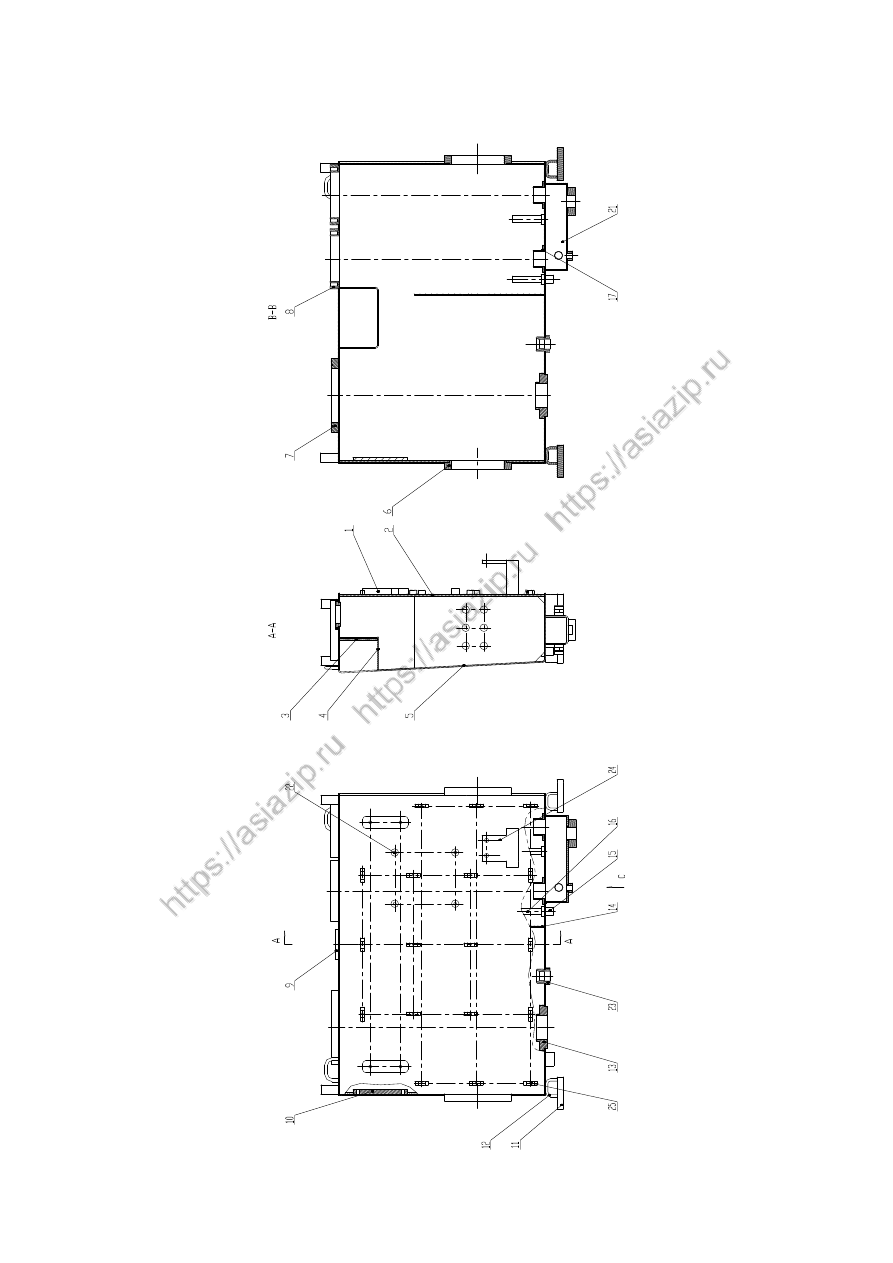

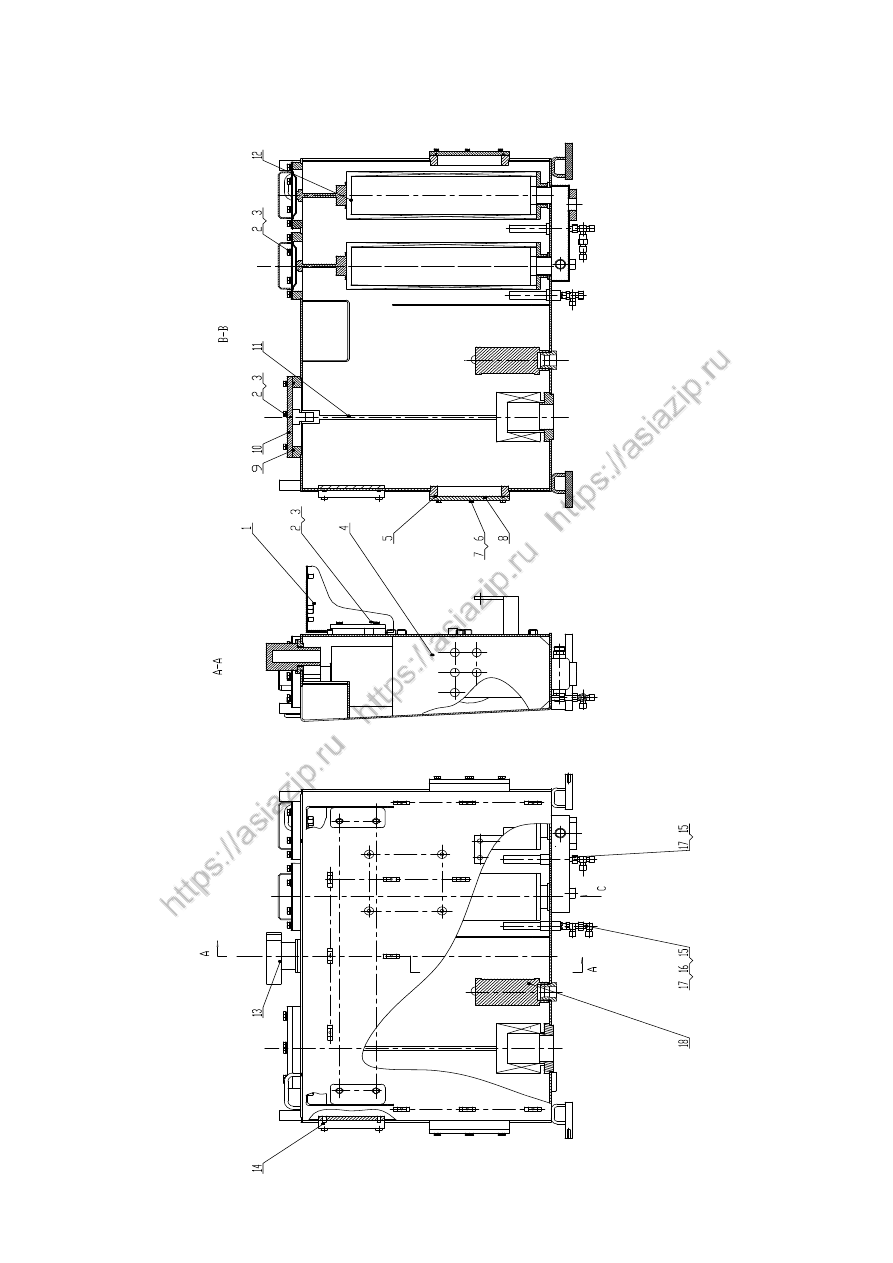

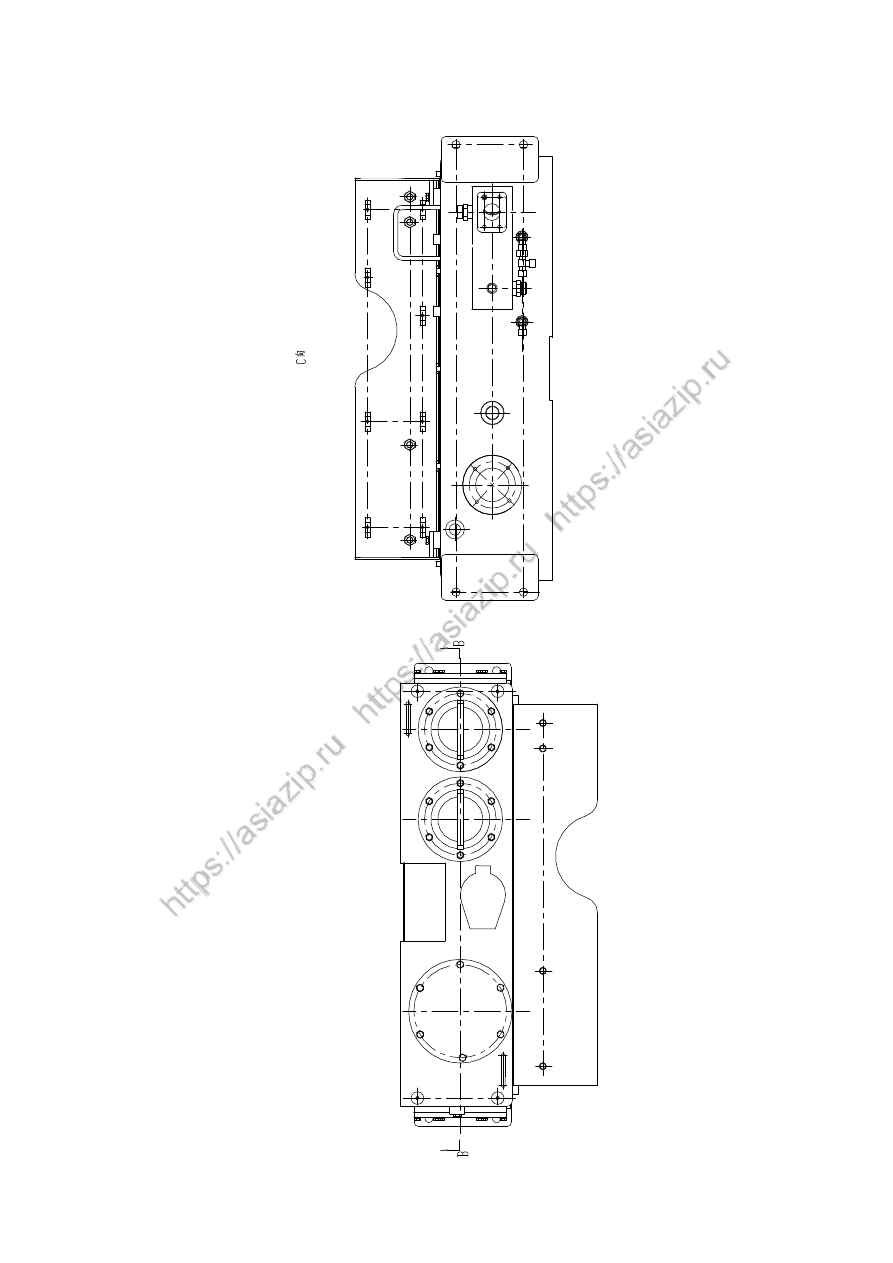

Z50G1001T15

液压油箱

Hydraulic Oil Tank

序号

代

号

名

称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

Z50G100101T15

机罩支撑

Support Plate

GB/T5783-2000

螺栓 M10X25

BoltM10X25

GB/T93-1987

垫圈 10

Washe10

Z50G100102T15

油箱体

Oil Tank Body

GB/T3452.1-1992

O 型圈 180X3.55

O-Ring180x3.55

GB/T93-1987

垫圈 8

Washer8

GB/T5783-2000

螺栓 M8X25

Bolt M8X25

Z50E100100007

清洗法兰

Flange

GB/T3452.1-1992

O 型圈 200X3.55

O-Ring200x3.55

Z50E100103T56

盖板总成

Plate Assembly

TL369C（L=665）

吸油过滤器

Filter

TL369D

回油滤油器

Filter

TK50E

空滤器

Air Cleaner

YWZ-150(刻度)

液位计

Instrument

1CH-18Z

接头

Connector

1CH9-18OGZ

接头

Connector

CC-18Z

接头

Connector

WU160X100-J

冷却泵吸油滤

Filter

Z50G100102T15

油箱体

Oil Tank Body

序号

代

号

名

称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

Z50G100102001T15

连接板

Plate

Z50G100102002T15

侧围板

Plate

Z50G100102003T15

封板

Plate

Z50G100102004T15

围板

Plate

Z50G100102005T15

主围板

Plate

Z50E100101008T56

清洗法兰座

Seat

Z50G100102006T15

法兰一

Flange

Z50G100102008T15

法兰座

Seat

Z5EH100100001T4

空滤器座板

Seat

CG50.10.4.1-6

油标座板

Seat

Z50G100102009T15

支座

Seat

Z50G100102010T15

垫板

Plate

Z50G100100003T7

吸油滤座板

Seat

Z50G100102011T15

隔板

Plate

Z50G100100008T7

底座

Seat

Z50G100100007T7

小回油管

Steel Pipe

Z50G100102012T15

回油滤座板

Seat

Z50E100101005T56

联接块

Block

ZL40.10.1.1-16

吊环

Flying rings

Z30100100010

放油接头座

Seat

Z50G1001021T15

回油箱总成

Tank Assembly

Z50G100100011T7

空滤器座子

Seat

Z50G100100010T7

冷却泵吸油接头

Connector

P3B080100025T6

滤油器支架

Bracket

Z35G120901001T8

泡膜扣固定卡板

Board

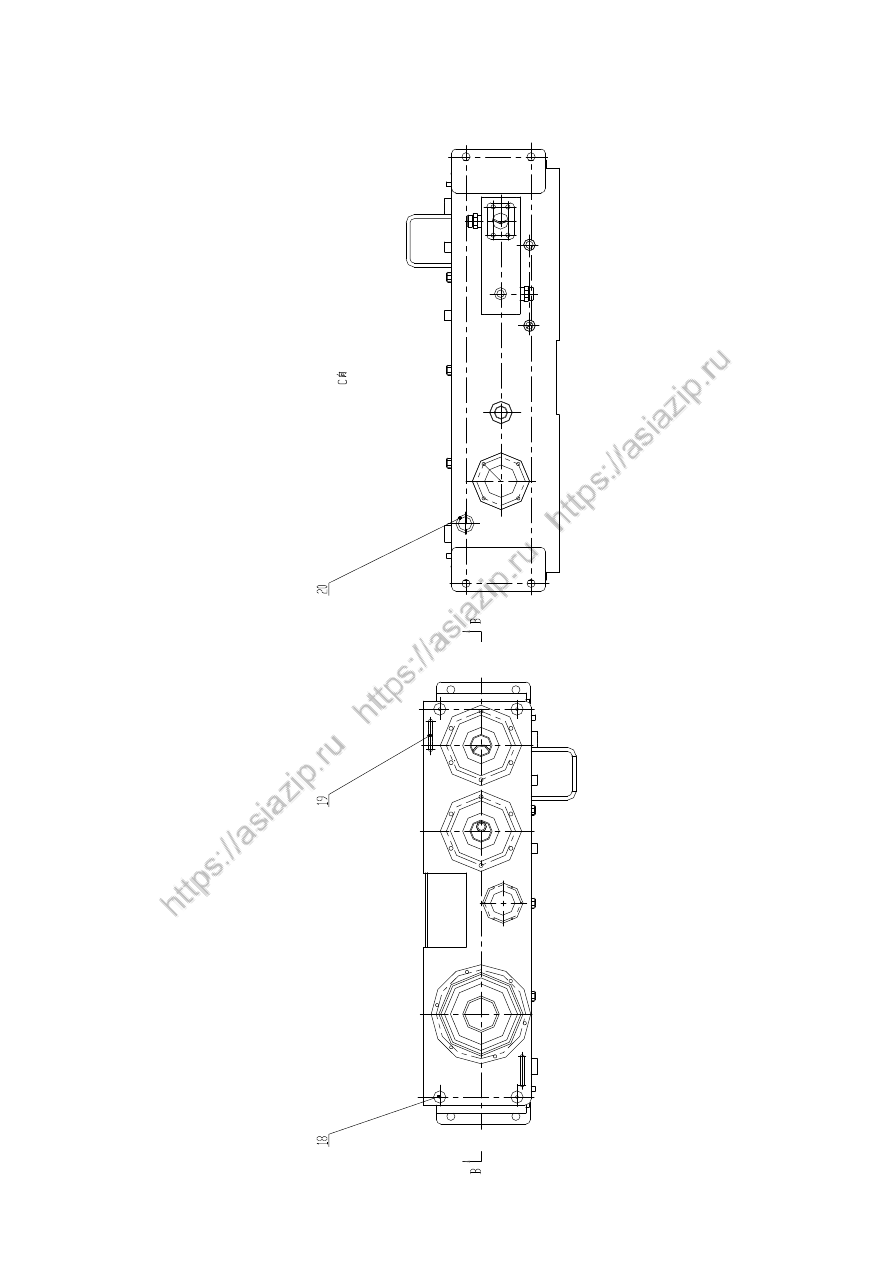

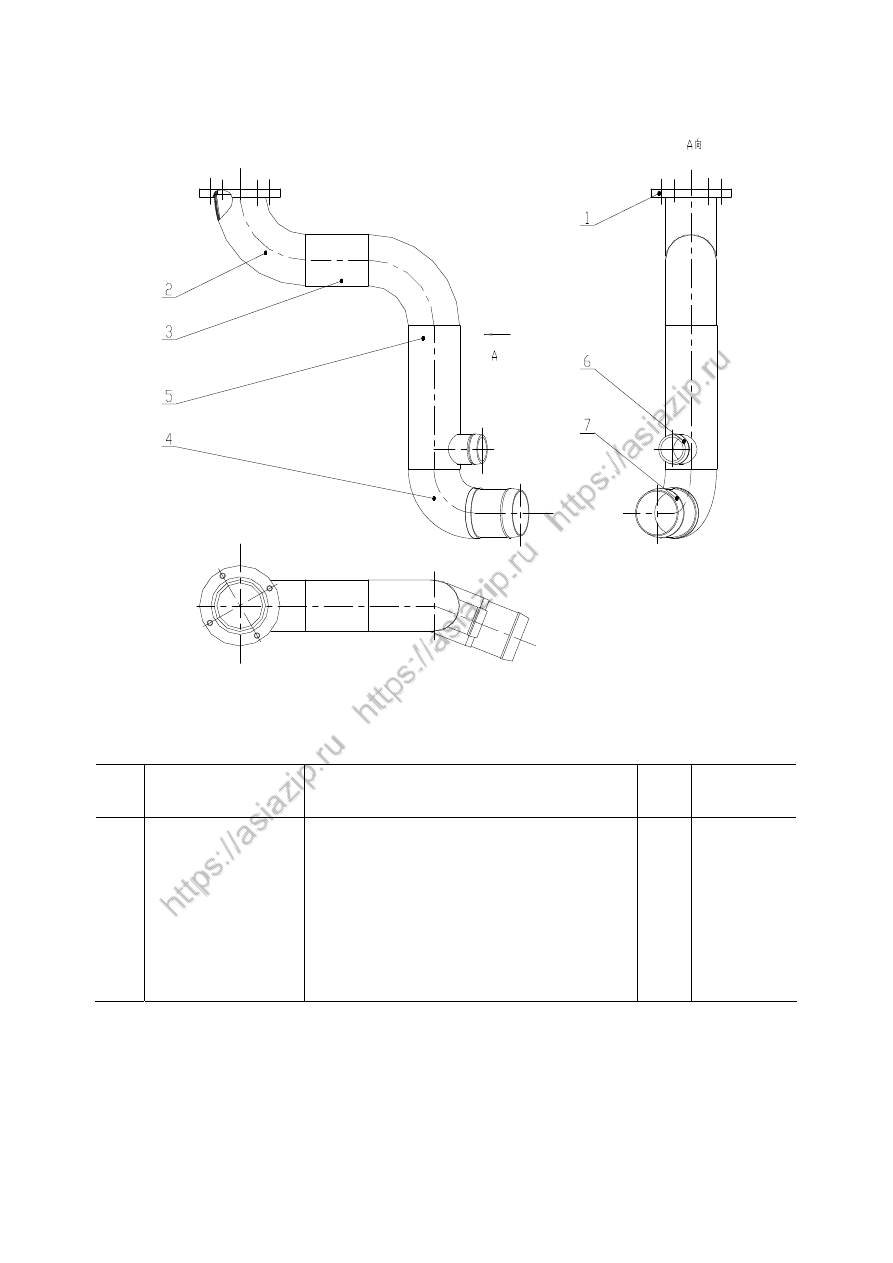

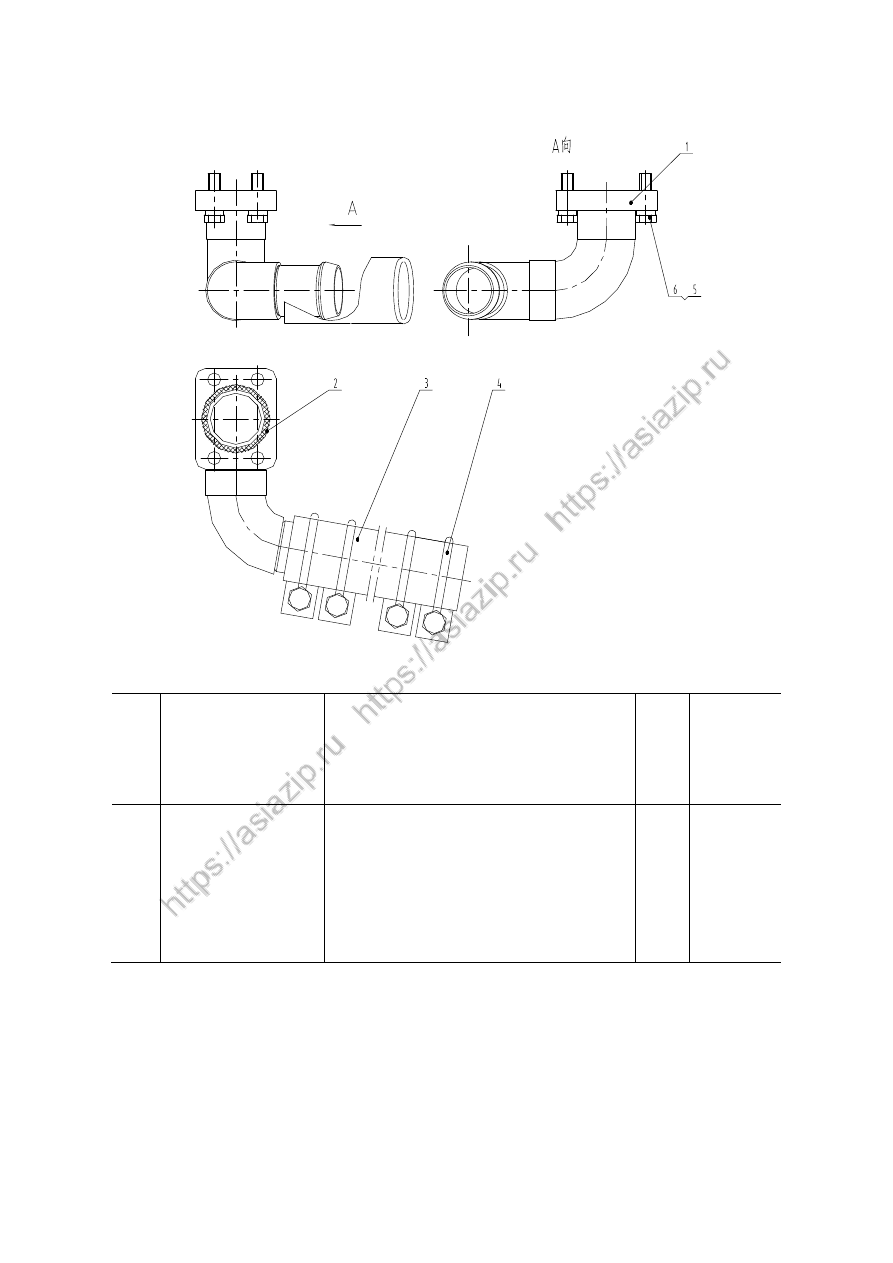

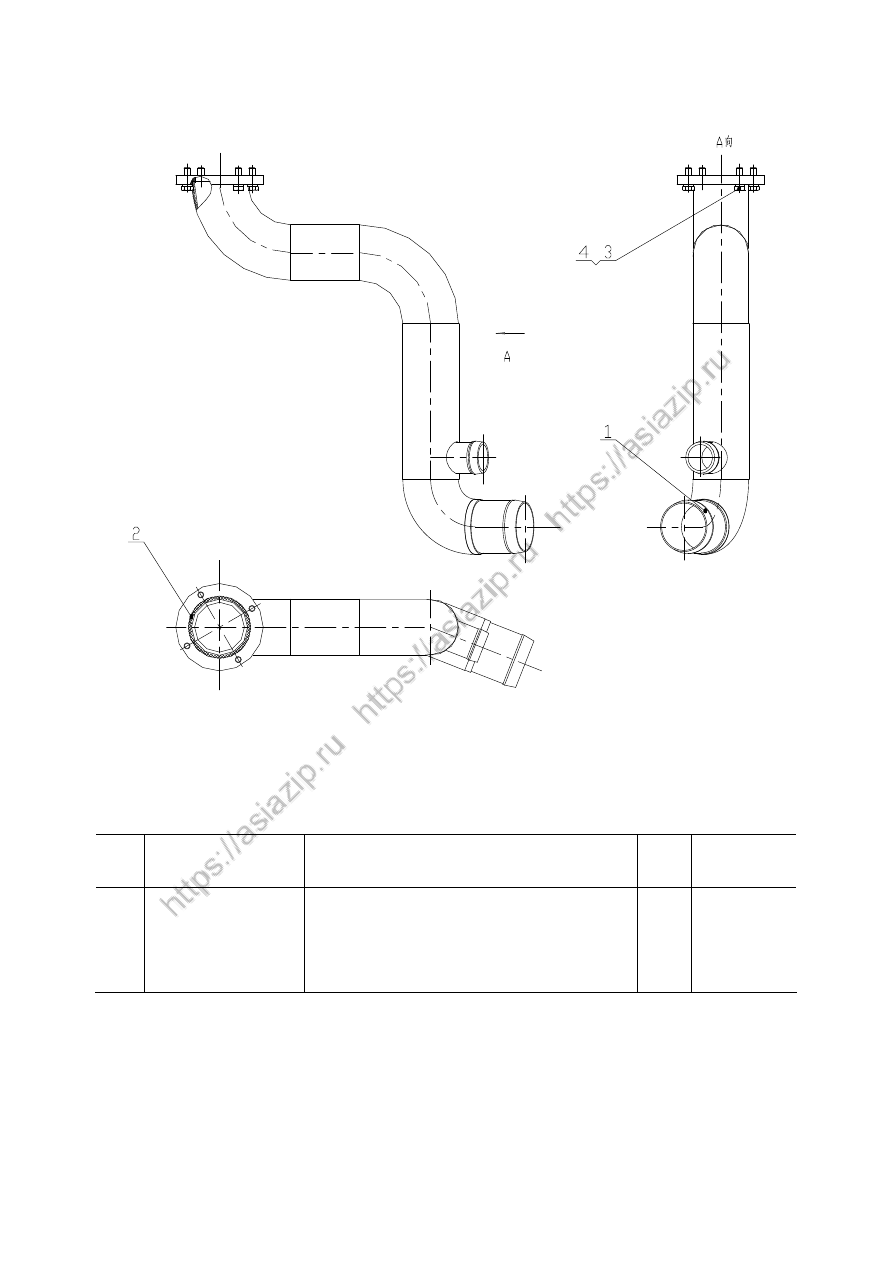

Z50G100301T15

箱端吸油管

Steel Pipe Assembly

Z50G100301T15

箱端吸油管

Steel Pipe Assembly

序号

代

号

名

称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

Z50G100300001T7

法兰

Flange

GB/T12459-2005

90°长弯头

Elbow

90 E(L)80-4

Z50G100300002T15

连接管一

Steel Pipe

GB/T12459-2005

90°短弯头

Elbow

90 E(S)80-4

Z50G100300003T15

连接管二

Steel Pipe

CG50.10.9-2.

软管接头

Connector

Z50G080100006T7

软管接头

Connector

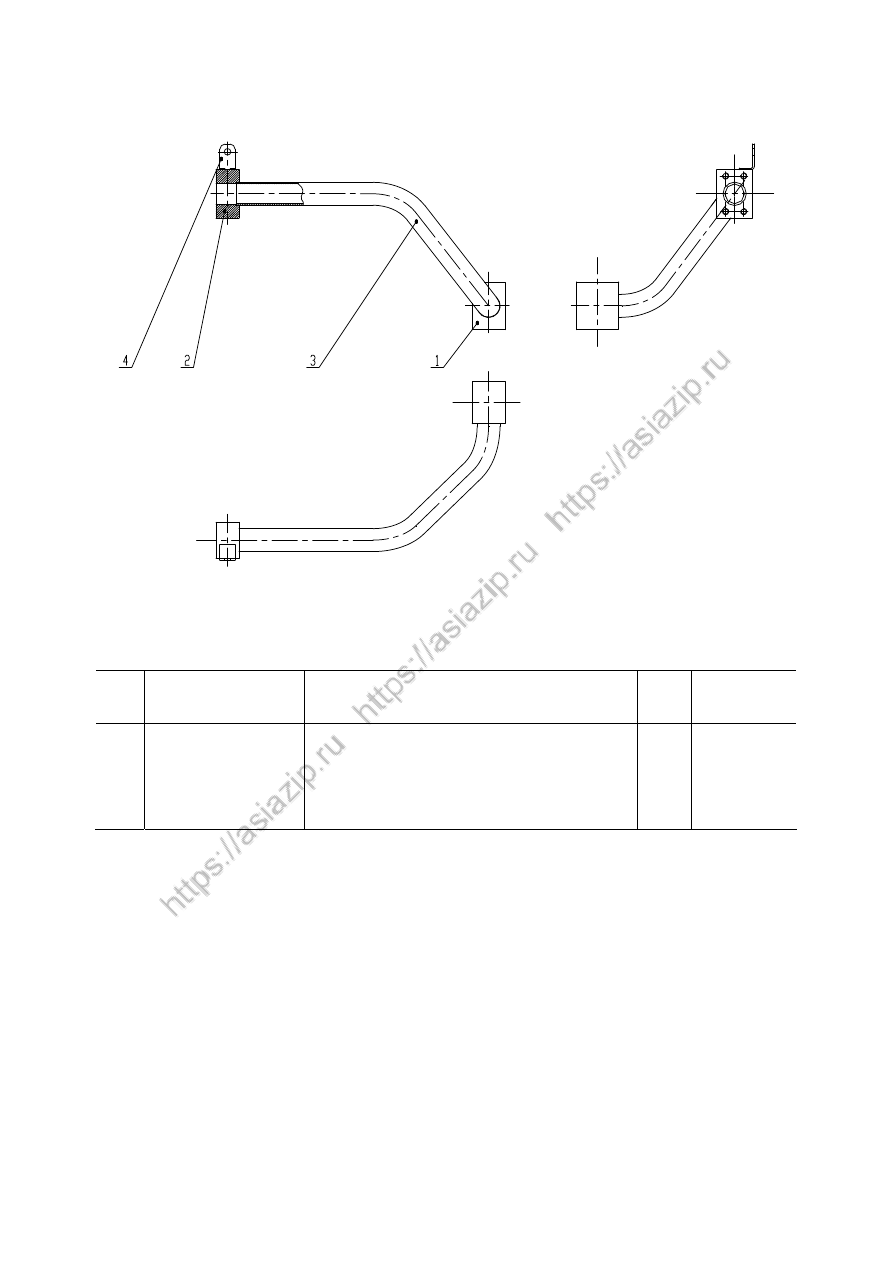

Z50G1004T15

吸油管总成

Steel Tube Assembly

Z50G1004T15

吸油管总成

Steel Tube Assembly

序号

代

号

名

称

数量

备注

Item Part

No.

Parts

Name

Q‘ty Remark

Z50G100401T15

吸油管

Steel Pipe

GB/T3452.1-1992

O 形圈 58 x 3.55

O-Ring58X3.55

3 φ

51X330

吸油胶管

Hose

4 φ

65-

钢丝卡箍

Clip

GB/T5783-2000

螺栓 M12x40

Bolt

M12x40

GB/T93-1987

垫圈 12

Washer12

CHENGGONG CG958H. Каталог запчастей - часть 3
