CHENGGONG CG958H. Каталог запчастей - часть 7



192

Z50G14T17

工作装置（二）

  Implement ( II )



序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

ZL40.14.6

销轴总成

Pin Shaft Assembly

1

2

CG50.14-5

骨 架 式 防 尘 圈

110X126

Seal Ring 110X126

2

3

CG50.14-2

轴套

Bushing

1

4

Z50F1412

摇臂

Rocker Arm

1

5

ZL40.14.5

销轴总成

Pin Shaft Assembly

1

6

ZL40.14-1

垫圈

Washer

4

7

CG50.8.6-3

螺套

Screw Sleeve

4

8

ZL40.14.7

销轴总成

Pin Shaft Assembly

1

9

CG50.14-6

骨 架 式 防 尘 圈
85X99

Seal Ring

85X99



4

10

CG50.14-3

轴套

Bushing

2

11

ZL40.14.4

销轴总成

Pin Shaft Assembly

1

12

Z50F1402

拉杆

Pull Rod

1

B1

GB/T5783-2000

螺栓 M12X25

Bolt

M12X25



4

B2

JB7940.1-1995

油杯 M10X1

Oil Cup M10X1

4



















































































193

Z50G14T17

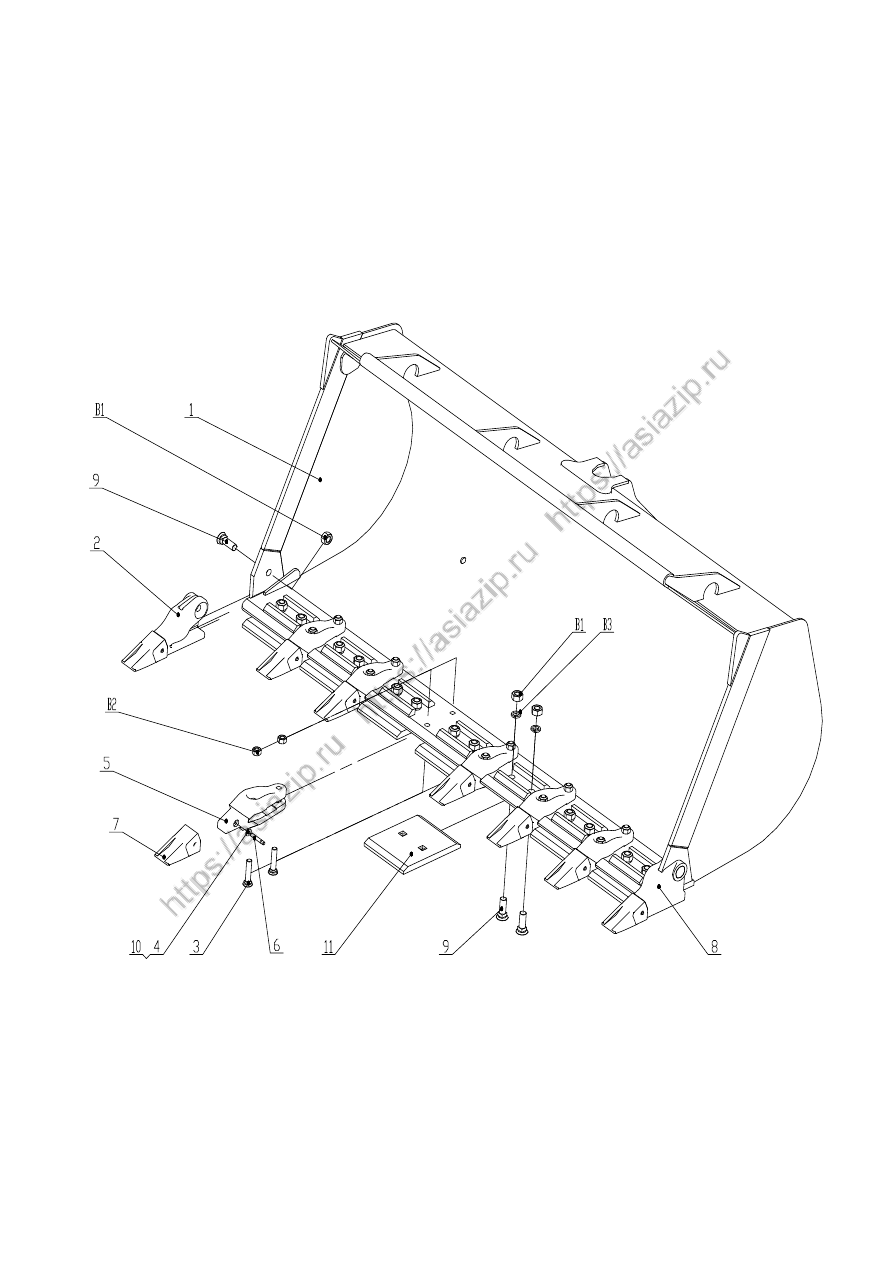

工作装置（三）

  Implement ( III )























194

Z50G14T17

工作装置（三）

  Implement ( III )



序号

Item



代号

Part No.



名



称

Parts                          Name



数量

Q'ty



备注

Remark



1

Z50G140101T17

铲斗

Bucket

1

2

Z50F140000002

右侧斗齿

Teeth

1

3

Z50F140000008

沉头方颈螺栓



Bolt

12

4

Z30140100003A

卡环

Clip

8

5

Z50F140000006

中斗齿

Bucket Tooth

6

6

Z50F140000005

销轴

Pin Shaft

8

7

Z50F140000007

斗齿靴

Boot-Bucket Tooth

8

8

Z50F140000009

左侧斗齿

Teeth

1

9

CG40.14-22

沉头方颈螺栓



Bolt

16

10

Z30140100005

橡胶皮套



Rubber Cover

8

11

Z50F660000001

可卸防磨板

Plate

7

B1

GB/T6170-2000

螺母

M30

Nut M30

16

B2

GB/T6170-2000

螺母

M24

Nut M24

12

B3

GB/T93-1987

垫圈 30

Washer 30

14














































































































195

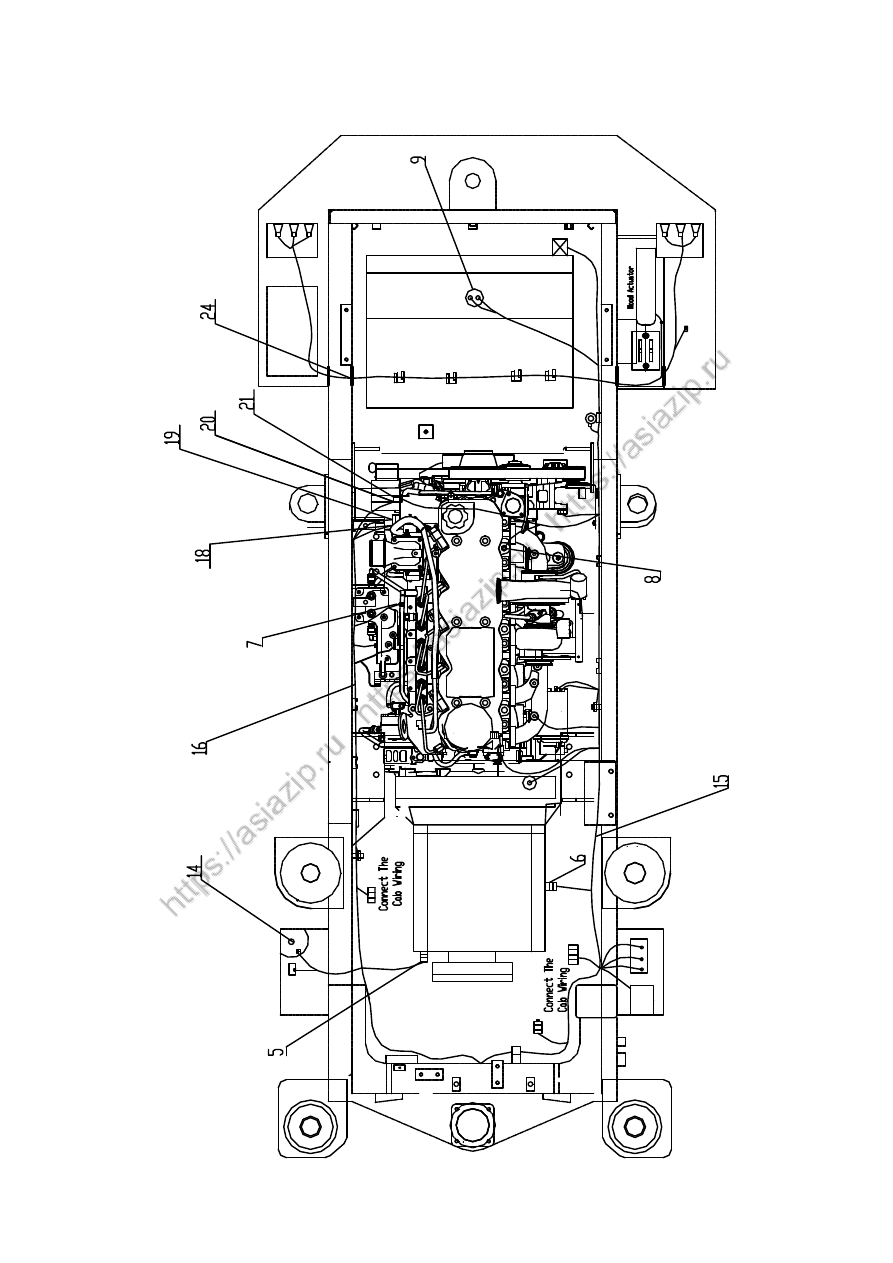

电气系统



Electrical System





























196

Z50G15T17

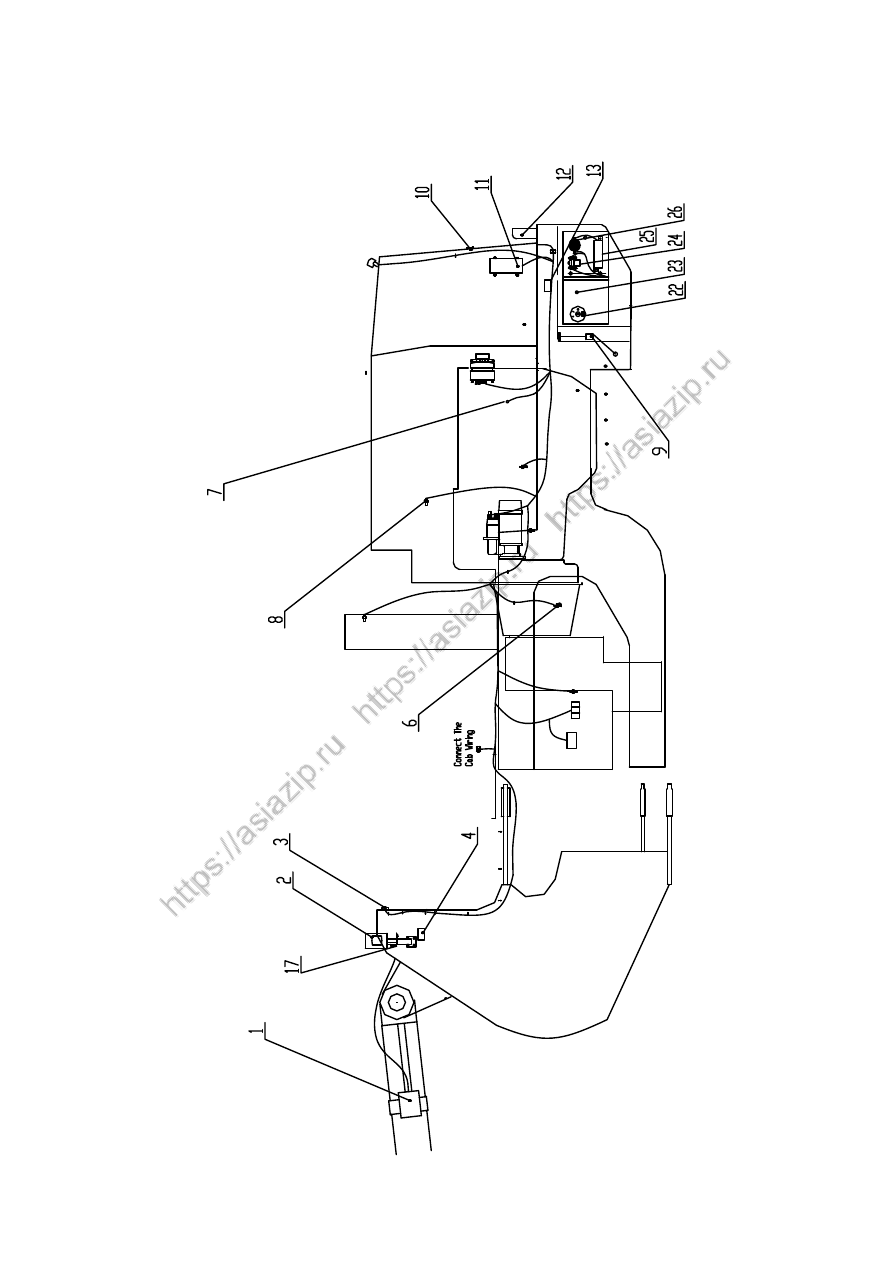

车架线路



Chassis Wiring







197







198

Z50G15T17

电气元件

Electrical Component



序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

1

ZDSPK-1

铲斗找平控制器

Bucket Positioned CON

1

UB

2

CG.G

前组合灯

Front Combined Lamp

2



3

ZDTSK-1

动臂提升控制器

Lift Kick-out Control

1

UK

4

F

前侧面反射器

Side Reflector

2



5

M10×1

换档压力传感器

T/C Oil Pressure SW

1

DQP

6

M14×1.5

变矩器油温传感器

T/C Oil Temp Sensor

1

DQT

7

NPT 1/8

机油压力传感器

Oil Pres.Sensor

1

DWP

8

NPT 1/2

发动机水温传感器

Coolant Temp.Sensor

1

DET

9

226 801 015 001C

燃油传感器

Fuel Level Sensor

1

DOL

10

T

后反射器（红色）

Tail Reflector

2



11

3T1815

倒车报警器

Back-up alarm

1

HR

12

CG.ML

后组合灯

Tail Combined Lamp

2



13

M

车身反射器

Side Reflector

2



14

30W/24V

洗涤器

Washer motor

1

MS

15

Z50G1503T17

车架线束

Chassis Harness

1



16

Z50G150301T17

发动机线束

Engine Harness

1



17

N024

电喇叭

Horn

1

HO

18

DTP06-4S

4 针连接器

Receptacle Kit(4 pin)

1

J3

19

DRC26-50S-04

50 针连接器

Receptacle Kit(50Pin)

1

J2

20

DTP06-3S

J1939 插座

Receptacle Kit(3 pin)

3

J4

21

DT04-3P

终端电阻

Terminating Resistor

3

J5

22

JK862A

电瓶负极开关        Battery Disconnect SW

1

SB

23

2NT1-7

后机罩倾翻开关

Hood Tilt SW

1

SCD

24

MZJ-50/006

启动继电器

Start Relay

1

KS

25

ANL 125A+PANL-C

单路熔断器总成

Fuse 125 A

1

FP

23

3916302

加热继电器

AIH Relay

1

KE

24

φ60×35



护孔圈

Rubber Ring

2





















































199

Z50G15T17

机棚电气总成

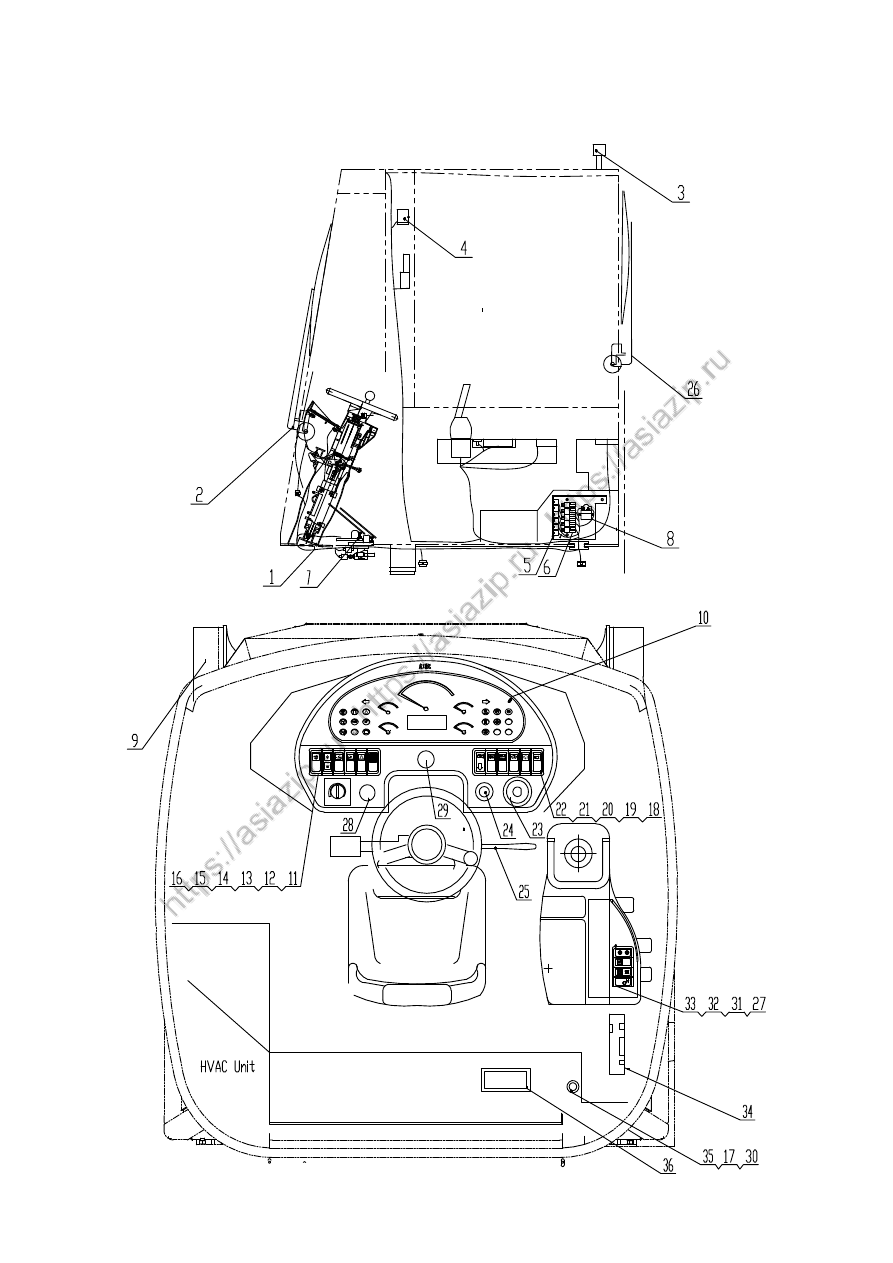

  Cab Electrical Equipment Group







200

Z50G15T17

电气元件

Electrical Component



序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

1

Z50G1502T17

驾驶室线束

Cab Harness

1



2

CG50H-A

前雨刮器

Front Window Wiper

1

MWF

3

35.091.000.42

旋转警示灯

Rotating Beacon

1

LC

4

CG.F1 10W/24V

壁灯

Dome Lamp

2

LW

5

JQ201S-PLD

继电器

Relay

8

K

6

JQ604

闪光器

Flasher

2

KFR/KFT

7

WM526/350827

电控油门踏板

Electric Governor

1

SOA

8

MZJ-100A/006

附件继电器

Main Relay

1

KG

9

50W/24V

前工作灯

Front Flood Lamp

2

LF

10

DJC-10H

电子监测器

Electronic Monitor

1

UI

11

JK993-052b-2.61B/2.61A  空调风量开关

Fan Speed SW

1

SAC

12

JK993-052b-2.38/2.37

空调模式开关

Heating and AC SW

1

SA

13

JK993-000-3.67

前工作灯开关

Front Flood Lamp SW

1

SLF

14

JK993-000-3.67

后工作灯开关

Tail Flood Lamp SW

1

SLR

15

JK993-000-2.4

应急警示灯开关

Hazard SW

1

SLA

16

JK993-000-3.40

旋转警示灯开关

Rotating Beacon SW

1

SLC

17

HDC16-9

诊断插座保护盖

Cab

1



18

JK993-045-2.5

前窗雨刮开关

Front Wiper SW

1

SWF

19

JK993-045-2.28

后窗雨刮开关

Front Wiper SW

1

SWR

20

JK993-000-2.6

洗涤泵开关

Washer Motor SW

1

SSF

21

JK993-065-8.1

怠速调整开关

Idle/Dia  SW

1

SI

22

JK993-000-7.98

故障诊断开关

Diagnosis SW

1



SD

23

JK430

起动开关

Engine Start SW

1



SS

24

LP01012

点烟器

Cigarette Lighter

1

EC

25

303A

组合灯开关

Lamp SW

1

SLG

26

CG50H-A

后雨刮器

Rear Window Wiper

1

MWR

27

JK993-000-8.34

集中润滑开关

Intermediate Lube SW

1

SHC

28

ZB2BS54C+ZB2BZ102C

停车制动按钮

Parking Button

1

SP

29

CZ-315

电源插座

24V Power Receptacle

1

CS

30

1060-16-0144

诊断插座插针

Pin

5



31

JK993-000-12.61

车辆减震开关

Ride Control SW

1

SRC





201

Z50G15T17

电气元件

Electrical Component



序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

32

JK993-000-4.67/4.67

动 力 截 断 选 择 开
关

Neutralizer  Override
SW

1

SDP

33

JK993-000-13.44/13.43  操作琐止开关

Hydraulic Lock SW

1

SHL

34

TK-727

收放机

Radio

1

RD

35

HD10-9-1939P

维修用插座

ServiceTool Connector

1

J1

36

15713-24/16-2-1-A

24 路保险

Fuse

1

FP



























































































































































































































































































































202

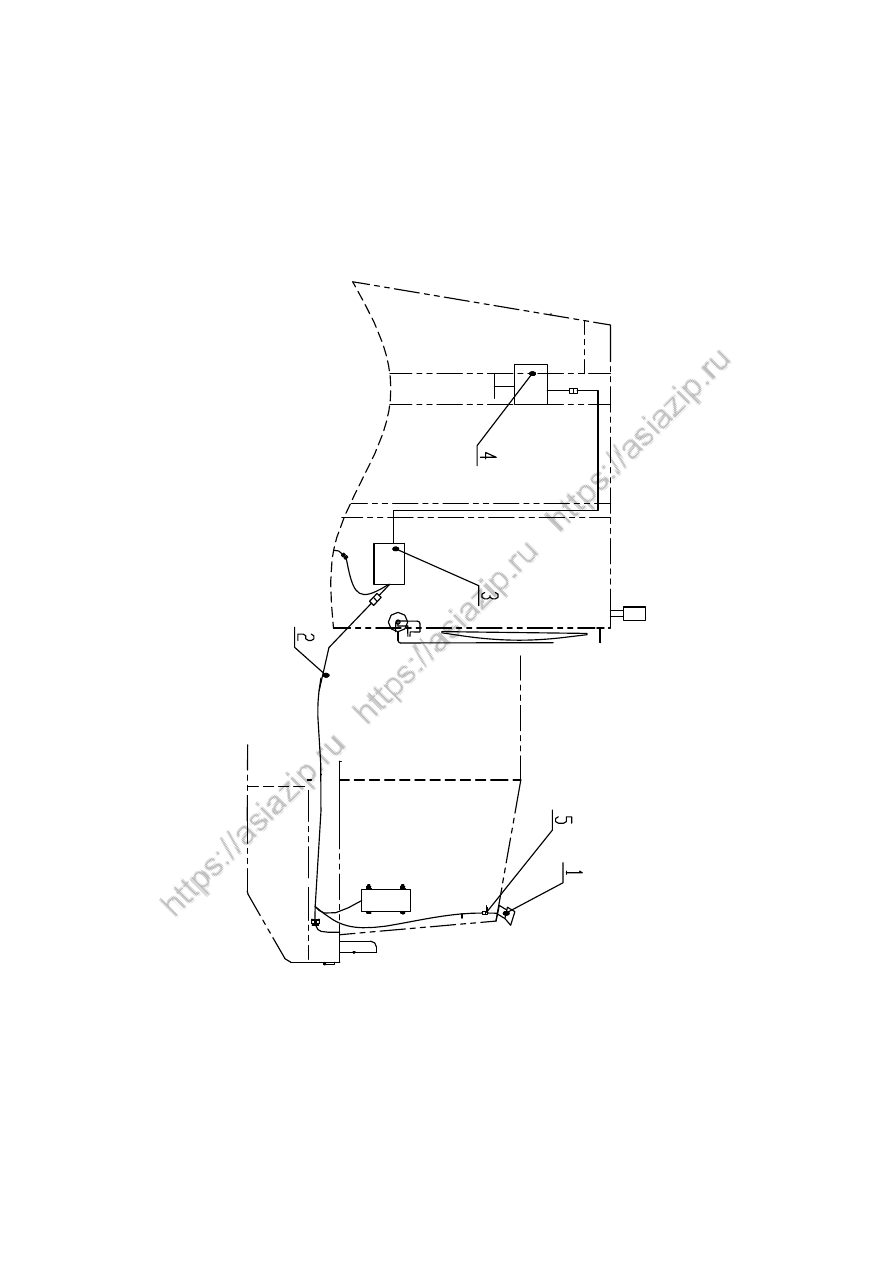

车载后视监控系统

 Vehicle Rear Video System

(Optional)



















203

Z50G15T17

电气元件

Electrical Component



序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

1



AE-CM11B



红外摄像头



Camera



1



URA

2



L

后视线束



Harness



1





3



AE-CB112



控制盒



Controller



1



URV

4



AE-TM56E



显示器



LCD



1



URI

5



JS-200T



扎带



Locking Cable Ties



5





















































































































































































































































































































204

Z50G15T17

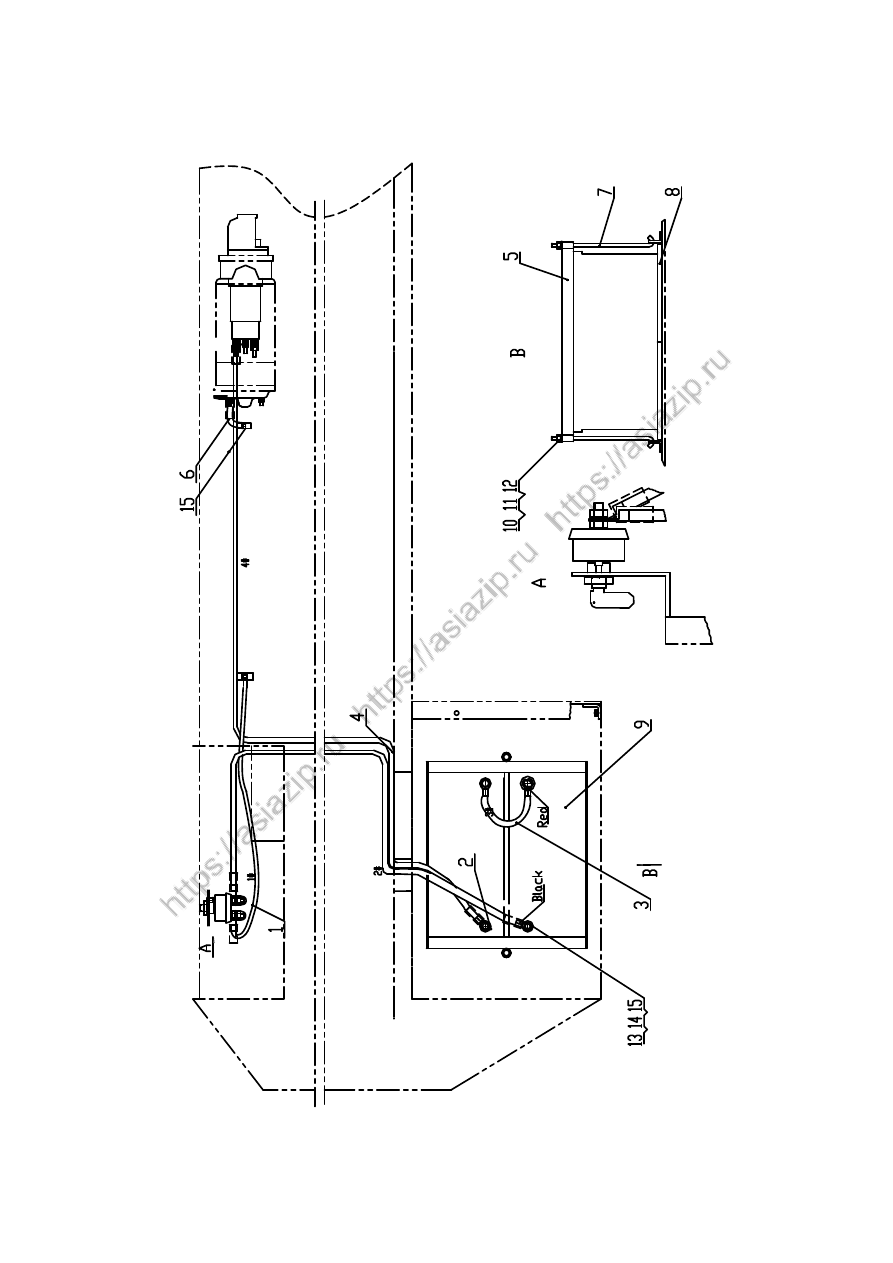

电瓶线路

  Battery Wiring









205

Z50G15T17

电气元件

Electrical Component



序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

1

Z38G150801T2



蓄电池导线 1#



Cable 1#

1





2

Z38G150802T2



蓄电池导线 2#



Cable 2#

1





3

Z38G150803T2



蓄电池导线 3#



Cable 3#

1





4

Z38G150804T2



蓄电池导线 4#



Cable 4#

1





5

Z50G150805T17



电池压框



Bracket



1





6

Z3BⅡ150800001



搭铁线



Ground Harness



1





7

Z50G150800002



拉杆



Rod



2





8

Z50G150800004



耐酸防震电池垫



Cushion



1



9

6-QW-120B



蓄电池



Battery

2



GB

10

GB/T 97.1-2002



垫圈 8



Washer

2





11

GB/T 93-1987



垫圈 8



Washer

2





12

GB/T 41-2000



螺母 8



Nut

2





13

GB/T 97.1-2002



垫圈 10



Washer

4





14

GB/T 93-1987



垫圈 10



Washer

4





15

GB/T 6170-2000



螺母 M10



Nut

6







































































































































































































206

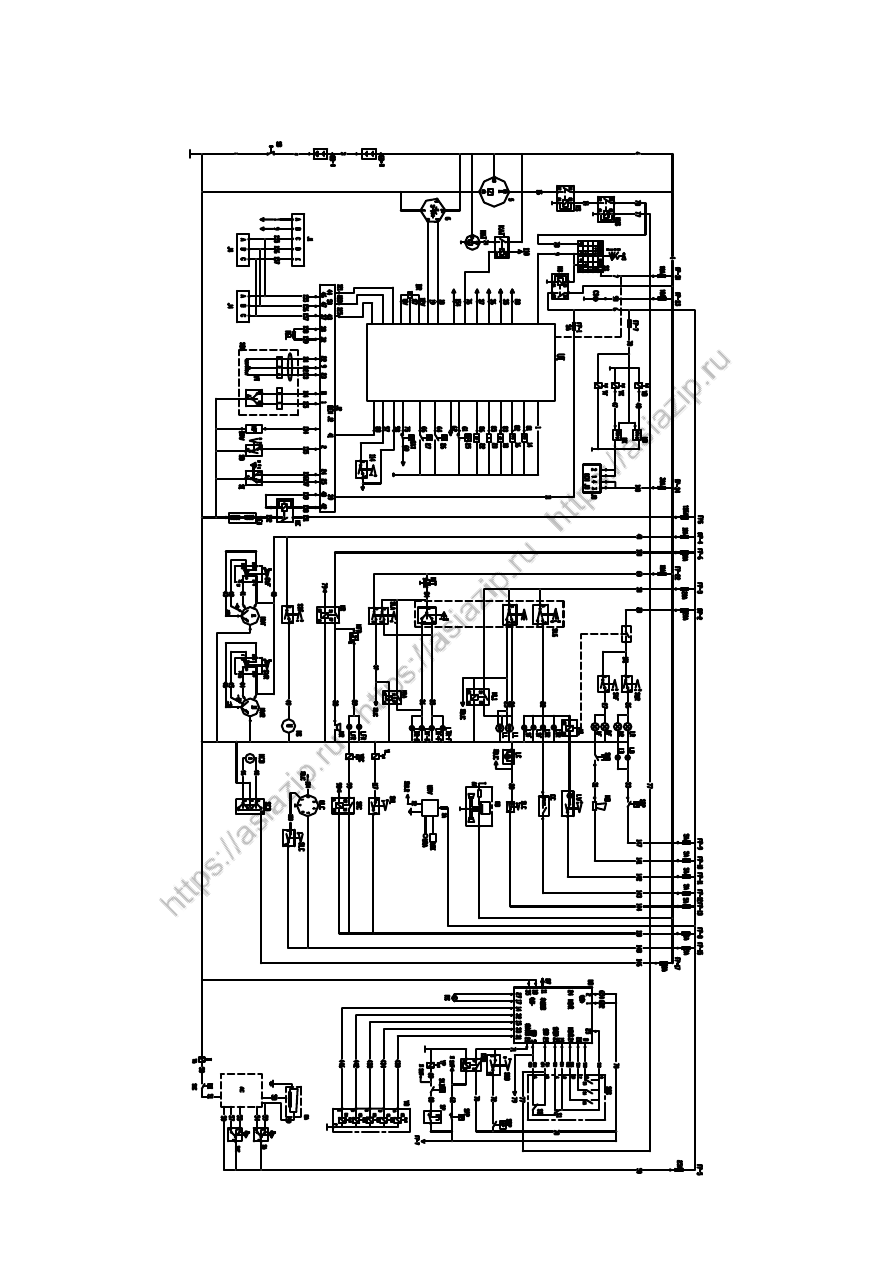

Z50G15T17 系统原理图 Electrical Schematic





207

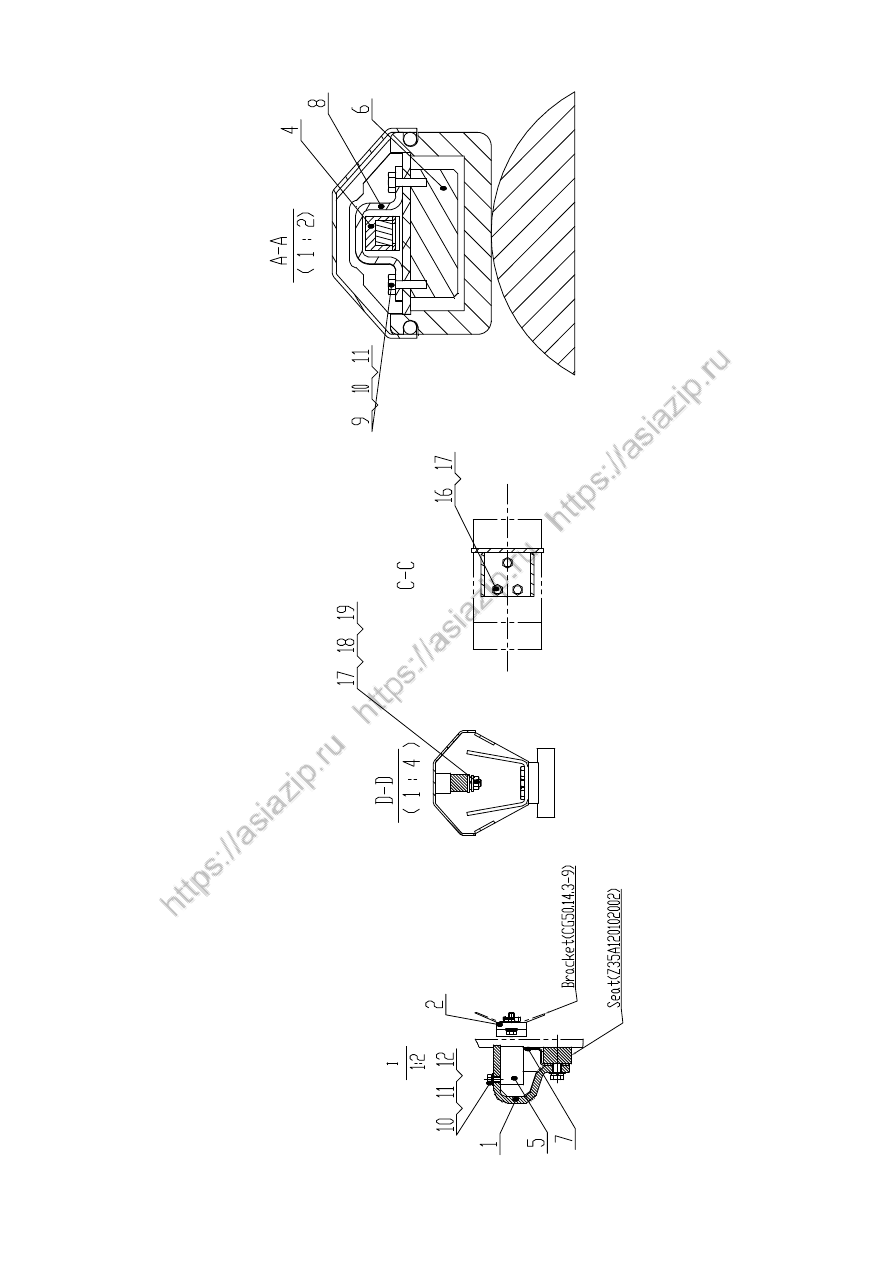

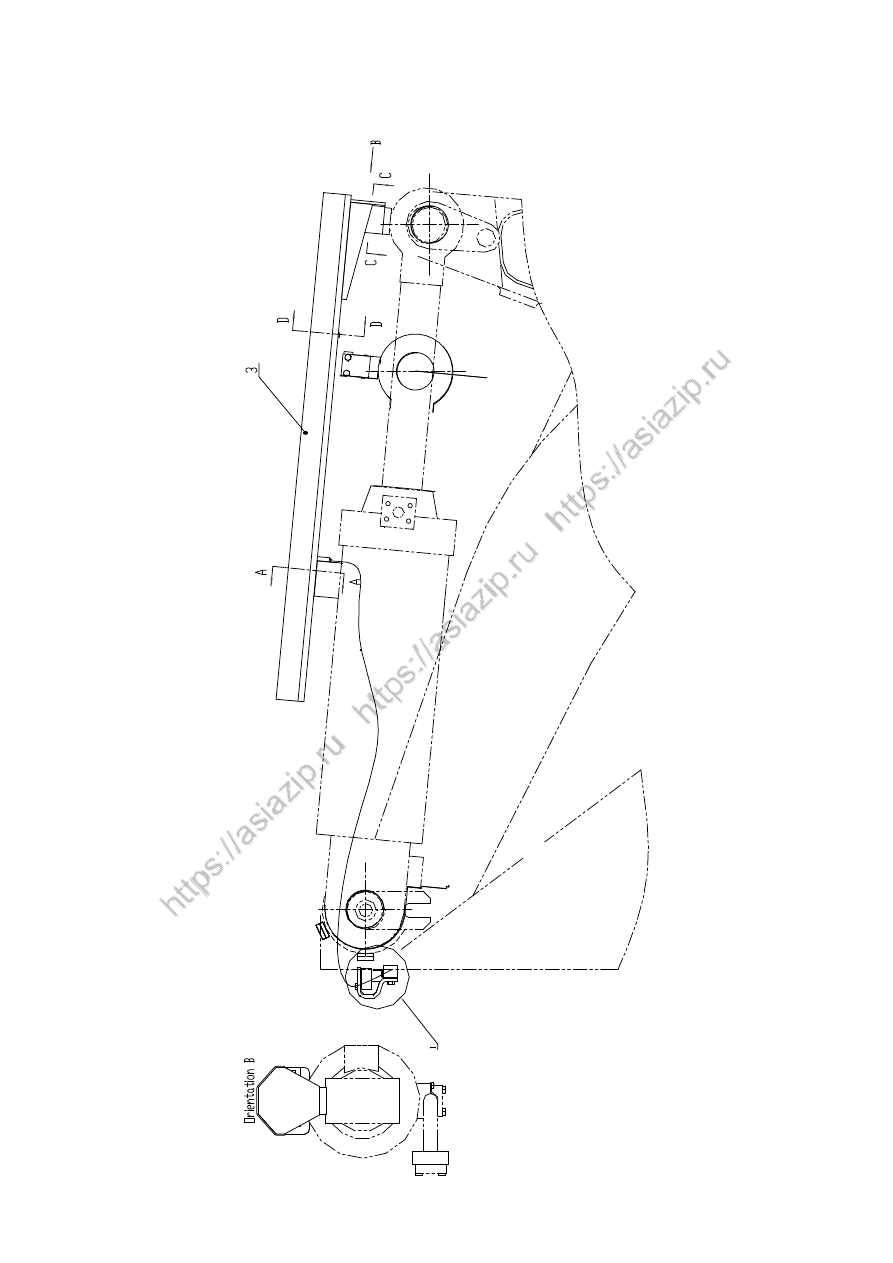

找平和提升装置



Bucket Positioner -Tilt Adjustment and

Bucket Lift kickout

























208

Z50G16T17

找平和提升装置

Level Device





209





210

Z50G16T17

找平和提升装置

Level Device



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty  Remark

1  Z35A1601B

提升控制器安装
支架

Bracket

1



2  Z50G1603T17

提升磁钢安装座

Seat

1



3  Z50G1601T17

防护罩总成

Cover

1



4  Z50G1602T17

水平定位拉杆

Position Pole



1



5  Z35A1607B

提升限位控制器

Controller

1



6  Z35A1608B

水平定位控制器

Controller

1



7  Z35A160000001B

挡泥板

Plate

1



8  Z50G160000001T17

尺标架

Bracket

1



9  GB/T 5783-2000

螺栓 M8×30

Bolt

2



10  GB/T 93-1987

垫圈 8

Washer

4



11  GB/T 97.1-2002

垫圈 8

Washer

4



12  GB/T 5783-2000

螺栓 M8×30

Bolt

2



13  GB/T 5783-2000

螺栓 M12×25

Bolt

2



14  GB/T 93-1987

垫圈 12

Washer

2



15  GB/T 97.1-2002

垫圈 12

Washer

2



16  GB/T 70.1-2000

螺钉 M10X20

Screw

3



17  GB/T 93-1987

垫圈 10

Washer

4



18  GB/T 6177.1-2000

粗牙六角法兰面
螺母 M10

Nut

1



19  GB/T 96.1-2002

垫圈 10

Washer

1

























211



Z35A1601B 提升控制器安装支架 Bracket

















Z35A1601B 提升控制器安装支架 Bracket

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty  Remark

1  Z35A160100001B

弯板

Plate

1



2  Z35A160100002B

侧板

Plate

2













212

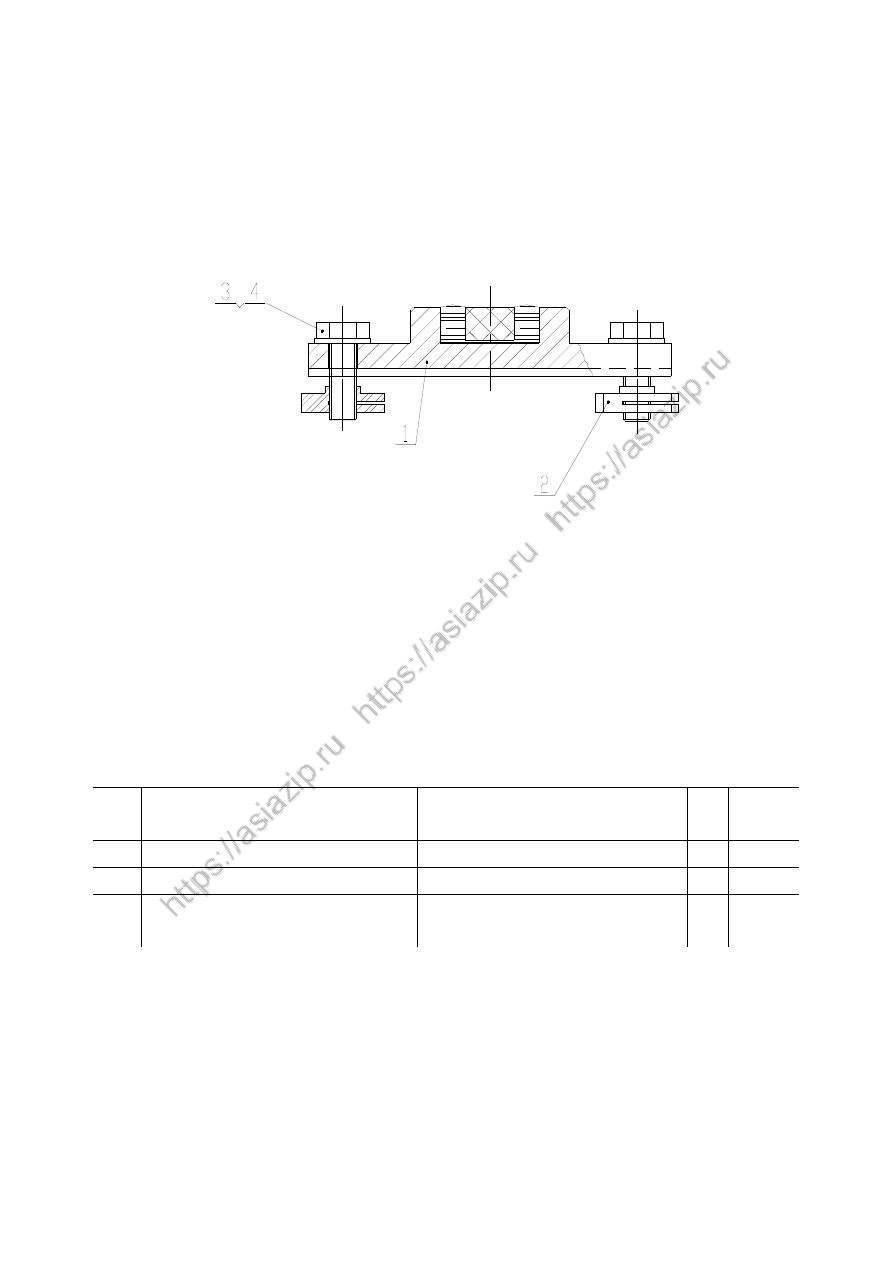

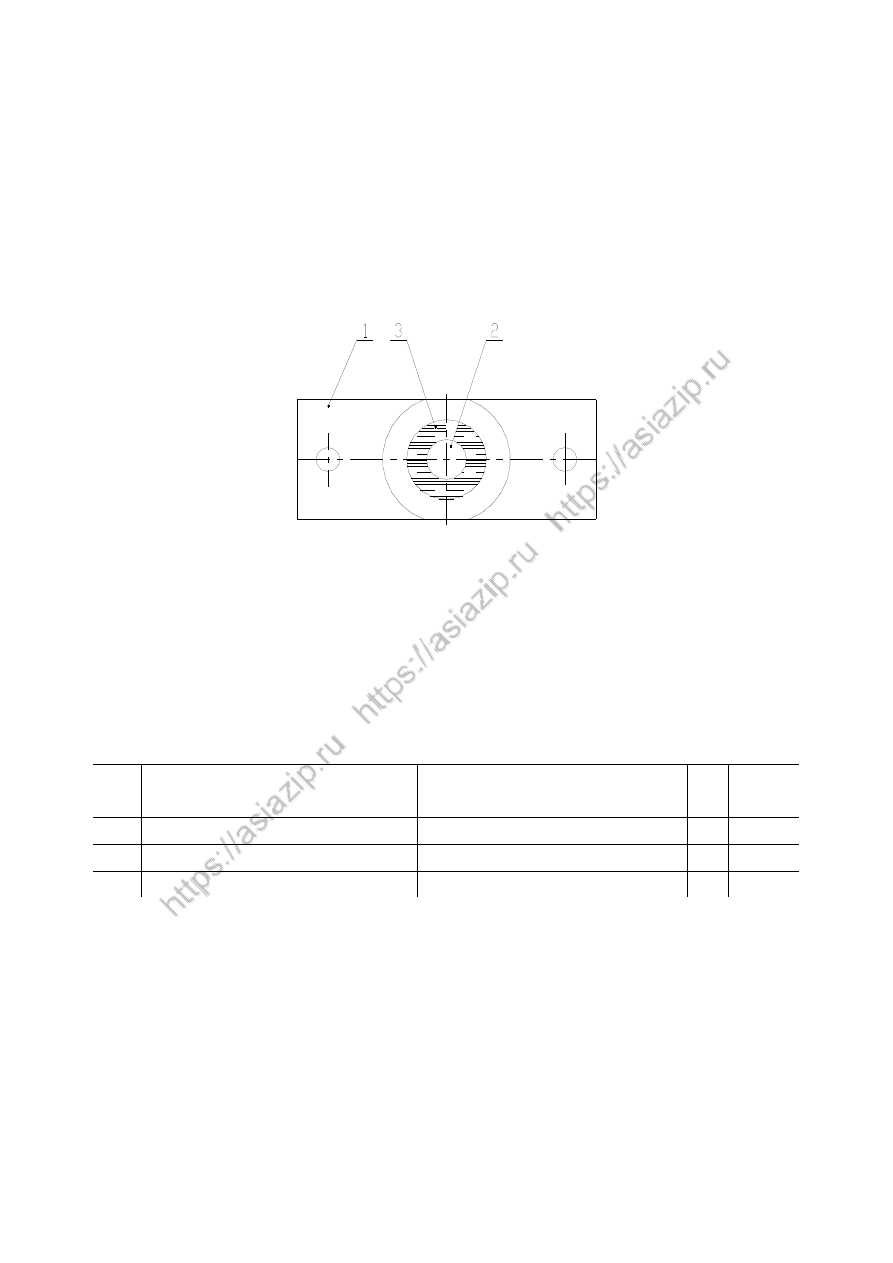

Z50G1603T17 提升磁钢安装座 Seat



















Z50G1603T17 提升磁钢安装座 Seat

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty  Remark

1  Z35A160201B

磁钢座

Seat

1



2  Z35A160200001B

小夹铁

Shim

2



3  GB/T 5781-2000

螺栓 M8×25

Bolt

2



4  GB/T 97.1-2002

垫圈 8

Washer

2















213

Z35A160201B 磁钢座 Seat



















Z35A160201B 磁钢座 Seat

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty  Remark

1  Z35A160201001B

磁钢座体

Seat

1



2  Z35A160201002B

圆磁钢

Circular Alnico

1



3

树脂粘结剂

Adhesive



















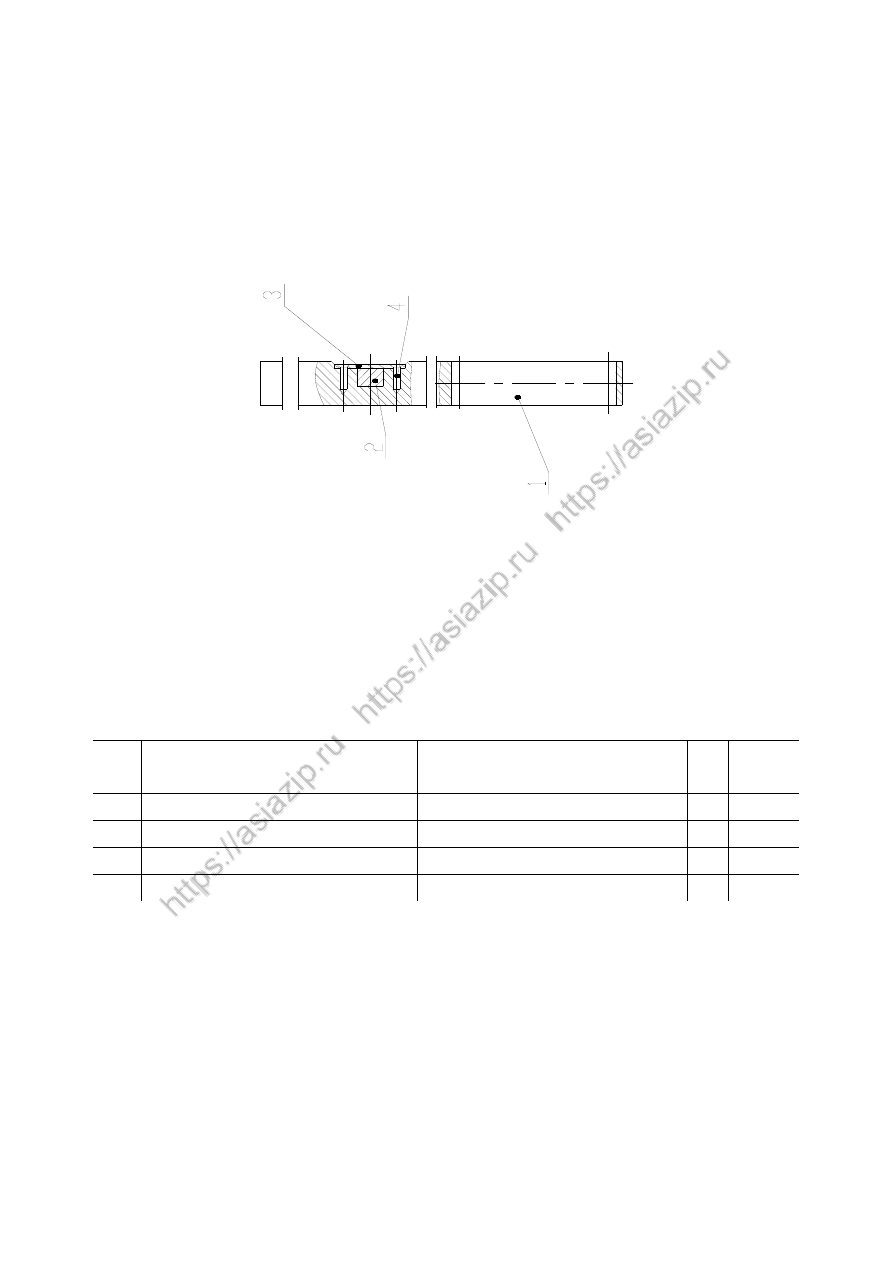

214

Z50G1602T17

水平定位拉杆

 Position Pole

















Z50G1602T17

水平定位拉杆

 Position Pole

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty  Remark

1  Z50G160200001T17

定位拉杆

Position Pole



1



2  Z35A160201002B

圆磁钢

Circular Alnico

1



3  Z50E160100002T56

盖

Cover

1



4  GB/T954-1986

铆 4X15

Rivet

2


















215

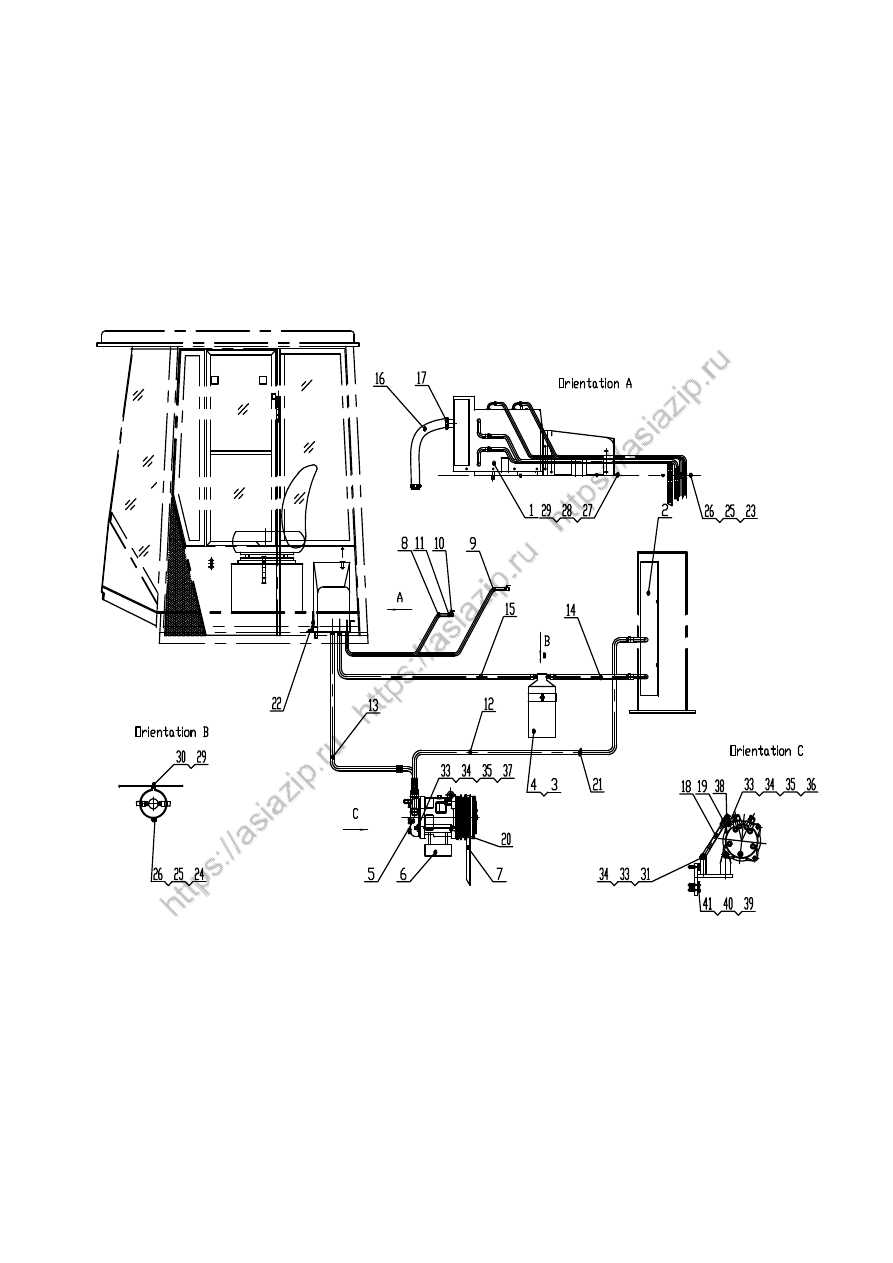

空调系统



Air-conditioner  System

























216

Z50G17T15

空调系统

Air-conditioner  System

























217

Z50G17T15

空调系统

Air-conditioner  System



序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

1

KQ2N3.0-CG2

蒸发器总成

Evaporator  Assembly



1



2

Z50G170000001T15

冷凝器总成

Condenser   Assembly



1



3

Z50G170000002T15

储液瓶

Storage Bottle



1



4

HFC-R134a

制冷剂

R134a



1050ml



5

SE5H14/24V

压缩机

Compressor



1



6

Z50G170101T7

压缩机支架

Compressor Bracket



1



7

Z50G170000003T15

三角带

Three-cornered  Strap



1



8

Z50G170000004T15

进水管

Inlet Pipe



1



9 Z50G170000005T15

出水管

Outlet Pipe



1

10 Z3/8

水阀



Valve



2

11

喉箍

20-30

Hoop



4

12 Z50G170000006T15

高压管



High Pressure Pipe



1

13 Z50G170000007T15

低压管



Low Pressure Pipe



1

14 Z50G170000008T15

冷凝器出口管



Condenser Outlet Pipe



1

15 Z50G170000009T15

蒸发器进口管



Evaporator Inlet Pipe



1

16 Z50G170000010T15

风管



Pipe



1

17 Z50G170000011T15

卡箍



Hoop



1

18 P165.17.1-2

调节螺杆



Adjustive screw



1

19 Z35G130501003

调节座



Adjustive seat



2

组





20 Z40F130501002T2

垫片



Washer



1

21 ZD

200X8

扎带



Locking Cable Ties



20

22 Z50G170000012T15

密封泡沫



Foam







23 GB/T

5782-2000

螺栓

M6X20

Bolt M6X20



4

24 GB/T

5782-2000

螺栓

M6X30

Bolt M6X30



1

25 GB/T

97.1-2002

垫圈

6

Washer 6



5

26 GB/T

93-1987

垫圈

6

Washer 6



5

27 GB/T

5782-2000

螺栓

M8X25

Bolt M8X25



5

28 GB/T

97.1-2002

垫圈

8

Washer 8



5

29 GB/T

93-1987

垫圈

8

Washer 8



6

30 GB/T

6170-2000

螺母

M8

Nut M8



1

31 GB/T

5783-2000

螺栓

M10X25

Bolt M10X25



1

32 GB/T

5782-2000

螺栓

M10X30

Bolt M10X30



4



218

Z50G17T15

空调系统

Air-conditioner  System



序号



No.

代



号



Part No.

名



称



Parts Name

数量



Q’ty

备



注



Remark

33

GB/T 95-2002

垫圈

10

Washer 10



7



34

GB/T 93-1987

垫圈

10

Washer 10



7



35

GB/T 6170-2000

螺母

M10

Nut M10



2



36

GB/T 5783-2000

螺栓M10X40

Bolt M10X40



1



37

GB/T31.1-88

螺栓M10X130

Bolt M10X130



1



38

GB/T 6170-2000

螺母M12

Nut M12



2



39

GB/T 5783-2000

螺栓M12X30

Bolt M12X30



3



40

GB/T 93-87

垫圈12

Washer 12



3



41 GB/T

95-2002

垫圈12

Washer 12



3














































































































































































































































































219












风扇控制系统





Fan Control System


















220

Z50G18T17

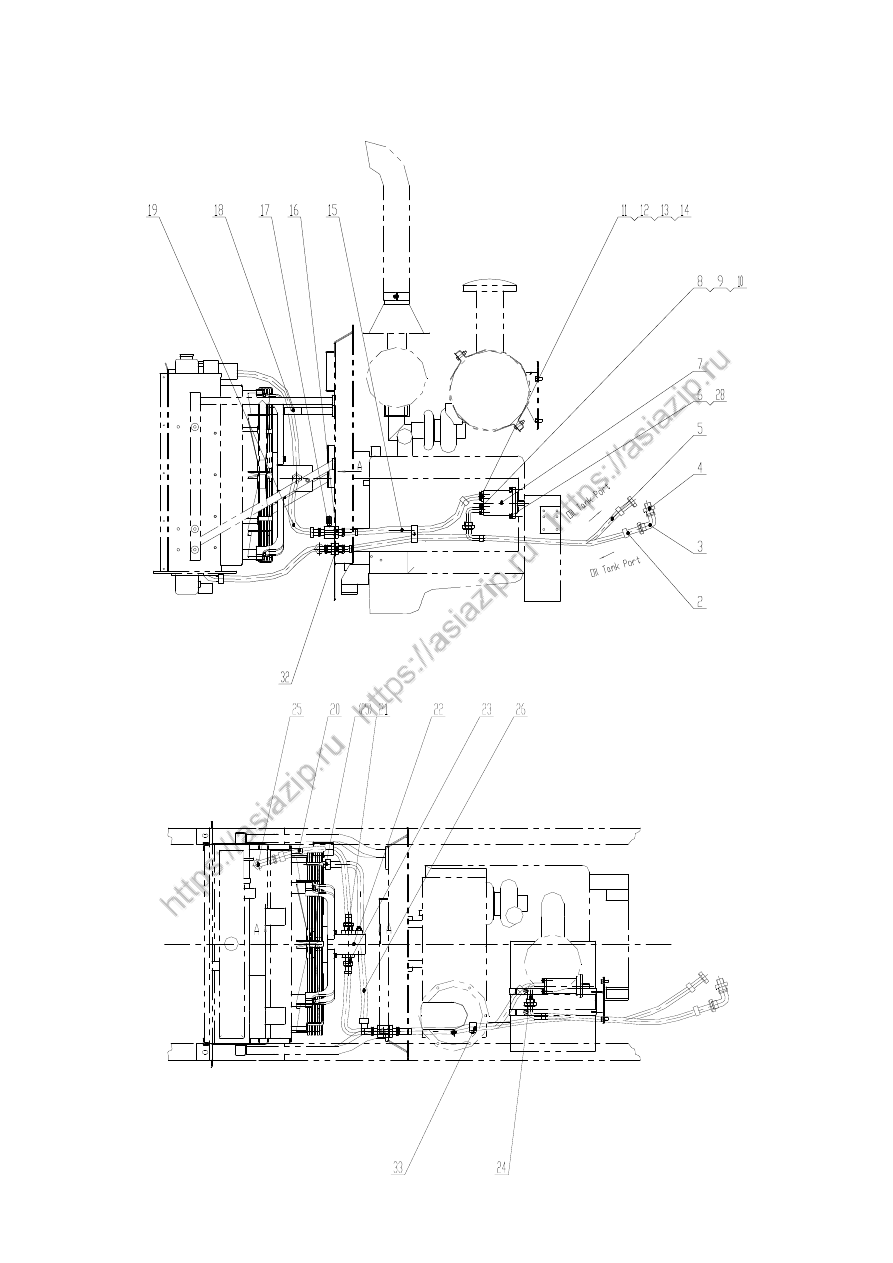

风扇控制系统



 Fan Control System









221

Z50G18T17

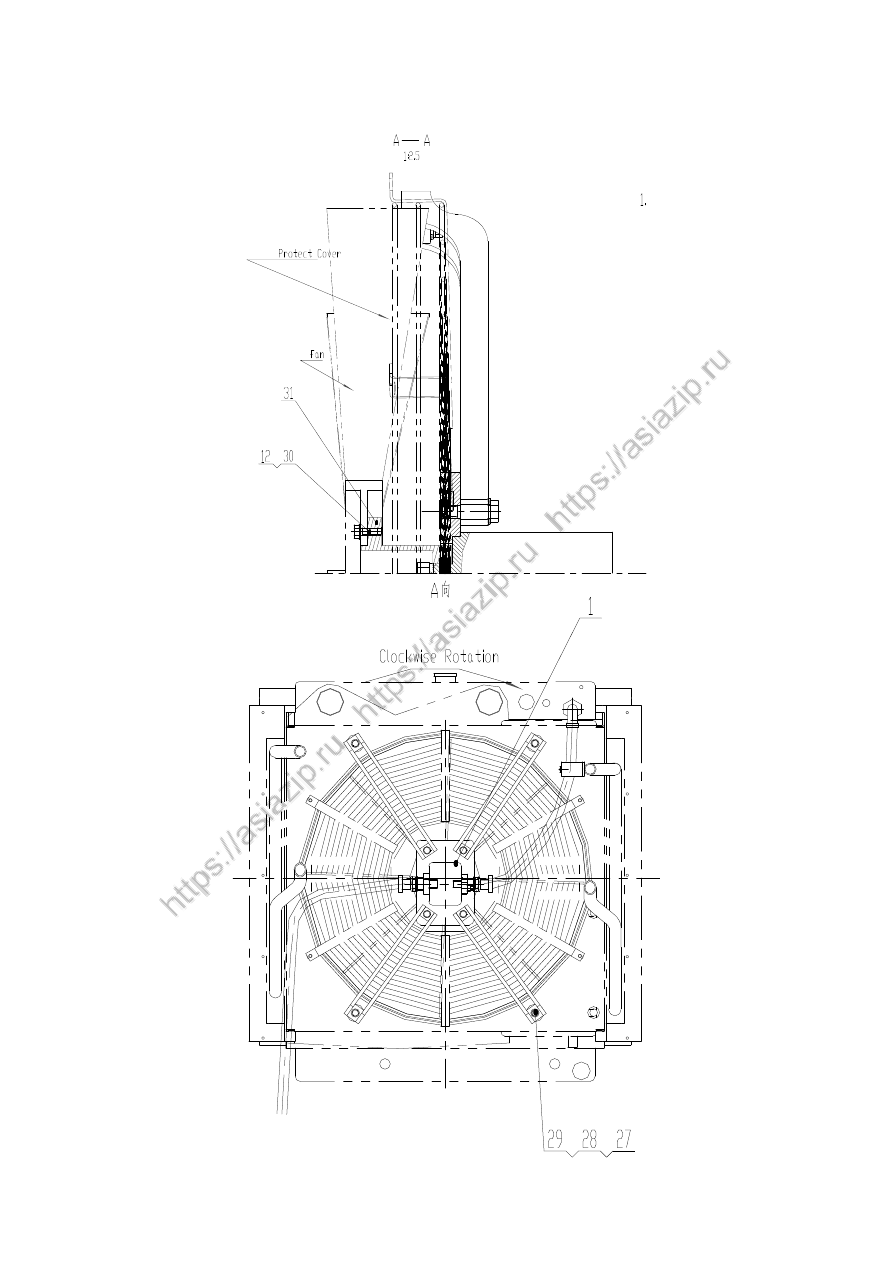

风扇控制系统



 Fan Control System







222

Z50G18T17

风扇控制系统



 Fan Control System

序号



No.

代



号



Part No.

名



称



Parts Name

数量

Q’ty

备



注

Remark

1

Z50G1801T17

马达支架总成



Motor
Bracket
Assembly

1



2

20491-36-16Z/20411-36-16ZX1T16GTX840

胶管



Hose

1



3

2C9-36Z

接头



Connector

1



4

1CH-36-33Z

接头



Connector

1



5

20411-30-12Z/20491-30-12ZX1T12GTX1190

胶管



Hose

1



6

GB/T 70.1-2000

螺钉

M12X30

BoltM12X30

2



7

CBQz-F532-AF

φ

L

齿轮泵



Gear Pump

1



8

FL-20Z

法兰



Flange

1



9

GB/T93-1987

垫圈

10

Washer10

4



10

GB/T5783-2000

螺钉

M10X30

BoltM10X30

4



11

FL-12Z

法兰



Flange

1



12

GB/T93-1987

垫圈

8

Washer8

9



13

GB/T5783-2000

螺栓

M8X30

BoltM8X30

4



14

GB/T97.1-2002

垫圈

8

Washer8

4



15

87342-12-12TZ/20512-30-12TZX4SP12AGX760

胶管



Hose

1



16

KDMD-30-14-30FALNZ

过板接头



Connector

1



17

4M-14WDZ

堵头



Plug

1



18

TLPG14-428-DKL

管夹



Clip

1



19 20592-30-12TZ/20512-30-12TZX4SP12AGX500+RNL

胶管



Hose

1



20

20491-30-12T/20411-30-12TX1T12AGX2185+RNL

胶管



Hose

1



21

1CG-30-16Z

接头



Connector

1



22

WM09A1C310L07TB122HGNNR2320001M

液压马达



Hydraulic
Motor

1



23

1DG-30-12Z

接头



Connector

1



24

1CFL9-36-20Z

直角接头



Connector

1



25

2C9-30Z

接头



Connector

2



26

20441-30-12TZ/20411-30-12TZXIT12AGX940

胶管



Hose

1



27

GB/T93-1987

垫圈

12

Washer12

4



28

GB/T97.1-2000

垫圈

12

Washer12

6



29

GB/T5782-2000

螺栓

M12X50

BoltM12X50

4



30

GB/T5783-2000

螺钉

M8X20

BoltM8X20

5







223

Z50G18T17

风扇控制系统



 Fan Control System

序号



No.

代



号



Part No.

名



称



Parts Name

数量

Q’ty

备



注

Remark

31

Z50G180000002T17

连接盘



Plate

1



32

6C-30LNZ

过板接头



Connector

1



33

TTPG3-430-DKL

管夹



Clip

1
