Силовые модули PM240 / PM240-2

Какая мощность необходима?
(LO = низкая перегрузка;
HO = высокая перегрузка)
Определение HO/LO см. стр. 16

Требуется устройство с фильтром класса А?

Необходимы другие внешние сетевые фильтры?
например, соблюдение определенных требова-
ний ЭМС

Силовые модули PM240/PM240-2 оснаще-
ны тормозным прерывателем и могут ис-
пользоваться во множестве приложений
общего машиностроения.

Встроенный ЭМС-фильтр (фильтр класса A)
используется в том числе и для подавления кон-
дуктивных электромагнитных помех и излучае-
мых помех при установке оборудования согласно
EN 61800-3 категории C2.

Внешний ЭМС-фильтр (фильтр класса B)
используется в том числе и для подавления
кондуктивных электромагнитных помех при
установке оборудования согласно EN 61800-3
категории C1. Для использования фильтра B
следует выбрать PM240-2 без фильтра.

Силовые модули 1 / 3AC PM240-2 / 200 В – 240 В + / –10 %

Мощ-
ность
LO
(кВт)

Мощ-
ность
(л.с.)

Вы-
ходной
ток
LO (A)

Вы-
ходной
ток
HO (A)

Типо-
размер

Силовые модули без

фильтра

(заказной №)

Силовые модули со

встроенным фильтром A

(заказной №)

Фильтр класса A

Сетевой фильтр

класса B

1 AC/3 AC 200 … 240 В

0,55

0,75

3,2

2,3

FSA

6SL3210-1PB13-0UL0

6SL3210-1PB13-0AL0

Процедура выбора

PM240-2 200

В и ком

понентов завершена.

встроен

–

0,75

4,2

3,2

FSA

6SL321 -1PB13-8UL0

6SL321 -1PB13-8AL0

встроен

–

1,1

1,5

4,2

FSB

6SL3210-1PB15-5UL0

6SL3210-1PB15-5AL0

встроен

–

1,5

7,4

FSB

6SL3210-1PB17-4UL0

6SL3210-1PB17-4AL0

встроен

–

2,2

10,4

7,4

FSB

6SL321 -1PB21-0UL0

6SL321 -1PB21-0AL0

встроен

–

13,6

10,4

FSC

6SL3210-1PB21-4UL0

6SL3210-1PB21-4AL0

встроен

–

17,5

13,6

FSC

6SL321 -1PB21-8UL0

6SL321 -1PB21-8AL0

встроен

–

3 AC 200 … 240 В

5,5

7,5

17,5

FSC

6SL3210-1PC22-2UL0

6SL3210-1PC22-2AL0

Процедура выбора PM240-2

200

В и компонентов завершена.

встроен

–

7,5

FSC

6SL3210-1PC22-8UL0

6SL3210-1PC22-8AL0

встроен

–

FSD

6SL3210-1PC24-2UL0

–

FSD

6SL3210-1PC25-4UL0

–

18,5

FSD

6SL3210-1PC26-8UL0

–

FSE

6SL3210-1PC28-0UL0

–

104

FSE

6SL3210-1PC31-1UL0

–

130

104

FSF

6SL3210-1PC31-3UL0

–

154

130

FSF

6SL3210-1PC31-6UL0

–

178

154

FSF

6SL3210-1PC31-8UL0

–

Силовые модули 3AC PM240 / PM240-2 / 380 – 480 В + / –10 %

Мощ-
ность
LO
(кВт)

Мощ-
ность
(л.с.)

Вы-
ходной
ток
LO (A)

Вы-
ходной
ток
HO (A)

Типо-
размер

Силовые модули без

фильтра

(заказной №)

Силовые модули со

встроенным фильтром A

(заказной №)

Фильтр класса A

встроен в устройства с

фильтром до 132 кВт

(заказной №)

Сетевой фильтр

класса B

(каркасный монтаж)

(заказной №)

0,55

0,75

1,7

1,3

FSA

6SL3210-1PE11-8UL1

6SL3210-1PE11-8AL1

Процедура выбора PM240 / PM240-2 400

В и компонентов завершена.

встроен

6SL3203-0BE17-7BA0

0,75

2,2

1,7

FSA

6SL3210-1PE12-3UL1

6SL3210-1PE12-3AL1

встроен

6SL3203-0BE17-7BA0

1,1

1,5

3,1

2,2

FSA

6SL3210-1PE13-2UL1

6SL3210-1PE13-2AL1

встроен

6SL3203-0BE17-7BA0

1,5

4,1

3,1

FSA

6SL3210-1PE14-3UL1

6SL3210-1PE14-3AL1

встроен

6SL3203-0BE17-7BA0

2,2

5,9

4,1

FSA

6SL3210-1PE16-1UL1

6SL3210-1PE16-1AL1

встроен

6SL3203-0BE17-7BA0

7,7

5,9

FSA

6SL321 -1PE18-0UL1

6SL321 -1PE18-0AL1

встроен

6SL3203-0BE17-7BA0

10,2

7,7

FSB

6SL3210-1PE21-1UL0

6SL3210-1PE21-1AL0

встроен

6SL3203-0BE21-8BA0

5,5

7,5

13,2

10,2

FSB

6SL3210-1PE21-4UL0

6SL3210-1PE21-4AL0

встроен

6SL3203-0BE21-8BA0

7,5

13,2

FSB

6SL321 -1PE21-8UL0

6SL321 -1PE21-8AL0

встроен

6SL3203-0BE21-8BA0

FSC

6SL3210-1PE22-7UL0

6SL3210-1PE22-7AL0

встроен

6SL3203-0BE23-8BA0

FSC

6SL321 -1PE23-3UL0

6SL321 -1PE23-3AL0

встроен

6SL3203-0BE23-8BA0

18,5

FSD

6SL3210-1PE23-8UL0

6SL3210-1PE23-8AL0

встроен

–

FSD

6SL3210-1PE24-5UL0

6SL3210-1PE24-5AL0

встроен

–

FSD

6SL3210-1PE26-0UL0

6SL3210-1PE26-0AL0

встроен

–

FSD

6SL3210-1PE27-5UL0

6SL3210-1PE27-5AL0

встроен

–

FSE

6SL3210-1PE28-8UL0

6SL3210-1PE28-8AL0

встроен

–

110

FSE

6SL3210-1PE31-1UL0

6SL3210-1PE31-1AL0

встроен

–

100

145

110

FSF

6SL3210-1PE31-5UL0

6SL3210-1PE31-5AL0

встроен

–

125

178

145

FSF

6SL3210-1PE31-8UL0

6SL3210-1PE31-8AL0

встроен

–

110

150

205

178

FSF

6SL3210-1PE32-1UL0

6SL3210-1PE32-1AL0

встроен

–

132

200

250

205

FSF

6SL3210-1PE32-5UL0

6SL3210-1PE32-5AL0

встроен

–

160

250

302

250

FSGX

6SL3224-0XE41-3UA0

–

6SL3000-0BE34-0AA0

–

200

300

370

302

FSGX

6SL3224-0XE41-6UA0

–

6SL3000-0BE34-0AA0

–

250

400

477

370

FSGX

6SL3224-0XE42-0UA0

–

6SL3000-0BE36-0AA0

–

SINAMICS G120

Выбор компонентов

■

Выбор силового модуля и зависящих от мощности опций

Вариант радиатора Стандарт
Сквозной

2/19

SINAMICS G120

Выбор компонентов

Силовые модули PM240 / PM240-2

Необходимы другие внешние
сетевые фильтры?

Для решаемой задачи необхо-
дим тормозной резистор?

Будут ли использоваться вы-
ходные фильтры, напр., для
увеличения допустимой длины
кабеля двигателя?

Нужна ли пластина экрана для силово-
го модуля?

Сетевые дроссели: для сглажива-
ния пиков напряжения, шунти-
рования провалов коммутации
и уменьшения отрицательного
воздействия высших гармоник
на преобразователь и сеть.

В тормозном резисторе
гасится избыточная энергия
промежуточного контура.
Типоразмеры FSA до FSF уже
оснащены встроенными тор-
мозными прерывателями.

Выходные дроссели уменьша-
ют нагрузку по напряжению
на обмотку двигателя. Можно
использовать более длинные
кабели между преобразовате-
лем и двигателем.

Комплект для подключения экрана
упрощает заземление экрана кабелей
питания и цепей управления, служит
механическим компенсатором на-
тяжений и обеспечивает оптимальный
режим ЭМС.

Силовые модули 1 / 3AC PM240-2 / 200 В – 240 В + / –10 %

Сетевой дроссель 3AC

установка отдельно

1) 5)

(заказной №)

Тормозные резисторы

установка отдельно

(заказной №)

Выходной дроссель

установка отдельно

(заказной №)

Пластина экрана для

силовых модулей

1 AC/3 AC 200 … 240 В

6SL3203-0CE13-2AA0

JJY:023146720008

6SL3202-0AE16-1CA0

прилагается

6SL3203-0CE13-2AA0

JJY:023146720008

6SL3202-0AE16-1CA0

прилагается

6SL3203-0CE21-0AA0

JJY:023151720007

6SL3202-0AE16-1CA0

прилагается

6SL3203-0CE21-0AA0

JJY:023151720007

6SL3202-0AE18-8CA0

прилагается

6SL3203-0CE21-0AA0

JJY:023151720007

6SL3202-0AE21-8CA0

прилагается

6SL3203-0CE21-8AA0

JJY:023163720018

6SL3202-0AE21-8CA0

прилагается

6SL3203-0CE21-8AA0

JJY:023163720018

6SL3202-0AE21-8CA0

прилагается

3 AC 200 … 240 В

6SL3203-0CE23-8AA0

JJY:023433720001

6SL3202-0AE23-8CA0

прилагается

6SL3203-0CE23-8AA0

JJY:023433720001

6SL3202-0AE23-8CA0

прилагается

встроен

JJY:023422620002

6SE6400-3TC07-5ED0

прилагается

встроен

JJY:023422620002

6SE6400-3TC07-5ED0

прилагается

встроен

JJY:023422620002

6SE6400-3TC07-5ED0

прилагается

встроен

JJY:023423320001

6SE6400-3TC14-5FD0

прилагается

встроен

JJY:023423320001

6SE6400-3TC14-5FD0

прилагается

встроен

JJY:023434020003

6SE6400-3TC14-5FD0

прилагается

встроен

JJY:023434020003

6SE6400-3TC14-5FD0

прилагается

встроен

JJY:023434020003

6SE6400-3TC14-5FD0

прилагается

Силовые модули 3AC PM240 / PM240-2 / 380 – 480 В + / –10 %

Сетевой дроссель 3AC

установка отдельно до FSC

;

встроен в FSD–FSF

(заказной №)

Тормозные резисторы

установка отдельно

(заказной №)

Выходной дроссель

установка отдельно

(заказной №)

Пластина экрана для

силовых модулей

6SL3203-0CE13-2AA0

6SL3201-0BE14-3AA0

6SL3202-0AE16-1CA0

прилагается

6SL3203-0CE13-2AA0

6SL3201-0BE14-3AA0

6SL3202-0AE16-1CA0

прилагается

6SL3203-0CE13-2AA0

6SL3201-0BE14-3AA0

6SL3202-0AE16-1CA0

прилагается

6SL3203-0CE21-0AA0

6SL3201-0BE14-3AA0

6SL3202-0AE16-1CA0

прилагается

6SL3203-0CE21-0AA0

6SL3201-0BE21-0AA0

6SL3202-0AE16-1CA0

прилагается

6SL3203-0CE21-0AA0

6SL3201-0BE21-0AA0

6SL3202-0AE18-8CA0

прилагается

6SL3203-0CE21-8AA0

6SL3201-0BE21-8AA0

6SL3202-0AE21-8CA0

прилагается

6SL3203-0CE21-8AA0

6SL3201-0BE21-8AA0

6SL3202-0AE21-8CA0

прилагается

6SL3203-0CE21-8AA0

6SL3201-0BE21-8AA0

6SL3202-0AE21-8CA0

прилагается

6SL3203-0CE23-8AA0

6SL3201-0BE23-8AA0

6SL3202-0AE23-8CA0

прилагается

6SL3203-0CE23-8AA0

6SL3201-0BE23-8AA0

6SL3202-0AE23-8CA0

прилагается

встроен

JJY:023422620001

6SE6400-3TC07-5ED0

прилагается

встроен

JJY:023422620001

6SE6400-3TC07-5ED0

прилагается

встроен

JJY:023424020001

6SE6400-3TC07-5ED0

прилагается

встроен

JJY:023424020001

6SE6400-3TC07-5ED0

прилагается

встроен

JJY:023434020001

6SE6400-3TC14-5FD0

прилагается

встроен

JJY:023434020001

6SE6400-3TC14-5FD0

прилагается

встроен

JJY:023454020001

6SE6400-3TC14-5FD0

прилагается

встроен

JJY:023454020001

6SE6400-3TC14-5FD0

прилагается

встроен

JJY:023464020001

6SL3000-2BE32-1AA0

прилагается

встроен

JJY:023464020001

6SL3000-2BE32-6AA0

прилагается

6SL3000-0CE33-3AA0

6SL3000-1BE31-3AA0

6SL3000-2BE33-2AA0

–

6SL3000-0CE35-1AA0

6SL3000-1BE32-5AA0

6SL3000-2BE33-8AA0

–

6SL3000-0CE35-1AA0

6SL3000-1BE32-5AA0

6SL3000-2BE35-0AA0

–

2/20

Сетевые дроссели 1AC в подготовке.

Для типоразмера FSGX необходим дополни-

тельный модуль торможения:
6SL3300-1AE32-5AA0

Для использования внешнего фильтра B по-

требуется силовой модуль без фильтра

Установка отдельно до типоразмера FSC; встро-

енный от типоразмера FSD
см. Prodis: http://support.automation.siemens.com/
WW/view/en/84925578

Для типоразмера FSA-FSC можно отказаться от

сетевого дросселя для увеличения срока служ-
бы, если выбрать следующую ступень мощности
силового модуля. Подробности можно найти в
каталоге.

Выбранные дополнительные продукты, напр.,

фильтры или тормозные резисторы, могут
быть получены от „Product Partners“. Для этого
выбрать в „Solution Partner Finder“ в качестве
технологии „Drive Options“: siemens.com/
partnerfinder

Силовые модули 3AC PM240-2 / 500 В – 690 В + / –10 %

Какая мощность необходима?
(LO = низкая перегрузка;
HO = высокая перегрузка)

Требуется устройство с фильтром класса А?

Необходимы другие внешние сетевые фильтры?
например, соблюдение определенных требований
ЭМС

Встроенный ЭМС-фильтр (фильтр класса A)
используется в том числе и для подавления
кондуктивных электромагнитных помех и
излучаемых помех при установке оборудо-
вания согласно EN 61800-3 категории C2.

Мощ-
ность

LO (кВт)

Мощ-
ность

(л.с.)

Выход-

ной ток

LO (A)

Выход-

ной ток

HO (A)

Типо-

раз-
мер

Силовые модули без

фильтра

(заказной №)

Силовые модули

со встроенным

фильтром A

(заказной №)

Фильтр класса A

уже встроен

Сетевой фильтр

класса B

FSD

6SL3210-1PH21-4UL0

6SL3210-1PH21-4AL0

Процедура выбора PM240-2 690

В и

компонентов завершена.

встроен

–

FSD

6SL3210-1PH22-0UL0

6SL3210-1PH22-0AL0

встроен

–

18,5

FSD

6SL3210-1PH22-3UL0

6SL3210-1PH22-3AL0

встроен

–

FSD

6SL3210-1PH22-7UL0

6SL3210-1PH22-7AL0

встроен

–

FSD

6SL3210-1PH23-5UL0

6SL3210-1PH23-5AL0

встроен

–

FSD

6SL3210-1PH24-2UL0

6SL3210-1PH24-2AL0

встроен

–

FSE

6SL3210-1PH25-2UL0

6SL3210-1PH25-2AL0

встроен

–

FSE

6SL3210-1PH26-2UL0

6SL3210-1PH26-2AL0

встроен

–

FSF

6SL3210-1PH28-0UL0

6SL3210-1PH28-0AL0

встроен

–

100

FSF

6SL3210-1PH31-0UL0

6SL3210-1PH31-0AL0

встроен

–

110

100

115

100

FSF

6SL3210-1PH31-2UL0

6SL3210-1PH31-2AL0

встроен

–

132

125

142

115

FSF

6SL3210-1PH31-4UL0

6SL3210-1PH31-4AL0

встроен

–

Силовые модули 3AC PM250 / 380 В – 480 В + / –10 %

Какая мощность необходима?
(LO = низкая перегрузка; HO = высокая пере-
грузка)

Требуется устройство с фильтром класса А?

Необходимы другие внешние сетевые фильтры?
например, соблюдение определенных требований
ЭМС

Силовые модули PM250 оснащены вну-
тренней функций рекуперации. Т.е. при
возникновении энергии торможения она
отводится непосредственно в сеть. Четы-
рёхквадрантные приложения – тормозной
прерыватель не нужен.

Дополнительный ЭМС-фильтр (фильтр класса B)
используется в том числе и для подавления кон-
дуктивных электромагнитных помех при установке
оборудования согласно EN 61800-3 категории C1.

Мощ-
ность

LO (кВт)

Мощ-
ность

(л.с.)

Выход-

ной ток

LO (A)

Выход-

ной ток

HO (A)

Типо-

раз-
мер

Силовые модули без

фильтра

(заказной №)

Силовые модули

со встроенным

фильтром A

(заказной №)

Фильтр класса A уже

встроен в устройства с

фильтром до 90 кВт

Сетевой фильтр класса B

(каркасный монтаж)

(заказной №)

7,5

13,2

FSC

–

6SL3225-0BE25-5AA1

Процедура выбора PM250 и

компонентов завершена.

встроен

6SL3203-0BD23-8SA0

FSC

–

6SL3225-0BE27-5AA1

встроен

6SL3203-0BD23-8SA0

FSC

–

6SL3225-0BE31-1AA1

встроен

6SL3203-0BD23-8SA0

18,5

FSD

6SL3225-0BE31-5UA0

6SL3225-0BE31-5AA0

встроен

–

FSD

6SL3225-0BE31-8UA0

6SL3225-0BE31-8AA0

встроен

–

FSD

6SL3225-0BE32-2UA0

6SL3225-0BE32-2AA0

встроен

–

FSE

6SL3225-0BE33-0UA0

6SL3225-0BE33-0AA0

встроен

–

FSE

6SL3225-0BE33-7UA0

6SL3225-0BE33-7AA0

встроен

–

110

FSF

6SL3225-0BE34-5UA0

6SL3225-0BE34-5AA0

встроен

–

100

145

110

FSF

6SL3225-0BE35-5UA0

6SL3225-0BE35-5AA0

встроен

–

125

178

145

FSF

6SL3225-0BE37-5UA0

6SL3225-0BE37-5AA0

встроен

–

Отсутствующие опции, напр., синусные фильтры, каркасные тормозные резисторы и т.п.
могут быть заказаны через авторизованных дистрибуторов, поставщиков опций для приво-
дного оборудования.

SINAMICS G120

Выбор компонентов

2/21

SINAMICS G120

Выбор компонентов

Силовые модули 3AC PM240-2 / 500 В – 690 В + / –10 %

Необходимы другие внеш-
ние сетевые фильтры?

Для решаемой задачи необ-
ходим тормозной резистор?

Будут ли использоваться выходные фильтры, на-
пример, для увеличения допустимой длины кабеля
двигателя?

Нужна ли пластина экрана для
силового модуля?

Сетевые дроссели: для сгла-
живания пиков напряжения,
шунтирования провалов
коммутации и уменьшения
отрицательного воздействия
высших гармоник на преоб-
разователь и сеть.

В тормозном резисторе
гасится избыточная энергия
промежуточного контура.
Типоразмеры FSA до FSF
уже оснащены встроенны-
ми тормозными прерыва-
телями.

Выходные дроссели
уменьшают нагрузку по
напряжению на обмотку
двигателя. Можно ис-
пользовать более длинные
кабели между преобразо-
вателем и двигателем.

Синусные фильтры
ограничивают имульс-
ные перенапряжения
и емкостные токи
перезаряда. Выходной
дроссель не нужен.

Комплект для подключения
экрана упрощает заземление
экрана кабелей питания и це-
пей управления, служит ме-
ханическим компенсатором
натяжений и обеспечивает
оптимальный режим ЭМС.

Сетевой дроссель

Тормозные резисторы

(заказной №)

Выходной дроссель

(заказной №)

Синусный фильтр

(заказной №)

Пластина экрана для

силовых модулей

встроен

JJY:023424020002

не требуется

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023424020002

не требуется

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023424020002

не требуется

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023424020002

не требуется

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023424020002

не требуется

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023424020002

не требуется

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023434020002

не требуется

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023434020002

не требуется

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023464020002

6SL3000-2AH31-5AA0

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023464020002

6SL3000-2AH31-5AA0

6SL3000-2DH31-0AA0

прилагается

встроен

JJY:023464020002

6SL3000-2AH31-5AA0

6SL3000-2DH31-5AA0

прилагается

встроен

JJY:023464020002

6SL3000-2AH31-5AA0

6SL3000-2DH31-5AA0

прилагается

Силовые модули 3AC PM250 / 380 В – 480 В + / –10 %

Необходимы другие внеш-
ние сетевые фильтры?

Для решаемой задачи необ-
ходим тормозной резистор?

Будут ли использоваться выходные фильтры, например,
для увеличения допустимой длины кабеля двигателя?

Нужна ли пластина для экра-
на для силового модуля?

Использование сетевого
дросселя для PM250 не
требуется и запрещено.

PM250 поддерживает реку-
перацию. Использование
тормозного резистора не
требуется и запрещено.

Выходные дроссели умень-
шают нагрузку по напряже-
нию на обмотку двигателя.
Можно использовать более
длинные кабели между
преобразователем и дви-
гателем.

Синусные фильтры
ограничивают крутизну
имульсов напряжения
и емкостные токи
перезаряда. Выходной
дроссель не нужен.

Комплект для подключения
экрана упрощает заземление
экрана кабелей питания и
цепей управления, служит
механическим компенсато-
ром натяжений и обеспечива-
ет оптимальный режим ЭМС.

PM250 с функцией реку-

перации. Поэтому нельзя

использовать тормозной

резистор.

Выходной дроссель

каркасный монтаж

(заказной №)

Синусный фильтр

FSC каркасный монтаж,

от FSD установка отдельно

(заказной №)

Пластина для экрана для

силовых модулей

(заказной №)

–

не нужен

6SL3202-0AJ23-2CA0

6SL3202-0AE22-0SA0

6SL3262-1AC00-0DA0

–

не нужен

6SL3202-0AJ23-2CA0

6SL3202-0AE23-3SA0

6SL3262-1AC00-0DA0

–

не нужен

6SL3202-0AJ23-2CA0

6SL3202-0AE23-3SA0

6SL3262-1AC00-0DA0

–

не нужен

6SE6400-3TC05-4DD0

6SL3202-0AE24-6SA0

6SL3262-1AD00-0DA0

–

не нужен

6SE6400-3TC03-8DD0

6SL3202-0AE24-6SA0

6SL3262-1AD00-0DA0

–

не нужен

6SE6400-3TC05-4DD0

6SL3202-0AE26-2SA0

6SL3262-1AD00-0DA0

–

не нужен

6SE6400-3TC08-0ED0

6SL3202-0AE28-8SA0

6SL3262-1AD00-0DA0

–

не нужен

6SE6400-3TC07-5ED0

6SL3202-0AE28-8SA0

6SL3262-1AD00-0DA0

–

не нужен

6SE6400-3TC14-5FD0

6SL3202-0AE31-5SA0

6SL3262-1AF00-0DA0

–

не нужен

6SE6400-3TC15-4FD0

6SL3202-0AE31-5SA0

6SL3262-1AF00-0DA0

–

не нужен

6SE6400-3TC14-5FD0

6SL3202-0AE31-8SA0

6SL3262-1AF00-0DA0

2/22

Управляющий
модуль
CU250S-2

Используется ли энкодер для обратной связи?
Нужна ли встроенная функция позиционирования?

Нет

Да (функция позициониро-
вания EPos с лицензией на
расширенные функции)

CU230P-2

CU240E-2

CU240E-2 F

CU250S-2

Необходимы ли встроенные функции повышенной безопасности?

Нет

Да

STO (Safe Torque Off)

STO (Safe Torque Off)
SS1 (Safe Stop 1)
SLS (Safely Limited Speed)
SSM (Safe Speed Monitor)
SDI (Safe Direction)

STO (Safe Torque Off)
SS1 (Safe Stop 1)
SBC (Safe Brake Control)

SLS (Safely Limited Speed)

SSM (Safe Speed Monitor)

SDI (Safe Direction)

Для функции SBC

потребуется безопасное реле
тормоза

С Safety-лицензией

CU230P-2

CU240E-2

CU240E-2 F

CU250S-2

Сколько необходимо входов и выходов?

Цифровые входы (DI)

Цифровые входы повы-
шенной безопасности

–

1 (опц. для 2 DI)

3 (опц. для 2 DI)

Цифровые выходы (DO)

3 (опц. 1 F-DO)

Быстрые DI/DO

–

Аналоговые входы

Аналоговые выходы

CU230P-2

CU240E-2

CU240E-2 F

CU250S-2

Какой тип сетевого интерфейса необходим?

USS, Modbus RTU

CU230P-2 ОВКВ

CU240E-2

CU240E-2 F

CU250S-2

6SL3243-0BB30-1HA2

6SL3244-0BB12-1BA1

6SL3244-0BB13-1BA1

6SL3246-0BA22-1BA0

BACnet MS/TP

CU230P-2 ОВКВ

–

6SL3243-0BB30-1HA2

PROFIBUS DP

CU230P-2 DP

CU240E-2 DP

CU240E-2 DP-F

CU250S-2 DP

6SL3243-0BB30-1PA2

6SL3244-0BB12-1PA1

6SL3244-0BB13-1PA1

6SL3246-0BA22-1PA0

PROFINET/EtherNet IP

CU230P-2 PN

CU240E-2 PN

CU240E-2 PN-F

CU250S-2 PN

6SL3243-0BB30-1FA0

6SL3244-0BB12-1FA0

6SL3244-0BB13-1FA0

6SL3246-0BA22-1FA0

CANopen

–

CU250S-2 CAN

6SL3246-0BA22-1CA0

Допустимое сочетание с силовыми модулями

PM240

Да

PM240-2

Да

PM250

Да

Какой опциональный комплект подключения экрана потребуется для соответствующего управляющего модуля?

Комплект экрана 1
6SL3264-1EA00-0FA0

HVAC

PROFIBUS

–

Комплект экрана 2
6SL3264-1EA00-0HA0

–

USS, Modbus RTU, PROFIBUS

–

Комплект экрана 3
6SL3264-1EA00-0HB0

PROFINET

–

Комплект экрана 4
6SL3264-1EA00-0LA0

–

Все варианты

Силовые модули PM240 типоразмера FSGX (т.е. от 160 кВт) поддерживают только базовые функции безопасности (STO, SS1 и SBC)

SINAMICS G120

Выбор компонентов

■

Выбор оптимального управляющего модуля

2/23

Опциональные дополнительные компоненты

Описание

Заказной №

Интеллектуальная панель оператора (IOP-2) с 14 языками интерфейса:

русский

, немецкий, английский, французский, итальянский, испанский, португальский, голландский,

шведский, чешский, польский, турецкий, финский, китайский

6SL3255-0AA00-4JA2

Ручной терминал IOP-2 (степень защиты IP54) с кабельным подключением, в комплекте: IOP-2 (6SL3255-
0AA00-4JA2), портативный корпус, аккумуляторы (4хАА), зарядное устройство (универсальное), соедини-
тельный кабель RS232 (3м), USB-кабель (1м)

6SL3255-0AA00-4HA1

Базовая панель оператора (BOP-2)

6SL3255-0AA00-4CA1

Набор для монтажа в дверцу для BOP-2/IOP-2, для встраивания в дверцу электрошкафа с толщиной стенки
1...3 мм. С уплотнительной прокладкой, монтажным материалом и соединительным кабелем (5м)

6SL3256-0AP00-0JA0

Карта памяти SINAMICS (SD-карта)

6SL3054-4AG00-2AA0

Мультикарта SINAMICS G120 (SD-карта) с лицензией для версии 4.7 SP6 HF2

6SL3054-7TD00-2BA0

Дополнительные лицензии для CU250S-2
– SD-карта + лицензия на расширенные функции безопасности (SLS, SSM, SDI)
– SD-карта + лицензия на расширенные функции простого позиционирования (EPos)
– SD-карта + лицензия на расширенную безопасность + простое позиционирование
– лицензия на расширенные функции безопасности для CU250S-2
– лицензия на расширенные функции простого позиционирования (EPos)

6SL3054-4AG00-2AA0-Z F01
6SL3054-4AG00-2AA0-Z E01

6SL3054-4AG00-2AA0-Z F01+E01

6SL3074-0AA10-0AA0
6SL3074-7AA04-0AA0

Дополнительные лицензии для CU250S-2 плюс FW версии 4.7
– SD-карта+лицензия на расширенные функции безопасности (SLS, SSM, SDI) + FW версии 4.7
– SD-Card+лицензия на расширенные функции простого позиционирования (EPos) + FW версии 4.7
– SD-Card+лицензия на расширенные функции безопасности + простое позиционирование + FW 4.7

6SL3054-7TD00-2BA0-Z F01
6SL3054-7TD00-2BA0-Z E01

6SL3054-7TD00-2BA0-Z F01+E01

Комплект для подключения PC 2 (для CU230P-2, CU240B-2, CU240E-2, CU250S-2)

6SL3255-0AA00-2CA0

Реле тормоза (для прямого управления тормозом двигателя через CU)

6SL3252-0BB00-0AA0

Безопасное реле тормоза (безопасная версия)

6SL3252-0BB01-0AA0

Соединительный штекер SINAMICS G120/G120C

6SL3200-0ST05-0AA0

Блок вентилятора SINAMICS G120/G120C

6SL3200-0SF12-0AA0

Монтажная рама для сквозной установки для силового модуля PM240-2
– типоразмер FSA
– типоразмер FSB
– типоразмер FSC

6SL3260-6AA00-0DA0
6SL3260-6AB00-0DA0
6SL3260-6AC00-0DA0

ПО для конфигурирования и ввода в эксплуатацию

Описание

Заказной №

ПО для ввода в эксплуатацию STARTER на DVD
Бесплатно в интернет: www.siemens.com/starter

6SL3072-0AA00-0AG0

ПО для ввода в эксплуатацию SINAMICS Startdrive на DVD
Бесплатно в интернет: www.siemens.com/startdrive

6SL3072-4DA02-0XG0

ПО для проектирования SIZER for Siemens Drives
Бесплатно в интернет: www.siemens.com/sizer

6SL3070-0AA00-0AG0

CAD Creator

6SL3075-0AA00-0AG0

Подробную информацию по продуктам и опциям можно найти в актуальном каталоге D 31
в главе „Стандартные преобразователи SINAMICS G120“ или в Siemens Industry Mall:
siemens.ru/industrymall

Просканируйте QR-код и загрузите прило-
жение SINAMICS SELECTOR бесплатно

Приложение
SINAMICS
SELECTOR –
быстрый и про-
стой поиск заказ-
ных номеров

SINAMICS G120

Выбор компонентов

■

Опциональные системные компоненты и лицензии

2/24

■

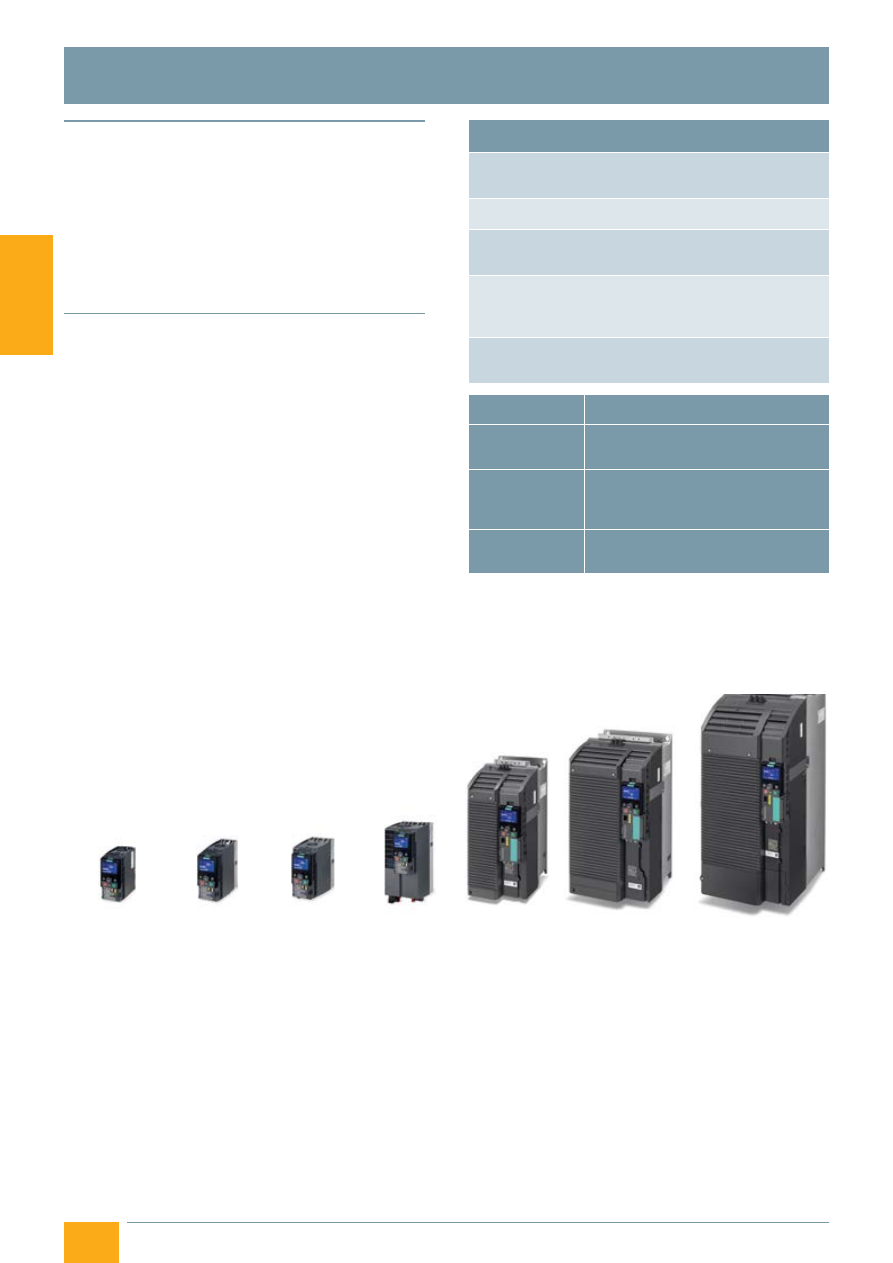

Основные преимущества

Очень компактная конструкция и высокая удельная мощ-
ность SINAMICS G120C: семь типоразмеров для диапазона
мощностей от 0,55 до 132 кВт (0,75 - 150 л.с.).

По настоящему универсальный компактный преобразова-
тель SINAMICS G120C может использоваться для решения
самых разных задач, например, для ленточных транспор-
теров, смесителей, экструдеров, насосов, вентиляторов,
компрессоров или простых транспортно-загрузочных при-
способлений.

■

Компонент линейки SINAMICS

SINAMICS G120C является компонентом комплексной
линейки приводов SINAMICS, включающей в себя решения
для любых задач с приводами. Это позволяет проектиро-
вать, параметрировать, вводить в эксплуатацию и управ-
лять всеми приводами в рамках единой унифицированной
системы.

Типоразмер
FSAA

0,55 - 2,2 кВт

Типоразмер
FSC

11 - 18,5 кВт

Типоразмер
FSB

5,5 - 7,5 кВт

Типоразмер
FSE

55 кВт

Типоразмер
FSF

75 - 132 кВт

Типоразмер
FSA

3 - 4 кВт

Типоразмер
FSD

22 - 45 кВт

Новые размеры корпуса (типоразмеры) открывают
еще больше возможностей.
Компактность, универсальность и многофункциональ-
ность в диапазоне от 0,55 до 132 кВт.

SINAMICS G120C

Серия компактных преобразователей с мощным набором функций

Отличительные особенности

●

Компактная конструкция

для простого монтажа в

условиях ограниченного пространства

●

Простой ввод в эксплуатацию и обслуживание

●

Великолепная интеграция

в автоматизированную

рабочую среду

●

Передовые технологические функции

для

обеспечения энергоэффективности и встроенной
безопасности

●

Надежная коммуникация

с поддержкой всех

распространенных сетевых интерфейсов

Мощность:

0,55 - 132 кВт (0,75 - 150 л.с.)

Напряжение:

3AC 380 В ... 480 В (–20 % / +10 %)
50/60 Гц +/- 5 %

Режимы:

U/f (линейная, квадратичная, FCC, ECO),
векторное управление без датчика
(SLVC)

Коммуникация:

PROFINET, EtherNet/IP, PROFIBUS,
USS/Modbus RTU

2/25

кВт

Типоразмер

Ш (мм)

В (мм)

Г (мм)

0,55
0,75

1,1
1,5
2,2

FSAA

173

155

3
4

FSA

196

203

5,5
7,5

FSB

100

11
15

18,5

FSC

140

295

22
30
37
45

FSD

200

472

237

FSE

275

551

237

75
90

110
132

FSF

305

708

357

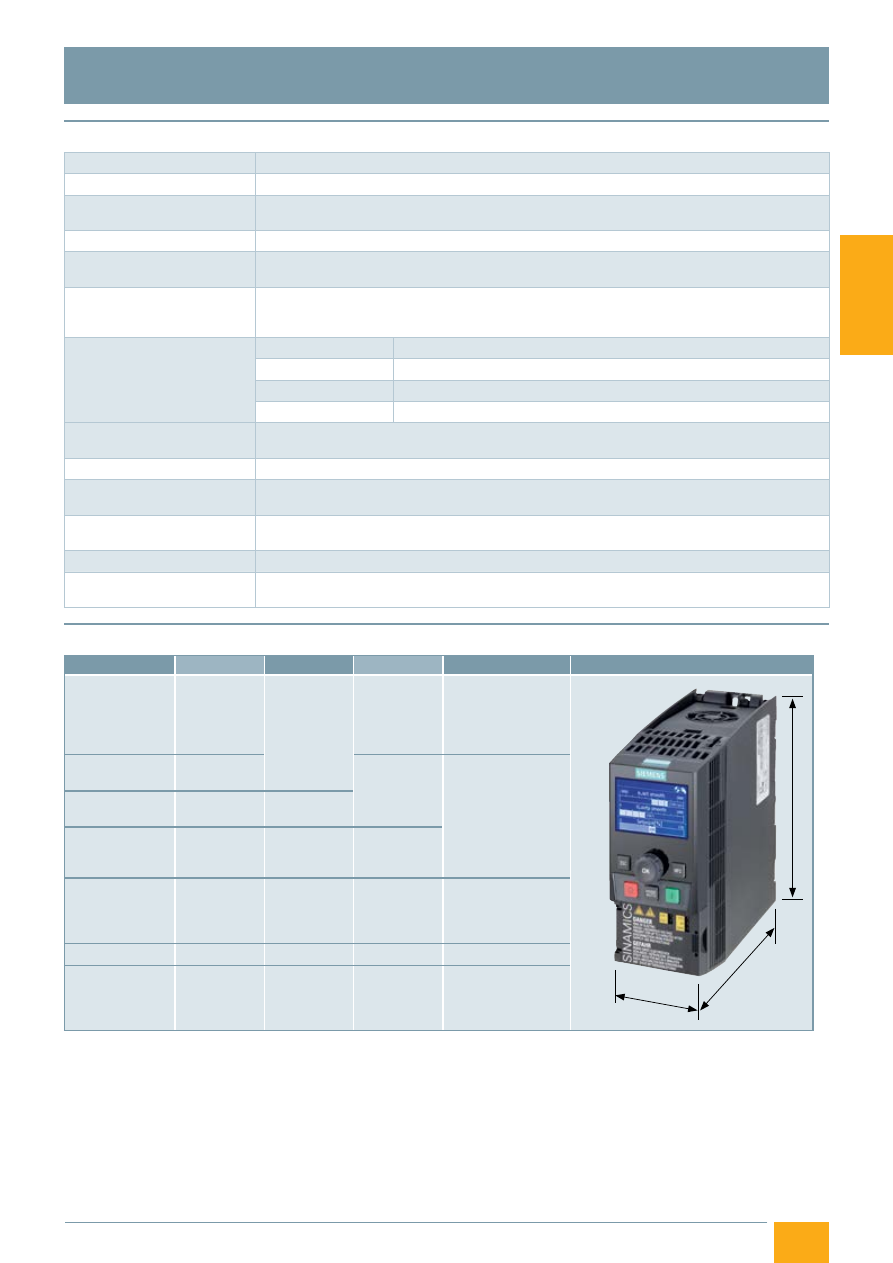

Напряжение/частота

3 AC 380 – 480 В –20 % +10 %, 47/63 Гц +/–5 %

Диапазон мощностей

0,55 – 132 кВт/ 0,75 – 150 л.с.

Допустимая перегрузка

Для I

_out (LO¹): 150 % на 3 с плюс 110 % на 57 с при нагрузочном цикле в 300 с

Для I

_out (HO²): 200 % на 3 с плюс 150 % на 57 с при нагрузочном цикле в 300 с

Степень защиты

IP20/UL open type

Температура окружающей
среды

-10° до 40 °C без ухудшения параметров/до 60 °C с ухудшением параметров

ЭМС с фильтром класса A

Устройство отвечает требованиям EN 61800-3 категория C3 (промышленные низковольтные сети)
Устройство соответствует предельным значениям по кондуктивным и излучаемым электромагнит-
ным помехах согласно EN 61800-3 категория C2 (низковольтная сеть общего пользования)

Длина кабеля двигателя

Типоразмер FSAA:

50 м экранированный/100 м неэкранированный

Типоразмер FSA-FSC:

150 м экранированный/150 м неэкранированный

Типоразмер FSD-FSE:

200 м экранированный/300 м неэкранированный

Типоразмер FSF:

300 м экранированный/450 м неэкранированный

Сигнальные входы/выходы
Безопасность

6 DI/ 2 DO/ 1 AI/ 1 AO
SIL 2 согл. EN 61508, PL d согл. EN ISO 13849, class 3 согл. EN 60204

Режимы управления

Vector, U/f, U/f ECO

Энергосбережение

Калькулятор энергосбережения, калькулятор энергопотребления, автоматическое уменьшение
потока

Функции

Постоянное заданное значение скорости, ПИД-регулятор,
управление стояночным тормозом двигателя, свободные функциональные блоки

Торможение

Встроенный тормозной прерыватель

Коммуникация

FSAA до FSC: PROFINET, PROFIBUS, EtherNet/IP, USS/Modbus RTU.
FSD до FSF: PROFINET

LO = Low Overload = низкая перегрузка (непрерывный режим работы)

HO = High Overload = высокая перегрузка (циклический режим работы)

Без снижения непрерывного выходного тока при использовании перегрузки

SINAMICS G120C

Технические параметры

■

Технические параметры

■

Габаритные размеры

содержание .. 4 5 6 7 ..
