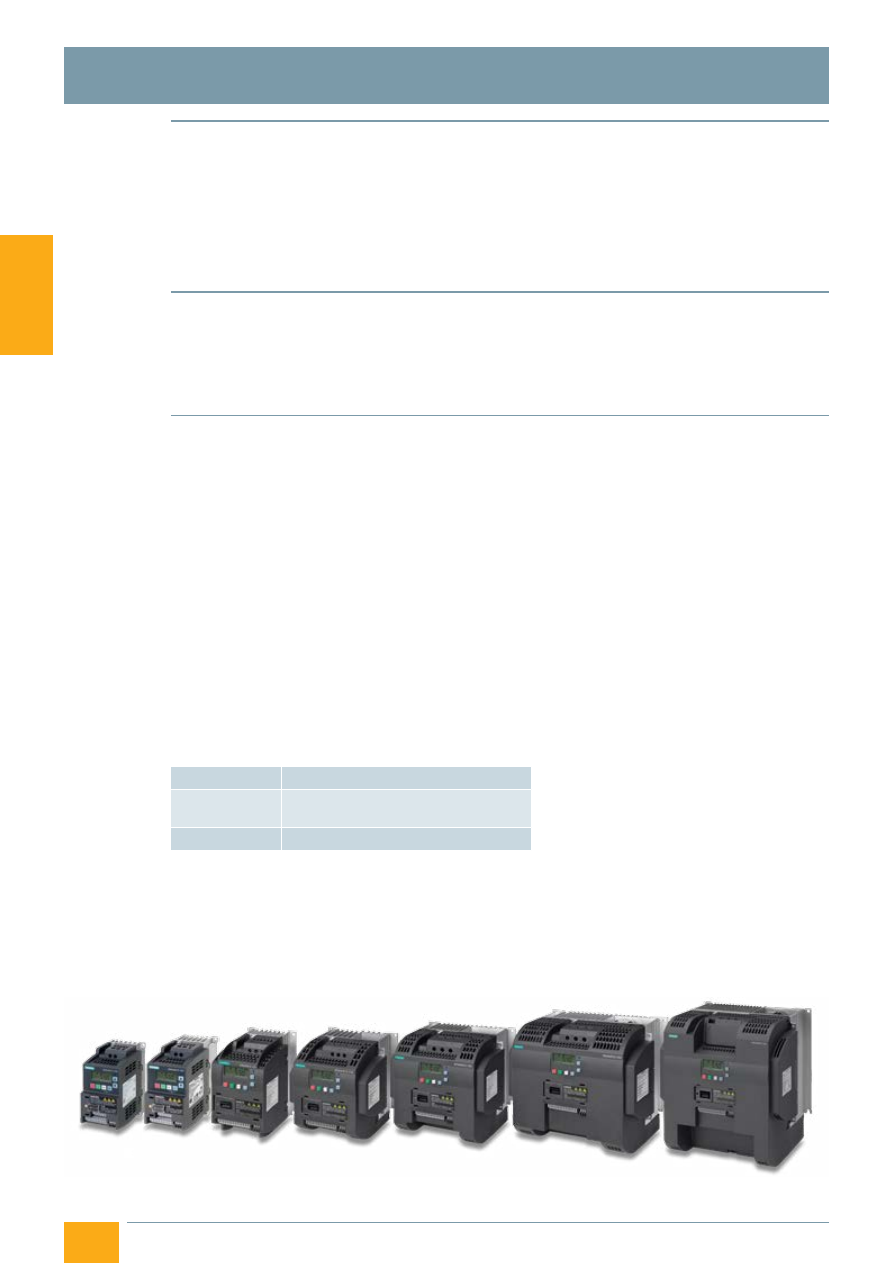

SINAMICS V20 – универсальный преобразователь частоты для базовых приложений

Индивидуальные решения в области автоматизации и приводной техники, в том числе и для автоматизации
простых процессов движения, становятся всё более востребованными в машиностроении и при производ-
стве промышленного оборудования.

Компактный преобразователь частоты SINAMICS V20 от Siemens это простое и эффективное решение с при-
водом для таких задач. ПЧ SINAMICS V20 характеризуется быстрым вводом в эксплуатацию, простым управле-
нием, надежностью и рентабельностью.

Семь типоразмеров преобразователя предлагают диапазон мощностей от 0,12 до 30 кВт.

■

Минимизация расходов

Затраты на проектирование и пуско-наладку, а также текущие расходы при работе, должны оставаться на
минимально возможном уровне.  SINAMICS V20 идеально соответствует этим требованиям. Для повышения
энергоэффективности преобразователь использует метод управления с автоматическим уменьшением по-
тока для оптимизации энергопотребления. Кроме этого, он отображает текущий расход энергии и предлагает
множество других интегрированных функций энергосбережения.

■

Отличительные особенности

Простой монтаж



●

Настенный или сквозной монтаж, установка бок-о-бок



●

Встроенные интерфейсы USS и Modbus RTU



●

Встр. тормозной прерыватель от 7,5 до 30 кВт



●

ЭМС согласно кат. C1/C2

Простое управление



●

Экспорт и копирование параметров без подключения к источнику питания



●

Простой ввод в эксплуатацию с помощью мобильного устройства или ноутбука через модуль веб-сервера
SINAMICS V20 Smart Access



●

Встроенные макросы



●

Режим поддержания в рабочем состоянии для бесперебойной работы



●

Широкий диапазон напряжений, новая концепция охлаждения и лакированные печатные платы

Простая экономия средств



●

ECO-режим для U/f, U²/f / гибернация



●

Мониторинг потоков энергии и воды



●

Высокая допустимая перегрузка (HO) и низкая допустимая перегрузка (LO) для типоразмера FSE

Мощность

0,12 - 30 кВт (1/6 - 40 л.с.)

Диапазон
напряжений

1AC 200 ... 240 В (–10% / +10%)

1), 2)



3AC 380 ... 480 В (–15% / +10%)

Режимы

U/f     U²/f     FCC     U/f многоточечный

1)

 Однофазные устройства также могут быть подключены к двум фазам трехфазной сети питания 120/240 В. Напряжение между L1 и
L2 должно находиться в диапазоне от 200 В до 240 В, от -10% до + 10% (фаза-фаза или фаза-нулевой проводник).
Подробности см.:
http://support.industry.siemens.com/cs/document/109476260

2)

 Диапазон напряжений для FSAA/FSAB (-15% / +10%)

SINAMICS V20

Великолепное решение для базовых приложений

2/3

2

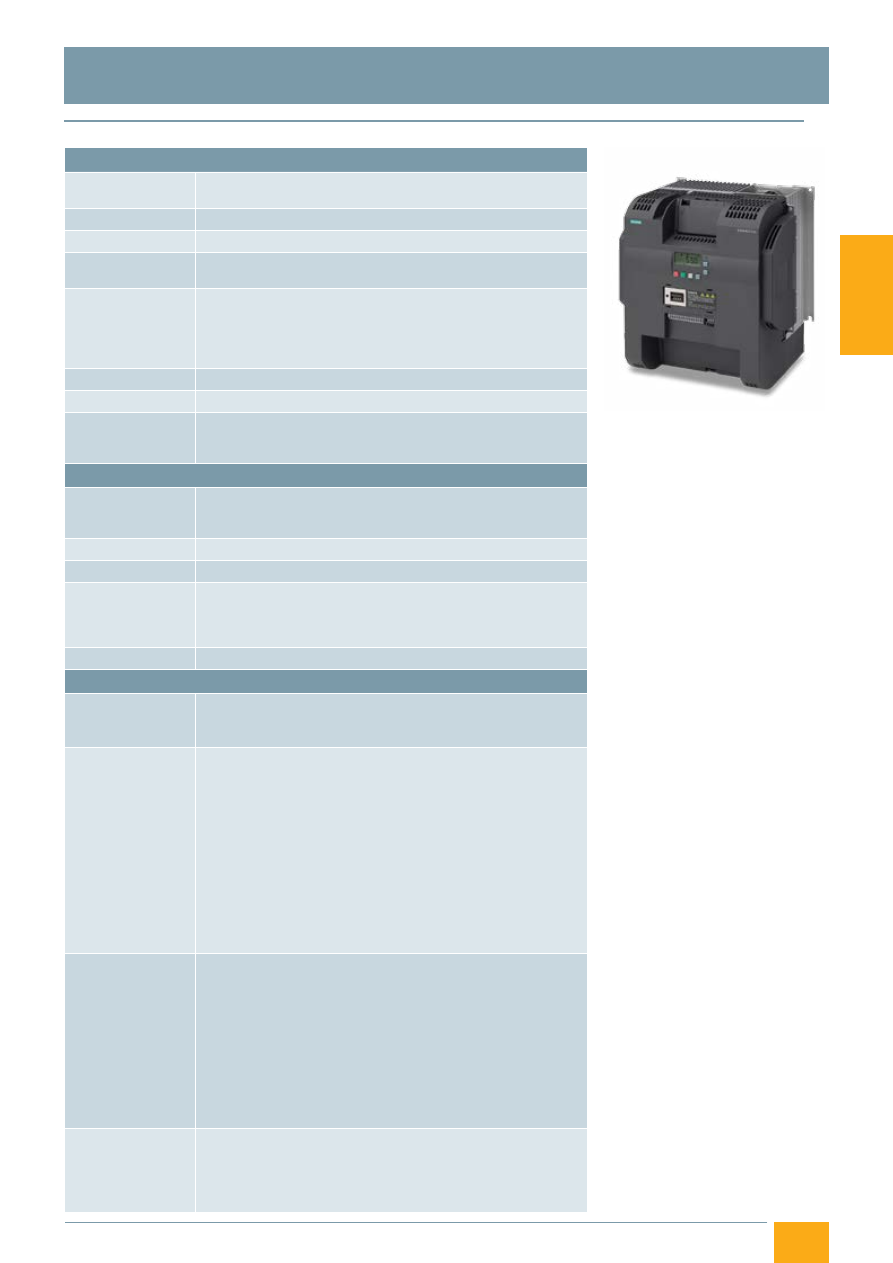

Питание и управление

Напряжение

1AC 230 В: 1AC 200 ... 240 В (–10% / +10%)

3)



3AC 400 В: 3AC 380 ... 480 В (–15% / +10%)

Частота сети

50/60 Гц

Структура сети

TN, TT, TT заземленная сеть, IT

1)

Диапазон мощности

1AC 230 В 0,12 … 3,0 кВт
3AC 400 В 0,37 … 30 кВт

Допустимая пере-
грузка

до 15 кВт:
высокая перегрузка (HO): 150% In на 60 с, цикл 300 с
от 18,5 кВт:
низкая перегрузка (LO): 110% In на 60 с, цикл 300 с
высокая перегрузка (HO): 150% In на 60 с, цикл 300 с

Выходная частота

0 ... 550 Гц, разрешение: 0,01 Гц

КПД

98 %

Режимы работы си-
стемы управления

Режимы управления по напряжению/частоте:
линейная U/f, квадратичная U/f, многоточечная U/f
управление по потокосцеплению: FCC

Входы и выходы

Аналоговые входы

AI1: биполярный режим по току/напряжению , разрешение 12 бит
AI2: униполярный режим по току/напряжению, разрешение 12 бит
Могут использоваться как цифровые входы

Аналоговые выходы

AO1: 0 … 20 мА

Цифровые входы

DI1 до DI4, оптическая изоляция, выбор PNP/NPN через клеммник

Цифровые выходы

DO1: транзисторный выход
DO2: релейный выход
250 В AC 0,5 A омическая нагрузка
30 В DC 0,5 A омическая нагрузка

Стандарты

ЕАС, CE, cULus, RCM, KC

Отличительные особенности

Энергосбережение



●

ECO-режим



●

режим гибернации



●

мониторинг энергопотребления

Простое управление



●

макросы для соединения и прикладные макросы



●

клонирование параметров



●

модуль веб-сервера для беспроводной пуско-наладки,
эксплуатации, диагностики и ТО (опция)



●

режим поддержания в рабочем состоянии



●

USS/Modbus RTU-коммуникация



●

заданные значения пользователя



●

список измененных параметров



●

состояние преобразователя при ошибках



●

автоматический перезапуск



●

рестарт на лету



●

регулирование напряжения промежуточного контура



●

Imax-регулирование

Приложения



●

ПИД-регулятор



●

функции BICO



●

режим работы: ударный пуск



●

режим работы: режим добавленного момента



●

режим работы: режим устранения засора насоса



●

каскадирование двигателей



●

гибкое регулирование усиления



●

функция вобуляции



●

компенсация скольжения



●

две параметрируемые рампы разгона



●

настраиваемая ШИМ

Защита



●

Защита от замерзания



●

Защита от конденсата



●

Защита от кавитации



●

Кинетическая буферизация



●

Контроль ошибок в нагрузке

1)

 Устройства без фильтра 1AC 230 В FSAA/
AB, а также 3AC 400 В, могут работать в
сетях IT.

2)

 У устройств типоразмера FSA без фильтра
при использовании внешнего сетевого
фильтра возможная длина экранирован-
ных кабелей двигателя составляет 25 м.

3)

 1-фазные устройства также могут подклю-
чаться к двум фазам трехфазной системы
питания 120/240 В. Напряжение между L1
и L2 должно находиться в диапазоне от
200 В до 240 В, -10% до + 10% (фаза-фаза
или фаза-нейтральный проводник).
Подробности см.:
http://support.industry.siemens.com/cs/
document/109476260

■

Технические параметры

SINAMICS V20

Великолепное решение для базовых приложений

2/4

2

■

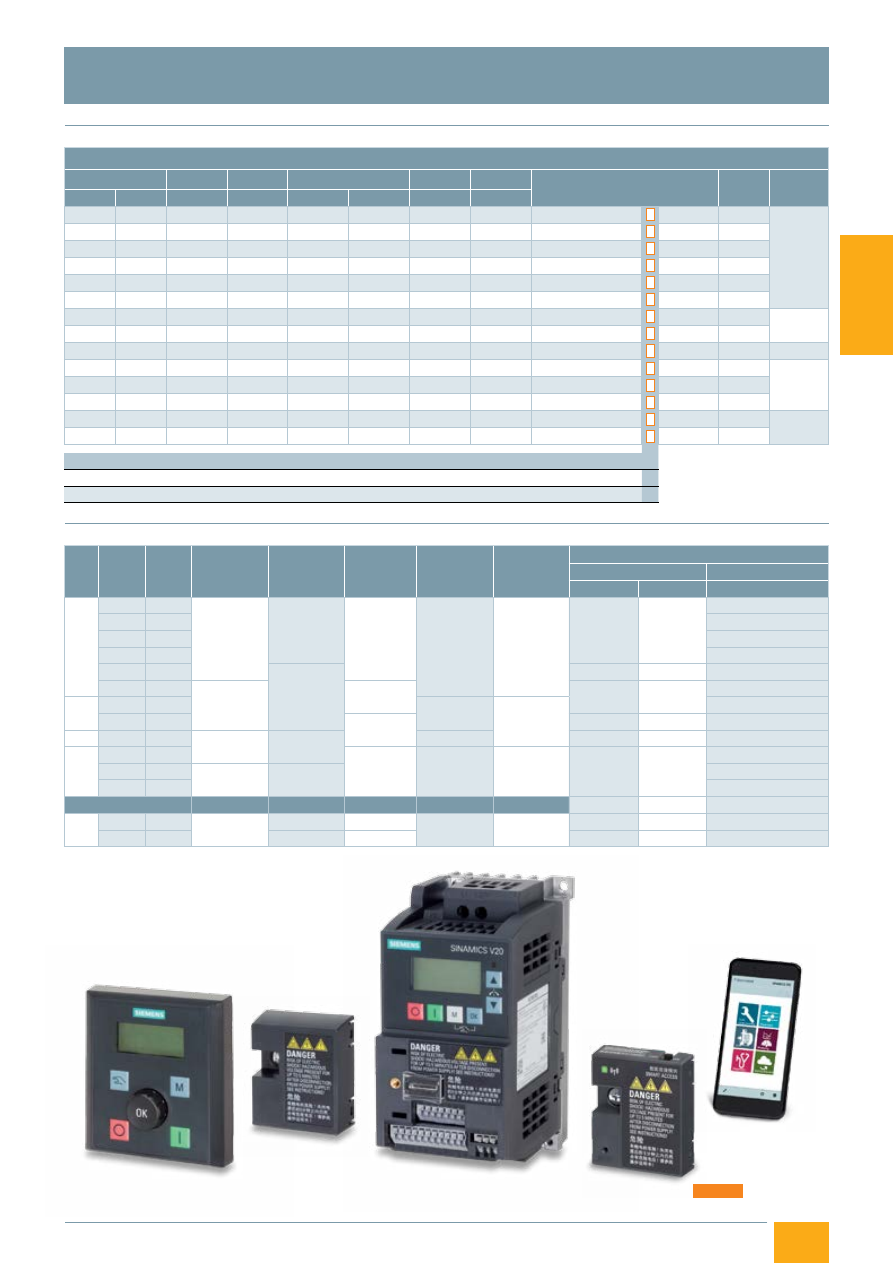

Запасные части

Типоразмер

Заказной №

Запасной вентилятор

FSA

6SL3200-0UF01-0AA0

FSB

6SL3200-0UF02-0AA0

FSC

6SL3200-0UF03-0AA0

FSD

6SL3200-0UF04-0AA0

FSE

6SL3200-0UF05-0AA0

■

Принадлежности

Наименование

Заказной №

Загрузчик параметров

6SL3255-0VE00-0UA1

V20 BOP (базовая панель оператора)

6SL3255-0VA00-4BA1

BOP-интерфейс

9)

6SL3255-0VA00-2AA1

SINAMICS V20 Smart Access
(модуль веб-сервера)

6SL3255-0VA00-5AA0

Карта памяти SINAMICS (512 МБ)

6SL3054-4AG00-2AA0

Модуль торможения
1AC 230 В: 8 A; 3AC 400 В: 7 A

6SL3201-2AD20-8VA0

Терминатор RS485 (50 шт.)

6SL3255-0VC00-0HA0

Комплект для монтажа на DIN-рейку

FSA/FSAA/FSAB:
6SL3261-1BA00-0AA0

10)



FSB: 6SL3261-1BB00-0AA0

Переходная пластина для установки типо-
размера FSAA/FSAB в старые монтажные
отверстия типоразмера FSA (для SINAMICS
V20, 1AC 200 В – 240 В)

6SL3266-1ER00-0VA0

Учебный комплект SINAMICS V20

6AG1067-2AA00-0AB6

■

Опции для 1AC 200 ... 240 В

FS

P

расч.



(HO)
кВт

Тормозной
резистор
6SE6400-…

Сетевой
дроссель
6SE6400-…

Выходной
дроссель
6SE6400-…

Комплект для
подкл. экрана
6SL3266-…

Сетевой
фильтр
класса B

7)

По стандарту IEC

Станд. предохранитель

8)

Автом. выключ.

8)

Ток в A

Заказной № Заказной №

FSAA

0,12

4BC05-0AA0

3CC00-4AB3

3TC00-4AD3

1AR00-0VA0 6SL3203-

0BB21-8VA0

10

3NA3803

3RV2011-1DA10

0,25

3RV2011-1FA10

0,37

3CC01-0AB3

3RV2011-1HA10

FSAB

0,55

3RV2011-1JA10

0,75

16

3NA3805

3RV2011-1KA10

FSB

1,1

4BC11-2BA0

3CC02-6BB3

3TC01-0BD3

1AB00-0VA0 6SE6400-

2FL02-6BB0

20

3NA3807

3RV2021-4BA10

1,5

32

3NA3812

3RV2021-4CA10

FSC

2,2

1AC00-0VA0

35

3NA3814

3RV2021-4EA10

3

4BC12-5CA0

3CC03-5CB3

3TC03-2CD3

–

50

3NA3820

3RV1031-4FA10

■

Преобразователи 1AC 200 … 240 В

1)

Расчетные параметры

P

расч.

  (HO)

I

H

Заказной №

Венти-

лятор

Типо-

размер

кВт

л.с.

A

0,12

1/6

0,9

6SL3210-5BB11-2

V1

–

FSAA

0,25

1/3

1,7

6SL3210-5BB12-5

V1

–

0,37

1/2

2,3

6SL3210-5BB13-7

V1

–

0,55

3/4

3,2

6SL3210-5BB15-5

V1

–

FSAB

0,75

1

4,2

6SL3210-5BB17-5

V1

–

1,1

1–1/2

6

6SL3210-5BB21-1

V0

1

FSB

1,5

2

7,8

6SL3210-5BB21-5

V0

1

2,2

3

11

6SL3210-5BB22-2

V0

1

FSC

3

4

13,6

6SL3210-5BB23-0

V0

1

Стандарты ЭМС
Без встроенного фильтра подавления радиопомех

U

Со встроенным фильтром подавления радиопомех категории
C2

2)

 (доступно только для FSB и FSC от 1,1 до 3 кВт)

A

Со встроенным фильтром подавления радиопомех категории
C1

3)

 (доступно только для FSAA и FSAB до 0,75 кВт)

B

Новинка

1)

 1-фазные устройства также могут быть подключены к двум фазам

трехфазной системы питания 120/240 В. Напряжение между L1 и
L2 должно находиться в диапазоне от 200 В до 240 В, -10% до + 10%
(фаза-фаза или фаза-нейтральный проводник).

2)

 Предельные значения уровня радиопомех в соответствии с EN 61800-3

категория C2, использование в первом окружении (коммунальные
сети). Приводная система должна быть смонтирована квалифицирован-
ным персоналом с учетом региональных норм в отношении гармоник в
линии питания.

3)

 Предельные значения уровня радиопомех в соответствии с EN

61800-3 категория C1, использование в первом окружении (ком-
мунальные сети). Приводная система должна быть смонтирована
квалифицированным персоналом с учетом региональных норм в
отношении гармоник в линии питания.

4)

 Предельные значения уровня радиопомех в соответствии с EN 61800-3

категория C3, использование во втором окружении (промышленные
сети).

5)

 Выходной ток I

L

 на основе цикла для низкой перегрузки (LO).

6)

 Выходной ток I

H

 на основе цикла для высокой перегрузки (HO).

7)

 См. спецификацию стандартов ЭМС, стр. 10.

8)

 Дополнительную информацию о перечисленных предохранителях

и автоматических выключателях можно найти в каталогах LV 10, IC
10 и IC 10 AO. http://siemens.com/drives/infocenter

9)

 BOP-интерфейс и интегрированный BOP-стандартный штекер RJ45

совместим со стандартным Ethernet-кабелем

10)

 По монтажу FSA с вентилятором см. Справочник по оборудованию

SINAMICS V20.
При монтаже FSAA/AB использовать переходник для монтажа на DIN-
рейку для FSA вместе с монтажным комплектом.

SINAMICS V20

Данные для заказа, выбор SINAMICS V20 и опций

2/5

2

■

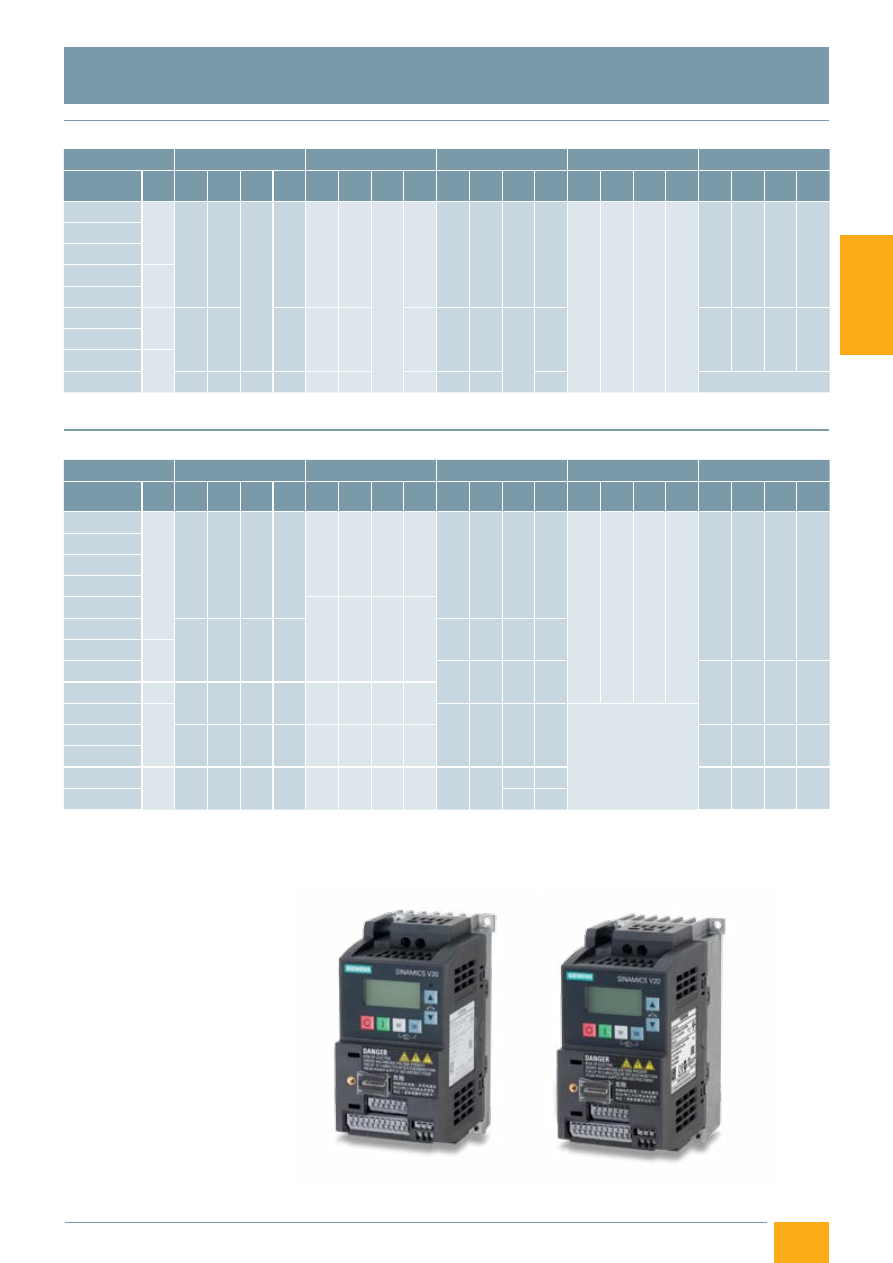

Преобразователи 3AC 380 … 480 В

Расчетные параметры

P

расч.

 (LO)

I

L

 400 В

5)

I

L

 480 В

P

расч.

 (HO)

I

H

 400 В

6)

I

H

  480 В

Заказной №

Вентиля-

тор

Типо-

размер

кВт

л.с.

A

A

кВт

л.с.

A

A

0,37

1/2

1,3

1,3

0,37

 1/2

1,3

1,3

6SL3210-5BE13-7

V0

–

FSA

0,55

3/4

1,7

1,7

0,55

 3/4

1,7

1,7

6SL3210-5BE15-5

V0

–

0,75

1

2,2

2,2

0,75

1

2,2

2,2

6SL3210-5BE17-5

V0

–

1,1

1–1/2

3,1

3,1

1,1

1–1/2

3,1

3,1

6SL3210-5BE21-1

V0

1

1,5

2

4,1

4,1

1,5

2

4,1

4,1

6SL3210-5BE21-5

V0

1

2,2

3

5,6

4,8

2,2

3

5,6

4,8

6SL3210-5BE22-2

V0

1

3

4

7,3

7,3

3

4

7,3

7,3

6SL3210-5BE23-0

V0

1

FSB

4

5

8,8

8,24

4

5

8,8

8,24

6SL3210-5BE24-0

V0

1

5,5

7–1/2

12,5

11

5,5

7–1/2

12,5

11

6SL3210-5BE25-5

V0

1

FSC

7,5

10

16,5

16,5

7,5

10

16,5

16,5

6SL3210-5BE27-5

V0

2

FSD

11

15

25

21

11

15

25

21

6SL3210-5BE31-1

V0

2

15

20

31

31

15

20

31

31

6SL3210-5BE31-5

V0

2

22

30

45

40

18,5

25

38

34

6SL3210-5BE31-8

V0

2

FSE

30

40

60

52

22

30

45

40

6SL3210-5BE32-2

V0

2

Стандарты ЭМС
Без встроенного фильтра подавления радиопомех

U

Со встроенным фильтром подавления радиопомех категории C3

4)

C

■

Опции для 3AC 380 … 480 В

FS

P

расч.



(LO)
кВт

P

расч.



(HO)
кВт

Тормозной
резистор
6SL3201-…

Сетевой
дроссель
6SL3203-…

Выходной
дроссель
6SL3202-…

Комплект для
подкл. экрана
6SL3266-…

Сет. фильтр
кл. B

7)



6SL3203-…

По стандарту IEC
Станд. предохранитель

8)

Автом. выкл.

8)

Ток в A

Заказ. №

Заказной №

FSA

0,37

0,37

0BE14-3AA0

0CE13-2AA0

0AE16-1CA0

1AA00-0VA0

0BE17-7BA0

6

3NA3801

3RV2011-1CA10

0,55

0,55

3RV2011-1DA10

0,75

0,75

3RV2011-1EA10

1,1

1,1

3RV2011-1FA10

1,5

1,5

0CE21-0AA0

10

3NA3803

3RV2011-1HA10

2,2

2,2

0BE21-0AA0

0AE18-8CA0

16

3NA3805

3RV2011-1JA10

FSB

3

3

1AB00-0VA0

0BE21-8BA0

3RV2011-1KA10

4

4

0AE21-8CA0

20

3NA3807

3RV2021-4AA10

FSC

5,5

5,5

0BE21-8AA0

0CE21-8AA0

1AC00-0VA0

32

3NA3812

3RV2021-4BA10

FSD

7,5

7,5

0AE23-8CA0

1AD00-0VA0

0BE23-8BA0

63

3NA3822

3VL1103-1KM30-0AA0

11

11

0BE23-8AA0

0CE23-8AA0

3VL1104-1KM30-0AA0

15

15

3VL1105-1KM30-0AA0

6SE6400-…

6SL3203-…

6SE6400-…

6SL3266-…

6SL3203-…

FSE

22

18,5

4BD21-2DA0

0CJ24-5AA0

3TC05-4DD0

1AE00-0VA0

0BE27-5BA0

63

3NA3024

3VL1108-1KM30-0AA0

30

22

0CD25-3AA0

3TC03-8DD0

80

3NA3024

3VL1108-1KM30-0AA0

SINAMICS V20

Данные для заказа, выбор SINAMICS V20 и опций

Простое управление с передней

панели электрошкафа

V20 BOP
(базовая панель оператора)

V20 BOP-интерфейс

Типоразмер FSAA

Ввод в эксплуатацию и эксплуатация

через беспроводное соединение с

модулем веб-сервера.

Мобильный
телефон

V20 Smart Access

Новинка

2/6

2

V20 BOP (базовая панель оператора)

Устройство SINAMICS V20

Ширина
(мм)

Высота
(мм)

Глубина
(мм)

Вес
(кг)

Типоразмер

B1

B2

H1

H2

H3

D

Прибл. вес

FSAA

58

68

–

132

142

107,8

0,7

FSAB

58

68

–

132

142

127,8

0,9

FSA

79

90

166

140

150

145,5

1,05

FSB

127

140

160

135

–

164,5

1,8

FSC

170

184

182

140

–

169

2,6

FSD

223

240

206,5

166

–

172,5

4,3

FSE

228

245

264,5

206

–

209

6,6

D

B2
B1

H1

H2

H3

V20 загрузчик параметров

V20 BOP-интерфейс

H1: высота с
вентилятором
H3: высота
без вентилятора

89,9

57

28,2

48,3

56

22,9

76

61

11,4

Ø30

Ø3,5

Вырез

85

52

71

29,5

Схема сверления

V20 Smart Access (модуль веб-сервера)

56,5

13,7

47,7

20,5

SINAMICS V20

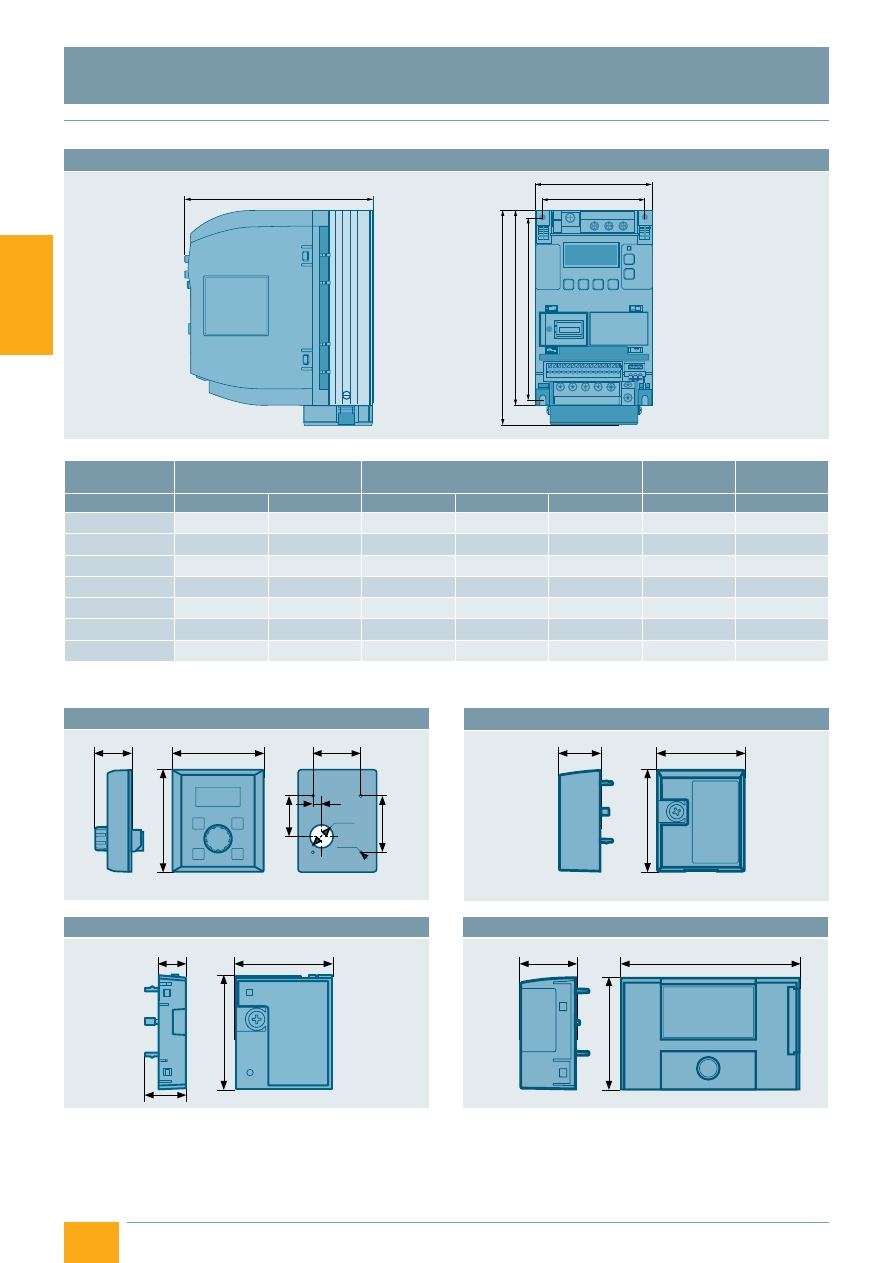

Габаритные размеры

■

Габаритные размеры

2/7

2

Тормозные резисторы

Сетевые дроссели

Выходные дроссели

Модуль торможения

Сетевой фильтр кл. B

PN (HO) кВт
1AC 230 В

FS

W

H

D

WT

W

H

D

WT

W

H

D

WT

W

H

D

WT

W

H

D

WT

0,12

AA

72

230 43,5 1

75,5 200 50

0,5

75

200 50

1,3

90

150 88

0,71 73

200 43,5 0,5

0,25

0,37

0,55

AB

0,75

1,1

B

149 239

1,6

150 213

1,2

150 213 80

4,1

149 213 50,5 1

1,5

2,2

C

3

185 285 150 3,8

185 245

1,0

185 245

6,6

–

Тормозные резисторы

Сетевые дроссели

Выходные дроссели

Модуль торможения

Сетевой фильтр кл. B

PN (LO) кВт
3AC 400 В

FS

W

H

D

WT

W

H

D

WT

W

H

D

WT

W

H

D

WT

W

H

D

WT

0,37

A

105 295 100 1,48 125 120 71

1,1

178 175 73

3,4

90

150 80

0,71 73

202 65

1,75

0,55

0,75

1,1

1,5

125 140 71

2,1

2,2

105 345 100 1,80

178 180 73

3,9

3

B

4

243 215 100 10,1

100 297 85

4

5,5

C

175 345 100 2,73 125 145 91

2,95

7,5

D

243 235 115 11,2 встроен

11

250 490 140 6,20 190 220 81

7,8

140 359 95

7,3

15

22

E

270 515 175 7,4

275 455 84

13

225 210 150 10.7

100 400 140 7.6

30

179 16.1

FS = типоразмер, WT = вес в кг, W = ширина в мм, H = высота в мм, D = глубина в мм



Самый маленький
по габаритам, но не
по возможностям,
преобразователь частоты
SINAMICS.

Типоразмер FSAA и FSAB,
1AC 230 В 0,12 до 0,75 кВт
со встроенным ЭМС-фильтром

Типоразмер FSAA

Типоразмер FSAB

SINAMICS V20

Габаритные размеры

■

Опции для 1АС 200 … 240 В

■

Опции для 3АС 380 … 480 В

2/8

2

Будь то насосы, вентиляторы, компрессоры, процессы пере-
мещения или переработки – все эти задачи могут быть ре-
шены универсальным приводом SINAMICS G120. При этом
речь может идти в равной мере как об общем машиностро-
ении, так и об автомобильной, текстильной и упаковочной
промышленности.

Модульная конструкция и широкий диапазон мощностей от
0,55 до 250 кВт являются гарантией выбора оптимального
для решения поставленной задачи преобразователя.

Одновременно модульная компоновка SINAMICS G120
открывает различные возможности универсального ис-
пользования и экономии, например, за счет сокращения
складских запасов. И все это при высоком уровне комфорта
– начиная от монтажа и заканчивая техническим обслу-
живанием. SINAMICS G120 это часть обширного семейства
приводов SINAMICS.

Обзор преимуществ семейства SINAMICS:



●

Широкий спектр мощностей от 0,05 кВт до 85 МВт



●

Версии как для низкого/среднего напряжения, так и для
напряжения постоянного тока



●

Высокий уровень гибкости и комбинируемости



●

Простое подключение к контроллерам SIMATIC и
эффективная интеграция в системы автоматизации, а
также часть «Комплексной автоматизации»



●

Единая концепция безопасности
Safety Integrated



●

Функциональность на основе единой
аппаратно-программной платформы



●

Общий инжиниринг для всех приводов



–

SIZER для проектирования



–

STARTER / SINAMICS Startdrive для
параметрирования и ввода в эксплуатацию

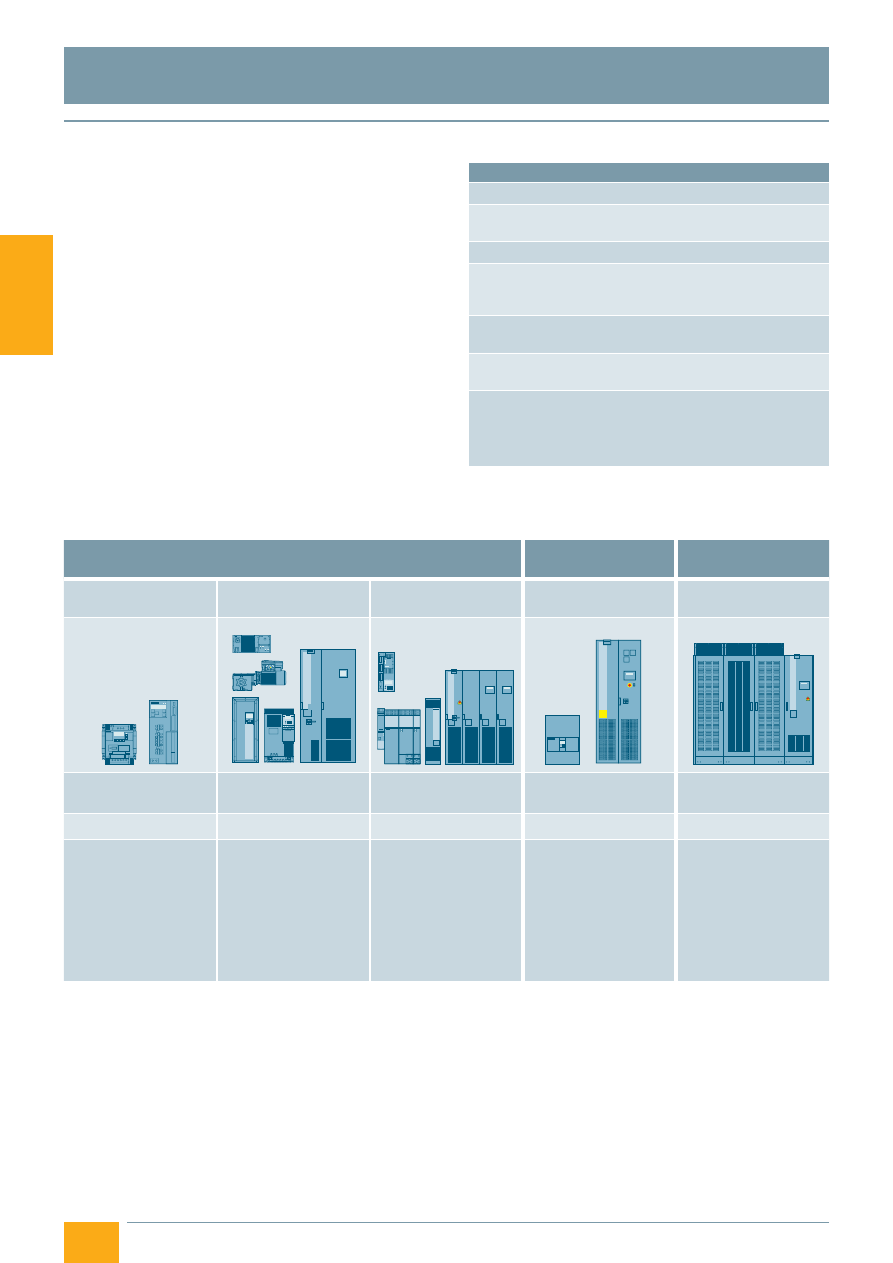

Низкое напряжение переменного тока

Напряжение

постоянного тока

Среднее напряжение

переменного тока

Базовые возможности

Основные возможности

Расширенные

возможности

Устройства

постоянного тока

Приложения

высокой мощности

Серия V

Серия G

Серия S

DCM

Серии среднего

напряжения

0,05 – 30  кВт

0,37 – 6600  кВт

0,55 – 5700  кВт

6  кВт – 30  МВт

0,15 – 85 МВт

Преобразователи

SINAMICS V

это только самые

важные аппаратные

компоненты и функ-
ции. И как следствие

– высокая надежность и

низкая цена.

Преобразователи

SINAMICS G

это правильный набор

функций для приложе-

ний с низкими и сред-
ними требованиями к

динамике регулирова-

ния.

Преобразователи

SINAMICS S предназна-

чены для специальных

одно- и многоосевых

приложений в области

машиностроения, а

также для решения раз-

личных задач управле-

ния перемещениями.

Преобразователи тока

SINAMICS это макси-

мальная мощность и

работоспособность.

Наше единственное

в своем роде, ком-

плексное предложение

включает в себя весь

спектр динамических и
рабочих характеристик

для классов напряже-

ния  от  2,3 до 11 кВ.

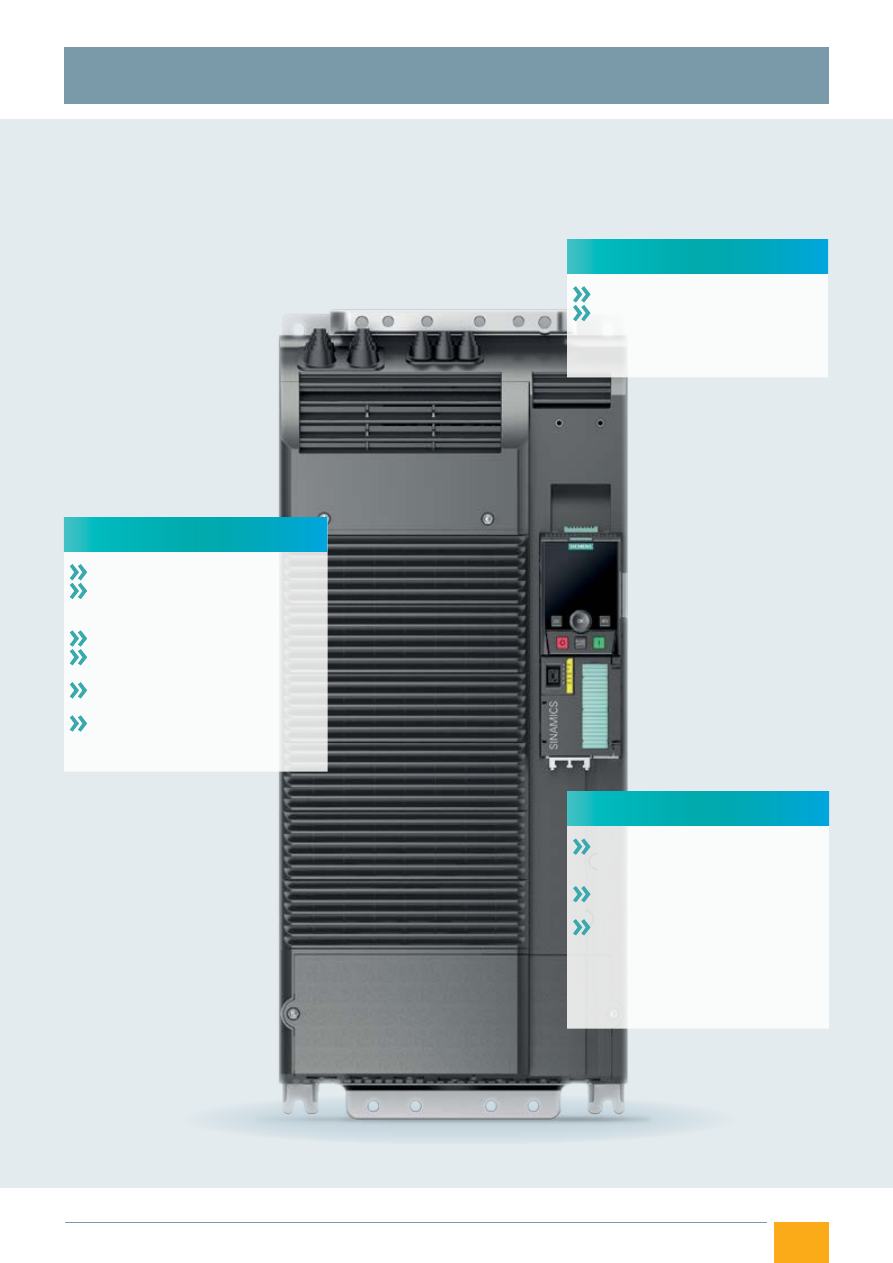

SINAMICS G120

Компактность, безопасность и надежность

■

Обзор

2/9

2

Коммуникация

 Компонент «Комплексной автоматиза-

ции» – с интерфейсами для PROFINET и
PROFIBUS

 Поддерживаемые профили: PROFIdrive,

PROFIsafe, PROFIenergy

 Подключение к сторонним системам

через USS/Modbus RTU, BACnet MS/TP,
EtherNet/IP

Функции

 Различные интерфейсы датчиков
 Ориентированные на область примене-

ния управляющие модули с расширен-
ным набором входов/выходов

 Позиционирование (EPos)
 Safety Integrated: STO, SS1,

SBC, SLS, SDI, SSM

 Силовые модули с низким

обратным воздействием на сеть

 Сетевая рекуперация без

дополнительных модулей

Механическая часть

 Модульная конструкция
 Различные концепции охлаждения для

увеличения надежности

SINAMICS G120

Компактность, безопасность и надежность
