DEUTZ-FAHR AGROTRON 215 / 265. MANUEL D’ATELIER

30-109

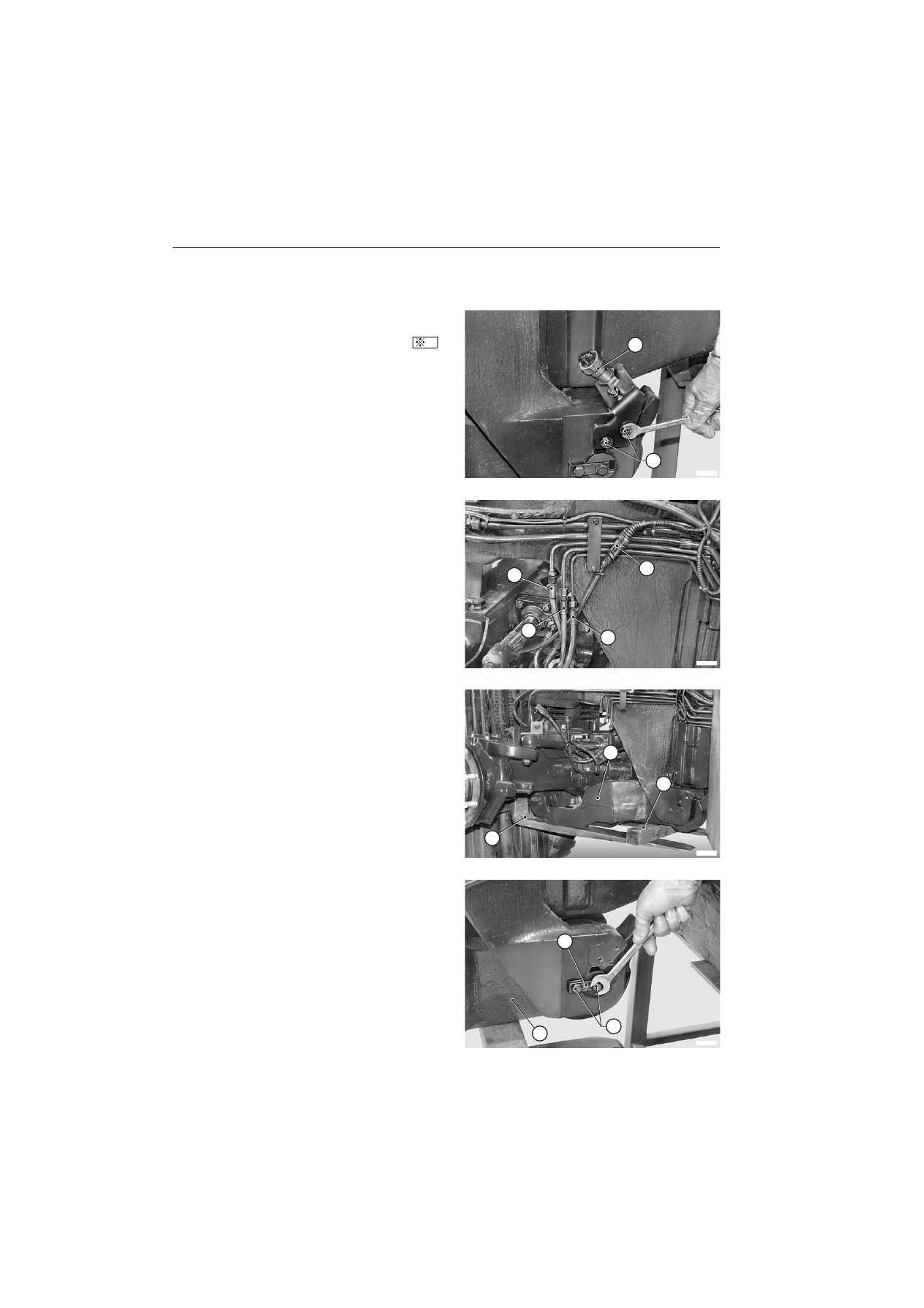

PRISE DE FORCE AVANT

Dépose

1 - Déposer l'ensemble du relevage avant.

(Pour les détails, voir "RELEVAGE AVANT")

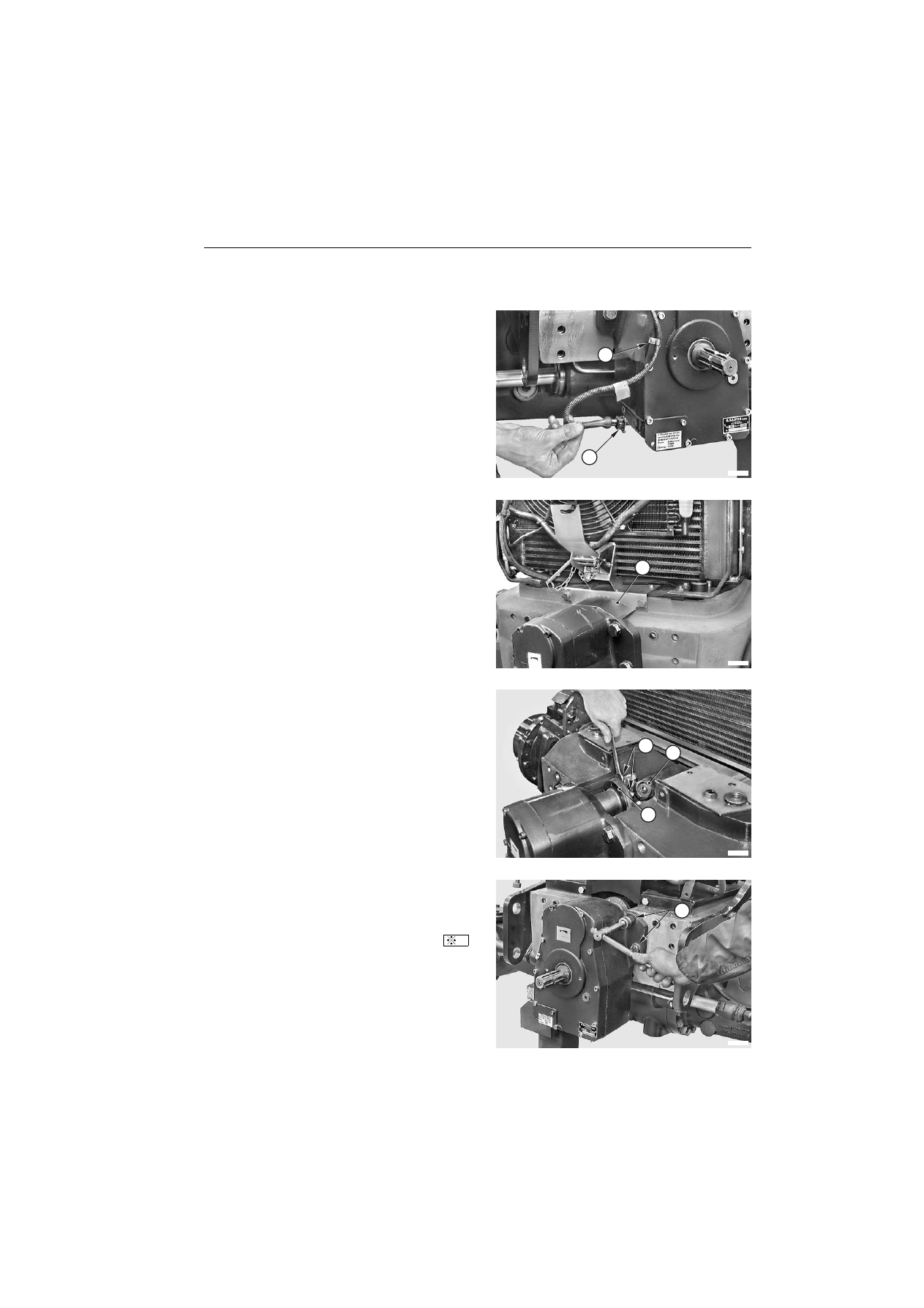

2 - Débrancher le connecteur (1) et démonter le collier du

câblage (2).

F0018080

3 - Déposer la protection (3) pour l'arbre à cardan.

F0041100

4 - Desserrer complètement les vis (4) de fixation de la

transmission à cardan (5) à l'accouplement de
l'ensemble de la prise de force et séparer le flasque ou
la bride (6).

F0041350

5 - Desserrer les quatre vis (7) et déposer les deux vis

inférieures.

★

Par mesure de sécurité, laisser en place les deux
vis supérieures.

6 - Prévoir un cric et une cale ; placer la planchette sous

l'ensemble de la prise de force

F0018091

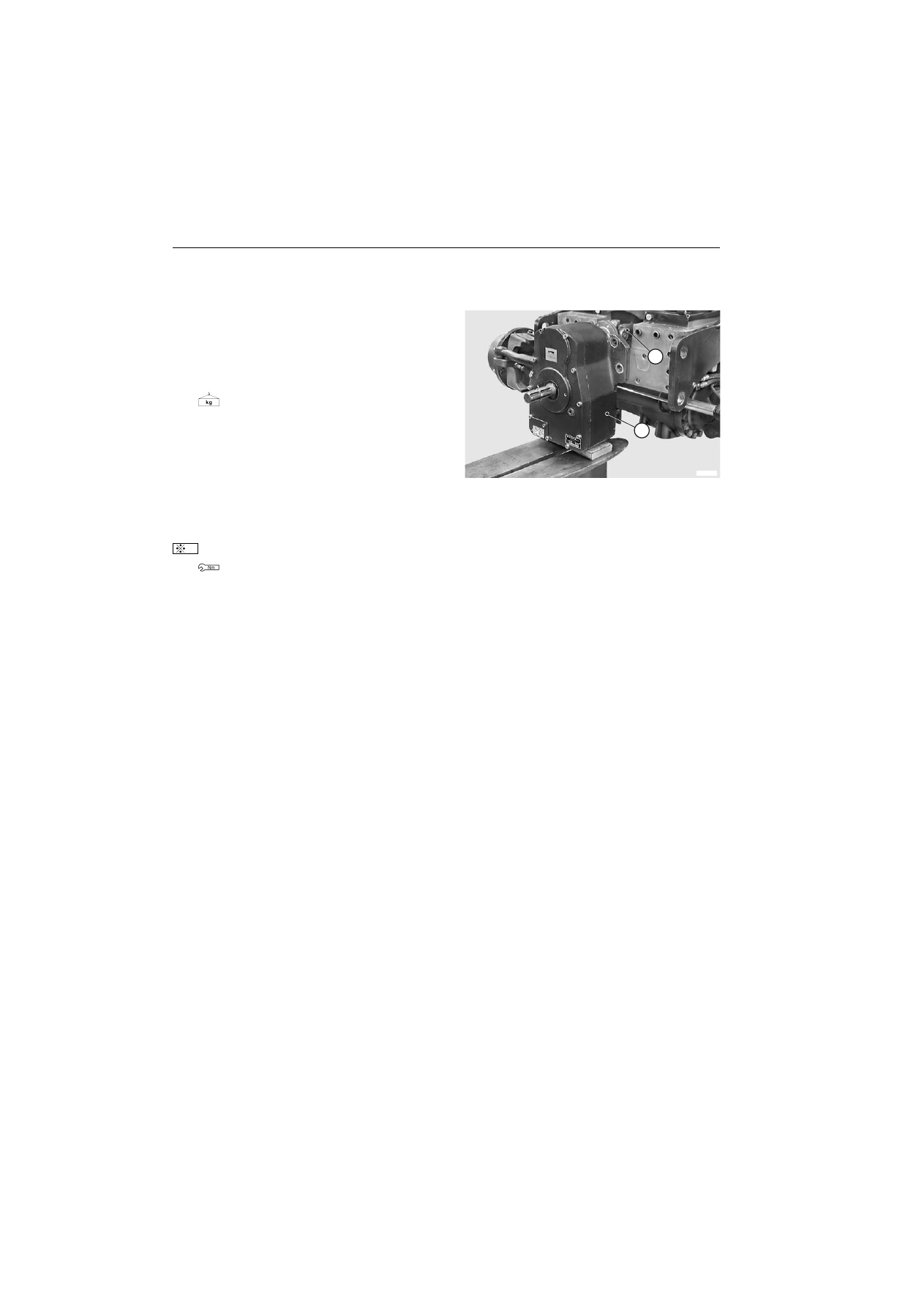

30-110

PRISE DE FORCE AVANT

7 - Enlever les vis supérieures laissées en place par

mesure de sécurité et déposer l'ensemble de la prise
de force (8) tout en soutenant la transmission à cardan
(5).

★

Si nécessaire, utiliser un levier pour faciliter la
séparation.

PDF : 68 kg (150 lb.)

F0018101

Repose

•

La repose se fait à l'inverse de la dépose.

Vis : 210 Nm (154,8 lb.ft.)

30-111

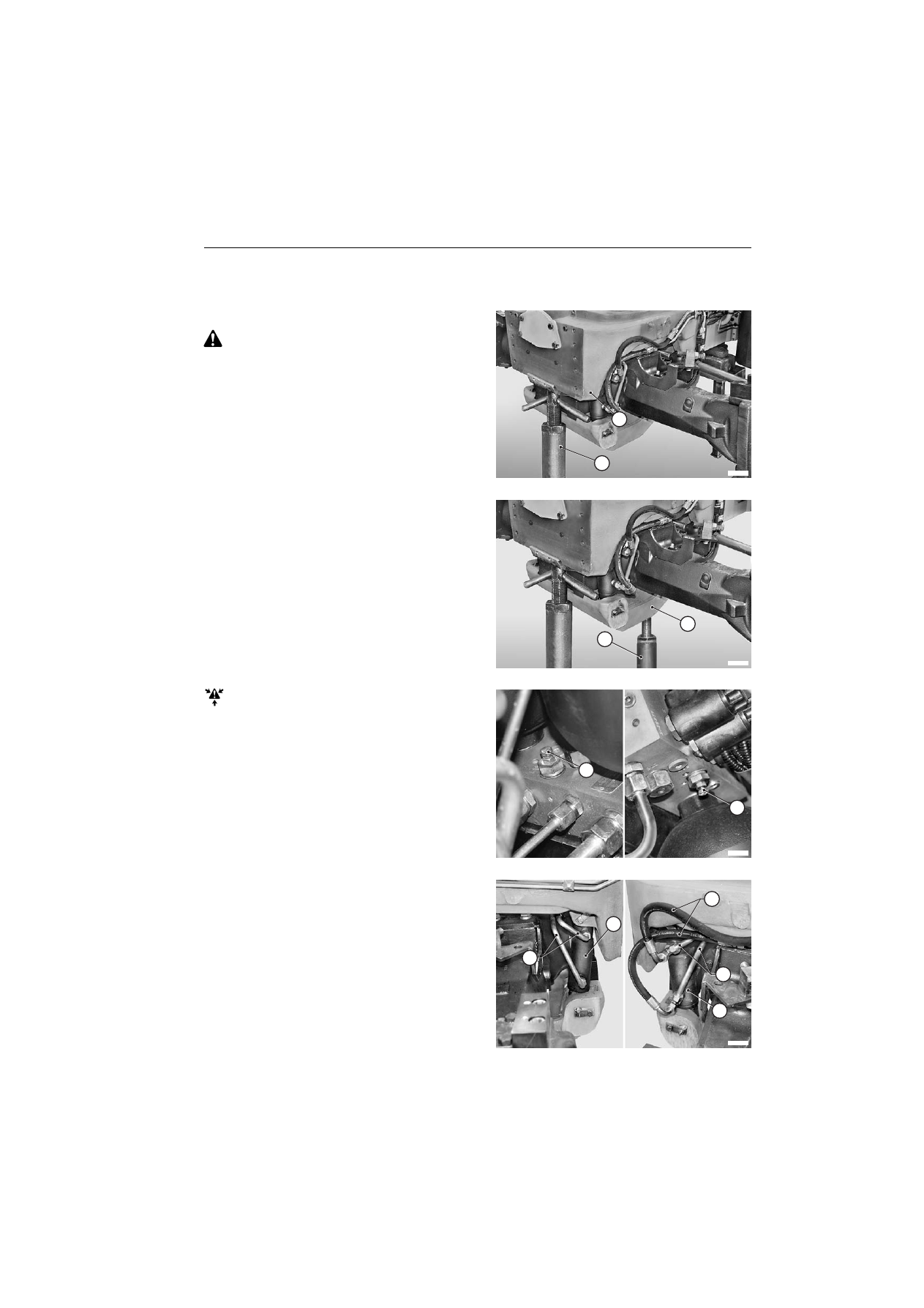

SUSPENSION DE PONT AVANT

VÉRINS Agrotron 215 : <– 1242 - Agrotron 265 : <– 3243

SUSPENSION DE PONT AVANT

VÉRINS Agrotron 215 : <– 1242 - Agrotron 265 : <– 3243

Dépose

Toutes les opérations doivent être effectuées freins de
stationnement enclenchés.

1 - À l'aide du bouton en cabine, activer la suspension du

pont avant jusqu'à faire sortir complètement les
pistons.

2 -

Disposer et forcer sous le support avant (1) une
chandelle “

”.

F0040591

- Désactiver la suspension jusqu'à faire rentrer

complètement les pistons.

4 - Mettre le berceau mobile (2) sur chandelle “

”

pouvant accomplir une course en descente d'environ
de 10 à 12 cm (4- 5 in) et arrêter le moteur.

5 - Déposer les roues avant.

(Pour les détails, voir "ROUES AVANT").

F0041110

Décharger la pression résiduelle du circuit, en
desserrant d'environ 2 tours les valves (3) et (4).

★

Quelques minutes après la décharge de la
pression, refermer les valves.

F0041120

6 - Débrancher les tubes (6) du vérin de suspension droit

(5).

★

Boucher les tuyauteries pour éviter la pénétration
d'impuretés.

7 - Repérer et débrancher les flexibles (8) du vérin de

suspension gauche (7) ; débrancher tous les tubes
rigides (9).

★

Boucher les tuyauteries pour éviter la pénétration
d'impuretés.

F0041130

30-112

SUSPENSION DE PONT AVANT

VÉRINS Agrotron 215 : <– 1242 - Agrotron 265 : <– 3243

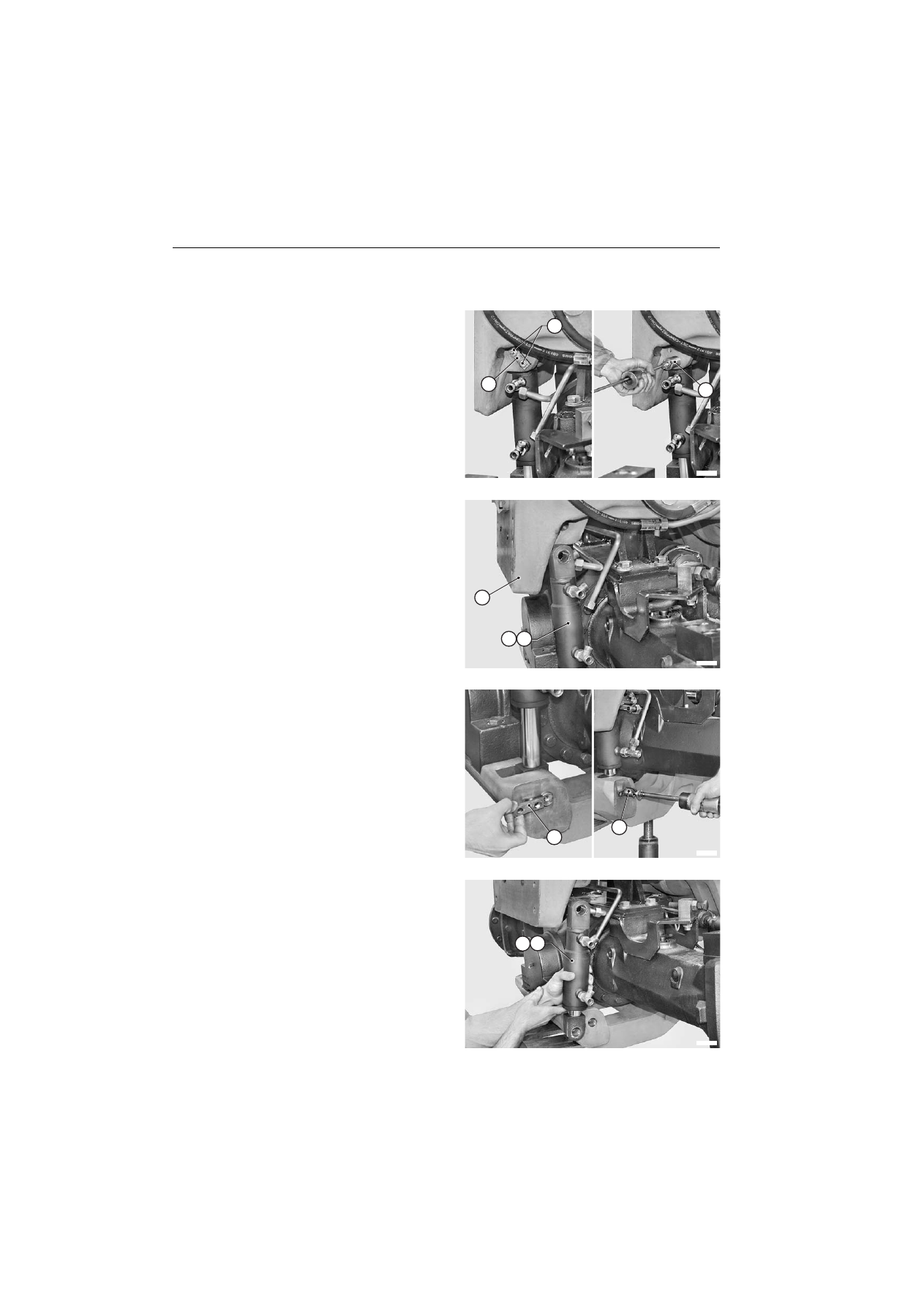

8 - Déposer les vis (10) et les goussets (11) de des axes

supérieures de fixation des vérins.

9 - À l'aide d'un extracteur à inertie, déposer les axes

supérieurs (12).

F0041140

10 - Abaisser le berceau mobile (2) jusqu'à dégager les

fixations supérieures des vérins (5), (7).

F0041150

11 - Déposer les goussets (13) des axes inférieurs.

12 - À l'aide d'un extracteur à inertie, déposer les axes

inférieurs (14).

F0041160

13 - Faire rentrer partiellement les pistons et déposer les

vérins (5), (7).

F0041170

5 7

30-113

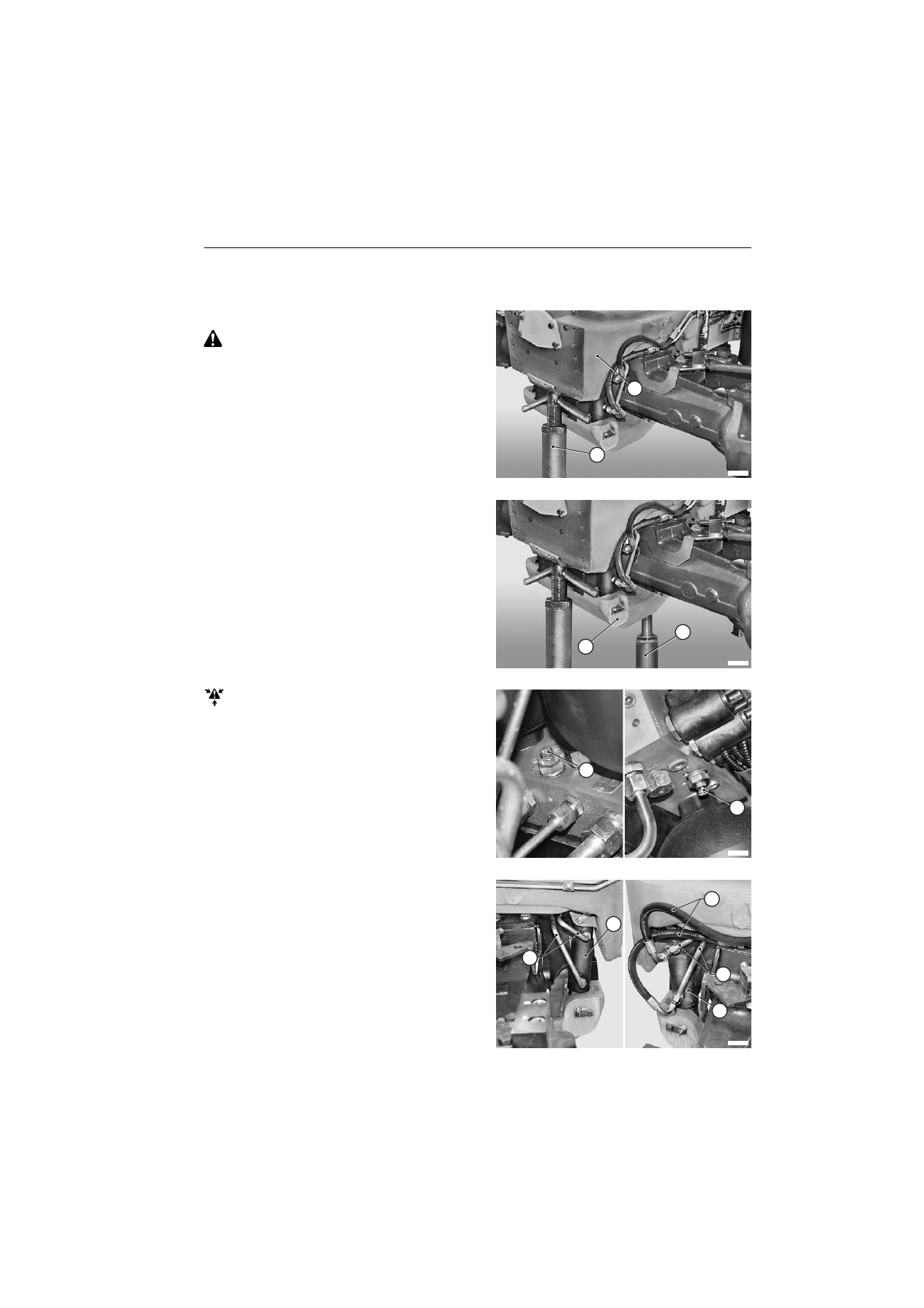

SUSPENSION DE PONT AVANT

VÉRINS Agrotron 215 : –> 1243 - Agrotron 265 : –> 3244

Dépose

Toutes les opérations doivent être effectuées freins de
stationnement enclenchés.

1 - À l'aide du bouton en cabine, activer la suspension du

pont avant jusqu'à faire sortir complètement les
pistons.

2 -

Disposer et forcer sous le support avant (1) une
chandelle “

”.

F0115431

- Désactiver la suspension jusqu'à faire rentrer

complètement les pistons.

4 - Mettre le berceau mobile (2) sur chandelle “

”

pouvant accomplir une course en descente d'environ
de 10 à 12 cm (4- 5 in) et arrêter le moteur.

5 - Déposer les roues avant.

(Pour les détails, voir "ROUES AVANT").

F0115690

Décharger la pression résiduelle du circuit, en
desserrant d'environ 2 tours les valves (3) et (4).

★

Quelques minutes après la décharge de la
pression, refermer les valves.

F0041120

6 - Débrancher les tubes (6) du vérin de suspension droit

(5).

★

Boucher les tuyauteries pour éviter la pénétration
d'impuretés.

7 - Repérer et débrancher les flexibles (8) du vérin de

suspension gauche (7) ; débrancher aussi les tubes
rigides (9).

★

Boucher les tuyauteries pour éviter la pénétration
d'impuretés.

F0041130

30-114

SUSPENSION DE PONT AVANT

VÉRINS Agrotron 215 : –> 1243 - Agrotron 265 : –> 3244

8 - Déposer les vis (10) et les goussets (11) des axes

supérieures de fixation des vérins.

9 - À l'aide d'un extracteur à inertie, déposer les axes

supérieurs (12).

F0041140

10 - Abaisser le berceau mobile (2) jusqu'à dégager les

fixations supérieures des vérins (5), (7).

F0115700

5 7

11 - Déposer les goussets (13) des axes inférieurs.

12 - À l'aide d'un extracteur à inertie, déposer les axes

inférieurs (14).

F0041160

13 - Faire rentrer partiellement les pistons et déposer les

vérins (5), (7).

F0115710

5 7

30-115

SUSPENSION DE PONT AVANT

VÉRINS Agrotron 215 : –> 1243 - Agrotron 265 : –> 3244

Repose

•

La repose se fait à l'inverse de la dépose.

1 - Au démarrage du moteur, mettre en action la

suspension (débattements vers le haut et vers le bas)
pour purger les circuits et contrôler leur étanchéité.

2 - Arrêter le moteur, contrôler le niveau d'huile moteur et,

si nécessaire, le réajuster.

30-116

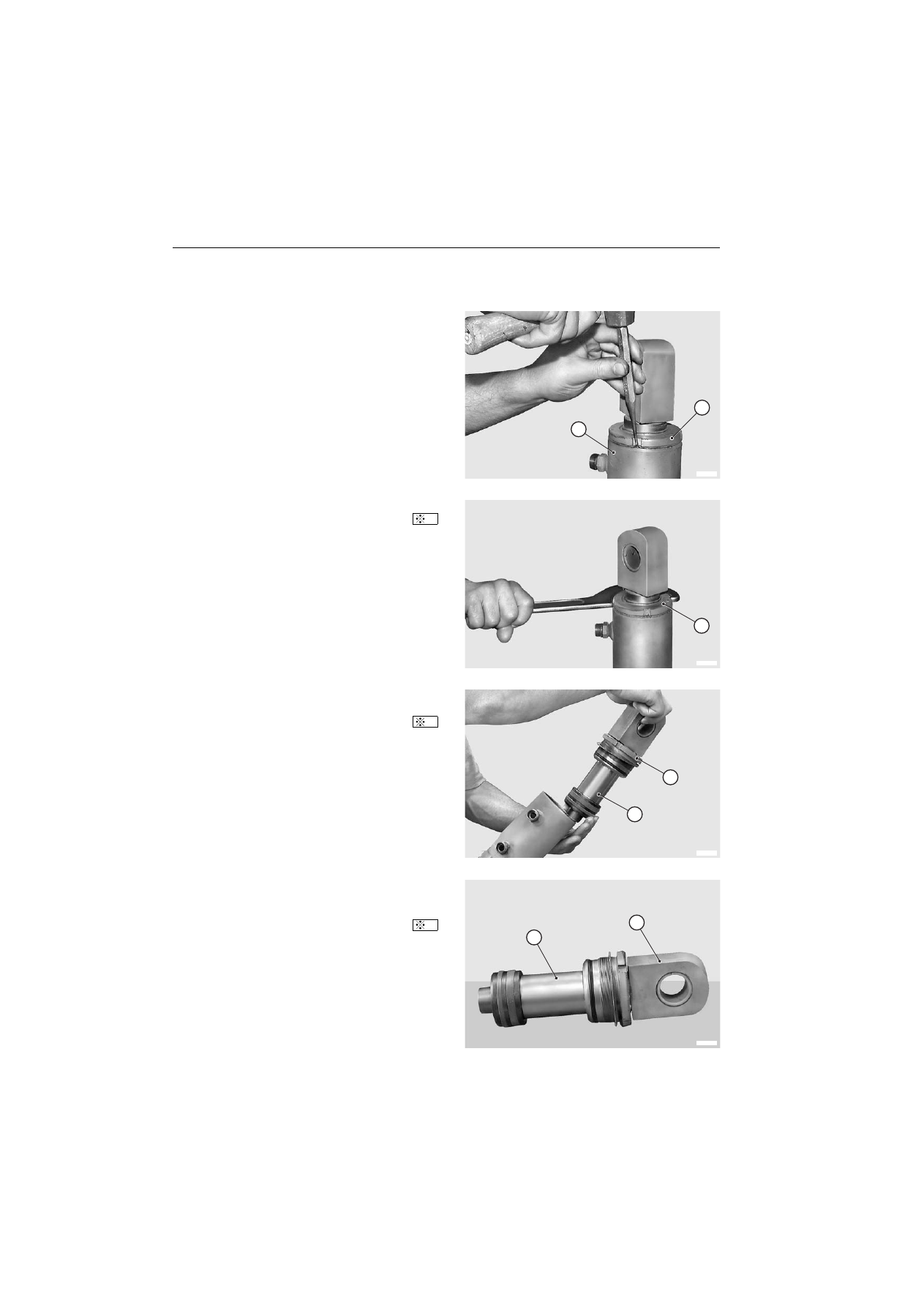

SUSPENSION DE PONT AVANT

VÉRINS

Démontage

1 - Redresser le matage de la rondelle de sécurité

intercalée entre la tête (1) et le cylindre (2).

F0041180

2 - À l'aide d'une clé à ergots, dévisser la tête (1).

F0041190

3 - Sortir la tige (3) munie de la tête (1) et des joints

d'étanchéité.

F0041200

4 - Chauffer l'oeil du piston (4) à une température

d'environ 100

120 °C (212-248 °F) et le dévisser de la

tige (3).

F0041210

30-117

SUSPENSION DE PONT AVANT

VÉRINS

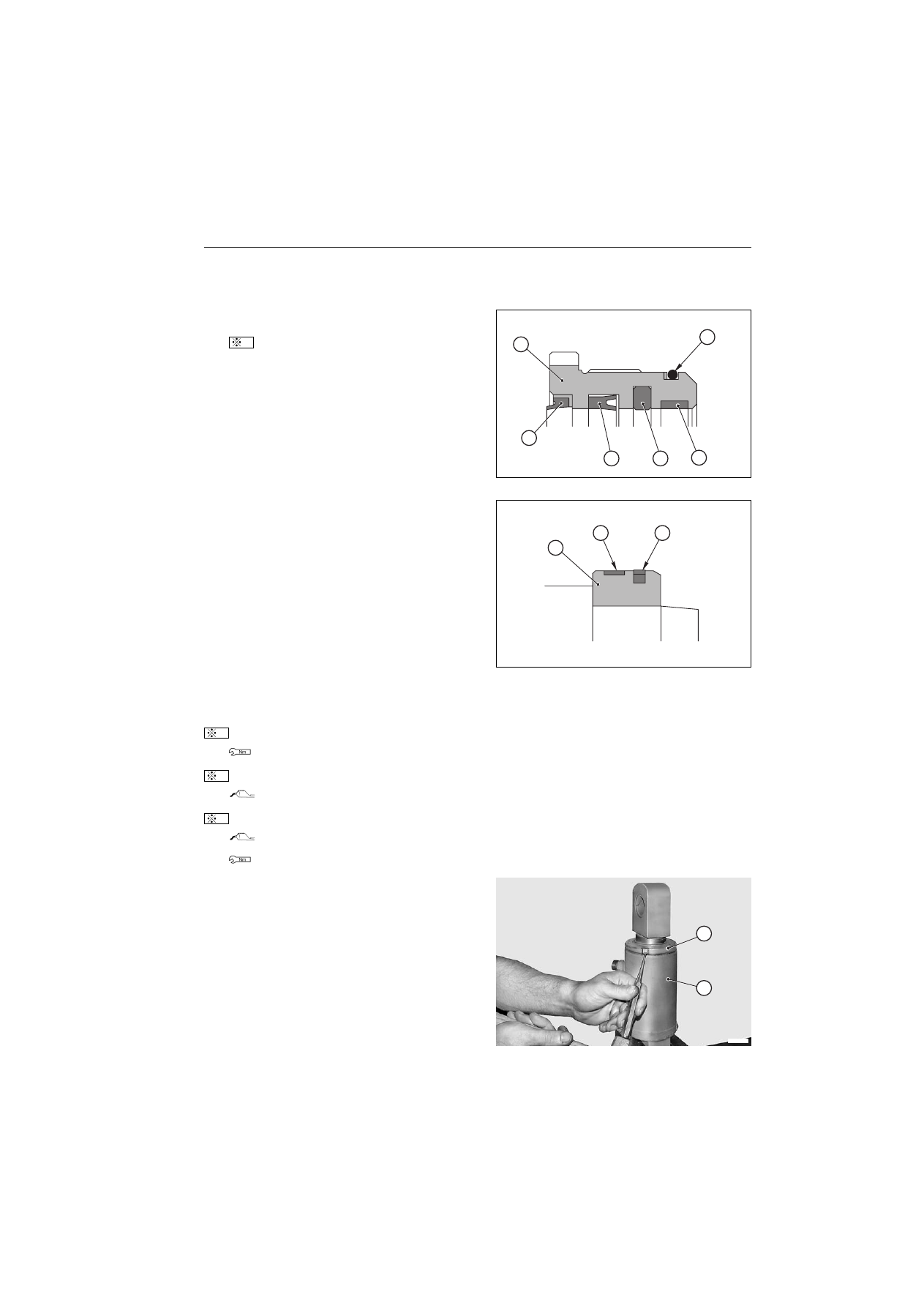

5 - Extraire de la tige la tête (1) et déposer dans l'ordre le

racleur (5), les joints (6), (7) et le patin de guidage (8).

★

Faire très attention de ne pas abîmer les logements
des joints d'étanchéité.

- Déposer le joint torique (9) pour l'étanchéité

extérieure.

★

Noter le sens de montage des joints.

D0005380

7 - Déposer le joint (11) et le patin de guidage (12) du

piston (10).

★

Faire très attention de ne pas abîmer le logement
du joint d'étanchéité.

D0005390

Remontage

•

La remontage se fait à l'inverse du démontage.

Tête : 320

370 Nm (236–273 lb.ft.)

Joints d'étanchéité : huile de transmission

Oeil de piston : Loctite 638

Oeil de piston

: 50

70 Nm (37–52 lb.ft.)

1 - Chanfreiner la rondelle de sécurité dans l'encoche

pratiquée dans le cylindre (2) et une encoche de la tête
(1).

F0041220

30-118

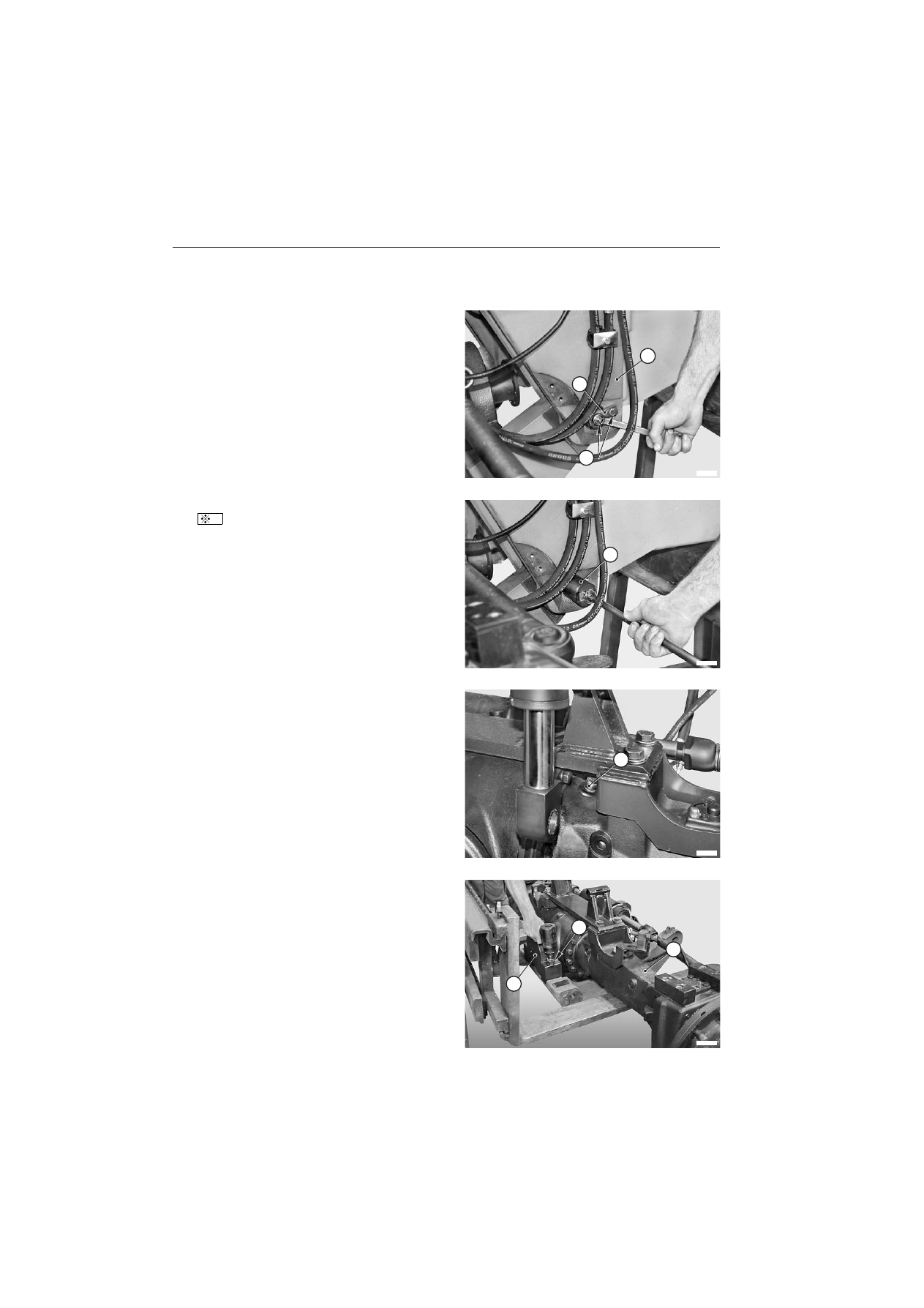

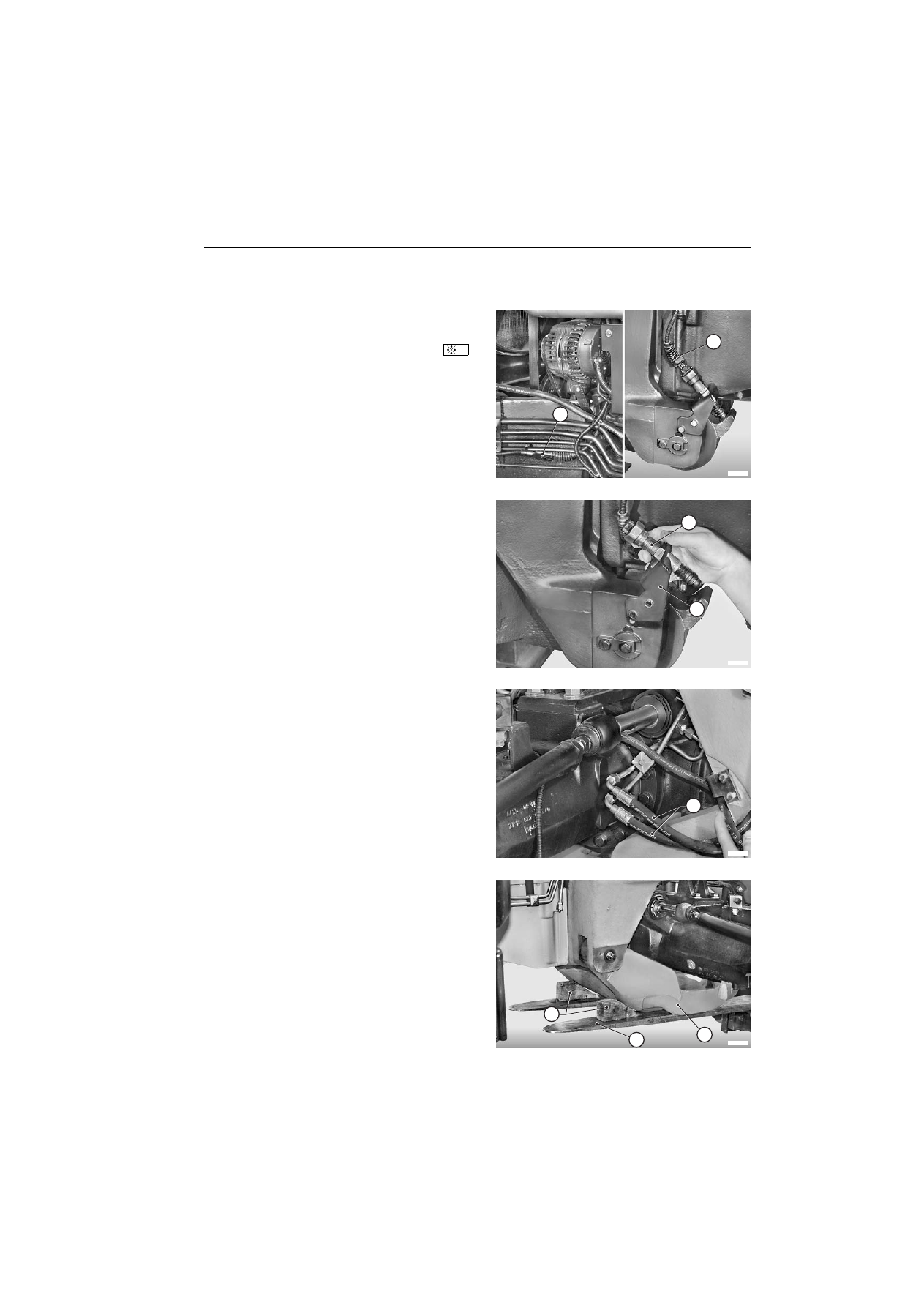

SUSPENSION DE PONT AVANT

PONT AVANT ET SUPPORT OSCILLANT Agrotron 215 : <– 1242 - Agrotron 265 : <– 3243

PONT AVANT ET SUPPORT OSCILLANT
Agrotron 215 : <– 1242 - Agrotron 265 : <– 3243

Dépose

1 - Séparer l'arbre de transmission 4RM du pont.

(Pour les détails, voir "ARBRE DE TRANSMISSION").

2 - Déposer les roues avant.

(Pour les détails, voir "ROUES AVANT").

3 - Déposer l'ensemble radiateur-échangeurs complet.

(Pour les détails, voir "ENSEMBLE RADIATEUR-
ÉCHANGEURS").

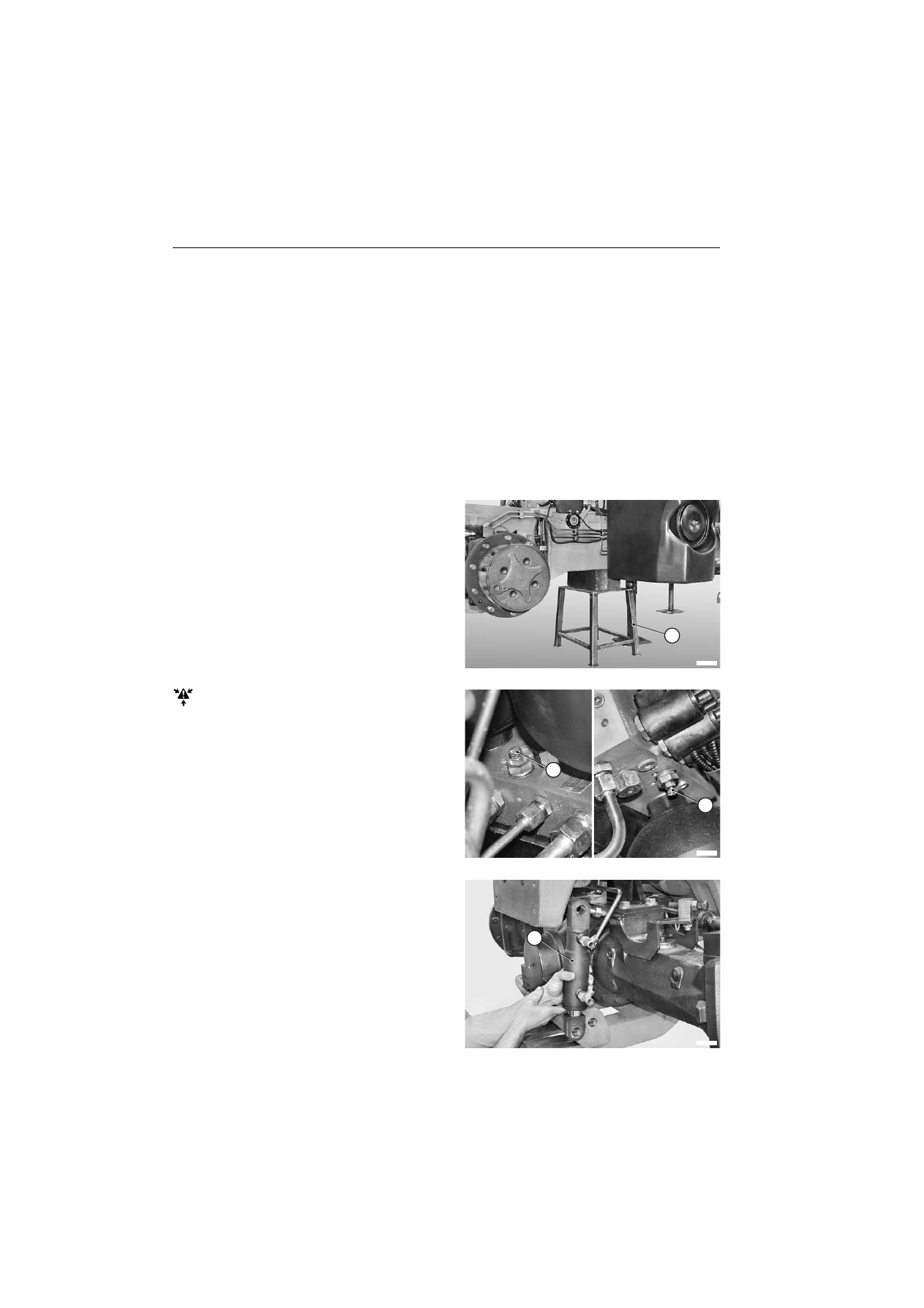

4 - Disposer et forcer sous le carter d'huile un support “

”

avec des cales.

F0041230

Décharger la pression résiduelle du circuit de la
suspension avant en desserrant d'environ 2 tours les
valves (1) et (2).

★

Quelques minutes après la décharge de la
pression, refermer les valves.

F0041121

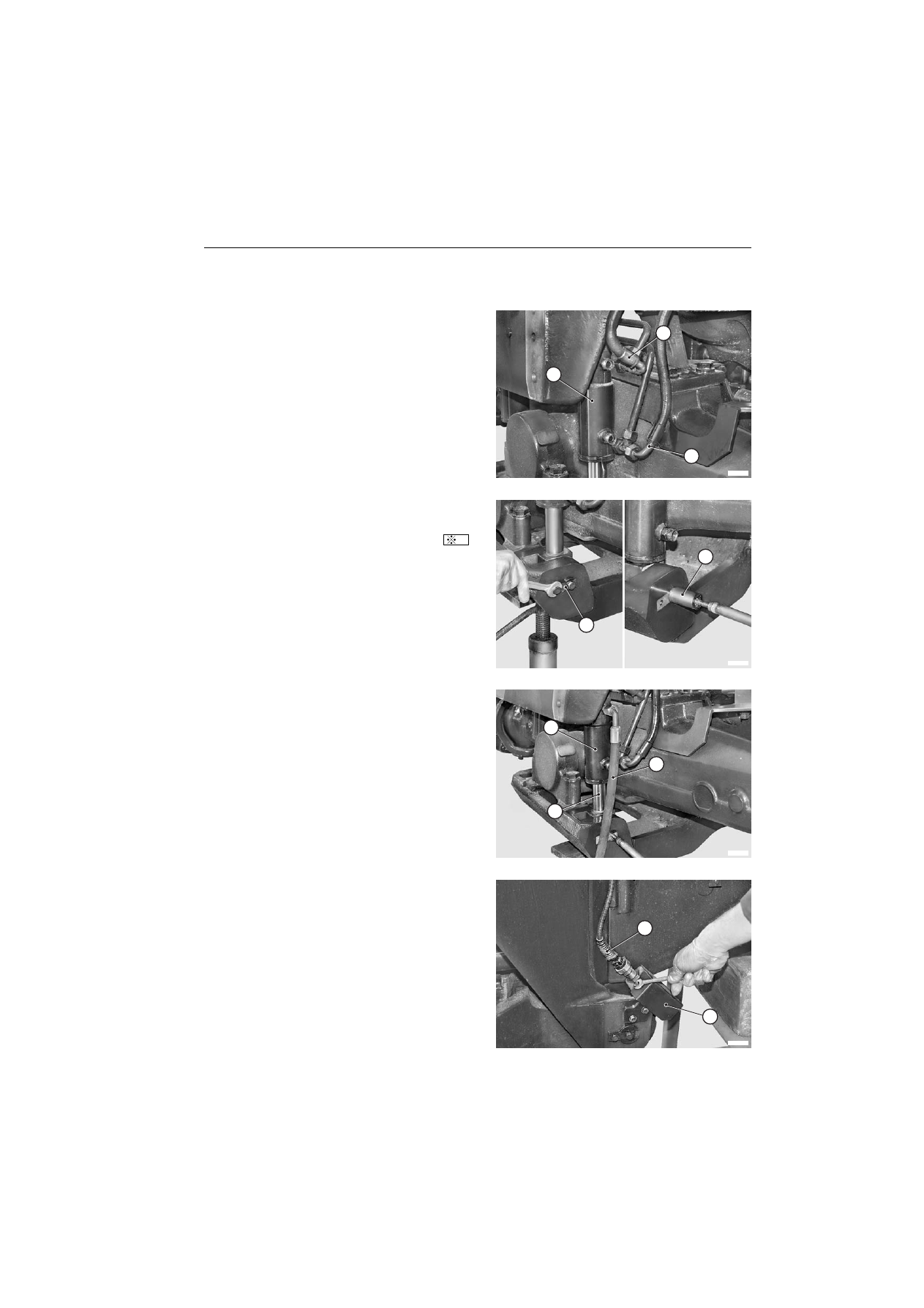

5 - Déposer les vérins (3) de la suspension de pont avant.

(Pour les détails, voir "VÉRINS Agrotron 215 : <– 1242
- Agrotron 265 : <– 3243").

F0041171

30-119

SUSPENSION DE PONT AVANT

PONT AVANT ET SUPPORT OSCILLANT Agrotron 215 : <– 1242 - Agrotron 265 : <– 3243

6 - Débrancher le connecteur (4) du capteur de braquage.

7 - Débrancher le connecteur (5) du capteur de position.

8 - Enlever les vis et déposer le capteur de position (6)

muni de son support (7).

5700

9 - Repérer et débrancher les canalisations de direction

(8).

★

Boucher les canalisations pour éviter la
pénétration d'impuretés.

F0041260

10 - Placer un appareil de levage avec fourches “

” sous le

berceau mobile (9) ; soulever les fourches jusqu'au
contact avec la partie inférieure du berceau.

11 - Forcer deux coins antidérapants “

” sous la partie

supérieure du berceau pour éviter le retournement de
l'ensemble.
Interposer des traverses d'épaisseur entre l'essieu et
le berceau mobile pour éviter les oscillations de
l'essieu.

F0041270

30-120

SUSPENSION DE PONT AVANT

PONT AVANT ET SUPPORT OSCILLANT Agrotron 215 : <– 1242 - Agrotron 265 : <– 3243

12 - Enlever les vis (10) et déposer les goussets (11) des

axes de pivotement du berceau (9).

F0041280

13 - À l'aide d'un extracteur à inertie, déposer les axes (12).

F0041290

14 - Abaisser l'ensemble essieu-berceau jusqu'à pouvoir

accéder au raccord (13) de la canalisation pour le
blocage de différentiel.
Débrancher le raccord (13).

★

Boucher la canalisation pour éviter la pénétration
d'impuretés.

F0041300

15 - Abaisser l'ensemble essieu-berceau et le poser sur

une base solide.

16 -

En cas de séparation nécessaire de l'essieu :

soutenir l'essieu avant (14) à l'aide d'un appareil de
levage avec fourches, enlever les vis (15) des supports
(16) et soulever l'essieu.

★

Si nécessaire, utiliser un levier pour faciliter la
séparation.

★

Pour le contrôle et la révision des supports de roue
et de l'essieu, voir manuel d'atelier (ou de
réparation) spécifique.

F0041310

30-121

SUSPENSION DE PONT AVANT

PONT AVANT ET SUPPORT OSCILLANT Agrotron 215 : <– 1242 - Agrotron 265 : <– 3243

Repose

•

La repose se fait à l'inverse de la dépose.

★

Contrôler le réglage du capteur de position.
(Pour les détails, voir "CAPTEUR DE POSITION").

Axes : graisse

1 - Au démarrage du moteur, purger les circuits en

respectant les points suivants :

a - manoeuvrer la direction (de butée à butée) dans

les deux sens ;

b - effectuer plusieurs débattements vers le haut et

vers le bas de la suspension ;

c - effectuer

plusieurs

manoeuvres

d'enclenchement-désenclenchement du
blocage de différentiel.

2 - Arrêter le moteur, contrôler le niveau d'huile de boîte

et le niveau du liquide de refroidissement ; si
nécessaire, les réajuster.

3 - Lubrifier le pivot d'oscillation.

30-122

SUSPENSION DE PONT AVANT

PONT AVANT ET SUPPORT OSCILLANT Agrotron 215 : –> 1243 - Agrotron 265 : –> 3244

PONT AVANT ET SUPPORT OSCILLANT
Agrotron 215 : –> 1243 - Agrotron 265 : –> 3244

Dépose

1 - Séparer l'arbre de transmission 4RM de l'essieu.

(Pour les détails, voir "ARBRE DE TRANSMISSION").

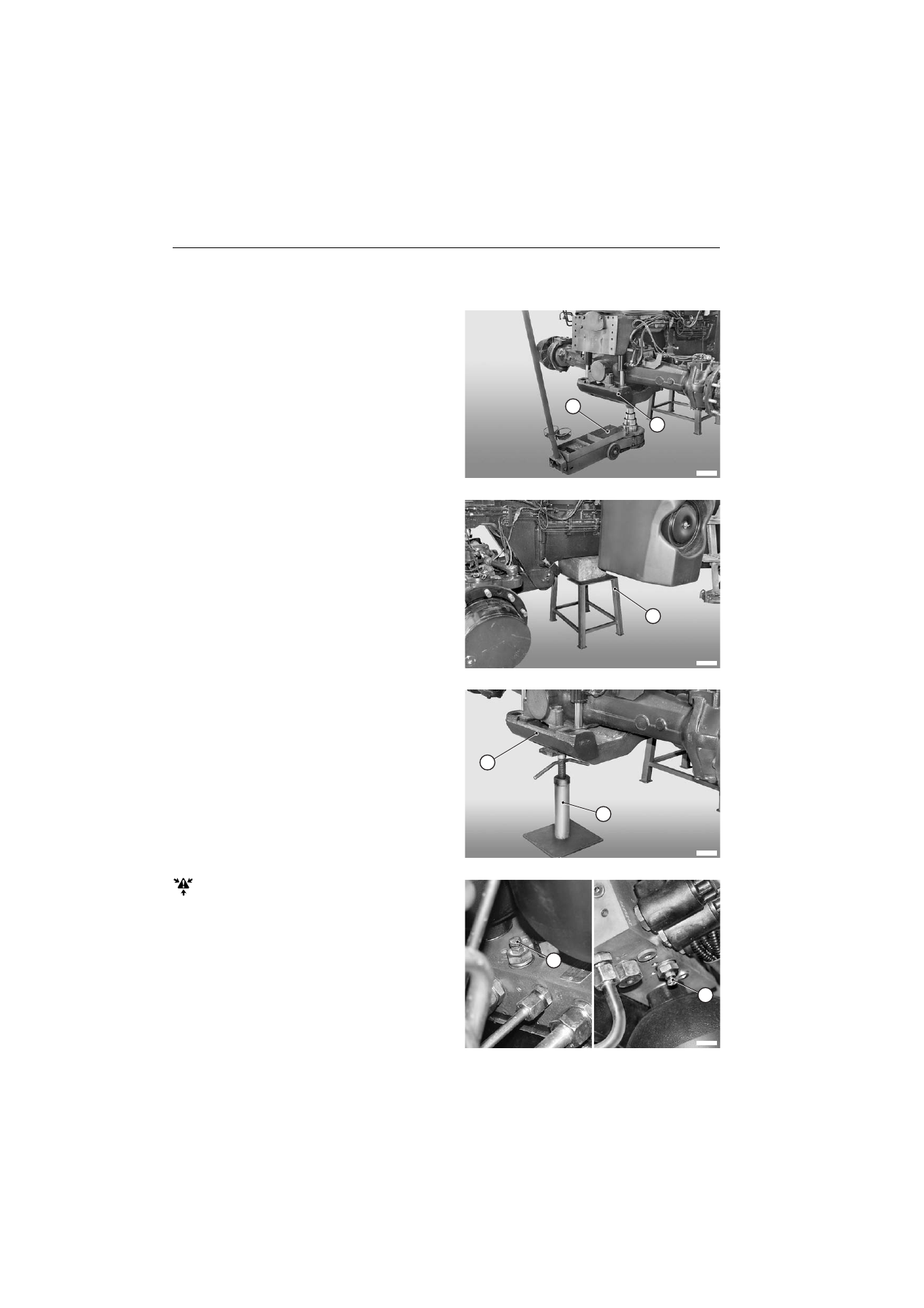

2 - Placer centralement sous le plan du support (1) un cric

rouleur “

” d'une capacité de charge minimale de 5 t

permettant d'effectuer une levée totale d'au moins 15
cm (6 in) nécessaires pour déposer les roues avant.

F0115720

3 - Sans faire descendre le cric rouleur “

”, placer et

forcer sous le carter une chandelle “

” et des cales.

4 - Déposer les roues avant.

(Pour les détails, voir "ROUES AVANT" en éliminant la
phase 4).

F0115730

5 - Enlever le cric rouleur “

” et disposer centralement

sous le support (3) de la suspension une chandelle à
vis “

”.

★

S'assurer que les leviers de manoeuvre sont
positionnés perpendiculairement au pont avant.

F0115740

Décharger la pression résiduelle du circuit de la
suspension de pont avant en desserrant d'environ 2
tours les valves (2) et (3).

★

Quelques minutes après la décharge de la
pression, refermer les valves.

F0041122

30-123

SUSPENSION DE PONT AVANT

PONT AVANT ET SUPPORT OSCILLANT Agrotron 215 : –> 1243 - Agrotron 265 : –> 3244

6 - Débrancher les canalisations (5), (6) d'alimentation du

vérin de suspension gauche (4).

★

Boucher les tuyauteries pour éviter la pénétration
d'impuretés.

F0115750

7 - Déposer les goussets (7) des axes inférieurs.

8 - À l'aide d'un extracteur à inertie, déposer les axes (8)

d'attache des pistons.

F0115760

- Appliquer au raccord supérieur du vérin de

suspension gauche (4) un tube “

” pour éviter toutes

projections et récupérer l'huile qui peut sortir lors de
l'opération suivante.

10 - Faire rentrer complètement les pistons (9).

F0115770

11 - Déposer le carter protecteur (10) du capteur de

position.

12 - Débrancher le connecteur (11).

F0115780

30-124

SUSPENSION DE PONT AVANT

PONT AVANT ET SUPPORT OSCILLANT Agrotron 215 : –> 1243 - Agrotron 265 : –> 3244

13 - Enlever les vis (12) et déposer le support muni du

capteur de braquage (13).

F0115790

14 - Débrancher les canalisations (14), (15) du vérin de

direction et la canalisation (16) du blocage de
différentiel.

★

Boucher les tuyauteries pour éviter la pénétration
d'impuretés.

15 - Débrancher le connecteur (17) du capteur d'angle de

braquage des roues et démonter les colliers de
serrage qui le retiennent.

F0115800

16 - Placer un appareil de levage avec fourches “

” sous le

berceau mobile (1) ; soulever les fourches jusqu'au
contact avec la partie inférieure du berceau.

17 - Placer une cale “

” sous la partie arrière du berceau

pour éviter le retournement de l'ensemble.
Interposer des traverses d'épaisseur entre l'essieu et
le berceau mobile pour éviter les oscillations de
l'essieu.

18 - Enlever la chandelle “

” préalablement placée point

F0115810

19 - Enlever les vis (18) et déposer le gousset (19) des axes

de pivotement du berceau (1).

F0115820

DEUTZ-FAHR AGROTRON 215 / 265. MANUEL D’ATELIER - 32
