РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ САМОЛЕТА ЯК-18Т (36 серии) - часть 16





Эксплуатация



систем



и



оборудования









  8.102






















Шкала



имеет



градуировку



от

 0

до

 45°

влево



и



вправо

,

цена



деления

 15°.

Погрешность



при



нормальных



условиях



с



кренами

 15, 30

и

 45°

и



угловыми



скоростями



соответственно

 1, 2, 3

и

 4

град

/

с



при



скорости



полета

 200 .

км

/

ч

 -

±1,5°.

Включается



указатель



поворота



автоматом



защиты

.

Указатель



скольжения



работает



по



принципу



маятника

.

Чувствительным



элементом



указателя



скольжения



является



шарик

,

перемещающийся



внутри



стеклянной



трубки

,

заполненной



жидкостью

 -

толуолом

.

Для



отметки



среднего



положения



шарика



посередине



трубки



симметрично



расположены



две



визирные



проволоки

.

Отклонение



шарика



вправо



и



влево



от



среднего



положения



как



при



прямолинейном



полете

,

так



и



при



вираже



указывает



на



соответствующее



скольжение



самолета

.

В



горизонтальном



полете



шарик



находится



в



середине



трубки



на



линии



от



веса

,

проходящей



через



центр



кривизны



трубки

 (

рис

.  8.8.4).

Если



самолет



находится



в



крене

,

стеклянная



трубка



наклоняется



и



шарик



под



действием



силы



тяжести



стремится



занять



в



ней



самое



низкое



положение

,

при



котором



центр



тяжести



шарика



совпадает



с



линией



отвеса

 -

с



истинной



вертикалью

    (

рис

.  8.8.5

б

).

При



развороте



указатель



скольжения



показывает



относительный



поперечный



крен



самолета

,

т а к



как



на



шарик

,

кроме



силы



тяжести

,

действует



еще



центробежная



сила

,

и



поэтому



линия

,

соединяющая



центр



с



центром



кривизны



трубки

,

совпадает



с



направлением



равнодействующей



двух



указанных



сил

 (

рис

. 8.8.5

б

,

в

) .



Рис

.  8.8.4

Схема



действия



указателя



скольжения

:

а

 —

горизонтальный



полет

;

б



-

скольжение



на



крыло

,

в

  -

правильный



вираж



Рис

.  8.8.5

Совместные



показания



указателя



поворота



и



указателя



скольжения



I -

прямолинейный



полет

; II -

левый



вираж

;

III —

правый



вираж

;

а

 -

скольжение



на



левое



полукрыло

;

б

,

д

,

з

 -



без



скольжения

;

в



-

-

скольжение



на



правое



полукрыло

;

г

,

и

 -

внутреннее



скольжение

;

с

,

ж

 -

внешнее



Эксплуатация



систем



и



оборудования









  8.103

П р едполетный



осмотр



и



работа



с



указателем



поворота



и



скольжения



в



полете



Перед



вылетом



осмотреть



прибор



и



убедиться



в



его



исправности

.



Стрелка



указателя



поворота



должна



стоять



на



нулевой



отметке



шкалы

.

Допускаемое



отклонение

 ±1°.

Шарик



должен



находиться



в



центре



между



ограничителями

.

В



полете



необходимо



пользоваться



одновременно



показаниями



указателя



поворота



и



указателя



скольжения

.

При



пользовании



показаниями



только



одного



прибора



нельзя



получить



полного



представления



о



характере



полета



и

 .

можно



допустить



ошибку



в



пилотировании

.

Наиболее



характерные



случаи



полета



самолета

,

при



которых



необходимо



пользоваться



совместными



показаниями



обоих



приборов

,

следующие

 (

рис

. 8.8.5).

Прямолинейный



полет



без



крена





Стрелка



указателя



поворота



стоит



против



среднего



индекса



шкалы

,

а



шарик



находится



в



центре



трубки

.

В



этом



случае



на



шарик



указателя



скольжения



действует



только



сила



тяжести

,

которая



удерживает



его



в



самой



нижней



точке

,

т

.

е

.

в



центре



трубки

.

Прямолинейный



полет



с



левым



креном





Стрелка



указателя



поворота



находится



против



среднего



индекса

,

так



как



самолет



не



поворачивается



вокруг



своей



вертикальной



оси

.

Шарик



указателя



скольжения



под



действием



силы



тяжести



скатывается



влево



от



центра



трубки

.

При



полете



самолета



с



правым



креном



шарик



скатывается



вправо



от



центра



трубки

.

Левый



вираж



без



скольжения





Вираж



без



скольжения



называется



правильным



виражом

.

При



левом



вираже



стрелка



указателя



поворота



отклоняется



влево



от



среднего



индекса



шкалы



в



результате



прецессии



гироскопа

.

Шарик



указателя



скольжения



остается



в



центре



трубки

,

т

.

е

.

на



шарик



действует



не



только



сила



тяжести

,

но



и



центробежная



сила

,

возникающая



при



развороте



самолета

.

Шарик



устанавливается



по



равнодействующей



этих



двух



сил

,

которая



проходит



через



центр



трубки

.

Левый



вираж



с



внешним



скольжением





Внешнее



скольжение



самолета



возникает

,

если



вираж



выполняется



с



большой



угловой



скоростью



и



малым



креном

.

На



самолет



действует



большая



центробежная



сила

,

которая



и



вызывает



внешнее



скольжение

.

При



левом



вираже



самолета



стрелка



указателя



поворота



отклоняется



влево



от



среднего



индекса



шкалы

,

а



шарик



указателя



скольжения



под



действием



увеличивающейся



центробежной



силой

 -

вправо



от



центра



трубки

.





Эксплуатация



систем



и



оборудования









  8.104



Левый



вираж



с



внутренним



скольжением






Внутреннее



скольжение



самолета



возникает



в



том



случае

,

когда



вираж



выполняется



с



малой



угловой



скоростью



и



с



большим



креном

.

Величина



центробежной



силы

,

действующей



на



шарик



указателя



скольжения

,

при



этом



будет



небольшой

,

а



шарик



отклонится



от



центра



трубки



влево

,

т

.

е

.

в



сторону



разворота

.

При



правом



вираже



прибор



работает



аналогично

,

но



стрелка



указателя



поворота



отклоняется



вправо

.

Таким



образом

,

сопоставление



показаний



указателя



поворота



и



указателя



скольжения



позволяет



поддерживать



прямолинейный



горизонтальный



полет



и



совершать



правильные

  (

координированные

)

развороты

.



8.8.4

УКАЗАТЕЛЬ



СКОРОСТИ



УС

-450

К





Указатель



скорости



предназначен



для



определения



скорости



полета



самолета



относительно



воздушной



среды

.

Следует



различать



скорости



истинную

,

приборную



и



путевую

.

Истинной



скоростью



называется



скорость



полета



относительно



воздушной



среды

.

Приборной



скоростью



называется



скорость

,

которую



указывает



прибор

.

Путевой



скоростью



называется



скорость



полета



самолета



относительно



земной



поверхности

.

Принцип



работы



указателя



скорости



основан



на



измерении



скоростного



напора



воздуха

,

создаваемого



при



движении



самолета



в



приемнике



воздушных



давлений

.

Скоростным



напором



называется



сила



встречного



сопротивления



воздуха

,

действующая



на



единицу



поверхности



тела

,

движущегося



в



нем

.

В



корпусе



прибора



помещен



чувствительный



элемент



в



виде



мембранной



коробки

,

которая



соединяется



с



помощью



медной



трубки



со



штуцером



и



через



трубопровод



с



камерой



динамического



давления



приемника



воздушных



давлений

.

Корпус



прибора



соединяется



с



камерой



статического



давления



ПВД

.

При



движении



самолета



давление



внутри



мембранной



коробки



увеличивается



на



значение



скоростного



напора



и



под



действием



его



мембранная



коробка



расширяется

,

что



передается



через



передаточный



механизм



на



стрелку

,

которая



показывает



значение



скоростного



напора

.

Скоростной



напор



пропорционален



квадрату



скорости



q = pV

2

/2,

поэтому

,

измеряя



скоростной



напор

,

прибор



измеряет



воздушную



скорость

.

Шкала



прибора

,

имеет



градуировку



от

 0

до

 450

км

/

ч



с



оцифровкой



через

 50

км

/

ч



и



ценой



деления

 10

км

/

ч

.






Эксплуатация



систем



и



оборудования









  8.105

Методические



ошибки



указателя



скорости



возникают



вследствие



изменения



плотности



воздуха



с



поднятием



на



высоту

.

При



определении



скорости



по



скоростному



напору



считалось

,

что



плотность



воздуха

 -

величина



постоянная

.

На



самом



деле



с



поднятием



на



высоту



плотность



воздуха



уменьшается

,

следовательно

,

одной



и



той



же



скорости



на



большой



высоте



будет



соответствовать



меньший



скоростной



напор

,

а



следовательно

,

и



меньшие



показания



прибора

.

Градуировка



прибора



производится



при



плотности



воздуха

,

соответствующей



давлению

 760

мм



рт

.

ст

.,

поэтому



с



поднятием



на



высоту



показания



прибора



занижаются

.










Рис

. 8.8.6

Указатель



скорости



УС

-450

К





При



наборе



высоты



температура



уменьшается

,

что



приводит



к



увеличению



плотности



воздуха

.

Градуировка



прибора



производилась



при



температуре

 15°

С

,

поэтому



при



меньшей



температуре



прибор



дает



завышенные



показатели

.

Но



с



подъемом



на



высоту



давление



падает



быстрее

,

чем



температура

,

поэтому



показания



прибора



становятся



все



более



заниженными

.

Методические



ошибки



учитываются



при



помощи



навигационной



линейки

,

путем



введения



поправки



на



давление



и



температуру

.

Инструментальные



ошибки



возникают



вследствие



упругого



последействия



и



гистерезиса



мембранной



коробки

, .

трения



в



передаточном



механизме



и



неточности

-

градуировки



шкалы

.

Инструментальные



ошибки



учитываются



по



графику

,

который



составляется



при



проверке



прибора

.

в



лаборатории

.

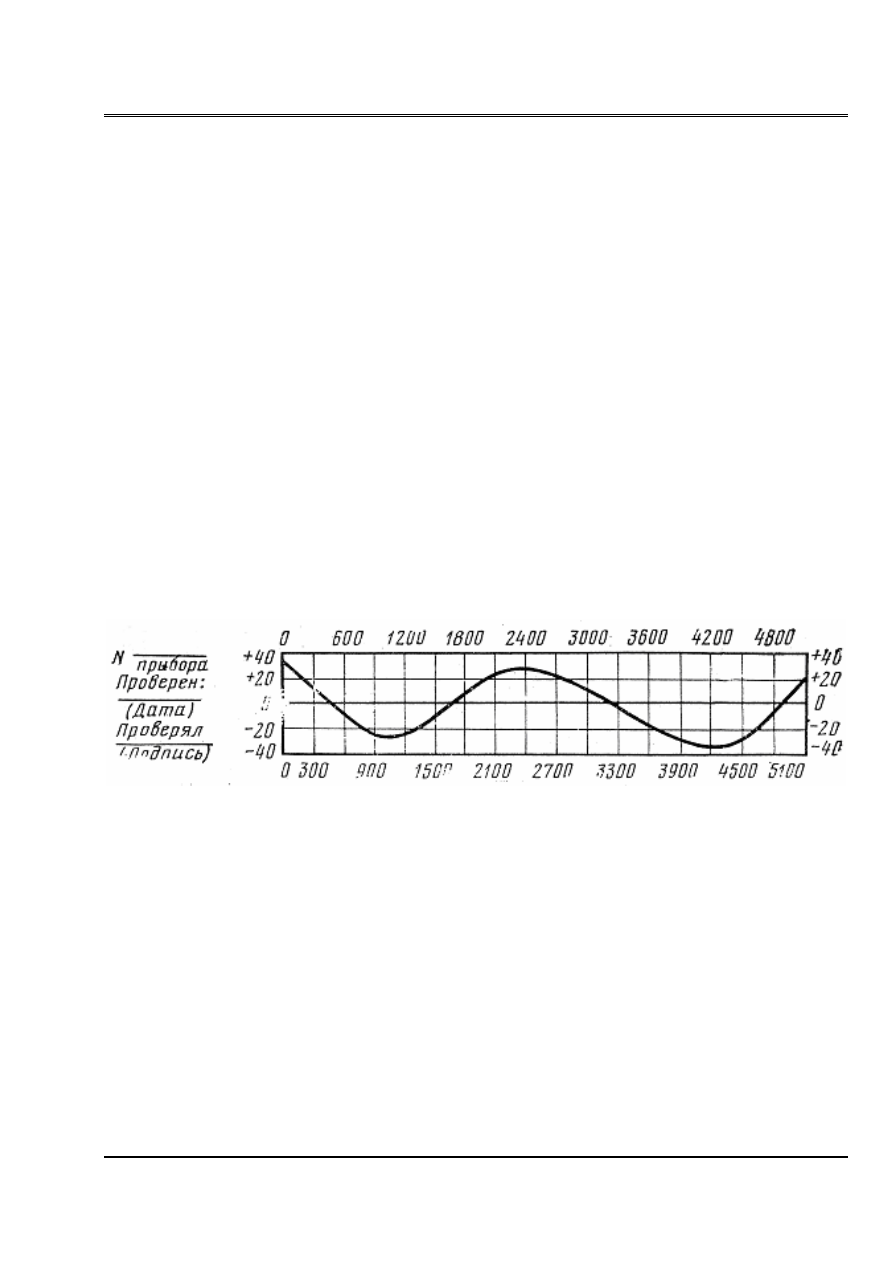

Рис

. 8.8.7

График



инструментальных



ошибок



указателя



скорости



УС

-450

К






Эксплуатация



систем



и



оборудования









  8.106



Перед



вылетом



необходимо



произвести



внешний



осмотр



прибора

,

убедиться



в



его



исправности

,

для



определения



ист ин ной



скорости



учесть



методические



ошибки

  g

о



НЛ

-10

и



инструментальные



ошибки



по



графику

;

при



полетах



в



зонах



обледенения

,

снегопада

,

при



низкой



температуре



включать



электрообогрев



трубки



ПВД

..





8.8.5

ВЫСОТОМЕР



ВМ

-15

ПБМ





Двухстрелочный



высотомер



служит



для



определения



относительной



высоты



полета



самолета

,

т

.

е

.

высоты



полета



относительно



места



взлета

,

посадки



или



другого



пункта

,

для



которого



известно



барометрическое



давление

.

Принцип



действия



основан



на



свойстве



манометрической



коробки



изменять



свой



прогиб



под



действием



изменения



атмосферного



давления



вне



ее

.

Основным



элементом



прибора

,

реагирующим



на



изменение



атмосферного



давления

,

является



анероид

,

выполненный



в



виде



герметичной



мембранной



коробки

,

из



которой



откачан



воздух

.

При



изменении



атмосферного



давления



(

высоты

)

анероидная



коробка



деформируется



и



через



передаточный



механизм



передает



вращение



на



стрелку

,

указывающую



на



циферблате



измеряемую



высоту



в



метрах

.




Основные



данные



Температурный



диапазон



работ

, °

С

......................

от

 +60

до

 —60

Погрешность



показании



при



температуре



от



+50

до

 —30°

С

,

м

:



-

на



высоте

 0

км

 ........................................±15

-

на



высоте

 600

м

.......................................±25

-

на



высоте

 2100

м

.....................................±45

-

на



высоте

 3000—3900

м

..........................±45

-

на



высоте

 5000—6000

м

..........................±60

-

на



высоте

 7000—10000

м

........................±90



Абсолютной



высотой

  (

Н

абс

)

называется



расстояние



по



вертикали



от



уровня



моря



до



самолета

,

относительной



высотой

  (

Н

отн

) -

расстояние



по



вертикали



от



уровня



места



взлета

  (

или



посадки

)

до



самолета

,

и



истинной



высотой

  (

Н

ист

) -

расстояние



по



вертикали



от



пролетаемой



местности



до



самолета

  (

рис

. 8.8.8).

Существует



связь



между



высотой



над



уровнем



моря



и



атмосферным



давлением

.

Она



характеризуется



стандартной



атмосферой

 (

СА

) -

условным



законом



изменения



давления

,

температуры

,

плотности



и



других



параметров



с



изменением



высоты

.

Величина



атмосферного



давления



Эксплуатация



систем



и



оборудования









  8.107

определяется



весом



столба



воздуха

,

приходящегося



на



единицу



площади



земной



поверхности

,

и



измеряется



высотой



уравновешивающего



это



давление



столба



ртути



или



воды

.

Согласно



стандартной



атмосфере

,

на



уровне



моря



такое



давление



считают



равным

 760

мм



рт

.

ст

. (101,3

кПа

).

С



поднятием



на



высоту



давление



падает



и



высота



полета



определяется



по



атмосферному



давлению



окружающего



самолет



воздуха

.

Рис

. 8.8.8

Классификация



высот



Эксплуатация



систем



и



оборудования









  8.108

Рис

. 8.8.9

Высотомер



ВМ

-15

ПБМ





Шкала



барометрического



давления



высотомера



позволяет



вносить



поправку



в



показания

,

когда



давление



в



месте



посадки



не



совпадает



с



давлением



у



земли



в



момент



вылета

.

Она



имеет



градуировку



от

 670

до

 790

мм



рт

.

ст

.

с



оцифровкой



через

 10

мм



рт

.

ст

.

и



ценой



деления

 1

мм



рт

.

ст

.

Для



согласования



показаний



барометрической



шкалы



с



нулевым



положением



стрелок



в



высотомере



предусмотрена



возможность



вращения



при



помощи



кремальеры



одной



только



барометрической



шкалы

.

Большая



стрелка



прибора



указывает



высоту



в



метрах

,

малая

 -

в



километрах

,

для



определения



высоты



показания



стрелок



суммируются

.

Методические



ошибки



являются



следствием



несовершенства



метода



измерения



высоты

.

Погрешность

,

вызванная



отличием



фактического



атмосферного



давления



у



земли



от



расчетного

.



Согласно



стандартной



атмосфере



каждой



точке



земной



поверхности



соответствует



определенное



значение



атмосферного



давления



и



температуры



воздуха

.

На



самом



деле



на



аэродроме



в



разные



дни



давление



и



температура



бывают



различны

.

Поэтому

,

хотя



самолет



находится



на



том



же



месте

,

высотомеры



показывают



каждый



раз



другую



высоту

.

Эту



ошибку



можно



устранить



установкой



стрелок



прибора



на



нуль

.

При



этом



давление



на



шкале



давлений



должно



совпадать



с



давлением



на



аэродроме



в



данный



момент

.

Максимально



допустимое



отклонение



давления



не



должно



превышать

 +1,5

мм



рт

.

ст

. (2

ГПа

).




















Погрешности

,

вызванные



изменением



давления



у



земли



B

пункте



вылета



за



время



полета

.

Если



после



взлета



самолета



с



аэродрома



давление



на



нем



изменится

,

то



оно



изменится



и



на



всех



высотах

.

Если



высоту



выдерживать



по



высотомеру

,

не



делая



поправки

,

то



можно



допустить



ошибку

.

Для



учета



этой



погрешности



пилоту



нужно



запросить



давление



у



диспетчера



пункта



посадки



и



установить



его



на



приборе



с



помощью



кремальеры

.






Эксплуатация



систем



и



оборудования









  8.109

Погрешность

,

вызванная



изменением



барического



рельефа





Барическим



рельефом



называется



распределение



барометрического



давления



в



плоскости



горизонта

.

В



один



и



тот



же



момент



в



различных



точках



барометрическое



давление



различно

.

Если



самолет



будет



лететь



по



изобаре

 -

линии



равных



давлений

,

то



прибор



будет



показывать



одну



и



ту



же



высоту

.

На



самом



деле



высота



полета



самолета



будет



меняться

.

Для



учета



этой



ошибки



необходимо



перед



отсчетом



установить



на



барометрической



шкале



высотомера



фактическое



давление



у



земли



в



пункте



пролета

.

Эту



величину



можно



определить



по



карте



погоды



или



путем



запроса



по



радио

.

Температурная



погрешность





Метод



измерения



высоты



предполагает

,

что



каждой



высоте



соответствует



своя



температура

,

которая



при



подъеме



на



каждые

 1000

м



высоты



уменьшается



на

 6,5°

С

.

В



действительности



температура



меняется



неравномерно

.

Зимой



температурный



градиент



доходит



до

 4,

а



летом

 -

до

 8 °

С

.

Изменение



температуры



у



земли



приводит



к



перераспределению



давления



по



высотам

,

что



вызывает



неправильные



показания



высотомера

.

Даже



если



давление



у



земли



остается



неизменным

,

на



высоте



оно



будет



меняться

.

При



повышении



температуры



у



земли



более



плотные



слои



воздуха



поднимаются



вверх



и



показания



занижаются

.

При



понижении



температуры



у



земли



более



плотные



слои



воздуха



опускаются



вниз



и



высотомер



будет



завышать



показания

.

Пример



зависимости



показаний



высотомера



от



изменения



температуры



воздуха



показан



на



рис

. 8.8.10.

Температурная



ошибка



учитывается



по



навигационной



линейке



путем



введения



поправки



на



температуру

.




















Рис

. 8.8.10

Зависимость



показаний



высотомера



от



изменения



температуры



воздуха



Эксплуатация



систем



и



оборудования









  8.110



Погрешности

,

вызванные



изменением



топографического



рельефа



местности





Чтобы



знать



истинную



высоту



полета

,

нужно



определить



превышение



или



понижение



рельефа



пролетаемой



местности



относительно



аэродрома



взлета

.

Превышения



или



понижения



рельефа



местности



относительно



уровня



моря



обозначены



на



навигационных



картах

.

При



определении



истинной



высоты



необходимо



из



показания



высотомера



вычесть



превышение



или



прибавить



понижение



местности

,

над



которой



пролетает



самолет

.

Инструментальные



ошибки



возникают



в



результате



запаздывания



показаний



вследствие



гистерезиса



анероидных



коробок

,

трения



в



передаточном



механизме

,

неточности



градуировки



шкалы

.

Эти



погрешности



частично



компенсируются



элементами



конструкции



прибора

.

Остаточные



инструментальные



погрешности



учитываются



по



графику

,

который



составляется



при



проверке



прибора



в



лаборатории

.

Проверка



должна



проводиться



не



реже

 1



раза



в

 3

мес

.

Зависимость



показаний



высотомера



от



изменения



температуры



воздуха



показана



на



рис

. 8.8.11.






















Работа



с



высотомером







Перед



вылетом



осмотреть



прибор



и



убедиться



в



его



исправности

.

Стрелки



прибора



при



помощи



кремальеры



установить



на



нуль

.

При



этом



давление



на



шкале



должно



совпадать



с



давлением



на



аэродроме



в



момент



вылета

.

Максимально



допустимое



отклонение



давления



не



должно



превышать



 ±1,5

мм



рт

.

ст

.

При



расхождении



давления



не



более



чем



на

 ±1,5

MM

рт

.

ст

.

прибор



подлежит



проверке



в



лаборатории

.

Для



определения



истинной



высоты



необходимо



учесть



методические



и



инструментальные



ошибки

.

Для



этого



при



подходе



к



аэродрому



посадки



Рис

. 8.8.11

График



инструментальных



ошибок



высотомера



ВМ

-15

ПБМ



Эксплуатация



систем



и



оборудования









  8.111

запросить



по



радио



данные



о



погоде



и



с



помощью



кремальеры



ввести



поправку



в



показания



прибора

,

установив



на



барометрической



шкале



давление



аэродрома

.

При



посадке



на



высокогорном



или



низменном



аэродроме

,

где



давление



выходит



за



пределы

 670—790

мм



рт

.

ст

.,

необходимо



запросить



высоту



данного



аэродрома



относительно



уровня



моря

,

с



помощью



кремальеры



установить



треугольный



индекс



на



эту



высоту

.

Стрелки



покажут



высоту



относительно



уровня



моря

.

В



момент



посадки



стрелки



покажут



нуль

.



8.8.6

ВАРИОМЕТР



ВР

-30

ПБ





Вариометр



ВР

-30

ПБ



предназначен



для



измерения



вертикальной



составляющей



скорости



подъема



и



спуска



самолета

,

а



также



для



контроля



горизонтального



полета



и



установлен



на



приборной



доске



у



левого



пилота



(

курсанта

).

Принцип



действия



прибора



основан



на



изменении



высоты



полета

,

а



следовательно

,

при



наличии



вертикальной



скорости

,

чувствительный



элемент



(

манометрическая



коробка

)

деформируется



под



воздействием



разности



между



давлением



в



герметичном



корпусе



прибора

,

сообщающегося



с



атмосферой



через



капиллярную



трубку

,

и



атмосферным



давлением

,

подаваемым



в



полость



манометрической



коробки



через



трубопровод

.

Ход



чувствительного



элемента



через



передаточный



механизм



передается



за



стрелку



прибора

.

Шкала



и



стрелка



вариометра



покрыты



белым



грунтом



под



встроенное



освещение

.

Вариометр



ВР

-30

ПБ



серии

 2

имеет



подсвет



белый

.

Диапазон



измерения



вертикальной



скорости

 –

от

 0

до

 30

м

/

с

.



Эксплуатация



систем



и



оборудования









  8.112

Рис

. 8.8.12

Общий



вид



вариометра



ВР

-30

ПБ





Пределы



допускаемых



погрешностей



не



должны



превышать



величин

,

указанных



в



табл

. 1



Таблица

 1



Проверяемое



значение



по



шкале





Предел



допускаемой



погрешности



при



температуре



 +25±

±10

о

С





+50

о

С





+70

о

С





-45



о

С





-60



о

С



0 ±0,5

±1,0

±1,5

±1,0

±1,5

1 ±0,75

±1,5

±2,0

±1,5

±2,0

4
8

±2,0



±2,5 ±3,0 ±2,5

±3,0

12
16

±2.5 ±3,0 ±3,5

±3,0

±3,5

20
24
30



±3,0





±3,5



±4,0



±3,5



±4,0



Неплавность



хода



стрелки



прибора



при



плавном



измерении



величины



в



диапазоне



от

 0

до

 30

м

/

с

:

-

при



нормальной



температуре

  -

не



более

 1

м

/

с

;

-

при



температуре

 +50,

минус

 45

и



минус

 60



о

С

 –

не



более

 2

м

/

с



Смещение



стрелки



с



нулевой



отметки



шкалы

:

-

при



нормальной



температуре

 –

не



более

 ±0,5

м

/

с

;

-

при



температуре

 +50

и



минус

 45



о

С

 –

не



более

 ±1,0

м

/

с

;

-

при



нормальной



температуре

 –

не



более

 ±0,5

м

/

с

;

-

при



температуре

 +60



о

С

 –

не



более

 ±1,5

м

/

с

.





Эксплуатация



систем



и



оборудования









  8.113




8.8.7

АВИАЦИОННЫЕ



ЧАСЫ



АЧС

-1

К





Часы



АЧС

-1

К



предназначены



для



показания



текущего



времени



в



часах



и



минутах

,

измерения



времени



полета



в



часах



и



минутах



и



измерения



коротких



промежутков



времени



до

 60

мин

.

в



минутах



и



секундах

.

Основные



технические



данные



АЧС

-1

К



Продолжительность



хода



часов

,

сутки









3



Ошибка



хода



часов



за



сутки



при



Т

 =+20,5°

С

,

в



секундах









±2

Количество



камней





  26

Начало



работы



часов





после



двух



полных









оборотов







заводной



головки





Часы



АЧС

-1

К



состоят



из



трех



механизмов

:

-

механизма



для



отсчета



часов



текущего



времени

;

-

механизма



секундомера



для



отсчета



коротких



промежутков



времени

;

-

механизма



времени



полета



для



показаний



времени



нахождения



самолета



в



воздухе

.

Все



три



механизма



имеют



кинематическую



связь



в



виде



рычажной



системы



и



работают



от



двигателя



механизма



часов

.

Механизм



обычных



часов



работает



непрерывно

,

а



механизмы



времени



полета



и



секундомера



могут



включаться



и



выключаться

,

т

.

е

.

работать



порознь



или



одновременно

.

Циферблат



имеет



три



шкалы

:

-

большая



шкала



служит



для



отсчета



времени



работы



часов



в



минутах



и



секундах

;

-

шкала



ВРЕМЯ



ПОЛЕТА



служит



для



отсчета



времени



полета



в



часах



и



минутах

;

-

шкала



секундомера



СЕКУНДОМЕР



служит



для



отсчета



минут



и



секунд

.

Управление



часами



осуществляется



двумя



головками

:

-

левая



предназначена



для



завода



часов

,

перевода



стрелок

,

пуска

,

остановок



и



сброса



показаний



механизма



времени



полета

;

-

правая



предназначена



для



пуска



и



остановки



часов

,

пуска



и



сброса



показаний



механизма



секундомера

.

Эксплуатация



систем



и



оборудования









  8.114

Часы



АЧС

-1

К



установлены



на



левой



панели



приборной



доски

.



Работа



При



работе



механизма



часов



часовая



и



минутная



стрелка



движутся



непрерывно

.

Завод



пружины



часов



производится



вращением



левой



головки

,

обратного



вращения



головка



не



имеет

.

Полный



завод



пружины



обеспечивает



работу



механизма



в



течение

 3

суток

.

Для



обеспечения



точности



часы



должны



заводиться



один



раз



за

 2

суток

.

Чтобы



переключить



заводное



устройство



в



положение



перевода



стрелок

,

необходимо



вытянуть



левую



головку



до



упора



и

,

вращая



ее



против



часовой



стрелки

,

произвести



установку



времени

.

Для



установки



стрелок



на



точное



время



необходимо



в



момент



прохождения



секундной



стрелкой



нулевого



положения



повернуть



правую



головку



по



часовой



стрелке

,

при



этом



механизм



часов



остановится

.

После



этого



переводят



часовую



и



минутную



стрелки



на



точное



время



с



помощью



левой



головки

,

которая



затем



перемещается



в



исходное



положение

.

При



подаче



сигнала



точного



времени



необходимо



правую



головку



повернуть



против



часовой



стрелки

.

Работа



механизма



времени



полета



определяется



тремя



положениями



левой



головки

.

Положение

 1 -

пуск



механизма



в



ход



осуществляется



нажатием



на



левую



головку

 -

в



окне



циферблата

 -

серое



поле

.

Положение

 2 -

остановка



механизма



осуществляется



вторым



нажатием



левой



головки

 -

в



окне



циферблата

 -

серо

-

белое



поле

.

Положение

 3 -

возврат



стрелок



в



исходное



положение



осуществляется



третьим



нажатием



левой



головки

 -

в



окне



циферблата

 -

белое



поле

.

Работа



механизма



секундомера



определяется



тремя



положениями



правой



головки

.

Положение

 1 -

пуск



в



ход



механизма

 -

первое



нажатие



головки

.

Положение

 2 -

остановка



механизма

 -

второе



нажатие



головки

.

Положение

 3 -

сброс



показаний



механизма

 -

третье



нажатие



головки

.













Рис

.  9.8.13

Авиационные



часы



АЧС

-1

К



1 -

шкала



текущего



времени

,

2 -

шкала



времени



полета

;

3 -

шкала



секундомера

; 4 -

правая



головка

; 5 -

левая



заводная



головка

;

6 -

сигнальное



отверстие



в



циферблате

.



Эксплуатация



систем



и



оборудования









  8.115





8.8.8

МАГНИТНЫЙ



КОМПАС



КИ

-13

БС



Магнитный



жидкостный



компас



предназначен



для



определения



магнитного



курса



самолета



и



используется



в



качестве



дублирующего



прибора

.

Магнитный



компас



КИ

-13

БС



имеет



встроенный



подсвет

.

Компас



установлен



в



кабине



на



передней



дужке



каркаса



фонаря

.

Основные



данные



Температурный



режим



работы

, °

С

   ...........................

от

 +60

до

 —60

Инструментально

-

шкаловая



погрешность

..................

компаса



без



девиационного



устройства

,

град

............

±1

....................................................................................

Угол



застоя



картушки



без



постукивания

,

град

,

не



более

          1

Время



полного



успокоения



картушки

,

в

 ....................



диапазоне



температур



от

 +50

до

 —60 °

С

,

с

,

не



более

.

17

Нормальная



работа



обеспечивается



при

 ....................



кренах



самолета

,

град

,

до

..........................................            17














Курсом



самолета



называется



угол

,

заключенный



между



северным



направлением



меридиана

,

проходящего



через



самолет

,

и



продольной



осью



самолета

.

Курс



отсчитывается



в



горизонтальной



плоскости



от



северного



направления



меридиана



до



продольной



оси



самолета



по



ходу



часовой



стрелки



от

 0

до

 360° (

рис

. 8.8.14).

Курс



самолета



может



быть



истинным

,

магнитным



и



компасным



в



зависимости



от



меридиана

,

от



которого



он



отсчитывается

.

Истинным



курсом

  (

ИК

)

называется



угол

,

заключенный



между



северным



направлением



истинного



меридиана

,

проходящего



через



Рис

. 8.8.14

К



определению



курсов



самолета





Рис

. 8.8.15

Магнитный



компас



КИ

-13

БС



Эксплуатация



систем



и



оборудования









  8.116

Рис

. 8.8.16

К



определе

нию



девиации



компаса



самолет

,

и



продольной



осью



самолета

.

Магнитным



курсом

 (

МК

)

называется



угол

,

заключенный



между



северным



направлением



магнитного



меридиана

,

проходящего



через



самолет

,

и



продольной



осью



самолета

.

Компасным





курсом

 (

КК

)

называется



угол

,

заключенный



между



северным



направлением



компасного



меридиана

,

проходящего



через



самолет

,

и



продольной



осью



самолета

.

Компасным



меридианом

  (

КМ

)

называется



направление

,

по



которому



устанавливается



магнитная



стрелка



компаса



на



самолете

.

Принцип



действия



магнитного



компаса



основан



на



взаимодействии



магнитной



стрелки



(

катушки

)

с



магнитным



полем



Земли

.

На



картушке



имеется



лимб



со



шкалой

,

которая



проградуирована



от

 0

до



360°

с



оцифровкой



через

 30° (

цена



деления

 5°).

Картушка



вращается



вокруг



оси

,

выполненной



в



виде



шпильки

.

Курсы

 0

и

 180°

отмечены



буквами



С



и



Ю

.

Ось



магнитов



параллельна



линии



С

 —

Ю



шкалы

.

На



лицевой



части



корпуса



прибора



нанесена



курсовая



черта

.

Компасный



курс



отсчитывается



по



делениям



шкалы



против



курсовой



черты

.

В



нижней



части



корпуса



смонтирован



девиационный



прибор

,

служащий



для



устранения



девиации

.

Он



состоит



из



двух



поперечных



и



двух



продольных



валиков

,

в



которые



вставлены



магниты

-

уничтожители

.

Шкала



соединяется



с



магнитной



системой

,

а



с



самолетом



жестко



соединен



индекс

  (

курсовая



черта

).

При



поворотах



самолета



шкала



остается



неподвижной



относительно



меридиана

,

а



индекс



перемещается



по



шкале



и



показывает



курс



самолета

.

Методические



ошибки

 -

это



ошибки

,

возникающие



в



результате



метода



измерения

.

К



ним



относятся



девиация

,

магнитное



склонение

,

северная



поворотная



ошибка

,

креповая



девиация

.

Девиация



компаса



(

АК

) -

это



угол

,

заключенный



между



северными



направлениями



магнитного



и



компасного



меридианов

.

Она



отсчитывается



от



магнитного



меридиана



к



компасному



вправо

  (

к



востоку

)

со



знаком



плюс

,

влево

  (

к



западу

 -

со



знаком



минус

  (

рис

.  8.8.16.).

Причиной



возникновения



девиации



является



действие



результирующего



магнитного



поля

.

самолета



на



магнитную



систему



компаса

.

Величина



и



знак



девиации



зависят



от



количества



и



расположения

,

на



самолете



стальных



деталей

,

образующих



постоянное



и



переменное



магнитные



поля

.

Влияние



постоянного



магнитного



поля



вызывает



полукруговую



девиацию

,

которая



при



изменении



курса



самолета



от

 0

до

 360°

дважды



меняет



свой



знак



и



величину

  (

рис

. 8.8.17).

Влияние



на



картушку



переменного



магнитного



поля



вызывает



четвертную



девиацию

 (

рис

.  8.8.18).



Эксплуатация



систем



и



оборудования









  8.117



















































Полукруговая



девиация



уменьшается



девиационным



прибором



на



четырех



основных



курсах

: 0, 90, 180

и

 270°.

Четвертная



девиация



зависит



от



полу

-

круговой

,

уменьшить



ее



нельзя

,

поэтому



ее



описывают



как



остаточную



на



восьми

 .

курсах

 (0, 45, 90, 135, 180,

225, 270

и

 315°)

и



строят



график

  (

рис

.  8.8.19),

которым



пилот



пользуется



в



полете

.

Магнитное



склонение



Δ

M —

это



угол

,

заключенный



между



северными



направлениями



истинного



и



магнитного



меридианов

.

Причиной



возникновения



магнитного



склонения



является



неравномерность

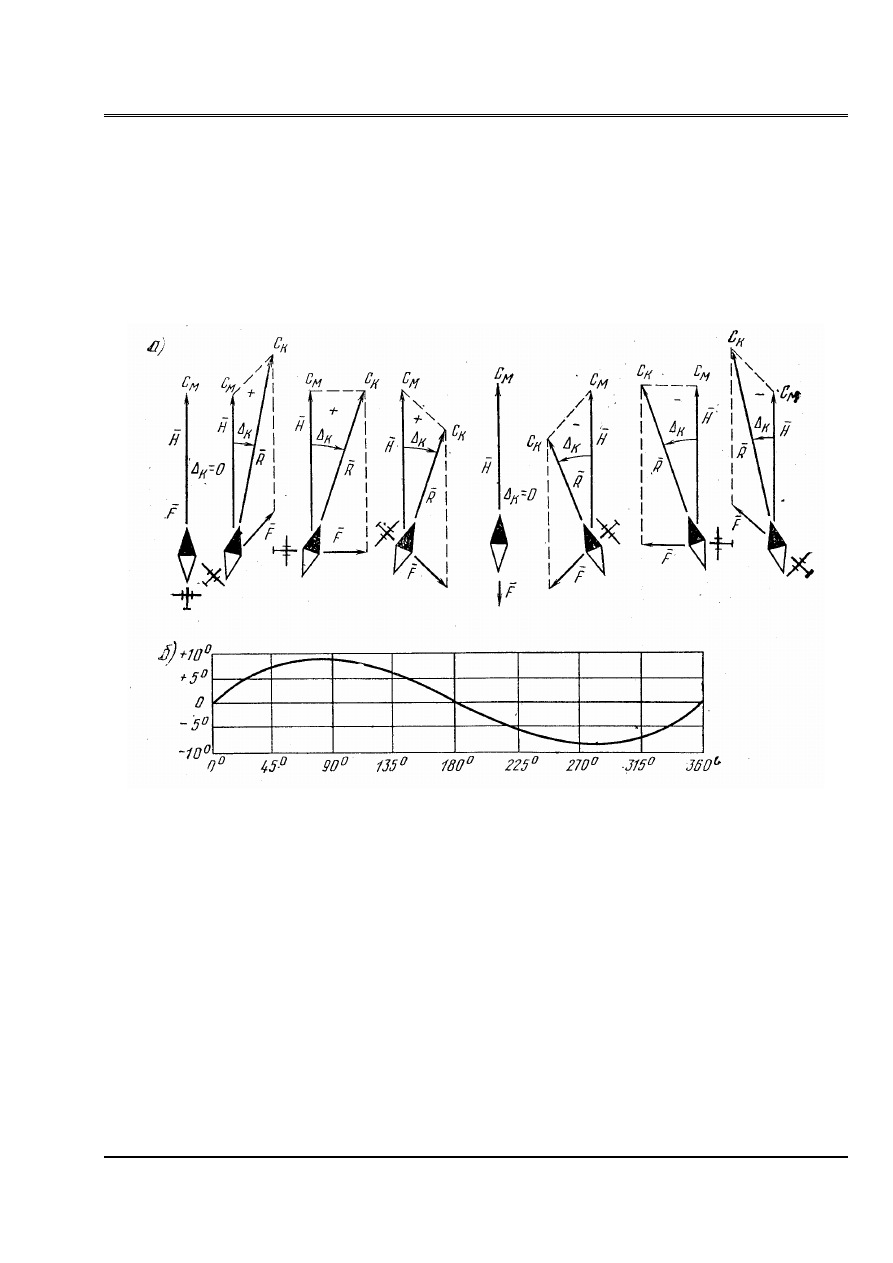

Рис

. 8.8.17

График



полукруговой



девиации



а

 -

магнитного



действие



поля



твердого



железа

;

б

 -

график



полукруговой



девиации

.

















содержание      ..     14      15      16      17     ..
