Автомобильный GPS навигатор NAVITEL F150. Инструкция по эксплуатации

КРАТКОЕ РУКОВОДСТВО — NAVITEL F150

| 65

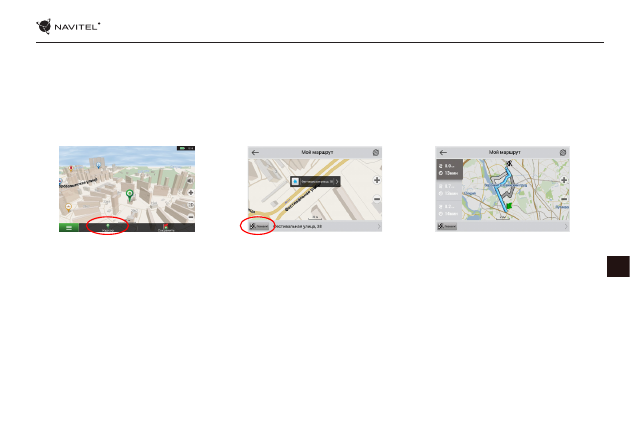

Маршрут до точки, выбранной на карте

Программа предусматривает построение маршрута до точки, которую можно найти и отметить на карте, и определить

ее как конечную точку маршрута. При этом начальной точкой маршрута будет текущее местоположение устройства,

определяемое системой GPS. Для построения маршрута нажмите на соответствующую область карты, чтобы отметить на

ней точку и выберите «Курсор» [1]. Далее нажмите «Поехали!» [2]. Программа предложит 3 альтернативных маршрута с

примерным расстоянием и временем до финишной точки [3]. Выберите подходящий вариант и нажмите «Поехали!».

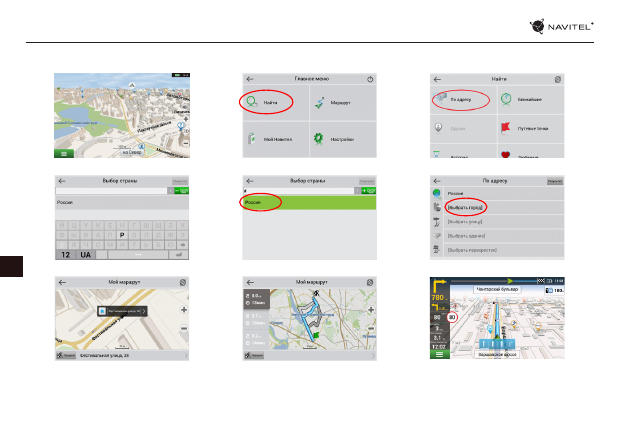

Поиск адреса и построение маршрута

Для того чтобы построить маршрут до точки, которую можно найти по адресу, выберите «Меню» [4] > «Найти» [5] > «По

адресу». Далее нажмите «Выбрать страну» [6] и начните вводить название страны [7]. Чтобы спрятать клавиатуру, нажмите

на иконку в правой верхней части экрана. Выберите страну [8]. Поля «Выбрать город», «Выбрать улицу» и «Выбрать здание»

становятся активными после заполнения предыдущего поля [9]. После внесения соответствующей информации, объект

будет показан на карте. Нажмите «Поехали!» [10]. Программа предложит 3 альтернативных маршрута [11] до указанного

адреса, и вы можете начать следование по нему [12].

Рис. 1

Рис. 2

Рис. 3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КРАТКОЕ РУКОВОДСТВО — NAVITEL F150

| 67

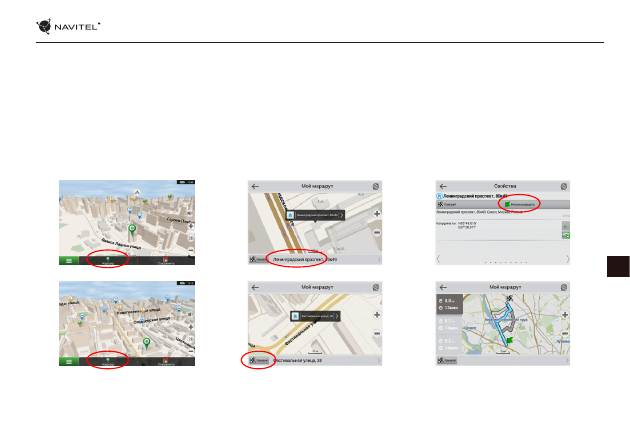

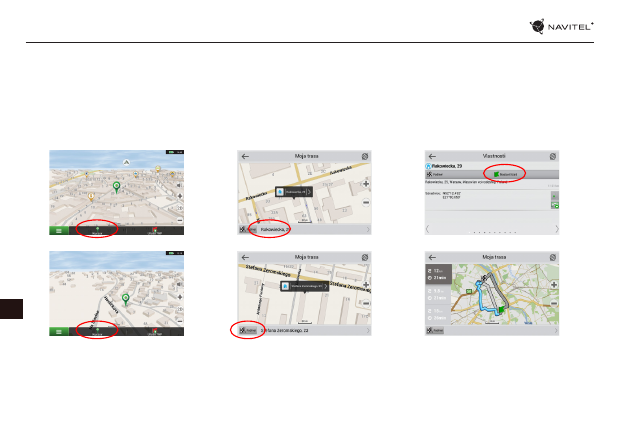

Ручной выбор всех точек маршрута

Для построения маршрута, начальная и конечная точка которого определяются вручную, отметьте на карте точку,

откуда вы хотите начать движение и нажмите «Курсор» [1] для перехода к экрану «Мой маршрут». Далее нажмите на

информационную панель внизу экрана [2]. В открывшемся экране «Свойства» выберите «Начало маршрута» [3]. GPS-

приемник должен быть отключен. Точка будет отмечена на карте как начальная точка маршрута. Далее выберите на карте

конечную точку маршрута. Для этого нажмите на соответствующую область карты, нажмите на кнопку «Курсор» [4] и затем

«Поехали!» в экране «Мой маршрут» [5]. Программа предложит 3 альтернативных маршрута. Выберите подходящий и

нажмите «Поехали!» [6].

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

68 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ЦЕНТР ОБНОВЛЕНИЙ

Центр обновлений Навител Навигатор

Для обновления карт и приложений, а также для того, чтобы приобретать новые карты, вы можете использовать

программу, разработанную нами специально для этих целей. Скачать программу вы можете на нашем сайте из раздела

«Скачать». Инструкция ниже поможет вам разобраться в функциональности программы.
1.  Установите Центр обновлений Навител Навигатор на ПК, выполнив все пункты мастера установки Windows;
2.  Подключите навигатор к ПК в режиме съемного диска (USB Flash Drive / Mass Storage).

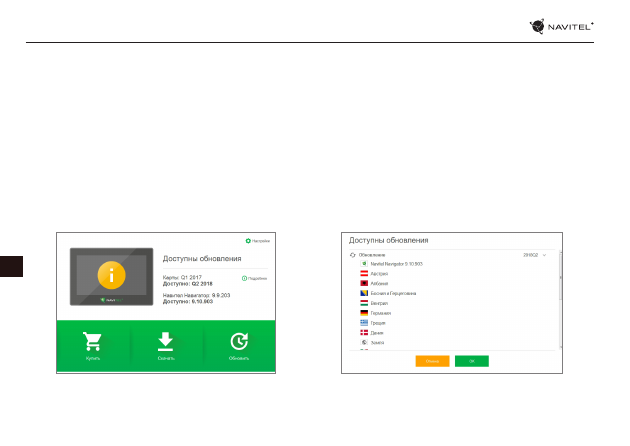

3.  Запустите Центр обновлений Навител Навигатор. В  случае если вы правильно подключили навигатор, программа

определит его наличие [1].

4. В случае если обновления будут найдены, Центр обновлений Навител Навигатор предложит вам обновить устройство

до актуальной версии ПО, а также обновить карты, если имеются более новые [2].

Рис. 1

Рис. 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЦЕНТР ОБНОВЛЕНИЙ — NAVITEL F150

| 69

Учтите, что старые карты в процессе обновления или переустановки будут удалены. Для продолжения нажмите

«Обновление», затем «ОК».
5. Центр обновлений Навител Навигатор скачает и установит обновления на устройство.

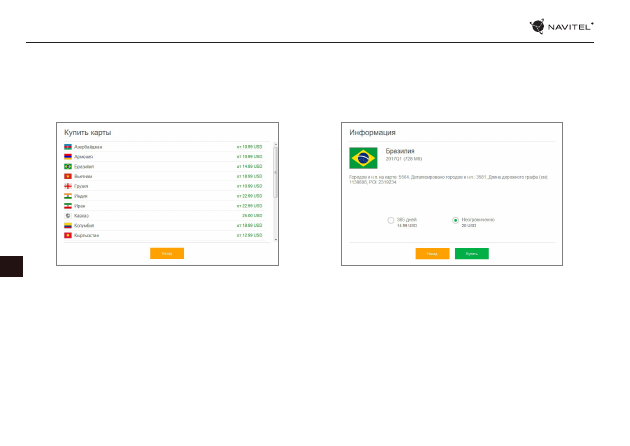

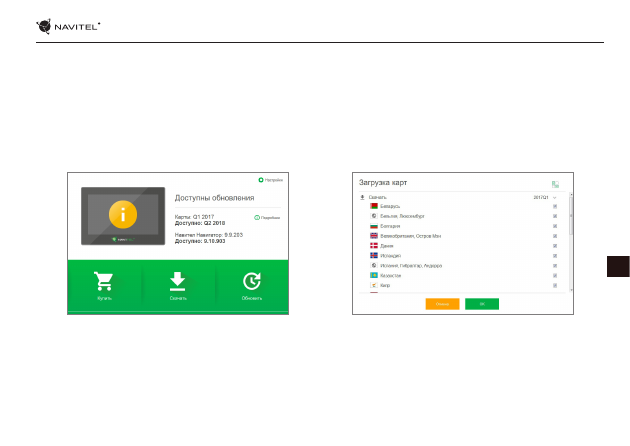

6. Если после обновления Вы решите загрузить или купить дополнительные карты, выберите пункт «Скачать» или «Купить»

соответственно [3].

7. Чтобы скачать купленные карты, в списке отметьте нужные вам галочками и нажмите «ОК» [4].

Рис. 3

Рис. 4

Рис. 3

Рис. 4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NAVITEL F150

| 71

Obsah

Využitie zariadenia

Obsah balenia

Bezpečnostné informácie

Používanie zariadenia vo vozidle

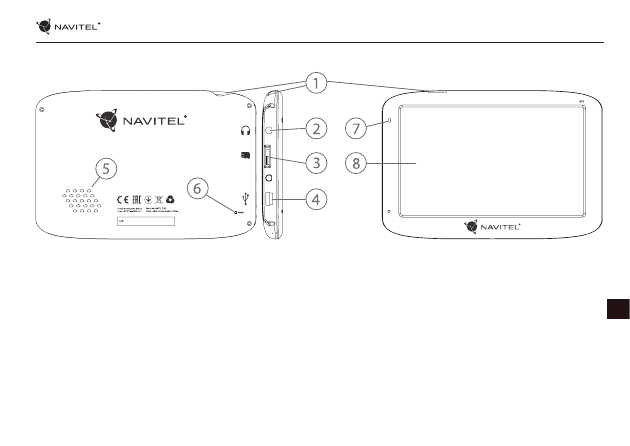

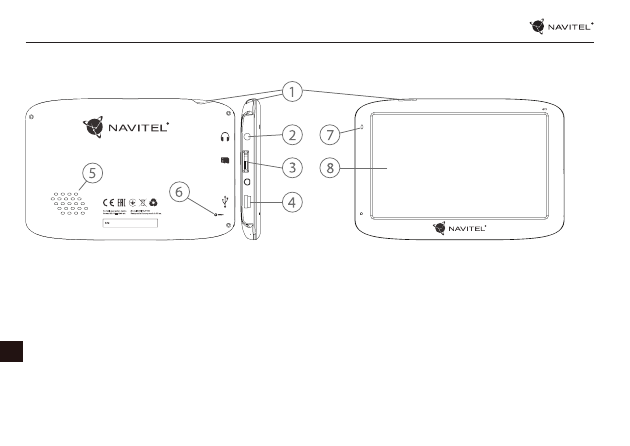

Vonkajší vzhľad

Chyby a riešenia problémov

Údržba zariadenia

Bezpečná jazda

Vlastnosti

Rýchly sprievodca

Úvod

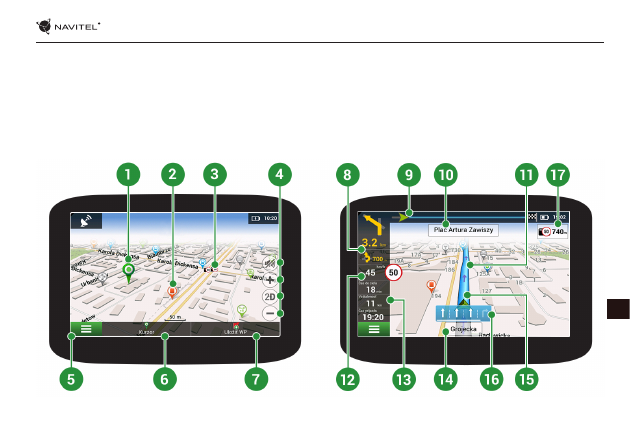

Rozhranie programu

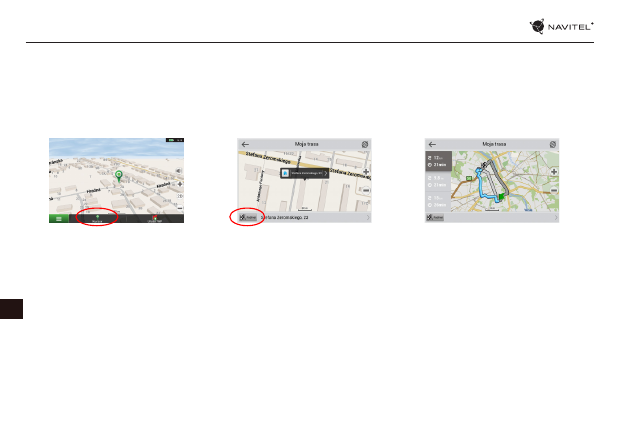

Trasa k zvolenému bodu na mape

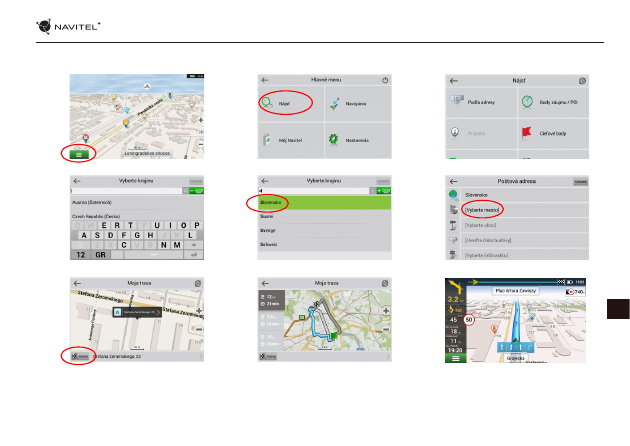

Navádzanie na presnú adresu

Manuálne nastavenie všetkých bodov trasy

101

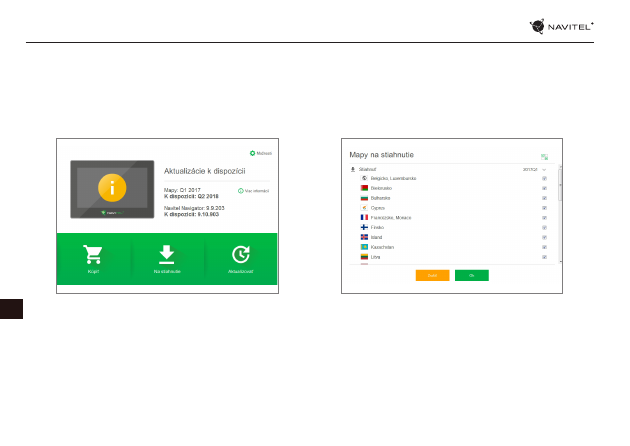

Navitel Navigator Update Center

Nastavenie programu

102

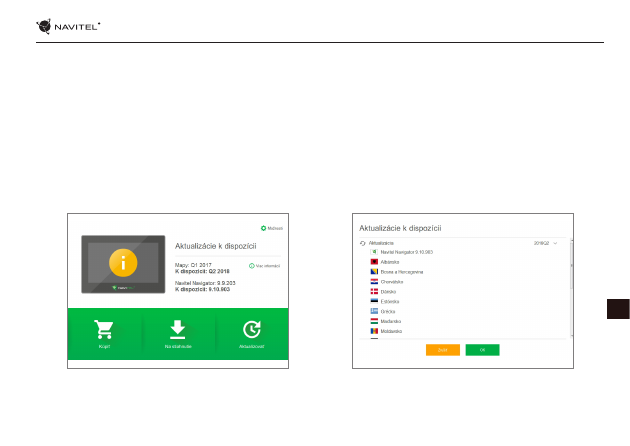

Aktualizácia máp

103

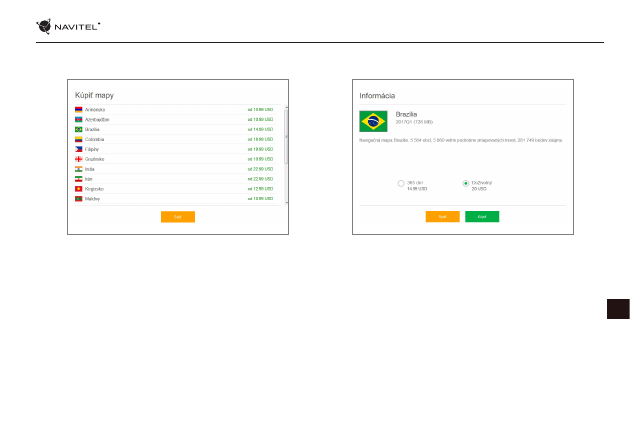

Nákup máp

104

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VYUŽITIE ZARIADENIA — NAVITEL F150

| 73

Bezpečnostné informácie

1. Prispôsobte si všetky nastavenia pred začiatkom jazdy. Je

vysoko nebezpečné obsluhovať zariadenie a konfigurovať

jeho nastavenia pri šoférovaní. Pokiaľ potrebujte upraviť

nastavenia navádzania alebo parametrov zariadenia, mali by

ste svoje auto zaparkovať na bezpečnom mieste s ohľadom na

dopravné predpisy.

2. Zoznámte sa s plánovanou trasou pred jazdou. Pokiaľ ste

prepočuli hlasový povel a potrebujete sa pozrieť na obrazovku

pre jeho zistenie, uistite sa najskôr, či je to s ohľadom na

dopravnú situáciu bezpečné.

3. Je možné, že navigačné dáta a hlasové pokyny nebudú v súlade

s reálnym stavom vozovky alebo dopravnými obmedzeniami.

Vždy venujte pozornosť stavu vozovky, dopravnému značeniu

a priechodom pre chodcov.

4. Nepoužívajte navigáciu ako nástroj presného merania rýchlosti

a vzdialenosti.

5. Kvalita príjmu satelitného signálu môže kolísať vzhľadom

k pozícii zariadenia vo vozidle. Kvalita signálu môže byť slabšia

vo vnútri tunelu, blízko viacpodlažných budov alebo v husto

zastavanej oblasti. Určité poveternostné podmienky, ako hustá

hmla, môžu negatívne pôsobiť na kvalitu príjmu signálu.

6. Môže sa stať, že nebude možné prijímať GPS signály blízko

elektromagnetických zdrojov alebo vo vnútri budov.

7. Ak ste zariadenie dlhšiu dobu nepoužívali, bude určenie

pozície trvať dlhšiu dobu aj napriek tomu, že prijímač GPS má

dobrý príjem signálu.

8. Venujte zvláštnu pozornosť, kam umiestňujete zariadenie.

Neinštalujte ho tam, kde by mohlo prekážať vo funkčnosti

airbagov alebo vadiť vo výhľade na vozovku.

9. Pri umiestňovaní držiaka na predné sklo vášho vozidla dbajte

na čistotu povrchu. Plocha by mala byť očistená od prachu,

nečistôt a ďalších nečistôt, pod samotnou prísavkou by

taktiež nemali byť žiadne bubliny, ktoré môžu nepriaznivo

ovplyvňovať priliehavosť držiaka. Za akékoľvek škody na

zariadení a ďalších objektoch vo vnútri vozidla spôsobené

odlepením držiaka je celkovo zodpovedný užívateľ a nemôžu

byť kryté zárukou.

10. Nevystavujte zariadenie dlhodobému pôsobeniu slnečného

žiarenia a vysokým teplotám. Prehriatie batérie môže spôsobiť

explóziu.

11. Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt,

ktoré môžu spôsobiť kondenzáciu vody v zariadení a spôsobiť

jeho poškodenie. Pokiaľ bolo zariadenie vystavené vlhkosti,

nezapínajte ho, kým celkom nevyschne.

12. Akýkoľvek zásah, úprava a otváranie zariadenia sú zakázané,

pretože môžu spôsobiť nesprávne fungovanie zariadenia a

v extrémnych prípadoch spôsobiť jeho poškodenie. Akékoľvek

opravy zariadenia môžu byť uskutočňované len autorizovanou

osobou.

13. Zariadenie je napojené zo vstavanej Li-Pol batérie, ktorá môže

-------------------------------------------------------------------------------------------------------------------------------------------------------------

74 |

UŽÍVATEĽSKÁ PRÍRUČKA — VYUŽITIE ZARIADENIA

explodovať alebo uvoľňovať toxické látky pri nesprávnom

spôsobe používania. Nevystavujte zariadenie nárazom, ani ho

nepoužívajte v blízkosti výbušných látok a plynov.

14. Počas nabíjania zaistite normálne podmienky ventilácie pre

napájací adaptér, pretože počas tohto procesu dochádza

k jeho zahrievaniu. Nezakrývajte adaptér papierom alebo

ďalšími objektmi, ktoré môžu zhoršiť ventiláciu.

15. Nepoužívajte veľmi veľkú silu pri čistení displeja a ďalších častí

zariadenia. Nepoužívajte papierové obrúsky alebo ďalšie tvrdé

materiály, ktoré môžu poškriabať zariadenie. Používajte iba

mäkkú handričku.

16. Prípustná teplota okolitého prostredia v prevádzkovom

režime: 0 až +35 °С. Skladovacia teplota: +5 až +45 °C. Relatívna

vlhkosť: 5% až 90% bez kondenzácie (25 °C).

Používanie zariadenia vo

vozidle

Držiak na čelném skle a аdaptér do auta sú dodávané ako súčasť

balenia.

Držiak na čelné sklo

UPOZORNENIE! Opatrne zvoľte, kam držiak umiestníte.

Neumiestňujte držiak na čelné sklo tak, že by mohol

obmedzovať výhľad vodiča. Pokiaľ má čelné sklo vozidla

zabudované vyhrievanie alebo UV ochranu, môže byť kvalita

príjmu signálu nižšia ako obyčajne.

Nastavenie držiaka na čelné sklo

Najskôr odstráňte ochrannú fóliu z prísavného držiaka. Potom

zvoľte vhodné miesto pre uchytenie držiaka. Uistite sa, že

priestor je očistený od prachu, nečistôt a vlhkosti, a potom

upevnite prísavný držiak na čelné sklo. Za bežných podmienok

prísavný držiak drží zariadenie bezpečne. Ak ho však necháte

pripevnený cez noc, pevnosť uchytenia sa môže znížiť

v dôsledku kondenzácie vlhkosti spôsobenej poklesom teploty.

Z tohto dôvodu, aby sme predišli poškodeniu zariadenia a

držiaka, odporúčame odstrániť zariadenie a držiak z čelného

skla.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

76 |

UŽÍVATEĽSKÁ PRÍRUČKA — VYUŽITIE ZARIADENIA

Chyby a riešenia problémov

Zariadenie nepracuje

•

Skontrolujte, či je zariadenie nabité alebo nie. V prípade, že

zariadenie nie je nabité, pripojte ho k napájaniu a počkajte

aspoň 5 minút;

•

Stlačte a držte tlačidlo On/Off aspoň 8 sekúnd;

•

Aj napriek tomu, že je zariadenie nabité, pripojte ho

k napájaniu a skúste ho spustiť znovu;

•

Ak zariadenie nepracuje ani po opätovnom nabití, kontaktujte

našu podporu alebo akékoľvek certifikované servisné

pracovisko.

Zariadenie sa po štarte ihneď vypne

•

Je možné, že stav nabitia batérie zariadenia je kriticky nízky.

V takomto prípade ho systém automaticky vypne, aby tak

predišiel kompletnému vybitiu batérie, ktoré môže spôsobiť

stratu dát. Predtým, ako sa zariadenie pokúsite znovu zapnúť,

nabite ho aspoň 5 minút a nechajte adaptér pripojený behom

následnej prevádzky zariadenia.

Rýchle vybitie batérie

•

Batéria sa oveľa rýchlejšie vybíja v chladnom prostredí.

Batéria sa nenabíja

•

Skontrolujte, či je adaptér pripojený do zásuvky;

•

Uistite sa, že používate originálny adaptér a nie adaptér

z iného zariadenia;

•

Vo veľmi teplom prostredí je možné, že sa batériu nepodarí

nabiť.

Zvuk nefunguje

•

Uistite sa, že máte zapnutý zvuk v nastavení programu;

•

Uistite sa, že hlasitosť nie je príliš nízka.

Zariadenie nerozpoznalo microSD kartu

•

Uistite sa, či je karta úplne vložená do odpovedajúceho slotu a

zapadla na svoje miesto;

•

Skontrolujte, či nie je karta vložená nesprávne;

•

Skontrolujte, či nie je karta poškodená. Skúste ju použiť v inom

zariadení;

•

Vyberte a vložte kartu späť. Reštartujte zariadenie;

•

Riaďte sa manuálom k vašej karte.

Zložky nie je možné kopírovať

•

Skontrolujte, že pripojenie medzi vaším PC/laptop a zariadením

je v poriadku;

•

Využitie pamäte zariadenia môže byť nadmerné a môže

vyžadovať odstránenie nepotrebných súborov.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VYUŽITIE ZARIADENIA — NAVITEL F150

| 77

Bezpečná jazda

•

Ak sa používa vo vozidle, bezpečná jazda je výhradnou

zodpovednosťou vodiča. Je nebezpečné používať ovládacie

prvky aplikácie pri jazde;

•

Tieto pravidlá boli v prvom rade vytvorené tak, aby sa

zabránilo spôsobeniu škôd na živote alebo zdraví tretích

osôb, poškodeniu ich majetku a domácich zvierat, a tiež

poškodzovaniu životného prostredia;

•

Kedykoľvek zastavíte vozidlo, vždy použite ručnú brzdu.

Udržujte ručnú brzdu funkčnú tak, aby zamedzila akémukoľvek

možnému pohybu vozidla;

•

Vždy parkujte vaše vozidlo na otvorenom a dobre vetranom

priestore;

•

Udržujte hlasitosť vo vozidle relatívne nízku tak, aby ste počuli

všetko, čo sa deje mimo vozidla;

•

Nemanipulujte so zariadením, ak by vás to mohlo rušiť pri

šoférovaní.

Údržba zariadenia

Riadna údržba zariadenia zaistí jeho dlhé a spoľahlivé

fungovanie

•

Nevystavujte zariadenie vysokej vlhkosti a teplotám;

•

Chráňte zariadenie pred slnečným a UV žiarením;

•

Nepokladajte nič na zariadenie;

•

Nevystavujte zariadenie nárazom;

•

Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt,

ktoré môžu viesť ku kondenzácii vody vo vnútri zariadenia

a spôsobiť jeho poškodenie. Ak bolo zariadenie vystavené

vlhkosti, nezapínajte ho, pokiaľ nebude úplne vysušené;

•

Displej zariadenia je veľmi náchylný k poškriabaniu.

Nedotýkajte sa displeja ostrými predmetmi. Ako ochranu proti

poškriabaniu, môžete použiť ochrannú fóliu;

•

Nikdy displej nečistite, ak je zariadenie zapnuté. Na čistenie

používajte iba mäkkú handričku;

•

Na čistenie displeja nepoužívajte papierové obrúsky alebo

utierky;

•

Nepokúšajte sa sami rozoberať alebo opravovať zariadenie,

mohlo by to viesť k úrazu a rovnako tak aj k nesprávnemu

fungovaniu zariadenia. Zároveň to bude mať za následok

ukončenie záruky.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

78 |

UŽÍVATEĽSKÁ PRÍRUČKA — VYUŽITIE ZARIADENIA

Vlastnosti

Poznámka.

Charakteristiky zariadenia a jeho vonkajší vzhľad

môžu byť modifikované výrobcom bez predchádzajúceho

upozornenia.

Systémové špecifikácie

Procesor

MStar MSB2531 800 MHz, Cortex-A7

Operačná pamäť

128 MB, DDR3

Externý slot

microSDHC až 32 GB

Interné úložisko

4 GB NAND FLASH

Operačný systém

WINCE 6.0

Verzia softvéru

ARMV4I

Základné parametre

Displej

5” TFT, 480×272

Reproduktor

8 Ohm / 1.5 W

Typ batérie

1200 mAh, nabíjateľná

Parametre GPS

GPS

MSR2112 32PIN-QFN

Frekvencia

1.575 GHz

Počet kanálov

66 kanálov (vyhľadávanie pozície)/

22 kanálov (záznam stopy)

C/A CODE

Frekvencia čipu 1.023 MHz

Citlivosť

-165 dBm

Presnosť polohy

10 m, 2D RMS; 5 m 2D RMS,

WAAS aktívny

Rýchlosť

0.1 m/s

Frekvencia aktualizácie

1 Hz

Čas obnovy

0.1 s

Horúci štart

2 s (autonómny)

Teplý štart

32 s (autonómny)

Studený štart

35 s (autonómny)

Max. nadm. výška

18 000 m

Max. rýchlosť

515 m/s

Anténa

Interná keramická anténa:

18.4 mm × 18.4 mm × 2 mm

NMEA

NMEA 0183 štandard v3.01 a spätne

Prenosová rýchlosť

115 200 bps

Port

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

80 |

UŽÍVATEĽSKÁ PRÍRUČKA — RÝCHLY SPRIEVODCA

Bod na mape

Krátkym kliknutím na mapu označíte bod, s ktorým sa dá ďalej pracovať pomocou

tlačidiel “Kurzor” a “Uložiť WP” bod.

Bod záujmu (POI)

Toto je príklad ako sú zobrazované body záujmu (POI) v programe. Rôzne kategórie

POI majú rôzne ikony, rovnako tak každá kategória obsahuje mnoho typov ikon ako

napríklad nákupné centra, značkové obchody, čerpacie stanice atď.

Upozornenie na

trase (SPEEDCAM)

Jedná sa o príklad ako sú zobrazované na mape ikony funkcie Upozornenie na

trase (SPEEDCAM). Upozornenie zahŕňa údaje o meranej rýchlosti, radaroch,

nebezpečných križovatkách, spomaľovacích prahoch a ďalších typoch potenciálnych

prekážok na ceste.

Funkčné tlačidlá

Tieto tlačidlá ovládajú zobrazenie mapy (2D / 3D), zoomovanie a nastavenie hlasitosti.

Hlavné menu

Kliknutím na toto tlačidlo otvoríte hlavné menu programu.

Kurzor

Toto tlačidlo je dostupné iba pokiaľ je na mape zvolený nejaký bod. Kliknutím na

toto tlačidlo otvoríte obrazovku “Moja trasa”, kde môžete so zvoleným bodom ďalej

pracovať.

Uložiť WP

Toto tlačidlo je dostupné iba pokiaľ na mape zvolíte nejaký bod. Kliknutím na toto

tlačidlo bod uložíte ako cieľový bod.

Nasledujúci

manéver

Označenie vzdialenosti k dvom nasledujúcim manévrom. Kliknutím na znázornenie

manévru otvoríte dialógové okno s množstvom nastavení.

Panel trasy

Tento panel určuje uplynulú a zostávajúcu časť trasy.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

RÝCHLY SPRIEVODCA — NAVITEL F150

| 81

Ulica nasledujúca

po manévri

Názov ulice nasledujúcej po manévri. Berte prosím na vedomie, že ak sú splnené

určité podmienky, budú namiesto panelu ulice nasledujúcej po manévri zobrazené

nasledujúce jazdné pruhy.

Trasa

Aktívna trasa. Ak je zapnutá funkcia Dopravné Info, trasa je rôzne sfarbená, čo

zodpovedá rôznym úrovniam hustoty premávky. Inak je trasa vždy modrá.

Rýchlosť

Vaša aktuálna rýchlosť.

Informačný panel

V základnom nastavení zobrazuje súbor ukazovateľov, ktoré poskytujú informácie o

zostávajúcom čase do cieľa, vzdialenosti do cieľa a čase príchodu. Výber ukazovateľov

je možné meniť.

Aktuálna ulica

Názov aktuálnej ulice (aktívne iba ak je naviazané spojenie so satelitmi). Pokiaľ

mapa neobsahuje informácie o názve danej ulice, je namiesto toho zobrazený smer

pohybu (Sever, Juh, Západ a Východ).

GPS kurzor

Ukazuje aktuálnu pozíciu zariadenia, keď je GPS prijímač zapnutý.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

82 |

UŽÍVATEĽSKÁ PRÍRUČKA — RÝCHLY SPRIEVODCA

Trasa k zvolenému bodu na mape

Trasu môžete nastaviť do bodu, ktorý si nájdete a označíte na mape, a potom ho nastavíte ako cieľový bod s tým, že ako počiatočný

bod trasy sa berie aktuálna pozícia zariadenia podľa GPS. Pre vytvorenie trasy kliknite v mape pre označenie bodu, vyberte “Kurzor”

[1], a potom “Poďme!” [2]. Program ponúka 3 alternatívne trasy s približnú vzdialenosť a čas do cieľa bodu [3]. Stlačením „Poďme!“

a nasledovatí trasy.

Navádzanie na presnú adresu

Pre vytvorenie trasy k bodu, ktorého adresu poznáte, zvoľte “Menu” v ľavom dolnom rohu obrazovky [4] > “Nájsť” [5] > “Podľa

adresy”, a potom stlačte “Vyberte krajinu” [6] a vložte jej názov [7]. Pre skrytie klávesnice stlačte ikonu v pravej hornej časti

obrazovky. Vyberte požadovanú krajinu [8]. Možnosti “Vyberte mesto”, “Vyberte ulicu” a “Vyberte číslo budovy” sa aktivujú iba

v prípade, ak boli vyplnené predchádzajúce polia [9]. Po vyplnení všetkých informácií sa objekt zobrazí na mape [10]. Stlačte

“Poďme!”. Program ponúka 3 alternatívne trasy. Vyberte trasu a stlačte tlačidlo «Poďme!» [11]. Teraz môžete nasledovať po trase

[12].

Obr. 1

Obr. 2

Obr. 3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

84 |

UŽÍVATEĽSKÁ PRÍRUČKA — RÝCHLY SPRIEVODCA

Manuálne nastavenie všetkých bodov trasy

Pre plánovanie trasy, kde sú počiatočné a cieľové body nastavené manuálne, najprv zvoľte na mape bod, ktorý má byť počiatočný

a stlačte “Kurzor” [1], čím sa zobrazí obrazovka “Moja trasa”. Kliknite na informačný panel v spodnej časti obrazovky [2]. Stlačte

“Nastaviť štart” na obrazovke “Vlastnosti” [3]. GPS prijímač musí byť vypnutý. Bod bude označený na mape ako počiatočný bod.

Zvoľte cieľový bod na mape: kliknite na mapu pre označenie bodu, stlačte “Kurzor” [4] a potom “Poďme!” na obrazovke “Moja trasa”

[5]. Program ponúka 3 alternatívne trasy. Vyberte trasu a stlačte tlačidlo „Poďme!“ [6].

Obr. 1

Obr. 2

Obr. 3

Obr. 4

Obr. 5

Obr. 6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

88 |

ПОСІБНИК КОРИСТУВАЧА

ЗМІСТ

Експлуатація пристрою

Комплект поставки

106

Інформація про безпеку використання приладу

107

Використання приладу в автомобілі

108

Зовнішній вигляд приладу

109

Можливі проблеми, опис їх вирішення

110

Догляд за приладом

111

Безпечне управління автомобілем

111

Технічні характеристики

113

Короткий посібник

Вступ

114

Інтерфейс програми

114

Маршрут до обраної точки на карті

117

Пошук адреси та побудова маршруту

117

Ручний вибір всіх точок маршруту

119

Центр оновлень

Центр оновлень Навітел Навігатор

120

Оновлення карт

121

Покупка карт

122

-------------------------------------------------------------------------------------------------------------------------------------------------------------

90 |

ПОСІБНИК КОРИСТУВАЧА – ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

1. Налаштуйте всі необхідні параметри автонавігатора

перед початком руху. Використання пристрою і його

налаштування під час водіння автомобіля дуже небезпечні.

Якщо вам потрібно змінити параметри навігації або

налаштування приладу, слід припаркуватися в безпечному

місці відповідно до правил дорожнього руху.

2. Перед відправленням ознайомтеся з прокладеним

маршрутом. Якщо ви не зрозуміли в достатній мірі голосові

навігаційні вказівки і для уточнення необхідно подивитися

на дисплей, переконайтеся, що ви знаходитесь в безпечних

умовах.

3. Навігаційна інформація та голосові підказки можуть не

відповідати або суперечити реальним дорожнім умовам

або правилам дорожнього руху. Завжди звертайте

особливу увагу на поточну ситуацію на дорозі, дорожні

знаки та пішоходів.

4. Не використовуйте навігаційний пристрій як прилад для

точного вимірювання швидкості та пройденої відстані.

5. Якість прийому сигналів супутників може відрізнятися в

залежності від положення приладу всередині автомобіля.

Можливі ситуації поганого прийому під час руху по тунелю,

повз високі будівлі або в районах зі щільною забудовою.

Також на прийом негативно впливають такі погодні умови,

як, наприклад, густий туман.

6. GPS сигнали можуть не прийматися всередині будівель, а

також якщо поряд з автонавігатором знаходяться джерела

електромагнітного випромінювання.

7. Якщо ви не використовували прилад протягом тривалого

проміжку часу, для визначення місця розташування може

знадобитися деякий час, навіть за умови нормальної

роботи GPS приймача.

8. Особливу увагу приділіть місцю встановлення приладу. Не

встановлюйте прилад у місцях, де він може перешкодити

роботі подушок безпеки або огляду дороги.

9. Під час встановлення кріплення на лобове скло звертайте

увагу на чистоту поверхні, на ній не повинно бути сміття та

вологи. Під присоскою не повинно бути бульбашок повітря,

оскільки це може вплинути на щільність кріплення. Будь-

які пошкодження приладу або інших об’єктів усередині

автомобіля, викликані падінням через від’єднання

кріплення, є повною відповідальністю користувача і не є

гарантійним випадком.

10. Не піддавайте прилад тривалому впливу прямих сонячних

променів або високих температур. Перегрівання батареї

може спричинити вибух.

11. Не піддавайте прилад впливу вологи або швидких змін

температури. Це може викликати конденсацію вологи

Інформація про безпеку

використання приладу

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЕКСПЛУАТАЦІЯ ПРИСТРОЮ — NAVITEL F150

| 91

Кріплення на лобове скло на присосці та автомобільний

зарядний пристрій поставляються в комплекті з приладом.

Кріплення на лобове скло

УВАГА: Ретельно вибирайте місце встановлення кріплення.

Ніколи не встановлюйте кріплення таким чином, щоб воно

закривало поле зору водія. Якщо лобове скло автомобіля

містить вбудовану обігрівальну сітку або захист від

ультрафіолету, то можливе погіршення прийому сигналу.

Збірка кріплення на лобове скло

Спершу зніміть захисну плівку з присоски кріплення. Після

цього виберіть відповідне місце на лобовому або бічному

склі, переконайтеся, що поверхня чиста, не містить води,

пилу або бруду, після чого зафіксуйте кріплення на склі за

допомогою присоски. При нормальних умовах експлуатації,

кріплення на присосці добре закріплює прилад на лобовому

склі. Однак, якщо ви залишаєте кріплення в автомобілі на

ніч, сила закріплення може ослабнути (через конденсацію

вологи у зв’язку з пониженням температури). З цієї причини,

щоб не допустити пошкодження приладу або кріплення,

рекомендується на ніч знімати прилад з лобового скла

разом із кріпленням.

всередині приладу та пошкодити його. Якщо прилад

піддався впливу вологого середовища, вмикайте живлення

тільки після того, як повністю висушите прилад.

12. Не допускається самостійне втручання, модифікації і

відкриття корпусу приладу, оскільки це може призвести до

некоректної роботи приладу або до його пошкодження. Всі

роботи повинні проводитися кваліфікованим персоналом.

13. Живлення приладу здійснюється від вбудованої Li-

ion батареї, яка може вибухнути або виділити токсичні

речовини при неправильній експлуатації. Не піддавайте

прилад ударам, не використовуйте прилад при наявності

в навколишньому середовищі вибухонебезпечних газів і

рідин.

14. Перед зарядкою пристрою переконайтеся в тому, що

забезпечені нормальні умови вентиляції для адаптера

живлення, оскільки в процесі зарядки виділяється велика

кількість тепла. Не закривайте адаптер живлення папером

або іншими об’єктами, що погіршують вентиляцію.

15. Під час очищення дисплея та зовнішніх поверхонь

приладу не прикладайте надмірну силу. Для очищення не

використовуйте паперові серветки або жорсткий матеріал,

який може подряпати дисплей. Використовуйте тільки

м’яку тканину.

16. Допустима температура зовнішнього середовища в режимі

експлуатації: від 0 до +35 °С. Температура зберігання: від +5

до +45 °С. Відносна вологість: від 5% до 90% без конденсату

(25 °С).

Використання приладу

в автомобілі

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЕКСПЛУАТАЦІЯ ПРИСТРОЮ — NAVITEL F150

| 93

Прилад не вмикається

•

Перевірте заряд акумулятора, в разі розрядки приєднайте

адаптер живлення та зачекайте не менше 5-ти хвилин;

•

Натисніть та утримуйте кнопку ввімкнення пристрою не

менше 8 сек;

•

У випадку, якщо акумулятор заряджений, все одно

підключіть адаптер живлення та повторіть процедуру

повторно;

•

Якщо пристрій не вмикається навіть після підзарядки,

зверніться в службу підтримки або авторизований

сервісний центр.

Прилад вимикається відразу після ввімкнення

•

Можливо, у пристрою низький заряд акумулятора. У цьому

випадку система автоматично запобігає повній розрядці,

щоб уникнути втрати інформації та збережених даних.

Перед тим, як здійснити повторну спробу ввімкнення

пристрою, заряджайте його не менше 5-ти хвилин і не

від’єднуйте адаптер живлення від розетки під час роботи.

Швидкий розряд батареї

•

Акумулятор розряджається швидше під час роботи при

низькій температурі.

Акумулятор не заряджається

•

Переконайтеся в тому, що адаптер живлення підключений

до працюючої розетки;

•

Переконайтеся в тому, що ви використовуєте стандартний

адаптер живлення, а не адаптер від іншого пристрою;

•

Акумулятор може не заряджатися під час роботи при

високій температурі.

Звук не відтворюється

•

Переконайтеся, що відтворення звуку ввімкнено в

основних налаштуваннях програми;

•

Переконайтеся в тому, що гучність виведена на достатній

рівень.

Пристрій не розпізнає карту MicroSD

•

Переконайтеся в тому, що карта вставлена в призначений

для неї роз’єм до упору;

•

Переконайтеся в тому, що карта вставлена правильною

стороною;

•

Можливо, карта пошкоджена. Спробуйте перевірити

працездатність карти на іншому пристрої;

•

Спробуйте витягти та повторно вставити microSD картку,

спробуйте перезавантажити пристрій;

•

Зверніться до посібника з встановлення цієї карти.

Можливі проблеми, опис їх

вирішення

-------------------------------------------------------------------------------------------------------------------------------------------------------------

94 |

ПОСІБНИК КОРИСТУВАЧА – ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

Проблема з копіюванням файлів

•

Перевірте, чи правильно було здійснено підключення

стаціонарного комп’ютера / ноутбука до приладу;

•

Можливо, пам’ять пристрою переповнена і потрібно

видалити файли, які не використовуються.

Догляд за приладом

Правильний догляд за приладом забезпечить його

довгу та ефективну роботу

•

Не зберігайте та не використовуйте прилад в умовах

підвищеної вологості та високих температур;

•

Уникайте тривалого впливу на прилад прямих сонячних

або ультрафіолетових променів;

•

Не ставте і не кидайте на прилад ніяких предметів;

•

Не кидайте прилад і не піддавайте його ударам;

•

Не піддавайте прилад різким температурним перепадам,

оскільки це може спричинити конденсацію вологи

всередині приладу та його пошкодження. Якщо подібне

сталося, не вмикайте прилад, доки він не висохне;

•

Поверхня дисплея може легко подряпатися. Уникайте

торкання дисплея гострими предметами. Для захисту

дисплея від подряпин можна використовувати спеціальну

захисну плівку;

•

Для безпечного використання функцій пристрою, будь

ласка, не забувайте виконувати вимоги Правил дорожнього

руху України. Крім того, намагайтеся дотримуватися

очевидних правил поводження з вашим автомобілем, як

джерелом підвищеної небезпеки;

•

Ці правила, в першу чергу, визначаються ризиком настання

шкоди для життя чи здоров’я третіх осіб, заподіяння

шкоди їх майну, домашнім тваринам або навколишньому

середовищу;

•

Завжди ставте автомобіль на стоянкове гальмо, яке

Безпечне управління

автомобілем

•

Ніколи не чистіть прилад або дисплей при включеному

живленні. Для очищення зовнішніх поверхонь

використовуйте м’яку вологу тканину (бажано таку, що не

містить бавовну);

•

Не використовуйте для очищення екрана паперові

серветки або рушники;

•

Ніколи не намагайтеся самостійно розбирати або лагодити

прилад, а також модифікувати його яким-небудь чином.

Будь-яке подібне втручання може зашкодити вашому

здоров’ю, порушити коректну роботу приладу або завдати

йому шкоди. Також це спричинить зняття гарантії.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЕКСПЛУАТАЦІЯ ПРИСТРОЮ — NAVITEL F150

| 95

повинно знаходитися в справному стані і виключати

можливість руху автомобіля;

•

Завжди паркуйте автомобіль на відкритому, добре

провітрюваному майданчику;

•

Підтримуйте відносно низький рівень гучності, щоб під час

руху мати можливість чути все, що відбувається навколо

автомобіля;

•

Не здійснюйте будь-які операції управління пристроєм, які

можуть відволікти вас від керування автомобілем.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

96 |

ПОСІБНИК КОРИСТУВАЧА – ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

Технічні характеристики

Примітка.

Технічні характеристики та зовнішній

вигляд пристрою можуть бути змінені виробником без

попереднього повідомлення.

Функціональна специфікація

Процесор

MStar MSB2521 Cortex-A7, 800 МГц

Оперативна пам’ять

128 МБ, DDR3

Зовнішній слот

microSDHC до 32 ГБ

Внутрішня пам’ять

4 ГБ NAND FLASH

ОС

WINCE 6.0

Версія програми

ARMV4I

Основні параметри

Дисплей

5” TFT, 480×272

Мікрофон

8 Oм / 1.5 В

Тип батареї

1200 мА*г, акумулятор

Параметри GPS

GPS

MSR2112 32PIN-QFN

Частота

1.575 ГГц

Кількість каналів

66 каналів (пошук

місцезнаходження) /

22 канали (трекінг)

C/A код

1.023 МГц

Чутливість

-165 дБм

Точність визначення

координат

10 м, 2D RMS; 5 м 2D RMS,

WAAS ввімкнено

Швидкість

0.1 м/с

Частота оновлення

1 Гц

Час оновлення

0.1 с

Гарячий старт

2 с (Автономний)

Теплий старт

32 с (Автономний)

Холодний старт

35 с (Автономний)

Макс. висота

18,000 м

Макс. швидкість

515 м/с

Антена

Вбудована керамічна антена;

18.4мм × 18.4 мм × 2мм

Протокол зв’язку

NMEA 0183 v3.01

Швидкість передачі

даних

115200 бит/с

Порт

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Автомобильный GPS навигатор NAVITEL F150. Инструкция по эксплуатации - часть 3
