систематического наблюдения за метеорологическими данными — температурой, относительной влажностью воздуха и скоростью ветра;

измерения температуры и относительной влажности воздуха у места приготовления и укладки бетонной смеси;

измерения температуры воды, применяемой для затворения бетонной смеси;

измерения температуры бетонной смеси по выходе из бетономешалки у места укладки;

наблюдения за температурой твердеющего бетона.

Результаты указанных измерений и испытаний прочности бетона должны заноситься в журнал бетонных работ.

9.42. Температурные измерения производят в начале, в середине и в конце рабочей смены.

Метеорологические наблюдения можно не производить, если будет обеспечено получение необходимых данных от близрасположеп-ных метеостанций.

10. ПОДВОДНОЕ БЕТОНИРОВАНИЕ КОНСТРУКЦИЙ

Общие указания

10.1. Подводное бетонирование является способом ведения бетонных работ под водой без водоотлива и позволяет-

сократить сроки и стоимость возведения и ремонта подводных конструкций за счет отказа от водонепроницаемых ограждений и водоотлива;

вести бетонные работы в условиях, где невозможен или нецелесообразен водоотлив, например при работе на морских открытых рейдах, больших глубинах, возведении конструкций на слабых водонасыщенных грунтах, ремонте подводных сооружений без вывода из эксплуатации и т. п.;

широко использовать в строительстве рациональные конструкции из пустотелых элементов — свай-оболочек, оболочек большого диаметра, опускных колодцев, массивов-гигантов и т.д.;

обеспечить благоприятный температурно-влажностный режим твердения бетона в холодное зимнее и жаркое летнее время без применения специальных мер защиты.

10.2. Подводное бетонирование производится в пресных и минерализованных водах при положительных и отрицательных температурах наружного воздуха следующими способами:

через вертикально перемещающиеся трубы (ВПТ);

методом восходящего раствора (ВР);

укладкой кюбелями;

втрамбовыванием бетонной смеси;

укладкой в мешках.

При любом методе бетонирования должна быть обеспечена изоляция бетонной смеси от воды в процессе ее транспортирования под воду и укладки в бетонируемой конструкции.

Примечание. При устройстве вибронабивных свай или сооружений, возводимых методом «стена в грунте», допускается бето-

нирование методом ВГТТ или ВПТ с вибрацией полостей, заполненных глинистым раствором.

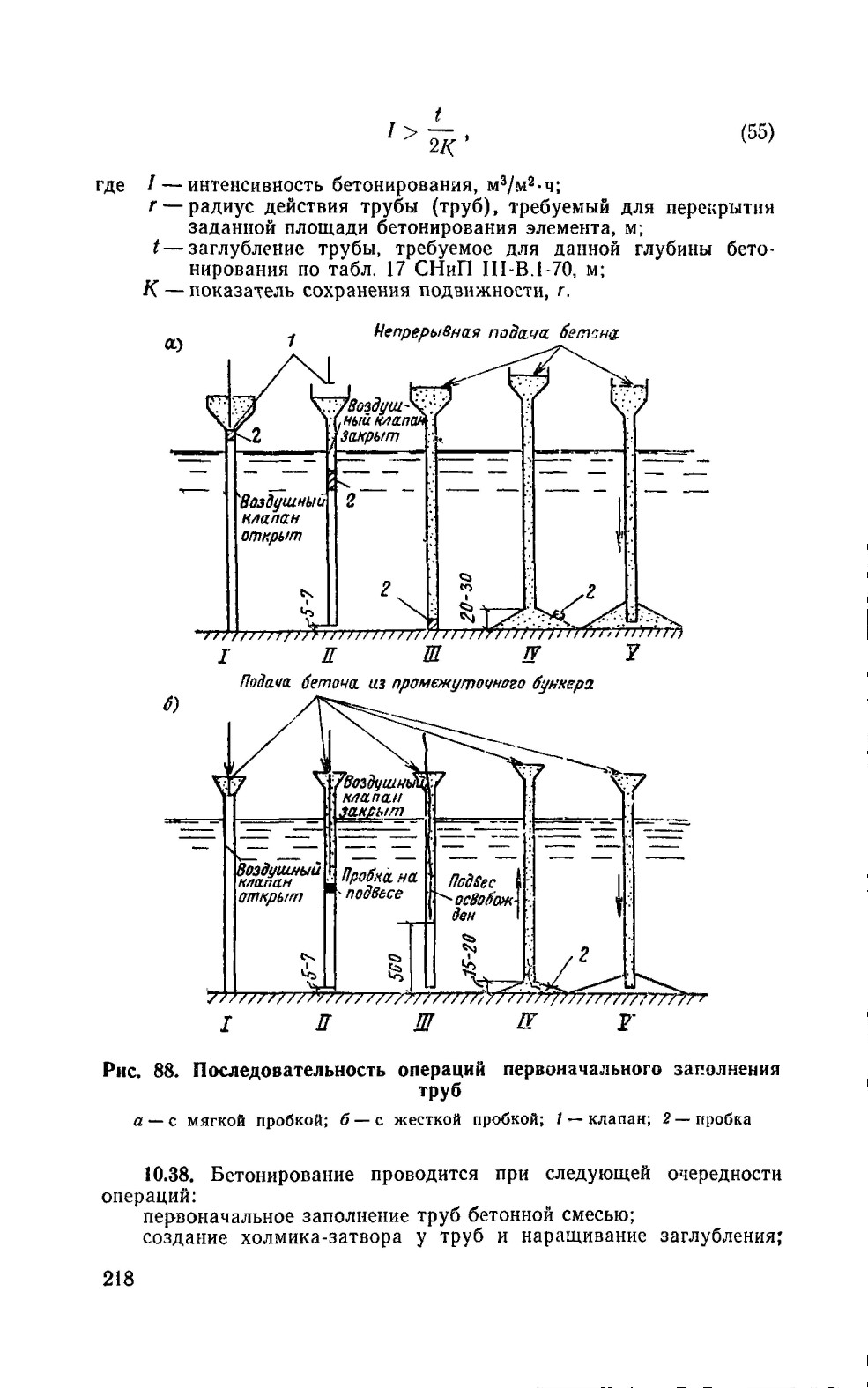

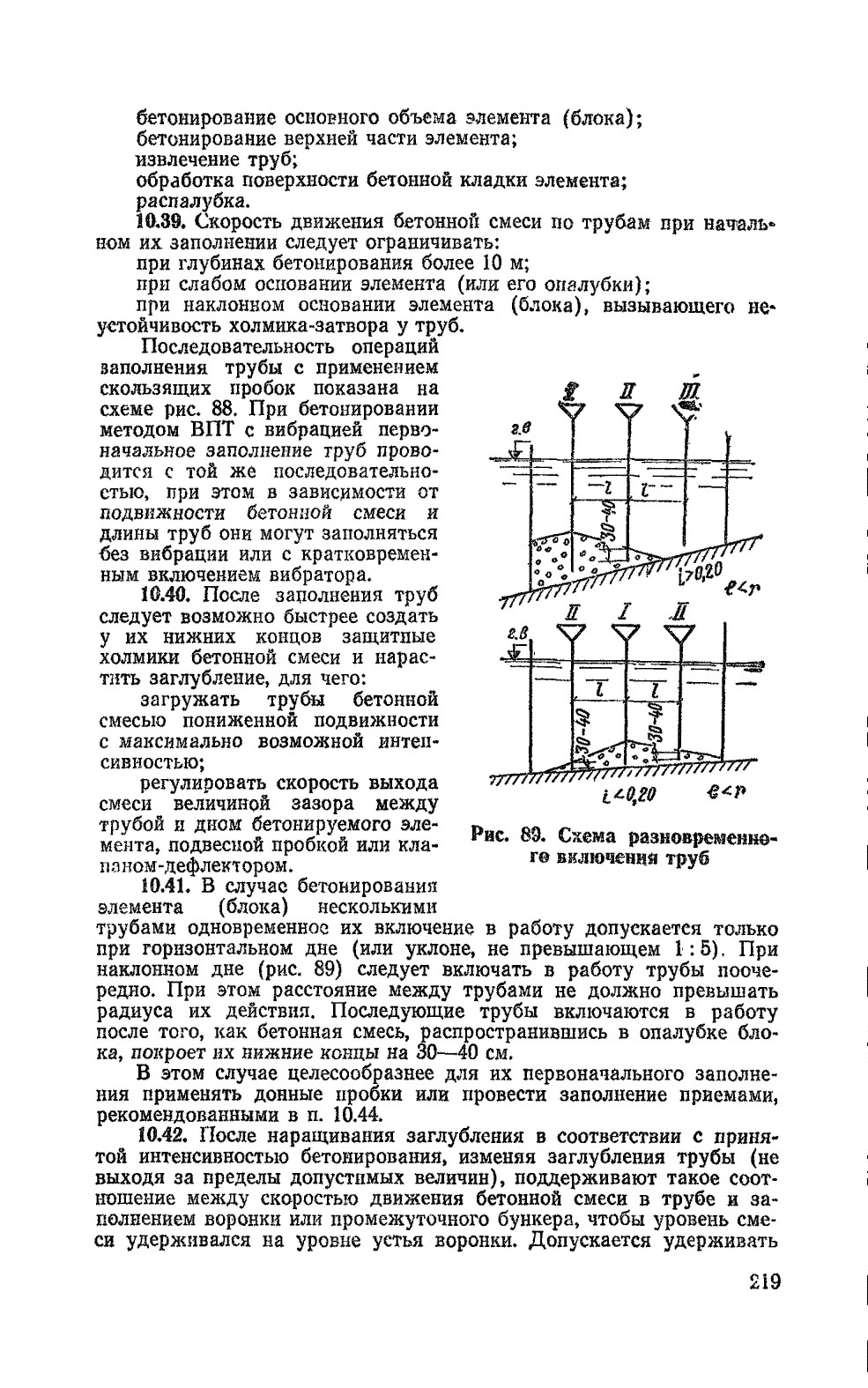

10.3. Бетонирование методом ВПТ следует применять на глубинах до 60 м в сооружениях, где требуется высокая прочность, массивность и монолитность. Бетонирование методом ВПТ с вибрацией применяется при повышенных требованиях к прочности и плотности бетона, преимущественно для конструкций, бетонируемых 1—2 трубами в жесткой опалубке или ограждении (сваи-оболочки, оболочки диаметром 3—5 м, фундаментные столбы, стенки, вибронабивные сваи и т. д.).

Примечание. Применять метод ВПТ для бетонирования конструкций размером менее 1 м по высоте не рекомендуется.

10.4. Бетонирование методом ВР следует применять, когда по условиям производства работ или размерам бетонируемой конструкции невозможно или экономически нецелесообразно применять бетонирование методом ВПТ, например:

а) заполнение массивных пустотелых конструкций;

б) бетонирование малогабаритных или густоармированных конструкций;

в) бетонирование конструкций на слабых грунтах, где требуется предварительное обжатие или ступенчатая загрузка основания;

г) когда необходимо сократить объем работы смесительных установок.

Метод ВР с заливкой наброски из крупного камня цементнопесчаным раствором может применяться на глубинах до 20 м для получения бетона, требования к которому не выше требований, предъявляемых к бутовой кладке.

Метод ВР с заливкой щебеночного заполнителя цементно-песчаным раствором следует применять на глубинах до 20 м для конструкций, к материалу которых предъявляются требования, соответствующие требованиям к обычному гидротехническому бетону.

Метод ВР с заливкой щебеночного заполнителя цементным раствором (без песка) или цементным раствором с мелкопомольными добавками должен применяться:

при глубинах бетонирования от 20 до 50 м;

при любых глубинах (но не более 50 м) — при высоких требованиях к прочности, плотности и однородности бетона (водонепроницаемые подушки и обделки, стыки омоноличивания, малогабаритные конструкции и т. д.);

для ремонтных работ и восстановительного строительства.

10.5. Укладку бетона кюбелями допускается применять для конструкций с маркой бетона до 200 на любых глубинах (преимущественно более 20 м). Наиболее эффективно применение этого метода при малой высоте и большой площади бетонируемой конструкции (элемента), а также неровном дне.

10.6. Метод втрамбовывания бетонной смеси следует применять при глубине воды менее 1,5 м для конструкций больших площадей, бетонируемых до отметок выше уровня воды. Методом втрамбовывания могут быть получены бетоны с маркой до 300.

10.7. Укладка бетонной смеси в мешках можёт применяться для вспомогательных работ — выравнивания оснований блоков бетонирования или закрытия швов примыкания опалубки, в качестве опалубки для подводного бетонирования на глубину до 2 м, временной заделки каверн, пробоин и аварийных повреждений.

Материалы и подбор состава бетона

10.8. Для приготовления бетонных смесей и растворов, предназначенных для подводного бетонирования, могут применяться все виды цементов, рекомендованных ГОСТ 4797—69 «Бетон гидротехнический, материалы для его приготовления».

10.9. В качестве мелкого заполнителя для бетонных смесей, укладываемых методом ВПТ, следует применять лески, кривые просеивания которых размещаются в границах, характеризующих средние пески на диаграмме просеивания ГОСТ 4797—69; для приготовления цементно-песчаных растворов, укладываемых методом ВР — пески, кривые просеивания которых размещаются в границах, характеризующих мелкие пески на той же диаграмме просеивания.

Для бетонных смесей, укладываемых кюбелями, втрамбовыванием или в мешках, могут применяться любые по крупности пески, допускаемые ГОСТ.

10.10. В качестве крупного заполнителя для бетонных смесей, укладываемых методом ВПТ, рекомендуется применять гравий или смесь гравия с 20—30% щебня фракций 5—10, 10—20 и 20—40 мм при максимальной крупности зерен не более 60 мм.

Наибольшая крупность заполнителя не должна превышать одной четвертой внутреннего диаметра заливочных труб или три четверти наименьшего расстояния между арматурными стержнями в свету.

Допускается изготовление бетонных смесей на щебне. В этом случае следует в качестве мелкого заполнителя применять пески, кривые просеивания которых размещаются в границах, характеризующих мелкие пески на диаграмме просеивания (ГОСТ 4797—69).

В качестве крупного заполнителя для бетонных смесей, укладываемых кюбелями, втрамбовыванием или в мешках, следует применять щебень крупностью 5—60 мм .

Соотношение мелкого и крупного заполнителя в бетонных смесях для подводного бетонирования должно быть близким 1:1.

10.11. Для улучшения технологических свойств бетонных смесей и растворов следует вводить пластифицирующие добавки в соответствии с рекомендациями гл. 2 настоящего Руководства.

Для бетонных смесей на щебне, применяемых для бетонирования методом ВПТ, рекомендуется вводить две пластифицирующие добавки СДБ и СНВ (или другая гидрофобизирующая) в количестве соответственно 0,1—0,25% и 0,01—0,02% массы цемента.

10.12. При бетонировании в зимних условиях для ускорения сроков схватывания и твердения подводных бетонов (растворов) рекомендуется применять:

высокоактивные цементы с ранними сроками схватывания;

противоморозные добавки в соответствии с требованиями гл. 7 настоящего Руководства.

Примечание. Применение технологических приемов, указанных в данном пункте, допускается при обеспечении всех требований по подвижности, связанности и сохранению подвижности смесей в соответствии с пп. 10.15 и 10.18. Испытание смесей должно проводиться при температуре воды — среды твердения подводного бетона (раствора).

10.13. Крупный заполнитель, засыпаемый в опалубку при бето-

нированнн методом ВР, должен быть чистым, с содержанием карьерной мелочи, глины и пылеватых частиц не более 2%.

Объем пустот крупного заполнителя, как правило, не должен превышать 45%.

10.14. В качестве крупного заполнителя следует применять:

рваный камень крунностью 150—400 мм марки 100 и выше для

подводной бутовой кладки;

щебень прочных и плотных горных пород крупностью 40—150 мм для подводного бетонирования, должен испытываться в соответствии с общими требованиями ГОСТ 4800—59 «Бетон гидротехнический. Методы испытания бетона» и ГОСТ 4799—69 «Бетон гидротехнический. Методы испытания бетонной смеси» и рекомендациями настоящего раздела Руководства.

10.15. Состав бетона для бетонирования методом ВПТ рекомендуется подбирать способом, обеспечивающим (см. приложение XIII):

необходимую прочность и долговечность бетона;

высокую подвижность и связность (нерасслаиваемость) бетонной смеси;

способность бетонной смеси сохранять свою подвижность во

времени.

Прочность образцов бетона при подборе назначается на 10% выше требуемой по проекту.

Подвижность бетонной смеси, применяемой при установившихся режимах бетонирования, должна соответствовать осадке конуса 16—20 см (жесткость 3—2 с); в начальный период бетонирования при наращивании холмика-затвора у трубы—14—16 см (жесткость 4—2 с).

Связность бетонной смеси оценивается по величине относительного водоотделения, которое должно быть в пределах 1—2%. Способность смеси сохранять подвижность оценивается величиной показателя сохранения подвижности К, измеряемого в часах (приложение 5 СНиП III-B.1-70). Величина показателя К устанавливается в зависимости от времени, необходимого для транспортировки смеси и укладки ее под воду, но не менее 0,65 ч.

Примечание. Бетонная смесь при определении водоотделения укладывается в цилиндрический сосуд в два слоя без штыкования с десятикратным легким встряхиванием каждого слоя ударами штыковки по сосуду.

10.16. Состав бетона для бетонирования методом ВПТ с вибрацией рекомендуется подбирать по методике А. А. Шадрина.

Прочность при подборе должна соответствовать требуемой по проекту, осадка конуса бетонной смеси 6—12 см (жесткость 7—5 с).

Рекомендуется проверять бетонную смесь на время распространения в мерительном лотке (приложение XIII), которое должно быть ие более 30 с.

10.17. Состав бетонов, укладываемых кюбелями, втрамбовыванием или в мешках, может подбираться любыми методами, рекомендованными для подбора составов гидротехнических бетонов. Прочность образцов бетона при подборе должна соответствовать требуемой по проекту. Осадка конуса бетонной смеси, укладываемой кюбелями и в мешках, должна быть в пределах 1—5 см (удобоуклады-ваемость 20—10 с), бетонных смесей, укладываемых втрамбовыванием,— 5—7 см (жесткость 8—6 с).

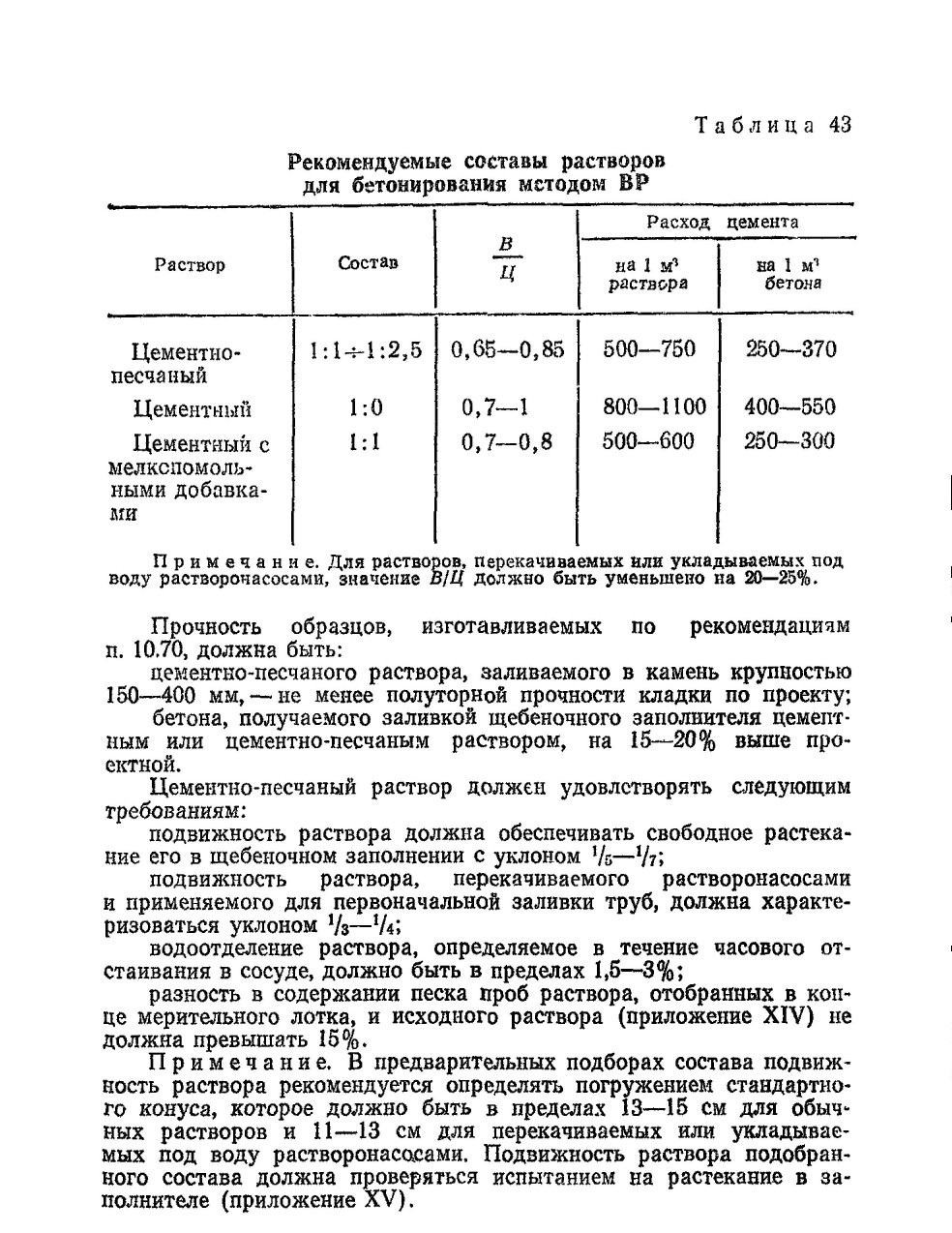

10.18. Растворы для бетонирования методом ВР рекомендуется принимать с составом составляющих, указанным в табл. 43.

Оборудование для приготовления и транспортирования бетонной смеси и раствора

10.19. Бетонная смесь и раствор для подводного бетонирования должны приготовляться механическими смесителями (бетоносмеси-

телямн, растворосмесителями) в соответствии с указаниями гл. 3 Руководства.

Бетонные смеси для бетонирования методом ВПТ с вибрацией, кюбелями и втрамбовыванием следует приготовлять в бетономешалках принудительного действия. В случае приготовления их в бетономешалках гравитационных время перемешивания, рекомендованное для обычных бетонов, должно быть увеличено вдвое.

Растворы для бетонирования конструкций, получаемых заливкой щебеночного заполнителя, следует, как правило, изготовлять в турбулентных смесителях (СБ-43, СБ-81). При использовании товарных растворов, приготовленных на обычном оборудовании, а также при времени транспортировки раствора большем, чем указано в п. 10.21, их следует подвергать кратковременной активации в турбулентных или скоростных смесителях непосредственно перед заливкой в трубы на месте работ.

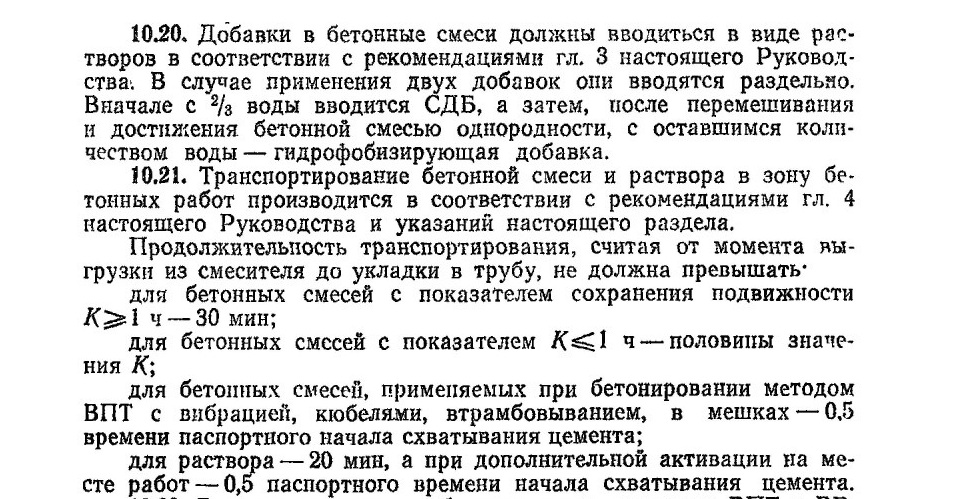

10.22. Во всех случаях при бетонировании методами ВПТ и ВР, когда позволяют условия производства работ, следует применять подачу смеси (раствора) бетононасосами (С-296, С-295, С-284А) и растворонасосами (С-251, С-683, С-317А и др.), или непосредственно выгрузку смеси (раствора) из смесителей в бункера заливочных труб, или доставку бетонной смеси к месту укладки автобетоносмесителями. Рекомендуется использовать растворонасосы одновременно для подачи раствора и бетонирования напорным (инъекционным) методом ВР.

10.23. Для подачи бетонных смесей, укладываемых методами ВПТ с вибрацией, втрамбовыванием могут применяться автосамосвалы, вагонетки, бадьи и кюбели, подаваемые краном, и ленточные конвейеры.

Подача бетонной смеси и раствора автобетоновозами, автосамосвалами, вагонетками, кранами в бадьях и кюбелях допускается также при бетонировании методом ВПТ и ВР при условии, что применяемая система и средства подачи бетонной смеси обеспечивают сохранение ее подвижности и связности в рекомендованных пределах (см. пп. 10.15 и 10.18).

Все емкости для бетонных смесей п растворов должны иметь уплотняющие устройства, исключающие потерю цементного теста и цементного молока.

Для подачи растворов от питающих бункеров к воронкам труб при расстоянии, не превышающем 3 м, можно применять лотки, трубы и шланги, расположенные с уклонами, обеспечивающими движение раствора самотеком.

Оборудование и приспособления для подводного бетонирования

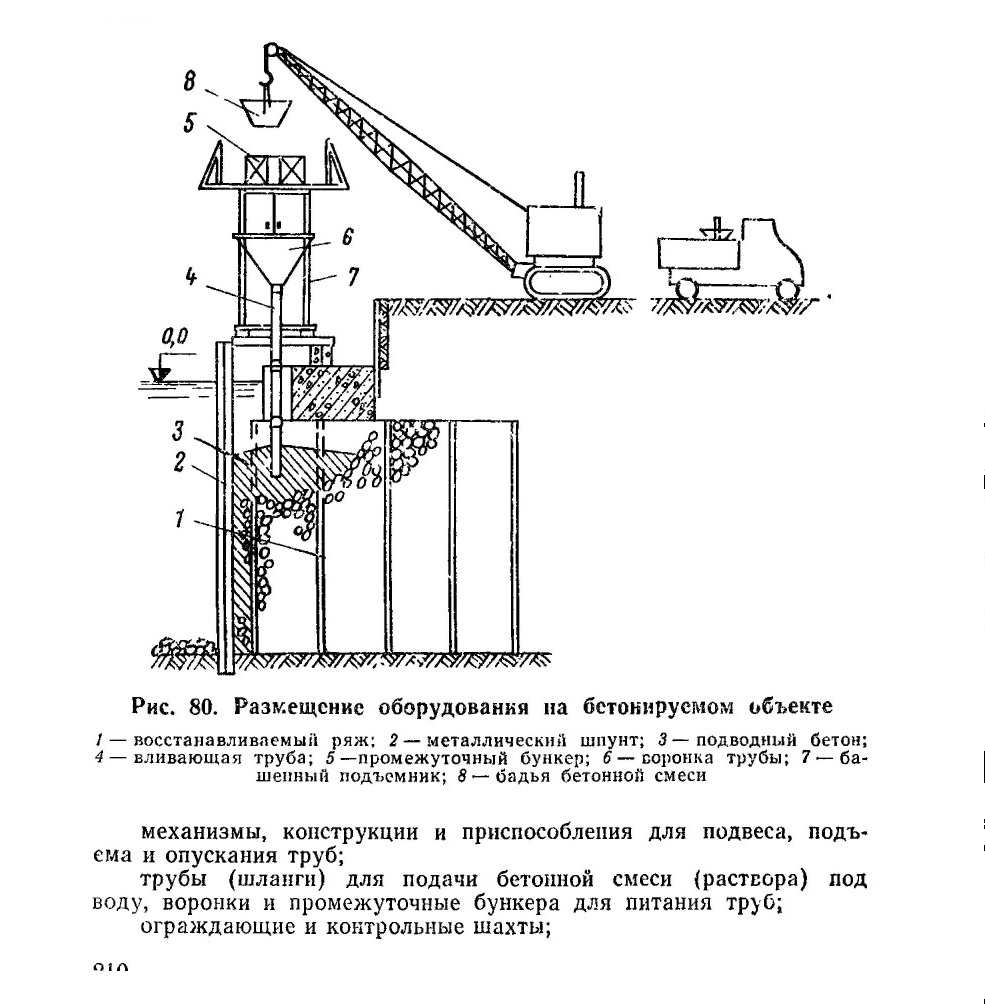

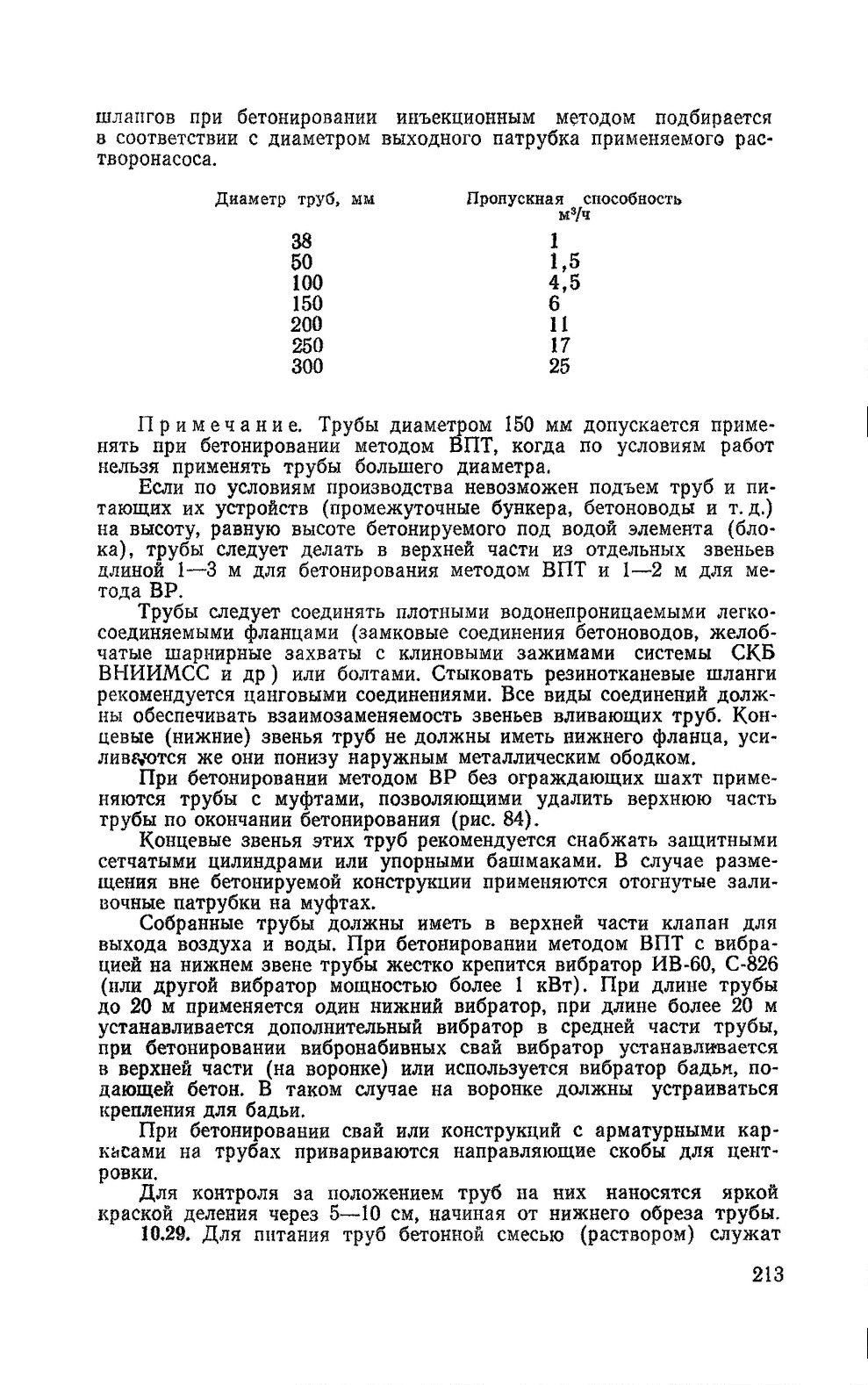

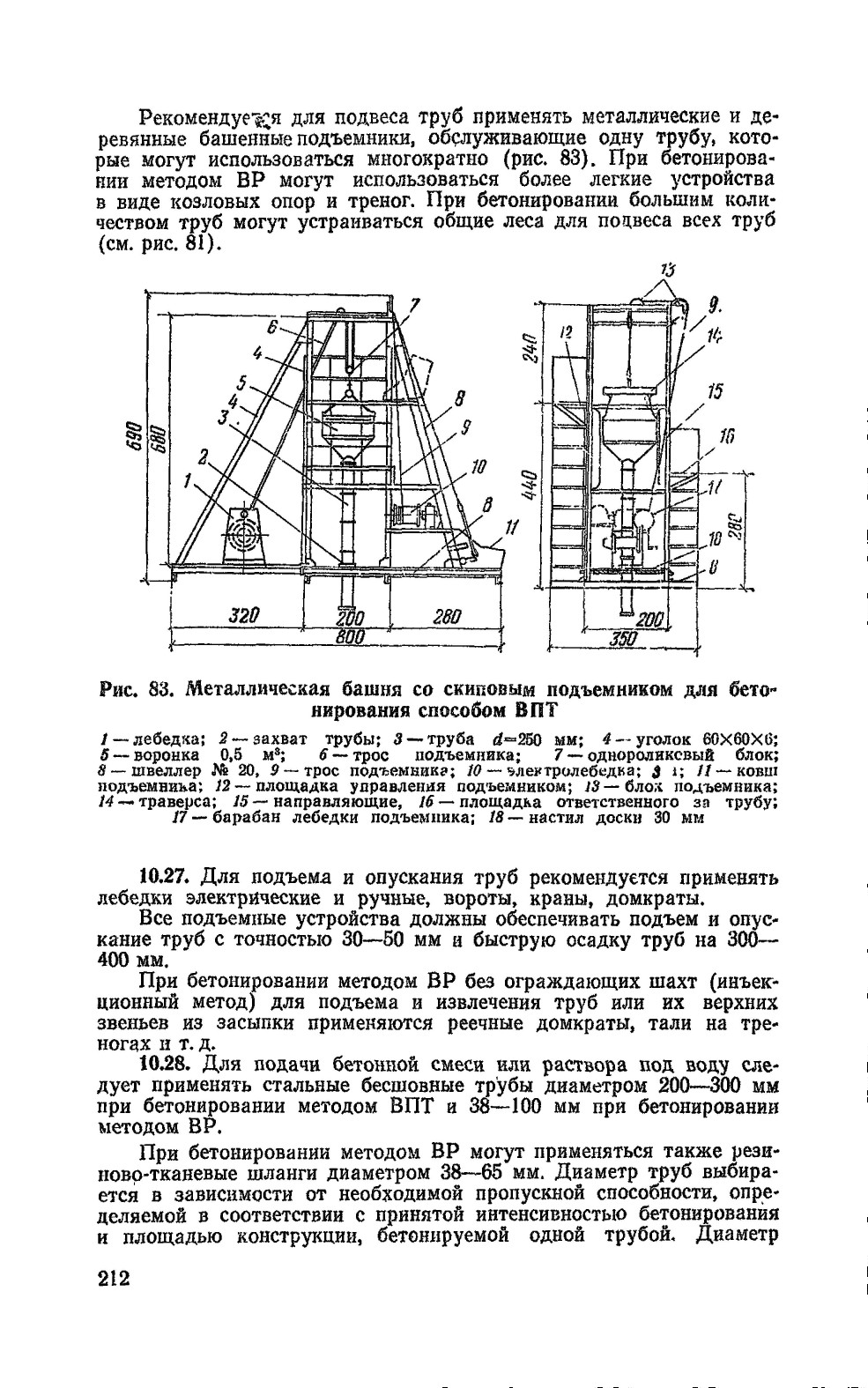

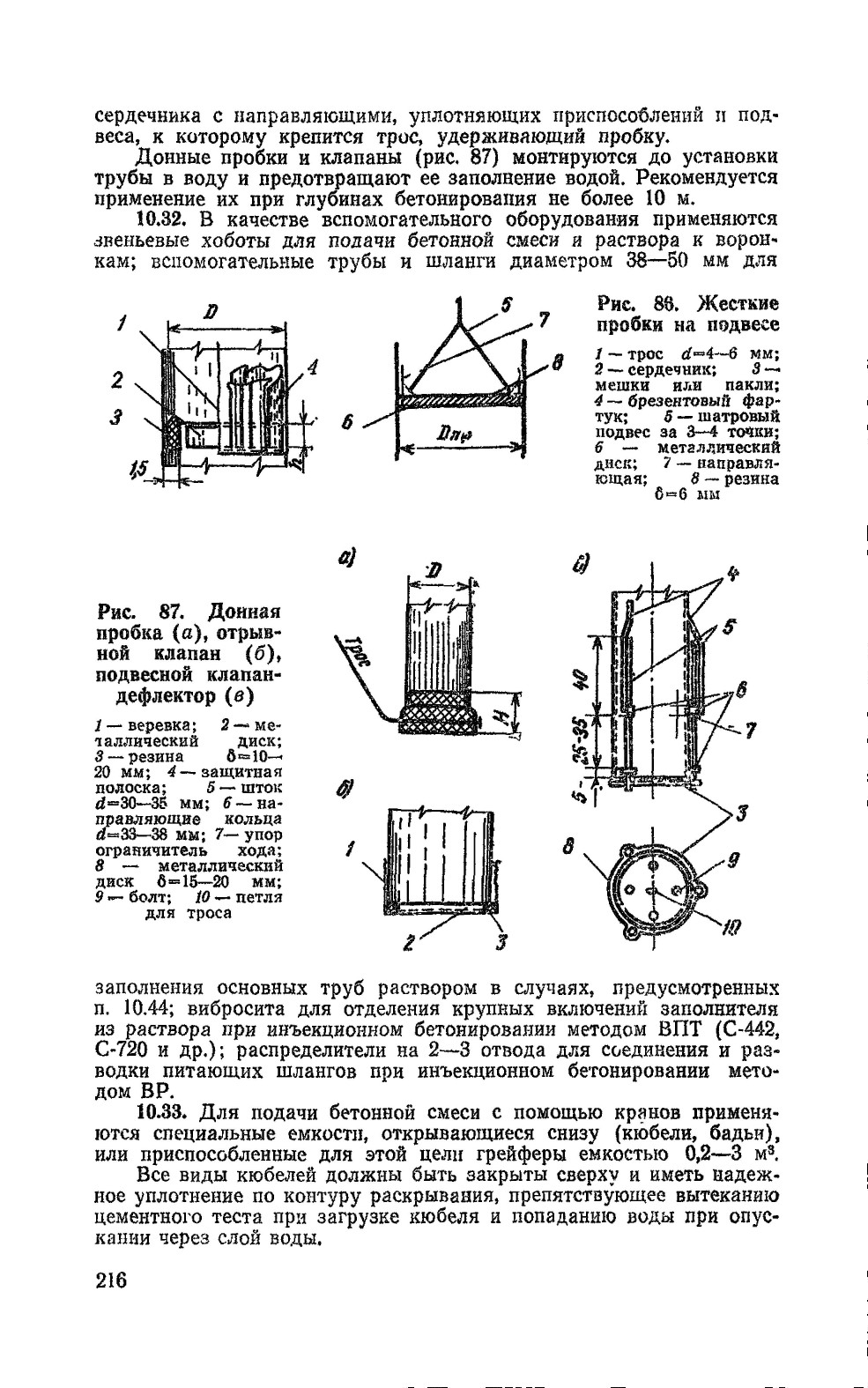

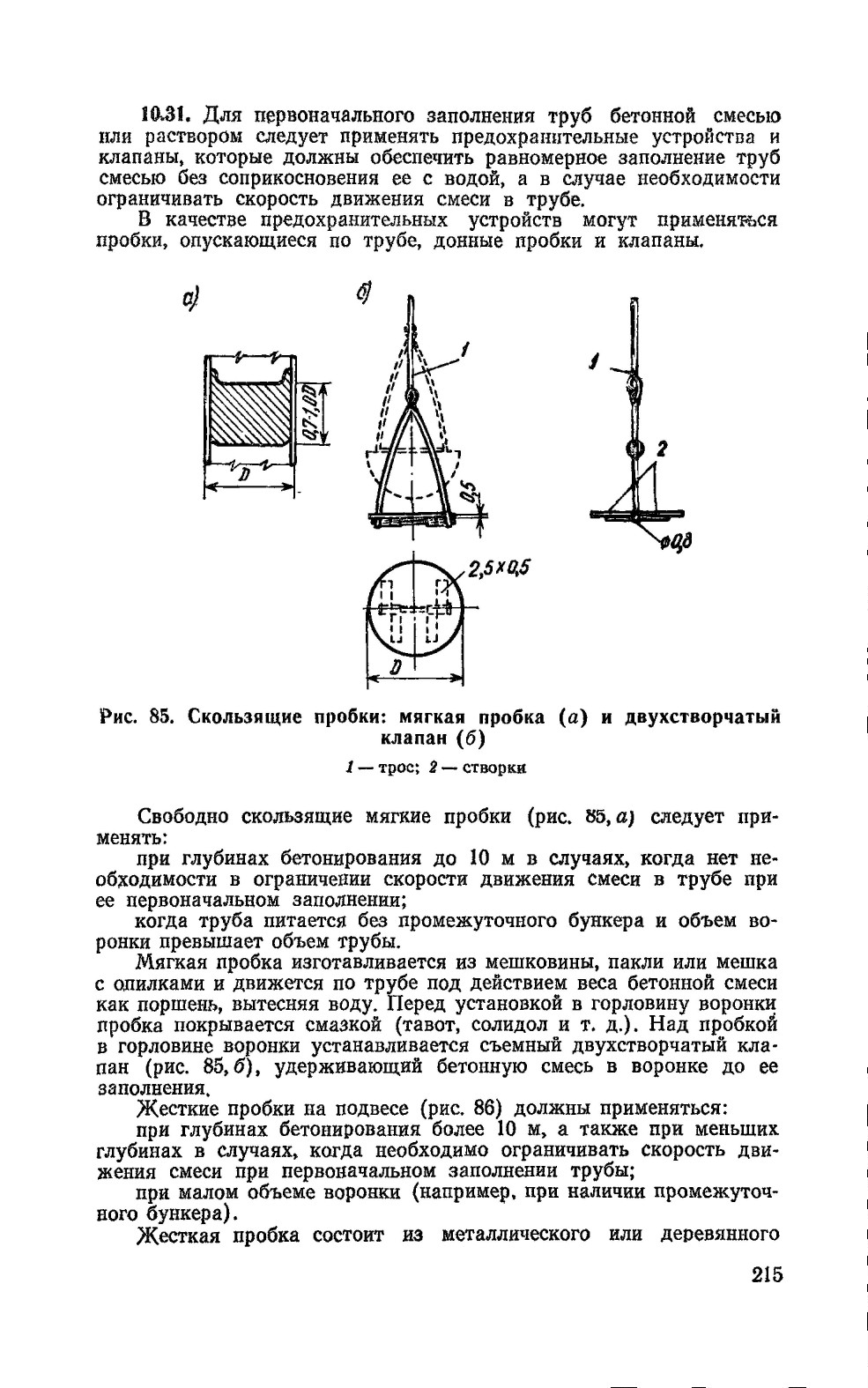

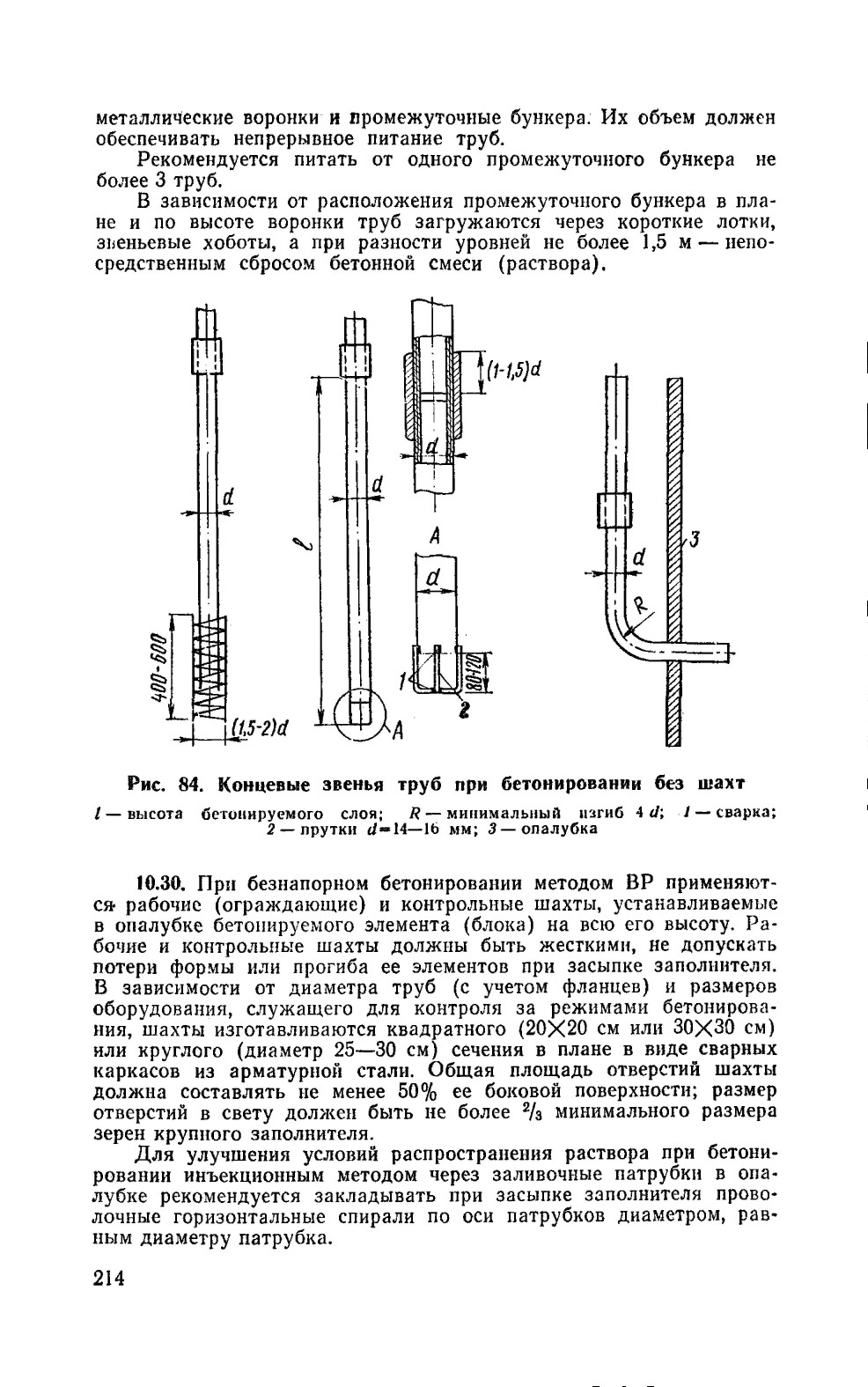

10.24. При бетонировании методами ВПТ и ВР применяется следующее оборудование и приспособления:

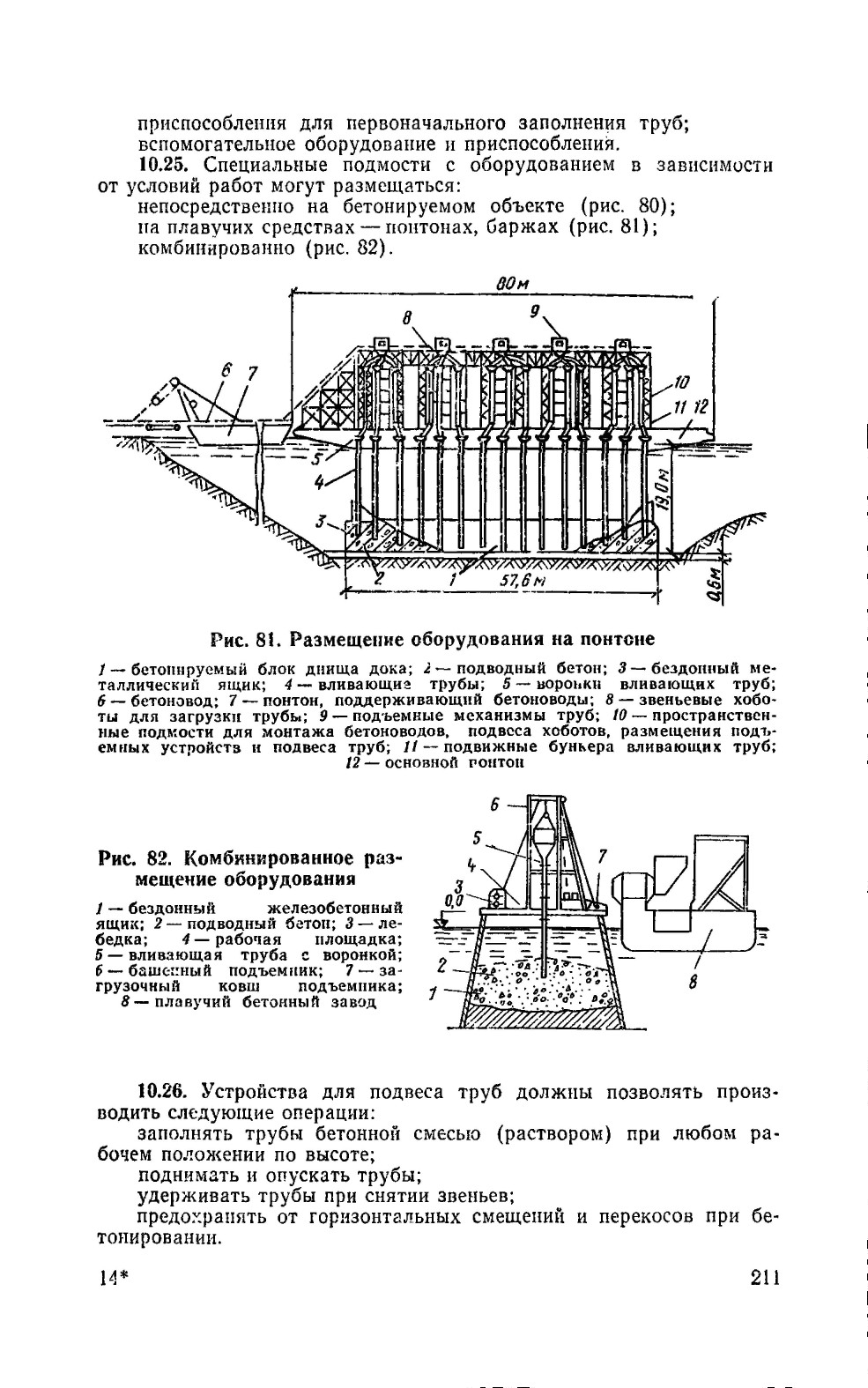

специальные подмости для размещения оборудования и персонала;
