КАБЕЛЬНЫЕ ВВОДЫ



HELUTOP

®

 HT

кабельный ввод

944

HELUTOP

®

 HT-MS

кабельный ввод

946

HT-E

кабельный ввод

948

HELUTOP

®

 MS-EP

ЭМС-кабельный ввод

949

HELUTOP

®

 MS-EP4

ЭМС-кабельный ввод

950

HELUTOP

®

 HT-Clean

кабельный ввод - нержавеющая сталь

951

HELUTOP

®

 HT-Clean EMV

кабельный ввод - нержавеющая сталь

952

HELUTOP

®

 HT-PA-EX

кабельный ввод, взрывобезопасный

953

HELUTOP

®

 HT-MS-EX-d

кабельный ввод, взрывобезопасный, герметичный

954

HELUTOP

®

 HT-MS Plus

кабельный ввод

955

HSK-PVDF

кабельный ввод

956

кВA-XXL-MS

кабельный ввод

958

кВA-XXL-MS-E

ЭМС-кабельный ввод

959

STK-F

плоский кабельный ввод

960

STS-F

плоский кабельный ввод

961

KMK-PA-MB

контргайка с фланцем

962

KM

контргайка

963

KM-INOX

контргайка

965

KM-EMV

ЭМС-контргайка

966

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTOP

®

HT

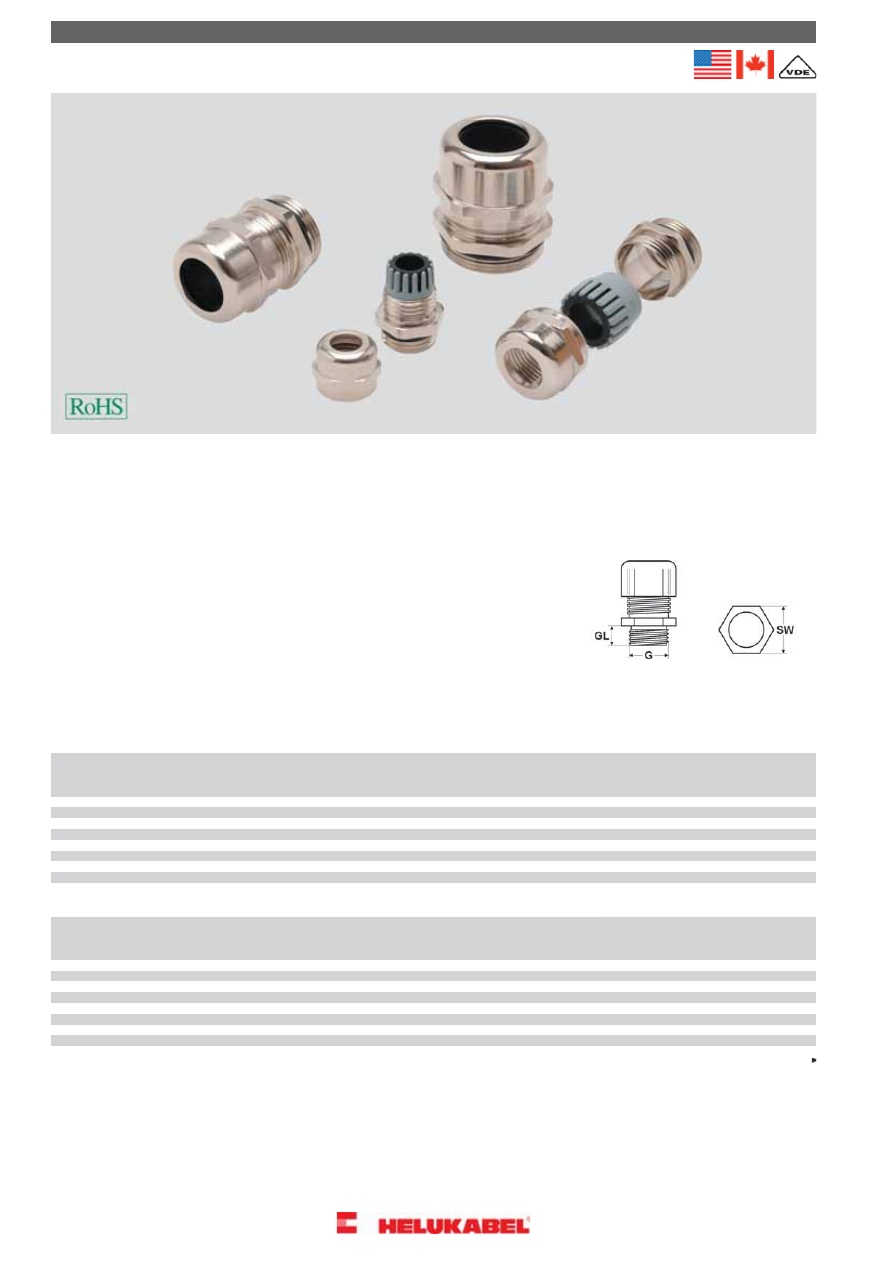

кабельный ввод





Технические характеристики

Материал

Полиамид PA 6

HELUTOP

®

 HT

Пластиковый кабельный ввод с защитой от
вибрации

Степень защиты: IP 68 - 5 бар / IP 69K

Температурный диапазон: -20°C до +100°C

Фасонное уплотнение: хлоропреновый каучук
(CR)




Области применения


Стандарт на методы контроля: EN50262

Без галогенов

Приборо- и машиностроение



Без фосфора

Робототехника



Без силикона

Автоматизация

Без кадмия

Грузовой и судовой транспорт



Свойства

Железнодорожная техника

Электромонтаж

Оптимальная разгрузка кабеля от
натяжения благодаря встроенным зажимам

Распределительные шкафы

Легкость монтажа

Широкий диапазон размеров





Размеры

Примечания

 Размер резьбы

G

Данные по испытаниям - см. в разделе
"Техническая информация".

 Длина резьбы

GL

 Размер ключа

SW



Метрическая резьба

У.б.
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
метрич.

Артикул №
черный
RAL 9005

Артикул №
темно-серый
RAL 7001

Артикул №
светло-серый
RAL 7035

-

100

15

6,0

3,0 - 6,5

M12 x 1,5

93937

93923

93908

-

50

19

8,0

4,0 - 8,0

M16 x 1,5

93938

93924

93909

-

50

19

8,0

5,0 - 10,0

M16 x 1,5

907277

907276

907275

-

50

22

10,0

5,0 - 10,0

M16 x 1,5

92669

92668

92667

-

50

24

10,0

6,0 - 12,0

M20 x 1,5

93939

93925

93910

-

50

29

8,0

11,0 - 17,0

M25 x 1,5

93940

93926

93911

-

25

36

10,0

15,0 - 21,0

M32 x 1,5

93941

93927

93912

-

20

46

10,0

19,0 - 28,0

M40 x 1,5

93942

93928

93913

-

10

60

18,0

30,0 - 38,0

M50 x 1,5

93943

93929

93914

-

10

65

18,0

34,0 - 44,0

M63 x 1,5

93944

93930

93915



Метрическая резьба, со вставкой-переходником

У.б.
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
метрич.

Артикул №
черный
RAL 9005

Артикул №
темно-серый
RAL 7001

Артикул №
светло-серый
RAL 7035

-

100

15

8,0

2,0 - 5,0

M12 x 1,5

903552

903542

903532

-

50

19

8,0

2,0 - 6,0

M16 x 1,5

903553

903543

903533

-

50

24

10,0

5,0 - 9,0

M20 x 1,5

903554

903544

903534

-

50

29

8,0

9,0 - 13,0

M25 x 1,5

903555

903545

903535

-

25

36

10,0

11,0 - 15,0

M32 x 1,5

903556

903546

903536

-

20

46

10,0

16,0 - 23,0

M40 x 1,5

903557

903547

903537

-

10

60

18,0

25,0 - 31,0

M50 x 1,5

903558

903548

903538

-

10

65

18,0

29,0 - 35,0

M63 x 1,5

903559

903549

903539



Продолжение

944

Кабельные вводы / Из пластмассы для обычных условий эксплуатации

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTOP

®

HT

кабельный ввод

PG-резьба

У.б.
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
PG

Артикул №
черный
RAL 9005

Артикул №
темно-серый
RAL 7001

Артикул №
светло-серый
RAL 7035

-

100

15

8,0

3,0 - 6,5

7

99320

99310

99300

-

50

19

8,0

4,0 - 8,0

9

99321

99311

99301

-

50

22

8,0

5,0 - 10,0

11

99322

99312

99302

-

50

24

9,0

6,0 - 12,0

13,5

99323

99313

99303

-

50

27

10,0

10,0 - 14,0

16

99324

99314

99304

-

25

33

11,0

13,0 - 18,0

21

99325

99315

99305

-

20

42

11,0

18,0 - 25,0

29

99326

99316

99306

-

10

53

13,0

22,0 - 32,0

36

99327

99317

99307

-

10

60

13,0

30,0 - 38,0

42

99328

99318

99308

-

10

65

14,0

34,0 - 44,0

48

99329

99319

99309



NPT-резьба

У.б.
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
NPT

Артикул №
черный
RAL 9005

Артикул №
темно-серый
RAL 7001

Артикул №
светло-серый
RAL 7035

-

50

22

15,0

5,0 - 10,0

3/8"

92800

92790

92780

-

50

24

15,0

6,0 - 12,0

1/2"

92801

92791

92781

-

50

27

15,0

10,0 - 14,0

1/2"

92802

92792

92782

-

25

33

15,0

13,0 - 18,0

3/4"

92803

92793

92783

-

20

42

18,0

18,0 - 25,0

1"

92804

92794

92784



Допускаются технические изменения.

Кабельные вводы / Из пластмассы для обычных условий эксплуатации

945

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTOP

®

HT-MS

кабельный ввод





Технические характеристики

Материал

Латунь, никелированная

HELUTOP

®

 HT-MS

Кабельный ввод из никелированной латуни.


Степень защиты: IP 68 - 5 бар / IP 69K

Температурный диапазон: -40°C до +100°C

Зажимная вставка: полиамид PA 6
Фасонное уплотнение: хлоропреновый каучук
(CR)

Области применения


Стандарт на методы контроля: EN50262

Приборо- и машиностроение

Кольцо круглого сечения: NBR


Робототехника




Автоматизация

Свойства

Грузовой и судовой транспорт

Оптимальная разгрузка кабеля от
натяжения благодаря встроенным зажимам

Железнодорожная техника

Электромонтаж

Легкость монтажа

Распределительные шкафы

Широкий диапазон размеров



Примечания

Данные по испытаниям - см. в разделе
"Техническая информация".



Размеры

Размер резьбы

G

Длина резьбы

GL

Размер ключа

SW



Метрическая резьба

Упаковка
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
метрич.

Артикул №

-

50

14

6,0

3,0 - 6,5

M12 x 1,5

90760

-

50

20

7,0

5,0 - 10,0

M16 x 1,5

99960

-

50

22

8,0

6,0 - 12,0

M20 x 1,5

90762

-

25

27

8,0

11,0 - 17,0

M25 x 1,5

99961

-

20

34

8,0

15,0 - 21,0

M32 x 1,5

94624

-

5

43

9,0

19,0 - 28,0

M40 x 1,5

99962

-

5

58

9,0

30,0 - 38,0

M50 x 1,5

99963

-

5

64 / 68

14,0

34,0 - 44,0

M63 x 1,5

90767

-

5

75

10,0

44,0 - 55,0

M63 x 1,5

906199



Метрическая резьба, со вставкой-переходником

Упаковка
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
метрич.

Артикул №

-

50

14

6,0

2,0 - 5,0

M12 x 1,5

903560

-

50

20

7,0

3,0 - 7,0

M16 x 1,5

903561

-

50

22

8,0

5,0 - 9,0

M20 x 1,5

903562

-

25

27

8,0

9,0 - 13,0

M25 x 1,5

903563

-

20

34

8,0

11,0 - 15,5

M32 x 1,5

903564

-

5

43

9,0

16,0 - 23,0

M40 x 1,5

903565

-

5

58

9,0

25,0 - 31,0

M50 x 1,5

903566

-

5

64 / 68

14,0

29,0 - 35,0

M63 x 1,5

903567



Продолжение

946

Кабельные вводы / Из латуни для обычных условий эксплуатации

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTOP

®

HT-MS

кабельный ввод

PG-резьба

Упаковка
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
PG

Артикул №

-

50

14

5,0

3,0 - 6,5

7

90750

-

50

17

6,0

4,0 - 8,0

9

90751

-

50

20

6,0

5,0 - 10,0

11

90752

-

50

22

6,5

6,0 - 12,0

13,5

90753

-

25

24

6,5

10,0 - 14,0

16

90754

-

25

30

7,0

13,0 - 18,0

21

90755

-

20

40

8,0

18,0 - 25,0

29

90756

-

5

50

9,0

22,0 - 32,0

36

90757

-

5

58

14,0

32,0 - 38,0

42

90758

-

5

64

14,0

37,0 - 44,0

48

90759



NPT-резьба

Упаковка
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
NPT

Артикул №

-

50

20

15,0

5,0 - 10,0

3/8"

99965

-

50

22

15,0

6,0 - 12,0

1/2"

99966

-

25

27

15,0

13,0 - 18,0

3/4"

99967

-

10

34

17,0

18,0 - 25,0

1"

99968



Допускаются технические изменения.

Кабельные вводы / Из латуни для обычных условий эксплуатации

947

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HT-E

кабельный ввод

из нержавеющей стали





Технические характеристики

Материал

Нержавеющая сталь 1.4305 / AISI 303

HELUTOP

®

 HT-E

Кабельный ввод из нержавеющей стали для
тяжелых условий эксплуатации

Степень защиты: IP 68 - 5 бар

Температурный диапазон: -40°C до +100°C

Зажимная вставка: полиамид PA 6
Фасонное уплотнение: хлоропреновый каучук
(CR)



Области применения


Стандарт на методы контроля: EN50262

Кольцо круглого сечения: NBR


Приборо- и машиностроение



Робототехника

Свойства

Автоматизация

Оптимальная разгрузка кабеля от
натяжения благодаря встроенным зажимам

Грузовой и судовой транспорт

Железнодорожная техника

Устойчивость к коррозии

Электромонтаж

Длительный срок службы

Распределительные шкафы

Легкость монтажа

Широкий диапазон размеров





Размеры

Примечания

Размер резьбы

G

Данные по испытаниям см. в разделе
"Техническая информация".

Длина резьбы

GL

Размер ключа

SW



Метрическая резьба

Упаковка
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
метрич.

Артикул №

-

50

14

6,0

3,0 - 6,5

M12 x 1,5

99980

-

50

22

7,0

5,0 - 10,0

M16 x 1,5

99981

-

50

22

8,0

6,0 - 12,0

M20 x 1,5

99982

-

25

27

8,0

11,0 - 17,0

M25 x 1,5

99983

-

25

36

8,0

15,0 - 21,0

M32 x 1,5

99984

-

20

46

9,0

19,0 - 28,0

M40 x 1,5

99985

-

12

60

9,0

30,0 - 38,0

M50 x 1,5

99986

-

12

65 / 68

14,0

34,0 - 44,0

M63 x 1,5

99987



PG-резьба

Упаковка
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
PG

Артикул №

-

50

14

6,0

3,0 - 6,5

7

99970

-

50

17

6,0

4,0 - 8,0

9

99971

-

50

22

6,0

5,0 - 10,0

11

99972

-

50

22

6,5

6,0 - 12,0

13,5

99973

-

25

24

6,5

10,0 - 14,0

16

99974

-

25

30

7,2

13,0 - 18,0

21

99975

-

20

41

8,0

18,0 - 25,0

29

99976

-

15

50

9,0

22,0 - 32,0

36

99977

-

12

60

12,0

30,0 - 38,0

42

99978

-

12

65

14,0

34,0 - 44,0

48

99979



NPT-резьба

Упаковка
шт.

Размер
ключа
мм

Длина
резьбовой
части
мм

Ø кабеля
от / до
мм

Размер
NPT

Артикул №

-

50

20

11,5

5,0 - 10,0

3/8"

99800

-

50

22

13,0

6,0 - 12,0

1/2"

99801

-

25

30

13,0

13,0 - 18,0

3/4"

99802

-

10

40 / 43

13,0

18,0 - 25,0

1"

99803



Допускаются технические изменения.

948

Кабельные вводы / Особо прочные, с улучшенной химической стойкостью

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     110      111      112      113     ..
