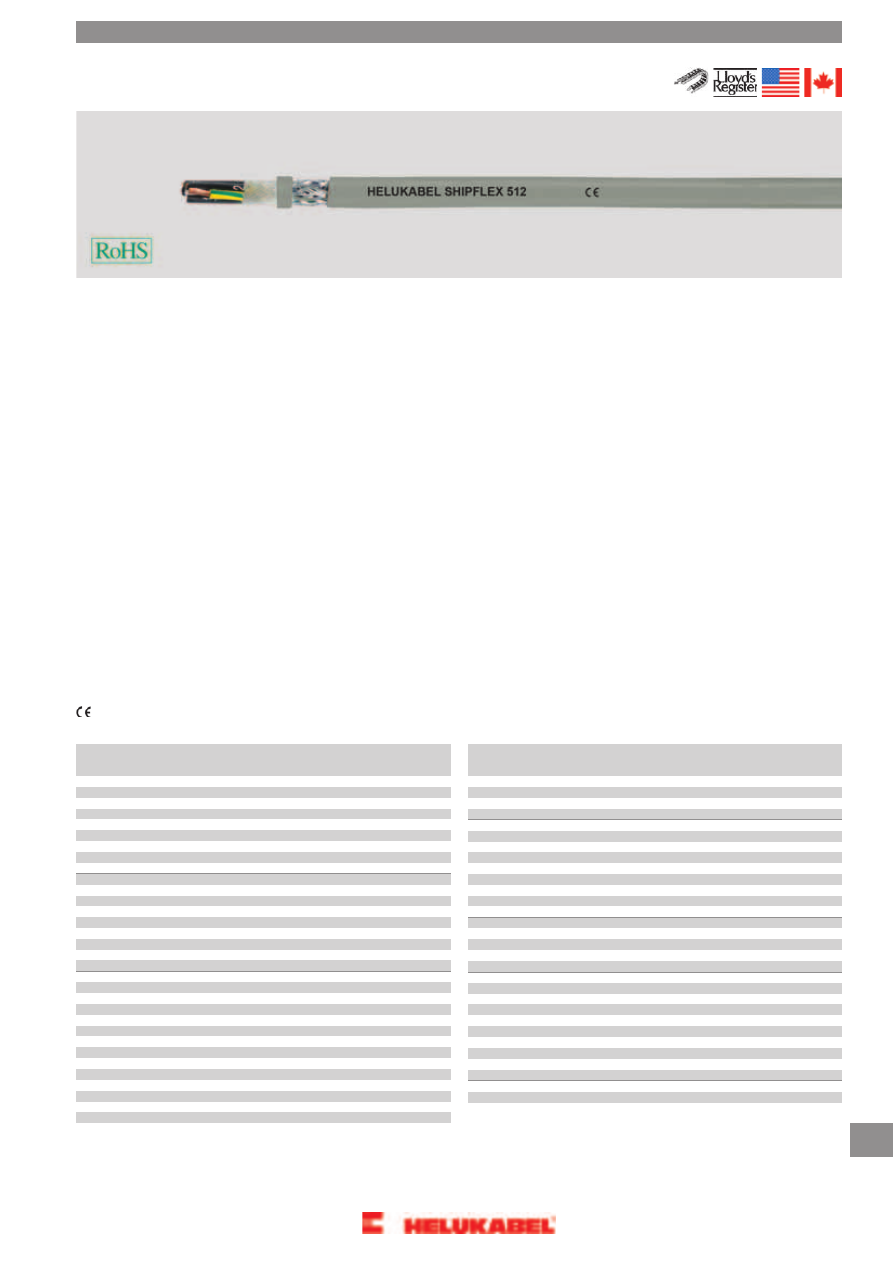

SHIPFLEX

®

512

кабель для буксируемых цепей,

безгалогеновый, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6

Специальный экранированный кабель для
буксируемых цепей

Не распространяющий горение в
соответствии с VDE 0482-332-1-2, DIN EN
60332-1-2/ IEC 60332-1 (DIN VDE 0472,
часть 804, тип испытания B)

UL-Style 20234

Специальная изоляция жил

• Температурный диапазон

подвижно от -40 °C до +80 °C
стационарно от -40°C до +80°C

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Желто-зеленая жила заземления во
внешнем слое для 3 жил и более

• Температура монтажа

мин. -25°C

Маслостойкий в соответствии с
IEC 60092-350, приложение F

Повивная скрутка жил с оптимальным
шагом

• Номинальное напряжение

UL 1000 В

Поведение при низких температурах при
-40°C в соответствии с IEC 60092-350
приложение E

Экранирующая оплётка из лужёных медных
проводов, покрытие прибл. 85%, по

• Сопротивление изоляции

мин. 100 МОм x км

Устойчив к атмосферным воздействиям,
озону и УФ-лучам

запросу - алюминиевая плёнка под
оплёткой

• Минимальный радиус изгиба

7,5xØ кабеля

Используемые при изготовлении
материалы не содержат кадмия, силикона

Внешняя оболочка

из цельного

полиуретана

в соответствии со станд. UL

1581 табл. 50227

• Сопротивление связи

макс. 250 Ом/км

и веществ, разрушающих лакокрасочные
покрытия

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Цвет оболочки – серый (RAL 7001)

С разметкой метража



Применение

Кабель HELUKABEL

®

SHIPFLEX

®

512 Single - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей

и строгих требований применения в прибрежных зонах. Данный кабель, соответствующий двум нормам, имеет сертификат

Регистра

Ллойда

. Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих

условиях. При применении в условиях, выходящих за рамки стандартных, ознакомьтесь с анкетой для буксируемых цепей в начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= Электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

50,0

35,0

6,3

20

2 x 0,5

19864

363,0

267,0

13,8

16

12 G 1,5

19896

496,0

374,0

16,2

16

18 G 1,5

19897

60,0

42,0

6,5

20

3 G 0,5

19865

64,0

47,0

7,0

20

4 G 0,5

19866

724,0

526,0

19,0

16

25 G 1,5

19898

1190,0

702,0

21,5

16

36 G 1,5

19899

79,0

56,0

7,5

20

5 G 0,5

19867

101,0

69,0

8,5

20

7 G 0,5

19868

136,0

96,0

9,5

14

2 x 2,5

19900

164,0

108,0

10,0

20

12 G 0,5

19869

179,0

144,0

10,3

14

3 G 2,5

19901

227,0

145,0

11,5

20

18 G 0,5

19870

201,0

149,0

11,3

14

4 G 2,5

19902

331,0

240,0

13,5

20

25 G 0,5

19871

232,0

181,0

12,4

14

5 G 2,5

19903

457,0

318,0

15,2

20

36 G 0,5

19872

357,0

255,0

14,4

14

7 G 2,5

19904

65,0

40,0

7,0

19

2 x 0,75

19873

586,0

441,0

17,5

14

12 G 2,5

19905

1064,0

604,0

20,3

14

18 G 2,5

19906

71,0

52,0

7,2

19

3 G 0,75

19874

82,0

60,0

7,8

19

4 G 0,75

19875

1411,0

793,0

24,2

14

25 G 2,5

19907

1623,0

1034,0

27,2

14

36 G 2,5

19908

97,0

71,0

8,5

19

5 G 0,75

19876

141,0

91,0

9,6

19

7 G 0,75

19877

257,0

174,0

11,5

12

3 G 4

19909

217,0

142,0

11,5

19

12 G 0,75

19878

324,0

230,0

12,4

12

4 G 4

19910

304,0

212,0

13,0

19

18 G 0,75

19879

401,0

274,0

13,5

12

5 G 4

19911

420,0

281,0

15,8

19

25 G 0,75

19880

456,0

295,0

15,2

12

6 G 4

19912

535,0

350,0

17,5

19

36 G 0,75

19881

511,0

316,0

16,3

12

7 G 4

19913

69,0

50,0

7,4

18

2 x 1

19882

343,0

240,0

13,5

10

3 G 6

19914

84,0

60,0

7,7

18

3 G 1

19883

427,0

305,0

15,2

10

4 G 6

19915

104,0

71,0

8,5

18

4 G 1

19884

562,0

442,0

16,5

10

5 G 6

19916

130,0

88,0

9,0

18

5 G 1

19885

628,0

471,0

17,8

10

6 G 6

19917

160,0

111,0

10,4

18

7 G 1

19886

692,0

505,0

19,5

10

7 G 6

19918

270,0

184,0

12,4

18

12 G 1

19887

731,0

367,0

17,1

8

3 G 10

19919

391,0

260,0

14,3

18

18 G 1

19888

992,0

549,0

19,0

8

4 G 10

19920

547,0

349,0

17,0

18

25 G 1

19889

1014,0

607,0

20,7

8

5 G 10

19921

790,0

510,0

19,0

18

36 G 1

19890

1241,0

711,0

22,0

8

6 G 10

19922

90,0

63,0

8,0

16

2 x 1,5

19891

1491,0

820,0

24,0

8

7 G 10

19923

109,0

80,0

8,3

16

3 G 1,5

19892

1004,0

692,0

19,8

6

3 G 16

19924

132,0

97,0

9,2

16

4 G 1,5

19893

1296,0

840,0

21,8

6

4 G 16

19925

169,0

119,0

10,0

16

5 G 1,5

19894

1658,0

1050,0

24,0

6

5 G 16

19926

219,0

147,0

11,6

16

7 G 1,5

19895



Допускаются технические изменения. (RW01)

933

Судовые кабели / Lloyd´s Register

W

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SHIPFLEX

®

330

кабель для буксируемых цепей,

безгалогеновый, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6 6

Специальный экранированный кабель для
буксируемых цепей

Не распространяющий горение в
соответствии с VDE 0482-332-1-2, DIN EN
60332-1-2/ IEC 60332-1 (DIN VDE 0472,
часть 804, тип испытания B)

UL-Style 20233

Специальная изоляция жил

• Температурный диапазон

подвижно от -40 °C до +80 °C
стационарно от -40°C до +80°C

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

Цветовой код в соответствии с DIN 47100

Повивная скрутка жил с оптимальным
шагом

• Температура монтажа

мин. -25°C

Маслостойкий в соответствии с
IEC 60092-350, приложение F

Обмотка поверх внешнего повива

Экранирующая оплётка из лужёных медных
проводов, покрытие прибл. 85%, по

• Номинальное напряжение

VDE U

0

/U 300/500 В

UL 300 В

Поведение при низких температурах при
-40°C в соответствии с IEC 60092-350
приложение E

запросу - алюминиевая плёнка под
оплёткой

• Сопротивление изоляции

мин. 100 МОм x км

Устойчив к атмосферным воздействиям,
озону и УФ-лучам

Внешняя оболочка

из цельного

полиуретана

в соответствии со станд. UL

1581 табл. 50227

• Минимальный радиус изгиба

7,5xØ кабеля

Используемые при изготовлении
материалы не содержат кадмия, силикона

Цвет оболочки – серый (RAL 7001)

• Сопротивление связи

макс. 250 Ом/км

и веществ, разрушающих лакокрасочные
покрытия

С разметкой метража

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)



Применение

Кабель HELUKABEL

®

SHIPFLEX

®

330 - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей

и строгих требований применения в прибрежных зонах. Данный кабель, соответствующий двум нормам, имеет сертификат

Регистра

Ллойда

.

Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях.
В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в
начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= Электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

38,0

14,9

5,0

24

2 x 0,25

19846

45,0

18,1

5,2

22

2 x 0,34

19855

60,0

28,7

5,5

22

3 x 0,34

19856

44,0

18,8

5,2

24

3 x 0,25

19847

51,0

21,3

5,5

24

4 x 0,25

19848

76,0

35,7

5,8

22

4 x 0,34

19857

82,0

39,1

6,5

22

5 x 0,34

19858

68,0

31,0

5,8

24

5 x 0,25

19849

82,0

39,6

6,7

24

7 x 0,25

19850

110,0

52,7

7,2

22

7 x 0,34

19859

166,0

76,4

8,5

22

12 x 0,34

19860

124,0

59,1

8,0

24

12 x 0,25

19851

150,0

78,4

9,0

24

18 x 0,25

19852

216,0

99,7

10,0

22

18 x 0,34

19861

305,0

155,0

12,0

22

25 x 0,34

19862

204,0

101,0

10,8

24

25 x 0,25

19853

230,0

126,4

11,5

24

36 x 0,25

19854

340,0

188,0

13,0

22

36 x 0,34

19863



Допускаются технические изменения. (RW01)

934

Судовые кабели / Lloyd´s Register

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n(

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SHIPFLEX

®

340

кабель для буксируемых цепей,

безгалогеновый, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6

Попарно скрученный специальный
экранированный кабель для буксируемых
цепей

Не распространяющий горение в
соответствии с VDE 0482-332-1-2, DIN EN
60332-1-2/ IEC 60332-1 (DIN VDE 0472,
часть 804, тип испытания B)

UL-Style 20233

Специальная изоляция жил

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

Маркировка жил в соответствии с DIN
47100

• Температурный диапазон

подвижно от -40 °C до +80 °C
стационарно от -40°C до +80°C

Скрутка жил, повивная скрутка пар с
оптимальным шагом без скручивания тел
самих жил

Маслостойкий в соответствии с
IEC 60092-350, приложение F

• Температура монтажа

мин. -25°C

Поведение при низких температурах при
-40°C в соответствии с IEC 60092-350,
приложение F

Обмотка поверх внешнего повива

• Номинальное напряжение

VDE U

0

/U 300/500 В

UL 300 В

Сопротивление изоляции

мин. 100 МОм x км

Экранирующая оплётка из лужёных медных
проводов, покрытие прибл. 85%, по
запросу алюминиевая плёнка под оплёткой

Устойчив к атмосферным воздействиям,
озону и УФ-излучению

Внешняя оболочка

из цельного

полиуретана

в соответствии со станд. UL

1581 табл. 50 227

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

• Минимальный радиус изгиба

7,5xØ кабеля

Сопротивление связи

макс. 250 Ом/км

Цвет оболочки – серый (RAL 7001)

С разметкой метража

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)



Применение

Кабель HELUKABEL

®

SHIPFLEX

®

340 - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей

и строгих требований применения в прибрежных зонах. Данный кабель, соответствует двум нормам имеет сертификат

Регистра Ллойда

.

Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях.
При применении в условиях, выходящих за рамки стандартных, рекомендуем ознакомиться с анкетой для буксируемых цепей в начале
каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= электромагнитная совместимость

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во пар x
кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во пар x
кол-во жил x
номинальное
сечение, мм²

Арт.

60,0

32,0

6,8

24

2 x 2 x 0,25

19927

160,0

86,0

9,7

20

5 x 2 x 0,5

19948

170,0

103,0

10,6

20

6 x 2 x 0,5

19949

70,0

38,0

7,1

24

3 x 2 x 0,25

19928

82,0

43,0

7,5

24

4 x 2 x 0,25

19929

191,0

117,0

11,5

20

7 x 2 x 0,5

19950

361,0

199,0

13,5

20

12 x 2 x 0,5

19951

99,0

51,0

8,0

24

5 x 2 x 0,25

19930

126,0

72,0

8,5

24

6 x 2 x 0,25

19931

427,0

265,0

15,7

20

18 x 2 x 0,5

19952

740,0

344,0

18,2

20

25 x 2 x 0,5

19953

135,0

75,0

9,2

24

7 x 2 x 0,25

19932

189,0

117,0

11,4

24

12 x 2 x 0,25

19933

102,0

61,0

9,0

19

2 x 2 x 0,75

19954

248,0

148,0

13,5

24

18 x 2 x 0,25

19934

144,0

87,0

9,5

19

3 x 2 x 0,75

19955

343,0

233,0

15,0

24

25 x 2 x 0,25

19935

160,0

95,0

10,3

19

4 x 2 x 0,75

19956

81,0

41,0

7,4

22

2 x 2 x 0,34

19936

193,0

115,0

11,2

19

5 x 2 x 0,75

19957

218,0

137,0

12,1

19

6 x 2 x 0,75

19958

100,0

52,0

7,7

22

3 x 2 x 0,34

19937

119,0

59,0

8,4

22

4 x 2 x 0,34

19938

298,0

153,0

13,0

19

7 x 2 x 0,75

19959

406,0

261,0

16,0

19

12 x 2 x 0,75

19960

135,0

67,0

9,1

22

5 x 2 x 0,34

19939

163,0

86,0

10,0

22

6 x 2 x 0,34

19940

519,0

374,0

18,0

19

18 x 2 x 0,75

19961

170,0

94,0

10,5

22

7 x 2 x 0,34

19941

120,0

73,0

10,0

18

2 x 2 x 1

19962

220,0

122,0

12,2

22

12 x 2 x 0,34

19942

161,0

94,0

10,4

18

3 x 2 x 1

19963

277,0

197,0

14,4

22

18 x 2 x 0,34

19943

184,0

118,0

11,8

18

4 x 2 x 1

19964

400,0

238,0

16,5

22

25 x 2 x 0,34

19944

217,0

139,0

12,6

18

5 x 2 x 1

19965

100,0

53,0

8,0

20

2 x 2 x 0,5

19945

295,0

188,0

13,6

18

6 x 2 x 1

19966

311,0

204,0

14,8

18

7 x 2 x 1

19967

131,0

73,0

8,4

20

3 x 2 x 0,5

19946

149,0

77,0

9,0

20

4 x 2 x 0,5

19947

602,0

324,0

18,0

18

12 x 2 x 1

19968



Допускаются технические изменения. (RW01)

935

Судовые кабели / Lloyd´s Register

W

-------------------------------------------------------------------------------------------------------------------------------------------------------------

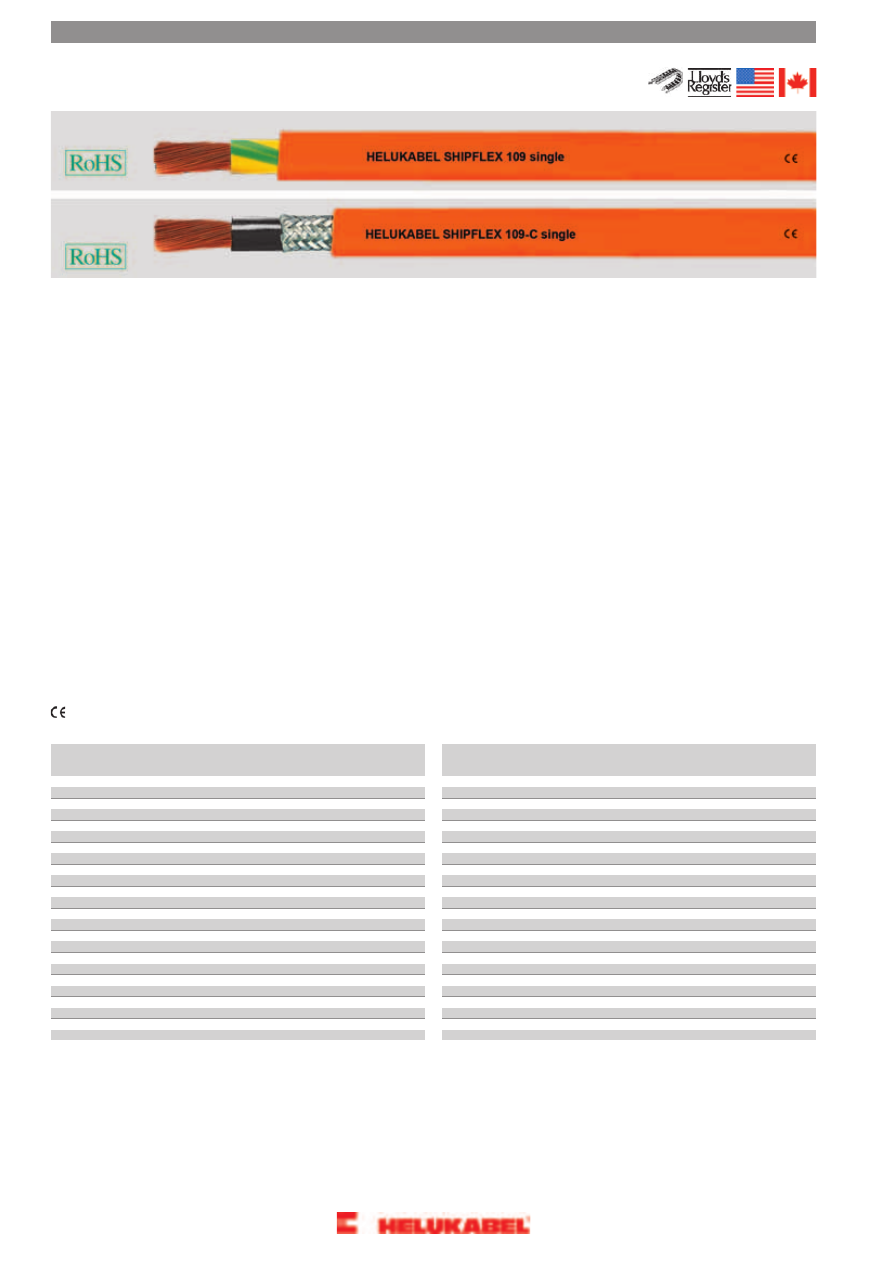

SHIPFLEX

®

109

кабель для буксируемых цепей,

безгалогеновый, ЭМС, (тип С), с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6

Специальный кабель для буксируемых
цепей

Не распространяющий горение в
соответствии с VDE 0482-332-1-2, DIN EN
60332-1-2/ IEC 60332-1 (DIN VDE 0472,
часть 804, тип испытания B)

UL-станд. 20234

Специальная изоляция жил

• Температурный диапазон

подвижно от -40 °C до +80 °C
стационарно от -40°C до +80°C

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

Цвет - чёрный или жёлто-зелёный

Изоляция жил

из цельного

полиуретана

в соответствии со станд. UL

1581 табл. 50227

• Температура монтажа

мин. -25°C

Маслостойкий в соответствии с
IEC 60092-350, приложение F

• Номинальное напряжение

в соответствии с VDE U

0

/U 0,6/1 кВ

UL 1000 В

Цвет оболочки – оранжевый (RAL 2003)

Поведение при низких температурах при
-40°C в соответствии с IEC 60092-350
приложение E

Экранированный тип с экранирующей
оплёткой из лужёных медных проводов,
покрытие прибл. 85%

• Сопротивление изоляции

мин. 100 МОм x км

Устойчив к атмосферным воздействиям,
озону и УФ-излучению

С разметкой метража

• Минимальный радиус изгиба

для

длительных изгибов
7,5xØ кабеля

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

• Сопротивление связи

(для С-типа)
макс. 250 Ом/км

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)



Применение

Кабель HELUKABEL

®

SHIPFLEX

®

109 Single - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей

и строгих требований применения в прибрежных зонах. Данный кабель соответствует двум нормам, имеет сертификат

Регистра Ллойда

.

Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях.
При применении в условиях, выходящих за рамки стандартных, рекомендуем ознакомиться с анкетой для буксируемых цепей в начале
каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





SHIPFLEX

®

109 с экраном

SHIPFLEX

®

109 без экрана

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Цвет
жилы

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Цвет
жилы

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

108,0

58,0

6,9

черный

10

1 x 6

21388

140,0

72,0

7,6

черный

10

1 x 6

19798

140,0

72,0

7,6

зел.-жел.

10

1 G 6

21330

108,0

58,0

6,9

зел.-жел.

10

1 G 6

21374

225,0

130,0

9,1

черный

8

1 x 10

19799

170,0

96,0

8,3

черный

8

1 x 10

21389

170,0

96,0

8,3

зел.-жел.

8

1 G 10

21375

225,0

130,0

9,1

зел.-жел.

8

1 G 10

21331

240,0

154,0

9,5

черный

6

1 x 16

21390

295,0

190,0

10,2

черный

6

1 x 16

19800

295,0

190,0

10,2

зел.-жел.

6

1 G 16

21332

240,0

154,0

9,5

зел.-жел.

6

1 G 16

21376

415,0

260,0

12,1

черный

4

1 x 25

19801

370,0

240,0

11,3

черный

4

1 x 25

21391

370,0

240,0

11,3

зел.-жел.

4

1 G 25

21377

415,0

260,0

12,1

зел.-жел.

4

1 G 25

21333

490,0

336,0

12,7

черный

2

1 x 35

21392

610,0

405,0

13,5

черный

2

1 x 35

19802

610,0

405,0

13,5

зел.-жел.

2

1 G 35

21334

490,0

336,0

12,7

зел.-жел.

2

1 G 35

21378

817,0

560,0

15,9

черный

1

1 x 50

19803

665,0

480,0

15,0

черный

1

1 x 50

21393

665,0

480,0

15,0

зел.-жел.

1

1 G 50

21379

817,0

560,0

15,9

зел.-жел.

1

1 G 50

21335

910,0

672,0

16,3

черный

2/0

1 x 70

21394

1065,0

780,0

17,3

черный

2/0

1 x 70

19804

1065,0

780,0

17,3

зел.-жел.

2/0

1 G 70

21336

910,0

672,0

16,3

зел.-жел.

2/0

1 G 70

21380

1340,0

1030,0

19,5

черный

3/0

1 x 95

19805

1190,0

912,0

18,8

черный

3/0

1 x 95

21395

1190,0

912,0

18,8

зел.-жел.

3/0

1 G 95

21381

1340,0

1030,0

19,5

зел.-жел.

3/0

1 G 95

21337

1530,0

1152,0

20,9

черный

4/0

1 x 120

21396

1735,0

1285,0

21,8

черный

4/0

1 x 120

19806

1735,0

1285,0

21,8

зел.-жел.

4/0

1 G 120

21338

1530,0

1152,0

20,9

зел.-жел.

4/0

1 G 120

21382

1910,0

1430,0

24,1

черный

300 kcmil

1 x 150

19807

1720,0

1440,0

23,2

черный

300 kcmil

1 x 150

21397

1720,0

1440,0

23,2

зел.-жел.

300 kcmil

1 G 150

21383

1910,0

1430,0

24,1

зел.-жел.

300 kcmil

1 G 150

21339

2280,0

1776,0

25,7

черный

350 kcmil

1 x 185

21398

2610,0

1940,0

26,5

черный

350 kcmil

1 x 185

19808

2610,0

1940,0

26,5

зел.-жел.

350 kcmil

1 G 185

21406

2280,0

1776,0

25,7

зел.-жел.

350 kcmil

1 G 185

21384

3274,0

2530,0

29,2

черный

500 kcmil

1 x 240

19809

2895,0

2304,0

28,2

черный

500 kcmil

1 x 240

21399

2895,0

2304,0

28,2

зел.-жел.

500 kcmil

1 G 240

21404

3274,0

2530,0

29,2

зел.-жел.

500 kcmil

1 G 240

21410



Допускаются технические изменения. (RW01)

936

Судовые кабели / Lloyd´s Register

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SHIPFLEX

®

109

кабель для буксируемых цепей,

безгалогеновый, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6

Специальный экранированный кабель для
буксируемых цепей

Не распространяющий горение в
соответствии с VDE 0482-332-1-2, DIN EN
60332-1-2/ IEC 60332-1 (DIN VDE 0472
часть 804 тип испытания B)

UL-Style 20234

Специальная изоляция жил

• Температурный диапазон

подвижно от -40°C до +80°C
стационарно от -40°C до +80°C

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

Цвет жил - чёрный, с надписью U1, V2, W3

Желто-зеленая жила заземления в
зависимости от сечения кабеля при
необходимости разделена на три части

• Температура монтажа

мин. -25°C

Маслостойкость в соответствии с
IEC 60092-350, приложение F

Повивная скрутка жил с оптимальным
шагом

• Номинальное напряжение

в соответствии с VDE U

0

/U 0,6/1 кВ

UL 1000 В

Поведение при низких температурах при
-40°C в соответствии с IEC 60092-350
приложение E

Обмотка поверх внешнего повива

Экранирующая оплётка из лужёных медных
проволок, покрытие прибл. 85%

• Сопротивление изоляции

мин. 200 МОм x км

Устойчив к атмосферным воздействиям,
озону и УФ-лучам

Внешняя оболочка

из цельного

полиуретана

в соответствии со станд. UL

1581 табл. 50227

• Минимальный радиус изгиба

7,5xØ кабеля

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

• Сопротивление связи

макс. 250 Ом/км

Цвет оболочки - оранжевый (RAL 2003)

С маркировкой метража

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)



Применение

Кабель HELUKABEL

®

SHIPFLEX

®

109 - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей

и строгих требований применения в прибрежных зонах. Данный кабель, соответствующий требованиям двух стандартов, имеет сертификат

Регистра Ллойда

. Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в маслянной среде и жёстких

окружающих условиях. При применении в условиях, выходящих за рамки стандартных, рекомендуем ознакомиться с анкетой для буксируемых
цепей в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= Электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

124,0

84,0

9,0

18

4 G 1

19810

1660,0

1180,0

27,6

4

4 G 25

19817

175,0

105,0

10,5

16

4 G 1,5

19811

2400,0

1600,0

32,7

2

4 G 35

19818

265,0

157,0

11,7

14

4 G 2,5

19812

2600,0

2165,0

37,0

1

4 G 50

19819

390,0

231,0

13,4

12

4 G 4

19813

4600,0

3196,0

43,0

2/0

4 G 70

19820

570,0

332,0

15,6

10

4 G 6

19814

4480,0

3090,0

41,0

3/0

3 G 95

19969

5350,0

4606,0

48,0

3/0

4 G 95

19821

804,0

527,0

19,2

8

4 G 10

19815

1450,0

794,0

23,9

6

4 G 16

19816



Допускаются технические изменения. (RW01)

937

Судовые кабели / Lloyd´s Register

W

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n(

-------------------------------------------------------------------------------------------------------------------------------------------------------------

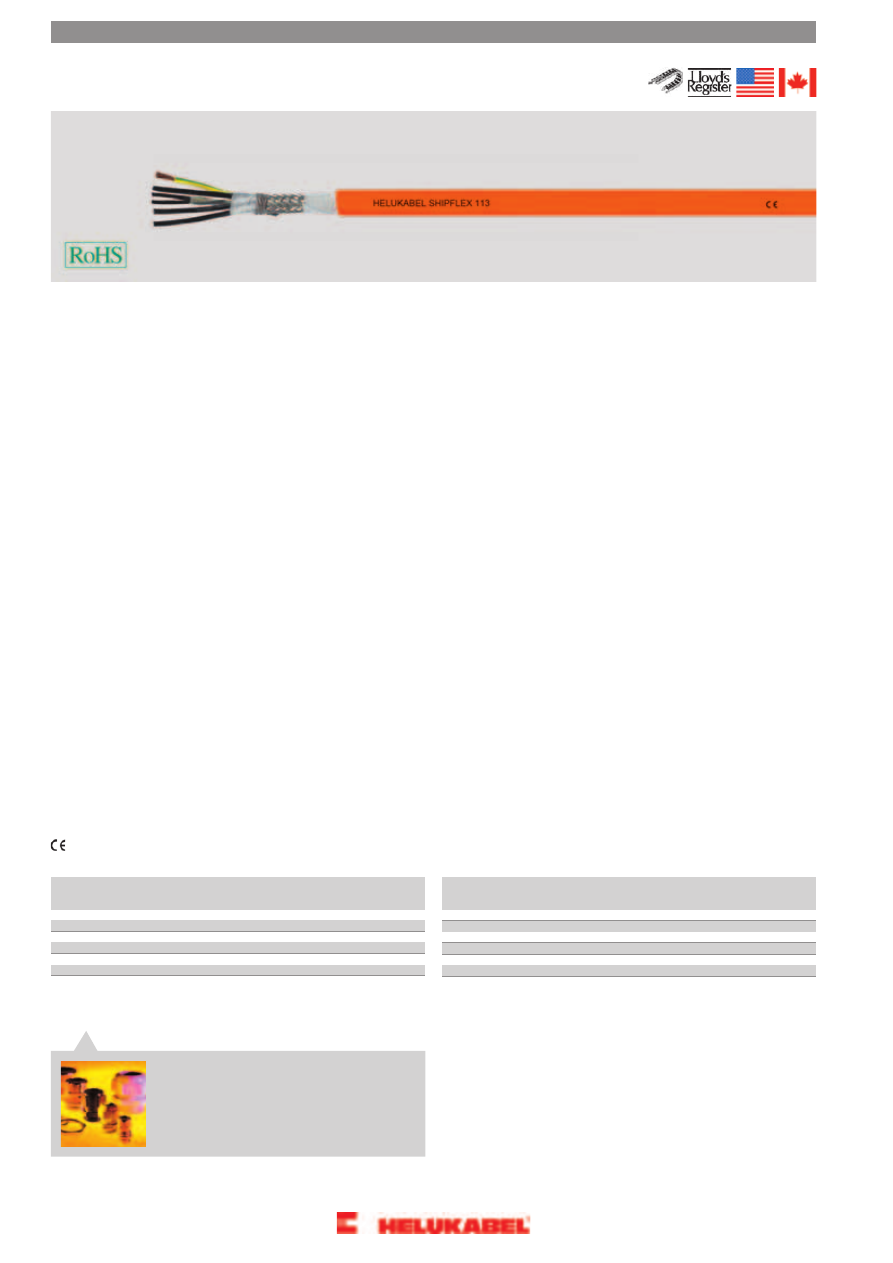

SHIPFLEX

®

113

кабель для буксируемых цепей,

безгалогеновый, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл.6, IEC 60228 кл.6

Специальный экранированный кабель для
подвижных кабель-каналов

Не распостраняющий горение в
соответствии с VDE 0482-332-1-2, DIN EN
60332-1-2/ IEC 60332-1 (DIN VDE 0472,
часть 804, тип испытания B)

UL-Style 20234

Специальная изоляция жил

• Температурный дипазаон

подвижно от -40°C до +80°C
стационарно от -40°C до +80°C

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

Жилы питания чёрного цвета с надписью
U1, V2, W3

Желто-зелёная жила заземления, в
зависимости от сечения кабеля при

• Температура монтажа

мин. -25°C

Маслостойкий в соответствии с
IEC 60092-350, приложение F

необходимости скручена вместе с жилами
управления и питания

• Номинальное напряжение

в соответствии с VDE U

0

/U 0,6/1 кВ

UL 1000 В

Поведение при низких температурах при
-40°C в соответствии с IEC 60092-350
приложение E

Чёрные жилы управления с белыми
цифрами 5,6

• Сопротивление изоляции

мин. 20 МОм x км

Устойчив к атмосферным воздействиям,
озону и УФ-излучению

Жилы управления экранированы попарно
алюминиевой фольгой и лужёной медной
оплёткой, покрытие прибл. 85%

• Минимальный радиус изгиба

7,5xØ кабеля

Используемые при изготовлении
материалы не содержат кадмия, силикона

Жилы управления скручены попарно с
питающими жилами с оптимальным шагом
и со стабилизирующим наполнителем

• Сопротивление связи

макс. 250 Ом/км

и веществ, разрушающих лакокрасочные
покрытия

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Обмотка поверх внешнего повива

Экранирующая оплётка из лужёных медных
проволок, оптимальное покрытие прибл.
85%

Внешняя оболочка

из цельного

полиуретана

в соответствии со станд. UL

1581, табл. 50227

Цвет оболочки - оранжевый (RAL 2003)

С разметкой метража



Применение

Кабель HELUKABEL

®

SHIPFLEX

®

113 - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей

и строгих требований применения в прибрежных зонах. Этот кабель сочетает в себе жилы питания с жилами управления. Данный кабель,
соответствующий требованиям двух стандартов, имеет сертификат

Регистра Ллойда

. Внешняя PUR-оболочка с низким коэффициентом

трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях.
В особо сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице
в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= Электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

-

254,0

138,0

11,5

( 4 G 1,5 + (2 x 1,0))

19822

-

607,0

358,0

17,0

( 4 G 6 + (2 x 1,5))

19830

-

265,0

148,0

12,0

( 4 G 1,5 + (2 x 1,5))

19827

-

912,0

574,0

20,0

( 4 G 10 + (2 x 1,0))

19826

-

328,0

176,0

13,0

( 4 G 2,5 + (2 x 1,0))

19823

-

924,0

584,0

20,5

( 4 G 10 + (2 x 1,5))

19831

-

339,0

187,0

14,0

( 4 G 2,5 + (2 x 1,5))

19828

-

1205,0

825,0

24,0

( 4 G 16 + (2 x 1,5))

19832

-

460,0

258,0

14,5

( 4 G 4 + (2 x 1,0))

19824

-

1510,0

1283,0

28,5

( 4 G 25 + (2 x 1,5))

19833

-

475,0

268,0

15,0

( 4 G 4 + (2 x 1,5))

19829

-

2005,0

1850,0

32,0

( 4 G 35 + (2 x 1,5))

19834

-

596,0

348,0

17,0

( 4 G 6 + (2 x 1,0))

19825

-

2890,0

2540,0

37,0

( 4 G 50 + (2 x 1,5))

19835



Допускаются технические изменения. (RW01)

938

Судовые кабели / Lloyd´s Register

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n(

-------------------------------------------------------------------------------------------------------------------------------------------------------------

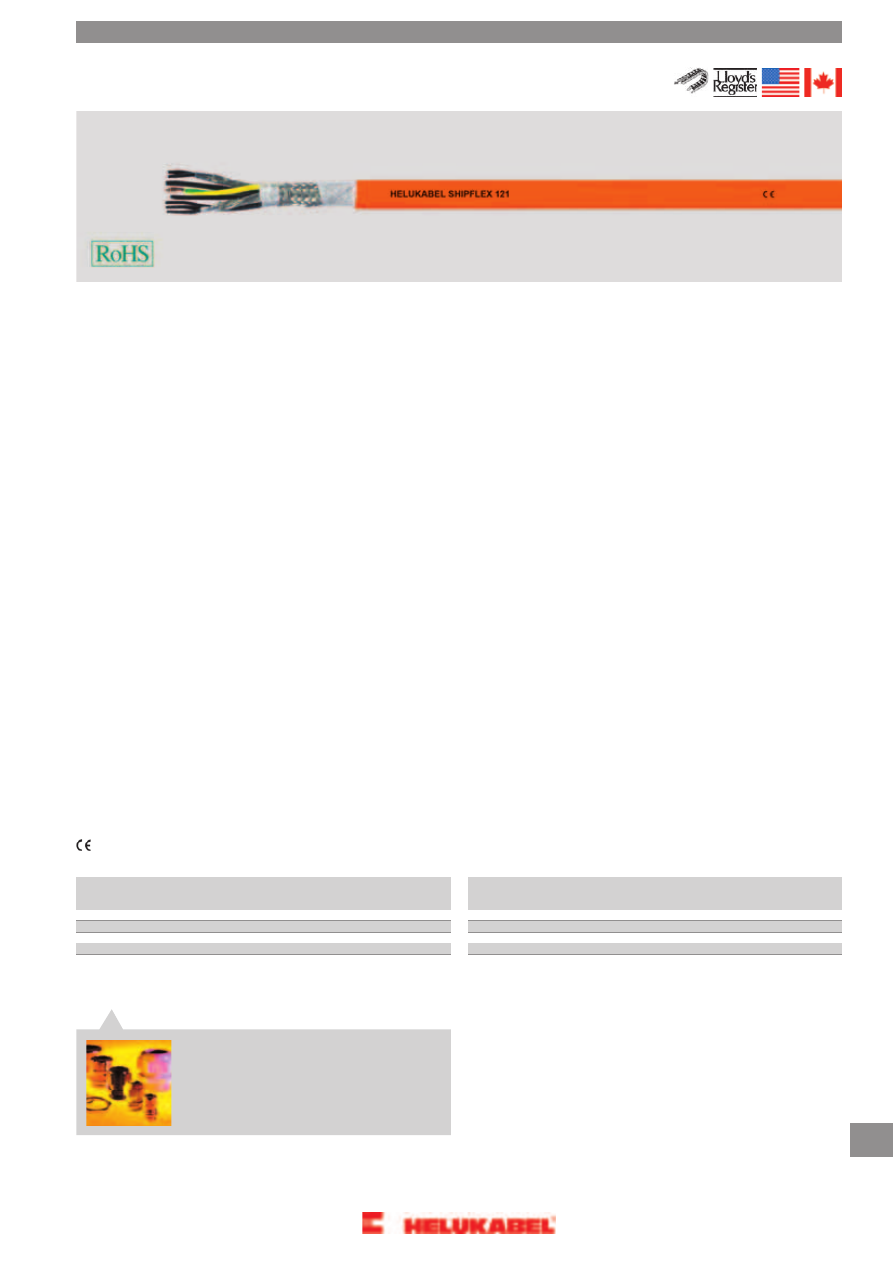

SHIPFLEX

®

121

кабель для буксируемых цепей,

безгалогеновый, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл.6, IEC 60228 кл.6

Специальный экранированный кабель для
буксируемых цепей

Не распространяющий горение в
соответствии с VDE 0482-332-1-2, DIN EN
60332-1-2/ IEC 60332-1 (DIN VDE 0472,
часть 804, тип испытания B)

UL-Style 20234

Специальная изоляция жил

• Температурный диапазон

подвижно от -40°C до +80°C
стационарно от -40°C до +80°C

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

Питающие жилы чёрного цвета с надписью
U1, V2, W3

Желто-зеленая жила заземления, в
зависимости от сечения кабеля при

• Температура монтажа

мин. -25°C

Маслостойкий в соответствии с
IEC 60092-350, приложение F

необходимости скручена вместе с жилами
управления и питания

• Номинальное напряжение

в соответствии с VDE U

0

/U 0,6/1 кВ

UL 1000 В

Поведение при низких температурах при
-40°C в соответствии с IEC 60092-350
приложение E

Чёрные жилы управления с белыми
цифрами 5,6,6

• Сопротивление изоляции

мин. 200 МОм x км

Устойчив к атмосферным воздействиям,
озону и УФ-излучению

Жилы управления экранированы попарно
алюминиевой фольгой и лужёной медной
оплёткой, покрытие прибл. 85%

• Минимальный радиус изгиба

7,5xØ кабеля

Используемые при изготовлении
материалы не содержат кадмия, силикона

Жилы управления скручены попарно с
питающими жилами с оптимальным шагом
и со стабилизирующим наполнителем

• Сопротивление связи

макс. 250 Ом/км

и веществ, разрушающих лакокрасочные
покрытия

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Обмотка поверх внешнего повива

Экранирующая оплётка из лужёных медных
проволок, оптимальное покрытие прибл.
85%

Внешняя оболочка

из цельного

полиуретана

в соответствии со станд. UL

1581, табл. 50227

Цвет оболочки - оранжевый (RAL 2003)

С разметкой метража



Применение

Кабель HELUKABEL

®

SHIPFLEX

®

121 - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей

и строгих требований применения в прибрежных зонах. Этот кабель сочетает в себе жилы питания с жилами управления. Данный кабель
соответствует двум нормам, имеет сертификат

Регистра Ллойда

.

Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях.
В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в
начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= Электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

-

254,0

148,0

12,5

( 4 G 1 + 2 x (2 x 0,75))

19836

-

915,0

610,0

22,0

( 4 G 10 + (2 x 1,5) + (2 x 1,0))

19841

-

290,0

170,0

13,0

( 4 G 1,5 + 2 x (2 x 0,75))

19837

-

1226,0

904,0

25,0

( 4 G 16 + 2 x (2 x 1,5))

19842

-

336,0

229,0

15,0

( 4 G 2,5 + 2 x (2 x 1,0))

19838

-

1595,0

1323,0

29,0

( 4 G 25 + 2 x (2 x 1,5))

19843

-

485,0

318,0

17,0

( 4 G 4 + (2 x 1,5) + (2 x 1,0))

19839

-

2196,0

1621,0

33,0

( 4 G 35 + 2 x (2 x 1,5))

19844

-

615,0

445,0

18,5

( 4 G 6 + (2 x 1,5) + (2 x 1,0))

19840

-

2995,0

2585,0

37,0

( 4 G 50 + 2 x (2 x 1,5))

19845



Допускаются технические изменения. (RW01)

939

Судовые кабели / Lloyd´s Register

W

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n(

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     109      110      111      112     ..
