HELUKABEL. Каталог продукции (2015 год) - часть 109





13.02.15   14:57

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

919

W

СУДОВОЙ КАБЕЛЬ



Судовой силовой кабель MGSGO

Безгалогеновый, Cu-экран

921

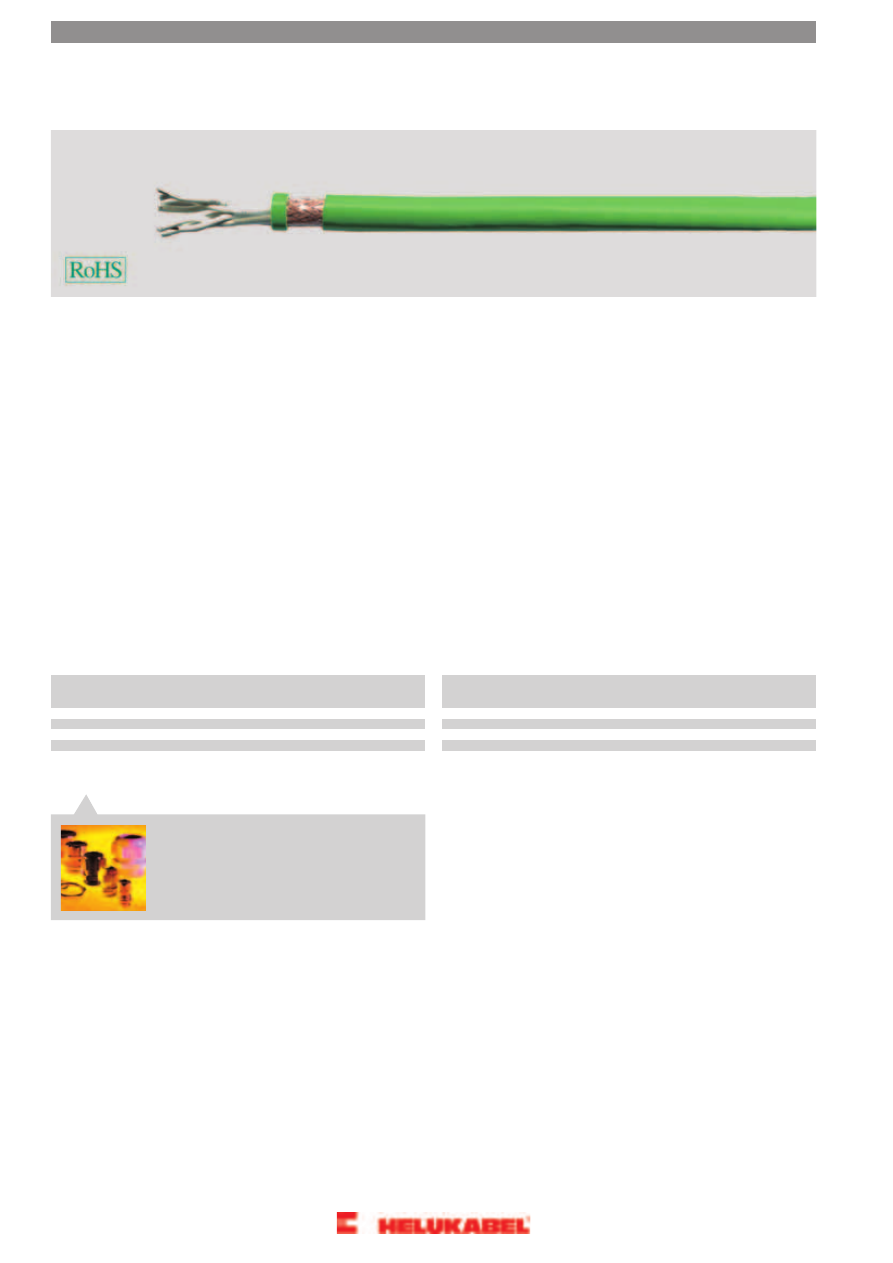

Судовой телекоммуникационный кабель
XLFMKK

Cu-экран

922

Судовой силовой кабель LMGSGO

Безгалогеновый, Cu-экран

923

Судовой телекоммуникационный кабель
FMGCH 250 В (FMGCG*)

Безгалогеновый в соотв. с DIN 89 159/98

924

Судовой телекоммуникационный кабель
FMGSGO

Безгалогеновый, Cu-экран

925

Судовой телекоммуникационный кабель
FMSGSGO 250 В

Простое экранирование, высокое переходное затухание, безгалогеновый

926

Судовой телекоммуникационный кабель
LFMGSSGO

Безгалогеновый, 2xCu-экран

927

Судовой телекоммуникационный кабель
LFMSGSSGO

Безгалогеновый, 2xCu-экран

928

Одножильный судовой кабель управления
Schiffssteuerleitung-SY

929

Многожильный судовой кабель управления
Schiffssteuerleitung-SY

930

Силовой судовой кабель MPRX 0,6/1 кВ

В соотв. с IEC 60092-353, безгалогеновый

931

Силовой судовой кабель MPRXCX 0,6/1 кВ

В соотв. с IEC 60092-353, безгалогеновый, экранированный

932

SHIPFLEX

®

 512

Для буксируемых цепей, безгалогеновый, ЭМС-совместимый, с разметкой метража

933

SHIPFLEX

®

 330

Для буксируемых цепей, безгалогеновый, ЭМС-совместимый, с разметкой метража

934

SHIPFLEX

®

 340

Для буксируемых цепей, безгалогеновый, ЭМС-совместимый, с разметкой метража

935

SHIPFLEX

®

 109

Для буксируемых цепей, безгалогеновый, ЭМС-совместимый (-C-Type), с разметкой
метража

936

SHIPFLEX

®

 109

Для буксируемых цепей, безгалогеновый, ЭМС-совместимый, с разметкой метража

937

SHIPFLEX

®

 113

Для буксируемых цепей, безгалогеновый, ЭМС-совместимый, с разметкой метража

938

SHIPFLEX

®

 121

Для буксируемых цепей, безгалогеновый, ЭМС-совместимый, с разметкой метража

939

-------------------------------------------------------------------------------------------------------------------------------------------------------------

920

ТАБЛИЦА ПОДБОРА КАБЕЛЕЙ ДЛЯ БУКСИРУЕМЫХ

ЦЕПЕЙ



Мин р

адиу

с изгиб

а,

подвижно (D=A

ußenØ)

Ск

орос

ть, макс м/с

Уск

орение, макс м/с

2

Ко

л-во циклов, макс.

Ма

териал

Номин. напряж. U

0

/U

    р

абочее напряж

ение

Диапазон t, подвижно °C

Ст

анд

ар

ты

Макс. пробег в м

   (10 м до25 жил)

Количество циклов удвоено и определялось в тестовой лаборатории репрезентативным методом. Указанное количество циклов

гарантируется только при правильном монтаже (см. указания по монтажу: прокладка кабелей в буксируемых цепях, стр. 1036 и 1037).

Таблицы предназначены для ориентировочного выбора.

Детальная информация представлена на соответствующих страницах каталога. Используйте также таблицы для подбора буксируемых

цепей на стр. 1030 и 1031.

 !"# $#" %&

SHIPFLEX

®

 512

100

7.5 x D

4

10

11 млн

TPE/CU/PUR

1000 В

-40° до +80°

UL/CSA

933

-

SHIPFLEX

®

 330

100

7.5 x D

4

10

11 млн

TPE/CU/PUR

300 В

-40° до +80°

UL/CSA

934

-

SHIPFLEX

®

 340

100

7.5 x D

4

10

11 млн

TPE/CU/PUR

300 В

-40° до +80°

UL/CSA

935

-

SHIPFLEX

®

 109

100

7.5 x D

4

10

11 млн

TPE/CU/PUR

1000 В

-40° до +80°

UL/CSA

936

-

SHIPFLEX

®

 109

100

7.5 x D

4

10

11 млн

TPE/CU/PUR

1000 В

-40° до +80°

UL/CSA

937

-

SHIPFLEX

®

 113

100

7.5 x D

4

10

11 млн

TPE/CU/PUR

1000 В

-40° до +80°

UL/CSA

938

-

SHIPFLEX

®

 121

100

7.5 x D

4

10

11 млн

TPE/CU/PUR

1000 В

-40° до +80°

UL/CSA

939

-

-------------------------------------------------------------------------------------------------------------------------------------------------------------

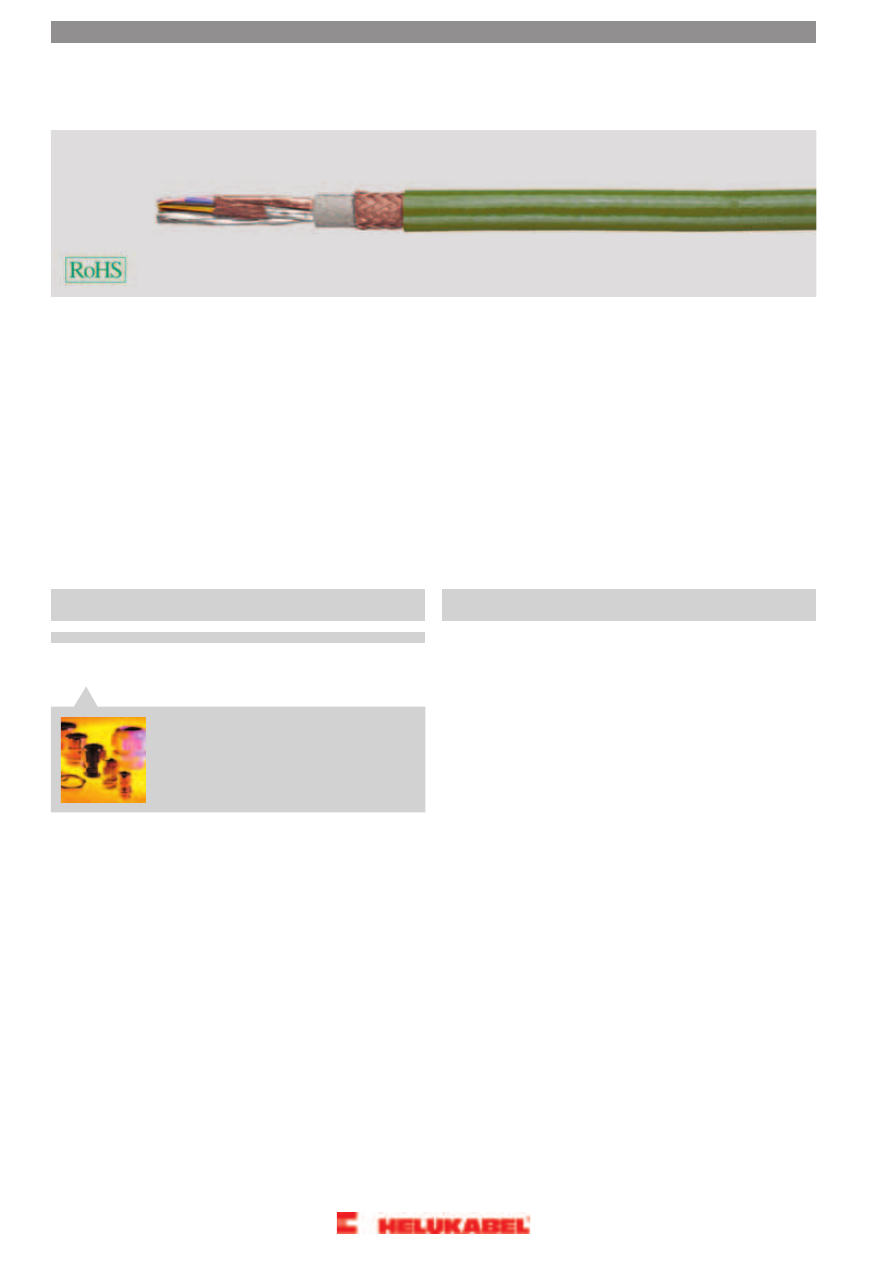

Судовой силовой кабель MGSGO

безгалогеновый,

с экраном





Свойства

Структура

Технические характеристики

Медный проводник, многопроволочный

В соответствии с VG 95218 часть 60, с
экраном и с сохранением

Безгалогеновый, не распространяющий
горение

Термостойкая EPR-изоляция, 3GI3 в
соответствии с DIN VDE 0207 часть 20 без
огнезащитной обмотки

работоспособности изоляции в случае
пожара без огнезащитного барьера

• Цветовой код

1-жильный: чёрная
2-жильный: коричневая/ синяя
3-жильный: коричневая/ чёрная/ серая
4-жильный: синяя/ коричневая/ чёрная/
серая

• Рабочая температура

проводника

макс. +85°C

Повивная скрутка жил с оптимальным
шагом

Номинальное напряжение

U

0

/U 0,6/1 кВ

Заполняющий компаунд покрывает все
жилы

Экранирующая плёнка

• Сертификат

Федерального ведомства военной техники
и поставок (ФРГ)

• Минимальный радиус изгиба

5xØ кабеля

Экран из медной оплётки

Плёнка из полиэстера

Внешняя оболочка - специальный
эластомерный компаунд на базе
олефинового сополимера

Цвет оболочки - чёрный



Применение

Подходит для стационарной прокладки на морских судах в закрытых помещениях и на открытых палубах.









AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

12

155,0

81,0

7,5 - 8,5

1 x 4

59270

16

260,0

125,0

12,0 - 13,0

3 x 1,5

59291

10

185,0

104,0

8,4 - 9,4

1 x 6

59271

14

330,0

161,0

13,0 - 14,2

3 x 2,5

59292

8

245,0

149,0

9,5 - 10,5

1 x 10

59272

12

420,0

215,0

14,0 - 15,2

3 x 4

59293

6

260,0

214,0

10,0 - 11,0

1 x 16

59273

10

530,0

282,0

15,5 - 16,8

3 x 6

59294

4

420,0

311,0

12,0 - 13,0

1 x 25

59274

8

740,0

417,0

17,6 - 18,9

3 x 10

59295

2

530,0

416,0

13,0 - 14,0

1 x 35

59275

6

1090,0

636,0

20,0 - 21,4

3 x 16

59296

1

680,0

572,0

15,0 - 16,0

1 x 50

59276

4

1340,0

924,0

24,0 - 25,4

3 x 25

59297

2/0

890,0

779,0

17,0 - 18,0

1 x 70

59277

2

1790,0

1233,0

26,0 - 28,2

3 x 35

59298

3/0

1200,0

1034,0

19,5 - 20,5

1 x 95

59278

1

2190,0

1703,0

30,0 - 32,2

3 x 50

59299

4/0

1340,0

1316,0

21,0 - 22,4

1 x 120

59279

2/0

2990,0

2413,0

34,5 - 36,7

3 x 70

59300

300 kcmil

1770,0

1615,0

23,0 - 24,4

1 x 150

59280

3/0

4220,0

3191,0

39,7 - 42,2

3 x 95

59301

350 kcmil

2180,0

1968,0

25,5 - 27,0

1 x 185

59281

4/0

5090,0

3975,0

43,0 - 45,7

3 x 120

59302

500 kcmil

2610,0

2506,0

29,0 - 30,5

1 x 240

59282

12

480,0

284,0

15,2 - 16,5

4 x 4

59303

600 kcmil

3250,0

3345,0

31,5 - 33,5

1 x 300

59283

10

670,0

371,0

17,0 - 18,3

4 x 6

59304

16

240,0

105,0

11,5 - 12,5

2 x 1,5

59284

8

910,0

545,0

19,4 - 20,9

4 x 10

59305

14

290,0

132,0

12,4 - 13,4

2 x 2,5

59285

6

1160,0

796,0

22,0 - 23,5

4 x 16

59306

12

350,0

170,0

13,4 - 14,7

2 x 4

59286

4

1680,0

1170,0

26,4 - 28,0

4 x 25

59307

10

440,0

217,0

14,7 - 16,0

2 x 6

59287

2

2160,0

1578,0

29,2 - 31,0

4 x 35

59308

8

570,0

307,0

16,2 - 17,7

2 x 10

59288

1

2760,0

2278,0

33,5 - 35,8

4 x 50

59309

6

780,0

471,0

19,0 - 20,3

2 x 16

59289

2/0

3750,0

3090,0

38,2 - 40,7

4 x 70

59310

4

1070,0

670,0

22,5 - 24,0

2 x 25

59290

3/0

4990,0

4110,0

44,2 - 46,7

4 x 95

59311



Допускаются технические изменения. (RW01)

921

Судовые кабели

W

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+6.n39')

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Судовой телекоммуникационный кабель
XLFMKK

с экраном





Свойства

Структура

Технические характеристики

Медные многопроволочные проводники в
соответствии с DIN VDE 0295 кл. 2, BS 6360

В соответствии с VG 88778/66

Цветовой код

Цветовая маркировка жил

• Рабочая температура

проводника

макс. +85°C

кл. 2 или IEC 60228 кл. 2,
водонепроницаемые в продольном
направлении

• Сертификат

Федерального ведомства военной техники
и поставок (ФРГ)

• Температура монтажа

мин. -10°C

PVC-изоляция с полиамидным покрытием

• Номинальное напряжение

250 В

Жилы скручены в пары

Пары защищены медным экраном

• Минимальный радиус изгиба

5xØ кабеля

Разделительная плёнка

Внутренняя PVC-оболочка

Экран из медной оплётки,
водонепроницаемый в продольном
направлении

Внешняя PVC-оболочка зелёного цвета



Применение

Подходит для стационарной прокладки на морских судах в закрытых помещениях и на открытых палубах.









AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Кол-во пар
x сечение
мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Кол-во пар
x сечение
мм²

Арт.

18

370,0

160,0

16,0

2 x 2 x 0,75

59336

18

1080,0

658,0

26,2

11 x 2 x 0,75

59338

18

490,0

277,0

18,1

4 x 2 x 0,75

59337



Допускаются технические изменения. (RW01)

922

Судовые кабели

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+6.n39')

-------------------------------------------------------------------------------------------------------------------------------------------------------------

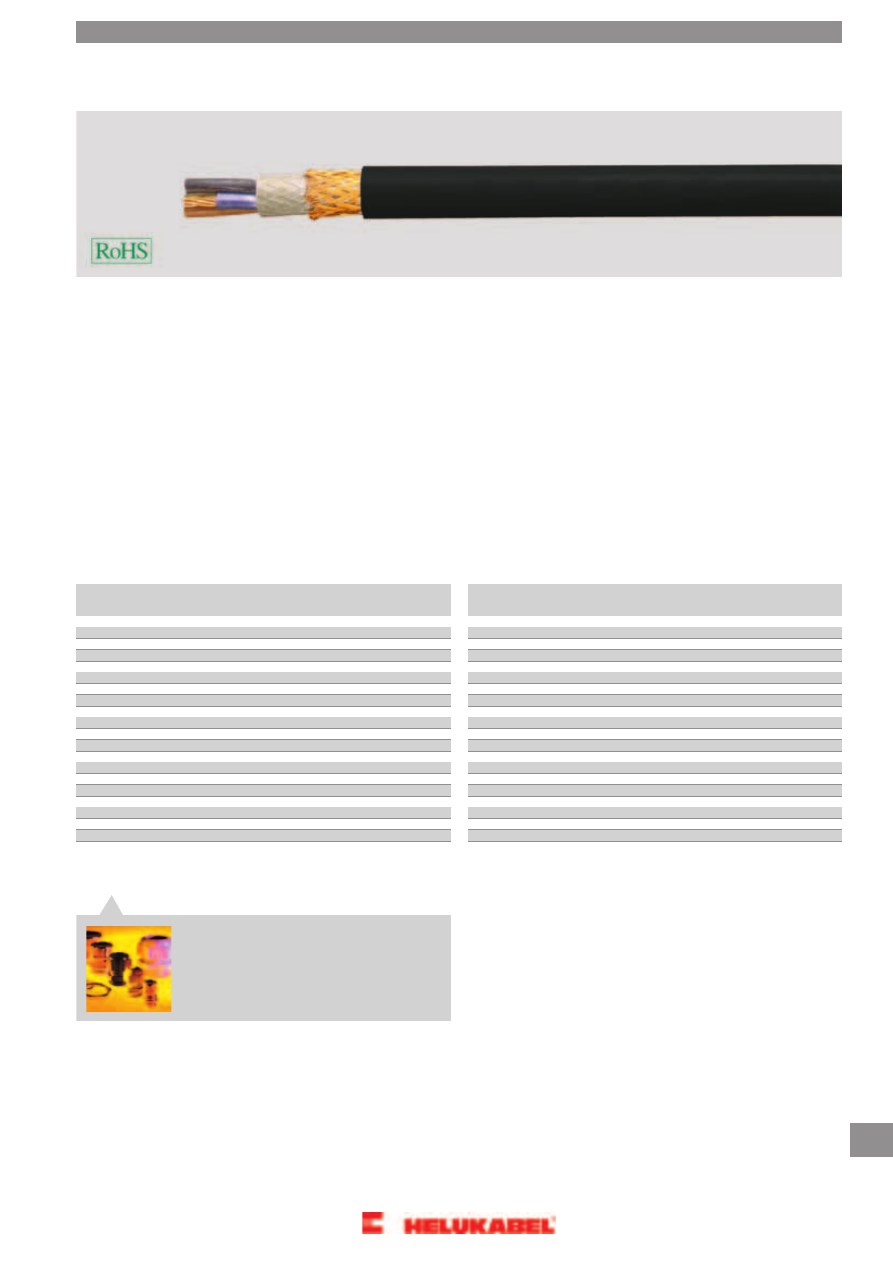

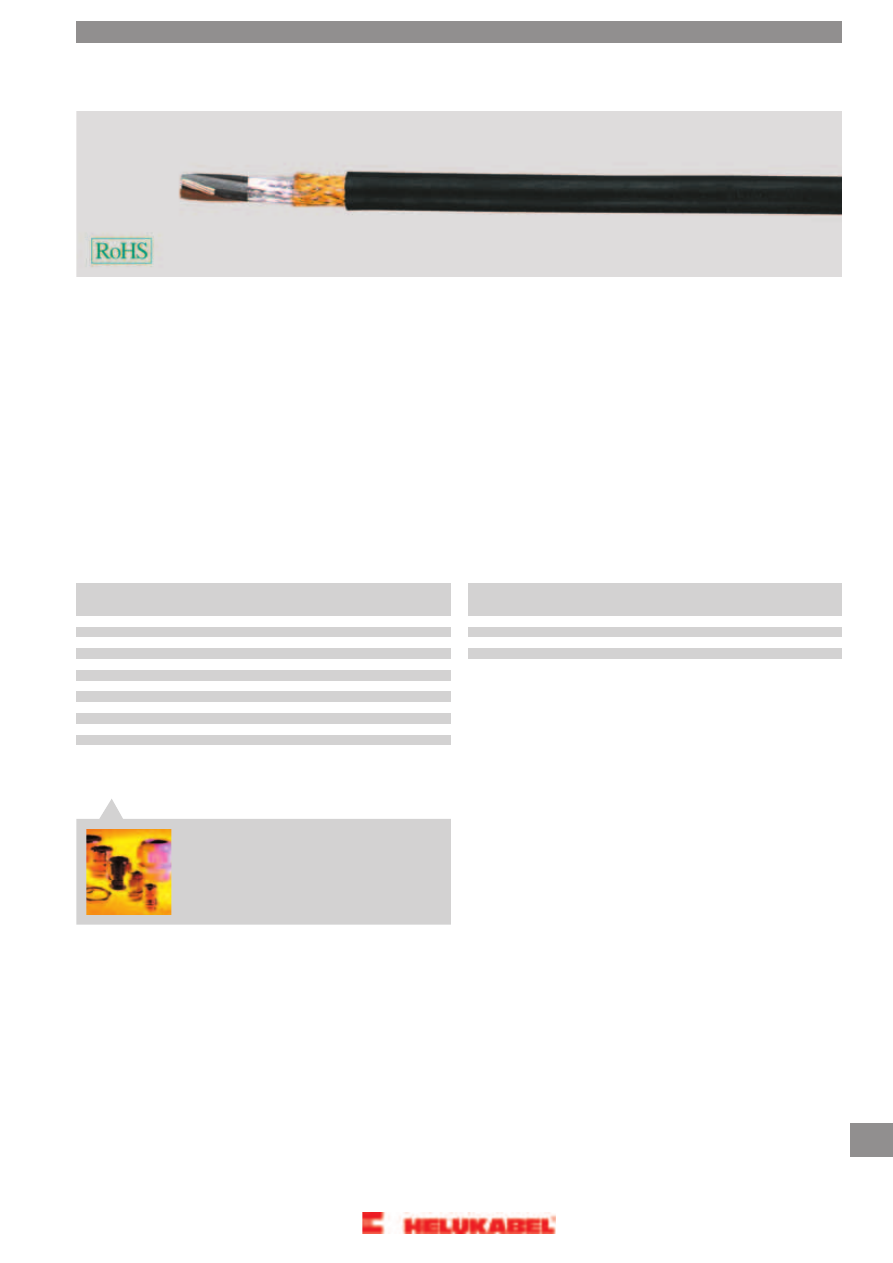

Судовой силовой кабель LMGSGO

безгалогеновый,

с экраном





Свойства

Структура

Технические характеристики

Медный проводник, многопроволочный

В соответствии с VG 95281 часть 61, с
экраном и с сохранением

Безгалогеновый, не распространяющий
горение

Термостойкая EPR-изоляция, 3GI3 в
соответствии с DIN VDE 0207 часть 20

работоспособности изоляции в случае
пожара без огнезащитного барьера

• Цветовой код

2-жильный: коричневая/ синяя
3-жильный: коричневая/ чёрная/ серая
4-жильный: синяя/ коричневая/ чёрная/
серая
5-жильный: синяя/ коричневая/ чёрная/
серая/ чёрная
7-33-жильный: все жилы чёрные с
цифровой маркировкой, изнутри наружу
начиная с 1

Повивная скрутка жил с оптимальным
шагом

• Рабочая температура

проводника

макс. +85°C

Общая оболочка жил, безгалогеновая

• Номинальное напряжение

500 В

Экран из медной оплётки

Плёнка из полиэстера

• Минимальный радиус изгиба

5xØ кабеля

Внешняя оболочка - специальный
эластомерный компаунд на базе
олефинового сополимера

Цвет оболочки - чёрный

• Сертификат

Федерального ведомства военной техники
и поставок (ФРГ)



Применение

Подходит для стационарной прокладки на морских судах в закрытых помещениях и на открытых палубах.









AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

16

100,0

89,0

7,0 - 7,8

2 x 1,5

59360

14

130,0

114,0

7,7 - 8,6

2 x 2,5

59373

14

150,0

144,0

8,0 - 9,2

3 x 2,5

59374

16

120,0

105,0

7,2 - 8,2

3 x 1,5

59361

16

145,0

131,0

7,8 - 9,2

4 x 1,5

59362

14

200,0

171,0

8,7 - 10,2

4 x 2,5

59375

14

275,0

242,0

10,3 - 11,7

6 x 2,5

59376

16

165,0

146,0

8,3 - 9,3

5 x 1,5

59363

16

215,0

180,0

9,3 - 10,3

7 x 1,5

59364

14

295,0

266,0

10,3 - 11,7

7 x 2,5

59377

16

285,0

244,0

10,8 - 12,2

10 x 1,5

59365

16

320,0

276,0

12,0 - 13,3

12 x 1,5

59366

16

375,0

310,0

12,7 - 14,0

14 x 1,5

59367

16

400,0

342,0

13,2 - 14,6

16 x 1,5

59368

16

475,0

401,0

13,9 - 14,7

19 x 1,5

59369

16

595,0

494,0

15,5 - 17,2

24 x 1,5

59370

16

645,0

539,0

16,6 - 18,1

27 x 1,5

59371

16

790,0

633,0

17,5 - 19,5

33 x 1,5

59372



Допускаются технические изменения. (RW01)

923

Судовые кабели

W

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+6.n39')

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Судовой телекоммуникационный кабель
FMGCH 250 В (FMGCG*)

безгалогеновый в соответствии с DIN 89 159/98





Свойства

Структура

Технические характеристики

Медные многопроволочные проводники в
соответствии с DIN VDE 0295 кл. 2, BS 6360
кл. 2 или IEC 60228 кл. 2

В соответствии с DIN 89159/ издание 1998
и IEC 60092-375

Не распространяющий горение в
соответствии с положениями SOLAS
(согласно IEC 60332-3 категория A)

• Рабочая температура

проводника

макс. +85°C

• Сертификат

VDE: Союза немецких электротехников
Germanischer Lloyd
Судового регистра Ллойда
(Великобритания)
Американского бюро судоходства
Бюро Веритас
Классификационного общества Det Norske
Veritas
Российского морского регистра
судоходства
и Итальянского судового Регистра на
стадии подготовки

Изоляция жил из HEPR (HARD GRADE EPR)

Жилы скручены попарно (синяя/белая), с
цифровой маркировкой, система
нумерации начинается с центра с номера
1

• Номинальное напряжение

250 В

• Сопротивление изоляции

1400 МОм x км

Жилы скручены попарно с оптимальным
шагом

• Минимальный радиус изгиба

5xØ кабеля

Пары скручены по длине с оптимальным
шагом

Общая оболочка из разделительной плёнки

Экранирующая оплётка из медных
проволок

Разделительная плёнка

Внешняя оболочка на базе полиолефина

Цвет оболочки - зелёный



Применение

Используется для измерительных, управляющих, регулирующих установок, систем аварийной сигнализации и управления, для
радио-локационных установок и систем связи. Подходит для стационарной прокладки на морских судах в помещениях и на открытых
палубах.









AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Кол-во пар
x сечение
мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Кол-во пар
x сечение
мм²

Арт.

18

90,0

62,0

8,5

1 x 2 x 0,75

59138

18

470,0

319,0

18,5

10 x 2 x 0,75

59142

18

610,0

445,0

21,0

14 x 2 x 0,75

59143

18

130,0

87,0

9,0

2 x 2 x 0,75

59139

18

230,0

153,0

13,0

4 x 2 x 0,75

59140

18

770,0

525,0

24,0

19 x 2 x 0,75

59144

18

950,0

663,0

27,0

24 x 2 x 0,75

59145

18

340,0

230,0

15,5

7 x 2 x 0,75

59141



Допускаются технические изменения. (RW01)

924

Судовые кабели

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+6.n39')

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     107      108      109      110     ..
