HELUKABEL. Каталог продукции (2015 год) - часть 107





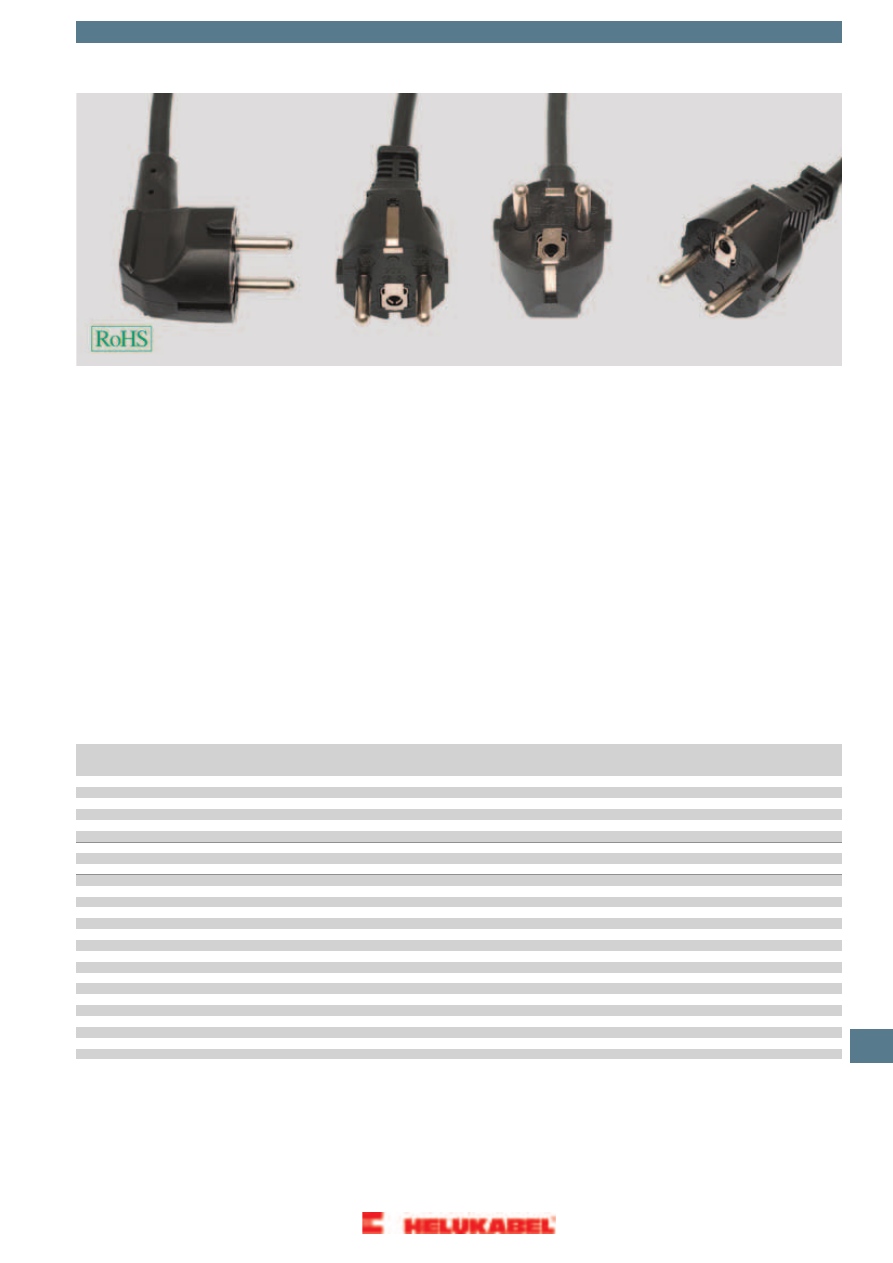

Резиновые кабели со штекером





Примечания

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5,BS 6360
кл.5, IEC 60228 кл. 5

Температурный диапазон

от -30°C до +60°C

G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления

По запросу поставляется также в
соответствии с международными нормами

• Номинальное напряжение

H05RR-F/H05RN-F 300/500 В
H07RN-F 450/750 В

Изоляция жил – ЭПДМ
(этиленпропиленовый каучук)

Маркировка жил в соответствии с DIN VDE
0293-308

• Испытательное напряжение

H05RR-F/H05RN-F 2000 В
H07RN-F 2500 В

Повивная скрутка жил

Желто-зеленая жила заземления (для 3
жил и более)

• Оконцевание

Сторона 1: штекер
Сторона 2: 25 или 30 мм снятие изоляции
+ кабельный наконечник

Внешняя оболочка – ЭПДМ
(этиленпропиленовый каучук)



Применение

H05RR-F

Легкий кабель с резиновой оболочкой используют для ручного инструмента и в легком цеховом оборудовании при малых и средних
механических нагрузках.

H05RN-F

Средний кабель с резиновой оболочкой используют для ручного инструмента и в легком цеховом оборудовании при средних механических
нагрузках в сухих и влажных помещениях, а также на открытом воздухе.

H07RN-F

Тяжелый кабель с резиновой оболочкой используют для промышленных устройств и инструментов (в сельском хозяйстве, строительной
отрасли) при высоких нагрузках в сухих и влажных помещениях, а также на открытом воздухе.





AWG-№

Масса меди

кг / 1000 шт.

Тип штекера

Длина

м

Тип кабеля

/ сечение

мм²

Артикул

черный

18

43,2

штекер центрального контура

3,0

H05BQ-F   2 x 0,75

84481

18

72,0

штекер центрального контура

5,0

H05BQ-F   2 x 0,75

84482

18

144,0

штекер центрального контура

10,0

H05BQ-F   2 x 0,75

84483

17

57,6

штекер центрального контура

3,0

H05BQ-F   2 x 1,0

87738

17

96,0

штекер центрального контура

5,0

H05BQ-F   2 x 1,0

86961

17

192,0

штекер центрального контура

10,0

H05BQ-F   2 x 1,0

84485

16

86,4

штекер центрального контура

3,0

H05BQ-F   2 x 1,5

86960

16

144,0

штекер центрального контура

5,0

H05BQ-F   2 x 1,5

87406

16

288,0

штекер центрального контура

10,0

H05BQ-F   2 x 1,5

84487

18

64,8

SCHUKO-штекер, прямой

3,0

H05BQ-F   3 G 0,75

87690

18

108,0

SCHUKO-штекер, прямой

5,0

H05BQ-F   3 G 0,75

84489

18

216,0

SCHUKO-штекер, прямой

10,0

H05BQ-F   3 G 0,75

84490

18

64,8

SCHUKO-штекер, угловой

3,0

H05BQ-F   3 G 0,75

84492

18

108,0

SCHUKO-штекер, угловой

5,0

H05BQ-F   3 G 0,75

84493

18

216,0

SCHUKO-штекер, угловой

10,0

H05BQ-F   3 G 0,75

84494

17

86,4

SCHUKO-штекер, прямой

3,0

H07RN-F   3 G 1,0

86740

17

144,0

SCHUKO-штекер, прямой

5,0

H07RN-F   3 G 1,0

87145

17

288,0

SCHUKO-штекер, прямой

10,0

H07RN-F   3 G 1,0

87604

17

86,4

SCHUKO-штекер, угловой

3,0

H07RN-F   3 G 1,0

84496

17

144,0

SCHUKO-штекер, угловой

5,0

H07RN-F   3 G 1,0

84497

17

288,0

SCHUKO-штекер, угловой

10,0

H07RN-F   3 G 1,0

84498

16

129,6

SCHUKO-штекер, прямой

3,0

H07RN-F   3 G 1,5

86741

16

216,0

SCHUKO-штекер, прямой

5,0

H07RN-F   3 G 1,5

87084

16

432,0

SCHUKO-штекер, прямой

10,0

H07RN-F   3 G 1,5

84499

16

129,6

SCHUKO-штекер, угловой

3,0

H07RN-F   3 G 1,5

84653

16

216,0

SCHUKO-штекер, угловой

5,0

H07RN-F   3 G 1,5

84654

16

432,0

SCHUKO-штекер, угловой

10,0

H07RN-F   3 G 1,5

84655



Допускаются технические изменения.

901

Кабели в собранном виде / Кабели со штекерами и удлинители

U

-------------------------------------------------------------------------------------------------------------------------------------------------------------

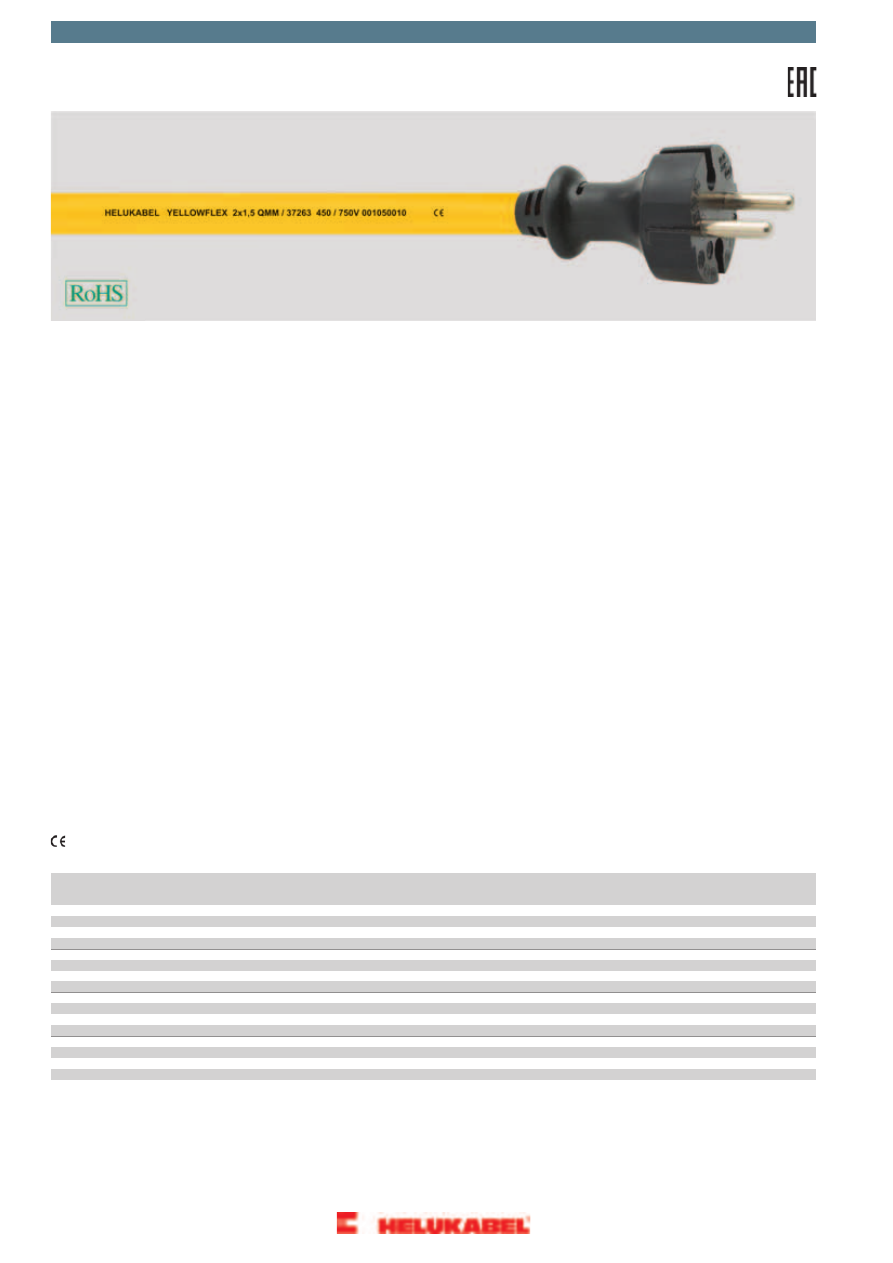

YELLOWFLEX - кабели со штекером

с разметкой

метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5, IEC 60228 кл. 5

Специальный резиновый кабель в
соответствии с DIN VDE 0285-525-2-21
/ DIN EN 50525-2-21

Испытания

Поведение при возгорании в соответствии
с VDE 0482-332-1-2, DIN EN 60332-1-2/

• Температурный диапазон

подвижно от -25 °C до +60 °C
стационарно от -30 °C до +60 °C

Резиновая изоляция жил, EI4 в
соответствии с DIN VDE 0207-363-1 / DIN
EN 50363-1

IEC 60332-1 (DIN VDE 0472 раздел 804
тест B)

Повышенная стабильность

Маркировка жил в соответствии с DIN VDE
0293-308
- до 5 жил – цветовая маркировка
- от 6 жил – цифровая маркировка

Допустимая

рабочая температура

на проводнике +60 °C

Прочность на разрыв

• Устойчив к

погодным воздействиям
гидролизу
УФ-излучению

• Номинальное напряжение

U

0

/U

450/750 В
при защищенной и стационарной
прокладке
U

0

/U 600/1000 В

от 3 жил – с желто-зеленой жилой
заземления

• В целом устойчив к

маслам и смазкам
нечувствителен к брызгам при сварке

Повивная скрутка жил с оптимальным
шагом

Максимально допустимое

рабочее

напряжение

при

трех- и однофазном переменном токе
U

0

/U 476/825 В

при постоянном токе
U

0

/U 619/1238 В

Внешняя оболочка – специальный
материал EM2 в соответствии с DIN VDE
0207-363-2-1/DIN EN 50363-2-1

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Цвет оболочки – желтый (RAL 1021)



Примечания

С разметкой метража

• Испытательное напряжение

2500 В

G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления

• Минимальный радиус изгиба

подвижно  4xØ кабеля
при протяжке по роликам  7,5xØ кабеля
при намотке на барабан  5xØ кабеля

• Оконцевание

Сторона 1: штекер
Сторона 2: 30 мм снятие изоляции +
кабельный наконечник



Применение

Данные кабели с резиновой изоляцией применяют при максимально высоких требованиях к гибкости и механическим нагрузкам. Используются
в строительстве, металлургии, системах отопления и кондиционирования, в машино- и приборостроении, химической промышленности и
системах окрашивания, а также в промышленной и бытовой технике. Желтый цвет оболочки свидетельствует о повышенной безопасности.
Кабели могут применяться во взрывоопасных зонах в соответствии с DIN VDE 0165.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





AWG-№

Масса меди

кг / 1000 шт.

Тип штекера

Длина

м

Тип кабеля

/ сечение

мм²

Артикул

оранжевый

17

38,0

штекер центрального контура

2,0

YELLOWFLEX   2 x 1,0

650950

17

57,0

штекер центрального контура

3,0

YELLOWFLEX   2 x 1,0

650951

17

95,0

штекер центрального контура

5,0

YELLOWFLEX   2 x 1,0

650952

17

190,0

штекер центрального контура

10,0

YELLOWFLEX   2 x 1,0

650953

16

58,0

штекер центрального контура

2,0

YELLOWFLEX   2 x 1,5

650958

16

87,0

штекер центрального контура

3,0

YELLOWFLEX   2 x 1,5

650959

16

145,0

штекер центрального контура

5,0

YELLOWFLEX   2 x 1,5

650960

16

290,0

штекер центрального контура

10,0

YELLOWFLEX   2 x 1,5

650961

17

58,0

SCHUKO-штекер, прямой

2,0

YELLOWFLEX   3 G 1,0

650954

17

87,0

SCHUKO-штекер, прямой

3,0

YELLOWFLEX   3 G 1,0

650955

17

145,0

SCHUKO-штекер, прямой

5,0

YELLOWFLEX   3 G 1,0

650956

17

290,0

SCHUKO-штекер, прямой

10,0

YELLOWFLEX   3 G 1,0

650957

16

86,0

SCHUKO-штекер, прямой

2,0

YELLOWFLEX   3 G 1,5

650962

16

129,0

SCHUKO-штекер, прямой

3,0

YELLOWFLEX   3 G 1,5

650963

16

215,0

SCHUKO-штекер, прямой

5,0

YELLOWFLEX   3 G 1,5

650964

16

430,0

SCHUKO-штекер, прямой

10,0

YELLOWFLEX   3 G 1,5

650965



Допускаются технические изменения.

902

Кабели в собранном виде / Кабели со штекерами и удлинители

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PUR-кабели со штекером, оранжевые





Примечания

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5,
IEC 60228 кл. 5 или HD 383

Температурный диапазон

подвижно от -35 °C до +80 °C

G = с желто-зеленой жилой заземления
X = без желто-зеленой жилы заземления

• Номинальное напряжение

H05BQ-F 300/500 В
H07BQ-F 450/750 В

Изоляция жил – ЭПДМ
(этиленпропиленовый каучук)

Маркировка жил – по цветовому коду VDE

• Испытательное напряжение

H05BQ-F 2000 В
H07BQ-F 2500 В

Повивная скрутка жил

Желто-зеленая жила заземления (для 3
жил и более)

• Оконцевание

Сторона 1: штекер
Сторона 2: 30 мм снятие изоляции +
кабельный наконечник

Внешняя PUR-оболочка

Цвет оболочки – оранжевый



Применение

Данные кабели могут использоваться при средних механических нагрузках в сухих и влажных помещениях, например, для
сельскохозяйственной или промышленной техники, нагревательных устройств при отсутствии опасности прямого контакта с горячими
деталями. Они применяются в качестве гибких кабелей для электрических устройств, например, дрелей, электрических пил, переносных
двигателей и машин в сельском хозяйстве, в строительстве и в установках глубокого охлаждения.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





AWG-№

Масса меди

кг / 1000 шт.

Тип штекера

Длина

м

Тип кабеля

/ сечение

мм²

Артикул

оранжевый

18

28,8

штекер центрального контура

2,0

H05BQ-F   2 x 0,75

84656

18

43,2

штекер центрального контура

3,0

H05BQ-F   2 x 0,75

87802

18

72,0

штекер центрального контура

5,0

H05BQ-F   2 x 0,75

84657

18

144,0

штекер центрального контура

10,0

H05BQ-F   2 x 0,75

84658

17

38,4

штекер центрального контура

2,0

H05BQ-F   2 x 1,0

84663

17

57,6

штекер центрального контура

3,0

H05BQ-F   2 x 1,0

84664

17

96,0

штекер центрального контура

5,0

H05BQ-F   2 x 1,0

84665

17

192,0

штекер центрального контура

10,0

H05BQ-F   2 x 1,0

84666

16

58,0

штекер центрального контура

2,0

H07BQ-F   2 x 1,5

84669

16

87,0

штекер центрального контура

3,0

H07BQ-F   2 x 1,5

84670

16

145,0

штекер центрального контура

5,0

H07BQ-F   2 x 1,5

86989

16

290,0

штекер центрального контура

10,0

H07BQ-F   2 x 1,5

84671

18

43,2

SCHUKO-штекер, прямой

2,0

H05BQ-F   3 G 0,75

84659

18

64,8

SCHUKO-штекер, прямой

3,0

H05BQ-F   3 G 0,75

84660

18

108,0

SCHUKO-штекер, прямой

5,0

H05BQ-F   3 G 0,75

84661

18

216,0

SCHUKO-штекер, прямой

10,0

H05BQ-F   3 G 0,75

84662

17

58,0

SCHUKO-штекер, прямой

2,0

H05BQ-F   3 G 1,0

84667

17

87,0

SCHUKO-штекер, прямой

3,0

H05BQ-F   3 G 1,0

86775

17

145,0

SCHUKO-штекер, прямой

5,0

H05BQ-F   3 G 1,0

86774

17

290,0

SCHUKO-штекер, прямой

10,0

H05BQ-F   3 G 1,0

84668

16

86,0

SCHUKO-штекер, прямой

2,0

H07BQ-F   3 G 1,5

84672

16

129,0

SCHUKO-штекер, прямой

3,0

H07BQ-F   3 G 1,5

86782

16

215,0

SCHUKO-штекер, прямой

5,0

H07BQ-F   3 G 1,5

87548

16

430,0

SCHUKO-штекер, прямой

10,0

H07BQ-F   3 G 1,5

84673



Допускаются технические изменения.

903

Кабели в собранном виде / Кабели со штекерами и удлинители

U

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Удлинители

CEE-удлинители / PVC-удлинители





CEE-удлинитель

AWG-№

Присоединение 2

Присоединение 1

Цвет кабеля

Длина

m

Тип кабеля

/ сечение

мм²

Артикул

16

CEE-муфта16А

CEE-штекер16А

черный

5,0

H07RN-F   5 G 1,5

84688

16

CEE-муфта16А

CEE-штекер16А

черный

10,0

H07RN-F   5 G 1,5

84689

16

CEE-муфта16А

CEE-штекер16А

черный

25,0

H07RN-F   5 G 1,5

87164

14

CEE-муфта32А

CEE-штекер132А

черный

5,0

H07RN-F   5 G 2,5

84690

14

CEE-муфта32А

CEE-штекер132А

черный

10,0

H07RN-F   5 G 2,5

84691

14

CEE-муфта32А

CEE-штекер132А

черный

25,0

H07RN-F   5 G 2,5

87416







AWG-№

Присоединение 2

Присоединение 1

Цвет кабеля

Длина

m

Тип кабеля

/ сечение

мм²

Артикул

19

гнездо слаботочного устройства

SCHUKO-штекер, угловой

черный

2,0

H05VV-F   3 G 0,75

87476

19

гнездо слаботочного устройства

SCHUKO-штекер, угловой

серый

2,0

H05VV-F   3 G 0,75

86762

19

гнездо слаботочного устройства

SCHUKO-штекер, угловой

черный

3,0

H05VV-F   3 G 0,75

84674

19

гнездо слаботочного устройства

SCHUKO-штекер, угловой

серый

3,0

H05VV-F   3 G 0,75

87845

17

гнездо слаботочного устройства

SCHUKO-штекер, угловой

серый

2,0

H05VV-F   3 G 1,0

84675

17

гнездо слаботочного устройства

SCHUKO-штекер, угловой

черный

2,0

H05VV-F   3 G 1,0

87196

17

гнездо слаботочного устройства

SCHUKO-штекер, угловой

серый

3,0

H05VV-F   3 G 1,0

84676

17

гнездо слаботочного устройства

SCHUKO-штекер, угловой

черный

3,0

H05VV-F   3 G 1,0

87549





AWG-№

Присоединение 2

Присоединение 1

Цвет кабеля

Длина

m

Тип кабеля

/ сечение

мм²

Артикул

16

SCHUKO-соединение

SCHUKO-штекер, прямой

белый

2,0

H05VV-F   3 G 1,5

87445

16

SCHUKO-соединение

SCHUKO-штекер, прямой

белый

3,0

H05VV-F   3 G 1,5

87919

16

SCHUKO-соединение

SCHUKO-штекер, прямой

белый

5,0

H05VV-F   3 G 1,5

84178



Допускаются технические изменения.

904

Кабели в собранном виде / Кабели со штекерами и удлинители

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Фронтальный коннектор для Simatic

®

S7





Свойства

Структура

Преимущества

Жилы кабеля 0,75 мм², темно-синий цвет
(RAL 5010)

Огромная экономия времени

Цифровая маркировка белого цвета

Быстрое подсоединение проводки

Нумерация согласно назначению контактов
в штекере

Значительное упрощение поиска
неисправностей

Возможна комплектация оригинального
переднего штекера с контактами

Оконцевание по индивидуальным
требованиям заказчика

Гладкий срез жил



Возможно оконцевание по
индивидуальным требованиям заказчика

Примечания

Другая длина, размеры, цвета и
специальные варианты оконцевания – по
запросу



Применение

Данные кабели, оснащенные электропроводкой передних штекеров, оптимально подходят для программируемых логических контроллеров
(ПЛК) системы Simatic

®

S7.

Штекер передней панели с готовой электропроводкой для системы Simatic

®

S7 позволяет существенно сократить время монтажа за счет

исключения рабочих операций по уменьшениию длины, снятию изоляции, зажиму, закручиванию и маркировке.





AWG-№

Масса меди

кг / 1000 шт.

Длина

m

Тип присоединения

Артикул

передний штекер 20-ти полюсный

19

324,0

2,0

резьбовое исполнение

650091

19

468,0

3,0

резьбовое исполнение

650200

19

756,0

5,0

резьбовое исполнение

650201

19

324,0

2,0

пружинящее исполнение

84867

19

468,0

3,0

пружинящее исполнение

84868

19

756,0

5,0

пружинящее исполнение

84869

19

324,0

2,0

ввод-зажим

650202

19

468,0

3,0

ввод-зажим

650203

19

756,0

5,0

ввод-зажим

650088

передний штекер 40-ти полюсный

19

648,0

2,0

резьбовое исполнение

650092

19

936,0

3,0

резьбовое исполнение

650204

19

1512,0

5,0

резьбовое исполнение

650205

19

648,0

2,0

пружинящее исполнение

84870

19

936,0

3,0

пружинящее исполнение

84871

19

1512,0

5,0

пружинящее исполнение

84872

19

648,0

2,0

ввод-зажим

650206

19

936,0

3,0

ввод-зажим

650207

18

1512,0

5,0

ввод-зажим

650086

передний штекер 48-ти полюсный

19

746,0

2,0

резьбовое исполнение

650208

19

1077,0

3,0

резьбовое исполнение

650209

19

1739,0

5,0

резьбовое исполнение

650210

19

746,0

2,0

пружинящее исполнение

650211

19

1077,0

3,0

пружинящее исполнение

650212

19

1739,0

5,0

пружинящее исполнение

650213

19

746,0

2,0

ввод-зажим

84873

19

1077,0

3,0

ввод-зажим

84874

19

1739,0

5,0

ввод-зажим

84875



Допускаются технические изменения.

905

Спиральные кабели

U

-------------------------------------------------------------------------------------------------------------------------------------------------------------

KapitelV_ru.indb   906

08.07.15   10:51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PVC-

спиральный



кабель





Примечания

Структура

Технические



характеристики

Жилы



из



тонких



медных



проволок



в

соответствии



с

 DIN VDE 0295

кл

. 5,

IEC 60228

кл

. 5, BS 6360

кл

.5

Температурный



диапазон

подвижно



от

 -5 °C

до

 +70 °C

По



запросу



возможна



закрытая



длина

спирали



макс

до

 5000

мм

Также



доступен



в



осевом



исполнении

Номинальное



напряжение

H03VV-F 300/300

В

H05VV-F 450/700

В

PVC-

изоляция



жил

Маркировка



жил



в



соответствии



с

 DIN VDE

0293-308

Испытательное



напряжение

2000

В

Повивная



скрутка



жил

Желто

-

зеленая



жила



заземления

 (

для

 3

жил



и



более

)

Относительное



удлинение



1:3

Вытянутые



концы

по

 200

мм

Внешняя

 PVC-

оболочка



Применение

Осветительные



приборы

Устройства



электронной



обработки



данных

Торговые



предприятия

Телекоммуникационные



системы





AWG-

Масса



меди

кг

 / 1000

шт

.

Внешний

 Ø

спирали

пр

мм

Ø

кабеля

пр

мм

Длина



спирали

неразвернутая

(WL

в



мм

)

Сечение

мм

²

Артикул



белый

черный

18

34,6

21,4

6,2

200

2 x 0,75

84700

84500

18

63,4

21,4

6,2

400

2 x 0,75

84702

84502

18

92,2

21,4

6,2

600

2 x 0,75

84704

84504

18

121,0

21,4

6,2

800

2 x 0,75

84706

84506

18

149,8

21,4

6,2

1000

2 x 0,75

84708

84508

18

178,6

21,4

6,2

1200

2 x 0,75

84709

84509

18

207,4

21,4

6,2

1400

2 x 0,75

84710

84510

18

51,9

22,2

6,6

200

3 G 0,75

84717

84517

18

95,1

22,2

6,6

400

3 G 0,75

84719

84519

18

138,3

22,2

6,6

600

3 G 0,75

84721

84521

18

181,5

22,2

6,6

800

3 G 0,75

84723

84523

18

224,7

22,2

6,6

1000

3 G 0,75

84725

84525

18

267,8

22,2

6,6

1200

3 G 0,75

84726

84526

18

311,1

22,2

6,6

1400

3 G 0,75

84727

84527

17

43,2

22,2

6,6

200

2 x 1,0

84734

84534

17

65,3

22,2

6,6

400

2 x 1,0

84736

84536

17

122,8

22,2

6,6

600

2 x 1,0

84738

84538

17

161,3

22,2

6,6

800

2 x 1,0

84740

84540

17

199,7

22,2

6,6

1000

2 x 1,0

84742

84542

17

238,1

22,2

6,6

1200

2 x 1,0

84743

84543

17

276,5

22,2

6,6

1400

2 x 1,0

84744

84544

16

69,6

26,4

7,7

200

2 x 1,5

84785

84585

16

127,0

26,4

7,7

400

2 x 1,5

84787

84587

16

185,6

26,4

7,7

600

2 x 1,5

84789

84589

16

243,6

26,4

7,7

800

2 x 1,5

84791

84591

16

301,6

26,4

7,7

1000

2 x 1,5

84793

84593

16

359,6

26,4

7,7

1200

2 x 1,5

84794

84594

16

417,6

26,4

7,7

1400

2 x 1,5

84795

84595

16

103,2

29,0

8,5

200

3 G 1,5

84802

84602

16

189,2

29,0

8,5

400

3 G 1,5

84804

84604

16

275,2

29,0

8,5

600

3 G 1,5

84806

84606

16

361,2

29,0

8,5

800

3 G 1,5

84808

84608

16

447,2

29,0

8,5

1000

3 G 1,5

84810

84610

16

533,2

29,0

8,5

1200

3 G 1,5

84811

84611

16

619,2

29,0

8,5

1400

3 G 1,5

84812

84612



Допускаются



технические



изменения

.

908

Master: '84500',

ProductGroup: 'PG3901',

Layout: 'L404_1'

Спиральные



кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     105      106      107      108     ..
