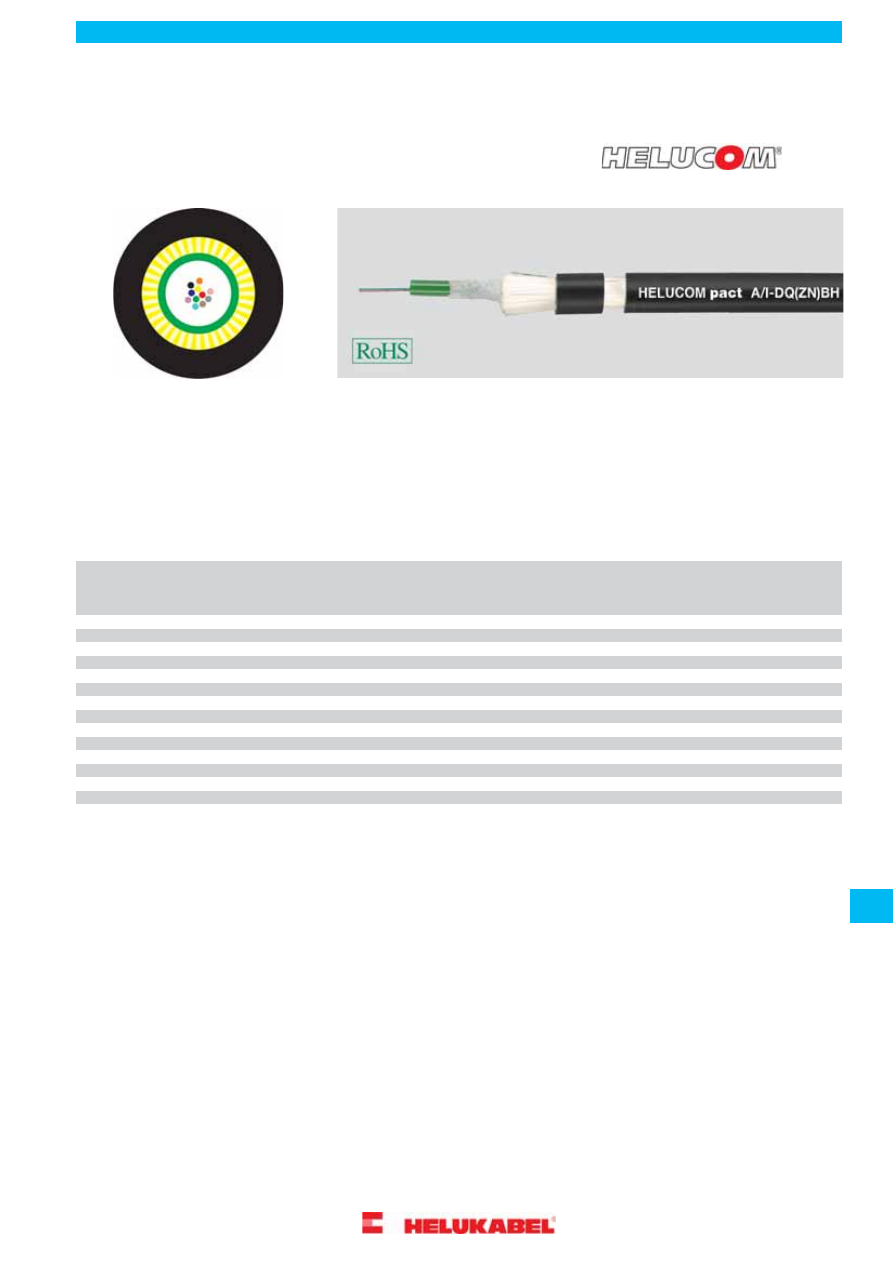

HELUKABEL. Каталог продукции (2015 год) - часть 71





pact

Универсальный

волоконно-оптический

кабель

в соответствии с DIN VDE 0888

A/I-DQ(ZN)BH





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: свободный буфер
Компенсатор растяжения: стеклонити

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +60°C

Тип армирования: стеклонити
Материал внешней оболочки: FRNC
Цвет внешней оболочки: черный

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034
Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

82792

55,0

200

1,10

150,0

1500

7,5

4

OM2

многомодовый G50/125

4

A/I-DQ(ZN)BH

82796

55,0

200

1,10

150,0

1500

7,5

4

OM1

многомодовый G62,5/125

4

A/I-DQ(ZN)BH

82800

55,0

200

1,10

150,0

1500

7,5

4

ITU-T G0,652

одномодовый E9/125

4

A/I-DQ(ZN)BH

82793

55,0

200

1,10

150,0

1500

7,5

6

OM2

многомодовый G50/125

6

A/I-DQ(ZN)BH

82797

55,0

200

1,10

150,0

1500

7,5

6

OM1

многомодовый G62,5/125

6

A/I-DQ(ZN)BH

82801

55,0

200

1,10

150,0

1500

7,5

6

ITU-T G0,652

одномодовый E9/125

6

A/I-DQ(ZN)BH

82794

55,0

200

1,10

150,0

1500

7,5

8

OM2

многомодовый G50/125

8

A/I-DQ(ZN)BH

82798

55,0

200

1,10

150,0

1500

7,5

8

OM1

многомодовый G62,5/125

8

A/I-DQ(ZN)BH

82802

55,0

200

1,10

150,0

1500

7,5

8

ITU-T G0,652

одномодовый E9/125

8

A/I-DQ(ZN)BH

82795

55,0

200

1,10

150,0

1500

7,5

12

OM2

многомодовый G50/125

12

A/I-DQ(ZN)BH

82799

55,0

200

1,10

150,0

1500

7,5

12

OM1

многомодовый G62,5/125

12

A/I-DQ(ZN)BH

82803

55,0

200

1,10

150,0

1500

7,5

12

ITU-T G0,652

одномодовый E9/125

12

A/I-DQ(ZN)BH

802143

75,0

200

1,40

170,0

1500

8,5

24

OM2

многомодовый G50/125

24

A/I-DQ(ZN)BH

802144

75,0

200

1,40

170,0

1500

8,5

24

OM1

многомодовый G62,5/125

24

A/I-DQ(ZN)BH

802145

75,0

200

1,40

170,0

1500

8,5

24

ITU-T G0,652

одномодовый E9/125

24

A/I-DQ(ZN)BH



Допускаются технические изменения.



Применение

Кабели серии HELUCOM

®

pact отличаются компактной, но надежной конструкцией. Они предназначены для внутренней и наружной прокладки

в зданиях и промышленных сооружениях, где важную роль играет плотность укладки. Их особенно целесообразно использовать в тех местах,
где необходимо проложить кабель одним куском из внутренней области во внешнюю без дополнительного использования муфт. Благодаря
черной, устойчивой к УФ-излучению оболочке и защите от грызунов кабель прекрасно подходит для наружного применения. Безгалогеновая
оболочка обеспечивает высокий уровень безопасности.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

613

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

pact

Универсальный

волоконно-оптический

кабель

в соответствии с DIN VDE 0888

A/I-DQ(ZN)BH OM3+OM4





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: свободный буфер
Компенсатор растяжения: стеклонити

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +60°C

Тип армирования: стеклонити
Материал внешней оболочки: FRNC
Цвет внешней оболочки: черный

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034
Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

802247

55,0

200

1,10

150,0

1500

7,5

4

OM3

многомодовый G50/125

4

A/I-DQ(ZN)BH

802277

55,0

200

1,10

150,0

1500

7,5

6

OM3

многомодовый G50/125

6

A/I-DQ(ZN)BH

802278

55,0

200

1,10

150,0

1500

7,5

8

OM3

многомодовый G50/125

8

A/I-DQ(ZN)BH

802248

55,0

200

1,10

150,0

1500

7,5

12

OM3

многомодовый G50/125

12

A/I-DQ(ZN)BH

802249

75,0

200

1,40

170,0

1500

8,5

24

OM3

многомодовый G50/125

24

A/I-DQ(ZN)BH

804705

55,0

200

1,10

150,0

1500

7,5

12

OM4

многомодовый G50/125

12

A/I-DQ(ZN)BH

804706

75,0

200

1,40

170,0

1500

8,5

24

OM4

многомодовый G50/125

24

A/I-DQ(ZN)BH



Допускаются технические изменения.



Применение

Кабели серии HELUCOM

®

pact отличаются компактной, но надежной конструкцией. Они предназначены для внутренней и наружной прокладки

в зданиях и промышленных сооружениях, где важную роль играет плотность укладки. Их особенно целесообразно использовать в тех местах,
где необходимо проложить кабель одним куском из внутренней области во внешнюю без дополнительного использования муфт. Благодаря
черной, устойчивой к УФ-излучению оболочке и защите от грызунов кабель прекрасно подходит для наружного применения. Безгалогеновая
оболочка обеспечивает высокий уровень безопасности.

614

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

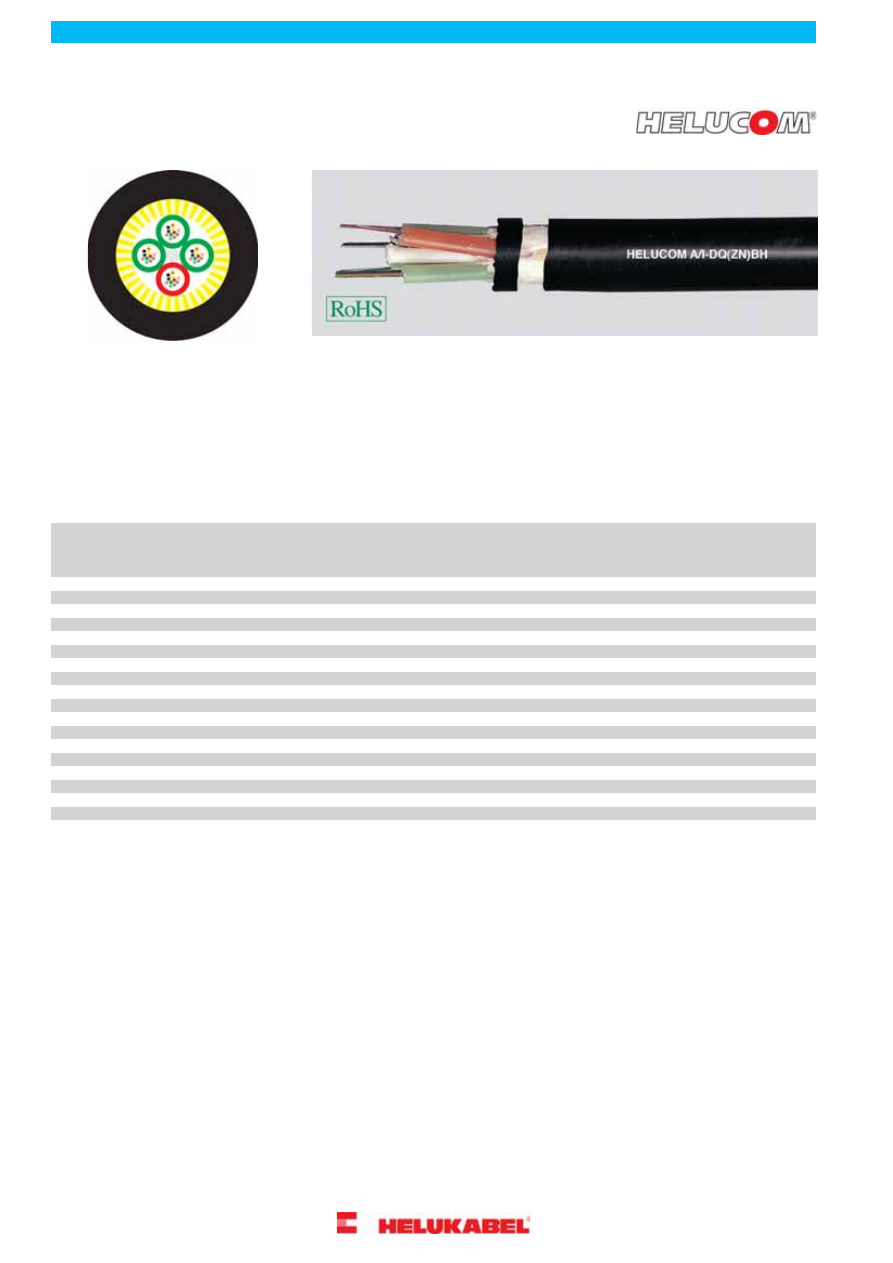

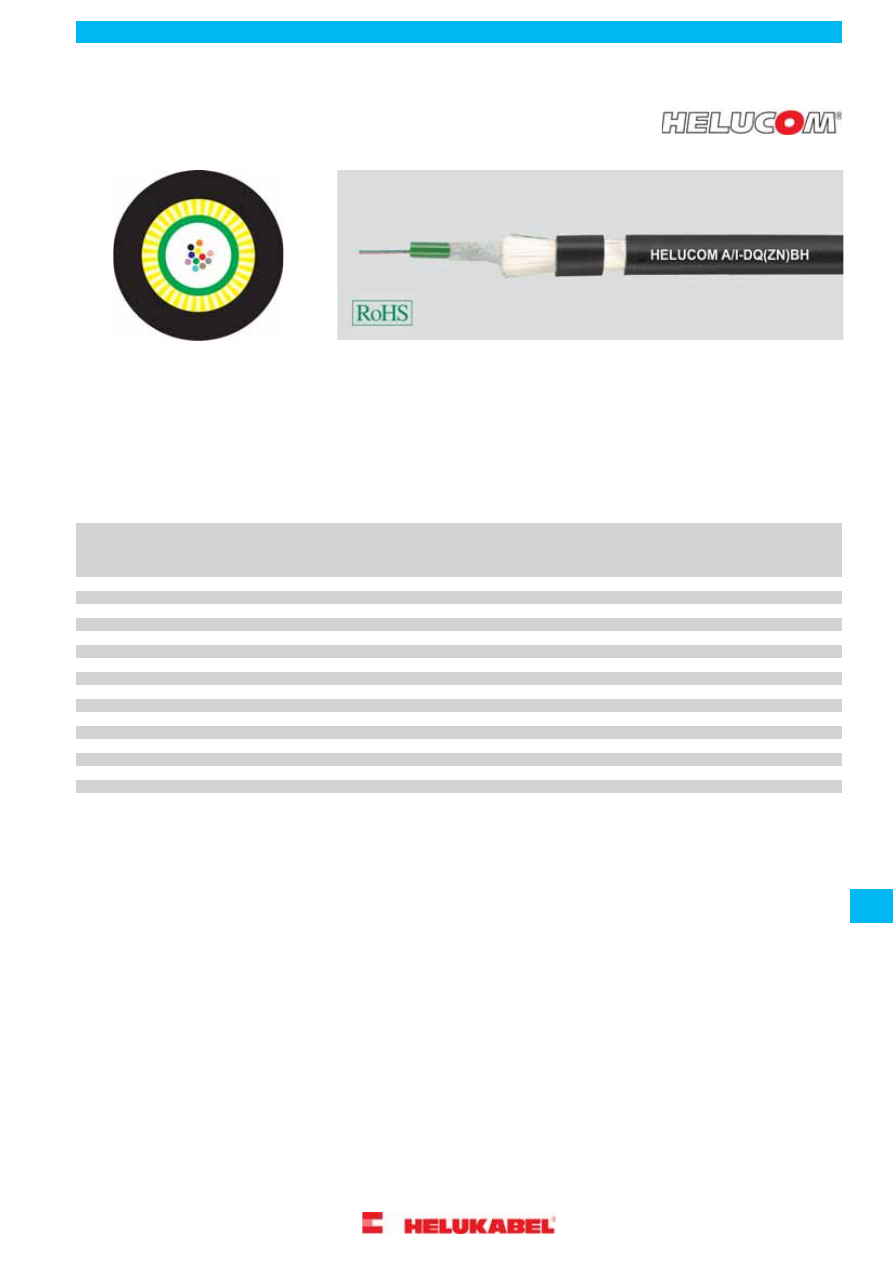

Универсальный

волоконно-оптический кабель

в соответствии с DIN VDE 0888

A/I-DQ(ZN)BH, центральный





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: свободный буфер
Компенсатор растяжения: стеклонити

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +60°C

Тип армирования: стеклонити
Материал внешней оболочки: FRNC
Цвет внешней оболочки: черный

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034
Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

80270

75,0

300

1,50

150,0

2500

10,0

4

OM2

многомодовый G50/125

4

A/I-DQ(ZN)BH

80276

75,0

300

1,50

150,0

2500

10,0

4

OM1

многомодовый G62,5/125

4

A/I-DQ(ZN)BH

80264

75,0

300

1,50

150,0

2500

10,0

4

ITU-T G0,652

одномодовый E9/125

4

A/I-DQ(ZN)BH

80271

75,0

300

1,50

150,0

2500

10,0

6

OM2

многомодовый G50/125

6

A/I-DQ(ZN)BH

80265

75,0

300

1,50

150,0

2500

10,0

6

OM1

многомодовый G62,5/125

6

A/I-DQ(ZN)BH

80272

75,0

300

1,50

150,0

2500

10,0

6

ITU-T G0,652

одномодовый E9/125

6

A/I-DQ(ZN)BH

80273

75,0

300

1,50

150,0

2500

10,0

8

OM2

многомодовый G50/125

8

A/I-DQ(ZN)BH

80274

75,0

300

1,50

150,0

2500

10,0

8

OM1

многомодовый G62,5/125

8

A/I-DQ(ZN)BH

80275

75,0

300

1,50

150,0

2500

10,0

8

ITU-T G0,652

одномодовый E9/125

8

A/I-DQ(ZN)BH

80681

75,0

300

1,50

150,0

2500

10,0

12

OM2

многомодовый G50/125

12

A/I-DQ(ZN)BH

80278

75,0

300

1,50

150,0

2500

10,0

12

OM1

многомодовый G62,5/125

12

A/I-DQ(ZN)BH

80279

75,0

300

1,50

150,0

2500

10,0

12

ITU-T G0,652

одномодовый E9/125

12

A/I-DQ(ZN)BH

80280

85,0

300

1,50

150,0

2500

10,0

16

OM2

многомодовый G50/125

16

A/I-DQ(ZN)BH

80281

85,0

300

1,50

150,0

2500

10,0

16

OM1

многомодовый G62,5/125

16

A/I-DQ(ZN)BH

80851

85,0

300

1,50

150,0

2500

10,0

16

ITU-T G0,652

одномодовый E9/125

16

A/I-DQ(ZN)BH

80725

85,0

300

1,50

150,0

2500

10,0

24

OM2

многомодовый G50/125

24

A/I-DQ(ZN)BH

82431

85,0

300

1,50

150,0

2500

10,0

24

OM1

многомодовый G62,5/125

24

A/I-DQ(ZN)BH



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

представлены в исполнении с центральной жилой, а также с витыми жилами. Они предназначены для внутренней

и наружной прокладки в зданиях и сооружениях. Их особенно целесообразно использовать в тех местах, где необходимо проложить кабель
одним куском из внутренней области во внешнюю без дополнительного использования муфт. Благодаря черной, устойчивой к УФ-излучению
оболочке и защите от грызунов кабель прекрасно подходит для наружного применения. Безгалогеновая оболочка обеспечивает высокий
уровень безопасности.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

615

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Универсальный

волоконно-оптический кабель

в соответствии с DIN VDE 0888

A/I-DQ(ZN)BH, витой





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: свободный буфер
Силовой элемент: GRP стеклопластик

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +60°C

Компенсатор растяжения: стеклонити
Тип армирования: стеклонити
Материал внешней оболочки: FRNC

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034

Цвет внешней оболочки: черный

Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

81495

90,0

600

2,00

165,0

2700

11,0

12

OM2

многомодовый G50/125

24

A/I-DQ(ZN)BH

802263

90,0

600

2,00

165,0

2700

11,0

12

OM1

многомодовый G62,5/125

24

A/I-DQ(ZN)BH

80846

90,0

600

2,00

165,0

2700

11,0

12

ITU-T G0,652

одномодовый E9/125

24

A/I-DQ(ZN)BH

802261

90,0

600

2,00

165,0

2700

11,0

12

OM2

многомодовый G50/125

48

A/I-DQ(ZN)BH

802264

90,0

600

2,00

165,0

2700

11,0

12

OM1

многомодовый G62,5/125

48

A/I-DQ(ZN)BH

802266

90,0

600

2,00

165,0

2700

11,0

12

ITU-T G0,652

одномодовый E9/125

48

A/I-DQ(ZN)BH

802281

90,0

600

2,00

165,0

2700

11,0

12

ITU-T G0,652

одномодовый E9/125

48

A/I-DQ(ZN)BH

802262

90,0

600

2,00

165,0

2700

11,0

12

OM2

многомодовый G50/125

60

A/I-DQ(ZN)BH

802265

90,0

600

2,00

165,0

2700

11,0

12

OM1

многомодовый G62,5/125

60

A/I-DQ(ZN)BH

802267

90,0

600

2,00

165,0

2700

11,0

12

ITU-T G0,652

одномодовый E9/125

60

A/I-DQ(ZN)BH

802268

100,0

600

2,10

175,0

2700

11,5

12

OM2

многомодовый G50/125

72

A/I-DQ(ZN)BH

802271

100,0

600

2,10

175,0

2700

11,5

12

OM1

многомодовый G62,5/125

72

A/I-DQ(ZN)BH

802274

100,0

600

2,10

175,0

2700

11,5

12

ITU-T G0,652

одномодовый E9/125

72

A/I-DQ(ZN)BH

802269

130,0

600

2,40

190,0

3000

12,5

12

OM2

многомодовый G50/125

84

A/I-DQ(ZN)BH

802272

130,0

600

2,40

190,0

3000

12,5

12

OM1

многомодовый G62,5/125

84

A/I-DQ(ZN)BH

802275

130,0

600

2,40

190,0

3000

12,5

12

ITU-T G0,652

одномодовый E9/125

84

A/I-DQ(ZN)BH

802270

130,0

600

2,80

190,0

3000

12,5

12

OM2

многомодовый G50/125

96

A/I-DQ(ZN)BH

802273

130,0

600

2,80

190,0

3000

12,5

12

OM1

многомодовый G62,5/125

96

A/I-DQ(ZN)BH

802276

130,0

600

2,80

190,0

3000

12,5

12

ITU-T G0,652

одномодовый E9/125

96

A/I-DQ(ZN)BH



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

представлены в исполнении с центральной жилой, а также с витыми жилами. Они предназначены для внутренней

и наружной прокладки в зданиях и сооружениях. Их особенно целесообразно использовать в тех местах, где необходимо проложить кабель
одним куском из внутренней области во внешнюю без дополнительного использования муфт. Благодаря черной, устойчивой к УФ-излучению
оболочке и защите от грызунов кабель прекрасно подходит для наружного применения. Безгалогеновая оболочка обеспечивает высокий
уровень безопасности.

616

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FS30

Волоконно-оптический

кабель с сохранением

функциональности

в соответствии со стандартом DIN 4102-12

A/I-DQ(ZN)BH





Другие свойства

Температурный диапазон

Прокладка, мин.: -10°C

Структура кабеля

Тип жилы: свободный буфер
Компенсатор растяжения: арамид

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -25°C
Эксплуатация, макс.: +60°C

Тип армирования: стеклонити
Материал внешней оболочки: FR/LSOH
Цвет внешней оболочки: красный

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034
Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению
Сохранение работоспособности: E30





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

801217

102,0

200

1,08

80,0

1000

7,8

4

OM2

многомодовый G50/125

4

A/I-DQ(ZN)BH

801218

102,0

200

1,08

80,0

1000

7,8

4

OM1

многомодовый G62,5/125

4

A/I-DQ(ZN)BH

801219

102,0

200

1,08

80,0

1000

7,8

4

ITU-T G0,652

одномодовый E9/125

4

A/I-DQ(ZN)BH

801220

102,0

200

1,08

80,0

1000

7,8

12

OM2

многомодовый G50/125

12

A/I-DQ(ZN)BH

801221

102,0

200

1,08

80,0

1000

7,8

12

OM1

многомодовый G62,5/125

12

A/I-DQ(ZN)BH

801190

102,0

200

1,08

80,0

1000

7,8

12

ITU-T G0,652

одномодовый E9/125

12

A/I-DQ(ZN)BH



Допускаются технические изменения.



Применение

Кабели серии HELUCOM

®

E30 сохраняют работоспособность 30 минут (E30) в соответствии с DIN 4102-12. Это обеспечивается специальной

конструкцией и применением материалов повышенного качества. Кабели в комплекте с аксессуарами обеспечивают полную работоспособность
систем связи в таких зонах, как тоннели и здания. По запросу могут также поставляться с числом волокон более 12 как витая конструкция.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

617

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FS90

Волоконно-оптический

кабель с сохранением

функциональности

в соответствии со стандартом IEC 60331-25

A/I-D(ZN)BH(SR)H





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: свободный буфер
Компенсатор растяжения: стеклонити

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +70°C

Материал внутренней оболочки: FRNC
Тип армирования: стальная лента
Материал внешней оболочки: FR/LSOH

Трудновоспламеняемый в соответствии с
IEC 60332-1 и -3
Плотность дыма в соотв. с IEC 61034

Цвет внешней оболочки: черный

Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Влагостойкий в поперечном направлении
Устойчив к ультрафиолетовому излучению
Сохранение работоспособности: IEC 60794/
IEC 60331-25





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

803917

216,0

300

6,20

180,0

1500

12,7

4

OM2

многомодовый G50/125

4

A/I-D(ZN)BH(SR)H

803919

216,0

300

6,20

180,0

1500

12,7

4

ITU-T G0,652

одномодовый E9/125

4

A/I-D(ZN)BH(SR)H

803918

216,0

300

6,20

180,0

1500

12,7

12

OM2

многомодовый G50/125

12

A/I-D(ZN)BH(SR)H

803920

216,0

300

6,20

180,0

1500

12,7

12

ITU-T G0,652

одномодовый E9/125

12

A/I-D(ZN)BH(SR)H



Допускаются технические изменения.



Применение

Кабели серии HELUCOM

®

FS90 сохраняют работоспособность в течение 90 минут в соответствии с IEC 60331-25 (температура воспламенения

до 750 °C). Это обеспечивается специальной конструкцией и применением материалов повышенного качества. Кабели в комплекте с
аксессуарами обеспечивают полную работоспособность систем связи в таких зонах как тоннели и здания. По запросу могут также поставляться
с числом волокон более 12 как витая конструкция.

618

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

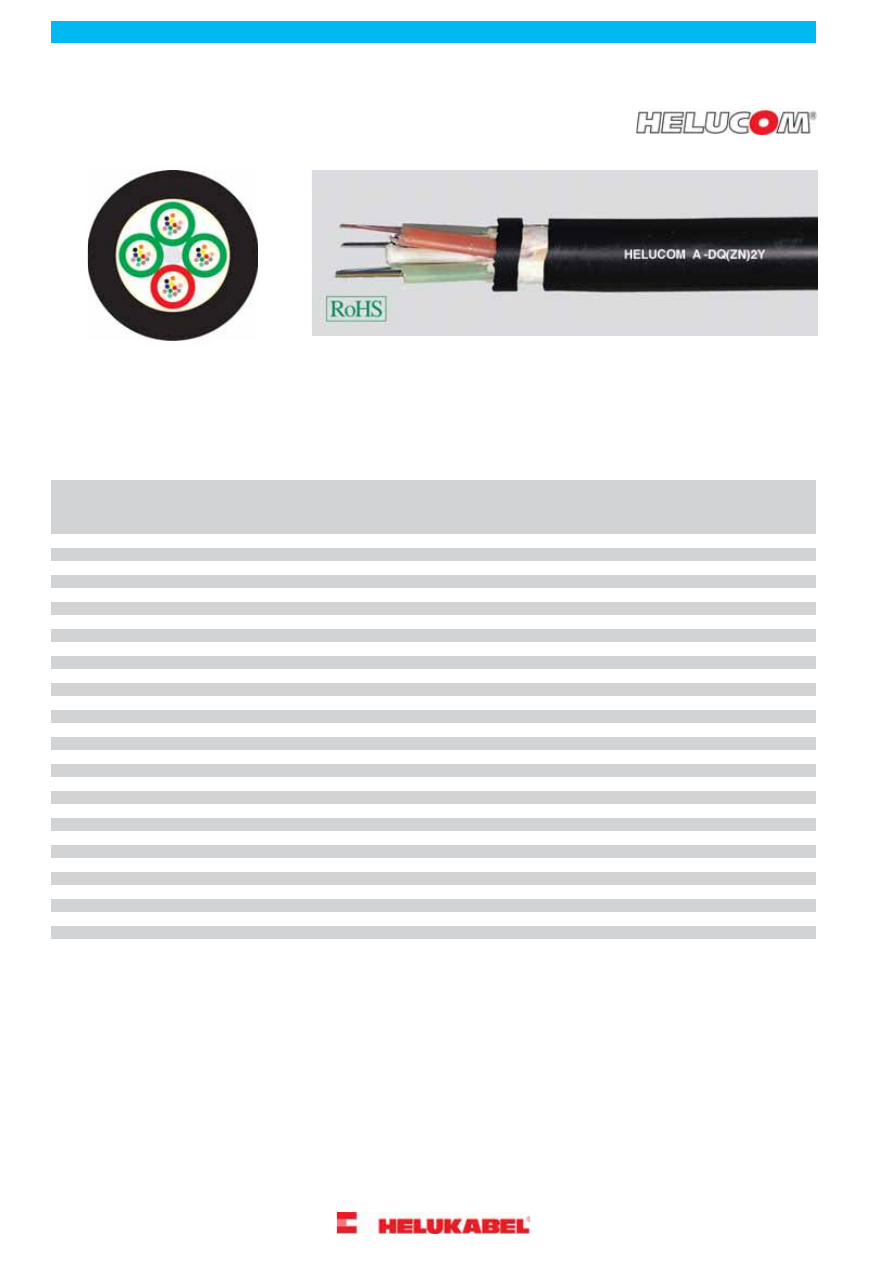

Волоконно-оптический кабель для

внешней прокладки

в соответствии с DIN VDE 0888

A-DQ(ZN)2Y, центральный





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: свободный буфер
Компенсатор растяжения: стеклонити

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +60°C

Материал внешней оболочки: PE
Цвет внешней оболочки: черный

Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

80148

40,0

250

1,60

130,0

1500

8,8

2

OM2

многомодовый G50/125

2

A-DQ(ZN)2Y

80164

40,0

250

1,60

130,0

1500

8,8

2

OM1

многомодовый G62,5/125

2

A-DQ(ZN)2Y

80131

40,0

250

1,60

130,0

1500

8,8

2

ITU-T G0,652

одномодовый E9/125

2

A-DQ(ZN)2Y

80149

40,0

250

1,60

130,0

1500

8,8

4

OM2

многомодовый G50/125

4

A-DQ(ZN)2Y

80165

40,0

250

1,60

130,0

1500

8,8

4

OM1

многомодовый G62,5/125

4

A-DQ(ZN)2Y

80132

40,0

250

1,60

130,0

1500

8,8

4

ITU-T G0,652

одномодовый E9/125

4

A-DQ(ZN)2Y

80150

40,0

250

1,60

130,0

1500

8,8

6

OM2

многомодовый G50/125

6

A-DQ(ZN)2Y

80166

40,0

250

1,60

130,0

1500

8,8

6

OM1

многомодовый G62,5/125

6

A-DQ(ZN)2Y

80133

40,0

250

1,60

130,0

1500

8,8

6

ITU-T G0,652

одномодовый E9/125

6

A-DQ(ZN)2Y

80151

40,0

250

1,60

130,0

1500

8,8

8

OM2

многомодовый G50/125

8

A-DQ(ZN)2Y

80167

40,0

250

1,60

130,0

1500

8,8

8

OM1

многомодовый G62,5/125

8

A-DQ(ZN)2Y

80134

40,0

250

1,60

130,0

1500

8,8

8

ITU-T G0,652

одномодовый E9/125

8

A-DQ(ZN)2Y

80153

40,0

250

1,60

130,0

1500

8,8

12

OM2

многомодовый G50/125

12

A-DQ(ZN)2Y

80169

40,0

250

1,60

130,0

1500

8,8

12

OM1

многомодовый G62,5/125

12

A-DQ(ZN)2Y

80136

40,0

250

1,60

130,0

1500

8,8

12

ITU-T G0,652

одномодовый E9/125

12

A-DQ(ZN)2Y

80154

70,0

250

1,80

130,0

1500

8,8

16

OM2

многомодовый G50/125

16

A-DQ(ZN)2Y

80170

70,0

250

1,80

130,0

1500

8,8

16

OM1

многомодовый G62,5/125

16

A-DQ(ZN)2Y

80137

70,0

250

1,80

130,0

1500

8,8

16

ITU-T G0,652

одномодовый E9/125

16

A-DQ(ZN)2Y

80155

70,0

250

1,80

130,0

1500

8,8

24

OM2

многомодовый G50/125

24

A-DQ(ZN)2Y

80171

70,0

250

1,80

130,0

1500

8,8

24

OM1

многомодовый G62,5/125

24

A-DQ(ZN)2Y

80138

70,0

250

1,80

130,0

1500

8,8

24

ITU-T G0,652

одномодовый E9/125

24

A-DQ(ZN)2Y



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

отличаются удобной для монтажа конструкцией. Вокруг центральной жилы укладывается композитный материал

из флиса, который препятствует растяжению и обеспечивает продольную водонепроницаемость кабеля. Кроме этого, конструктивные
особенности кабеля не предполагают использования смазки. То есть нет необходимости вытирать гель. Эта конструкция специально
предназначена для прокладки кабеля в земле, в трубах и трассах, где отсутствует вероятность повреждения кабеля грызунами.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

619

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель для

внешней прокладки

в соответствии с DIN VDE 0888

A-DQ(ZN)2Y, витой





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: свободный буфер
Силовой элемент: GRP стеклопластик

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +60°C

Компенсатор растяжения: стеклонити
Материал внешней оболочки: PE
Цвет внешней оболочки: черный

Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

80156

70,0

400

2,50

200,0

2500

10,0

12

OM2

многомодовый G50/125

24

A-DQ(ZN)2Y

80172

70,0

400

2,50

200,0

2500

10,0

12

OM1

многомодовый G62,5/125

24

A-DQ(ZN)2Y

80139

70,0

400

2,50

200,0

2500

10,0

12

ITU-T G0,652

одномодовый E9/125

24

A-DQ(ZN)2Y

80448

70,0

400

2,50

200,0

2500

10,0

12

OM2

многомодовый G50/125

36

A-DQ(ZN)2Y

80449

70,0

400

2,50

200,0

2500

10,0

12

OM1

многомодовый G62,5/125

36

A-DQ(ZN)2Y

80450

70,0

400

2,50

200,0

2500

10,0

12

ITU-T G0,652

одномодовый E9/125

36

A-DQ(ZN)2Y

80447

70,0

400

2,50

200,0

2500

10,0

12

OM2

многомодовый G50/125

48

A-DQ(ZN)2Y

80446

70,0

400

2,50

200,0

2500

10,0

12

OM1

многомодовый G62,5/125

48

A-DQ(ZN)2Y

80445

70,0

400

2,50

200,0

2500

10,0

12

ITU-T G0,652

одномодовый E9/125

48

A-DQ(ZN)2Y

80159

70,0

400

2,50

200,0

2500

10,0

12

OM2

многомодовый G50/125

60

A-DQ(ZN)2Y

80175

70,0

400

2,50

200,0

2500

10,0

12

OM1

многомодовый G62,5/125

60

A-DQ(ZN)2Y

80142

70,0

400

2,50

200,0

2500

10,0

12

ITU-T G0,652

одномодовый E9/125

60

A-DQ(ZN)2Y

80444

75,0

400

2,60

210,0

2500

10,5

12

OM2

многомодовый G50/125

72

A-DQ(ZN)2Y

80443

75,0

400

2,60

210,0

2500

10,5

12

OM1

многомодовый G62,5/125

72

A-DQ(ZN)2Y

80442

75,0

400

2,60

210,0

2500

10,5

12

ITU-T G0,652

одномодовый E9/125

72

A-DQ(ZN)2Y

80160

110,0

400

3,30

230,0

2700

11,5

12

OM2

многомодовый G50/125

84

A-DQ(ZN)2Y

80176

110,0

400

3,30

230,0

2700

11,5

12

OM1

многомодовый G62,5/125

84

A-DQ(ZN)2Y

80143

110,0

400

3,30

230,0

2700

11,5

12

ITU-T G0,652

одномодовый E9/125

84

A-DQ(ZN)2Y

80441

110,0

400

3,30

230,0

2700

11,5

12

OM2

многомодовый G50/125

96

A-DQ(ZN)2Y

80440

110,0

400

3,30

230,0

2700

11,5

12

OM1

многомодовый G62,5/125

96

A-DQ(ZN)2Y

80439

110,0

400

3,30

230,0

2700

11,5

12

ITU-T G0,652

одномодовый E9/125

96

A-DQ(ZN)2Y

80161

130,0

400

4,00

260,0

2700

13,0

12

OM2

многомодовый G50/125

108

A-DQ(ZN)2Y

80177

130,0

400

4,00

260,0

2700

13,0

12

OM1

многомодовый G62,5/125

108

A-DQ(ZN)2Y

80144

130,0

400

4,00

260,0

2700

13,0

12

ITU-T G0,652

одномодовый E9/125

108

A-DQ(ZN)2Y

80162

130,0

400

4,00

260,0

2700

13,0

12

OM2

многомодовый G50/125

120

A-DQ(ZN)2Y

80178

130,0

400

4,00

260,0

2700

13,0

12

OM1

многомодовый G62,5/125

120

A-DQ(ZN)2Y

80146

130,0

400

4,00

260,0

2700

13,0

12

ITU-T G0,652

одномодовый E9/125

120

A-DQ(ZN)2Y

80438

150,0

400

5,00

280,0

2700

14,0

12

OM2

многомодовый G50/125

144

A-DQ(ZN)2Y

80437

150,0

400

5,00

280,0

2700

14,0

12

OM1

многомодовый G62,5/125

144

A-DQ(ZN)2Y

80436

150,0

400

5,00

280,0

2700

14,0

12

ITU-T G0,652

одномодовый E9/125

144

A-DQ(ZN)2Y



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

отличаются удобной для монтажа и предельно прочной на растяжение конструкцией. Вокруг витых жил

укладывается композитный материал из флиса, который препятствует растяжению и обеспечивает продольную водонепроницаемость кабеля.
Кроме этого, конструктивные особенности кабеля не предполагают использования смазки. То есть нет необходимости вытирать гель. Подобная
конструкция используется для прокладки кабеля в земле, в трубах и трассах на участках с высокими нагрузками на растяжение и сжатие. Но
она предназначена для использования в местах, где отсутствует вероятность повреждения кабеля грызунами.

620

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     69      70      71      72     ..
