HELUKABEL. Каталог продукции (2015 год) - часть 70





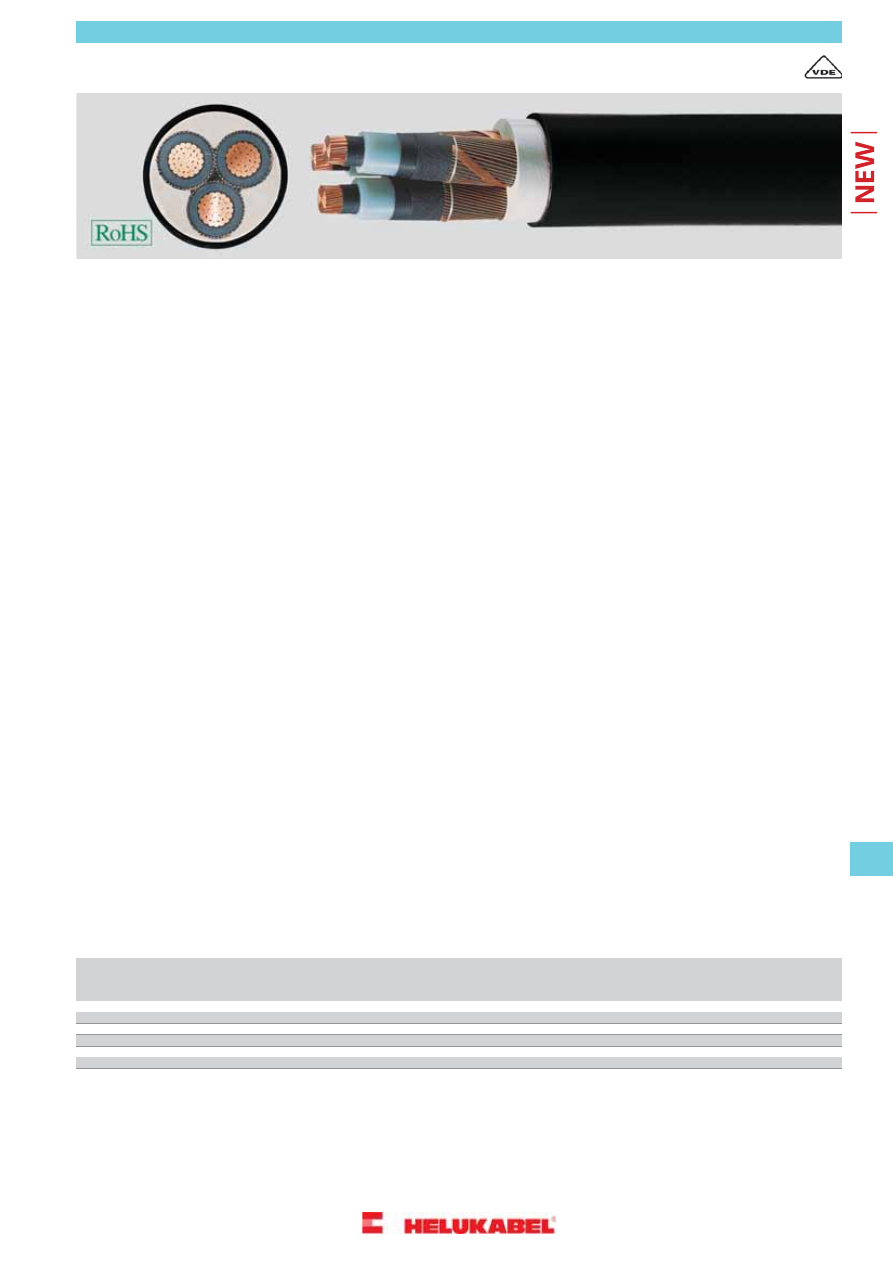

N2XSEH 3x ... 6/10кВ

XLPE-изоляция, экранированный, безгалогеновый





Свойства

Структура

Технические характеристики

Медные многопроволочные проводник в
соответствии с DIN VDE 0295 кл.2, BS 6360
кл.2, IEC 60228 кл.2

Трехжильный кабель среднего напряжения
с XLPE изоляцией в соответствии с DIN VDE
0276 или IEC 60502

Безгалогеновый, не выделяющий
коррозиооных и токсичных газов

Не способствует распространению горения

• Температрурный диапазон

при прокладке до -20°C

Внутренний токопроводящий слой

Низкое выделение дыма

Изоляция из сшитого полиэтилена X:LPE

Используемые при изготовлении

• Рабочая температура

макс. +90°C

Внешний токопроводящий слой,
экструдированный и прочно сшитый с
изоляцией жил

Материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

• Температура при коротком

замыкании

проводник +250°C
экран +350°C
(время короткого замыкания макс. 5 с)

Проводящая обмотка

Примечание по монтажу
Экструдированный внешний
токопроводящий слой прочно сшит с
изоляцией для обеспечения оптимальной
эксплуатационной безопасности. Поэтому

Экран: оплетка из медных проволок с
одной или двумя спиральными
проводящими лентами

Скрутка жил

• Номинально напряжение

U

0

/U 6/10 кВ

при монтаже рекомендуется использовать

Общая экструдированная обмотка

• Рабочее напряжение

 макс. 12 кВ

специальный инструмент для снятия
оболочки.

Внешняя безгалогеновая оболочка

• Испытательное напряжение

15 кВ

Цвет оболочки - черный

• Испытательно напряжение

постоянного тока

 48 кВ

Испытания

Самозатухающий и не распространяющий
горение в соответствии с
DIN VDE 0482-332-1-2, DIN EN 60332-1-2,
IEC 60332-1 (DIN VDE 0472 раздел 804,
ттп испытания B)

• Минимальный радиус изгиба

15xØ кабеля

• Испытания

в соответствии с  DIN VDE 0276 и IEC 60502

Коррозионная активность газов при
горении в соответствии с DIN VDE 0482
часть 267, DIN EN 50267-2-2,
IEC 60754-2 ( DIN VDE 0472 часть 813)

Безгалогеновый в соотвествии с  DIN VDE
0482 часть 267, DIN EN 50267-2-1,
IEC 60754-1 (соответствует DIN VDE 0472
часть 815)

Плотность дыма в соответствии с  DIN VDE
0482 часть 1034-1+2, DIN EN
61034-1+2, IEC 61034-1+2, BS 7622 часть
1+2 (ранее DIN VDE 0472 часть 816)



Примечания

rm = круглый проводник,
многопроволочный



Применение

Используется для прокладки внутри помещений и в кабель-каналах, для стационарной прокладки на открытом воздухе, в земле и воде, а
также в промышленных и распределительных установках  и электростанциях.  Ограниченно годен для прокладки в земле, если существует
опасность механического повреждения оболочки. Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний
токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую
безопасность его эксплуатации





AWG-№

Вес
прибл. кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Толщина стенки
оболочки
Номинальное значение
мм

Сечение
экрана
мм²

Толщина
изолирующей
стенки
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

1

3800,0

1670,0

50,0

2,5

16

3,4

rm / 16

3 x 50

38041

2/0

4650,0

2250,0

54,0

2,5

16

3,4

rm / 16

3 x 70

38042

3/0

5700,0

2995,0

58,0

2,5

16

3,4

rm / 16

3 x 95

38043

4/0

6800,0

3715,0

61,0

2,5

16

3,4

rm / 16

3 x 120

38044

300 kcmil

7900,0

4635,0

65,0

2,5

25

3,4

rm / 25

3 x 150

38045

350 kcmil

9350,0

5645,0

68,0

2,5

25

3,4

rm / 25

3 x 185

38046

500 kcmil

11450,0

7274,0

74,0

2,5

25

3,4

rm / 25

3 x 240

38047



Допускаются технические изменения. (RQ03)

603

Силовые кабели / Кабели среднего напряжения

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

607

R

ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ HELUCOM

®



Волоконно-оптический кабель для внутренней прокладки I-VH, I-V11Y, I-VHH,I-V11Y11Y

608

Волоконно-оптический кабель типа Breakout I-V(ZN)HH

609

Волоконно-оптический кабель типа Minibreakout I-V(ZN)H

610

Волоконно-оптический кабель для внутренней прокладки I-D(ZN)H

611

Универсальный волоконно-оптический кабель типа Minibreakoutkabel A/I-VQ(ZN)BH

612

HELUCOM

®

 Универсальный волоконно-оптический кабель A/IDQ(ZN)BH

613

HELUCOM

®

 Универсальный волоконно-оптический кабель A/IDQ(ZN)BH OM3 + OM4

614

Универсальный волоконно-оптический кабель A/I-DQ(ZN)BH центральн.

615

Универсальный волоконно-оптический кабель A/I-DQ(ZN)BH скрутка

616

Волоконно-оптический кабель с сохранением функциональности A-DQ(ZN)BH E30

617

Волоконно-оптический кабель с сохранением функциональности A/I-D(ZN)BH(SR)H FS90

618

Волоконно-оптический кабель для внешней прокладки A-DQ(ZN)2Y, центральн.

619

Волоконно-оптический кабель для внешней прокладки A-DQ(ZN)2Y, скрутка

620

HELUCOM

®

 Волоконно-оптический кабель для внешней прокладки в соответствии с

DIN VDE A-DQ(ZN)B2Y, центральн.

621

Волоконно-оптический кабель для внешней прокладки A-DQ(ZN)B2Y, центральн.

622

Волоконно-оптический кабель для внешней прокладки A-DQ(ZN)B2Y; скрутка

623

Волоконно-оптический кабель для внешней прокладки HELUCOM

®

pact A-DQ(ZN)B2Y

комбинированный, скрутка

624

Волоконно-оптический кабель для внешней прокладки HELUCOM

®

 A-DQ(ZN)B2Y,

комбинированный, скрутка

625

Волоконно-оптический кабель для внешней прокладки A-DF(ZN)2Y

626

Волоконно-оптический кабель для внешней прокладки A-DF(ZN)B2Y

627

Волоконно-оптический кабель для внешней прокладки A-DF(ZN)2Y4Y

628

Волоконно-оптический кабель для внешней прокладки Micro A-DQ2Y, центральн.

629

Волоконно-оптический кабель для внешней прокладки Micro A-DQ2Y, скрутка

630

Волоконно-оптический кабель для внешней прокладки A-DQ(ZN)SR2Y

631

Волоконно-оптический кабель для внешней прокладки A-DF(ZN)2Y(SR)2Y

632

Волоконно-оптический кабель для внешней прокладки, гибридный A-DSQ(ZN)B2Y

633

Волоконно-оптический кабель для внешней прокладки, гибридный A-DSF(L)(ZN)2Y

634

Волоконно-оптический кабель для воздушных линий ADSS

635

Волоконно-оптический кабель, гибкий A-V(ZN)11Y

636

Волоконно-оптический кабель, гибкий A-V(ZN)YY

637

Волоконно-оптический кабель, гибкий AT-V(ZN)H(ZN)11Y, AT-V(ZN)Y(ZN)Y

638

Волоконно-оптический кабель, гибкий AT-V(ZN)YY

639

Волоконно-оптический кабель типа Breakout AT-V(ZN)HH(BN)2Y

640

Волоконно-оптический кабель, особо прочный AT-VYY

641

Волоконно-оптический кабель, гибкий HCS I-VH, I-VHH

642

Волоконно-оптический кабель типа Breakout, гибкий HCS AT-V(ZN)HH

643

Волоконно-оптический кабель типа Breakout, особо прочный, гибкий HCS I-V(ZN)YY

644

Волоконно-оптический кабель типа Breakout, особо прочный, гибкий HCS I-V(ZN)Y11Y

645

Волоконно-оптический кабель типа Breakout, особо прочный HCS AT-VQH(ZN)B2Y

646

Универсальный волоконно-оптический кабель HCS A/IDQ(ZN)BH

647

Промышленный волоконно-оптический кабель I-V2Y, I-V2Y(ZN)11Y

648

Промышленный волоконно-оптический кабель I-V4Y(ZN)11Y

649

-------------------------------------------------------------------------------------------------------------------------------------------------------------

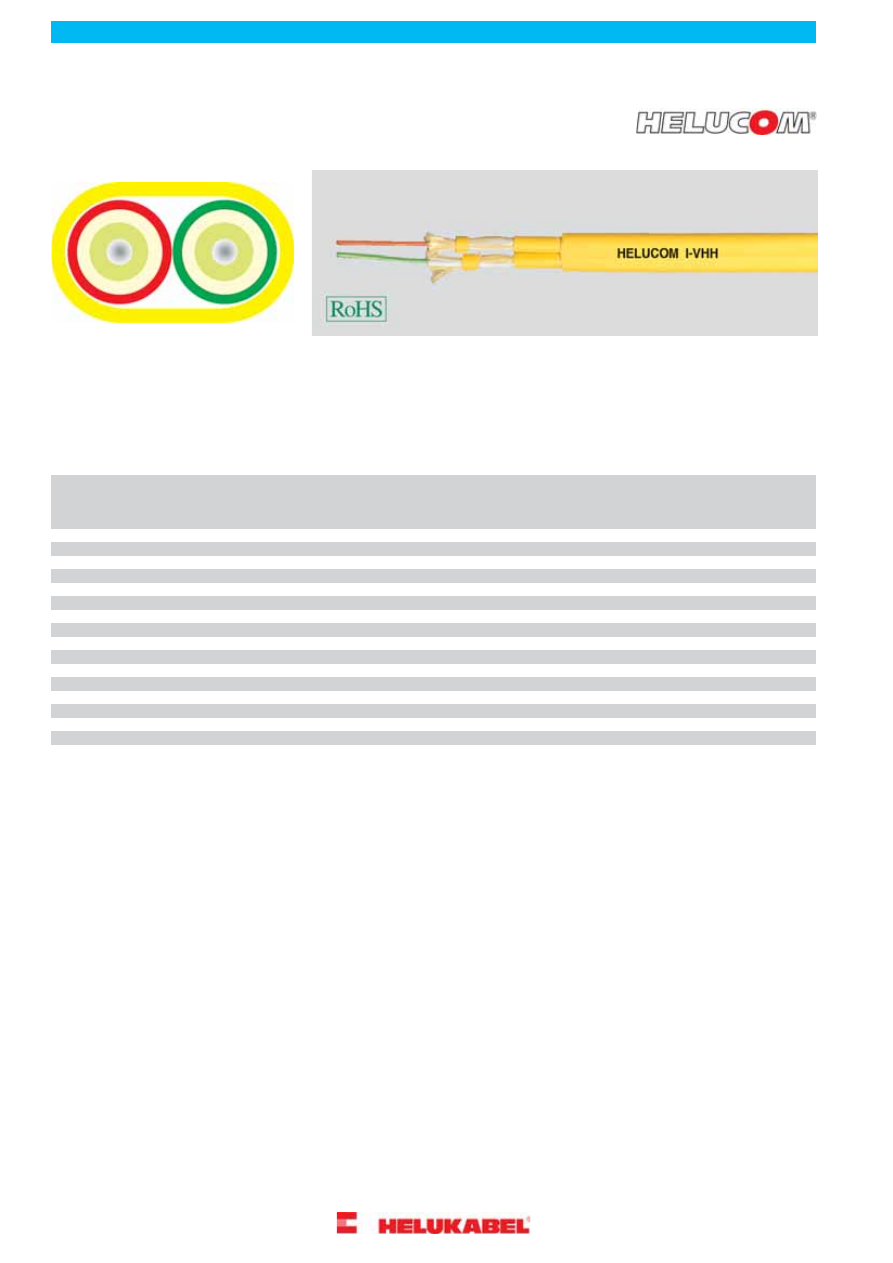

Волоконно-оптический кабель для

внутренней прокладки

в соответствии с DIN VDE 0888

I-VH, I-V11Y, I-VHH, I-V11Y11Y





Другие свойства

Температурный диапазон

Прокладка, мин.: 0°C

Структура кабеля

Тип жилы: плотный буфер
Компенсатор растяжения: арамид

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: 0°C
Эксплуатация, макс.: +60°C

Материал внешней оболочки: FRNC
Цвет внешней оболочки: желтый

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие Н

Внешний Ø
прибл. мм

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

80783

8,7

10

0,17

40

300

2,6

OM2

многомодовый G50/125

1

I-VH

80782

8,7

10

0,17

40

300

2,6

OM1

многомодовый G62,5/125

1

I-VH

80784

8,7

10

0,17

40

300

2,6

ITU-T G0,652

одномодовый E9/125

1

I-VH

80316

17,5

10

0,24

40

400

2,6 x 5,6

OM2

многомодовый G50/125

2

I-VH

804256

17,5

10

0,24

40

400

2,6 x 5,6

OM3

многомодовый G50/125

2

I-VH

80699

17,5

10

0,24

40

400

2,6 x 5,6

OM1

многомодовый G62,5/125

2

I-VH

80785

17,5

10

0,24

40

400

2,6 x 5,6

ITU-T G0,652

одномодовый E9/125

2

I-VH

82408

14,0

20

2,80

40

400

2,6 x 5,6

OM2

многомодовый G50/125

2

I-V11Y

82410

14,0

20

2,80

40

400

2,6 x 5,6

OM1

многомодовый G62,5/125

2

I-V11Y

82411

14,0

20

2,80

40

400

2,6 x 5,6

ITU-T G0,652

одномодовый E9/125

2

I-V11Y

80789

20,0

20

0,57

50

600

3,6 x 6,2

OM2

многомодовый G50/125

2

I-VHH

804254

20,0

20

0,57

50

600

3,6 x 6,2

OM3

многомодовый G50/125

2

I-VHH

80790

20,0

20

0,57

50

600

3,6 x 6,2

OM1

многомодовый G62,5/125

2

I-VHH

80791

20,0

20

0,57

50

600

3,6 x 6,2

ITU-T G0,652

одномодовый E9/125

2

I-VHH

82409

16,0

20

4,20

60

600

3,6 x 6,2

OM2

многомодовый G50/125

2

I-V11Y11Y

81900

16,0

20

4,20

60

600

3,6 x 6,2

OM1

многомодовый G62,5/125

2

I-V11Y11Y

82412

16,0

20

4,20

60

600

3,6 x 6,2

ITU-T G0,652

одномодовый E9/125

2

I-V11Y11Y



Допускаются технические изменения.



Применение

Эти одно- и двухволоконные кабели HELUCOM

®

используются внутри помещений для фиксированной прокладки, например, в кабельных

каналах. Эти кабели применяются в качестве готовых кабелей (типа pigtail), они хорошо подходят как для подключения магистральных
кабелей (соединительных), так и для шкафов коммутации. Малый диаметр и высокая гибкость делают их идеальными для использования
в коммутационных шкафах и для подключения устройств.

608

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель

типа Breakout

в соответствии с DIN VDE 0888

I-V(ZN)HH





Другие свойства

Температурный диапазон

Прокладка, мин.: 0°C

Структура кабеля

Тип жилы: плотный буфер
Компенсатор растяжения: арамид

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: 0°C
Эксплуатация, макс.: +60°C

Материал внешней оболочки: FRNC
Цвет внешней оболочки: желтый

Трудновоспламеняемый в соответствии с
IEC 60332-1 и IEC 60332-3
Плотность дыма в соотв. с IEC 61034





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

80743

40,0

150

1,00

270,0

1000

7,1

1

OM2

многомодовый G50/125

2

I-V(ZN)HH

80799

40,0

150

1,00

270,0

1000

7,1

1

OM1

многомодовый G62,5/125

2

I-V(ZN)HH

80813

40,0

150

1,00

270,0

1000

7,1

1

ITU-T G0,652

одномодовый E9/125

2

I-V(ZN)HH

80753

45,0

150

1,00

270,0

1000

7,1

1

OM2

многомодовый G50/125

4

I-V(ZN)HH

80800

45,0

150

1,00

270,0

1000

7,1

1

OM1

многомодовый G62,5/125

4

I-V(ZN)HH

80814

45,0

150

1,00

270,0

1000

7,1

1

ITU-T G0,652

одномодовый E9/125

4

I-V(ZN)HH

80754

70,0

150

1,25

270,0

1350

8,4

1

OM2

многомодовый G50/125

6

I-V(ZN)HH

80769

70,0

150

1,25

270,0

1350

8,4

1

OM1

многомодовый G62,5/125

6

I-V(ZN)HH

80815

70,0

150

1,25

270,0

1350

8,4

1

ITU-T G0,652

одномодовый E9/125

6

I-V(ZN)HH

80688

100,0

150

1,50

270,0

1500

9,3

1

OM2

многомодовый G50/125

8

I-V(ZN)HH

80801

100,0

150

1,50

270,0

1500

9,3

1

OM1

многомодовый G62,5/125

8

I-V(ZN)HH

80816

100,0

150

1,50

270,0

1500

9,3

1

ITU-T G0,652

одномодовый E9/125

8

I-V(ZN)HH

80795

165,0

150

1,85

270,0

2350

9,6

1

OM2

многомодовый G50/125

12

I-V(ZN)HH

80803

165,0

150

1,85

270,0

2350

9,6

1

OM1

многомодовый G62,5/125

12

I-V(ZN)HH

80818

165,0

150

1,85

270,0

2350

9,6

1

ITU-T G0,652

одномодовый E9/125

12

I-V(ZN)HH

80796

170,0

150

2,40

270,0

2400

15,0

1

OM2

многомодовый G50/125

16

I-V(ZN)HH

80804

170,0

150

2,40

270,0

2400

15,0

1

OM1

многомодовый G62,5/125

16

I-V(ZN)HH

80819

170,0

150

2,40

270,0

2400

15,0

1

ITU-T G0,652

одномодовый E9/125

16

I-V(ZN)HH

80798

220,0

150

3,20

330,0

2400

17,5

1

OM2

многомодовый G50/125

24

I-V(ZN)HH

80806

220,0

150

3,20

330,0

2400

17,5

1

OM1

многомодовый G62,5/125

24

I-V(ZN)HH

80821

220,0

150

3,20

320,0

2400

17,5

1

ITU-T G0,652

одномодовый E9/125

24

I-V(ZN)HH



Допускаются технические изменения.



Применение

Кабели серии HELUCOM

®

типа Breakout изготовлены так, чтобы заменить процедуру сращивания жил на объекте. Они используются

преимущественно внутри помещений для коротких и средних линий передач. Штекеры оптоволоконных кабелей монтируются непосредственно
на отдельные жилы. Поэтому отпадает необходимость в сращивании жил и применении оптических муфт. Предварительно оконцованные
кабели требуется лишь проложить, и они сразу готовы к применению.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

609

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель

типа Minibreakout

в соответствии с DIN VDE 0888

I-V(ZN)H





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: полуплотный буфер
Компенсатор растяжения: арамид

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -10°C
Эксплуатация, макс.: +60°C

Материал внешней оболочки: FRNC
Цвет внешней оболочки: оранжевый

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

80435

15,0

40

0,24

60,0

400

4,0

1

OM2

многомодовый G50/125

2

I-V(ZN)H

80434

15,0

40

0,24

60,0

400

4,0

1

OM1

многомодовый G62,5/125

2

I-V(ZN)H

80433

15,0

40

0,24

60,0

400

4,0

1

ITU-T G0,652

одномодовый E9/125

2

I-V(ZN)H

80432

19,0

40

0,31

70,0

400

4,8

1

OM2

многомодовый G50/125

4

I-V(ZN)H

80431

19,0

40

0,31

70,0

400

4,8

1

OM1

многомодовый G62,5/125

4

I-V(ZN)H

80430

19,0

40

0,31

70,0

400

4,8

1

ITU-T G0,652

одномодовый E9/125

4

I-V(ZN)H

80429

23,0

40

0,35

80,0

400

5,3

1

OM2

многомодовый G50/125

6

I-V(ZN)H

80428

23,0

40

0,35

80,0

400

5,3

1

OM1

многомодовый G62,5/125

6

I-V(ZN)H

80427

23,0

40

0,35

80,0

400

5,3

1

ITU-T G0,652

одномодовый E9/125

6

I-V(ZN)H

80426

25,0

40

0,40

80,0

500

5,3

1

OM2

многомодовый G50/125

8

I-V(ZN)H

80425

25,0

40

0,40

80,0

500

5,3

1

OM1

многомодовый G62,5/125

8

I-V(ZN)H

80424

25,0

40

0,40

80,0

500

5,3

1

ITU-T G0,652

одномодовый E9/125

8

I-V(ZN)H

80423

32,0

40

0,53

90,0

600

6,0

1

OM2

многомодовый G50/125

10

I-V(ZN)H

80422

32,0

40

0,53

90,0

600

6,0

1

OM1

многомодовый G62,5/125

10

I-V(ZN)H

80421

32,0

40

0,53

90,0

600

6,0

1

ITU-T G0,652

одномодовый E9/125

10

I-V(ZN)H

80420

40,0

40

0,61

110,0

800

7,0

1

OM2

многомодовый G50/125

12

I-V(ZN)H

80419

40,0

40

0,61

110,0

800

7,0

1

OM1

многомодовый G62,5/125

12

I-V(ZN)H

80418

40,0

40

0,61

110,0

800

7,0

1

ITU-T G0,652

одномодовый E9/125

12

I-V(ZN)H



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

LWL используются в сетях передачи данных внутри помещений. Большим преимуществом этого типа кабелей

является компактная конструкция. Как и для типа Breakout, штекер монтируется непосредственно на жилу.

610

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель для

внутренней прокладки

в соответствии с DIN VDE 0888

I-D(ZN)H





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: свободный буфер
Компенсатор растяжения: арамид

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +60°C

Материал внешней оболочки: FRNC
Цвет внешней оболочки: желтый

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

80631

65,0

150

1,50

120,0

1200

8,0

4

OM2

многомодовый G50/125

4

I-D(ZN)H

80882

65,0

150

1,50

120,0

1200

8,0

4

OM1

многомодовый G62,5/125

4

I-D(ZN)H

80896

65,0

150

1,50

120,0

1200

8,0

4

ITU-T G0,652

одномодовый E9/125

4

I-D(ZN)H

80868

65,0

150

1,50

120,0

1200

8,0

6

OM2

многомодовый G50/125

6

I-D(ZN)H

80883

65,0

150

1,50

120,0

1200

8,0

6

OM1

многомодовый G62,5/125

6

I-D(ZN)H

80897

65,0

150

1,50

120,0

1200

8,0

6

ITU-T G0,652

одномодовый E9/125

6

I-D(ZN)H

80869

65,0

150

1,50

120,0

1200

8,0

8

OM2

многомодовый G50/125

8

I-D(ZN)H

80884

65,0

150

1,50

120,0

1200

8,0

8

OM1

многомодовый G62,5/125

8

I-D(ZN)H

80898

65,0

150

1,50

120,0

1200

8,0

8

ITU-T G0,652

одномодовый E9/125

8

I-D(ZN)H

80793

65,0

150

1,50

120,0

1200

8,0

10

OM2

многомодовый G50/125

10

I-D(ZN)H

80885

65,0

150

1,50

120,0

1200

8,0

10

OM1

многомодовый G62,5/125

10

I-D(ZN)H

80899

65,0

150

1,50

120,0

1200

8,0

10

ITU-T G0,652

одномодовый E9/125

10

I-D(ZN)H

80045

65,0

150

1,50

120,0

1200

8,0

12

OM2

многомодовый G50/125

12

I-D(ZN)H

80879

65,0

150

1,50

120,0

1200

8,0

12

OM1

многомодовый G62,5/125

12

I-D(ZN)H

80880

65,0

150

1,50

120,0

1200

8,0

12

ITU-T G0,652

одномодовый E9/125

12

I-D(ZN)H

80870

135,0

150

1,50

120,0

1200

8,0

16

OM2

многомодовый G50/125

16

I-D(ZN)H

80886

135,0

150

1,50

120,0

1200

8,0

16

OM1

многомодовый G62,5/125

16

I-D(ZN)H

80900

135,0

150

1,50

120,0

1200

8,0

16

ITU-T G0,652

одномодовый E9/125

16

I-D(ZN)H

80872

150,0

200

2,20

190,0

3000

12,5

12

OM2

многомодовый G50/125

24

I-D(ZN)H

80871

135,0

150

1,50

140,0

1600

9,0

24

OM2

многомодовый G50/125

24

I-D(ZN)H

80888

150,0

200

2,20

190,0

3000

12,5

12

OM1

многомодовый G62,5/125

24

I-D(ZN)H

81246

135,0

150

1,50

140,0

1600

9,0

24

OM1

многомодовый G62,5/125

24

I-D(ZN)H

80902

150,0

200

2,20

190,0

3000

12,5

12

ITU-T G0,652

одномодовый E9/125

24

I-D(ZN)H

80901

135,0

150

1,50

140,0

1600

9,0

24

ITU-T G0,652

одномодовый E9/125

24

I-D(ZN)H

80875

160,0

200

2,20

200,0

3000

13,5

12

OM2

многомодовый G50/125

36

I-D(ZN)H

80891

160,0

200

2,20

200,0

3000

13,5

12

OM1

многомодовый G62,5/125

36

I-D(ZN)H

80905

160,0

200

2,20

200,0

3000

13,5

12

ITU-T G0,652

одномодовый E9/125

36

I-D(ZN)H

80877

160,0

200

2,20

200,0

3000

13,5

12

OM2

многомодовый G50/125

48

I-D(ZN)H

80893

160,0

200

2,20

200,0

3000

13,5

12

OM1

многомодовый G62,5/125

48

I-D(ZN)H

80907

160,0

200

2,20

200,0

3000

13,5

12

ITU-T G0,652

одномодовый E9/125

48

I-D(ZN)H

80878

170,0

200

2,20

200,0

3000

13,5

12

OM2

многомодовый G50/125

60

I-D(ZN)H

80894

170,0

200

2,20

200,0

3000

13,5

12

OM1

многомодовый G62,5/125

60

I-D(ZN)H

80908

170,0

200

2,20

200,0

3000

13,5

12

ITU-T G0,652

одномодовый E9/125

60

I-D(ZN)H



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

представлены в исполнении с центральной жилой, а также с витыми жилами. Они предназначены для внутренней

прокладки в зданиях и сооружениях. Безгалогеновый вариант подходит для использования, в первую очередь, в высотных домах, медицинских
учреждениях и магазинах, а также в помещениях с большим количеством ценного имущества, например, на электростанциях, в вычислительных
центрах и сооружениях с высокими требованиями к безопасности, например, в метро и станциях управления.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

611

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Универсальный

волоконно-оптический кабель

типа Minibreakoutkabel

в соответствии с DIN VDE 0888

A/I-VQ(ZN)BH





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: полуплотный буфер
Компенсатор растяжения: арамид

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +55°C

Тип армирования: стеклонити
Материал внешней оболочки: FRNC
Цвет внешней оболочки: черный

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034
Устойчив к ультрафиолетовому излучению





Арт.№

Вес
кг / км

Макс.
поперечная
нагрузка
Н / см

Пожарная
нагрузка
прибл.
МДж / м

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие
Н

Внешний
Ø
прибл.
мм

Кол-во
волокон
на жилу

Тип волокна

Разновидность волокна

Кол-во
волокон

Обозначение

82804

40,0

40

0,35

90,0

2000

6,1

1

OM2

многомодовый G50/125

4

A/I-VQ(ZN)BH

82809

40,0

40

0,35

90,0

2000

6,1

1

OM1

многомодовый G62,5/125

4

A/I-VQ(ZN)BH

82814

40,0

40

0,35

90,0

2000

6,1

1

ITU-T G0,652

одномодовый E9/125

4

A/I-VQ(ZN)BH

82805

47,0

40

0,41

100,0

2000

6,6

1

OM2

многомодовый G50/125

6

A/I-VQ(ZN)BH

82810

47,0

40

0,41

100,0

2000

6,6

1

OM1

многомодовый G62,5/125

6

A/I-VQ(ZN)BH

82815

47,0

40

0,41

100,0

2000

6,6

1

ITU-T G0,652

одномодовый E9/125

6

A/I-VQ(ZN)BH

82806

51,0

40

0,43

100,0

2000

6,6

1

OM2

многомодовый G50/125

8

A/I-VQ(ZN)BH

82811

51,0

40

0,43

100,0

2000

6,6

1

OM1

многомодовый G62,5/125

8

A/I-VQ(ZN)BH

82816

51,0

40

0,43

100,0

2000

6,6

1

ITU-T G0,652

одномодовый E9/125

8

A/I-VQ(ZN)BH

82807

65,0

40

0,61

120,0

2000

8,0

1

OM2

многомодовый G50/125

10

A/I-VQ(ZN)BH

82812

65,0

40

0,61

120,0

2000

8,0

1

OM1

многомодовый G62,5/125

10

A/I-VQ(ZN)BH

82817

65,0

40

0,61

120,0

2000

8,0

1

ITU-T G0,652

одномодовый E9/125

10

A/I-VQ(ZN)BH

82808

70,0

40

0,71

125,0

3000

8,3

1

OM2

многомодовый G50/125

12

A/I-VQ(ZN)BH

82813

70,0

40

0,71

125,0

3000

8,3

1

OM1

многомодовый G62,5/125

12

A/I-VQ(ZN)BH

82818

70,0

40

0,71

125,0

3000

8,3

1

ITU-T G0,652

одномодовый E9/125

12

A/I-VQ(ZN)BH



Допускаются технические изменения.



Применение

Кабели серии HELUCOM

®

используются в сетях передачи данных внутри помещений и на открытых территориях. Благодаря черной, устойчивой

к УФ-излучению оболочке и защите от грызунов кабель прекрасно подходит для наружного использования. Большим преимуществом этого
типа кабелей является компактная конструкция. Как и для типа Breakout, штекер монтируется непосредственно на жилу.

612

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     68      69      70      71     ..
