HELUKABEL. Каталог продукции (2015 год) - часть 69





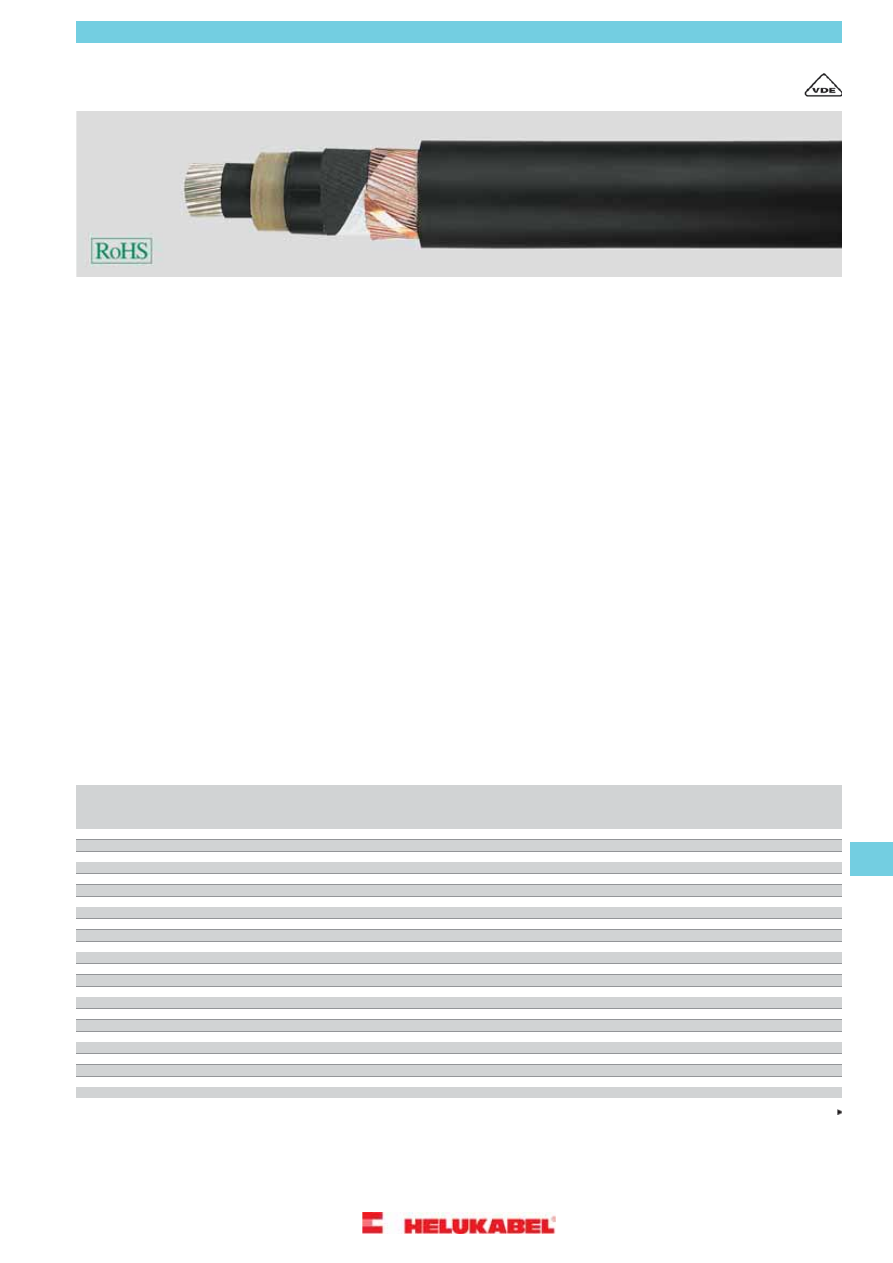

NA2XS2Y 6/10кВ, 12/20кВ, 18/30кВ

XLPE-изоляция,

Alu-проводник, 1-жильный, экранированный, PE-оболочка





Свойства

Структура

Технические характеристики

Алюминиевый прводник в соответствии с
DIN VDE 0295 кл. 2, многопроволочный,
BS 6360 кл.2, IEC 60228 кл.2

Кабель с XLPE-изоляцией среднего
напряжения в соответствии с DIN VDE 0276
часть 620 или HD 620 S2 и IEC 60502

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

Температурный диапазон

при прокладке до -20 °C

Внутренний токопроводящий слой

• Примечание по монтажу

Экструдированный внешний
токопроводящий слой прочно сшит с

Изоляция жил из сшитого полиэтилена
(XLPE), PE-компаунд DIX8 в соответствии
с HD 620 S2

• Рабочая температура

макс. 90°C

изоляцией для обеспечения оптимальной

Внешний токопроводящий слой,
экструдированный и прочно сшитый с
изоляцией жил

• Температура при коротком

замыкании

250 °C

(время короткого замыкания до 5 сек.)

эксплуатационной безопасности. Поэтому
при монтаже рекомендуется использовать
специальный инструмент для снятия
оболочки

Проводящая обмотка

• Номинальные напряжения

U

0

/U 6/10 кВ, 12/20 кВ, 18/30 кВ

Экран: оплетка из медных проволок с
одной или двумя спиральными
проводящими лентами



Примечания

• Рабочие напряжения

для 6/10 кВ = макс. 12 кВ
для 12/10 кВ = макс. 24 кВ
для 18/30 кВ = макс. 36 кВ

Обмотка

rm = круглый проводник,
многопроволочный

Внешняя PE-оболочка, DMP2 в
соответствии с HD 620 S2

• Испытательные напряжения

для 6/10 кВ = 15 кВ
для 12/20 кВ = 30 кВ
для 18/30 кВ = 45 кВ

Другие типы и размеры по запросу

Цвет оболочки - чёрный

• Минимальный радиус изгиба

15хØ кабеля

• Допустимая токовая нагрузка

см. табл. в приложении



Применение

Используется для прокладки внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и
распределительных установках и электростанциях. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке
и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует типу испытания В, в соответствии с VDE 0472 часть
804).
Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с
XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.





AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Масса
меди
кг / км

Внешний Ø
мин. - макс.
мм

Толщина
стенки
оболочки
Номинальное
значение
мм

Толщина
изолирующей
стенки
мм

Номинальное
напряжение
кВ

Рабочее
напряжение
макс.

Кол-во жил x
номинальное
сечение, мм²

Арт.№

1

710,0

145,0

182,0

24,0 - 29,0

2,5

3,4

6 / 10

12

rm / 16

1 x 50

32520

2/0

790,0

203,0

182,0

26,0 - 31,0

2,5

3,4

6 / 10

12

rm / 16

1 x 70

32521

3/0

920,0

276,0

182,0

26,0 - 32,0

2,5

3,4

6 / 10

12

rm / 16

1 x 95

32522

4/0

990,0

348,0

182,0

28,0 - 34,0

2,5

3,4

6 / 10

12

rm / 16

1 x 120

32523

300 kcmil

1110,0

435,0

182,0

29,0 - 35,0

2,5

3,4

6 / 10

12

rm / 16

1 x 150

32524

300 kcmil

1220,0

435,0

283,0

29,0 - 35,0

2,5

3,4

6 / 10

12

rm / 25

1 x 150

32525

350 kcmil

1260,0

537,0

182,0

31,0 - 37,0

2,5

3,4

6 / 10

12

rm / 16

1 x 185

32526

350 kcmil

1370,0

537,0

283,0

33,0 - 39,0

2,5

3,4

6 / 10

12

rm / 25

1 x 185

32527

500 kcmil

1480,0

696,0

182,0

33,0 - 39,0

2,5

3,4

6 / 10

12

rm / 16

1 x 240

32528

500 kcmil

1530,0

696,0

283,0

33,0 - 39,0

2,5

3,4

6 / 10

12

rm / 25

1 x 240

32529

600 kcmil

1820,0

870,0

283,0

36,0 - 41,0

2,5

3,4

6 / 10

12

rm / 25

1 x 300

32530

750 kcmil

2220,0

1160,0

394,0

40,0 - 45,0

2,5

3,4

6 / 10

12

rm / 35

1 x 400

32531

1000 kcmil

2570,0

1450,0

394,0

43,0 - 48,0

2,5

3,4

6 / 10

12

rm / 35

1 x 500

32532

1

890,0

145,0

182,0

28,0 - 33,0

2,5

5,5

12 / 20

24

rm / 16

1 x 50

32533

2/0

970,0

203,0

182,0

30,0 - 35,0

2,5

5,5

12 / 20

24

rm / 16

1 x 70

32534

3/0

1120,0

276,0

182,0

31,0 - 36,0

2,5

5,5

12 / 20

24

rm / 16

1 x 95

32535

4/0

1210,0

348,0

182,0

32,0 - 38,0

2,5

5,5

12 / 20

24

rm / 16

1 x 120

32536

300 kcmil

1370,0

435,0

182,0

33,0 - 39,0

2,5

5,5

12 / 20

24

rm / 16

1 x 150

32537

300 kcmil

1420,0

435,0

283,0

33,0 - 39,0

2,5

5,5

12 / 20

24

rm / 25

1 x 150

32538

350 kcmil

1530,0

537,0

182,0

35,0 - 41,0

2,5

5,5

12 / 20

24

rm / 16

1 x 185

32539

350 kcmil

1570,0

537,0

283,0

35,0 - 41,0

2,5

5,5

12 / 20

24

rm / 25

1 x 185

32540

500 kcmil

1720,0

696,0

182,0

38,0 - 44,0

2,5

5,5

12 / 20

24

rm / 16

1 x 240

32541

500 kcmil

1830,0

696,0

283,0

38,0 - 44,0

2,5

5,5

12 / 20

24

rm / 25

1 x 240

32542

600 kcmil

2070,0

870,0

283,0

40,0 - 46,0

2,5

5,5

12 / 20

24

rm / 25

1 x 300

32543

750 kcmil

2460,0

1160,0

394,0

43,0 - 49,0

2,5

5,5

12 / 20

24

rm / 35

1 x 400

32544

1000 kcmil

2890,0

1450,0

394,0

46,0 - 52,0

2,5

5,5

12 / 20

24

rm / 35

1 x 500

32545

1250 kcmil

3370,0

1827,0

394,0

47,0 - 53,0

2,5

5,5

12 / 20

24

rm / 35

1 x 630

33078

1

1120,0

145,0

182,0

32,0 - 38,0

2,5

8

18 / 30

36

rm / 16

1 x 50

32546



Продолжение

595

Силовые кабели / Кабели среднего напряжения

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NA2XS2Y 6/10кВ, 12/20кВ, 18/30кВ

XLPE-изоляция,

Alu-проводник, 1-жильный, экранированный, PE-оболочка



AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Масса
меди
кг / км

Внешний Ø
мин. - макс.
мм

Толщина
стенки
оболочки
Номинальное
значение
мм

Толщина
изолирующей
стенки
мм

Номинальное
напряжение
кВ

Рабочее
напряжение
макс.

Кол-во жил x
номинальное
сечение, мм²

Арт.№

2/0

1270,0

203,0

182,0

34,0 - 40,0

2,5

8

18 / 30

36

rm / 16

1 x 70

32547

3/0

1380,0

276,0

182,0

35,0 - 41,0

2,5

8

18 / 30

36

rm / 16

1 x 95

32548

4/0

1530,0

348,0

182,0

37,0 - 43,0

2,5

8

18 / 30

36

rm / 16

1 x 120

32549

300 kcmil

1720,0

435,0

283,0

38,0 - 44,0

2,5

8

18 / 30

36

rm / 25

1 x 150

32550

350 kcmil

1860,0

537,0

283,0

40,0 - 46,0

2,5

8

18 / 30

36

rm / 25

1 x 185

32551

500 kcmil

2110,0

696,0

283,0

42,0 - 48,0

2,5

8

18 / 30

36

rm / 25

1 x 240

32552

600 kcmil

2370,0

870,0

283,0

45,0 - 51,0

2,5

8

18 / 30

36

rm / 25

1 x 300

32553

750 kcmil

2820,0

1160,0

394,0

48,0 - 54,0

2,5

8

18 / 30

36

rm / 35

1 x 400

32554

1000 kcmil

3280,0

1450,0

394,0

51,0 - 57,0

2,5

8

18 / 30

36

rm / 35

1 x 500

32555

1250 kcmil

3770,0

1827,0

394,0

52,0 - 59,0

2,5

8

18 / 30

36

rm / 35

1 x 630

32999



Допускаются технические изменения. (RQ03)

596

Силовые кабели / Кабели среднего напряжения

òÐÅ×ÐÅáÛÊÆÎÕÖÔÝÓÒÆÅÏÆÄÐÏÁÑÒáÈÆÏÊá
ÓÎÌÁÔÁÍÐÄćâÌÓÆÓÓÕÁÒÝĈ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

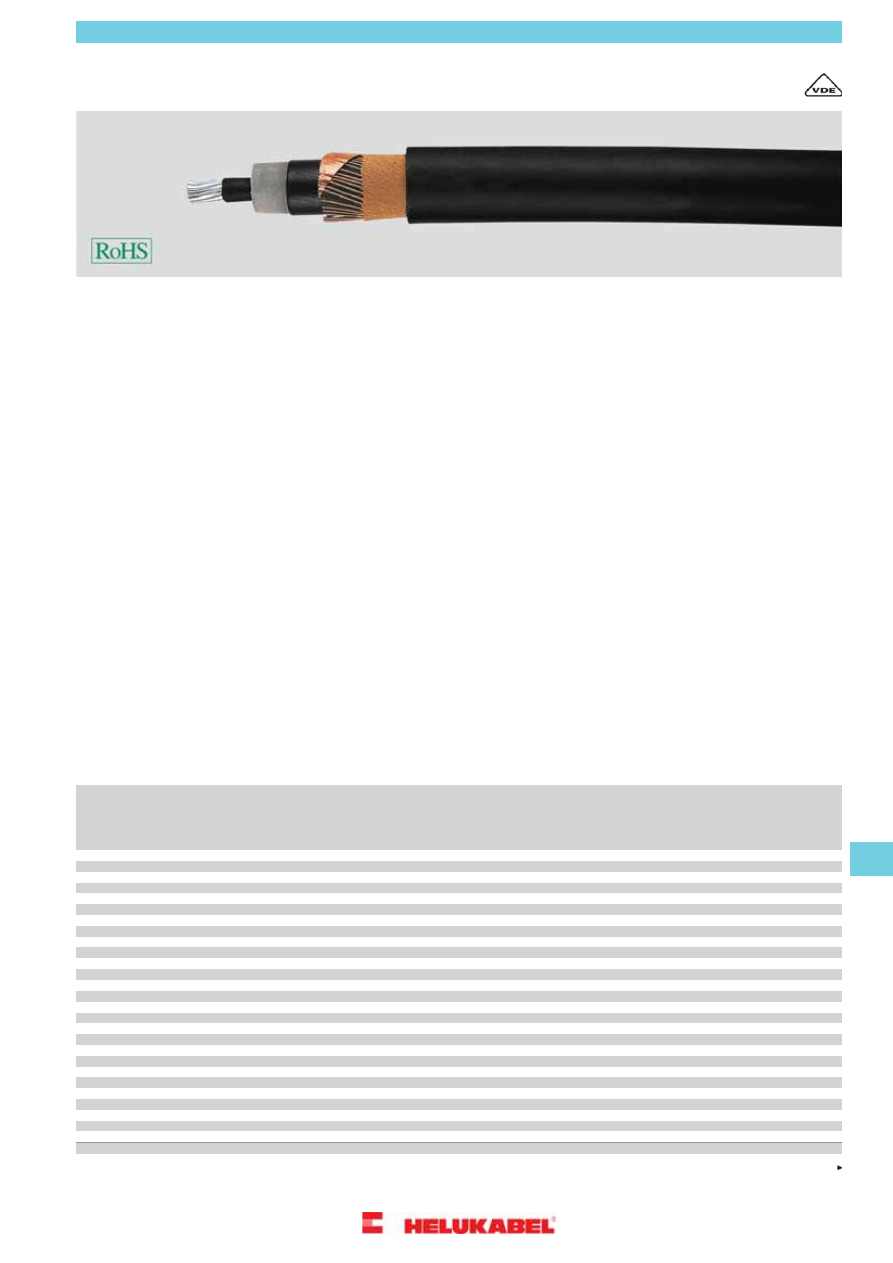

NA2XS(F)2Y 6/10кВ, 12/20кВ, 18/30кВ

XLPE-изоляция,

Alu-проводник, 1-жильный, экранированный, продольно водонепроницаемый, PE-оболочка





Свойства

Структура

Технические характеристики

Алюминиевый проводник в соответствии
с DIN VDE 0295 кл.2, многопроволочный,
BS 6360 кл.2, IEC 60228 кл. 2

Кабель с XLPE-изоляцией среднего
напряжения в соответствии с DIN VDE 0276
часть 620 или HD 620 S2 и IEC 60502

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

Температурный диапазон

при прокладке до -20 °C

Внутренний токопроводящий слой

• Примечание по монтажу

Экструдированный внешний
токопроводящий слой прочно сшит с

Изоляция жил из сшитого полиэтилена
(XLPE), PE-компаунд DIX8 в соответствии
с HD 620 S2

• Рабочая температура

макс. 90°C

изоляцией для обеспечения оптимальной

Внешний токопроводящий слой,
экструдированный и прочно сшитый с
XLPE-изоляцией

• Температура при коротком

замыкании

250 °C

(время короткого замыкания до 5 сек.)

эксплуатационной безопасности. Поэтому
при монтаже рекомендуется использовать
специальный инструмент для снятия
оболочки

Продольно водонепроницаемая
проводящая обмотка

• Номинальные напряжения

U

0

/U 6/10 кВ, 12/20 кВ, 18/30 кВ



Экран: оплетка из медных проволок с
одной или двумя спиральными
проводящими лентами

• Рабочие напряжения

для 6/10 кВ = макс. 12 кВ
для 12/20 кВ = макс. 24 кВ
для 18/30 кВ = макс. 36 кВ

Примечания

rm = круглый проводник,
многопроволочный

Продольно водонепроницаемая обмотка

Внешняя PE-оболочка, DMP2 в
соответствии с HD 620 S2

• Испытательные напряжения

для 6/10 кВ = 15 кВ
для 12/20 кВ = 30 кВ
для 18/30 кВ = 45 кВ

Другие типы и размеры по запросу

Цвет оболочки - чёрный

Толщина стенки оболочки - номинальное
значение 2,5 мм

• Минимальный радиус изгиба

при прокладке макс. 15х Ø кабеля

• Допустимая токовая нагрузка

см. табл. в приложении



Применение

Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом
воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях.
Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает
огнестойкими свойствами (не соответствует типу испытания В, в соответствии с VDE 0472 часть 804).
Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с
XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.





AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Сечение
экрана
мм²

Толщина
изолирующей
стенки
мм

Номинальное
напряжение
кВ

Рабочее
напряжение
макс.

Кол-во жил x
номинальное
сечение, мм²

Арт.№

2

780,0

102,0

182,0

26,0

16

3,4

6 / 10

12

rm / 16

1 x 35

32600

750 kcmil

2350,0

1160,0

394,0

44,0

35

3,4

6 / 10

12

rm / 35

1 x 400

32609

1

850,0

145,0

182,0

28,0

16

3,4

6 / 10

12

rm / 16

1 x 50

32601

2/0

980,0

203,0

182,0

30,0

16

3,4

6 / 10

12

rm / 16

1 x 70

32602

3/0

1080,0

276,0

182,0

31,0

16

3,4

6 / 10

12

rm / 16

1 x 95

32603

4/0

1150,0

348,0

182,0

32,0

16

3,4

6 / 10

12

rm / 16

1 x 120

32604

300 kcmil

1280,0

435,0

283,0

34,0

25

3,4

6 / 10

12

rm / 25

1 x 150

32605

350 kcmil

1420,0

537,0

283,0

36,0

25

3,4

6 / 10

12

rm / 25

1 x 185

32606

500 kcmil

1630,0

696,0

283,0

38,0

25

3,4

6 / 10

12

rm / 25

1 x 240

32607

600 kcmil

1950,0

870,0

283,0

40,0

25

3,4

6 / 10

12

rm / 25

1 x 300

32608

1000 kcmil

2780,0

1450,0

394,0

47,0

35

3,4

6 / 10

12

rm / 35

1 x 500

32610

1

920,0

145,0

182,0

33,0

16

5,5

12 / 20

24

rm / 16

1 x 50

32611

2/0

1030,0

203,0

182,0

34,0

16

5,5

12 / 20

24

rm / 16

1 x 70

32612

3/0

1140,0

276,0

182,0

36,0

16

5,5

12 / 20

24

rm / 16

1 x 95

32613

4/0

1250,0

348,0

182,0

37,0

16

5,5

12 / 20

24

rm / 16

1 x 120

32614

300 kcmil

1320,0

435,0

283,0

39,0

25

5,5

12 / 20

24

rm / 25

1 x 150

32615

350 kcmil

1570,0

537,0

283,0

41,0

25

5,5

12 / 20

24

rm / 25

1 x 185

32616

500 kcmil

1780,0

696,0

283,0

43,0

25

5,5

12 / 20

24

rm / 25

1 x 240

32617

600 kcmil

2100,0

870,0

283,0

45,0

25

5,5

12 / 20

24

rm / 25

1 x 300

32618

750 kcmil

2480,0

1160,0

394,0

48,0

35

5,5

12 / 20

24

rm / 35

1 x 400

32619

1000 kcmil

2900,0

1450,0

394,0

50,0

35

5,5

12 / 20

24

rm / 35

1 x 500

32620

1250 kcmil

3380,0

1827,0

394,0

52,0

35

5,5

12 / 20

24

rm / 35

1 x 630

33090

1500 kcmil

4400,0

2320,0

394,0

57,0

35

5,5

12 / 20

24

rm / 35

1 x 800

33091

2000 kcmil

4780,0

2900,0

394,0

62,0

35

5,5

12 / 20

24

rm / 35

1 x 1000

33097



Продолжение

597

Силовые кабели / Кабели среднего напряжения

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NA2XS(F)2Y 6/10кВ, 12/20кВ, 18/30кВ

XLPE-изоляция,

Alu-проводник, 1-жильный, экранированный, продольно водонепроницаемый, PE-оболочка



AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Сечение
экрана
мм²

Толщина
изолирующей
стенки
мм

Номинальное
напряжение
кВ

Рабочее
напряжение
макс.

Кол-во жил x
номинальное
сечение, мм²

Арт.№

1

1250,0

145,0

182,0

37,0

16

8

18 / 30

36

rm / 16

1 x 50

32621

2/0

1500,0

203,0

182,0

38,0

16

8

18 / 30

36

rm / 16

1 x 70

32622

3/0

1700,0

276,0

182,0

40,0

16

8

18 / 30

36

rm / 16

1 x 95

32623

4/0

1800,0

348,0

182,0

42,0

16

8

18 / 30

36

rm / 16

1 x 120

32624

300 kcmil

2050,0

435,0

283,0

43,0

25

8

18 / 30

36

rm / 25

1 x 150

32625

350 kcmil

2150,0

537,0

283,0

45,0

25

8

18 / 30

36

rm / 25

1 x 185

32626

500 kcmil

2400,0

696,0

283,0

47,0

25

8

18 / 30

36

rm / 25

1 x 240

32627

600 kcmil

2700,0

870,0

283,0

50,0

25

8

18 / 30

36

rm / 25

1 x 300

32628

750 kcmil

3200,0

1160,0

394,0

53,0

35

8

18 / 30

36

rm / 35

1 x 400

32629

1000 kcmil

3555,0

1450,0

394,0

56,0

35

8

18 / 30

36

rm / 35

1 x 500

32630

1250 kcmil

3790,0

1827,0

394,0

58,0

35

8

18 / 30

36

rm / 35

1 x 630

31219



Допускаются технические изменения. (RQ03)

598

Силовые кабели / Кабели среднего напряжения

òÐÅ×ÐÅáÛÊÆÎÕÖÔÝÓÒÆÅÏÆÄÐÏÁÑÒáÈÆÏÊá
ÓÎÌÁÔÁÍÐÄćâÌÓÆÓÓÕÁÒÝĈ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

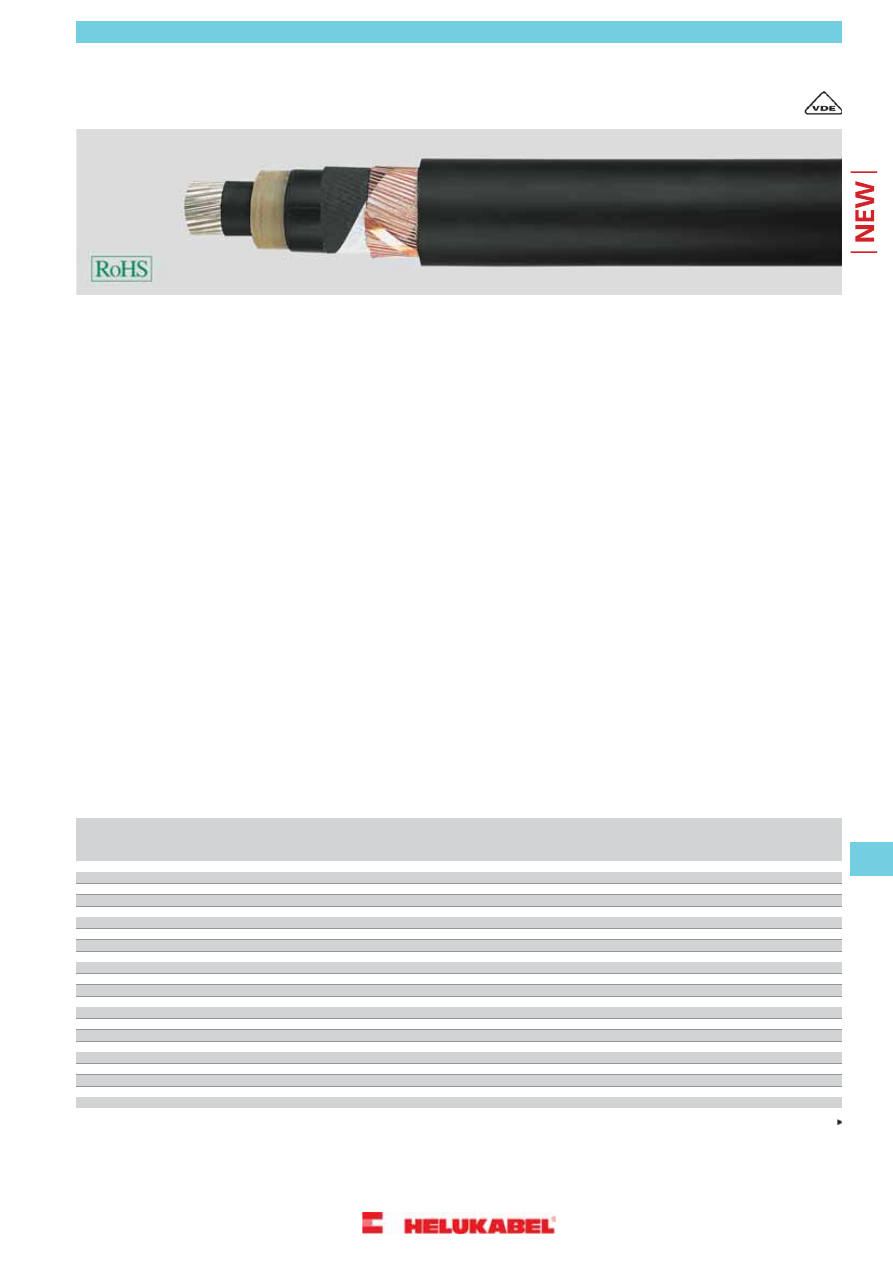

NA2XS(FL)2Y 6/10 кВ, 12/20 кВ, 18/30 кВ

XLPE-изоляция, Al-проводник, 1-жильный, экранированный, водонепроницаемый в
продольном и поперечном направлении, PE-оболочка





Свойства

Структура

Технические характеристики

Алюминиевый проводник в соответствии
с  DIN VDE 0295 кл .2, многопроволочный,
BS 6360 кл.2, IEC 60228 кл.2

Кабель среднего напряжения с
 XLPE-изоляцией в соответствии  с  DIN VDE
0276 часть 620 или HD 620 S2 и IEC 60502

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

Температурный диапазон

при прокладке до -20°C

Внутренний токопроводящий слой

Примечание по монтажу
Экструдированный внешний
токопроводящий слой прочно сшит с

Изоляция - XLPE компаунд DIX8 в соотв. с
HD 620 S2

• Рабочая температура

макс. 90°C

Внешний токопроводящий
слой, экструдированный и прочно сшитый
с изоляцией жил

изоляцией для обеспечения оптимальной
эксплуатационной безопасности. Поэтому
при монтаже рекомендуется использовать

• Температура при коротком

замыкании

250 °C

(время короткого замыкания до 5 сек.)

Обмотка, водонепроницаемая в
продольном направлении

специальный инструмент для снятия
оболочки.

• Номинальные напряжения

U0/U 6/10 кВ, 12/20 кВ, 18/30 кВ

Экран: оплетка из медных проволок с
одной или двумя спиральными
проводящими лентами



Примечания

• Рабочие напряжения

для 6/10 кВ макс. 12 кВ
для 12/10 кВ макс. 24 кВ
для 18/30 кВ макс. 36 кВ

Обмотка, водонепроницаемая в
продольном направлении

rm = круглый проводник,
многопроволочный

Алюминиевая полоса с PE-оболочкой

• Испытательные напряжения

для 6/10 кВ = 15 кВ
для 12/20 кВ = 30 кВ
для 18/30 кВ = 45 кВ

Другие типы и размеры по запросу

Сшитый

Внешняя оболочка PE компаунд DMP2 в
соотв. с HD 620 S2

Цвет оболочки черный

• Минимальный радиус изгиба

при прокладке 15хØ кабеля

Толщина изоляции
номинальное значение 2,5 мм

• Допустимая токовая нагрузка

см. табл. в приложении





Применение

Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом
воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Al/PE-слоистая оболочка
водонепроницаема в поперечном направлении. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке
и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует DIN EN 60332-1-2). Внутренний токопроводящий слой
между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие
частичных разрядов в проводнике и высокую безопасность его эксплуатации.






AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Сечение
экрана
мм²

Толщина
изолирующей
стенки
мм

Номинальное
напряжение
кВ

Рабочее
напряжение
макс.

Кол-во жил x
номинальное
сечение, мм²

Арт.№

1

710,0

145,0

182,0

30,0

16

3,4

6 / 10

12

rm / 16

1 x 50

38062

2/0

890,0

203,0

182,0

32,0

16

3,4

6 / 10

12

rm / 16

1 x 70

38063

3/0

1100,0

276,0

182,0

33,0

16

3,4

6 / 10

12

rm / 16

1 x 95

38064

4/0

1330,0

348,0

182,0

34,0

16

3,4

6 / 10

12

rm / 16

1 x 120

38065

300 kcmil

1450,0

435,0

283,0

36,0

25

3,4

6 / 10

12

rm / 25

1 x 150

38066

350 kcmil

1580,0

537,0

283,0

38,0

25

3,4

6 / 10

12

rm / 25

1 x 185

38067

500 kcmil

1780,0

696,0

283,0

40,0

25

3,4

6 / 10

12

rm / 25

1 x 240

38068

600 kcmil

1990,0

870,0

283,0

42,0

25

3,4

6 / 10

12

rm / 25

1 x 300

38069

750 kcmil

2320,0

1160,0

394,0

46,0

35

3,4

6 / 10

12

rm / 35

1 x 400

38070

1000 kcmil

2690,0

1450,0

394,0

49,0

35

3,4

6 / 10

12

rm / 35

1 x 500

38071

1250 kcmil

3160,0

1827,0

394,0

51,0

35

3,4

6 / 10

12

rm / 35

1 x 630

38072

1

870,0

145,0

182,0

35,0

16

5,5

12 / 20

24

rm / 16

1 x 50

38073

2/0

1060,0

203,0

182,0

36,0

16

5,5

12 / 20

12

rm / 16

1 x 70

38074

3/0

1280,0

276,0

182,0

38,0

16

5,5

12 / 20

24

rm / 16

1 x 95

38075

4/0

1520,0

348,0

182,0

39,0

16

5,5

12 / 20

24

rm / 16

1 x 120

38076

300 kcmil

1650,0

435,0

283,0

41,0

25

5,5

12 / 20

24

rm / 25

1 x 150

33089

350 kcmil

1800,0

537,0

283,0

43,0

25

5,5

12 / 20

24

rm / 25

1 x 185

38077

500 kcmil

2000,0

696,0

283,0

45,0

25

5,5

12 / 20

24

rm / 25

1 x 240

38078

600 kcmil

2230,0

870,0

283,0

47,0

25

5,5

12 / 20

24

rm / 25

1 x 300

38079

750 kcmil

2580,0

1160,0

394,0

50,0

35

5,5

12 / 20

24

rm / 35

1 x 400

38080

1000 kcmil

2980,0

1450,0

394,0

54,0

35

5,5

12 / 20

24

rm / 35

1 x 500

38081

1250 kcmil

3480,0

1827,0

394,0

55,0

35

5,5

6 / 10

24

rm / 35

1 x 630

38082



Продолжение

599

Силовые кабели / Кабели среднего напряжения

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NA2XS(FL)2Y 6/10 кВ, 12/20 кВ, 18/30 кВ

XLPE-изоляция, Al-проводник, 1-жильный, экранированный, водонепроницаемый в
продольном и поперечном направлении, PE-оболочка



AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Сечение
экрана
мм²

Толщина
изолирующей
стенки
мм

Номинальное
напряжение
кВ

Рабочее
напряжение
макс.

Кол-во жил x
номинальное
сечение, мм²

Арт.№

1

1100,0

145,0

182,0

39,0

16

8

18 / 30

36

rm / 16

1 x 50

33084

2/0

1300,0

203,0

182,0

40,0

16

8

18 / 30

36

rm / 16

1 x 70

33085

3/0

1530,0

276,0

182,0

42,0

16

8

18 / 30

36

rm / 16

1 x 95

38083

4/0

1780,0

348,0

182,0

44,0

16

8

18 / 30

36

rm / 16

1 x 120

38084

300 kcmil

1920,0

435,0

283,0

45,0

25

8

18 / 30

36

rm / 25

1 x 150

38085

350 kcmil

2080,0

537,0

283,0

47,0

25

8

18 / 30

36

rm / 25

1 x 185

38086

500 kcmil

2300,0

696,0

283,0

49,0

25

8

10 / 30

36

rm / 25

1 x 240

38087

600 kcmil

2550,0

870,0

283,0

52,0

25

8

18 / 30

36

rm / 25

1 x 300

38088

750 kcmil

2960,0

1160,0

394,0

55,0

35

8

18 / 30

36

rm / 35

1 x 400

38089

1000 kcmil

3380,0

1450,0

394,0

30,0

35

8

18 / 30

36

rm / 35

1 x 500

38090

1250 kcmil

3900,0

1827,0

394,0

60,0

35

8

18 / 30

36

rm / 35

1 x 630

38091



Допускаются технические изменения. (RQ03)

600

Силовые кабели / Кабели среднего напряжения

-------------------------------------------------------------------------------------------------------------------------------------------------------------

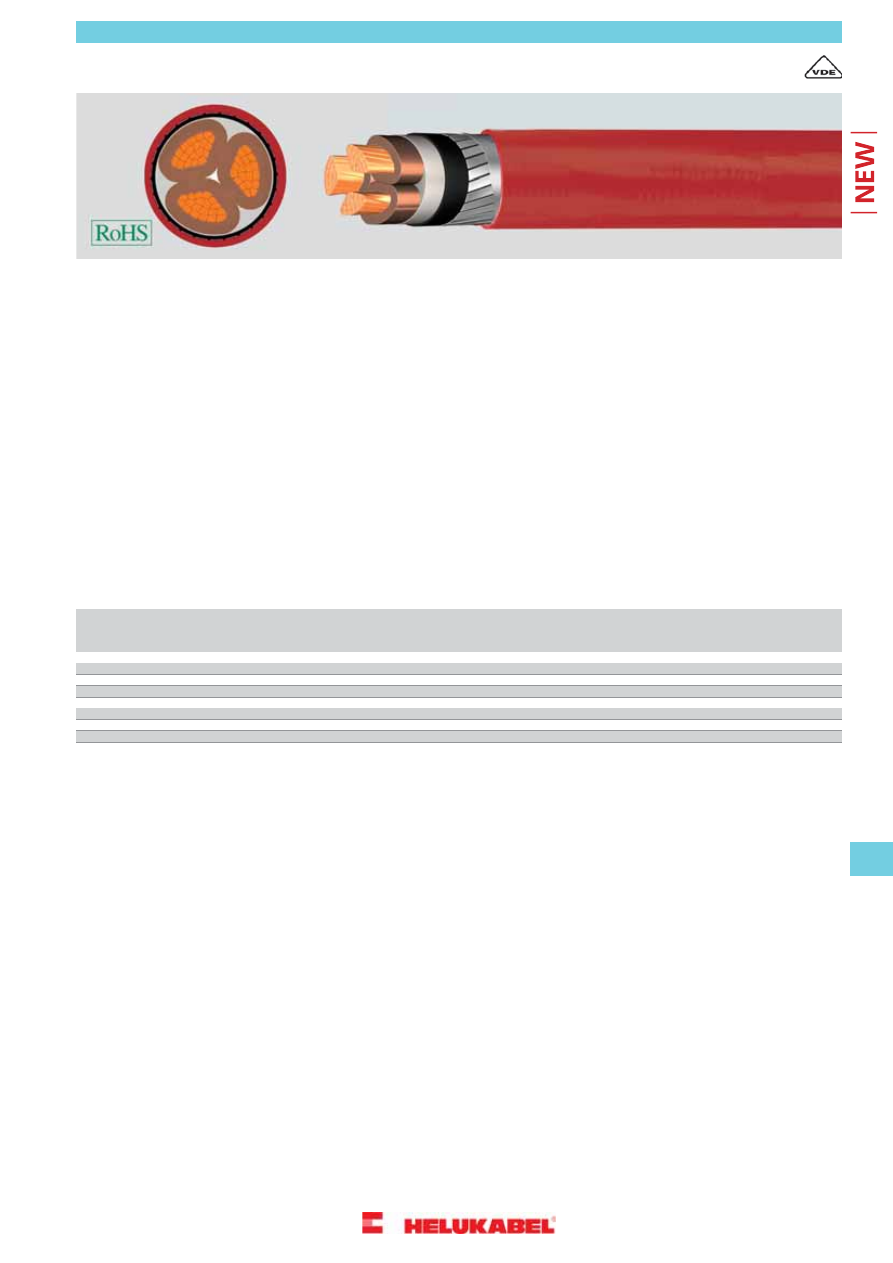

NYFGY 3 x ... 3,6/6кВ

броня в виде ленты, PVC-оболочка





Свойства

Структура

Технические характеристики

Медные многопроволочные проводники в
соответствии с
DIN VDE 0295 кл.2, BS 6360 кл.2,
IEC 60228 кл.2

Трехжильный PVC-изолированный кабель
в соответствии с DIN VDE 0271 или
IEC 60502

Используемые при
изготовлении материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

• Температурный диапазон

при прокладке до -5°C

• Испытания

Изоляция жил PVC

Скрутка жил

Самозатухающий и не распространяющий
горение в соответствии с
DIN VDE 0482-332-1-2, DIN EN 60332-1-2,
IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B)

Рабочая температура

макс. +70°C

Обмотка

• Температура при коротком

замыкании

(время короткого замыкания макс. 5 с)
+160°C

Внутренняя оболочка PVC

Спиральная броня из стальных плоских
оцинкованных проволок



Примечания

Внешняя оболочка PVC

• Номинальное напряжение

U

0

/U 3,6/6

кВ

Цвет оболочки красный

sm = секторированный проводник,
многопроволочный

• Рабочее напряжение

 макс. 7,2 кВ

• Испытательное напряжение

11 кВ

• Минимальный радиус изгиба

15xØ кабеля



Применение

Используется для прокладки в кабель-каналах, на открытом воздухе при защищенной прокладке и в земле, а также в промышленных
и распределительных установках, если необходима улучшенная защита от механических воздействий.





AWG-№

Вес
прибл. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.

Толщина стенки
оболочки
Номинальное значение
мм

Толщина
изолирующей
стенки
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

4

2640,0

720,0

34,0 - 42,0

2,0

3,4

sm

3 x 25

34187

2

2680,0

1008,0

36,0 - 43,0

2,1

3,4

sm

3 x 35

34188

1

3205,0

1440,0

38,0 - 46,0

2,2

3,4

sm

3 x 50

34189

2/0

4085,0

2016,0

41,0 - 49,0

2,3

3,4

sm

3 x 70

34190

3/0

5060,0

2736,0

45,0 - 53,0

2,4

3,4

sm

3 x 95

34191

4/0

5950,0

3456,0

48,0 - 56,0

2,6

3,4

sm

3 x 120

34192

300 kcmil

6930,0

4320,0

51,0 - 59,0

2,7

3,4

sm

3 x 150

34193

350 kcmil

8240,0

5328,0

55,0 - 64,0

2,8

3,4

sm

3 x 185

34194

500 kcmil

10100,0

6912,0

59,0 - 68,0

2,9

3,4

sm

3 x 240

34195



Допускаются технические изменения. (RQ03)

601

Силовые кабели / Кабели среднего напряжения

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

N2XSEY 3 x ... 6/10кВ

XLPE-изоляция, экранированный, Cu-проводник,

PVC-оболочка





Свойства

Структура

Технические характеристики

Медный проводник в соответствии с DIN
VDE 0295 кл. 2, многопроволочный, BS
6360 кл. 2, IEC 60228 кл. 2

Трёхжильный кабель с XLPE-изоляцией
среднего напряжения в соответствии с DIN
VDE 0276 согласно IEC 60502

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

Температурный диапазон

при прокладке до -5°C

Внутренний токопроводящий слой

Испытания

Изоляция жил из сшитого полиэтилена
(XLPE)

Самозатухающий, не распространяющий
горение в соответствии с VDE

• Рабочая температура

макс. 90°C

Внешний токопроводящий слой,
экструдированный и прочно сшитый с
XLPE-изоляцией

0482-332-1-2, DIN EN 60332-1-2,
IEC 60332-1 (DIN VDE 0472, раздел 804,
тип испытания B)

• Температура при коротком

замыкании

проводник + 250°C
экран + 350°C
(время короткого замыкания до 5 сек.)

Проводящая обмотка

• Примечание по монтажу

Внутренний токопроводящий слой,
изоляция жил и внешний токопроводящий

Экран: оплетка из медных проволок с
одной или двумя спиральными
проводящими лентами

• Номинальное напряжение

U

0

/U 6/10 кВ

слой экструдируются совместно за один
рабочий цикл, благодаря чему они плотно

3 скрученные жилы

Общая экструдированная оболочка жил

• Рабочее напряжение

макс. 12 кВ

соединены друг с другом. При монтаже

Внешняя PVC-оболочка, в соответствии с
HD 620 S2

• Испытательное напряжение

15 кВ

рекомендуется использовать специальный
инструмент для снятия оболочки.

• Тестовое постоянное напряжение

48

кВ

Цвет оболочки - красный



• Минимальный радиус изгиба

15х Ø кабеля

Примечания

• Требования к испытаниям

в соответствии с DIN VDE 0276 и IEC 60502

rm = кругл. проводник, многопров.

Указанные в таблице значения допустимой
токовой нагрузки при прокладке в земле
соответствуют удельному сопротивлению
почвы в 1 К х м/Вт, глубине прокладки 0,7
м, t почвы 20°C, коэф-ту нагрузки 0,7

Коэффициенты перерасчёта для прокладки
в земле, особенно при укладке нескольких
кабелей рядом друг с другом, и соотв.
требования изложены в DIN VDE 0298 часть
2 или DIN VDE 0276 часть 1000

Указанные в таблице значения допустимой
токовой нагрузки при прокладке на
открытом воздухе относятся к температуре
воздуха 30°C, коэффициенту нагрузки 1,0.

Коэффициенты перерасчёта для прокладки
на воздухе t воздуха / коэф. перерасчёта
15°C/1,12; 20°C/1,08; 25°C/1,04;
30°C/1,0; 35°C/0,96; 35°C/0,96;
40°C/0,91; 45°C/0,87; 50°C/0,82;



Применение

Используется для прокладки внутри помещений и в кабель-каналах, на открытом воздухе, а также в промышленных и распределительных
установках и электростанциях. Ограниченное применение при монтаже в земле, когда вследствие сильных механических напряжений может
быть повреждена внешняя оболочка. Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий
слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его
эксплуатации.





AWG-№

Вес
прибл. кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Толщина стенки
оболочки
Номинальное значение
мм

Сечение
экрана
мм²

Толщина
изолирующей
стенки
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

4

2850,0

1046,0

43,0

2,5

16

3,4

rm / 16

3 x 25

34339

2

3300,0

1210,0

48,0

2,5

16

3,4

rm / 16

3 x 35

34340

1

3750,0

1671,0

50,0

2,5

16

3,4

rm / 16

3 x 50

34341

2/0

4650,0

2250,0

54,0

2,6

16

3,4

rm / 16

3 x 70

34342

3/0

5700,0

2995,0

58,0

2,8

16

3,4

rm / 16

3 x 95

34343

4/0

6700,0

3715,0

61,0

2,9

16

3,4

rm / 16

3 x 120

34344

300 kcmil

7900,0

4638,0

65,0

3,0

25

3,4

rm / 25

3 x 150

34345

350 kcmil

9200,0

5645,0

68,0

3,1

25

3,4

rm / 25

3 x 185

34346

500 kcmil

11450,0

7274,0

74,0

3,3

25

3,4

rm / 25

3 x 240

34347

600 kcmil

14450,0

9160,0

79,0

3,3

25

3,4

rm / 25

3 x 300

34348



Допускаются технические изменения. (RQ03)

602

Силовые кабели / Кабели среднего напряжения

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     67      68      69      70     ..
