HELUKABEL. Каталог продукции (2015 год) - часть 67





JE-H(St)H

Bd FE 180/E 30 до E 90 (оранжевый), безгалогеновый





Свойства

Структура

Технические характеристики

Медный однопроволочный проводник

Безгалогеновый, не распространяющий
горение монтажный кабель в соответствии
с DIN VDE 0815

Не распространяет горение

Низкая плотность дыма

Изоляция жил из безгалогенового сшитого
полимера, компаунд HI1, не

Прокладка в земле и в силовых цепях не
допустима

• Сопротивление шлейфа

макс. 73,2 Ом/км

распространяющего горение (у Е90 -
проводник обернут специальной пленкой)

• FE 180: Целостность изоляции

180

минут. Испытания в соответствии с DIN VDE
0472 часть 814 IEC 60331.

Целостность изоляции

при испытании

прямым воздействием пламени
продолжительностью 180 минут.

Маркировка жил посредством колец и
групп колец в соответствии с DIN VDE 0815

• Температурный диапазон

подвижно от -5 °C до +50 °C
стационарно от -30 °C до +70 °C

Жилы скручены в пары, 4 пары - в пучок,
несколько пучков - в слои

• Максимальное рабочее напряжение

225 В
(не для силовых цепей)

Пучки промаркированы нумерованной
лентой

• E 30: Сохранение функциональности

электрических кабельных сетей в течение

Специальная обмотка из полиэстерной и
стекловолоконной ленты

• Испытательное напряжение

жила/ жила 500 В
жила/ экран 2000 В

не менее 30 минут. Испытание в
соответствии с DIN 4102 часть 12.

Сохранение функциональности

в

течение 30 минут должно быть обеспечено

Экран из полимерной плёнки с
алюминиевым покрытием и дренажным
проводником Ø 0,8 мм

• Сопротивление изоляции

мин. 100 МОм x км

Безгалогеновая внешняя оболочка, не
распространяющая горение, в соответствии
с DIN VDE 0207 часть 24 HM2

• Рабочая емкость

макс. 120 нф/км при 800 Гц
(у кабелей с 4 двойными жилами значения
могут быть превышены на 20%)

в случаях, когда из горящего здания
необходимо спасти людей или животных.
Гарантирует 30-минутное сохранение
функциональности установок пожарной
сигнализации и сигнальных устройств,

Цвет оболочки - оранжевый

Испытания

• Емкостный дисбаланс

макс. 200 пф/100 м
(20% значений, но не менее одного
значения, могут составлять до 400 пф)

Испытание на огнестойкость в соответствии
с VDE 0482-332-3, BS 4066 часть 3, DIN
EN 60332-3, EC 60332-3 (DIN VDE 0472
раздел 804, тип испытания С)

аварийного и резервного освещения,
пассажирских лифтов с эвакуационным
выключателем, исключением являются
кабели, находящиеся внутри шахт или
машинных отделениях.

• Минимальный радиус изгиба

6хØ кабеля

Коррозионная активность газов при
горении в соответствии с VDE 0482 часть

• E 90: Сохранение функциональности

электрических кабельных сетей в течение

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

267, DIN EN 50267-2-2, IEC 60754-2 (DIN
VDE 0472 часть 813)

не менее 90 минут. Испытание в
соответствии с DIN 4102 часть 12.

Сохранение функциональности

в

течение 90 минут обеспечивает

• Пожарная нагрузка

см. табл. в приложении

Плотность дыма в соответствии с VDE 0482
часть 1034-1+2, IEC 61034-1+2, DIN EN
61034-1+2 / BS 7622 часть 1+2 (ранее
DIN VDE 0472 часть 816)

работоспособность водонапорных



установок для обеспечения систем

Примечания

пожаротушения, вентиляционных
установок для отвода дыма и тепла из

• с E30 по E90

Сохранение функциональности зависит от
соответствующей техники прокладки
кабеля.

запасных лестничных клеток и внутренних
помещений, шахт, машинных отделений
пожарных лифтов, эвакуационных
грузовых лифтов в больницах и
специальных пожарных лифтов.





Применение

Трудновоспламеняемый безгалогеновый монтажный кабель для телекоммуникационных целей. Статичное экранирование защищает от
сильных импульсных помех. Предназначен для фиксированной прокладки там, где в случае пожара необходимо предотвратить человеческие
жертвы и минимизировать ущерб имуществу, например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях,
отелях, аэропортах, метро, больницах.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





Сохранение функциональности E 30

сохранение функциональности E30 до E90

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во пар
x Ø провод.
мм

Арт.№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во пар
x Ø провод.
мм

Арт.№

-

74,0

25,0

7,4

2 x 2 x 0,8

34081

-

74,0

25,0

7,5

2 x 2 x 0,8

34148

-

127,0

45,0

9,3

4 x 2 x 0,8

34149

-

127,0

45,0

10,8

4 x 2 x 0,8

34082

-

300,0

85,0

16,9

8 x 2 x 0,8

34083

-

300,0

85,0

11,4

8 x 2 x 0,8

34150

-

336,0

126,0

13,0

12 x 2 x 0,8

34151

-

336,0

126,0

18,5

12 x 2 x 0,8

34084

-

426,0

166,0

20,1

16 x 2 x 0,8

34085

-

426,0

166,0

15,7

16 x 2 x 0,8

34152

-

529,0

206,0

16,5

20 x 2 x 0,8

34153

-

529,0

206,0

22,2

20 x 2 x 0,8

34086

-

859,0

326,0

29,1

32 x 2 x 0,8

34087

-

859,0

326,0

20,3

32 x 2 x 0,8

34154

-

1094,0

407,0

23,4

40 x 2 x 0,8

34155

-

1094,0

407,0

34,2

40 x 2 x 0,8

34088

-

1280,0

529,0

37,3

52 x 2 x 0,8

34089

-

1280,0

529,0

25,2

52 x 2 x 0,8

34156



Допускаются технические изменения. (RQ02)

579

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

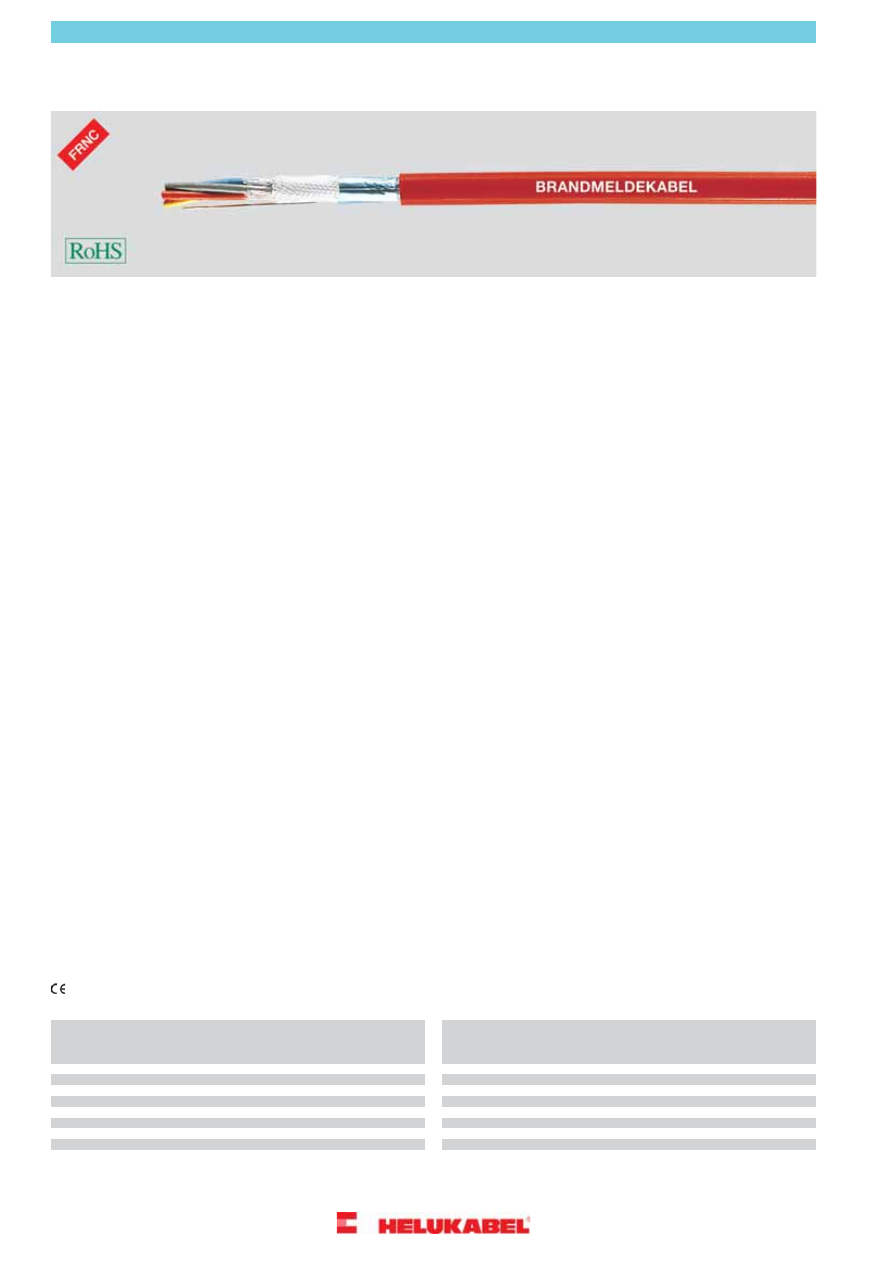

JE-H(St)H

Bd кабель связи для пожарной сигнализации, FE 180/E 30 до E 90 (красный),

безгалогеновый





Свойства

Структура

Технические характеристики

Медный однопроволочный проводник

Не распространяющий горение
безгалогеновый кабель пожарной

Не распространяет горение

Низкая плотность дыма

Изоляция жил из сшитого безгалогенового
полимера, в соответствии с DIN VDE 0207

сигнализации в соответствии с DIN VDE
0815

Монтажные кабели не предназначены для
силовых цепей и прокладки в земле

часть 23, компаунд HI1, не
распространяющего горение (у Е90 -
проводник обернут специальной пленкой)

• Сопротивление шлейфа

макс. 73,2 Ом/км

• FE 180: Целостность изоляции

180

минут. Испытания в соответствии с DIN VDE
0472 часть 814 IEC 60331.

Целостность изоляции

при испытании

прямым воздействием пламени
продолжительностью 180 минут.

Температурный диапазон

подвижно от -5 °C до +50 °C
стационарно от -30 °C до +70 °C

Маркировка жил посредством колец и
групп колец в соответствии с DIN VDE 0815

Жилы скручены в пары, 4 пары - в пучок,
несколько пучков - в слои

• Максимальное рабочее напряжение

225 В
(не для силовых цепей)

Пучки промаркированы нумерованной
лентой

• E 30: Сохранение функциональности

электрических кабельных сетей в течение

Специальная обмотка из полиэстерной и
стекловолоконной ленты

• Испытательное напряжение

жила/ жила 500 В
жила/ экран 2000 В

не менее 30 минут. Испытание в
соответствии с DIN 4102 часть 12.

Сохранение функциональности

на 30

минут гарантирует 30-минутное

Экран из полимерной плёнки с
алюминиевым покрытием и дренажным
проводником Ø 0,8 мм

• Сопротивление изоляции

мин. 100 МОм x км

сохранение функциональности установок

Безгалогеновая внешняя оболочка, не
распространяющая горение, в соответствии
с DIN VDE 0207 часть 24 HM2

• Рабочая емкость

макс. 120 нф/км при 800 Гц
(у кабелей с 4 двойными жилами значения
могут быть превышены на 20%)

пожарной сигнализации и сигнальных
устройств, аварийного и резервного
освещения, пассажирских лифтов с
эвакуационным выключателем,
исключением являются кабели,

Цвет оболочки - красный (RAL 3000) с
надписью "BRANDMELDEKABEL" ("Кабель
пожарной сигнализации")

• Емкостный дисбаланс

макс. 200 пф/100 м
(20% значений, но не менее одного
значения, могут составлять до 400 пф)

находящиеся внутри шахт или в машинных
отделенииях.

Испытания

Испытание на огнестойкость в соответствии
с VDE 0482-332-3, BS 4066 часть 3, DIN

• E 90: Сохранение функциональности

электрических кабельных сетей в течение

• Минимальный радиус изгиба

6х Ø кабеля

EN 60332-3, EC 60332-3 (DIN VDE 0472
раздел 804, тип испытания С)

не менее 90 минут. Испытание в
соответствии с DIN 4102 часть 12.

Сохранение функциональности

в

течение 90 минут обеспечивает

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Коррозионность активность газов при
горении в соответствии с VDE 0482 часть
267, DIN EN 50267-2-2, IEC 60754-2 (DIN
VDE 0472 часть 813)

• Пожарная нагрузка

см. табл. в приложении

работоспособность водонапорных
установок для обеспечения систем

Плотность дыма в соответствии с VDE 0482
часть 1034-1+2, IEC 61034-1+2, DIN EN

пожаротушения, вентиляционных
установок для отвода дыма и тепла из

61034-1+2, BS 7622 часть 1+2 (ранее DIN
VDE 0472 часть 816)

запасных лестничных клеток и внутренних
помещений, шахт и машинных отделений



пожарных лифтов, эвакуационных

Примечания

грузовых лифтов в больницах и
специальных пожарных лифтов.

• с E 30 по E 90

Сохранение функциональности зависит от
техники прокладки кабеля.





Применение

Трудновоспламеняемый, безгалогеновый, статично экранированный монтажный кабель для телекоммуникаций. Статичное экранирование
препятствует сильным импульсным помехам. Предназначен для фиксированной прокладки там, где в случае пожара необходимо предотвратить
человеческие жертвы и минимизировать ущерб имуществу, например, на промышленных предприятиях, на электростанциях, в коммунальных
учреждениях, отелях, аэропортах, метро, больницах.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





Сохранение функциональности E 30

Сохранение функциональности E30 до E90

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во пар
x Ø провод.
мм

Арт.№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во пар
x Ø провод.
мм

Арт.№

-

74,0

25,0

7,4

2 x 2 x 0,8

34091

-

67,0

25,0

7,5

2 x 2 x 0,8

34157

-

103,0

45,0

9,3

4 x 2 x 0,8

34158

-

127,0

45,0

10,8

4 x 2 x 0,8

34092

-

300,0

85,0

16,9

8 x 2 x 0,8

34093

-

168,0

85,0

11,4

8 x 2 x 0,8

34159

-

237,0

126,0

13,0

12 x 2 x 0,8

34160

-

336,0

126,0

18,5

12 x 2 x 0,8

34094

-

426,0

166,0

20,1

16 x 2 x 0,8

34095

-

303,0

166,0

15,7

16 x 2 x 0,8

34161

-

361,0

206,0

16,5

20 x 2 x 0,8

34162

-

529,0

206,0

22,2

20 x 2 x 0,8

34096

-

859,0

326,0

29,1

32 x 2 x 0,8

34097

-

553,0

326,0

20,3

32 x 2 x 0,8

34163

-

699,0

407,0

23,4

40 x 2 x 0,8

34164

-

1094,0

407,0

34,2

40 x 2 x 0,8

34098

-

1280,0

529,0

37,3

52 x 2 x 0,8

34099

-

865,0

529,0

25,2

52 x 2 x 0,8

34165



Допускаются технические изменения. (RQ02)

580

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

-------------------------------------------------------------------------------------------------------------------------------------------------------------

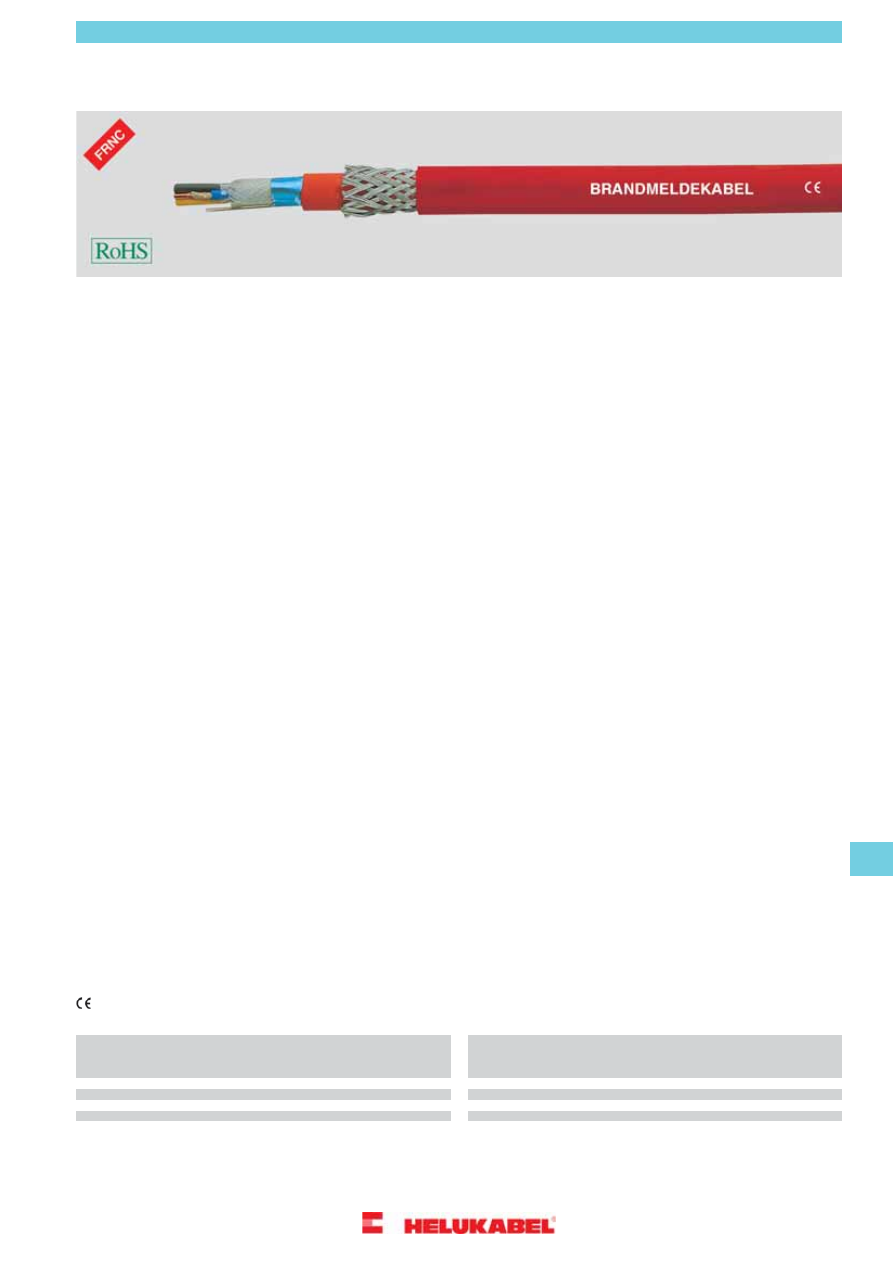

JE-H(St)HRH

Bd кабель связи для пожарной сигнализации, FE 180/E 30 до E 90,

безгалогеновый





Свойства

Структура

Технические характеристики

Медный однопроволочный проводник

Специальная оболочка и изоляция жил на
основании  DIN VDE 0815

Не способствует распространению горения

Низкая плотность дыма

Изоляция жил из сшитого полимерного
компаунда HI 1 в соответствии с DIN VDE
0207 часть 23

• Сопротивление шлейфа

макс. 73 Ом/км

Монтажные кабели не предназначены для
силовых цепей и прокладки в земле

• Максимальное рабочее напряжение

макс. 225 В (не для монтажа в силовых
цепях)

Маркировка кольцами и группами колец
в соответствии с DIN VDE 0815

• FE 180: Целостность изоляции

180

минут. Испытания в соответствии с DIN VDE
0472 часть 814 IEC 60331.

Целостность изоляции

при испытании

прямым воздействием пламени
продолжительностью 180 минут.

Жилы скручены в пару, по 4 пары - в пучок,
повивная скрутка пучков

• Испытательное напряжение

жила/ жила 500 В
жила/ экран 2000 В

Маркировка пучков спиралями

Обмотка из стекловолокна

Экран из кашированной полимерными
материалами алюминиевой плёнки

• Сопротивление изоляции

мин. 100 МОм x км

• E 30: Сохранение функциональности

электрических кабельных сетей в течение

Дренажный проводник  Ø 0,8 мм

• Рабочая емкость

макс. 120 нф/км при 800 Гц

не менее 30 минут. Испытание в
соответствии с DIN 4102 часть 12.

Сохранение функциональности

в

течение 30 минут должно быть обеспечено

Общая обмотка (внутренняя оболочка), не
распространяющий горение
полиолефиновый компаунд HM3 в
соответствии с DIN VDE 0207 часть 24

• Минимальный радиус изгиба

6хØ кабеля

в случаях, когда из горящего здания

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Экран - оплетка из оцинкованной стали

необходимо спасти людей или животных.
Гарантирует 30-минутное сохранение

Внешняя PVC-оболочка из
полиолефинового компаунда, HM2 в
соответствии с DIN VDE 0207 часть 24

• Пожарная нагрузка

см. табл. в приложении

функциональности установок пожарной
сигнализации и сигнальных устройств,

Цвет оболочки - красный (RAL 3000) с
надписью "BRANDMELDEKABEL" ("Кабель
пожарной сигнализации")

аварийного и резервного освещения,
пассажирских лифтов с эвакуационным
выключателем, исключением являются

Испытания

кабели, находящиеся внутри шахт или в
машинных отделениях.

Испытание на огнестойкость в соответствии
с VDE 0482-332-3, BS 4066 часть 3, DIN

• E 90: Сохранение функциональности

электрических кабельных сетей в течение

EN 60332-3, EC 60332-3 (DIN VDE 0472
раздел 804, тип испытания С)

не менее 90 минут. Испытание в
соответствии с DIN 4102 часть 12.

Сохранение функциональности

в

течение 90 минут обеспечивает

Коррозионность газов при горении в
соответствии с VDE 0482 часть 267, DIN EN
50267-2-2, IEC 60754-2 (DIN VDE 0472
часть 813)

работоспособность водонапорных

Плотность дыма в соответствии с VDE 0482
часть 1034-1+2, IEC 61034-1+2, DIN EN

установок для обеспечения систем
пожаротушения, вентиляционных

61034-1+2, BS 7622 часть 1+2 (DIN VDE
0472 часть 816)

установок для отвода дыма и тепла из
запасных лестничных клеток и внутренних



помещений, шахт и машинных отделений

Примечания

пожарных лифтов, эвакуационных
грузовых лифтов в больницах и
специальных пожарных лифтов.

• с E 30 по E 90

Сохранение функциональности зависит от
соответствующей техники прокладки
кабеля.





Применение

Широко применяются там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу,
например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях, отелях, аэропортах, метро, больницах и
т.п. Оплётка из стальных проволок служит в качестве механической защиты и магнитного экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во пар
x Ø провод.
мм

Арт.№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во пар
x Ø провод.
мм

Арт.№

-

150,0

25,0

11,7

2 x 2 x 0,8

34075

-

870,0

206,0

28,9

20 x 2 x 0,8

34080

-

1360,0

326,0

41,1

32 x 2 x 0,8

34072

-

275,0

45,0

15,7

4 x 2 x 0,8

34076

-

545,0

85,0

21,6

8 x 2 x 0,8

34077

-

1800,0

407,0

42,3

40 x 2 x 0,8

34073

-

2038,0

529,0

45,2

52 x 2 x 0,8

34074

-

602,0

126,0

23,8

12 x 2 x 0,8

34078

-

734,0

166,0

27,7

16 x 2 x 0,8

34079



Допускаются технические изменения. (RQ02)

581

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

582

КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

583

Q

Кабель среднего напряжения с изоляцией из
сшитого полиэтилена применяется в Германии
уже  с начала 70-х годов. XLPE-изоляция обладает
улучшенными  диэлектрическими, механическими и
термическими свойствами, химически резистентна
и хладостойка.  Благодаря вышеперечисленным
преимуществам данный материал  постепенно
вытеснил бумажную изоляцию.

Для предотвращения проникновения влаги и
увеличения срока службы XLPE-изолированный
кабель среднего напряжения имеет дополнительную
влагостойкую оболочку.

В процессе производства используется
полиэтилен высокого давления (HDPE), сшитый
пероксидным способом. В новом материале
появилась дополнительная молекулярная связь
между цепочками полимера, что придает ему
дополнительные прочностные и температурные
показатели.

Коэффициент диэлектрических потерь XLPE-
изоляции в отличие от ПВХ, например, ниже в 100
раз.
Этот фактор благоприятно сказывается на значениях
рабочей емкости, токах короткого замыкания и
нагрузочных токах.

Изоляция из сшитого полиэтилена демонстрирует
неизменность параметров в широком диапазоне
температур.

Свойства XLPE

• Диапазон температур
– Обычный режим эксплуатации

+   90°C

– Кратковременно

+ 250°C

–  При перегрузках и

аварийных ситуациях

до + 130°C


• Тепловое сопротивление



3,5 K · м/Вт

• Диэлектрическая постоянная



2,4

• Сопростивление (20°C)

   мин.10

16

 Ом · см

• Коэффициент потерь (tan ∂) (20°C) макс. 0,5 · 10

-3

• Плотность



0,92 г/см

3

• Прочность на разрыв

мин. 200%

• Сопротивление разрыву

мин. 12,5 Н/мм

2

Проводник

–  Медный или алюминиевый, круглый много-

проволочный, в соотв. с DIN VDE 0295 или HD 383

Внутренний токопроводящий слой

–  Проводящий компаунд, сшитый, мин. толщина

0,3 мм

Изоляция

–  Сшитый полиэтилен (XLPE), компаунд 2XI1 в

соотв. с DIN VDE 0207 часть 22  или HD 620.1

– номинальная толщина изоляции


6/10 кВ = 3,4 мм



12/20 кВ = 5,5 мм



18/30 кВ = 8,0 мм

Внешний токопроводящий слой

–  Внешний токопроводящий слой экструдирован с

внутренним токопроводящим слоем и изоляцией
(тройная экструзия)

–  Токопроводящий компаунд, сшитый, толщина  от

0,3 до 0,6 мм

Форма жилы (округлость)

–  Разница между наименьшим и наибольшим

значением не более 0,5 мм

Проводящая обмотка

–  Поверх внешнего проводящего слоя наносится

проводящая обмотка

Экран

–  Медная проволока диаметром от 0,5 мм и поверх

нее спираль толщиной от  0,1 мм

– Сечение меди  DIN VDE 0273 или. 0276
  в сооствествии с таблицей 2

Разделитель

–  Поверх экрана или под оболочкой разделительный

слой (например, лента)

Оболочка

–  PE-компаунд DMP2 в соотв. с HD 620.1 или

DIN VDE 0207 часть 3, черная или

–  PVC-компаунд DMV6 в соотв с 620.1 или. YM5

в соотв. с DIN VDE 0207 часть 5, красная

–  номинальная толщина оболочки = 2,5 мм,

для конструкции 1 x 500 мм

2

/30 кВ = 2,6 мм



Fortsetzung

V

КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ

с изоляцией XLPE 6/10 кВ, 12/20 кВ, 18/30 кВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

584

Прокладка в трубах

При расчете токовых нагрузок кабеля,
прокладываемого в землю в защитных трубах,
рекомендуется применять понижающий
коэффициент  0,85.

Испытательные напряжения

Тип испытания



Напряжение в кВ



Испытат. перемен. напряж.   15

30

45

Испытат. пост. напряж.

  48

96

144

Тестовое перемен. напряж.     18

36

54

(Контрольное напряжение
= 1000 h)



Испытательное напряжение в кабельных
сетях

Во время эксплуатации  или после прокладки
кабели среднего напряжения могут проверяться на
пробой постоянным и переменным напряжением.
Длительность проверки 30 мин.


Тип испытания

Испытат. перемен. напряж.

12

24

36

в кВ

Испытат. постоян. напряж.

34

67

76

в кВ

до

 48

до

 96

до







108



U

0

/U = 6/10 кВ



U

0

/U = 12/20  кВ



U

0

/U = 18/30  кВ

Прокладка

Во избежание повреждений при прокладке кабеля
из сшитого полиэетилена необходимо соблюдать
инструкции по монтажу. Необходимо оберегать
оболочку от соприкосновения с острыми и
режущими предметами.

Кабельные законцовки необходимо предохранять
от воздействия влаги.  После отрезки необходимой
длины концы необходимо сразу же подвергать
заделке.

Рекомендованная глубина прокладки от 60 до 80 cм.
Укладку одножильного кабеля рекомендуется
производить в треугольном пучке.

При прокладке в трубах следует принимать во
внимание  влияние теплоизолирующего воздушного
слоя между кабелем и трубой.
Внутренний диаметр трубы должен быть не менее
1,5 диаметров кабеля.

Радиусы изгиба

При прокладке не следует превышать следующие
значения:

•  Кабель без металлической оболочки =15 x кабель Ø
•  Кабель с броней из алюминия

=30 x кабель Ø

Диапазон температур при прокладке

При  прокладке НЕ превышать следующие значения:

• для XLPE-изоляции + PVC-оболочка  =

– 5°C

• для XLPE-изоляции + PE-оболочка

=

– 20°C

Макс. допустимая прочностная нагрузка

При прокладке с помощью лебедки (для
небронированных кабелей)
P = число жил x сечение проводника x



 = допустимая нагрузка Н/мм

2



– для Cu-проводника: 50 Н/мм

2



– для Al-прводника: 30 N/мм

2

Токовые нагрузки

в соотв. с VDE 0276 часть 620 или HD 620 S1

Прокладка в земле

• Глубина

0,7 – 0,8 м

• Температура почвы на глубине прокладки

20°C

• Тепловое сопротивление почвы

1,0 K · м/Вт

• Коэффициент для расчета нагрузки 0,7 (EVU-нагр.)

Прокладка на открытом воздухе

• Температура окружающей среды

30°C

• Коэффициент для расчета нагрузки (длительно) 1,0



U

0

/U = 6/10 kV



U

0

/U = 12/20 kV



U

0

/U = 18/30 kV

КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ

с изоляцией из XLPE 6/10 кВ, 12/20 кВ, 18/30 кВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

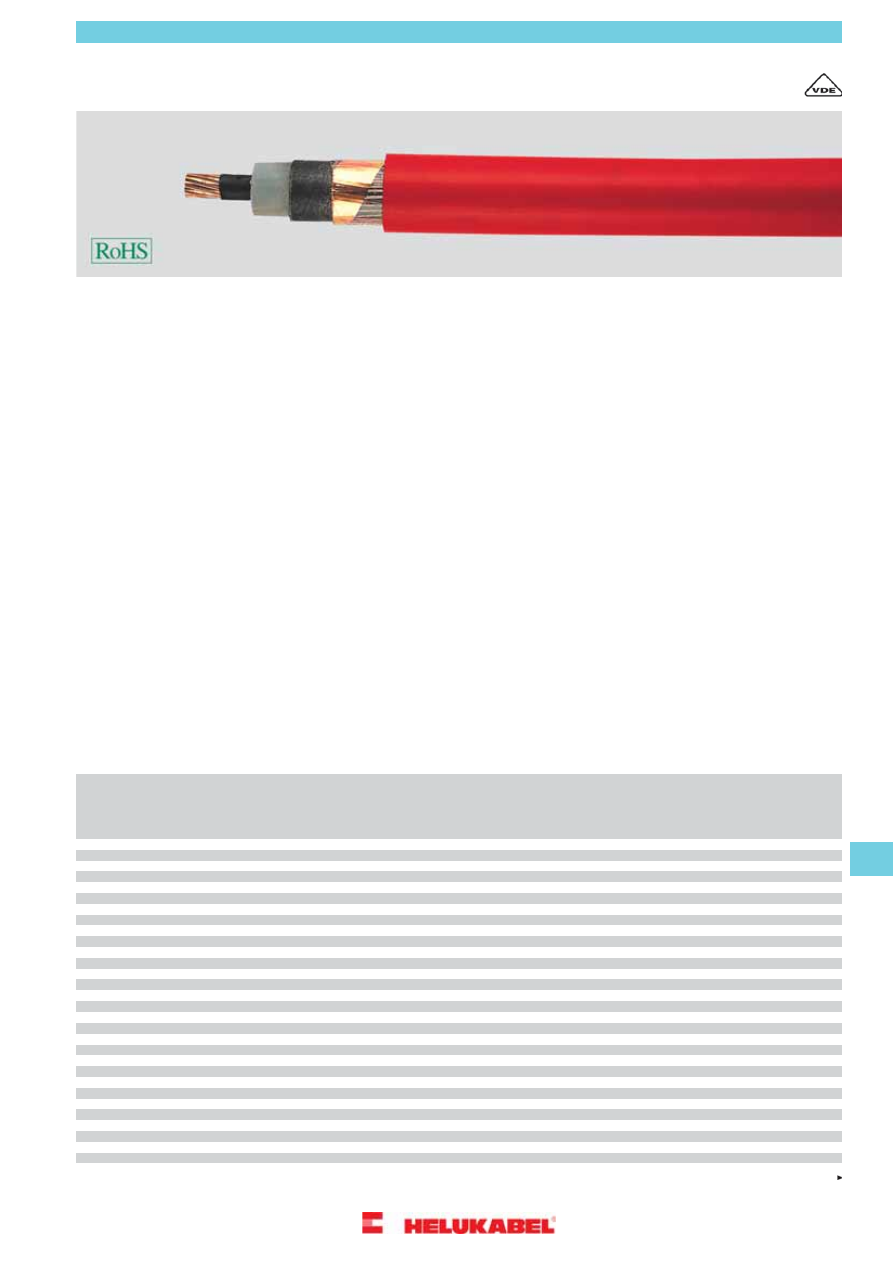

N2XSY 6/10кВ, 12/20кВ, 18/30кВ

XLPE-изоляция,

Cu-проводник, 1-жильный, экранированный, PVC-оболочка





Свойства

Структура

Технические характеристики

Медный проводник в соответствии смDIN
VDE 0295 кл. 2, многопроволочный, BS
6360 кл. 2, IEC 60228 кл.2

Кабель с XLPE-изоляцией среднего
напряжения в соответствии с DIN VDE 0276
часть 620-5С или HD 620 S1 и IEC 60502

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

Температурный диапазон

при прокладке до -5°C

Внутренний токопроводящий слой

Испытания

Изоляция жил из сшитого полиэтилена
(XLPE), PE-компаунд DIX8 в соответствии
с HD 620 S2

Самозатухающий и не распространяющий
горение в соответствии с VDE
0482-332-1-2, DIN EN 60332-1-2/

• Рабочая температура

макс. 90°C

Внешний токопроводящий слой,
экструдированный и прочно сшитый с
изоляцией жил

• Температура при коротком

замыкании

250 °C

(время короткого замыкания до 5 сек.)

IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания В)

• Примечание по монтажу

Экструдированный внешний
токопроводящий слой прочно сшит с

Проводящая обмотка

• Номинальные напряжения

U

0

/U 6/10 кВ, 12/20 кВ, 18/30 кВ

Экран: оплетка из медных проволок с
одной или двумя спиральными
проводящими лентами

• Рабочие напряжения

для 6/10 кВ макс. 12 кВ
для 12/10 кВ макс. 24 кВ
для 18/30 кВ макс. 36 кВ

изоляцией для обеспечения оптимальной
эксплуатационной безопасности. Поэтому
при монтаже рекомендуется использовать
специальный инструмент для снятия
оболочки.

Обмотка

Внешняя PVC-оболочка, DMV6 в
соответствии с HD 620.1

• Испытательные напряжения

для 6/10 кВ = 15 кВ
для 12/20 кВ = 30 кВ
для 18/30 кВ = 45 кВ

Цвет оболочки - красный



Примечания

• Минимальный радиус изгиба

15х Ø кабеля

rm = круглый проводник,
многопроволочный

• Допустимая токовая нагрузка

см. табл. в приложении

Другие типы и размеры по запросу





Применение

Используется для прокладки внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и
распределительных установках и электростанциях. Благодаря хорошим монтажным характеристикам их легко прокладывать в сложных
трассах.
Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно сцепленный с XLPE-изоляцией,
обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.





AWG-№

Вес
прибл. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Толщина
стенки
оболочки
Номинальное
значение
мм

Толщина
изолирующей
стенки
мм

Номинальное
напряжение
кВ

Рабочее
напряжение
макс.

Кол-во жил x
номинальное
сечение, мм²

Арт.№

2

905,0

518,0

23,0 - 28,0

2,5

3,4

6 / 10

12

rm / 16

1 x 35

32400

1

1080,0

662,0

24,0 - 29,0

2,5

3,4

6 / 10

12

rm / 16

1 x 50

32401

2/0

1310,0

854,0

26,0 - 31,0

2,5

3,4

6 / 10

12

rm / 16

1 x 70

32402

3/0

1580,0

1094,0

26,0 - 32,0

2,5

3,4

6 / 10

12

rm / 16

1 x 95

32403

4/0

1860,0

1334,0

28,0 - 34,0

2,5

3,4

6 / 10

12

rm / 16

1 x 120

32404

300 kcmil

2040,0

1622,0

29,0 - 35,0

2,5

3,4

6 / 10

12

rm / 16

1 x 150

32405

300 kcmil

2210,0

1723,0

29,0 - 35,0

2,5

3,4

6 / 10

12

rm / 25

1 x 150

32406

350 kcmil

2450,0

1958,0

31,0 - 37,0

2,5

3,4

6 / 10

12

rm / 16

1 x 185

32407

350 kcmil

2580,0

2059,0

31,0 - 37,0

2,5

3,4

6 / 10

12

rm / 25

1 x 185

32408

500 kcmil

3000,0

2486,0

33,0 - 39,0

2,5

3,4

6 / 10

12

rm / 16

1 x 240

32409

500 kcmil

3130,0

2587,0

33,0 - 39,0

2,5

3,4

6 / 10

12

rm / 25

1 x 240

32410

600 kcmil

3780,0

3163,0

36,0 - 41,0

2,5

3,4

6 / 10

12

rm / 25

1 x 300

32411

750 kcmil

4670,0

4234,0

40,0 - 45,0

2,5

3,4

6 / 10

12

rm / 35

1 x 400

32412

1000 kcmil

5750,0

5194,0

43,0 - 48,0

2,5

3,4

6 / 10

12

rm / 35

1 x 500

32413

1250 kcmil

7180,0

6442,0

44,0 - 49,0

2,5

3,4

6 / 10

12

rm / 35

1 x 630

33099

2

1110,0

518,0

27,0 - 32,0

2,5

5,5

12 / 20

24

rm / 16

1 x 35

32414

1

1250,0

662,0

28,0 - 33,0

2,5

5,5

12 / 20

24

rm / 16

1 x 50

32415

2/0

1510,0

854,0

30,0 - 35,0

2,5

5,5

12 / 20

24

rm / 16

1 x 70

32416

3/0

1780,0

1094,0

31,0 - 36,0

2,5

5,5

12 / 20

24

rm / 16

1 x 95

32417

4/0

2070,0

1334,0

32,0 - 38,0

2,5

5,5

12 / 20

24

rm / 16

1 x 120

32418

300 kcmil

2310,0

1622,0

33,0 - 39,0

2,5

5,5

12 / 20

24

rm / 16

1 x 150

32419

300 kcmil

2420,0

1723,0

33,0 - 39,0

2,5

5,5

12 / 20

24

rm / 25

1 x 150

32420

350 kcmil

2650,0

1958,0

35,0 - 41,0

2,5

5,5

12 / 20

24

rm / 16

1 x 185

32421

350 kcmil

2810,0

2059,0

35,0 - 41,0

2,5

5,5

12 / 20

24

rm / 25

1 x 185

32422

500 kcmil

3260,0

2486,0

38,0 - 44,0

2,5

5,5

12 / 20

24

rm / 16

1 x 240

32423

500 kcmil

3360,0

2587,0

38,0 - 44,0

2,5

5,5

12 / 20

24

rm / 25

1 x 240

32424

600 kcmil

4020,0

3163,0

40,0 - 46,0

2,5

5,5

12 / 20

24

rm / 25

1 x 300

32425

750 kcmil

4930,0

4234,0

43,0 - 49,0

2,5

5,5

12 / 20

24

rm / 35

1 x 400

32426

1000 kcmil

6050,0

5194,0

46,0 - 52,0

2,5

5,5

12 / 20

24

rm / 35

1 x 500

32427

1250 kcmil

7510,0

6442,0

47,0 - 53,0

2,5

5,5

12 / 20

24

rm / 35

1 x 630

33096



Продолжение

585

Силовые кабели / Кабели среднего напряжения

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

N2XSY 6/10кВ, 12/20кВ, 18/30кВ

XLPE-изоляция,

Cu-проводник, 1-жильный, экранированный, PVC-оболочка



AWG-№

Вес
прибл. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Толщина
стенки
оболочки
Номинальное
значение
мм

Толщина
изолирующей
стенки
мм

Номинальное
напряжение
кВ

Рабочее
напряжение
макс.

Кол-во жил x
номинальное
сечение, мм²

Арт.№

1

1480,0

662,0

32,0 - 38,0

2,5

8

18 / 30

36

rm / 16

1 x 50

32428

2/0

1730,0

854,0

34,0 - 40,0

2,5

8

18 / 30

36

rm / 16

1 x 70

32429

3/0

2060,0

1094,0

35,0 - 41,0

2,5

8

18 / 30

36

rm / 16

1 x 95

32430

4/0

2330,0

1334,0

37,0 - 43,0

2,5

8

18 / 30

36

rm / 16

1 x 120

32431

300 kcmil

2720,0

1723,0

38,0 - 44,0

2,5

8

18 / 30

36

rm / 25

1 x 150

32432

350 kcmil

3100,0

2059,0

40,0 - 46,0

2,5

8

18 / 30

36

rm / 25

1 x 185

32433

500 kcmil

3730,0

2587,0

42,0 - 48,0

2,5

8

18 / 30

36

rm / 25

1 x 240

32434

600 kcmil

4000,0

3163,0

45,0 - 51,0

2,5

8

18 / 30

36

rm / 25

1 x 300

32435

750 kcmil

5330,0

4234,0

48,0 - 54,0

2,5

8

18 / 30

36

rm / 35

1 x 400

32436

1000 kcmil

6480,0

5194,0

51,0 - 57,0

2,5

8

18 / 30

36

rm / 35

1 x 500

32437

1250 kcmil

7970,0

6442,0

52,0 - 59,0

2,5

8

18 / 30

36

rm / 35

1 x 630

33098



Допускаются технические изменения. (RQ03)

586

Силовые кабели / Кабели среднего напряжения

òÐÅ×ÐÅáÛÊÆÎÕÖÔÝÓÒÆÅÏÆÄÐÏÁÑÒáÈÆÏÊá
ÓÎÌÁÔÁÍÐÄćâÌÓÆÓÓÕÁÒÝĈ

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     65      66      67      68     ..
