N2XH-FE 180/E 30

кабель повышенной безопасности, безгалогеновый,

0,6/1 кВ, с улучшенными характеристиками пожаростойкости





Свойства

Структура

Технические характеристики

Медный проводник в соответствии с DIN
VDE 0295 кл. 1 или кл. 2, одно- или

Безгалогеновые кабели повышенной
безопасности с улучшенными пожарными
свойствами в соответствии с DIN VDE 0266

Безгалогеновый, не выделяет
коррозионных и токсичных газов

многопроволочный,  BS 6360 кл. 1 или кл.
2, IEC 60228 кл. 1 или 2

Трудновоспламеняемый

• Температурный диапазон

от -30 °C до +70 °C

Не распространяющий горение

Изоляция жил из сшитого полиэтилена,
компаунд 2XI1 в соответствии с DIN VDE
0276 часть 604

Самозатухающий и огнестойкий

Допустимая

рабочая температура

проводника +90 °C

Не способствует распространению горения,
пожаробезопасный

Маркировка жил в соответствии с DIN VDE
0293-308 или 0276 часть 604

• Номинальное напряжение

U

0

/U 0,6/1

кВ

Низкое дымовыделение, не задымляет
пожарные выходы и не препятствует работе
систем пожаротушения

Жёлто-зелёная жила заземления для 3 жил
и более

• Испытательное напряжение

4000 В

Нетоксичный

• Минимальный радиус изгиба

15xØ кабеля

Повивная скрутка жил

Устойчив к самовозгоранию

Общая заполняющая оболочка из
безгалогенового компаунда, спресованная

Сохранение функциональности при
повышенной токовой нагрузке

• Стойкость к радиации

до 200x10

6

сДж/кг (до 200 Мрад)

Внешняя оболочка из термопластичного
полиолефина без содержания галогенов,

• FE 180: Целостность изоляции

180

минут. Испытание в соответствии с DIN VDE
0472 часть 814 IEC 60331.

Целостность изоляции

при испытании

прямым воздействием пламени
продолжительностью 180 минут.

• Пожарная нагрузка

см. табл. в приложении

компаунд HM4 в соответствии с DIN VDE
0276 часть 604, не распространяющая
горение

Цвет оболочки - оранжевый

Испытания

• E 30: Сохранение функциональности

электрических кабельных сетей в течение

Испытание на огнестойкость в соответствии
с DIN VDE 0482-332-3, BS 4066 часть 3,

не менее 30 минут и соответствие

DIN EN 60332-3, EC 60332-3 (ранее DIN
VDE 0472 раздел 804, тип испытания С)

техническим требованиям пожарных норм
(приложение к DIN VDE 0108 часть 1).

Коррозионность газов при горении в
соответствии с DIN VDE 0482 часть 267,

Испытание в соответствии с DIN 4102 часть
12.

Сохранение функциональности

в

течение 30 минут должно быть обеспечено

DIN EN 50267-2-2, IEC 60754-2 (DIN VDE
0472 часть 813)

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1, IEC 60754-1
(DIN VDE 0472 часть 815)

в случаях, когда из горящего здания
необходимо спасти людей или животных.
Гарантирует 30-минутное сохранение

Плотность дыма в соответствии с VDE 0482
часть 1034-1+2, IEC 61034-1+2, DIN EN

функциональности установок пожарной
сигнализации и сигнальных устройств,

61034-1+2, BS 7622 часть 1+2 (DIN VDE
0472 часть 816)

аварийного и резервного освещения,
пассажирских лифтов с эвакуационным
выключателем, исключением являются
кабели, находящиеся внутри шахт или
машинных отделениях.



Примечания

re = круглый однопроволочный проводник
rm = круглый многопроволочный
проводник



Применение

Широко применяются там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу,
например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях, отелях, аэропортах, метро, больницах и
поликлиниках (DIN VDE 0107), универмагах, помещениях, отведённых для электронной обработки данных, театрах, кинотеатрах, высотных
домах, в местах массового скопления людей, школах и т.п. (DIN VDE 0108), на горных разработках, морских буровых установках, центральных
постах управления, транспортной технике, системах аварийного энергоснабжения и системах аварийной сигнализации. Предназначен для
фиксированного монтажа в сухих и влажных помещениях поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне. Можно
использовать для прокладки на открытом воздухе и в земле (в трубах).
При прокладке в трубах не допускается скопление воды.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

12

155,0

38,0

8,0

1 x 4   re

52058

10

190,0

58,0

9,0

1 x 6   re

52059



Продолжение

563

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

N2XH-FE 180/E 30

кабель повышенной безопасности, безгалогеновый,

0,6/1 кВ, с улучшенными характеристиками пожаростойкости







AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

8

215,0

96,0

10,0

1 x 10   re

52060

1

2340,0

1680,0

32,0

3 x 50 / 25   rm

52090

2/0

2890,0

2016,0

34,0

3 x 70   rm

52087

6

240,0

154,0

10,5

1 x 16   re

52061

4

380,0

240,0

13,0

1 x 25   rm

52062

2/0

3190,0

2352,0

35,0

3 x 70 / 35   rm

52091

3/0

4350,0

3216,0

40,0

3 x 95 / 50   rm

52092

2

460,0

336,0

14,0

1 x 35   rm

52063

1

590,0

480,0

15,5

1 x 50   rm

52064

4/0

5550,0

4128,0

45,0

3 x 120 / 70   rm

52093

300 kcmil

6560,0

4992,0

48,5

3 x 150 / 70   rm

52094

2/0

820,0

672,0

17,5

1 x 70   rm

52065

3/0

1090,0

912,0

19,5

1 x 95   rm

52066

350 kcmil

8240,0

6240,0

54,0

3 x 185 / 95   rm

52095

4/0

1350,0

1152,0

21,0

1 x 120   rm

52067

16

210,0

58,0

12,5

4 x 1,5   re

52096

300 kcmil

1650,0

1440,0

23,0

1 x 150   rm

52068

14

260,0

96,0

13,0

4 x 2,5   re

52097

350 kcmil

2030,0

1776,0

25,0

1 x 185   rm

52069

12

310,0

154,0

13,0

4 x 4   re

52614

500 kcmil

2590,0

2304,0

29,0

1 x 240   rm

52070

10

410,0

230,0

14,5

4 x 6   re

52615

16

170,0

29,0

11,5

2 x 1,5   re

52071

8

620,0

384,0

16,0

4 x 10   re

52616

6

900,0

614,0

18,0

4 x 16   re

52617

14

190,0

48,0

12,0

2 x 2,5   re

52072

12

260,0

77,0

13,0

2 x 4   re

52073

4

1600,0

960,0

23,6

4 x 25   rm

52628

2

2050,0

1344,0

26,4

4 x 35   rm

52629

10

310,0

115,0

14,0

2 x 6   re

52074

8

430,0

192,0

15,5

2 x 10   re

52075

1

2761,0

1920,0

29,5

4 x 50   rm

52383

2/0

3785,0

2688,0

34,6

4 x 70   rm

52432

6

600,0

307,0

17,5

2 x 16   re

52076

4

930,0

480,0

22,0

2 x 25   rm

52077

3/0

5010,0

3648,0

39,0

4 x 95   rm

52433

4/0

6135,0

4608,0

43,5

4 x 120   rm

52434

16

170,0

43,0

12,0

3 x 1,5   re

52078

16

210,0

72,0

12,0

5 x 1,5   re

52618

14

220,0

72,0

12,5

3 x 2,5   re

52079

12

290,0

115,0

13,5

3 x 4   re

52080

14

280,0

120,0

13,0

5 x 2,5   re

52619

12

380,0

192,0

14,5

5 x 4   re

52620

10

370,0

173,0

14,5

3 x 6   re

52081

8

530,0

288,0

16,5

3 x 10   re

52082

10

510,0

288,0

15,5

5 x 6   re

52621

8

760,0

480,0

18,0

5 x 10   re

52622

6

760,0

461,0

18,5

3 x 16   re

52083

4

1160,0

720,0

23,5

3 x 25   rm

52084

6

1120,0

768,0

20,0

5 x 16   re

52623

4

1840,0

1200,0

24,5

5 x 25   rm

52626

4

1430,0

874,0

22,5

3 x 25 / 16   rm

52088

2

1560,0

1080,0

26,0

3 x 35   rm

52085

2

2510,0

1680,0

33,5

5 x 35   rm

52627

2

1810,0

1162,0

28,0

3 x 35 / 16   rm

52089

16

250,0

101,0

13,0

7 x 1,5   re

52624

1

2030,0

1440,0

29,0

3 x 50   rm

52086

16

390,0

173,0

16,5

12 x 1,5   re

52625



Допускаются технические изменения. (RQ02)

564

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

-------------------------------------------------------------------------------------------------------------------------------------------------------------

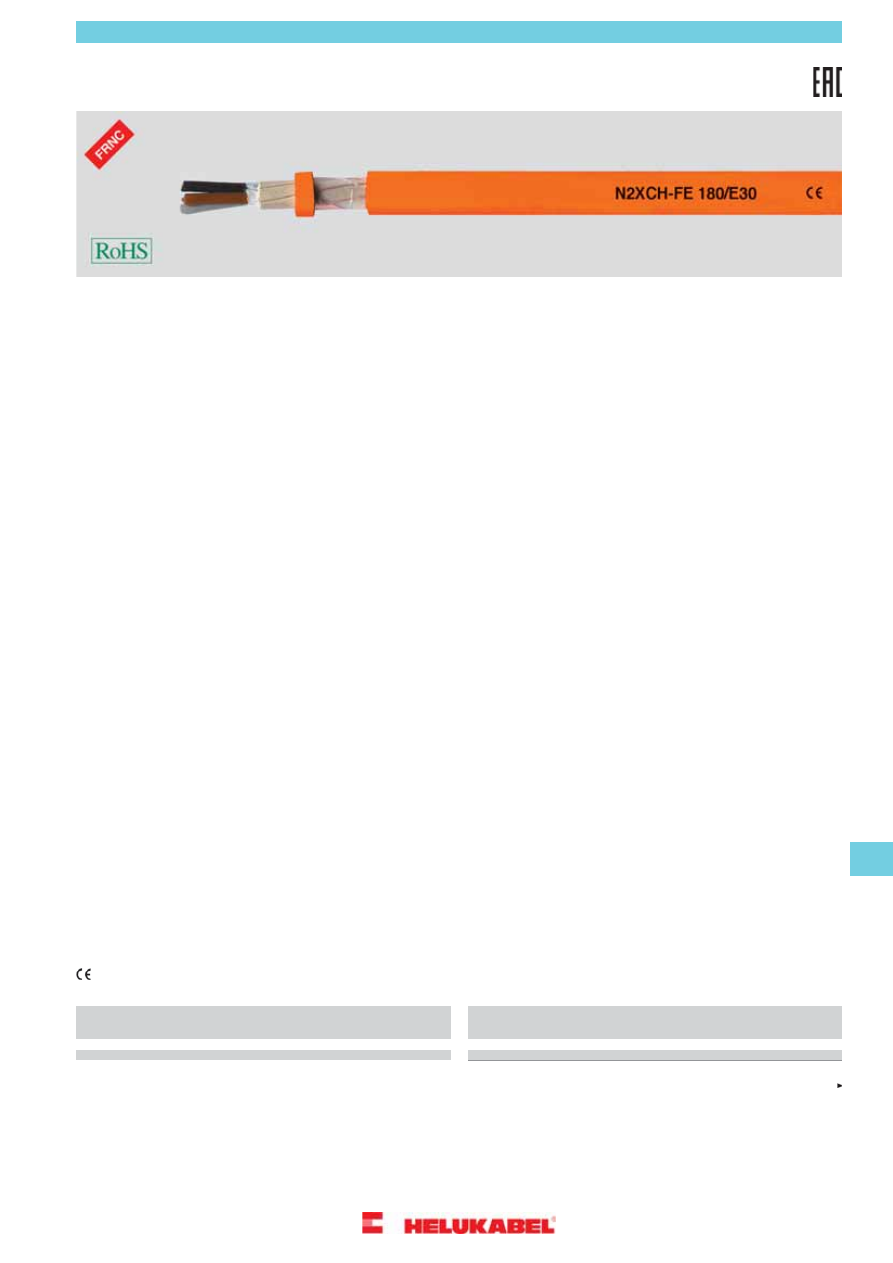

N2XCH-FE 180/E 30

кабель повышенной безопасности, безгалогеновый,

0,6/1 кВ, с улучшенными характеристиками пожаростойкости





Свойства

Структура

Технические характеристики

Медный проводник в соответствии с DIN
VDE 0295 кл. 1 или кл. 2, одно- или

Безгалогеновые кабели повышенной
безопасности с улучшенными пожарными
свойствами в соответствии с DIN VDE 0266

Безгалогеновый, не выделяет
коррозионные и токсичные газы

многопроволочный BS 6360 кл. 1 или кл.
2, IEC 60228 кл. 1 или кл. 2

Не распространяющий горение и
трудновоспламеняемый

• Температурный диапазон

от -30°C до +70°C

Самозатухающий и огнестойкий

Изоляция жил - сшитый полиэтилен,
компаунд 2XI1 в соотв. с DIN VDE 0276
часть 604

Не способствует распространению горения,
пожаробезопасный

Допустимая

Рабочая температура

проводника +90°C

Маркировка жил в соответствии с DIN VDE
0293-308 или 0276 часть 604

Незначительное образование дыма

• Номинальное напряжение

U

0

/U 0,6/1 кВ

Нетоксичный

Повивная скрутка жил

Устойчив к самовозгоранию

• Испытательное напряжение

4000 В

Общая заполняющая оболочка из
безгалогенового компаунда, спресованная

Сохранение функциональности при
повышенной токовой нагрузке

• Минимальный радиус изгиба

15x Ø кабеля

Концентрический проводник из медных
проволок с медной скрепляющей спиралью

• FE 180: целостность изоляции

в

течение 180 минут. Испытание в

• Устойчивость к излучению

до 200x10

6

сДж/кг (до 200 Мрад)

Внешняя оболочка из термопластичного
полиолефина, безгалогеновая,  не
распространяющая горение

соответствии с DIN VDE 0472 часть 814
IEC 60331.

Целостность изоляции

при испытании

с прямым воздействием пламени
продолжительностью 180 минут.

• Пожарная нагрузка

см. табл. в приложении

Цвет оболочки - оранжевый

Испытания

Испытание на огнестойкость в соответствии
с VDE 0482 часть 266-2, BS 4066 часть 3/

• E 30: сохранение функциональности

электрических кабельных сетей в течение

DIN EN 50266-2/IEC 60332-3

не менее 30 минут и соответствие

(соответствует DIN VDE 0472 часть 804 тип
испытания C)

техническим требованиям пожарных норм
(приложение 1 к DIN VDE 0108 часть 1).

Коррозионность газов при горении в
соответствии с VDE 0482 часть 267/ DIN

Испытание в соответствии с DIN 4102 часть
12.

Сохранение функциональности

на 30

минут: гарантирует 30-минутное

EN 50267-2-2/IEC 60754-2 (соответствует
DIN VDE 0472 часть 813)

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1 /IEC 60754-1
(соответствует DIN VDE 0472 часть 815)

сохранение функциональности установок
пожарной сигнализации и сигнальных
устройств, аварийного и резервного

Плотность дыма в соответствии с VDE 0482
часть 1034-1+2/ IEC 61034-1+2 / DIN EN

освещения, пассажирских лифтов с
эвакуационным выключателем,

61034-1+2 / BS 7622 часть 1+2
(соответствует DIN VDE 0472 часть 816)

исключением являются кабели,
находящиеся внутри шахт или машинных
отделениях.



Примечания

re = круглый однопроволочный проводник;
rm = круглый многопроволочный
проводник;



Применение

Широко применяются там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу.
Можно использовать для прокладки на открытом воздухе и в земле в трубах. Кроме того, действует DIN VDE 0298 часть 1 и 2. При прокладке
в трубах не допускается скопление воды.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

16

200,0

52,0

13,0

2 x 1,5 / 1,5   re

52098

10

400,0

182,0

16,0

2 x 6 / 6   re

52101

8

570,0

312,0

17,5

2 x 10 / 10   re

52102

14

250,0

80,0

14,0

2 x 2,5 / 2,5   re

52099

12

310,0

123,0

15,0

2 x 4 / 4   re

52100

16

220,0

66,0

13,0

3 x 1,5 / 1,5   re

52103



Продолжение

565

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

N2XCH-FE 180/E 30

кабель повышенной безопасности, безгалогеновый,

0,6/1 кВ, с улучшенными характеристиками пожаростойкости







AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

14

270,0

104,0

14,0

3 x 2,5 / 2,5   re

52104

12

420,0

200,0

17,0

4 x 4 / 4   re

52120

10

540,0

297,0

18,0

4 x 6 / 6   re

52121

12

360,0

161,0

15,5

3 x 4 / 4   re

52105

10

470,0

240,0

16,5

3 x 6 / 6   re

52106

8

800,0

504,0

20,0

4 x 10 / 10   re

52122

6

1150,0

796,0

22,5

4 x 16 / 16   re

52123

8

680,0

408,0

18,5

3 x 10 / 10   re

52107

6

960,0

643,0

21,0

3 x 16 / 16   re

52108

4

1670,0

1142,0

28,0

4 x 25 / 16   rm

52124

2

2160,0

1526,0

30,5

4 x 35 / 16   rm

52125

4

1390,0

902,0

25,5

3 x 25 / 16   rm

52109

2

1720,0

1190,0

29,0

3 x 35 / 16   rm

52110

1

2860,0

2203,0

32,0

4 x 50 / 25   rm

52126

2/0

3980,0

3082,0

39,5

4 x 70 / 35   rm

52127

1

2320,0

1723,0

31,5

3 x 50 / 25   rm

52111

2/0

3260,0

2410,0

36,5

3 x 70 / 35   rm

52112

3/0

5300,0

4208,0

43,5

4 x 95 / 50   rm

52128

4/0

6740,0

5388,0

49,5

4 x 120 / 70   rm

52129

3/0

4310,0

3296,0

40,0

3 x 95 / 50   rm

52113

4/0

5520,0

4236,0

46,0

3 x 120 / 70   rm

52114

300 kcmil

8210,0

6558,0

55,5

4 x 150 / 70   rm

52130

350 kcmil

10200,0

8159,0

60,0

4 x 185 / 95   rm

52131

300 kcmil

6620,0

5100,0

50,5

3 x 150 / 70   rm

52115

350 kcmil

8180,0

6383,0

55,0

3 x 185 / 95   rm

52116

500 kcmil

12900,0

10546,0

68,0

4 x 240 / 120   rm

52132

500 kcmil

10620,0

8242,0

61,5

3 x 240 / 120   rm

52117

16

360,0

133,0

16,5

7 x 1,5 / 2,5   re

52133

16

260,0

81,0

15,0

4 x 1,5 / 1,5   re

52118

16

1070,0

499,0

29,0

30 x 1,5 / 6   re

52134

14

310,0

128,0

16,0

4 x 2,5 / 2,5   re

52119



Допускаются технические изменения. (RQ02)

566

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(N)HXH-FE 180/E 30

кабель повышенной безопасности, безгалогеновый,

0,6/1 кВ, с улучшенными характеристиками пожаростойкости





Свойства

Структура

Технические характеристики

Медный проводник  в соответствии с DIN
VDE 0295 кл. 1 или кл. 2, одно- или

Безгалогеновые кабели повышенной
безопасности с улучшенными пожарными
свойствами на основании DIN VDE 0266

Безгалогеновый, не выделяет
коррозионных и токсичных газов

многопроволочный, BS 6360 кл. 1 или 2,
IEC 60228 кл. 1 или 2

Не распространяющий горение и
трудновоспламеняемый

• Температурный диапазон

от -30 °C до +70 °C

Самозатухающий и огнестойкий

Изоляци жил из полимера

Маркировка жил в соответствии с DIN VDE
0293-308

Не способствует распространению горения,
пожаробезопасный

Допустимая

рабочая температура

проводника +90 °C

Низкое дымовыделение

Желто-зеленая жила заземления, от 3 жил

• Номинальное напряжение

U

0

/U 0,6/1 кВ

Нетоксичный

Повивная скрутка жил

Общая обмотка

Устойчив к самовозгоранию

• Испытательное напряжение

4000 В

Сохранение функциональности при
повышенной токовой нагрузке

Внешняя оболочка - полиолефиновый
компаунд,
не распространяющая горение

• Минимальный радиус изгиба

15xØ кабеля

• FE 180: Целостность изоляции

180

минут. Испытание в соответствии с DIN VDE
0472 часть 814 IEC 60331.

Целостность изоляции

при испытании

прямым воздействием пламени
продолжительностью 180 минут.

• Стойкость к радиации

до 200x10

6

сДж/кг (до 200 Мрад)

Цвет оболочки - оранжевый

Испытания

• Пожарная нагрузка

см. табл. в приложении

Испытание на огнестойкость в соответствии
с VDE 0482-332-3, BS 4066 часть 3, DIN
EN 60332-3, IEC 60332-3 (DIN VDE 0472
раздел 804, тип испытания C)

• E 30: Сохранение функциональности

электрических кабельных сетей в течение

Коррозионность газов при горении в
соответствии с VDE 0482 часть 267, DIN EN

не менее 30 минут и соответствие

50267-2-2, IEC 60754-2 (DIN VDE 0472
часть 813)

техническим требованиям пожарных норм
(приложение к DIN VDE 0108 часть 1).
Испытание в соотв. с DIN 4102 часть 12.

Сохранение функциональности

на 30

минут: гарантирует 30-минутное

Безгалогеновый в соответствии с VDE 0482
часть 267/DIN EN 50267-2-1/IEC 60754-1
(DIN VDE 0472 часть 815)

Плотность дыма в соответствии с VDE 0482
часть 1034-1+2,  IEC 61034-1+2, DIN EN

сохранение функциональности установок
пожарной сигнализации и сигнальных

61034-1+2, BS 7622 часть 1+2 (DIN VDE
0472 часть 816)

устройств, аварийного и резервного
освещения, пассажирских лифтов с
эвакуационным выключателем.
Исключением являются кабели,
находящиеся внутри шахт, в машинных
отделениях.



Примечания

re = круглый однопроволочный проводник;
rm = круглый многопроволочный
проводник;



Применение

Широко применяются там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу.
Предназначен для фиксированного монтажа в сухих и влажных помещениях поверх, внутри и под штукатуркой, а также в каменной кладке
и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле (в трубах). При прокладке в трубах не допускается скопление
воды.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

12

98,0

38,0

7,0

1 x 4   re

52700

2/0

800,0

672,0

15,0

1 x 70   rm

52707

3/0

1100,0

912,0

16,5

1 x 95   rm

52708

10

125,0

58,0

7,5

1 x 6   re

52701

8

165,0

96,0

8,0

1 x 10   re

52702

4/0

1350,0

1152,0

18,5

1 x 120   rm

52709

300 kcmil

1650,0

1440,0

20,5

1 x 150   rm

52710

6

230,0

154,0

9,0

1 x 16   rm

52703

4

345,0

240,0

10,5

1 x 25   rm

52704

350 kcmil

2000,0

1776,0

23,0

1 x 185   rm

52711

500 kcmil

2650,0

2304,0

25,5

1 x 240   rm

52712

2

450,0

336,0

11,5

1 x 35   rm

52705

1

590,0

480,0

12,0

1 x 50   rm

52706

600 kcmil

3200,0

2880,0

31,8

1 x 300   rm

52713

14

290,0

48,0

12,5

2 x 2,5   re

52714



Продолжение

567

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(N)HXH-FE 180/E 30

кабель повышенной безопасности, безгалогеновый,

0,6/1 кВ, с улучшенными характеристиками пожаростойкости







AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

12

345,0

77,0

13,5

2 x 4   re

52715

16

375,0

72,0

14,0

5 x 1,5   re

52749

14

445,0

120,0

15,0

5 x 2,5   re

52750

10

410,0

115,0

14,5

2 x 6   re

52716

8

540,0

192,0

16,0

2 x 10   re

52717

12

560,0

192,0

16,5

5 x 4   re

52751

10

690,0

288,0

18,0

5 x 6   re

52752

6

720,0

307,0

18,0

2 x 16   rm

52718

4

1100,0

480,0

21,0

2 x 25   rm

52719

8

950,0

480,0

20,0

5 x 10   re

52753

6

1300,0

768,0

22,5

5 x 16   rm

52754

2

1120,0

672,0

24,0

2 x 35   rm

52720

4

1980,0

1200,0

26,5

5 x 25   rm

52755

16

280,0

43,0

12,5

3 x 1,5   re

52721

2

2600,0

1680,0

36,0

5 x 35   rm

52756

14

330,0

72,0

13,5

3 x 2,5   re

52722

16

365,0

101,0

15,0

7 x 1,5   re

52757

12

400,0

115,0

14,5

3 x 4   re

52723

10

480,0

173,0

15,5

3 x 6   re

52724

14

540,0

168,0

16,5

7 x 2,5   re

52758

8

650,0

288,0

17,0

3 x 10   re

52725

16

580,0

144,0

18,0

10 x 1,5   re

52759

6

850,0

461,0

19,0

3 x 16   rm

52726

14

710,0

240,0

20,0

10 x 2,5   re

52760

4

1300,0

720,0

22,5

3 x 25   rm

52727

16

640,0

173,0

19,0

12 x 1,5   re

52761

2

1700,0

1080,0

24,5

3 x 35   rm

52728

14

790,0

288,0

20,5

12 x 2,5   re

52762

1

2200,0

1440,0

27,5

3 x 50   rm

52729

16

740,0

202,0

20,0

14 x 1,5   re

52763

2/0

3000,0

2016,0

32,0

3 x 70   rm

52730

14

880,0

336,0

21,5

14 x 2,5   re

52764

3/0

4000,0

2736,0

35,5

3 x 95   rm

52731

16

880,0

274,0

21,5

19 x 1,5   re

52765

4/0

4850,0

3456,0

39,5

3 x 120   rm

52732

14

1150,0

456,0

23,5

19 x 2,5   re

52766

300 kcmil

5950,0

4320,0

44,0

3 x 150   rm

52733

16

1100,0

346,0

25,0

24 x 1,5   re

52767

350 kcmil

7450,0

5328,0

49,5

3 x 185   rm

52734

14

1400,0

576,0

27,0

24 x 2,5   re

52768

500 kcmil

8600,0

6910,0

60,0

3 x 240   rm

52735

16

1300,0

432,0

26,0

30 x 1,5   re

52769

16

325,0

58,0

13,5

4 x 1,5   re

52736

14

1650,0

720,0

28,5

30 x 2,5   re

52770

14

385,0

96,0

14,0

4 x 2,5   re

52737

12

470,0

154,0

15,5

4 x 4   re

52738

10

580,0

230,0

16,5

4 x 6   re

52739

8

790,0

384,0

18,5

4 x 10   re

52740

6

1100,0

614,0

20,5

4 x 16   rm

52741

4

1650,0

960,0

24,5

4 x 25   rm

52742

2

2150,0

1344,0

27,0

4 x 35   rm

52743

1

2800,0

1920,0

30,0

4 x 50   rm

52744

2/0

3800,0

2688,0

35,0

4 x 70   rm

52745

3/0

5050,0

3648,0

39,5

4 x 95   rm

52746

4/0

6150,0

4608,0

43,5

4 x 120   rm

52747

300 kcmil

7650,0

5760,0

49,0

4 x 150   rm

52748



Допускаются технические изменения. (RQ02)

568

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(N)HXCH-FE 180/E 30

кабель повышенной безопасности,

безгалогеновый, 0,6/1 кВ, с улучшенными характеристиками пожаростойкости





Свойства

Структура

Технические характеристики

Медный  проводник в соответствии с DIN
VDE 0295 кл. 1 или кл. 2, одно- или

Безгалогеновые кабели повышенной
безопасности с улучшенными пожарными
свойствами в соответствии с DIN VDE 0266

Безгалогеновый, не выделяет
коррозионных и токсичных газов

многопроволочный, BS 6360 кл. 1 или кл.
2, IEC 60228 кл. 1 или кл. 2

Не распространяющий горение и
трудновоспламеняемый

• Температурный диапазон

от -30 °C до +70 °C

Самозатухающий и огнестойкий

Изоляция жил из полимера

Маркировка жил в соответствии с DIN VDE
0293-308

Не способствует распространению горения,
пожаробезопасный

Допустимая

рабочая температура

проводника +90 °C

Низкое дымовыделение

Общая повивная скрутка жил

• Номинальное напряжение

U

0

/U 0,6/1 кВ

Нетоксичный

Общая обмотка

Концентрический медный проводник и
медная спираль

Устойчив к самовозгоранию

• Испытательное напряжение

4000 В

Сохранение функциональности при
повышенной токовой нагрузке

• Минимальный радиус изгиба

15x Ø кабеля

Разделитель из специальной ленты

Внешняя оболочка - полиолефиновый
компаунд - не распространяющая горение

• FE 180: целостность изоляции

в

течение 180 минут. Испытание в

• Стойкость к радиации

до 200x10

6

сДж/кг (до 200 Мрад)

Цвет облолочки - оранжевый

соответствии с VDE 0472 часть 814

• Пожарная нагрузка

см. табл. в приложении

Испытания

IEC 60331, при испытании прямым
воздействием пламени
продолжительностью 180 минут.

Испытание на огнестойкость в соответствии
с VDE 0482-332-3, BS 4066 часть 3, DIN

• E 30: сохранение функциональности

электрических кабельных сетей в течение

EN 60332-3, EC 60332-3-24 (DIN VDE
0472 часть 804, тип испытания С)

не менее 30 минут и соответствие

Коррозионная активность газов при
горении в соответствии с VDE 0482 часть

техническим требованиям пожарных норм
(приложение 1 к DIN VDE 0108 часть 1).

267, DIN EN 50267-2-2, IEC 60754-2 (DIN
VDE 0472 часть 813)

Испытание в соответствии с DIN 4102 часть
12.

Сохранение функциональности

на 30

минут: гарантирует 30-минутное

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

Плотность дыма в соответствии с VDE 0482
часть 268-1 и 2, тип испытания C,

сохранение функциональности установок
пожарной сигнализации и сигнальных

IEC 61034-1/61034-2, HD 606 иBS 7622
часть 1 и 2 (DIN VDE 0472 часть 816).

устройств, аварийного и резервного
освещения, пассажирских лифтов с
эвакуационным выключателем.
Исключением являются кабели,
находящиеся внутри шахт, в машинных
отделениях.



Примечания

re = круглый однопроволочный проводник
rm = круглый многопроволочный
проводник



Применение

Широко применяются там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу.
Предназначен для фиксированного монтажа в сухих и влажных помещениях поверх, внутри и под штукатуркой, а также в каменной кладке
и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле (в трубах). При прокладке в трубах не допускается скопление
воды.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

16

220,0

52,0

13,0

2 x 1,5 / 1,5   re

52900

4

1700,0

902,0

24,0

3 x 25 / 16   rm

52911

2

2150,0

1190,0

26,5

3 x 35 / 16   rm

52912

14

385,0

80,0

13,5

2 x 2,5 / 2,5   re

52901

10

470,0

123,0

14,5

2 x 4 / 4   re

52902

1

2800,0

1723,0

29,5

3 x 50 / 25   rm

52913

2/0

3800,0

2410,0

33,0

3 x 70 / 35   rm

52914

10

550,0

182,0

16,0

2 x 6 / 6   re

52903

8

730,0

312,0

18,0

2 x 10 / 10   re

52904

3/0

5100,0

3296,0

37,5

3 x 95 / 50   rm

52915

4/0

6250,0

4236,0

42,5

3 x 120 / 70   rm

52916

16

380,0

66,0

13,5

3 x 1,5 / 1,5   re

52905

300 kcmil

6900,0

5100,0

47,0

3 x 150 / 70   rm

52917

14

430,0

104,0

14,5

3 x 2,5 / 2,5   re

52906

350 kcmil

8550,0

6383,0

52,5

3 x 185 / 95   rm

52918

12

530,0

161,0

15,5

3 x 4 / 4   re

52907

500 kcmil

11150,0

8242,0

58,5

3 x 240 / 120   rm

52919

10

630,0

240,0

16,5

3 x 6 / 6   re

52908

16

435,0

81,0

14,5

4 x 1,5 / 1,5   re

52920

8

850,0

408,0

18,5

3 x 10 / 10   re

52909

6

1150,0

643,0

20,5

3 x 16 / 16   rm

52910

14

500,0

128,0

15,5

4 x 2,5 / 2,5   re

52921



Продолжение

569

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(N)HXCH-FE 180/E 30

кабель повышенной безопасности,

безгалогеновый, 0,6/1 кВ, с улучшенными характеристиками пожаростойкости







AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

12

610,0

200,0

16,5

4 x 4 / 4   re

52922

14

980,0

286,0

21,0

10 x 2,5 / 4   re

52938

10

740,0

297,0

17,5

4 x 6 / 6   re

52923

16

1050,0

205,0

20,0

12 x 1,5 / 2,5   re

52939

8

1050,0

504,0

20,0

4 x 10 / 10   re

52924

14

1050,0

334,0

21,5

12 x 2,5 / 4   re

52940

6

1350,0

796,0

22,0

4 x 16 / 16   re

52925

16

1900,0

413,0

26,0

24 x 1,5 / 6   re

52941

4

1950,0

1142,0

26,0

4 x 25 / 16   rm

52926

14

1900,0

696,0

28,5

24 x 2,5 / 10   re

52942

2

2400,0

1526,0

28,5

4 x 35 / 16   rm

52927

16

2200,0

499,0

27,0

30 x 1,5 / 6   re

52943

1

3200,0

2203,0

32,0

4 x 50 / 25   rm

52928

14

2200,0

840,0

30,0

30 x 2,5 / 10   re

52944

2/0

4300,0

3082,0

37,0

4 x 70 / 35   rm

52929

3/0

5750,0

4208,0

41,5

4 x 95 / 50   rm

52930

4/0

7100,0

5388,0

47,0

4 x 120 / 70   rm

52931

300 kcmil

8550,0

6558,0

52,0

4 x 150 / 70   rm

52932

350 kcmil

10700,0

8159,0

58,0

4 x 185 / 95   rm

52933

500 kcmil

13930,0

10546,0

64,0

4 x 240 / 120   rm

52934

16

635,0

133,0

16,5

7 x 1,5 / 2,5   re

52935

14

680,0

200,0

17,5

7 x 2,5 / 2,5   re

52936

16

870,0

176,0

19,5

10 x 1,5 / 2,5   re

52937



Допускаются технические изменения. (RQ02)

570

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     63      64      65      66     ..
