NYKY-J 0,6/1 кВ

кабель со свинцовой оболочкой, в соответствии со

стандартом VDE



AWG-№

Вес
прибл. кг / км

Масса
свинца
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

16

650,0

464,0

58,0

14,5

re

4 x 1,5

32653

16

650,0

464,0

72,0

15,3

re / 1,5

4 x 1,5

32687

14

760,0

530,0

96,0

15,5

re

4 x 2,5

32654

12

960,0

605,0

154,0

17,5

re

4 x  4

32655

10

1100,0

665,0

230,0

18,5

re

4 x  6

32656

8

1400,0

750,0

384,0

21,3

re

4 x 10

32657

6

1910,0

975,0

614,0

24,2

re

4 x 16

32658

4

2750,0

1290,0

960,0

28,5

rm

4 x 25

32659

2

3630,0

1340,0

1344,0

30,5

rm

4 x 35

32660

1

4580,0

1680,0

1920,0

33,3

sm

4 x 50

32661

2/0

5340,0

2020,0

2688,0

37,5

sm

4 x 70

32662

3/0

7120,0

2440,0

3648,0

42,3

sm

4 x 95

32663

16

710,0

505,0

72,0

15,3

re

5 x 1,5

32664

16

780,0

505,0

86,0

16,4

re / 1,5

5 x 1,5

32688

14

910,0

580,0

120,0

17,2

re

5 x 2,5

32665

12

1090,0

665,0

192,0

19,4

re

5 x  4

32666

10

1270,0

730,0

288,0

20,2

re

5 x  6

32667

8

1700,0

930,0

480,0

22,8

re

5 x 10

32668

6

2231,0

1070,0

768,0

26,4

re

5 x 16

32669

16

810,0

545,0

101,0

17,2

re

7 x 1,5

32670

16

970,0

545,0

115,0

17,2

re / 1,5

7 x 1,5

32689

14

1070,0

625,0

168,0

18,0

re

7 x 2,5

32678

16

918,0

680,0

144,0

21,3

re

10 x 1,5

32671

14

1330,0

865,0

240,0

22,4

re

10 x 2,5

32679

16

988,0

710,0

173,0

21,3

re

12 x 1,5

32672

14

1440,0

940,0

288,0

23,2

re

12 x 2,5

32680

16

1100,0

735,0

202,0

21,3

re

14 x 1,5

32673

14

1530,0

980,0

336,0

24,5

re

14 x 2,5

32681

16

1440,0

900,0

274,0

23,0

re

19 x 1,5

32674

14

1680,0

1170,0

456,0

26,0

re

19 x 2,5

32682

16

1610,0

1170,0

346,0

27,3

re

24 x 1,5

32675

14

2160,0

1370,0

576,0

31,0

re

24 x 2,5

32683

16

1830,0

1240,0

432,0

28,2

re

30 x 1,5

32676

14

2530,0

1550,0

720,0

32,3

re

30 x 2,5

32684

16

2300,0

1390,0

576,0

31,4

re

40 x 1,5

32677

14

3310,0

1770,0

960,0

36,4

re

40 x 2,5

32685



Допускаются технические изменения. (RQ01)

555

Силовые кабели / Кабели для прокладки в земле/силовые кабели

Q

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

ðÁÌÐÏÆÙÏÊÌÊnÎÆÅÞ

ðÁÌÐÏÆÙÏÊÌÊnÁÍàÎÊÏÊË

-------------------------------------------------------------------------------------------------------------------------------------------------------------

556

КАБЕЛИ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

N2XH

силовой кабель, 0,6/1 кВ, безгалогеновый, без сохранения

функциональности





Свойства

Структура

Технические характеристики

Медный однопроволочный или
многопроволочный проводник в

Силовой кабель и кабель управления в
соответствии с DIN VDE 0276 часть 604 или
HD 604 S1 часть 1 и часть 5G

Безгалогеновый, не выделяет
коррозионных и токсичных газов

соответствии с DIN VDE 0295 кл. 1 или 2,
BS 6360 кл. 1 или 2 или IEC 60228 кл. 1
или 2, HD 383

Не распространяет горение

• Сопротивление проводника

(при

20°C)
в соответствии с VDE 0295 кл. 1 или 2,
IEC 60228, или HD 383 кл. 1 или 2

Низкое дымовыделение

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

Изоляция жил из сшитого полиэтилена,
2XI1 в соответствии с HD 604 S1

Цвета жил в соответствии с DIN VDE
0293-308 или HD 186

• Температурный диапазон

при прокладке от -5°C до +50°C
стационарно от -30 °C до +90 °C

Испытания

Цвета жил для 3+½ проводов
Модель J: ж-з (½), кор., чёрн., сер.
Модель О: син. (½), кор., чёрн., сер.

Испытание на огнестойкость в соответствии
с VDE 0482-332-3, BS 4066 часть 3/ DIN
EN 60332-3, EC 60332-3 (DIN VDE 0472
часть 804, тип испытания С)

Допустимая

рабочая температура

проводника 90 °C

Общая повивная скрутка жил (у
многожильных кабелей)

• Номинальное напряжение

U

0

/U 0,6/1 кВ

Коррозионность газов при горении в
соответствии с VDE 0482 часть 267/ DIN

Общая внутренняя оболочка жил

• Испытательное напряжение

4 кВ

Заполняющий компаунд или ленточная
обмотка

EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472
часть 813)

• Минимальный радиус изгиба

одножильный - прибл. 15х Ø кабеля
многожильный - прибл. 12х Ø кабеля

Внешняя оболочка из термопластичного
полиолефинового компаунда, HM4 в
соответствии с HD 604 S1

Безгалогеновый в соответствии с VDE 0482
часть 267/
DIN EN 50267-2-1/IEC 60754-1 (DIN VDE
0472 часть 815)

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Цвет оболочки - чёрный

• Пожарная нагрузка

см. табл. в приложении

Плотность дыма в соответствии с VDE 0482
часть 1034-1+2 / IEC 61034-1+2 / DIN EN
61034-1+2 / BS 7622 часть 1+2 ( DIN VDE
0472 часть 816)



Примечания

rm = круглый многопроволочный
проводник
re = круглый однопроволочный проводник



Применение

Безгалогеновый силовой кабель с улучшенными пожаростойкими характеристиками для электростанций, промышленных заводов,
коммунальных учреждений, отелей, аэропортов, метро, вокзалов, больниц, универмагов, банков, школ, театров, кинотеатров, высотных
домов, центральных постов управления и т.д. Предназначен для фиксированного монтажа в сухих и влажных помещениях поверх, внутри
и под штукатуркой, а также в каменной кладке и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле в трубах.
При прокладке в трубах не допускается скопление воды.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

Исполн.
O

Исполн.
J

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

Исполн.
O

Исполн.
J

16

41,0

14,4

6,0

1 x 1,5   rm

53558



16

185,0

29,0

12,0

2 x 1,5   re

53262

53114

14

220,0

48,0

12,2

2 x 2,5   re

53263

53115

14

53,0

24,0

6,5

1 x 2,5   rm

53559



12

68,0

39,0

8,0

1 x  4     re

53248

53100

12

275,0

77,0

13,2

2 x  4     re

53264

53116

10

335,0

115,0

14,1

2 x  6     re

53265

53117

10

90,0

58,0

9,0

1 x  6     re

53249

53101

8

140,0

96,0

9,0

1 x 10   re

53250

53102

8

450,0

192,0

16,2

2 x 10   re

53266

53118

6

620,0

307,0

17,8

2 x 16   re

53267

53119

6

190,0

154,0

10,0

1 x 16   re

53251

53103

4

290,0

240,0

11,0

1 x 25   rm

53252

53104

4

930,0

480,0

21,0

2 x 25   rm

53268

53120

2

390,0

336,0

12,0

1 x 35   rm

53253

53105

1

510,0

480,0

15,0

1 x 50   rm

53254

53106

2/0

710,0

672,0

17,0

1 x 70   rm

53255

53107

3/0

960,0

912,0

19,0

1 x 95   rm

53256

53108

4/0

1200,0

1152,0

21,0

1 x 120   rm

53257

53109

300 kcmil

1480,0

1440,0

23,0

1 x 150   rm

53258

53110

350 kcmil

1910,0

1776,0

25,0

1 x 185   rm

53259

53111

500 kcmil

2370,0

2304,0

28,0

1 x 240   rm

53260

53112

600 kcmil

2970,0

2880,0

30,0

1 x 300   rm

53261

53113

750 kcmil

3957,0

3840,0

32,9

1 x 400   rm

52486

52485



Продолжение

557

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

N2XH

силовой кабель, 0,6/1 кВ, безгалогеновый, без сохранения

функциональности







AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

Исполн.
O

Исполн.
J

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

Исполн.
O

Исполн.
J

16

220,0

43,0

13,0

3 x 1,5   re

53269

53121

1

2100,0

1680,0

28,5

3 x 50 / 25   sm

53330

53136

2/0

2800,0

2352,0

31,4

3 x 70 / 35   sm

53331

53137

14

280,0

72,0

14,0

3 x 2,5   re

53270

53122

12

350,0

115,0

15,0

3 x  4     re

53271

53123

3/0

3750,0

3216,0

34,9

3 x 95 / 50   sm

53332

53138

4/0

4750,0

4128,0

38,0

3 x 120 / 70   sm

53333

53139

10

420,0

173,0

16,0

3 x  6     re

53272

53124

8

600,0

288,0

18,0

3 x 10   re

53273

53125

300 kcmil

5750,0

4992,0

43,3

3 x 150 / 70   sm

53334

53140

350 kcmil

7200,0

6240,0

47,2

3 x 185 / 95   sm

53335

53141

6

770,0

461,0

20,0

3 x 16   re

53274

53126

4

1120,0

720,0

21,8

3 x 25   rm

53275

53127

500 kcmil

9300,0

8064,0

53,4

3 x 240 / 120   sm

53336

53142

2

1550,0

1008,0

24,9

3 x 35   sm

53276

53128

1

1750,0

1440,0

25,2

3 x 50   sm

53277

53129

2/0

2450,0

2016,0

29,2

3 x 70   sm

53278

53130

3/0

3250,0

2736,0

32,0

3 x 95   sm

53279

53131

4/0

4000,0

3456,0

34,9

3 x 120   sm

53280

53132

300 kcmil

5000,0

4320,0

39,2

3 x 150   sm

53281

53133

350 kcmil

6150,0

5328,0

44,1

3 x 185   sm

53282

53134

500 kcmil

8000,0

6912,0

49,2

3 x 240   sm

53283

53135

16

235,0

58,0

13,0

4 x 1,5   re

53284

53143

14

290,0

96,0

14,0

4 x 2,5   re

53285

53144

12

370,0

154,0

15,0

4 x  4     re

53286

53145

10

470,0

230,0

16,0

4 x  6     re

53287

53146

8

670,0

384,0

18,0

4 x 10   re

53288

53147

6

930,0

614,0

20,0

4 x 16   re

53289

53148

4

1440,0

960,0

25,0

4 x 25   rm

53290

53149

2

1890,0

1344,0

27,0

4 x 35   sm

53291

53150

1

2300,0

1920,0

28,0

4 x 50   sm

53292

53151

2/0

3200,0

2688,0

32,0

4 x 70   sm

53293

53152

3/0

4250,0

3648,0

36,0

4 x 95   sm

53294

53153

4/0

5350,0

4608,0

40,2

4 x 120   sm

53295

53154

300 kcmil

6550,0

5760,0

45,8

4 x 150   sm

53296

53155

350 kcmil

8100,0

7104,0

49,5

4 x 185   sm

53297

53156

500 kcmil

10550,0

9216,0

56,0

4 x 240   sm

53298

53157

16

280,0

72,0

14,5

5 x 1,5   re

53299

53158

14

350,0

120,0

16,0

5 x 2,5   re

53309

53159

12

450,0

192,0

17,0

5 x  4     re

53310

53160

10

600,0

288,0

18,5

5 x  6     re

53311

53161

8

850,0

480,0

21,0

5 x 10   re

53312

53162

6

1200,0

768,0

24,0

5 x 16   re

53313

53163

4

1539,0

1200,0

28,0

5 x 25   rm



53557

16

350,0

101,0

15,5

7 x 1,5   re

53314

53164

14

370,0

168,0

17,0

7 x 2,5   re

53315

53171

12

530,0

269,0

17,2

7 x  4     re

53316

53178

16

480,0

144,0

18,5

10 x 1,5   re

53317

53165

14

500,0

240,0

20,0

10 x 2,5   re

53318

53172

16

520,0

173,0

19,0

12 x 1,5   re

53319

53166

14

560,0

288,0

21,0

12 x 2,5   re

53320

53173

12

800,0

461,0

21,2

12 x 4   re

53321

53179

16

550,0

202,0

20,0

14 x 1,5   re

53322

53167

14

630,0

336,0

22,0

14 x 2,5   re

53323

53174

16

700,0

274,0

22,0

19 x 1,5   re

53324

53168

14

800,0

456,0

24,0

19 x 2,5   re

53325

53175

16

850,0

346,0

25,0

24 x 1,5   re

53326

53169

14

990,0

576,0

27,0

24 x 2,5   re

53327

53176

16

950,0

432,0

26,0

30 x 1,5   re

53328

53170

14

1180,0

720,0

28,0

30 x 2,5   re

53329

53177



Допускаются технические изменения. (RQ02)

558

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

-------------------------------------------------------------------------------------------------------------------------------------------------------------

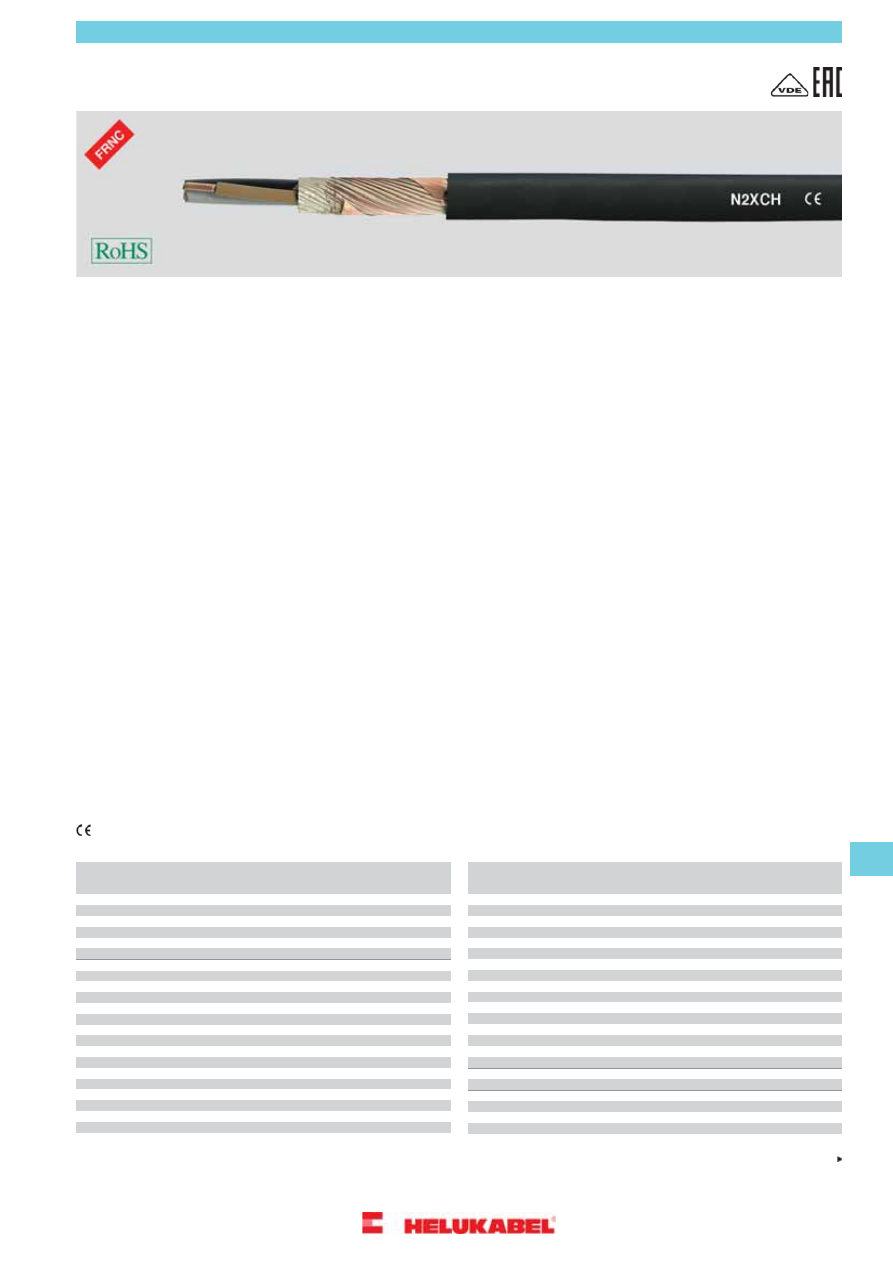

N2XCH

силовой кабель, 0,6/1 кВ, безгалогеновый, с концентрическим

проводником, без сохранения функциональности





Свойства

Структура

Технические характеристики

Медный однопроволочный или
многопроволочный проводник в

Силовой кабель и кабель управления в
соответствии с DIN VDE 0276 часть 604 или
HD 604 S1 часть 1 и часть 5G

Безгалогеновый, не выделяет
коррозионных и токсичных газов

соответствии с DIN VDE 0295 кл. 1 или 2,
BS 6360 кл. 1 или 2 или IEC 60228 кл. 1
или 2

Не распространяет горение

• Температурный диапазон

при прокладке от -5°C до +50°C
стационарно от -30 °C до +90 °C

Низкое дымовыделение

Используемые при изготовлении
материалы не содержат кадмия, силикона

Изоляция жил из сшитого полиэтилена
(XLPE), компаунд 2XI1 в соответствии с HD
604 S1

Допустимая

рабочая температура

проводника +90 °C

и веществ, разрушающих лакокрасочные
покрытия

Маркировка жил в соответствии с DIN VDE
0293-308

Испытания

• Номинальное напряжение

U

0

/U 0,6/1 кВ

Испытание на огнестойкость в соответствии
с VDE 0482-332-3, BS 4066 часть 3, DIN

Общая повивная скрутка жил (у
многожильных кабелей)

• Испытательное напряжение

4 кВ

EN 60332-3, EC 60332-3 (DIN VDE 0472
раздел 804, тип испытания С)

• Минимальный радиус изгиба

12х Ø кабеля

Общая внутренняя оболочка жил

Общая обмотка

Коррозионная активность газов при
горении в соответствии с VDE 0482 часть

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Заполнитель или ленточная обмотка

267, DIN EN 50267-2-2, IEC 60754-2 (DIN
VDE 0472 часть 813)

Концентрический проводник из медных
проволок

• Пожарная нагрузка

см. табл. в приложении

Внешняя оболочка из термопластичного
полиолефинового компаунда HM4 в
соответствии с HD 604 S1

Безгалогеновый в соответствии с VDE 0482
часть 267, DIN EN 50267-2-1, IEC 60754-1
(DIN VDE 0472 часть 815)

Плотность дыма в соответствии с VDE 0482
часть 1034-1+2, IEC 61034-1+2, DIN EN

Цвет оболочки - чёрный



61034-1+2, BS 7622 часть 1+2 (DIN VDE
0472 часть 816)

Примечания

re = круглый однопроволочный проводник
rm = круглый многопроволочный
проводник
sm = секторированный многопроволочный
проводник





Применение

Безгалогеновый силовой кабель с улучшенными пожаростойкими характеристиками для электростанций, промышленных заводов,
коммунальных учреждений, отелей, аэропортов, метро, вокзалов, больниц, универмагов, банков, школ, театров, кинотеатров, высотных
домов, центральных постов управления и т.д. Концентрический проводник с поперечной проводящей спиральной лентой из меди можно
применять в качестве PE-, PEN-проводника или в качестве экрана. Предназначен для фиксированного монтажа в сухих и влажных помещениях
поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле
в трубах. При прокладке в трубах не допускается скопление воды.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

16

250,0

53,0

12,0

2 x 1,5 / 1,5   re

53200

12

480,0

202,0

17,5

4 x 4 / 4   re

53223

10

600,0

297,0

19,0

4 x 6 / 6   re

53224

14

280,0

81,0

13,0

2 x 2,5 / 2,5   re

53201

12

320,0

122,0

14,0

2 x 4 / 4   re

53202

8

850,0

504,0

21,5

4 x 10 / 10   re

53225

6

1200,0

797,0

24,5

4 x 16 / 16   re

53226

10

400,0

183,0

15,0

2 x 6 / 6   re

53203

8

560,0

311,0

16,0

2 x 10 / 10   re

53204

4

1800,0

1142,0

29,0

4 x 25 / 16   rm

53227

2

2100,0

1528,0

29,5

4 x 35 / 16   rm

53228

6

780,0

490,0

19,1

2 x 16 / 16   re

53205

1

2800,0

2203,0

32,5

4 x 50 / 25   sm

53229

16

250,0

67,0

13,0

3 x 1,5 / 1,5   re

53206

2/0

3800,0

3082,0

38,0

4 x 70 / 35   sm

53230

14

320,0

104,0

14,0

3 x 2,5 / 2,5   re

53207

3/0

5100,0

4208,0

43,5

4 x 95 / 50   sm

53231

12

400,0

161,0

16,5

3 x 4 / 4   re

53208

4/0

6556,0

5388,0

50,5

4 x 120 / 70   sm

53758

10

500,0

242,0

18,0

3 x 6 / 6   re

53209

300 kcmil

7600,0

6540,0

52,1

4 x 150 / 70   sm

53759

8

750,0

408,0

20,0

3 x 10 / 10   re

53210

350 kcmil

9370,0

8159,0

57,2

4 x 185 / 95   sm

53760

6

1000,0

643,0

22,5

3 x 16 / 16   re

53211

500 kcmil

11611,0

10546,0

62,6

4 x 240 / 120   sm

53761

4

1600,0

902,0

27,0

3 x 25 / 16   rm

53212

16

320,0

132,0

15,0

7 x 1,5 / 2,5   re

53232

2

1900,0

1190,0

27,5

3 x 35 / 16   rm

53213

1

2400,0

1723,0

32,3

3 x 50 / 25   rm

53214

14

400,0

200,0

15,5

7 x 2,5 / 2,5   re

53239

12

580,0

316,0

18,1

7 x 4 / 4   re

53246

2/0

3060,0

2410,0

35,6

3 x 70 / 35   sm

53215

3/0

4200,0

3296,0

39,0

3 x 95 / 50   sm

53216

16

420,0

177,0

17,2

10 x 1,5 / 2,5   re

53233

4/0

5207,0

4236,0

42,0

3 x 120 / 70   sm

53217

14

550,0

287,0

18,9

10 x 2,5 / 4   re

53240

300 kcmil

5700,0

5100,0

43,5

3 x 150 / 70   sm

53218

16

460,0

204,0

18,4

12 x 1,5 / 2,5   re

53234

350 kcmil

7150,0

6383,0

47,4

3 x 185 / 95   sm

53219

14

610,0

335,0

19,2

12 x 2,5 / 4   re

53241

500 kcmil

9250,0

8240,0

53,5

3 x 240 / 120   sm

53220

12

910,0

528,0

22,6

12 x 4 / 6   re

53247

16

300,0

81,0

13,5

4 x 1,5 / 1,5   re

53221

16

686,0

275,0

20,0

16 x 1,5 / 4   re

53235

14

380,0

129,0

14,5

4 x 2,5 / 2,5   re

53222

14

805,0

450,0

20,9

16 x 2,5 / 6   re

53242



Продолжение

559

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

N2XCH

силовой кабель, 0,6/1 кВ, безгалогеновый, с концентрическим

проводником, без сохранения функциональности





AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

16

766,0

370,0

22,6

21 x 1,5 / 6   re

53236

14

1015,0

572,0

25,2

21 x 2,5 / 6   re

53243

16

800,0

412,0

23,2

24 x 1,5 / 6   re

53237

14

1100,0

695,0

26,1

24 x 2,5 / 10   re

53244

16

930,0

500,0

24,3

30 x 1,5 / 6   re

53238

14

1290,0

842,0

28,0

30 x 2,5 / 10   re

53245



Допускаются технические изменения. (RQ02)

560

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(N)A2XH

силовой кабель, 0,6/1 кВ, без галогенов, без сохранения

работоспособности





Свойства

Структура

Технические характеристики

Алюминиевый проводник в соответствии
с  DIN VDE 0295 кл.1 или кл .2, одно-или

Кабель питания и управления на основании
DIN VDE 0276 Teil 604 или HD 604 S1 часть
1 и  часть 5G

Безгалогеновый, не выделяет
коррозионных и токсичных газов

многопроволочный, BS 6360 кл.1 или кл.2,
IEC 60228 кл.1 мли кл.2

Не распространяет горение

• Температурный диапазон

при монтаже -5°C до +50°C
стационарно -30°C до +90°C

Низкое дымовыделение

Изоляция - XLPE компаунд 2XI1 в соотв. с
HD 604 S1

Используемые при изготовлении
материалы не содержат кадмия, силикона

Маркировка жил в соотв. с DIN VDE
0293-308

Допустимая

рабочая температура

на проводнике +90°C

и веществ, разрушающих лакокрасочные
покрытия

Маркировка жил для кабеля 3+½
J-исполнение: зел.-жел. (½), коричн.,
черн., сер.
O-исполнение: голуб. (½), коричн., черн.,
сер.



Примечания

• Номинальное напряжение

U0/U 0,6/1 кВ

• Испытательное напряжение

4 кВ

rm = круглый многопроволочный
проводник
se = секторированный однопроволочный
проводник
sm = секторированный многопроволочный
проводник

• Минимальный радиус изгиба

одножильный 15x Kabel Ø
многожильный 12x Kabel Ø

Повивная скрутка жил

Общая внутренняя оболочка жил

• Стойкость к радиации

до 100x106 сДж/кг (до 100 Мрад)

Заполняющий компаунд или ленточная
обмотка

Внешняя оболочка из термопластичного
полиолефинового компаунда, HM4 в
соответствии с HD 604 S1

Цвет оболочки - чёрный



Применение

Силовой кабель для электростанций, промышленных заводов, коммунальных учреждений, отелей, аэропортов, метро, вокзалов, больниц,
универмагов, банков, школ, театров, кинотеатров, высотных домов, центральных постов управления и т.д. Предназначен для стационарной
прокладки в сухих и влажных помещениях поверх, над и под штукатуркой, а также в каменной кладке и в бетоне. При прокладке в трубах
можно использовать на открытом воздухе и в земле,  не допуская скопления воды.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG









AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Внешний
Ø
прибл.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

Исполн.
O

Исполн.
J

AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Внешний
Ø
прибл.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

Исполн.
O

Исполн.
J

4

132,0

73,0

9,9

1 x 25   rm

50128

50073

6

364,0

139,0

16,3

3 x 16   rm

50137

50083

4

530,0

218,0

19,6

3 x 25   rm

50138

50084

2

166,0

102,0

11,0

1 x 35   rm

50129

50074

1

211,0

145,0

12,5

1 x 50   rm

50130

50075

2

684,0

305,0

22,1

3 x 35   rm

50139

50085

2

486,0

305,0

19,0

3 x 35   se

50140

50086

2/0

283,0

203,0

14,1

1 x 70   rm

50131

50076

3/0

376,0

276,0

16,1

1 x 95   rm

50132

50077

1

655,0

435,0

22,4

3 x 50   sm

50141

50087

1

622,0

435,0

21,2

3 x 50   se

50142

50088

4/0

456,0

348,0

17,5

1 x 120   rm

50133

50078

300 kcmil

560,0

435,0

19,6

1 x 150   rm

53553

53562

2/0

903,0

609,0

26,1

3 x 70   sm

50143

50089

2/0

859,0

609,0

25,2

3 x 70   se

50144

50090

350 kcmil

697,0

537,0

21,8

1 x 185   rm

50134

50079

500 kcmil

878,0

696,0

24,0

1 x 240   rm

50135

53561

3/0

1174,0

827,0

29,1

3 x 95   sm

50145

50091

3/0

1115,0

827,0

27,8

3 x 95   se

50146

50092

600 kcmil

1073,0

870,0

26,7

1 x 300   rm

53554

50080

750 kcmil

1347,0

1160,0

29,7

1 x 400   rm

50136

50081

4/0

1446,0

1044,0

32,2

3 x 120   sm

50147

50093

4/0

1379,0

1044,0

30,8

3 x 120   se

50148

50094

1000 kcmil

1705,0

1450,0

33,1

1 x 500   rm

53555

50082



Продолжение

561

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

Q

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(N)A2XH

силовой кабель, 0,6/1 кВ, без галогенов, без сохранения

работоспособности







AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Внешний
Ø
прибл.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

Исполн.
O

Исполн.
J

AWG-№

Вес
прибл.
кг / км

Масса
алюминия
кг / км

Внешний
Ø
прибл.
мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

Исполн.
O

Исполн.
J

300 kcmil

1780,0

1305,0

36,2

3 x 150   sm

50149

50095

3/0

1538,0

1102,0

33,3

4 x 95   sm

50171

50109

3/0

1467,0

1102,0

32,1

4 x 95   se

50172

50110

300 kcmil

1685,0

1305,0

33,9

3 x 150   se

50150

50096

350 kcmil

2197,0

1610,0

40,1

3 x 185   sm

50154

50097

4/0

1903,0

1392,0

37,2

4 x 120   sm

50173

50111

4/0

1817,0

1392,0

35,5

4 x 120   se

50174

50112

350 kcmil

2089,0

1610,0

37,6

3 x 185   se

50155

50098

500 kcmil

2782,0

2088,0

44,9

3 x 240   sm

50156

50099

300 kcmil

2328,0

1740,0

41,3

4 x 150   sm

50175

50113

300 kcmil

2223,0

1740,0

39,4

4 x 150   se

50176

50114

500 kcmil

2634,0

2088,0

41,8

3 x 240   se

50157

50100

2/0

1044,0

711,0

28,3

3 x 70 / 35   sm

50158

50101

350 kcmil

2874,0

2146,0

45,7

4 x 185   sm

50177

50115

350 kcmil

2750,0

2146,0

43,4

4 x 185   se

50178

50116

4/0

1704,0

1247,0

35,1

3 x 120 / 70   sm

50159

50102

300 kcmil

2065,0

1508,0

39,7

3 x 150 / 70   sm

50160

53550

500 kcmil

3646,0

2784,0

51,2

4 x 240   sm

50179

50117

500 kcmil

3465,0

2784,0

48,0

4 x 240   se

50180

50118

350 kcmil

2563,0

1885,0

43,7

3 x 185 / 95   sm

50161

50103

500 kcmil

3237,0

2436,0

49,1

3 x 240 / 120   sm

50162

53551

4

763,0

362,0

23,9

5 x 25   rm

50181

50119

6

460,0

186,0

19,0

4 x 16   rm

50163

53560

2

986,0

508,0

27,0

5 x 35   rm

50182

50120

1

1309,0

725,0

31,3

5 x 50   rm

50183

50121

4

636,0

290,0

21,7

4 x 25   rm

50164

50104

2

649,0

406,0

22,4

4 x 35   sm

50165

50105

2/0

1771,0

1015,0

35,8

5 x 70   rm

50184

50122

3/0

1891,0

1378,0

36,5

5 x 95   sm

50185

50123

2

623,0

406,0

21,6

4 x 35   se

50166

50106

1

845,0

580,0

25,4

4 x 50   sm

50167

50107

4/0

2306,0

1740,0

39,2

5 x 120   sm

50186

50124

300 kcmil

2865,0

2175,0

45,4

5 x 150   sm

50187

50125

1

810,0

580,0

24,6

4 x 50   se

50168

53556

2/0

1178,0

812,0

29,7

4 x 70   sm

50169

50108

350 kcmil

3534,0

2683,0

50,1

5 x 185   sm

50188

50126

500 kcmil

4482,0

3480,0

55,2

5 x 240   sm

50189

50127

2/0

1126,0

812,0

28,8

4 x 70   se

50170

53552



Допускаются технические изменения. (RQ02)

562

Силовые кабели / Кабели низкого напряжения и кабели повышенной безопасности

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     62      63      64      65     ..
