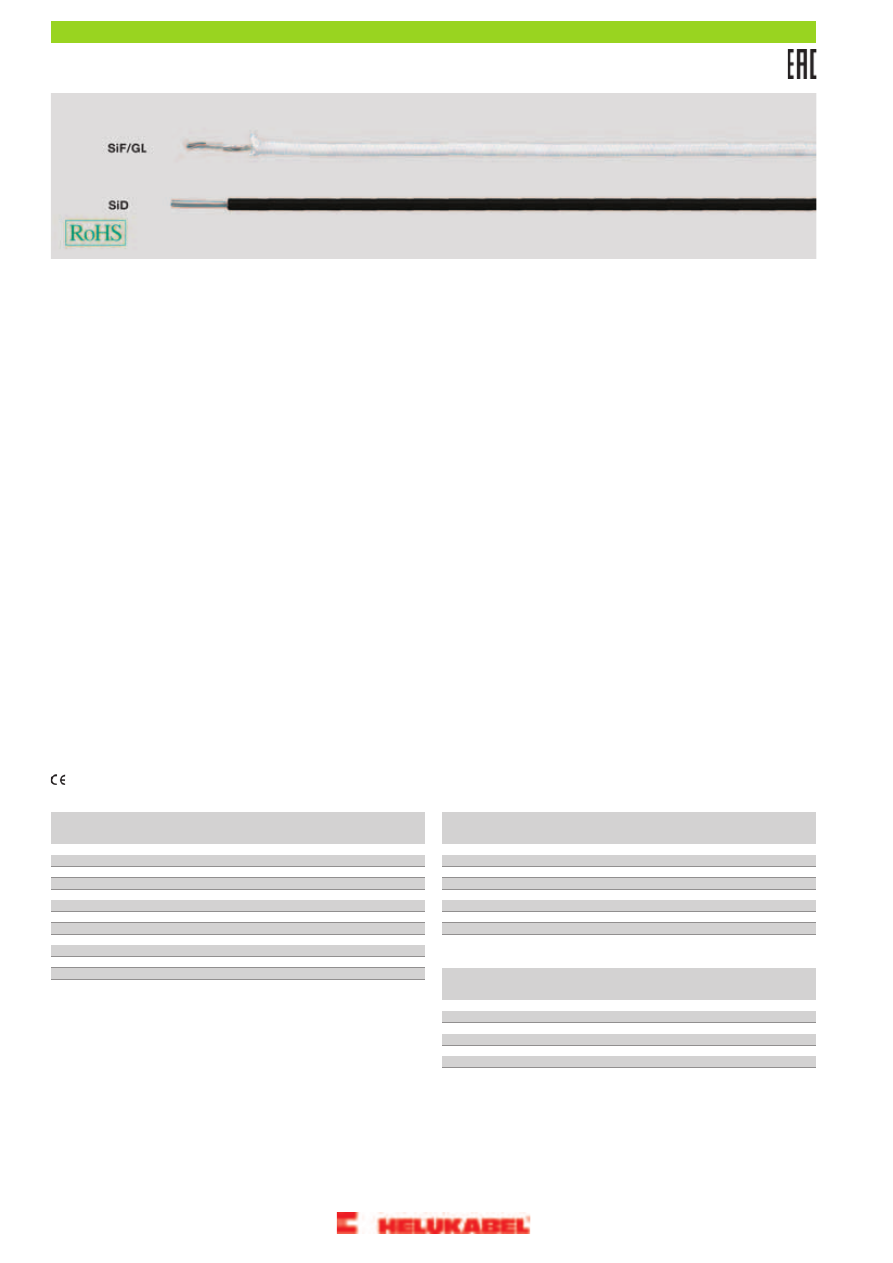

SiF/GL, SiD, SiD/GL

с силиконовой изоляцией, безгалогеновые





Свойства

Структура

Тип SiF/GL

Технические характеристики

Провод со специальной силиконовой
оболочкой с повышенной термостойкостью

Устойчив к

высокомолекулярным маслам,
растительным и животным жирам,

Медные лужёные проводники,
от 0,5 мм² в соответствии с DIN VDE 0295
кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5

на основании DIN VDE 0250 часть 1 и часть
502

спиртам, пластификаторам и клофенам,
разбавленным кислотам, щелочам и

• Температурный диапазон

от -60°C до +180°C
(кратковременно +220°C)

Строение проводника
0,25 мм² = 14x0,15 мм

солевым растворам, окислителям,
тропическим воздействиям, морской воде,
кислороду, озону

Изоляция жилы из силикона

• Предельная температура

проводника +180°C

Оплётка из стеклоткани

• Коррозионная активность газов

сгорания при горении

(безгалогеновый)
в соответствии с VDE 0482 часть 267/ DIN
EN 50267-2-2/ IEC 60754-2 ( DIN VDE
0472 часть 813)

Тип SiD

• Номинальное напряжение

U

0

/U 300/500 В

Медный проводник, лужёный,
однопроволочный

• Испытательное напряжение

2000 В

Изоляция жилы из силикона

Тип SiD/GL

• Напряжение пробоя

мин. 5000 В

• Минимальный радиус изгиба

15х Ø провода
(SiD только для стационарной прокладки)

Медный проводник, лужёный,
однопроволочный

• Воспламеняемость

Не способствует распространению горения.
Испытание в соответствии с VDE
0482-332-1-2, DIN EN 60332-1-2/

Изоляция жилы из силикона

• Стойкость к радиации

до 20 x 10

6

сДж/кг (до 20 Мрад)

Оплетка из стекловолокна



IEC 60332-1 ( DIN VDE 0472, часть 804,
тип испытания B)

Примечания

Добавьте к артикулу индекс цвета жилы в
соответствии со следующим кодом:
00 = зелёный, 01 = чёрный, 02 = красный,
03 = синий, 04 = коричневый, 05 = белый,

Высокая температура возгорания

При стационарном монтаже прокладывать
только в открытых вентилируемых
трубопроводах или каналах. В противном

06 = серый, 07 = фиолетовый,

случае при прекращении подачи воздуха

08 = жёлтый, 09 = оранжевый,

и при температуре свыше 90°C ухудшаются
свойства силикона

10 = прозрачный, 11 = розовый,
12 = бежевый, 13 = двухцветный





Применение

Используется в качестве специального провода, стойкого к высоким или низким температурам. Применяется главным образом на
металлургических, сталепрокатных заводах, в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на
предприятиях по производству керамики, на стекольных и цементных заводах. Безгалогеновые провода особенно подходят для применения
на электростанциях.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





SiD

SiF/GL

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Номинальное
сечение
мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Номинальное
сечение
мм²

Арт.

24

7,7

2,4

2,4

0,25

47001

-

4,2

1,9

1,7

0,2

461xx





20

12,4

4,8

2,5

0,5

47002

-

5,1

2,7

1,8

0,28

462xx





18

16,2

7,2

2,8

0,75

47003

20

7,5

4,8

2,0

0,5

463xx





17

18,2

9,6

2,9

1

47004

18

10,2

7,2

2,1

0,75

464xx





16

23,4

14,4

3,2

1,5

47005

17

12,6

9,6

2,3

1

465xx





14

35,2

24,0

3,8

2,5

47006

16

18,1

14,4

2,5

1,5

466xx





12

53,5

38,0

4,6

4

47007

14

28,7

24,0

3,2

2,5

467xx





10

77,4

58,0

5,4

6

47008

12

45,2

38,0

3,9

4

468xx





8

129,2

96,0

7,6

10

47009

10

64,3

58,0

4,4

6

469xx





6

198,4

154,0

8,4

16

47010

SiD/GL



4

303,0

240,0

10,2

25

47011



AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Номинальное
сечение
мм²

Арт.

2

413,2

336,0

11,3

35

47012



1

577,8

480,0

13,4

50

47013

20

10,0

4,8

2,4

0,5

47014



18

15,0

7,2

2,6

0,75

47015



17

19,0

9,6

2,7

1

47016



16

28,0

14,4

3,0

1,5

47017



14

40,0

24,0

3,6

2,5

47018



12

55,0

36,0

4,3

4

47019



10

80,0

58,0

5,0

6

47020



Допускаются технические изменения. (RK01)

308

Одножильные провода

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FZ-LSi/FZ-LS

провода зажигания

Leuchtröhrenleitung

провод для неонового освещения





Свойства

Структура

FZ-LSi, синий

Технические характеристики

FZ-LSi, синий

Провод для неоновых ламп, жёлтый

• Испытательное напряжение

20 кВ

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-2/ IEC 60754-2
(DIN VDE 0472 часть 813)

Медные лужёные проводники

Структуру провода см. в таблице ниже

• Напряжение пробоя

мин. 30 кВ

Изолирующая оболочка из силикона 2GI1
в соответствии с DIN VDE 0207 часть 20

• Напряжение зажигания

(кВ эфф.)

0,5 мм² = 6кВ
1,0 мм² = 8 кВ
1,5 мм² = 10 кВ

Не способствует распространению горения,
испытание в соответствии с VDE
0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472, раздел 804,
тип испытания B)

Оплётка из стекловолокна

Внешняя оболочка из силикона 2GM1 в
соответствии с DIN VDE 0207 часть 21

FZ-LS, красный

Цвет оболочки - синий

• Испытательное напряжение

для Ø 5 мм = 15кВ
для Ø 7 мм = 20 кВ

Не образует коррозионных газов

FZ-LS, красный

Низкая плотность дыма

Медные лужёные проводники,
19x0,25 мм Ø

Повышенная устойчивость к атмосферным
явлениям

• Напряжение пробоя

для Ø 5 мм: мин. 25 кВ
для Ø 7 мм: мин. 35 кВ

Изоляция из силикона 2GI1 в соответствии
с DIN VDE 0207 часть 20

Цвет оболочки - красно-коричневый

Провод для неоновых ламп, жёлтый

Провод для неоновых ламп, жёлтый

• Номинальное напряжение

3,5 кВ, 4,0 кВ или 7,5 кВ

На основании DIN VDE 0250 часть 1 и часть
5

• Испытательное напряжение

10 кВ

Медные лужёные проводники, 30x0,25 мм

• Удельное сопротивление

мин. 10

12

Ом х см

Изолирующая оболочка из силикона 2GI1
в соответствии с DIN VDE 0207 часть 20

• Радиус изгиба

для частых изгибов

прибл. 7,5x Ø провода

Цвет оболочки - жёлтый

• Стойкость к радиации

до 20x10

6

сДж/кг (до 20 Мрад)



Применение

FZ-LSi, синий

Данные провода предназначены для систем зажигания при высоких и сильно колеблющихся температурах окружающей среды до +180°C,
напр., в автомобилестроении, электронных лампах и нагревательных приборах. Для защиты от механических повреждений поверх изоляции
жил нанесена оплетка из стекловолокна и оболочка из силикона.

FZ-LS, красный

Данные провода предназначены для систем зажигания при высоких и сильно колеблющихся температурах окружающей среды до +180°C.
Применяются при производстве ламп и осветительных приборов, холодильной и климатической техники.

Провод для неоновых ламп, желтый

Данный провод предназначен преимущественно для эксплуатации при высоких и нестабильных колебаниях температуры окружающей
среды, напр., при производстве ламп и осветительных приборов. При прокладке необходимо обеспечить заземление.





FZ-LS провод зажигания 15 и 20кВ

FZ-LSi, провод зажигания

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Структура
жил
(прибл.
значение)
n x Ø
проволоки

Номиналь-
ное
сечение
мм²

Цвет
жилы

Арт.

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Структура
жил
(прибл.
значение)
n x Ø
проволоки

Номиналь-
ное
сечение
мм²

Цвет
жилы

Арт.

20

36,0

4,8

5,0

7 x 0,3

0,5

СИН

23110

17

34,0

9,6

5,0

19 x 0,25

1

КР/КОР

23109

17

60,0

9,6

7,0

19 x 0,25

1

КР/КОР

23108



17

65,0

9,5

7,5

19 x 0,25

1

СИН

23106





16

88,0

14,4

8,5

28 x 0,26

1,5

СИН

23107

провод для неонового освещения 3,5кВ, 4,0кВ и 7,5кВ

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Структура
жил
(прибл.
значение)
n x Ø
проволоки

Номиналь-
ное
сечение
мм²

Цвет
жилы

Арт.

16

32,0

14,4

4,4

30 x 0,25

1,5

ЖЛ

23147

16

59,0

14,4

6,6

30 x 0,25

1,5

ЖЛ

23148

16

75,0

14,4

7,6

30 x 0,25

1,5

ЖЛ

23149



Допускаются технические изменения. (RK01)

309

Одножильные провода

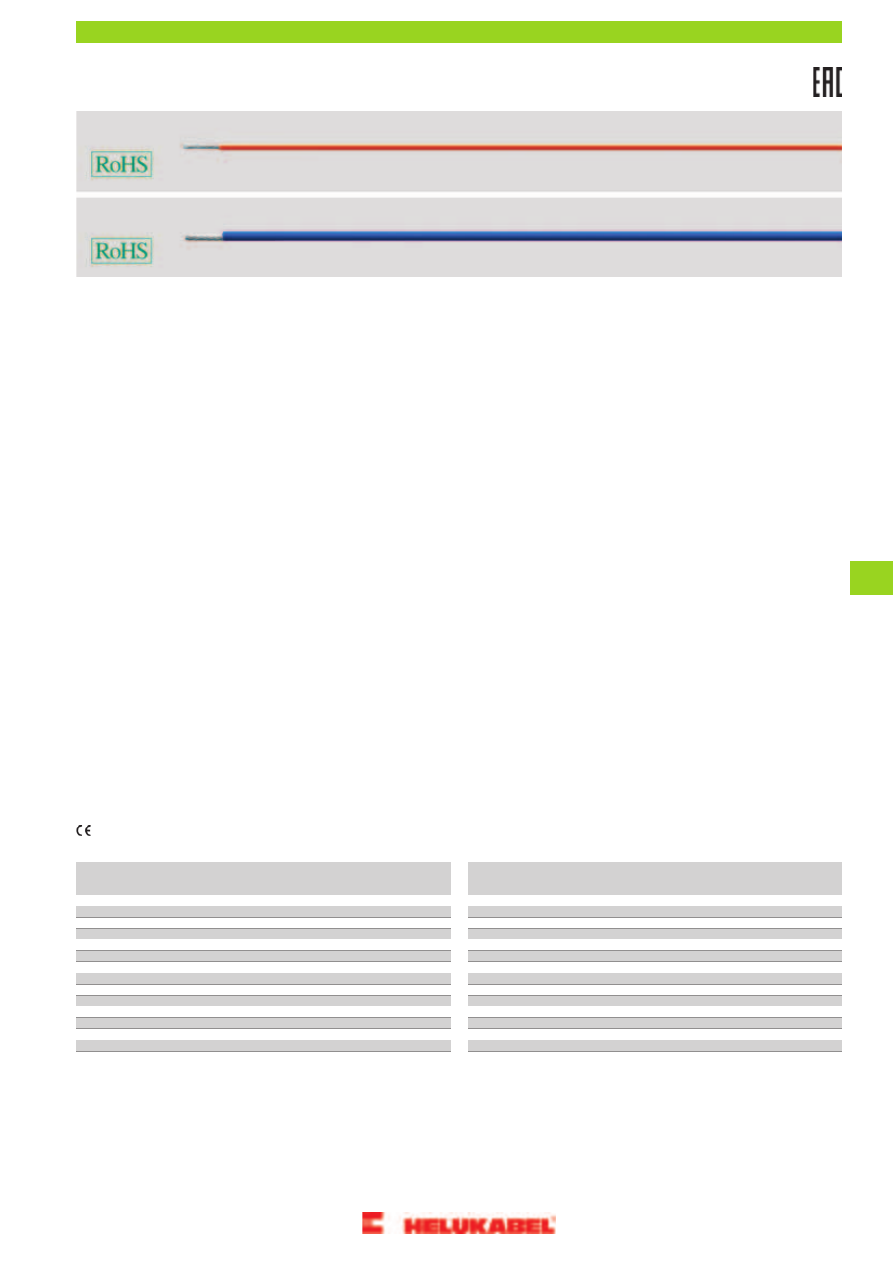

K

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUFLON

®

-FEP-6Y

фторполимерные материалы, одножильный,-100°C

до +205°C





Свойства

Структура

Технические характеристики

Медный, лужёный или посеребрённый
проводник

Фторполимерная изоляция FEP

Высокое сопротивление изоляции

Минимальные диэлектрические потери

• Температурный диапазон

от -100°C до +205°C
(кратковременно +230°C)

Тонкопроволочная структура проводников
в соответствии с DIN VDE 0295 кл. 5, BS
6360 кл. 5 или IEC 60228 кл. 5

Трудновоспламеняемый

Мин. напряжение пробоя  20 кВ

• Номинальное напряжение

600 В

Устойчив к микрокультурам

Изоляция жил FEP-HELUFLON

®

• Испытательное напряжение

2500 В

Препятствует росту грибов

• Сопротивление изоляции

мин. 2 ГОм x км

Стойкость к озону

Всепогодный

• Минимальный радиус изгиба

подвижно 10x Ø провода
стационарно 4x Ø провода

Водопоглощение <0,01%

Минимальная паропроницаемость (прибл.
0,18 мг/см² в сутки)

• Стойкость к радиации

до 1х10

6

сДж/кг (до 1 Мрад)

Используемые при изготовлении
материалы не содержат силикона и кадмия,

• Температурный диапазон

проводника

медного голого = +130°C
медного лужёного = +180°C
медного посеребрённого = +200°C

а также веществ, разрушающих
лакокрасочные покрытия

Испытания

Самозатухающий, не распространяющий
горение в соответствии с VDE
0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B)



Примечания

При заказе добавьте к артикулу индекс
цвета жилы в соответствии со следующим
кодом:
1 = чёрный, 2 = красный, 3 = синий,
4 = коричневый, 5 = белый,
6 = прозрачный, 7 = двухцветный,
8 = другие цвета



Применение

Применяется при монтаже в распределительных шкафах с высоким теплообразованием или в печах, в кирпичных заводах, в нагревательных
приборах, кухонных установках, измерительных приборах и пр., а также в химической промышленности благодаря огнестойкости, стойкости
к кислотам, щелочам, растворителям, маслу и бензину.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





Cu-проводник

лужёный Cu-проводник

AWG-№

Вес
пр. кг / км

Масса
меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

AWG-№

Вес
пр. кг / км

Масса
меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

26

2,6

1,4

1,0

1 x 0,14

2551x

14

26,4

24,0

2,6

1 x 2,5

2496x

24

4,1

2,4

1,1

1 x 0,25

2552x

12

43,1

38,0

3,2

1 x 4

2497x

20

8,0

4,8

1,4

1 x 0,5

2553x

10

65,9

58,0

3,9

1 x 6

2498x

18

9,7

7,2

1,5

1 x 0,75

2554x

8

115,0

96,0

5,1

1 x 10

2499x

17

12,7

9,6

1,8

1 x 1

2555x

6

175,0

154,0

6,7

1 x 16

2037x



16

17,9

14,4

2,2

1 x 1,5

2556x

Посеребрённая медь

14

26,4

24,0

2,6

1 x 2,5

2557x

AWG-№

Вес
пр. кг / км

Масса
серебра
кг / км

Масса
меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

12

43,1

38,0

3,2

1 x 4

2558x

10

65,9

58,0

3,9

1 x 6

2559x

8

115,0

96,0

5,1

1 x 10

2560x

26

2,6

0,09

1,35

1,0

1 x 0,14

2026x

6

175,0

154,0

6,7

1 x 16

2561x

24

4,1

0,13

2,4

1,1

1 x 0,25

2027x



Cu-проводник

20

8,0

0,17

4,8

1,4

1 x 0,5

2028x

18

9,7

0,20

7,2

1,5

1 x 0,75

2029x

AWG-№

Вес
пр. кг / км

Масса
меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

17

12,7

0,26

9,6

1,8

1 x 1

2030x

16

17,9

0,35

14,4

2,2

1 x 1,5

2031x

26

2,6

1,35

1,0

1 x 0,14

2490x

14

26,4

0,70

24,0

2,6

1 x 2,5

2032x

12

43,1

1,20

38,0

3,2

1 x 4

2033x

24

4,1

2,4

1,1

1 x 0,25

2491x

10

65,9

1,70

58,0

3,9

1 x 6

2034x

20

8,0

4,8

1,4

1 x 0,5

2492x

8

115,0

2,80

96,0

5,1

1 x 10

2035x

18

9,7

7,2

1,5

1 x 0,75

2493x

6

175,0

4,80

154,0

6,7

1 x 16

2036x

17

12,7

9,6

1,8

1 x 1

2494x

16

17,9

14,4

2,2

1 x 1,5

2495x



Допускаются технические изменения. (RK01)

310

Одножильные провода

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUFLON

®

-PTFE-5Y

фторполимерные материалы, одножильный,

600В/1000В





Свойства

Структура

Технические характеристики

Медный посеребрёный проводник.
Лужёные или никелированные по запросу

Фторполимерная изоляция PTFE
(политетрафторэтилен)

Высокое сопротивление изоляции

Минимальные диэлектрические потери

Структура в соответствии с DIN VDE 0881
и IEC 60673

Изоляция жил PTFE-HELUFLON

®

в

соответствии с DIN VDE 0207 часть 6

Трудновоспламеняемый

Устойчив к микрокультурам

PTFE соответствует MIL-W 16878

• Температурный диапазон

от -190°C до +260°C (кратковременно
до +300°C)

Препятствует росту грибов

Стойкость к озону

Всепогодный

• Номинальное напряжение

Тип Е = 600 В
Тип ЕЕ = 1000 В

Водопоглощение <0,01%

Минимальная паропроницаемость (прибл.
0,18 мг/см² в сутки)

• Испытательное напряжение

Тип Е = 3,4 кВ
Тип ЕЕ = 5 кВ

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

• Сопротивление изоляции

мин. 1 ГОм x км

Испытания

• Минимальный радиус изгиба

10x Ø провода

Самозатухающий, не распространяющий
горение в соответствии с VDE

• Стойкость к радиации

до 1х10

5

сДж/кг (до 0,1 Мрад)

0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B)

• Температурный диапазон

проводника

медного голого = +130°C
медного лужёного = +180°C
медного посеребрённого = +200°C
медного никелированного = +300°C



Примечания

При заказе добавьте к артикулу индекс
цвета жилы в соответствии со следующим
кодом:
1 = чёрный, 2 = красный, 3 = синий,
4 = коричневый, 5 = белый,
6 = прозрачный, 7 = двухцветный,
8 = прочее

Голые, лужёные или никелированные
проводники по запросу



Применение

Применяется при монтаже в распределительных шкафах с высоким теплообразованием или в печах, в кирпичных заводах, в нагревательных
приборах, кухонных установках, измерительных приборах и пр., а также в химической промышленности благодаря огнестойкости, стойкости
к кислотам, щелочам, растворителям, маслу и бензину.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





1000 В

600 В

Вес
пр.
кг / км

Масса
серебра
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Номинальное
сечение
мм²

Кол-во
провод.

AWG-№

Арт.

Вес
пр.
кг / км

Масса
серебра
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Номинальное
сечение
мм²

Кол-во
провод.

AWG-№

Арт.

0,4

0,03

0,4

0,70

0,03

7

32

2511x

0,42

0,03

0,4

1,00

0,03

7

32

2531x

0,59

0,04

0,6

0,81

0,06

7

30

2512x

0,65

0,04

0,6

1,07

0,06

7

30

2532x

0,93

0,06

0,9

0,89

0,09

7

28

2513x

1,0

0,06

0,9

1,14

0,09

7

28

2533x

1,47

0,07

1,4

0,99

0,14

7

26

2514x

1,56

0,07

1,4

1,24

0,14

7

26

2534x

1,68

0,09

1,4

1,24

0,14

19

26

2535x

1,58

0,09

1,4

0,99

0,14

19

26

2515x

2,4

0,07

2,3

1,37

0,21

7

24

2536x

2,31

0,07

2,3

1,12

0,21

7

24

2516x

2,65

0,13

2,3

1,37

0,24

19

24

2537x

2,52

0,13

2,3

1,12

0,24

19

24

2517x

3,85

0,10

3,5

1,52

0,35

7

22

2538x

3,68

0,10

3,5

1,27

0,35

7

22

2518x

4,2

0,17

3,5

1,50

0,38

19

22

2539x

3,99

0,17

3,5

1,27

0,38

19

22

2519x

6,3

0,12

5,6

1,72

0,57

7

20

2540x

6,0

0,12

5,6

1,47

0,57

7

20

2520x

6,4

0,18

6,1

1,47

0,57

19

20

2521x

6,9

0,18

6,1

1,72

0,57

19

20

2541x

9,45

0,22

9,6

1,74

0,90

7

18

2522x

10,65

0,22

9,6

2,00

0,90

7

18

2542x

10,2

0,27

9,6

1,74

0,95

19

18

2523x

13,65

0,27

9,6

2,00

0,95

19

18

2543x

12,9

0,29

13,5

2,04

1,23

19

16

2524x

21,38

0,29

13,5

2,26

1,23

19

16

2544x

20,3

0,38

18,0

2,40

1,94

19

14

2525x

33,95

0,38

18,0

2,76

1,94

19

14

2545x



Допускаются технические изменения. (RK01)

311

Одножильные провода

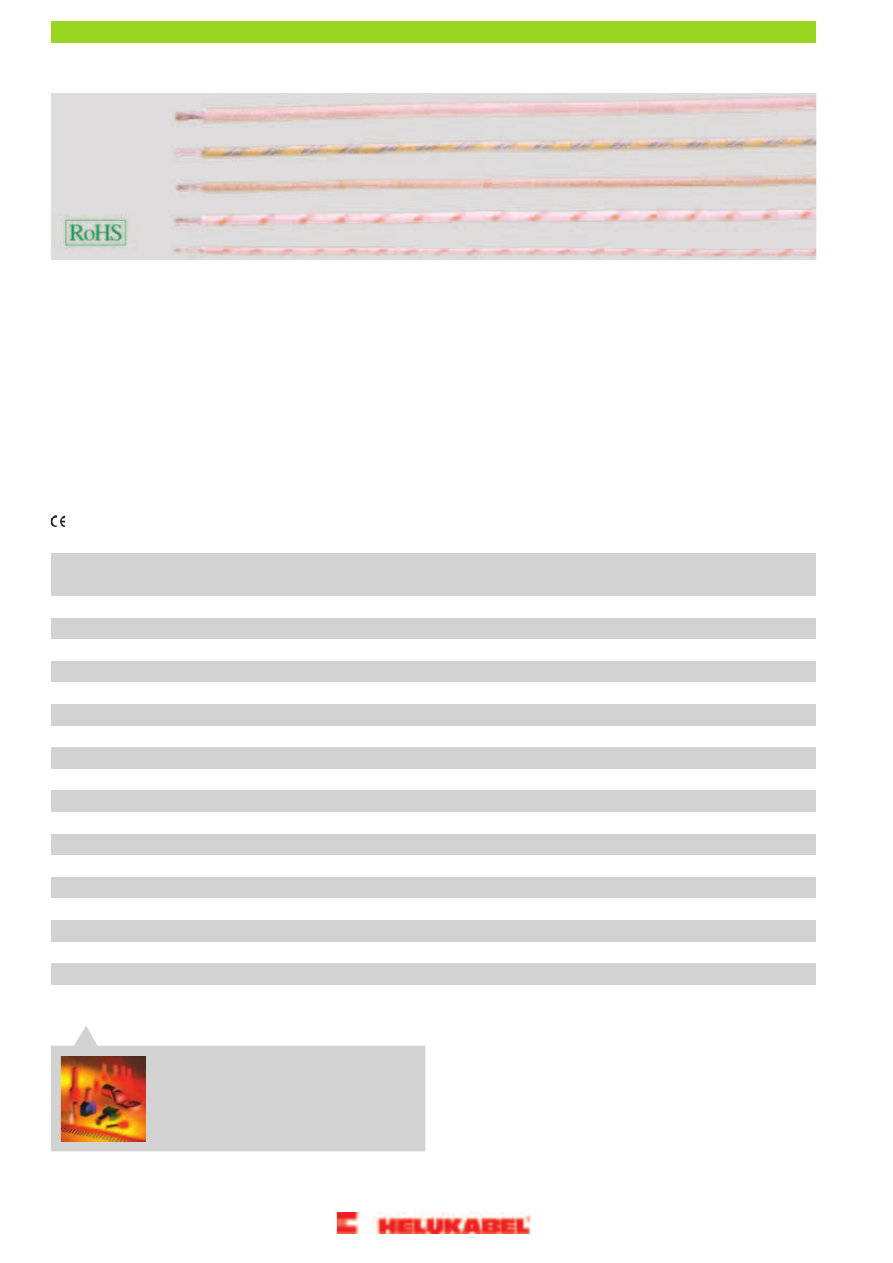

K

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTHERM

®

400

класс термостойкости C





Свойства

Структура

Технические характеристики

Многопроволочные проводники из никеля

Специальная изоляция жил, одноцветная
или многоцветная

Обладает хорошими электрическими и
химическими свойствами, устойчив к
излучению

Изолированы специальной оплёткой из
стеклоткани со специальной термостойкой
пропиткой

• Температурный диапазон

от -60°C до +400°C
в качестве рабочей температуры
(кратковременно +450°C)



Примечания

Цветовая маркировка жил (цвета см.
таблицу)

По запросу поставляется также с
дополнительной плёнкой Каптон.

• Номинальное напряжение

500 В

• Испытательное напряжение

2000 В

• Минимальный радиус изгиба

прибл. 15x Ø провода

• Стойкость к радиации

до 1х10

10

сДж/кг (до 1х10

4

Мрад)



Применение

Благодаря большому диапазону допустимых температур применяется преимущественно в авиации и космонавтике, на атомных
электростанциях, в автомобилестроении, на химических, сталеплавильных и металлургических заводах.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





2-цв

ПРОЗ

БЕЖ

ОРАНЖ

РОЗ

ЖЛ

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

Вес никеля
кг / км

Внешний
Ø
прибл.
мм

Структура
проводника

Номиналь-
ное
сечение
мм²

50913

50910

50912

50909

50911

50908

50907

50906

50905

50904

50903

50902

50900

50901

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

4,8

2,2

16 x 0,2

0,5

50927

50924

50926

50923

50925

50922

50921

50920

50919

50918

50917

50916

50914

50915

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

7,2

2,4

24 x 0,2

0,75

50941

50938

50940

50937

50939

50936

50935

50934

50933

50932

50931

50930

50928

50929

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

9,6

2,7

32 x 0,2

1

50955

50952

50954

50951

50953

50950

50949

50948

50947

50946

50945

50944

50942

50943

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

14,4

2,8

30 x 0,25

1,5

50969

50966

50968

50965

50967

50964

50963

50962

50961

50960

50959

50958

50956

50957

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

24,0

3,4

50 x 0,25

2,5

50983

50980

50982

50979

50981

50978

50977

50976

50975

50974

50973

50972

50970

50971

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

38,0

4,5

56 x 0,3

4

50997

50994

50996

50993

50995

50992

50991

50990

50989

50988

50987

50986

50984

50985

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

58,0

4,9

84 x 0,3

6

51562

51559

51561

50898

51560

50897

50896

50895

50894

50893

50892

50891

50209

50890

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

96,0

5,8

141 x 0,3

10

51576

51573

51575

51572

51574

51571

51570

51569

51568

51567

51566

51565

51563

51564

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

154,0

7,4

226 x 0,3

16

51590

51587

51589

51586

51588

51585

51584

51583

51582

51581

51580

51579

51577

51578

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

240,0

9,6

196 x 0,4

25

51604

51601

51603

51600

51602

51599

51598

51597

51596

51595

51594

51593

51591

51592

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

336,0

11,5

276 x 0,4

35

51618

51615

51617

51614

51616

51613

51612

51611

51610

51609

51608

51607

51605

51606

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

480,0

12,7

396 x 0,4

50

51632

51629

51631

51628

51630

51627

51626

51625

51624

51623

51622

51621

51619

51620

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

672,0

16,0

360 x 0,5

70

51646

51643

51645

51642

51644

51641

51640

51639

51638

51637

51636

51635

51633

51634

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

912,0

18,0

485 x 0,5

95

51660

51657

51659

51656

51658

51655

51654

51653

51652

51651

51650

51649

51647

51648

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1152,0

19,0

608 x 0,5

120

51674

51671

51673

51670

51672

51669

51668

51667

51666

51665

51664

51663

51661

51662

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1440,0

22,0

756 x 0,5

150

51688

51685

51687

51684

51686

51683

51682

51681

51680

51679

51678

51677

51675

51676

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1776,0

24,0

944 x 0,5

185

51702

51699

51701

51698

51700

51697

51696

51695

51694

51693

51692

51691

51689

51690

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

-

-

2304,0

27,0

1222 x 0,5

240



Допускаются технические изменения. (RK01)

312

Одножильные провода

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

åÊÍÞÉÝn$',

åÊÍÞÉÝn$'8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTHERM

®

600 / 600-ES

безгалогеновый, с оплёткой из

высококачественной стали





Свойства

Структура

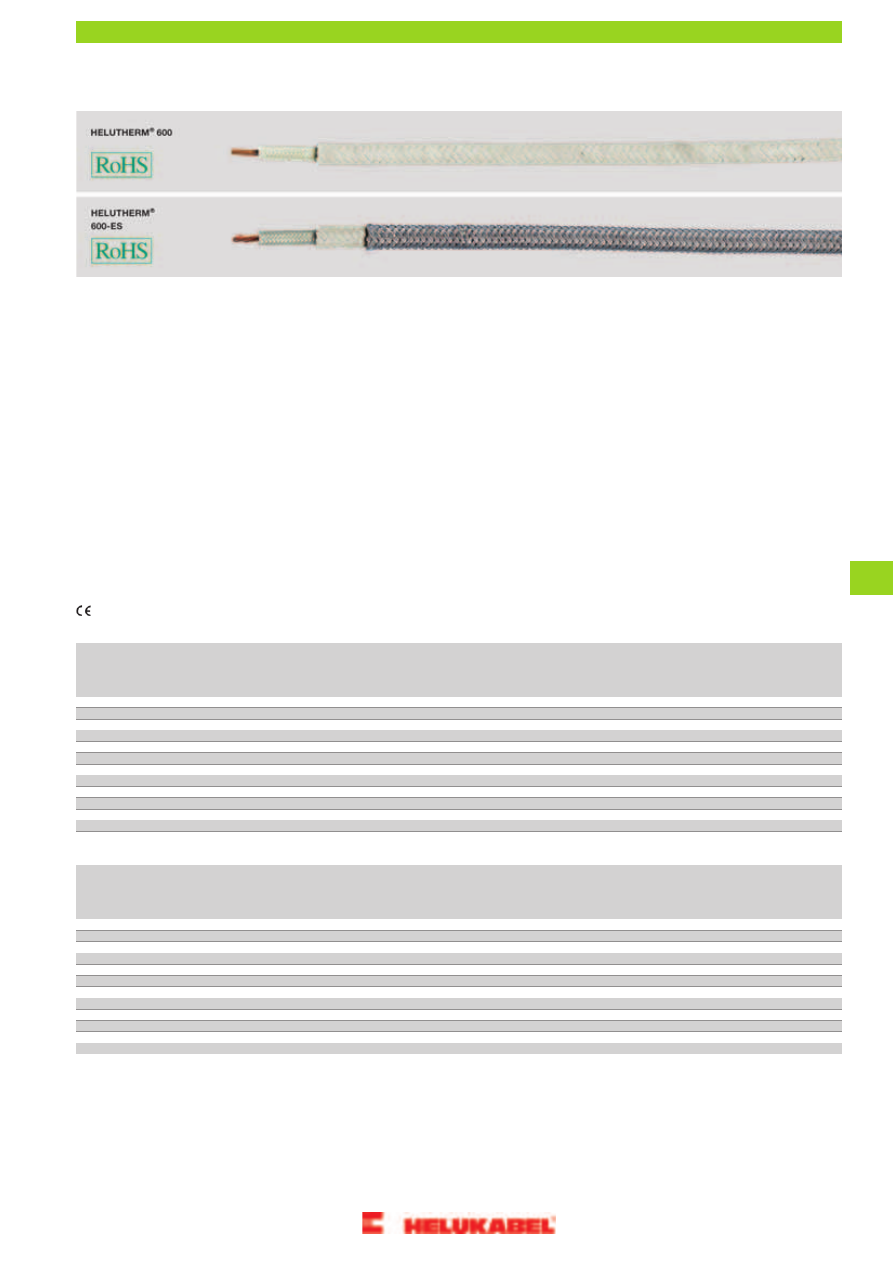

HELUTHERM

®

600

Технические характеристики

Специальная термостойкая изоляция жил

Не содержит асбеста и кадмия

• Температурный диапазон

от -60°C до +600°C

Многопроволочные проводники из никеля

Двойная изоляция из стеклоткани,
пропитанная силиконом

• Температура применения

от +400°C до +600°C
(кратковременно до +700°C)

Оплётка из специальных минеральных
волокон с силиконовой пропиткой

HELUTHERM

®

600-ES

• Номинальное напряжение

500 В

Структура аналогична вышеописанной

• Испытательное напряжение

2000 В

Дополнительная оплётка из
высококачественной стали, покрытие
прибл. 80%

• Минимальный радиус изгиба

15x Ø кабеля



Применение

HELUTHERM

®

600

Этот кабель применяется в условиях высоких температур на контактах и окружающей среды, напр., в металлургических, сталепрокатных
заводах, в сталелитейном производстве, на предприятиях по производству керамики, на стекольных и цементных заводах, а также при
подключении резисторов электрических отопительных приборов, печей и станков для деформации термопласта. Обладает хорошими
свойствами в условиях влажности и химических воздействий.

HELUTHERM

®

600-ES

Дополнительная прочная оплётка из высококачественной стали защищает кабель от воздействия агрессивной среды и механических нагрузок.
Благодаря такой оплётке кабель долго сохраняет свой внешний вид. Экранирующая оплётка используется также для заземления.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



HELUTHERM

®

600

AWG-№

Вес
пр. кг / км

Вес никеля
кг / км

Макс. допустимая
нагрузочная
способность
по току
при +400°C (A)

Сопротивление
проводника
при 20 °C
Ом / км

Внешний Ø
пр. мм

Структура
проводника

Кол-во жил x
номинальное
сечение, мм²

Арт.

24

9,5

2,4

1,5

346

2,0

4 x 0,3

1 x 0,25

51703

20

11,5

4,8

2,5

175

2,3

7 x 0,3

1 x 0,5

51704

18

15,0

7,2

4,5

115

2,6

11 x 0,3

1 x 0,75

51705

17

17,8

9,6

5,5

88

2,8

14 x 0,3

1 x  1

51706

16

24,0

14,4

7

59

3,2

21 x 0,3

1 x 1,5

51707

14

36,0

24,0

10

35

3,7

35 x 0,3

1 x 2,5

51708

12

54,5

38,0

13,5

22

4,5

56 x 0,3

1 x  4

51709

10

77,0

58,0

16

14,6

6,0

84 x 0,3

1 x  6

51710

8

150,0

96,0

21

8,8

8,0

140 x 0,3

1 x 10

51711

6

225,0

154,0

28

5,5

9,1

228 x 0,3

1 x 16

51712

4

340,0

240,0

36

3,5

10,8

354 x 0,3

1 x 25

51713

2

440,0

336,0

58

2,5

13,0

495 x 0,3

1 x 35

51714

1

600,0

480,0

70

1,5

13,5

707 x 0,3

1 x 50

51715



HELUTHERM

®

600-ES

AWG-№

Вес
пр. кг / км

Вес никеля
кг / км

Макс. допустимая
нагрузочная
способность
по току
при +400°C (A)

Сопротивление
проводника
при 20 °C
Ом / км

Внешний Ø
пр. мм

Структура
проводника

Кол-во жил x
номинальное
сечение, мм²

Арт.

20

21,0

4,8

2,5

175

3,2

7 x 0,3

1 x 0,5

50475

18

29,0

7,2

4,5

115

3,5

11 x 0,3

1 x 0,75

50476

17

38,0

9,6

5,5

88

3,7

14 x 0,3

1 x  1

50477

16

44,0

14,4

7

59

4,1

21 x 0,3

1 x 1,5

50478

14

56,0

24,0

10

35

4,6

35 x 0,3

1 x 2,5

50479

12

78,0

38,0

13,5

22

5,4

56 x 0,3

1 x  4

50480

10

112,0

58,0

16

14,6

6,9

84 x 0,3

1 x  6

50481

8

198,0

96,0

21

8,8

8,9

140 x 0,3

1 x 10

50482

6

281,0

154,0

28

5,5

10,0

228 x 0,3

1 x 16

50483

4

410,0

240,0

36

3,5

11,7

354 x 0,3

1 x 25

50484

2

536,0

336,0

58

2,5

15,1

495 x 0,3

1 x 35

50485

1

697,0

480,0

70

1,5

15,6

707 x 0,3

1 x 50

50486



Допускаются технические изменения. (RK01)

313

Одножильные провода

K

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTHERM

®

800 / 800-ES

безгалогеновый, с оплёткой из

высококачественной стали





Свойства

Структура

HELUTHERM

®

800

Технические характеристики

Специальная термостойкая изоляция жил

Не содержит асбеста и кадмия

• Температурный диапазон

от -120°C до +750°C

Многопроволочные проводники из никеля

Двойная изоляция из стеклоткани,
пропитанная силиконом

• Температура применения

от +600°C до +800°C
(кратковременно +1200°C)

Оплётка из специальных минеральных
волокон с силиконовой пропиткой

HELUTHERM

®

800-ES

• Номинальное напряжение

500 В

Структура аналогична вышеописанной

• Испытательное напряжение

2000 В

Дополнительная оплётка из
высококачественной стали,
покрытие прибл. 80%

• Минимальный радиус изгиба

5x Ø кабеля



Применение

HELUTHERM

®

800

Этот кабель применяется в условиях высоких температур на контактах и окружающей среды, напр., в металлургических, сталепрокатных
заводах, в сталелитейном производстве, на предприятиях по производству керамики, на стекольных и цементных заводах, а также при
подключении резисторов электрических отопительных приборов, печей и станков для деформации термопласта. Обладает хорошими
свойствами в условиях влажности и химических воздействий.

HELUTHERM

®

800-ES

Дополнительная прочная оплётка из высококачественной стали защищает кабель от воздействия агрессивной среды и механических нагрузок.
Благодаря такой оплётке кабель долго сохраняет свой внешний вид. Экранирующая оплётка используется также для заземления.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



HELUTHERM

®

800

AWG-№

Вес
пр. кг / км

Вес никеля
кг / км

Макс. допустимая
нагрузочная
способность
по току
при +700°C (A)

Сопротивление
проводника
при 20 °C
Ом / км

Внешний Ø
пр. мм

Структура
проводника

Кол-во жил x
номинальное
сечение, мм²

Арт.

24

10,2

2,4

1

346

2,2

4 x 0,3

1 x 0,25

51716

20

12,0

4,8

2

175

2,3

7 x 0,3

1 x 0,5

51717

18

16,0

7,2

3

115

2,9

11 x 0,3

1 x 0,75

51718

17

19,0

9,6

4

88

3,2

14 x 0,3

1 x  1

51719

16

26,5

14,4

5

59

3,2

21 x 0,3

1 x 1,5

51720

14

38,8

24,0

7

35

3,7

35 x 0,3

1 x 2,5

51721

12

57,0

38,0

9

22

4,5

56 x 0,3

1 x  4

51722

10

81,0

58,0

12

14,6

5,9

84 x 0,3

1 x  6

51723

8

156,0

96,0

14

8,8

8,0

140 x 0,3

1 x 10

51724

6

240,0

154,0

20

5,5

9,0

228 x 0,3

1 x 16

51725

4

370,0

240,0

24

3,5

10,6

354 x 0,3

1 x 25

51726

2

490,0

336,0

40

2,5

13,4

495 x 0,3

1 x 35

51727

1

645,0

480,0

48

1,5

14,0

707 x 0,3

1 x 50

51728



HELUTHERM

®

800-ES

AWG-№

Вес
пр. кг / км

Вес никеля
кг / км

Макс. допустимая
нагрузочная
способность
по току
при +700°C (A)

Сопротивление
проводника
при 20 °C
Ом / км

Внешний Ø
пр. мм

Структура
проводника

Кол-во жил x
номинальное
сечение, мм²

Арт.

20

23,0

4,8

2

175

3,5

7 x 0,3

1 x 0,5

50488

18

31,0

7,2

3

115

3,8

11 x 0,3

1 x 0,75

50489

17

40,0

9,6

4

88

4,1

14 x 0,3

1 x  1

50490

16

47,0

14,4

5

59

4,5

21 x 0,3

1 x 1,5

50491

14

59,0

24,0

7

35

4,9

35 x 0,3

1 x 2,5

50492

12

82,0

38,0

9

22

5,8

56 x 0,3

1 x  4

50493

10

118,0

58,0

12

14,6

7,3

84 x 0,3

1 x  6

50494

8

209,0

96,0

14

8,8

9,4

140 x 0,3

1 x 10

50495

6

298,0

154,0

20

5,5

10,5

228 x 0,3

1 x 16

50496

4

452,0

240,0

24

3,5

12,2

354 x 0,3

1 x 25

50497

2

592,0

336,0

40

2,5

15,5

495 x 0,3

1 x 35

50498

1

650,0

480,0

48

1,5

16,1

707 x 0,3

1 x 50

50499



Допускаются технические изменения. (RK01)

314

Одножильные провода

-------------------------------------------------------------------------------------------------------------------------------------------------------------

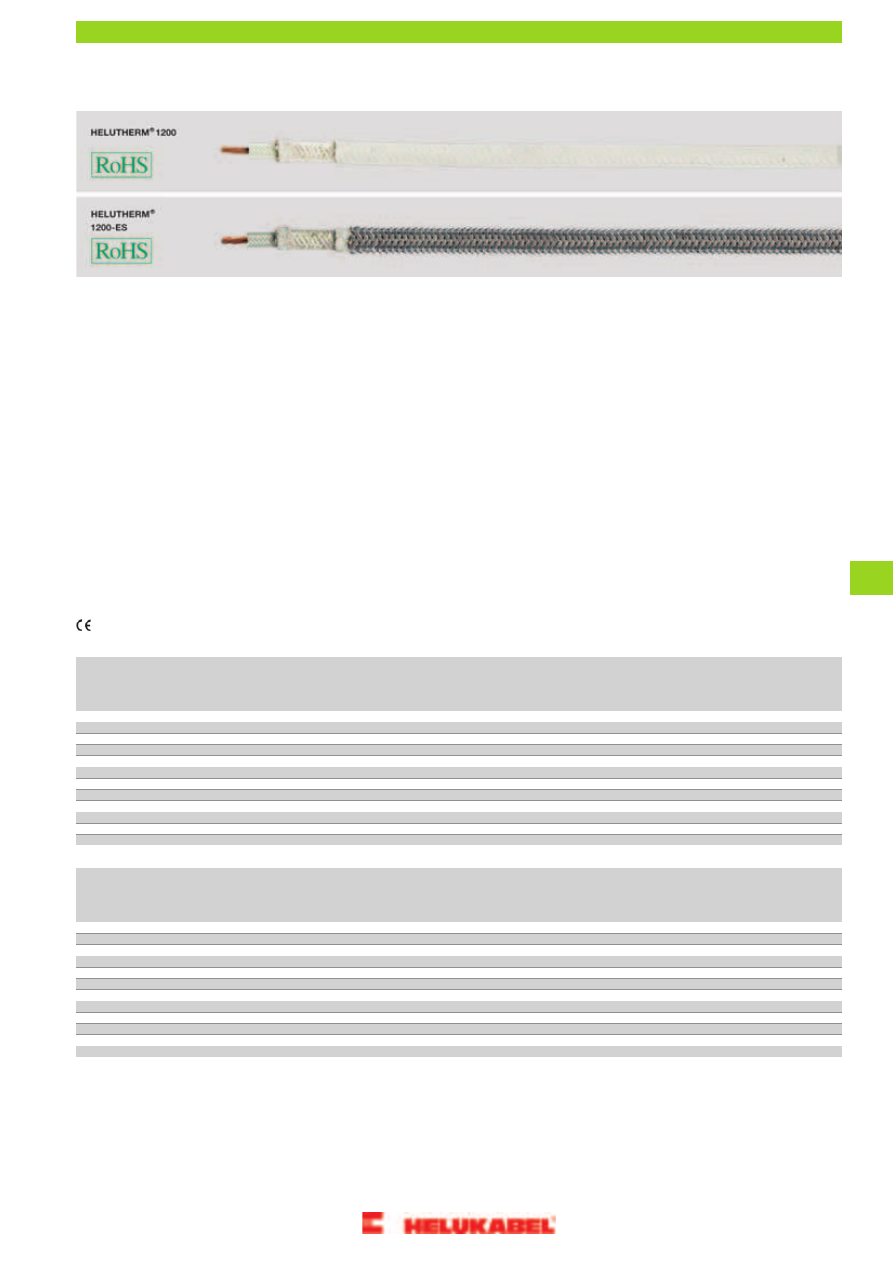

HELUTHERM

®

1200 / 1200-ES

безгалогеновый, с оплёткой из

высококачественной стали





Свойства

Структура

HELUTHERM

®

1200

Технические характеристики

Специальная термостойкая изоляция жил

Не содержит асбеста и кадмия

• Температурный диапазон

от -170°C до +1000°C

Многопроволочные проводники из никеля
(ASTM B 355)

Двойная изоляция из стеклоткани,
пропитанная силиконом

• Температура применения

от +800°C до +1100°C
(кратковременно +1400°C)

Оплётка из специальных минеральных
волокон с силиконовой пропиткой

• Номинальное напряжение

500 В

HELUTHERM

®

1200-ES

• Испытательное напряжение

2000 В

Структура аналогична вышеописанной

• Минимальный радиус изгиба

15x Ø кабеля

Дополнительная оплётка из
высококачественной стали,
покрытие прибл. 80%



Применение

HELUTHERM

®

1200

Этот кабель применяется в условиях высоких температур на контактах и окружающей среды, напр., в металлургических, сталепрокатных
заводах, в сталелитейном производстве, на предприятиях по производству керамики, на стекольных и цементных заводах, в строительстве
печей и электростанций, а также при подключении резисторов электрических отопительных приборов, печей и станков для деформации
термопласта. Обладает хорошими свойствами в условиях влажности и химических воздействий.

HELUTHERM

®

1200-ES

Дополнительная прочная оплётка из высококачественной стали защищает кабель от воздействия агрессивной среды и механических нагрузок.
Благодаря такой оплётке кабель долго сохраняет и свой внешний вид. Экранирующая оплётка используется также для заземления.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



HELUTHERM

®

1200

AWG-№

Вес
пр. кг / км

Вес никеля
кг / км

Макс. допустимая
нагрузочная
способность
по току
при +700°C (A)

Сопротивление
проводника
при 20 °C
Ом / км

Внешний Ø
пр. мм

Структура
проводника

Кол-во жил x
номинальное
сечение, мм²

Арт.

20

12,3

4,8

2

175

2,3

7 x 0,3

1 x 0,5

51729

18

16,1

7,2

3

115

2,6

11 x 0,3

1 x 0,75

51730

17

19,8

9,6

4

88

2,8

14 x 0,3

1 x  1

51731

16

27,5

14,4

5

59

3,2

21 x 0,3

1 x 1,5

51732

14

39,8

24,0

7

35

3,7

35 x 0,3

1 x 2,5

51733

12

58,0

38,0

9

22

4,5

56 x 0,3

1 x  4

51734

10

83,0

58,0

12

14,6

5,9

84 x 0,3

1 x  6

51735

8

160,0

96,0

14

8,8

8,0

140 x 0,3

1 x 10

51736

6

244,0

154,0

20

5,5

9,0

228 x 0,3

1 x 16

51737

4

376,0

240,0

24

3,5

10,6

354 x 0,3

1 x 25

51738

2

495,0

336,0

40

2,5

13,6

495 x 0,3

1 x 35

51739

1

654,0

480,0

48

1,5

14,5

707 x 0,3

1 x 50

51740



HELUTHERM

®

1200-ES

AWG-№

Вес
пр. кг / км

Вес никеля
кг / км

Макс. допустимая
нагрузочная
способность
по току
при +700°C (A)

Сопротивление
проводника
при 20 °C
Ом / км

Внешний Ø
пр. мм

Структура
проводника

Кол-во жил x
номинальное
сечение, мм²

Арт.

20

26,0

4,8

2

175

3,6

7 x 0,3

1 x 0,5

50635

18

34,0

7,2

3

115

3,8

11 x 0,3

1 x 0,75

50636

17

42,0

9,6

4

88

4,2

14 x 0,3

1 x  1

50637

16

53,0

14,4

5

59

4,7

21 x 0,3

1 x 1,5

50638

14

64,0

24,0

7

35

5,0

35 x 0,3

1 x 2,5

50639

12

87,0

38,0

9

22

6,0

56 x 0,3

1 x  4

50640

10

120,0

58,0

12

14,6

7,5

84 x 0,3

1 x  6

50641

8

218,0

96,0

14

8,8

9,7

140 x 0,3

1 x 10

50642

6

314,0

154,0

20

5,5

10,9

228 x 0,3

1 x 16

50643

4

453,0

240,0

24

3,5

12,9

354 x 0,3

1 x 25

50644

2

593,0

336,0

40

2,5

15,7

495 x 0,3

1 x 35

50645

1

760,0

480,0

48

1,5

16,7

707 x 0,3

1 x 50

50646



Допускаются технические изменения. (RK01)

315

Одножильные провода

K

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     32      33      34      35     ..
