H05Z-K / H07Z-K

с резиновой изоляцией, безгалогеновые





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок
в соответствии с DIN VDE 0295 кл. 5, S 6360
кл. 5, IEC 60228 кл. 5

Одножильные провода с изоляцией,
выделяющей незначительное количество
дыма и коррозионных газов при горении
в соответствии с  DIN VDE 0285-525-3-41
/DIN EN 50525-3-41

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

Допустимо применение разделителя

Испытания

Изоляция кабеля из сшитого полиолефина,
компаунд EI5 в соответствии с DIN VDE
0207-363-5 / DIN EN 50363-5

• Сопротивление проводника

в соответствии с DIN VDE 0295 кл. 5

Воспламеняемость: самозатухающий и не
распространяющий горение в соответствии
с VDE 0482-332-1-2, DIN EN 60332-1-2/

Температурный диапазон

от -40°C до +90°C

Маркировка жил см. таблицу ниже

IEC 60332-1 (DIN VDE 0472, раздел
804, тип испытания B)

Допустимая

рабочая температура

проводника +90°C

Стойкость к озону в соответствии с EN
60811-2-1 / HD 505.2.1

• Номинальное напряжение

H05Z-K = U

0

/U 300/500 В

H07Z-K = U

0

/U 450/750 В

Плотность дыма в соответствии с VDE 0482
часть 1034-1+2, DIN EN 61034-1+2 /
IEC 61034-1+2, BS 7622 часть 1+2 (ранее
DIN VDE 0472 часть 816)

• Испытательное напряжение

2500 В

• Сопротивление изоляции

при 90°C

в соответствии с DIN VDE 0282 часть 9

Отсутствие галогенов в соответствии с DIN
VDE 0285-525-1, DIN EN 50525-1
приложение B

• Минимальный радиус изгиба

стационарно
Ø провода ≤ 8 mm: 4xØ провода
Ø провода > 8-12 mm: 5xØ провода
Ø провода > 12 mm: 6xØ провода

• Стойкость к радиации

до 20x10

6

сДж/кг (до 20 Мрад)



Применение

Безгалогеновый одножильный провод с низким выделением дыма и коррозийных газов при горении применяется в осветительных приборах
и другом оборудовании в сухих помещениях, где необходима защита имущества и исключение материального ущерба. Допустима прокладка
в трубах, над, внутри и под штукатуркой, в штробах.

H07Z-K

подходит для защищенной стационарной прокладки в осветительных установках,

щитах управления и распределительных устройствах. Такие провода можно использовать при номинальном переменном напряжении до
1000 В, а при постоянном - до 750 В относительно земли.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



H05Z-K

У-МАР

ОРАНЖ

Т-СИН

ЖЛ

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номиналь-
ное
сечение
мм²

53071

52946

52945

52880

52879

52878

52877

52876

52875

52874

52873

52872

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

9,0

4,8

2,1 - 2,6

0,5

53072

52948

52947

52889

52888

52887

52886

52885

52884

52883

52882

52881

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

12,4

7,2

2,2 - 2,8

0,75

53073

52950

52949

52898

52897

52896

52895

52894

52893

52892

52891

52890

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

15,0

9,6

2,4 - 2,9

1



H07Z-K

У-МАР

ОРАНЖ

Т-СИН

ЖЛ

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номиналь-
ное
сечение
мм²

53074

52952

52951

51776

51775

51774

51773

51772

51771

51770

51769

51768

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

24,0

14,4

2,8 - 3,5

1,5

53075

52954

52953

51785

51784

51783

51782

51781

51780

51779

51778

51777

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

35,0

24,0

3,4 - 4,3

2,5

53076

52956

52955

51794

51793

51792

51791

51790

51789

51788

51787

51786

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

51,0

38,0

3,9 - 4,9

4

53077

52958

52957

51803

51802

51801

51800

51799

51798

51797

51796

51795

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

71,0

58,0

4,4 - 5,5

6

53078

52960

52959

51812

51811

51810

51809

51808

51807

51806

51805

51804

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

118,0

96,0

5,7 - 7,1

10

53079

52962

52961

51821

51820

51819

51818

51817

51816

51815

51814

51813

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

180,0

154,0

6,7 - 8,4

16

53080

52964

52963

51830

51829

51828

51827

51826

51825

51824

51823

51822

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

278,0

240,0

8,4 - 10,6

25

53081

52966

52965

51839

51838

51837

51836

51835

51834

51833

51832

51831

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

375,0

336,0

9,7 - 12,1

35

53082

52968

52967

51848

51847

51846

51845

51844

51843

51842

51841

51840

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

560,0

480,0

11,5 - 14,4

50



Продолжение

300

Одножильные провода

-------------------------------------------------------------------------------------------------------------------------------------------------------------

H05Z-K / H07Z-K

с резиновой изоляцией, безгалогеновые

H07Z-K

У-МАР

ОРАНЖ

Т-СИН

ЖЛ

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номиналь-
ное
сечение
мм²

53083

52970

52969

51857

51856

51855

51854

51853

51852

51851

51850

51849

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

780,0

672,0

13,2 - 16,6

70

53084

52972

52971

51866

51865

51864

51863

51862

51861

51860

51859

51858

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

952,0

912,0

15,1 - 18,8

95

53085

52974

52973

51875

51874

51873

51872

51871

51870

51869

51868

51867

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

1200,0

1152,0

16,7 - 20,9

120

53086

52976

52975

51884

51883

51882

51881

51880

51879

51878

51877

51876

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

1505,0

1440,0

18,6 - 23,3

150

53087

52978

52977

51893

51892

51891

51890

51889

51888

51887

51886

51885

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

1845,0

1776,0

20,6 - 25,8

185

53088

52980

52979

51902

51901

51900

51899

51898

51897

51896

51895

51894

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

2400,0

2304,0

23,5 - 29,4

240



H05Z-K двухцветный

Т-СИН/БЕЛ

КОР/БЕЛ

СИН/БЕЛ

КР/БЕЛ

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номиналь-
ное
сечение
мм²

51395

51394

51393

51392

Артикул

9,0

4,8

2,1 - 2,6

0,5

51399

51398

51397

51396

Артикул

12,4

7,2

2,2 - 2,8

0,75

51403

51402

51401

51400

Артикул

15,0

9,6

2,2 - 2,8

1



H07Z-K двухцветный

Т-СИН/БЕЛ

КОР/БЕЛ

СИН/БЕЛ

КР/БЕЛ

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номиналь-
ное
сечение
мм²

51407

51406

51405

51404

Артикул

24,0

14,4

2,8 - 3,5

1,5

51411

51410

51409

51408

Артикул

35,0

24,0

3,4 - 4,3

2,5

51415

51414

51413

51412

Артикул

51,0

38,0

3,9 - 4,9

4

50899

51418

51417

51416

Артикул

71,0

58,0

4,4 - 5,5

6



H05Z-K, бочка (разного объема)

У-МАР

ОРАНЖ

Т-СИН

ЖЛ

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номиналь-
ное
сечение
мм²

-

52819

52817

-

52816

52815

52814

52813

52812

52811

52810

52809

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

9,0

4,8

2,1 - 2,6

0,5

-

52831

52829

-

52828

52827

52826

52825

52824

52823

52822

52821

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

12,4

7,2

2,2 - 2,8

0,75

-

52843

52841

-

52840

52839

52838

52837

52836

52835

52834

52833

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

15,0

9,6

2,4 - 2,9

1



H07Z-K, бочка (разного объема)

У-МАР

ОРАНЖ

Т-СИН

ЖЛ

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номиналь-
ное
сечение
мм²

-

52855

52853

-

52852

52851

52850

52849

52848

52847

52846

52845

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

24,0

14,4

2,8 - 3,5

1,5

-

52867

52865

-

52864

52863

52862

52861

52860

52859

52858

52857

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

35,0

24,0

3,4 - 4,3

2,5

-

52144

52143

-

52142

52141

52140

52139

52138

52137

52136

52135

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

51,0

38,0

3,9 - 4,9

4

-

52154

52153

-

52152

52151

52150

52149

52148

52147

52146

52145

Артикул

-

-

-

-

-

-

-

-

-

-

-

-

71,0

58,0

4,4 - 5,5

6



Допускаются технические изменения. (RK01)

301

Одножильные провода

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

åÊÍÞÉÝn$',

åÊÍÞÉÝn$'8

K

-------------------------------------------------------------------------------------------------------------------------------------------------------------

H05G-U / -K / H07G-U / -R / -K





Свойства

Структура

Технические характеристики

Лужёный медный проводник в
соответствии с DIN VDE 0295, IEC 60228,
BS 6360
однопроволочный: класс 1
многопроволочный: класс 2
тонкопроволочный: класс 5

Термостойкий (110°C) одножильный
провод в резиновой оболочке в
соответствии с DIN VDE
0285-525-2-42/DIN EN 50525-2-42

Зелёные и жёлтые одиночные жилы можно
использовать только в тех случаях, когда
это не противоречит требованиям по
технике безопасности

Для маркировки цепей освещения
разрешён зелёный

Макс. допустимая рабочая
температура

проводника +110°C



Примечания

Допустимо применение разделителя

Резиновая изоляция жил, тип компаунда
EI3 (EVA) в соответствии с DIN VDE
0207-363-1 / DIN EN 50363-1

• Минимальные температуры

окружающей среды

подвижно: до -25°C
стационарно: до -40°C

При заказе добавьте к артикулу индекс
цвета жилы в соответствии со следующим
кодом:
00 = зелёный
01 = чёрный
02 = синий
03 = коричневый
04 = серый
05 = оранжевый
06 = розовый
07 = бирюзовый
08 = белый
09 = фиолетовый
10 = жёлтый
11 = жёлто-зелёный

• Номинальное напряжение

H05G = U

0

/U 300/500 В

H07G = U

0

/U 450/750 В

• Испытательное напряжение

H05G = 2000 В
H07G = 2500 В

• Минимальный радиус изгиба

стационарно
Ø провода ≤ 8 mm: 4xØ провода
Ø провода > 8-12 mm: 5xØ провода
Ø провода > 12 mm: 6xØ првода

Голые провода по запросу



Применение

Предназначены для внутренней проводки в распределительных устройствах и щитах управления в сухих помещениях, а также промышленного
оборудования, напр., в осветительных устройствах, для подключения электрических отопительных приборов с номинальным переменным
напряжением не выше 1000 В или при постоянном напряжении не выше 750 В относительно земли.
Допустима прокладка в трубах поверх, над и под штукатуркой.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





H07G-U (одножильный)

H05G-U (однопроволочный)

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номинальное
сечение
мм²

Арт.

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номинальное
сечение
мм²

Арт.

20

10,0

4,8

1,9 - 2,4

0,5

541xx

16

24,0

14,4

2,8 - 3,5

1,5

544xx

18

15,0

7,2

2,1 - 2,6

0,75

542xx

14

35,0

24,0

3,4 - 4,3

2,5

545xx

17

16,0

9,6

2,2 - 2,8

1

543xx

12

53,0

38,0

4,0 - 5,0

4

546xx





H05G-K (тонкопроволочный)

H07G-K (многопроволочный)

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номинальное
сечение
мм²

Арт.

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номинальное
сечение
мм²

Арт.

16

24,0

14,4

3,0 - 3,7

1,5

553xx

20

13,0

4,8

2,1 - 2,6

0,5

550xx

14

42,0

24,0

3,6 - 4,5

2,5

554xx

18

16,0

7,2

2,2 - 2,8

0,75

551xx

12

61,0

38,0

4,3 - 5,4

4

555xx

17

22,0

9,6

2,4 - 2,9

1

552xx

10

78,0

58,0

4,8 - 6,0

6

556xx

8

130,0

96,0

6,0 - 7,6

10

557xx

6

212,0

154,0

7,1 - 8,9

16

558xx

4

323,0

240,0

8,8 - 11,0

25

559xx

2

422,0

336,0

10,1 - 12,6

35

560xx

1

527,0

480,0

11,9 - 14,9

50

561xx

2/0

726,0

672,0

13,6 - 17,0

70

562xx

3/0

937,0

912,0

15,5 - 19,3

95

563xx

4/0

1192,0

1152,0

17,1 - 21,4

120

564xx



H07G-R (многожильный)

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номинальное
сечение
мм²

Арт.

10

72,0

58,0

4,7 - 5,9

6

547xx

8

123,0

96,0

6,0 - 7,4

10

548xx

6

184,0

154,0

6,8 - 8,5

16

549xx



Допускаются технические изменения. (RK01)

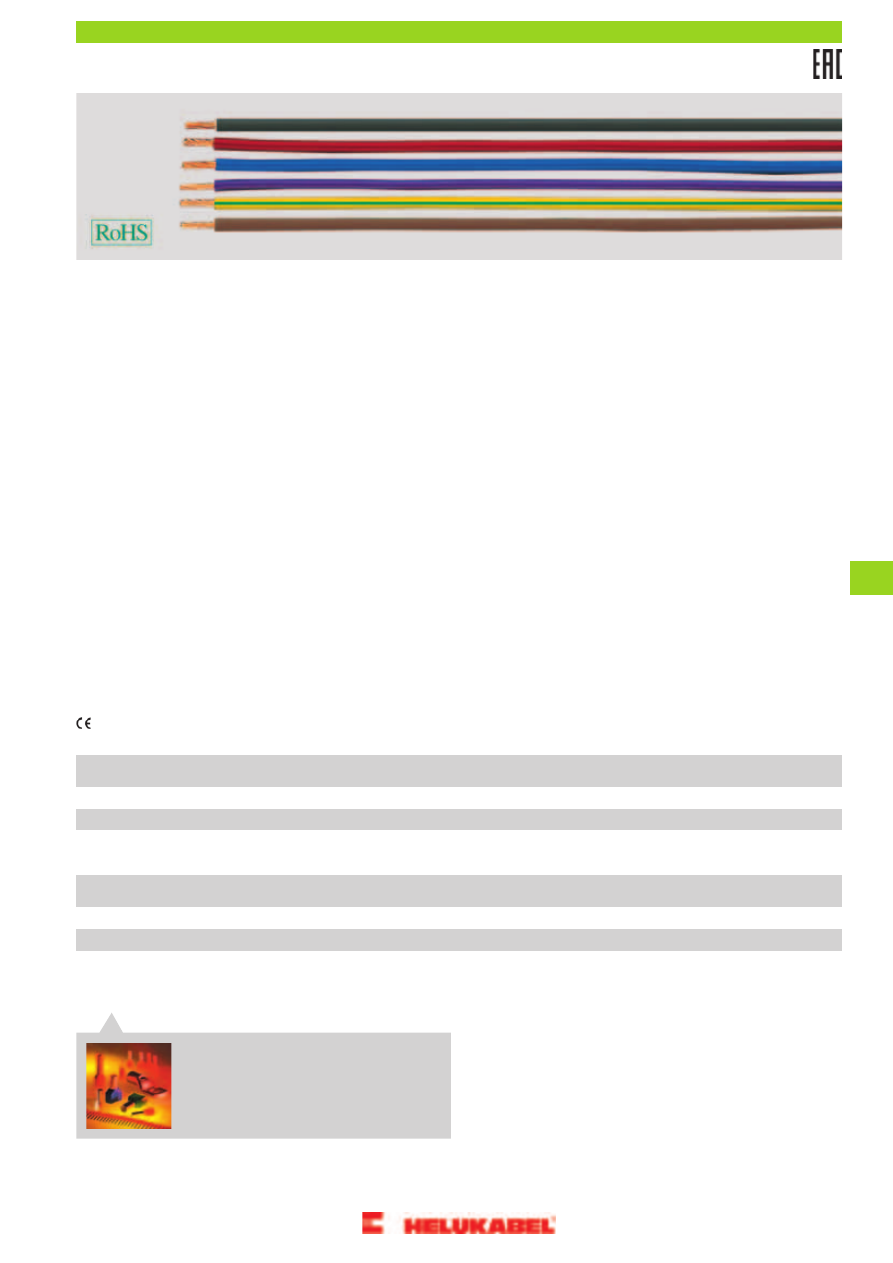

302

Одножильные провода

-------------------------------------------------------------------------------------------------------------------------------------------------------------

LiYW / H05 V2-K

PVC-провода, 90°C, термостойкие





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок
в соответствии с DIN VDE 0295 кл. 5,
BS 6360 кл. 5,  IEC 60228 кл.5

Специальная PVC- изоляция жил с
повышенной термостойкостью

LiYW

: до 105°C на основании DIN VDE

0285-525-1/DIN EN 50525-1

H05 V2-K

: до 90°C в соответствии с DIN

VDE 0285-525-2-31/
DIN EN 50525-2-31

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

Строение жилы:
0,14 мм² = 18x0,1 мм
0,25 мм² = 14x0,15 мм

Специальный термостойкий PVC-компаунд
из специальных стабилизаторов и
пластификаторов

• LiYW

: специальная изоляция жил,

термостойкая
 до +105°C на основании DIN VDE 0207

H05 V2-K

: теромостойкая изоляция до

+90°C
компаунд TI3 в соответствии с DIN VDE
0207-363-3 / DIN EN 50363-3

Не предназначен для прямого
соприкосновения с предметами,
температура которых выше 85°C

• Температурный диапазон

LiYW

подвижно от +5°C до +105°C
стационарно от -10°C до +105°C

H05 V2-K

подвижно от +5°C до +90°C

Испытания

Все требования и условия испытаний
соответствуют DIN VDE 0285-525-2-31,
DIN EN 50525-2-31, однако предельно
допустимая рабочая температура на

Маркировка жил см. таблицу ниже

• Макс. температура

проводника

при длительной нагрузке: +90°C

прводнике отклоняется у типа LiYW до
+105°C

• Номинальное напряжение

LiYW

: U

0

/U 300/500 В

H05 V2-K

: U

0

/U 300/500 В

PVC самозатухающий и не
распространяющий горение в соответствии

• Испытательное напряжение

2000 В

с VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472, часть 804,
тип испытания B)

• Сопротивление изоляции

мин. 20 МОм x км

• Минимальный радиус изгиба

прибл. 14xØ провода

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Данные кабели подходят для соединения в силовых установках, распределительных шкафах, двигателях, трансформаторах в зонах высоких
температур, например, конвейерах для нанесения лакового покрытия и сушки. Предназначены для внутренней стационарной прокладки,
например, в светильниках и приборах отопления.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



LiYW 105ºC

Т-СИН

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мм

Номинальное
сечение
мм²

29508

29507

29506

29505

29504

29503

29502

29501

29500

Артикул

-

-

-

-

-

-

-

-

-

3,2

1,4

1,3

0,14

29517

29516

29515

29514

29513

29512

29511

29510

29509

Артикул

-

-

-

-

-

-

-

-

-

4,3

2,4

1,8

0,25

29526

29525

29524

29523

29522

29521

29520

29519

29518

Артикул

-

-

-

-

-

-

-

-

-

7,2

4,8

2,6

0,5



H05 V2-K 90ºC

AWG-№
Т-СИН

AWG-№
ФИОЛ

AWG-№
СЕР

AWG-№
БЕЛ

AWG-№
КР

AWG-№
КОР

AWG-№
СИН

AWG-№
ЖЛ-ЗЛ

AWG-№
ЧЕРН

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номинальное
сечение
мм²

29950

29949

29948

29947

29946

29945

29944

29943

29942

Артикул

20

20

20

20

20

20

20

20

20

8,7

4,8

2,1 - 2,5

0,5

29959

29958

29957

29956

29955

29954

29953

29952

29951

Артикул

18

18

18

18

18

18

18

18

18

11,9

7,2

2,2 - 2,7

0,75

29968

29967

29966

29965

29964

29963

29962

29961

29960

Артикул

17

17

17

17

17

17

17

17

17

14,0

9,6

2,4 - 2,8

1



Допускаются технические изменения. (RK01)

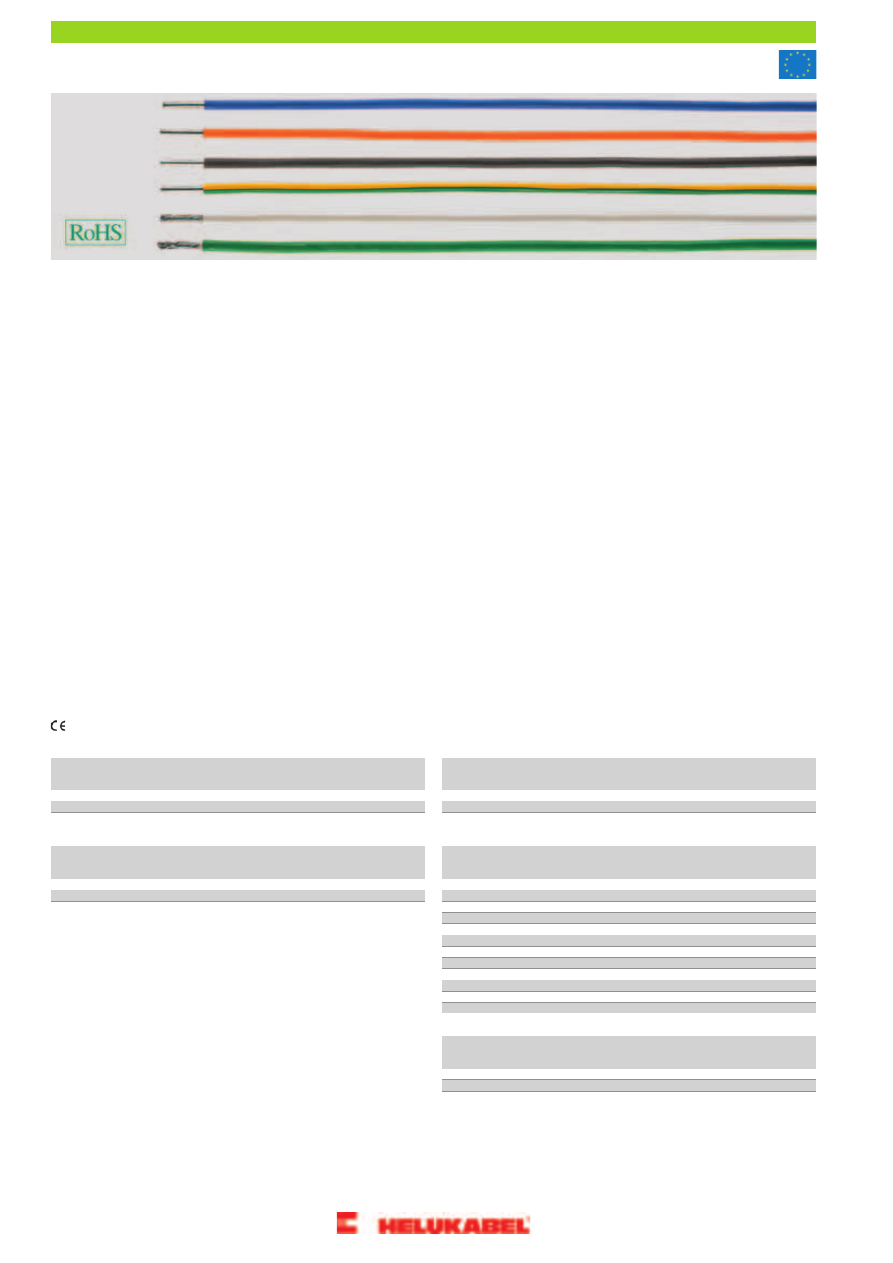

303

Одножильные провода

K

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

åÊÍÞÉÝn$',

åÊÍÞÉÝn$'8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

H07 V2-K

PVC-провода, 90°C, термостойкие





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок
в соответствии с DIN VDE 0295 кл. 5,
BS 6360 кл. 5, IEC 60228 кл.5

Специальная PVC-изоляция жил с
повышенной термостойкостью до 90°C в
соответствии с DIN VDE
0285-525-2-31/DIN EN 50525-2-31

Специальный термостойкий PVC-компаунд
из специальных стабилизаторов и
пластификаторов

Не предназначен для прямого
соприкосновения с предметами,
температура которых выше 85°C

Термостойкая изоляция жил TI3 в
соответствии с DIN VDE 0207-363-3/DIN
EN 50363-3

• Температурный диапазон

подвижно от +5°C до +90°C

Маркировка жил см. таблицу ниже

Используемые при изготовлении
материалы не содержат силикона и кадмия,

• Макс. температура

проводника

при длительной нагрузке: +90°C

а также веществ, разрушающих
лакокрасочные покрытия

• Номинальное напряжение

U

0

/U 450/750 В

Испытания

• Испытательное напряжение

2000 В

PVC самозатухающий и не
распространяющий горение в соответствии

• Сопротивление изоляции

мин. 20 МОм x км

с VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472, раздел 804,
тип испытания B)

• Минимальный радиус изгиба

прибл. 10-15x Ø провода

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Данные кабели подходят для соединения в силовых установках, распределительных шкафах, двигателях, трансформаторах в зонах высоких
температур, например, конвейерах для нанесения лакового покрытия и сушки. Предназначены для внутреннего проводного монтажа
оборудования. Данные кабели используются для стационарной прокладки в осветительных приборах или устройствах управления при
переменном напряжении не выше 1000 В или при постоянном напряжении не выше 750 В относительно земли.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





Т-СИН

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
мин. - макс.
мм

Номинальное
сечение
мм²

29978

29977

29976

29975

29974

29973

29972

29971

29970

Артикул

-

-

-

-

-

-

-

-

-

20,0

14,4

2,8 - 3,4

1,5

29987

29986

29985

29984

29983

29982

29981

29980

29979

Артикул

-

-

-

-

-

-

-

-

-

33,3

24,0

3,4 - 4,1

2,5

29996

29995

29994

29993

29992

29991

29990

29989

29988

Артикул

-

-

-

-

-

-

-

-

-

48,3

38,0

3,9 - 4,8

4

30005

30004

30003

30002

30001

30000

29999

29998

29997

Артикул

-

-

-

-

-

-

-

-

-

68,5

58,0

4,4 - 5,3

6

30014

30013

30012

30011

30010

30009

30008

30007

30006

Артикул

-

-

-

-

-

-

-

-

-

115,0

96,0

5,7 - 6,8

10

30023

30022

30021

30020

30019

30018

30017

30016

30015

Артикул

-

-

-

-

-

-

-

-

-

170,0

154,0

6,7 - 8,1

16

30032

30031

30030

30029

30028

30027

30026

30025

30024

Артикул

-

-

-

-

-

-

-

-

-

270,0

240,0

8,4 - 10,2

25

30041

30040

30039

30038

30037

30036

30035

30034

30033

Артикул

-

-

-

-

-

-

-

-

-

367,0

336,0

9,7 - 11,7

35



Допускаются технические изменения. (RK01)

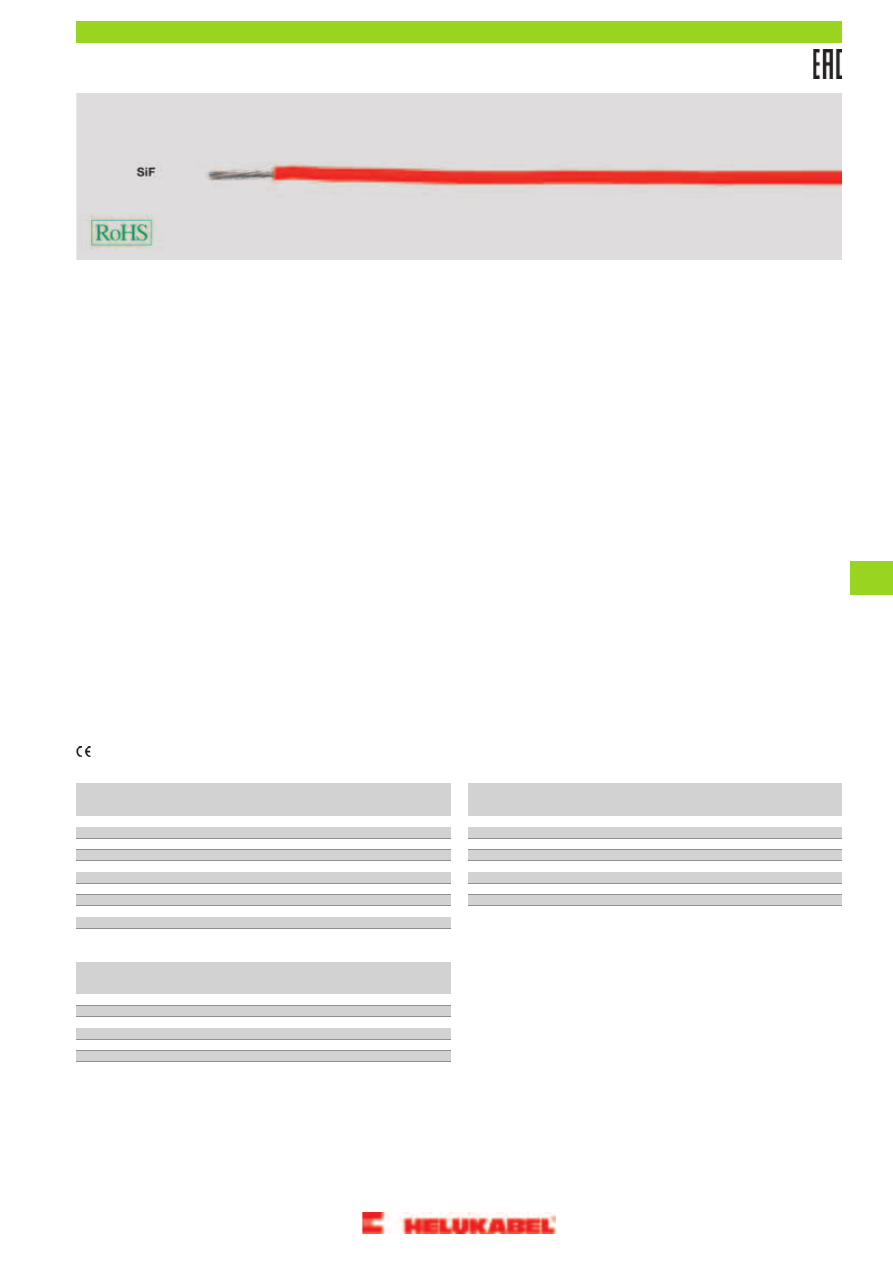

304

Одножильные провода

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

åÊÍÞÉÝn$',

åÊÍÞÉÝn$'8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTHERM

®

145

гибкие, с оболочкой из сшитого полимера,

безгалогеновые





Свойства

Структура

Технические характеристики

Медные лужёные проводники
в соответствии с DIN VDE 0295 кл. 5,
BS 6360 кл. 5 или IEC 60228 кл. 5

Термостойкие одножильные
безгалогеновые провода

Не распространяет горение

Незначительное выделение дыма

• Температурный диапазон

подвижно от -35°C до +120°C
стационарная прокладка от -55°C до
+145°C

Устойчив к истиранию и растрескиванию

Изоляция жил из сшитого полиолефина,
безгалогеновая

Хорошая масло- и погодостойкость

Устойчив к УФ-излучению и озону

Цвета жил: см. таблицу ниже

Устойчив к температуре пайки

Испытания

• Номинальное напряжение

U

0

/U 300/500 В до 1 мм²

U

0

/U 450/750 В от 1,5 мм²

при стационарной и защищённой
прокладке
U

0

/U 600/1000 В от 1,5 мм²

Класс термостойкости В

• Испытание на огнестойкость

(испытание на огнестойкость кабеля
в пучке)

в соответствии с VDE

0482-332-3, BS 4066 часть 3/ DIN EN
60332-3, EC 60332-3 (DIN VDE 0472
раздел 804, тип испытания С)

Благодаря сшитой оболочке устойчив к
плавке, в том числе при контакте с
паяльником, раскалённым до 300° - 380°C

Благодаря высокой термостойкости при
определённых обстоятельствах возможно
уменьшение сечения кабеля и, тем самым,
экономия занимаемого места и веса

• Испытательное напряжение

3500 В

• Минимальный радиус изгиба

подвижно 12,5x Ø провода
стационарно 4х Ø провода

• Испытание на огнестойкость (кабель)

в соответствии с VDE 0482-332-1-2, DIN
EN 60332-1-2, IEC 60332-1-2 (DIN VDE
0472 раздел 804, тип испытания B)

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

• Пожарная нагрузка

см. табл. в приложении

• Коррозионная активность газов

сгорания при горении

в соответствии

• Допуск

Germanischer Lloyd

с VDE 0482 часть 267/ DIN EN 50267-2-2/
IEC 60754-2 (DIN VDE 0472 часть 813)

• Безгалогеновый

в соответствии с VDE

0482 часть 267/ DIN EN 50267-2-1/
IEC 60754-1 (DIN VDE 0472 часть 815)

• Плотность дыма

в соответствии с VDE

0482 часть 268-1 и 2, тип испытания C,
IEC 61034-1/61034-2, HD 606 и BS 7622
часть 1 и 2 (DIN VDE 0472 часть 816)



Применение

Эти термостойкие одножильные провода применяются для монтажа внутренней проводки светильников, нагревательных приборов,
электрических машин, переключателей и распределителей в приборо-, машиностроении и производстве промышленного оборудования,
предназначены для прокладки в трубах, на стенах и под штукатуркой, в закрытых монтажных каналах, а также в транспортных системах или
для наружных работ. Запрещено применять для прокладки в стеллажах, водоотводных желобах и резервуарах. При стационарном монтаже
эти кабели могут эксплуатироваться с переменным напряжением не выше 1000 В или при постоянном напряжении не выше 750 В относительно
земли.
При использовании в рельсовых транспортных средствах постоянное напряжение эксплуатации должно составлять 900 В относительно
земли.
Эти одножильные безгалогеновые провода отличаются уникальной термостойкостью и по всему миру занимают лидирующие позиции среди
безгалогеновых продуктов, не распространяющих горение. Они вносят значительный вклад в безопасность технологических процессов и
сохранение здоровой экологии.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Номиналь-
ное
сечение
мм²

2-цв

БЕЖ

ОРАНЖ

Т-СИН

ЗЛ

ЖЛ

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

51165

51164

51077

51079

51078

51076

51075

51074

51073

51072

51071

51070

50998

50999

Артикул

4,0

2,4

1,6

0,25

51179

51178

51175

51177

51176

51174

51173

51172

51171

51170

51169

51168

51166

51167

Артикул

5,0

3,2

1,7

0,34

51293

51292

51289

51291

51290

51288

51287

51286

51285

51284

51283

51282

51280

51281

Артикул

7,0

4,8

1,9

0,5

51307

51306

51303

51305

51304

51302

51301

51300

51299

51298

51297

51296

51294

51295

Артикул

11,0

7,2

2,2

0,75

51321

51320

51317

51319

51318

51316

51315

51314

51313

51312

51311

51310

51308

51309

Артикул

14,0

9,6

2,5

1



Продолжение

305

Одножильные провода

K

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTHERM

®

145

гибкие, с оболочкой из сшитого полимера,

безгалогеновые



Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Номиналь-
ное
сечение
мм²

2-цв

БЕЖ

ОРАНЖ

Т-СИН

ЗЛ

ЖЛ

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

51335

51334

51331

51333

51332

51330

51329

51328

51327

51326

51325

51324

51322

51323

Артикул

20,0

14,4

2,9

1,5

51349

51348

51345

51347

51346

51344

51343

51342

51341

51340

51339

51338

51336

51337

Артикул

30,0

24,0

3,5

2,5

51363

51362

51359

51361

51360

51358

51357

51356

51355

51354

51353

51352

51350

51351

Артикул

47,0

38,0

4,3

4

51377

51376

51373

51375

51374

51372

51371

51370

51369

51368

51367

51366

51364

51365

Артикул

72,0

58,0

5,0

6

51391

51390

51387

51389

51388

51386

51385

51384

51383

51382

51381

51380

51378

51379

Артикул

120,0

96,0

6,3

10

51432

51431

51428

51430

51429

51427

51426

51425

51424

51423

51422

51421

51419

51420

Артикул

182,0

154,0

7,3

16

51446

51445

51442

51444

51443

51441

51440

51439

51438

51437

51436

51435

51433

51434

Артикул

272,0

240,0

9,6

25

51460

51459

51456

51458

51457

51455

51454

51453

51452

51451

51450

51449

51447

51448

Артикул

371,0

336,0

10,8

35

51474

51473

51470

51472

51471

51469

51468

51467

51466

51465

51464

51463

51461

51462

Артикул

530,0

480,0

12,6

50

51488

51487

51484

51486

51485

51483

51482

51481

51480

51479

51478

51477

51475

51476

Артикул

730,0

672,0

14,6

70

51502

51501

51498

51500

51499

51497

51496

51495

51494

51493

51492

51491

51489

51490

Артикул

964,0

912,0

16,5

95

51516

51515

51512

51514

51513

51511

51510

51509

51508

51507

51506

51505

51503

51504

Артикул

1235,0

1152,0

18,0

120

51530

51529

51526

51528

51527

51525

51524

51523

51522

51521

51520

51519

51517

51518

Артикул

1523,0

1440,0

20,0

150

51544

51543

51540

51542

51541

51539

51538

51537

51536

51535

51534

51533

51531

51532

Артикул

1850,0

1776,0

22,2

185

51558

51557

51554

51556

51555

51553

51552

51551

51550

51549

51548

51547

51545

51546

Артикул

2432,0

2304,0

24,5

240



Допускаются технические изменения. (RK01)

306

Одножильные провода

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

åÊÍÞÉÝn$',

åÊÍÞÉÝn$'8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SiF / SiFF

с силиконовой изоляцией, безгалогеновые





Свойства

Структура

Тип SiF

Технические характеристики

Провод со специальной силиконовой
оболочкой с повышенной термостойкостью

Устойчив к

высокомолекулярным маслам,
растительным и животным жирам,

Медные тонкопроволочные лужёные
проводники, от  0,5 мм² в соответствии
с DIN VDE 0295 кл. 5,
BS 6360 кл.5, IEC 60228 кл.5

на основании DIN VDE 0250 часть 1 и часть
502

спиртам, пластификаторам и клофенам,
разбавленным кислотам, щелочам и
солевым растворам, окислителям,

• Температурный диапазон

от -60°C до +180°C
(кратковременно +220°C)

Строение проводника
0,25 мм² = 14x0,15 мм

тропическим воздействиям, морской воде,
кислороду, озону

Изоляция жилы из силикона

• Предельная температура

проводника

при эксплуатации +180°C

Тип SiFF

Высокая температура возгорания

При стационарном монтаже прокладывать
только в открытых вентилируемых

• Номинальное напряжение

U

0

/U 300/500 В

Медные особо тонкопроволочные
проводники в соответствии с
DIN VDE 0295 кл. 6, BS 6360 кл. 5,
IEC 60228 кл. 5 (Ø проволоки 0,07 мм)

трубопроводах или каналах. В противном
случае при прекращении подачи воздуха
и при температуре свыше 90°C ухудшаются
свойства оболочки

• Испытательное напряжение

2000 В

• Напряжение пробоя

мин. 5000 В

Изоляция жилы из силикона

• Минимальный радиус изгиба

6х Ø провода



Примечания

Испытания

• Стойкость к радиации

до 20 x 10

6

сДж/кг (до 20 Мрад)

• Коррозионная активность газов

сгорания при горении

(безгалогеновый) в соответствии с VDE
0482 часть 267/ DIN EN 50267-2-2/
IEC 60754-2 (DIN VDE 0472 часть 813)

Добавьте к артикулу индекс цвета жилы в
соответствии со следующим кодом:
00 = зелёный, 01 = чёрный, 02 = красный,
03 = синий, 04 = коричневый, 05 = белый,
06 = серый, 07 = фиолетовый,
08 = жёлтый, 09 = оранжевый,
10 = прозрачный, 11 = розовый,
12 = бежевый, 13 = двухцветный

• Не способствует распространению

горения

 в соответствии с VDE

0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472, часть 804, тип
испытания B)





Применение

Используются в качестве специального провода, стойкого к высоким и низким температурам. Применяется, прежде всего, на металлургических,
сталепрокатных заводах, в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по
производству керамики, на стекольных и цементных заводах. Безгалогеновые провода особенно подходят для применения на электростанциях.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





SiFF

SiF

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Номинальное
сечение
мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Номинальное
сечение
мм²

Арт.

24

5,5

2,4

1,9

0,25

232xx

24

6,0

2,4

1,9

0,25

451xx





20

8,6

4,8

2,1

0,5

233xx

20

10,0

4,8

2,2

0,5

452xx





18

11,8

7,2

2,4

0,75

234xx

18

13,0

7,2

2,5

0,75

453xx





17

13,5

9,6

2,5

1

235xx

17

15,0

9,6

2,6

1

454xx





16

18,5

14,4

2,8

1,5

236xx

16

19,0

14,4

3,1

1,5

455xx





14

30,0

24,0

3,4

2,5

237xx

14

32,0

24,0

3,7

2,5

456xx





12

47,3

38,0

4,2

4

238xx

12

50,0

38,0

4,4

4

457xx





10

71,1

58,0

5,0

6

239xx

10

73,0

58,0

5,2

6

458xx





8

119,4

96,0

6,6

10

246xx

8

125,0

96,0

6,8

10

459xx



6

187,7

154,0

7,4

16

247xx



4

289,6

240,0

9,2

25

248xx



SiF (чёрный цвет жилы)

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Номинальное
сечение
мм²

Арт.

2

398,3

336,0

10,3

35

23953



1

559,7

480,0

11,8

50

23954



2/0

765,8

672,0

13,6

70

23955



3/0

1031,5

912,0

15,6

95

23956



4/0

1284,6

1152,0

17,6

120

23957



300 kcmil

1563,4

1440,0

19,6

150

23958



350 kcmil

1858,2

1776,0

22,4

185

23959



Допускаются технические изменения. (RK01)

307

Одножильные провода

K

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     31      32      33      34     ..
